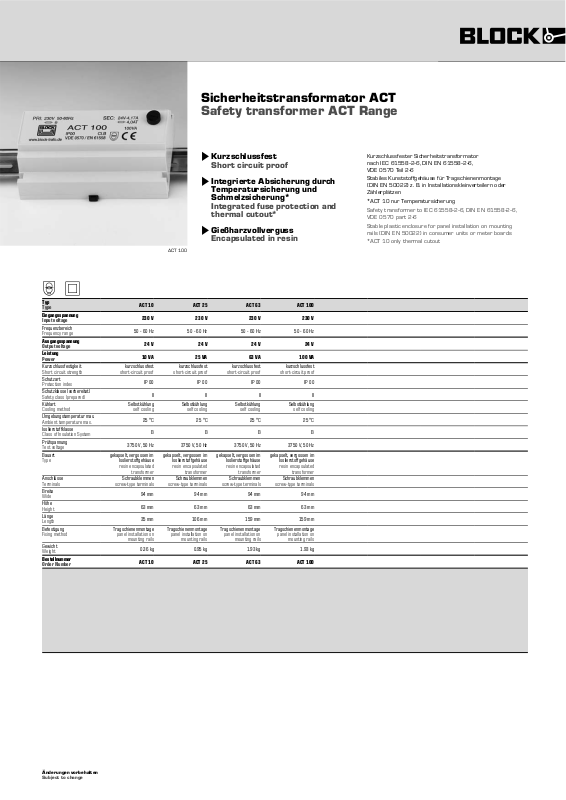

Sicherheitstransformator ACT
Safety transformer ACT Range
1O
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Ausgangsspannung
Output voltage
Leistung
Power
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Kühlart
Cooling method
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Bauart
Type
Anschlüsse
Terminals
Breite
Wide
Höhe
Height
Länge
Length
Befestigung
Fixing method
Gewicht
Weight
Bestellnummer
Order Number
ü Kurzschlussfest
Short circuit proof
ü Integrierte Absicherung durch
Temperatursicherung und
Schmelzsicherung*
Integrated fuse protection and
thermal cutout*
ü Gießharzvollverguss
Encapsulated in resin

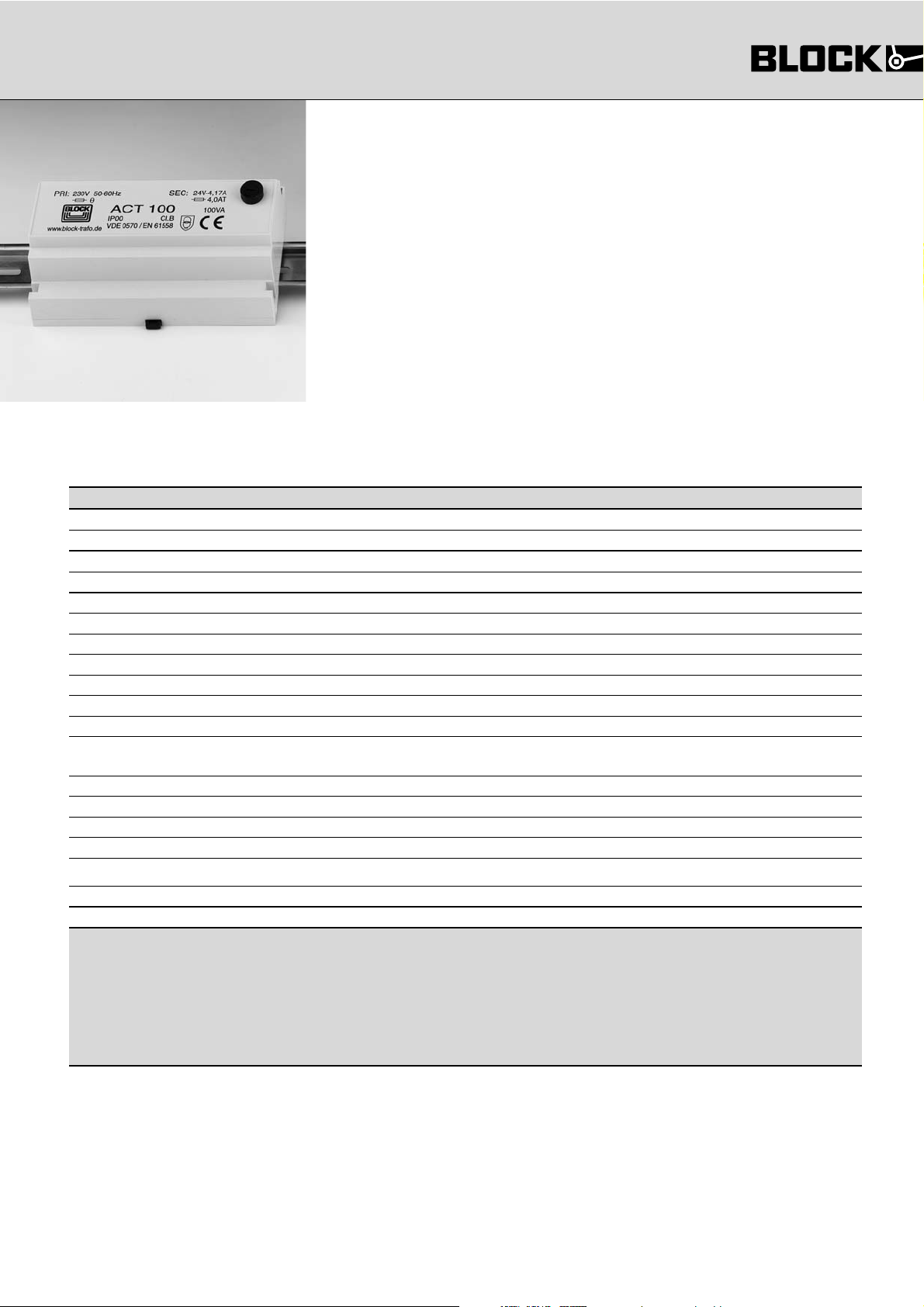

ACT 100
ACT 10 ACT 25 ACT 63 ACT 100
230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz
24 V 24 V 24 V 24 V
10 VA 25 VA 63 VA 100 VA
kurzschlussfest
short-circuit proof
IP 00 IP 00 IP 00 IP 00
Selbstkühlung
self cooling
25 °C 25 °C 25 °C 25 °C
3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
94 mm 94 mm 94 mm 94 mm
63 mm 63 mm 63 mm 63 mm
35 mm 106 mm 159 mm 159 mm
Tragschienenmontage
panel installation on
mounting rails
0.36 kg 0.95 kg 1.93 kg 1.93 kg
ACT 10 ACT 25 ACT 63 ACT 100
kurzschlussfest
short-circuit proof
II II II II
B B B B
Selbstkühlung
self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
kurzschlussfest
short-circuit proof
Selbstkühlung
self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
gekapselt, vergossen im
kurzschlussfest
short-circuit proof
Selbstkühlung
self cooling
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
Kurzschlussfester Sicherheits transformator
nach IEC 61558-2-6, DIN EN 61558-2-6,
VDE 0570 Teil 2-6
Stabiles Kunststoffgehäuse für Tragschienenmontage
(DIN EN 50022) z. B. in Installationskleinverteilern oder
Zählerplätzen
*ACT 10 nur Temperatursicherung
Safety transformer to IEC 61558-2-6, DIN EN 61558-2-6,
VDE 0570 part 2-6
Stable plastic enclosure for panel installation on mounting
rails (DIN EN 50022) in consumer units or meter boards
*ACT 10 only thermal cu tout
Änderungen vorbehalten
Subject to change
