Page 1
DEEN
EasyB
SCHUTZSCHALTER-SYSTEM
EasyB
CIRCUIT BREAKER SYSTEM
Das modulare 24 V Schutzschalter-System von BLOCK
The modular 24 V circuit breaker system from BLOCK
NEU
NEW
nominated
2017/18
Ausgabe 3
Edition 3
READY FOR
INDUSTRIE
4.0/IoT
FLEXIBLE
CIRCUIT
PROTECTION
IO-LINK
INTERFACE
Änderungen vorbehalten
Subject to change
Page 2
IDEAL FOR INDUSTRIE 4.0/IoT
SIMPLE
SAFE
INDIVIDUAL
Page 3
nominated
24 V Steuerspannungen bedarfsgerecht
absichern und dabei immer die Verbraucher im Blick haben. Das ist bei der
Entwicklung vieler Anlagen unter dem
Gesichtspunkt Industrie 4.0 das erklärte
Ziel der Konstrukteure. Mit dem modularen EasyB Schutzschalter-System einfach
realisierbar.
Protecting 24 V control voltages as required and, in doing so, taking care of the
loads as well. This is the goal of design
engineers when developing numerous
systems with Industry 4.0/IoT. The
modular circuit breaker system EasyB
easily accomplishes this.
Änderungen vorbehalten
Subject to change
Page 4
DAS
SYSTEM
THE
SYSTEM
Nahezu 90 % aller Anlagen werden mit
24 V Steuerspannung betrieben. Für die
Verfügbarkeit und Betriebssicherheit dieser
Anlagen ist eine zuverlässige und
selektive Absicherung der 24 V Steuerspannungsebene eine Grundvoraussetzung.
Schließlich kann eine dauerhaft anstehende
Überlast Leitungsisolierungen schädigen
und einen Stillstand der Anlage hervorrufen. Wichtig ist auch, dass sich das
Absicherungskonzept flexibel den jeweiligen
Gegebenheiten anpassen lässt und sich
bestmöglich in das Gesamtsystem integriert. Je nach Anwendung ist eine unterschiedliche Anzahl abzusichernder Kanäle
erforderlich – gegebenenfalls sind auch
einzelne Kanäle im Nachhinein hinzuzufügen.
Wenn auch noch detailliert der Zustand
der einzelnen Verbraucher aus der Ferne
kontrolliert werden soll, kommen heute am
Markt befindliche Produkte schnell an ihre
Grenzen. Dass es auch anders geht zeigt
das neue modulare 24 V SchutzschalterSystem EasyB von BLOCK.
Almost 90 % of all systems are operated
at 24 Vdc. For the availability and operational reliability of such systems, reliable
and selective protection of the 24 V control
voltage level is a mandatory. Ultimately,
a permanent overload can damage wire
insulation and may cause a long-term
shutdown. It is also essential that the protection concept can be flexibly adapted to
the respective conditions and be optimally
integrated into the overall system. In the
final application, various numbers of protection channels are required and, if needed,
individual channels can be subsequently
added. If a detailed status of individual
loads is to be monitored remotely, currently
available products are providing limited
features only. Let us show you how the new
modular 24 V circuit breaker system,
EasyB from BLOCK, demonstrates how
this can be done differently.
Beim EasyB wurde auf einfache Handhabung und hohe Flexibilität Wert gelegt.
EasyB allows for high level of flexibility and
integration.
Änderungen vorbehalten
Subject to change
Page 5
Änderungen vorbehalten
Subject to change
Page 6

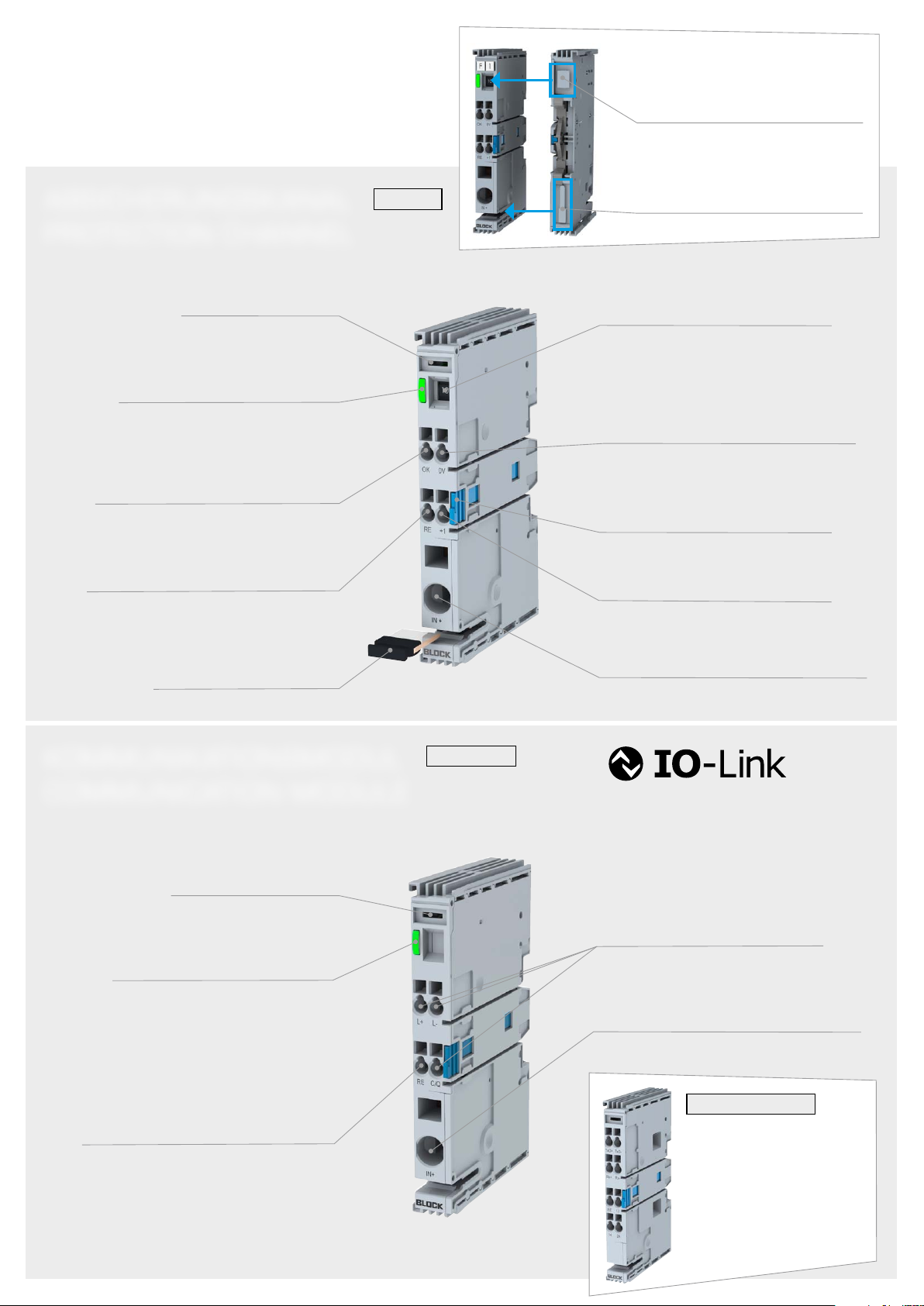

MODULE
MODULES
ABSICHERUNGSKANAL
PROTECTION CHANNEL
BESCHRIFTUNGSFELD
LABELING FIELD
EB-xxxx
ZUM VERSCHLIESSEN DER
ÖFFNUNG DES STROMWAHLSCHALTERS
TO COVER THE OPENING OF THE
CURRENT SELECTOR
ZUM SEITLICHEN VERSCHLIESSEN
DER ÖFFNUNG FÜR DEN
QUERVERBINDER
TO COVER THE POWER BUS BAR
OPENING
OPTIONALE EINSTELLMÖGLICHKEIT FÜR AUSLÖSESTROM
OPTIONAL SETTING FOR TRIPPING
CURRENT
TASTER UND MEHRFARBIGE LED
ZUR STATUSANZEIGE
BUTTONS AND MULTI-COLORED
LED FOR STATUS INDICATION
SAMMELMELDEAUSGANG DURCH
ANREIHEN AUTOMATISCH GEBRÜCKT
COMMON RESET INPUT, AUTOMATI-
CALLY CONNECTED TO OTHER
MODULES BY ATTACHING THEM
SAMMELRÜCKSETZEINGANG DURCH
ANREIHEN AUTOMATISCH GEBRÜCKT
COMMON RESET INPUT
AUTOMATICALLY BRIDGED BY
ATTACHING THEM
QUERVERBINDER,
BELASTBARKEIT BIS 80 A
POWER BUS BAR,
CAPACITY UP TO 80 A
KOMMUNIKATIONSMODUL
COMMUNICATION MODULE
MINUS EINGANGSKLEMME
(FUNKTIONSMINUS) DURCH
ANREIHEN AUTOMATISCH GEBRÜCKT
GROUND (0 V) TERMINAL AUTOMATICALLY CONNECTED TO OTHER
MODULES BY ATTACHING THEM
ZUGHEBEL ZUM LÖSEN VON DER
HUTSCHIENE
LEVER FOR REMOVING FROM DIN
RAIL
LASTAUSGANG BIS 2,5 MM²
OUTPUT UP TO 2.5 MM² / 8 AWG
EINSPEISEKLEMME 40 A BIS 16 MM²
INPUT TERMINAL 40 A UP TO 16 MM² /
6 AWG
EB-IO-LINK
BESCHRIFTUNGSFELD
LABELING FIELD
MEHRFARBIGE LED ZUR
STATUSANZEIGE
MULTI-COLORED LED FOR
STATUS INDICATION
SAMMELRÜCKSETZEINGANG DURCH
ANREIHEN AUTOMATISCH GEBRÜCKT
COMMON RESET INPUT, AUTOMATI-
CALLY CONNECTED TO OTHER
MODULES BY ATTACHING THEM
IO-LINK-SCHNITTSTELLE
IO-LINK INTERFACE
EINSPEISEKLEMME 40 A BIS 16 MM²
INPUT TERMINAL 40 A UP TO 16 MM² /
6 AWG
EB-MODBUS-RTU
KOMMUNIKATIONSMODUL
AUCH ALS MODBUS RTU
ERHÄLTLICH
COMMUNICATION
MODULE ALSO AVAILABLE
AS MODBUS RTU
Page 7

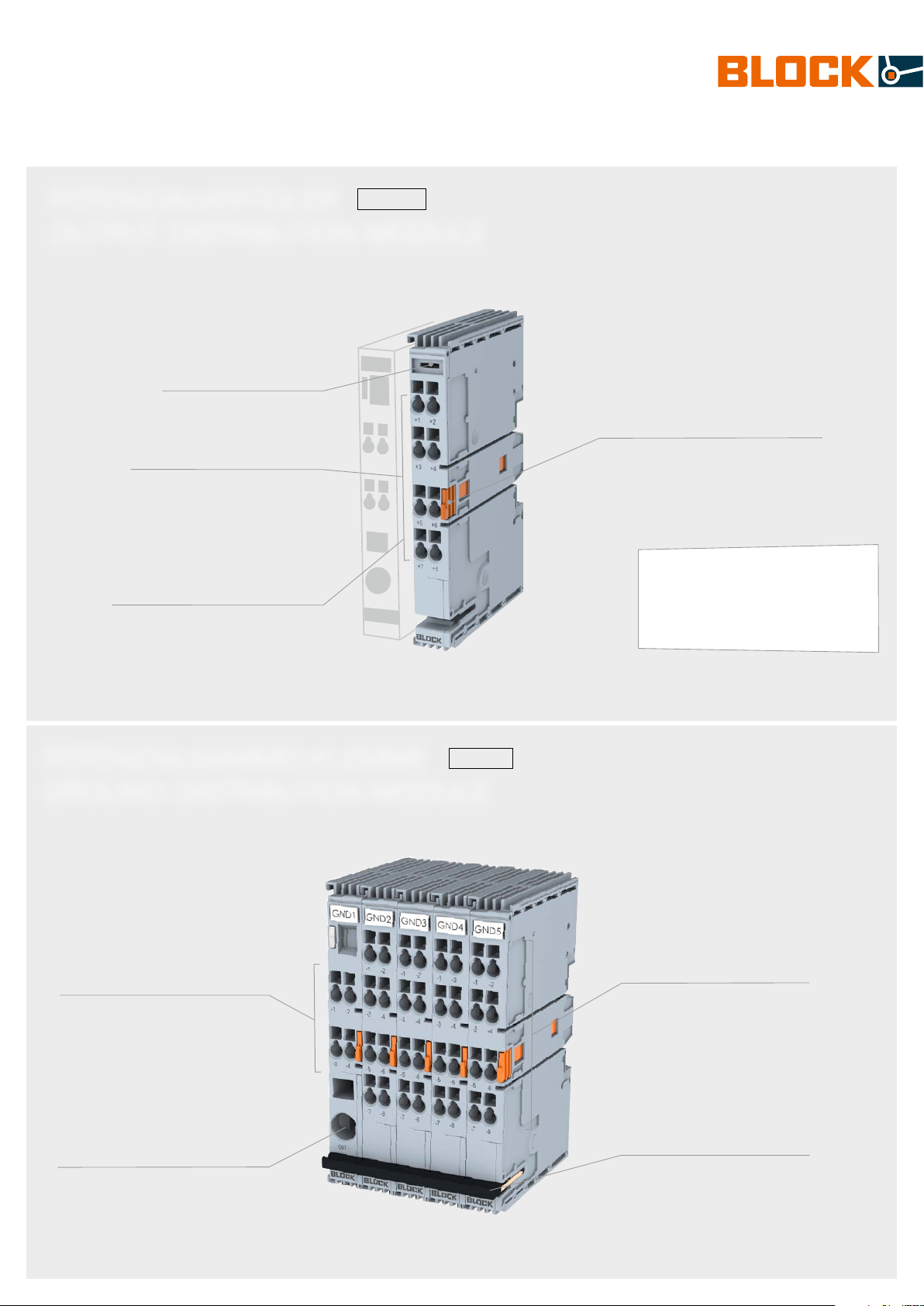

POTENZIALVERTEILER
EB-PMM
OUTPUT DISTRIBUTION MODULE
BESCHRIFTUNGSFELD
LABELING FIELD
8 WEITERE LASTAUSGÄNGE
8 ADDITIONAL LOAD OUTPUTS
KONTAKTIERUNG ERFOLGT
AUTOMATISCH ZUM LINKEN
AUTOMATICALLY CONNECTED
TO THE LEFT CIRCUIT BREAKER
SCHUTZSCHALTER
ZUGHEBEL ZUM LÖSEN VON
DER HUTSCHIENE
LEVER FOR REMOVING FROM DIN
RAIL
BIS ZU 3 POTENZIALVERTEILER
KÖNNEN JE SCHUTZSCHALTERKANAL ANGEREIHT WERDEN
UP TO 3 OUTPUT DISTRIBUTION
MODULES CAN BE ATTACHED TO
EACH CIRCUIT BREAKER
POTENZIALSAMMELKLEMME
EB-GND
GROUND DISTRIBUTION MODULE
4 KONTAKTE (2,5 MM²),
STROMBELASTBARKEIT MAX.
14 AWG), MAX. RATED CURRENT
16 MM² KONTAKT ZUR STROM-
RÜCKFÜHRUNG ZUM NETZTEIL
16 MM² / 6 AWG TERMINAL FOR
POWER SUPPLY FEEDBACK.
10 A PRO KONTAKT
4 TERMINALS (2.5 MM²/
10 A PER OUTPUT
8 KONTAKTE (2,5 MM²)
STROMBELASTBARKEIT
MAX. 10 A PRO KONTAKT
8 TERMINALS (2.5 MM²/
14 AWG), MAX. RATED
CURRENT 10 A PER OUTPUT
KONTAKTIERUNG DES
QUERVERBINDERS,
MAX. 40 A JE MODUL
CONNECTION TO POWER
BUS BAR,
MAX. 40 A PER MODULE
Änderungen vorbehalten
Änderungen vorbehalten
Subject to change
Subject to change
EasyB
Page 8

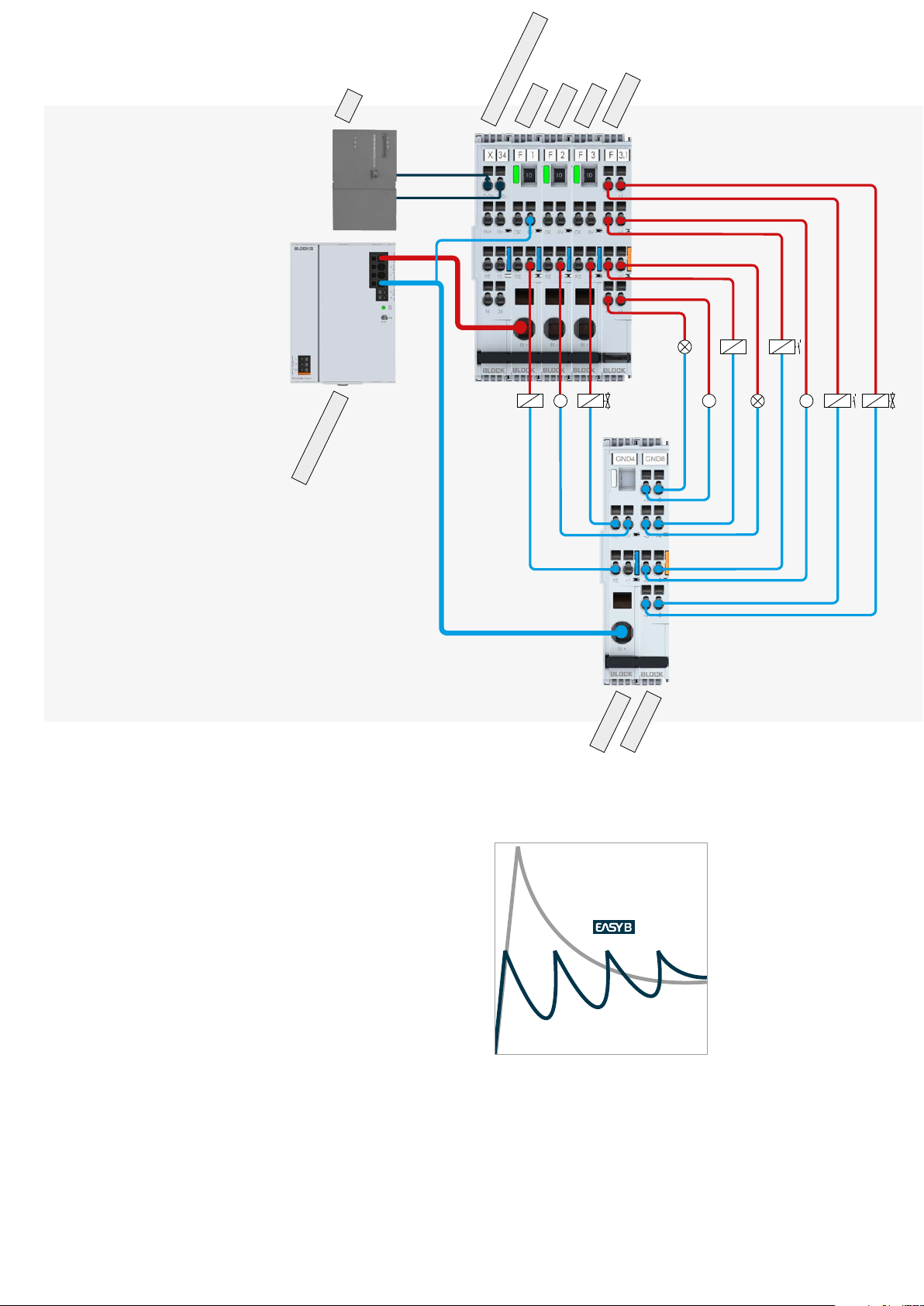

INSTALLATION
INSTALLATION
Installation 1-Kanal-Schutzschalter mit
Kommunikationsmodul und Potenzialverteiler
Installation of 1-channel circuit breaker with
communication module and output
distribution module
Optionale Installation mit
Potenzialsammelklemme
Optional installation with ground
distribution module
POWER SUPPLY
PLC
EB-KOMMUNIKATION
EB-xxx
EB-xxx
M
EB-xxx
EB-PMM
M
M
SELEKTIVES
LASTABHÄNGIGES
EINSCHALTEN
SELECTIVE
LOADDEPENDENT
SWITCH-ON
Channel 1 Channel 2 Channel 3 Channel 4
FOLGEKANAL SCHALTET ERST EIN, WENN AUSLÖSESTROM VON AKTUELLEM KANAL UNTERSCHRITTEN IST
SEQUENTIAL SWITCH-ON WHEN CURRENT
STAYS BELOW TRIP SETTING OF ACTUAL
CHANNEL
VORGESCHALTETE STROMVERSORGUNG MUSS
NICHT MEHR ÜBERDIMENSIONIERT WERDEN
POWER SUPPLY DOES NOT NEED TO BE OVERSIZED ANYMORE
EB-GND 4
EB-GND 8
Without optimized
switching
Electronic
circuit breaker
I
rated
100%
70%
Page 9
INDUSTRIE 4.0/IoT
ADVANCING
KNOWLEDGE
Beim Anreihen eines Schutzschalterkanals
werden die Signalkontakte automatisch mit
dem Vorgängerkanal gebrückt. Die einzelnen Kanäle können so wichtige Informationen austauschen und an ein verbundenes
Kommunikationsmodul weitergeben.
Das Kommunikationsmodul kann diese
Informationen im Rahmen von Industrie 4.0
an eine übergeordnete Steuerung
weitergeben.
When mounting a circuit breaker channel,
the signal contacts are automatically connected to the previous channel. As such,
the individual channels can interact and
forward all info to a connected communication module, which establishes information
exchange within the scope of Industrie 4.0/
IoT to a supervising controller-level.
KANALSTATUS
CHANNEL STATUS
KANÄLE EINZELN SCHALTEN
SWITCHING CHANNELS INDIVIDUALLY
AKTUELLER STROM
ACTUAL CURRENT
EINGANGSSPANNUNG
INPUT VOLTAGE
AUSLÖSESTRÖME AUCH ÜBER KOMMUNIKATIONSMODUL EINSTELLBAR/AUSLESBAR
TRIPPING CURRENT CAN BE SET/READ VIA
COMMUNICATION MODULE
Änderungen vorbehalten
Subject to change
Page 10
AUSLÖSESTROM
EINSTELLEN
SETTING THE
TRIPPING CURRENT
Als erstes modulares 24 V Schutzschalter-System bietet EasyB auch die
Möglichkeit den Auslösestrom über die
Schnittstelle einzustellen. Die Lagerhaltung
kann stark vereinfacht werden und eine
Fehlerquelle bei der Anlageninbetriebnahme
wird eliminiert. Insbesondere für Serienmaschinenbauer ermöglicht die automatische
Einstellung des Auslösestromes darüber
hinaus noch ein hohes Einsparpotenzial bei
der Anlageninbetriebnahme. Die digitale
Einstellung des Auslösestromes ist jedoch
keine Notwendigkeit. Varianten mit fest
eingestellten Auslöseströmen oder mechanischem Einstellrädchen stehen ebenfalls
zur Verfügung.
EasyB is the world´s first modular 24 V
circuit breaker system, which offers the
selection of tripping currents via communication bus. Warehousing can be greatly
simplified and a potential error source
eliminated during system start-up.
For serial production, this feature can be
automated, thus enabling a high level of
potential savings. The digital benefit is no
must as preset tripping currents as well
as manual selective modules are also
available.
AUTOMATISCHE ADRESSIERUNG
AUTOMATIC ADDRESSING
Die Kanäle adressieren sich beim Einschalten mittels eines von BLOCK entwickelten
Verfahrens automatisch. Ein zusätzlicher
und zeitraubender Arbeitsschritt zur
manuellen Adressvergabe entfällt – gerade
bei Anlagenstillstand und erforderlichem
Austausch von Komponenten ein entscheidender Vorteil.
1 2 3 4 5 6
Channels are automatically addressed
during switch-on by a BLOCK developed
procedure. An additional and timeconsuming step to assign addresses
manually is now a thing of the past. This is
particularly an advantage in the event of
system shutdowns and when components
need to be replaced quickly.
ADRESSIERUNG ERFOLGT
AUTOMATISCH BEIM EINSCHALTEN
ADDRESSING IS PERFORMED
AUTOMATICALLY DURING SWITCH-ON
ZÄHLUNG BEGINNT LINKS BEI 1
COUNTING STARTS TO THE LEFT AT 1
VEREINFACHUNG GEGENÜBER
BESTEHENDEN LÖSUNGEN BEI
ERWEITERUNG UND AUSTAUSCH
SIMPLIFIED EXTENSION AND REPLACEMENT IN COMPARISON TO EXISTING
SOLUTIONS
ADRESSIERUNG MÖGLICH BEI
BIS ZU 3 POTENZIALVERTEILERN
JE KANAL
ADDRESSING POSSIBLE FOR UP TO 3
OUTPUT DISTRIBUTION MODULES PER
CHANNEL
Änderungen vorbehalten
Subject to change
EasyB
Page 11

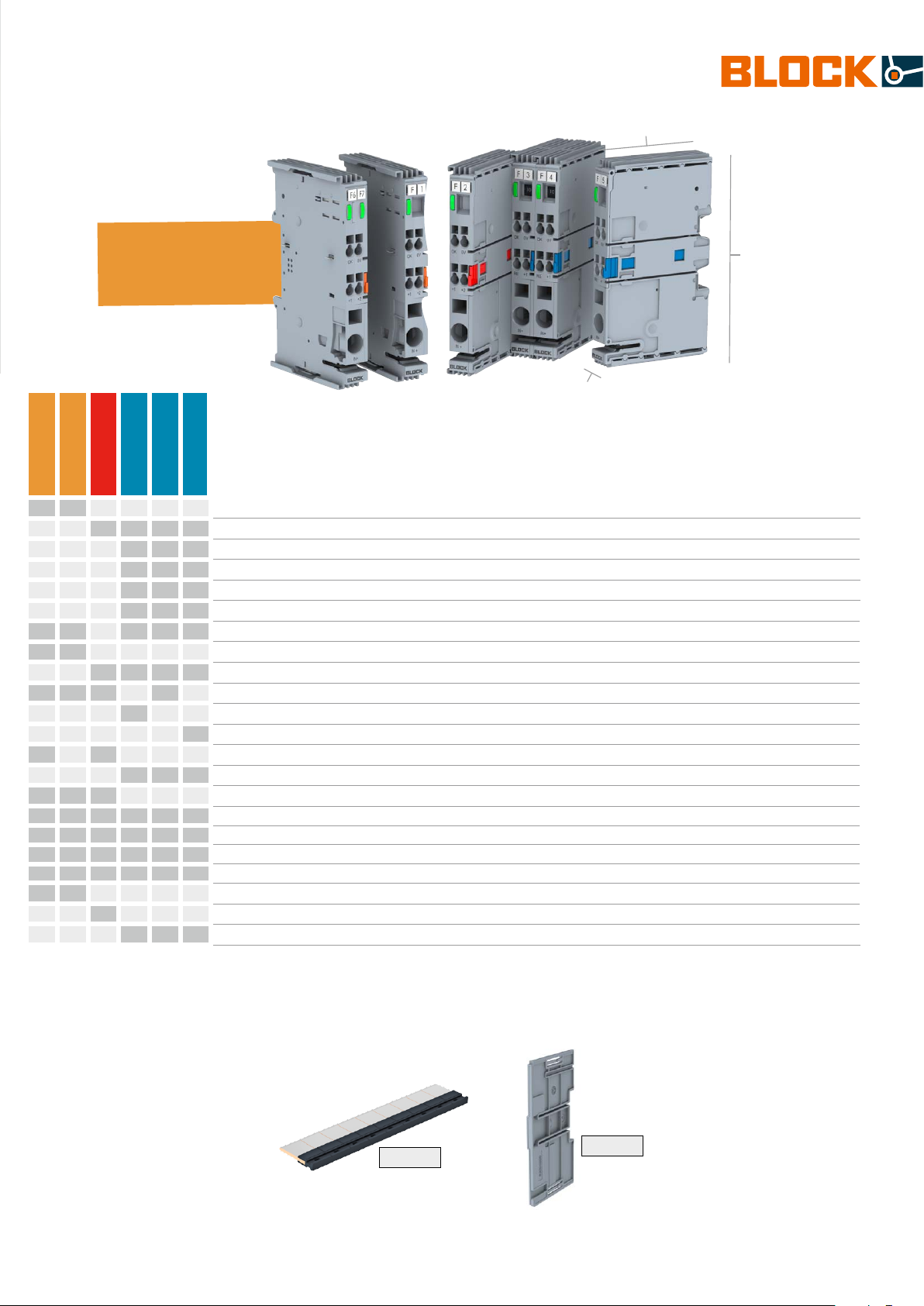

VARIANTENÜBERSICHT
VERSION OVERVIEW
NEW:
Also available as
2-Channel
EB-2724-2xxx
EB-2724-XX0-0
EB-2724-2XX0-0
EB-2824-XX0-0
EB-0824-100-0
EB-1824-XX0-0
EB-3824-100-0
r r
r r r r
r r r
r r r
r r r
r r r
r r r r r
r r
r r r r
r r r r
r
r r
r r r
r r r
r r r r r r
r r r r r r
r r r r r r
r r r r r r
r r
r
r r r
Thermomagnetische Kennlinie Thermomagnetic characteristic
Strombegrenzung 1,25 x Nennstrom Current limiting 1,25 x rated current
Kommunikationsschnittstelle Communication interface
Automatische Adressierung der Kanäle Automatic addressing of channels
Sammelreset Common reset
Selektives Einschalten bei Uin > 18 V lastabhängig im Verbund Selective switch-on at Vin > 18 V, load-dependent
Erkennung und Signalisierung > 90 % vom Nennstrom Current detection and signaling > 90 % of rated current
Aufladbare Kapazität > 40 000 µF Inrush capacity > 40 000 µF
Aufladbare Kapazität > 70 000 µF Inrush capacity > 70 000 µF
Fest voreingestellte Auslöseströme Preset tripping currents
Über Drehschalter oder Schnittstelle einstellbare Auslöseströme Tripping currents adjustable via current selector switch or interface
Über Schnittstelle einstellbare Auslöseströme Tripping currents adjustable via interface
r
Zweiter Lastausgang Second load output
Unterspannungsabschaltung im Verbund Undervoltage switch-off as group
Unterspannungsabschaltung einzeln Undervoltage switch-off on individual basis
Taster ON/OFF ON/OFF button
Beschriftungsmöglichkeit Labeling option
Zustandsanzeige farblich in Taster Colored status indicator on button
Sammelmeldung für ausgelöste und ausgeschaltete Kanäle Common feedback contact for tripped/switched off channels
Oranger Zughebel Orange lever
Roter Zughebel Red lever
Blauer Zughebel Blue lever
60 mm
99 mm
12 mm
ZUBEHÖR
ACCESSORIES
QUERVERBINDER
POWER BUS BAR
EB-BAR
SEITLICHE ABDECKUNG
FÜR DAS LINKE ELEMENT
LEFT SIDE COVER
EB-COV
Page 12
A GLOBAL COMPANY
Headquarters and
production site
Factory 1, Germany
Production
sites
Subsidiaries
International
agencies
Factory 2, Germany
Factory USA
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36–46 • 27283 Verden • Germany
Phone +49 4231 678-0 • Fax +49 4231 678-177
[email protected] • block.eu
EB 2017-18A3/DEU-ENG/11-16 ROS/Printed in Germany
Loading...
