NAVODILA ZA UPORABO

Kontrolni sistemi za tlak v pnevmatikah

Blaupunkt 1151499100 vklj. 4 senzorji,

USB polnjenje 12 V

Kataloška št.: 129 67 02

2

Kazalo

Napetost baterije:

1,8~3

,33 V

Delovna temperatura:

-20 °C ~ +60 °C /

-

4 °F ~ +140 °F

Delovna frekvenca:

433,92 MHz

Delovna napetost:

12±3 V

Vrednost vi

sokega tlaka:

3,3 Bar / 47 PSI

Vrednost nizkega tlaka:

1,7 Bar / 25 PSI

Temperatura:

±1 °C/± 2 °C

Delovna temperatura:

-20 °C ~ +70 °C /

-

4 °F ~ +158 °F

Izhodni tok:

1 A

1. Tehnični podatki …………………………………………………………….……………………. 2

2. Vsebina paketa ………………………………………………………………..……………..…… 3

3. Sestavni deli naprave ………………………………………………………….………………… 3

4. Namestitev zaslona …………………………………………………………….……………..…. 4

5. Namestitev senzorja ………………………………………………………………………...…… 4

6. Opozorilo za USB polnjenje …………………………………………………………….………. 5

7. Funkcionalni test po namestitvi ….…………………………………………..…………………. 6

8. Enota za selekcijski tlak …………………………………………………………………………. 6

9. Različni scenariji ……………………………………………………………………………….…. 6

10. Senzor za zamenjavo baterije …………………………………………………………….…… 7

11. Programiranje senzorja ……………………………………………………………..………….. 8

12. Reševanje težav …………………………………………………………………………..…… 9

13. Opozorilna izjava FCC ………………………………………………………………...……… 10

Garancijski list ....................................................................................................................... 11

1. Tehnični podatki

Senzor:

Delovna frekvenca: 433,92 MHz

Razpon tlaka: 0 ~ 3,5 Bar / 0 ~ 50 PSI

Zaslon:

Delovna temperatura: -20 °C ~ +70 °C / -4 °F ~ +158 °F

Privzeta vrednost:

Vrednost visoke temperature: 80 °C / 176 °F

Natančnost:

Tlak: 0,1 Bar / 1,5 PSI

USB reža za polnjenje:

Delovna napetost: 12 ± 3 V

Izhodna napetost: 5 ± 0,2 V

Enota za zračni tlak:
1 Bar = 14,5 PSI = 100 K Pa = 1,02 Kgf/cm²

3

2. Vsebina paketa

Opomba: Prosimo skrbno shranite ključ v vozilu.

3. Sestavni deli naprave

4

4. Namestitev zaslona

1. Odstranite avtomobilski vžigalnik ali
pokrov.

3. Vklopite kontakt.

2. Vključite zaslon (ne pritiskajte tipke za
nastavitve).

4. Zaslon se vklopi.

5. Namestitev senzorja

1. Odvijte pokrov ventila.

3. Privijte matico.

2. Vstavite zaščito pred prahom v steblo
ventila.

4. Privijte senzor.

5

Opomba: Vsak senzor ima oznako, ki prikazuje lokacijo namestitve. Prosimo, namestite
senzor za ustrezno kolo.

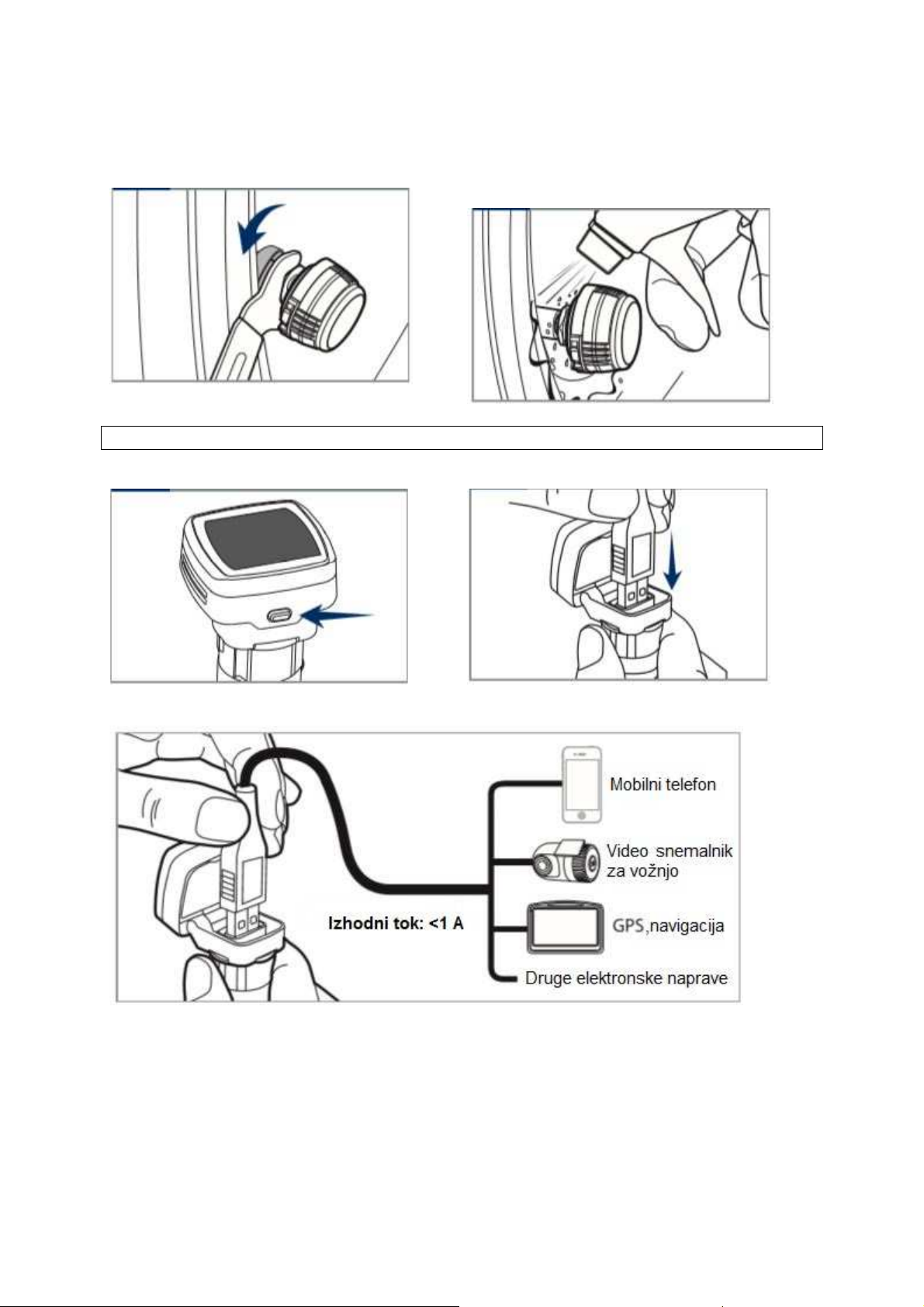

5. S ključem dobro privijte matico k senzorju. 6. Preverite uhajanje zraka tako, da popršite

z milnico.

6. Opozorilo za USB polnjenje

1. Za odpiranje pritisnite gumb za pokrov.

2. Priključite USB kabel za polnjenje.

6

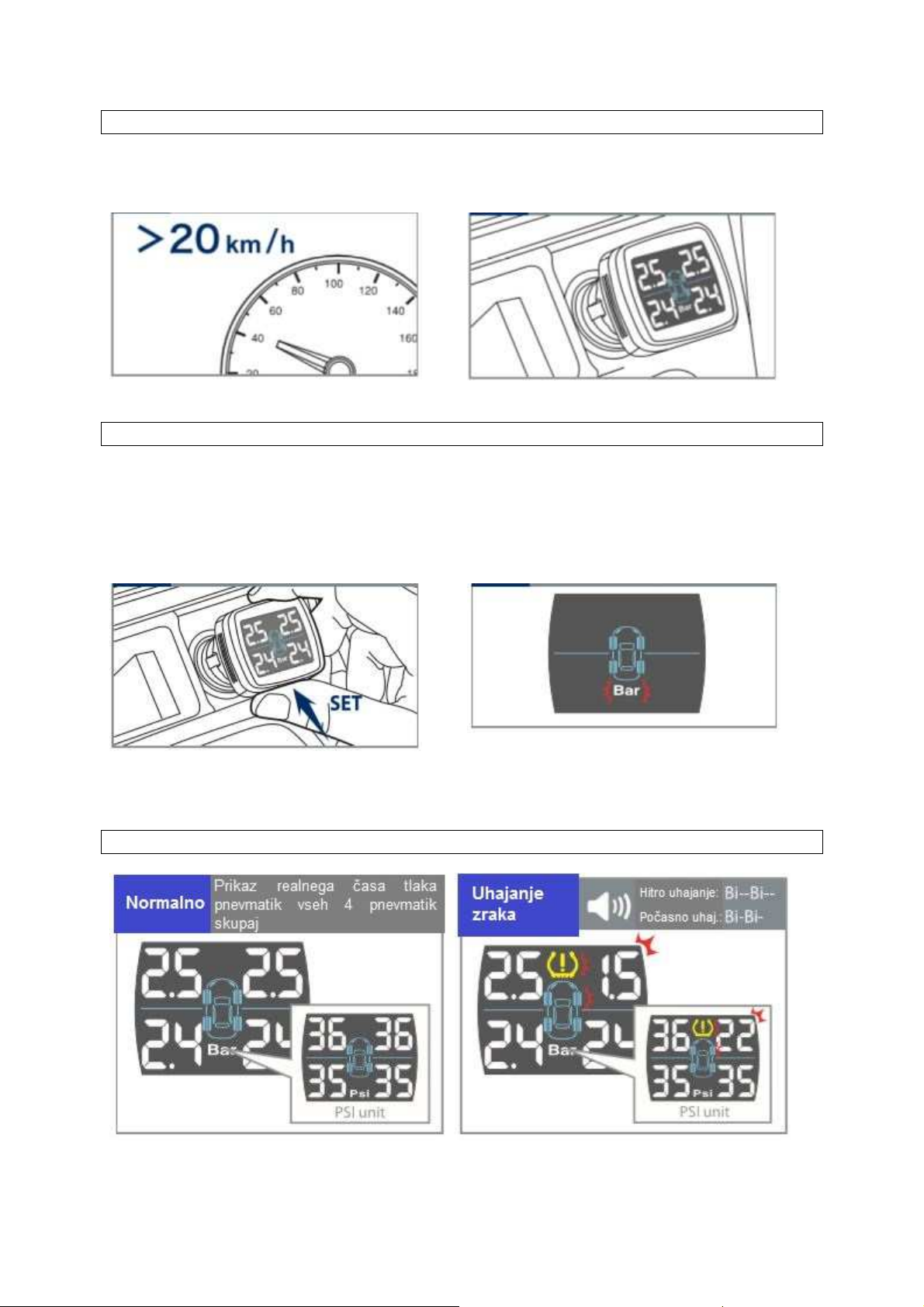

7. Funkcionalni test po namestitvi

1. Zaslon bo samodejno prikazal podatke v
realnem času, ko je hitrost več kot 20 km/h
(12,4 MPH).

2. Namestitev je končana takrat, ko so
istočasno prejeti in prikazani 4 podatki za
pnevmatike.

8. Enota za selekcijski tlak

1. Pritisnite in držite tipko za nastavitve 3
sekunde, zaslon »Bi« (pisk) enkrat in vstopi
v nastavitveni način.

9. Različni scenariji

2. Pritisnite tipko za nastavitve enkrat da
izberete enoto za tlak (Bar/PSI). Pritisnite in
držite tipko za nastavitve 3 sekunde, zaslon
»Bi« (pisk) dvakrat, da shrani nastavitve in
gre iz nastavitvenega načina.

7

10. Senzor za zamenjavo baterije

1. Odvijte matico.

2. Odvijte senzor.

8

3. Odstranite podložko.

4. Odvijte pokrov za senzor z uporabo orodja
za senzor.

5. Zamenjajte baterijo.

11. Programiranje senzorja

1. Pritisnite in držite tipko za nastavitve 10
sekund, zaslon zapiska enkrat in vstopi v
način programiranja.

6. Sledite zgornjim korakom za namestitev
senzorja.

2. Pritisnite tipko za nastavitve da izberete
ustrezne pnevmatike F.L.<F.R.<R.R.<R.L.

9

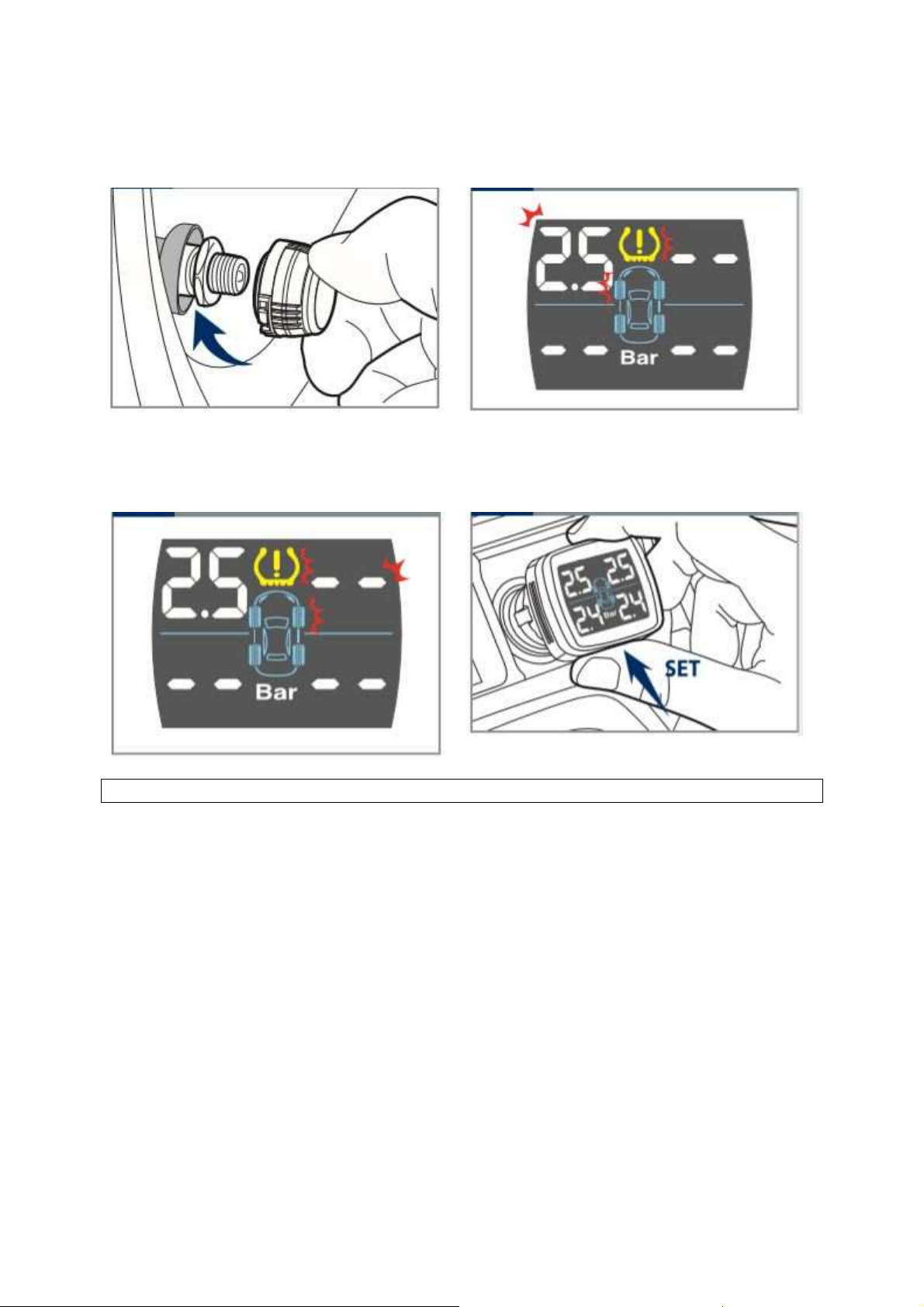

3. Privijte novi senzor na ustrezno
pnevmatiko in ga zavarujte z matico.

4. Tlak pnevmatike bo prikazan na
ustreznem mestu za podatke pnevmatike.
Pritisnite tipko za nastavitve da shranite
podatke.

5. Pritisnite tipko za nastavitve enkrat da
programirate naslednji senzor.

12. Reševanje težav

1. Po namestitvi senzorja uhaja zrak. Ventili pnevmatik morda niso univerzalnih meril,

prosimo preverite pri vašem najbližjem mehaniku.

2. Po namestitvi ni prikazanih podatkov za pnevmatike na zaslonu. Prepričajte se,

če ste dali kontakt.

3. Senzor je izgubljen. Prosimo, kupite nov senzor.

4. Baterija senzorja je prazna. Prosimo, zamenjajte baterijo CR1632.

5. Lokacija pnevmatik je spremenjena. Prosimo, ponovno programirajte ustrezne

senzorje.

Opombe:

1. TPMS (Tire Pressure Monitoring System - sistem za nadzor tlaka pnevmatik) je
oblikovan za nadzorovanje nepravilnosti pnevmatik. Voznik je odgovoren za redno
vzdrževanje pnevmatik.

2. Voznik se mora takoj odzvati ko naprava izda opozorilo.

3. Podjetje Blaupunkt ne zagotavlja ali prevzema odgovornosti za izgubo senzorjev.

4. Vsi senzorji na tej napravi so bili predhodno nastavljeni za vsako pnevmatiko v
proizvodnji posebej.

5. Kadarkoli je lokacija pnevmatike spremenjena morate spremeniti senzorje za
ustrezno pnevmatiko.

6. Pritisnite in držite tipko za nastavitve 10
sekund. Za shranjevanje boste zaslišali dva
piska in nato boste šli ven iz programskega
načina.

10

6. Zaslon se bo izklopil po tem ko boste ugasnili vozilo, četudi je avtomobilski vžigalnik
vklopljen.

7. Homologacijska oznaka in številke, ki jih je potrebno trajno shraniti, ne bodo vplivale
na namestitev in delovanje.

13. Opozorilna izjava FCC

1. Ta oprema je bila preizkušena in je v skladu z omejitvami za digitalne storitve razreda
B, v skladu s 15. členom pravil FCC. Te omejitve so namenjene primerni zaščiti pred
škodljivimi motnjami v stanovanjskih namestitvah.

2. Ta oprema ustvarja uporabo in lahko oddaja radio frekvenčno energijo, če ni
nameščena in uporabljena v skladu z navodili in lahko povzroči škodljive motnje v
radijski komunikaciji.

3. Vendar ni zagotovila, da se bodo motnje pojavljale pri določeni namestitvi.

4. Če ta naprava ne povzroča škodljivih motenj radijskemu in televizijskemu sprejemu,
kar je lahko določeno z vklopom ali izklopom naprave, je uporabnik spodbujen da
popravi motnjo z eno od naslednjih meritev:

- Preusmerite ali premestite sprejemno anteno.

- Povečajte razdaljo med napravo in sprejemnikom.

- Priključitev napravo na vtičnico v tokokrogu kot tisti, na katero je priključen

sprejemnik. Za pomoč se posvetujte s prodajalcem ali z izkušenim serviserjem
radiev in televizorjev.
