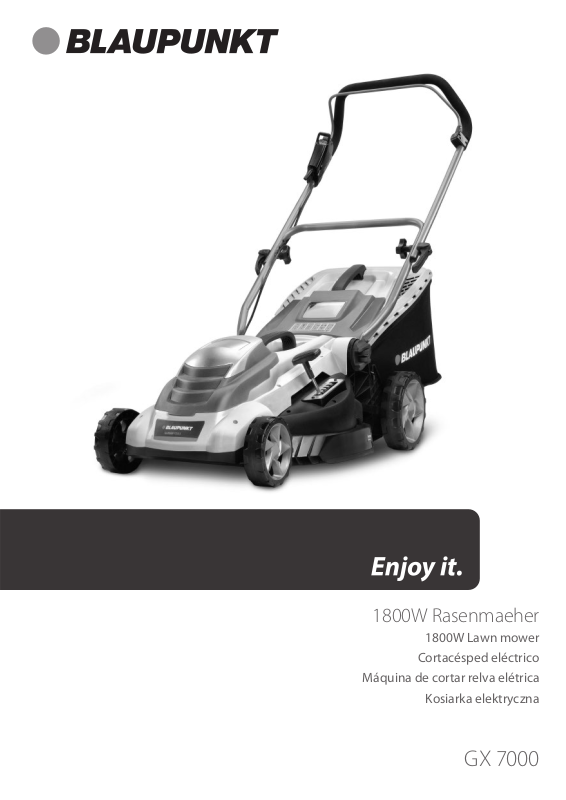

Blaupunkt GX 7000 User Manual
1800W Rasenmaeher
1800W Lawn mower
Cortacésped eléctrico
Máquina de cortar relva elétrica
Kosiarka elektryczna
GX 7000
DE
WICHTIGE SICHERHEITSHINWEISE
Warnung! Beim Einsatz dieses Gartengeräts sind alle Sicherheitshinweise genau zu befolgen! Die Bedienungsanleitung ist
!
wichtig, sowohl für die Sicherheit des Benutzers als auch für zufällig anwesende Zuschauer.
Bedienungsanleitung gut aufbewahren; sie wird auch später noch gebraucht werden!
Warnung! Dieses Gartengerät darf nicht von Personen (vor allem nicht von Kindern) verwendet werden, die körperlich oder
geistig nicht dazu in der Lage sind bzw. denen das Wissen und die Erfahrung fehlen, es sei denn, sie werden entsprechend
!
unterwiesen und von einer Person, die für ihre Sicherheit sorgt, entsprechend beaufsichtigt. Kinder sollten beaufsichtigt
werden und vom Spielen mit elektrischen Werkzeugen und Geräten abgehalten werden.
Sicherheitshinweise
• Dieses Produkt darf weder von Kindern noch von Personen benutzt werden, die die Bedienungsanleitung nicht kennen.
Eventuell existieren vor Ort entsprechende Altersbeschränkungen. Wenn das Gartengerät nicht verwendet wird, muss es so
aufbewahrt werden, dass Kinder keinen Zugang haben.
• Beim Rasenmähen unbedingt Zuschauer, Kinder und Haustiere auf Abstand halten. Die Arbeit muss unterbrochen werden,
wenn Zuschauer stören, vor allem Kinder oder Tiere.
• Bei der Arbeit muss stets auch die Umgebung berücksichtigt werden. Der Arbeitsbereich muss frei von Drähten, Holz,
Steinen, Abfällen etc. sein.
• Der Benutzer sollte nie aus den Augen verlieren, dass er auch für Unfälle und Sachschäden verantwortlich ist, die ANDEREN
Personen zustoßen.
• Gearbeitet werden sollte nur bei sehr guter Beleuchtung, möglichst Tageslicht.
• Bei der Arbeit sollten robustes Schuhwerk und lange Hosen getragen werden. Dieses Gartengerät darf nicht barfuß oder mit
offenen Sandalen verwendet werden. Keine lose Kleidung oder Kleidung mit Fransen, hängenden Schnüren etc.
• Vor der Arbeit stets das Schnittmesser, die Messerschrauben und das Schnittmessergehäuse auf Verschleiß und Schäden
überprüfen. Beschädigte oder verschlissene Schnittmesser und Schrauben müssen als Set ausgewechselt werden, um
sicherzustellen, dass das System hinterher wieder gut ausgewuchtet ist.
• Vor der Arbeit stets das Strom- und das Verlängerungskabel auf Verschleiß und Beschädigungen überprüfen. Beim kleinsten
Anzeichen eines Schadens muss das Stromkabel von einem qualifizierten Elektriker ersetzt werden. Wird ein Stromkabel
während der Arbeit beschädigt, muss es sofort von der Steckdose getrennt werden. BESCHÄDIGTES KABEL VOR DEM
ABZIEHEN AUS DER STECKDOSE NICHT BERÜHREN!
• Bei der Arbeit mit Gartengeräten ist Augenschutz zu tragen. Gesichts- und Staubmasken schützen bei herumfliegenden
Splittern und Staubentwicklung. Wann immer das Arbeitsgeräusch als unangenehm empfunden wird, sollte Gehörschutz
getragen werden.
• Vorsicht vor Stromschlägen! Körperkontakt mit geerdeten Flächen vermeiden (z.B. Metallgeländern, Laternenpfählen etc.).
• Vor der Arbeit und immer, wenn das Gartengerät einen Stoß oder Schlag erhält, nach Verschleiß und Schäden suchen und
ggf. reparieren (lassen).
• Schnittmesser von Strom- und Verlängerungskabeln fernhalten.
• Zum Schutz vor Stromschlägen wird die Verwendung eines Fehler- / Differenzstrom-Schutzschalters mit einem max.
Fehlerstrom von 30 mA empfohlen. Dieser sollte vor der Arbeit stets überprüft werden.
• Elektrowerkzeuge, elektrische Gartengeräte etc. nie im Regen liegen lassen. Wenn möglich sollte der Rasenmäher auch nicht
bei nassem Rasen verwendet werden.
• Beim Rasenmähen langsam gehen, niemals rennen. Beim Rasenmähern niemals rückwärts gehen oder den Rasenmäher zu
sich hin ziehen.
• Gartengerät niemals mit defekten oder fehlenden Schutzvorrichtungen oder Abdeckungen, Abweisern, Grasfang etc.
verwenden.
• Rasenmäher nicht auf sehr steilen Flächen einsetzen. Für Hänge mit mehr als 15 Grad Gefälle ist der Rasenmäher nicht
geeignet.
• An Abhängen im rechten Winkel zum Gefälle arbeiten, niemals auf- und abwärts. Bei Richtungswechseln an Abhängen muss
man ganz besonders aufpassen.
• Gartengeräte sollten beim Anlassen des Motors nicht geneigt werden, es sei denn, sie wurden so konstruiert. In so einem Fall
wird das Gerät so weit geneigt, wie zum Anlassen nötig, aber so, dass die 'Arbeitsseite' (mit dem Schnittmesser etc.)
abgewandt ist. Anschließend aufpassen, dass BEIDE Hände an den Griffen sind, bevor man das Gerät wieder auf den Bodens
stellt.
• Gartengeräte nicht hochheben oder tragen, solange nicht alle Messer sicher stehen.
• Schnittmesser von Händen und Füßen fernhalten! Hände und Füße nie in die Nähe oder unter rotierende Teile kommen
lassen.
• Stets von Austrittsöffnungen fernhalten!
• Immer, wenn der Rasenmäher allein gelassen oder gereinigt, gepflegt, überprüft oder repariert wird oder bevor blockierte
Messer befreit werden etc.: Ausschalten, Stecker abziehen und warten, bis rotierende Teile stillstehen! Nach jedem Kontakt
mit einem Fremdkörper: Das Gartengerät muss auf Schäden überprüft und ggf. repariert werden, bevor es erneut verwendet
werden darf.
• Wenn das Gerät ungewöhnlich vibriert oder auf einen Gegenstand trifft, sollte sofort abgeschaltet und der Stecker abgezogen werden. Dann sofort nach Schäden suchen, beschädigte Teile auswechseln oder reparieren lassen, und auch auf lose Teile
achten und ggf. festziehen.
• Schnittmesser nicht in die Nähe der Stromkabel kommen lassen. Man darf nie aus dem Blick verlieren, wo das Strom- bzw. das
Verlängerungskabel gerade liegt.
• Entfernen Sie alle Verpackungsmaterialien und ggf. die Transportsicherungen. Halten Sie Verpackungsmaterialien von
Kindern fern – Erstickungsgefahr!
WARNUNG! VOR EINSTELLUNGEN AM RASENMÄHER IMMER AUSSCHALTEN UND STECKER ABZIEHEN!
!
Einzelteile
1. Schaltergehäuse
2. Oberer Teil des Schiebebügels
/ Griffstange
3. Unterer Bügelteil
4. Grasfang
5. Grasfanghaken
6. Schutzabdeckung
7. Motorhaube
8. Rasenmähergehäuse
9. Schnitthöhenhebel
10. Rad
11. Feststellschraube
12a. Schlüsselhebel für untere Griffstange
12b Schlüsselhebel für obere Griffstange
13. Grasfang - Handgriff
14. Motorhaube - Handgriff
15. Sicherheitsbügel (Starthebel)
16. Riegelknopf
17. Stromkabel
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Rasenmäher handelt es sich um ein elektrisches Präzisionsgartengerät, das speziell und nur für das Rasenmähen im
privaten / häuslichen Umfeld entwickelt wurde.
UNTERE GRIFFSTANGE MONTIEREN
• Schlüsselhebel (12a) im Uhrzeigersinn drehen und dann Richtung untere Griffstange (3) drücken. A
3
12a
UNTERE GRIFFSTANGE MONTIEREN
• Beide Bügelstangen mit Unterlegscheibe und Feststellschraube (11) sichern, Feststellschraube (11) im Uhrzeigersinn drehen
und Schlüsselhebel (12b) Richtung oberen Griffbügel drücken.
2
12b
Scheibe
11
3
MONTAGE DES HANDGRIFFS AM GRASFANG
• Erst ein Griffende in Öffnung am Grasfang einsetzen, dann das andere, runterdrücken und einschnappen lassen.
MONTAGE DES GRASFANGS
• Schutzabdeckung (6) anheben und Grasfang (4) in Grasfanghaken (5) einhängen.
SCHNITTHÖHE EINSTELLEN
Sicherstellen, dass der Rasenmäher ausgeschaltet und der Stecker abgezogen ist.
1. Bevor die Schnitthöhe verstellt werden darf, muss der Rasenmäher ausgeschaltet und der Stecker abgezogen werden; das
Schnittmesser muss stehen!
2. Dieser Rasenmäher hat 6 Schnitthöhen: 25 mm, 35 mm, 45 mm, 55 mm, 65 mm, 75 mm.
3. Schnitthöhe mit dem Hebel (9) wie gewünscht einstellen.
BEDIENUNG DES RASENMÄHERS
Die Betriebsspannung ist auf dem Typenschild angegeben (230 - 240 V Wechselstrom). Sie muss mit der der Steckdose übereinstimmen. Sicherung: min. 10 A.
1. Stromkabel des Mähers mit Verlängerungskabel verbinden.
2. Kabel mit der Zugentlastung sichern. Die Kabelschlinge muss groß genug sein, damit die Zugentlastung entsprechend
Bewegungsfreiheit hat.
Motor einschalten
3. Den Rasenmäher am Schaltergehäuse einschalten. Schalter gedrückt halten.
4. Sicherheitsbügel zum Handgriff ziehen und so halten. (Wenn losgelassen, schnellt er zurück und der Rasenmäher geht aus.)
5. Dagegen kann der Schalter am Schaltergehäuse jetzt losgelassen werden.
Beim Rasenmähen das Verlängerungskabel immer so führen, dass es auf Wegen liegt bzw. dort, wo schon gemäht wurde.
Motor ausschalten
1. Sicherheitsbügel loslassen.
Er kehrt automatisch in seine Ausgangsstellung zurück.
WARNUNG: Wird der Motor ausgeschaltet, läuft das Schnittmesser trotzdem noch einige Sekunden weiter. Deshalb nicht
!
unter den Rasenmäher greifen! Abwarten, bis das Schnittmesser tatsächlich steht!
HINWEIS: Vor Verwendung des Rasenmähers muss das Verlängerungskabel überprüft werden. Es darf nur verwendet
!
werden. wenn es unbeschädigt ist! Beschädigte Stromkabel sind gefährlich!
RASEN MÄHEN
1. Vor Einschalten des Rasenmähers muss die benötigte Schnitthöhe eingestellt werden. (Siehe entsprechenden Abschnitt in
dieser Bedienungsanleitung!)
2. Dieser Rasenmäher ist mit einer Startsicherung (Sicherheitsbügel) ausgerüstet. Der eigentliche Startknopf wird gedrückt
gehalten, bis der Sicherheitsbügel gegen den Handgriff gedrückt wird.
3. Wird dieser losgelassen, geht der Rasenmäher sofort aus. Um Weiterzumachen, muss die Einschaltprozedur wiederholt
werden, wie unter (2) beschrieben.
TIPPS & TRICKS FÜR DIE ARBEIT
Mit einem elektrischen Rasenmäher erhält man die besten Ergebnisse, wenn man überlegt vorgeht.
Man sollte sorgfältig planen, wie man den Rasen mähen möchte. Im Folgenden sind einige Strategien beschrieben.
1. Verlängerungskabel in der Nähe der Steckdose locker aufgerollt auf den Boden legen, sodass man mit dem Rasenmäher beim
Weggehen von oben Kabel abziehen kann. Mit Verlängerungskabeln sorgsam umgehen, um Schlingen und Knoten zu
vermeiden.
2. Man beginnt möglichst nahe bei der Steckdose und bewegt sich dann streifenweise über den Rasen, hin und zurück.
3. Jeder Rasen ist anders, es gibt Bäume, Büsche und andere Hindernisse, deshalb ist auch immer eine andere Strategie erforderlich. Man sollte ein bisschen experimentieren, wie man das Kabel am besten über den Rasen führt.
GRASFANG AUSLEEREN
1. Grasfang ausleeren, wenn er voll ist. Rassenmäher ausschalten, Stecker abziehen und warten, bis das Schnittmesser stillsteht.
2. Handgriff des Grasfangs (13) packen.
3. Grasfang mit Griff nach hinten abheben.
4. • Grasfang ausleeren.
WARNUNG: Wird der Motor ausgeschaltet, läuft das Schnittmesser trotzdem noch einige Sekunden weiter. Deshalb nicht
!
unter den Rasenmäher greifen! Abwarten, bis das Schnittmesser tatsächlich steht!
PFLEGE
HINWEIS: Vor dem Reinigen, Warten, Service etc. immer erst den Stecker abziehen!
• Rasenmäher nicht mit Wasser abspritzen!
• Wasser kann die elektrischen Komponenten und den Motor zerstören.
• Reinigen nur mit Tüchern, Bürsten etc.
In folgenden Fällen sollte man sich an Fachpersonal wenden:
• Wenn der Rasenmäher auf einen harten Gegenstand gestoßen ist.
• Wenn der Motor plötzlich aussetzt.
• Wenn das Schnittmesser verbogen ist. (Nie selbst herumbiegen!)
• Wenn die Motorwelle verbogen ist. (Nie selbst herumbiegen!)
• Wenn bei angeschlossenem Kabel ein Kurzschluss auftritt.
• Wenn das Getriebe beschädigt ist.
• Wenn der Keilriemen kaputt ist.
Austausch und Einstellen des Schnittmessers
Nach dem Ende der Mähsaison sollte das Schnittmesser grundsätzlich nachgeschärft oder ggf. sogar ausgetauscht werden.
WARTUNG
SCHNITTMESSER AUSWECHSELN
1. Vor dem Aus- oder Einbauen von Schnittmessern immer erst den Stecker abziehen.
2. Beim Umgang mit Schnittmessern immer geeignete Schutzhandschuhe tragen.
3. Rasenmäher umdrehen, sodass man an das Schnittmessergehäuse und Messer herankommt.
4. Messer mit einer (behandschuhten!) Hand gut festhalten.
5. Das Schnittmesser ist mit einer Schraube und einer Scheibe befestigt; diese mit Schraubenschlüssel entfernen (nicht im
Lieferumfang enthalten).
6. Schnittmesser abnehmen, neues Messer auf die Nabe setzen und sicherstellen, dass sich die beiden kleinen Löcher im Messer
über den entspr. Haltevorrichtungen im Gehäuse befinden.
Hinweis: Die beschriftete Messerseite gehört nach außen.
7. Mit Schraube und Scheibe wieder gut befestigen. Vor dem nächsten Gebrauch sicherstellen, dass das neue Schnittmesser
richtig und fest sitzt.
WARNUNG: Ist das Schnittmesser schlecht ausgewuchtet, vibriert der ganze Rasenmäher. Es besteht Unfallgefahr!
!
Einlagern
Nach der Arbeit muss der Rasenmäher gründlich gesäubert werden. Gelagert werden sollte er an einem trockenen Ort. Vorher
abkühlen lassen!
Um Platz zu sparen, kann der obere Teil des Schiebebügels
heruntergeklappt werden. Hierzu Flügelschrauben ca. 6 Umdrehungen lösen.
Vorsicht: Beim Einklappen des Bügels nicht das Stromkabel einklemmen!
PROBLEME BEHEBEN
HINWEIS: Vor dem Reinigen, Warten, Service etc. immer erst den Stecker abziehen und abwarten, bis das Schnittmesser steht.
Problem
Mögliche Abhilfe
Motorleistung fällt ab
Grasfang füllt sich nicht
1. Stromkabel und Sicherung überprüfen.
2. Startversuch, wo bereits gemäht wurde oder das Gras zu kurz ist.
3. Gehäuse / Austrittsöffnungen säubern – Schnittmesser muss frei rotieren.
4. Schnitthöhe korrigieren.
1. Schnitthöhe korrigieren.
2. Gehäuse / Austrittsöffnungen reinigen.
3. Schnittmesser auswechseln lassen – Kundendienst!
1. Schnitthöhe korrigieren.
2. Nassen Rasen trocknen lassen.
3. Schnittmesser auswechseln lassen – Kundendienst!
4. Grasfanggitter reinigen.
5. Gehäuse / Austrittsöffnungen reinigen.
Mögliche Abhilfe
ENTSORGUNG
Dieses Symbol bedeutet, dass dieses Produkt in der gesamten EU nicht im Hausmüll entsorgt werden darf. Um die
Gesundheit anderer Menschen und die Umwelt zu schützen, muss es ordnungsgemäß entsorgt werden, sodass
wiederverwertbare Materialien nachhaltig recycelt werden können. Das Produkt kann an entsprechenden Sammelstellen
abgegeben werden.
SICHERHEITSSYMBOLE
Allgemeine Sicherheitswarnung.
Vor Gebrauch Bedienungsanleitung lesen.
Gefahr durch herumfliegende Gegenstände.
Sicherheitsabstand einhalten
Vorsicht: Rotierende Messer nicht berühren. Schnittmesser sind sehr scharf.
Vorsicht mit Fingern und Zehen!
Ausschalten und Stecker abziehen, vor Verstellen der Höhe, Reinigen oder
Entknoten der Kabel und wenn das Gartengerät unbeaufsichtigt ist. Stromkabel
von scharfen Messern fernhalten.
Vorsicht - Stromschlaggefahr!
Verlängerungskabel von scharfen Messern fernhalten.
Dieses Produkt ist doppelt isoliert.
Dieses Produkt entspricht europäischen Richtlinien.
Eingangsleistung 1.800 W
Versorgungsspannung 230 - 240 V ~ 50 Hz
Drehzahl (ohne Last) 3.400 min-1
Schnittbreite 420 mm
Schnitthöhe 25 / 35 / 45 / 55 / 65 / 75 mm
Kapazität des Grasfangs 50 l
Kabel und Stecker 10-m-Kabel mit BS-Stecker
Geräuschemission LpA = 81,8
dB(A) LwA = 96 dB(A)
KpA = 3 dB(A)
Bewertete Schwingungsstärke ah = 4,5 m/s2 K = 1,5 m/s2
GARANTIE
Für dieses Produkt wird eine dreijährige Garantie auf Fabrikationsfehler gewährt. Die Garantiefrist gilt ab dem Kaufdatum auf dem
Kaufbeleg. Die Garantie erstreckt sich ausschließlich auf Fabrikationsfehler. Ausgeschlossen sind Defekte aufgrund unsachgemäßer
Handhabung, z.B. Herunterfallen, unsachgemäßer Transport, Anschluss an Stromquellen, die nicht der Bedienungsanleitung
entsprechen, Eindringen von Fremdkörpern und natürlicher Verschleiß von Teilen, wie z.B. Kunststoffteilen (Kappen, Knöpfen,
Griffen, Verriegelungen, Stromkabeln etc.), aber auch Metallteilen (wie Drähten, Motoren etc.). Ausgeschlossen sind außerdem
natürliche Phänomene, Blitzschlag, Überflutung sowie die Einwirkung von Seewasser oder -luft, Oxidation, Luftfeuchtigkeit etc. Die
Garantie erlischt, wenn unsere Techniker bei der Prüfung feststellen, dass Schäden am Produkt auf unsachgemäße bzw.
professionelle Verwendung zurückgeführt werden können bzw. Zwecke, für die das Produkt (gemäß Bedienungsanleitung) nicht
bestimmt ist. Die Garantie erlischt, wenn am Produkt manipuliert wurde bzw. Reparaturen durch Personen oder Organisationen
ohne Autorisierung von der Unold AG durchgeführt wurden. Die Garantie gilt nur bei Vorlage des Kaufbelegs / der Rechnung.
Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten
Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an
unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland entstandene Versandkosten zurückerstattet.
Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht
eingeschränkt.
Bitte bewahren Sie die Verpackung des Gerätes für einen eventuellen Versand im Garantie-/Reparaturfall auf.
Natürliche Abnutzung fällt nicht unter die Garantie.
Dieses Produkt ist nur für den häuslichen Gebrauch bestimmt.
BEDIENUNGSANLEITUNG AUFBEWAHREN!
Vertrieb und Service:
UNOLD AG
Mannheimer Straße 4
68766 Hockenheim
Tel.: 06205 9418 0
E-Mail: info@unold.de
Internet: www.unold.de
EN
IMPORTANT SAFETY INFORMATION
Warning! When using the machine the safety rules must be followed. For your own safety bystanders please read these
instructions before operating the Lawn Mower. Please keep the instructions safe for later use Warning! This machine is not
!
intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given supervision or instruction concerning use of the appliances by a person responsible
for their safety. Children should be supervised to ensure that they do not play with the appliance. Safety Notes
• Never allow children or people unfamiliar with the instructions use the product. Local regulations may restrict the age of the
operator. When not in use store the machine out of reach of children.
• Keep children, bystanders and pets away while mowing. Stop using the machine while people, especially children, or pets are
nearby;
• Consider the environment in which you are working. Keep the working area free from wires, sticks, stones and debris, etc.
• Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property.
• Work only in daylight or good arti¬ficial light
• While operating the machine always wear substantial footwear and long trousers. Do not operate the machine when barefoot
or wearing open sandals. Avoid wearing clothing that is loose fitting or that has hanging cords or ties.
• Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged.
Replace worn or damaged blades and bolts in set to preserves balance.
• Before use, examine the power cord and extension cable for damage or ageing. If there are signs of damage, it must be
replaced by a qualified service technician. If the cord becomes damaged during use, disconnect the cord from the supply
immediately.
DO NOT TOUCH THE CORD BEFORE DISCONNECTING THE SUPPLY.
• Wear safety glasses or goggles when operating this tool. Use a face or dust mask whenever the operations take place in dusty
surroundings. Hearing protection should be worn whenever the sound level seems uncomfortable.
• Guard against electric shock. Prevent body contact with earthed or grounded surfaces (e.g. metal railings, lamp posts etc.).
• Before using the machine and after any impact, check for signs of wear or damage and repair as necessary.
• Keep the power and extension cords away from the cutting elements.
• It’s recommended for increased electrical safety to use a Residual Current Device (RCD) with a tripping current of not more
than 30mA. Always check the RCD every time you use it.
• Do not expose the machine to the rain. Avoid operating the machine in wet grass, where feasible.
• Walk, never run when using this machine. Do not pull the machine towards you or walk backward when using the machine.
• Never operate the machine with defective guards or shields, or without safety devices, for examples defectors and/or grass
catchers in place.
• Do not mow excessively steep slopes. Never mow up or down slopes or at an incline greater than 15°.
• Work across the face of slopes, never up and down. Take extreme caution when changing direction on slopes.
• Do not tilt the machine when starting or switching on the motor, except if the machine has to be tilted for starting. In that
case, do not tilt the machine more than absolutely necessary and lift only the part that is away from the operating. Always
ensure that both hands are in the operating position before returning the machine to the ground.
• Do not lift or carry the appliance until the blade has come to a complete standstill.
• Keep your hands and feet well away from the blade. Do not put your hands or feet near or under rotating parts.
• Keep away from discharge openings at all times.
• Switch on, remove the plug from the socket and ensure that moving parts have stopped rotating before leaving the appliance
unattended and before changing, cleaning or inspecting any parts of the appliance or clearing a blockage. After striking a
foreign object. Inspect the machine for damage and make repairs before restarting and operating the machine; • If the
appliance starts to vibrate abnormally or if you hit a foreign object, switch the appliance o and remove the plug from the
socket. Check for any damage to the appliance, replace or repair any damaged parts, check for and tighten any loose parts. •
Take care to keep the mains cable away from the blade. Always be aware of the position of the cable.
WARNING! MAKE SURE THAT THE LAWN MOWER IS SWITCHED OFF AND DISCONNECTED FROM THE MAINS SUPPLY BEFORE
!
PERFORMING ANY ADJUSTMENTS.
KNOW YOUR PRODUCT
1. Switch box
2. Upper handlebar
3. Lower Handlebar
4. Collection box
5. Lock hook
6. Shield
7. Motor cover
8. Main body
9. Height adjuster
Intended Use Your Precision Power Tool Lawn Mower has been designed for mowing grass in a domestic environment only
10. Wheel
11. Knob
12a. Fixed wrench for lower handlebar
12b. Fixed wrench for upper handlebar
13. Handgrip of collection box
14. Handgrip of motor cover
15. Start lever
16. Lock button
17. Power plug
ASSEMBLING THE LOWER HANDLEBAR
• Rotate the fixed wrench (12a) clockwise, and then press the fixed wrench (12a) to the direction of lower handle (3).A
3
12a
ASSEMBLING THE LOWER HANDLEBAR
2
12b
washer
11
3
ASSEMBLING THE HANDLE OF COLLECTION BOX
• Insert the hook to the hole on the collection box and then push another end to the cover and keep it can click into position
ASSEMBLING THE GRASS OF COLLECTION BOX
• Lift the shield of mower (6), put the collection box (4) on the hook of mower (5).
ADJUSTING THE CUTTING HEIGHT
Ensure the switch is in the o position and disconnect the plug from the mains supply.
1. Before making any height adjustments, release switch to turn mower o, wait for blade to stop, unplug mower.
2. The mower has six cutting heights, 25mm, 35mm, 45mm, 55mm, 65mm, 75mm
3. Turn the height adjuster (9) and adjust to the height you want.
OPERATING
The mains voltage (230-240V~) indicated on the rating plate must correspond with the mains power supply. Mains connection fuse:
min. 10A.
1. Insert the mains plug of the unit connection cable into the combined switch /plug.
2. Secure with the cable grip. The loop of the mains cable must be adequately long so that the cable grip can slide from one side
to the other.
Switching on the motor
3. Press the On button on the combined switch/plug. Hold down the on button.
4. Pull the safety level against the handle and hold in position – the safety level does not lock into position.
5. Release the On button.
While mowing, lay the connection cable safety on footpaths and on areas which have already been mown. Switching on the motor
1. Release the safety level. The safety lever automatically returns to the zero position.
WARNING: When the motor has been switched o, the cutter continues running for several seconds – therefore do not touch
the underside of the mower until the cutter has come to a standstill. NOTE: Before switching on the unit, always check the
!
connection cable for signs of damage; only an undamaged connection cable may be used. Damaged connection cables are
highly dangerous
MOWING
1. Before starting the machine adjusts the lawn mower to the cutting height you need. (Refer to section on Lawn Mower Height
Adjustment) 2. Your lawn mower is equipped with a safety switch. To operate the switch, press the lock button then grasp the start
lever to start running. 3. The power will be o when the start lever is released. To start the mower, repeat do step (2) above.
• MOWING PROCEDURE The key to successful electric lawn mowing is a systematic approach to cutting.
Take a few moments to plan your first cut using the principles described here.
After one or two uses you will find the simplest way of cutting your own particular lawn.
1. Lay cord on ground near outlet in neat, loose coils with mower end of cord on top. It is important to arrange cord systematically to avoid annoying loops and knots.
2. Starting at point nearest electrical outlet, move back and forth across lawn.
3. Each lawn with its trees, shrubs, and other obstructions requires a different mowing procedure. A little experimenting will
enable you to choose the easiest method of handling the cord on your lawn.
EMPTYING THE GRASS BOX
1. When the grass box is full. Switch off, disconnect the mower from mains supply and wait until blade has come to standstill.
2. Take the handgrip of collection box (13)
3. Lift the grass box backwards.
4. Empty the grass box
WARNING: When the motor has been switched on, the cutter continues running for several seconds-therefore do not touch
!
the underside of the mower until the cutter has come to a standstill!
MAINTENANCE
NOTE: Before performing any maintenance or cleaning work, always pull out the mains plug!
• Do not spray the unit with water.
• Ingress of water may destroy the switch plug combination unit and the electric motor.
• Clean the unit with a cloth, hand brush, etc.
Expert inspection is required:
• if the lawn mower strikes an object
• if the motor stops suddenly
• if the blade is bent (do not align!)
• if the motor shaft is bent (do not align!)
• if a short-circuit occurs when the cable is connected
• if the gears are damaged
• if the V-belt is defective
REPLACING AND RETARGETING THE MOWING BLADE
At the end of the mowing seasons always re- sharpen the mowing blade or, if required, replace the mowing blade with a new one.
Blade replacement
1. Disconnect the lawn mower from mains supply before removing or re¬tting the blade.
2. Wear heavy duty gloves when handling the blade.
3. Turn the mower over to reveal the blade and blade housing.
4. With one gloved hand, ¬firmly hold the blade.
5. With the other hand remove the blade securing bolt and washer, using the spanner (not supplied).
6. Remove the blade, place the new blade over the central hub and make sure that the two small holes in the blade are located
over the two lugs on the blade housing.
Note: The blade side with texts will face outward
7. Replace the blade securing bolt and washer. Make sure that the blade is securely tightened and correctly fitted before switch
ON.
WARNING: Unbalanced blades will cause the lawn mower to vibrate violently-risk of accident!
!
Storing the unit
After mowing, clean the unit thoroughly. Store the unit in a dry room allow the motor to cool down beforehand.
To reduce storage space, the upper handle can be folded down. Unscrew the wing nuts by approx.6 revolutions.
Caution: Do not trap the electric cable when folding down the handle
!
Loading...
