CAR RADIO

BARCELONA 230

1 011 402 211 001

BRISBANE 230 1 011 402 201 001

Mode d'emploi et de montage

Enjoy it.

Eléments de commande

3 742 91 8

Touche

Déverrouillage de la face avant détachable

Touche MENU

Pression brève : appel/fermeture du menu Pression prolongée : démarrage de la fonction de balayage (Scan)

Touche marche/arrêt

Pression brève : mise en marche de l'autoradio En fonctionnement : coupure du son de l'autoradio (Mute) Pression prolongée : arrêt de l'autoradio Dans le menu : changement de niveau de menu En mode Fast-Browse (Recherche rapide): con rmer la sélection

Bouton de réglage du volume

Dans le menu : sélection de l'option de menu, modi cation du réglage En mode Fast-Browse (Recherche rapide): sélection de la catégorie (uniquement iPod), du dossier et du titre

Fente d'insertion du CD

(uniquement Barcelona 230)

Ecran

Touche /

Dans le menu : sélection de l'option de menu, modi cation du réglage Mode radio : démarrage de la recherche Mode MP3/WMA/iPod : passage au dossier précédent ou au dossier suivant

Touche

Dans le menu : changement de niveau de menu

5 6

11 101214 131516

Mode radio : réglage des stations Autres modes de fonctionnement : sélection du titre

Touche (Eject) (uniquement Barcelona 230)

Ejection du CD

Microphone

Prise USB

;

Prise AUX-IN frontale

Touche

Pression brève : accepter un appel, sélection rapide Pression prolongée : ouverture du répertoire téléphonique du téléphone portable ou activation de la commande vocale

Bloc de touches 1 - 5

Récepteur infrarouge

Touche SRC

Sélection du niveau de mémoire ou de la source audio

Touche DIS

Pression brève : commutation de l'a chage Pression prolongée : commutation de la luminosité de l'écran

Fente d'introduction des cartes SD

Accès uniquement lorsque la face avant est enlevée

Table des matières

Consignes de sécurité ...................................... 4

Symboles utilisés .......................................................4

Sécurité routière ........................................................4

Consignes de sécurité générales ......................... 4

Déclaration de conformité .....................................5

Instructions de nettoyage ................................ 5

Instructions pour l'élimination ........................ 5

Composition de la fourniture .......................... 5

Accessoires spéciaux (non fournis) .....................5

Mise en service .................................................. 5

Remarque importante relative

à la réception radio aux USA et en Asie ............. 5

Mise en place et retrait de la face avant.............. 5

Mise en marche et arrêt ..........................................6

Volume sonore ...........................................................6

Luminosité de l'écran ............................................... 7

Activation et désactivation du mode démo .... 7

Informations routières ..................................... 7

Mode radio ........................................................ 7

RDS.................................................................................. 7

Passage dans le mode radio ou sélection

du niveau de mémoire ............................................8

Réglage des stations ................................................ 8

Mémorisation des stations ou appel des

stations mémorisées ................................................8

Balayage des stations ............................................... 8

Mémorisation automatique de stations

(Travelstore) ................................................................. 9

PTY .................................................................................. 9

Changement de l'a chage ..................................10

Mode CD/MP3/WMA/iPod .............................. 10

Informations de base .............................................10

Sélection du mode CD/MP3/WMA/iPod .........11

Introduction et retrait des CD

(uniquement Barcelona 230) ...............................11

Raccordement et retrait des supports

de données USB .......................................................12

Insertion/retrait de la carte mémoire ...............12

Sélection des titres ..................................................13

Sélection des dossiers (uniquement

dans le mode MP3/WMA/iPod) ..........................13

Recherche rapide .....................................................13

Interruption de la lecture......................................13

Balayage de tous les titres ....................................13

Lecture des titres dans un ordre aléatoire ......13

Répétition de la lecture d'un titre ou

d'un répertoire ..........................................................13

Changement de l'a chage ..................................14

Mode « Parcourir » ...................................................14

Bluetooth® ...................................................... 16

Menu Bluetooth® .....................................................16

Couplage et liaison d'un appareils

Bluetooth® ..................................................................17

Fonctions de téléphonie .......................................17

Mode Streaming Bluetooth® ...............................21

Mode Streaming Bluetooth® via App de

contrôle (téléphone portable Android) ...........21

Autres fonctions du menu Bluetooth®.............22

Sources audio externes .................................. 24

Prise AUX-IN frontale ..............................................24

Réglages de tonalité ....................................... 25

Appel et sortie du menu « AUDIO » ..................25

Réglages dans le menu « AUDIO » .....................25

Réglages utilisateur ........................................ 26

Appel du menu utilisateur et sélection

du menu......................................................................26

Réglages dans le menu « TUNER » .....................26

Réglages dans le menu « DISPLAY » (Ecran) ....28

Réglages dans le menu « VOLUME »

(Volume sonore) ......................................................28

Réglages dans le menu « CLOCK » (Heure) .....29

Réglages dans le menu « VARIOUS » (Divers) ...30

Réglages d'usine ............................................. 31

Informations utiles .........................................31

Garantie.......................................................................31

Service .........................................................................31

Caractéristiques techniques .......................... 32

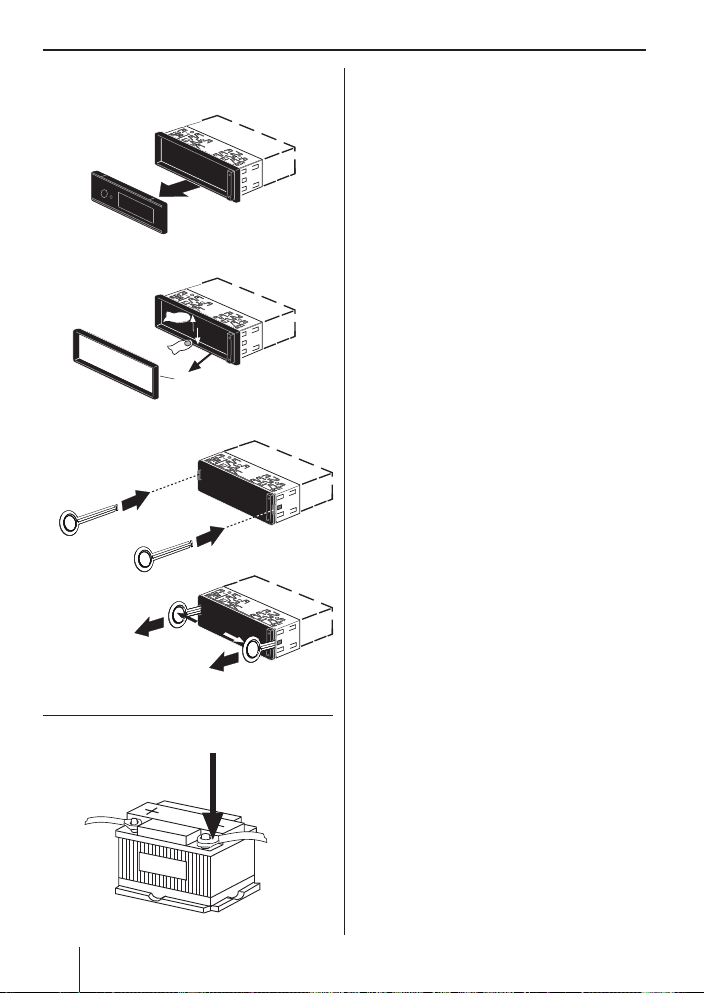

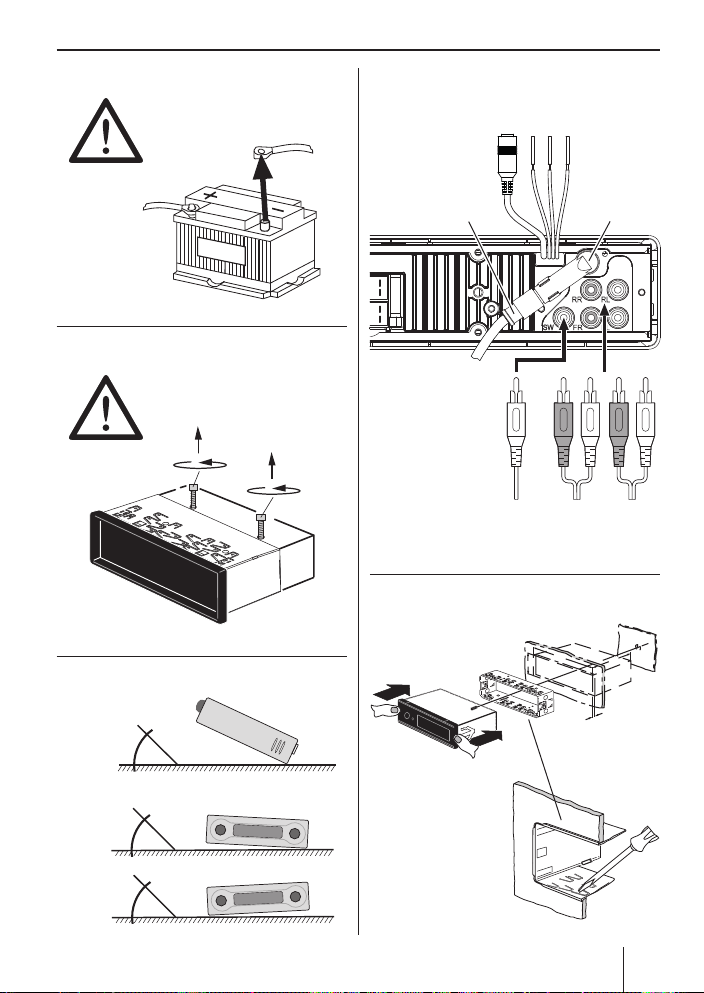

Notice de montage ......................................... 33

Consignes de sécurité

L'autoradio a été fabriqué en fonction de l'état actuel des connaissances techniques et selon les règles techniques de sécurité reconnues. Vous prenez cependant des risques si vous ne suivez pas les consignes de sécurité qui se trouvent dans cette notice.

Cette notice contient des informations importantes pour un montage et une utilisation simples et sûrs de l'autoradio.

• Lisez cette notice avec soin et intégralement avant d'utiliser l'autoradio.

• Conservez cette notice de façon à ce qu'elle soit accessible à tout moment à tous les utilisateurs.

• Remettez toujours l'autoradio à un tiers avec cette notice.

Tenez également compte des notices jointes aux appareils utilisés conjointement à cet autoradio.

Symboles utilisés

Les symboles suivants sont utilisés dans cette notice :

DANGER !

Avertit d'un risque de blessure

ATTENTION !

Avertit de la possibilité d'endommager le lecteur de CD

DANGER !

Avertit de la possibilité d'un volume sonore élevé

Le sigle CE con rme que les directives UE sont respectées.

쏅 Identi e une action

• Identi e une énumération

Sécurité routière

Tenez compte des remarques suivantes relatives à la sécurité routière :

Consignes de sécurité générales

Tenez compte des remarques suivantes pour ne pas vous exposer à un risque de blessure :

Utilisation conforme

Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d'une tension de bord de 12 V et il doit être monté dans une baie DIN. Tenez compte des limites de puissance indiquées dans les caractéristiques techniques. Con ez les réparations, et au besoin le montage, à un spécialiste.

• Utilisez l'appareil de manière à pouvoir

toujours conduire votre véhicule en toute sécurité. En cas de doute, arrêtez-vous dans un

endroit approprié et manipulez l'appareil alors que le véhicule est immobilisé.

• Retirez la face avant ou remettez-la en place

uniquement lorsque le véhicule est à l'arrêt.

• Réglez toujours un volume sonore modéré de manière à protéger votre ouïe et à pouvoir entendre les signaux d'alerte (par ex. de la police). Si vous modi ez le volume sonore pendant une coupure momentanée du son (par ex. lors d'un changement de source audio), la di érence ne sera audible qu'une fois le son rétabli. N'augmentez pas le volume sonore pendant la coupure momentanée du son.

• N'ouvrez pas l'appareil, ne le modi ez pas. L'appareil comporte un laser de classe 1 qui est susceptible de blesser vos yeux (uniquement Barcelona 230).

• N'augmentez pas le volume sonore pendant la coupure momentanée du son, par ex. lors d'un changement de source audio. La modi cation du volume sonore n'est pas audible pendant la coupure du son.

Instructions de nettoyage | Instructions pour l'élimination | Composition de la fourniture | Mise en service

Instructions de montage

Vous n'êtes autorisé à monter l'autoradio que si vous possédez une expérience dans le montage d'autoradios et disposez de bonnes connaissances en électricité automobile. Tenez compte pour cela de la notice de montage qui se trouve à la  n de cette notice d'utilisation.

Déclaration de conformité

Blaupunkt Europe GmbH certi e que les autoradios Barcelona 230 et Brisbane 230 satisfont aux exigences de base et aux autres dispositions applicables des directives 2004/108/CE et 1999/5/CE.

Vous trouverez la déclaration de conformité sur le site Internet www.blaupunkt.com.

Instructions de nettoyage

Les solvants, les produits de nettoyage, les abrasifs et les produits pour l'entretien du poste de conduite et du plastique contiennent des substances susceptibles d'attaquer les surfaces de l'autoradio.

• Pour nettoyer l'autoradio, utilisez uniquement un chi on sec ou légèrement humide.

• Nettoyez au besoin les contacts de la face avant avec un chi on doux imbibé d'alcool de nettoyage.

Instructions pour l'élimination

Ne jetez pas votre ancien appareil avec les ordures ménagères !

Utilisez les systèmes mis à votre disposition pour le retour ou la collecte des anciens appareils en vue de leur élimination.

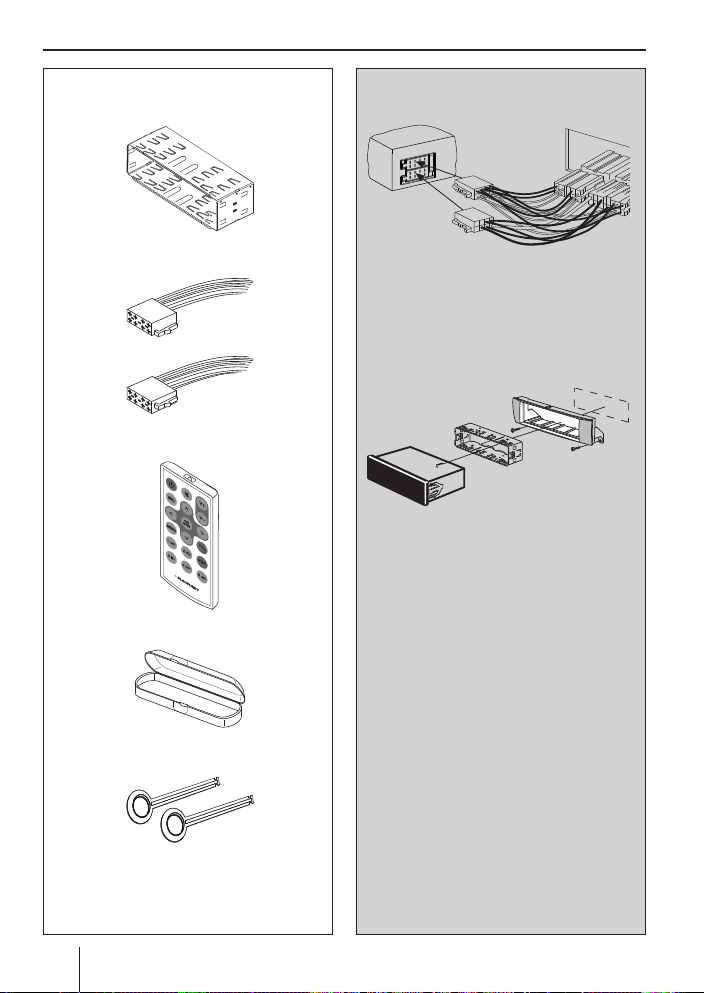

Composition de la fourniture

La fourniture comprend les articles suivants : 1 Autoradio

1 Notice d'utilisation et de montage 1 Etui pour la face avant 1 Cadre support 1 Adaptateur de raccordement d'antenne 2 Outils de démontage

1 Télécommande portable (pile comprise) 1 Câble de raccordement alvéole A 1 Câble de raccordement alvéole B

Accessoires spéciaux (non fournis)

Utilisez uniquement les accessoires spéciaux agréés par Blaupunkt. Renseignez-vous auprès de votre revendeur Blaupunkt ou sur Internet à l'adresse www.blaupunkt.com.

Mise en service

Attention Vis de blocage

(uniquement Barcelona 230)

Avant la mise en service de l'autoradio, assurez-vous que les vis de blocage pour le transport ont été enlevées (voir chapitre « Notice de montage »).

Remarque importante relative à la réception radio aux USA et en Asie

Cet autoradio est conçu pour fonctionner dans di érentes zones avec des plages de fréquences et des technologies d'émission diverses. La zone de réception « EUROPE » est réglée d'usine. En cas d'utilisation de l'autoradio en dehors de l'Europe, parex. aux USA ou en Asie, il faudra commencer par régler une zone de réception appropriée. Les zones de réception « EUROPE », « ASIA » (Asie), «USA» (États-Unis), «S-AMERICA» (Amérique du Sud) et «THAILAND» (Thaïlande) sont disponibles.

La zone de réception radio doit être réglée dans le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « AREA » (Zone de réception)).

Mise en place et retrait de la face avant

Votre autoradio est équipé d'une face avant détachable (Release-Panel) qui le protège contre le vol. Lors de la livraison, la face avant se trouve dans un étui. Pour mettre l'autoradio en marche une fois

Mise en service

monté, vous devez d'abord mettre la face avant en place (voir section « Mise en place de la face avant » dans ce chapitre).

Prenez toujours la face avant avec vous chaque fois que vous quittez le véhicule. Sans cette face avant, l'autoradio n'a aucune valeur pour le voleur.

Attention Risque d'endommagement de la face avant

Ne laissez pas tomber la face avant. Transportez la face avant de manière à ce qu'elle

soit protégée des coups et que les contacts ne puissent pas être encrassés.

N'exposez pas la face avant directement au rayonnement solaire ou à d'autres sources de chaleur.

Evitez que la peau ne touche directement les contacts de la face avant.

Mise en place de la face avant

쏅 Poussez la face avant dans la  xation qui se

trouve sur le bord droit du boîtier.

쏅 Appuyez avec précaution sur la face avant

jusqu'à ce qu'elle se verrouille dans la  xation qui se trouve à gauche.

Retrait de la face avant

쏅 Appuyez sur la touche

rouiller la face avant. Le côté gauche de la face avant se détache de

l'appareil, mais celle-ci ne peut pas tomber car elle est retenue par la  xation droite.

쏅 Déplacer la face avant légèrement vers la

gauche jusqu'à ce qu'elle se détache de la  xation droite.

쏅 Détacher la face avant avec précaution de la

 xation gauche.

Remarque :

L'autoradio s'arrête automatiquement dès que la face avant est retirée.

1 pour déver-

Mise en marche et arrêt

Mise en marche et arrêt avec la touche marche/arrêt

쏅 Pour mettre l'appareil en marche, appuyez sur

la touche marche/arrêt L'autoradio se met en marche.

쏅 Pour arrêter l'appareil, appuyez sur la touche

marche/arrêt pendant plus de 2 secondes.

L'autoradio s'arrête.

Remarque :

Si vous mettez l'autoradio en marche alors que le contact du véhicule est coupé, il s'arrête automatiquement au bout d'une heure a n de ménager la batterie du véhicule.

Mise en marche et arrêt par l'intermédiaire du contact du véhicule

Si l'autoradio est relié à l'allumage du véhicule comme indiqué dans la notice de montage, et s'il n'a pas été arrêté avec la touche marche/arrêt 3, il se met en marche ou s'arrête lorsque le contact est mis ou coupé.

et maintenez-la appuyée

Volume sonore

Réglage du volume sonore

Le volume sonore est réglable par pas de 0 (arrêt) à 50 (maximum).

쏅 Tourner le bouton de réglage du volume

pour modi er le volume sonore.

Remarque :

Si un téléphone est connecté à l'autoradio comme décrit dans la notice de montage, le son de l'autoradio sera coupé lors d'un appel téléphonique. Pendant la coupure du son, «TELEPHONE» s'a che alors à l'écran.

Coupure du son de l'autoradio (Mute)

쏅 Appuyez brièvement sur la touche marche/

arrêt

pour couper le son de l'autoradio ou

réactiver le volume sonore précédent. Pendant la coupure du son, «MUTE» s'a che

alors à l'écran.

Mise en service | Informations routières | Mode radio

Luminosité de l'écran

Vous pouvez commuter manuellement la luminosité de l'écran entre le mode jour et le mode nuit ou celle-ci peut être commutée automatiquement avec l'éclairage du véhicule.

Remarques :

• Vous pouvez sélectionner la commutation manuelle ou automatique de la luminosité de l'écran dans le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « DISPLAY » (Ecran) », option de menu « DIM MODE »).

• Vous pouvez régler la luminosité de l'écran séparément pour le jour et pour la nuit (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « DISPLAY » (Ecran) », options de menu « DIM DAY » (Luminosité jour) et «DIM NIGHT» (Luminosité nuit).

쏅 Appuyez sur la touche DIS

appuyée pendant env. 2 secondes pour commuter manuellement la luminosité de l'écran.

et maintenez-la

Activation et désactivation du mode démo

Le mode démo vous montre les fonctions de l'autoradio sous la forme d'un texte qui dé le sur l'écran. Lorsque vous appuyez sur une touche quelconque, le mode démo est interrompu et vous pouvez utiliser l'appareil.

Vous pouvez activer ou désactiver le mode démo dans le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VARIOUS » (Divers) », option de menu « DEMO MODE »).

Informations routières

Dans la zone de réception « EUROPE », une station FM peut identi er les informations routières grâce au signal RDS. Lorsque la priorité aux informations routières est activée, un message d'information routière est di usé automatiquement, même si l'autoradio ne se trouve pas dans le mode radio.

Lorsque la priorité aux informations routières est activée, le symbole de bouchon ( sur l'écran. Pendant la di usion d'un message d'information routière, « TRAFFIC » (Informations routières) apparaît sur l'écran.

Vous pouvez activer ou désactiver la priorité dans le menu utilisateur (voir chapitre « Réglages utilisateur », sec tion « Réglages dans le menu « TUNER » (Récepteur) », option de menu « TRAFFIC » (Informations routières)).

Remarques :

• Le volume sonore est augmenté pendant la di usion du message d'information routière. Vous pouvez régler le volume sonore minimal pour les messages d'information routière (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VOLUME » (Volume sonore) », option de menu « TA VOLUME » (Volume informations routières)).

• Pour interrompre la di usion du message d'information routière, appuyez sur la touche SRC

) est a ché

Mode radio

RDS

Dans la zone de réception « EUROPE », de nombreuses stations FM émettent, outre leur programme, un signal RDS (Radio Data System) qui propose les fonctions supplémentaires suivantes :

•A chage du nom de la station sur l'écran.

• Reconnaissance des informations routières et autres messages d'information par l'autoradio et possibilité de retransmettre ceux-ci dans les autres modes de fonctionnement (par ex. dans le mode USB).

• Fréquence alternative : lorsque la fonction RDS est activée, l'autoradio se règle automatiquement sur la station que vous écoutez qui fournit le signal le plus puissant.

• Regional : certaines stations répartissent leur programme à certaines heures de la journée en programmes régionaux proposant des émis-

Mode radio

sions di érentes. Si la fonction REGIONAL est activée, l'autoradio se règle uniquement sur la fréquence alternative d'une station qui di use le même programme régional.

Vous pouvez activer et désactiver les fonctions RDS et REGIONAL dans le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », options de menu « RDS AF » et « REGIONAL »).

Passage dans le mode radio ou sélection du niveau de mémoire

쏅 Appuyez sur la touche SRC ? autant de fois

qu'il est nécessaire pour faire apparaître le niveau de mémoire souhaité :

FM1 씮 FM2 씮 FMT 씮 AM 씮 AMT

Remarques :

• Cinq stations au maximum peuvent être mémorisées sur chaque niveau de mémoire.

• Vous pouvez activer ou désactiver des niveaux de mémoire via le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « BANDS » (Sélection de la gamme)). Les niveaux de mémoire désactivés sont sautés lors de la sélection de la source avec la touche

SRC

Réglage des stations

Vous avez plusieurs possibilités pour régler une station :

Réglage manuel des stations

쏅 Appuyez brièvement une ou plusieurs fois

sur la touche quence pas-à-pas ou longuement pour modi er la fréquence rapidement.

Démarrage de la recherche des stations

쏅 Appuyez brièvement sur la touche

pour démarrer la recherche des stations. L'autoradio se règle sur la station suivante qui

peut être reçue.

/ 7 pour modi er la fré-

/ 7

Remarques :

• Pour la zone de réception « EUROPE » : dans la gamme d'ondes FM, seules les stations qui di usent des informations routières sont réglées lorsque la priorité aux informations routières est activée (

• Pour les zones de réception «EUROPE» et «USA» : sur la gamme d'ondes FM, lorsque la fonction PTY est activée, la station suivante dont le type de programme est celui sélectionné actuellement est réglée (voir section «PTY»).

• Vous pouvez régler la sensibilité de la recherche (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « SEEK SENS » (Sensibilité)).

) .

Mémorisation des stations ou appel des stations mémorisées

쏅 Sélectionnez le niveau de mémoire souhaité. 쏅 Réglez au besoin la station souhaitée. 쏅 Appuyez sur la touche de présélection 1 - 5

et maintenez-la appuyée pendant env.

2 secondes pour a ecter la station actuelle à la touche.

- ou -

쏅 Appuyez brièvement sur la touche de pré-

sélection 1 - 5 mémorisée.

pour appeler la station

Balayage des stations

La fonction Scan vous permet soit de balayer chacune des stations réceptionnée ou les stations mémorisées de la gamme d'ondes actuelle.

Remarque :

Vous pouvez régler la durée d'écoute de chaque station lors du balayage (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VARIOUS » (Divers) », option de menu « SCAN TIME » (Durée d'écoute lors du balayage)).

Mode radio

Balayer les stations accessibles

쏅 Appuyez sur la touche MENU

nez-la appuyée pendant env. 2 secondes pour démarrer le balayage.

Pendant le balayage des stations, « SCAN » et la fréquence actuelle ainsi que le niveau de mémoire ou le nom de la station apparaissent à tour de rôle sur l'écran.

쏅 Appuyez brièvement sur la touche MENU

pour continuer d'écouter la station réglée sur le moment.

Balayage des stations mémorisées

쏅 Appuyez sur la touche / 7 pendant

env. 2 secondes pour lancer le balayage. Pendant le balayage, l'emplacement de mé-

moire et la fréquence actuelle ou le nom de la station s'a chent.

쏅 Appuyez brièvement sur la touche

pour continuer à écouter la station actuellement balayée.

Mémorisation automatique de stations (Travelstore)

La fonction Travelstore vous permet de rechercher automatiquement les 5 stations les plus puissantes de la région dans les gammes d'ondes FM et AM et de les mémoriser. La mémorisation s'e ectue sur le niveau de mémoire FMT ou AMT. Les stations déjà mémorisées sur ce niveau de mémoire sont alors e acées.

쏅 Sélectionner un niveau de mémoire de la

gamme d'ondes souhaitée, par ex. FM1 ou AM.

쏅 Appuyez sur la touche SRC

la appuyée pendant env. 2 secondes. Le tuner commence la recherche automa-

tique des stations, « FM TSTORE » ou « AM TSTORE » apparaît sur l'écran. A la  n de la mémorisation, la station occupant l'emplacement mémoire 1 du niveau FMT ou AMT est di usée.

et mainte-

et maintenez-

/ 7

PTY

Dans les zones de réception « EUROPE » et « USA », une station FM peut transmettre le type de programme qu'elle di use, par ex. CULTURE, POP, JAZZ, ROCK, SPORT ou SCIENCES. La fonction PTY vous permet de sélectionner directement des stations di usant un certain type de programme, par ex. du rock ou du sport. N'oubliez pas que la fonction PTY n'est pas proposée par toutes les stations.

Sélection d'un type de programme

Pour sélectionner un type de programme , consultez le chapitre « Réglages utilisateur » sec tion « Réglages dans le menu « TUNER » (Récepteur) », option de menu « PTY TYPE » (Type de programme).

Remarques :

• Pour la zone de réception « EUROPE » :

seules des stations qui di usent des informations routières sont mémorisées lorsque la priorité aux informations routières est activée (

• Si le niveau de mémoire FMT ou AMT est

désactivé (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « BANDS » (Gamme)), il est réactivé automatiquement lors du déclenchement de la fonction Travelstore.

Remarque :

La fonction PTY est disponible uniquement si elle est activée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « PTY »).

Remarque :

Vous pouvez régler la langue dans laquelle les types de programme apparaissent à l'écran (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « TUNER » (Récepteur) », option de menu « PTY LANG » (Langue PTY)).

Mode radio | Mode CD/MP3/WMA/iPod

Recherche des stations

쏅 Appuyez sur la touche

Pendant la recherche, le type de programme sélectionné sur le moment est a ché

Dès qu'une station di usant le type de programme recherché est trouvée, elle reste réglée.

Remarques :

• Si aucune station di usant le type de programme sélectionné n'est trouvée, « PTY NONE » (Aucun PTY) apparaît brièvement sur l'écran, et 2 bips sonores retentissent. La station écoutée en dernier est de nouveau réglée.

• Si la station réglée ou une autre station de la chaîne de stations di use par la suite le type de programme souhaité, l'autoradio quitte automatiquement la station réglée sur le moment ou la source audio actuelle (par ex. le CD) pour passer à la station qui di use le type de programme souhaité. N'oubliez pas que cette fonction n'est pas proposée par toutes les stations.

ou 7.

Changement de l'a chage

쏅 Appuyez sur la touche DIS @ pour commu-

ter entre les a chages suivants:

A chage

ABCDEF Nom de la station

FM1 102.90

P1 102.90

FM1 18:30

P1 18:30

Signi cation

Niveau de mémoire/ fréquence ou Emplacement de mémoire/ fréquence

Niveau de mémoire/heure ou Emplacement de mémoire/ heure

Mode CD/MP3/WMA/iPod

Informations de base

Mode CD/MP3/WMA Barcelona 230:

Cet autoradio vous permet de lire des CD audio (CDDA) et des CD-R/RW avec des  chiers audio, MP3 ou WMA ainsi que des  chiers MP3 ou WMA sur des supports de données USB et sur des cartes SD(HC)/MMC.

Brisbane 230:

Cet autoradio vous permet de lire des  chiers MP3 ou WMA sur un support de données USB et des cartes mémoire SD(HC)/MMC.

Remarques :

• Pour éviter tout problème de fonctionnement, utilisez uniquement des CD portant le logo Compact-Disc.

• Blaupunkt ne peut pas garantir le bon fonctionnement de ses appareils avec des CD protégés contre la copie ainsi qu'avec certains CD vierges, supports de données USB et cartes mémoire disponibles sur le marché.

Pour préparer un support de données MP3/WMA, tenez compte des remarques suivantes :

• Noms pour les titres et les répertoires : – 32 caractères au maximum, extension

« .mp3 » ou « .wma » non comprise (un nombre de caractères plus grand limite le nombre de titres et de dossiers que l'autoradio peut reconnaître)

– Pas de caractères spéciaux

• Formats de CD : CD R/RW, Ø : 12 cm

• Formats de données de CD : ISO 9669 Level 1

et 2, Joliet

• Vitesse de gravage des CD : max. 16x (recom-

mandé)

• Format/système de  chiers USB : Mass Storage

Device (mémoire de masse) / FAT16/32

• Système de  chier de carte mémoire : FAT16/32

Mode CD/MP3/WMA/iPod

• Extensions des  chiers audio : – .MP3 pour les  chiers MP3 – .WMA pour les  chiers WMA

• Fichiers WMA uniquement sans Digital Rights

Management (DRM) et établis avec Windows Media Player à partir de la version 8

• Balise ID3 du MP3 : versions 1 et 2

• Vitesse de transmission pour la génération des

 chiers audio :

– MP3 : 32 à 320 kbps – WMA : 32 à 192 kbps

• Nombre maximal de  chiers et de dossiers :

jusqu'à 20 000 entrées en fonction de la structure des données

Mode iPod

Vous pouvez raccorder de nombreux modèles d'iPod et d'iPhone à l'autoradio par l'intermédiaire de la prise USB et commander la lecture depuis l'autoradio.

Remarque :

Vous trouverez une liste des modèles d'iPod et d'iPhone compatibles à la  n de cette notice. Blaupunkt ne peut garantir le fonctionnement parfait avec les autres modèles d'iPod et d'iPhone.

Utilisez un câble d'adaptation approprié pour relier votre iPod ou votre iPhone à la prise USB de l'autoradio.

Sélection du mode CD/MP3/WMA/ iPod

쏅 Appuyez sur la touche SRC ? autant de fois

qu'il est nécessaire pour faire apparaître la source audio souhaitée :

• « CD (uniquement Barcelona 230) » : CD introduit

• « SD(HC) » : carte mémoire introduite

• « USB » : support de données USB raccordé

• «IPOD»/«IPHONE»: iPod/iPhone raccordé

• « AUX » : source audio externe raccordée

Remarques :

• La source audio en question peut être sélectionnée uniquement lorsqu'un CD approprié est introduit ou que l'appareil correspondant est raccordé.

• Un iPod raccordé est sélectionné la première fois sous « USB », puis sous « IPOD » une fois qu'il est reconnu.

• Dans le cas où l'autoradio doit lire les données de l'appareil ou du support de données raccordé avant de procéder à la reproduction, « READING » (Lecture en cours) est a ché pendant ce temps sur l'écran. La durée de lecture dépend de la capacité et du type de l'appareil ou du support de données. Dans le cas où l'appareil ou le support de données est défectueux ou que les données à transférer ne peuvent pas être reproduites, un message correspondant apparaît sur l'écran (par ex. « USB ERROR » (Erreur USB)).

Introduction et retrait des CD (uniquement Barcelona 230)

Introduction des CD

Risque de destruction du lecteur CD !

Les CD de forme autre que circulaire

mètre (mini CD) ne doivent pas être utilisés. Blaupunkt décline toute responsabilité en cas

d'endommagement du lecteur CD suite à l'utilisation de CD inappropriés.

(shape CD) et les CD de 8 cm de dia-

Remarque :

L'introduction automatique du CD doit s'effectuer sans entrave et sans intervention de votre part.

쏅 Introduisez le CD dans la fente d'insertion du

avec la face imprimée tournée vers

CD le haut, jusqu'à ce que vous rencontriez une résistance.

Mode CD/MP3/WMA/iPod

Le CD est automatiquement inséré et les données qu'il contient sont contrôlées. La lecture dans le mode CD ou MP3 commence ensuite.

Remarque :

Si le CD introduit ne peut pas être lu, « CD ERROR » (Erreur CD) apparaît brièvement sur l'écran et le CD est éjecté automatiquement au bout d'env. 2 secondes.

Retrait des CD

Remarque :

L'éjection du CD doit s'e ectuer sans entrave et sans intervention de votre part.

쏅 Appuyez sur la touche

CD qui se trouve dans l'appareil.

Remarques :

• Si le CD éjecté n'est pas retiré, il est de nouveau entraîné automatiquement dans le lecteur au bout de 10 secondes environ.

• Vous pouvez aussi retirer le CD lorsque l'autoradio est arrêté ou qu'une autre source audio est active.

8 pour éjecter un

Raccordement et retrait des supports de données USB

Raccordement des supports de données USB

쏅 Arrêtez l'autoradio a n que le support de

données puisse être enregistré correctement.

쏅 Tirez le capuchon de protection de la prise

USB : vers l'avant jusqu'à ce qu'il se détache

de la prise USB et rabattez-le vers le bas. 쏅 Raccordez le support de données USB. 쏅 Mettez l'autoradio en marche.

Si le support de données USB est sélectionné

pour la première fois comme source audio, les

données sont d'abord lues.

Remarques :

• Si le support de données USB raccordé ne peut pas être lu, « USB ERROR » (Erreur USB) apparaît brièvement sur l'écran.

• Le temps nécessaire pour la lecture dépend du type et de la capacité du support de données USB.

Retrait des supports de données USB

쏅 Arrêtez l'autoradio a n que le support de

données puisse être désenregistré correcte-

ment. 쏅 Retirez le support de données USB. 쏅 Obturez la prise USB

protection.

avec le capuchon de

Insertion/retrait de la carte mémoire

Insertion de la carte mémoire

쏅 Enlevez la face avant. 쏅 Insérez la carte mémoire face imprimée vers

le haut et contacts en avant dans la fente d'in-

troduction des cartes A, jusqu'à ce qu'elle se

verrouille. 쏅 Remettez la face avant en place.

A la mise en marche, l'appareil sélectionne

automatiquement la carte mémoire comme

source audio. Les données de la carte mé-

moire sont lues. La lecture dans le mode MP3

commence ensuite.

Remarques :

• Si la carte mémoire insérée ne peut pas être lue, le message « SD ERROR » (Erreur SD) apparaît brièvement sur l'écran.

• Le temps nécessaire pour la lecture dépend du type et de la capacité de la carte mémoire.

Retrait de la carte mémoire

쏅 Enlevez la face avant. 쏅 Enfoncez la carte mémoire jusqu'à ce qu'elle

se déverrouille.

쏅 Retirez la carte mémoire de la fente d'intro-

duction des cartes

쏅 Remettez la face avant en place.

Mode CD/MP3/WMA/iPod

Sélection des titres

쏅 Appuyez brièvement sur la touche ou

7 pour passer au titre précédent ou au

titre suivant.

Remarque :

Si le titre actuel est lu pendant plus de 3 secondes, un seul actionnement de la touche

7 entraîne la répétition de la lecture du

titre.

Sélection des dossiers (uniquement dans le mode MP3/WMA/iPod)

쏅 Appuyez sur la touche ou 7 pour

passer au dossier précédent ou au dossier suivant.

Remarque :

Dans le mode iPod, vous passez ainsi au dossier précédent ou suivant de la catégorie du moment, par ex. au genre suivant, si vous avez sélectionné en dernier un titre par l'intermédiaire du genre correspondant sur l'iPod.

Recherche rapide

쏅 Maintenez la touche ou 7 appuyée

jusqu'à ce que la position souhaitée soit atteinte.

Interruption de la lecture

쏅 Appuyez sur la touche 2 = pour inter-

rompre la lecture (« PAUSE ») ou la reprendre.

Balayage de tous les titres

La fonction de balayage (Scan) permet d'entendre le début de tous les titres disponibles.

쏅 Appuyez sur la touche MENU

nez-la appuyée pendant env. 2 secondes pour démarrer le balayage, ou appuyez brièvement sur la touche pour continuer d'écouter le titre lu sur le moment.

et mainte-

Remarque :

Vous pouvez régler la durée d'écoute lors du balayage (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VARIOUS » (Divers) », option de menu « SCAN TIME » (Durée d'écoute lors du balayage)).

Lecture des titres dans un ordre aléatoire

쏅 Appuyez sur la touche 4 MIX = pour passer

d'un des modes de lecture à l'autre :

Mode A chage Signi cation CD*/

MIX ALL Mélange des titres

iPod

MIX DIR

MP3/ WMA

MIX ALL

Gén. MIX OFF Lecture normale

* Uniquement Barcelona 230 Si la fonction MIX est activée, le symbole MIX

(mélanger tous les titres) ou . MIX ger les titres du dossier actuel) est a ché sur l'écran.

Mélange des titres du dossier actuel

Mélange des titres du support de données

(mélan-

Répétition de la lecture d'un titre ou d'un répertoire

쏅 Appuyez sur la touche 3 RPT = pour passer

d'un des modes de lecture à l'autre :

Mode A chage Signi cation CD*/

RPT TRACK Répétition du titre

iPod

RPT TRACK Répétition du titre

MP3/ WMA

RPT DIR

Gén. RPT OFF Lecture normale

* Uniquement Barcelona 230

Répétition du dossier

Mode CD/MP3/WMA/iPod

Si la fonction RPT est activée, le symbole

(répéter le titre) ou (répéter

le dossier) est a ché sur l'écran.

Changement de l'a chage

쏅 Appuyez une ou plusieurs fois sur la touche

DIS @ pour passer d'un a chage à l'autre :

Mode A chage Signi cation

T01 00:15

CD*

T01 03:37

T01 18:30

FILE Nom du  chier ² FOLDER Nom du dossier ² SONG Titre ¹ ARTIST Interprète ¹ ALBUM Nom d'album ¹

MP3/

GENRE Genre ³

WMA/

PLAY 00:15 Durée de lecture

iPod

TOTAL 03:37 Durée du titre CLOCK18:30 Heure

ALL INFO

* Uniquement Barcelona 230 ¹ Le titre, le nom de l'interprète et le nom de

l'album doivent être mémorisés en tant que balise ID3 pour pouvoir être a chés.

² Le nom du  chier et du dossier n'est a ché

qu'en mode MP3/WMA.

³ L'information du genre n'est disponible

qu'en mode iPod.

Numéro du titre et durée de lecture

Numéro et durée du titre

Numéro de titre et heure

Toutes les informations a chées sous forme de dé lement de texte

Mode « Parcourir »

Dans le mode « Parcourir », vous pouvez accéder à un titre en particulier du support de données MP3/WMA ou de l'iPod et le sélectionner sans que la lecture ne soit interrompue.

Mode « Parcourir » en mode MP3/WMA

Dans le mode MP3/WMA, vous pouvez sélectionner et lire un titre dans un répertoire du support de données.

쏅 Appuyez sur la touche 1

le mode « Parcourir » dans le mode MP3/WMA. Le symbole

le symbole (titre) ou (dossier) s'a che.

Remarque :

Vous pouvez quitter le mode « Parcourir » à tout moment en appuyant sur la touche

쏅 Appuyez sur la touche

dossiers du support de données. Le dossier actuel est a ché sur l'écran.

쏅 Appuyez une ou plusieurs fois sur la touche

/ 7 ou maintenez la touche enfoncée

pour sélectionner un autre dossier.

쏅 Appuyez sur la touche

titre du dossier sélectionné. Le premier titre du dossier apparaît sur l'écran.

Remarque :

Vous pouvez revenir à la liste des dossiers en appuyant sur la touche 7.

쏅 Appuyez une ou plusieurs fois sur la touche

/ 7 ou maintenez la touche enfoncée

pour sélectionner un autre titre.

쏅 Appuyez sur la touche

La lecture commence. Vous quittez le mode « Parcourir ».

clignote sur l'écran. En outre,

= pour appeler

7 pour a cher les

7 pour a cher le

7 pour lire le titre.

Mode CD/MP3/WMA/iPod

Mode «Parcourir» dans le mode iPod

En mode iPod, vous pouvez sélectionner et lire les titres via les catégories «ARTISTS» (Interprètes), «ALBUMS», « GENRES », «PLAYLISTS» (listes de lecture) ou «AUD-BOOKS» (livres audio).

쏅 Appuyez sur la touche 1 = pour activer le

mode Parcourir en mode iPod. Le symbole

clignote à l'écran. De plus, le symbole (catégories) ou (titre) apparaît. La première catégorie, «ARTISTS», s'a che.

Remarques :

• Appuyez sur la touche 1

= pendant

env. 2 secondes pour appeler directement la catégories « PLAYLISTS» (listes de lecture).

• Vous pouvez à tout moment quitter le mode Parcourir en appuyant sur la touche

쏅 Appuyez une ou plusieurs fois sur la touche

/ 7 pour sélectionner une autre caté-

gorie.

쏅 Appuyez sur la touche

7 pour a cher les

dossiers disponibles de la catégorie. Le premier dossier de la catégorie sélection-

née est a ché à l'écran (p. ex. «JAZZ» dans la catégorie «GENRES»).

Remarque :

Appuyez sur la touche

7 pour retourner à

la liste des catégories.

쏅 Appuyez une ou plusieurs fois sur la touche

/ 7 ou maintenez la touche enfoncée

pour sélectionner un autre dossier.

쏅 Appuyez sur la touche

7 pour a cher les

titres disponibles dans le dossier. Le premier titre du dossier s'a che à l'écran.

Remarque :

Appuyez sur la touche

7 pour retourner à

la liste des dossiers.

쏅 Appuyez une ou plusieurs fois sur la touche

/ 7 ou maintenez la touche enfoncée

pour sélectionner un autre titre.

쏅 Appuyez sur la touche

7 pour écouter le

titre. La lecture commence. Vous quittez le mode

«Parcourir».

Sélection rapide des titres (Fast-Browsing)

La fonction Fast-Browsing permet d'accéder plus rapidement aux titres. Au lieu des touches de direction

, utilisez le bouton de réglage du volume 4 et la touche marche/arrêt 3 pour sélectionner et con rmer les entrées de la liste :

Fonction Mode

« Parcourir »

Sélectionner des entrées

dans les listes Con rmer des

entrées

Revenir au niveau supérieur

Mode de sélec-

tion rapide

Bouton de réglage du volume

Touche marche/

arrêt

Sélectionner

l'option «<<<»

et con rmer

Vous pouvez activer et désactiver la sélection rapide (Fast-Browsing) dans le menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VARIOUS » (Divers) », option de menu « BROWSE » (Sélection rapide)).

Remarque :

Lorsque la fonction de sélection rapide (FastBrowsing) est activée, vous ne pouvez pas modi er le volume sonore ou couper le son de l'autoradio (Mute) dans le mode « Parcourir ». Quittez d'abord pour cela le mode « Parcourir » en appuyant sur la touche 1

= ou

en démarrant la lecture du titre.

Bluetooth®

Vous pouvez raccorder l'autoradio à d'autres appareils compatibles Bluetooth®, tels que des téléphones portables via Bluetooth®. Vous pouvez utiliser l'autoradio avec son microphone intégré comme dispositif mains libres pour les téléphones portables connectés et commander la sortie audio d'appareils Bluetooth® pour une di usion par les haut-parleurs de l'autoradio (Streaming Bluetooth®).

Remarque:

Pour la téléphonie mains libres, vous pouvez également raccorder un microphone externe (voir chapitre «Notice de montage»).

La technologie Bluetooth® est une liaison sans  l à portée réduite. Pour l'établissement et le maintien d'une liaison, les appareils Bluetooth® doivent se trouver à proximité de l'autoradio (dans le véhicule). Pour établir une liaison Bluetooth®, vous devez d'abord coupler l'autoradio et l'appareil Bluetooth®. Une fois les appareils couplés, une liaison Bluetooth® est établie automatiquement. Cette liaison dure tant que l'appareil Bluetooth® reste à portée de l'autoradio. Si la liaison est interrompue, par ex. lorsque le téléphone portable se trouve hors de portée de l'autoradio, elle est automatiquement rétablie dès que vous vous trouvez de nouveau à portée de réception. Vous ne pouvez connecter qu'un seul appareil Bluetooth® à l'autoradio. Lorsque vous connectez un nouvel appareil à l'autoradio, la liaison avec un appareil est automatiquement interrompue. Vous pouvez coupler jusqu'à 5 appareils Bluetooth® di érents à l'autoradio et établir rapidement et confortablement la liaison entre un de ces appareils et l'autoradio.

Menu Bluetooth®

Dans le menu Bluetooth®, vous trouvez toutes les fonctions concernant le couplage, la liaison et la gestion des appareils Bluetooth®.

Appel du menu Bluetooth®

pour

7 dans

쏅 Appuyez brièvement sur la touche MENU

pour ouvrir le menu utilisateur.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que l'option de menu « BLUETOOTH » soit sélectionnée.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu Bluetooth®.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que l'option de menu souhaitée

soit sélectionnée. 쏅 E ectuez les réglages (voir sections suivantes). 쏅 Appuyez brièvement sur la touche MENU

pour quitter le menu.

Remarques:

• Le menu Bluetooth® est quitté automatiquement env. 30 secondes après le dernier actionnement de touche et l'a chage de la source audio actuelle réapparaît sur l'écran.

• Si vous appuyez sur la touche le menu, vous revenez au niveau supérieur du menu.

• Dans le cas où un processus Bluetooth® est en cours de déroulement (parex. l'établissement de la liaison avec le dernier appareil connecté), les fonctions du menu Bluetooth® sont bloquées. Si vous essayez pendant ce temps d'ouvrir le menu Bluetooth®, «LINK BUSY» (Liaison occupée) est a ché sur l'écran. Si vous souhaitez interrompre le processus Bluetooth® et ouvrir le menu Bluetooth®, appuyez sur la touche

Bluetooth®

Couplage et liaison d'un appareils Bluetooth®

Remarques:

• Vous pouvez coupler jusqu'à 5 appareils Bluetooth® avec cet autoradio. Avant de pouvoir coupler un autre appareil, vous devez annuler le couplage d'un des appareils déjà couplés (voir chapitre « Autres fonctions du menu Bluetooth® », section «Gestion des appareils couplés»). Si vous essayez de coupler un autre appareil Bluetooth®, le message «PHONE LIST FULL – PLEASE DELETE ENTRIES FROM LIST » (Liste du téléphone pleine – Veuillez e acer une entrée de la liste) apparaît.

• Si une liaison avec un appareil Bluetooth® est en cours, elle est automatiquement coupée lorsque vous couplez et connectez un autre appareil.

쏅 Sélectionner l'option de menu « PAIRING »

(Pairage) dans le menu Bluetooth®.

쏅 Appuyer sur la touche marche/arrêt

coupler un appareil Bluetooth®. «PRESS > TO CONFIRM» s'a che à l'écran.

쏅 Appuyer sur la touche

«ENTER PIN» (Entrer code PIN) apparaît sur l'écran et le code PIN (par défaut « 1234 ») actuellement enregistré s'a che. De plus, l'icône Bluetooth® peut à présent être détecté par un appareil Bluetooth® pendant env. 2 minutes et la liaison peut être établie.

쏅 Contrôlez si l'autoradio  gure sur votre appa-

reil Bluetooth®: (nom Bluetooth® «BP 230 BT»).

쏅 Établissez la liaison à partir de votre appareil

Bluetooth®. Entrez pour cela le code PIN a ché par l'autoradio.

« PAIRED » (Couplé), puis « CONNECTED » (Connecté) s'a chent à l'écran dès que l'autoradio et l'appareil Bluetooth® sont couplés et connectés.

clignote. L'autoradio

Remarques:

• Si aucune connexion ne peut être établie, « CONNECT FAILED » (Échec de la connexion) apparaît brièvement sur l'écran.

• Quand un appareil Bluetooth® est connecté avec l'autoradio, l'icône Bluetooth® s'a che à l'écran.

• Si le dernier appareil connecté n'est pas trouvé une fois l'autoradio en marche, celui-ci essaie éventuellement de se connecter à un autre appareil couplé. Si aucun appareil n'est trouvé, «NO DEVICE» (Aucun appareil) apparaît brièvement sur l’écran.

Fonctions de téléphonie

Accepter/refuser un appel entrant

Lors d'un appel entrant, « CALL » (Appel) et le numéro de l'appelant s'a chent en alternance à l'écran. Le son de la source audio actuelle est coupé et la tonalité d'appel retentit par les hautparleurs de l'autoradio.

pour

Remarque:

Si le numéro de l'appelant n'est pas transmis «PRIVATE » (Inconnu) s'a che à la place du numéro. Si le numéro de l'appelant est enregistré avec un nom dans l'autoradio, le nom de l'entrée et le numéro s'a chent.

쏅 Appuyez sur la touche

l'appel. «CALL» (Appel) et la durée de la communica-

tion apparaissent sur l'écran.

쏅 Appuyez sur la touche 5

l'appel ou terminer la conversation en cours. « CALL END » (Appel terminé) apparaît sur

l'écran.

Remarques:

• Pendant la communication, vous pouvez modi er le volume sonore avec le bouton de réglage du volume de l'appareil par une pression brève sur la touche marche/arrêt 3.

< pour accepter

= pour refuser

ou couper le son

Bluetooth®

• Vous pouvez prérégler le volume sonore de reproduction de la conversation au menu utilisateur (voir chapitre « Réglages utilisateur », section « Réglages dans le menu « VOLUME » (Volume sonore) », option de menu « TEL VOL» (Volume sonore mains-libres)).

• Lorsque l'autoradio est éteint alors que le contact est mis, il s'allume automatiquement lors d'un appel entrant. Vous pouvez alors prendre l'appel via le kit mains libres. À la  n de la communication, l'autoradio s'éteint de nouveau automatiquement.

Passer un appel

쏅 Sélectionner l'option de menu « DIAL NEW

NUMBER» (Composer nouveau numéro) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu d'entrée. Vous pouvez à présent entrer un numéro

de téléphone pouvant comporter jusqu'à 20 positions:

쏅 Tournez le bouton de réglage du volume

a n de sélectionner un chi re pour la position correspondante.

쏅 Appuyez sur la touche

ou 7 pour passer à la position suivante ou revenir à la position précédente.

Remarques:

• Vous pouvez également passer à la position suivante en appuyant sur la touche marche/arrêt

• Pendant l'entrée du numéro de téléphone, vous ne pouvez pas modi er le volume sonore ou couper le son de l'autoradio (Mute)

쏅 Appuyez sur la touche

< pour appeler

le numéro saisi. «CALLING» (Appel en cours) et le numéro de

téléphone sélectionné apparaissent à tour de rôle sur l'écran.

Dès que votre correspondant décroche, «CALL» (Appel) et la durée de la communication sont a chés sur l'écran.

Appel d'une entrée du répertoire téléphonique

Remarque:

Cette fonction est disponible uniquement lorsque le répertoire téléphonique du téléphone portable connecté a été transféré dans l'autoradio (voir chapitre « Autres fonctions du menu Bluetooth®», section «Transfert du répertoire téléphonique du téléphone portable dans l'autoradio»).

쏅 Sélectionner l'option de menu «PHONEBOOK»

(Répertoire téléphonique) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le répertoire téléphonique. La première entrée du répertoire télépho-

nique s'a che à l'écran.

pour

Remarque:

Si le répertoire téléphonique n'a pas encore été transféré, le message «PHONEBOOK NOT AVAILABLE » (Répertoire téléphonique pas disponible) apparaît brièvement sur l'écran.

- ou -

쏅 Sélectionner l'option de menu «PB SEARCH»

(Recherche de répertoire téléphonique) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt 3 pour

ouvrir le menu d'entrée.

쏅 Tournez le bouton de réglage du volume

pour sélectionner la première lettre de l'entrée recherchée.

쏅 Appuyez sur la touche marche/arrêt

con rmer la sélection. L'écran a che alors la première entrée du

répertoire téléphonique commençant par la lettre sélectionnée.

Remarque:

Si le répertoire téléphonique ne contient pas d'entrée avec la première lettre sélectionnée, «NOT FOUND» (Non trouvé) s'a che brièvement.

쏅 Tournez le bouton de réglage du volume

pour sélectionner l'entrée souhaitée.

pour

Bluetooth®

쏅 Appuyez sur la touche < pour appeler

le numéro. «CALLING» (Appel en cours) et le numéro de

téléphone sélectionné apparaissent à tour de rôle sur l'écran.

Remarque:

Vous pouvez également composer une entrée du répertoire téléphonique par l'intermédiaire de la sélection rapide (voir la section « Sélection rapide d'entrées du répertoire téléphonique» dans ce chapitre).

Passer un appel avec la commande vocale (Voice Dial)

Remarque:

Cette fonction est disponible uniquement lorsque le téléphone portable connecté reconnaît la commande vocale.

쏅 Sélectionner l'option de menu «VOICE DIAL»

(Commande vocale) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

pour

activer la reconnaissance vocale. Le son de l'autoradio est coupé et « SPEAK

NOW» (Parler à présent) est a ché.

쏅 Indiquez le nom du correspondant souhaité.

Remarques:

• En cas d'absence de liaison Bluetooth®

lors de l'activation de la reconnaissance vocale, « VOICE DIAL FAILED – NO BT CONNECTION » (Échec de la commande vocale – Aucune liaison Bluetooth) s'af che brièvement.

• Si le nom indiqué n'est pas reconnu ou

que le délai imparti pour la reconnaissance vocale a expiré, «DIAL FAILED» (Échec de la sélection) s'a che brièvement.

• Vous pouvez interrompre la reconnais-

sance vocale en appuyant sur la touche

• N'oubliez pas que la durée de reconnais-

sance vocale est limitée et qu'elle dépend du téléphone portable.

• Vous pouvez également activer la reconnaissance vocale par l'intermédiaire de la sélection rapide (voir section « Sélection rapide pour commande vocale » dans ce chapitre).

Mémorisation de numéros de téléphone dans l'autoradio

Vous pouvez mémoriser des numéros de téléphone dans l'autoradio et les composer avec la sélection rapide(voir section suivante). Un numéro de téléphone est mémorisé pour le téléphone connecté actuellement et il est disponible uniquement pour ce téléphone. L'autoradio peut mémoriser jusqu'à cinq numéros de téléphone pour cinq appareils couplés.

쏅 Entrez le numéro de téléphone comme indi-

qué dans la section «Passer un appel».

쏅 Appuyez sur la touche mémoire souhaitée

1 - 5

et maintenez-la appuyée pendant env. 2 secondes pour mémoriser le numéro uniquement.

- ou -

쏅 Appuyez sur la touche

7 pendant env.

2 secondes pour saisir un nom pour l'entrée. Vous pouvez à présent entrer un nom pou-

vant comporter jusqu'à 15 positions :

쏅 Tournez le bouton de réglage du volume

a n de sélectionner un caractère pour la position correspondante.

쏅 Appuyez sur la touche

ou 7 pour passer à la position suivante ou revenir à la position précédente.

Remarque:

Vous pouvez également passer à la position suivante en appuyant sur la touche marche/

arrêt

쏅 Appuyez sur la touche mémoire souhaitée

1 - 5

et maintenez-la appuyée pendant env. 2 secondes pour mémoriser le numéro et le nom.

«NUMBER SAVED» (Numéro mémorisé) apparaît brièvement sur l'écran. Vous revenez ensuite dans le menu Bluetooth®, option de menu «DIAL NEW NUMBER» (Composer nouveau numéro).

Bluetooth®

Remarques :

• Un numéro a ecté auparavant à la touche mémoire est remplacé.

• Si le couplage d'un téléphone est annulé, les numéros mémorisés pour ce téléphone sont e acés automatiquement.

Sélection rapide d'un numéro de téléphone quelconque ou du numéro sélectionné ou mémorisé en dernier

La sélection rapide vous permet de passer un appel sans devoir d'abord sélectionner la fonction correspondante dans le menu Bluetooth®.

Pour rappeler le dernier numéro sélectionné,

쏅 appuyez sur la touche

Le numéro sélectionné en dernier apparaît sur l'écran.

Remarque:

Si aucun téléphone portable n'est connecté, le menu Bluetooth® s'ouvre. L'option de menu «PAIRING» (Pairage) est sélectionnée.

쏅 Appuyez sur la touche

< pour appeler

le numéro.

Pour rappeler un numéro mémorisé,

쏅 appuyez sur la touche 쏅 Appuyez sur une touche de mémoire 1 - 5

pour composer le numéro mémorisé.

Remarque:

Si aucun numéro n'est a ecté à la touche mémoire sélectionnée, «NO NUMBER» (Aucun numéro) est a ché brièvement sur l'écran.

쏅 Appuyez sur la touche

< pour appeler

le numéro.

Pour rappeler un numéro quelconque,

쏅 appuyez sur la touche 쏅 Appuyez sur la touche marche/arrêt

pour ouvrir le menu d'entrée et entrer un numéro (entrez le numéro de téléphone comme décrit dans la section «Passer un appel»).

쏅 Appuyez sur la touche

< pour appeler

le numéro.

Sélection rapide d'entrées du répertoire téléphonique

Remarque :

Cette fonction est disponible uniquement

• lorsque le répertoire téléphonique du téléphone portable raccordé a été transféré dans l'autoradio (voir chapitre «Autres fonctions du menu Bluetooth® », section «Transfert du répertoire téléphonique du téléphone portable dans l'autoradio»).

• lorsque la sélection rapide est réglée pour les entrées du répertoire téléphonique (voir chapitre «Autres fonctions du menu Bluetooth® », section « Réglage de la fonction des touches pour la sélection rapide»).

Pour sélectionner et appeler une entrée du répertoire téléphonique par l'intermédiaire de la sélection rapide,

쏅 appuyez sur la touche

< pendant env.

2 secondes. La première entrée du répertoire télépho-

nique ou la fonction de recherche d'entrées dans le répertoire téléphonique s'a che à l'écran.

쏅 Tournez le bouton de réglage du volume

pour sélectionner l'entrée souhaitée.

쏅 Appuyez sur la touche

< pour composer

le numéro.

Sélection rapide pour la commande vocale (Voice Dial)

Remarque :

Cette fonction est disponible uniquement

• lorsque le téléphone portable connecté reconnaît la commande vocale.

• lorsque la sélection rapide est réglée pour la commande vocale (voir chapitre «Autres fonctions du menu Bluetooth® », section «Réglage de la fonction des touches pour la sélection rapide»).

Pour activer la reconnaissance vocale avec la sélection rapide,

쏅 appuyez sur la touche

< pendant env.

2 secondes.

Bluetooth®

Le son de l'autoradio est coupé et « SPEAK NOW» (Parler à présent) est a ché.

쏅 Indiquez le nom du correspondant souhaité.

Mode Streaming Bluetooth®

Vous pouvez di user de la musique d'un appareil Bluetooth® par les haut-parleurs de l'autoradio si l'appareil audio prend en charge le pro l Bluetooth® A2DP (Advanced Audio Distribution Pro le).

Activation du mode Streaming Bluetooth®

쏅 Appuyez sur la touche SRC

«BT-STREAM» s'a che à l'écran. La lecture commence.

Remarques:

• Le mode Bluetooth® Streaming peut être sélectionné uniquement lorsque la liaison avec un appareil audio approprié est établie.

• Si la liaison avec l'appareil Streaming est perdue en cours de lecture, «DISCON NECTED» (Déconnecté) s'a che à l'écran et l’autoradio retourne à la source audio précédente.

Sélection des titres

쏅 Appuyez brièvement sur la touche

pour passer au titre précédent ou au titre suivant.

Interruption de la lecture

쏅 Appuyez sur la touche 2

rompre la di usion («PAUSE») ou la reprendre.

jusqu'à ce que

/ 7

= pour inter-

Mode Streaming Bluetooth® via App de contrôle (téléphone portable Android)

L'App « Android Music Player Series 230 » de Blaupunkt permet, via le mode « Parcourir», de sélectionner et de di user des  chiers de musique archivés sur un téléphone portable Android. Pour ce faire, l'App doit être installée sur le téléphone portable Android. Vous pouvez télécharger l'App «Android Music Player Series 230» sur Internet à l'adresse www.blaupunkt.com.

Si vous utilisez un téléphone portable Android avec App de contrôle pour di user de la musique, vous devez activer le mode App au menu Bluetooth® (voir chapitre «Autres fonctions du menu Bluetooth®», à la section «Réglage de l'application pour le mode Streaming Bluetooth®»).

Lancement du Streaming Bluetooth® via App de contrôle

쏅 Appuyez sur la touche SRC

«ANDROID» s'a che à l'écran. La lecture commence. Pendant la lecture, l'écran a che des informa-

tions de balise ID3, telles que le nom du titre, l'interprète, le nom de l'album, etc. Le logo Android s'a che également.

L'App «Android Music Player Series 230» ne permet pas seulement la commande via les touches de l'autoradio, mais les titres musicaux sont divisés en certaines catégories musicales à l'aide des balises ID3. Vous pouvez alors sélectionner et di user des titres musicaux de manière rapide et confortable via le mode Parcourir de l'autoradio (voir chapitre « Mode CD-/MP3-/WMA-/iPod », section «Mode Parcourir»).

Remarques:

• Le mode Streaming Bluetooth® via l'App « Android Music Player Series 230 » est uniquement disponible sur les téléphones portables avec système d'exploitation Android 2.3 et supérieur. De plus, le téléphone portable doit être compatible avec les pro ls Bluetooth® SPP (Serial Port Pro le) et A2DP (Advanced Audio Distribution Pro le).

• Vous trouverez une liste des téléphones portables Android à compatibilité certi ée sur Internet à l'adresse www.blaupunkt.com. Blaupunkt ne peut garantir le fonctionnement parfait avec d'autres téléphones portables Android.

• Si la liaison avec le téléphone portable est perdue en cours de lecture, «DISCONNECTED » (Déconnecté) s'a che brièvement à l'écran et l'autoradio retourne à la source audio précédente.

jusqu'à ce que

Bluetooth®

Autres fonctions du menu Bluetooth®

Modi cation du code PIN Bluetooth®

L'autoradio a été con guré en usine avec le code PIN Bluetooth® « 1234 » que vous devez par ex. entrer sur le téléphone portable lors du couplage de celui-ci. Vous pouvez modi er ce code PIN.

쏅 Sélectionnez dans le menu Bluetooth® l'op-

tion de menu «PIN EDIT» (Modi er PIN).

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu d'entrée. Vous pouvez à présent entrer le code PIN:

쏅 Tournez le bouton de réglage du volume

a n de sélectionner un chi re pour la position correspondante.

쏅 Appuyez sur la touche

à la position suivante ou revenir à la position précédente.

Remarques:

• Vous pouvez également passer à la position suivante en appuyant sur la touche marche/arrêt

• Pendant l'entrée du code PIN,, vous ne pouvez pas modi er le volume sonore ni couper le son de l'autoradio (Mute).

쏅 Appuyez sur la touche

qu'il est nécessaire pour vous placer au-delà de la dernière position a n de con rmer le code PIN entré et revenir au menu Bluetooth®.

Gestion des appareils couplés

Le menu Bluetooth® vous permet de gérer les appareils Bluetooth® couplés. La liste des appareils a che les noms ou les adresses Bluetooth® des appareils couplés. Vous avez ici les possibilités suivantes:

• Couper la liaison avec l’appareil Bluetooth® connecté actuellement

• Établir une liaison avec un des appareils Bluetooth® couplés

• Annuler le couplage des appareils Bluetooth®

쏅 Au menu Bluetooth®, sélectionnez l'option de

menu «PHONE LIST» (Liste d'appareils).

ou 7 pour passer

7 autant de fois

pour

쏅 Appuyez sur la touche marche/arrêt

ouvrir la liste des appareils. Le premier appareil de la liste est a ché.

Remarque:

Dans le cas où aucun appareil n’est couplé, « EMPTY LIST » (Liste vide) apparaît brièvement sur l’écran.

쏅 Tournez le bouton de réglage du volume

pour sélectionner un autre appareil. Vous disposez des options suivantes : Pour connecter l'appareil sélectionné,

쏅 appuyez sur la touche

Dès que l'appareil est connecté, « CON-

NECTED » (Connecté) apparaît brièvement

sur l'écran et vous revenez dans le menu

Bluetooth®.

Remarque :

Si aucune liaison ne peut être établie,

«CONNECT FAILED» (Échec de la liaison) ap-

paraît brièvement sur l'écran. Si l'appareil est

déjà connecté, « CONNECT EXIST » (Liaison

existe) apparaît brièvement sur l'écran. Pour couper la liaison avec l'appareil a ché,

쏅 appuyez sur la touche 5

« DISCONNETED » (Déconnecté) apparaît

brièvement sur l'écran, et vous revenez dans

le menu Bluetooth®.

Remarque :

Si l'appareil n'était pas connecté, « NO

CONNECTION» (Pas connecté) apparaît briè-

vement sur l'écran. Pour annuler le couplage de l'appareil sélectionné,

쏅 appuyez sur la touche 5

nez-la appuyée pendant env. 2 secondes.

«DELETED » (Annulé) apparaît sur l'écran et

vous revenez dans le menu Bluetooth®.

Remarque :

Si le couplage d'un téléphone est annulé, les

numéros mémorisés pour ce téléphone et

le répertoire téléphonique transféré pour ce

téléphone sont e acés automatiquement.

= et mainte-

pour

Bluetooth®

Annuler le couplage de tous les appareils Bluetooth®

Le menu Bluetooth® vous permet de découpler tous les appareils Bluetooth® couplés.

쏅 Au menu Bluetooth®, sélectionnez l'option

de menu « DELETE ALL PAIRED DEVICES » (Supprimer tous les appareils couplés).

쏅 Appuyez sur la touche marche/arrêt

«PRESS > TO CONFIRM» s'a che à l'écran.

쏅 Appuyez sur la touche

tous les appareils. «DELETED» (Annulé) apparaît brièvement sur

l’écran.

Remarque:

Dans le cas où aucun appareil n’est couplé, « EMPTY LIST » (Liste vide) apparaît brièvement sur l’écran.

Transfert du répertoire téléphonique du téléphone portable dans l'autoradio

Vous pouvez transférer le répertoire téléphonique du téléphone portable connecté dans l'autoradio pour appeler des entrés du répertoire depuis l'autoradio.

Remarques :

• L'autoradio reprend uniquement les entrées du téléphone et pas celle de la carte SIM du téléphone.

• Le répertoire téléphonique n'est pas e acé du téléphone portable par le transfert.

L'autoradio peut mémoriser les répertoires téléphoniques des téléphones couplés jusqu'à un nombre total d'entrées de 1000. Si plusieurs numéros sont mémorisés pour un contact (par ex. le numéro du téléphone  xe, le numéro du téléphone portable, le numéro du bureau, etc.), chaque numéro fait l'objet d'une entrée distincte dans l'autoradio.

Chaque entrée comporte un numéro et un nom avec 20 caractères ou chi res au maximum pour chacun.

7 pour découpler

Remarque :

N'arrêtez pas l'autoradio pendant le transfert du répertoire téléphonique. Si vous arrêtez l'autoradio ou si l'alimentation électrique de l'autoradio est interrompue pour une raison quelconque, vous devez redémarrer le transfert.

쏅 Sélectionner l'option de menu «DOWNLOAD

P–BOOK» (Charger répertoire téléphonique) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt 3.

«PRESS > TO CONFIRM» s'a che à l'écran.

쏅 Appuyez sur la touche

répertoire téléphonique. « PHONEBOOK DOWNLOADING – PLEASE

WAIT » (Répertoire téléphonique en cours de chargement – Veuillez patienter) s'a che.

Lorsque le transfert est terminé, «DOWNLD COMPLETE» (Chargement terminé) apparaît brièvement sur l'écran.

Remarques :

• Pour interrompre le transfert, appuyez sur la touche 5

• Dans le cas où le transfert du répertoire téléphonique échoue, « DOWNLOAD FAILED» (Échec du chargement) apparaît brièvement sur l'écran.

• Si le répertoire téléphonique excède la capacité mémoire de l'autoradio, « PHONEBOOK FULL » (Répertoire téléphonique plein) apparaît brièvement sur l'écran. Les entrées du répertoire téléphonique transférées jusque là restent mémorisées.

• Si vous avez complété le répertoire téléphonique ou modi é des entrées de votre téléphone portable depuis le dernier transfert, vous pouvez réactualiser le répertoire de l'autoradio en e ectuant de nouveau le transfert. Si la capacité mémoire de l'autoradio est dépassée, e acez d'abord le répertoire téléphonique déjà transféré (voir section suivante) ou annulez au besoin le couplage d'un autre téléphone portable

7 pour transférer le

Bluetooth® | Sources audio externes

a n d'e acer le répertoire téléphonique correspondant dans l'autoradio (voir section «Gestion des appareils couplés» ce chapitre

• Si vous introduisez un CD pendant le transfert, la lecture ne démarre qu'une fois le transfert terminé.

E acement du répertoire téléphonique du téléphone portable dans l'autoradio

Vous pouvez e acer le répertoire téléphonique du téléphone portable connecté.

Remarque :

Le téléphone reste connecté.

쏅 Sélectionner l'option de menu « DELETE

P–BOOK » (E acer répertoire téléphonique) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

«PRESS > TO CONFIRM» s'a che à l'écran.

쏅 Appuyez sur la touche

le répertoire téléphonique. « EMPTY LIST » (Liste vide) apparaît briève-

ment sur l'écran.

Réglage de la fonction des touches pour la sélection rapide

Vous pouvez sélectionner si une longue pression sur la touche répertoire téléphonique ou ouvre la fonction de recherche d'entrées de répertoire téléphonique ou active la commande vocale.

쏅 Sélectionner l’option de menu «SOFTKEY »

(Touche programmable) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour basculer entre les réglages

«PB SEARCH» (Recherche de répertoire téléphonique), «PHONEBOOK» (pour répertoire téléphonique) et «VOICE DIAL » (pour commande vocale).

7 pour supprimer

< active directement le

dans

pour

Régler l'application pour le mode Streaming Bluetooth®

Sélectionnez l'application (Mode A2DP ou Mode App) à utiliser pour le mode Streaming.

쏅 Sélectionnez l’option de menu «BT MUSIC »

(Musique BT) dans le menu Bluetooth®.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour basculer entre les réglages «A2DP MODE» (Mode A2DP) et «APP MODE» (Mode App).

pour

Sources audio externes

Prise AUX-IN frontale

Danger ! Risque élevé de blessure par la  che.

frontale dépasse et peut provoquer des blessures en cas d'accident. L'utilisation d'une  che droite ou d'un adaptateur entraîne un risque de blessure élevé.

Pour cette raison, nous recommandons l'utilisation d'un jack coudé.

Dès qu'une source audio externe, comme p. ex. un baladeur MP3 est raccordé à la prise AUX-IN frontale ner. «AUX» est ensuite a ché sur l'écran.

La  che introduite dans la prise AUX-IN

;

, la touche SRC ? permet de la sélection-

Réglages de tonalité

Dans le menu « AUDIO », vous pouvez e ectuer les réglages suivants :

• Réglage du niveau des graves et des aiguës

• Réglage de la répartition gauche/droite (balance) ou avant/arrière (fader) du volume sonore

• Réglage du relèvement des graves à faible volume sonore (X-Bass)

• Sélection d'un pro l de tonalité (Presets)

• Activation/désactivation de la sortie du subwoofer

• Réglage de la temporisation d'enclenchement d'un ampli cateur externe

Appel et sortie du menu « AUDIO »

쏅 Appuyez brièvement sur la touche MENU 2

pour ouvrir le menu utilisateur.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que l'option de menu « AUDIO » soit sélectionnée.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu « AUDIO ».

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que l'option de menu souhaitée

soit sélectionnée. 쏅 E ectuez les réglages (voir section suivante). 쏅 Appuyez brièvement sur la touche MENU

pour quitter le menu.

Remarques :

• Le menu est quitté automatiquement env. 16 secondes après le dernier actionnement de touche et l'a chage de la source audio actuelle réapparaît sur l'écran.

• Si vous appuyez sur la touche le menu, vous revenez au niveau supérieur du menu.

• Dans ce menu, vous ne pouvez pas modi er le volume sonore ni couper le son de l'autoradio (Mute).

pour

7 dans

Réglages dans le menu « AUDIO »

BASS

Niveau des graves. Réglage : –7 à +7.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que le niveau souhaité soit sélectionné.

TREBLE

Niveau des aiguës. Réglage : –7 à +7.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que le niveau souhaité soit sélectionné.

BALANCE

Répartition gauche/droite du volume sonore. Réglage : L9 (à gauche) à R9 (à droite).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que la répartition du volume sonore souhaitée soit réglée.

FADER

Répartition avant/arrière du volume sonore. Réglage : F9 (à l'avant) à R9 (à l'arrière).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que la répartition du volume sonore souhaitée soit réglée.

X-BASS

Relèvement des graves à faible volume sonore. Réglages: ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

pour

Réglages de tonalité | Réglages utilisateur

PRESETS (Pro l de tonalité)

Sélection des préréglages de l'égaliseur. Réglages : POP, ROCK, CLASSIC, EQ OFF (pro l désactivé, pas de préréglage).

쏅 Appuyez sur la touche marche/arrêt 3 pour

modi er le réglage.

pour

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

SUB-OUT (Sortie du subwoofer)

Activer§désactiver la sortie du subwoofer. Réglages: ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

AMP DELAY (Temporisation d'activation)

Réglage de la temporisation d'enclenchement d'un ampli cateur raccordé. Réglages : 0,5/1,0/ 1,5/2,0/2,5 secondes et OFF (désactivée; pas de temporisation).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que la temporisation souhaitée soit réglée.

Réglages utilisateur

Appel du menu utilisateur et sélection du menu

쏅 Appuyez brièvement sur la touche MENU 2

pour ouvrir le menu utilisateur.

Dans le menu utilisateur, vous pouvez trouver les réglages utilisateur dans les menus suivants :

• TUNER

• AUDIO (voir chapitre « Réglages de tonalité »)

• DISPLAY (Ecran)

• VOLUME (Volume sonore)

• CLOCK (Heure)

• VARIOUS (Divers)

• BLUETOOTH (voir chapitre «Bluetooth®»)

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que le menu souhaité soit sélectionné.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu sélectionné.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que l'option de menu souhaitée

soit sélectionnée. 쏅 E ectuez le réglage (voir sections suivantes). 쏅 Appuyez brièvement sur la touche MENU

pour quitter le menu.

Remarques :

• Le menu est quitté automatiquement env. 16 secondes après le dernier actionnement de touche et l'a chage de la source audio actuelle réapparaît sur l'écran.

• Si vous appuyez sur la touche 7 dans le menu, vous revenez au niveau supérieur du menu.

• Dans ce menu, vous ne pouvez pas modi er le volume sonore ni couper le son de l'autoradio (Mute).

pour

Réglages dans le menu « TUNER »

TRAFFIC (Informations routières) (uniquement zone de réception EUROPE)

Possible uniquement dans le mode radio FM : activation et désactivation de la priorité aux informations routières. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt 3 pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Lorsque la priorité aux informations routières est activée, le symbole

est a ché sur l'écran.

Réglages utilisateur

BANDS (Sélection de la gamme)

Activer ou désactiver les niveaux de mémoire. Niveaux de mémoire pouvant être désactivés : FM2, FMT, AM, AMT.

쏅 Appuyez sur la touche marche/arrêt 3 pour

ouvrir le menu.

쏅 Tournez le bouton de réglage du volume

jusqu'à ce que le niveau de mémoire souhaité soit réglé.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour commuter entre les réglage ON (marche, activation du niveau de mémoire) et OFF (arrêt, désactivation du niveau de mémoire).

Les niveaux de mémoire désactivés sont sautés lors de la sélection de la source avec la touche SRC

Remarque :

Si un niveau de mémoire est désactivé, les stations mémorisées sur ce niveau sont conservées.

REGIONAL (uniquement zone de réception EUROPE)

Possible uniquement dans le mode radio FM : activation et désactivation de la fonction REGIONAL. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

SEEK SENS (Sensibilité)

Réglage de la sensibilité de la recherche de stations. Réglage: LOW (basse), HIGH (haute).

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

RDS AF

Activation ou désactivation de la fonction RDS. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Remarque :

Si la zone de réception « ASIA » (Asie), « USA », « S-AMERICA » (Amérique du Sud) ou « THAILAND » est sélectionnée, la fonction RDS est désactivée automatiquement. Le nom de la station reste a ché sur l'écran.

PTY (uniquement zones de réception EUROPE et USA)

Activation ou désactivation de la fonction PTY. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

PTY TYPE (Type de programme)

Possible uniquement avec la fonction PTY activée : sélection du type de programme.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un type de programme disponible à l'autre.

PTY LANG (Langue PTY)

Possible uniquement avec la fonction PTY activée : sélection de l'a chage du type de programme. Réglages : ENGLISH (Anglais), DEUTSCH (Allemand), FRANCAIS.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'une langue à l'autre.

Réglages utilisateur

AREA (Zone de réception)

Sélection de la zone de réception radio. Réglage : EUROPE, ASIA (Asie), USA, S-AMERICA (Amérique du Sud), THAILAND (Thaïlande).

쏅 Appuyez sur la touche marche/arrêt 3 pour

ouvrir le menu.

pour

쏅 Tournez le bouton de réglage du volume

pour passer d'une zone de réception à l'autre.

쏅 Appuyez sur la touche marche/arrêt

sélectionner une zone de réception. «PRESS > TO CONFIRM» apparaît sur l'écran.

쏅 Appuyez sur la touche

la zone de réception sélectionnée.

7 pour con rmer

Réglages dans le menu « DISPLAY » (Ecran)

DIM MODE

Sélection de la commutation automatique ou manuelle de la luminosité de l'écran pour le jour ou la nuit. Réglage : AUTO (la luminosité de l'écran change automatiquement avec l'allumage ou de l'extinction de l'éclairage du véhicule), MAN (la luminosité de l'écran peut être réglée manuellement).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour e ectuer le réglage souhaité.

La commutation automatique de la luminosité de l'écran est possible uniquement si votre autoradio est branché comme décrit dans le notice de montage et si votre véhicule dispose du raccordement correspondant.

DIM DAY/DIM NIGHT

Réglage de la luminosité de l'écran pour le jour (DIM DAY) ou pour la nuit (DIM NIGHT). Réglage: 1 à 16.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour régler la luminosité de l'écran souhaitée.

pour

SCROLL (Dé lement)

Sélection de l'a chage unique ou de l'a chage continu (répété) de texte qui dé le (par ex. des noms de  chier MP3). Réglages : 1X (a chage unique), ON (marche, a chage continu).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

pour

Réglages dans le menu « VOLUME » (Volume sonore)

ON VOLUME (Volume sonore à la mise en marche)

Réglage du volume sonore à la mise en marche. Réglage: 1 à 50.

pour

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour régler le volume sonore à la mise en marche souhaité.

LAST VOL (Dernier volume sonore)

Quand vous réglez LAST VOL, lors de la mise en marche, c'est le volume sonore sélectionné avant l'extinction qui est réactivé. Réglages : ON (marche), OFF (arrêt).

Danger ! Volume sonore élevé

Le volume sonore à la mise en marche

peut surprendre par son niveau lorsque le réglage LAST VOL (Volume sonore réglé en dernier) est sélectionné et que le volume réglé au moment de l'arrêt de l'autoradio était élevé.

Réglez toujours un volume modéré.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Réglages utilisateur

TA VOLUME (Volume pour informations routières) (uniquement zone de réception EUROPE)

Réglage du volume sonore minimal pour les messages d'information routière. Réglage : 1 à 50.

쏅 Appuyez sur la touche marche/arrêt 3 pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour régler le volume sonore.

TEL VOL (Volume mains libres)

Réglage du volume sonore pour la communication avec la fonction mains libres. Réglage: 1 à 50.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour régler le volume sonore.

Remarque:

Au cours d'une conversation téléphonique, vous pouvez modi er le volume sonore directement avec le bouton de réglage du volume

BEEP

Activation et désactivation du bip de con rmation. Réglages : ON (marche), OFF (arrêt).

Remarque :

Le bip de con rmation retentit également lors de la mémorisation des stations radio, même si le réglage OFF (arrêt) est sélectionné.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Réglages dans le menu « CLOCK » (Heure)

CLK DISP (A chage permanent de l'heure)

Activation et désactivation de l'a chage permanent de l'heure. Réglages : ON (marche), OFF (arrêt).

pour

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Si l'a chage permanent de l'heure est activé, l'heure est a chée sur l'écran. Ce n'est qu'en cas d'actionnement d'une touche que la source audio correspondante est a chée. L'heure est de nouveau a chée 16 secondes après le dernier actionnement de touche.

HOUR MODE (Mode d'a chage de l'heure)

Sélection du mode d'a chage de l'heure sur 12 heures ou sur 24 heures. Réglages : 12, 24.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

SET CLOCK (Réglage de l'heure)

Réglage de l'heure.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

vers la gauche pour régler le nombre des heures.

쏅 Tournez le bouton de réglage du volume

vers la droite pour régler le nombre des minutes.

Remarque :

Lors du réglage de l'heure dans le mode d'a chage sur 12 heures (MODE 12H), l'heure est précédée de « A » pour le matin et de « P » pour l'après-midi.

Réglages utilisateur

RDS CLOCK (Réglage automatique de l'heure) (uniquement zone de réception EUROPE)

Activation et désactivation du réglage automatique de l'heure à partir des données d'heure envoyées via RDS. Réglages : ON (marche), OFF (arrêt).

Remarque:

Il se peut que l'heure réglée à partir des données d'heure ne soit pas correcte, même en cas de réception d'une station RDS.

쏅 Appuyez sur la touche marche/arrêt

pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Réglages dans le menu « VARIOUS » (Divers)

DEMO MODE

Activation et désactivation du mode démo. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt 3 pour

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

Dans le mode démo, les fonctions de l'autoradio sont présentées par un texte qui dé le sur l'écran.

BROWSE (Sélection rapide)

Activation ou désactivation de la sélection rapide des titres dans le mode « Parcourir » avec le bouton de réglage du volume

et la touche marche/

arrêt 3. Réglages : ON (marche), OFF (arrêt).

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

pour

SCAN TIME (Durée d'écoute lors du balayage)

Réglage de la durée d'écoute lors du balayage en secondes. Réglages : 4/8/12/16/60 secondes.

쏅 Appuyez sur la touche marche/arrêt

modi er le réglage.

쏅 Tournez le bouton de réglage du volume

pour passer d'un réglage à l'autre.

SWC (Con guration de la télécommande au volant)

Con guration des touches d'une télécommande au volant raccordée.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu.

쏅 Tournez le bouton de réglage du volume

pour passer d'une fonction à l'autre.

쏅 Appuyez sur la touche marche/arrêt

sélectionner une fonction.

쏅 Appuyez pendant env. 1 seconde sur la touche

requise de la télécommande au volant, pour a ecter la touche à la fonction sélectionnée.

VERSION

A cher la version actuelle du logiciel de la radio.

쏅 Appuyez sur la touche marche/arrêt

ouvrir le menu.

쏅 Tournez le bouton de réglage du volume

pour basculer entre l'a chage du numéro de version du logiciel système et le logiciel Bluetooth.

NORMSET (Réinitialisation)

Retour au réglages d'usine de l'autoradio.

쏅 Appuyez sur la touche marche/arrêt

«PRESS > TO CONFIRM» apparaît sur l'écran.

쏅 Appuyez sur la touche

7 pour valider la

réinitialisation. L'autoradio s'arrête et les réglages d'usine

sont repris. Si un CD se trouve dans le lecteur de CD, l'autoradio se remet automatiquement en marche (uniquement Barcelona 230).

pour

Réglages d'usine | Informations utiles

Réglages d'usine

Réglage d'usine importants dans le menu utilisateur :

Option de menu Réglage d'usine AREA EUROPE FM2 / FMT / AM / AMT ON RDS AF* ON REGIONAL* OFF TRAFFIC* OFF SEEK SENS HIGH PTY** OFF ON VOLUME 20 TA VOLUME* 20 BEEP ON BROWSE ON SCAN TIME 8SEC DIM MODE MAN HOUR MODE 24H SET CLOCK 00:00

* Uniquement dans la zone de réception

« EUROPE »

** Uniquement dans les zones de réception

« EUROPE » et «USA»

Vous pouvez reprendre les réglages d'usine dans le menu utilisateur (voir chapitre « Réglages utilisateur », sec tion « Réglages dans le menu « VARIOUS » (Divers) », option de menu « NORMSET » (Réinitialisation)).

Informations utiles

Garantie

Notre garantie constructeur s'étend à tous nos produits achetés à l'intérieur de l'Union Européenne. Pour les appareils vendus en dehors de l'Union européenne, les conditions de garantie applicables sont celles dé nies par notre représentant agréé dans le pays. Vous pouvez consulter les conditions de garantie sur le site www.blaupunkt.com.

Service

Dans certains pays, Blaupunkt propose un service d'enlèvement et de réparation.

Vous pouvez contrôler si ce service est disponible dans votre pays à l'adresse www.blaupunkt.com.

Si vous souhaitez recourir à ce service, vous pouvez e ectuer une demande d'enlèvement de votre autoradio par Internet.

Caractéristiques techniques

Alimentation électrique

Tension de service : 10,5 – 14,4 V

Consommation de courant

En fonctionnement : < 10 A 10 s après l'arrêt : < 3,5 mA

Ampli cateur

Puissance de sortie : 4 x 22 watts sinus pour

14,4 V sur 4 ohms.

4 x 50 watts max.

Tuner

Gammes d'ondes Europe/Asie/Thaïlande: FM (OUC) : 87,5 – 108 MHz AM (OM) : 531 – 1 602 kHz

Gamme d'ondes USA : FM (OUC) : 87,7 – 107,9 MHz AM (OM) : 530 – 1 710 kHz

Gammes d'ondes Amérique du Sud : FM (OUC) : 87,5 – 107,9 MHz AM (OM) : 530 – 1 710 kHz

FM - Bande passante : 30 – 15 000 Hz

CD (uniquement Barcelona 230)

Bande passante : 20 – 20 000 Hz

Sortie préampli cateur

4 canaux : 4 V

Sensibilité d'entrée

Prise AUX-IN frontale : 300 mV / 10 kΩ

Dimensions et poids

l x H x P (avec adaptateur de raccordement d'antenne) :

Barcelona 230 : 178 x 52 x 170 mm Brisbane 230 : 178 x 52 x 116 mm

Poids : Barcelona 230 : env. 1,55 kg Brisbane 230 : env. 0,79 kg

Sous réserves de modi cations

Notice de montage

Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Débrancher le pôle (-) de la batterie ! Respec-

ter les consignes de sécurité du constructeur automobile !

• Veiller à n’endommager aucune pièce du véhi-

cule en perçant des trous.

• La section du câble (+) et (-) ne doit pas dépas-

ser 1,5 mm².

• Ne pas brancher les connecteurs du véhi-

cule sur la radio !

Les câbles d’adaptation nécessai res pour le type de véhicule sont disponibles auprès des revendeurs BLAUPUNKT.

• En fonction du modèle, votre véhicule peut

di érer de cette description. Nous déclinerons toute responsabilité en cas de dommages causés par des erreurs de montage ou de connexion et en cas de dommages consécutifs.

Si les indications décrites ici ne s’appliquent au montage que vous voulez e ectuer, adressez-vous à votre revendeur Blaupunkt, votre constructeur automobile ou notre service d’assistance téléphonique.

Pour le montage d’un ampli cateur, les masses d’appareil doivent être d’abord connectées avant de connecter les  ches pour les connecteurs Line Out.

Les masses des appareils externes ne doivent pas être raccordées à la masse de l’autoradio (boîtier).

Notice de montage

Materiel de montage fourni

Disponible en option

7 607 621 …

Kits de montage

7 608 … …

Notice de montage

12V

2. Uniquement Barcelona 230

Microphone In

Antenna

(Subwoofer)

Sub Out

SWC-2

GND

SWC-1

Steering wheel remote control

connection

Preamp Out (4 channels)

182

Antenna

165

0° - 30°

+/– 10°

1-20

Notice de montage

Démontage

12V

1 NC 1 Speaker out RR+ 2 Telephone Mute 2 Speaker out RR– 3 NC 3 Speaker out RF+ 4 Permanent +12V 4 Speaker out RF– 5 Auto antenna* 5 Speaker out LF+ 6 Illumination 6 Speaker out LF– 7 Kl.15/Ignition 7 Speaker out LR+ 8 Ground 8 Speaker out LR–

Switched power supply +12 V / max. 150 mA

Notice de montage

Relais

+12V

Kl. 15 +12V

Sous réserve de modi cations !

Telephone Mute

4 ohms

+12V

12V

Supported iPod/ iPhone devices

Our product can support below listed iPod/ iPhone generations:

• iPod touch (5th generation)

• iPod touch (4th generation)

• iPod classic

• iPod nano (6th generation)

• iPhone 5s

• iPhone 5c

• iPhone 5

• iPhone 4s

“Made for iPod” and “Made for iPhone” mean that an electronic accessory has been designed to connect speci cally to iPod, iPhone respectively, and has been certi ed by the developer to meet Apple performance standards.

Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.

Please note that the use of this accessory with iPod, iPhone may a ect wireless performance. iPhone, iPod are trademarks of Apple Inc., registered in the U.S. and other countries.

This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft.

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc.

Android is a trademark of Google Inc.

personal use only.

Prière de conserver soigneusement la carte d’autoradio remplie !

Passport

06/14

Name: ......................................................................................................................

Type: ......................................................................................................................

Serial no.: BP ...............................................................................................................

1 011 402 _ _ _ 001

Blaupunkt Europe GmbH

Robert-Bosch-Straße 200

D-31139 Hildesheim

http://www.blaupunkt.com

Blaupunkt Barcelona 230, BRISBANE 230 User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
