Blaupunkt 5VH 400NP, 5VF 402NP, 5VH 402NP, 5VF 400NP User Manual [de]
GH*HEUDXFKVDQOHLWXQJ
&%$
5HVHWVHF
3URJUDP
5HVHW
6WDUW
VHF
de
3
Inhaltsverzeichnis
8Bestimmungsgemäßer
Gebrauch . . . . . . . . . . . . . . . . . 4
(Sicherheitshinweise . . . . . . . . . 4
Bevor Sie das Gerät
in Betrieb nehmen . . . . . . . . . . . . . . 5
Bei der Anlieferung . . . . . . . . . . . . . . . 5
Bei der Installation . . . . . . . . . . . . . . . 5
Im täglichen Betrieb . . . . . . . . . . . . . . 7
Türverriegelung . . . . . . . . . . . . . . . . . . 7
Bei auftretenden Schäden . . . . . . . . . 7
Bei der Entsorgung. . . . . . . . . . . . . . . 7
7Umweltschutz . . . . . . . . . . . . . . 9
Verpackung . . . . . . . . . . . . . . . . . . . . 9
Altgeräte . . . . . . . . . . . . . . . . . . . . . . . 9
*Gerät kennen lernen . . . . . . . . . 9
Bedienblende . . . . . . . . . . . . . . . . . . . 9
Geräteinnenraum . . . . . . . . . . . . . . . 10
+Enthärtungsanlage/
Spezialsalz . . . . . . . . . . . . . . . . 10
Einstellen . . . . . . . . . . . . . . . . . . . . . 10
Wasserhärtetabelle . . . . . . . . . . . . . . 11
Verwendung von Spezialsalz . . . . . . 11
Reiniger mit Salzkomponente . . . . . . 12
Enthärtung ausschalten . . . . . . . . . . 12
,Klarspüler . . . . . . . . . . . . . . . . 12
Klarspülermenge einstellen. . . . . . . . 13
Klarspülernachfüllanzeige
ausschalten . . . . . . . . . . . . . . . . . 13
-Geschirr . . . . . . . . . . . . . . . . . . 14
Nicht geeignet . . . . . . . . . . . . . . . . . 14
Glas- und Geschirrschäden . . . . . . . 14
Einräumen . . . . . . . . . . . . . . . . . . . . 14
Ausräumen . . . . . . . . . . . . . . . . . . . . 14
Tassen und Gläser . . . . . . . . . . . . . . 15
Töpfe . . . . . . . . . . . . . . . . . . . . . . . . 15
Besteckkorb . . . . . . . . . . . . . . . . . . . 15
Etagere . . . . . . . . . . . . . . . . . . . . . . . 16
Klappstacheln . . . . . . . . . . . . . . . . . . 16
Kleinteilehalter . . . . . . . . . . . . . . . . . 16
Messerablage . . . . . . . . . . . . . . . . . . 16
Korbhöhe verstellen . . . . . . . . . . . . . 17
.Reiniger . . . . . . . . . . . . . . . . . . . 18
Reiniger einfüllen . . . . . . . . . . . . . . . 18
Kombireiniger . . . . . . . . . . . . . . . . . . 19
/Programmübersicht . . . . . . . . . 21
Programmauswahl . . . . . . . . . . . . . . 22
Hinweise für Testinstitute . . . . . . . . . 22
0Zusatzfunktionen . . . . . . . . . . . 22
Zeit sparen (VarioSpeed) . . . . . . . . . 22
IntensivZone . . . . . . . . . . . . . . . . . . . 22
Hygiene. . . . . . . . . . . . . . . . . . . . . . . 22
Halbe Beladung . . . . . . . . . . . . . . . . 22
Extra Trocknen . . . . . . . . . . . . . . . . . 22
1Gerät bedienen . . . . . . . . . . . . . 23
Programmdaten . . . . . . . . . . . . . . . . 23
Aquasensor . . . . . . . . . . . . . . . . . . . 23
Gerät einschalten . . . . . . . . . . . . . . . 23
Optische Anzeige während des
Programmablaufes . . . . . . . . . . . . . . 24
Zeitvorwahl . . . . . . . . . . . . . . . . . . . . 24
Programmende . . . . . . . . . . . . . . . . . 24
Programm unterbrechen . . . . . . . . . . 25
Programm abbrechen. . . . . . . . . . . . 25
Programmwechsel . . . . . . . . . . . . . . 25
Intensivtrocknung . . . . . . . . . . . . . . . 25
de Bestimmungsgemäßer Gebrauch
4
2Reinigen und warten . . . . . . . . 26
Gesamtzustand der Maschine . . . . . 26
Spezialsalz und Klarspüler . . . . . . . . 26
Siebe . . . . . . . . . . . . . . . . . . . . . . . . 27
Sprüharme . . . . . . . . . . . . . . . . . . . . 27
3Störung, was tun? . . . . . . . . . . 28
Abwasserpumpe. . . . . . . . . . . . . . . . 28
Störungstabelle . . . . . . . . . . . . . . . . . 29
4Kundendienst . . . . . . . . . . . . . 37
5Aufstellen und anschließen . . 37
Lieferumfang . . . . . . . . . . . . . . . . . . . 37
Sicherheitshinweise . . . . . . . . . . . . . 37
Anlieferung . . . . . . . . . . . . . . . . . . . . 38
Technische Daten . . . . . . . . . . . . . . . 38
Aufstellung . . . . . . . . . . . . . . . . . . . . 38
Abwasseranschluss . . . . . . . . . . . . . 38

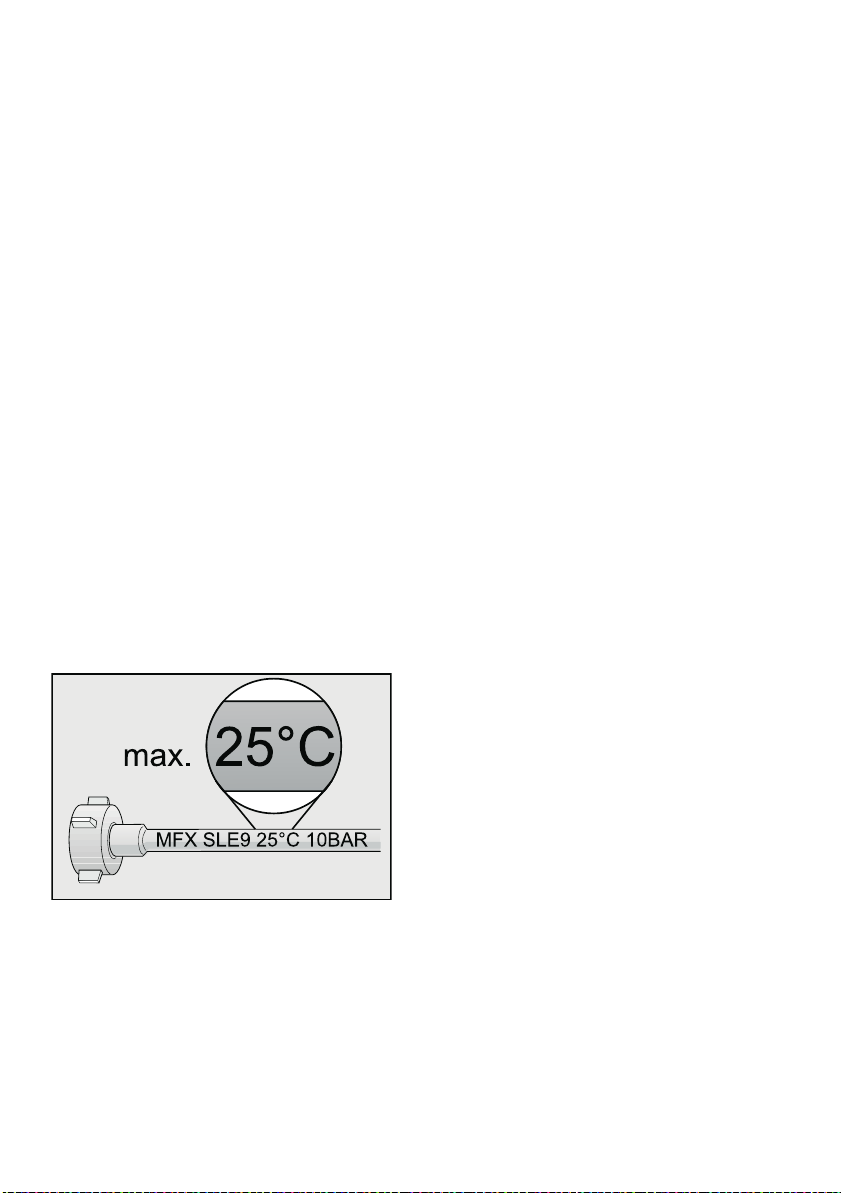

Trinkwasseranschluss. . . . . . . . . . . . 39
Elektrischer Anschluss . . . . . . . . . . . 39
Demontage . . . . . . . . . . . . . . . . . . . . 40
Transport . . . . . . . . . . . . . . . . . . . . . 40
Frostsicherheit
(Entleeren des Gerätes) . . . . . . . . 40
8 Bestimmungsgemäßer
Gebrauch
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für den
häuslichen Gebrauch im
Privathaushalt und das
häusliche Umfeld bestimmt.
Benutzen Sie den
Geschirrspüler nur im
Haushalt und nur zum
angegebenen Zweck: Dem
Spülen von
Haushaltsgeschirr.
( Sicherheitshinweise
Sicherheitshinweise
Kinder ab 8 Jahren oder
Personen, die aufgrund ihrer
Physis, Sensorik oder geistigen
Fähigkeit oder ihrer
Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, das
Gerät sicher zu bedienen,
dürfen dieses Gerät nicht ohne
Aufsicht oder Anweisung durch
eine verantwortliche Person
benutzen.
Sicherheitshinweise de
5
Bevor Sie das Gerät
in Betrieb nehmen
Lesen Sie Gebrauchs- und
Montageanleitung aufmerksam
durch! Sie enthalten wichtige
Informationen über Aufstellen,
Gebrauch und Wartung
des Gerätes.
Bewahren Sie alle Unterlagen
für späteren Gebrauch oder für
Nachbesitzer auf.
Bei der Anlieferung
1. Überprüfen Sie Verpackung
und Geschirrspüler sofort auf
Transportschäden. Nehmen
Sie ein beschädigtes Gerät
nicht in Betrieb, sondern
halten Sie Rücksprache mit
Ihrem Lieferanten.
2. Entsorgen Sie das
Verpackungsmaterial bitte
ordnungsgemäß.
3. Verpackung und ihre Teile
nicht spielenden Kindern
überlassen. Es besteht
Erstickungsgefahr durch
Faltkartons und Folien.
Bei der Installation
Beachten Sie, dass die
Rückseite des
Geschirrspülers nach der
Installation nicht frei
zugänglich ist
(Berührungsschutz wegen
heißer Oberfläche).
Nehmen Sie Aufstellung und
Anschluss nach der
Installations- und
Montageanleitung vor.
Bei der Installation muss der
Geschirrspüler vom Netz
getrennt sein.
Stellen Sie sicher, dass das
Schutzleitersystem der
elektrischen Hausinstallation
vorschriftsmäßig installiert ist.
Die elektrischen
Anschlussbedingungen
müssen mit den Angaben auf
dem Typenschild 92 des
Geschirrspülers
übereinstimmen.
Wenn die
Netzanschlussleitung dieses
Gerätes beschädigt wird,
muss sie durch eine
besondere Anschlussleitung
ausgetauscht werden.
Um Gefährdungen zu
vermeiden, darf diese nur
über den Kundendienst
bezogen werden.
de Sicherheitshinweise
6
Soll der Geschirrspüler in
einen Hochschrank
eingebaut werden, muss
dieser ordnungsgemäß
befestigt werden.
Wird der Geschirrspüler unter
oder über anderen
Haushaltsgeräten eingebaut,
sind die Informationen zum
Einbau in Kombination mit
einem Geschirrspüler in der
Montageanleitung der
jeweiligen Geräte zu
befolgen.
Beachten Sie weiterhin auch
die Montageanleitungen für
den Geschirrspüler, um den
sicheren Betrieb aller Geräte
zu gewährleisten.
Liegen keine Informationen
vor oder enthält die
Montageanleitung keine
entsprechenden Hinweise,
müssen Sie sich an den
Hersteller dieser Geräte
wenden, um sicherzustellen,
dass der Geschirrspüler über
oder unter diesen Geräten
eingebaut werden kann.
Falls Sie keine Informationen
vom Hersteller erhalten
können, dürfen Sie den
Geschirrspüler nicht über
oder unter diesen Geräten
einbauen.
Wenn Sie über dem
Geschirrspüler ein
Mikrowellengerät einbauen,
kann dieses beschädigt
werden.
Bauen Sie Unterbau- oder
integrierbare Geräte nur
unter durchgehenden
Arbeitsplatten ein, die mit
den Nachbarschränken
verschraubt sind, um die
Standsicherheit zu
gewährleisten.
Installieren Sie das Gerät
nicht in der Nähe von
Wärmequellen (Heizkörper,
Wärmespeicher, Öfen oder
anderen Geräten, die Wärme
erzeugen) und bauen Sie es
nicht unter ein Kochfeld ein.
Nach dem Aufstellen des
Gerätes muss der
Netzstecker frei zugänglich
sein.
(Siehe Elektrischer
Anschluss)
Bei einigen Modellen:
Das Kunststoffgehäuse am
Wasseranschluss enthält ein
elektrisches Ventil, im
Zulaufschlauch befinden sich
die Anschlussleitungen.
Schneiden Sie diesen
Schlauch nicht durch,
tauchen Sie das
Kunststoffgehäuse nicht in
Wasser.
Sicherheitshinweise de
7
Im täglichen Betrieb
Beachten Sie die Sicherheitsbzw. Gebrauchshinweise auf
den Verpackungen von
Reiniger- und
Klarspülerprodukten.
Kindersicherung
(Türverriegelung)
Türverriegelung
*
Die Beschreibung der
Kindersicherung befindet sich
hinten im Umschlag.
* je nach Modell
Bei auftretenden Schäden
Reparaturen und Eingriffe
dürfen nur durch Fachleute
ausgeführt werden. Dazu
muss das Gerät vom Netz
getrennt sein. Netzstecker
ziehen oder Sicherung
ausschalten. Wasserhahn
zudrehen.
Bei Beschädigungen, speziell
der Bedienblende (Risse,
Löcher, ausgebrochene
Tasten), darf das Gerät nicht
mehr betrieben werden.
Netzstecker ziehen oder
Sicherung ausschalten.
Wasserhahn zudrehen,
Kundendienst rufen.
Bei der Entsorgung
1. Machen Sie ausgediente
Geräte sofort unbrauchbar,
um spätere Unfälle damit
auszuschließen.
2. Führen Sie das Gerät einer
ordnungsgemäßen
Entsorgung zu.
ã=Warnung
Verletzungsgefahr!
Der Geschirrspüler sollte nur
kurzzeitig zum Be- und
Entladen geöffnet werden,
um Verletzungen wie z. B.
durch Stolpern zu verhindern.
Messer und andere
Utensilien mit scharfen
Spitzen müssen im
Besteckkorb mit den Spitzen
nach unten oder in der
Messerablage* in
waagrechter Lage
eingeordnet werden.
Setzen oder Stellen Sie sich
nicht auf die geöffnete Tür.
Achten Sie bei Standgeräten
darauf, dass die Körbe nicht
überladen sind.
de Sicherheitshinweise
8
Wenn das Gerät nicht in
einer Nische steht und damit
eine Seitenwand zugänglich
ist, muss der
Türscharnierbereich aus
Sicherheitsgründen seitlich
verkleidet werden
(Verletzungsgefahr). Die
Abdeckungen erhalten Sie
als Sonderzubehör beim
Kundendienst oder im
Fachhandel.
* je nach Modell
ã=Warnung
Gefahr durch Explosion!
Geben Sie kein Lösungsmittel
in den Spülraum. Es besteht
Explosionsgefahr.
ã=Warnung
Verbrühungsgefahr!
Die Tür während des
Programmablaufs vorsichtig
öffnen. Es besteht die Gefahr,
dass heißes Wasser aus dem
Gerät spritzt.
ã=Warnung
Gefahren für Kinder!
Nutzen Sie, falls vorhanden,
die Kindersicherung. Eine
genaue Beschreibung finden
Sie hinten im Umschlag.
Erlauben Sie Kindern nicht,
mit dem Gerät zu spielen
oder es zu bedienen.
Halten Sie Kinder von
Reiniger und Klarspüler fern.
Diese können Verätzungen in
Mund, Rachen und Augen
verursachen oder zum
Ersticken führen.
Halten Sie Kinder vom
geöffneten Geschirrspüler
fern. Das Wasser im
Spülraum ist kein
Trinkwasser, es könnten sich
noch Reste von Reiniger
darin befinden.
Achten Sie darauf, dass
Kinder nicht in die TabAuffangschale 12 greifen.
Kleine Finger könnten sich in
den Schlitzen einklemmen.
Achten Sie bei einem
hocheingebauten Gerät beim
Öffnen und Schließen der Tür
darauf, dass Kinder sich
nicht zwischen Gerätetür und
darunter liegender
Schranktür einklemmen oder
quetschen.
Kinder könnten sich im Gerät
einsperren
(Erstickungsgefahr) oder in
eine andere
Gefahrensituation geraten.
Bei ausgedienten Geräten
deshalb: Netzstecker ziehen,
Netzkabel durchtrennen und
beseitigen. Türschloss so
weit zerstören, dass die Türe
nicht mehr schließt.
Umweltschutz de
9
7 Umweltschutz
Umweltschutz
Sowohl die Verpackung neuer Geräte
als auch Altgeräte enthalten wertvolle
Rohstoffe und wieder verwertbare
Materialien.
Bitte entsorgen Sie die einzelnen Teile
nach Sorten getrennt.
Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei Ihrer Gemeindebzw. Stadtverwaltung.
Verpackung
Alle Kunststoffteile des Geräts sind mit
international genormten Kurzzeichen
gekennzeichnet (z. B. „PS“ Polystyrol).
Damit ist bei der Geräteentsorgung ein
Trennen nach sortenreinen
Kunststoffabfällen möglich.
Beachten Sie bitte die
Sicherheitshinweise unter „Bei der
Anlieferung“.
Altgeräte
Beachten Sie bitte die
Sicherheitshinweise unter „Bei der
Entsorgung“.
* Gerät kennen lernen
Gerät kennen lernen
Die Abbildungen der Bedienblende und
des Geräteinnenraumes befinden sich
vorne im Umschlag.
Auf die einzelnen Positionen wird im
Text verwiesen.
Bedienblende
* je nach Modell
** Anzahl je nach Modell
Dieses Gerät ist entsprechend
der europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronikaltgeräte (waste
electrical and electronic
equipment – WEEE)
gekennzeichnet. Die Richtlinie
gibt den Rahmen für eine EU-weit
gültige Rücknahme und
Verwertung der Altgeräte vor.
( EIN-/AUS-Schalter
0 Zeitvorwahl *
8 Zusatzfunktionen **
@ Programme **
H Taste <
P Taste >
X Anzeige Reinigen
` Anzeige Trocknen
h START-Taste
)" Klarspülernachfüllanzeige
)* Salznachfüllanzeige
)2 Anzeige „Wasserzulauf prüfen“
de Enthärtungsanlage/ Spezialsalz
10
Geräteinnenraum
* je nach Modell
+ Enthärtungsanlage/
Spezialsalz
Enthärtungsanlage/ Spezialsalz
Für gute Spülergebnisse benötigt der
Geschirrspüler weiches, d.h. kalkarmes
Wasser, sonst lagern sich weiße
Kalkrückstände auf Geschirr und
Innenbehälter ab.
Leitungswasser oberhalb eines
bestimmten Wasserhärtegrades muss
für den Betrieb im Geschirrspüler
enthärtet, d.h. entkalkt werden. Dies
geschieht mit Hilfe von Spezialsalz in
der Enthärtungsanlage des
Geschirrspülers.
Die Einstellung und damit die benötigte
Salzmenge ist abhängig vom Härtegrad
Ihres Leitungswassers (siehe
nachfolgende Wasserhärtetabelle).
Einstellen
Die Salzzugabemenge ist in 4 Stufen
einstellbar, je nach Härte Ihres Wassers.
Entsprechend leuchten 0, 1, 2 oder 3
Anzeigen (siehe Tabelle). Werkseitig
eingestellte Stufe: 1.
1. Härtewert Ihres Leitungswassers in
Erfahrung bringen. Hier hilft das
Wasserwerk.
2. Stufe aus der nachfolgenden
Wasserhärtetabelle entnehmen.
3. Tür öffnen.
4. EIN-/AUS-Schalter ( einschalten.
5. Taste > P gedrückt halten und
START-Taste h so lange drücken,
bis die Anzeige Trocknen ` und
Salznachfüllanzeige )* blinken.
6. Tasten loslassen.
Die Salznachfüllanzeige )* blinkt
und die Anzeige # leuchtet
(= Stufe 1).
Um die Einstellung zu verändern:
1. Taste < H drücken bis die
gewünschte Stufe eingestellt ist.
2. Start-Taste h drücken.
Die Anzeigen ` und )*
erlöschen. Die eingestellte Stufe ist
gespeichert.
3. Tür schließen.
1" Oberer Geschirrkorb
1* Messerablage *
12 Tab-Auffangschale
1: Oberer Sprüharm
1B Unterer Sprüharm
1J Vorratsbehälter für Spezialsalz
1R Siebe
1Z Besteckkorb
1b Unterer Geschirrkorb
1j Vorratsbehälter für Klarspüler
9" Reinigerkammer
9* Verschlussriegel für
Reinigerkammer
92 Typenschild
Enthärtungsanlage/ Spezialsalz de
11
Wasserhärtetabelle
Verwendung von Spezialsalz
Das Salznachfüllen muss immer
unmittelbar vor dem Einschalten des
Gerätes erfolgen. So wird erreicht, dass
übergelaufene Salzlösung sofort
ausgespült wird und keine Korrosion am
Spülbehälter auftreten kann.
1. Öffnen Sie den Schraubverschluss
des Vorratsbehälters 1J.
2. Füllen Sie den Behälter mit Wasser
(nur bei der ersten Inbetriebnahme
nötig).
3. Füllen Sie dann Spezialsalz (kein
Speisesalz oder Tabletten) ein.
Dabei wird Wasser verdrängt und
läuft ab.
Sobald die Salznachfüllanzeige )* in
der Blende leuchtet, sollte wieder
Spezialsalz nachgefüllt werden.
* je nach Modell
$%&
:DVVHU
+lUWHZHUW
G+
ZHLFK
PLWWHO
KDUW
KDUW
PPROO
+lUWH
EHUHLFK
6WXIH
de Klarspüler
12
Verwendung von Reinigern mit
Salzkomponente
Reiniger mit Salzkomponente
Bei Verwendung von kombinierten
Reinigern mit Salzkomponente kann im
Allgemeinen bis zu einer Wasserhärte
von 21° dH (37° fH, 26° Clarke,
3,7 mmol/l) auf Spezialsalz verzichtet
werden. Bei Wasserhärten über 21° dH
ist auch hier die Verwendung von
Spezialsalz erforderlich.
Enthärtung ausschalten
Salznachfüllanzeige /
Enthärtung ausschalten
Wenn die Salznachfüllanzeige )* stört
(z. B. bei Verwendung von kombinierten
Reinigern mit Salzkomponente), kann
sie ausgeschaltet werden.
Vorgehen wie unter
„Enthärtungsanlage einstellen“
beschrieben und die Stufe 0
einstellen.
Damit sind Enthärtungsanlage und
Salznachfüllanzeige ausgeschaltet.
ã Achtung
Füllen Sie niemals Reiniger in den
Spezialsalzbehälter. Sie zerstören damit
die Enthärtungsanlage.
, Klarspüler
Klarspüler
Sobald die Klarspülernachfüllanzeige
)" in der Blende leuchtet, ist noch eine
Klarspülreserve von 1 - 2
Spülvorgängen vorhanden. Klarspüler
sollte nachgefüllt werden.
Der Klarspüler wird für fleckenloses
Geschirr und klare Gläser benötigt.
Verwenden Sie nur Klarspüler für
Haushaltsgeschirrspüler.
Kombinierte Reiniger mit
Klarspülerkomponente können nur bis
zu einer Wasserhärte von 21° dH
(37° fH, 26° Clarke, 3,7 mmol/l)
verwendet werden. Bei Wasserhärten
über 21° dH ist auch hier die
Verwendung von Klarspüler erforderlich.
1. Öffnen Sie den Vorratsbehälter 1j,
indem Sie die Lasche am Deckel
drücken und anheben.
Klarspüler de
13
2. Klarspüler vorsichtig bis max.
Zeichen der Einfüllöffnung einlaufen
lassen.
3. Deckel schließen, bis er hörbar
einrastet.
4. Übergelaufenen Klarspüler ggf. mit
einem Tuch entfernen, damit es beim
nächsten Spülgang nicht zu
übermäßiger Schaumbildung kommt.
Klarspülermenge einstellen
Die Klarspülerzugabemenge ist in 4
Stufen einstellbar. Entsprechend
leuchten 0, 1, 2 oder 3 Anzeigen (siehe
Wasserhärtetabelle).
Werkseitig eingestellte Stufe: 2.
Ändern Sie die Klarspülermenge nur,
wenn Schlieren (niedrigere Stufe
einstellen) oder Wasserflecken (höhere
Stufe einstellen) auf dem Geschirr
zurückbleiben.
1. Tür öffnen.
2. EIN-/AUS-Schalter ( einschalten.
3. Taste > P gedrückt halten und
START-Taste h so lange drücken,
bis die Anzeige Trocknen ` und
Salznachfüllanzeige )* blinken.
4. Tasten loslassen.
5. Taste > P so oft drücken, bis die
Klarspülernachfüllanzeige )" blinkt.
Die Klarspülernachfüllanzeige )"
blinkt und die Anzeigen # und +
leuchten (= Stufe 2).
Um die Einstellung zu verändern:
1. Taste < H drücken, bis die
gewünschte Stufe eingestellt ist.
2. Start-Taste h drücken.
Die Anzeigen ` und )"
erlöschen. Die eingestellte Stufe ist
gespeichert.
3. Tür schließen.
Klarspülernachfüllanzeige
ausschalten
Wenn die Klarspülernachfüllanzeige )"
stört (z. B. bei Verwendung von
kombinierten Reinigern mit
Klarspülerkomponente), kann sie
ausgeschaltet werden.
Vorgehen wie unter
„Klarspülermenge einstellen“
beschrieben und die Stufe 0
einstellen.
Damit ist die Klarspülernachfüllanzeige
)" ausgeschaltet.
PD[
