Blanco Alta-S User Manual

BLANCOALTA-S compact HD
BLANCOALTA compact HD

1

2

7

6

2

9

8

5

4

3

1

1

1

1

0

17

13

15

16

18

6

14

9

12

6

2

8

5

4

3

1

11

13

15

14

6

Ø 35 mm

BLANCOALTA-S compact HD

BLANCOALTA compact HD

1 2 3

4 5 6

Art.-No. 511 320

Art.-No.
128 434

B

10987

11 12 13

Art.-No. 511 920

1514

16

Art.-No. 513 605

Art.-No. 126 999

1817 19 20

2221 23 24

2625 27

Art.-No. 511 324

+

C

D

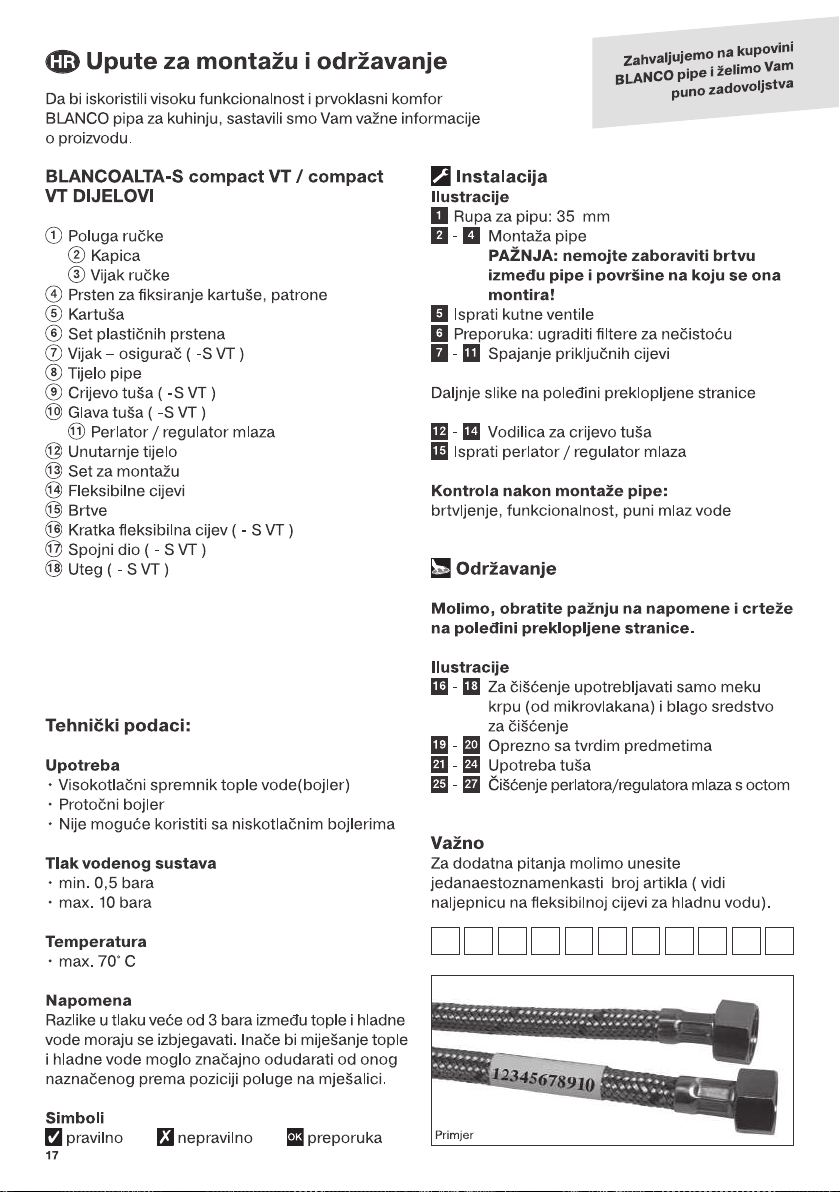

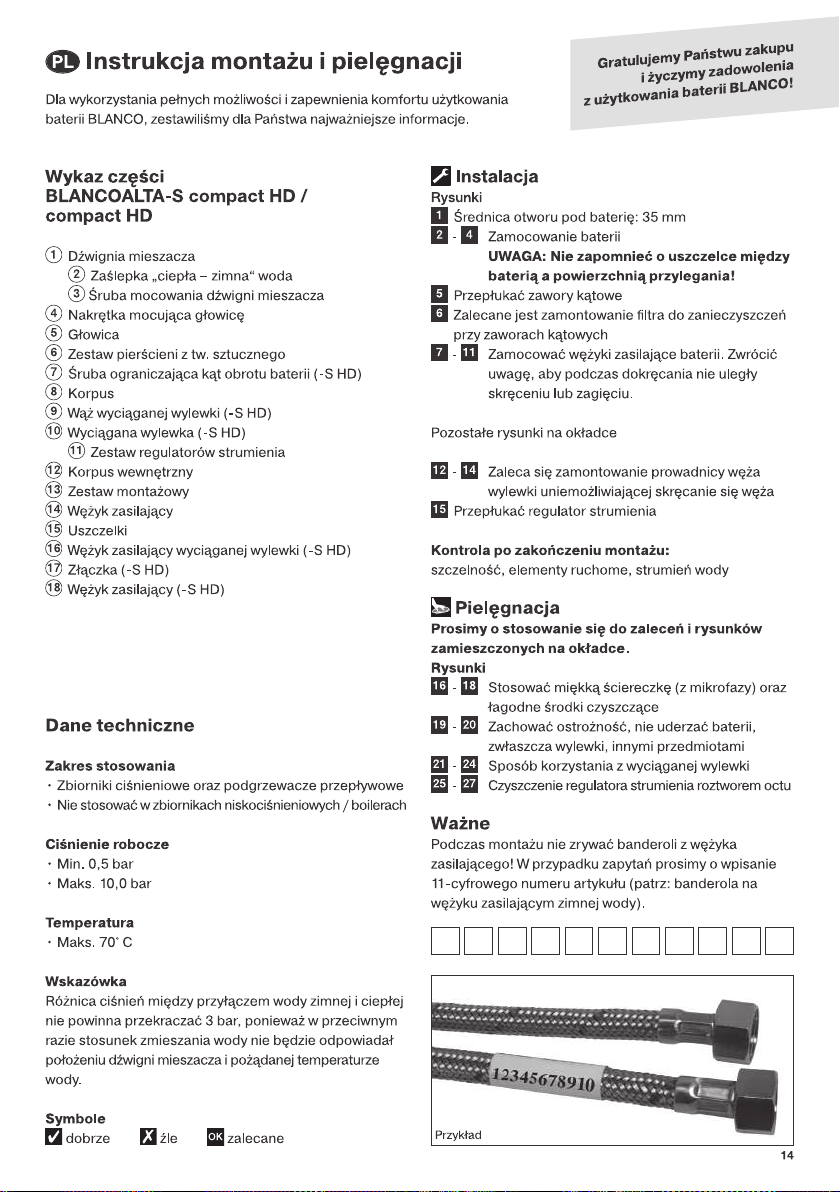

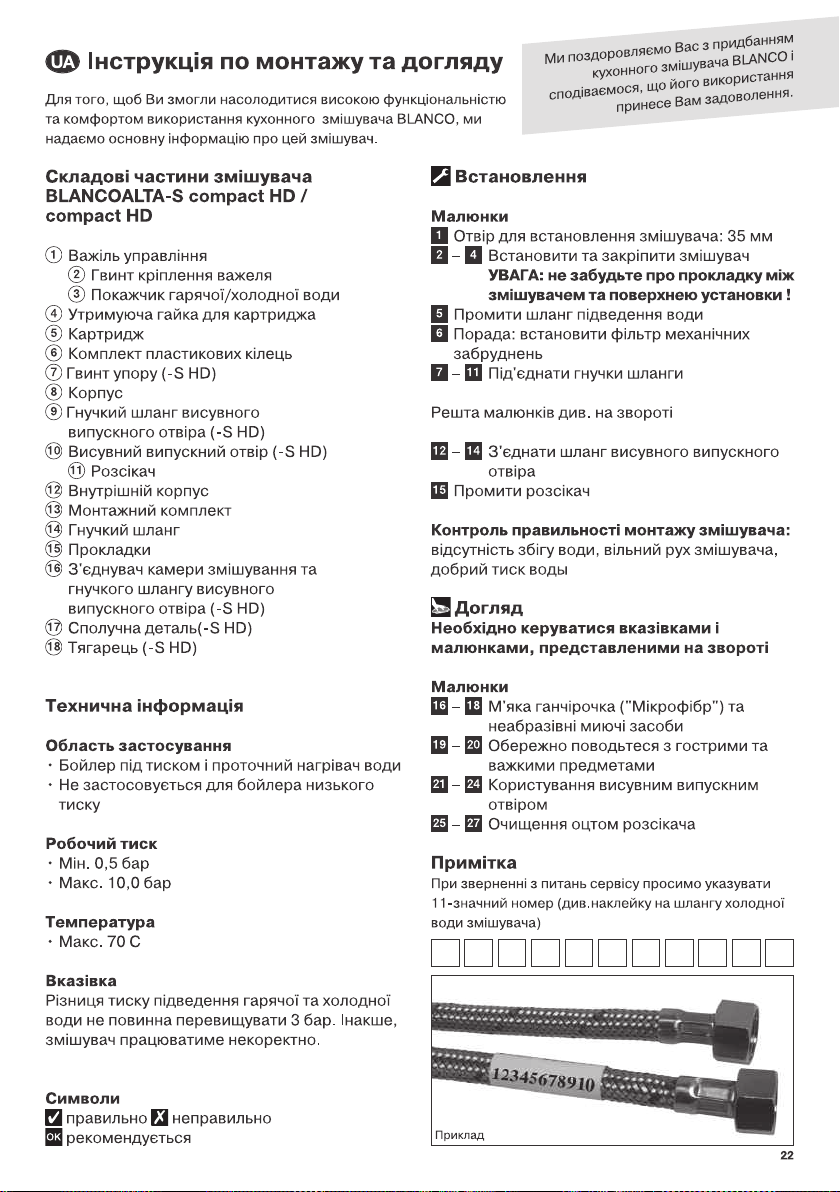

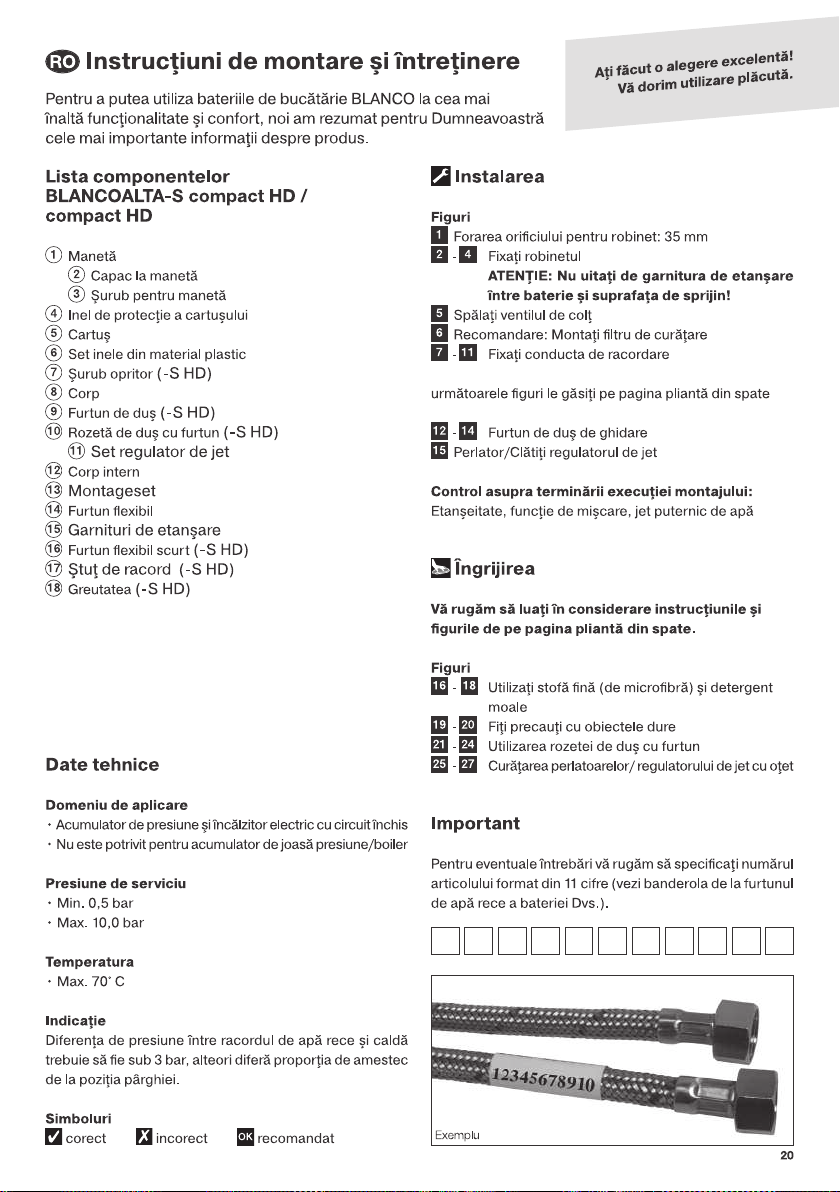

Montage- und Pflegeanleitung

Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLANCO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.

Wir gratulieren Ihnen zum Kauf

dieser BLANCO Küchenarmatur und

wünschen Ihnen viel Freude damit!

Teileliste BLANCOALTA-S compact HD /
compact HD

1

Hebel

2

Kappe am Hebel

3

Schraube für Hebel

4

Kartuschensicherungsring

5

Kartusche

6

Set Kunststoffringe

7

Schraube Anschlag (-S HD)

8

Körper

9

Brauseschlauch (-S HD)

10

Schlauchbrause (-S HD)

11

Set Strahlregler

12

Innen-Körper

13

Montageset

14

Flexschlauch

15

Dichtungen

16

Flexschlauch kurz (-S HD)

17

Anschlussstück (-S HD)

18

Gewicht (-S HD)

Technische Daten

Anwendungsbereich

• Druckspeicher und Durchlauferhitzer

• Nicht für Niederdruckspeicher/Boiler geeignet

Betriebsdruck

• Min. 0,5 Bar

• Max. 10,0 Bar

Temperatur

• Max. 70°C

Hinweis

Druckdifferenzen zwischen Kalt- und Warmwasser­anschluss sollen kleiner als 3 Bar sein, da sonst das
Mischungsverhältnis von der Hebelstellung abweicht.

Installation

Abbildungen

1

Hahnlochbohrung: 35 mm

2 4

– Armatur befestigen

ACHTUNG: Dichtung zwischen Armatur
und Auflagefläche nicht vergessen!

5

Eckventile durchspülen

6

Empfehlung: Schmutzfilter einbauen

117

– Anschlussleitungen befestigen

weitere Abbildungen auf der hinteren Ausklappseite

1412

– Brauseschlauchführung

15

Perlator/Strahlregler spülen

Kontrolle nach Fertigstellung der Montage:

Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl

Pflege

Bitte beachten Sie die Hinweise und Abbildungen
auf der hinteren Ausklappseite

Abbildungen

1816

– Weiches (Mikrofaser-)Tuch und milde

Reinigungsmittel benutzen

2019

– Vorsicht mit harten Gegenständen

2421

– Gebrauch der Schlauchbrause

2725

– Reinigung des Perlators/Strahlreglers mit Essig

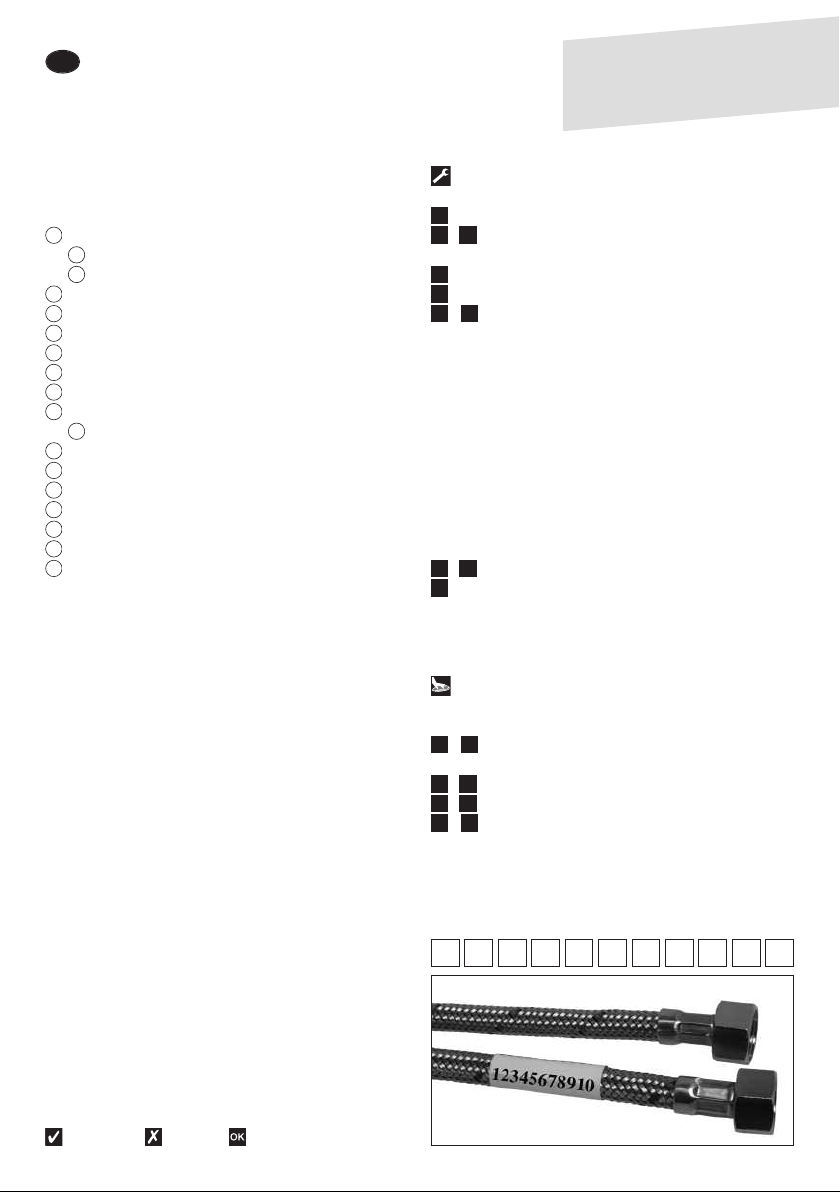

Wichtig

Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser­schlauch Ihrer Armatur) eintragen.

Symbole

richtig falsch empfohlen

1

Beispiel

GB

Installation and care instructions

We have put together the most important product information
to enable you to benefit from the high degree of functionality and the
first class comfort provided by BLANCO taps.

Congratulations on buying

this BLANCO tap – we hope you

are delighted with it!

Parts list BLANCOALTA-S compact HD /
compact HD

1

Lever

2

Screw cover

3

Fixing screw

4

Cartridge retaining ring

5

Cartridge

6

Set plastic rings

7

Screw catch (-S HD)

8

Body

9

Spray hose (-S HD)

10

Hand set (-S HD)

11

Flow straightner

12

Inner body

13

Fixing kit

14

Flexi-hose

15

Seals

16

Flexi-hose short (-S HD)

17

Spray hose connections (-S HD)

18

Weight (-S HD)

Technical data

Use

• Pressurised hot water tank and instantaneous water
heater

• Not suitable for low pressure hot water tank/hot
water tank

Operating pressure

• Min. 0.5 bar

• Max. 10.0 bar

Installation

Illustrations

1

Tap hole: 35 mm

42

- Attach tap

NOTE: don't forget the seal between tap
and supporting surface!

5

Flush the pipe work to remove foreign debris from
the system. When the tap has been connected
check for leaks,movement and flow rate/pattern.

6

Recommendation: fit dirt filter

117

- Connect flexi hoses

further illustrations on the back fold-out flap

1412

- Spray hose guide

15

Rinse perlator/ jet regulator

When tap has been fitted check:

tightness, movement, full jet of water

Care

Please note the following advice and the illustrati­ons on the back fold-out flap.

Illustrations

1816

- Use soft (microfibre) cloth and mild cleaning
agent

2019

- Take care with hard objects

2421

- Using the hose spray

2725

- Cleaning the perlator/ jet regulator with vinegar

Important

in the event of a query, please enter the 11-digit Article
Number (see wrapper on the cold water hose of your
tap) .

Temperature

• Max. 70° C

Note

pressure differences between cold and warm water
connection should be less than 3 bar otherwise the
mixing ratio deviates from the lever position.

Symbols

right wrong recommended

Example

2

F

Notice de montage et d'entretien

Pour vous permettre de profiter pleinement de la fonctionnalité élevée
et du grand confort des robinets pour évier de BLANCO, nous avons
rassemblé ici pour vous l'essentiel des informations relatives au produit.

Nous vous félicitons de l'achat

de ce robinet d'évier BLANCO et

espérons que vous prendrez

beaucoup de plaisir à l'utiliser !

Liste des pièces

BLANCOALTA-S compact HD / compact HD

1

Manette

2

Capuchon de la poignée

3

Vis pour manette

4

Anneau de blocage de la cartouche

5

Cartouche

6

Jeu de rondelles en plastique

7

Vis de butée (-S HD)

8

Corps

9

Flexible de douchette (-S HD)

10

Douchette (-S HD)

11

Régulateur de jet

12

Corps intérieur

13

Ensemble de montage

14

Flexible

15

Joints

16

Flexible court (-S HD)

17

Raccord (-S HD)

18

Poids (-S HD)

Caractéristiques techniques

Domaine d'application

• Accumulateursde pression et chauffe-eauinstantanés

• Inadapté aux accumulateurs/chauffe-eau basse
pression

Installation

Illustrations

1

Alésage du robinet : 35 mm

2 4

- Fixer le robinet

ATTENTION : ne pas oublier le joint entre
le robinet et la surface d'appui !

5

Rincer les robinets d'équerre

6

Recommandation : installer un filtre à poussière

117

- Fixer les conduites de raccordement

autres illustrations sur le verso du dépliant

1412

- Guidage du flexible de douchette

15

Rincer le perlator/brise-jet

Contrôle à l'issue du montage :

étanchéité, mobilité, jet d'eau maximum

Entretien

Veuillez consulter les remarques et les illustrations
sur le verso du dépliant.

Illustrations

1816

- Utiliser un chiffon (microfibre) doux et des
produits de nettoyage non agressifs

2019

- Prudence en cas d'utilisation d'objets durs

2421

- Utilisation de la douchette

2725

- Nettoyage du perlator/brise-jet au vinaigre

Important

Pression de service

• min. 0,5 bar

• max. 10,0 bars

Température

• max. 70° C

Remarque

Les différences de pression entre le branchement
d'eau froide et d'eau chaude doivent être inférieures à
3 bars sous peine de variations du rapport de mélange
à partir de la position de la manette.

Symboles

vrai faux recommandé

3

Pour toutes questions éventuelles, veuillez inscrire ici
la référence à 11 chiffres (voir bandeau sur le flexible
d'eau froide de votre robinet).

Exemple

E

Instrucciones de montaje y mantenimiento

Para aprovechar plenamente la alta funcionalidad y el máximo confort
de la grifería BLANCO, le detallamos la información más importante del
producto.

Enhorabuena por haber adquirido

este grifo de BLANCO. ¡Esperamos

que le sea de gran utilidad!

Piezas BLANCOALTA-S compact HD /
compact HD

1

Tapa mando

2

Tapón embellecedor

3

Tornillo para tapa

4

Tuerca de fijación del cartucho

5

Cartucho

6

Juego de juntas de plástico

7

Cuerpo (-S HD)

8

Cuerpo

9

Flexo (-S HD)

10

Cabezal ducha (-S HD)

11

Regulador de chorro

12

Cuerpo interior

13

Set de montaje

14

Flexos entrada agua

15

Juntas flexos entrada agua

16

Tubo flexible corto (-S HD)

17

Pieza de unión (-S HD)

18

Contrapeso (-S HD)

Datos técnicos

Aplicación

• En acumulador de presión y en calentadores de
agua excepto en acumuladores y calentadores de
baja presión

Presión de servicio

• Mín. 0,5 bar

• Máx. 10,0 bar

Instalación

Ilustraciones

1

Perforación para el grifo: 35 mm

2 4

- Fijar la grifería

ATENCIÓN: ¡Poner la junta entre el grifo y
la encimera!

5

Limpiar con agua las válvulas angulares

6

Recomendación: montar filtros anti-suciedad

117

- Conectar los flexos de entrada de agua

Más ilustraciones en las páginas posteriores

1412

- Separador del flexo

15

Limpiar con agua el aireador

Control tras finalizar el montaje:

Estanqueidad, movimiento, abundante caudal de
agua.

Mantenimiento

Rogamos siga las indicaciones y tenga en cuenta
las ilustraciones de las páginas posteriores

Ilustraciones

1816

- Utilizar paños (de microfibra) y detergentes
suaves

2019

- Cuidado con los objetos duros

2421

- Uso del rociador

2725

- Limpieza del aireador con vinagre

Importante

En caso de tener preguntas sobre el producto, indique
el número de artículo de 11 dígitos (véase el precinto
del tubo de agua fría).

Temperatura

• Máx. 70° C

Indicación

Las diferencias de presión entre la entrada de
agua caliente y la de agua fría deberán ser inferiores
a 3 bar, ya que, de lo contrario, la temperatura del
agua variará de la posición del mando.

Iconos

correcto falso Recomendado

Ejemplo

4
