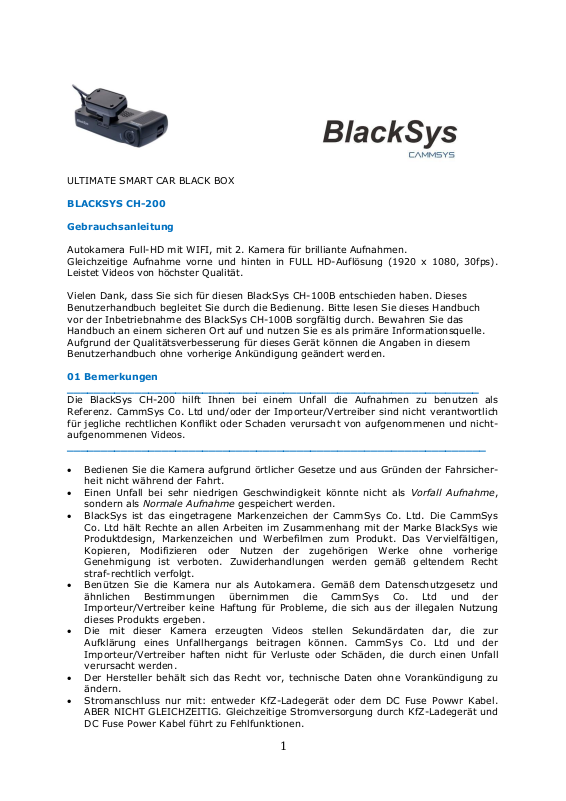

ULTIMATE SMART CAR BLACK BOX
BLACKSYS CH-200
Gebrauchsanleitung
Autokamera Full-HD mit WIFI, mit 2. Kamera für brilliante Aufnahmen.
Gleichzeitige Aufnahme vorne und hinten in FULL HD-Auflösung (1920 x 1080, 30fps).
Leistet Videos von höchster Qualität.
Vielen Dank, dass Sie sich für diesen BlackSys CH-100B entschieden haben. Dieses
Benutzerhandbuch begleitet Sie durch die Bedienung. Bitte lesen Sie dieses Handbuch
vor der Inbetriebnahme des BlackSys CH-100B sorgfältig durch. Bewahren Sie das
Handbuch an einem sicheren Ort auf und nutzen Sie es als primäre Informationsquelle.
Aufgrund der Qualitätsverbesserung für dieses Gerät können die Angaben in diesem
Benutzerhandbuch ohne vorherige Ankündigung geändert werden.
01 Bemerkungen
_____________________________________________________________
Die BlackSys CH-200 hilft Ihnen bei einem Unfall die Aufnahmen zu benutzen als
Referenz. CammSys Co. Ltd und/oder der Importeur/Vertreiber sind nicht verantwortlich
für jegliche rechtlichen Konflikt oder Schaden verursacht von aufgenommenen und nichtaufgenommenen Videos.
______________________________________________________________
Bedienen Sie die Kamera aufgrund örtlicher Gesetze und aus Gründen der Fahrsicher-
heit nicht während der Fahrt.
Einen Unfall bei sehr niedrigen Geschwindigkeit könnte nicht als Vorfall Aufnahme,
sondern als Normale Aufnahme gespeichert werden.
BlackSys ist das eingetragene Markenzeichen der CammSys Co. Ltd. Die CammSys
Co. Ltd hält Rechte an allen Arbeiten im Zusammenhang mit der Marke BlackSys wie
Produktdesign, Markenzeichen und Werbefilmen zum Produkt. Das Vervielfältigen,
Kopieren, Modifizieren oder Nutzen der zugehörigen Werke ohne vorherige
Genehmigung ist verboten. Zuwiderhandlungen werden gemäß geltendem Recht
straf-rechtlich verfolgt.
Benützen Sie die Kamera nur als Autokamera. Gemäß dem Datenschutzgesetz und
ähnlichen Bestimmungen übernimmen die CammSys Co. Ltd und der
Importeur/Vertreiber keine Haftung für Probleme, die sich aus der illegalen Nutzung
dieses Produkts ergeben.
Die mit dieser Kamera erzeugten Videos stellen Sekundärdaten dar, die zur
Aufklärung eines Unfallhergangs beitragen können. CammSys Co. Ltd und der
Importeur/Vertreiber haften nicht für Verluste oder Schäden, die durch einen Unfall
verursacht werden.
Der Hersteller behält sich das Recht vor, technische Daten ohne Vorankündigung zu
ändern.
Stromanschluss nur mit: entweder KfZ-Ladegerät oder dem DC Fuse Powwr Kabel.
ABER NICHT GLEICHZEITIG. Gleichzeitige Stromversorgung durch KfZ-Ladegerät und
DC Fuse Power Kabel führt zu Fehlfunktionen.
1
Inhalt Seite
01 Bemerkungen 1
02 Wichtige Hinweise 3
1 Wichtige Sicherheitshinweise 3
2 Montage und Pflege 3
3 Gebrauch der Speicherkarte 4
4 GPS 4
5 Stromversorgung 5
03 Produkteigenschaften 5
04 Lieferumfang 7
05 Bezeihnung der Einzelteile 7
06 Montage der CH-200 in Ihrem Fahrzeug 7
1 Montagpostition prüfen 7
2 Montage der Kamera vorne 8
3 Montage der Kamera hinten 8
07 Funktionen 8
1 Aufnahme Start und Ende 8
2 Video abspielen 9
3 Normale Aufnahme 9
4 Vorfall Aufnahme 9
5 Notfall Aufnahme 9
6 Parkmodus Aufnahme 9
7 Time Lapse Aufnahme 10
8 Aufnahme des letzten Videos 10
9 ADAS-Funktionen 10
08 Erklärung LED-Statusleuchte und Sprachführung 10
1 LED-Statusleuchte 10
2 Sprachführung 10
09 Die BlackSys-App 11
1 Aufnahme beginnen/beenden 11
2 Die BlackSys-App verbinden 12
3 Wifi Wiedergabe 13
4 BlackSys App Konfiguration 14
5 BlackSys App Sonstiges 15
10 BlackSys Viewer 16
2
02 Wichtige Hinweise
1 Wichtige Sicherheitshinweise
Wenn die Kamera außerhalb des empfohlenen Temperaturbereichs (-20°C~70°C)
betrieben wird, kann es zu einer eingeschränkten Leistung oder zu Fehlfunktionen
kommen.
Lassen Sie die Kamera nicht fallen und setzen Sie ihn auch keinen starken
Erschütterungen aus und lassen Sie auch keine Objekte auf die Kamera fallen.
Setzen Sie die Kamera keinen plötzlichen und starken Temperaturschwankungen aus.
Hierbei könnte sich Kondenswasser in der Kamera ansammeln, wodurch die beschädigt
werden könnte. Warten Sie bei der Bildung von Feuchtigkeit oder Kondenswasser, bis die
Kamera vollkommen trocken ist.
Versuchen Sie nie, die Kamera zu zerlegen, zu reparieren oder Änderungen. Ein
Zerlegen, Ändern oder ein Reparaturversuch können die Kamera beschädigen, Sie dabei
sogar verletzen oder Ihr Eigentum beschädigen, außerdem verfällt Ihr Garantieanspruch.
Die Missachtung dieser Warnungen und Vorsichtsmaßnahmen könnte zum Tod, zu
schweren Verletzungen oder zu Schäden führen. CammSys Co Ltd und der Importeur/
Vertreiber lehnen jede Haftung für Installationen oder Verwendungen des BlackSys CH100B ab, die zum Tod, zu Verletzungen oder zu Schäden führen oder gegen jegliches
Recht verstoßen.
2 Montage und Pflege
Bitte achten Sie bei der Montage der Kamera unbedingt darauf, dass die Sicht des
Fahrers nicht eingeschränkt wird.
Bitte darauf achten, dass die Kamera korrekt montiert ist. Beim Auftreten von
Vibrationen könnte die Kamera sonst herunterfallen und Verletzungen verursachen
Kontrollieren Sie regelmässig ob die Kamera noch im richtigen Winkel aufnimmt. Bei
längeren Gebrauch und Vibrationen kann die Winkel verändern.
Wenn die Position des Halters geändert wird, soll eine neues Klebeband benutzt werden.
Achten Sie auf im Windschützscheibe reflektierende Gegenstände die das Bild stören.
Entfernen Sie das Stromkabel wenn die BlackSys CH-100B längere Zeit nicht genutzt
wird.
Nicht abschalten während eine Firmware-Update. Sonst könnte es zu Fehlfunktionen
kommen.
Halten Sie die Linse sauber von Stoff und Schmutz sonst könnte dass verschwommene
Videos verursachen. Berühren Sie die Linse nicht mit Ihren Fingern. Fingerfett kann auf
der Linse zurückbleiben. Reinigen Sie die Linse regelmäßig.
3
Reinigen Sie die Kamera nie wenn die eingeschaltet ist.
Benutzen Sie keine Chemikalien oder Reinigungsprodukte um die Kamera zu reiningen.
Diese können zu Verfärbungen, Beschädigungen oder Fehlfunktionen führen.
Vermeiden Sie es, die Kamera längere Zeit direktem Sonnenlicht oder starkem UV-Licht
auszusetzen. Parken Sie Ihr Fahrzeug im Sommer immer im Schatten sodaß die BlackSys
CH-100B am besten für große Hitze geschützt wird.
3 Gebrauch der Speicherkarte
Bitte beachten Sie folgende Punkte um das einwandfreie funktionieren der MicroSD-Karte
zu gewährleisten:
Die MicroSD-Karte nur einlegen oder entfernen wenn die Kamera ausgeschaltet
ist.
Prüfen Sie die Position der Speicherkarte bevor Sie die Speicherkarte einstecken.
Empfohlen wird um zweimal pro Monat eine Formatierung durchzuführen.
Wenn das aufgenommene Video Unterbrechungen aufweist, die MicroSD-Karte
neu formatieren.
Vor der Formatierung wichtige Dateien auf ein anderes Speichermedium kopieren
und speichern.
MicroSD-Karten sind Verbrauchsartikel und müssen nach längerem Gebrauch
ausgetauscht werden. Nach einer längeren Nutzungsdauer kann die Aufnahme
fehlerhaft sein. Prüfen Sie deshalb regelmäßig die Aufnahmeleistung der Karte
und ersetzen Sie diese bei Bedarf.
Die MicroSD-Karten anderer Hersteller können Kompatibilitätsprobleme
verursachen.
Deshalb wird nur die Verwendung einer MicroSD-Karte von renomierter
Herstellern empfohlen und Klasse 10.
Auf die MicroSD-Karte werden die jeweils ältesten Dateien gelöscht, um Platz für
neu aufgenommene Videos zu schaffen. Kopieren und speichern Sie daher
wichtige Dateien, wie z. B. Vorfallaufzeichnungen, auf andere Speichermedien.
Hinweis:
Die Verwendung des DC Power Fuse Kabels (Autobatterie Entladungsprävention-Kabel) kann
die Lebensspanne der MicroSD-Karte verringern.
4 GPS
Die Videoaufnahme funktioniert auch, wenn das GPS außer Betrieb ist.
Positionskoordinaten und Fahrgeschwindigkeit werden dann jedoch nicht aufgezeichnet.
Bei der ersten Inbetriebnahme oder wenn die Kamera einige Zeit nicht benutzt wurde,
dauert es einige Zeit, bis das GPS die aktuelle Position gefunden hat.
Ist die GPS-Zeit bei der Prüfung eines aufgenommenen Videos mit einem ViewerProgramm oder der BlackSys Viewer nicht korrekt, dann schalten Sie das GPS aus und
wieder ein, nachdem ein Signal eingegangen ist. So erhalten Sie ein kontinuierliches
GPS-Signal
Die Tönung der Windschutzscheibe darf keine metallischen Komponenten enthalten.
Vorsicht bei der Montage von Geräten, die den GPS-Empfang stören (z. B. manche
funkgesteuerten Autostarter und Alarmsysteme oder MP3/CD-Player).
Viel Regen kann den GPS-Empfang stören.
In Tunneln, Unterführungen oder Straßen mit vielen Hochhäusern oder Wolkenkratzern
sowie in der Nähe von Kraftwerken, Militärbasen, Sendern usw. könnte die GPS-Empfang
gestört werden.
4
5 Stromversorgung
Kein beschädigtes oder modifiziertes Stromkabel/Stecker verwenden. Nur die vom
Hersteller mitgelieferten Kabel verwenden. Andernfalls könnte es zu einer Explosion,
einem Brand oder zu Fehlfunktionen kommen.
Ein dauerhafter Gerätebetrieb kann zum Ansteigen der Innentemperatur und zu einem
Brand führen.
Entfernen Sie das Stromkabel wenn die BlackSys CH-200 längere Zeit nicht genutzt wird.
Nicht abschalten während eine Firmware-Upgrade. Sonst könnte es zu Fehlfunktionen
kommen.
Die ständige Verwendung des DC Power Fuse Kabels kann die Lebensspanne der
BlackSys CH-200 verringern. Der Hersteller ist dafür nicht verantwortlich. Entfernen Sie
das Stromkabel des DC Power Fuse Kabels wenn die BlackSys CH-200 längere Zeit nicht
genutzt wird.
Lassen Sie das DC Power Fuse Kabel durch eine professionelle Werkstatt installieren.
03 Produkteigenschaften
Full HD-Auflösung für hochwertige Aufnahmen
1920x1080p Full HD, 30fps, Weitwinkel 135°. Der Der Sony IMX322 Sensor ermöglicht
extra klare und helle Full HD-Aufnahmen, auch wenn die Lichtverhältnisse dürftig sind.
Full HD Heckkamera
1080p Full HD-Auflösung mit 30 fps, Weitwinkel 130°
Wifi (802.11b/g/n (2.4~2/4835FHz))
GPS Dual Band (GPS + GLONASS)
Der hochempfindliche GPS-Empfänger zeichnet automatisch die Fahrtdaten mit dem
Video auf, einschließlich Geschwindigkeit und Fahrrichtung. Auswertung mit Google Maps
auf Ihrem PC. Auswertung auf die Kamera selber nicht möglich.
Normale Aufnahme
Die Aufnahme beginnt sobald das Auto gestartet wird. Wenn die MicroSD-Karte voll ist
werden die ältesten Dateien (3 Minuten) automatisch überschrieben.
Bewegungserkennung im Parkmodus
Die Aufnahme startet schon 10 Sekunden bevor eine Bewegung oder einen Aufprall bei
Ihrem Fahrzeug erkannt wird; auch wenn Sie nicht im Auto sitzen. Die
Videoaufzeichnung erstreckt sich dabei über einen Zeitraum von 10 Sekunden vor und 20
Sekunden nach eindrücken der Taste und wird in dem EventMovie Folder gespeichert.
Hinweis:
Die Bewegungssensor / Parkmodus, funktioniert nur in Kombination mit dem DC Fuse Power
Kabel (nicht in Lieferumfang).
Vorfallregistrierung per G-Sensor (Event)
Wenn der integrierte 3-Achsen-Sensor plötzliche Bewegungen erkennt, wird die
Ereignisaufzeichnung als geschützte Datei separat gespeichert, damit die Vorfall
Aufnahme (Event) nicht gelöscht oder überschrieben werden kann.
5
Akku für Notfallsituationen
Der integrierte Akku sichert die Daten wenn die Stromversorgung unerwartet
unterbrochen wird.
LED-Statusleuchten
Vier LED-Statusleuchten zeigen Aufnahme- WiFi-, und GPS-Status.
8GB~256GB Spreicher, extern mit MicroSDHC Karte
Multi Sprachen Unterstützung (auch Deutsch)
Deutsch, Englisch, Französich, Italienisch, Portugiesisch, Spanisch, Tschechisch,
Russisch, Türkisch, Koreanisch, Chinesisch (Mandain, Kantonesich), Arabisch, Japanisch,
Thai, Bahasa Indonesia, Vietnamesisch, Bahasa Malaysisch.
Sprachführung auf Deutsch / Audio
Eine freundliche Sprachführung auf Deutsch meldet jede Handlung und Status. Ein eingebautes Mikrofon nimmt den Ton auf.
Notfalltaste
Mit einem Druck auf die Nottaste wird sichergestellt, dass die Aufnahme nicht
automatisch überschrieben wird. Die Videoaufzeichnung erstreckt sich dabei über einen
Zeitraum von 10 Sekunden vor und 20 Sekunden nach eindrücken der Taste und wird in
dem EVENT Dossier gespeichert.
Formatierung in der Kamera |
Die MicroSD-Karte kann in der Kamera, ohne PC, formatiert werden.
Lupe
Spezielle BlackSys Software mit mehrfacher digitaler Lupe.
GPS Tracking
Der hochempfindliche GPS-Empfänger zeichnet automatisch die Fahrtdaten mit dem
Video auf, einschließlich Geschwindigkeit und Fahrrichtung. Auswertung mit Google Maps
auf Ihrem PC. Auswertung auf die Kamera selber nicht möglich.
Real-time Prüfung des Autobatteries
Verhindert dass die Autobatterie leer geht. Man kann die Spannung auf 4 Stuffen
einstellen.
Hohe Temperatur Unterbrechung
Verhindert dass die Autokamera zu heiss wird und schaltet erst wieder automatisch ein
wenn die Temperatur wieder niedriger ist.
DC Power Fuse Kabel (Option, nicht im standard Lieferumfang)
Der speziell von BlackSys entwickelte DC Power Fuse Kabel versorgt die Autokamera mit
Strom von der Autobatterie und macht so, in dem Parkmodus, die Kameraüberwachung
des geparkten Fahrzeugs auch bei ausgeschaltetem Motor möglich. DC Power Fuse Kabel
verhindert allerdings, dass die Autobatterie bei längerer Parkdauer leer geht, indem es
die Dashcam ab der Unterschreitung einer gewissen, im voraus eingegebenen, Spannung
und/oder Zeit einfach abschaltet. Der Einbau ist einfach und schnell bewerkstelligt und so
geraten die Kabel der Dashcam komplett ausser Sicht.
Hinweis:
Die Verwendung des DC Power Fuse Kabels (Autobatterie Entladungs-prävention Kabel) kann
die Lebensspanne der BlackSys CH-200 verringern. Der Hersteller ist dafür nicht
verantwortlich. Entfernen Sie das Stromkabel des DC Power Fuse Kabels wenn die BlackSys
CH-200 längere Zeit die BlackSys CH-200 längere Zeit nicht genutzt wird.
6
04 Lieferumfang
Full HD Kamera (mit Wifi und GPS eingebaut)
2. Full HD Heckkamera mit 6 meter Kabel
Kamerahalterung mit Aufkleber (kein Saugnapf!)
Gebrauchsanleitung (Englisch)
12/24 Volt Kfz-Ladegerät mit 4 meter Kabel
3 Kabelklemmen
05 Bezeihnung der Einzelteile
06 Montage der BlackSys CH-200 in Ihrem Fahrzeug
1 Montageposition prüfen
2 Montage der Kamera vorne
3 Montage der Kamera hinten
1 Montageposition prüfen
Es wird empfohlen, die Frontkamera entweder links oder rechts des Rückspiegels zu
befestigen. Reinigen Sie die Stelle, an der das Gerät montiert wird, sorgfältig, sodass
sie frei von Fremdkörpern und Feuchtigkeit ist.
Es wird empfohlen, die Heckkamera oben an der Heckscheibe des Fahrzeugs zu
befestigen.
7
2 Montage der Kamera vorne
Schalten Sie an einem hellen und sicheren Standort den Motor aus und ziehen Sie
den Schlüssel ab.
Befestigen Sie die Frontkamera mit dem doppelseitigen Klebeband an der
Windschutzscheibe Entfernen Sie nach Montage der Kamera die Linsenabdeckung.
Stecken Sie das Kfz-Ladegerät in der Stromeingangsbuchse der Frontkamera sowie
am 12 Volt-Stromanschluss des Autos ein.
Hinweis:
Für Aufnahmen während des Parkens muss das BlackSys DC Fuse Power Kabel
(Batterieentladeschutz) verwendet werden.
Wenn Sie die BlackSys CH-200 mit anderen Geräten verwenden möchten, die
ebenfalls über ein Stromkabel betrieben werden, empfehlen wir den Kauf und die
Verwendung eines Doppelsteckers.
3 Montage der Kamera hinten
Befestigen Sie die Rückkamera mit dem doppelseitigen Klebeband so an der
Heckscheibe, dass sich die Kameralinse in der Fahrzeugmitte befindet.
Hinweis:
der Pfeil soll nach oben zeigen!
Stecken Sie das Anschlusskabel der Rückkamera in der Frontkamera ein.
Verwenden Sie die Kabelklemmen, um das Kabel so zu führen, dass die Sicht des
Fahrers nicht beeinträchtigt wird.
Stellen Sie den Linsenwinkel der Kamera ein.
Starten Sie den Motor und kontrollieren Sie, ob die Kamera richtig funktioniert.
Hinweis:
Prüfen Sie nach einer Testfahrt, ob die Videoaufnahme ordnungsgemäß funktioniert.
07 Funktionen
1 Aufnahne Start und Ende
Die Aufnahme beginnt sobald das Auto gestartet wird. Die CH-200 Sprachführung
sagt dann:”Die Aufnahme beginnt”.
Wenn das Auto abgeschaltet wird, sagt die Sprachführung: “Das System wird
beendet”.
Bitte prüfen Sie ob die Micro SD-Karte im Kamera ist eingelegt bevor Sie das Auto
starten.
2 Video abspielen
Sie können die aufgezeichneten Videos über Ihr Smartphone abspielen. Oder auf Ihr
Komputer über die SD-Karte mit den BlackSys Viewer.
3 Normale Aufnahme
Die Aufnahme beginnt sobald das Auto gestartet wird. Wenn die MicroSD-Karte
(AlwaysMovie Folder) voll ist werden die ältesten Dateien (Szenen von 3 Minuten)
automatisch überschrieben. Kopieren und speichern Sie daher wichtige Dateien, wie z. B.
Ereignisaufzeichnungen, auf andere Speichermedien.
8
4 Vorfall Aufnahme (Event)
Der integrierte 3-Achsen-Sensor zeichnet die G-Kräfte auf, die die Richtung und die
Krafteinwirkung des Aufpralls zeigen. Wenn der G-Sensor plötzliche Bewegungen
erkennt, wird die Vorfall Aufnahme als geschützte Datei separat gespeichert (EventMovie
Folder), damit das Ereignis nicht gelöscht oder überschrieben werden kann. Die
Videoaufzeichnung erstreckt sich im über einen Zeitraum von 10 Sekunden vor und 20
Sekunden nach dem Aufprall.
Hinweis:
Aufprallempfindlichkeit kann in der BlackSys Viewer eingestellt werden.
5 Notfall Aufnahme
Mit einem Druck auf die Nottaste wird sichergestellt, dass die Aufnahme nicht
automatisch überschrieben wird. Die Videoaufzeichnung erstreckt sich dabei über einen
Zeitraum von 10 Sekunden vor und 20 Sekunden nach eindrücken der Taste und wird in
dem EventMovie Folder gespeichert.
6 Parkmodus Aufnahme
Der Parkmodus funktioniert nur wenn die Kamera eingeschaltet ist. Die Kamera
schaltet ab bei der Unterschreitung einer gewissen, im voraus eingegebenen,
Spannung der Autobatterie und/oder Zeit.
Parkingmodus Konfiguration: Sie schalten die Parkmodus ein oder aus bei der Auto
Conversation to Parking Mode Funktion. Wenn eingeschaltet, fängt die Parkmodus
automatisch an, wenn das Fahrzeug eine im voraus eingegebene Zeit stillsteht.
Sobald die Parkmodus Aufnahme anfängt, sagt die Sprachführung “Es wird auf
Aufnahme Parkmodus umgestellt”.
Sie können die automatische Schaltung zum Parkmodus einstellen bei Configuration
Setting >> Basic Functions der BlackSys Viewer. Oder im BlackSys Smartphone App:
Settings >> Basic Function.
Bei der Parkmodus (= Use Motion Detection in der Konfiguration), erstreckt sich die
Video-Aufzeichnung dabei über einen Zeitraum von 10 Sekunden vor und 20
Sekunden nach einer Bewegung. Das Video wird in dem MotionMovie Folder
gespeichert.
Das Video wird nur mit der Kamera (vorne oder hinten) aufgezeichnet, die auch
tatsächlich durch die Beweging aktiviert wird. Das spart Speicher.
Sie konfigurieren die Bewegungsanerkennung (Motion Detection) in der BlackSys
Viewer: Configuration Settings >> Motion Detection. Oder direct mit der BlackSysApp: Settings >> Motion Detection.
Das weiße LED blinkt wenn die Bewegungsanerkennung aktiviert ist. Sie können das
Licht auch ausschalten bei BlackSys Settings >> Basics >> Others >> Enable Front
Security LED (ein/aus).
Hinweis:
Die Bewegungssensor / Parkmodus, funktioniert nur in Kombination mit dem DC Fuse
Power Kabel (nicht in Lieferumfang).
Beim umschalten der Parkmodus könnte es sein das weiniger als 5 Sekunden
Aufzeichnung verloren geht.
Die Bewegungsanerkennung könnte bei extrem viel/helles Licht nicht funktionieren.
9
7 Time Lapse Aufnahme
Während Time Lapse Aufnahme (einschlatbar in Settings) werden Videos von 30
Sekunden aufgezeichnet und im MotionMovie Folder gespeichert. Es wird mit einem
Frame pro Sekunde aufgezeichnet.
Hinweis:
· Jedes Datei/File hat 30 Sekunden, aber das Bereich/Zeitraum ist 7 Minuten und 30
Sekunden.
· Wenn Time Lapse eingeschaltet ist, funktioniert die Vorfall- und Parkmodus Aufnahmen
nicht!
8 Aufnahme des letzten Videos
Der integrierte Akku für Notfallsituationen sichert Aufnahme des letzten Videos wenn die
Stromversorgung unerwartet unterbrochen wird.
9 ADAS-Funktionen
ADAS steht für Advanced Driver Assistance Systems. Der CH-200 verfügt über drei dieser
Alarmsysteme, die durch die Frontkamera und die grüne LED auf der Vorderseite der
Dashcam angegeben werden.
Spurhalteassistent (LDWS) warnt den Fahrer eines Fahrzeuges sofort beim
Verlassen der Fahrspur auf einer Straße. Das System funktioniert bei
Geschwindigkeiten höher als 65 km/h. Bei über 30 km/h wird die Funktion innerhal 2
bis 4 Minuten kalibriert und das grüne LED leuchtet. Wann der Fahrer die Fahrspur
verlässt kommt ein Tonsignal das grüne LED blinkt (0,3 Sek.).
Auffahrwarnung (FCWS), der Kamera erkennt den Abstand zu anderen Fahrzeugen
und warnt den Fahrer, wenn die Gefahr einer Kollision erkannt wird mit ein Tonsignal
und das grüne LED blinkt (0,2 Sek.). Der Auffahrwarner beeinflusst nicht den
Bremsvorgang des Fahrzeugs.
Forward Vehicle Starting Alarm (FVSA) warnt den Fahrer, wenn ein Vorgänger
den Ruhezustand verlassen hat mit ein Tonsignal und das grüne LED blinkt (0,6
Sek.).
08 Erklärung LED-Statusleuchte und Sprachführung
1 Erklärung LED-Statusleuchte
Rot , leuchtend = Kamera nimmt auf
Rot , blinkend = Notfall- /Vorfallaufnahme
Grün = ADAS
Blau = GPS ist verbunden
Gelb = Wifi ist verbunden
Weiss = Parking LED ist eingeschaltet
2 Sprachführung Fehlermeldungen Funktion Sprachführung \
SD Karte fehlt: es fehlt die SD Karte (wird wiederholt, re-boot wenn Karte eingelegt
ist)
SD Karte kaputt: unlesbare SD Karte. Bitte SD Karte prüfen
Fehler Kamera vorne: Aufnahmefehler eins
Fehler Kamera hinten: Aufnahmefehler zwei
SD Karte Aufnahmefehler: Aufnahmefehler drei
10
09 Die BlackSys App
1 Aufnahme beginnen / beenden
Installieren Sie die BlackSys-App und öffnen Sie sie auf Ihrem Smartphone. Die
BlackSys-App können Sie vom Google Play Store oder vom Apple App Store
herunterladen.
Laden Sie die BlackSys-App vom Google Play Store herunter.
Drücken Sie zum einschalten des WiFi auf die WiFi-Taste am unteren Rand des
Kameras.
Hinweis:
Die BlackSys-App ist geeignet für Android 4.2 oder höher und iPhone 5.0 oder höher.
Die BlackSys-App könnte möglicherweise von dem Smartphone nicht unterstützt
werden.
Je nach Smartphone-Modell werden eventuell einige Funktionen nicht unterstützt.
Die Wiedergabefunktion kann von einem Smartphone zum anderen variieren.
Entnehmen Sie deshalb die genauen Einzelheiten der jeweiligen Bedienungsanleitung.
Nicht alle Smartphones können Full HD-Videos abspielen.
Der Empfang bei der Wiedergabe aufgezeichneter Videos mittels WiFi kann aufgrund
der Datenübertragungsrate variieren.
Wenn Sie die WiFi-Funktion einige Minuten lang nicht verwenden, wird sie
automatisch deaktiviert. Sie können die Zeit zudem nicht ändern.
Der Reichweite der Wi-Fi Empfang kann variieren.
Multi-Verbindung ist möglich. Aber für die Stabilität der Verbindung, bitte verbinden
Sie nur ein Gerät mit Wi-Fi.
Wenn sich auf der MicroSD-Karte viele Videos befinden, kann das Laden der Datei
einige Zeit in Anspruch nehmen.
11
2 Die BlackSys-App verbinden
BlackSys-App BlackSys-App Hauptschirm BlackSys-App Playlist
Tippen Sie auf die WiFi-Symbole im BlackSys-App Hauptschirm.
Wenn die Kamera mit Ihrem Smartphone verbunden ist, wird die WiFi-Symbole (im
Hauptschirm) grün.
Wählen Sie das anzuschließende Gerät (BlackSys in der WiFi Liste Ihres
Smartphones) aus und geben Sie das Passwort ein. Das vorgegebene Passwort lautet
11111111. Tippen Sie auf OK, um eine Verbindung zum gewünschten Gerät
(BlackSys in der WiFi Liste Ihres Smartphones) herzustellen. Das vorgegebene
Passwort (11111111) kann jederzeit vom Nutzer geändert werden.
Hinweis:
Für eine stabile Verbindung, bitte bleiben Sie in unmittelbarer Nähe des
Kameras.
Änderen Sie das vorgegebene Passwort um Zugriff von anderen vorzubeugen.
Konfigurieren Sie im BlackSys-App den Namen Ihrer Kamera (unter
Konfiguration (=Zahnrad-Symbole) >> Settings >> Basic) und das Passwort
(Konfiguration >> Settings >> WiFi Settings). Sie können den
Namen/Kennzeichen Ihrer Kamera und das Passwort auch im Blacksys Viewer
auf Ihrem Komputer ändern.
12
1
11
12
2
3
4 5 6 7 8 9 10
3 WiFi Wiedergabe
1. Navigation (<): zurück zum Hauptschirm
2. Kamera Vorne (Front): alle aufgezeichneten Videos der Kamera vorne
3. Heckkamera (Rear): alle aufgezeichneten Videos der Heckkamera
4. Always Video: alle aufgezeichneten Videos in der Normale Aufnahmemodus
5. Ereignis Video (Event): alle aufgezeichneten Videos in der Vorfall-Modus
6. Bewegunsanerkennung-Video (Motion): alle aufgezeichneten Videos in der
Parkmodus
7. Reihenfolge (Latest): Reihenfolge der Aufnahmen alt/neu (aufsteigend/
absteigend)
8. Abspielen (Play): eine aufgezeichnete Video abspielen
9. Herunterladen (Download): ein Video auf Ihrem Smartphone speichern
10 SD-Karte (SD Card): navigieren Sie zu SD-Karte
11 Kamera vorne LIVE: tippen Sie auf hier, wenn Sie das Video in Echtzeit
ansehen möchten
12 Heckkamera LIVE: Live-Videostream der Heckkamera
1
.
2
.
13
4 BlackSys-App Konfiguration
1. Settings: zurück nach Hauptschirm
2. Save: Änderungen werden gespeichert und konfiguriert
3. Video: Konfiguration der Video-Einstellungen
4. Basic: Konfiguration auf Basis-Einstellungen
5. GPS: Konfiguration der GPS-Einstellungen
6. Additional: Zusätzliche Einstellungen und Funktionen
7. Motion Detection: Konfiguration der Bewegungserkennung-Einstellungen
8. Audio: Konfiguration der Audio-Qualität und -Einstellungen
9. Reset: Zurück nach Werkseinstellungen
10 Time Synchronization: die Zeit der Kamera mit Ihrem Smartphone synchronisieren
11 SD Card Format: SD-Karte formatieren
12 Wi-Fi Settings: Änderungen überprüfen vom Wi-Fi-Netzwerk der Kamera
13 Firmware Update: Verfügbare Firmware-Aktualisierung für Ihre Kamera
14
5 BlackSys-App Sonstiges (im Hauptschirm die Symbole mit 3 …)
1. Information: zurück zum Hauptschirm
2. App Version: zeigt die aktuelle App-Version
3. Firmware Version: zeigt die aktuelle Firmware-Version Ihrer Kamera
4. Firmware Update Check: kontrolieren und herunterladen der aktuelle
Firmware-Version
5. Customer Service: Telefonnummer nach Korea zum Service Abteilung
6. YouTube: nach unser YouTube-Kanal
7. BlackSys Homepage: besuchen Sie unsere koreanische Homepage
15
11 BlackSys Viewer Anleitung CH-200 PC Viewer
Der BlackSys Viewer kann auf einen PC aufgespielt werden.
Legen Sie die MicroSD-Karte in der MicroSD-Adapter ein.
Bitte navigieren Sie zur www.trendmarq.com/de >Support>Downloads>CH-200, und
laden Sie die BlackSys Viewer Software herunter
Installieren Sie das Programm gemäß den Anweisungen des
Installationsprogramms. Nach Abschluss der Installation wird auf dem
Desktop das BlackSys Viewer-Symbol angezeigt.
Mit einem Doppelklick auf das BlackSys Viewer-Symbol führen Sie das
Programm aus.
Systemanforderungen für den BlackSys Viewer:
OS: WIN7, 8, 10 (32/64bit)
H/W: Quad core 2,8GHz / 4G RAM oder höher
Web Browser: MS Internet Explorer 7,0 oder höher
Direct X version: Direct X9,0 (JUNE2010) oder höher
Andere: Windows.NET Framework 4 oder höher
© 2017 www.trendmarq .com
16
Loading...
