Page 1

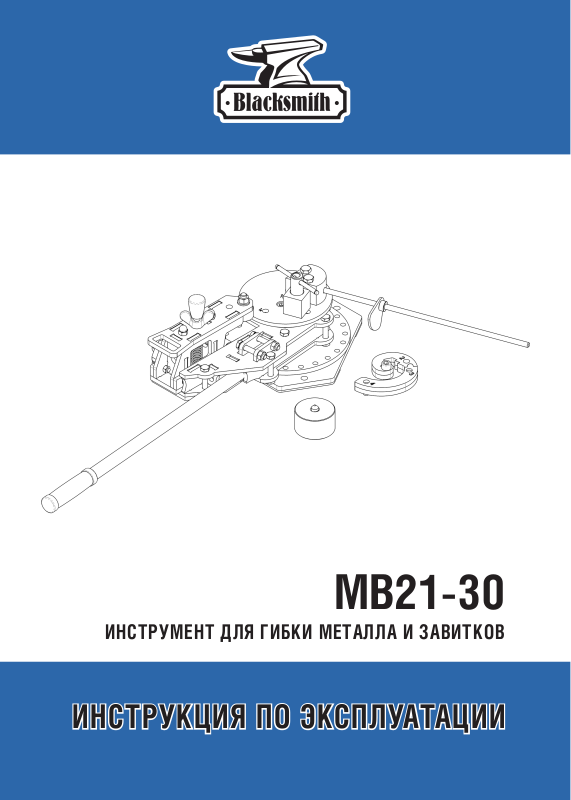

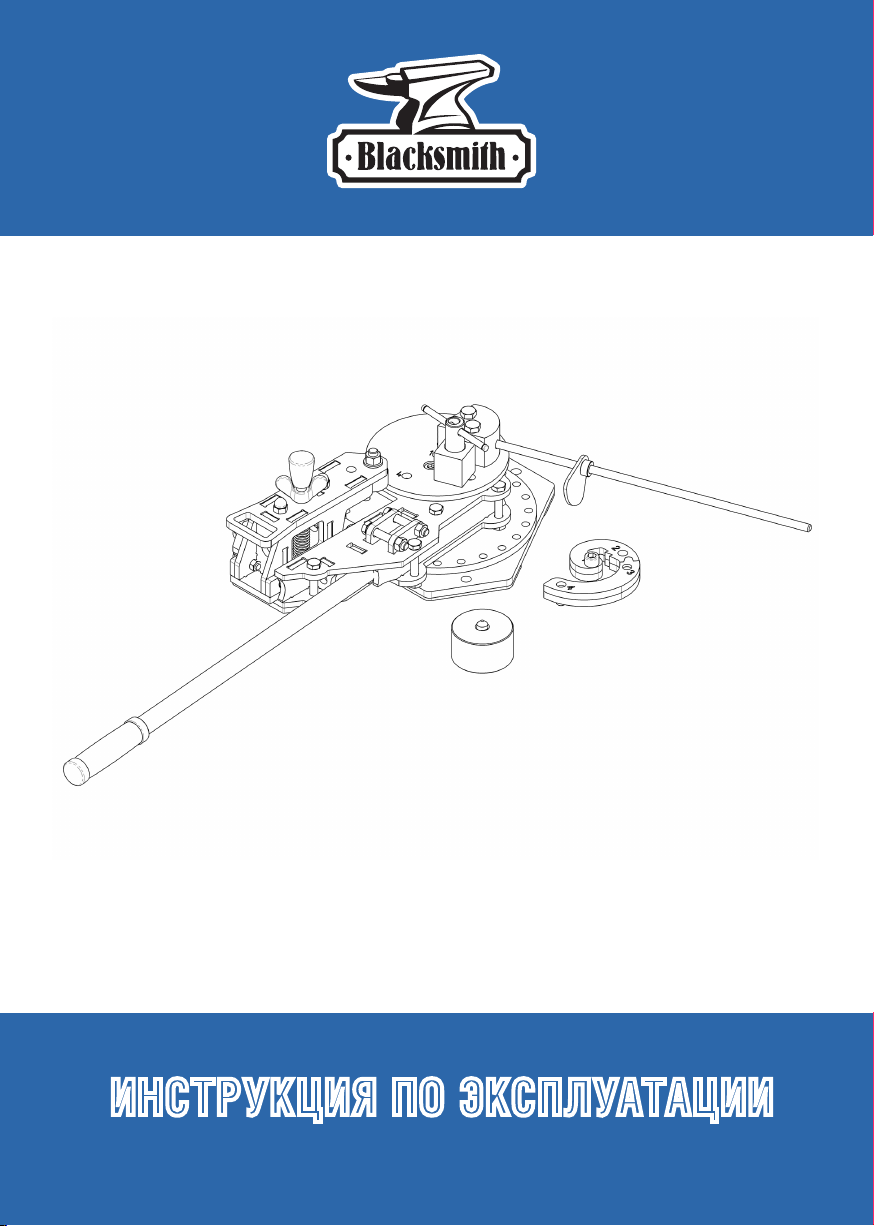

MB21-30
ИНСТРУМЕНТ ДЛЯ ГИБКИ МЕТАЛЛА И ЗАВИТКОВ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Page 2
ОГЛАВЛЕНИЕ
1
. ГАБАРИТНЫЕ РАЗМЕРЫ...........................................4
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ......................................4
3. УСТАНОВКА...............................................................5
4. СМАЗКА ...................................................................5
5. РАБОТА...............................................................6-7
6. СХЕМА....................................................................8
7. УПАКОВОЧНЫЙ ЛИСТ.............................................9
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА..........................10
9. ДЛЯ ЗАМЕТОК.......................................................11
Page 3

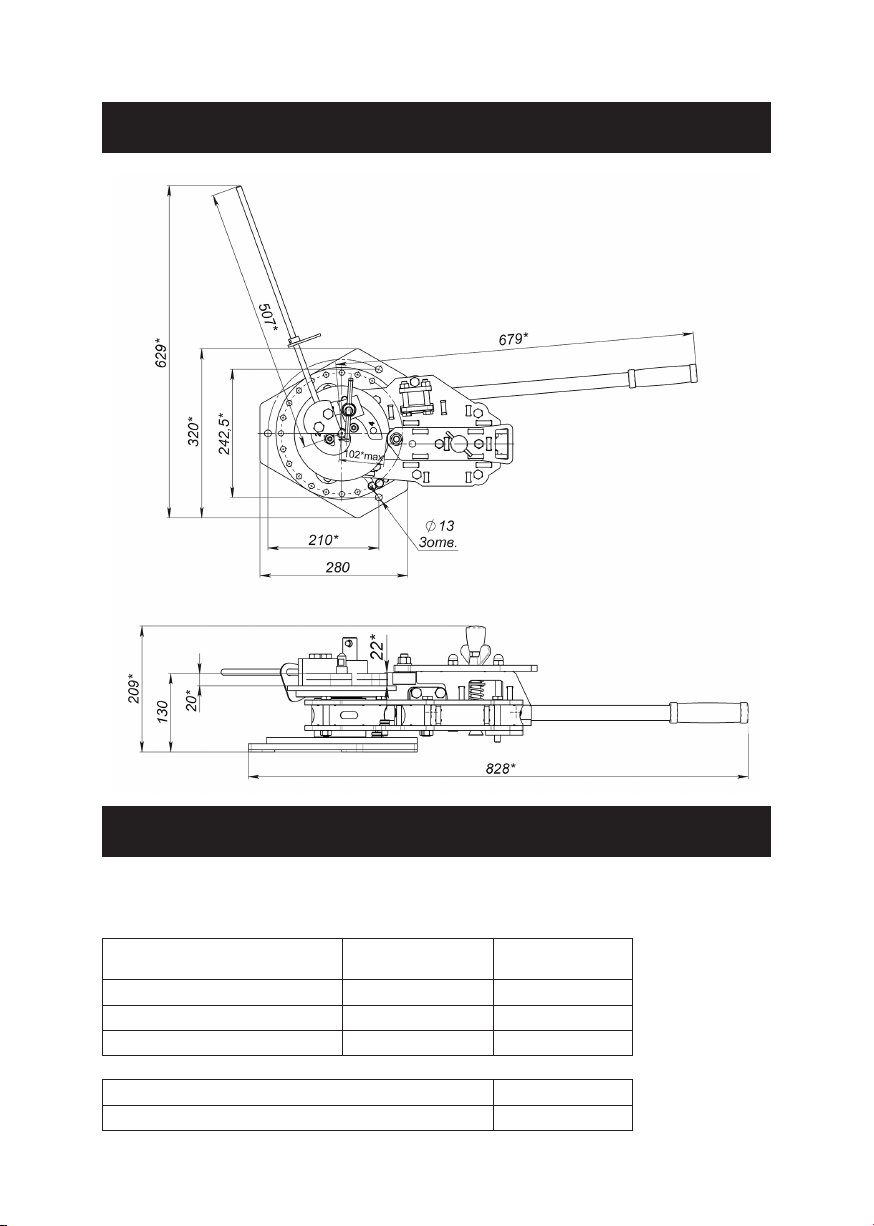

1. ГАБАРИТНЫЕ РАЗМЕРЫ
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Обрабатываемые материалы: сталь ст3, медь, алюминий и другие более мягкие материалы.
Максимальный размер обрабатываемых материалов:
Материал
Пруток
Квадрат
Полоса
Вес (кг)
Размер упаковки ШхГхВ (мм)
4
Гибка (мм)
14
14
30х8
Завиток (мм)
12
12
30х8
34
550x310x220
Page 4
3. УСТАНОВКА
3.1.
Установите инструмент на рабочее место и прикрепите его к поверхности через
отверстия на нижней части станины (#1).
Внимание! Крепёжные винты в комплект поставки не входят. Размер и конфигурация
выбирается в зависимости от поверхности крепления.
Установите ручку (#14) в поворотный корпус (#2) и затяните болты.
3.2.
4. СМАЗКА
Смазку необходимо проводить перед началом использования, далее один раз в 1 - 3 месяца
в зависимости от интенсивности использования.
Перед смазкой удалите загрязнения и старую смазку.

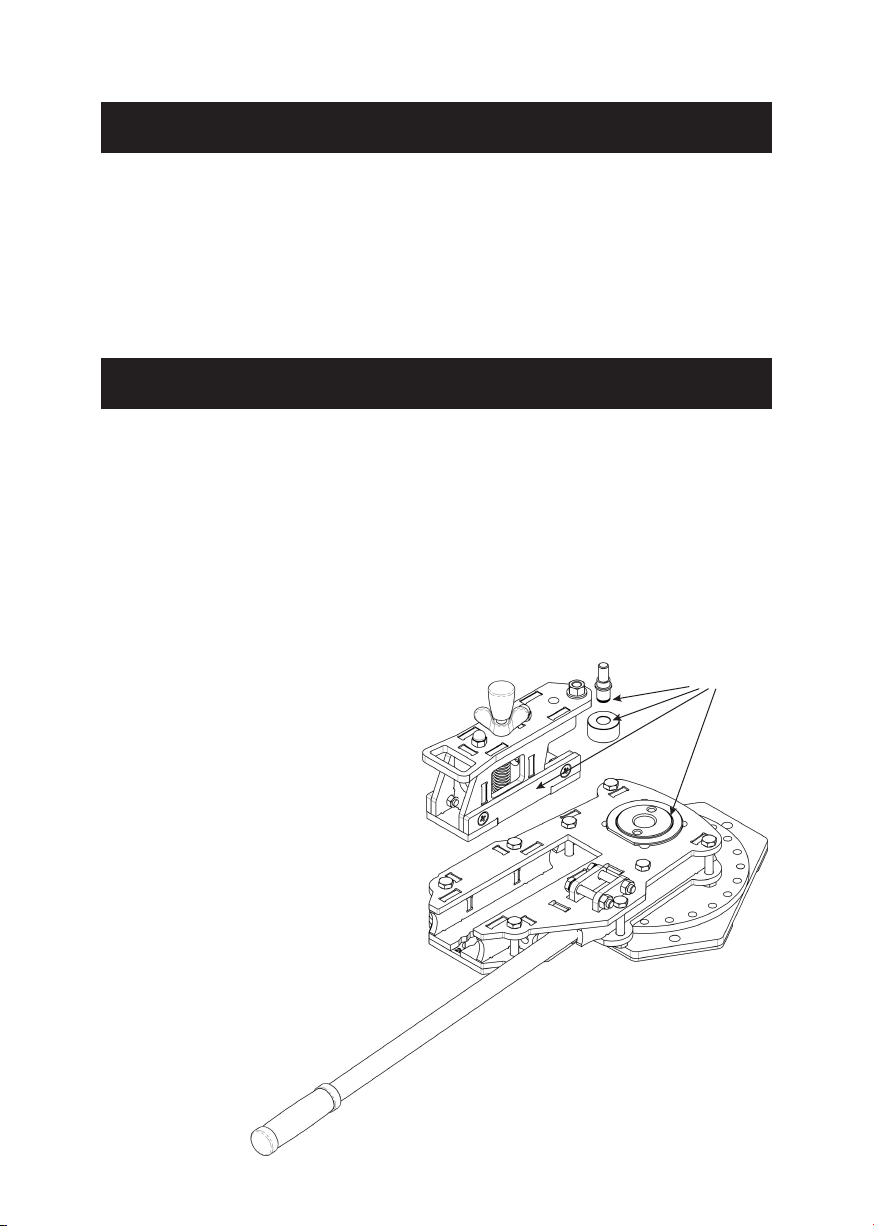

Узлы смазки находятся (Рис 1):
Между станиной (#1) и поворотным
4.1.
корпусом (#2).
4.2.
Осью ролика обкатного (#9)
и роликом (#12).
4.3.
Направляющие упора (#3).
Внимание! Для смазки следует
использовать только пластичные смазки,
Литол 24 и др.
Рис. 1
Смазать
5
Page 5
5. РАБОТА
5.1.
Убедитесь в том, что стол (#4) крепления оправки присоединен.
5.2.
Переместите упор (#3) в крайнее заднее положение.
5.3.
Установите необходимый комплект оправок согласно выполняемой операции.
Гибка с радиусом и изготовление кольца
Установите необходимый комплект
1.
оправок согласно Рис.2
Вкрутите ось (#8) в отверстия 1 и 6
2.
стола (#4).
Установите цилиндрическую оправку (#20)
3.
на ось в отверстии 1, а кулак
прижимной (#17) и эксцентрик (#11)
на ось в отверстии 6.
Установите заготовку между
4.
цилиндрической оправкой (#20)
и кулаком (#17).
Зафиксируйте заготовку с помощью
5.
эксцентрика (#11).
Переместите упор (#3) вплотную
6.
к заготовке.
Перемещайте корпус поворотный (#2),
7.
по часовой стрелке до получения нужного
угла гибки или кольца.
Гибка углов
Установите необходимый комплект
1.
оправок согласно Рис.3. Вкрутите ось (#8)
в отверстия 5 или 6 стола (#4).
Установите упор неподвижный (#18)
2.
и зафиксируйте болтами (#29)
в отверстиях 2 и 3 стола (#4).

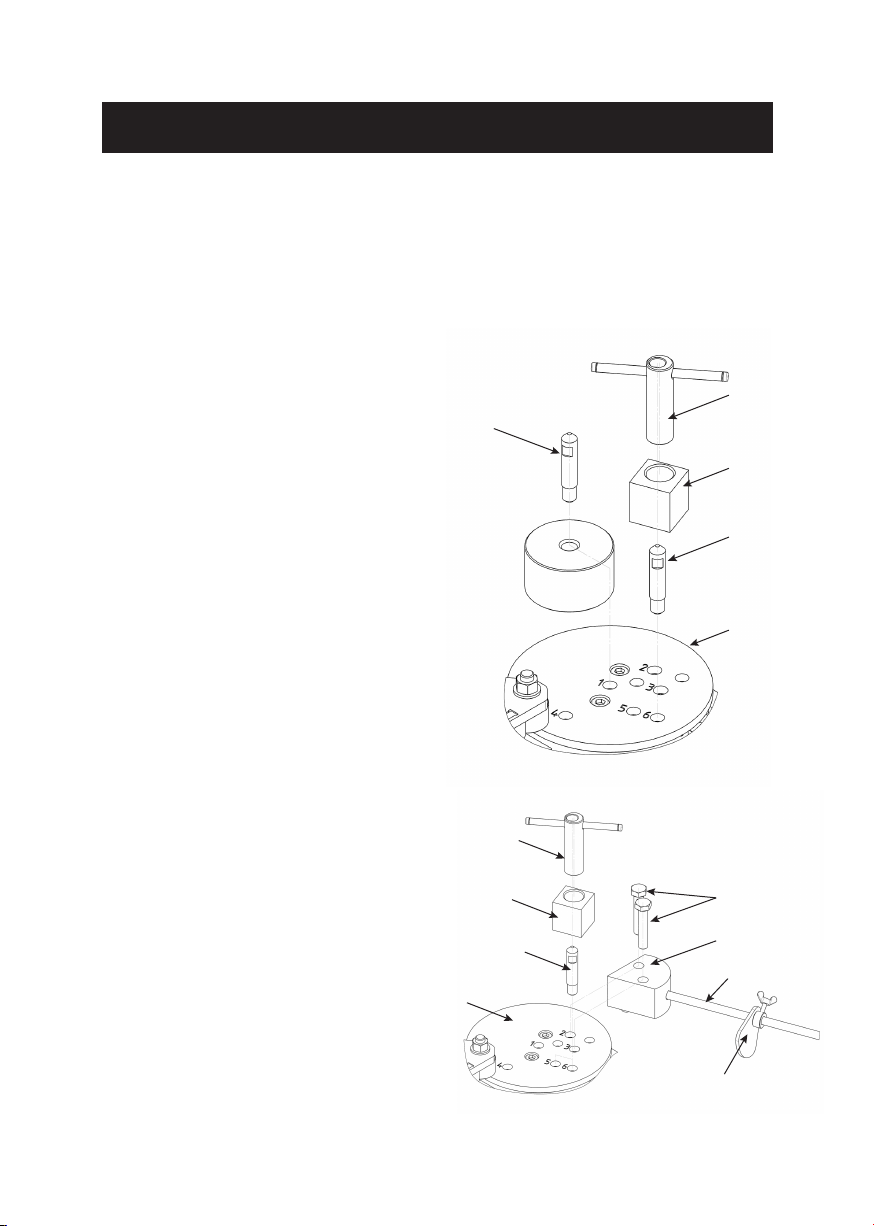

Рис. 2
Рис. 3
#4
#11
#8
#17
#8
#4
#11
#17
#8
#29
#18
#16
Установите кулак прижимной (#17)
3.
и эксцентрик (#11) на ось (#8).
6
#7
Внимание! Допускается использование
эксцентрика (#11) без кулака прижимного (#17).
Page 6
5. РАБОТА
Установите заготовку между упором
4.
неподвижным (#18) и кулаком (#17).
Зафиксируйте заготовку с помощью
5.
эксцентрика (#11).
Переместите упор (#3) вплотную
6.
к заготовке.
Перемещайте корпус поворотный (#2),
7.
по часовой стрелке до получения
нужного угла.
Для изготовления серии одинаковых
8.
изделий, установите спицу упора (#16)
и отрегулируйте упор (#7) по длине
заготовки. Рис 2. Установите штифты
упорные (#15) в отверстия на станине (#1)
и поворотном корпусе (#2) для повторения
угла гибки. Рис 3.
Гибка завитка
Установите необходимый комплект
1.
оправок согласно Рис.5

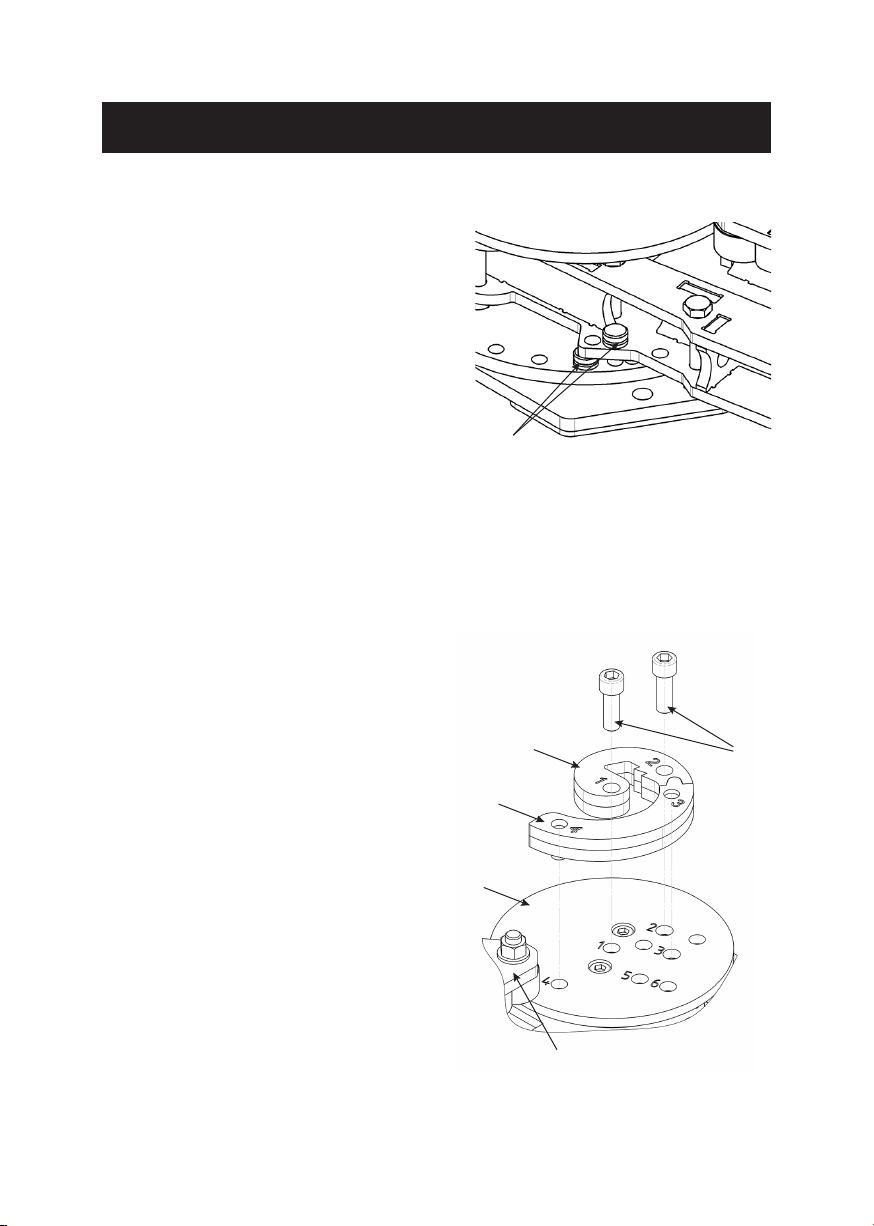

Рис. 4
#15
Рис. 5
Совместите отверстия 1 и 2 на улитке (#5)
2.
и столе (#4) и зафиксируйте винтами (#28).
Установите заготовку в паз улитки (#5).3.
Переместите упор (#3) вплотную
4.
к заготовке.
Перемещайте корпус (#2) поворотный,
5.
по часовой стрелке до получения нужного
завитка.
Для получения большого завитка,
6.
установите дополнительную секцию
улитки (#5) и повторите действие 4-5.
#5
#6
#4
#13
#28
7
Page 7

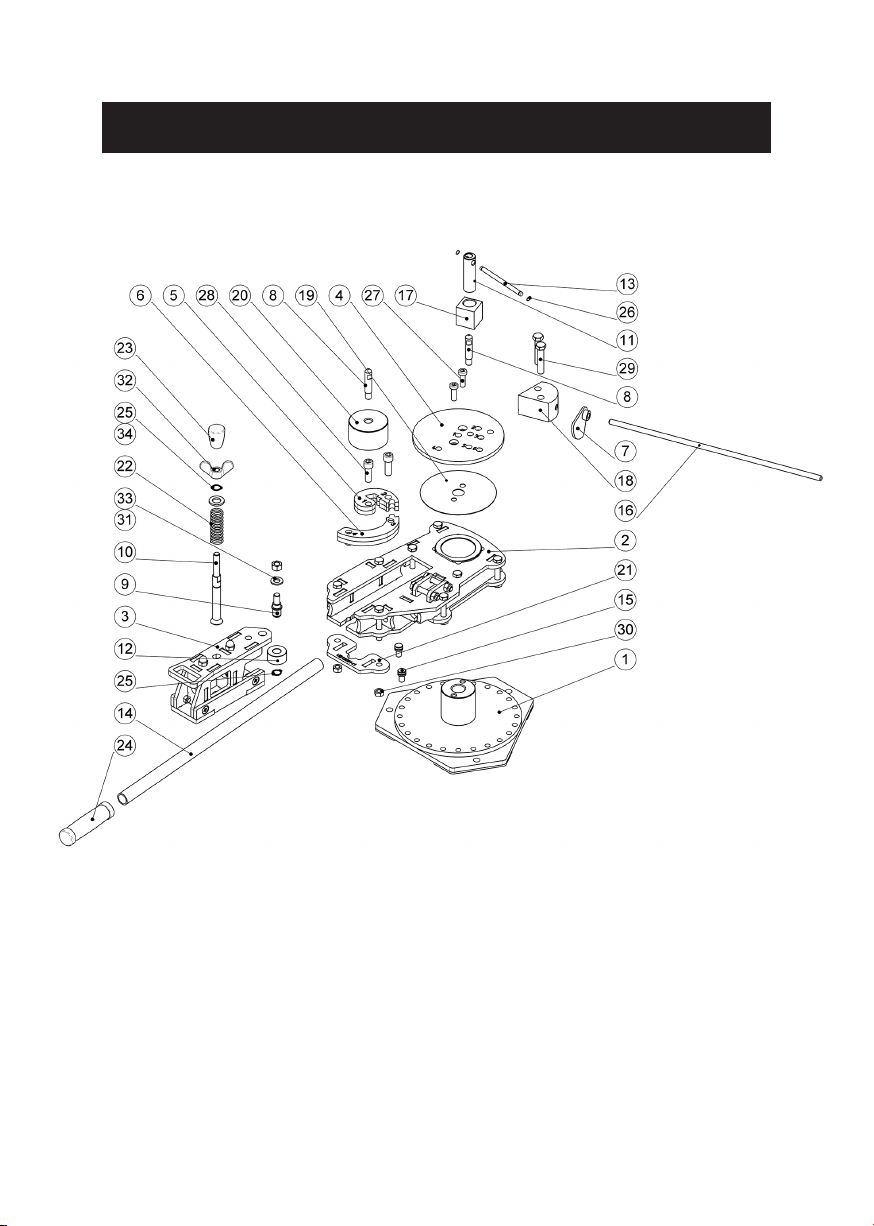

6. СХЕМА
8
Page 8
7. УПАКОВОЧНЫЙ ЛИСТ
№ Наименование К-во № Наименование К-во
1 Станина 1
2 Корпус поворотный 1
3 Упор 1
4 Стол для загибания 1
5 Улитка секция 1 1
6 Улитка секция 2 1
7 Упор заготовки 1
8 Ось кулака прижимного 2
9 Ось ролика обкатного 1
10 Стержень стопора 1
11 1
Эксцентрик
12
Ролик обкатной
Рукоятка эксцентрика
13
Рычаг
14
15
Штифт упорный
16 Спица упора заготовки 1
19 Пластина защитная 1
20 Оправка цилиндрическая 1
21 Планка ограничительная 1
22 Пружина сжатия 1
23 Ручка d32 M12 1
24 Ручка D25 1
25 Кольцо стопорное 16х1мм 2
26 Кольцо стопорное 8 мм 2
27 Винт М10х30 мм 2
28 Винт М12х35 мм 2
29 Болт М12х60 мм 2
1
1
1
2
30 Гайка M10 1
3132Гайка M12 1
Гайка-барашек М16
33
Шайба М12
3435Шайба М16 1
1
1
17 Кулак прижимной 1
18 Пластина защитная 1
Внимание! Производитель оставляет за собой право на внесение изменений
в конструкцию без предварительного уведомления.
Ключ шестигранный 10 мм
1
9
Page 9
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
8.1. Поставщик гарантирует конечному Пользователю надежную работу оборудования при условии проведения правильно го монтажа, а так же при условии строгого
выполнения требований инструкции по
эксплуатации.
8.2. Гарантийный срок эксплуатации оборудования составляет 12 месяцев со дня
продажи оборудования покупателю.
8.3. Поставщик оборудования не несет ответственность ни при каких условиях за какие-либо особые, случайные, штрафные
или косвенные убытки любого рода или
характера, включая, без ограничений,
потерю дохода или прибыли, повреждения имущества и претензии против Покупателя со с тороны третьего лица, даже
если изготовитель (поставщик) был уведомлен о возможности таких yбытков.
Настоящая гарантия не ущемляет закон-
ных прав потребителя, предоставленных
ему действующим законодательс твом.
8.6. Гарантийный талон.
Покупатель
Дата покупки оборудования «
8.4. Гарантийное обслуживание осуществляется в течение гарантийного срока только
при наличии Инструкции по эксплуатации
и заполненного гарантийного талона. В
Гарантийном талоне обязательно наличие подписи Покупателя. При их отсутствии ремонт изделия осуществляется
за счет Покупателя.
8.5.
Гарантия на инструмент не распро-
страняется в следующих случаях:
нарушение условий эксплуатации и
применение материалов, не предусмотренных В разделах № 2 «Технические
параметры» и № 3 - «Работа» настоящей
Инструкции;
или иными
вания; естественный износ оборудования;
повреждения оборудования вследствие форс-мажорных обстоятельств
(стихийные бедствия, наводнения, пожары, землетрясения, удары молнии
и т.п.).
» 20 г
повреждения Пок упателем
лицами конструкции оборудо-
Серийный номер изделия
Дополнительная комплектация
Адрес и реквизиты Продавца
М.П.
Ф.И.О. Подпись
10
Page 10
9. ДЛЯ ЗАМЕТОК
