BLACK POINT IBUKI User guide [pl]

Instrukcja montażu

Biurko elektryczne seria IBUKI

Instrukcja montażu

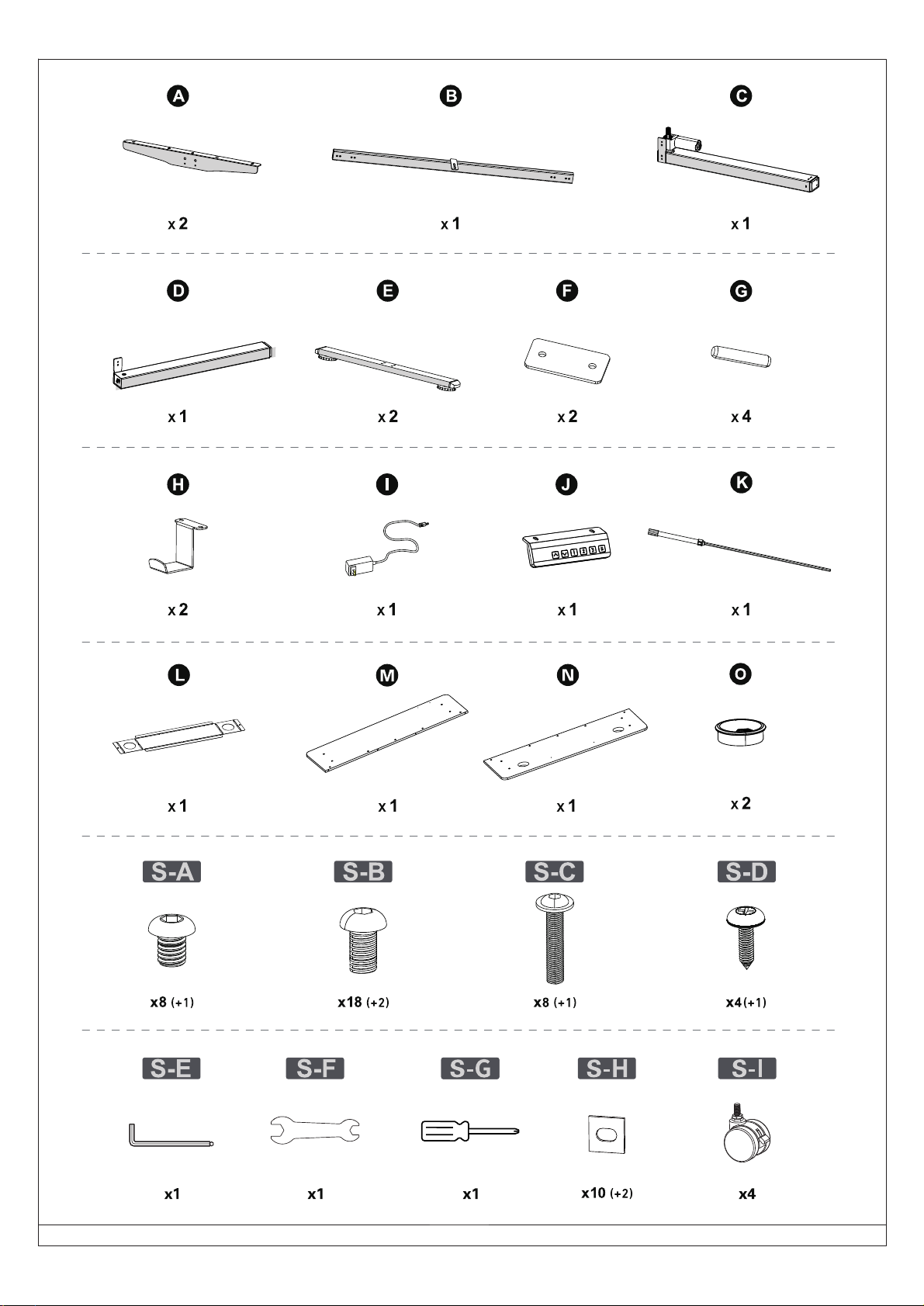

Lista elementów

Zakres wysokości

72-120 cm

Napięcie wejściowe

1 slinki z prędkością Głośność pracy

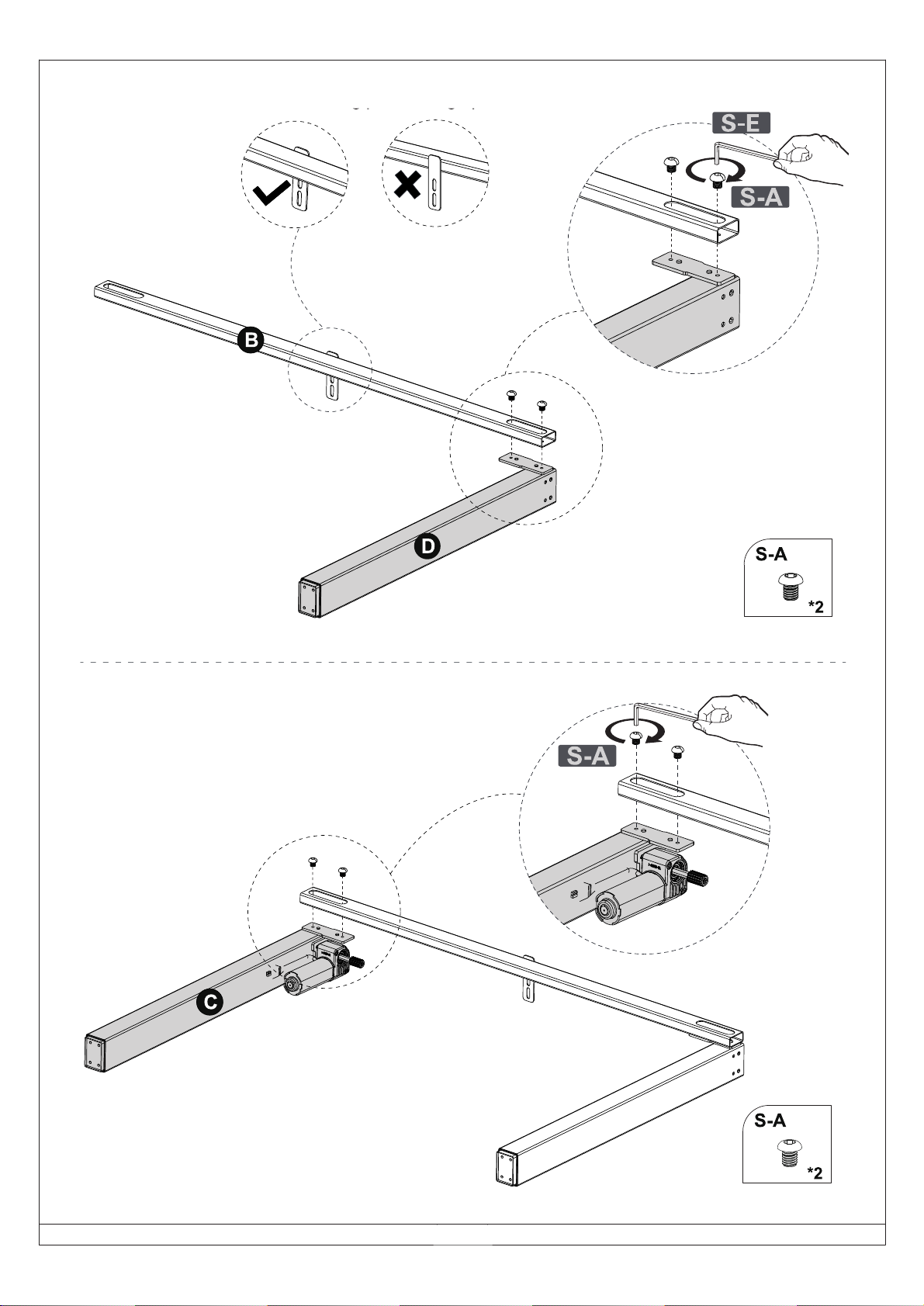

KROK 1

UWAGA! Płytka boczna musi być skierowana do góry.

KROK 2

KROK 3

KROK 4

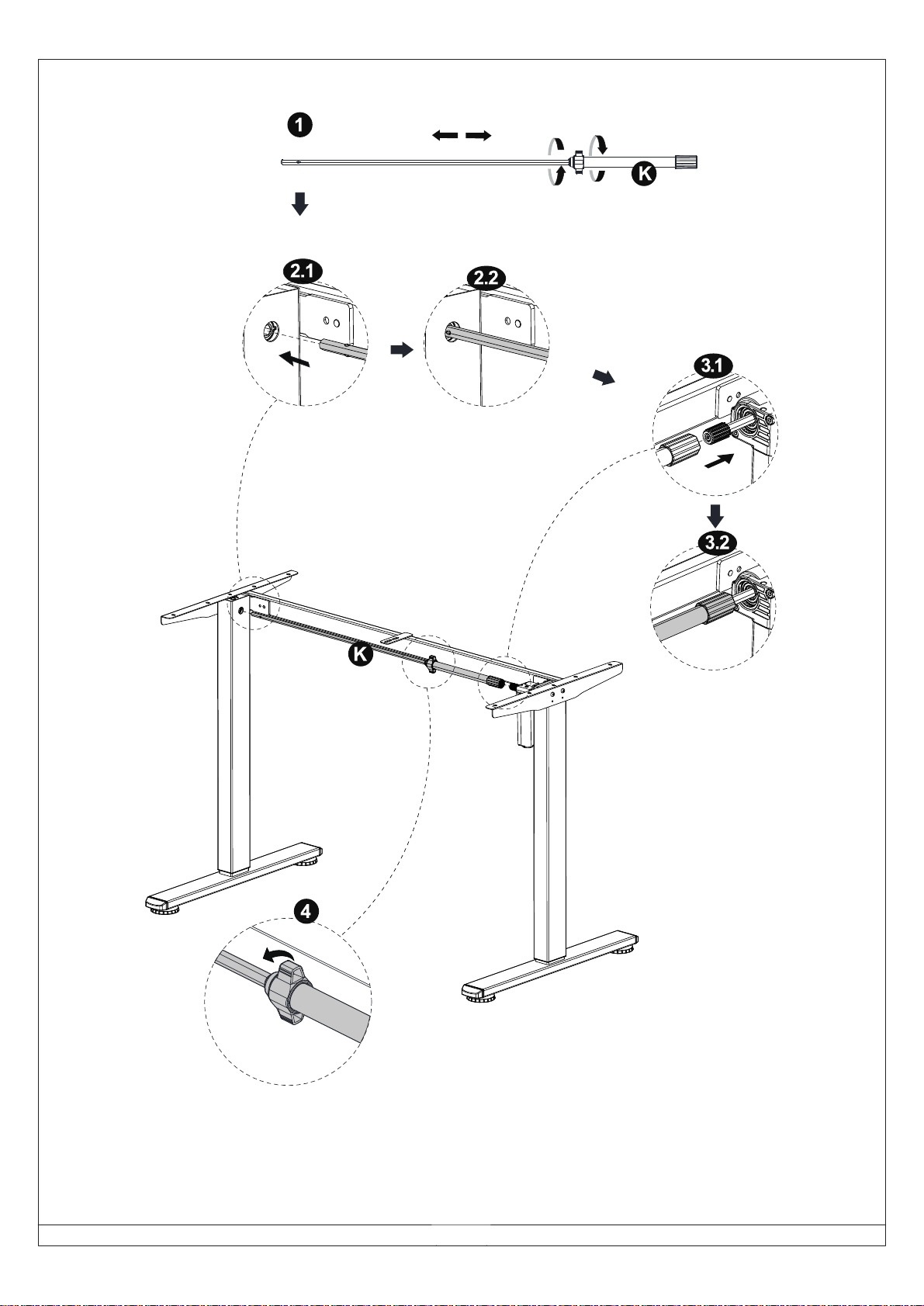

Dokręć nakrętkę łączącą, aby

precyzyjnie dopasować drążek.

KROK 5

KROK 6

KROK 7

KROK 8

KROK 9

Zamontuj po stronie silnika biurka.

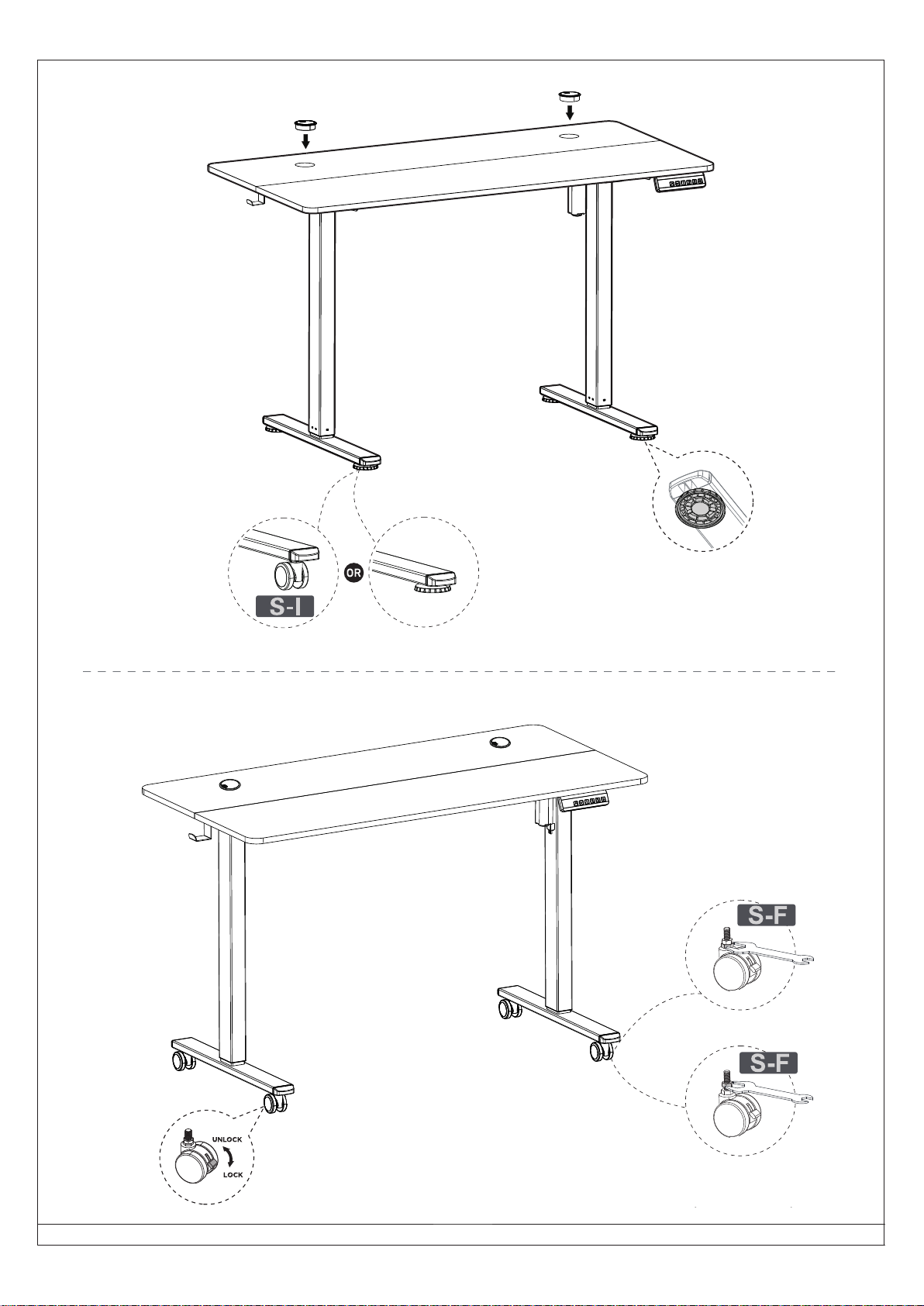

KROK 10

Dokręć i

zabezpiecz koła.

Regulacja wysokości

kół.

Instrukcja obsługi

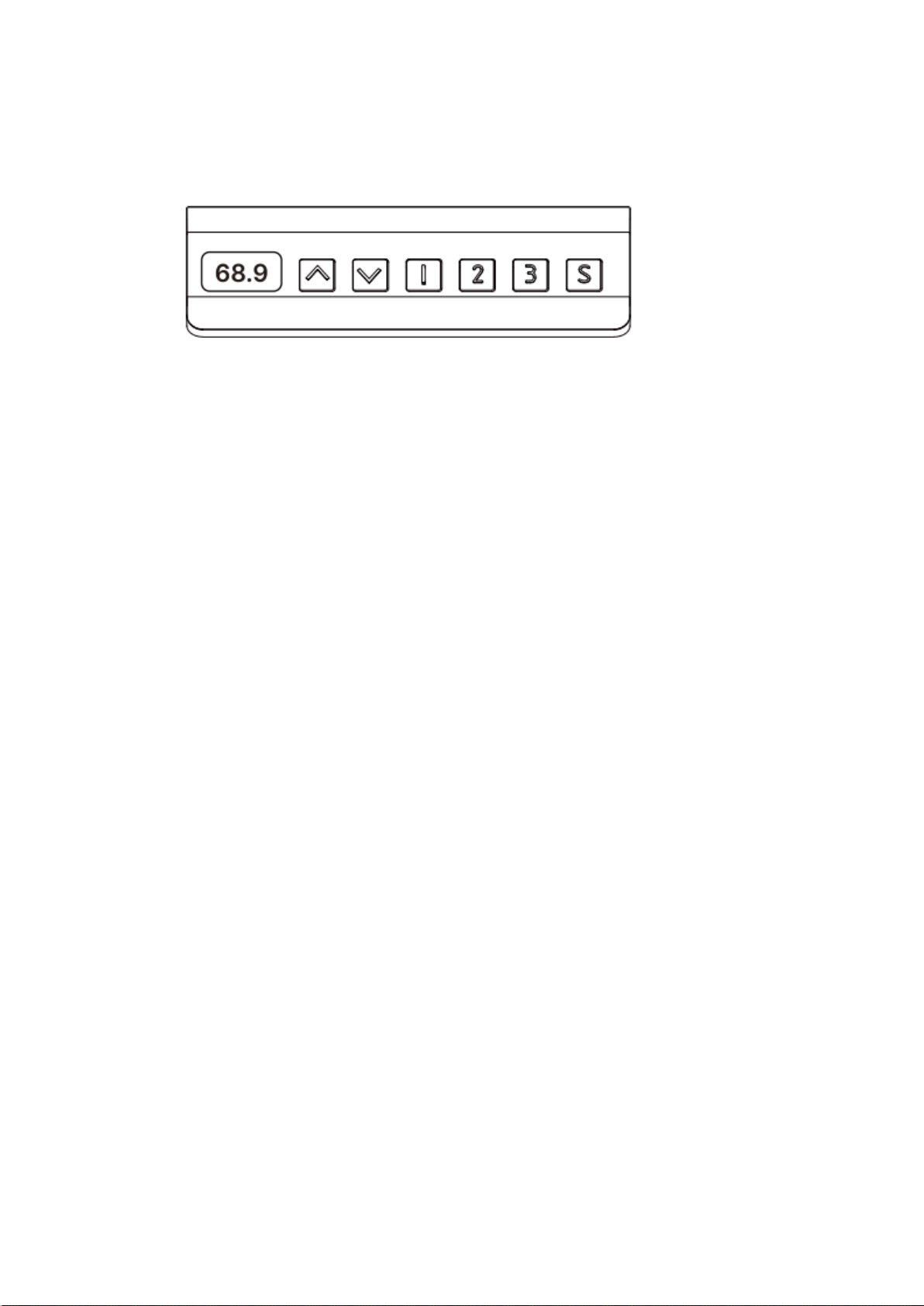

1. Panel sterowania

➢ <↑> W górę
➢ <↓> W dół
➢ <S> Przycisk ustawień
➢ <1> Przycisk pamięci wysokości 1
➢ < 2> Przycisk pamięci wysokości 2
➢ <3> Przycisk pamięci wysokości 3

2. Obsługa biurka

➢ Naciśnij <↑> aby przesunąć biurko w górę, aż osiągnie najwyższą pozycję.
➢ Naciśnij <↓> aby przesunąć biurko w dół, aż osiągnie najniższą pozycję.

3. Funkcja pamięci

➢ Przesuń biurko w górę lub w dół do wysokości, którą chciałbyś zapamiętać.
➢ Naciśnij krótko <S>, aż na wyświetlaczu pojawi się "S-" i zacznie migać "-", a

następnie naciśnij dowolną liczbę np. <1>, aby zapisać po nią wysokość, którą
chciałeś zapamiętać

➢ Powtórz procedurę, aby zapisać inne pozycje.

4. Blokowanie i odblokowywanie

➢ Blokada: Naciśnij i przytrzymaj jednocześnie <↓>&<↑> przez 5 sekund, gdy na

wyświetlaczu cyfrowym pojawi się "Loc", oznacza to, że system został
zablokowany i biurka nie można podnieść ani opuścić.

➢ Odblokowanie: Naciśnij i przytrzymaj jednocześnie <↓>&<↑>przez 5 sekund, gdy

cyfrowy wyświetlacz pokaże od "Loc" do normalnego cyfrowego, oznacza to, że
system został odblokowany.

5. Resetowanie

Gdy system zostanie wymieniony na nową nogę lub parametry muszą zostać
przywrócone do ustawień fabrycznych, naciśnij i przytrzymaj <↓> dopóki nie pojawi się
napis „RST” na wyświetlaczu. Kontynuuj aż biurko osiągnie minimalną wysokość i lekko
się podniesie. Nie przerywaj resetowania. Biurko nie będzie działać, dopóki resetowanie
nie zostanie wykonane poprawnie.

6. Kod błędu

SC0

Napięcie w trybie czuwania jest zbyt wysokie. Wyłącz biurko, sprawdź
połączenie między zasilaniem, a skrzynką kontrolną i włącz ponownie.
Jeżeli kod błędu nie ustąpi, skontaktuj się z producentem.

SC1

Napięcie wejściowe jest zbyt wysokie. Sprawdź zasilacz. Wyłącz biurko,
sprawdź połączenie między zasilaniem, a skrzynką kontrolną i włącz

ponownie. Jeżeli kod błędu nie ustąpi, skontaktuj się z producentem.

SC4

Napięcie robocze jest zbyt wysokie. Wyłącz biurko, sprawdź połączenie
między zasilaniem, a skrzynką kontrolną i włącz ponownie. Jeżeli kod błędu
nie ustąpi, skontaktuj się z producentem.

hot

Temperatura silnika jest wysoka. Ciągła praca biurka przekracza 2
minuty w ciągu 18 minut. Poczekaj co najmniej 18 min przed
ponownym użyciem biurka.

r-6

Napięcie wejściowe jest zbyt wysokie. Błąd jest usuwany gdy napięcie
zasilania wróci do normy. Jeżeli kod błędu nie ustąpi, skontaktuj się z

producentem.

rst

Resetowanie biurka. Wyłączy się kiedy biurko zostanie prawidłowo
zresetowane.

EX0

Ochrona przed zwarciem. Wyłącz zasilanie, sprawdź połączenie kablowe i
włącz ponownie. Jeżeli kod błędu nie ustąpi, skontaktuj się z producentem.

EX2

Wyłącz zasilanie, sprawdź połączenie kablowe i włącz ponownie. Następnie
postępuj zgodnie z instrukcją resetowania. Jeżeli kod błędu nie ustąpi,
skontaktuj się z producentem

EX3

Awaria czujnika silnika. Wyłącz biurko, sprawdź połączenie między
silnikiem, a skrzynką kontrolną i włącz ponownie. Następnie postępuj
zgodnie z instrukcją resetowania. Jeżeli kod błędu nie ustąpi, skontaktuj się
z producentem.

EX4

System antykolizyjny. Biurko wykryło przeszkodę i przesunie się o 50mm w
przeciwnym kierunku I zatrzyma się.

EX6

Odłączenie kabla. Sprawdź połaczenie kabli silnika i skrzynki kontrolnej.
Biurko powinno zacząć działać prawidłowo po podłączeniu wszystkich kabli.
Jeżeli kod błędu nie ustąpi, skontaktuj się z producentem.

EX7

Ostrzeżenie przed awarią mechaniczną. Sprawdź czy nie ma żadnych
uszkodzeń konstrukcyjnych lub usterki silnika.

UWAGA! „X” oznacza numer nogi stołu. W tym przypadku będzie to „1” lub „2”.

Warunki gwarancji

1. Gwarancja obejmuje wady materiałów, wykonania i podzespołów występujących w danym

modelu biurka.

2. Gwarancja obejmuje wady fizyczne, w szczególności wady zmniejszające wartość użytkową,

techniczną lub estetyczną mebla pod warunkiem jego prawidłowego zmontowania.

3. Gwarancja jest rozpatrywana tylko w przypadku użytkowania zgodnego z przeznaczeniem.

Obejmuję 10-letni okres od daty zakupu produktu.

4. Gwarancja obejmuję również przypadek uszkodzenia powstałego podczas transportu produktu do

Nabywcy. Warunkiem przyjęcia zgłoszenia reklamacyjnego jest wypełnienie protokołu szkody u
przewoźnika w momencie odbioru przesyłki.

5. Wady produktu ujawnione w okresie gwarancji będą usuwane bezpłatnie w ciągu 14 dni

roboczych od daty otrzymania reklamowanego produktu.

6. W przypadku braku możliwości usunięcia wady lub gdyby naprawa wiązała się z nadmiernymi kosztami,

Nabywca otrzyma nowy produkt o tych samych lub zbliżonych cechach co reklamowany.

7. Gwarancja nie obejmuje poniższych przypadków:

• naturalnego zużycia materiału, poprzez codziennie użytkowanie,

• mechanicznego uszkodzenia produktu (w tym zarysowania, zadarcia, nacięcia itp.)

• wad powstałych w wyniku zbyt dużego obciążenia blatu biurka,

• wad wyrobów po jakichkolwiek przeróbkach i zmianach konstrukcyjnych oraz

naprawach dokonanych samodzielnie,

• nieprawidłowego zastosowania portów USB, TYPU C oraz ładowarki indukcyjnej.

Producent nie odpowiada za urządzenia zewnętrze podłączone do biurka,

• uszkodzeń powstałych w wyniku montażu niezgodnego z instrukcją,

• użytkowania niezgodnego z przeznaczeniem produktu,

• uszkodzeń wynikających z przechowywania i użytkowania produktu w

nieodpowiednich warunkach (np. wilgotne otoczenie, ekstremalnie wysokie lub niskie

temperatury, wystawienie produktu na działanie czynników atmosferycznych, zapylenie,
nierówne podłoże itp.)

• uszkodzeń powstałych w wyniku stosowania uchwytów zaciskowych wszelkiego typu

(przeznaczonych do monitorów, mikrofonów etc. Można je stosować na własną

odpowiedzialność. Sugestią producenta jest zastosowanie ścisków posiadających gładkie
powierzchnie (bez dodatkowych użebrowań lub rowków antypoślizgowych) na własną
odpowiedzialność. Blat biurka nie podlega gwarancji po zniszczeniu wierzchniej warstwy na

wskutek ucisku, zarysowaniu ostrymi przedmiotami czy kontakcie
z ogniem.

• wad powstałych wskutek czyszczenia przy użyciu nieodpowiednich metod lub

środków czyszczących,

8. Czyszczenie i konserwacja

• Zaleca się czyszczenie wilgotną szmatką; w razie konieczności można używać detergentów o

neutralnym PH.

• Rozlane płyny należy natychmiast dokładnie wytrzeć, zwłaszcza w pobliżu panelu

sterowania oraz ładowarki indukcyjnej.

• Najlepszy rezultat daje wytarcie powierzchni do sucha za pomocą miękkiej ściereczki po

każdym czyszczeniu na wilgotno.

9. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień wynikających z przepisów o

rękojmi.

10. Podstawą rozpatrzenia reklamacji jest posiadanie przez Nabywcę dokumentu zakupu.

11. Dokonanie naprawy, modyfikacji lub innej ingerencji w produkt przez osoby nieuprawione lub

użycie nieoryginalnych części skutkuje utratą gwarancji.
