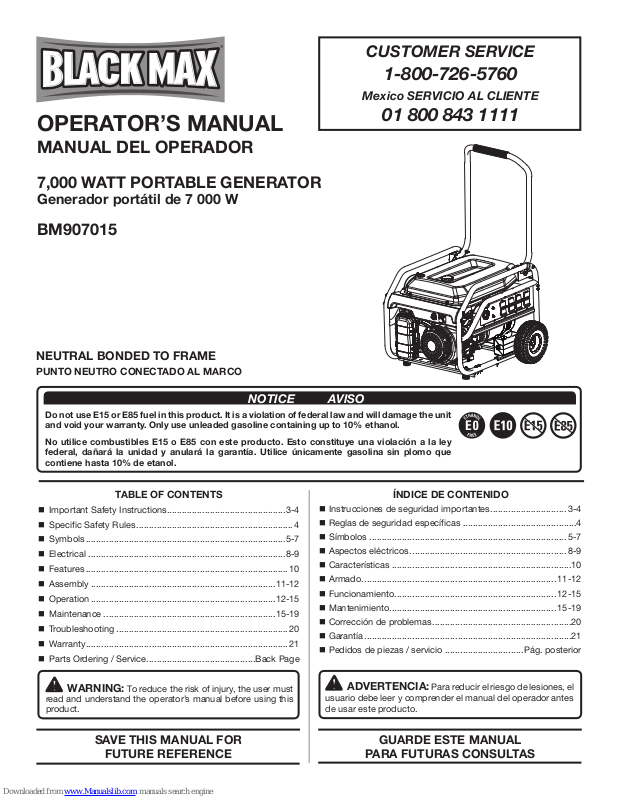

Page 1
R
CUSTOMER SERVICE
1-800-726-5760
Mexico SERVICIO AL CLIENTE
OPERATOR’S MANUAL
01 800 843 1111
MANUAL DEL OPERADOR
7,000 WATT PORTABLE GENERATOR
Generador portátil de 7 000 W
BM907015
NEUTRAL BONDED TO FRAME
PUNTO NEUTRO CONECTADO AL MARCO
NOTICE AVISO
Do not use E15 or E85 fuel in this product. It is a violation of federal law and will damage the unit
and void your warranty. Only use unleaded gasoline containing up to 10% ethanol.
No utilice combustibles E15 o E85 con este producto. Esto constituye una violación a la ley
federal, dañará la unidad y anulará la garantía. Utilice únicamente gasolina sin plomo que
contiene hasta 10% de etanol.
2
1
I
ON
OFF
TABLE OF CONTENTS
Important Safety Instructions ...............................................3-4
Specific Safety Rules .............................................................. 4

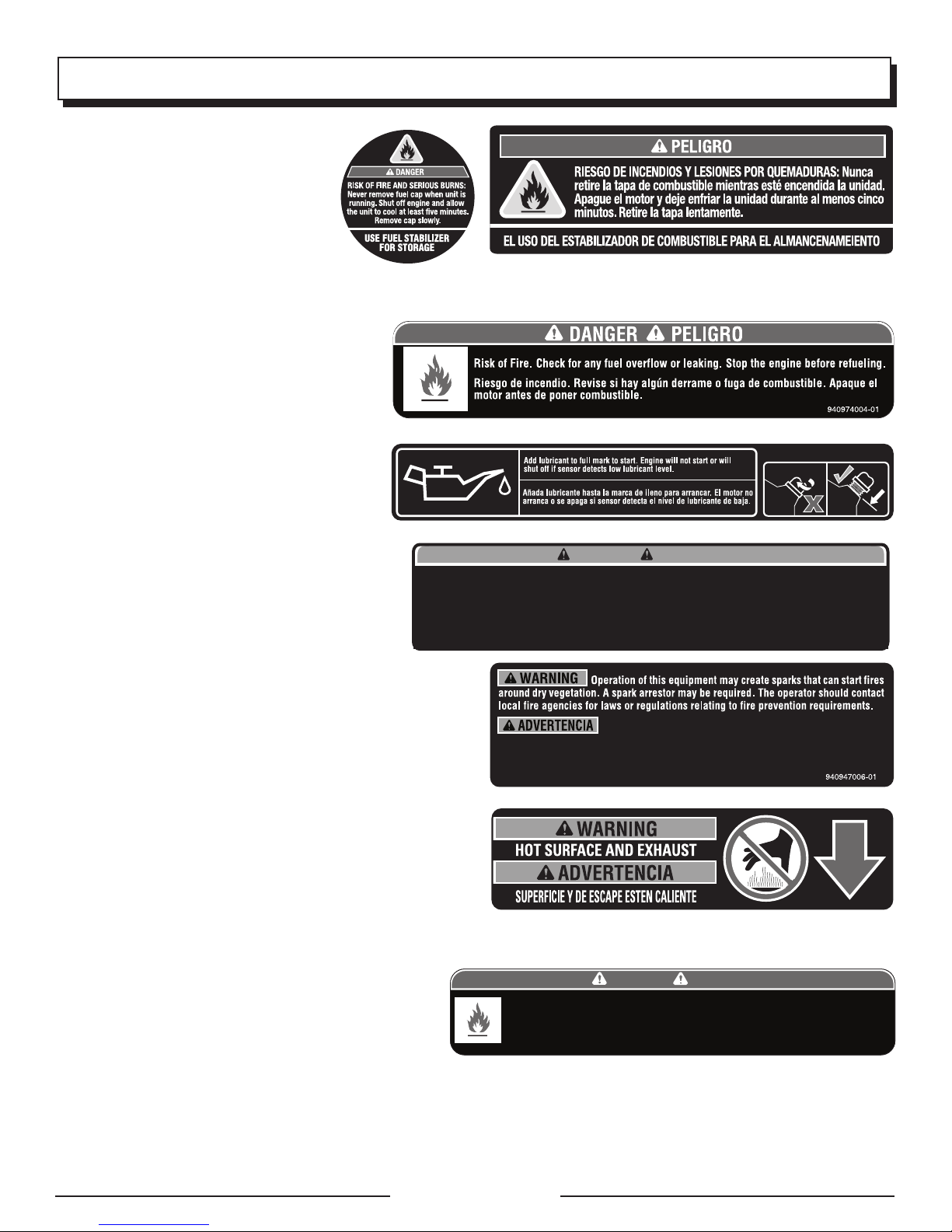

Symbols ...............................................................................5-7
Electrical ..............................................................................8-9
Features ................................................................................ 10
Assembly .........................................................................11-12
Operation .........................................................................12-15
Maintenance ....................................................................15-19
Troubleshooting ....................................................................20
Warranty ................................................................................ 21
Parts Ordering / Service ...........................................Back Page
WARNING: To reduce the risk of injury, the user must
read and understand the operator’s manual before using this
product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
ÍNDICE DE CONTENIDO
Instrucciones de seguridad importantes .............................. 3-4
Reglas de seguridad específicas .............................................4
Símbolos ..............................................................................5-7
Aspectos eléctricos .............................................................. 8-9
Características .......................................................................10
Armado ............................................................................. 11-12
Funcionamiento ................................................................ 12-15
Mantenimiento ..................................................................15-19
Corrección de problemas .......................................................20
Garantía ..................................................................................21
Pedidos de piezas / servicio ...............................Pág. posterior
ADVERTENCIA: Para reducir el riesgo de lesiones, el
usuario debe leer y comprender el manual del operador antes
de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Page 2
See this fold-out section for all of the figures referenced in the operator’s manual.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

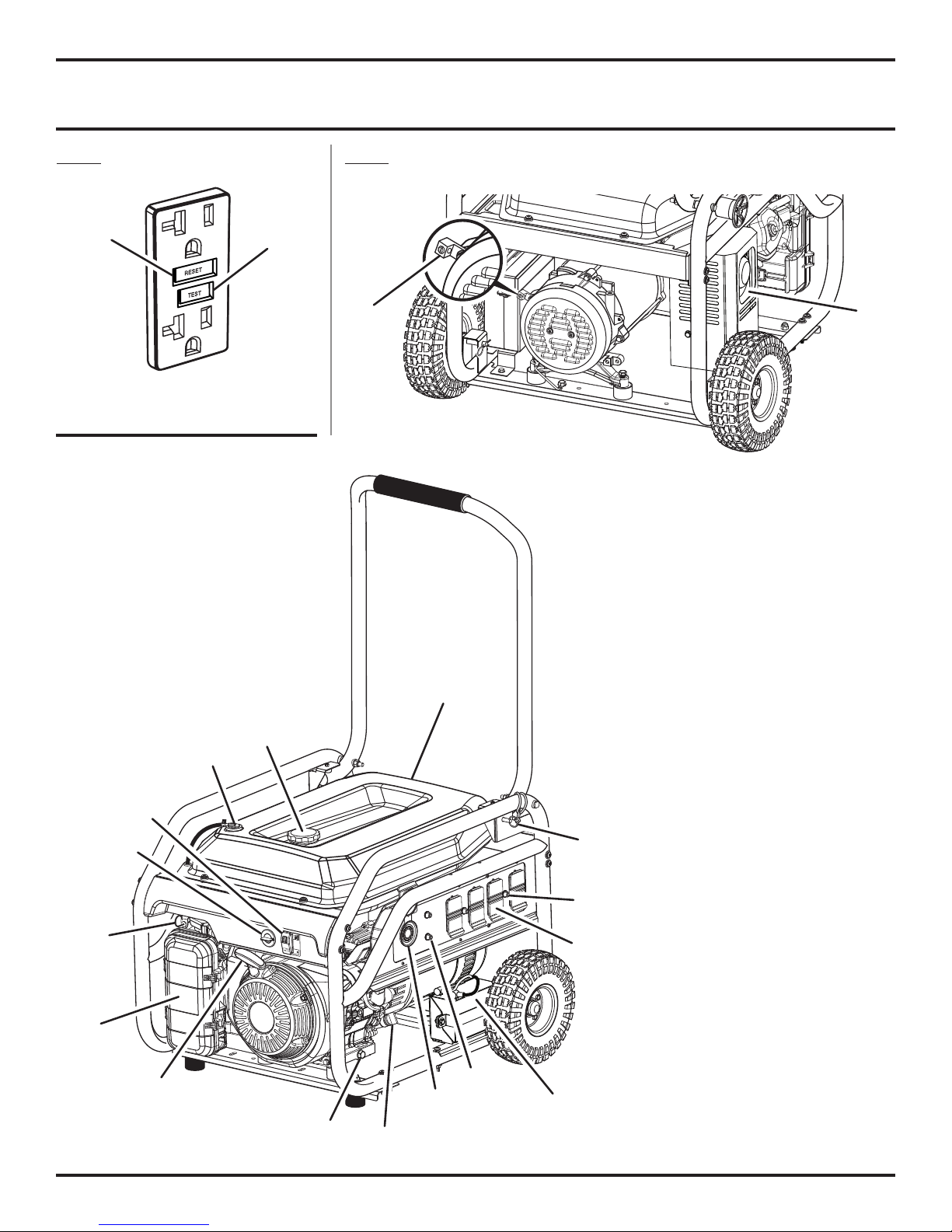

Fig. 1
A
A - Reset button (botón de reajuste)
B - Test button (botón de prueba)
Fig. 2
B
D
R
C
A - Handle lock pin (pasador de seguro del
mango)
B - Fuel cap (tapa del tanque de combustible)
B
Q
C - Fuel tank (tanque de combustible)
D - Ground terminal (terminal de conexión a
tierra)
E - 120 volt AC circuit breaker (disyuntor de
circuito de CA 120 V)
L
F - 120 volt AC duplex 20 amp GFCI protected
receptacle (receptáculo 120 V doble de 20 A
M
A
con GFCI)
G - 240 volt AC circuit breaker (disyuntor de
circuito de CA 240 V)
H - 120/240 volt AC 30 amp receptacle (120/240
E
V de CA 30 A receptáculos)
I - Battery (batería)
2
P
1
I
ON
OFF
F
J - Oil cap/dipstick (tapa de relleno de aceite/
varilla medidora de aceite)
K - Oil drain plug (tapón de drenaje del aceite)
L - Engine switch (interruptor del motor)
M- Fuel valve (válvula de combustible)
N
O
- Recoil starter grip (mango del arrancador
retráctil)
O - Air filter (filtro de aire)
P - Choke (anegador)
N
K
J
G
H
I
Q - Fuel tank vapor vent (respirador del vapor del
tanque de combustible)
R - Muffler (silenciador)
ii
Page 3
00:00
1
2
ON
OFF
I

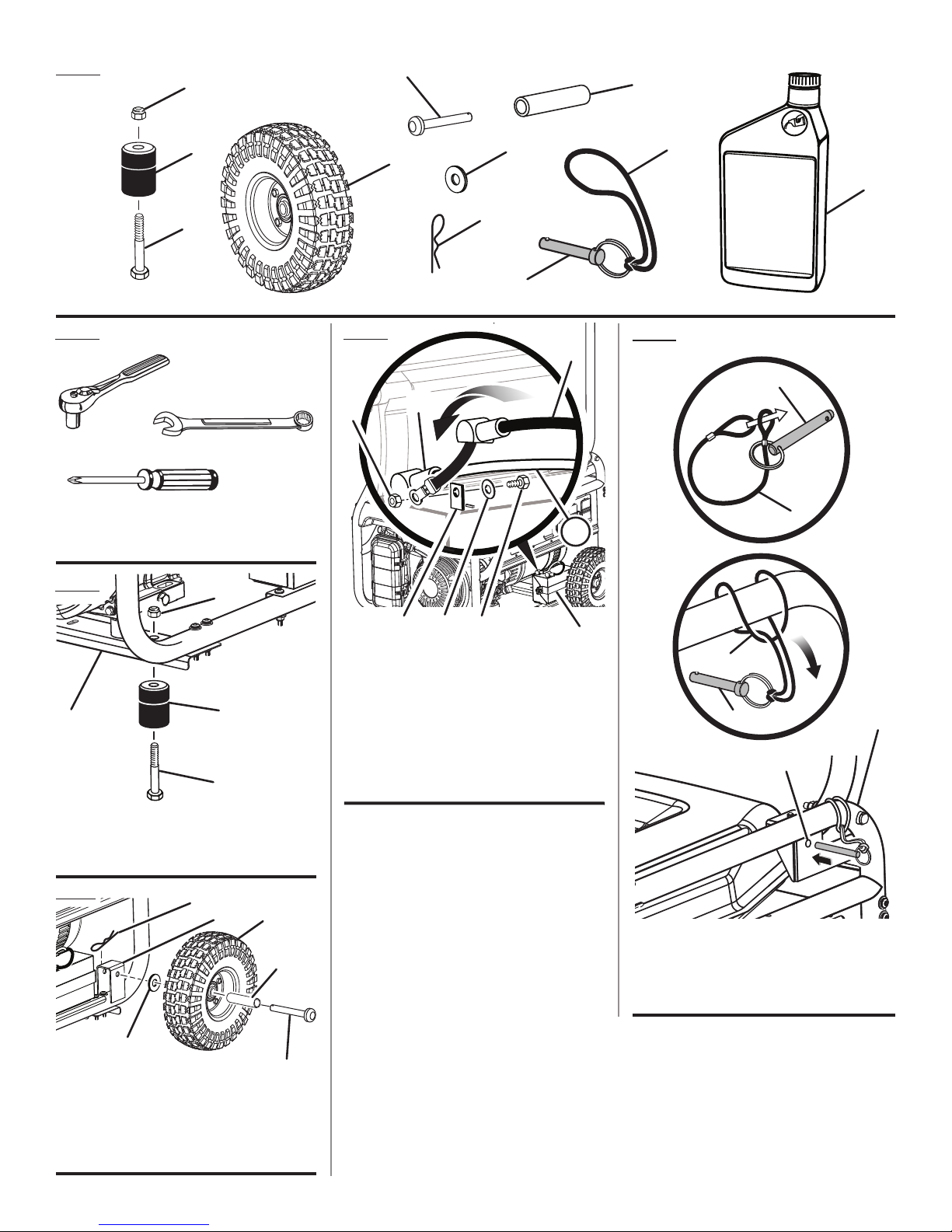

Fig. 3
1
6
7
2
3
Fig. 4
A
B
C
A - Socket wrench (llave de casquillo)
B - Combination wrench (llave de combinación)
C - Phillips screwdriver (destornillador phillips)
Fig. 5
A
Fig. 7
G
4
5
10
11
8
9
Fig. 8
D
B
B
A
2
1
I
ON
00:00
OFF
H
C
F
E
A - Battery bracket (soporte de la batería)
A
A
B - Positive (+) terminal [tapa del terminal
positiva (+)]
B
C
C - Negative (–) terminal [terminal negativa (–)]
D - Black wire (–) [cable negro (–)]
B
C
E - Screw (tornillo)
F - Washer (arandela)
G - Nut (tuerca)
D
H - Red wire (+) [cable rojo (+)]
D
A - Lock nut (tuerca de bloqueo)
B - Frame (armazón)
C - Rubber foot (pie de goma)
D - Bolt (perno)
Fig.6
F
E
C
A - Lanyard (correa)
B
B - Handle lock pin (pasador de seguro del
mango)
C - Frame (armazón)
D - Hole (agujero)
D
A - Axle (eje)
B - Spacer (espaciador)
C - Wheel (rueda)
D - Washer (arandela)
E - U-bracket (soporte en “U”)
F - Hitch pin (pasador del enganche)
A
iii
Page 4
1
2
ON
OFF
I
00:00
1
2
ON
OFF
I

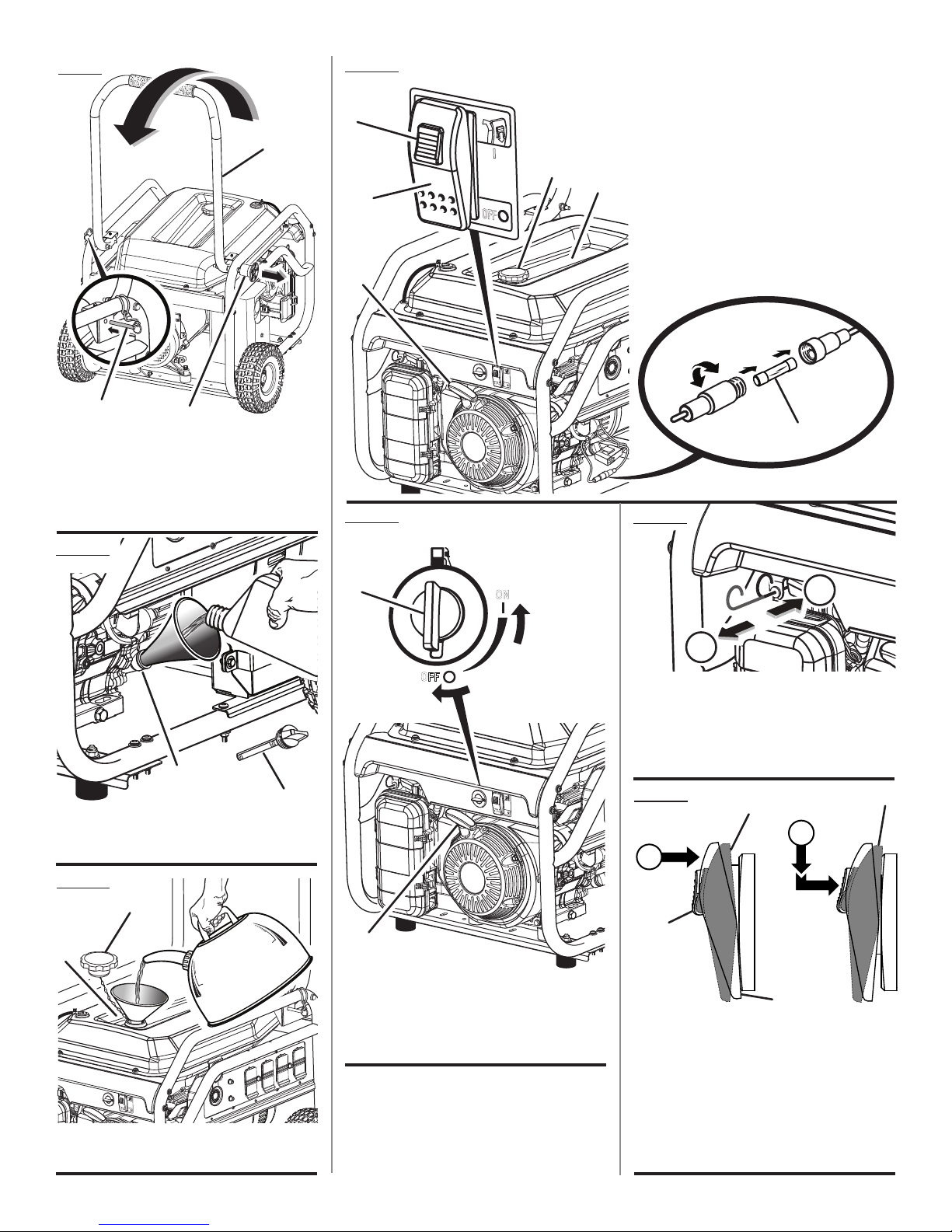

Fig. 9
Fig. 12
A - Engine switch (interruptor del motor)
B - Fuel cap (tapa del tanque de combustible)
C - Fuel tank (tanque de combustible)
D
E
A
2
ON
1
I
B
- Recoil starter grip (mango del arrancador
retráctil)
E - Lock button (botón del seguro)
F - Fuse (fusible)
C
A
OFF
D
B
C
A - Handle (mango)
B - Handle lock pin (pasador de seguro del
mango)
C - Handle release knob (perilla de liberación del
mango)
Fig. 10
B
A
A - Oil cap/dipstick (tapa de relleno de aceite/
varilla medidora de aceite)
B - Oil fill hole (agujero de llenado de aceite)
Fig. 11
A
B
Fig. 13
A
B
OFF
F
Fig. 14
ON
C
A
D
2
1
I
ON
OFF
A - Pull choke to the open (START) position
[coloque del anegador en la posición START
(arranque)]
B - Push choke to the closed (RUN) position
[tire del anegador en la posición RUN
(funcionamiento)]
Fig. 15
A
B
C
2
1
B
2
1
I
ON
OFF
A - Fuel cap (tapa del tanque de combustible)
B - Fuel tank (tanque de combustible)
A - Fuel valve (válvula de combustible)
B - Recoil starter grip (mango del arrancador
retráctil)
C - On (encendido)
D - Off (apagado)
iv
D
A - Engine switch in ON position (coloque
el interruptor del motor en la posición
ENCENDIDO)
B - Lock button (botón del seguro)
C - Engine switch in START position (coloque
el interruptor del motor en la posición de
ARRANQUE)
D - Engine switch in OFF position (coloque el
interruptor del motor en la posición del
APAGADO)
Page 5

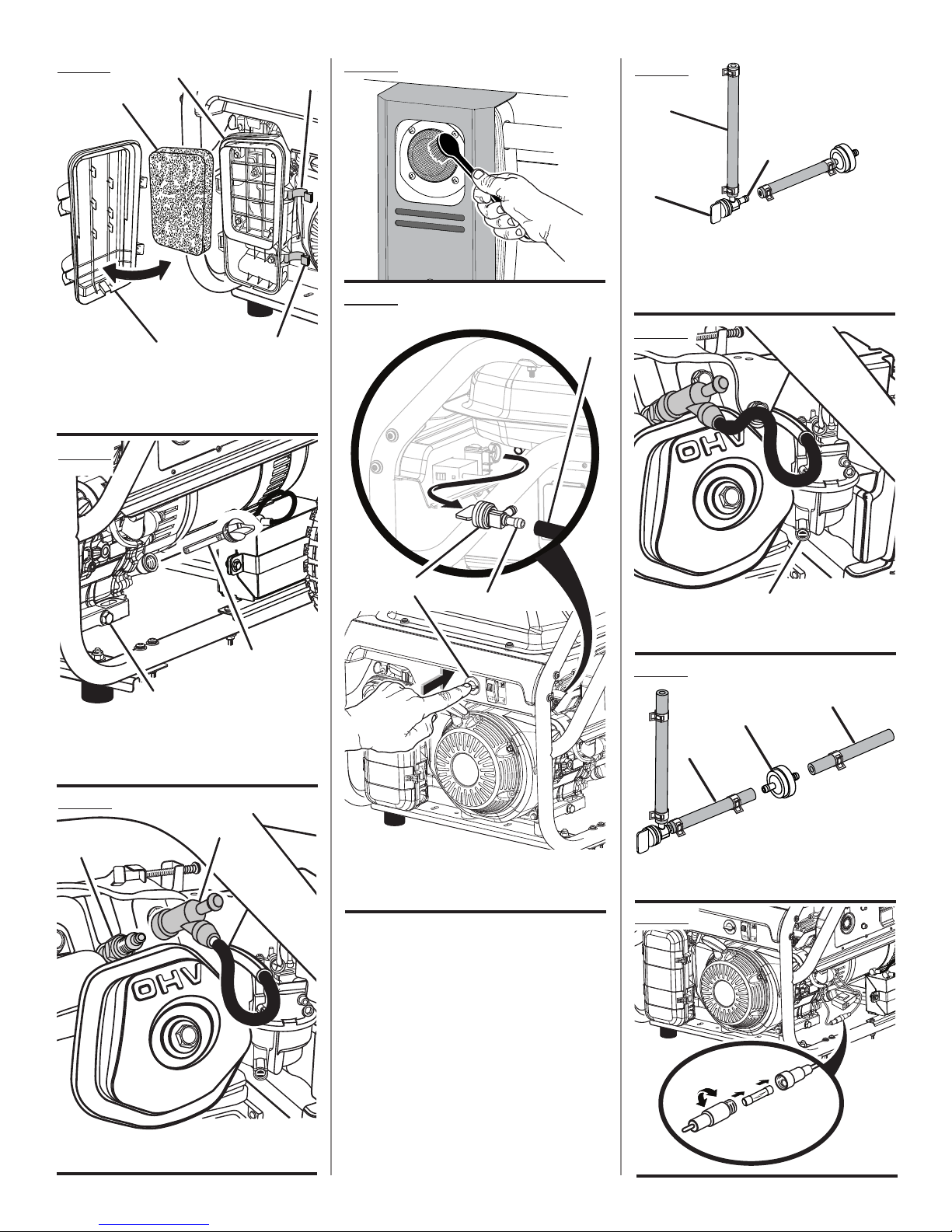

Fig. 16
1
2
ON
OFF
I
D
Fig. 19
A
C
Fig. 21
A
B
C
A - Fuel line (conducto de combustible)
Fig. 20
B - Hose barb (conector de manguera dentada)
C - Fuel valve (válvula de combustible)
B
A
A - Latches (pestillo)
B - Air filter cover (tapa del filtro de aire)
C - Filter element (elemento de filtro)
D - Air filter unit (unidad del filtro de aire)
Fig. 17
B
A
A - Oil drain plug (tapón de drenaje del aceite)
B - Oil cap/dipstick (tapa de relleno de aceite/
varilla medidora de aceite)
C
Fig. 22
A
B
A - Carburetor drain screw (tornillo de drenaje
del carburador)
2
1
I
ON
OFF
Fig. 23
A
A
A
B
Fig. 18
B
A
A - Spark plug (bujía)
B - Spark plug cap (tapa de la bujía)
A - Fuel valve (válvula de combustible)
B - Hose barb (conector de manguera dentada)
C - Fuel line (conducto de combustible)
v
A - Fuel line (conducto de combustible)
B - Fuel filter (filtro de combustible)
Fig. 24
Page 6
To register your Black Max product,
please visit: www.blackmaxtools.com

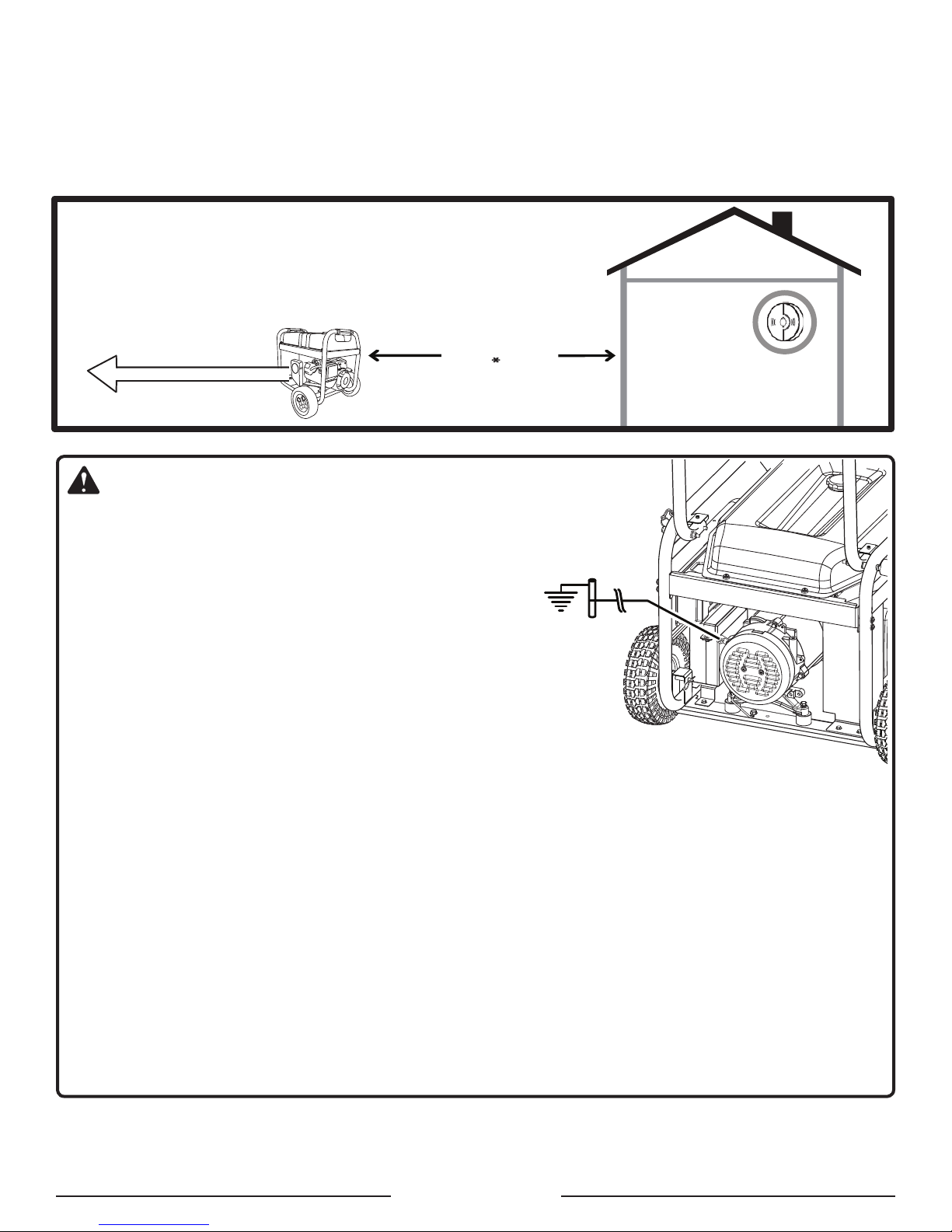

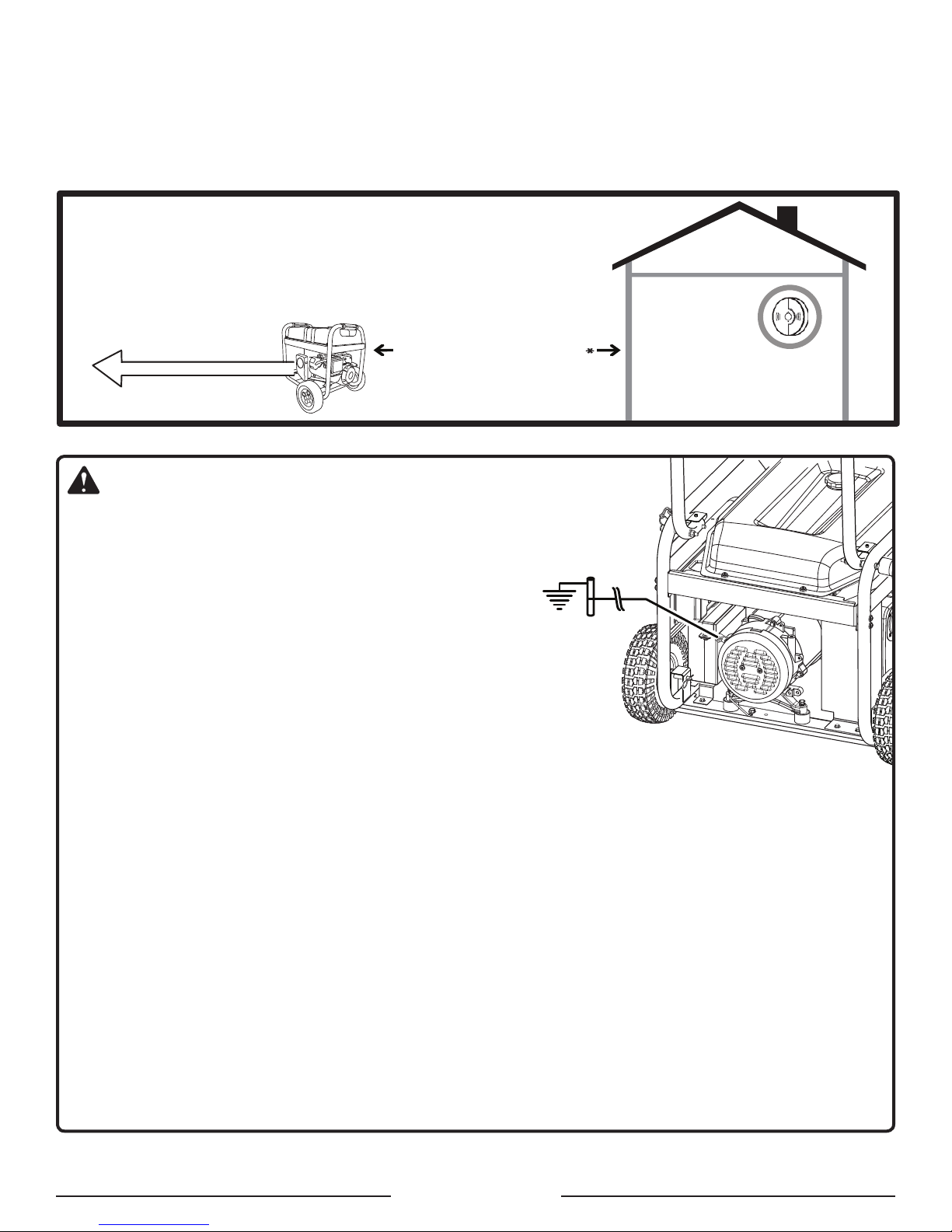

LOCATE GENERATOR AT LEAST 20 FT.* AWAY TO REDUCE THE
RISK OF CARBON MONOXIDE GETTING INSIDE THE HOME
* Minimum distance as recommended by U.S. Department of Health and Human
Services Centers for Disease Control and Prevention (www.cdc.gov/co). Your specific
home and/or wind conditions may require additional distance.
CO Detector
in Living Areas
Exhaust (CO)
Direct exhaust AWAY
from all windows, doors,
and vents.
KEEP AT LEAST
20 FT. AWAY
Only use OUTSIDE and
FAR AWAY from windows,
doors, and vents.
WARNING:
GROUNDING THE GENERATOR
If this generator will be used only with cord and plug-connected equipment, National
Electric Code does not require that the unit be grounded. However, other
methods of using the generator may require grounding to reduce
the risk of shock or electrocution. Consult a qualified electrician,
electrical inspector, or local agency having jurisdiction for local codes
or ordinances to find out if grounding is needed in your situation before
using the generator.
When grounding is required, the nut and ground terminal on the frame are used
to connect the generator to a suitable ground source. The ground path should
be made with #8 size wire. Connect the terminal of the ground wire between the
lock washer and the nut, and tighten the nut fully. Connect the other end of the
wire securely to a suitable ground source that is in contact with the soil for a minimum distance of 8 ft.
The National Electric Code contains several practical ways in which to establish a good ground source. If a steel
or iron rod is used, it should be at least 5/8 in. diameter, and if a nonferrous rod is used, it should be at least 1/2 in.
diameter and be listed as material for grounding. If a rock bottom is encountered before reaching a depth of 8 ft., drive
the ground rod in at an angle of up to 45°. If the rock bottom is again encountered, the rod can be buried in a trench
that is at least 30 in. deep. In all cases, the upper end of the grounding rod should either be flush with (or below) the
ground or must be otherwise protected from physical damage.
All electrical tools and appliances operated from this generator must be properly grounded by use of a third wire or
be “Double Insulated.”
It is recommended to:
1. Use electrical devices with 3-prong grounded plugs.
2. Use an extension cord intended for outdoor use with a 3-pole receptacle and a 3-prong plug at opposite ends to
ensure continuity of the ground protection from the generator to the appliance.
Check and adhere to all applicable federal, state, and local regulations relating to grounding specifications. Consult a
qualified electrician or service personnel if the grounding instructions are not completely understood or if in doubt as
to whether the generator is properly grounded.
Page 2 — English
Page 7
IMPORTANT SAFETY INSTRUCTIONS
DANGER:
Carbon Monoxide. Using a generator indoors CAN KILL
YOU IN MINUTES.
Generator exhaust contains high levels of carbon
monoxide (CO), a poisonous gas you cannot see or smell.
If you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.
Never use a generator inside homes, garages,
crawlspaces, or other partly enclosed areas. Deadly
levels of carbon monoxide can build up in these
areas. Using a fan or opening windows and doors
does NOT supply enough fresh air.
ONLY use a generator outdoors and far away from
open windows, doors, and vents. These openings
can pull in generator exhaust.
Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.
If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below could result in electrocution,
fire, and/or carbon monoxide poisoning, which can cause
death or serious injury.
WARNING:
In some applications, National Electric Code requires
generator to be grounded to an approved earth ground.
Before using the ground terminal, consult a qualified
electrician, electrical inspector, or local agency having
jurisdiction for local codes or ordinances that apply to
the intended use of the generator.
SAVE THESE INSTRUCTIONS
This manual contains important instructions that should be
followed during installation and maintenance of the generator.
Do not connect to a building’s electrical system unless
the generator and transfer switch have been properly
installed and the electrical output has been verified by
a qualified electrician. The connection must isolate the
generator power from utility power and must comply with
all applicable laws and electrical codes.
Do not allow children or untrained individuals to use this
unit.
Do not start or operate the engine in a confined space,
building, near open windows, or in other unventilated space
where dangerous carbon monoxide fumes can collect.
Carbon monoxide, a colorless, odorless, and extremely
dangerous gas, can cause unconsciousness or death.
Keep all bystanders, children, and pets at least 10 feet
away.
Wear sturdy and dry shoes or boots. Do not operate while
barefoot.
Do not operate generator when you are tired or under the
influence of drugs, alcohol, or medication.
Keep all parts of your body away from any moving parts
and all hot surfaces of the unit.
Do not touch bare wire or receptacles.
Do not use generator with electrical cords which are worn,
frayed, bare, or otherwise damaged.
Before storing, allow the engine to cool for 30 minutes
and drain fuel from the unit.
Do not operate or store the generator in rain, snow, or
wet weather.
Store the generator in a well-ventilated area with the fuel
tank empty. Fuel should not be stored near the generator.
Empty fuel tank, close fuel valve, and restrain the unit
from moving before transporting in a vehicle.
Provide a plastic sheet or absorbent pad below the
generator to catch any drips of fuel or lubricant when
transporting.
To reduce the risk of fire and burn injury, handle fuel with
care. It is highly flammable.
Do not smoke while handling fuel.
Store fuel in a container approved for gasoline.
Position the unit on level ground, stop engine, and allow
to cool for five minutes before refueling.
Loosen fuel cap slowly to release pressure and to keep
fuel from escaping around the cap.
Tighten the fuel cap securely after refueling.
Wipe spilled fuel from the unit.
Never attempt to burn off spilled fuel under any
circumstances.
Generators vibrate in normal use. During and after the
use of the generator, inspect the generator as well as
extension cords and power supply cords connected to
it for damage resulting from vibration. Have damaged
items repaired or replaced as necessary. Do not use plugs
or cords that show signs of damage such as broken or
cracked insulation or damaged blades.
For power outages, permanently installed stationary
generators are better suited for providing back-up power
to the home. Even a properly connected portable generator
can become overloaded. This may result in overheating
or stressing the generator components, possibly leading
to generator failure.
Page 3 — English
Page 8
IMPORTANT SAFETY INSTRUCTIONS
Use only recommended or equivalent replacement parts
and accessories and follow instructions in the Maintenance
section of this manual. Use of any other parts or failure
to follow maintenance instructions may create a risk of
shock or injury.
SPECIFIC SAFETY RULES
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
When this generator is used to supply a building
wiring system: generator must be installed by a
qualified electrician and connected to a transfer switch
as a separately derived system in accordance with
NFPA 70, National Electrical Code. The generator shall
be connected through a transfer switch that switches
all conductors other than the equipment grounding
conductor. The frame of the generator shall be connected
to an approved grounding electrode. Failure to isolate the
generator from power utility can result in death or injury
to electric utility workers.
Do not use this generator to provide power for emergency
medical equipment or life support devices.
This generator has a neutral bonded condition. This
means the neutral conductor is electrically connected to
the frame of the machine.
Always use a battery-powered carbon monoxide detector
when running the generator. If you begin to feel sick, dizzy,
or weak while using the generator, shut it off and get to
fresh air immediately. See a doctor. You may have carbon
monoxide poisoning.
Place the generator on a flat, stable surface with a slope
of no more than 4°.
Operate outdoors in a well-ventilated, well-lit area isolated
from working areas to avoid noise interference.
Operating the generator in wet conditions could result in
electrocution. Keep the unit dry.
Keep the generator a minimum of 3 feet away from all
types of combustible material.
Do not operate generator near hazardous material.
Do not operate generator at a gas or natural gas filling
station.
Maintain the unit per maintenance instructions in this
Operator’s Manual.
Inspect the unit before each use for loose fasteners, fuel
leaks, etc. Replace damaged parts.
Do not touch the muffler or cylinder during or immediately
after use; they are HOT and will cause burn injury.
Do not allow the generator’s gas tank to overflow when
filling. Fill to 1 in. below the top neck of the gasoline tank
to allow for fuel expansion. Do not cover the fuel tank cap
when the engine is running. Covering the fuel tank cap
during use may cause engine failure and/or damage to
the tool.
Do not smoke when filling the generator with gasoline.
Shut down the engine and allow to cool for five minutes
before adding gasoline or lubricant to the generator.
Do not remove the oil dipstick or the fuel tank cap when
the engine is running.
Pay close attention to all safety labels located on the
generator.
Keep children a minimum of 10 feet away from the
generator at all times.
The unit operates best in temperatures between 23°F and
104°F with a relative humidity of 90% or less.
Operating voltage and frequency requirement of all
electronic equipment should be checked prior to plugging
them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from
the generator name plate ratings. To reduce the risk of
damage, always have an additional load plugged into the
generator if solid state equipment (such as a television
set) is used. A power line conditioner is recommended
for some solid state applications.
When battery is not in use, keep it away from other metal
objects like paper clips, coins, keys, nails, screws, or other
small metal objects that can make a connection from one
terminal to another. Shorting the battery terminals together
may cause burns or a fire.
For outdoor use only.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this product. If you
loan someone this product, loan them these instructions
also.
Page 4 — English
Page 9

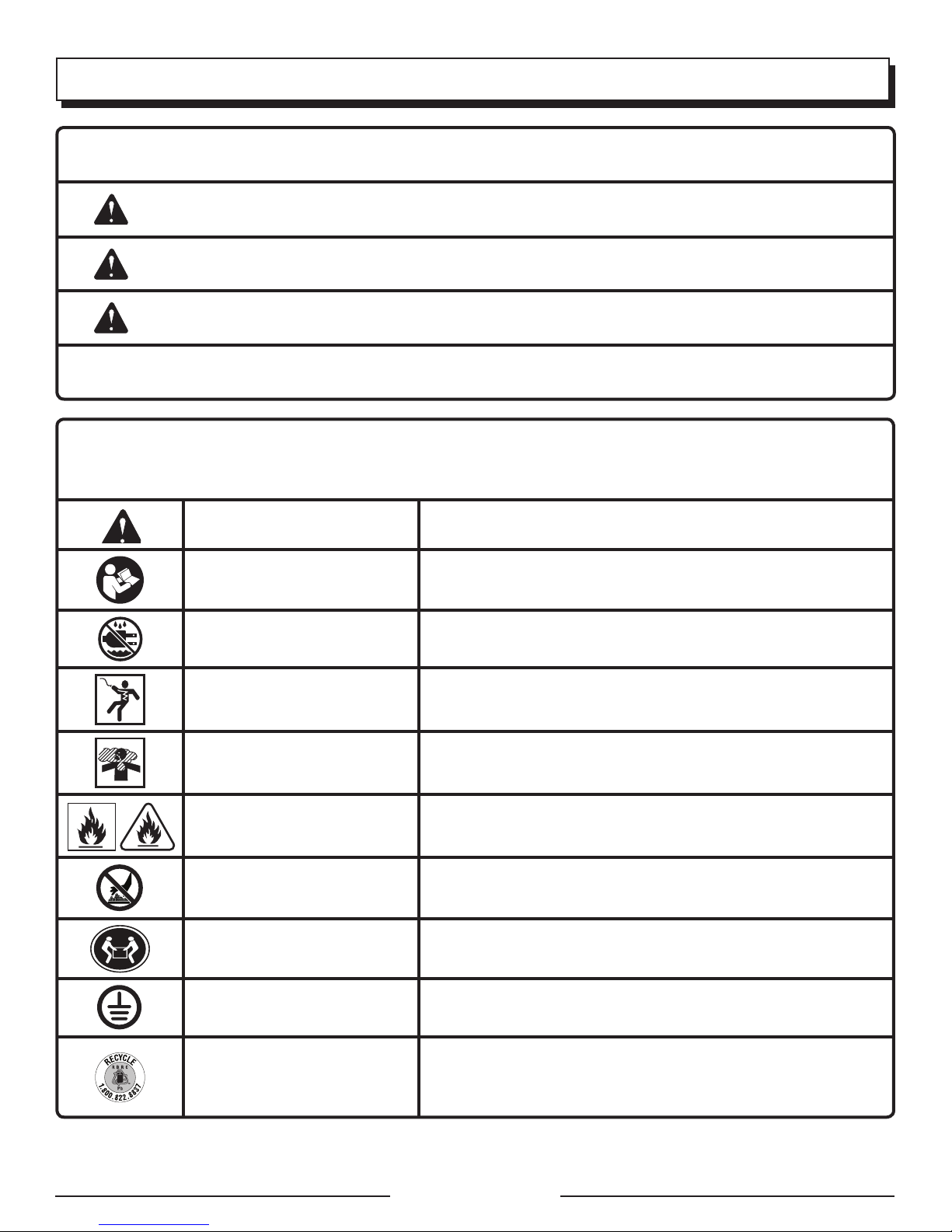

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
WARNING:
CAUTION:
NOTICE:
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
Wet Conditions Alert Do not expose to rain or use in damp locations.
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Electric Shock
Toxic Fumes
Fire/Explosion
Hot Surface and Exhaust
Gases
Lifting Hazard
Ground
Recycle Symbol
Failure to use in dry conditions and to observe safe practices can
result in electric shock.
Running generator gives off carbon monoxide, an odorless,
colorless, poison gas. Breathing carbon monoxide can cause
nausea, fainting, or death.
Fuel and its vapors are extremely flammable and explosive. Fire
or explosion can cause severe burns or death.
To reduce the risk of injury or damage, avoid contact with any
hot surface and do not place any body parts in the path of hot
exhaust gases.
To reduce the risk of serious injury, avoid attempting to lift the
generator alone.
Consult with local electrician to determine grounding requirements
before operation.
This product uses lead acid (Pb) batteries. Local, state or federal
laws may prohibit disposal of batteries in ordinary trash. Consult
your local waste authority for information regarding available
recycling and/or disposal options.
Page 5 — English
Page 10

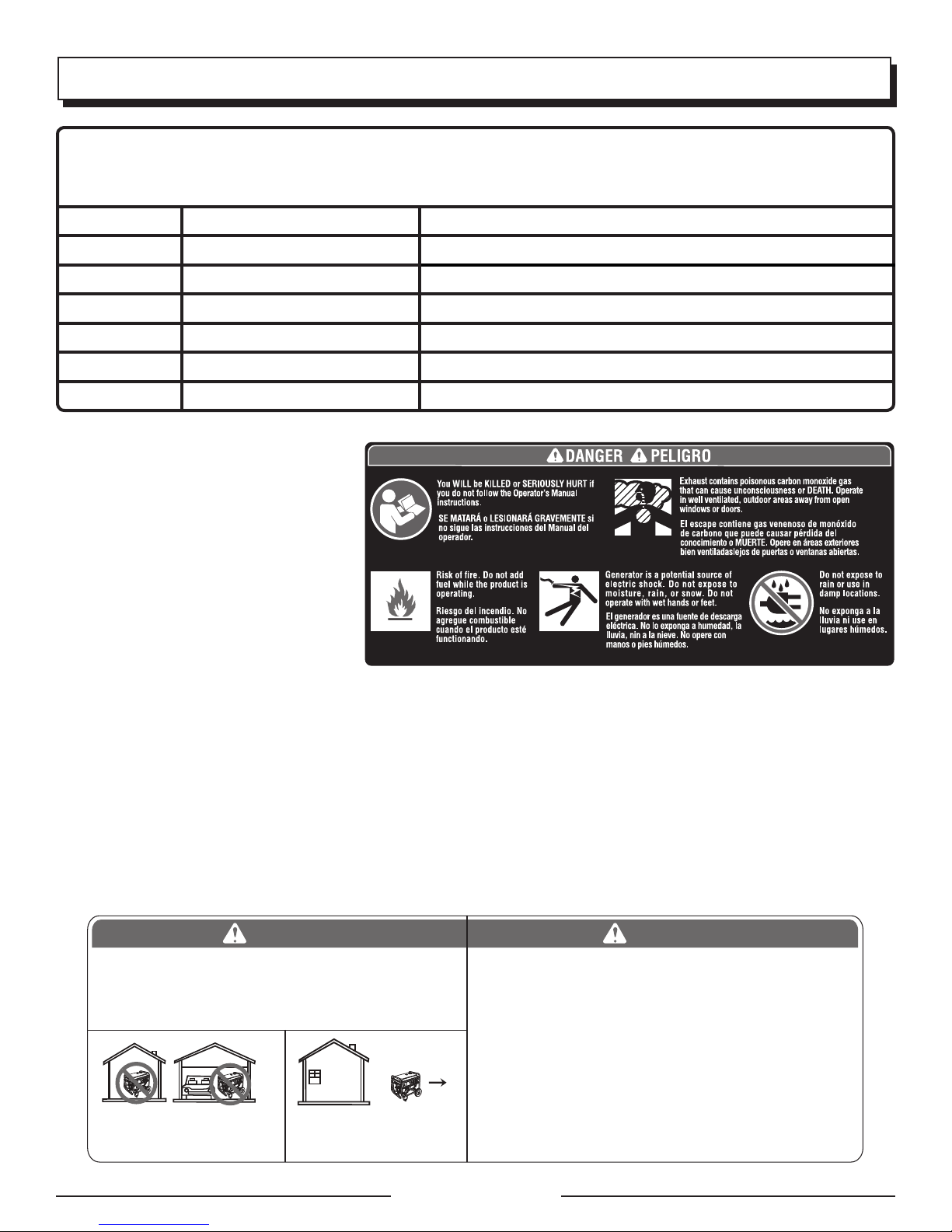

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
hrs Hours Time
gal Gallon Volume
qt Quart Volume

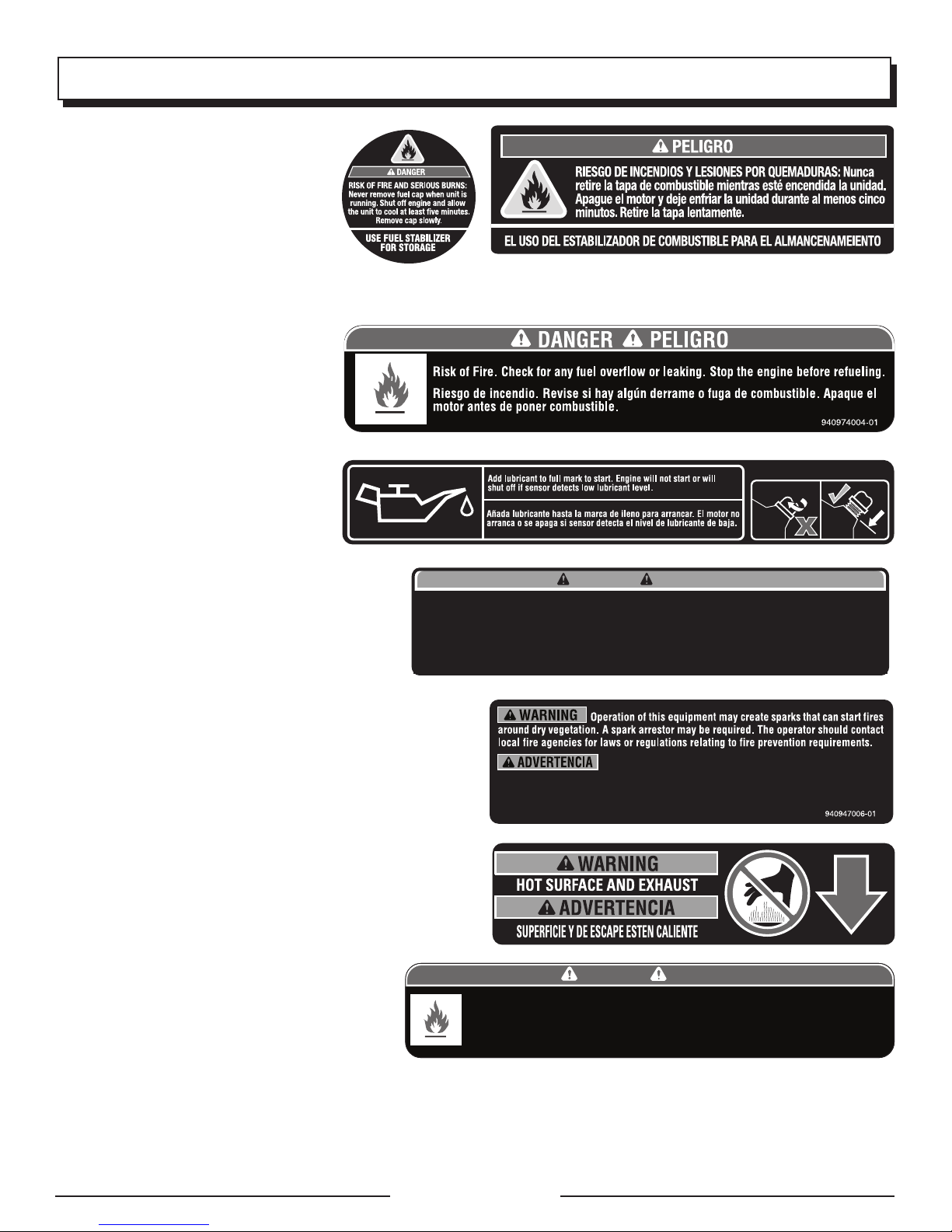

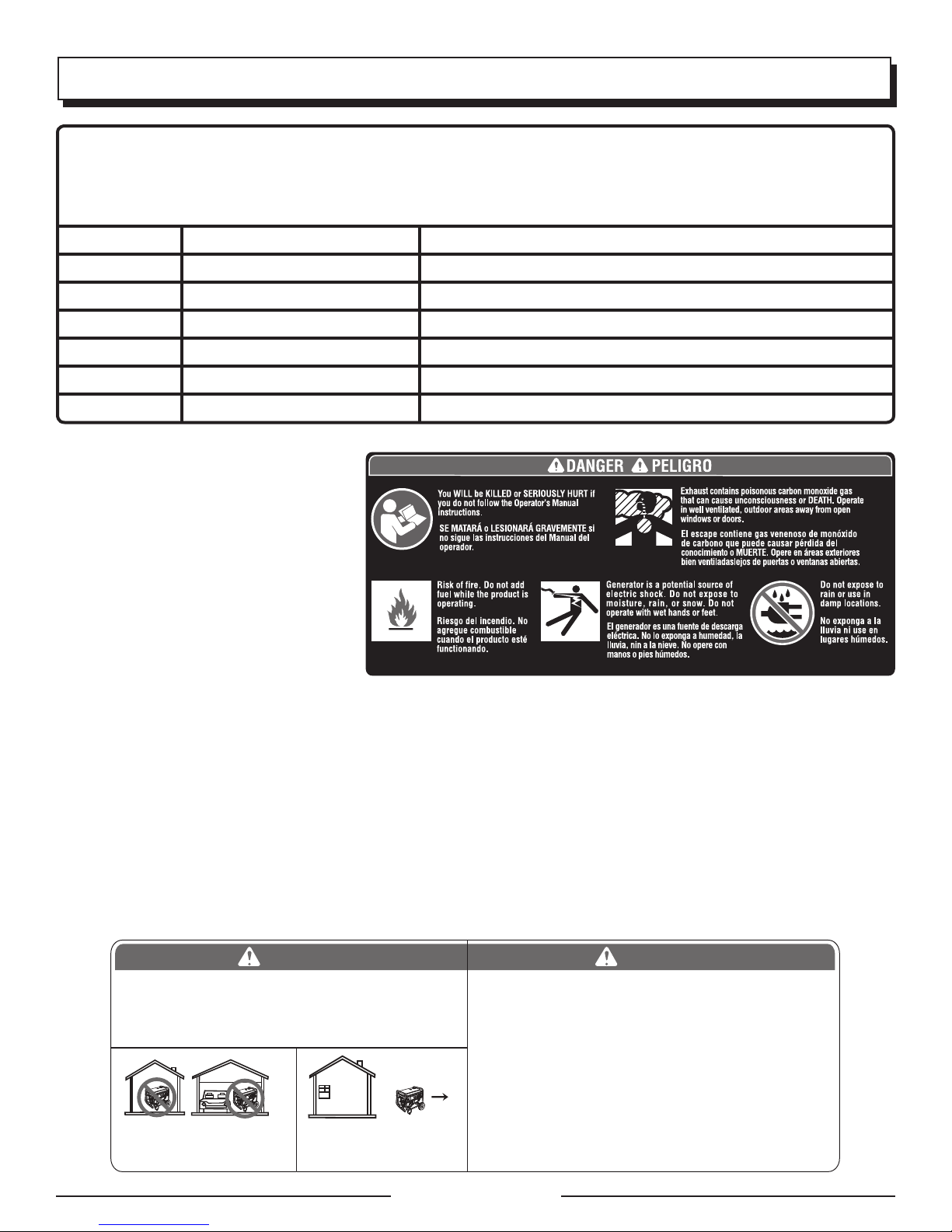

SAFETY LABELS
The information on this page can be found
on the generator. For your safety, please
study and understand all of the labels before
starting the generator.
If any of the labels come off the unit or
become hard to read, contact customer
service or a qualified service center for
replacement.
You WILL be KILLED or SERIOUSLY HURT if you do not
follow the Operator’s Manual instructions.
Risk of Fire. Do not add fuel while the product is operating.
Generator is a potential source of electric shock. Do not
expose to moisture, rain, or snow. Do not operate with
wet hands or feet.
Exhaust contains poisonous carbon monoxide gas that
can cause unconsciousness or DEATH. Operate in wellventilated, outdoor areas away from open windows or
doors.
DANGER
Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.
NEVER use inside a home
or garage, EVEN IF doors
and windows are open.
Only use OUTSIDE and
far away from windows,
doors, and vents.
Do not expose to rain or use in damp locations.
Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.
NEVER use inside a home or garage, EVEN IF doors and
windows are open.
Only use OUTSIDE and far away from windows, doors,
and vents.
PELIGRO
Usar un generador en el interior PUEDE MATARLO
EN POCOS MINUTOS.
Los gases de escape del generador contienen monóxido
de carbono. Es un veneno que no puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas
y respiraderos.
Page 6 — English
Page 11
FUEL CAP WARNING
Product does not include ground rod or copper wire. Call a qualified electrician for local
grounding requirements.
WARNING
ADVERTENCIA
940513028-01
El producto no incluye el alambre de cobre ni la barra de conexión a tierra. Comuniquese
con un electrista calificado para todo lo relacionado con los requistos de conexión a tierra.
Never remove fuel cap when unit is
running. Shut off engine and allow
the unit to cool at least five minutes.
Remove cap slowly to release any
pressure built up in the fuel system
and to avoid the heat from the muffler
igniting fuel vapors.
FUEL WARNING
No smoking when filling with gasoline.
Do not overfill. Full level is 1 in. below
the top of the fuel neck. Stop the engine
for five minutes before refueling to avoid
the heat from the muffler igniting fuel
vapors.
ENGINE LUBRICANT WARNING
You must add lubricant before first
operating the generator. Always check
the lubricant level before each operation.
The lubricant level should always
register between the hatched areas on
the dipstick. The unit is equipped with
a sensor which will automatically shut
off the engine if the lubricant level falls
below a safe limit.
SYMBOLS
CHECK LUBRICANT
940828004-02
GROUNDING WARNING
This generator does not include a ground rod
or copper wire. Call a qualified electrician for
local grounding requirements.
SPARK ARRESTOR
Operation of this equipment may create sparks that can
start fires around dry vegetation. A spark arrestor may be
required. The operator should contact local fire agencies for
laws or regulations relating to fire prevention requirements.
HOT SURFACE WARNING
Do not touch the muffler or aluminum cylinder of the engine.
They are very HOT and will cause severe burns. Don’t put
any flammable or combustible materials in the direct path
of the exhaust.
CLEARANCE WARNING
While operating and storing, keep at least 3 feet
of clearance on all sides of this product, including
overhead. Allow a minimum of 30 minutes of “cool
down” time before storage. Heat created by muffler
and exhaust gases could be hot enough to cause
serious burns and/or ignite combustible objects.
El uso de este equipo puede producir chispas propensas a
iniciar incendios cerca de vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en contacto con las agencias contra incendios locales
para conocer las leyes y regulaciones relacionadas con los requisitos de prevención
de incendios.
DANGER PELIGRO
Risk of Fire. Keep all objects at least 3 feet away from this machine. Heat from Muffler and Exhaust gases
can ignite combustible objects.
Riesgo de incendio. Mantener todos los objetos a una distancia mínima de 91,4 cm (3 pies) de esta
máquina. El calor de los gases del silenciador y el escape pueden prender fuego a objetos combustibles.
940974090-01
Page 7 — English
Page 12
ELECTRICAL
EXTENSION CORD CABLE SIZE
Refer to the table below to ensure the cable size of the extension cords you use are capable of carrying the required load.
Inadequate size cables can cause a voltage drop, which can burn out the appliance and overheat the cord.
Current in
Amperes
2.5 300 600 1000 ft. 600 ft. 375 ft. 250 ft.
5 600 1200 500 ft. 300 ft. 200 ft. 125 ft.
7.5 900 1800 350 ft. 200 ft. 125 ft. 100 ft.
10 1200 2400 250 ft. 150 ft. 100 ft. 50 ft.
15 1800 3600 150 ft. 100 ft. 65 ft.
20 2400 4800 175 ft. 125 ft. 75 ft.
25 3000 6000 150 ft. 100 ft.
30 3600 7200 125 ft. 65 ft.
40 4800 9600 90 ft.
Load in Watts Maximum Allowable Cord Length
At 120V At 240V #8 Wire #10 Wire #12 Wire #14 Wire #16 Wire
ELECTRIC MOTOR LOADS
It is characteristic of common electric motors in normal operation to draw up to six times their running current while starting.
This table may be used to estimate the watts required to start electric motors; however, if an electric motor fails to start or
reach running speed, turn off the appliance or tool immediately to avoid equipment damage. Always check the requirements
of the tool or appliance being used compared to the rated output of the generator.
Motor Size (H.P.) Running Watts
1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —
1 1100 N/A 3300 —
Universal Capacitor Split Phase
Watts Required to Start Motor
NOTICE:
Operating voltage and frequency requirement of all
electronic equipment should be checked prior to plugging
them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from the
generator name plate ratings. To avoid damage, always
have an additional load plugged into the generator if
solid state equipment (such as a television set) is used.
A power line conditioner is recommended for some solid
state applications.
GROUND FAULT CIRCUIT INTERRUPTER
See Figure 1.
The 20 amp, 120 volt receptacles on the generator are
protected by a Ground Fault Circuit Interrupter (GFCI),
which guards against the hazards of ground fault currents.
An example of ground fault current is the current that would
flow through a person who is using an appliance with faulty
insulation and, at the same time, is in contact with an electrical
ground such as a plumbing fixture, wet floor, or earth.
GFCI receptacles do not protect against short circuits,
overloads, or shocks.
The GFCI receptacles can be tested with the TEST and
RESET buttons.
To test:
Depress the TEST button. This should cause the Reset
button to pop out.
To restore power, depress the RESET button.
Perform this test monthly to ensure proper operation of the
GFCI. If the generator is stored outdoors, unprotected from
the weather, test the GFCI receptacle before each use.
Page 8 — English
Page 13
ELECTRICAL
GENERATOR CAPACITY
Make sure the generator can supply enough continuous
(running) and surge (starting) watts for the items you will power
at the same time. Follow these simple steps.
1. Selecttheitemsyouwillpoweratthesametime.
2. Totalthecontinuous(running)wattsoftheseitems.This
is the amount of power the generator must produce to
keep the items running. See the wattage reference chart
at right.
3. Estimatehowmanysurge(starting)wattsyouwillneed.
Surge wattage is the short burst of power needed to start
electric motor-driven tools or appliances such as a circular
saw or refrigerator. Because not all motors start at the
same time, total surge watts can be estimated by adding
only the item(s) with the highest additional surge watts to
the total rated watts from step 2.
Example:
Tool or Appliance
Window AC,
10,000 BTU
Running
Watts*
1200 1800
Starting
Watts*
Refrigerator 700 2200
1/3 HP Well Pump 800 2000
27 in. Television 500 0
Light (75 Watts) 75 0
3275 Total
Running Watts
2200 Highest
Starting Watts
Total Running Watts 3275
Highest Starting Watts + 2200
Total Starting Watts Needed 5475
POWER MANAGEMENT
To prolong the life of the generator and attached devices,
it is important to take care when adding electrical loads to
the generator. There should be nothing connected to the
generator outlets before starting its engine. The correct and
safe way to manage generator power is to sequentially add
loads as follows:
1. With nothing connected to the generator, start the engine
as described later in this manual.
2. Plug in and turn on the first load, preferably the largest
load you have.
3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly).
4. Plug in and turn on the next load.
5. Again, permit the generator to stabilize.
6. Repeat steps 4 and 5 for each additional load.
Never add more loads than the generator capacity. Take
special care to consider surge loads in generator capacity
as previously described.
NOTICE:
Do not overload the generator’s capacity. Exceeding the
generator’s wattage/amperage capacity may damage the
generator and/or electrical devices connected to it.
Estimated
Application/Equipment
Emergency / Home Standby
Clock Radio 50 0
Lights (qty. 4 x 75 W) 300 0
Refrigerator 700 2200
Furnace Fan 800 2350
Water Well Pump 1000 2200
Microwave 1000 0
Sump Pump 1050 2200
Electric Range (per element) 2100 0
Job Site
ElectricDrill−1/2HP 600 900
AirlessSprayer−1/3HP 600 1200
Quartz Halogen Work Light 1000 0
Reciprocating Saw 960 960
AirCompressor−1HP 1600 4500
CircularSaw−7-1/4in. 1400 2300
Planer/Jointer−6in 1800 1800
MiterSaw−10in. 1800 1800
TableSaw/RadialArmSaw−10in. 2000 2000
*Wattages listed are approximate. Check tool or appliance for actual wattage.
Running
Watts*
Estimated
Starting
Watts*
Page 9 — English
Page 14
FEATURES
PRODUCT SPECIFICATIONS
ENGINE
Engine Type ......................................... GX390, 389cc, OHV
Fuel Volume ................................................................ 6 gal.
*Rated output determined by PGMA Standard G300
GENERATOR
Rated Voltage .....................................................120V/240V
Rated Amps ..................................................... 58.3A/29.1A
Rated Output*..........................................................7000 W
Starting Watts ..........................................................8750 W
Rated Frequency ........................................................60 Hz
KNOW YOUR GENERATOR
See Figure 2.
The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
AC CIRCUIT BREAKERS
The circuit breakers are provided to protect the generator
against electrical overload. The circuit breaker may be reset
by pressing the circuit breaker reset button.
AIR FILTER
The air filter helps to limit the amount of dirt and dust drawn
into the unit during operation.
CHOKE
The choke is used when starting a cold engine.
CIRCUIT PROTECTOR
The fuse protects the battery charge circuit from short circuit.
ENGINE SWITCH
The engine switch is used alone or in combination with the
recoil starter grip to start the engine.
FUEL TANK
The fuel tank has a capacity of 6 gallons.
FUEL VALVE
Fuel flow from the fuel tank to the engine is turned on and
off using the fuel valve.
GROUND TERMINAL
The ground terminal is used to assist in properly grounding
the generator to help protect against electrical shock. Consult
with a qualified local electrician for grounding requirements
in your area.
LOW OIL SHUT DOWN PROTECTOR
The low oil sensor causes the engine to stop if the level of
lubricant in the crankcase is insufficient.
OIL CAP/DIPSTICK
Remove the oil fill cap to check and add lubricant to the
generator when necessary.
OIL DRAIN PLUG
When changing the engine lubricant, unscrew and remove
the oil drain plug to allow old engine lubricant to be drained.
RECEPTACLES
Your generator has the following single phase, 60 Hz outlets:
two 120 Volt AC duplex 20 Amp GFCI protected receptacles,
and one 240 Volt AC, 30 Amp receptacle. These can be used
for operating appropriate appliances, electrical lighting, tools,
and motor loads.
RECOIL STARTER GRIP
The recoil starter grip is used (along with the engine switch)
to start the generator’s engine.
Page 10 — English
Page 15
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully cut the box down the sides then remove the
machine and any accessories from the box. Make sure
that all items listed in the loose parts list are included.
NOTE: This machine is heavy and requires a minimum of
two people to lift. To avoid back injury, lift with your legs
and not your back.
WARNING:
Do not use this product if any parts on the Loose Parts List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the unit carefully to make sure no damage occurred
during shipping.
Do not discard the packing material until you have carefully
inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-726-5760 for assistance.
WARNING:
If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of this
product with damaged or missing parts could result in
serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not attempt to operate the generator until assembly
is complete. Failure to comply could result in possible
serious personal injury.
LOOSE PARTS LIST
See Figure 3.
The following items are included with the generator:
Key
No. Description Qty.
1 Lock Nut ..............................................................2
2 Rubber Foot ........................................................2
3 Bolt ......................................................................2
4 Wheel ...................................................................2
5 Washer .................................................................2
6 Axle ......................................................................2
7 Spacer .................................................................2
8 Hitch Pin ..............................................................2
9 Handle Lock Pin ..................................................1
10 Lanyard ................................................................1
11 Engine Lubricant..................................................1
Operator’s Manual (not shown) ...........................1
TOOLS NEEDED
See Figure 4.
The following tools (not included or drawn to scale) are
needed for assembly:
Socket Wrenches and/or Combination Wrenches
Phillips Screwdriver
NOTE: Do not put fuel or lubricant in the generator before
installing the feet, frame support, wheels and handle.
INSTALLING FEET ON THE FRAME
See Figure 5.
Locate the following items:
2 rubber feet
2 lock nuts
2 bolts
Insert bolt through rubber foot and then through frame
as shown.
Thread lock nut onto bolt and tighten one full turn past
snug.
NOTE: Be careful not to overtighten so that foot material
collapses.
Repeat with remaining foot.
INSTALLING THE WHEELS
See Figure 6.
Wheels are provided to assist in moving the generator to
the desired location and should be installed on the same
side as the handle.
Locate the following items:
2 axles
2 hitch pins
2 washers
2 spacers
2 wheels
Page 11 — English
Page 16
ASSEMBLY
Raise the end of the generator where the handle is located
high enough to gain access to the frame bottom; securely
position props underneath to support.
Slide the axle through the spacer, then through the hole
in the center of the wheel.
Slide a washer onto the axle, then slide the axle into the
wheel mounting hole as shown.
Insert hitch pin to secure.
NOTE: The hitch pin should be pushed into the axle until
the center of the pin rests on top of the axle.
Repeat with the second wheel.
CONNECTING/DISCONNECTING BATTERY
See Figure 7.
WARNING:
To reduce the risk of electrocution or explosion, do not
short circuit the battery terminals or charge in a sealed
container. Keep sparks and flame away.
WARNING:
Keep metal objects away from the battery terminals.
Metal objects can make a connection from one terminal
to another. Shorting the battery terminals together can
cause sparks, burns, or a fire.
The battery cables must be connected before the electric
start feature of the generator can be operated.
Connect the red wire to the positive (+) terminal first, then
connect the black wire to the negative (-) terminal. Make
sure all connections are tight.
NOTE: Be careful not to short across the terminals when
installing. Shorting the terminals together can cause
sparks, damage to the battery or generator, or even burns
or explosions.
Cover the terminals with the rubber covers.
When removing the battery for replacement: disconnect
the negative (black) post, then the positive (red) post, being
careful not to short across the terminals. Always abide by the
safety warnings provided with the battery. Remove the battery
and dispose of according to local and state regulations.
OPERATION
DANGER:
Carbon Monoxide. Using a generator indoors CAN KILL
YOU IN MINUTES.
Generator exhaust contains high levels of carbon
monoxide (CO), a poisonous gas you cannot see or smell.
If you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.
Never use a generator inside homes, garages,
crawlspaces, or other partly enclosed areas. Deadly
levels of carbon monoxide can build up in these areas.
Using a fan or opening windows and doors does NOT
supply enough fresh air.
ONLY use a generator outdoors and far away from
open windows, doors, and vents. These openings
can pull in generator exhaust.
Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.
If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.
WARNING:
If this generator will be used only with cord and plugconnected equipment, National Electric Code does
not require that the unit be grounded. However, other
methods of using the generator may require grounding
to reduce the risk of shock or electrocution. Consult a
qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find
out if grounding is needed in your situation before using
the generator.
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
Page 12 — English
Page 17
OPERATION
NOTICE:
This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropriate
authorities. Contact customer service or a qualified
service center to purchase a replacement spark arrestor.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualified service center for asssistance.
APPLICATIONS
This generator is designed to supply electrical power for
operating compatible electrical lighting, appliances, tools,
and motor loads.
BEFORE OPERATING THE UNIT
Only use OUTSIDE and at least 20 feet away from
windows, doors, and vents as recommended by the U.S
Department of Health and Human Services Centers for
Disease Control and Prevention. Your specific home and/
or wind conditions may require additional distance.
NEVER use inside a home or garage, EVEN IF doors and
windows are open.
Always position the generator on a flat, firm surface.
SPECIAL REQUIREMENTS:
There may be General or State Occupational Safety and
Health Administration (OSHA) regulations, local codes or
ordinances that apply to the intended use of the generator.
Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction:
In some areas, generators are required to be registered
with local utility companies.
If the generator is used at a construction site, there may
be additional regulations which must be observed.
RAISING AND LOWERING THE HANDLE
See Figure 8 - 9.
Attach the lanyard to the handle lock pin and generator.
To raise the handle (for moving the generator): pull the
handle release knob out, raise the handle, then release
the knob so it snaps into the locking position. Insert the
handle lock pin to secure the handle in place.
To lower the handle (for storing or transporting the
generator): remove the handle lock pin, then pull the
handle release knob out and lower the handle to the down
position.
Never use the handle to lift the generator. The handle should
only be used for moving the unit by rolling it on its wheels.
CHECKING/ADDING LUBRICANT
See Figure 10.
NOTICE:
Attempting to start the engine before it has been properly
filled with lubricant will result in equipment failure.
NOTE: If a separate engine manual is provided for this
product, please follow the instructions provided in the
engine manual instead of the information listed below.
Engine lubricant has a major influence on engine performance
and service life. For general, all-temperature use, SAE
10W-30 is recommended. Always use a 4-stroke motor
lubricant that meets or exceeds the requirements for API
service classification SJ.
This engine comes with a feature that will shut off the engine
when a specific lubricant level is not maintained. The engine
will not restart until an appropriate lubricant level is reached.
NOTE: Non-detergent or 2-stroke engine lubricants will
damage the engine and should not be used.
Unscrew the oil cap/dipstick and remove.
Wipe dipstick clean and re-seat in hole; do not re-thread.
Remove dipstick again and check lubricant level. Lubricant
level should fall between the hatched areas on the dipstick.
If level is low, add engine lubricant until the fluid level rises
to the upper portion of the dipstick.
Replace and secure the oil cap/dipstick.
USING FUEL STABILIZER
Fuel gets old, oxidizes, and breaks down over time. Adding
a fuel stabilizer (not included) extends the usable life of fuel
and helps prevent deposits from forming that can clog the
fuel system. Follow fuel stabilizer manufacturer’s directions
for correct ratio of stabilizer to fuel.
Mix fuel stabilizer and gasoline prior to filling the tank
by using a gas can or other approved fuel container and
shaking gently to combine.
NOTE: To control the amount of fuel stabilizer being added
to the engine, always mix fuel stabilizer with gasoline
before fueling the tank rather than adding fuel stabilizer
directly into the generator’s fuel tank.
Replace and secure the fuel tank cap.
Start and run the engine for at least 5 minutes to allow
stabilizer to treat the entire fuel system.
Page 13 — English
Page 18
OPERATION
ETHANOL-BLENDED FUELS
NOTICE:
Do not use E15 or E85 fuel in this product. It is a
violation of federal law and will damage the unit
and void your warranty. Only use unleaded gasoline
containing up to 10% ethanol.
ADDING FUEL
See Figure 11.
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
Gasoline and its vapors are highly flammable and
explosive. To prevent serious personal injury and property
damage, handle gasoline with care. Keep away from
ignition sources, handle outdoors only, do not smoke
while adding fuel, and wipe up spills immediately.
When adding gas to the generator, make sure the unit is sitting
on a flat, level surface. If the engine is hot, let the generator
cool for five minutes before adding gas. ALWAYS fill the fuel
tank outdoors with the machine turned off.
Turn the fuel valve to the OFF position.
Remove the fuel cap slowly.
Fill the fuel tank to 1 in. below the top of the fuel neck.
Replace and secure the fuel cap.
WARNING:
Always shut off engine before fueling. Never remove
fuel cap or add fuel to a machine with a running or hot
engine. Make sure the unit is sitting on a flat, level surface
and only add fuel outdoors. If the engine is hot, let the
unit cool for at least five minutes before adding fuel.
After fueling, immediately replace fuel cap and tighten
securely. Move at least 30 ft. from refueling site before
starting engine. Do not smoke and stay away from open
flames and sparks! Failure to follow these instructions
could result in a fire and cause serious personal injury.
NOTE: Always use unleaded gasoline with a pump octane
rating of 86 or higher. Never use old, stale, or contaminated
gasoline, and do not use a lubricant/gas mixture. Do not
allow dirt or water into the fuel tank. Do not use E85 fuel.
ELECTRIC START
This generator model is provided with both electric start and
recoil start capabilities. Avoid prolonged cranking, as it can
damage the engine.
The battery provided is a nominal 12 volt sealed rechargeable
lead-acid battery and can be operated in any position without
leakage. It complies with non-spillable battery regulations.
Its convenient size offers a 30% reduction over conventional
batteries.
NOTE: Brand new generators are shipped with the battery
connections disconnected. The positive and negative
terminals must be connected to the battery before the Electric
Start feature will work.
For initial battery connection, see Connecting/Disconnecting
Battery.
STARTING THE ENGINE
See Figures 12 - 15.
NOTICE:
On a level surface with the engine off, check the lubricant
level before each use of the generator.
NOTE: If location of generator is not level, the unit may not
start or may shut down during operation.
Unplug all loads from the generator.
Turn the fuel valve to the ON position.
Pull the choke out to the START position.
NOTE: If engine is warm or the temperature is above
50˚F,pushthechokeintotheRUN position.
Start the engine.
1
Put the engine switch in the ON position.
2
Slide down and hold the lock button while pushing
the engine switch to the START position. Release the
switch when the engine starts.
NOTE: The battery may require charging before the
generator can be started using only the engine switch.
The generator can be started by pulling the recoil starter
grip. Once the generator is started, the battery will charge
as the unit runs. If the engine switch will not start the unit
once the battery has been fully charged, check the circuit
protector fuse and replace if needed following instructions
in Changing Engine Battery Charge Circuit Fuse in the
Maintenance section of this manual.
To start the engine using the recoil starter:
1
Put the engine switch in the ON position.
2 Pull the recoil starter grip until the engine runs.
NOTE: Do not allow the grip to snap back after starting;
return it gently to its original place.
Allow the engine to run for 15-30 seconds, then move
the choke to the RUN position.
Page 14 — English
Page 19
OPERATION
STOPPING THE ENGINE
See Figures 13 and 15.
To stop the engine under normal operating conditions:
Remove any load from the generator.
Turn the fuel valve to the OFF position.
Put the engine switch in the OFF position.
To stop the engine in an emergency situation:
Put the engine switch in the OFF position.
MAINTENANCE
WARNING:
While operating and storing, keep at least 3 feet of
clearance on all sides of this product, including overhead.
Allow a minimum of 30 minutes of “cool down” time
before storage. Heat created by muffler and exhaust
gases could be hot enough to cause serious burns and/
or ignite combustible objects.
Normal maintenance, replacement or repair of emission
control devices and systems may be performed by any
qualified repair establishment or individual with original
or equivalent parts. Warranty and recall repairs must be
performed by an authorized service center; please contact
customer service for assistance.
WARNING:
Before inspecting, cleaning, or servicing the machine,
shut off engine, wait for all moving parts to stop, and
disconnect spark plug wire and move it away from
spark plug. Allow 30 minutes of cool down time before
performing any maintenance. Failure to follow these
instructions can result in serious personal injury or
property damage.
WARNING:
When servicing, use only recommended or equivalent
replacement parts. Use of any other parts could create
a hazard or cause product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualified service center for assistance.
GENERAL MAINTENANCE
Keep the generator in a clean and dry environment where it
is not exposed to dust, dirt, moisture, or corrosive vapors.
Do not allow the cooling air slots in the generator to become
clogged with foreign material such as leaves, etc.
Do not use a garden hose to clean the generator. Water
entering the fuel system or other internal parts of the unit can
cause problems that will decrease the life of the generator.
To clean the unit:
Use a soft bristle brush and/or vacuum cleaner to loosen
and remove dirt and debris.
Clean air vents with low pressure air that does not exceed
25 psi.
Wipe the exterior surfaces of the generator with a damp
cloth.
CHECKING/CLEANING AIR FILTER
See Figure 16.
For proper performance and long life, keep air filter clean.
Release latches on side of air filter cover. Remove cover
and set aside.
Remove the filter element.
If the filter element is dirty, clean with warm, soapy water.
Rinse and let dry.
Apply a light coat of engine lubricant to the element, then
squeeze it out.
Replace the element in the air filter unit.
Replace the air filter cover and latch to secure.
NOTE: Do not run the generator without the air filter. Rapid
engine wear will result.
Page 15 — English
Page 20
MAINTENANCE
CHANGING ENGINE LUBRICANT
See Figure 17.
Remove the oil cap/dipstick.
Place a container underneath the oil drain plug to collect
used lubricant as it drains.
Unscrew the oil drain plug and remove.
Allow lubricant to drain completely.
NOTE: Drain the lubricant while the engine is still warm
but not hot. Warm lubricant will drain quickly and more
completely.
WARNING:
Do not change engine lubricant while it is hot. Accidental
contact with hot engine lubricant could result in serious
burns.
Reinstall the oil drain plug and tighten securely.
Refill with lubricant following the instructions in the
Checking/Adding Lubricant section. For amount of
lubricant needed to refill, see Product Specifications
earlier in this manual or the accompanying engine manual,
if applicable.
Reinstall the oil cap/dipstick.
NOTE: Used lubricant should be disposed of at an approved
disposal site. See your local oil retailer for more information.
SPARK PLUG MAINTENANCE
See Figure 18.
The spark plug must be properly gapped and free of deposits
in order to ensure proper engine operation. To check:
Remove the spark plug cap.
Clean any dirt from around base of spark plug.
Remove spark plug using wrench (not included).
Inspect spark plug for damage, and clean with a wire
brush before reinstalling. If insulator is cracked or chipped,
spark plug should be replaced. For replacement spark
plug, see Product Specifications earlier in this manual
or the accompanying engine manual, if applicable.
Measurepluggap.Thecorrectgapis0.028−0.031in.
(0.7-0.8 mm). To widen gap, if necessary, carefully bend
the ground (top) electrode. To lessen gap, gently tap
ground electrode on a hard surface.
Seat spark plug in position; thread in by hand to prevent
cross-threading.
Tighten with wrench to compress washer. If spark plug
is new, use 1/2 turn to compress washer appropriate
amount. If reusing old spark plug, use 1/8 to 1/4 turn for
proper washer compression.
NOTE: An improperly tightened spark plug will become
very hot and could damage the engine.
Reinstall the spark plug cap.
SPARK ARRESTOR
See Figure 19.
NOTICE:
This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropriate
authorities. Contact customer service or a qualified
service center to purchase a replacement spark arrestor.
Inspect the spark arrestor for breaks or holes. Clean or
replace if necessary.
Use a brush (not provided) to remove carbon deposits
from the spark arrestor screen as needed.
CLEANING THE EXHAUST PORT AND
MUFFLER
Depending on the type of fuel used, the type and amount
of lubricant used, and/or your operating conditions, the
exhaust port and muffler may become blocked with carbon
deposits. If you notice a power loss with your gas-powered
products, you may need to remove these deposits to restore
performance. We highly recommend that only qualified service
technicians perform this service.
DRAINING FUEL TANK/CARBURETOR
See Figures 20 - 22.
To help prevent gum deposits in the fuel system, drain the
fuel from the tank and carburetor before storing.
DRAINING THE FUEL TANK
Turn the engine switch OFF.
Turn the fuel valve to the OFF position.
If necessary, push the fuel valve knob through the generator
housing and pull down slightly to gain access to the hose
barb.
Remove the fuel line from the hose barb by squeezing
the ends of the retaining clip and sliding the fuel line off.
NOTE: Make sure you are removing the fuel line that runs
between the fuel valve and the carburetor, NOT the line
that runs between the fuel valve and the fuel tank.
Install one end of a drain line (not provided) over the hose
barb, and place the other end in a fuel container large
enough to catch the fuel being drained from the tank.
Turn the fuel valve to the ON position.
When the fuel has drained from the tank, close the fuel
valve and reinstall fuel line securely on hose barb.
If previously removed, reinstall fuel valve knob in generator
housing. Push forward until knob snaps securely into
position.
Page 16 — English
Page 21
MAINTENANCE
DRAINING THE CARBURETOR
Turn the engine switch OFF.
Turn the fuel valve to the OFF position.
Position a suitable container under the carburetor drain
screw to catch fuel; loosen the screw.
Allow fuel to drain completely into container.
Retighten drain screw.
NOTE: Consult hazardous waste management guidelines in
your area for the proper way to dispose of used fuel.
TRANSPORTING
Turn the engine switch OFF. Disconnect any equipment
that is plugged into the generator.
Verify the fuel valve is in the OFF position.
Allow 30 minutes of “cool down” time before transporting
the machine. Make sure engine and exhaust of unit are
cool.
For security, insert the pins to secure the handle before
transporting.
Tilt the machine toward you until it balances on the wheels,
then roll the machine to the desired location.
If transporting in a vehicle, drain the fuel tank, close fuel
valve and securely restrain the generator.
Provide a plastic sheet or absorbent pad below the
generator to catch any drips of fuel or lubricant.
REPLACING FUEL FILTER
See Figure 23.
Occasionally the fuel filter may become clogged and need
to be replaced. To purchase a replacement fuel filter contact
customer service or a qualified service center.
NOTE: Fuel tank must be empty before replacing fuel filter.
Run unit until tank is empty, if needed, or inspect filter prior
to fill-up.
To replace:
Turn the fuel valve to the OFF position.
Remove the fuel line from both sides of the filter by
squeezing the ends of the retaining clip with pliers.
Slide the fuel line off.
Replace with new fuel filter.
Reinstall fuel lines to new fuel filter.
Pull on lines to make sure they are secured
Turn the fuel valve to the ON position.
CHANGING ENGINE BATTERY CHARGE
CIRCUIT FUSE
See Figure 24.
NOTICE:
Do not use a higher rated fuse other than the specified
amperage. This could cause damage to the product.
Grip both sides of the plastic fuse holder and twist apart
to reveal the fuse and spring.
Insert new fuse and refasten the fuse holder by pushing
the two sides of the connector together and twisting to
secure.
NOTE: If spring came out of fuse holder when it was
opened, it should also be replaced inside the fuse holder
before securing.
BATTERY REMOVAL AND PREPARATION
FOR RECYCLING
To preserve natural resources, please recycle
or dispose of batteries properly.
This product uses lead acid batteries. Local,
state or federal laws may prohibit disposal of
batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.
WARNING:
Upon removal, cover the battery’s terminals with heavy-duty
adhesive tape. Do not attempt to destroy or disassemble
battery or remove any of its components. Lead acid batteries
must be recycled or disposed of properly. Also, never touch
both terminals with metal objects and/or body parts as
short circuit may result. Keep away from children. Failure
to comply with these warnings could result in fire and/or
serious injury.
BATTERY CHARGER FCC COMPLIANCE
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) This device must
accept any interference received, including interference that
may cause undesired operation.
WARNING:
Changes or modifications to this unit not expressly
approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
Page 17 — English
Page 22
MAINTENANCE
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment on and off, the user is
encouraged to try to correct the interference by one or more
of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and
receiver.
Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician
for help.
MAINTENANCE
STORAGE
When preparing the generator for storage, allow the unit to cool for 30 minutes then follow the guidelines below.
STORAGE TIME PRIOR TO STORING
Less than 2 months Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
2 months to 1 year Drain fuel from carburetor.
Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
1 year or more Drain fuel from the carburetor.
Remove spark plug.
Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
Put a tablespoon of engine lubricant into the spark plug cylinder. Turn the engine slowly with the pull
rope to distribute the lubricant.
Reinstall spark plug.
Change engine lubricant.
After removal from storage:
Fill with fresh gasoline.
NOTE: If storing gasoline in suitable container for later use, make sure gasoline has been treated with fuel stabilizer
according to stabilizer manufacturer’s instructions.
Page 18 — English
Page 23
MAINTENANCE
MAINTENANCE SCHEDULE
NOTE: If a separate engine manual is provided for this generator, please follow the maintenance schedule provided in the engine
manual instead of the maintenance information listed below.
Check Engine Lubricant
Change Engine Lubricant
Check Air Filter
Clean Air Filter
Change Air Filter
2
Check/Adjust Spark Plug
Replace Spark Plug
2
Check/Clean Spark Screen
Check/Adjust Idle Speed
Check/Adjust Valve
Clearance
Clean Fuel Tank and Filter
1,2
1,2
Check Fuel Hose
2
Before
each use
After 1st month
or 20 hours of
operation
Every 3 months
or 50 hours of
operation
Every 6 months
or 100 hours
of operation
Every year or
after 300 hours
of operation
Fuel Filter Inspect Replace
Check All Hose
Connections
Inspect Fuel Tank Vapor
Vent (If Equipped)
Inspect Carbon Canister
(CARB Models Only)
1. These items should only be carried out by a qualified service center.
2. See engine manual for maintenance schedule for this item.
NOTE: Maintenance should be performed more frequently when generator is used in dusty areas.
When generator has exceeded the maximum figures specified in the table, maintenance should still be cycled according
to the intervals of time or hours stated herein.
Page 19 — English
Page 24
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Engine will not start. Engine switch is OFF.
No fuel.
Stale gasoline or water in gasoline.
Turn engine switch to ON.
Fill fuel tank.
Drain entire system and refill with fresh
fuel.
Lubricant level is low.
Fuel valve is OFF.
Spark plug faulty, fouled, or improperly
gapped.
Choke is in RUN position.
Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.
Dirty fuel filter.
Engine hard to start. Water in gasoline.
Weak spark at spark plug.
Engine lacks power. Dirty air filter.
Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.
AC receptacle does not work. Circuit breaker is tripped.
GFCI is tripped.
Item plugged in is defective.
Generator makes a “spark knock” or
“pinging” noise.
If problem persists after trying the above solutions, contact customer service or a qualified service center for assistance.
An occasional light “knocking” or “pinging” under heavy load is not a cause
for concern. However, if the knocking
or pinging occurs under normal load
at a steady engine speed, the problem
may be with the brand of gasoline being used.
Engine is equipped with Low Oil Shutoff.
If engine lubricant level is low, it must be
filled before unit will start. Check engine
lubricant level and fill, if necessary.
Turn fuel valve ON.
Replace spark plug.
Pull the choke lever out to the START
position.
Drain fuel and carburetor. Refuel with
fresh gasoline.
Replace fuel filter or contact a qualified
service center
Drain entire system and refill with fresh
fuel.
Replace spark plug or contact a qualified
service center.
Check air filter element. Clean or replace
as needed.
Drain fuel and carburetor. Refuel with
fresh gasoline. If problem continues,
contact a qualified service center.
Reset the AC circuit breaker.
Reset the GFCI.
Try a different item.
Switch to a different brand of gasoline,
making sure that the octane rating is 86
or higher. If problem continues, contact
a qualified service center.
NOTICE:
As the equipment owner, you are responsible for the performance of the required maintenance listed in the Maintenance
section. It is recommended that you retain all receipts covering maintenance on your equipment. Neglecting or failing
to perform the required maintenance may increase emissions, decrease fuel efficiency, degrade performance, cause irreversible engine damage and/or void your warranty.
Page 20 — English
Page 25
WARRANTY
LIMITED WARRANTY
WARRANTY COVERAGE
OWT Industries, Inc., (the Company) warrants to the original retail purchaser that this Black Max Product is free from
defects in material and workmanship and agrees to repair or replace, at the Company’s sole discretion, any defective
Product free of charge within these time periods from the date of purchase:
Three years, if the Product is used solely for personal, family, or household use;
One year, if the Product is used for business or commercial use.
This warranty applies only to Products sold within the United States of America, the District of Columbia, Canada,
Mexico, the Commonwealth of Puerto Rico, the Virgin Islands, Guam, the Canal Zone, or American Samoa.
This warranty is not transferable and does not cover damage resulting from defects other than in material or workmanship, or damage caused by unreasonable use, including the failure to provide reasonable and necessary maintenance.
Other items not covered under this warranty include:
Transportation charges for sending the product to the Company or its authorized service representative for warranty
service, or for shipping repaired or replacement products back to the customer; these charges must be borne by
the original retail purchaser.
Engine. Your Product is equipped with an engine that is covered exclusively by a separate warranty from the engine
manufacturer. Please refer to the engine manual included with the Product for warranty information related to the
engine.
Damages caused by abuse, accident, misuse, neglect, alteration, modification, the effects of corrosion, erosion,
normal wear and tear or repairs by other than the Company or its authorized service representative.
Warranty is voided if the customer fails to install, maintain and operate the product in accordance with the instructions and recommendations of the Company as set forth in the Product’s operator’s manual or if the Product is used
as rental equipment.
The Company will not pay for repairs or adjustments to the Product, or for any costs or labor, performed without the
Company’s prior authorization.
IMPORTANT: Some components not covered under this warranty may still be covered by a separate warranty
issued by the engine manufacturer. Please see the Engine Manufacturer Warranty (if any) supplied with this
product for further details.
SAVE YOUR SALES SLIP
Proof of purchase in the form of your dated sales receipt, cash register slip, etc. showing the serial number and the
model of your Product will be required before the Company and/or its authorized service representatives can perform
warranty service on the Product.
EXCLUSIONS AND LIMITATIONS
THIS LIMITED WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. ANY IMPLIED WARRANTY OF
MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR OTHERWISE, APPLICABLE TO THIS PRODUCT,
SHALL BE LIMITED IN DURATION TO THE DURATION OF THIS LIMITED WARRANTY. THE WARRANTY SERVICE
DESCRIBED ABOVE IS THE EXCLUSIVE REMEDY UNDER THIS WARRANTY. THE COMPANY SHALL NOT BE LIABILE
FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES.
SOME STATES DO NOT ALLOW A LIMITATION ON THE DURATION OF IMPLIED WARRANTIES, OR THE EXCLUSION
OR LIMITATION OF INCIDENTAL, OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION
MAY NOT APPLY TO YOU.
HOW TO OBTAIN WARRANTY SERVICE
For warranty service: Call toll free 1-800-726-5760, or write to OWT Industries, Inc., P.O. Box 1427, Anderson,
SC 29622.
For warranty service outside the USA, please contact your local Black Max dealer.
Page 21 — English
Page 26
NOTES
Page 22 — English
Page 27
Para registrar su producto de Black Max,
por favor visita: www.blackmaxtools.com
UBIQUE EL GENERADOR A UNA DISTANCIA DE POR LO MENOS 6 M (20 PIES)*
PARA REDUCIR EL RIESGO DE QUE EL MONÓXIDO DE CARBONO
INGRESE EN LA CASA
* Distancia mínima recomendada por el Departamento de Salud y Servicios Humanos y por los
Centros para el Control y la Prevención de Enfermedades de los Estados Unidos (www.cdc.gov/co).
Las condiciones particulares de su casa o del viento puede requerir una distancia adicional.
MANTEGA UNA DISTANCIA DE
Escape (CO)
Dirija el escape LEJOS
de ventanas, puertas y
orificios de ventilación.
ADVERTENCIA:
CONEXIÓN A TIERRA DEL GENERADOR
Si este generador se utiliza únicamente con aparatos conectados con cable y
enchufe, el Código Eléctrico Nacional no exige que la unidad esté
puesta a tierra. Sin embargo, si se usa el generador de otra forma,
podría ser necesario ponerlo a tierra para reducir el riesgo de
descargas eléctricas o electrocución. Antes de usar el generador, consulte
a un electricista calificado, un inspector eléctrico o un organismo local que
tenga jurisdicción para saber si es necesario ponerlo a tierra en su situación.
Si es necesario poner a tierra la unidad, deben utilizarse la tuerca y el terminal de
conexión a tierra del bastidor para conectar el generador a una fuente apropiada
de conexión a tierra. La conexión a tierra debe realizarse con alambre calibre
Nº 8. Conecte el terminal del alambre de conexión a tierra entre la arandela y la
tuerca, y apriete firmemente la tuerca. Conecte el otro extremo del alambre firmemente a una fuente
apropiada de conexión a tierra que esté en contacto con el suelo a lo largo de una distancia de al menos 2,4 m (8 pies).
El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra.
Si se utiliza una barra de acero o de hierro, éste debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra
no ferrosa, ésta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar listada como material adecuado para
conexión a tierra. Si encuentra un estrato rocoso antes de llegar a una profundidad de 2,4 m (8 pies), clave la jabalina
de puesta a tierra a un ángulo de a lo sumo 45°. Si aun así la jabalina se encuentra con el estrato rocoso, se la puede
enterrar en una trinchera de al menos 75 cm (30 pulg.) de profundidad. En cualquier caso, el extremo superior de la
jabalina debe estar al ras del suelo (o por debajo del rasante) o protegido de posibles daños físicos por otro medio.
Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a tierra
mediante el uso de un tercer alambre o tener un diseño con “doble aislamiento”.
Se recomienda:
1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.
2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión
para uso a la intemperie con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro.
Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de
conexión a tierra. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las
instrucciones de conexión a tierra o si no está seguro si el generador está conectado a tierra correctamente.
POR LO MENOS 6 M (20 PIES)
Utilícelo únicamente EN EL EXTERIOR
y ALEJADO de ventanas, puertas y
orificios de ventilación.
Detector de CO
en áreas habitadas
Pàgina 2 – Español
Page 28
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO:
Monóxido de carbono. Usar un generador en el interior LO
MATARÁ EN POCOS MINUTOS.
Los gases de escape del generador contienen niveles altos
de monóxido de carbono (CO), un gas venenoso que no
puede verse ni olerse. Si puede oler los gases de escape del
generador, está respirando CO. Pero incluso si no puede oler
los gases de escape, es posible que esté respirando CO.
Nunca use un generador dentro de su hogar, garaje,
sótano, ni demás espacios parcialmente encerrados. En
dichos espacios, pueden acumularse niveles mortales de
monóxido de carbono. Usar un ventilador o abrir puertas
y ventanas NO proporciona suficiente aire fresco.
SÓLO utilice el generador al aire libre y lejos de ventanas,
puertas y respiraderos abiertos. Estas aberturas pueden
atraer los gases de escape del generador.
Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO de
pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil luego
de que el generador estuvo funcionando, trasládese adonde
haya aire fresco INMEDIATAMENTE. Vea a un doctor. Puede
sufrir intoxicación por monóxido de carbono.
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El incumplimiento
de cualquiera de las instrucciones siguientes puede causar
electrocución, incendio o intoxicación por monóxido de
carbono, lo cual puede causar la muerte o lesiones graves.
ADVERTENCIA:
En ciertas aplicaciones, el Reglamento Nacional de Electricidad
exige que el generador esté conectado a una tierra aprobada.
Antes de utilizar la terminal de tierra, consulte a un electricista
calificado, inspector de instalaciones eléctricas u organismo
gubernamental de la localidad en lo referente a las reglas y
disposiciones relacionadas con el uso deseado del generador.
GUARDE ESTAS INSTRUCCIONES
Este manual contiene importantes instrucciones, que se deben
seguir durante la instalación y las actividades de mantenimiento
del generador y las baterías.
No conecte la unidad al sistema eléctrico de un edificio a menos
que el generador y el interruptor de transferencia se hayan
instalado correctamente y que un electricista calificado haya
verificado la salida de energía eléctrica.
la corriente del generador del servicio público y debe cumplir
con todas las leyes y los códigos eléctricos pertinentes.
No permita que utilicen esta unidad niños ni personas carentes
de la debida instrucción para su manejo.
No haga arrancar o funcionar el motor en un espacio confinado, de
edificio, cerca de ventana abiertas, o en otro área sin ventilación
donde se puedan recolectar las emanaciones de monóxido de
La conexión debe aislar
carbono. El monóxido de carbono, un gas incoloro, inodoro y
sumamente peligroso, puede causar la pérdida de la conciencia
o la muerte.
Mantenga a todos los circunstantes, niños y animales por lo
menos a 3 m (10 pies) de distancia.
Use botas o zapatos robustos y secos. No utilice la unidad
estando descalzo.
No utilice este generador cuando se encuentre fatigado, enfermo
o bajo los efectos de drogas, alcohol o medicamentos.
Mantenga todas las partes del cuerpo alejadas de toda pieza
móvil y superficie caliente de la unidad.
No toque cables ni receptáculos desprovistos de aislamiento.
No utilice el generador con cordones de corriente gastados,
deshilachados, pelados o dañados de cualquier forma.
Antes de guardar la unidad, deje que se enfríe el motor durante
30 minutos y retire el combustible de la unidad.
No utilice or guarde el generador en la lluvia, nieve o tiempo
húmedo.
Guarde el generador en un lugar bien ventilado y con el tanque
de combustible vacío. El combustible no se debe guardar cerca
del generador.
Antes de transportar la unidad en un vehículo, vacíe el tanque
de combustible, cierre la válvula del combustible e inmovilice
aquélla.
Coloque una lámina de plástico o una almohadilla absorbente
debajo del generador para atrapar las gotas de combustible o
aceite cuando lo almacene o lo transporte.
Para reducir el riesgo de incendio o de lesiones por quemadura,
maneje con cuidado el combustible. Es sumamente inflamable.
No fume mientras manipula el combustible.
Almacene el combustible en un recipiente aprobado para
gasolina.
Coloque la unidad sobre el piso nivelado, apague el motor, y
deje que se enfríe durante cinco minutos antes de reabastecerlo
de combustible.
Afloje la tapa del tanque de combustible para aliviar la presión
y para evitar que se escape combustible por la tapa.
Después de reabastecer de combustible la unidad ponga la
tapa y apriétela firmemente.
Limpie todo el combustible que se haya derramado de la unidad.
Nunca intente en ninguna circunstancia eliminar el combustible
derramado quemándolo.
Los generadores vibran durante el uso normal. Durante y después
del uso del generador, inspeccione el generador, así como los
cordones de extensión y los cordones de corriente conectados a
éste, para ver si tienen daños causados por la vibración. Deben
repararse o reemplazarse los artículos dañados, según sea
necesario. No use enchufes ni cordones que muestren señales
de daño, como roturas o agrietamientos en el aislamiento, o
daño en las espigas.
Los generadores fijos instalados de manera permanente son la
mejor alternativa para abastecer de electricidad al hogar durante
los cortes de energía. Incluso los generadores portátiles que
están conectados correctamente pueden sobrecargarse. De esta
manera, los componentes del generador pueden recalentarse
o exigirse demasiado, lo que podría producir una falla en el
generador.
Pàgina 3 – Español
Page 29
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Solo utilice piezas de repuesto recomendadas o equivalents
y accessorios y siga las instrucciones descritas en la sección
de Mantenimiento de este manual. El empleo de piezas no
autorizadas o el incumplimiento de las instrucciones de
mantenimiento puede significar un riesgo de descarga eléctrica
o de lesiones.
REGLAS DE SEGURIDAD ESPECÍFICAS
PELIGRO:
Riesgo de incendios y lesiones por quemaduras: Nunca
retire la tapa de combustible mientras esté encendida la unidad.
Apague el motor y deje enfriar la unidad durante al menos cinco
minutos. Retire la tapa lentamente.
ADVERTENCIA:
Cuando este generador se utiliza para abastecer el sistema
de cableado de un edificio: un electricista calificado debe
instalar el generador, que debe conectarse a un interruptor
de transferencia como un sistema derivado independiente,
de conformidad con el Reglamento Nacional de Electricidad
(NFPA 70). El generador se conectará a través de un interruptor
de transferencia que controla todos los conductores, excepto
el conductor de conexión a tierra del equipo. El bastidor del
generador debe conectarse a un electrodo de conexión a tierra
aprobado. Si no se aísla el generador de las líneas de alto
voltaje puede causarse la muerte o lesiones a los trabajadores
de dichas líneas.
No utilice este generador para suministrar energía a dispositivos
de soporte vital o equipos médicos de emergencia.
Este generador tiene un punto neutro conectado a tierra. Esto
significa que el conductor neutro está conectado por vías
eléctricas al marco de la máquina.
Siempre use un detector de monóxido de carbono de baterías
al utilizar el generador. Si comienza a sentirse mal, mareado
o débil al estar utilizando el generador, apáguelo y respire aire
fresco de inmediato. Vea a un doctor. Puede sufrir intoxicación
por monóxido de carbono.
Coloque el generador en una superficie estable horizontal, con
una pendiente no mayor de 4°.
Utilice la unidad en un área bien ventilada e iluminada, aislada
de las áreas de trabajo para evitar la interferencia del ruido.
Si se utiliza el generador en condiciones húmedas, puede
causarse una electrocución. Mantenga seca la unidad.
Mantenga el generador a una distancia mínima de
0,9 m (3 pies) de todo tipo de material combustible.
No utilice el generador cerca de materiales peligrosos.
No utilice el generador en una estación de abastecimiento de
gasolina o gas natural.
Mantenga la unidad según las instrucciones de mantenimiento
señaladas en este manual del operador.
Inspeccione cada vez la unidad antes de usarla para ver si tiene
tornillos flojos, fugas de combustible, etc. Reemplace toda pieza
dañada.
No toque el silenciador ni el cilindro durante el funcionamiento
de la unidad ni inmediatamente después; están CALIENTES y
causan lesiones por quemadura.
No permita que se derrame el tanque del generador al
abastecerlo de gasolina. Llénelo hasta una altura de
25,4 mm (1 pulg.) abajo del cuello del tanque de gasolina para
permitir la expansión del combustible. Revise el orificio de
ventilación del interior del tanque de combustible para ver si
tiene basura. No bloquee el respiradero.
No fume mientras abastece de gasolina el generador.
Apague el motor y déjelo enfriar durante cinco minutos antes
de agregar gasolina o lubricante al generador.
No retire la varilla de nivel de lubricante ni la tapa del tanque
del combustible mientras esté funcionando el motor.
Preste atención en particular a todas las etiquetas
de seguridad adheridas al generador.
En todo momento mantenga a los niños a una distancia mínima
de 3 m (10 pies) del generador.
La unidad funciona mejor a una temperatura entre -5 y 40 °C
(23 y 104 °F) con una humedad relativa de 90% o menos.
El requerimiento de voltaje y frecuencia operativa de todos los
equipos electrónicos debe comprobarse antes de enchufarlos
a este generador. Pueden ocurrir daños si el equipo no está
diseñado para operar dentro de una variación de voltaje
de +/-10% y una variación de frecuencia de +/-3 hz de los
valores nominales que aparecen en la placa de identificación
del generador. A fin de evitar daños, siempre tenga una carga
adicional enchufada al generador en caso de usarse equipos
de estado sólido (tales como un aparato de televisión). También
podría resultar necesario un condicionador de la línea eléctrica
para algunas aplicaciones; por ejemplo, con una computadora.
También podria resultar necesario un condicionador de la línea
eléctrica para algunas aplicaciones de equipo de estado sólido.
Cuando no esté utilizándose el baterías, manténgalo lejos de
otros objetos metálicos como clips, monedas, llaves, clavos,
tornillos y otros objetos metálicos pequeños que puedan
establecer conexión entre ambas terminales. Establecer una
conexión directa entre las dos terminales de las baterías puede
causar quemaduras o incendios.
Para usarse sólo en el exterior.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
producto. Si presta a alguien esta producto, facilítele también
las instrucciones.
Pàgina 4 – Español
Page 30
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
ADVERTENCIA:
PRECAUCIÓN:
AVISO:
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves
o mortales.
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
graves o mortales.
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).
SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador
Alerta de condiciones
húmedas
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Descarga eléctrica
Emanaciones tóxicas
Fuego / Explosión
Superficie caliente y gases
de escape
Peligro al levantar
Conexión a tierra
Símbolo de reciclado
Si no se usa la unidad en condiciones secas y no se observan prácticas
seguras de trabajo, puede producirse una descarga eléctrica.
Con el funcionamiento del generador se emite monóxido de carbono, un gas
tóxico incoloro e inodoro. Si se inhala monóxido de carbono puede causarse
náusea, desmayo o la muerte.
El combustible y los vapores del mismo son extremadamente inflamables y
explosivos. El fuego o una explosión pueden causar quemaduras graves e
incluso la muerte.
Para reducir el riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente y no coloque partes del cuerpo en la trayectoria de
los gases de escape.
Para reducir el riesgo de lesiones serias, evite intentar levantar el generador
usted solo.
Consulte a un electricista de la localidad para determinar los requisitos de
conexión a tierra antes de utilizar la unidad.
Este producto contiene baterías de plomo-ácido (Pb). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías de
níquel-cadmio en la basura normal. Consulte a las autoridades reguladoras
de desechos para obtener información en relación con las alternativas de
reciclado y desecho disponibles.
Pàgina 5 – Español
Page 31
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN
V Voltios Voltaje
A Amperios Corriente
Hz Hertz Frecuencia (ciclos por segundo)
W Watt Potencia
hrs Horas Tiempo
gal Galón Volumen
qt Cuarto Volumen
ETIQUETAS DE SEGURIDAD
La siguiente información puede encontrarse
en el generador. Para su propia seguridad,
le sugerimos estudiar y entender todas
la etiquetas antes de poner marcha el
generador.
Si se desprende de la unidad cualquiera
de las etiquetas o se vuelven ilegibles,
comuníquese con algún el servicio al cliente
o con un centro de servicio calificado para
obtener un reemplazo.
SE MATARÁ o LESIONARÁ GRAVEMENTE si no sigue
las instrucciones del Manual del operador.
Riesgo de incendio. No agregue combustible cuando el
producto esté functionando.
El generador es una fuente potencial de descarga eléctrica.
No lo exponga a humedad, la lluvia nin a la nieve. No
opere con manos o pies húmedos.
El escape contiene gas venenoso de monóxido de carbono
que puede causar pérdida del conocimiento a la MUERTE.
Opere en áreas exteriores bien ventiladas lejos de puertas
o ventanas abiertas.
DANGER
Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.
NEVER use inside a home
or garage, EVEN IF doors
and windows are open.
Only use OUTSIDE and
far away from windows,
doors, and vents.
No exponga la unidad a la lluvia ni la use en lugares
húmedos.
Usar un generador en el interior PUEDE MARTARLO EN
POCOS MINUTOS. Los gases de escape del generador
contienen monóxido de carbono. Es un veneno que no
puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas
y respiraderos.
PELIGRO
Usar un generador en el interior PUEDE MATARLO
EN POCOS MINUTOS.
Los gases de escape del generador contienen monóxido
de carbono. Es un veneno que no puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas
y respiraderos.
Pàgina 6 – Español
Page 32
SÍMBOLOS
Product does not include ground rod or copper wire. Call a qualified electrician for local
grounding requirements.
WARNING
ADVERTENCIA
940513028-01
El producto no incluye el alambre de cobre ni la barra de conexión a tierra. Comuniquese
con un electrista calificado para todo lo relacionado con los requistos de conexión a tierra.
ADVERTENCIA PARA LA TAPA DEL
TANQUE DE COMBUSTIBLE
Nunca retire la tapa de combustible
mientras esté encendida la unidad.
Apague el motor y deje enfriar la unidad
durante al menos cinco minutos.
Quite la tapa lentamente para liberar
la presión que se haya acumulado
en el sistema de combustible y para
evitar que el calor del silenciador
provoque la ignición de los vapores
del combustible.
ADVERTENCIA DE COMBUSTIBLE
No fume al abastecer el combustible. No llene
de más. El nivel de lleno es 25 mm (1 pulg.)
debajo del cuello del tanque de combustible.
Pare la marcha del motor cinco minutos antes
del reabastecimiento de combustible para
evitar que el calor del silenciador encienda los
vapores de combustible.
ADVERTENCIA DEL LUBRICANTE DE
MOTOR
Antes de utilizar el generador debe abastecerlo
de lubricante. Antes de utilizar la unidad, revise
el nivel de lubricante. El nivel de lubricante
siempre debe estar entre las áreas cubierta con
rayas entrecruzadas de la varilla de nivel. La
unidad está equipada de un sensor, el cual apaga
automáticamente el motor si el nivel de lubricante
desciende abajo del límite de seguridad.
ADVERTENCIA ACERCA DE LA CONEXIÓN A TIERRA
Este generador no incluye un cable de cobre ni una jabalina
de puesta a tierra. Consulte con un electricista calificado
para conocer los requisitos locales de puesta a tierra.
940828004-02
CHECK LUBRICANT
El uso de este equipo puede producir chispas propensas a
iniciar incendios cerca de vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en contacto con las agencias contra incendios locales
para conocer las leyes y regulaciones relacionadas con los requisitos de prevención
de incendios.
PARACHISPAS
El uso de este equipo puede producir chispas propensas a
iniciar incendios cerca de vegetación seca. Es posible que
se necesite un parachispas. El operador debe ponerse en
contacto con las agencias contra incendios locales para
conocer las leyes y regulaciones relacionadas con los
requisitos de prevención de incendios.
ADVERTENCIA DE SUPERFICIE CALIENTE
No toque el silenciador ni el cilindro de aluminio del motor.
Están muy CALIENTES y causan quemaduras graves.
No ponga ningún material inflamable o combustible
directamente en la trayectoria de las emanaciones del
escape.
ADVERTENCIA DE ESPACIO LIBRE
Tanto en funcionamiento como al guardarlo, mantenga siempre 91,4 cm (3 pies) de espacio libre en todos los laterales
de este producto, incluida la parte superior. Aguarde al menos 30 minutos para el equipo se enfríe antes de guardarlo. El
calor generado por el silenciador y los gases de escape puede ser suficiente para causar quemaduras graves y/o prender
fuego a objetos combustibles.
Pàgina 7 – Español
DANGER PELIGRO
Risk of Fire. Keep all objects at least 3 feet away from this machine. Heat from Muffler and Exhaust gases
can ignite combustible objects.
Riesgo de incendio. Mantener todos los objetos a una distancia mínima de 91,4 cm (3 pies) de esta
máquina. El calor de los gases del silenciador y el escape pueden prender fuego a objetos combustibles.
940974090-01
Page 33
ASPECTOS ELÉCTRICOS
CALIBRE DEL CORDÓN DE EXTENSIÓN
Consulte el cuadro mostrado abajo para asegurarse de que el calibre de los cordones de extensión que utilice puedan con la carga
eléctrica requerida. Los cordones de calibre insuficiente pueden causar una caída de voltaje, lo cual puede quemar el dispositivo y
recalentar el cordón mismo.
Corriente en
Amperios
2,5 300 600 305 m (1000 pies) 183 m (600 pies) 114 m (375 pies) 76 m (250 pies)
5 600 1200 152 m (500 pies) 91 m (300 pies) 61 m (200 pies) 38 m (125 pies)
7,5 900 1800 107 m (350 pies) 61 m (200 pies) 38 m (125 pies) 31 m (100 pies)
10 1200 2400 76 m (250 pies) 46 m (150 pies) 31 m (100 pies) 15 m (50 pies)
15 1800 3600 46 m (150 pies) 31 m (100 pies) 20 m (65 pies)
20 2400 4800 53 m (175 pies) 38 m (125 pies) 23 m (75 pies)
25 3000 6000 46 m (150 pies) 31 m (100 pies)
30 3600 7200 38 m (125 pies) 20 m (65 pies)
40 4800 9600 27 m (90 pies)
Carga en vatios Longitud máxima permitida del cordón
A 120 V A 240 V Conduct. #8 Conduct. #10 Conduct. #12 Conduct. #14 Conduct. #16
CARGAS DE MOTORES ELÉCTRICOS
Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta seis veces su
corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en vatios) para arrancar los motores eléctricos;
no obstante, si un motor eléctrico no arranca o no alcanza la velocidad de funcionamiento, apague el dispositivo o herramienta de
inmediato para evitar dañar el equipo. Siempre verifique los requisitos de la herramienta o aparato con la salida nominal del generador.
Capacidad del motor
(H.P.)
1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —
1 1100 N/A 3300 —
Potencia en marcha
(vatios)
Potencia necesaria para arrancar el motor (vatios)
Universal Capacitor Fase dividida
AVISO:
El requerimiento de voltaje y frecuencia operativa de todos los
equipos electrónicos debe comprobarse antes de enchufarlos
a este generador. Pueden ocurrir daños si el equipo no está
diseñado para operar dentro de una variación de voltaje
de +/-10% y una variación de frecuencia de +/-3 hz de los
valores nominales que aparecen en la placa de identificación
del generador. A fin de evitar daños, siempre tenga una carga
adicional enchufada al generador en caso de usarse equipos
de estado sólido (tales como un aparato de televisión). También
podría resultar necesario un condicionador de la línea eléctrica
para algunas aplicaciones; por ejemplo, con una computadora.
También podria resultar necesario un condicionador de la línea
eléctrica para algunas aplicaciones de equipo de estado sólido.
INTERRUPTOR DE CIRCUITO ACCIONADO
POR FALLA DE CONEXIÓN A TIERRA
Vea la figura 1.
Los receptáculos (20 A, 120 V) del generador están protegidos
con un interruptor de circuito accionado por falla de conexión a
tierra (GFCI), el cual protege contra los peligros de las corrientes
desarrolladas al presentarse tal falla. Un ejemplo de una corriente
debida a una falla de conexión a tierra es la que fluiría a través de una
persona que está utilizando un aparato con aislamiento defectuoso,
y al mismo tiempo está en contacto con una tierra eléctrica como
una parte de la plomería, suelo húmedo o tierra.
Los receptáculos protegidos con GFCIs no protegen contra cortos
circuitos, sobrecargas ni descargas eléctricas.
Los receptáculos con GFCIs pueden probarse con los botones
TEST [PRUEBA] y RESET [REAJUSTE].
Para efectuar una prueba:
Oprima el botón TEST. Esto debe hacer salir el botón Reset
(Reajustar).
Para restablecer la corriente, oprima el botón RESET.
Pàgina 8 – Español
Page 34
ASPECTOS ELÉCTRICOS
Realice mensualmente esta prueba para asegurarse del buen
funcionamiento del GFCI. Si se guarda a la intemperie el generador,
sin protección de los elementos, pruebe el GFCI del receptáculo
cada vez antes de usar la unidad.
CAPACIDAD DEL GENERADOR
Cerciórese que el generador pueda suministrar suficientes vatios
de potencia continua (en marcha) y de sobrecorriente (al arrancar)
para los equipos que desee alimentar al mismo tiempo. Siga estos
pasos sencillos.
1. Seleccione los equipos que desea alimentar al mismo tiempo.
2. Sume la potencia continua (en marcha) en vatios de estos
equipos. Esta es la cantidad de potencia que el generador debe
producir para mantener en marcha los equipos. Observe la tabla
de referencia de potencia en vatios, a la derecha.
3. Calcule cuánta potencia inicial (al arranque) en vatios necesitará.
La potencia inicial (en vatios) es la breve variación rápida
de potencia necesaria para poner en marcha los aparatos o
herramientas accionados con motor eléctrico como las sierras
circulares o los refrigeradores. Debido a que no todos los motores
arrancan al mismo tiempo, se puede calcular la potencia inicial
total en vatios sumando sólo los equipos con el mayor valor de
potencia inicial adicional a la potencia nominal del paso 2.
Ejemplo:
Herramienta o
aparato
Acondicionador de
aire de ventana,
10000 BTU
Refrigerador 700 2200
Bomba de pozo de
1/3 HP
Televisor de 27 pulg 500 0
Iluminación (75 vatios)
Potencia continua total en vatios 3275
Potencia arranque máxima en vatios + 2200
Potencia total arranque en vatios requerida 5475
Potencia continua
en vatios*
1200 1800
800 2000
75 0
3275 vatios,
potencia en
marcha total
Potencia arranque
en vatios*
2200 vatios,
potencia arranque
máxima
ADMINISTRACIÓN DE LA POTENCIA
A fin de prolongar la vida útil del generador y los dispositivos
acoplados, es importante tener cuidado al agregar cargas eléctricas
al generador. NO debe haber equipo alguno conectado a los
tomacorrientes del generador antes de poner en marcha el motor
respectivo. La manera correcta y segura de administrar la potencia
del generador consiste en agregar las cargas de manera secuencial
de la manera siguiente:
1. Sin equipos conectados al generador, ponga en marcha el motor
de la manera que se describe posteriormente en este manual.
2. Enchufe y active la primera carga, preferiblemente la máxima
carga que tenga.
3. Deje que se estabilice la salida del generador (el motor marcha
uniformemente y el dispositivo acoplado funciona correctamente).
4. Enchufe y active la siguiente carga.
5. Nuevamente, deje que el generador se estabilice.
6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca añada más cargas que las que permita la capacidad del
generador. Tenga especial cuidado al considerar las cargas de
sobrecorriente en la capacidad del generador según se describió
anteriormente.
AVISO:
No exceda la capacidad del generador. Si excede la capacidad
de corriente (amperios) y potencia (vatios) del generador puede
dañar el generador y los dispositivos eléctricos conectados al
mismo.
W de
Herramienta o aparato
Emergencia / En casa
espera
Radio-despertador 50 0
Luces (4 cant. x 75 W) 300 0
Refrigerador 700 2200
Ventilador de calefacción 800 2350
Bomba de pozo de agua 1000 2200
Microondas 1000 0
Bomba de sumidero 1050 2200
Autonomía eléctrica (por
elemento)
Sitio de trabajo
Taladro eléctrico − 1/2 HP 600 900
Rociador de aire comprimi-
do − 1/3 HP
Lámpara de trabajo de
halógeno de cuarzo
Sierra alternativa 960 960
Compresor de aire − 1 HP 1600 4500
Sierra circular - 7-1/4 pulg.
(184 mm)
Cepillo de juntas − 6 pulg.
(150 mm)
Sierra de ingletes − 10 pulg.
(254 mm)
Sierra de banco/sierra
radial de brazo − 10 pulg.
(254 mm)
*Los valores de potencias en vatios indicados son aproximados. Verifique la
potencia real de cada herramienta o aparato.
Funcionamiento
Estimados*
2100 0
600 1200
1000 0
1400 2300
1800 1800
1800 1800
2000 2000
W de
Arranque
Adicionales
Estimados*
Pàgina 9 – Español
Page 35
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
MOTOR
Tipo de motor .....................................GX390, 389 cc, OHV
Fuel Volume .....................................................22,7 l (6 gal.)
*Salida nominal definida según el estándar G300 de PGM
FAMILIARÍCESE CON EL GENERADOR
Vea la figura 2.
El uso seguro que este producto requiere la comprensión
de la información impresa en el producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
DISYUNTOR DE CIRCUITO DE AC
El disyuntor se proporciona para proteger al generator contra
sobrecarga eléctrica. El disyuntor puede restaurarse pulsando
el botón del disyuntor.
GENERADOR
Voltaje nominal .................................................120 V/240 V
Amperaje nominal.......................................... 58,3 A/29,1 A
Salida nominal* .......................................................7 000 W
Salida máxima ........................................................8 750 W
Frecuencia nominal ....................................................60 Hz
TERMINAL DE CONEXIÓN A TIERRA
El terminal de conexión a tierra se utiliza para ayudar a
conectar a tierra correctamente el generador como ayuda
de protección contra descargas eléctricas. Consulte con un
electricista local calificado con respecto a los requisitos de
conexión a tierra en el área geográfica donde se encuentre
usted.
PROTECCIÓN DE APAGADO POR BAJA
CANTIDAD DE LUBRICANTE
El sensor de bajo nivel de lubricante provoca la detención del
motor cuando el nivel de lubricante en el cárter es insuficiente.
FILTRO DE AIRE
El filtro de aire ayuda a limitar la cantidad de tierra y polvo
que penetra a la unidad durante el funcionamiento.
ANEGADOR
La anegador se emplea al arrancar el motor frío.
PROTECCIÓN DEL CIRCUITO
El fusible protege el circuito de carga de la batería de los
cortocircuitos.
INTERRUPTOR DEL MOTOR
El interruptor del motor se utiliza solo o en combinación con
el mango del arrancador retráctil para arrancar del motor.
TANQUE DE COMBUSTIBLE
El tanque de combustible tiene una capacidad de 22,7 L
(6 galones).
VÁLVULA DE COMBUSTIBLE
El flujo de combustible del tanque de combustible al motor
se activa y desactiva con la válvula de combustible.
TAPA DE RELLENO DE ACEITE/VARILLA
MEDIDORA DE ACEITE
Retire la tapa de relleno de lubricante para revisar el nivel y
añadir lubricante al generador cuando sea necesario.
TAPÓN DE DRENAJE DEL ACEITE
Al cambiar el lubricante de motor, se afloja el tapón de drenaje
del aceite para permitir el drenaje del lubricante usado.
RECEPTÁCULOS
El generador incorpora las siguientes tomas monofásicas de
60 Hz: dos receptáculos de 120 V doble de 20 A con GFCI y
uno de 240 V y 30 A de corriente alterna. Los receptáculos
pueden utilizarse para accionar los aparatos, iluminación
eléctrica, herramientas y motores apropiados.
MANGO DEL ARRANCADOR RETRÁCTIL
El mango del arrancador retráctil se usa (junto con el
interruptor del motor) para arrancar el motor del generador.
Pàgina 10 – Español
Page 36
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Orte cuidadosamente los lados de la caja y después
retire la herramienta y cualesquier accesorios de la caja.
Asegúrese de que estén presentes todos los artículos
enumerados en la lista de piezas sueltas.
NOTA: Esta herramienta es pesada y requiere al menos
de dos personas para levantarla. Para evitar una lesión en
la espalda, levántela con sus piernas, no con su espalda.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la lista
de piezas sueltas ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas
de esta lista en el producto. Éstas deben ser instaladas
por el usuario. El uso de un producto que puede haber
sido ensamblado de forma inadecuada podría causar
lesiones personales graves.
Inspeccione cuidadosamente la unidad para asegurarse
que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente el producto y lo haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-726-5760, donde le brindaremos asistencia.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
ADVERTENCIA:
No intente modificar esta producto ni introducir
accesorios no recomendados para la misma. Cualquier
alteración o modificación constituye maltrato y puede
causar una condición peligrosa, y como consecuencia
posibles lesiones corporales graves.
LISTA DE PIEZAS SUELTAS
Vea la figura 3.
Los siguientes artículos incluidos con generador:
Núm.
ref. Descripción Cant.
1 Tuerca de bloqueo ...............................................2
2 Pies de goma .......................................................2
3 Perno ...................................................................2
4 Rueda ..................................................................2
5 Arandela ..............................................................2
6 Eje ........................................................................2
7 Espaciador...........................................................2
8 Pasador de enganche .........................................2
9 Pasador de seguro del mango ............................1
10 Correa ..................................................................1
11 Motor lubricante ..................................................1
Manual del operador (no se muestra) .................. 1
HERRAMIENTAS NECESARIAS
Vea la figura 4.
Para armar la unidad se necesitan las siguientes herramientas
(no incluido o dibujado para escalar):
Llaves de casquillo y/o llaves de combinación
Destornillador phillips
NOTA: No ponga combustible o lubricante en el generador
antes de instalar las patas y ruedas.
INSTALACIÓN DE LOS PIES EN LA SOPORTE
DEL ARMAZÓN
Vea la figura 5.
Localice los siguientes artículos:
2 pies de goma
2 tuercas de bloqueo
2 pernos
Inserte el perno a través de pie de goma y luego a través
el apoyo de bastidor, como se muestra.
Rosque la tuerca de fijación en el perno y ajuste bien
dando una vuelta completa.
NOTA: Asegúrese de no ajustar excesivamente para evitar
que el material del pie se doble.
Repita estos pasos con el otro pie.
ADVERTENCIA:
No intente accionar el generador antes de terminar
de armarlo. De lo contrario puede ocurrir un riesgo de
lesiones graves.
INSTALACIÓN DE LAS RUEDAS
Vea la figura 6.
Las ruedas se proporcionan para ayudar a trasladar el generador
hasta la ubicación deseada y deben instalarse en del mismo
lado del mango.
Localice los siguientes artículos:
2 ejes
2 pasadores de enganche
2 arandelas
2 espaciadors
2 ruedas
Pàgina 11 – Español
Page 37
ARMADO
Eleve el extremo del generador donde está ubicado el mango
hasta una altura suficiente que permita el acceso a la parte
inferior del bastidor; coloque firmemente cuñas debajo para
apoyarlo.
Deslice pase el eje a través del espaciador, luego a través
del agujero situado en el centro de la rueda.
Deslice una arandela por el eje y luego deslice el eje dentro
del agujero de montaje de la rueda, como se muestra.
Inserte el pasador de enganche para asegurar.
NOTA: Debe introducirse el pasador de enganche en el eje
hasta que el centro de aquél descanse en la parte superior
de éste.
Repita el proceso con la segunda rueda.
CONEXIÓN Y DESCONEXIÓN LA BATERÍA
Vea la figura 7.
ADVERTENCIA:
Para reducir el riesgo de electrocución o explosión, no
cause cortocircuito en las terminales de las baterías o realice
la carga en un recipiente sellado. Mantenga alejadas las
chispas y las llamas.
ADVERTENCIA:
Guarde los objetos metálicos lejos de los terminales de la
batería. Los objetos metálicos puedan establecer conexión
entre ambas terminales. Establecer una conexión directa
entre las dos terminales puede causar chispas, quemaduras
o incendios.
El cable de batería deben conectarse con la batería antes de
que se ponga en marcha la función arranque eléctrico.
Para conecte cable de batería:
Conecte el cable rojo con la terminal positiva (+) y el cable
negro con la terminal negativa (-). Asegúrese de que todas
las conexiones estén firmes.
NOTA: Teniendo cuidado de no causar cortocircuito en las
terminales. Un cortocircuito al juntar las terminales puede
causar chispas, daños a la batería o al generador y hasta
quemaduras o explosiones.
Cubra las terminales con las coberturas de caucho.
Cuando quite la batería para reemplazarla: desconecte
el borne negativo (negro), luego el borne positivo (rojo) con
cuidado de no cortocircuitar las terminales. Siempre observe
las advertencias de seguridad que se suministran con la
batería. Quite la batería y deséchela según lo establecido por
las reglamentaciones locales y estatales.
FUNCIONAMIENTO
PELIGRO:
Monóxido de carbono. Usar un generador en el interior LO
MATARÁ EN POCOS MINUTOS.
Los gases de escape del generador contienen niveles altos
de monóxido de carbono (CO), un gas venenoso que no
puede verse ni olerse. Si puede oler los gases de escape del
generador, está respirando CO. Pero incluso si no puede oler
los gases de escape, es posible que esté respirando CO.
Nunca use un generador dentro de su hogar, garaje,
sótano, ni demás espacios parcialmente encerrados. En
dichos espacios, pueden acumularse niveles mortales
de monóxido de carbono. Usar un ventilador o abrir
puertas y ventanas NO proporciona suficiente aire
fresco.
SÓLO utilice el generador al aire libre y lejos de ventanas,
puertas y respiraderos abiertos. Estas aberturas pueden
atraer los gases de escape del generador.
Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO
de pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil
luego de que el generador estuvo funcionando, trasládese
adonde haya aire fresco INMEDIATAMENTE. Vea a un
doctor. Puede sufrir intoxicación por monóxido de carbono.
ADVERTENCIA:
Si este generador se utiliza únicamente con aparatos
conectados con cable y enchufe, el Código Eléctrico
Nacional no exige que la unidad esté puesta a tierra. Sin
embargo, si se usa el generador de otra forma, podría
ser necesario ponerlo a tierra para reducir el riesgo de
descargas eléctricas o electrocución. Antes de usar el
generador, consulte a un electricista calificado, un inspector
eléctrico o un organismo local que tenga jurisdicción para
saber si es necesario ponerlo a tierra en su situación.
ADVERTENCIA:
No permita que su familiarización con este producto lo
vuelva descuidado. Tenga presente que un descuido de un
instante es suficiente para causar una lesión grave.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de aditamentos
o accesorios no recomendados podría causar lesiones
graves.
Pàgina 12 – Español
Page 38
FUNCIONAMIENTO
AVISO:
Este producto cuenta con un parachispas que ha sido
evaluado por el Servicio Forestal del Departamento de
Agricultura de EE. UU., sin embargo los usuarios del
producto deben cumplir con los reglamentos de prevención
de incendios locales, estatales y federales. Consulte a las
autoridades que correspondan. Póngase en contacto con
el servicio al cliente o con un centro de servicio calificado
para comprar un parachispas de repuesto.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Contacto con el servicio al cliente o con un centro de servicio
calificado para recibir asistencia.
APLICACIONES
Este generador está diseñado para suministrar alimentación
eléctrica para el funcionamiento de iluminación eléctrica
compatible, electrodomésticos, herramientas y cargas de motor.
ANTES DE ACCIONAR LA UNIDAD
Sólo utilícelo AL AIRE LIBRE y guarde una distancia al menos
de 6 m (20 pies) alejado de ventanas, puertas y orificios de
ventilación según lo recomendado por el Departamento de
Salud y Servicios Humanos y por los Centros para el Control
y la Prevención de Enfermedades de los Estados Unidos.
Las condiciones particulares de su casa o del viento puede
requerir una distancia adicional.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Coloque siempre el generador sobre una superficie firme
plana.
REQUISITOS ESPECIALES:
Es posible que se apliquen reglamentaciones de la Administración
de Salud y Seguridad Ocupacional (Occupational Safety and
Health Administration, OSHA) generales o estatales, códigos u
ordenanzas locales al uso para el que fue diseñado el generador.
Consulte a un electricista calificado, a un inspector de
instalaciones eléctricas o a la agencia local con jurisdicción:
En algunas áreas, se deben registrar los generadores en las
respectivas compañías de servicios públicos locales.
Si el generador es utilizado en una obra en construcción, es
posible que se deban respetar reglamentaciones adicionales.
LEVANTAR Y BAJAR EL MANGO
Vea las figuras 8 y 9.
Sujete la correa en el pasador del mango y en el generador.
Para levantar el mango (para trasladar la generador): tire del
perilla de liberación del mango hacia, levantar el mango,
luego suelte la perilla de modo que encaje en la posición
de bloqueo. Inserte la clavija de bloqueo del mango para
asegure el mango en su lugar.
Para bajar mango (para guardar o transportar la generador):
quite la clavija de bloqueo del mango, tire de la perilla de
liberación del mango y ponga el mango en posición hacia
abajo.
Nunca utilice el mango para levantar el generador. Solamente se
debe utilizar el mango para desplazar la unidad sobre las ruedas.
VERIFICACIÓN Y ABASTECIMIENTO DE LUBRICANTE
Vea la figura 10.
AVISO:
Si se intenta arrancar el motor antes de haberse abastecido
debidamente de lubricante podría descomponerse el
equipo.
NOTA: Si recibe un manual del motor para este producto,
respete el instrucciones que se indique en el manual del
motor y no la información que figura a continuación.
El lubricante de motor empleado es un factor de gran importancia
en el rendimiento y vida de servicio del motor. Para uso general,
a todas temperaturas, se recomienda el lubricante SAE 10W-
30. Siempre utilice lubricante para motor de cuatro tiempos
que satisfaga o sobrepase los requisitos SJ de clasificación
de servicio API.
Este motor viene con una característica que apagará el motor
cuando no se mantiene el nivel específico de lubricante. El motor
volverá a arrancar hasta que se alcance el nivel adecuado de
lubricante.
NOTA: El lubricante sin detergente o para motor de dos tiempos
daña el motor, por lo cual no debe usarse.
Desenrosque la tapa de relleno de aceite/varilla medidora
de lubricante y retírela.
Limpie la varilla de nivel y vuelva a asentarla en el agujero;
no la enrosque.
Retire de nuevo la varilla medidora de aceite y verifique el
nivel de lubricante. El nivel de lubricante siempre debe estar
entre las áreas cubierta con rayas entrecruzadas de la varilla
medidora.
Si está bajo el nivel, abastezca de lubricante el motor hasta
que el nivel del fluido alcance la parte superior de la varilla.
Vuelva a colocar la tapa de relleno de aceite/varilla medidora
de lubricante y asegúrela.
USO DE ESTABILILZADOR DE
COMBUSTIBLE
El combustible se hace viejo, se oxida y descompone al paso
del tiempo. Agregando estabilizador de combustible (no
incluido) se prolonga la vida útil del combustible y se evita la
formación de depósitos, los cuales pueden tapar el sistema
del combustible. Siga las instrucciones del fabricante del
estabilizador de combustible en cuanto a la debida proporción
estabilizador-combustible.
Pàgina 13 – Español
Page 39
FUNCIONAMIENTO
Mezcle el estabilizador de combustible y la gasolina antes de
llenar el tanque mediante el uso de una lata de gasolina u otro
recipiente aprobado para combustible; agítela suavemente
para realizar la mezcla.
NOTA: Para controlar la cantidad de estabilizador de
combustible que se agrega al motor, siempre mézclelo con
la gasolina antes de llenar el tanque, en vez de agregarlo
directamente al tanque de combustible del generador.
Coloque de nuevo la tapa del tanque de combustible y
asegúrela.
Arranque el motor y déjelo funcionar por lo menos cinco
minutos para permitir que el estabilizador trate todo el
sistema de combustible.
COMBUSTIBLES MEZCLADOS CON ETANOL
AVISO:
No utilice combustibles E15 o E85 con este producto.
Esto constituye una violación a la ley federal, dañará la
unidad y anulará la garantía. Utilice únicamente gasolina
sin plomo que contiene hasta 10% de etanol.
ABASTECIMIENTO DE COMBUSTIBLE
Vea la figura 11.
PELIGRO:
Riesgo de incendios y lesiones por quemaduras: Nunca
retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Retire la tapa lentamente.
ADVERTENCIA:
La gasolina y los vapores de la misma son extremadamente
inflamables y explosivos. Para evitar lesiones y daños físicos
serios, maneje con cuidado la gasolina. Manténgala lejos de
fuentes de ignición, manéjela solamente al aire libre, no fume
mientras vierta la gasolina y limpie de inmediato cualquier
derramamiento que ocurra.
Al abastecer de gasolina la generador, asegúrese de que la
unidad esté asentada en una superficie horizonal nivelada.
Si está caliente el motor, permita que se enfríe la generador
durante cinco minutos antes de reabastecerla de gasolina.
SIEMPRE llene el tanque al aire libre con la máquina apagada.
Ponga la válvula de combustible en la posición APAGADO.
Retire lentamente la tapa de combustible.
Llene el tanque de combustible hasta una altura de 25 mm
(1 pulg.) abajo del cuello del tanque.
Coloque de nuevo la tapa del tanque de combustible y
asegúrela.
ADVERTENCIA:
Apague siempre el motor antes de reabastecer combustible.
Nunca retire la tapa de combustible ni agregue combustible
a una máquina mientras el motor esté en funcionamiento o
caliente. Asegúrese de que la unidad esté apoyada en una
superficie horizontal y nivelada, y solo agregue combustible
al aire libre. Si el motor está caliente, deje que el unidad se
enfríe durante al menos cinco minutos antes de reabastecer.
Vuelva a colocar inmediatamente la tapa del tanque después
de reabastecer y apriétela firmemente. Aléjese al menos
9 metros (30 pies) del sitio de carga de combustible antes
de poner en marcha el motor. No fume y permanezca lejos
de llamas abiertas y chispas! La inobservancia de estas
instrucciones podrían provocar un incendio y lesiones
personales graves.
NOTA: Siempre utilice gasolina sin plomo con un octanaje
nominal inicial de 86 o mayor. Nunca utilice gasolina vieja,
pasada o contaminada, y no utilice mezcla de lubricante y
gasolina. No permita que entre tierra o agua en el tanque de
combustible. No use combustible E85.
ARRANQUE ELÉCTRICO
El modelo de este generador se proporciona con capacidades
de arranque tanto de impacto trasero como eléctrico. Evite el
uso prolongado de arranque con manivela, pues esto puede
dañar el motor.
La batería que se suministra es de plomo-ácido, de
12 voltios nominales, sellada y recargable y se puede poner
en funcionamiento en cualquier posición sin que presente
fugas. Cumple con las regulaciones de baterías antiderrame.
Su cómodo tamaño ofrece una reducción del 30% sobre otras
baterías convencionales.
NOTA: Los generadores nuevos de marca se envían con las
conexiones de la batería sin conectar. Las terminales positiva
y negativa deben conectarse con la batería antes de que se
ponga en marcha la función arranque eléctrico.
Para conexión inicial de la batería, consulte el apartado
Conectar / desconecte la batería.
ARRANQUE DEL MOTOR
Vea las figuras 12 a 15.
AVISO:
Teniendo la unidad en una superficie nivelada y con el motor
apagado, revise el nivel de lubricante cada vez antes de
usar el generador.
NOTA: Si el generador no está en una superficie nivelada, es
posible que no arranque o se apague durante su funcionamiento.
Desconecte todas las cargas del generador.
Ponga la válvula de combustible en la posición ENCENDIDO.
Tire del anegador en la posición ARRANQUE.
NOTA: Si el motor está caliente, o la temperatura es
superior a los 10 ˚C (50 ˚F), presione el anegador de la
posición FUNCIONAMIENTO.
Pàgina 14 – Español
Page 40
FUNCIONAMIENTO
Arranque el motor.
1
Ponga el interruptor del motor en la posición ENCENDIDO.
2
Deslice el botón de bloqueo hacia abajo y manténgalo
presionado mientras lleva el interruptor del motor a la
posición ARRANQUE. Suelte el interruptor cuando el
motor haya arrancado.
NOTA: Es posible que deba cargarla la batería antes
poder arrancar el generador exclusivamente mediante la
interruptor del motor. El generador puede arrancarse tirando
del arrancador de reacción. Luego de que el generador
arranque, la batería se cargará mientras la unidad esté
en funcionamiento. Si el interruptor del motor no pone en
funcionamiento a la unidad una vez que se ha completado la
carga de la batería, revise el fusible de protección del circuito
y cámbielo si fuese necesario, según las instrucciones en
Cambiar el fusible del circuito de carga de la batería en
la sección Mantenimiento de este manual.
Para arrancar el motor
1
Ponga el interruptor del motor en la posición ENCENDIDO.
2
Tire del mango de arranque hasta que el motor se ponga
en marcha.
NOTA: No permita que el mango se retraiga violentamente
después de arrancar; regréselo suavemente a su lugar original.
Permita que el motor funcione 15 a 30 segundos y, después,
desplace izquierda la palanca del anegador en la posición
FUNCIONAMIENTO.
APAGADO DEL MOTOR
Vea las figuras 13 y 15.
Para apagar el motor en condiciones normales de
funcionamiento:
Desconecte del generador toda carga presente.
Ponga la válvula de combustible en la posición APAGADO.
Ponga el interruptor del motor en la posición APAGADO.
Para apagar el motor en una situación de emergencia:
Ponga el interruptor del motor en la posición APAGADO.
ADVERTENCIA:
Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe antes
de guardarlo. El calor generado por el silenciador y los gases
de escape podría ser suficiente para causar quemaduras
graves y/o prender fuego a objetos combustibles.
MANTENIMIENTO
Cualquier establecimiento o técnico de reparaciones calificado
puede realizar el mantenimiento normal, el reemplazo o la
reparación de los dispositivos y sistemas de control de emisiones,
con repuestos originales o equivalentes. Un centro de servicio
autorizado deberá realizar las reparaciones y el retiro del producto
que cubra la garantía; póngase en contacto con el servicio al
cliente para obtener ayuda.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las piezas
en movimiento, desconecte el cable de la bujía y aléjelo de
ésta. Permita un período de enfriamiento de 30 minutos
antes de efectuar cualquier tarea de mantenimiento. El
incumplimiento de cualquiera de estas instrucciones puede
causar lesiones físicas graves o daños a la propiedad.
Desconecte cualquier equipo que estén enchufados al
inversor.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendadas o equivalentes. El empleo de piezas
diferentes puede causar un peligro o dañar el producto.
AVISO:
Inspeccione periódicamente todo el producto para detectar
partes dañadas, faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta que todas las
partes faltantes o dañadas sean reemplazadas. Póngase
en contacto con el servicio al cliente o con un centro de
servicio calificado para recibir asistencia.
MANTENIMIENTO GENERAL
Mantenga el generador en un entorno limpio y seco, en el cual
no esté expuesto al polvo, tierra, humedad o vapores corrosivos.
No permita que las ranuras de aire de ventilación del generador
se tapen de materia extraña, como hojas, etc.
No utilice una manguera de jardín para limpiar el generador.
El agua que entra al sistema de combustible u otras partes
internas puede causar problemas que acortan la vida de servicio
del generador.
Para limpiar la unidad:
Con un cepillo de cerdas suaves y/o una aspiradora afloje
y elimine la tierra y la basura.
Limpie las aberturas de ventilación con aire a baja presión
que no se exceda de 25 psi.
Limpie las superficies exteriores del generador con un paño
húmedo.
Pàgina 15 – Español
Page 41
MANTENIMIENTO
REVISIÓN Y LIMPIEZA DEL FILTRO DE AIRE
Vea la figura 16.
Para obtener un desempeño apropiado y una larga vida útil de
la unidad, mantenga limpios los filtro de aire.
Suelte los pestillos en la lado de la tapa del filtro de aire.
Retire la tapa y hágala a un lado.
Retire los elemento de filtro.
Si el elemento de filtro están sucios, lávese con agua jabonosa
tibia. Enjuáguelo y déjelo secar.
Aplique una capa delgada de lubricante a los elementos y,
después, estruje para sacar aquél.
Coloque de nuevo los elemento en la unidad del filtro.
Vuelva a colocar la tapa del filtro de aire et enganche para
asegurarla.
NOTA: No ponga a funcionar el generador sin los filtro de aire.
Se causa un desgaste acelerado del motor.
CAMBIO DEL LUBRICANTE DEL MOTOR
Vea la figura 17.
Retire la tapa de relleno de aceite/varilla medidora de aceite.
Coloque un recipiente bajo el tapón de drenaje del aceite
para recoger el lubricant a medida que salga.
Desenrosque el tapón de drenaje del aceite y retírelo.
Permita que se drene completamente el lubricante.
NOTA: Drene el lubricante mientras esté tibio el motor, no
caliente. El lubricante tibio se drena con mayor facilidad y
compleción.
ADVERTENCIA:
No cambie el lubricante del motor cuando esté caliente.
El contacto accidental con el lubricante del motor caliente
podría provocar quemaduras graves.
Instale de nuevo el tapón de drenaje del aceite y apriételo
firmemente.
Reabastezca de lubricante la unidad de conformidad con
las instrucciones indicadas en el apartado Verificación y
abastecimiento de lubricante. Para conocer la cantidad de
lubricante que se debe agregar, consulte la sección anterior
Especificaciones del producto de este manual o el manual
del motor adjunto, si corresponde.
Reinstale la tapa de relleno de aceite/varilla medidora de
aceite.
NOTA: El lubricante usado debe desecharse en un sitio de
desecho aprobado. Si necesita más información, consulte a
un concesionario de aceite de la localidad.
MANTENIMIENTO DE LA BUJÍA
Vea la figura 18.
La bujía debe tener el debido espacio interelectródico y debe
estar libre de depósitos para que el motor funcione de forma
correcta. Para verificar:
Retire la tapa de la bujía.
Limpie toda la tierra presente alrededor de la base de la bujía.
Retire los bujías con la llave (no incluido).
Inspeccione la bujía para ver si está dañada, y límpiela con un
cepillo de alambre antes de volver a instalarla. Si el aislante
está agrietado o desportillado, debe reemplazarse la bujía.
Para saber cuál es la bujía de recambio correcta, consulte
la sección anterior Especificaciones del producto de este
manual o el manual del motor adjunto, si corresponde.
Mida el espacio interelectródico. La separación correcta es
0,7-0,8 mm (0,028−0,031 pulg.). Para ampliar la separación,
doble con cuidado el electrodo (superior) de conexión a
tierra. Para angostar el espacio, golpee suavemente sobre
una superficie dura el electrodo de tierra.
Asiente en su lugar la bujía y enrósquela con la mano para
evitar trasroscarla.
Apriétela con una llave para comprimir la arandela. Si es nueva
la bujía, gírela 1/2 vuelta para comprimir al nivel adecuado la
arandela. Si va a volver a usar la bujía vieja, gírela de 1/8 a
1/4 de vuelta para comprimir al nivel adecuado la arandela.
NOTA: Si no se aprieta debidamente, la bujía se calienta
mucho y podría dañar el motor.
Reinstale la tapa de la bujía.
PARACHISPAS
Vea la figura 19.
AVISO:
Este producto cuenta con un parachispas que ha sido
evaluado por el Servicio Forestal del Departamento de
Agricultura de EE. UU., sin embargo los usuarios del
producto deben cumplir con los reglamentos de prevención
de incendios locales, estatales y federales. Consulte a las
autoridades que correspondan. Póngase en contacto con
el servicio al cliente o con un centro de servicio calificado
para comprar un parachispas de repuesto.
Revise si el parachispas tiene rasgaduras o agujeros. Limpie
o reemplácelo si es necesario.
Utilice un cepillo (no incluido) para retirar los devpósitos de
carbono de la rejilla del parachispas.
LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR
Según sea el tipo de combustible empleado, el tipo y
cantidad de lubricante empleado, así como las condiciones
de funcionamiento, puede obstruirse el orificio de escape y
el silenciador con depósitos de carbono. Si observa alguna
pérdida de potencia en la productos con motor de gasolina,
quizá sea necesario eliminar dichos depósitos para restablecer
el desempeño original. Recomendamos enfáticamente que este
servicio lo realicen únicamente técnicos de servicio calificados.
DRENAJE DEL TANQUE DEL COMBUSTIBLE
Y DEL CARBURADOR
Vea las figuras 20 a 22.
Para evitar los depósitos de sustancias gomosas en el sistema
de combustible, vacíe el tanque de combustible y el carburador
antes de guardarlo.
Pàgina 16 – Español
Page 42
MANTENIMIENTO
DRENAJE DEL TANQUE DE COMBUSTIBLE
Ponga el interruptor del motor en APAGADO.
Ponga la válvula de combustible en la posición APAGADO.
De ser necesario, empuje la perilla de la válvula del
combustible a través del alojamiento del generador y llévela
con cuidado hacia la abajo para poder acceder a la conector
de manguera dentada.
Retire el conducto de combustible de la conector de manguera
dentada; para ello, apriete los extremos del sujetador de
retención y separe el conducto.
NOTA : Asegúrese de quitar el conducto de combustible
que está entre la válvula de combustible y el carburador,
NO el conducto que está entre la válvula de combustible y
el tanque de combustible.
Instale un extremo del conducto de drenaje (no suministrados)
en la conector de manguera dentada, y coloque el otro
extremo en un recipiente de combustible de la suficiente
capacidad para recibir el combustible drenado del tanque.
Ponga la válvula de combustible en la posición ENCENDIDO.
Una vez que se haya drenado todo el combustible del tanque,
cierre la válvula y vuelva a instalar el conducto en la conector
de manguera dentada.
Si se quitó con anterioridad, vuelva a colocar la perilla de
la válvula del combustible en el alojamiento del generador.
Empuje hacia adelante hasta que la perilla quede segura en
la posición.
DRENAJE DEL CARBURADOR
Ponga el interruptor del motor en APAGADO.
Ponga la válvula de combustible en la posición APAGADO.
Coloque un recipiente adecuado bajo el tornillo de drenaje
del carburador para recibir el combustible; afloje el tornillo.
Permita que se drene completamente el combustible y caiga
en el recipiente.
Vuelva a apretar el tornillo de drenaje.
NOTA: Consulte las normas de desecho de residuos peligrosos
de la localidad donde se encuentre para averiguar la forma
correcta de desechar el combustible usado.
TRASLADO EL GENERADOR
Ponga el interruptor del motor en APAGADO. Desconecte
todos los equipos que estén enchufados al generador.
Asegúrese de que la válvula de combustible en la posición
OFF (APAGADO).
Permita un período de enfriamiento de 30 minutos antes de
guardar la máquina. Asegúrese de que estén fríos el motor y
el escape de la unidad.
Para seguridad, inserta el pasadors para asegurar del mango
antes de transportar.
Incline la máquina lejos de ti hasta equilibrarla sobre las ruedas
y después empújela a la posición deseada.
Si lo transporta en un vehículo, vacíe el tanque de combustible,
cierre la válvula de combustible, y inmovilice el generador.
Coloque una lámina de plástico o una almohadilla absorbente
debajo del generador para atrapar las gotas de combustible
o lubricante cuando lo almacene o lo transporte.
REEMPLAZO DEL FILTRO DE COMBUSTIBLE
Vea la figura 23.
En algunas ocasiones, el filtro de combustible puede obstruirse
y deberá reemplazarse. Para comprar un filtro de combustible
comuníquese contacto con el servicio al cliente o con un centro
de servicio calificado.
NOTA: El tanque de combustible debe estar vacío antes de
reemplazar el filtro. Si es necesario, ponga en funcionamiento
la unidad hasta vaciar el tanque, o supervise el filtro antes de
llenarlo.
Para reemplazar:
Gire la válvula de combustible hasta la posición APAGADO.
Quite la tubería del combustible de ambos lados del filtro
apretando los extremos del sujetador de retención con pinzas.
Deslice la tubería de combustible.
Reemplazo del filtro de combustible.
Vuelva a instalar las tuberías de combustible al nuevo filtro
de combustible.
Tire de los conductos para verificar que estén seguros.
Gire la válvula de combustible hasta la posición ENCENDIDO.
CAMBIAR EL FUSIBLE DEL CIRCUITO DE
CARGA DE LA BATERÍA
Vea la figura 24.
AVISO:
No use un fusible de mayor capacidad que el amperaje
especificado. Esto puede hacer que el producto se
recaliente.
Tome ambos lados del sujeta fusibles de plástico y gire para
abrirlo y dejar el fusible y el resorte al descubierto.
Introduzca el fusible nuevo y vuelva a ajustar el sujeta fusibles
uniendo los dos laterales del conector y girándolos para
trabarlos.
NOTA: Si al abrir el portafusibles se sale el resorte, también
deberá volver a colocarlo en el fusible antes de ajustar.
REMOCIÓN Y PREPARACIÓN DE BATERÍAS
PARA EL RECICLADO
Para preservar los recursos naturales, le
suplicamos reciclar o desechar debidamente
las baterías.
Este producto contiene baterías de plomo-ácido.
Es posible que algunas leyes municipales,
estatales o federales prohíban desechar las
baterías en la basura normal.
Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado
y desecho disponibles.
Pàgina 17 – Español
Page 43
MANTENIMIENTO
ADVERTENCIA:
Al retirar de baterías, cubra las terminales de la misma con
cinta adhesiva reforzada. No intente destruir o desarmar de
baterías, ni de desmontar ninguno de sus componentes.
Las baterías de plomo-ácido deben reciclarse o desecharse
debidamente. También, nunca toque ambas terminales
con objetos metálicos y partes del cuerpo, ya que puede
producirse un corto circuito. Manténgase fuera del alcance
de los niños. La inobservancia de estas advertencias puede
causar incendios y lesiones corporales serias.
CUMPLIMIENTO DE LAS NORMAS DE LA FCC
PARA CARGADOR DE BATERÍAS
Este dispositivo cumple con la Parte 15 de las Reglas de la
FCC. El uso depende de las siguientes dos condiciones: 1) Este
dispositivo no puede causar interferencias perjudiciales y 2) este
dispositivo debe admitir cualquier interferencia recibida, incluidas
las que pudieran causar un funcionamiento no deseado.
ADVERTENCIA:
Los cambios o modificaciones hechos a esta unidad sin la
autorización expresa del responsable del cumplimiento de la
norma podrían anular la autoridad del usuario para manejar
el equipo.
NOTA: Se ha verificado y determinado que este equipo cumple
con los límites correspondientes a los dispositivos digitales de
Clase B, de acuerdo con la Parte 15 de las Normas de la FCC.
Estos límites están establecidos para proporcionar una protección
razonable contra la interferencia dañina en las instalaciones
residenciales. Este equipo genera, utiliza y puede irradiar energía
de frecuencia de radio, y si no se instala y emplea de conformidad
con las instrucciones, puede causar interferencia dañina a las
radiocomunicaciones. No obstante, no hay garantía de que no
ocurrirá ninguna interferencia en cada instalación en particular.
Si este equipo causa interferencia dañina en la recepción de
radio o televisión, lo cual puede determinarse apagando y luego
encendiendo el equipo, se exhorta al usuario a tratar de corregir
la interferencia tomando una o más de las siguientes medidas:
Cambiar la orientación o ubicación de la antena receptora.
Aumentar la separación entre el equipo y el aparato receptor.
Conectar el equipo en una toma de corriente de un circuito
diferente al que esté conectado el aparato receptor.
Consultar al concesionario o a un técnico experimentado de
radio y TV para que le brinden ayuda.
MANTENIMIENTO
ALMACENAMIENTO
Al preparar el generador para guardarlo, deje que la unidad se enfríe por durante 30 minutos y luego siga los lineamientos
señalados abajo.
TIEMPO DE
ALMACENAMIENTO
Menos de dos meses Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por
las disposiciones estatales y locales.
De dos meses a un año Drene el combustible del carburador.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por
las disposiciones estatales y locales.
Un año o más Drene el combustible del carburador.
Retire la bujía.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por
las disposiciones estatales y locales.
Ponga una cucharada sopera de lubricante para motor en el cilindro de la bujía. Gire el motor
lentamente con la cuerda de tiro para distribuir el lubricante.
Instale de nuevo la bujía.
Cambie el lubricante del motor.
Al sacar la unidad después de haberla tenido guardada:
Reabastezca de gasolina fresca la unidad.
NOTA: Si guarda gasolina en un recipiente adecuado para utilizarla en otro momento, asegúrese de que haya sido tratada
con un estabilizador de combustible de acuerdo con las instrucciones del fabricante del estabilizador.
ANTES DE GUARDARLO
Pàgina 18 – Español
Page 44
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO
NOTA: Si recibe un manual del motor para este generador en particular, respete el cronograma de mantenimiento que se indique
en el manual del motor y no la información de mantenimiento que figura a continuación.
Revisar el lubricante del motor
Cambiar el lubricante del motor
2
Revisar el filtro de aire
Limpiar el filtro de aire
Cambiar el filtro de aire
2
Comprobar/ajustar la bujía
Reemplazar la bujía
2
Comprobar/limpiar la pantalla
parachispas
Comprobar/ajustar la velocidad
de ralentí
Comprobar/ajustar el huelgo de
válvula
1,2
Limpiar el depósito y el filtro de
combustible
1,2
Comprobar de manguera de
combustible
Antes de
cada uso
Al cabo del
primer mes o
20 horas de
funcionamiento
Cada 3 meses
o 50 horas de
funcionamiento
Cada 6 meses
o 100 horas de
funcionamiento
Cada año
o luego de
300 horas de
funcionamiento
Reemplazo del filtro de combustible Inspeccione Reemplazo
Compruebe todas las conexiones
de mangueras
Inspeccione la respirador del vapor
del tanque de combustible (si está
instalada)
Inspeccione el depósito de carbón
(únicamente modelos CARB)
1 Estas tareas deben ser efectuadas sólo por el centro de servicio calificado.
2 Consulte el manual del motor para conocer el cronograma de mantenimiento de este elemento.
NOTA: La frecuencia de mantenimiento debe ser mayor si se el generador se usa en zonas de mucho polvo.
Si el generador ha sobrepasado los valores máximos especificados en el cuadro, aun debe seguirse el programa de
mantenimiento de acuerdo con los intervalos allí recomendados.
Pàgina 19 – Español
Page 45
CORRECCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El motor no arranca. El interruptor del motor está en APAGADO.
No hay combustible.
Gasolina pasada o agua pasada en la gasolina.
Está bajo el nivel de lubricante.
La válvula de combustible está en la posición
APAGADO.
Bujía defectuosa, sucia o con separación
incorrecta.
La palanca de anegador está en la posición
FUNCIONAMIENTO.
El motor almacenado sin tratamiento ni vaciado
de gasolina, o reabastecido de gasolina de mala
calidad.
Filtro de combustible sucio.
Cuesta trabajo arrancar el
motor.
Le falta potencia al motor. Está sucio el filtro de aire.
No funciona el receptáculo
de corriente alterna.
El generador produce un
ruido como de “cascabeleo”
o “explosiones”.
Si el problema persiste después de probar las soluciones mencionadas arriba, contacto con el servicio al cliente o con un centro
de servicio calificado para solicitar asistencia.
Hay agua en la gasolina.
Está débil la chispa de la bujía.
El motor almacenado sin tratamiento ni vaciado
de gasolina, o reabastecido de gasolina de mala
calidad.
Se disparó el disyuntor de corriente alterna.
Se disparó el GFCI.
Está defectuoso el dispositivo conectado.
Un leve ruido ocasional de “cascabeleo” o
“explosiones” si la carga es pesada no debe
ser causa de preocupación. No obstante, si tal
cascabeleo o explosiones ocurren con una carga
normal a velocidad estable del motor, el problema
puede ser la marca de gasolina utilizada.
Ponga el interruptor del motor en ENCENDIDO.
Llene el tanque de combustible.
Drene todo el sistema y reabastézcalo con
combustible nuevo.
El motor posee un apagado por poco aceite. Si
el nivel del lubricante del motor es bajo, debe
llenarse antes de que la unidad arranque. Revise
el nivel del lubricante del motor, y reabastézcalo
si es necesario.
Ponga la válvula de combustible en la posición
ENCENDIDO.
Reemplace la bujía.
Desplace izquierda de la palanca del anegador
hasta la posición ARRANQUE.
Vacíe el combustible y el carburador. Reabastezca
de gasolina fresca la unidad.
Reemplazar del filtro de combustible o
comuníquese con un centro de servicio calificado.
Drene todo el sistema y reabastézcalo con
combustible nuevo.
Reemplace la bujía o comuníquese con un centro
de servicio calificado.
Compruebe el elemento de filtro de aire. Limpie
o reemplace según sea necesario.
Vacíe el combustible y el carburador. Reabastezca
de gasolina fresca la unidad. Si el problema
continúa, comuníquese con un centro de servicio
calificado.
Reajuste el disyuntor de corriente alterna.
Reajuste el GFCI.
Pruebe con un dispositivo diferente.
Cambie a una marca diferente de gasolina, y
asegúrese de que sea de un octanaje de 86 por
lo menos. Si el problema continúa, comuníquese
con un centro de servicio calificado.
AVISO:
Como propietario equipo, usted es responsable de la que realice el mantenimiento obligatorio que se indica en la sección
Mantenimiento. Le recomendamos que guarde todos los comprobantes relacionados con el mantenimiento de su equipo.
Negligencia o falta del mantenimiento indicado puede aumentar las emisiones, reducir la eficiencia del combustible, perjudicar
el funcionamiento, provocar daños irreversibles al motor y anulará su garantía.
Pàgina 20 – Español
Page 46
GARANTÍA
GARANTIA LIMITADA
COBERTURA DE LA GARANTÍA
OWT Industries, Inc., (la Compañía) garantiza al comprador minorista original que este Producto Black Max carece de
defectos en material y mano de obra, y acuerda reparar o reemplazar, a la entera discreción de la Compañía, cualquier
Producto defectuoso sin cargo en los siguientes períodos a partir de la fecha de la compra:
Tres año si el Producto se utiliza exclusivamente para fines personales, familiares o domésticos.
Un año si el Producto se utiliza para fines comerciales.
Esta garantía sólo es válida para los Productos vendidos dentro del territorio de los Estados Unidos de América, el
distrito de Columbia, Canadá, México, el Estado Libre Asociado de Puerto Rico, las Islas Vírgenes, Guam, la Zona del
Canal o Samoa Americana.
Esta garantía no es transferible y sólo cubre los daños derivados de defectos en material o mano de obra y no los
daños causados por el uso irracional, incluida la falta de mantenimiento razonable y necesario. Entre los artículos
que no cuentan con la cobertura de esta garantía, se encuentran:
Los gastos de transporte originados por el envío del producto a la Compañía o a su representante de servicio
autorizado para el mantenimiento incluido en la garantía, o por el envío al consumidor de productos reparados o
reemplazados; estos cargos corren por cuenta del comprador minorista original.
Motor. El Producto está equipado con un motor que cuenta con la cobertura exclusiva de otra garantía de su
fabricante. Consulte el manual del motor incluido con el Producto para obtener información sobre la garantía
correspondiente al motor.
Los daños causados por el maltrato, los accidentes, el uso indebido, la negligencia, la alteración, la modificación,
los efectos de la corrosión, la erosión, el desgaste normal o las reparaciones realizadas por personas ajenas a la
Compañía o a sus representantes de servicio autorizados.
La garantía queda anulada si el cliente no instala, mantiene o utiliza el producto respetando las instrucciones y las
recomendaciones de la Compañía, según se expresa en el manual del operador del Producto, o si el Producto se
utiliza como equipo de alquiler.
La Compañía no se hará cargo de las reparaciones o los ajustes al Producto, o de cualquier tarea o gasto que no sea
autorizado previamente por esta Compañía.
IMPORTANTE: A los componentes que esta garantía no cubra, los podrá cubrir una garantía adicional emitida
por el que fabricante del motor. consulte la garantía del fabricante del motor (si la hubiera) que se entregó con
el producto para conocer más detalles.
GUARDE SU COMPROBANTE DE COMPRA
Antes de que la Compañía o sus representantes de servicio autorizados puedan efectuar el servicio correspondiente
cubierto por la garantía del Producto, se solicitará como comprobante de compra una factura de compra con fecha,
un recibo de la caja registradora, etc. que incluya el número de serie y el modelo.
EXCLUSIONES Y LIMITACIONES
ESTA GARANTÍA LIMITADA PREVALECE SOBRE CUALQUIER OTRA GARANTÍA EXPRESA. CUALQUIER GARANTÍA
IMPLÍCITA DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN ESPECÍFICO U OTRA QUE BRINDE COBERTURA
PARA ESTE PRODUCTO ESTARÁ LIMITADA EN DURACIÓN AL PLAZO DE ESTA GARANTÍA LIMITADA. EL SERVICIO
DE GARANTÍA DESCRITO ANTERIORMENTE ES EL ÚNICO RECURSO BAJO ESTA GARANTÍA. LA COMPAÑÍA NO
SERÁ RESPONSABLE DE CUALQUIER DAÑO ESPECIAL, INDIRECTO O CONSECUENTE. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, O LA EXCLUSIÓN O
LIMITACIÓN DE LOS DAÑOS INDIRECTOS O CONSECUENTES; POR LO QUE ES POSIBLE QUE LAS LIMITACIONES
O EXCLUSIONES ANTERIORES NO SE APLIQUEN EN SU CASO.
CÓMO OBTENER UN SERVICIO DE GARANTÍA
Para obtener el servicio de garantía: Llame sin cargo al 1-800-726-5760 o escriba a OWT Industries, Inc.,
P.O. Box 1427, Anderson, SC 29622.
Para obtener el servicio de garantía fuera de los EE. UU., comuníquese con el establecimiento Black Max local.
Pàgina 21 – Español
Page 47
NOTAS
Pàgina 22 – Español
Page 48
R
7,000 Watt PORTABLE GENERATOR
Generador portátil de 7 000 W
BM907015
SERVICE
For parts or service, contact your service dealer. Please call 1-800-726-5760 or visit us online at www.b lackmaxtools.com
for assistance. Be sure to provide all relevant information when you call or visit. A replacement parts list is also available
online.
REPAIR PARTS
The item, manufacturing, and serial numbers of this product are found on a plate or label attached to the housing.
Please record these numbers in the spaces provided below.
ITEM NO. __________________________________________________
MANUFACTURING NO. _____________________________________
SERIAL NO. ________________________________________________
SERVICIO
Para obtener piezas o servicio, comuníquese con el centro de servicio. Para asistencia, le suplicamos llamar al 1-800726-5760 o visitar nuestro sitio en la red mundial, en la dirección www.blackmaxtools.com. Asegúrese de proporcionar
todos los datos pertinentes al llamar o al presentarse personalmente. Una lista de piezas de repuesto está también
disponibles en línea.
PIEZAS DE REPUESTO
El número de artículo, el número de fabricación y el número de serie de este producto se encuentra en una placa o
etiqueta pegada a la caja del motor. Le recomendamos anotar los números en los espacios suministrado abajo.
NÚMERO DE ARTÍCULO ____________________________________
NÚMERO DE FABRICACIÓN_________________________________
NÚMERO DE SERIE ________________________________________
991000484
9-14-17 (REV:03)
OWT INDUSTRIES, INC.
P.O. Box 1427
Anderson, SC 29622, USA
1-800-726-5760
www.blackmaxtools.com
Loading...
