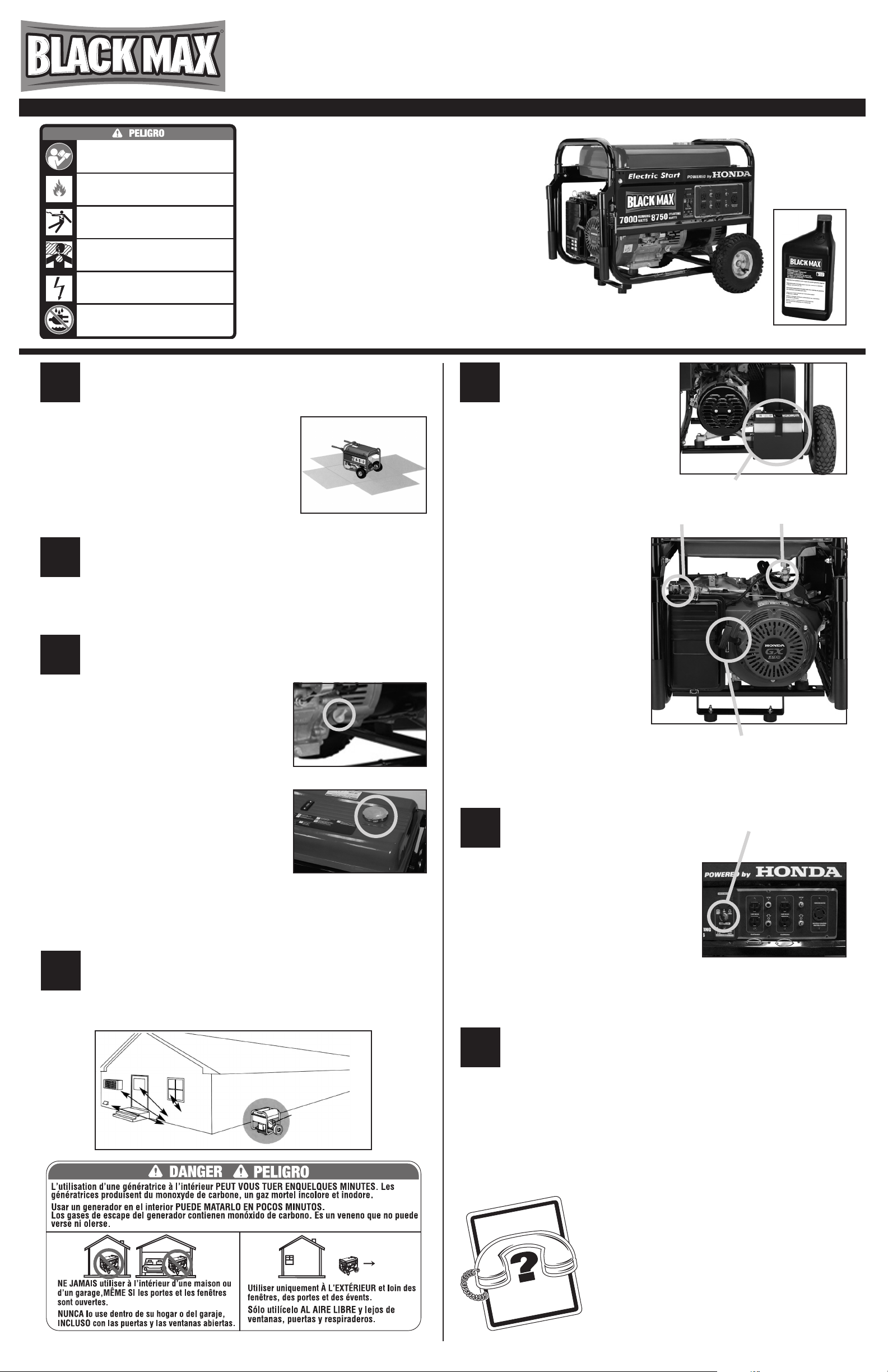

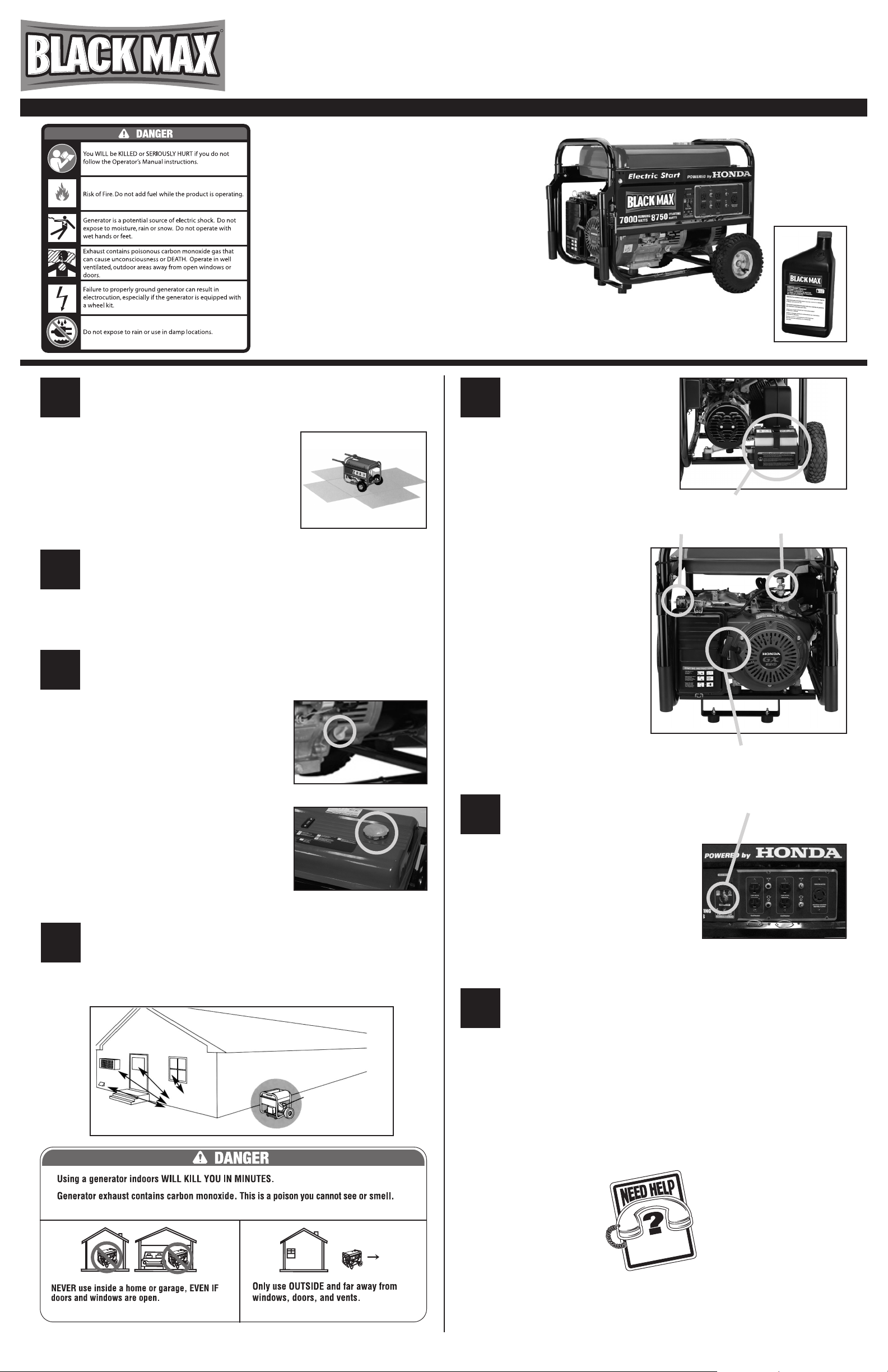

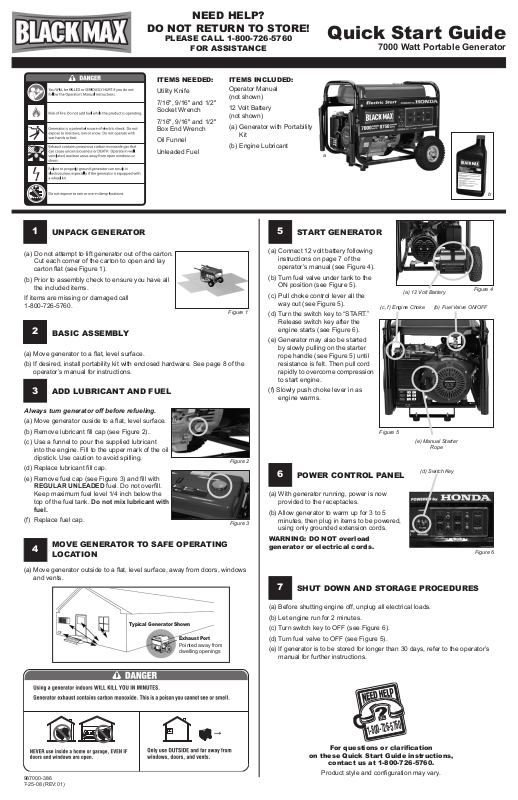

Quick Start Guide
7000 Watt Portable Generator
ITEMS NEEDED:
Utility Knife
7/16", 9/16" and 1/2"
Socket Wrench
7/16", 9/16" and 1/2"
Box End Wrench
Oil Funnel
Unleaded Fuel
1
(a) Do not attempt to lift generator out of the carton.
Cut each corner of the carton to open and lay
(b) Prior to assembly check to ensure you have all
If items are missing or damaged call
1-800-726-5760.
2
(a) Move generator to a at, level surface.
(b) If desired, install portability kit with enclosed hardware. See page 8 of the
3
UNPACK GENERATOR
carton at (see Figure 1).
the included items.
BASIC ASSEMBLY
operator’s manual for instructions.
ADD LUBRICANT AND FUEL
ITEMS INCLUDED:
Operator Manual
(not shown)
12 Volt Battery
(not shown)
(a) Generator with Portability
Kit
(b) Engine Lubricant
Figure 1
a
5
(a) Connect 12 volt battery following
(b) Turn fuel valve under tank to the
(c) Pull choke control lever all the
(d) Turn the switch key to “START.”
(e) Generator may also be started
(f) Slowly push choke lever in as
START GENERATOR
instructions on page 7 of the
operator’s manual (see Figure 4).
ON position (see Figure 5).
way out (see Figure 5).
Release switch key after the
engine starts (see Figure 6).
by slowly pulling on the starter
rope handle (see Figure 5) until
resistance is felt. Then pull cord
rapidly to overcome compression
to start engine.
engine warms.
(a) 12 Volt Battery
(c, f) Engine Choke
b
Figure 4
(b) Fuel Valve ON/OFF
Always turn generator off before refueling.
(a) Move generator ouside to a at, level surface.
(b) Remove lubricant ll cap (see Figure 2).
(c) Use a funnel to pour the supplied lubricant
into the engine. Fill to the upper mark of the oil
dipstick. Use caution to avoid spilling.
(d) Replace lubricant ll cap.
(e) Remove fuel cap (see Figure 3) and ll with
REGULAR UNLEADED fuel. Do not overll.
Keep maximum fuel level 1/4 inch below the
top of the fuel tank. Do not mix lubricant with
fuel.
(f) Replace fuel cap.
4
(a) Move generator outside to a at, level surface, away from doors, windows
MOVE GENERATOR TO SAFE OPERATING
LOCATION
and vents.
Figure 2
Figure 3
Figure 5
6
(a) With generator running, power is now
(b) Allow generator to warm up for 3 to 5
WARNING: DO NOT overload
generator or electrical cords.
7
POWER CONTROL PANEL
provided to the receptacles.
minutes, then plug in items to be powered,
using only grounded extension cords.
SHUT DOWN AND STORAGE PROCEDURES
(e) Manual Starter
Rope
(d) Switch Key
Figure 6
987000-386
7-25-08 (REV:01)
Typical Generator Shown
Exhaust Port
Pointed away from
dwelling openings
(a) Before shutting engine off, unplug all electrical loads.
(b) Let engine run for 2 minutes.
(c) Turn switch key to OFF (see Figure 6).
(d) Turn fuel valve to OFF (see Figure 5).
(e) If generator is to be stored for longer than 30 days, refer to the operator’s
manual for further instructions.
For questions or clarication
on these Quick Start Guide instructions,
contact us at 1-800-726-5760.
Product style and conguration may vary.
