Page 1

MANUEL DE L’OPÉRATEUR

MODÈLE N° BD201045

GÉNÉRATRICE PORTATIVE À

ONDULEUR DE 2300 W

ou rendez-vous sur

black-diamond.com

CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des informations importantes relatives à la sécurité qui doivent être lues et comprises avant l’utilisation du produit. Dans le cas contraire, l’utilisateur s’expose à de graves blessures. Ce manuel doit être conservé avec le produit.

Les spéciﬁcations, descriptions et illustrations ﬁgurant dans ce manuel correspondent aux informations connues au moment de la publication, mais peuvent être modiﬁées sans préavis.

Ce produit répond aux exigences ANSI/PGMAG300 (Sécurité et performance des génératrices portatives) de la PGMA G300-2015 (Association des fabricants de génératrices portatives).

RE V 20210118

Black Diamond, Fort Worth, TX 76137 États-Unis

Page 2

MANUEL

SÉCURITÉ DU MONOXYDE DE CARBONE : VUE D’ENSEMBLE

Comme le seul moyen sûr d’utiliser une génératrice portable, prendre votre générateur à l’extérieur est absolument obligatoire pour garder votre famille à l’abri du monoxyde de carbone. Mais il y a encore plus que vous pouvez faire. En vous informant sur tous les risques de monoxyde de carbone, vous serez mieux préparé à protéger votre famille contre cette menace incolore et inodore.

LISEZ TOUJOURS LE MANUEL DE L’OPÉRATEUR EN PREMIER

CONNAÎTRE LES SYMPTÔMES

• Migraine

• Nausées

• L’essoufﬂement

• Vertiges

• Fatigue

RESTEZ VIGILANT AVEC LES DÉTECTEURS DE MONOXYDE DE CARBONE

GARDEZ-LA À L’EXTÉRIEUR ET À L’ÉCART DES PORTES, FENÊTRES ET GARAGES

SI VOUS RESSENTEZ DES SYMPTÔMES, PARTEZ TOUT DE SUITE

DIRIGEZ LES FUMÉE LOIN DES PERSONNES QUI SE TROUVENT À PROXIMITÉ

www.TakeYourGeneratorOutside.com

Page 3

TABLE DES MATIÈRES

Introduction ................................................... 4

Déﬁnitions de sécurité

..................................4

Instructions importantes relatives à la sécurité

Sécurité concernant le carburant ..................................7

Étiquettes de sécurité et de données..............................8

Pictogrammes de sécurité .........................................9

Pictogrammes de fonctionnement ............................... 10

Pictogrammes de guide de démarrage rapide .................. 11

..........................................................5

Commandes et caractéristiques .................. 12

Génératrice ....................................................... 12

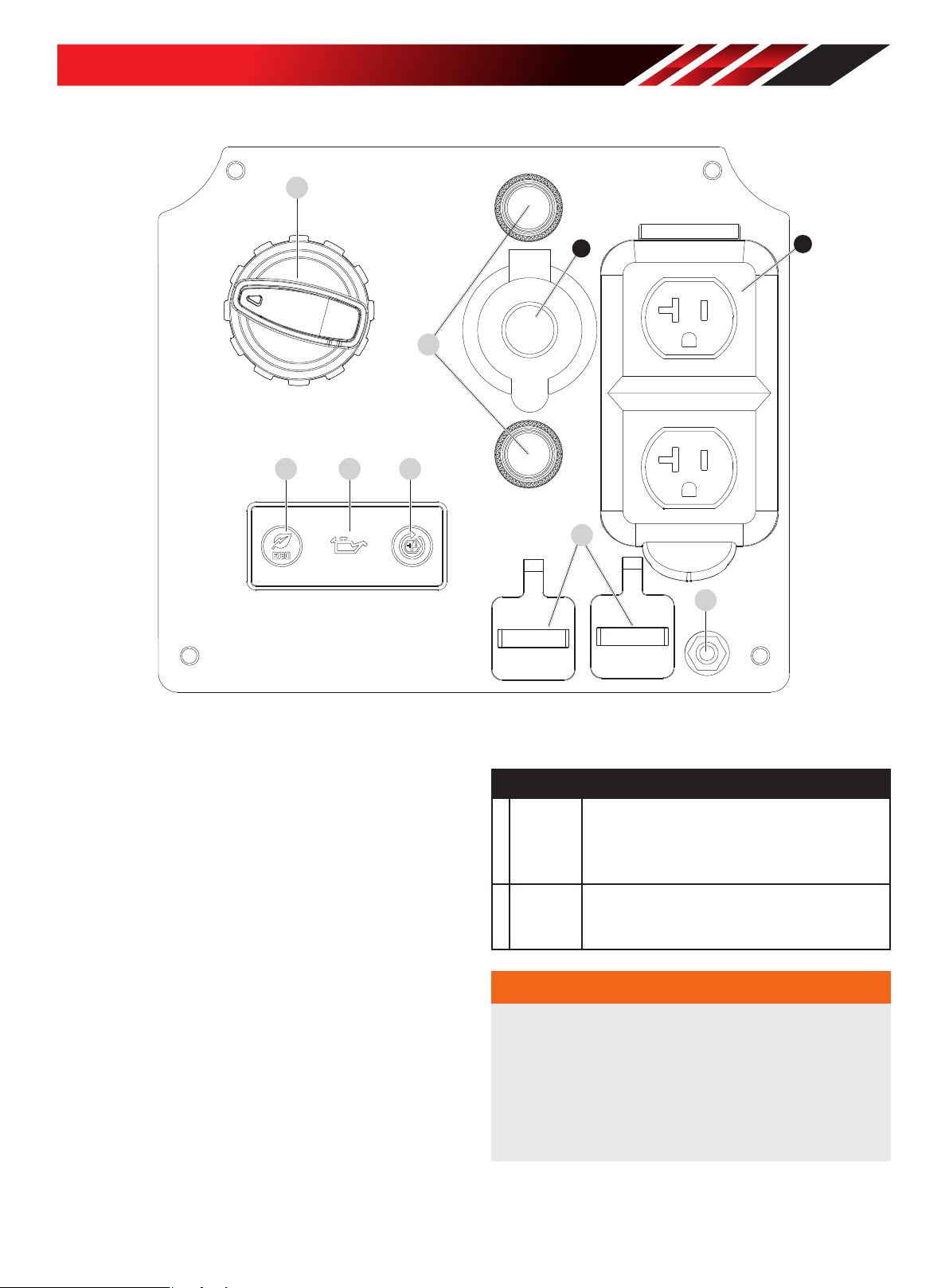

Panneau des commandes ....................................... 13

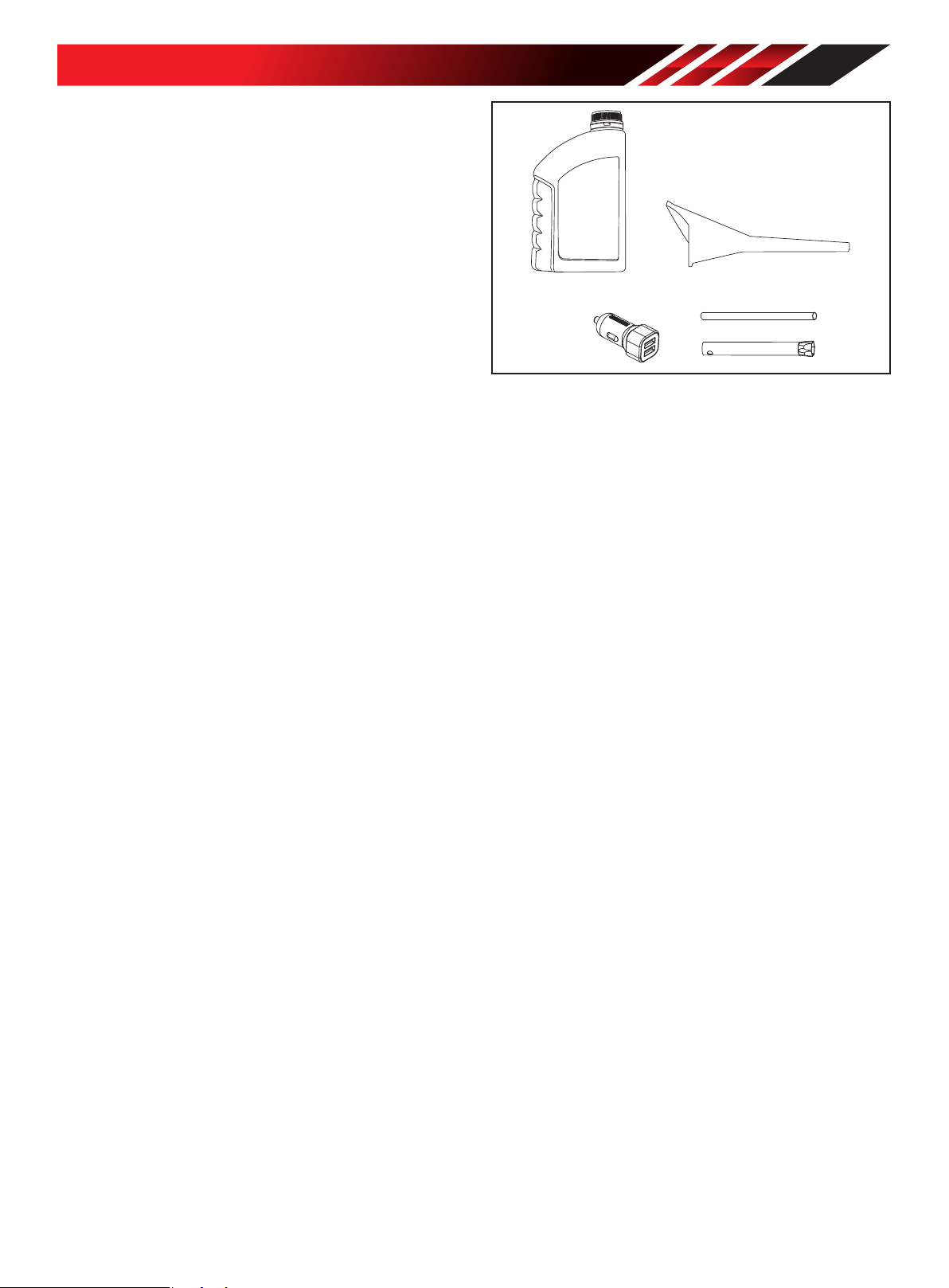

Pièces incluses ................................................... 14

Assemblage ................................................. 15

Déballage ......................................................... 15

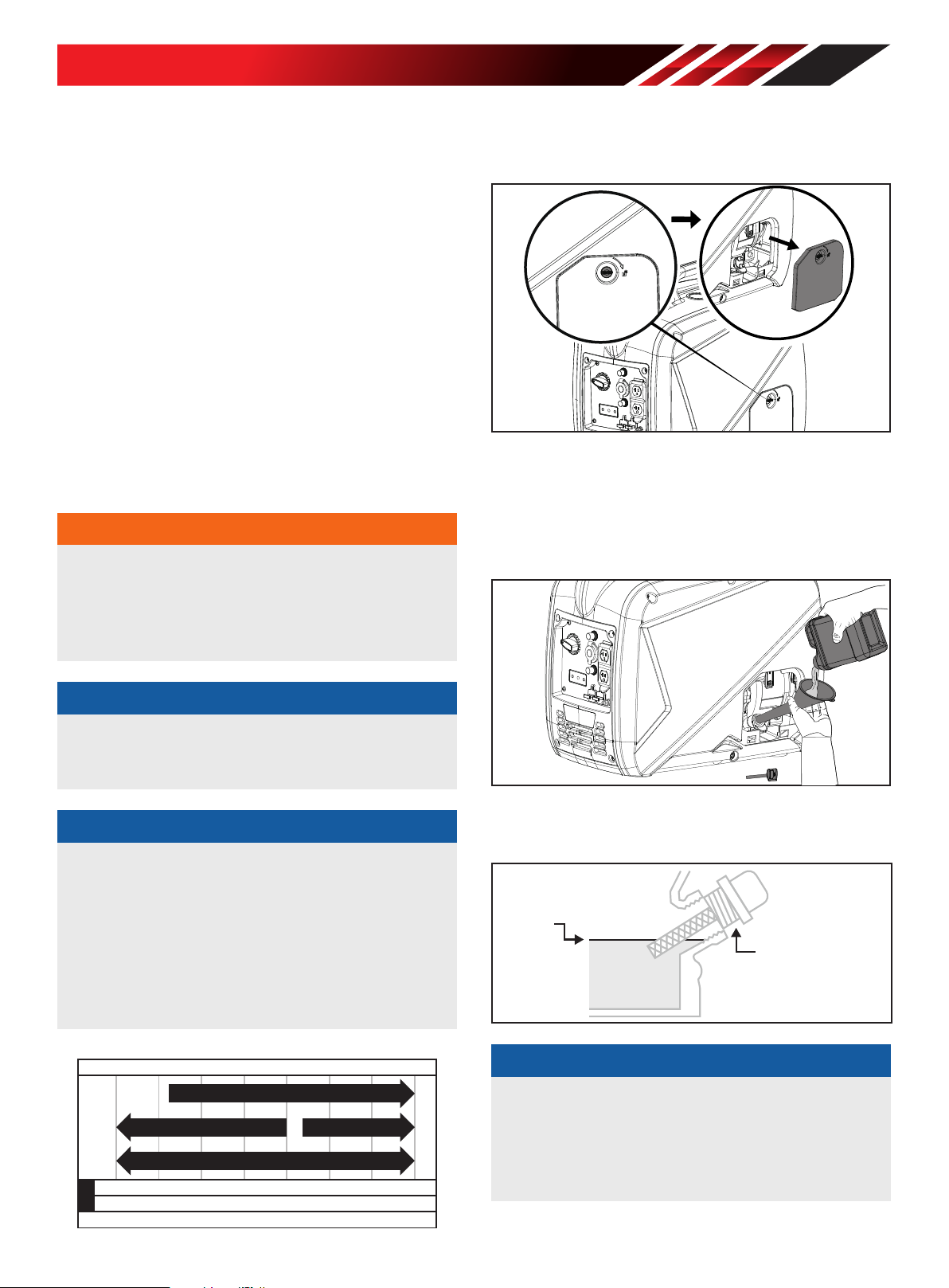

Ajout d’huile à moteur ............................................ 15

Ajout de carburant ............................................... 16

Mise à la terre .................................................... 17

Fonctionnement ........................................... 19

Emplacement de la génératrice ................................. 19

Protection contre les surtensions ............................... 19

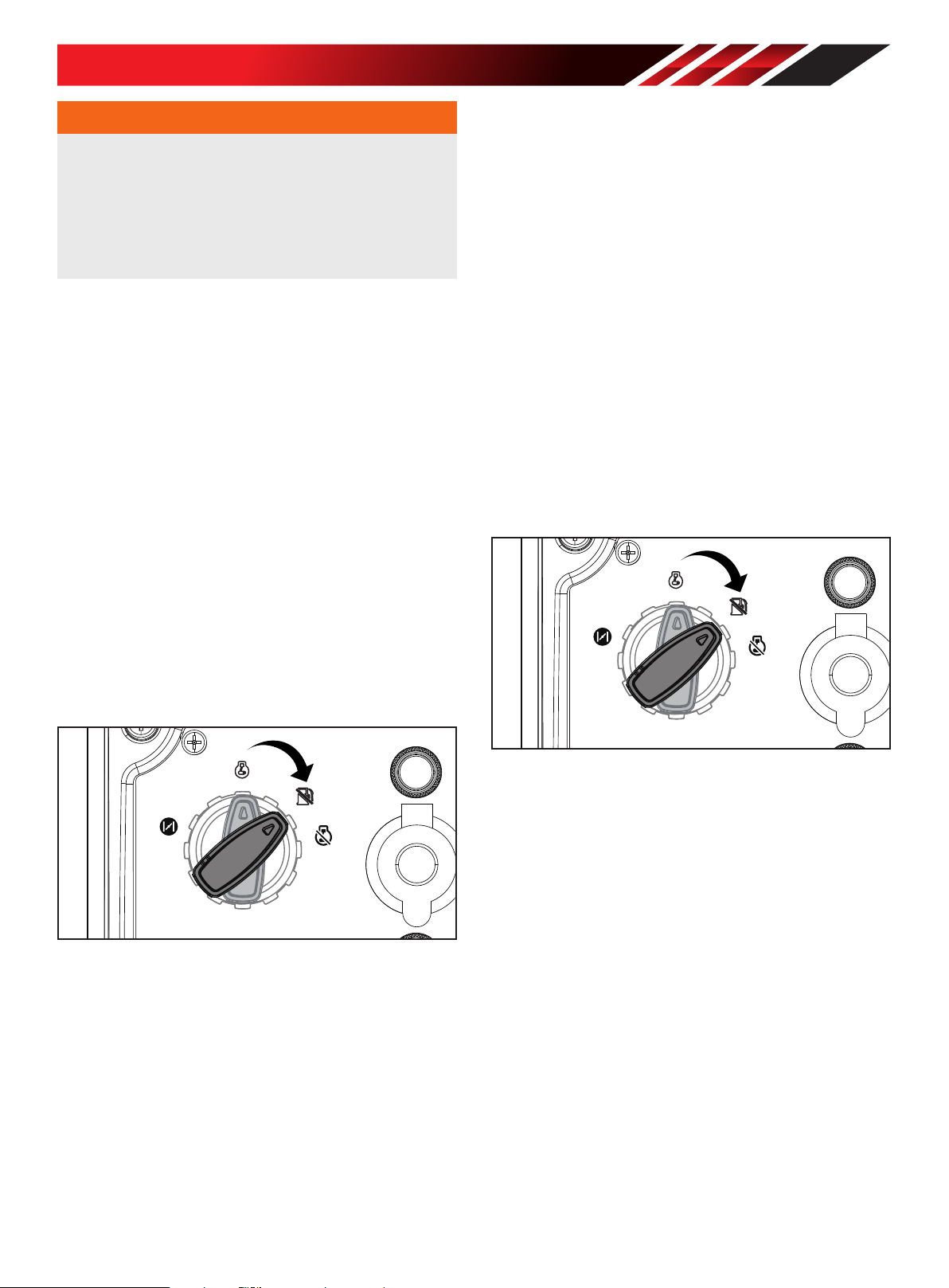

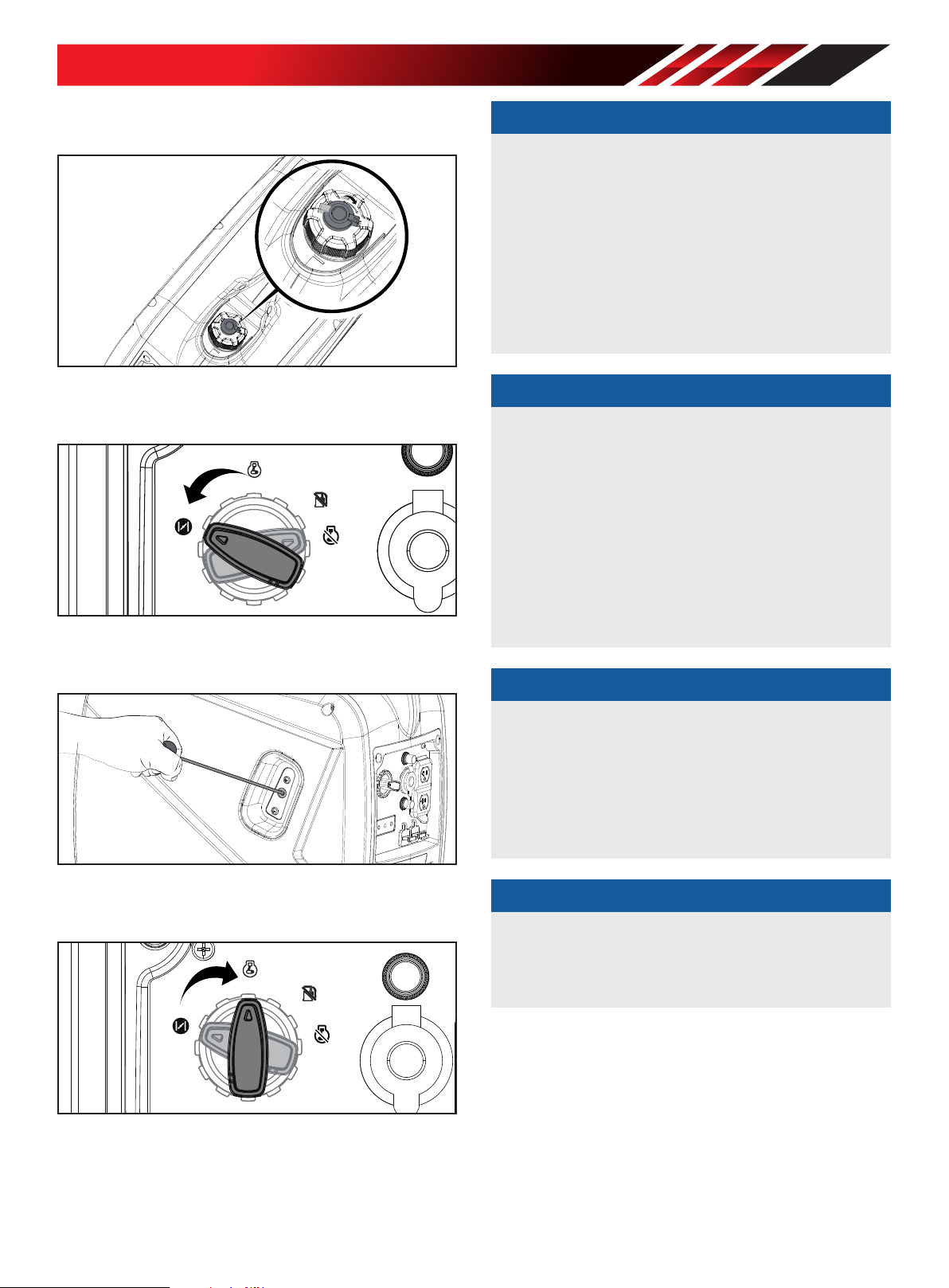

Démarrage du moteur............................................ 19

Raccordement des charges électriques ......................... 21

Ne surchargez pas la génératrice ............................... 21

Mode économique ............................................... 22

Sortie 12 VCC commerciales pour automobiles ................. 22

Fonctionnement en parallèle..................................... 22

Arrêt du moteur .................................................. 22

Déplacement de la génératrice .................................. 23

Fonctionnement en haute altitude ............................... 23

Rangement ..................................................27

Rangement à court terme (jusqu’à 30 jours) .................... 27

Rangement à court terme (30 jours à 1 an) ..................... 27

Rangement à long terme (plus d’un an) ......................... 28

Préparation après le rangement ................................. 28

Fiche technique ...........................................29

Spéciﬁcations de la génératrice ................................. 29

Spéciﬁcations du moteur ........................................ 29

Spéciﬁcations de l’huile .......................................... 29

Spéciﬁcations du carburant ..................................... 29

Spéciﬁcations de la température ................................ 29

Avertissement d’Industrie Canada : ICES–002 ................. 29

Dépannage ................................................... 30

Garantie

Conditions de la garantie ........................................ 31

Garantie de réparation et de remplacement .................... 31

Ne pas rapporter le produit sur le lieu d’achat .................. 31

Exclusions de la garantie ........................................ 31

Autres exclusions ................................................ 31

Limites de la garantie implicite et des dommages indirects ... 31

Coordonnées ..................................................... 31

.......................................................31

Entretien ...................................................... 24

Nettoyage de la génératrice ..................................... 24

Changement d’huile pour moteur ................................ 24

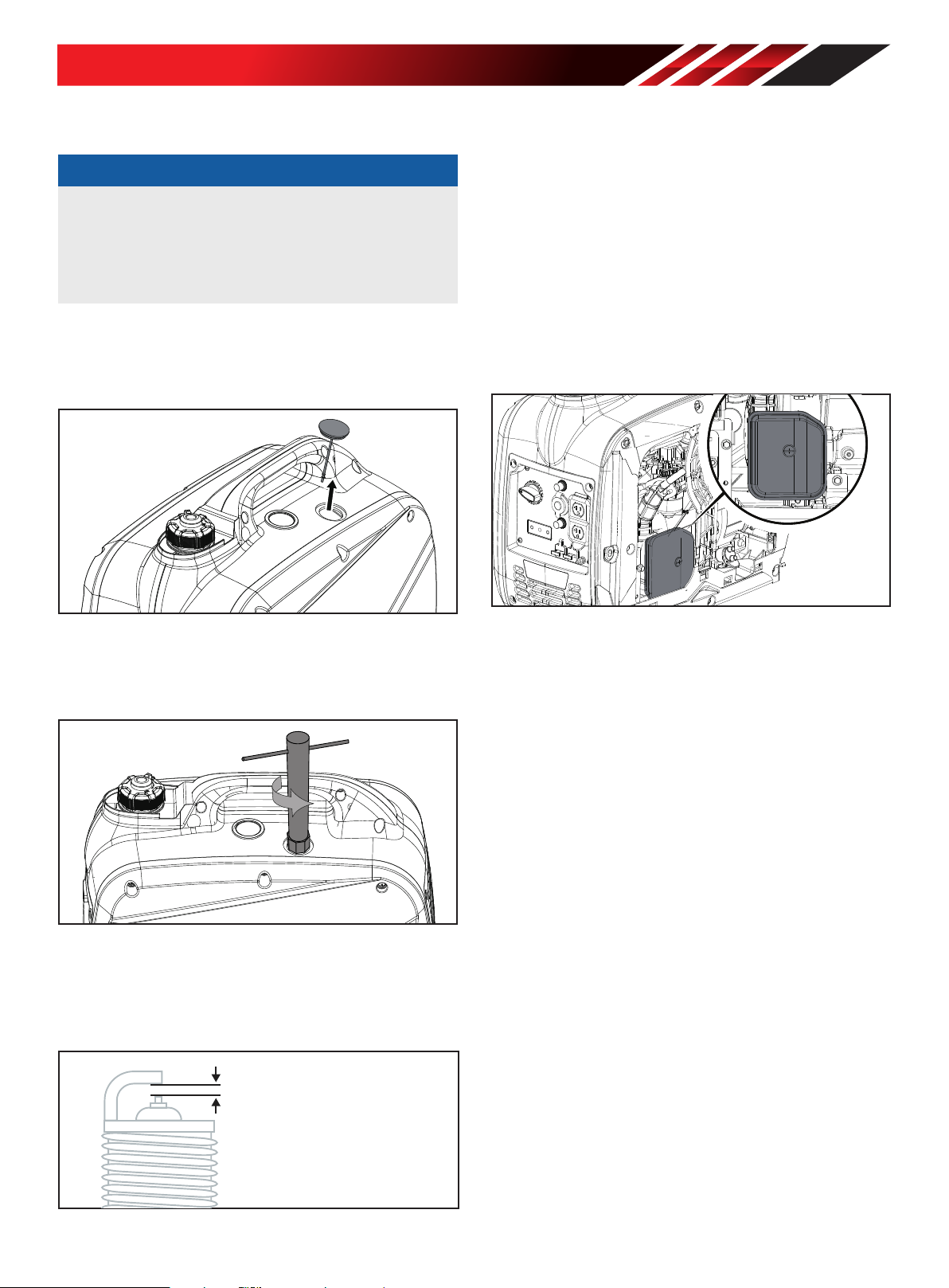

Nettoyage et réglage des bougies ............................... 25

Nettoyage du ﬁltre à air .......................................... 25

Nettoyage du pare-étincelles .................................... 26

Réglage du limiteur de régime ................................... 26

Programme d’entretien .......................................... 26

Page 4

INTRODUCTION

Félicitations pour votre achat d’un produit de Black Diamond. Black Diamond conçoit, fabrique et offre un soutien à l’ensemble de nos produits conformément à de strictes spéciﬁcations et directives. Avec une connaissance appropriée du produit, une utilisation sûre et un entretien périodique, ce produit devrait satisfaire vos attentes pendant des années.

Nous déployons tous nos efforts pour assurer l’exactitude et l’intégralité de l’information contenue dans le présent manuel et nous nous réservons le droit de modiﬁer, de changer et/ou d’améliorer le produit et le présent document à tout moment et sans préavis.

Black Diamond accorde une grande importance à la façon dont nos produits sont conçus, fabriqués, utilisés et entretenus, ainsi qu’à la sécurité de l’opérateur et aux personnes se trouvant à proximité de la génératrice. Par conséquent, il est IMPORTANT d’examiner attentivement ce manuel du produit et toute autre documentation du produit et d’être pleinement conscient et bien informé de l’assemblage, du fonctionnement, des risques et de l’entretien du produit avant de l’utiliser. Familiarisez-vous bien avec le produit et assurez-vous que toute autre personne voulant l’utiliser fasse de même, en observant les procédures d’utilisation et les consignes de sécurité adéquates avant chaque utilisation. Veuillez toujours faire preuve de bon sens et exercer la plus grande prudence lorsque vous utilisez le produit aﬁn d’éviter des accidents, des dommages matériels ou des blessures. Nous espérons que vous continuerez d’utiliser votre produit de Black Diamond pendant des années et que vous en serez satisfait.

Lorsque vous communiquez avec Black Diamond/Champion Power Equipment pour obtenir des pièces et/ou de réparation, vous devrez nous fournir les numéros de modèle et de série de votre produit. Transcrivez au tableau ci-dessous les informations ﬁgurant sur l’étiquette signalétique de votre produit.

DÉFINITIONS DE SÉCURITÉ

Les pictogrammes de sécurité visent à attirer votre attention sur les dangers potentiels. Il est essentiel de bien comprendre la signiﬁcation des pictogrammes de sécurité. Les avertissements de sécurité n’éliminent pas tout danger. Les instructions ou avertissements qu’ils fournissent ne peuvent pas remplacer les mesures de prévention d’accidents appropriées.

 DANGER

Le mot DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera des blessures graves ou mortelles.

 AVERTISSEMENT

Le mot AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.

 MISE EN GARDE

MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.



AVIS

AVIS indique des informations considérées importantes, mais non liées aux dangers (ex., des messages relatifs aux dommages matériels).

BLACK DIAMOND ÉQUIPE DE SOUTIEN TECHNIQUE

1888373-8272

NUMÉRO DU MODÈLE

BD201045

NUMÉRO DE SÉRIE

DATE D’ACHAT

LIEU D’ACHAT

Page 5

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 DANGER

L’échappement de la génératrice contient du monoxyde de carbone, un gaz toxique, incolore et inodore. L’inhalation de monoxyde de carbone provoque de la nausée, des étourdissements, des évanouissements ou la mort. Si vous commencez à vous sentir étourdi ou affaibli, allez respirer de l’air frais immédiatement.

UTILISEZ UNIQUEMENT CE PRODUIT À L’EXTÉRIEUR DANS UN ENDROIT BIEN AÉRÉ ET DIRIGER L’ÉCHAPPEMENT LOIN.

N’UTILISEZ PAS la génératrice à l’intérieur d’un bâtiment, notamment dans des garages, des sous-sols, des vides sanitaires et des remises, annexes ou compartiments, notamment le compartiment de la génératrice d’un véhicule récréatif.

NE LAISSEZ PAS les gaz d’échappement pénétrer par des fenêtres, des portes, des prises d’air ou toute autre ouverture d’un espace clos.

 DANGER

Utiliser une génératrice à l’intérieur PEUT VOUS TUER EN QUELQUES MINUTES. L’échappement de la génératrice

contient du monoxyde de carbone. Il s’agit d’un poison que vous ne pouvez ni voir ni sentir.

NE L’UTILISEZ JAMAIS dans la maison ou le garage MÊME SI les portes et les fenêtres sont ouvertes.

 DANGER

Utilisez toujours l’équipement avec ses dispositifs de protection en place.

Les pièces rotatives peuvent s’enchevêtrer autour des mains, des pieds, des cheveux, des vêtements et des accessoires. Une amputation traumatique ou une lacération grave peut en résulter.

Maintenez les mains et les pieds éloignés des pièces rotatives.

Attachez les cheveux longs et retirez les bijoux.

NE PORTEZ JAMAIS des vêtements amples, des cordons ou tout autre élément risquant l’enchevêtrement.

 DANGER

La génératrice produit une tension électrique puissante.

NE TOUCHEZ PAS aux ﬁls nus ou réceptacles non protégés.

N’UTILISEZ PAS de cordons d’alimentation usés, endommagés ou éraillés.

NE FAITES PAS fonctionner la génératrice par temps pluvieux.

NE LAISSEZ PAS les enfants ou personnes non qualiﬁées faire fonctionner ou effectuer l’entretien de la génératrice.

Utilisez un disjoncteur de fuite à la terre (DDFT) lors d’une utilisation dans des endroits humides ou en présence de matériaux conducteurs comme une surface métallique.

Utilisez-la UNIQUEMENT À L’EXTÉRIEUR, loin des fenêtres, portes et trappes de ventilation.

Installez des détecteurs de monoxyde de carbone à pile ou électrique avec un bloc-pile conformément aux instructions du fabricant.

 AVERTISSEMENT

Bien que la génératrice soit équipée d’un pare-étincelles, il convient de garder une distance minimum de 1,5 m (5 pi) de toute végétation sèche pour éviter les incendies.

Utilisez un équipement de transfert approuvé pour isoler la génératrice de votre réseau public de distribution d’électricité et informez votre fournisseur d’électricité avant de raccorder votre génératrice à votre système électrique.

 AVERTISSEMENT

N’utilisez pas la génératrice pour usages médicaux et soutien vital.

Composez immédiatement le 911 en cas d’urgence.

N’utilisez JAMAIS ce produit comme dispositif d’alimentation pour des dispositifs ou appareils de soutien vital.

N’utilisez JAMAIS ce produit pour alimenter des dispositifs ou appareils médicaux.

Informez immédiatement votre fournisseur d’électricité si vous ou quelqu’un d’autre dans votre maison dépend d’équipements électriques pour vivre.

Informez immédiatement votre fournisseur d’électricité si une panne de courant causerait, à vous ou à quelqu’un d’autre dans votre maison, une urgence médicale.

Page 6

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 AVERTISSEMENT

Une étincelle peut se produire lorsque le ﬁl de bougie est retiré et représente un risque d’incendie ou d’électrocution.

Lors de l’entretien de la génératrice:

Débranchez le ﬁl de la bougie et placez-le à un endroit où il ne peut pas entrer en contact avec la bougie ou tout autre objet en métal.

NE VÉRIFIEZ PAS la présence d’une étincelle après avoir retiré la bougie.

Utilisez uniquement des testeurs de bougies approuvés.

 AVERTISSEMENT

Le fonctionnement d’un moteur produit de la chaleur. Tout contact peut produire de graves blessures. Les matières combustibles peuvent prendre feu par simple contact.

NE TOUCHEZ PAS les surfaces brûlantes.

Évitez tout contact avec des gaz d’échappement brûlants.

Laissez l’équipement refroidir avant d’y toucher.

Maintenez un espace libre d’au moins 91,4cm (3pi) de tous les côtés pour garantir un refroidissement adéquat.

Maintenez un espace libre d’au moins 1,5m (5pi) autour des matières combustibles.

 AVERTISSEMENT

Le retour rapide de la corde du lanceur du démarreur attire la main et le bras vers le moteur plus rapidement qu’il n’est possible de lâcher la corde. Un démarrage accidentel peut entraîner un enchevêtrement, une amputation traumatique ou une lacération. Cet incident peut provoquer des fractures, des ecchymoses ou des entorses.

 MISE EN GARDE

Démarrez la génératrice et laissez le moteur se stabiliser avant de raccorder les charges électriques.

Raccordez l’équipement électrique hors tension puis mettezles sous tension lorsque vous en avez besoin.

Mettez l’équipement électrique hors tension et débranchez-les avant d’arrêter la génératrice.

 MISE EN GARDE

Le mauvais fonctionnement ou l’utilisation inappropriée de la génératrice peut l’endommager, écourter sa durée de vie ou annuler la garantie.

Utilisez seulement la génératrice aux ﬁns prévues.

Utilisez l’appareil uniquement sur des surfaces à niveau.

N’EXPOSEZ PAS la génératrice à des niveaux excessifs d’humidité, de poussière ou de saleté.

NE LAISSEZ PAS des matières obstruer les fentes de refroidissement.

Lorsque des dispositifs branchés chauffent, éteignez-les et débranchez-les de la génératrice.

N’utilisez PAS la génératrice lorsque:

– La puissance restituée est perdue;

– L’équipement produit des étincelles, de la fumée ou des

ﬂammes;

– L’équipement vibre excessivement.

Lors du démarrage du moteur, tirez la corde du lanceur du démarreur jusqu’à ce que vous sentiez une résistance, puis tirez rapidement pour éviter un rebond.

NE démarrez PAS ou N’arrêtez PAS le moteur lorsque des dispositifs électriques sont branchés et sous tension.

 MISE EN GARDE

Le dépassement de la capacité de fonctionnement de la génératrice représente un risque de bris de la génératrice et des dispositifs électriques branchés à cette dernière.

NE surchargez PAS la génératrice.

N’altérez PAS la vitesse de marche.

NE modiﬁez PAS la génératrice d’aucune manière.

Page 7

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Sécurité concernant le carburant

 DANGER

L’ESSENCE ET LES VAPEURS D’ESSENCE SONT HAUTEMENT INFLAMMABLES ET EXPLOSIFS.

Un incendie ou une explosion peut provoquer des blessures graves ou mortelles.

Essence et vapeurs d’essence:

– L’essence est hautement inﬂammable et explosive.

– L’essence enﬂammée peut provoquer un incendie ou une

explosion.

– L’essence est un combustible liquide, mais ses vapeurs

peuvent s’enﬂammer.

– L’essence est un irritant de la peau. La peau et les vêtements

doivent être lavés immédiatement après l’éclaboussure.

– L’essence dégage une odeur distincte qui vous aidera à

détecter rapidement la possibilité de fuites.

– L’essence se dilate et se contracte sous l’effet de températures

ambiantes. Ne remplissez jamais un réservoir d’essence à sa pleine capacité aﬁn de permettre l’effet d’expansion et de contraction de l’essence.

– Comme avec tout incendie de gaz pétrolier, vous ne devez pas

éteindre les ﬂammes sauf si vous pouvez le faire en fermant le robinet d’alimentation en combustible. Un risque d’explosion peut se produire si le feu est éteint, mais que le robinet d’alimentation en combustible est resté ouvert.

Lors de l’ajout ou de la vidange d’essence:

Lors du démarrage de la génératrice:

NE tentez PAS de démarrer une génératrice endommagée.

Toujours assurez-vous que le bouchon du réservoir d’essence, le ﬁltre à air, la bougie, les conduits d’essence et le système d’échappement sont correctement installés.

Toujours laissez toute essence renversée s’évaporer avant de tenter le démarrage du moteur.

Toujours assurez-vous que la génératrice repose solidement sur une surface à niveau.

Pendant le fonctionnement de la génératrice:

NE déplacez PAS ou n’inclinez PAS la génératrice pendant qu’elle fonctionne.

Lors du transport de la génératrice ou pendant son entretien:

Toujours assurez-vous que le robinet d’alimentation en combustible est en position «OFF» (fermé) et que le réservoir d’essence est vide.

Pour les modèles compatibles au GPL, assurez-vous que la bonbonne de GPL est débranchée et rangée en lieu sûr et loin de la génératrice.

Débranchez le ﬁl de la bougie.

Lors du rangement de la génératrice:

Rangez la génératrice dans un lieu éloigné des étincelles, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

Ne rangez pas la génératrice, l’essence ou les bonbonnes de GPL à proximité de fournaises, chauffe-eau ou tout autre appareil produisant de la chaleur ou équipé d’allumage automatique.

N’allumez PAS ET NE fumez PAS de cigarettes.

Arrêtez la génératrice et laissez-la refroidir au moins deux minutes avant de retirer le bouchon du réservoir d’essence. Toujours dévissez lentement le bouchon pour permettre l’évacuation de la pression contenue dans le réservoir.

Remplissez ou vidangez l’essence uniquement à l’extérieur dans un endroit bien aéré.

NE remplissez PAS directement le réservoir d’essence de la génératrice à la station-service. Toujours utilisez un contenant approuvé pour transférer l’essence dans la génératrice.

NE remplissez PAS le réservoir d’essence à l’excès.

Gardez toujours l’essence éloignée des étincelles, des ﬂammes, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

 DANGER

NE JAMAIS placer un récipient à essence, réservoir d’essence, d’un cylindre de GPL ou tout matériau combustible sur le trajet du ﬂux d’échappement pendant le fonctionnement du moteur.

 AVERTISSEMENT

N’utilisez jamais un contenant d’essence, un réservoir d’essence, ou tout autre article utilisé pour le carburant s’il est brisé, coupé, tordu ou endommagé.

Page 8

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 PELIGRO

El uso de un generador en interiores PUEDE MATARLO EN MINUTOS. El escape del generador contiene monóxido de carbono. Éste es un veneno que no se puede ver ni oler.

NUNCA lo use dentro del hogar ni el garaje, INCLUSO SI las puertas y ventanas está n abiertas. Úselo SÓLO a la INTEMPERIE lejos de ventanas, puertas, y oriﬁ cios de ventilación.

 DANGER

Utiliser une génératrice à l’intérieur PEUT VOUS TUER EN

QUELQUES MINUTES.

L’échappement de la génératrice contient du monoxyde de carbone. Il s’agit d’un poison que vous ne pouvez ni voir ni sentir.

Ne l’utilisez JAMAIS dans la maison ou le garage MÊME SI les portes et les fenêtres sont ouvertes. Utilisez-la UNIQUEMENT À L’E XT ÉRI EU R, loin des fenêtres, portes et trappes de ventilation.

ONLY use OUT SIDE and far away from windows, doors, and vents.

NEVER use inside a home or garage, EVEN IF doors and windows are open.

 DANGER

Using a generator indoors CAN KIL L YOU IN MINUTES. Generator exhaust contains

carbon monoxide. This is a poison you cannot see or smell.

1385-L-SF-B

UNLEADED FUEL ONLY. Minimum octane rating of 87. Maximum 10% et hanol.

GASOLINA REGULAR SOLAMENTE. 87 octanos como mínimo. M áximo de etanol de 10 %.

ESSENCE SANS PLOMB SEULEMENT. Indice d’octane min imal de 87. Maximum 10 % d'éthan ol.

1032-L-OP-B

2748-L-SF-RIGHT

 AVERTISSEMENT

NE PAS TOUCHER! Les gaz d’échappem ent, le silencieux et les pièces du moteur sont extrêmement CHAUDS et peuvent caus er des brûlures.

Cet équipemen t peut créer des étin celles et provoqu er un incendie dans l a végétation sèc he. Un pare-étin celles peut être requ is. L’opérateur doit commun iquer avec le service d’incendie local pour connaître les lois et les règlements en m atière de prévent ion des incendies. S i elle est insta llée, nettoyez tou tes les 100 heures ou chaque saison.

2748-L-SF-RIGHT

 AVERTISSEMENT

NE PAS TOUCHER! Les gaz d’échappem ent, le silencieux et les pièces du moteur sont extrêmement CHAUDS et peuvent caus er des brûlures.

 WARNING

DO NOT TOUCH!

Exhaust ga ses, mufﬂer and engine components are extremely HOT and cause burns.

Operation of this equipment may create sparks that ca n start ﬁres ar ound dry vegetation. A s park arrestor ma y be required. The o perator should co ntact local ﬁre agencies fo r laws and regulation s relating to ﬁre prevention requirements. If installed, cl ean every 100 hours o r every season.

2748-L-SF-LEFT

FREQUENCY (Hz) FRÉQUENCE (Hz)

RPM TR / MIN

MANUFACTURE DATE DATE DE FABRICATION

SERIAL NO. N° DE SÉRIE

MODEL MODÈLE

2700-L-PR-A

5019280

Certified to CSA Standard C22.2 No. 100 Certifié selon la norme

CSA C22.2 N° 100

BD201045

5000

MID-STATES DISTRIBUTING, LLC.

2800 Meacham Blvd Fort Worth, TX 76137 USA / É.-U. 1-888-373-8272

MADE IN CHINA / FABRIQUÉ EN CHINE

AC VOLTS VOLTS C.A.

INSULATION CLASS CLASSE D’ISOLATION

MAX AMBIENT TEMP. TEMP. AMBIANTE MAX.

GASOLINE WATTS WATTS D'ESSENCE

AC AMPS AMPÈRES C.A.

15.4

120

DC VOLTS VOLTS C.C.

DC AMPS AMPÈRES C.C.

1850

104°F 40°C

XXXXXXXXXXXX

XXXX

Étiquettes de sécurité et de données

Ces étiquettes vous indiquent les risques possibles pouvant causer des blessures graves. Lisez attentivement leur signiﬁcation.

Si ces étiquettes sont absents ou difﬁciles à lire, communiquez avec l’équipe de soutien technique pour en obtenir de nouveaux.

C C

SilencieuxDessus

ÉTIQUETTES DESCRIPTION

Icônes de sécurité/

Danger monoxyde de

carbone

Carburant

Surface chaude

Plaque de données

Page 9

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de sécurité

Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signiﬁcation. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

PICTOGRAMME SIGNIFICATION

Lisez le manuel de l’utilisateur. Pour réduire le risque de blessures, l’utilisateur doit lire et comprendre le

manuel de l’utilisateur avant d’utiliser ce produit.

Espace libre. Gardez tous les objets à au moins 5 pi (1,5m) de la génératrice. La chaleur dégagée par le silencieux et le gaz d’échappement peuvent enﬂammer les objets combustibles.

Mise à la terre. Communiquez avec un électricien de votre région aﬁn de déterminer les exigences de mise à la terre avant de faire fonctionner la génératrice.

Chocs électriques. Le fait de ne pas utiliser l’appareil dans des conditions sèches et de ne pas respecter les pratiques de sécurité peut entraîner des chocs électriques. Des connexions incorrectes à un bâtiment peuvent permettre au courant de revenir dans les lignes de service électriques, créant ainsi un risque d’électrocution. Un commutateur de transfert doit être utilisé lors du raccordement à un bâtiment.

Incendie / explosion. L’essence et les vapeurs sont hautement inﬂammables et explosives. Un incendie ou une explosion peut provoquer des blessures graves ou mortelles. Gardez la génératrice à au moins 5 pi (1,5 m) de tous les objets pour éviter la combustion.

Surface chaude. Pour réduire le risque de blessure ou de dommage, évitez tout contact avec une surface chaude.

Alerte de ﬂamme nue. Le carburant et les vapeurs sont hautement inﬂammables et explosifs. Gardez le carburant éloigné des cigarettes, ﬂammes nues, étincelles, veilleuses et toutes autres sources d’allumage ou de chaleur.

Alerte de conditions humides. Ne pas exposer à la pluie ni utiliser dans des endroits humides.

Page 10

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de fonctionnement

PICTOGRAMME SIGNIFICATION

En Marche

Arrêter

Robinet d’essence fermé

Étrangleur

12 VCC

ECO

Réarmement du disjoncteur: Bouton poussoir

Couplages en parallèle

Borne de mise à la terre

Neutre ﬂottant. Le circuit neutre N’EST PAS raccordé électriquement au cadre

et mise à la terre de la génératrice.

Bouton poussoir de réarmement

Bas niveau d’huile

Bouton de mode d’économie

Page 11

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

5W-30



2699-L-P R-A

Pictogrammes de guide de démarrage rapide

Démarrage du moteur

 DANGER

Déplacez la génératrice à l’extérieur et loin des fenêtres, portes et capuchons de bouches d’aération.

1. Vériﬁez le niveau d’huile.

Nous recommandons d’utiliser une huile 5W-30.

2. Vériﬁez le niveau d’essence.

Pour faire le plein d’essence, utilisez une essence ayant un indice d’octane minimum de 87 et un contenu en éthanol inférieur à 10 % en volume.

3. Tourner le levier de ventilation du bouchon du réservoir de

carburant en position « ON » (marche).

4. Tournez le cadran sélecteur de carburant à fond sur la

position « CHOKE » (Étrangleur).

5. Tirez la corde du lanceur à rappel.

6. Déplacez le cadran sélecteur de carburant à la position

« RUN » (en marche).

7. Branchez votre dispositif.

Arrêt du moteur

1. Éteignez et débranchez toutes les charges électriques branchées.

2. Tournez le levier d’évent du bouchon de carburant sur la position « OFF » (Fermé).

3. Tournez le cadran sélecteur de carburant à la position « STOP » (arrêt).

Page 12

COMMANDES ET CARACTÉRISTIQUES

Lisez ce manuel d’utilisation avant d’utiliser votre génératrice. Apprenez à repérer et à vous servir des commandes et des caractéristiques. Conservez ce manuel pour le consulter ultérieurement.

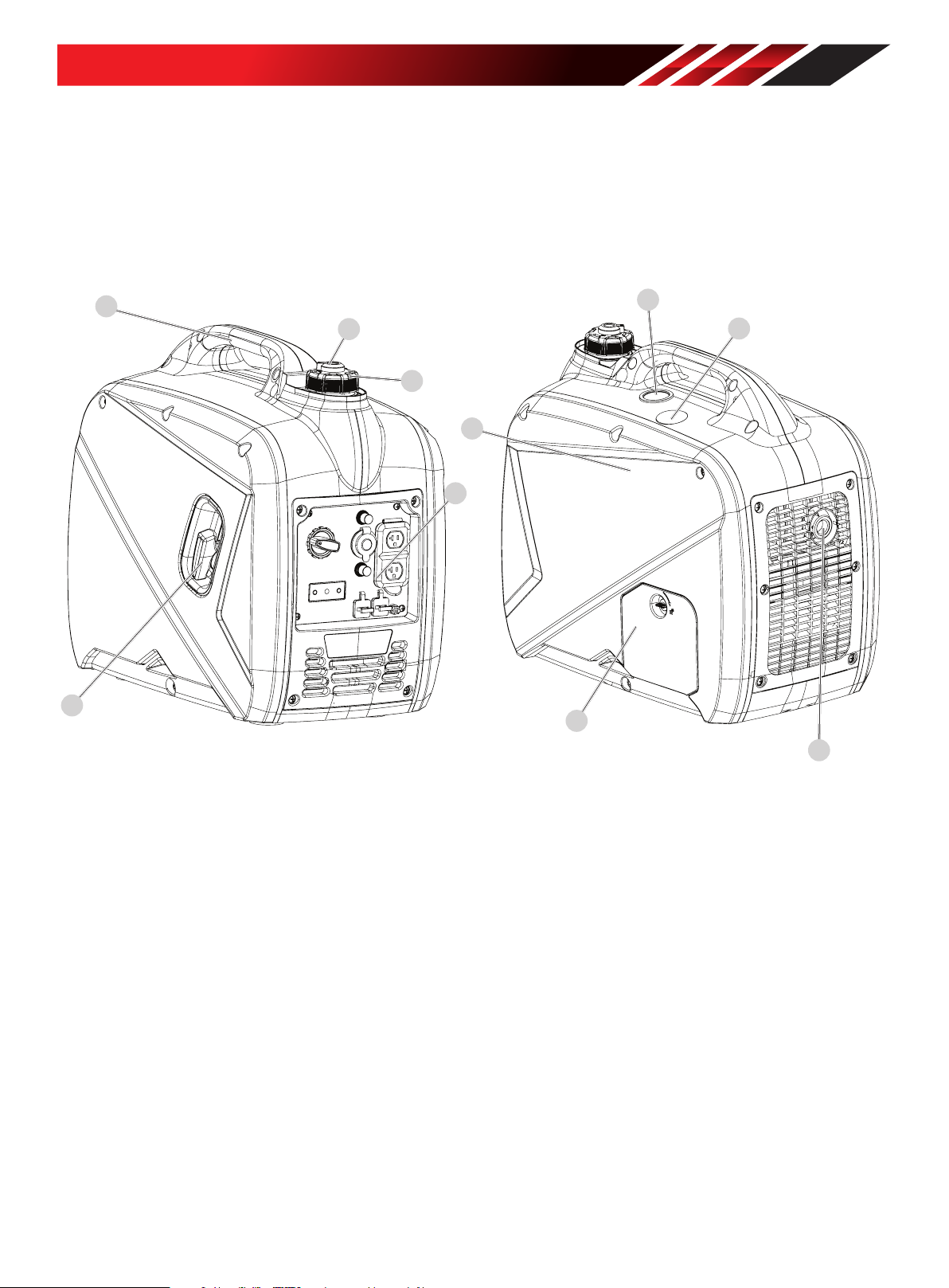

Génératrice

1. Poignées de transport – Utilisées pour soulever ou

transporter l’appareil.

2. Lanceur à rappel – Utilisé pour démarrer manuellement le

moteur.

3. Panneau de commande – Consultez le chapitre Panneau de

commande.

4. Bouchon du réservoir de carburant – Retirer pour ajouter

du carburant.

5. Levier de prise d’air pour carburant – Tourner cette

valve en position «ON» pour permettre l’entrée d’air dans le réservoir.

6. Couvercle pour l’entretien

7. Couvercle d’accès au remplissage d’huile

8. Silencieux

9. Jauge de carburant

10. Couvercle d’accès aux bougies d’allumage

Page 13

COMMANDES ET CARACTÉRISTIQUES

Panneau des commandes

7 6 5

1. Disjoncteurs (réarmement à bouton poussoir) – Protège la

génératrice contre les surcharges électriques.

2. Prise en parallèle – Utilisées pour mettre en parallèle deux

onduleurs pour une puissance accrue. (Trousse de mise en parallèle vendue séparément).

3. Borne de mise à la terre – Communiquez avec un électricien

de votre région pour connaître les règlements concernant la mise à la terre.

4. Cadran sélecteur de carburant –Utilisé pour démarrer,

arrêter et étrangler le générateur.

5. Bouton de réinitialisation de surcharge CA – Utilisé pour

remettre les prises sous tension après une surcharge.

6. Témoin lumineux pour avertissement de bas niveau d’huile – Indique que la génératrice en marche va s’arrêter et ne fonctionnera plus. Vériﬁez le niveau d’huile.

7. Bouton de mode d’économie – Utilisé pour activer ou désactiver la commande de ralenti automatique.

PRISE ÉLECTRIQUE

(2×) 120 VCA, 20 A (NEMA-5-20R)

Peut être utilisé pour alimenter en électricité une opération avec des charges de 120 VCA, 20 A, monophasées et 60Hz.

12 VCC, 8 A (Automobile) Peut être utilisé pour alimenter en électricité une opération avec des charges de 12 VCC et 8 A.

 AVERTISSEMENT

Ne faites pas fonctionner un dispositif branché dans une prise de 12 VCC. Lorsque vous rechargez un appareil, ne le placez pas du côté de l’échappement de la génératrice. La chaleur extrême causée par les gaz d’échappement pourrait endommager l’appareil et causer un risque d’incendie. Une exposition prolongée aux gaz d’échappement peut entraîner des blessures graves ou la mort.

Page 14

COMMANDES ET CARACTÉRISTIQUES

Pièces incluses

Accessoires

Huile à moteur .................................. 400 ml (13,5 oz liq)

Entonnoir pour huile ................................................ 1

Adaptateur de port USB double (5 V/ 2,4 A) .......................1

Clé à bougie ........................................................1

Page 15

ASSEMBLAGE

Votre génératrice exige certaines tâches d’assemblage. Cet appareil est livré sans contenir d’huile. Il faut en faire le plein d’essence et d’huile avant l’utilisation.

Si vous avez des questions concernant l’assemblage de votre génératrice, appelez notre équipe de soutien technique au 1 888 373-8272. Ayez sous la main les numéros de série et de modèle.

Déballage

1. Posez la boîte d’expédition sur une surface plane et stable.

2. Retirez tous les articles de la boîte d’expédition à l’exception de la génératrice.

3. Coupez avec précaution chaque coin de la boîte, de haut en bas. Rabattre chaque côté à plat sur le sol de manière àobtenir un espace de travail avec la génératrice.

Ajout d’huile à moteur

 AVERTISSEMENT

NE TENTEZ PAS de lancer ou de démarrer le moteur avant de l’avoir correctement rempli d’huile du type et de la quantité recommandés. Les dommages causés à la génératrice pour cause de non-respect de ces instructions annuleront votre garantie.

1. Placez la génératrice sur une surface plane et à niveau.

2. Tournez la ﬁxation du couvercle d’accès à l’huile en position déverrouillée, puis retirez le couvercle.

3. Ouvrez le bouchon de remplissage d’huile / jauge d’huile pour ajouter l’huile.

4. En utilisant l’entonnoir, ajoutez jusqu’à 350 ml (11,8 oz liq) d’huile (fournie) puis refermez le bouchon de remplissage d’huile / jauge d’huile. ÉVITEZ DE TROP REMPLIR.



AVIS

Le rotor du moteur comporte un roulement à billes scellé et lubriﬁé qui ne nécessite pas de lubriﬁcation supplémentaire pendant toute la durée de vie du roulement.



AVIS

Pour un usage normal, il est recommandé d’utiliser une huile pour automobile de type 5W-30. Cependant, l’utilisation

des huiles conventionnelles répertoriées dans le tableau «Type d’huile moteur recommandé» peut être utilisée pour une utilisation typique, y compris les 5 premières heures de la période de rodage du moteur.

Si le générateur fonctionne à des températures extrêmes, reportez-vous au tableau «Type d’huile moteur recommandé».

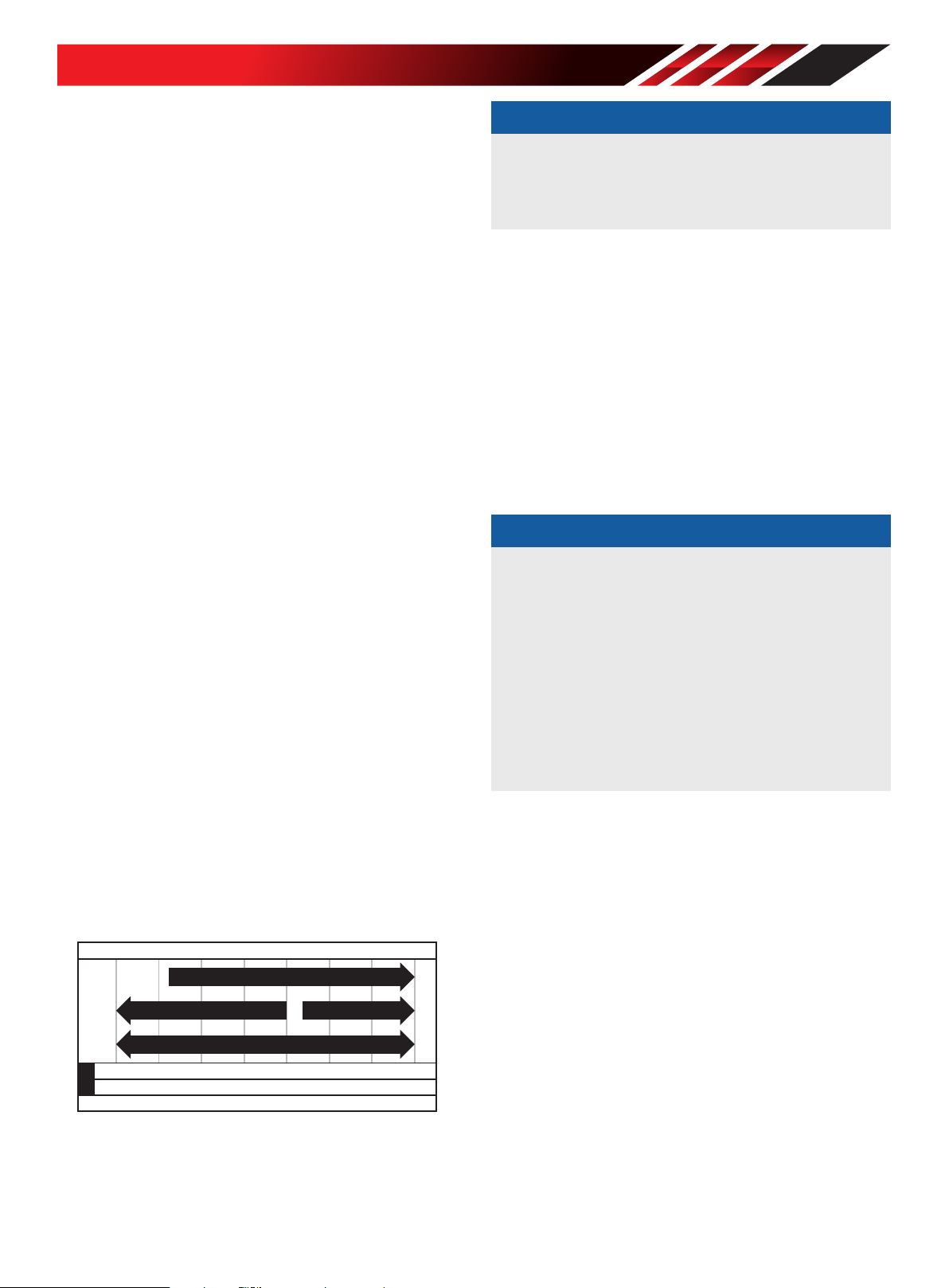

Type d’huile du moteur recommandé

10W-30

10W-405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15,6 26,7 37, 8 48,9

Température ambiante

80 100 120

5. Vériﬁez le niveau d’huile à moteur chaque utilisation et ajoutez-en si nécessaire.

MAX

JAUGE D'HUILE



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage.

Lorsque vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.

Page 16

ASSEMBLAGE



AVIS

Vériﬁez souvent le niveau d’huile pendant la période de rodage. Consultez le chapitre «Entretien» pour connaître les intervalles de service recommandés.

 MISE EN GARDE

Ce moteur est équipé d’une fonction de mise à l’arrêt du moteur si le niveau d’huile dans le carter moteur se situe en dessous du niveau de seuil.



AVIS

Les 5 premières heures de fonctionnement de cet équipement représentent la période de rodage. Durant cette période de rodage, faites fonctionner la génératrice à/ou sous 50% de sa puissance nominale en modiﬁant occasionnellement la charge aﬁn de permettre aux enroulements de stator de se réchauffer et se refroidir. Le réglage de la charge fera varier la vitesse du moteur et aidera à asseoir les garnitures de pistons. Après la période de rodage de cinq heures, changez l’huile.

Ajout de carburant

 DANGER

Les vapeurs d’essence sont hautement inﬂammables et extrêmement explosives.

N’allumez PAS ET NE fumez PAS de cigarettes. Un incendie ou une explosion peut provoquer des blessures graves ou mortelles.

Remplissez ou vidangez l’essence uniquement à l’extérieur dans un endroit bien aéré. NE remplissez PAS directement le réservoir à essence de la génératrice à la station-service. Utilisez un contenant approuvé pour transférer l’essence dans la génératrice.

N’utilisez jamais un contenant à essence, un réservoir à essence, ou tout autre article pour essence qui est endommagé ou semble endommagé.

NE remplissez PAS le réservoir à essence à l’excès. Gardez toujours l’essence éloignée des étincelles, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.



AVIS

Vous pourrez utiliser une huile synthétique après la période de rodage de 5 heures. L’utilisation de lubriﬁants synthétiques ne diminue pas l’intervalle de changement d’huile recommandé. Une huile5W-30 entièrement synthétique aidera au démarrage lors de température ambiante <5°C (41°F).

Utilisez de l’essence sans plomb propre et fraîche présentant un taux d’octane minimal de 87 et un contenu en éthanol 10% ou moins en volume. ybc

NE mélangez PAS l’huile à l’essence.

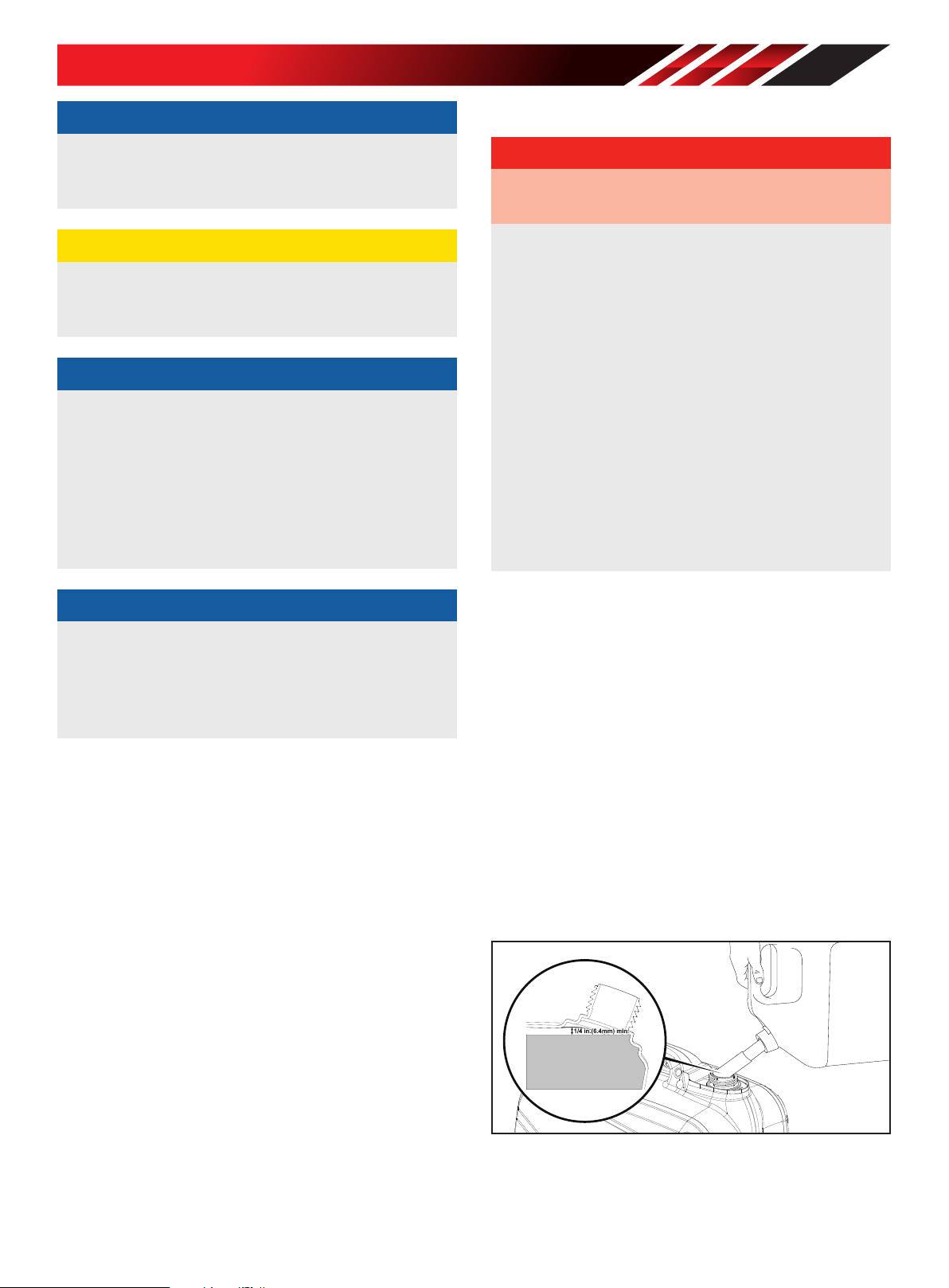

1. Ouvrez le bouchon d’essence.

2. Ajoutez lentement de l’essence dans le réservoir. Le réservoir est plein lorsque l’essence atteint le niveau du cercle rouge au ﬁltre d’essence ÉVITEZ DE TROP REMPLIR. L’essence peut augmenter de volume après le remplissage. Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’augmentation du volume de l’essence, mais il est toutefois recommandé de laisser encore plus d’espace. L’essence peut jaillir hors du réservoir lors de l’augmentation de volume en cas de trop-plein et compromettre la stabilité de fonctionnement de la génératrice.

Page 17

ASSEMBLAGE

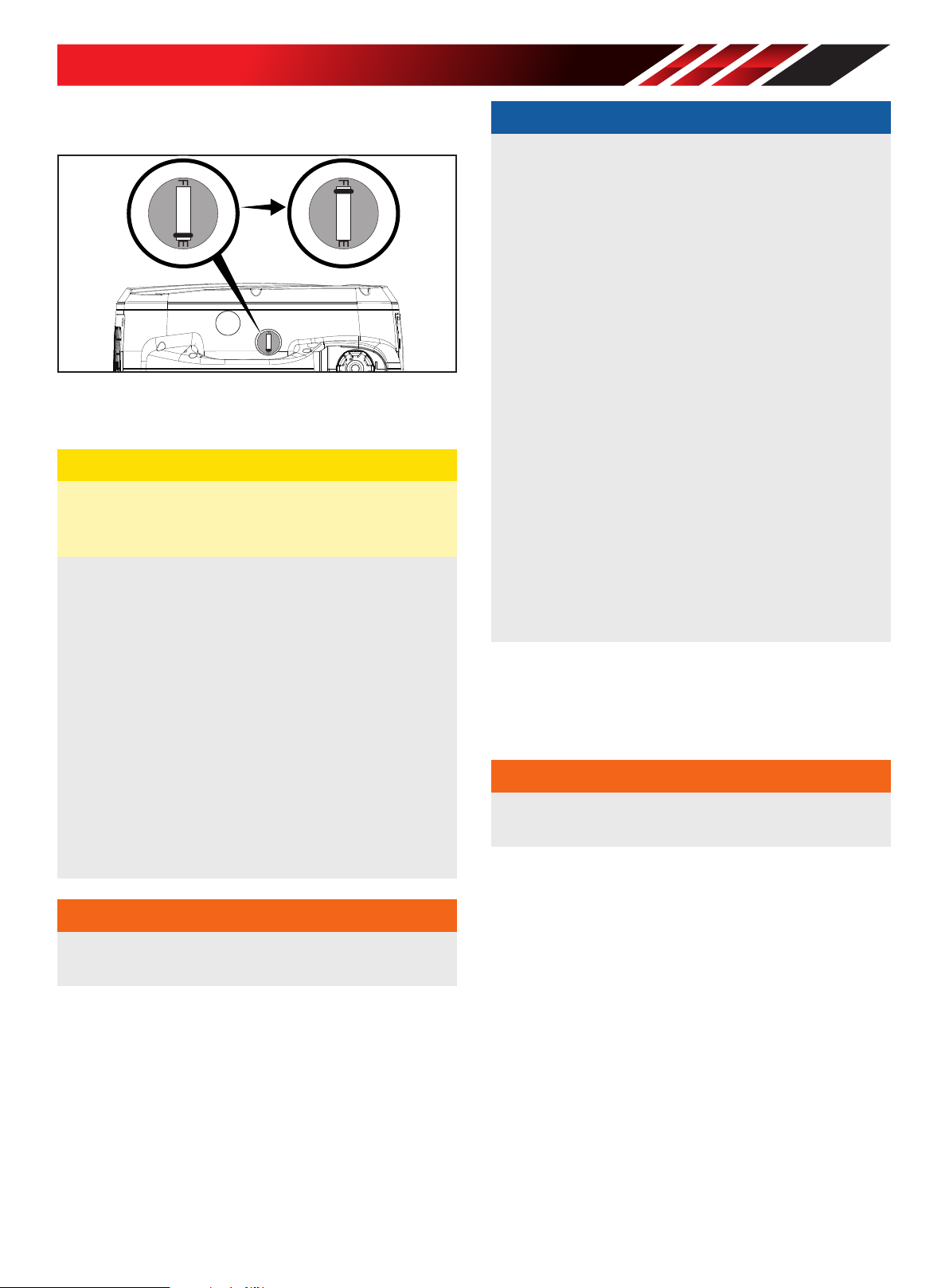

3. Le niveau de carburant approximatif est indiqué sur la jauge à carburant située en haut du réservoir.

Vide

4. Vissez le bouchon à essence et essuyez tout carburant renversé.

Complet

 MISE EN GARDE

Utilisez de l’essence sans plomb propre et fraîche présentant un indice d’octane minimum de 87 et un contenu en éthanol 10% ou moins en volume.

N’allumez PAS de cigarette et ne fumez pas pendant le remplissage du réservoir d’essence.

NE MÉLANGEZ PAS l’huile et l’essence.

NE remplissez PAS TROP le réservoir à essence. Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’augmentation du volume de l’essence.

NE remplissez PAS directement le réservoir à essence de la génératrice à la station-service. Utilisez un contenant de combustible approuvé pour transférer le carburant dans la génératrice.

NE remplissez PAS le réservoir à essence à l’intérieur.

NE remplissez PAS le réservoir à essence lorsque le moteur est en marche ou est chaud.

 AVERTISSEMENT

Un versement trop rapide d’essence par le ﬁltre d’essence peut entraîner un reﬂux d’essence vers l’opérateur.



AVIS

Le moteur de la génératrice fonctionne bien avec 10 % ou moins d’essence mélangée à l’éthanol. Lors de l’utilisation de mélanges éthanol-essence, il y a des problèmes à noter :

– L’essence-éthanol peut absorber plus d’eau que l’essence

seule.

– Ces mélanges d’éthanol peuvent éventuellement se

séparer, laissant de l’eau ou une pâte aqueuse dans le réservoir, le robinet de carburant et le carburateur. L’essence compromise peut être aspirée dans le carburateur et endommager le moteur et / ou créer des dangers potentiels.

– Si vous utilisez un stabilisateur de carburant, assurez-

vous qu’il est formulé pour fonctionner avec les mélanges d’éthanol / essence.

– Les dommages ou dangers causés par l’utilisation d’une

essence mélangée à l’éthanol à plus de 10 % en volume, d’une essence mal stockée et / ou de stabilisants mal formulés ne sont pas couverts par la garantie du fabricant.

Il est prudent de toujours fermer l’alimentation de carburant et de faire fonctionner le moteur jusqu’à épuisement de carburant après chaque utilisation. Consultez les instructions de rangement pour une inutilisation prolongée.

Mise à la terre

La mise à la terre de votre génératrice doit être faite correctement aﬁn d’éviter tout risque d’électrocution.

 AVERTISSEMENT

Une mise à la terre mal effectuée représente un risque d’électrocution.

Une borne de mise à la terre raccordée au panneau de la génératrice est fournie (consultez le chapitre « Commandes et caractéristiques » qui en détermine l’emplacement). Pour une mise à la terre rapportée, raccordez une longueur de câble de calibre12 américain (minimum) en cuivre entre la borne de mise à la terre de la génératrice et une tige en cuivre enfoncée dans le sol. Nous recommandons fortement de consulter un électricien qualiﬁé aﬁn d’assurer la conformité aux règlements d’électricité locaux.

Neutre ﬂottant *

– Le circuit neutre N’EST PAS raccordé électriquement au cadre

et mise à la terre de la génératrice.

– La génératrice (enroulement de stator) est isolée du cadre et

de la broche de mise à la terre du réceptacle CA.

Page 18

ASSEMBLAGE

– Les dispositifs électriques équipés d’une broche de mise à la

terre ne fonctionneront pas si la broche du réceptacle n’est pas fonctionnelle.

Neutre mis à la masse *

– Le circuit neutre EST raccordé électriquement au cadre et

mise à la terre de la génératrice.

– Le système de mise à la terre de la génératrice est raccordé

à l’entretoise du cadre inférieur située sous l’alternateur. Le système de mise à la terre est raccordé au câble neutre CA.

– Le circuit du neutre C.C. N’EST PAS connecté électriquement

au châssis ou à la masse du générateur.

* Consultez le chapitre «Fiche Technique» pour connaître son type de mise à la

terre.

Page 19

FONCTIONNEMENT

Emplacement de la génératrice

 AVERTISSEMENT

N’opérez JAMAIS la génératrice à l’intérieur d’un édiﬁce, d’un garage, d’un sous-sol, d’un vide sanitaire, d’un cabanon, d’un enclos ou d’un compartiment, y compris le compartiment de la génératrice d’un véhicule récréatif.

N’utilisez ou ne démarrez JAMAIS la génératrice à l’arrière d’un VUS, d’un campeur, d’une remorque, de l’arrière d’un camion (côtés réguliers, plateforme ou autre conﬁguration), sous des escaliers, dans une cage d’escalier, près d’un mur ou d’un édiﬁce ou dans un autre endroit qui ne permettra pas un refroidissement adéquat de la génératrice ou une sortie appropriée du système d’échappement.

N’opérez ou NE rangez PAS la génératrice dans des conditions humides comme sous la pluie ou la neige. Utilisez une génératrice dans des conditions humides pourrait entraîner des blessures graves ou la mort causées par une décharge électrique.

Dans certains États ou provinces, les génératrices peuvent devoir être enregistrées auprès de la Compagnie d’électricité lorsqu’elles sont utilisées sur les chantiers de construction et peuvent être assujetties à des règles et réglementations supplémentaires. Consultez les autorités municipales locales.

Les génératrices doivent toujours être opérées sur une surface plane au niveau en tout temps (même lorsqu’elles ne sont pas utilisées).

Les génératrices doivent avoir un dégagement d’au moins 1,5 m (5 pi) de tout matériel combustible.

Les génératrices doivent avoir un dégagement pour le ﬂux d’air d’au moins 91,4 cm (3 pi) sur tous les côtés pour permettre une performance de refroidissement adéquate, la maintenance et le service.

Placez toujours la génératrice dans un endroit bien ventilé. NE placez JAMAIS la génératrice à proximité des conduites d’entrée d’air ou à un endroit où des fumées d’échappement pourraient être aspirées dans des espaces occupés ou conﬁnés.

Prenez toujours en considération le vent et les courants d’air lors du positionnement de la génératrice.

Laissez toujours la génératrice refroidir adéquatement avant de la transporter ou de la ranger.

Omettre de suivre les précautions de sécurité appropriées pourrait entraîner des blessures corporelles, des dommages à la génératrice et annuler la garantie du fabricant.

 AVERTISSEMENT

Les gaz d’échappement et le silencieux seront chauds pendant le fonctionnement de la génératrice. Si un refroidissement ou un espace de circulation d’air n’est pas adéquat ou si la génératrice est bloquée ou contenue, les températures peuvent atteindre des degrés extrêmes ou causer un incendie.

 AVERTISSEMENT

Ne pas exposer à la pluie ou utiliser dans des endroits humides.

Gardez tous les objets à au moins 1,5 m (5 pieds) de la génératrice en tout temps. La chaleur de la surface du silencieux et du ﬂux d’échappement peut enﬂammer les matériaux combustibles.

 AVERTISSEMENT

Si vous devez opérer sous la pluie ou dans des endroits humides, NE PAS utiliser sans une protection adéquate des composants électriques.

L’utilisation d’un auvent de sécurité qui est ignifuge et fournira une ventilation adéquate pour le ﬂux d’échappement des moteurs peut être utilisée.

Protection contre les surtensions

Les dispositifs électroniques y compris les ordinateurs et tout appareil programmable utilisant des composants conçus pour fonctionner à l’intérieur d’une plage de tension restreinte peuvent être temporairement perturbés par les ﬂuctuations de tension. Comme il n’existe aucun moyen d’éviter les ﬂuctuations de tension, vous pouvez avoir recours aux étapes suivantes aﬁn de protéger votre équipement électronique sensible.

– Installez des parasurtenseurs à brancher UL1449 et répertoriés

CSA dans les prises alimentant votre équipement sensible. Les parasurtenseurs sont offerts avec une ou plusieurs prises. Ils sont conçus pour une protection contre presque toutes les ﬂuctuations de tension de courte durée.

Démarrage du moteur

1. Assurez-vous que la génératrice est déposée sur une surface plane et à niveau.

2. Débranchez toutes les charges électriques de la génératrice. Ne tentez jamais de démarrer ou arrêter la génératrice pendant que des dispositifs électriques y sont branchés ou sous tension.

Page 20

FONCTIONNEMENT

3. Tourner le levier de ventilation du bouchon du réservoir de carburant en position «ON» (marche).

4. Tournez le cadran sélecteur de carburant à fond sur la position « CHOKE » (Étrangleur).

5. Tirez lentement la corde du démarreur jusqu’à ce que vous ressentiez une résistance, puis tirez rapidement.



AVIS

Pour les moteurs à essence démarrant à une température ambiante normale : > 15 °C (59 °F) : Maintenez le cadran

sélecteur de carburant en position « CHOKE » (Étrangleur) pendant trois tractions sur le cordon de démarrage. Si le générateur ne démarre pas après la première traction sur le cordon de démarrage, tournez le cadran sélecteur de carburant sur la position « RUN » (Marche) pendant les trois tractions suivantes. Une utilisation excessive de l’étrangleur peut provoquer l’encrassement des bougies d’allumage et la noyade du moteur. Cela empêcherait le moteur de démarrer.



AVIS

Pour les redémarrages à essence avec un moteur chaud à une température ambiante chaude > 30 °C (86 °F) : Tournez le cadran sélecteur de carburant sur la

position « CHOKE » (Étrangleur) pendant une seule traction sur le cordon de démarrage. Si le générateur ne démarre pas après la première traction sur le cordon de démarrage, tournez le cadran sélecteur de carburant sur la position « RUN » (Marche) pendant les trois tractions suivantes. Une utilisation excessive de l’étrangleur peut provoquer l’encrassement des bougies d’allumage et la noyade du moteur. Cela empêcherait le moteur de démarrer.



AVIS

6. Dès que le moteur se réchauffe, déplacez le cadran sélecteur de carburant à la position « RUN » (en marche).

Pour les moteurs à essence démarrant à une température ambiante froide < 15 °C (59 °F) : Maintenez le sélecteur

de carburant en position « CHOKE » (Étrangleur) jusqu’à ce que le moteur démarre. Dès que le moteur démarre et tourne doucement, tournez le sélecteur de carburant à la position « RUN » (Marche). Par temps très froid, cela peut prendre plusieurs secondes.



AVIS

Si le moteur démarre, mais ne tourne pas, vériﬁez que la génératrice est bien sur une surface plane et à niveau. Le moteur est doté d’un détecteur de faible niveau d’huile qui empêche le moteur de tourner au-dessous d’un seuil critique.

Page 21

FONCTIONNEMENT

Raccordement des charges électriques

Laissez le moteur se stabiliser et se réchauffer pendant quelques minutes après le démarrage.

Branchez et mettez les charges électriques monophasées de 120 ou 240 VCA (le cas échéant) et 60Hz sous tension.

– NE raccordez PAS de charges à 3 phases à la génératrice.

– NE surchargez PAS la génératrice.

– Utilisez uniquement un cordon de mise à la terre de haute

qualité, isolé et compatible (3 ﬁls ou 4 ﬁls) dont la valeur nominale est égale ou supérieure (volts et ampères) à la prise de courant.

 AVERTISSEMENT

N’oubliez pas de brancher vos appareils directement dans la génératrice et ne branchez pas le cordon de la génératrice dans une prise électrique ou dans le panneau électrique de votre maison. Connectez une génératrice à vos lignes d’alimentation de la Compagnie d’électricité ou à une autre source d’alimentation, ce qui est appelé « retour de courant », est une pratique dangereuse qui peut être illégale dans plusieurs États / provinces et municipalités.

Cette action, si elle est effectuée incorrectement, peut endommager votre génératrice et vos appareils en plus d’entraîner un risque de blessures graves ou de décès pour vous ou pour un travailleur de la Compagnie d’électricité tentant de remettre le courant durant une panne dans le quartier qui pourrait faire face à une haute tension inattendue sur la ligne d’alimentation et subir une décharge fatale.

Ne surchargez pas la génératrice

Capacité

Suivez ces étapes simples pour calculer les puissances (watts) de fonctionnement et de démarrage nécessaires à vos besoins:

1. Choisissez des dispositifs électriques que vous planiﬁez faire fonctionner en même temps.

2. Faites le total de puissance de fonctionnement (watts) de tous ces dispositifs. Ce total représente la puissance (watts) dont vous aurez besoin pour faire fonctionner vos dispositifs.

3. Identiﬁez tous les dispositifs identiﬁés à l’étape1 ayant une puissance de démarrage la plus élevée. Ajoutez ce chiffre au nombre calculé à l’étape2. La puissance de démarrage est un surplus de puissance nécessaire au démarrage de certains équipements électriques. Suivez les étapes du chapitre «Gestion de puissance» pour garantir le démarrage d’un seul dispositif à la fois.

4. Si la puissance de sortie de la génératrice est coupée en raison d’une surcharge indiquée par le témoin clignotant de surcharge CA, réduisez la charge en débranchant un ou plusieurs appareils, puis appuyez sur le bouton de réinitialisation de la charge CA avant de redémarrer la génératrice pour obtenir un fonctionnement normal continu.

Que des blessures surviennent ou non, si elle est installée incorrectement et non conformément aux lois et aux codes applicables, vous pouvez être assujetti à des amendes ou la Compagnie d’électricité peut couper l’alimentation électrique de votre maison si elle découvre que vous effectuez ceci à votre domicile.

Si la génératrice est connectée au système électrique de l’édiﬁce, ces connexions doivent isoler l’alimentation de la génératrice de l’alimentation électrique. Il relève de votre responsabilité de vous assurer que l’électricité de votre génératrice ne retourne pas dans les lignes d’alimentation électrique. Ces connexions doivent être conformes avec toutes les lois et tous les codes. Consultez votre Compagnie d’électricité locale ou un électricien qualiﬁé pour installer adéquatement cette connexion.

Gestion de puissance

Utilisez la formule suivant pour convertir la tension électrique et l’intensité de courant électrique en watts:

V × A = Watts

Suivez les étapes suivantes pour ajouter une charge électrique et prolonger la durée de vie de votre génératrice et des dispositifs branchés:

1. Démarrez la génératrice sans charge électrique branchée.

2. Laissez fonctionner le moteur pendant plusieurs minutes pour lui permettre d’atteindre sa température.

3. Assurez-vous que tous les disjoncteurs sont en position de marche.

4. Branchez et mettez le premier dispositif sous tension. Il est conseillé de brancher le dispositif possédant la plus grande charge.

Page 22

FONCTIONNEMENT

5. Laissez le moteur se stabiliser.

6. Branchez et mettez le deuxième dispositif sous tension.

7. Laissez le moteur se stabiliser.

8. Répétez les étapes5 et 6 pour tous les autres dispositifs.



AVIS

Ne dépassez jamais la capacité spéciﬁée de la génératrice lorsque vous ajoutez des charges.

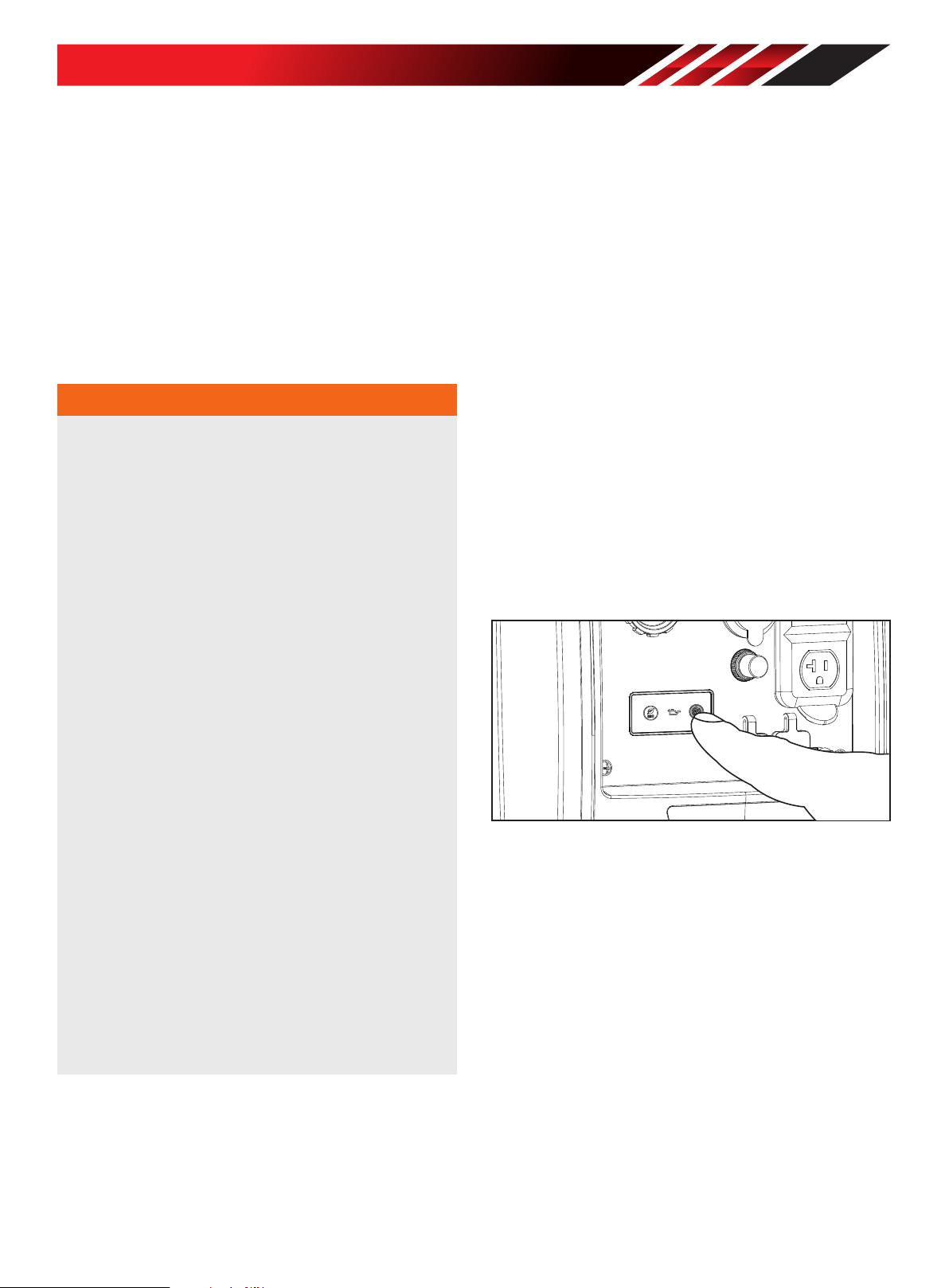

Mode économique

Bouton «Eco Mode» (mode économique) peut être activé pour économiser la consommation de carburant et le bruit de la génératrice en marche pendant les périodes de puissance électrique réduite. Le mode économique permet de faire passer la vitesse du moteur au ralenti pendant les périodes inactives.

La vitesse normale du moteur sera rétablie lors que des charges électriques seront branchées. Le moteur tourne continuellement à la vitesse normale si l’interrupteur du mode économique n’est pas activé.

 AVERTISSEMENT

Ne faites pas fonctionner un dispositif lorsqu’il est branché dans une sortie VCC.

L’exposition prolongée à l’échappement du moteur représente un risque de blessures graves ou mortelles.

 AVERTISSEMENT

Ne placez pas un dispositif à charger du côté de l’échappement de la génératrice. La chaleur extrême provenant de l’échappement risque d’endommager le dispositif et représente un risque possible d’incendie.

Fonctionnement en parallèle

Le modèle de Black Diamond BD201045 est prêt pour la mise en parallèle et fonctionner en parallèle avec un autre appareil de Champion aﬁn d’augmenter la puissance électrique totale. Un kit parallèle Champion (équipement en option) est requis pour le fonctionnement en parallèle. Le modèle 100319 ou 100333 est le modèle recommandé pour cet appareil. Pour obtenir la liste des modèles compatibles et commander une trousse de mise en parallèle, veuillez appeler le service à la clientèle au 1 888 373-8272 ou visitez le site internet au www.championpowerequipement.com.

 MISE EN GARDE

Vous ne devriez pas activer le mode économique lors de périodes de grande demande de puissance ou de ﬂuctuations temporaires.

Sortie 12 VCC commerciales pour automobiles

Les sorties de 12 VCC peuvent être utilisées pour alimenter des accessoires et d’autres prises de 12 VDC commerciales pour automobiles. Assurez-vous que la plage de tension d’entrée de votre dispositif se situe au moins entre 12 et 24 VCC.

Les instructions détaillées pour l’installation de la trousse de mise en parallèle et le fonctionnement des génératrices raccordées sont indiquées dans le manuel d’utilisation de la trousse de mise en parallèle.

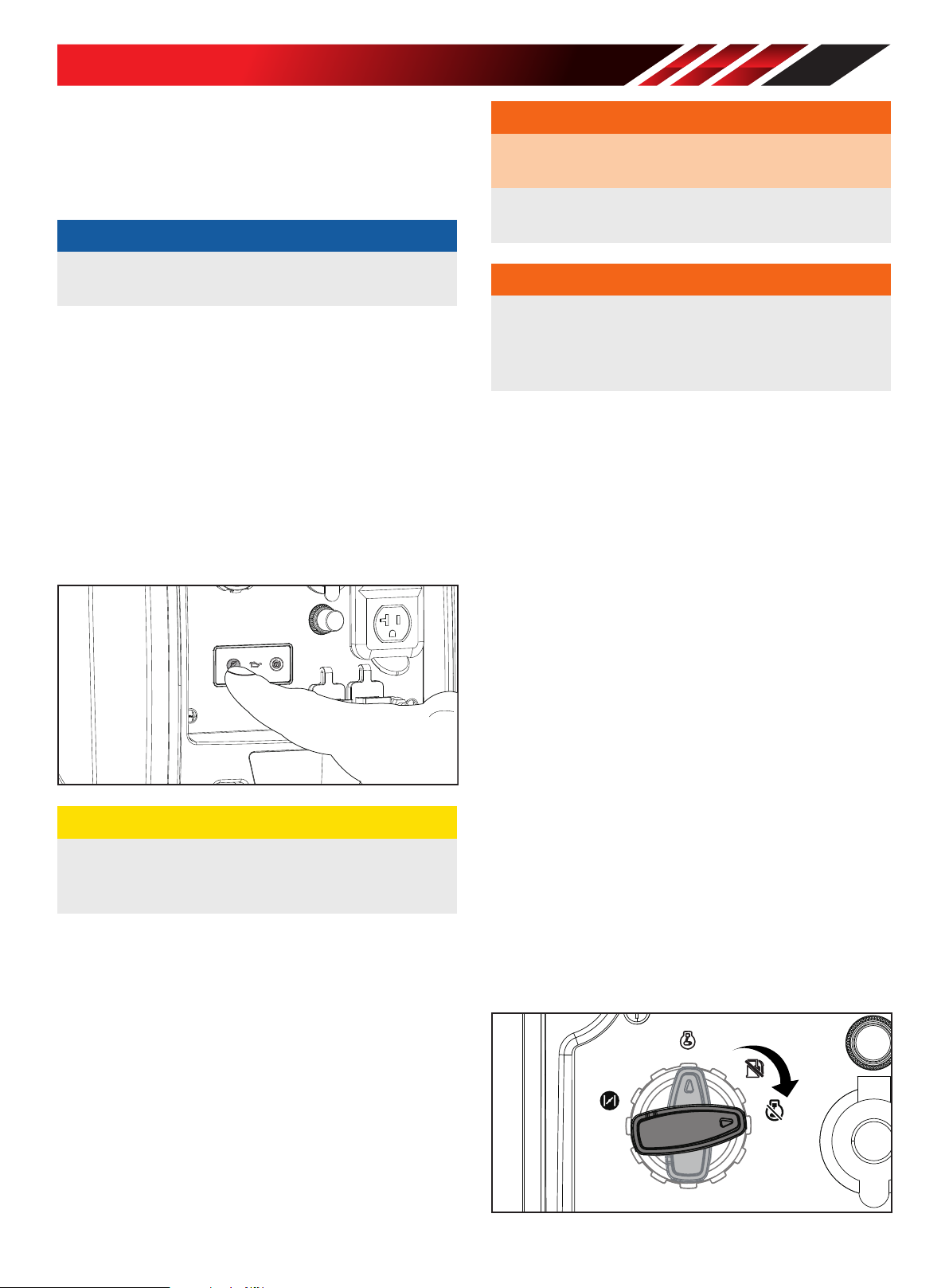

Arrêt du moteur

1. Éteignez et débranchez toutes les charges électriques. Ne démarrez ou n’arrêtez jamais la génératrice lorsque des dispositifs électriques y sont branchés ou sous tension.

2. Laissez fonctionner la génératrice sans charge pendant plusieurs minutes aﬁn de permettre la stabilisation des températures internes du moteur et de la génératrice.

3. Tournez le cadran sélecteur de carburant à fond sur la position « STOP » (Arrêt).

Page 23

FONCTIONNEMENT

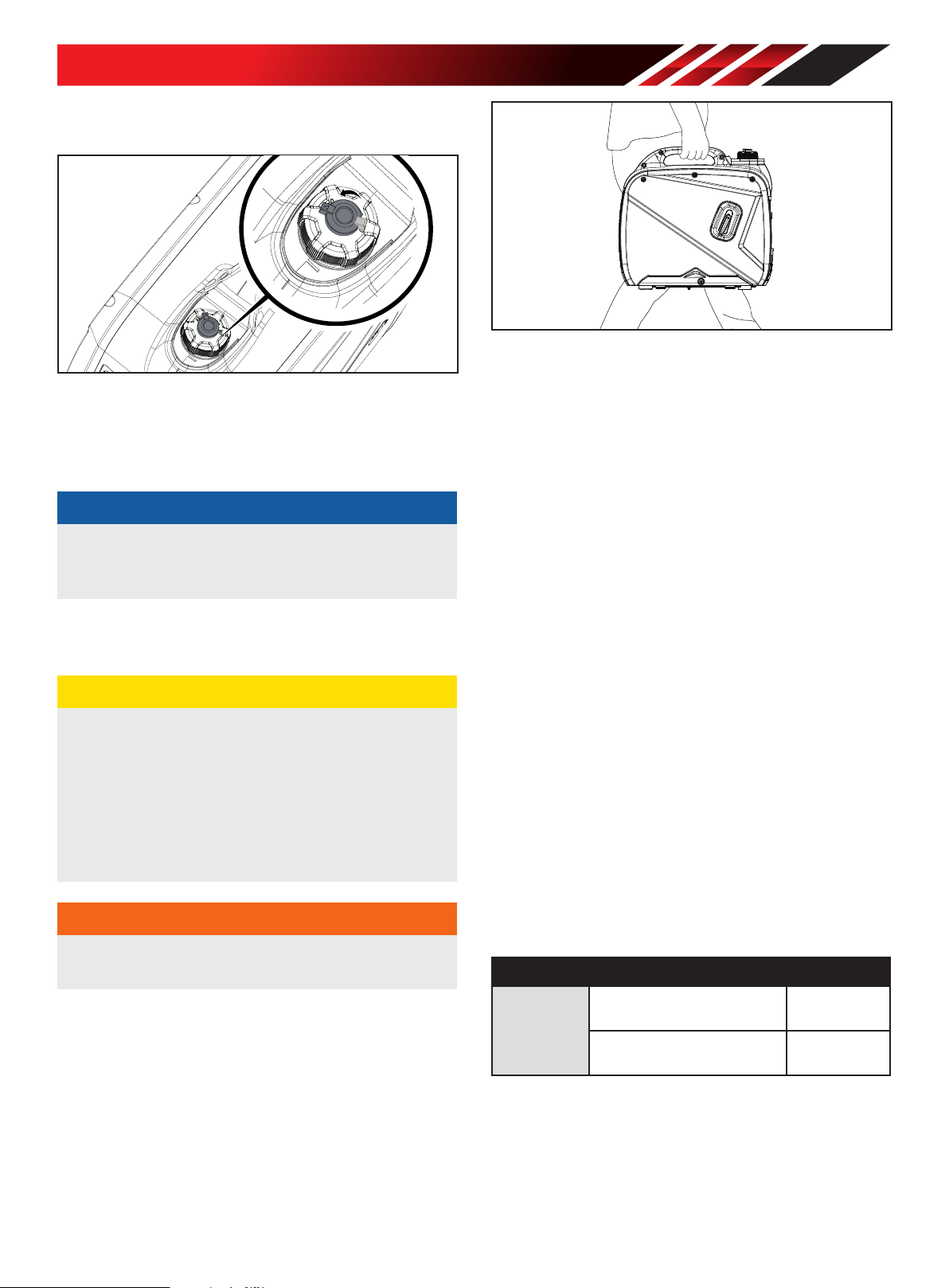

4. Tournez le levier d’évent du bouchon de carburant sur la position « OFF » (Fermé).

Important: Assurez-vous toujours que le sélecteur de carburant et l’évent du levier de carburant sont respectivement en position « STOP » (Arrêt) et « OFF » (Fermé) lorsque le générateur n’est pas utilisé.



AVIS

Si le moteur n’est pas utilisé pendant une période de deux (2)semaines ou plus, consultez le chapitre «Rangement» pour garantir un rangement sûr de la génératrice et du carburant.

Fonctionnement en haute altitude

La densité de l’air en haute altitude est inférieure à celle présente au niveau de la mer. La puissance du moteur est réduite, car le rapport air/carburant est inférieur. La puissance et le rendement du moteur seront réduits d’environ 3,5% à chaque élévation de 305m (1000pieds) au-dessus du niveau de la mer. À des altitudes élevées, une augmentation des émissions d’échappement peut également se produire en raison de l’enrichissement du rapport air/carburant. D’autres problèmes liés à la haute altitude peuvent se produire, notamment une difﬁculté de démarrage, une consommation de carburant accrue et l’encrassement des bougies.

Déplacement de la génératrice

 MISE EN GARDE

– Éteignez TOUJOURS la génératrice et assurez-vous que le

robinet à essence est fermé.

– Assurez-vous TOUJOURS que le moteur et le silencieux

sont refroidis avant de manipuler la génératrice de manière sécuritaire (habituellement de 15 à 30minutes).

– Ne pas laisser tomber ou frapper l’unité et ne pas la placer

sous des objets lourds.

 AVERTISSEMENT

Le non-respect de ces instructions peut entraîner des blessures ou des dommages à la génératrice.

Soulevez l’appareil à l’aide de la poignée de transport et déplacezvous à l’emplacement souhaité.

Pour atténuer les problèmes liés à l’altitude autres que la perte de puissance naturelle, Champion Power Equipment peut fournir un gicleur principal de carburateur pour haute altitude. Le gicleur principal de remplacement et les instructions d’installation peuvent être obtenus en communiquant avec notre équipe de soutien technique.

Le numéro de pièce et l’altitude minimale recommandée pour l’application du gicleur principal de carburateur pour haute altitude sont indiqués dans le tableau ci-dessous.

Pour sélectionner le gicleur principal pour haute altitude, il faut identiﬁer le modèle de carburateur. À cet effet, un code ﬁgure sur le côté du carburateur. Sélectionnez le numéro de pièce du gicleur principal approprié correspondant au code de carburateur ﬁgurant sur votre carburateur.

Code carb. No gicleur haute altitude

16100Z80011000A1

16161-Z900510-0000

16161-Z900610-0000

914 m. (3000pi)

1829 m. (6000pi)

Page 24

ENTRETIEN

 AVERTISSEMENT

Le fonctionnement de la génératrice à l’aide du gicleur principal de remplacement à une altitude inférieure àl’altitude minimale recommandée peut endommager lemoteur. Pour un fonctionnement à des altitudes inférieures, le gicleur principal d’origine fourni doit être utilisé. L’utilisation du moteur avec une conﬁguration de moteur inappropriée à une altitude donnée peut augmenter ses émissions et diminuer la performance et le rendement énergétique.

Assurez-vous que la génératrice reste propre et rangée correctement. Utilisez uniquement l’appareil sur une surface plane, à niveau et dans un environnement propre et sec. N’exposez PAS l’appareil à des conditions extrêmes, ou à des niveaux excessifs de poussière, de saletés, d’humidité ou de vapeurs corrosives.

 AVERTISSEMENT

N’utilisez jamais une génératrice endommagée ou défectueuse.

2. Utilisez une brosse souple pour éliminer saletés et huile.

3. Utilisez un compresseur d’air (25psi) pour éliminer saletés et débris de la génératrice.

4. Inspectez les bouches d’air et fentes de refroidissement pour vous assurer qu’elles sont propres et libres de débris.

Pour empêcher tout démarrage accidentel, retirez et mettez à la terre le ﬁl de la bougie avant d’effectuer tout entretien ou réparation.

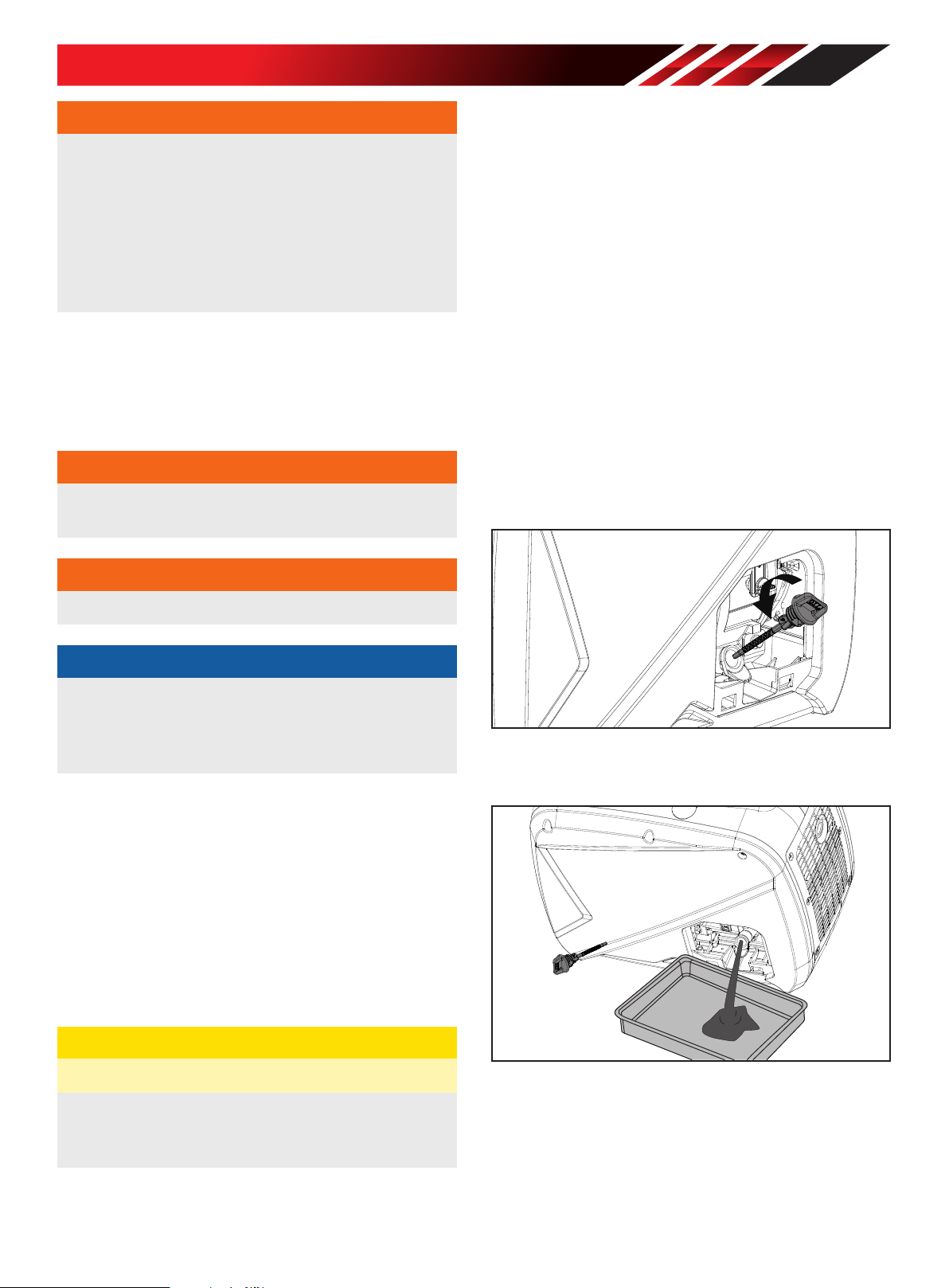

Changement d’huile pour moteur

Changez l’huile lorsque le moteur est chaud. Reportez-vous àla spéciﬁcation de l’huile pour sélectionner la qualité d’huile adaptée à votre environnement de fonctionnement.

1. Placez la génératrice sur un banc de travail ou une table.

2. Tournez la ﬁxation du couvercle d’accès à l’huile en position déverrouillée, puis retirez le couvercle.

3. Retirez le bouchon d’huile.

 AVERTISSEMENT

Un entretien inadéquat annulera votre garantie.



AVIS

Pour les dispositifs et systèmes de contrôle des émissions, lisez et comprenez vos responsabilités pour le service, comme indiqué dans l’énoncé de “Emission Control Warranty Statement “ de ce manuel.

Le propriétaire / opérateur est responsable de tout entretien périodique.

Exécutez assidument tout l’entretien planiﬁé.

Corrigez tout problème détecté avant d’utiliser votre génératrice.

Pour obtenir de l’aide au sujet des pièces et des réparations, communiquez avec notre équipe de soutien technique au 1 888 373-8272.

Nettoyage de la génératrice

4. Inclinez la génératrice sure le côté et laissez l’huile s’écouler complètement.

 MISE EN GARDE

NE pulvérisez PAS d’eau sur le génératrice.

L’eau peut s’inﬁltrer dans la génératrice par les fentes de refroidissement et endommager les enroulements. L’eau peut contaminer les circuits de carburant.

1. Utilisez un chiffon humide pour nettoyer les surfaces extérieures de la génératrice.

5. Ajoutez de l’huile comme indiqué sous Ajout d’huile du chapitre Assemblage. ÉVITEZ DE TROP REMPLIR. L’huile pour l’entretien routinier n’est pas fournie.

6. Remettez en place le bouchon de la jauge de remplissage d’huile et le couvercle.

Page 25

ENTRETIEN

7. Jetez l’huile usagée dans un centre de gestion des déchets approuvé.



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage. Si vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.

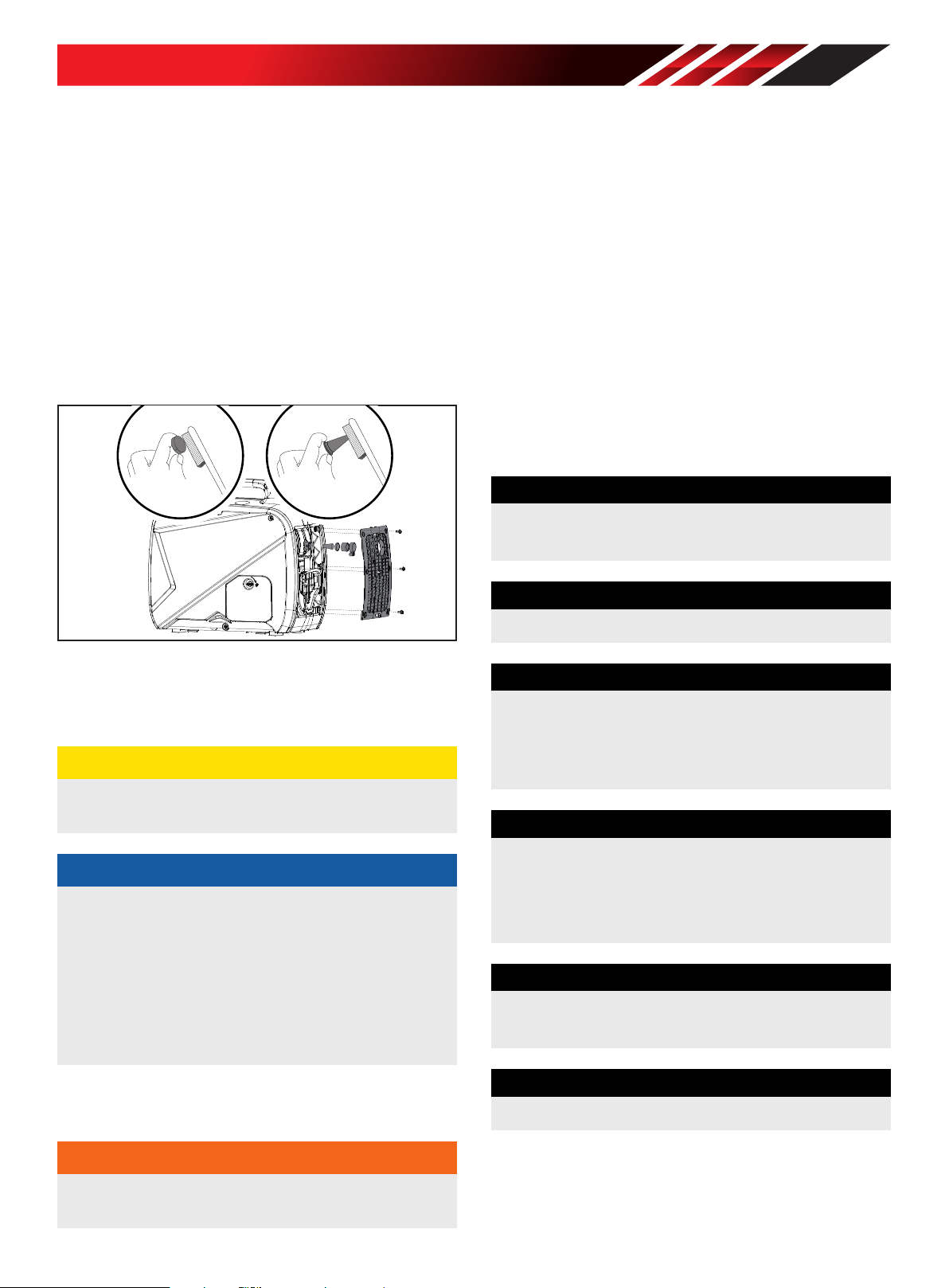

Nettoyage et réglage des bougies

1. Retirez le couvercle d’accès à la bougie d’allumage.

6. Reportez-vous aux sortes de bougies au chapitre Spéciﬁcations lors du remplacement de la bougie.

7. Réinstallez fermement la bougie.

8. Réinstallez le câble de la bougie.

9. Remettez en place le couvercle d’accès à la bougie d’allumage.

Nettoyage du ﬁltre à air

1. Déposer le couvercle latéral non rétractable.

2. Localisez le couvercle en plastique du ﬁltre à air. Desserrez la vis de ﬁxation, puis retirez le couvercle.

2. Retirez le câble de la bougie.

3. Utilisez un outil de démontage de bougie (inclus), ou une douille de 17 mm (non incluse) pour retirer la bougie.

4. Inspectez l’électrode de la bougie. Elle doit être propre et sans usure aﬁn de produire l’étincelle requise au démarrage.

5. Assurez-vous que l’écartement de l’électrode de la bougie est de 0,6 - 0,8mm (0,024 - 0,031po).

L’ÉCARTEMENT DE LA BOUGIE

3. Retirez l’élément en mousse.

4. Lavez-le avec un détergent liquide et de l’eau. Essorez-le dans un chiffon propre pour le sécher.

5. Imprégnez-le d’huile moteur propre.

6. Absorbez l’excédent d’huile en l’entourant dans un chiffon absorbant propre.

7. Placez le ﬁltre dans l’assemblage.

8. Remettez le couvercle du ﬁltre à air en l’enclenchant en position.

9. Installer de nouveau le couvercle pour l’entretien et serrer la vis du couvercle.

Page 26

ENTRETIEN

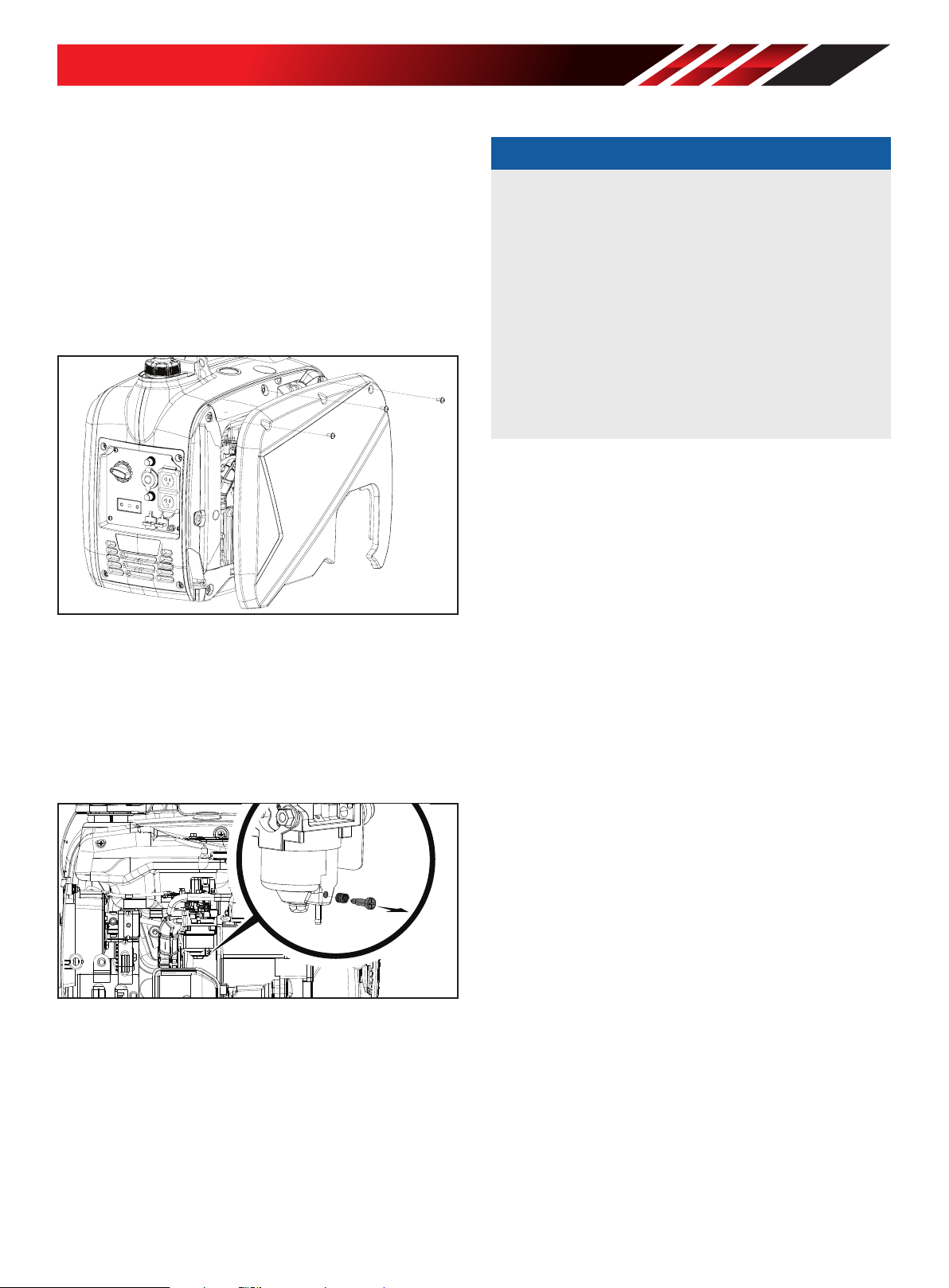

Nettoyage du pare-étincelles

1. Laissez refroidir complètement la génératrice avant d’effectuer l’entretien du pare-étincelles.

2. Retirez les 6 vis retenant la plaque de protection du côté du silencieux des gaz du générateur.

3. Desserrez la vis du collier de serrage du tuyau ﬂexible qui retient le pare-étincelles au silencieux des gaz. Retirez le collier de serrage, le couvercle de protection et le bloc d’insonorisation.

4. Retirez la grille du pare-étincelles.

5. Retirez soigneusement tous les dépôts de carbone de la grille du pare-étincelles avec une brosse métallique.

Le mélange d’air/carburant n’est pas modiﬁable. Toute modiﬁcation du limiteur de régime risque d’endommager votre génératrice et vos dispositifs électriques en plus d’annuler votre garantie. Appelez notre équipe de soutien technique au 1 888 373-8272 pour obtenir des renseignements concernant vos besoins d’entretien ou de réglage.

Programme d’entretien

Respectez les intervalles d’entretien indiqués au tableau d’entretien suivant.

Effectuez des entretiens plus fréquents si vous utilisez votre génératrice sous des conditions difﬁciles.

Appelez notre équipe de soutien technique au 1 888 373-8272 pour connaître le détaillant certiﬁé le plus près de chez vous concernant vos besoins d’entretien du moteur ou de votre génératrice.

CHAQUE 8HEURES OU AVANT CHAQUE UTILISATION

 Vériﬁcation du niveau d’huile  Nettoyage autour de l’admission d’air et du silencieux

6. Remplacez le pare-étincelles s’il est endommagé.

7. Positionnez le pare-étincelles sur le silencieux, puis ﬁxez-le en inversant les étapes ci-dessus.

 MISE EN GARDE

Ne pas nettoyer le pare-étincelles nuira au rendement du moteur.



AVIS

Les lois fédérales et régionales ainsi que les règlements d’administration publique stipulent le moment et l’endroit où des pare-étincelles sont requis. Lorsque commandés, les pare-étincelles sont exigés pour le fonctionnement de cette génératrice sur les réserves forestières nationales. En Californie, cette génératrice ne doit pas être utilisée sous aucun couvert forestier, brousse ou tapis herbacé sans avoir équipé le moteur d’un pare-étincelles.

5PREMIÈRES HEURES (RODAGE)

 Changement d’huile

TOUTES LES 50HEURES OU ANNUELLEMENT

 Nettoyage du ﬁltre à air  Changez l’huile si l’appareil est utilisé dans des conditions

d’exploitation intenses ou dans des environnements très chauds

TOUTES LES 100HEURES OU ANNUELLEMENT

 Changement d’huile  Nettoyer/régler la bougie  Nettoyer le pare-étincelles  Nettoyez le ﬁltre du robinet d’alimentation en combustible *

TOUTES LES 250HEURES

 Nettoyer la chambre de combustion *  Vériﬁer/régler le jeu de soupape *

Réglage du limiteur de régime

 AVERTISSEMENT

Toute modiﬁcation du réglage du limiteur de régime effectué en usine annulera votre garantie.

TOUS LES 3ANS

 Remplacement du conduit d’essence *

* À effectuer par des propriétaires connaissants et expérimentés ou dans un centre

de gaz propane certiﬁé.

Page 27

RANGEMENT

 AVERTISSEMENT

Les précautions suivantes doivent être suivies pour éviter l’allumage accidentel ou involontaire de votre génératrice pendant les périodes d’entreposage :

– Lors de l’entreposage du générateur, assurez-vous que le

cadran sélecteur de carburant est sur la position « STOP » (arrêt).

Rangement à court terme (jusqu’à 30 jours)

Le mélange d’essence-éthanol contenu dans un réservoir de carburant a une durée limite de stockage pouvant atteindre une année en y ajoutant des stabilisateurs de carburant correctement formulés et si le carburant est rangé dans un endroit frais et sec. Le carburant contenu dans le carburateur peut toutefois s’agglutiner et obstruer le carburateur si ce dernier n’est pas utilisé ou vidangé dans les 2 à 4 semaines.

Si la génératrice est utilisée dans les 2 semaines, suivez les étapes du chapitre Arrêt du moteur.

1. Si la génératrice n’est pas utilisée pendant 2 à 4 semaines, assurez-vous que tous les appareils sont débranchés de la génératrice.

Rangement à court terme (30 jours à 1 an)

Le mélange d’essence-éthanol contenue dans le réservoir d’essence a une durée de conservation pouvant atteindre 1 an maximum pourvu qu’elle contienne une formule adéquate de stabilisateur de carburant et qu’elle soit rangée dans un endroit frais et sec.

1. Assurez-vous que tous vos dispositifs sont débranchés de la génératrice.

2. Ajoutez un stabilisateur de carburant correctement formulé dans le réservoir d’essence.

3. Démarrez le moteur en suivant les instructions du chapitre Démarrage du moteur.

4. Faites fonctionner la génératrice pendant 10 minutes de manière à ce que l’essence traitée circule dans le circuit de carburant et le carburateur.

5. Arrêtez le moteur en tournant le cadran sélecteur de carburant sur la position « Gasoline Valve Off » (Robinet d’essence fermé).

2. Démarrez la génératrice comme indiqué au chapitre « Démarrage du moteur ».

3. Tournez le cadran sélecteur de carburant sur la position « Gasoline Valve Off » (Robinet d’essence fermé).

4. Laissez le moteur tourner jusqu’à l’épuisement de carburant.

5. Tournez le cadran sélecteur de carburant à fond sur la » position « STOP » (Arrêt).

6. Laissez refroidir le moteur dès que le carburant est épuisé et que le moteur s’est arrêté.

7. Tournez le cadran sélecteur de carburant à fond sur la » position « STOP » (Arrêt).

8. Localisez la bougie d’allumage en vous reportant à la section Nettoyage et réglage de la bougie d’allumage.

9. Retirez la bougie et versez environ 15 ml (1 c. à table) d’huile dans le cylindre.

10. Tirez LENTEMENT le lanceur à rappel pour faire tourner le moteur et permettre la distribution et la lubriﬁcation du cylindre.

11. Remettez la bougie d’allumage en place comme indiqué dans la section Nettoyage et réglage de la bougie d’allumage.

12. Nettoyez la génératrice comme indiqué au chapitre Nettoyage de la génératrice.

13. Rangez la génératrice dans un endroit frais et sec et à l’abri des rayons directs du soleil.

Page 28

RANGEMENT

Rangement à long terme (plus d’un an)

Pour une durée de rangement de plus d’un an, vous devez vider complètement l’essence du réservoir de carburant et du carburateur.

1. Assurez-vous que tous vos appareils sont débranchés de la génératrice.

2. Déposez la génératrice sur des blocs pour pouvoir glisser un bac ou un contenant de récupération d’essence approprié sous la génératrice.

3. Retirez le couvercle d’entretien.

Préparation après le rangement



AVIS

Si la génératrice a été mal entreposée pendant plus de 30 jours avec un mélange d’essence-éthanol dans le réservoir d’essence et/ou le carburateur, tout le carburant doit être vidangé et le carburateur doit être soigneusement nettoyé de tout résidu d’éthanol. Ce processus comporte des tâches techniques avancées. Pour obtenir une assistance, veuillez appeler l’équipe de notre support technique au 1 888 373-8272.

Si le réservoir d’essence et le carburateur ont été correctement vidés de la totalité du mélange d’essence-éthanol avant l’entreposage de la génératrice, suivez les étapes ci-dessous en ﬁn d’entreposage.

1. Assurez-vous que le sélecteur de démarrage facile est à la position « STOP » (arrêt).

2. Ajoutez de l’essence dans la génératrice comme indiqué au chapitre Ajout de combustible.

3. Déplacez le sélecteur de démarrage facile à la position « START » (démarrage).

4. Tournez le cadran sélecteur de carburant à la position « RUN » (en marche).

5. Utilisez un tournevis à tête cruciforme pour dévisser la vis de vidange sur trois (3) tours complets vers la gauche. Le carburant se vidangera par une tubulure transparente située sous la génératrice. Assurez-vous que le carburant se vide dans un contenant approprié.

6. Lorsque le carburant ne circule plus dans la tubulure transparente, serrez fermement la vis de vidange en la tournant dans le sens des aiguilles d’une montre. Jetez l’essence vidangée conformément aux règlements et directives locales.

4. Après 5 minutes, vériﬁez les aires du carburateur et du ﬁltre à air à la recherche de fuites d’essence. En présence de fuites, démontez le carburateur, nettoyez-le et réinstallezle. Si aucune fuite n’est apparente, tournez le sélecteur de démarrage facile à la position « STOP » (arrêt).

5. Vériﬁez le niveau d’huile et ajoutez de l’huile fraîche et propre si nécessaire. Consultez le chapitre Spéciﬁcations de l’huile pour savoir quelle huile choisir.

6. Vériﬁez le ﬁltre à air et délogez toutes les obstructions, comme les insectes et les toiles d’araignées. Au besoin, nettoyez le ﬁltre à air comme indiqué au chapitre Nettoyage du ﬁltre à air.

7. Démarrez la génératrice comme indiqué au chapitre Démarrage de la génératrice.

7. Tournez le cadran sélecteur de carburant à la position « STOP » (arrêt).

8. Suivez les étapes 8 à 13 du chapitre Rangement à court terme.

Page 29

FICHE TECHNIQUE

Spéciﬁcations de la génératrice

Modèle de génératrice .................................. BD201045

Type de démarrage..........................................Manuel

Watts (démarrage / fonctionnement) .................. 2300/1850

VCA .............................................................. 120

A/CA à 120 ..................................................... 15,4

VCC ............................................................... 12

A/CC ................................................................8

Fréquence ....................................................60Hz

Phase .........................................................Simple

Type de mise à la terre ..........Neutre ﬂottant / Système ﬂottant

Poids ............................................... 21,9 kg (48,3 lb)

Longueur .........................................49,9 cm (19,6 po)

Largeur ......................................... 29,4 cm (11,6 po)

Hauteur ...........................................45,9 cm (18,1 po)

Spéciﬁcations du moteur

Modèle ......................................................... R80-i

Déplacement ................................................80 cm3

Type ............................. Soupape en tête, cycle à 4temps

Spéciﬁcations de la bougie

Type MEO ............................................ TORCH A5RTC

Type de remplacement ................NGK CR6HSA ou équivalent

Jeu ................................0,6 - 0,8mm (0,024 - 0,031po)

Spéciﬁcations de soupape

Jeu d’admission ............... 0,05 - 0,15mm (0,002 - 0,006po)

Jeu d’échappement ...........0,05 - 0,15mm (0,002 - 0,006po)



AVIS

La température modiﬁe les propriétés de l’huile et le rendement du moteur. Changez le type d’huile à moteur utilisé en fonction de la température et conformément aux besoins spéciﬁques du moteur.

Spéciﬁcations du carburant

Utilisez de l’essence sans plomb propre et fraîche présentant un indice d’octane minimum de 87 et un contenu en éthanol 10% ou moins en volume. N’UTILISEZ PAS E15 ou E85. ÉVITEZ DE TROP REMPLIR.

Capacité d’essence ..................................4,2 L (1,1 gal)

Spéciﬁcations de la température

Températures comprises

de demarrage (° C / ° F) .......................-15 to 40 / 5 to 104



AVIS

Message important concernant la température. Votre produit a été conçu et cadencé pour un fonctionnement continu sous des températures ambiantes pouvant atteindre jusqu’à 40° C (104° F). Si nécessaire, votre produit peut être utilisé à des températures comprises entre -15° C (5° F) et 50° C (122° F) pendant de courtes périodes. Toute exposition à des températures non compris dans cette plage pendant le rangement, vous devrez attendre que la température se retrouve dans cette plage avant l’utilisation. En toutes circonstances, le produit doit toujours être utilisé à l’extérieur, dans un endroit bien aéré, loin des portes, fenêtres et bouches d’aération.

Spéciﬁcations de l’huile

ÉVITEZ DE TROP REMPLIR.

Type ....................................* Voir le tableau ci-dessous

Capacité ........................................ 350 ml (11,8 oz liq)

Type d’huile du moteur recommandé

10W-30

10W-405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15,6 26,7 37,8 48,9

Température ambiante

80 100 120

Avertissement d’Industrie Canada : ICES–002

Ce dispositif est conforme aux normes applicables au matériel radio exempté de licence.

Le fonctionnement est assujetti aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d’interférences nuisibleset

2. Cet appareil doit être capable de recevoir différentes interférences, y compris les interférences susceptibles de provoquer un mauvais fonctionnement.

Page 30

DÉPANNAGE

Problème Cause Solution

Pas de carburant. Ajoutez du carburant. Bougie défectueuse. Remplacez la bougie.

Remplissez le carter au niveau approprié.

La génératrice ne démarre pas.

La génératrice démarre, mais le moteur ne tourne pas rondement.

La génératrice s’arrête en cours de fonctionnement.

La génératrice ne livre pas sufﬁsamment de puissance ou surchauffe.

Aucune sortie de courant continu.

Le moteur s’arrête ou tombe en panne.

Déclenchement répétitif du disjoncteur.

Faible niveau d’huile.

Le ﬁl de la bougie est lâche. Raccordez fermement le câble sur la bougie. La valve de carburant est fermée. Ouvrez la valve de carburant. Le carburant est vieux ou il y a de l’eau

dans le carburant. Le moteur est inondé de carburant. Laissez reposer l’appareil pendant 10minutes.

Étrangleur en mauvaise position.

Le ﬁltre à air est sale. Nettoyez ou remplacez le ﬁltre à air. La valve de carburant est sale. Nettoyez la valve de carburant. Pare-étincelles obstrué. Nettoyez le pare-étincelles. Panne d’essence. Remplissez le réservoir d’essence.

Faible niveau d’huile.

Pare-étincelles bouché. Pare-étincelles propre.

La génératrice est surchargée.

Le ﬁltre à air est sale. Nettoyez ou remplacez le ﬁltre à air.

Étrangleur en mauvaise position.

Raccordement du câble inadéquat. Vériﬁez tous les raccordements. Assurez-vous que le disjoncteur est

enclenché.

Le câblage est lâche.

Surcharge CA: le bouton est allumé en rouge

Autre. Appelez le service d’assistance téléphonique. Limiteur de régime défectueux. Appelez le service d’assistance téléphonique. La valve du carburant est sale. Nettoyez la valve du carburant. Le carburateur est sale et pauvre. Appelez le service d’assistance téléphonique.

Étrangleur en mauvaise position.

Surcharge.

Cordons ou dispositif défectueux.

Le disjoncteur est trop chaud.

Placez la génératrice sur une surface plane et à niveau.

Vidangez le carburant et remplissez avec du carburant frais.

Tournez le cadran sélecteur de carburant sur la position « RUN » (Marche).

Remplissez le carter au niveau approprié. Placez la génératrice sur une surface plane et à niveau.

Révisez vos charges et ajustez-les. Consultez le chapitre «Raccordement de charges électriques».

Tournez le cadran sélecteur de carburant sur la position « RUN » (Marche).

Réarmez le disjoncteur. Vériﬁez tous les disjoncteurs.

Inspectez et ﬁxez fermement tous les raccordements de câblage.

Réduisez la charge CA et appuyez sur le bouton de réinitialisation de surcharge jusqu’à ce qu’il s’allume en vert.

Tournez le cadran sélecteur de carburant sur la position « RUN » (Marche).

Révisez vos charges et ajustez-les. Consultez le chapitre «Raccordement de charges électriques».

Assurez-vous que les câbles ne sont pas endommagés, dénudés ou éraillés. Remplacez le dispositif défectueux.

Laissez reposer l’appareil pendant cinq (5) minutes.

Pour plus de soutien technique:

équipe de soutien technique Numéro sans frais: 1 888 373-8272

Page 31

GARANTIE

CHAMPION POWER EQUIPMENT GARANTIE LIMITÉE DE TROIS (3) ANS

Conditions de la garantie

Pour enregistrer votre produit pour bénéﬁcier de la garantie et du service téléphonique d’assistance technique à vie GRATUIT,

veuillez visiter :

https://www.championpowerequipment.com/register

Pour terminer l’enregistrement, vous devez inclure une copie du reçu de caisse comme preuve d’achat. Une preuve d’achat est requise pour bénéﬁcier du service de garantie. Veuillez enregistrer

votre produit dans les dix (10) jours suivant son achat.

Garantie de réparation et de remplacement

CPE garantit à l’acheteur original que les composants mécaniques et électriques seront exempts de défauts de matériau et de fabrication pour une période de trois ans (pièces et main-d’œuvre) à partir de la date d’achat initiale et de 270 jours (pièces et maind’œuvre) pour un usage commercial et industriel. Les frais de transport du produit pour réparation ou remplacement en vertu de cette garantie sont de la seule responsabilité de l’acheteur. Cette garantie n’est valable que pour l’acheteur initial et n’est pas

transférable.

Ne pas rapporter le produit sur le lieu d’achat

Communiquez avec le soutien technique et CPE diagnostiquera tout problème par téléphone ou par courriel. Si le problème ne peut être résolu de cette manière, CPE autorisera, à sa discrétion, l’évaluation, la réparation ou le remplacement de la pièce ou du composant défectueux dans un centre de services CPE. CPE vous fournira un numéro de cas dans le cadre du service de garantie. Veuillez le conserver pour référence ultérieure. Les réparations ou remplacements effectués sans autorisation préalable, ou dans un établissement de réparations non autorisé, ne sont pas couverts

par cette garantie.

Exclusions de la garantie

Cette garantie ne couvrira pas les réparations et équipements suivants :

Usure normale

Les produits contenant des composants mécaniques ou électriques doivent faire l’objet d’un entretien périodique pour bien fonctionner. Cette garantie ne couvre pas les réparations quand l’usure normale a épuisé la durée de vie utile d’une pièce ou de

l’équipement complet.

Installation, utilisation et entretien

Cette garantie ne s’appliquera pas aux pièces et/ou à la maind’œuvre s’il appert que le produit a été mal utilisé, a manqué d’entretien, a fait l’objet d’un accident, ou encore s’il a été malmené, chargé au-delà des limites du produit, modiﬁé, mal installé ou mal connecté à un composant électrique. L’entretien normal n’est pas couvert par cette garantie. Il n’est pas nécessaire qu’il soit effectué à un établissement ou par une personne autorisé

par CPE.

Autres exclusions

Cette garantie exclut :

– les défauts apparents portant notamment sur la peinture et les

décalques, etc.,

– les articles d’usure tels que les éléments ﬁltrants, joints

toriques, etc., – les accessoires tels que les housses de rangement, – les défauts dus à des catastrophes naturelles et autres

événements majeurs au-delà du contrôle du fabricant, – les problèmes causés par des pièces autres que celles de

Champion Power Equipment.

Le cas échéant, cette garantie ne s’applique pas aux produits utilisés comme source électrique de base pour remplacer les

services publics.

Limites de la garantie implicite et des dommages indirects

Champion Power Equipment décline toute obligation en matière de réclamations concernant le temps perdu, l’utilisation de ce produit, le fret ou toute autre réclamation secondaire ou indirecte découlant de l’utilisation de ce produit par quiconque. CETTE GARANTIE ET LES GARANTIES CI-JOINTES DES SYSTÈMES ANTIPOLLUTION DE L’EPA DES ÉTATS-UNIS, ET/OU CARB (SI APPLICABLES) REMPLACENT TOUTES LES AUTRES GARANTIES, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER. Les produits fournis en remplacement seront soumis à la garantie du produit original. La durée de la garantie du produit échangé sera calculée en fonction de la date d’achat du produit original. Cette garantie vous donne certains droits, lesquels peuvent varier d’un état ou d’une province à l’autre. Il se peut que vous ayez des droits autres que ceux qui sont énoncés dans la garantie, selon

votre état ou votre province.

Coordonnées

Adresse Mid-States Distributing, LLC. 2800 Meacham Blvd. Fort Worth, TX 76137 É.-U. www.championpowerequipment.com

Service à la clientèle Ligne sans frais : 1 888 373-8272

[email protected]

*Sauf s’il est stipulé autrement dans toute Garantie sur les Systèmes de Contrôle des Émissions (le cas échéant) pour le Système de Contrôle des Émissions : U.S. Environment Protection Agency (EPA) et/ou California Air Resources Board (CARB). Quelle que soit la garantie qui s’applique pour la plus longue période, soit cette garantie limitée de 3 ans ou la Garantie sur les Systèmes de Contrôle des Émissions applicable, annulera et remplacera l’autre garantie.

Page 32

GARANTIE DU SYSTÈME ANTIPOLLUTION DE CHAMPION POWER EQUIPMENT, INC. (CPE)

ET DE L’AGENCE DE PROTECTION ENVIRONNEMENTALE DES ÉTATS-UNIS (E.P.A. DES É.-U.)

Votre moteur Champion Power Equipment (CPE) répond aux normes d’émissions de l’EPA des É.-U.

VOS DROITS ET OBLIGATIONS CONCERNANT LA GARANTIE :

L’EPA des É.-U. et CPE sont heureuses de vous d’expliquer la garantie des systèmes de contrôle des émissions fédéraux de votre petit moteur de véhicule hors route et d’équipement motorisé de 2021. Les nouveaux moteurs et équipements doivent être conçus, construits et équipés, au moment de la vente, de manière à répondre à la réglementation des petits moteurs hors route de l’EPA des É.-U. CPE garantit le système antipollution du moteur de votre petit véhicule hors route et de votre équipement pour la période décrite ci-dessous, pourvu

qu’il n’ait pas été utilisé de manière abusive, négligé, modiﬁé sans approbation ou mal entretenu. Votre système antipollution doit comprendre des pièces comme un carburateur, un système d’injection, un système d’allumage, un pot

catalytique et des canalisations de carburant. Il doit aussi être équipé de tuyaux, courroies, connecteurs et autres ensembles reliés aux émissions. Si une défectuosité couverte par la garantie survient, CPE réparera le moteur de votre petit véhicule hors route sans frais, y compris le diagnostic, les pièces et la main-d’œuvre.

COUVERTURE DE LA GARANTIE DU SYSTÈME ANTIPOLLUTION DU FABRICANT :

Le système antipollution est garanti pendant deux (2) ans et sous réserve des clauses indiquées ci-dessous. Si, pendant la période de couverture de la garantie, une pièce reliée aux émissions de votre moteur présente un défaut de matériaux ou de main-d’œuvre, CPE réparera ou remplacera cette pièce.

RESPONSABILITÉS DU PROPRIÉTAIRE CONCERNANT LA GARANTIE :

Comme propriétaire d’un petit véhicule hors route, vous êtes responsable d’effectuer l’entretien exigé comme indiqué dans votre manuel d’utilisation. CPE vous recommande de conserver tous vos reçus d’entretien de votre petit véhicule hors route, mais CPE ne peut pas refuser unilatéralement la réparation au titre de la garantie à cause de l’absence de reçus ou parce que vous n’avez effectué les entretiens planiﬁés.

Comme propriétaire d’un petit véhicule hors route, vous devez toutefois être informé que CPE peut refuser de réparer ou de remplacer une pièce de votre petit véhicule hors route couverte par la garantie si sa défectuosité survient à cause d’une utilisation abusive, d’une négligence, d’un entretien inadéquat ou d’une modiﬁcation non approuvée.

Vous êtes responsable du transport de votre petit véhicule hors route vers un centre de réparations agréé de CPE ou un autre centre de réparations comme décrit sous la clause (3), article (f) ci-dessous, un détaillant CPE ou CPE situé à Santa Fe Springs en Californie dès que le problème survient. Les réparations au titre de la garantie doivent être faites dans un délai raisonnable sans toutefois dépasser 30 jours.

Pour toutes questions concernant vos droits et responsabilités concernant votre garantie, communiquez avec :

Champion Power Equipment, Inc.

Customer Service 12039 Smith Ave.

Santa Fe Springs, CA 90670

1-877-338-0999

[email protected]

Page 33

GARANTIE DU SYSTÈME ANTIPOLLUTION

Voici les clauses précises concernant la couverture de garantie de votre système antipollution :

1. CHAMP D’APPLICATION : Cette garantie s’applique aux moteurs de petits véhicules hors route de 1997 ou plus récents. La période

de garantie du système antipollution commence à la date de livraison du nouveau moteur ou nouvel équipement au premier acheteur/ utilisateur ﬁnal et la couverture doit être de 24 mois consécutifs par la suite.

2. COUVERTURE GÉNÉRALE DU SYSTÈME ANTIPOLLUTION

CPE garanti au premier acheteur/utilisateur ﬁnal du nouveau moteur ou équipement et à tous les acheteurs subséquents que le moteur du petit véhicule hors route est :

2a. Conçu, fabriqué et équipé conformément aux normes d’émissions des moteurs à allumage par étincelles de 19 kW et moins de

l’EPA des É.-U.

2b. Exempt de tout défaut de matériaux et de fabrication qui fait en sorte que la défectuosité d’une pièce sous garantie soit identique

à tous les égards importants à la pièce, comme décrit dans la demande de certiﬁcation du fabricant du moteur pour une période de deux ans.

3. LA GARANTIE DES PIÈCES RELIÉES AU SYSTÈME ANTIPOLLUTION SERA INTERPRÉTÉE COMME SUIT :

3a. Toute pièce garantie dont le remplacement n’est pas prévu dans le manuel d’utilisation doit être garantie pour la période de

garantie du système antipollution. Si une telle pièce s’avère défectueuse pendant la période de garantie du système antipollution, CPE réparera ou remplacera la pièce comme indiqué au sous-paragraphe « d » ci-dessous. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3b. Toute pièce reliée au système antipollution n’étant soumise qu’à une inspection périodique comme décrite dans le manuel du

propriétaire doit être garantie pour la période de garantie du système antipollution. Une déclaration dans de telles instructions écrites à l’effet de « réparer ou remplacer si nécessaire », ne doit pas abréger la période de garantie du système antipollution. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3c. Toute pièce garantie reliée aux émissions à être remplacée conformément à l’entretien planiﬁé dans le manuel du propriétaire

doit être garantie pour la période précédant le premier point de remplacement planiﬁé de cette pièce. Si la pièce est défectueuse avant le premier remplacement planiﬁé, cette pièce sera réparée ou remplacée par CPE conformément au sous-paragraphe « d » ci-dessous. Toutes pièces reliées au système antipollution seront réparées ou remplacées au titre de la garantie de CPE et seront garanties pour le reste de la période de garantie du système antipollution avant le premier point de remplacement planiﬁé de cette pièce reliée au système antipollution.

3d. La réparation ou le remplacement d’une pièce du système antipollution effectué au titre de la garantie du système antipollution

par un atelier de réparations agréé de CPE doit être sans frais.

3e. Le propriétaire ne doit pas payer pour la main-d’œuvre du diagnostic déterminant que la pièce couverte par la garantie du système

antipollution est défectueuse pourvu qu’un tel diagnostic soit effectué par un atelier de réparations agréé de CPE.

3f. CPE doit payer les réparations couvertes par la garantie sur les émissions dans les centres de réparations non agréés pour les

circonstances suivantes : i. Le service est requis dans un centre urbain comptant une population de plus de 100 000 habitants selon les États-Unis.

Recensement de 2000 sans centre de réparations autorisé de CPE ET

ii. Le service doit être rendu dans un centre de réparations agréé de CPE situé à plus de 160 km (100 mi). La limite de distance

de 160 km (100 mi) ne s’applique pas pour les états suivants : Alaska, Arizona, Colorado, Hawaii, Idaho, Montana, Nebraska, Nevada, Nouveau-Mexique, Oregon, Texas, Utah et Wyoming.

3g. CPE sera responsable des dommages causés à d’autres composants du moteur d’origine ou des modiﬁcations approuvées causés

directement par une défectuosité d’une pièce reliée au système antipollution couverte par la garantie du système antipollution.

3h. Tout au long de la période de garantie du système antipollution, CPE doit conserver une quantité sufﬁsante de pièces reliées au

système antipollution garanties pour répondre à la demande prévue de telles pièces reliées au système antipollution.

3i. Toutes les pièces de rechange reliées au système antipollution autorisées et approuvées par CPE doivent être utilisées pour

effectuer tous les entretiens ou réparations au titre de la garantie du système antipollution, et ce, sans frais. Une telle utilisation ne doit pas diminuer l’obligation de garantie de CPE.

Page 34

3j. Des pièces d’appoint ou modiﬁées non approuvées ne doivent pas être utilisées pour modiﬁer ou réparer un moteur CPE.

L’utilisation de telles pièces annulera la garantie du système antipollution et sera un motif sufﬁsant pour rejeter une réclamation faites au titre de la garantie du système antipollution. CPE n’est pas responsable en vertu des présentes pour les défaillances des pièces garanties d’un moteur CPE causées par l’utilisation d’une telle pièce d’appoint ou modiﬁée non approuvée.

LES PIÈCES RELIÉES AU SYSTÈME ANTIPOLLUTION COMPRENNENT LES SUIVANTES : (EN UTILISANT LES PARTIES DE LA LISTE APPLICABLES AU MOTEUR)

Systèmes couverts par la

présente garantie

Système de dosage de carburant

Système d’admission d’air Filtre à air, tubulure d’admission Système d’allumage Bougie et pièces, système d’allumage électromagnétique Système d’échappement Tubulure d’échappement, pot catalytique Pièces diverses Tuyaux, raccords, joints d’étanchéité, joints statiques et colliers associés aux systèmes énumérés. Émissions de vapeurs de

carburant

Régulateur de pression de carburant, carburateur et pièces internes

Réservoir de carburant, bouchon du réservoir de carburant, canalisation de carburant (pour les combustibles liquides et vapeurs d’essence), raccords de canalisation de carburant, ﬁxations, clapets de décharge, soupapes de commande, solénoïdes de commande, commandes électroniques, diaphragmes de soupape à dépression, câbles de commande, fourchettes, soupapes de purge, joints d’étanchéité, tuyaux de vapeur, séparateur de liquide/vapeur, réservoir à charbon actif, supports de montage du réservoir à charbon actif, connecteur d’oriﬁce de purge du carburateur

Description des pièces

POUR OBTENIR UNE RÉPARATION AU TITRE DE LA GARANTIE :

Vous devez apporter votre moteur CPE ou le produit sur lequel il est installé avec la carte d’enregistrement de garantie ou une autre preuve d’achat datée originale, à vos frais, chez un concessionnaire Champion Power Equipment autorisé à vendre et réparer un produit CPE pendant ses heures ouvrables. Les autres centres de réparations déﬁnis à la clause (3) article (f.) doivent être approuvés par CPE avant d’effectuer la réparation. Les demandes de réparation ou de réglage uniquement causé par des défauts de matériaux ou de fabrication ne seront pas refusées parce que le moteur n’a pas été correctement entretenu et utilisé.

Pour toutes questions concernant vos droits et responsabilités de votre garantie ou pour obtenir une réparation au titre de la garantie, veuillez écrire ou appeler le service à la clientèle de Champion Power Equipment, Inc.

Champion Power Equipment, Inc.

12039 Smith Ave.

Santa Fe Springs, CA 90670

1-877-338-0999 À l’attention de : Service à la clientèle [email protected]
