ČEŠTINA
Použití výrobku
Vaše elektrická bruska Black & Decker je určena pro
broušení dřeva, kovu, plastů a lakovaných povrchů. Tento
výrobek je určen pouze pro spotřebitelské použití.
Informace o konstrukci a patentování
Evropský patent EP1419856B1
Bezpečnostní předpisy
1. Pracovní oblast
a. Udržujte pracovní prostor v čistotě a dobře
osvětlený. Znečištěný a řádně neosvětlený prostor
může být příčinou nehody.
b. Nepracuje s elektrickým nářadím v prostředí
s výbušnou atmosférou, jako jsou prostředí
s hořlavými kapalinami, plyny nebo s výbušným
prachem. Nářadí je zdrojem jiskření, které může
zapálit prach nebo výpary.
c. Při práci s výkonným nářadím držte děti a okolní
osoby z jeho dosahu. Rozptylování může způsobit
ztrátu kontroly nad nářadím.
2. Elektrická bezpečnost
a. Zástrčka napájecího kabelu nářadí musí
odpovídat zásuvce. Nikdy jakýmkoliv způsobem
zástrčku neupravujte. U nářadí chráněného
zemněním nepoužívejte jakékoliv redukce
zástrček.Originální zástrčky a zásuvky snižují riziko
způsobení úrazu elektrickým proudem.
b. Nedotýkejte se uzemněných povrchů, jako
jsou například potrubí, radiátory, sporáky
a chladničky. Při uzemnění vašeho těla vzrůstá
riziko úrazu elektrickým proudem.
c. Nevystavujte elektrické nářadí dešti nebo vlhkým
provozním podmínkám.
Pokud do nářadí vnikne voda, zvýší se riziko úrazu
elektrickým proudem.
d. S napájecím kabelem zacházejte opatrně. Nikdy
nepoužívejte napájecí kabel k přenášení nářadí,
k jeho posouvání a při odpojování nářadí od
elektrické sítě za něj netahejte. Napájecí kabel
držte z dosahu horkých předmětů, oleje, ostrých
hran nebo pohyblivých součástí. Poškozený nebo
zapletený napájecí kabel zvyšuje riziko vzniku úrazu
elektrickým proudem.
e. Pokud s nářadím pracujete ve venkovním
prostředí, používejte prodlužovací šňůru
určenou do venkovního prostředí.Použití těchto
kabelů snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost obsluhy
a. Zůstaňte stále pozorní, sledujte, co provádíte
a při práci s nářadím pracujte s rozvahou.
S nářadím nepracujte pokud jste unavení
nebo pokud jste pod vlivem omamných látek,
alkoholu nebo léků.Chvilková nepozornost při práci
s nářadím může přivodit vážné zranění.
b. Používejte bezpečnostní výbavu. Vždy používejte
vhodnou ochranu zraku. Bezpečnostní výbava
jako je respirátor, neklouzavá bezpečnostní obuv,
pevná přilba nebo ochranné sluchátka použitá
v odpovídajících podmínkách snižuje riziko úrazu.
c. Zabraňte náhodnému spuštění. Před připojením
nářadí do elektrické zásuvky zajistěte, aby byl
hlavní vypínač ve vypnuté poloze.Přenášení
elektrického nářadí s prstem na hlavním spínači
nebo připojení napájecího kabelu nářadí k síti,
je-li hlavní spínač v poloze zapnuto, zvyšuje riziko
nehody.
d. Před spuštěním nářadí se vždy ujistěte, zda
nejsou v jeho blízkosti klíče nebo seřizovací
přípravky. Klíče nebo seřizovací přípravky
ponechané na rotujících částech nářadí mohou
způsobit úraz.
e. Nepřetěžujte se. Při práci vždy udržujte vhodný
a pevný postoj. To umožňuje lepší ovladatelnost
nářadí v neočekávaných situacích.
f. Vhodně se oblékejte. Nenoste volný oděv
a šperky. Dbejte na to, aby se Vaše vlasy, oděv
nebo rukavice nedostaly do nebezpečné blízkosti
pohyblivých částí. Volný oděv, šperky nebo dlouhé
vlasy mohou být pohyblivými díly zachyceny.
g. Je-li nářadí vybaveno výstupem pro připojení
odsávání a sběrným vakem, zkontrolujte tyto
funkce a ujistěte se, zda jsou správně používány.
Použití těchto zařízení může snížit nebezpečí
týkající se prachu.
4. Provoz a údržba elektrického nářadí
a. Netlačte příliš na nářadí. Používejte správný typ
nářadí pro Vaši práci. Správný typ nářadí bude
pracovat lépe a bezpečněji, jestliže bude používáno
ve výkonnostním rozsahu, pro který bylo určeno.
b. Pokud nelze hlavní spínač nářadí zapnout
a vypnout, s nářadím nepracujte. Jakékoliv nářadí
s nefunkčním hlavním vypínačem je nebezpečné
a musí být opraveno.
c. Před výměnou jakýchkoliv částí, příslušenství
nebo jiných připojených součástí, před
prováděním údržby nebo pokud nářadí
nepoužíváte, odpojte jej od elektrické sítě. Ta to
preventivní bezpečnostní opatření snižují riziko
náhodného spuštění nářadí.
d. Pokud nářadí nepoužíváte, uložte jej mimo
dosah dětí a zabraňte osobám neobeznámených
s jeho obsluhou nebo s tímto návodem, aby
s nářadím pracovaly. Elektrické nářadí je v rukách
neproškolených osob velmi nebezpečné.
e. Údržba nářadí. Zkontrolujte, zda u nářadí nejsou
vychýlené nebo rozpojené pohyblivé části,
zlomené díly nebo jakékoliv jiné závady, které
mohou mít vliv na jeho správný chod. Pokud je
nářadí poškozeno, nechejte jej opravit. Mnoho
nehod bývá způsobeno zanedbanou údržbou
nářadí.
f. Řezné nástroje udržujte ostré a čisté. Správně
udržované řezné nástroje s ostrými břity jsou
účinnější a lépe ovladatelné.
g. Nářadí, příslušenství a násady používejte podle
těchto pokynů a způsobem určeným daným
typem nářadí, berte v úvahu provozní podmínky
a práci, kterou je nutné vykonat. Používání
elektrického nářadí k jiným než určeným aplikacím
může vést ke způsobení rizikových situací.
Page 5
5. Servis
a. Svěřte opravu Vašeho nářadí pouze osobě
s příslušnou kvalifi kací, která bude používat
výhradně originální náhradní díly. Tak zajistíte
bezpečný chod nářadí.
Další bezpečnostní pokyny týkající se brusek
• Při každém broušení používejte vždy vhodnou
ochranu proti prachu.
• Po broušení odstraňte všechen prach.
• Buďte velmi opatrní při broušení povrchů opatřených
nátěry, které mohou obsahovat přísadu olova, nebo
při broušení dřevěných nebo kovových materiálů, při
kterém mohou vznikat toxické látky:
- Používejte ochrannou masku proti prachu
určenou speciálně na ochranu před toxickým
prachem a podobnými zplodinami a zajistěte,
aby byly takto chráněny všechny osoby
nacházející se nebo vstupující do pracovního
prostoru.
- Zamezte vstupu dětí a těhotných žen do
pracovního prostoru.
- V pracovním prostoru nejezte, nepijte
a nekuřte.
- Zajistěte bezpečnou likvidaci prachu a ostatních
nečistot vzniklých při broušení.
- Před použitím nářadí na dřevěných obrobcích
se ujistěte, zda je k brusce připevněna kazeta
pro zachytávání prachu.
• Před použitím brusky na obrobcích z kovu se ujistěte,
zda je tato kazeta sejmuta.
• Nikdy nepoužívejte brusku bez brusného listu.
• Nikdy nepoužívejte brusku bez brusné základny.
• Toto nářadí není určeno pro použití nedospělými
či slabými osobami bez dozoru. Děti musí být pod
dozorem, aby si s nářadím nehrály.
• Poškozený napájecí kabel musí být vyměněn
výrobcem nebo zástupcem značkového servisu
fi rmy Black & Decker.
Elektrická bezpečnost
Toto nářadí je opatřeno dvojitou izolací. Z tohoto
důvodu není nutná ochrana uzemněním. Vždy
zkontrolujte, zda síťové napětí odpovídá napětí
uvedenému na typovém štítku nářadí.

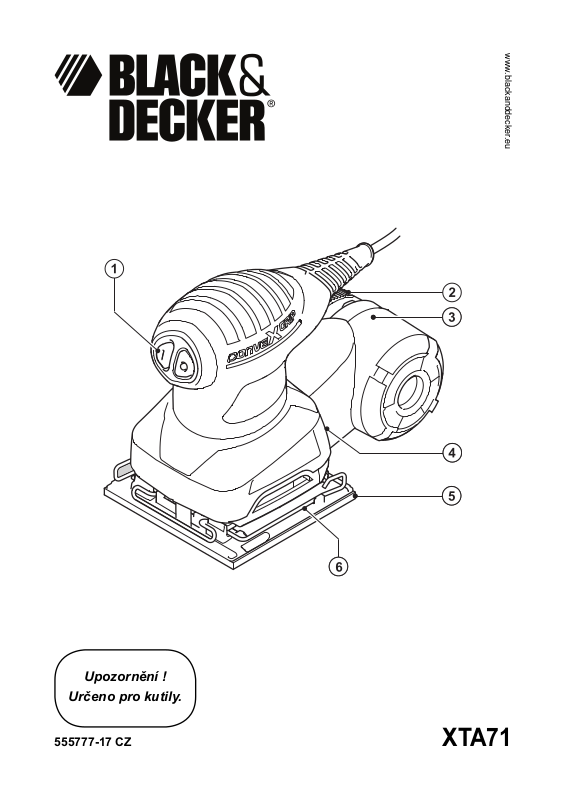

Popis
1. Hlavní spínač
2. Víko
3. Kazetový zásobník k zachycení nečistot
4. Výstupní otvor pro odvod prachu
5. Brusná základna
6. Páčka upnutí papíru
7. Děrovačka papíru
8. Filtr
9. Adapter k připojení vysavače
Sestavení
Varování! Před montáží se ujistěte, zda je nářadí vypnuto
a zda je napájecí kabel odpojen od zásuvky.
Uchycení brusného archu (obr. A - B)
Varování! Nikdy nepoužívejte nářadí bez připevněného
brusného archu nebo připojeného příslušenství.
Uchycení brusného archu s nylonovými poutky
(obr. A)
Varování! Ujistěte se, zda je nářadí vypnuto a zda je
napájecí kabel odpojen od zásuvky.
• Brusný arch přitlačte rovnoměrně k brusné základně
(5) tak, aby byly otvory v archu srovnány s otvory
v základně.
Uchycení běžného brusného archu (obr. B)
Varování! Ujistěte se, zda je nářadí vypnuto a zda je
napájecí kabel odpojen od zásuvky.
• Změkčete arch brusného papíru třením jeho
nebrusné strany o hranu pracovního stolu.
• Stlačte páčky upnutí papíru (6) směrem nahoru tak,
aby se uvolnily z přídržných drážek a stlačením
směrem dolů páčky upnutí papíru otevřete.
• Brusný arch přitlačte k brusné základně.
• Vložte okraj brusného archu do předního úchytu tak,
jak je znázorněno na obrázku.
• Stlačte přední páčku upnutí papíru (6) směrem dolů
a zajistěte ji v přídržné drážce.
• Zatímco lehce přitláčíme brusný arch, zasuneme
jeho zadní okraj do zadního úchytu.
• Zadní páčku upnutí papíru (6) přitlačte směrem dolů
a zajistěte ji v přídržné drážce.
Vyražení otvorů v brusných listech (obr. C)
Děrovačka papíru (7) se používá k vyražení otvorů do
brusného archu určených k odsávání prachu, pokud
v tomto archu již nejsou otvory vyraženy z výroby.
Upevnění brusného archu.
• Nářadí uchopte v poloze přímo nad děrovačkou
papíru (7).
• Nářadí přitlačte brusnou základnou (5) dolů na
děrovačku papíru.
• Nářadí z děrovačky papíru (7) vyjměte a zkontrolujte,
zda jsou otvory v brusném archu zcela prořezány.
Nasazení a sejmutí kazetového zásobníku k zachycení
nečistot (obr. D)
• Kazetový zásobník k zachycení nečistot (3) připojte
k výstupnímu otvoru pro odvod prachu (4).
• Kazetový zásobník k zachycení nečistot (3) sejmete
tahem směrem vzad a ven z výstupního otvoru pro
odvod prachu (4).
Použití
Varování! Nechejte nářadí pracovat jeho vlastním
tempem.
Varování! Zamezte přetěžování nářadí.
Zapnutí a vypnutí (obr. E)
• Chcete-li brusku zapnout, stiskněte část spínače (1)
označenou ‘I’.
• Chcete-li brusku vypnout, stiskněte část spínače (1)
označenou ‘0’.
5
Page 6
Vyprázdnění kazetového zásobníku k zachycení
nečistot (obr. D)
• Kazetový zásobník by měl být vyprazdňován po
každých 10 minutách provozu brusky.
• Vypněte nářadí a stáhněte kazetový zásobník
k zachycení nečistot (3) směrem dozadu.
• Otáčením proti směru chodu hodinových ručiček
sejměte víko (2).
• Kazetový zásobník uchopte filtrem (8) směrem
dolů a obsah celého kazetového zásobníku (3)
vytřepejte.
• Z víka (2) vyklepejte prach.
• Víko (2) nasaďte zpět na kazetový zásobník
a otočením ve směru chodu hodinových ručiček jej
zajistěte.
• Kazetový zásobník k zachycení nečistot nasaďte
zpět na nářadí.
Čištění filtru kazetového zásobníku k zachycení
nečistot
Varování! K vykartáčování a k čištění fi ltru nepoužívejte
stlačený vzduch a ostré předměty. Filtr neoplachujte
vodou.
• Filtr (8) kazetového zásobníku k zachycení nečistot
může být opakovaně použit a měl by být pravidelně
čištěn.
• Výše popsaným způsobem očistěte filtr (8)
kazetového zásobníku k zachycení nečistot.
• Filtr (8) stáhněte z kazetového zásobníku k zachycení
nečistot (3). FILTR NEOHÝBEJTE
• Oklepejte nadbytečné množství zachyceného
prachu na fi ltru (8) do odpadkového koše.
• Filtr (8) nasaďte nazpět.
• Nasaďte víko (2).
• Kazetový zásobník k zachycení nečistot nasaďte
zpět na nářadí.
Připojení vysavače (obr. F)
• Nasuňte adaptér (9) na výstupní otvor pro odvod
prachu (4).
• Připojte hadici vysavače k výstupnímu otvoru
adaptéru.
Pokyny k optimálnímu použití (obr. E)
• Dbejte na to, aby Vaše ruce nezakrývaly ventilační
drážky.
• Nevyvíjejte na brusku nadměrný tlak.
• Pravidelně kontrolujte stav brusného listu. Je-li to
nutné, vyměňte jej.
• Vždy provádějte broušení po směru vláken dřeva.
• Provádíte-li broušení nátěrových vrstev před
nanesením nové vrstvy barvy, používejte brusný
papír s velmi jemnými brusnými zrny.
• Na velmi nerovných površích nebo při odstraňování
nátěrových vrstev zahajte práci s brusným papírem
s hrubými zrny. Na ostatních površích zahajte práci
s brusným papírem se střední velikostí zrn. V obou
případech postupně nahrazujte hrubější brusný
papír jemnějším, abyste dosáhli dokonalé povrchové
úpravy.
• Další informace týkající se příslušenství získáte
u svého značkového prodejce.
Údržba
Vaše nářadí Black & Decker bylo zkonstruováno tak, aby
pracovalo co nejdéle s minimálními nároky na údržbu.
Předpokladem dlouhodobé bezproblémové funkce nářadí
je jeho pravidelné čištění a péče.
Před prováděním jakékoliv údržby nářadí vypněte
a odpojte napájecí kabel od sítě.
• Pomocí měkkého kartáče nebo suchého hadříku
pravidelně čistěte větrací drážky na nářadí.
• Pomocí vlhkého hadříku pravidelně čistěte
kryt motoru. Nepoužívejte žádné brusné nebo
rozpouštěcí čistící prostředky.
Budete-li instalovat novou zástrčku napájecího
kabelu:
• Bezpečně odstraňte starou zástrčku.
• Připojte hnědý vodič na fázovou svorku nové
zástrčky.
• Připojte modrý vodič na neutrální svorku nové
zástrčky.
Varování! Neprovádějte žádná připojení k zemnící
svorce. Při montáži se řiďte pokyny uvedenými v návodu,
který je dodáván společně s kvalitními síťovými
zástrčkami. Doporučená pojistka: 5 A.
Ochrana životního prostředí
Třídění odpadu. Tento výrobek nesmí být
likvidován spolu s běžným komunálním
odpadem.
Pokud nebudete nářadí Black & Decker dále používat
nebo přejete-li si nářadí nahradit novým, nelikvidujte
toto nářadí v běžném komunálním odpadu. Odevzdejte
výrobek do místní sběrny tříděného odpadu.
Tříděný odpad umožňuje recyklaci a opětovné
využití použitých výrobků a obalových
materiálů. Opětovné použití recyklovaných
materiálů pomáhá chránit životní prostředí před
znečištěním a snižuje spotřebu surovin.
Místní předpisy mohou upravovat způsob likvidace
domácích elektrických spotřebičů v místních sběrnách
nebo v místě nákupu výrobku.
Po ukončení životnosti výrobků Black & Decker, poskytuje
společnost Black & Decker možnost recyklace těchto
výrobků. Chcete-li využít této služby, dopravte prosím
Vaše nepotřebné výrobky do značkového servisu, kde
na vlastní náklady zajistí jejich recyklaci a ekologické
zpracování.
Adresu nejbližšího značkového servisu naleznete
u svého značkového prodejce Black & Decker na adrese,
která je uvedena v tomto návodu. Přehled autorizovaných
servisů Black & Decker a rovněž další informace, týkající
se našeho poprodejního servisu, můžete nalézt také na
internetové adrese:
www.2helpU.com
6
Page 7
Technické údaje
XTA71
Napájecí napětí V
230
ac
Příkon W 240
-1
Počet kmitů (naprázdno) min
Otáčky (naprázdno) min
15 000
-1
30 000
Hmotnost kg 1,5
ES Prohlášení o shodě
XTA71
Black & Decker tímto potvrzuje, že tento výrobek
odpovídá normám: 98/37/EC, 89/336/EEC, EN 60745,
EN 55014, EN61000
(akustický tlak) 84,7 dB(A)
L
pA
(akustický výkon) 95,7 dB(A)
L
WA
vibrace přenášené na obsluhu <5,0 m/s
KpA (odchylka akustického tlaku 3 dB(A)
KWA (odchylka akustického výkonu 3 dB(A)
Kevin Hewitt
Ředitel oddělení
spotřebitelské techniky
Spennymoor, County Durham
DL16 6JG,
Velká Británie
31-03-2006
2
7
Page 8
Politika služby zákazníkům
Spokojenost zákazníka s výrobkem a servisem
je náš nejvyšší cíl.
Kdykoli budete potřebovat radu či pomoc,
obraťte se s důvěrou na nejbližší servis
Black & Decker, kde Vám vyškolený personál
poskytne naše služby na nejvyšší úrovni.
povolané tvoří personál pověřených
servisních středisek Black & Decker,
která jsou autorizována k provádění
záručních oprav.
Navíc servis Black & Decker poskytuje na
veškeré provedené opravy a vyměněné náhradní
díly další servisní záruční lhůtu 6 měsíců.
Záruka Black & Decker 2 roky
Blahopřejeme Vám ke koupi tohoto kvalitního
výrobku Black & Decker.
Náš závazek ke kvalitě v sobě samozřejmě
zahrnuje také naše služby zákazníkům.
Proto nabízíme záruční lhůtu daleko přesahující
minimální požadavky vyplývající ze zákona.
Kvalita tohoto přístroje nám umožňuje nabídnout
Vám záruční lhůtu po dobu 24 měsíců.
Objeví-li se jakékoliv materiálové nebo výrobní
vady v průběhu 24 měsíců záruční lhůty,
garantujeme jejich bezplatné odstranění
případně, dle našeho uvážení, bezplatnou
výměnu přístroje za následujících podmínek:
• Přístroj bude dopraven (spolu s originálním
záručním listem Black & Decker a s dokladem
o nákupu) do jednoho z pověřených
servisních středisek Black & Decker, která
jsou autorizována k provádění záručních
oprav.
Záruka se nevztahuje na spotřební příslušenství
(vrtáky, šroubovací nástavce, pilové kotouče,
hoblovací nože, brusné kotouče, pilové listy,
brusný papír a pod.).
Black & Decker nabízí rozsáhlou síť
autorizovaných servisních opraven a sběrných
středisek, jejichž seznam naleznete na záručním
listu.
Black & Decker
Klášterského 2
143 00 Praha 4 - Modřany
Česká republika
Právo na případné změny vyhrazeno.
02/2007
• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými
zařízeními a příslušenstvím BBW
či Piranha, které je výslovně
doporučeno jako vhodné k používání
spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován
v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny
poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován
a nejsou patrné žádné známky
poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno
nepovolanou osobou. Osoby
zst00045183 - 25-05-2007
8
Page 9
BLACK & DECKER
Klášterského 2
143 00 Praha 412 – Modřany
Česká Republika
Tel.: 00420 2 444 02 450
00420 2 417 76 655,6 Fax: 00420 2 417 70 204
Servis: 00420 2 444 03 247
www.blackanddecker.cz
www.dewalt.cz
[email protected]
BAND SERVIS
K Pasekám 4440
760 01 Zlín
Tel.: 00420 577 008 550,1 Fax: 00420 577 008 559
www.bandservis.cz
[email protected]
BLACK & DECKER
Stará Vajnorská cesta 8
831 04 Bratislava
Slovenská republika
Tel.: 00421 2 446 38 121,3 Fax: 00421 2 446 38 122
www.blackanddecker.sk
www.dewalt.sk
[email protected]
BAND SERVIS
Paulínska 22
917 01 Trnava
Tel.: 00421 33 551 10 63 Fax: 00421 33 551 26 24
www.bandservis.sk
[email protected]
BAND SERVIS
Garbiarska 5
040 01 Košice
Tel.: 00421 55 623 31 55
[email protected]
9
Page 10

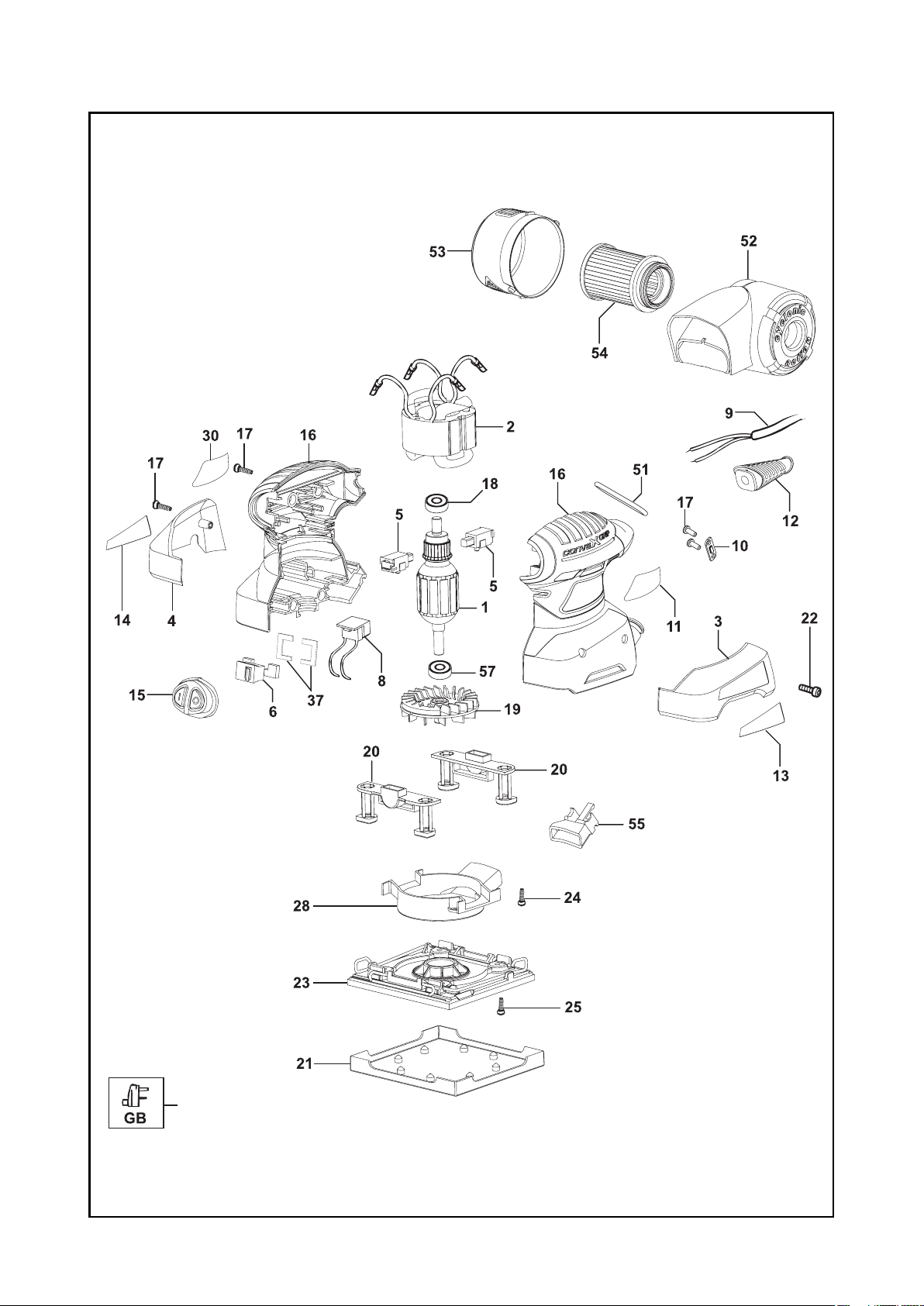

XTA71 - - - - - A PALM GRIP SANDER 1
59
©
10
Page 11
CZ ZÁRUČNÍ LIST
PL KARTA GWARANCYJNA
H JÓTÁLLÁSI JEGY
SK ZÁRUČNÝ LIST
CZ
H
měsíců
hónap
24
PL
SK
miesiące
mesiacov
CZ
H
PL
SK
Výrobní kód Datum prodeje
Razítko prodejny
Podpis
Pecsét helye
Gyári szám A vásárlás napja
Aláírás
Stempel
Numer seryjny Data sprzedaży
Podpis
Pečiatka predajne
Číslo série Dátum predaja
Podpis
Page 12
CZ
Adresy servisu
Band Servis
Klášterského 2
CZ-14300 Praha 4
Tel.: 00420 2 444 03 247
Fax: 00420 2 417 70 204
Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: 00420 577 008 550,1
Fax: 00420 577 008 559
http://www.bandservis.cz
H
Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: 403-2260
Fax: 404-0014
PL
Adres serwisu centralnego
ERPATECH
ul. Obozowa 61
01-418 Warszawa
Tel.: 022-8620808
Fax: 022-8620809
CZ
Dokumentace záruční opravy
H
A garanciális javitás dokumentálása
SK
Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: 00421 33 551 10 63
Fax: 00421 33 551 26 24
PL
Przebieg napraw gwarancyjnych
SK
Záznamy o záručných opravách
CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko
Podpis
H Sorszám Bejelentés időpontja Javítási időpont Javitási
Jótállás új határideje
munkalapszám
Hiba jelleg
oka
PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg
naprawy
SK Číslo
dodávky
Dátum nahlásenia Dátum opravy Číslo
objednávky
Popis
poruchy
Pecsét
Aláírás
Stempel
Podpis
Pečiatka
Podpis
02/07
Loading...
