Your Black & Decker vacuum cleaner has been designed to
vacuum dry substances. This product is intended for
household use only.
Safety instructions
Warning! When using mains-powered appliances, basic safety
precautions, including the following, should always be followed
to reduce the risk of fire, electric shock, personal injury and
material damage.
XRead all of this manual carefully before using the
appliance.
XThe intended use is described in this manual. The use of
any accessory or attachment or the performance of any
operation with this appliance other than those
recommended in this instruction manual may present a risk
of personal injury.
XRetain this manual for future reference.
Using your appliance
XMake sure that the appliance is switched off before
connecting to or disconnecting from the power supply.
XAlways take care when using the appliance.
XDo not use the appliance outdoors.
XNever pull the power supply cord to disconnect the plug
from the socket. Keep the power supply cord away from
heat, oil and sharp edges.
XIf the power supply cord is damaged during use, disconnect
the appliance from the power supply immediately. Do not
touch the power supply cord before disconnecting from the
power supply.
XDisconnect the appliance from the power supply when not
in use, before fitting or removing parts and before cleaning.
Safety of others
XDo not allow children or any person unfamiliar with these
instructions to use the appliance.
XDo not allow children or animals to come near the work
area or to touch the appliance or power supply cord. Close
supervision is necessary when the appliance is used near
children.
After use
XSwitch off and remove the plug from the socket before
leaving the appliance unattended and before changing,
cleaning or inspecting any parts of the appliance.
XWhen not in use, the appliance should be stored in a dry
place. Children should not have access to stored
appliances.
Inspection and repairs
XBefore use, check the appliance for damaged or defective
parts. Check for breakage of parts, damage to switches and
any other conditions that may affect its operation.
XDo not use the appliance if any part is damaged or
defective.
XHave any damaged or defective parts repaired or replaced
by an authorised repair agent.
XBefore use, check the power supply cord for signs of
damage, ageing and wear.
XDo not use the appliance if the power supply cord or mains
plug is damaged or defective.
XIf the power supply cord or mains plug is damaged or
defective it must be repaired by an authorised repair agent
in order to avoid a hazard. Do not cut the power supply cord
and do not attempt to repair it yourself.
XNever attempt to remove or replace any parts other than
those specified in this manual.
Electrical safety
This tool is double insulated; therefore no earth
wire is required. Always check that the power
supply corresponds to the voltage on the rating
plate.
Additional safety instructions for vacuum cleaners
XBefore use, always make sure that the filter is correctly
seated.
XDo not carry the appliance at the container handle.
XDo not use the appliance to pick up liquids.
XDo not use the appliance to pick up any materials that could
catch fire.
XDo not use the appliance near water. Do not immerse the
appliance in water.
XKeep the motor draught away from your eyes and face.
XKeep children and animals at a safe distance when using
this appliance.
XAlways work from bottom up when using the appliance on
stairs, and keep the appliance at least a stair below your
working position.
XDo not use the appliance without the suction head or
another suitable accessory mounted to the tube.
XKeep your hair, clothing and gloves away from moving
parts. Do not reach into the rotating brush. Keep the
rotating brush away from the power supply cord.
XDo not use damaged accessories.
XUse only Black & Decker accessories.
6
ENGLISH

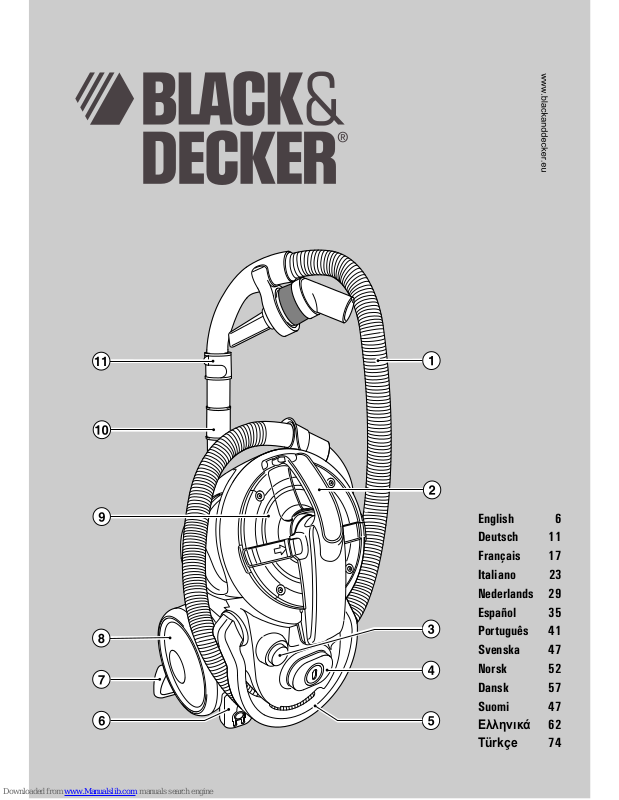

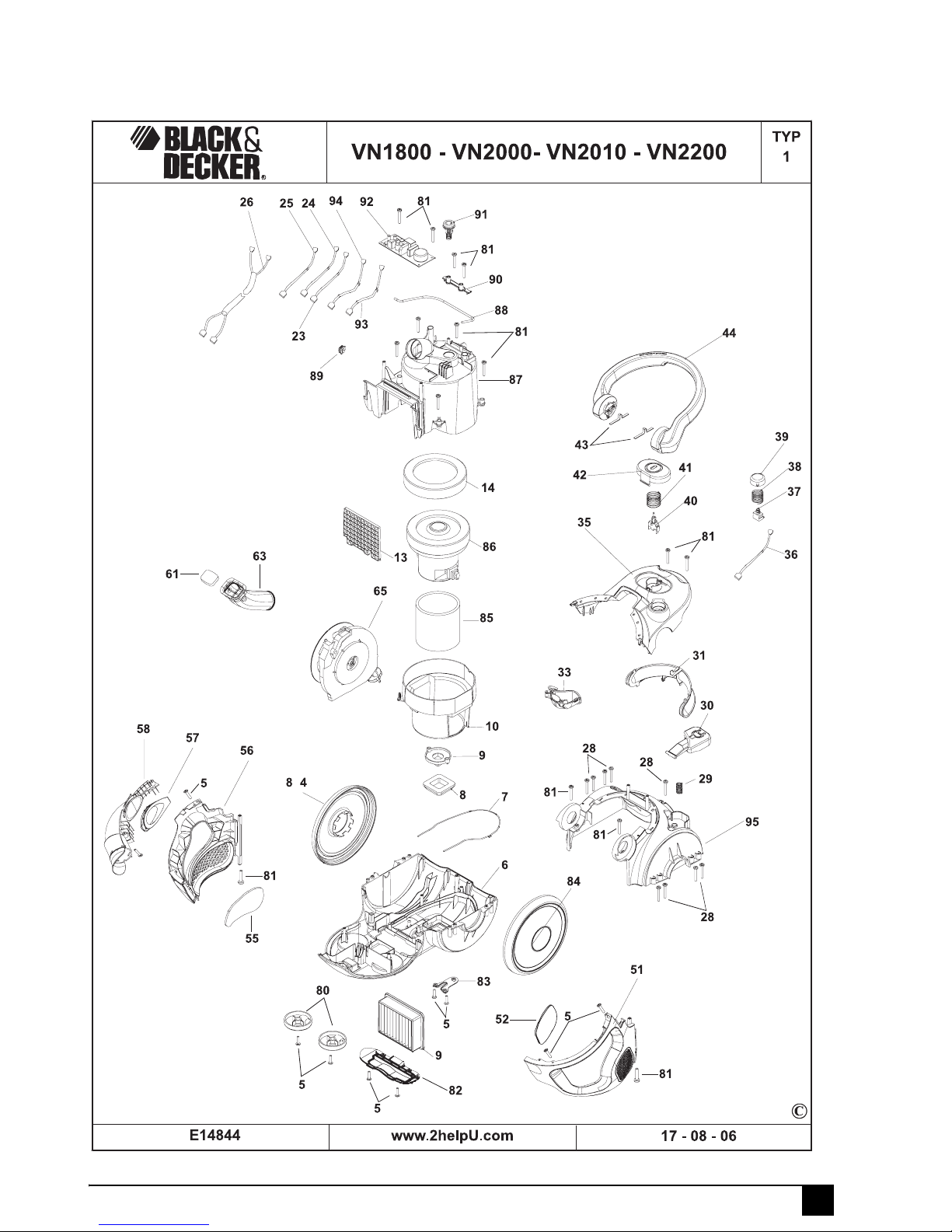

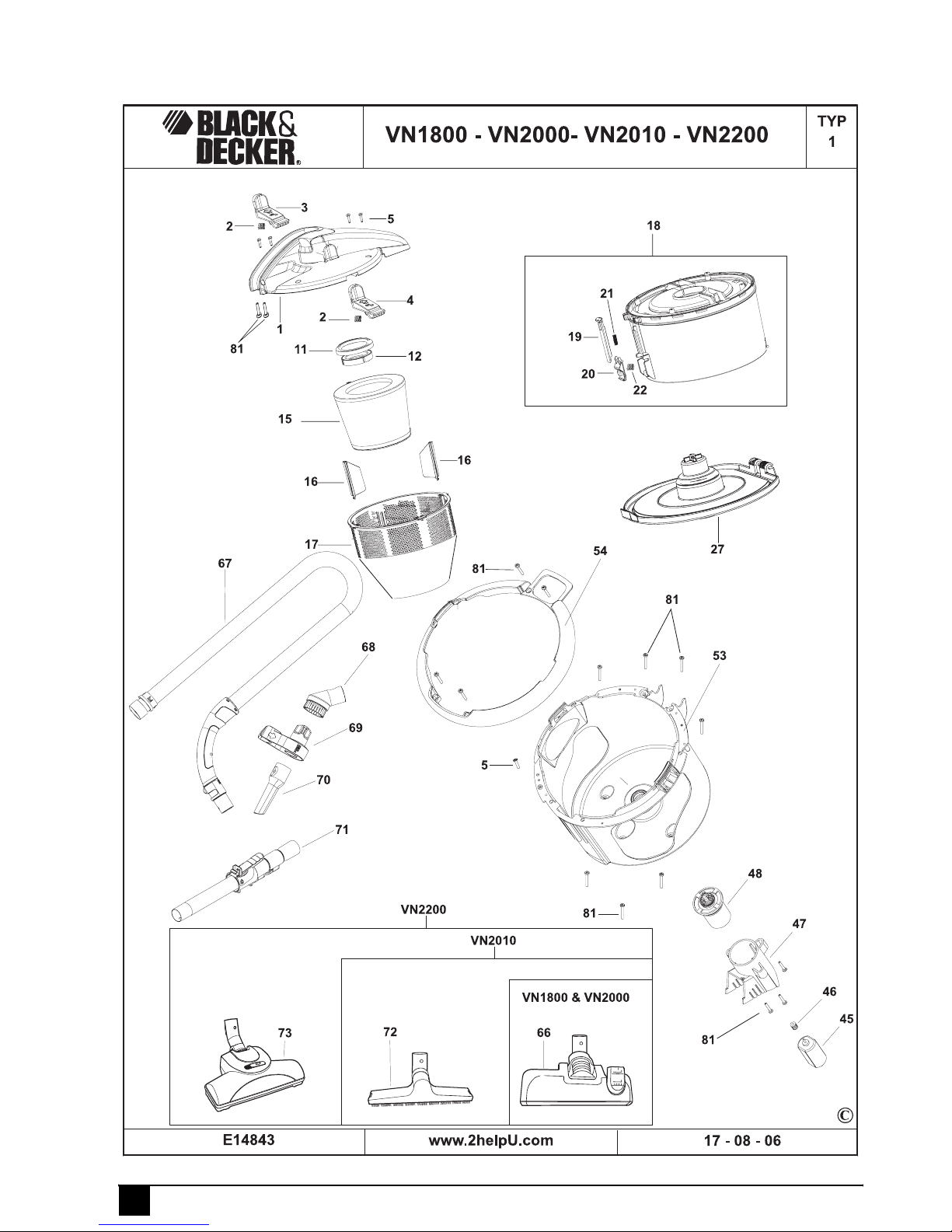

Features
This appliance includes some or all of the following features.
1.Hose
2.Container handle
3.Filter cleaning switch
4.On/off switch
5.Handle
6.Cord rewind button
7.Suction head
8.Wheels
9.Container
10. Extension tube
11. Airflow control switch
In addition, this appliance is supplied with some or all of the
following accessories (fig. A):
12. Crevice tool
13. Brush tool
14. Parquet floor head (VN2010 / VN2200)
15. Turbo brush (VN2200)
The parquet floor head is not included with all models. This
accessory is available from your Black & Decker dealer /
service centre (cat. no. WV100).
The turbo brush is not included with all models. This
accessory is available from your Black & Decker dealer /
service centre (Cat. No. WV200).
Assembly
Connecting the hose (fig. A)
XInsert the hose connector (16) into the inlet (17) of the
appliance.
XLine up the hose connector tabs with the slots in the inlet.
XSlide the hose further until the release buttons (18) (2
positions) click into place.
XTo disconnect the hose, press the release buttons (18) (2
positions) and pull out the hose.
Mounting the extension tube (fig. A)
XPress the lock button (19) and slide the hose nozzle (20) into
the tube (10) until it clicks into place.
XTo remove the tube (10), press the lock button and pull the
hose nozzle (20) out of the tube.
VN2010/VN2200 - Mounting the parquet floor head (fig. A)
The parquet floor head (14) allows for vacuuming on wooden
and polished surfaces.
XPress the lock button (21) and slide the tube (10) into the
head (14) until it clicks into place.
XTo remove the head (14), press the lock button (21) and pull
the tube (10) out of the head.
VN2200 - Mounting the turbo brush (fig. A)
The turbo brush (15) allows for vacuuming on cut pile
carpeting.
The brush is particularly useful for picking up hair, threads,
etc., as well as for refreshing trodden-down carpet pile.
XPress the lock button (21) and slide the tube (10) into the
head (15) until it clicks into place.
XTo remove the head (15), press the lock (21) button and pull
the tube (10) out of the head.
Mounting accessories (fig. A)
The crevice tool (12) allows for vacuuming in narrow and
hard to-reach places. The brush tool (13) allows for
vacuuming on furniture, blinds, curtains, windows and stairs.
The accessories can be mounted on both the hose (1) and the
tube (10).
XPress the lock button (19 or 21) and slide the accessory onto
the hose nozzle (20) or the tube (10).
XTo remove an accessory, press the lock button (19 or 21)
and pull the accessory off.
When not in use, the accessories can be stored on the
accessory holder (22). The accessory holder is stored on the
hose nozzle. This is clipped into place, to remove pull way
from the hose nozzle. The tools are stored as shown in fig. A.
Use
Unwinding and rewinding the cord
The cord rewind button (6) can be operated by hand or foot.
XBefore use, pull a sufficient length of cord from the back of
the appliance.
XAfter use, press the cord rewind button (6) to store the cord
back into place. Manually guide the cord to ensure it does
not swing back. Ensure the plug is correctly located.
Mounting the suction head (fig. A)
The suction head (7) allows for vacuuming on carpet and
hard surfaces (e.g. laminate and tiles).
XPress the lock button (21) and slide the tube (10) into the
head (7) until it clicks into place.
XTo remove the head (7), press the lock button (21) and pull
the tube (10) out of the head (7).
Adjusting the length of the tube (fig. B)
The extension tube (10) is made up of three pieces.
XTo extend the middle / lower two pieces, press the lower
adjustment button (23) and slide out the tube fully until it
clicks into place.
XThe upper two pieces can be adjusted in 11 steps. Press the
upper adjustment button knob (24) and slide the tube to the
desired length. Make sure that the tube clicks into place.
7
ENGLISH
Adjusting the suction head (fig. A)
XFor vacuuming on carpets, switch the floor surface selector
(25) into the up position.
XFor vacuuming on laminates, tiles, etc., switch the floor
surface selector (25) into the down position.
Switching on and off
XThe on/off switch (4) can be operated by hand or foot.
XTo switch the appliance on, press the on/off switch (4).
XTo switch the appliance off, press the on/off switch (4)
again.
Adjusting the airflow (fig. B)
XRotate the airflow control switch (11) to adjust the airflow
as desired. Max and min positions are shown.
Vacuuming
XWhen operating the appliance, make sure that the hose is
not trapped, twisted or blocked
XIn case of overheating, a cut-out will operate and the
appliance will automatically stop.
XIf the appliance stops operating, unplug the appliance and
allow it to cool for 2-3 hours.
Hints for optimum use
XWhen working in confined spaces, temporarily remove the
accessory holder from the tube to improve your scope.
XWhen vacuuming stairs, always start at the bottom and
work your way up. Position the appliance on the floor and
do the stairs until halfway. Then carry the appliance to a
stable position which is at least one stair below your
working position, and do the top half of the stairs.
VN2200 - Using the turbo brush (fig. A)
XTake care that the speed control switch is at the highest
setting. Move the slider on top of the brush as necessary to
optimise the suction force.
XMove the brush steadily back and forth. Do not keep the
brush on the same place for a long time, as this might
damage the surface.
Carrying the appliance (fig. C)
During use the appliance can be carried using the handle (5).
XTilt the handle into position as shown.
Temporarily parking the suction head (fig. D)
XUse the park position for a temporary parking of the suction
head.
Storing the appliance (fig. E & F)
Warning! Warning! When storing the appliance, switch the
appliance off and unplug it.
XMake sure that the cord is fully rewound.
XPlace the appliance in an upright position.
XWrap the hose around the appliance.
XInsert the suction head hook (26) into the recess in the
appliance.
XPush the tube until the locking device (27) inserts into the
corresponding recess in the appliance as shown. The
locking device (27) engages automatically.
XStore the appliance in a dry location. The appliance can be
carried by the container handle (2).
XTo take the tube from the appliance for use, press the lever
on the locking device (27) on the back of the tube and pull
the tube away from the unit and lift the tube and head out
of the parking slots.
Maintenance
Your Black & Decker tool has been designed to operate over
a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regular cleaning.
Cleaning the filter
The appliance is fitted with a filter cleaning feature.
XAfter every use switch the appliance off but don't unplug
from the mains.
XEnsure the container is securely in place.
XPress the filter cleaning switch (3) and the filter cleaning
cycle will run for 10 seconds, after which it will
automatically switch off. During the 10 seconds, the auto
cleaning system cleans the filter.
XThe plug can now be removed from the socket.
This will ensure that the next time the appliance is used the
performance is at its optimum.
Note: The appliance is designed to prevent vacuuming
during the filter cleaning cycle. If the vacuum is switched on
during the filter cleaning cycle, the filter cleaning cycle will
stop.
Warning! Before performing any maintenance or cleaning on
the appliance, unplug the appliance.
XRegularly clean the ventilation slots in your appliance using
a soft brush or dry cloth.
XRegularly clean the motor housing using a damp cloth. Do
not use any abrasive or solvent-based cleaner.
VN2200 - Clearing the turbo brush (fig. G)
XRemove any hair or threads collected onto the brush (28).
Use a pair of scissors if necessary.
XRemove the cover (29) to remove any foreign objects
blocking the air turbine (30). Re-fit the cover.
Emptying the container (fig. H & I)
The container (9) must be emptied when the dirt fills to the
maximum mark indicated on the bin.
8
ENGLISH
XRemove the container (9) from the appliance by pressing
the two release buttons (31) and lifting the container out of
the appliance.
XPress the lower door latch (32) to release the dirt.
XEmpty the container as necessary.
XClean the filter as described below.
XClose the lower door and make sure that it clicks into place.
XRe-fit the container (9) into the appliance, make sure that
the release buttons (31) click into place.
XPress the filter cleaning switch (3) and the filter cleaning
cycle will run for 10 seconds, after which it will
automatically switch off. This will ensure that the next time
the appliance is used, the performance will be at it's
optimum.
Cleaning
Warning! Before cleaning and maintenance, switch the
appliance off and unplug it.
XFrom time to time wipe the appliance with a damp cloth. Do
not use any abrasive or solvent-based cleaner. Do not
immerse the appliance in water.
Cleaning the container filters (fig. H - K)
The container filters prevent dust and dirt from entering the
motor housing. The filters are re-usable and should be
cleaned periodically.
XRemove the container from the appliance (fig. H).
XPress the lower door latch (32) to release the lower door
(fig. I).
XRemove the pre-filter (33) from the container (9) (fig. J) by
rotating anti clockwise.
XPull the filter (34) off the filter holder (fig. K).
Warning! Do not brush or use compressed air to clean the filter.
XDepending on its condition, rinse the outside of the filter
with water. Allow the filter to dry for 24 hours before
reinserting it.
Warning! Do not wash the inside of the filter.
XReplace the filter.
XRe-fit the pre-filter.
XClose the lower door.
XRe-insert the container into the appliance.
Cleaning the motor filter (fig. H & L)
The motor filter (35) prevents particles and larger objects
from entering the motor housing when the container is
removed.
The filter (35) is re-usable and should be cleaned regularly.
XRemove the container from the appliance (fig. H).
XTake the filter (35) out (fig. L).
XBrush any loose dust off the filter.
XReplace the filter (35).
XRe-insert the container into the appliance.
Replacing the filters
If the container filter (34) is damaged or fails to operate
properly, it must be replaced. Replacement filters are
available from your Black & Decker dealer (cat. no. VLF50).
Replacing the container filter
XProceed as described above to replace the filter (34).
Replacing the outlet filter (fig. M & N)
The appliance is fitted with a lifetime filter but if it is
required to be replaced, replace it as follows:
XRemove the two screws (36)
XRemove the cover (37) by using a tool to lift the cover up.
XRemove the old filter (38) by pulling it out.
XInsert the new filter as shown.
XRefit the cover with the two screws (36).
Mains plug replacement (U.K. & Ireland only)
If a new mains plug needs to be fitted:
XSafely dispose of the old plug.
XConnect the brown lead to the live terminal in the new plug.
XConnect the blue lead to the neutral terminal.
Warning! No connection is to be made to the earth terminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 5 A.
Protecting the environment
Should you find one day that your tool needs
replacement, or if it is of no further use to you,
think of the protection of the environment. Black
& Decker repair agents will accept old Black &
Decker tools and ensure that they are disposed of
in an environmentally safe way.
Separate collection of used products and
packaging allows materials to be recycled and
used again. Re-use of recycled materials helps
prevent environmental pollution and reduces the
demand for raw materials.
Local regulations may provide for separate collection of
electrical products from the household, at municipal waste
sites or by the retailer when you purchase a new product.
Black & Decker provides a facility for the collection and
recycling of Black & Decker products once they have reached
the end of their working life. To take advantage of this
service please return your product to any authorised repair
agent who will collect them on our behalf.
9
ENGLISH
You can check the location of your nearest authorised repair
agent by contacting your local Black & Decker office at the
address indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full details of
our after-sales service and contacts are available on the
Internet at: www.2helpU.com.
Technical data
VN1800 VN2000 VN2010 VN2200
VoltageVac 230230230230
(Australia & New Zealand) Vac 240
Power inputW 1800200020002200
Black & Decker declares that these products conform to:
89/336/EEC, 73/23/EEC, EN 55014, EN 61000, EN 60335, EN
61000-3-11
Level of sound pressure, measured
according to EN 60704-1: = 73 dB(A)
XRepairs have been attempted by persons other than
authorised repair agents or Black & Decker service staff.
To claim on the guarantee, you will need to submit proof of
purchase to the seller or an authorised repair agent. You can
check the location of your nearest authorised repair agent by
contacting your local Black & Decker office at the address
indicated in this manual. Alternatively, a list of authorised
Black & Decker repair agents and full details of our aftersales service and contacts are available on the Internet at:
www.2helpU.com
Please visit our website www.blackanddecker.co.uk to
register your new Black & Decker product and to be kept up
to date on new products and special offers. Further
information on the Black & Decker brand and our range of
products is available at www.blackanddecker.co.uk.
Kevin Hewitt
Director of Consumer Engineering
Spennymoor, County Durham
DL16 6JG,
United Kingdom
01-08-2006
Guarantee
Black & Decker is confident of the quality of its products and
offers an outstanding guarantee. This guarantee statement
is in addition to and in no way prejudices your statutory
rights. The guarantee is valid within the territories of the
Member States of the European Union and the European
Free Trade Area.
If a Black & Decker product becomes defective due to faulty
materials, workmanship or lack of conformity, within 24
months from the date of purchase, Black & Decker
guarantees to replace defective parts, repair products
subjected to fair wear and tear or replace such products to
make sure of the minimum inconvenience to the customer
unless:
XThe product has been used for trade, professional or hire
purposes.
XThe product has been subjected to misuse or neglect.
XThe product has sustained damage through foreign objects,
substances or accidents.
10
DEUTSCH
Bestimmungsgemäße Verwendung
Ihr Black & Decker Staubsauger wurde zum Saugen
trockener Substanzen entwickelt. Dieses Gerät ist nicht für
den gewerblichen Einsatz vorgesehen.
Sicherheitshinweise
Achtung! Beachten Sie beim Umgang mit
netzstrombetriebenen Geräten stets die grundlegenden
Sicherheitshinweise, die im Folgenden beschrieben werden.
Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und
Personenschäden.
XLesen Sie diese Anleitung vollständig und aufmerksam
durch, bevor Sie das Gerät zum ersten Mal verwenden.
XDer vorgesehene Verwendungszweck ist in dieser
Anleitung beschrieben. Bei Verwendung von Zubehör oder
Anbauteilen, die nicht in dieser Anleitung empfohlen sind,
sowie bei der Bedienung des Geräts in Abweichung von
den in dieser Anleitung beschriebenen Verfahren besteht
Verletzungsgefahr.
XHeben Sie diese Anleitung auf.
Verwendung des Geräts
XVergewissern Sie sich, dass das Gerät ausgeschaltet ist,
bevor Sie es an das Stromnetz anschließen oder die
Verbindung zum Stromnetz trennen.
XVerwenden Sie das Gerät stets mit Umsicht.
XDas Gerät ist nicht für die Verwendung im Freien geeignet.
XZiehen Sie den Netzstecker nicht am Kabel aus der
Netzsteckdose. Achten Sie darauf, dass das Netzkabel
nicht in Kontakt mit starker Hitze, Öl oder scharfen
Gegenständen kommt.
XTrennen Sie das Gerät sofort vom Stromnetz, wenn das
Netzkabel während des Betriebs beschädigt wird.
Berühren Sie das Kabel nicht, solange der Stecker noch in
der Netzsteckdose steckt.
XTrennen Sie das Gerät bei Nichtgebrauch, vor dem
Anbringen oder Abnehmen von Zubehörteilen und vor dem
Reinigen vom Stromnetz.
Sicherheit anderer Personen
XDas Gerät darf nicht von Kindern und Personen genutzt
werden, die die vorliegenden Anleitungen nicht gelesen
haben.
XAchten Sie darauf, dass sich im Arbeitsbereich keine
Kinder oder Tiere aufhalten. Verhindern Sie, dass Kinder
das Gerät oder das Netzkabel berühren. Seien Sie
besonders vorsichtig, wenn Sie das Gerät in der Nähe von
Kindern verwenden.
Nach dem Gebrauch
XSchalten Sie das Gerät aus, und ziehen Sie den
Netzstecker, wenn Sie es unbeaufsichtigt lassen, oder
bevor Sie Gerätekomponenten austauschen, reinigen oder
überprüfen.
XBewahren Sie das Gerät bei Nichtgebrauch an einem
trockenen Ort auf. Kinder sollten keinen Zugang zu
aufbewahrten Geräten haben.
Inspektion und Reparaturen
XPrüfen Sie das Gerät vor der Verwendung auf beschädigte
oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind,
Schalter beschädigt sind oder ob andere Bedingungen
vorliegen, die die Funktion beeinträchtigen könnten.
XBetreiben Sie das Gerät nicht, wenn ein Teil beschädigt
oder defekt ist.
XLassen Sie beschädigte oder defekte Teile in einer
Vertragswerkstatt reparieren oder austauschen.
XPrüfen Sie vor der Inbetriebnahme das Netzkabel auf
Beschädigungen und Verschleiß.
XNehmen Sie das Gerät nicht in Betrieb, wenn das
Netzkabel oder der Netzstecker beschädigt oder defekt ist.
XIm Fall einer Beschädigung oder eines Defekts muss das
Netzkabel bzw. der Netzstecker in einer autorisierten
Vertragswerkstatt ausgetauscht werden, um eine mögliche
Gefährdung zu vermeiden. Versuchen Sie nicht, das
Netzkabel selbst zu reparieren.
XErsetzen oder entfernen Sie keine Teile, für die in dieser
Anleitung keine entsprechende Beschreibung enthalten ist.
Elektrische Sicherheit
Dieses Gerät ist schutzisoliert, daher ist keine
Erdleitung erforderlich. Überprüfen Sie immer, ob
die Netzspannung der auf dem Typenschild des
Gerätes angegebenen Spannung entspricht.
Zusätzliche Sicherheitshinweise für Staubsauger
XVergewissern Sie sich vor dem Gebrauch, dass der Filter
ordnungsgemäß angebracht ist.
XTragen Sie das Gerät nicht am Griff des Staubbehälters.
XVerwenden Sie das Gerät nicht zum Aufnehmen von
Flüssigkeiten.
XBenutzen Sie das Gerät nicht zum Aufsaugen
feuergefährlicher Materialien.
XBetreiben Sie das Gerät nicht in der Nähe von Wasser.
Tauchen Sie das Gerät nicht in Wasser.
XSetzen Sie Augen und Gesicht nicht dem vom Gerät
erzeugten Luftstrom aus.
XHalten Sie Kinder und Tiere während der Benutzung des
Geräts fern.
11
DEUTSCH
XArbeiten Sie auf Treppen immer von unten nach oben, und
achten Sie darauf, dass sich das Gerät mindestens eine
Stufe unter der Arbeitsposition befindet.
XBetreiben Sie das Gerät nur, wenn am Saugrohr die
Bodendüse oder ein anderes geeignetes Zubehörteil
montiert ist.
XHalten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Greifen Sie nicht mit der Hand in die
rotierende Bürste. Achten Sie darauf, dass das Netzkabel
nicht mit der rotierenden Bürste in Berührung kommt.
XVerwenden Sie keine beschädigten Zubehörteile.
XVerwenden Sie nur Zubehör von Black & Decker.
Merkmale
Dieses Gerät verfügt über einige oder alle der folgenden
Merkmale:
1.Saugschlauch
2.Staubbehältergriff
3.Filterreinigungsschalter
4.Ein-/Aus-Schalter
5.Handgriff
6.Taste für automatische Kabelaufwicklung
7.Bodendüse
8.Laufrollen
9.Staubbehälter
10. Ausziehbares Saugrohr
11. Nebenluftventil
Das Gerät wird mit einigen oder allen der folgenden
Zubehörteile geliefert (Abb. A):
12. Fugendüse
13. Pinseldüse
14. Parkettdüse (VN2010/VN2200)
15. Turbobürste (VN2200)
Die Parkettdüse ist nicht bei allen Modellen im Lieferumfang
enthalten. Sie erhalten dieses Zubehörteil im Black & Decker
Fachhandel oder bei einer Black & Decker Vertragswerkstatt
(Katalognr. WV100).
Die Turbobürste ist nicht bei allen Modellen im Lieferumfang
enthalten. Sie erhalten dieses Zubehörteil im Black & Decker
Fachhandel oder bei einer Black & Decker Vertragswerkstatt
(Katalognr. WV200).
Montage
Anschließen des Saugschlauchs (Abb. A)
XSchieben Sie den Stutzen des Saugschlauchs (16) in die
Saugöffnung des Geräts (17).
XRichten Sie die Verriegelungszapfen am
Saugschlauchstutzen an den Aussparungen der
Saugöffnung aus.
XSchieben Sie den Saugschlauch weiter in die Saugöffnung,
bis die Verriegelungen (18) (auf beiden Seiten) einrasten.
XZum Abnehmen des Saugschlauchs drücken Sie die
Verriegelungen (18) (auf beiden Seiten) nach innen und
ziehen den Schlauch ab.
Anbringen des ausziehbaren Saugrohrs (Abb. A)
XDrücken Sie den Verriegelungsknopf (19), und schieben Sie
das Schlauchende (20) in die Rohröffnung (10), bis es
einrastet.
XZum Abnehmen des Saugrohrs (10) drücken Sie den
Verriegelungsknopf und ziehen das Schlauchende (20) aus
dem Rohr.
Anbringen der Bodendüse (Abb. A)
Die Bodendüse (7) ist für das Saugen von Teppichen und
glatten Oberflächen (Parkett, Fliesen, PVC usw.) geeignet.
XDrücken Sie den Verriegelungsknopf (21), und schieben Sie
das Rohr (10) in die Öffnung der Düse (7), bis es einrastet.
XZum Abnehmen der Bodendüse (7) drücken Sie den
Verriegelungsknopf (21) und ziehen das Rohr (10) aus der
Düse (7).
VN2010/VN2200 – Anbringen der Parkettdüse (Abb. A)
Die Parkettdüse (14) ist besonders für die Pflege von
Parkettfußböden und glatten Flächen geeignet.
XDrücken Sie den Verriegelungsknopf (21), und schieben Sie
das Rohr (10) in die Öffnung der Düse (14), bis es einrastet.
XZum Abnehmen der Düse (14) drücken Sie den
Verriegelungsknopf (21) und ziehen das Rohr (10) heraus.
VN2200 – Anbringen der Turbobürste (Abb. A)
Die Turbobürste ist für das Saugen von Teppichen und
Teppichböden vorgesehen.
Mit diesem Aufsatz können hartnäckige Verschmutzungen
(Haare, Fasern usw.) entfernt und der Flor beanspruchter
Teppichböden wieder aufgerichtet werden.
XDrücken Sie den Verriegelungsknopf (21), und schieben Sie
das Rohr (10) in die Öffnung der Düse (15), bis es einrastet.
XZum Abnehmen des Aufsatzes (15) drücken Sie den
Verriegelungsknopf (21) und ziehen das Rohr (10) heraus.
Anbringen von Zubehör (Abb. A)
Die Fugendüse (12) eignet sich zum Aussaugen von Fugen,
Ecken und anderen schwer erreichbaren Stellen. Mit der
Pinseldüse (13) können Möbeloberflächen, Jalousien,
Gardinen und andere empfindliche Gegenstände abgesaugt
werden. Die Zubehörteile können sowohl am Saugschlauch
(1) als auch am Saugrohr (10) angebracht werden.
XDrücken Sie den Verriegelungsknopf (19 oder 21), und
schieben Sie das Zubehörteil auf das Schlauchende (20)
oder das Saugrohr (10).
12
DEUTSCH
XZum Abnehmen des Zubehörteils drücken Sie den
Verriegelungsknopf (19 oder 21) und ziehen das Teil ab.
Bei Nichtgebrauch können die Zubehörteile an der dafür
vorgesehenen Halterung (22) befestigt werden. Der
Zubehörhalter ist am Ende des Saugschlauchs angebracht
und kann abgezogen werden. Befestigen Sie die
Zubehörteile wie in Abb. A gezeigt.
Gebrauch
Ausziehen und Aufrollen des Kabels
Die Taste für die automatische Kabelaufwicklung (6) kann
mit der Hand oder mit dem Fuß betätigt werden.
XZiehen Sie vor dem Gebrauch das Netzkabel an der
Geräterückseite bis zur gewünschten Länge heraus.
XDrücken Sie nach dem Gebrauch die Taste für die
automatische Kabelaufwicklung (6), um das Kabel
aufzurollen. Halten Sie das Kabel dabei fest, damit es nicht
zu einem „Peitscheneffekt“ kommt. Vergewissern Sie sich,
dass der Kabelstecker richtig in der dafür vorgesehenen
Aussparung sitzt.
Einstellen der Saugrohrlänge (Abb. B)
Das ausziehbare Saugrohr (10) besteht aus drei Teilen.
XZum Verlängern des mittleren/unteren Teils drücken Sie
die untere Verriegelungstaste (23), und ziehen Sie das Rohr
vollständig heraus, bis es hörbar einrastet.
XDie beiden oberen Teile können in 11 verschiedenen
Stellungen fixiert werden. Drücken Sie die obere
Verriegelungstaste (24), und stellen Sie das Saugrohr auf
die gewünschte Länge ein. Achten Sie darauf, dass die
Verriegelung einrastet.
Einstellen der Bodendüse (Abb. A)
XZum Saugen von Teppichen und Teppichböden bringen Sie
den Kippschalter (25) in die Stellung „Oben“.
XZum Saugen von glatten Flächen wie Parkett oder Fliesen
bringen Sie den Kippschalter (25) in die Stellung „Unten“.
Staub saugen
XAchten Sie bei der Verwendung des Geräts darauf, dass
der Saugschlauch nicht geknickt, verdreht oder verstopft
ist.
XDer Staubsauger besitzt einen Schutzschalter, der das
Gerät im Fall einer Überhitzung automatisch abschaltet.
XSollte der Betrieb durch den Schutzschalter unterbrochen
werden, trennen Sie das Gerät vom Stromnetz, und warten
Sie 2 bis 3 Stunden, bis es sich abgekühlt hat.
Hinweise für optimale Arbeitsergebnisse
XBeim Arbeiten in beengten Platzverhältnissen empfiehlt es
sich, den Zubehörhalter abzunehmen. Nischen, Ecken usw.
sind dann besser erreichbar.
XArbeiten Sie auf Treppen immer von unten nach oben.
Stellen Sie das Gerät auf den Boden, und reinigen Sie
zunächst die erreichbaren Stufen. Stellen Sie den
Staubsauger dann auf eine Stufe unterhalb der
Arbeitsposition, und reinigen Sie die Stufen darüber.
Achten Sie auf einen sicheren Stand des Geräts.
VN2200 – Verwenden der Turbobürste (Abb. A)
XStellen Sie den Geschwindigkeitsregler auf die höchste
Stufe. An der Oberseite der Turbobürste befindet sich ein
Schieber, mit dem die Saugleistung eingestellt werden
kann.
XBewegen Sie die Bürste stetig vor und zurück. Die
Bürsteneinheit darf sich nicht längere Zeit an derselben
Stelle befinden, da die bearbeitete Fläche dadurch
beschädigt werden könnte.
Tragen des Geräts (Abb. C)
Während des Gebrauchs kann das Gerät am Handgriff (5)
getragen werden.
XKlappen Sie den Griff in die gezeigte Stellung.
Kurzfristiges Parken der Bodendüse (Abbildung. D)
XDas Gerät verfügt über eine Halterung, in der die
Bodendüse vorübergehend „geparkt“ werden kann.
Ein- und Ausschalten
XDer Ein-/Aus-Schalter (4) kann mit der Hand oder mit dem
Fuß betätigt werden.
XZum Einschalten des Geräts drücken Sie den Ein-/Aus-
Schalter (4).
XDurch erneutes Drücken des Ein-/Aus-Schalters (4) wird
das Gerät wieder ausgeschaltet.
Einstellen des Nebenluftventils (Abb. B)
XMit dem Nebenluftventil können Sie die Saugleistung des
Geräts anpassen. Die Nebenluftzufuhr wird durch Drehen
der Hülse (11) geregelt. Auf der Hülse sind Markierungen
für minimale und maximale Saugleistung angebracht.
Aufbewahren des Geräts (Abb. E und F)
Achtung! Schalten Sie das Gerät aus, und trennen Sie es vom
Stromnetz, bevor Sie es aufbewahren.
XAchten Sie darauf, dass das Netzkabel vollständig
aufgerollt ist.
XStellen Sie das Gerät aufrecht hin.
XWickeln Sie den Saugschlauch um das Gerät.
XSetzen Sie den Haken an der Bodendüse (26) in die dafür
vorgesehene Halterung ein.
XDrücken Sie das Saugrohr wie gezeigt mit der
Verriegelungslasche (27) in die Halterung am Gehäuse. Die
Verriegelungslasche (27) rastet automatisch ein.
13
DEUTSCH
XBewahren Sie das Gerät an einem trockenen Ort auf. Das
Gerät kann am Griff des Staubbehälters (2) getragen
werden.
XUm das Saugrohr aus seiner Halterung zu lösen, drücken
Sie die Verriegelungslasche (27) an der Rückseite des
Saugrohrs und ziehen dieses vom Gehäuse weg. Heben Sie
Saugrohr und Bodendüse dann aus der Parkhalterung.
Wartung
Ihr Black & Decker Gerät wurde im Hinblick auf eine lange
Lebensdauer und einen möglichst geringen
Wartungsaufwand entwickelt. Ein dauerhafter,
einwandfreier Betrieb setzt eine regelmäßige Pflege und
Reinigung voraus.
Reinigen des Filters
Das Gerät verfügt über einen automatischen
Filterreinigungsmechanismus.
XSchalten Sie das Gerät nach dem Gebrauch aus, ziehen Sie
aber noch nicht den Netzstecker.
XVergewissern Sie sich, dass der Staubbehälter
ordnungsgemäß befestigt ist.
XDrücken Sie den Filterreinigungsschalter (3), um die
Filterreinigung zu starten. Nach ca. 10 Sekunden ist der
Reinigungsvorgang beendet, und der Mechanismus
schaltet sich automatisch ab. Anschließend ist der Filter
wieder sauber.
XSie können nun den Netzstecker abziehen.
Die automatische Filterreinigung sorgt dafür, dass das Gerät
immer mit optimaler Saugleistung arbeitet.
Hinweis: Während der Filterreinigung kann das Gerät nicht
zum Staubsaugen verwendet werden. Sollten Sie den
Staubsauger während der Filterreinigung einschalten, wird
diese automatisch beendet.
Achtung! Ziehen Sie den Netzstecker des Geräts aus der
Steckdose, bevor Sie mit Wartungs- oder Reinigungsarbeiten
am Gerät beginnen.
XReinigen Sie regelmäßig die Lüftungsschlitze des Geräts
mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
XReinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines
feuchten Tuchs. Verwenden Sie keine scheuernden
Reinigungsmittel oder Reinigungsmittel auf
Lösungsmittelbasis.
VN2200 – Reinigen der Turbobürste (Abb. G)
XEntfernen Sie Haare oder Faserreste, die sich an der Bürste
(28) angesammelt haben.
Verwenden Sie ggf. eine Schere.
XNehmen Sie die Abdeckung (29) ab, und entfernen Sie ggf.
Fremdkörper, die den Luftstrom (30) behindern könnten.
Bringen Sie die Abdeckung wieder an.
Leeren des Staubbehälters (Abb. H und I)
Wenn der Staubbehälter (9) voll ist (erkennbar an der
Markierung für maximalen Füllstand), muss er geleert
werden.
XDrücken Sie die Entriegelungstasten (31), und heben Sie
den Staubbehälter (9) nach oben aus dem Gerät.
XDrücken Sie die Taste für die Verriegelung der Klappe (32)
an der Unterseite des Behälters, damit der Schmutz
herausfallen kann.
XVergewissern Sie sich, dass der Behälter leer ist.
XReinigen Sie den Filter, wie unten beschrieben.
XSchließen Sie die Klappe an der Unterseite des Behälters.
Achten Sie darauf, dass die Verriegelung einrastet.
XSetzen Sie den Behälter (9) wieder in das Gerät ein. Die
Entriegelungstasten (31) müssen hörbar einrasten.
XDrücken Sie den Filterreinigungsschalter (3), um die
Filterreinigung zu starten. Nach ca. 10 Sekunden ist der
Reinigungsvorgang beendet, und der Mechanismus
schaltet sich automatisch ab. Die automatische
Filterreinigung sorgt dafür, dass das Gerät immer mit
optimaler Saugleistung arbeitet.
Reinigung
Achtung! Schalten Sie das Gerät vor der Durchführung von
Reinigungs- und Wartungsarbeiten aus, und ziehen Sie den
Netzstecker.
XWischen Sie das Gerät gelegentlich mit einem feuchten
Tuch ab. Verwenden Sie keine scheuernden
Reinigungsmittel oder Reinigungsmittel auf
Lösungsmittelbasis. Tauchen Sie das Gerät nicht in
Wasser.
Reinigen der Staubbehälterfilter (Abb. H bis K)
Die Staubbehälterfilter verhindern, dass Schmutz und
Staubpartikel in das Motorgehäuse gelangen. Die Filter sind
wieder verwendbar und sollten regelmäßig gereinigt
werden.
XNehmen Sie den Staubbehälter aus dem Gerät (Abb. H).
XDrücken Sie die Taste für die Verriegelung der Klappe (32)
an der Unterseite des Behälters, um diese zu öffnen (Abb. I).
XLösen Sie den Vorfilter (33) durch Drehen gegen den
Uhrzeigersinn, und nehmen Sie ihn aus dem Staubbehälter
(9) (Abb. J).
XZiehen Sie den Filter (34) vom Filterhalter ab (Abb. K).
Achtung! Reinigen Sie den Filter nicht mit einer Bürste oder mit
Druckluft.
XReinigen Sie die Außenseite des Filters bei Bedarf mit
klarem Wasser. Lassen Sie den Filter danach 24 Stunden
trocknen, bevor Sie ihn wieder einsetzen.
Achtung! Das Innere des Filters darf nicht mit Wasser in
Berührung kommen.
XSetzen Sie den Filter wieder ein.
14
DEUTSCH
XBringen Sie den Vorfilter wieder an.
XSchließen Sie die Klappe an der Unterseite des Behälters.
XSetzen Sie den Behälter wieder in den Staubsauger ein.
Reinigen des Motorfilters (Abb. H und L)
Der Motorfilter (35) verhindert, dass Staubpartikel und
größere Objekte bei abgenommenem Staubbehälter in das
Motorgehäuse gelangen.
Der Filter (35) ist wieder verwendbar und sollte regelmäßig
gereinigt werden.
XNehmen Sie den Staubbehälter aus dem Gerät (Abb. H).
XNehmen Sie den Filter (35) heraus (Abb. L).
XEntfernen Sie mit Hilfe einer Bürste losen Staub vom Filter.
XBringen Sie den Filter (35) wieder an.
XSetzen Sie den Behälter wieder in den Staubsauger ein.
Ersetzen der Filter
Wenn der Staubbehälterfilter (34) beschädigt ist oder nicht
mehr richtig funktioniert, muss er ausgetauscht werden.
Ersatzfilter erhalten Sie im Black & Decker Fachhandel
(Katalognr. VLF50).
Austauschen des Staubbehälterfilters
XFühren Sie zum Austauschen des Filters (34) die obigen
Schritte aus.
Austauschen des Abluftfilters (Abb. M und N)
Das Gerät verfügt über einen Abluftfilter, der normalerweise
nicht ersetzt werden muss. Sollte trotzdem ein Austausch
erforderlich sein, gehen Sie folgendermaßen vor:
XDrehen Sie die beiden Schrauben (36) heraus.
XHeben Sie die Abdeckung (37) mit einem geeigneten
Werkzeug ab.
XZiehen Sie den alten Filter (38) heraus.
XSetzen Sie den neuen Filter wie in der Abbildung
gezeigt ein.
XBringen Sie die Abdeckung wieder an, und befestigen Sie
sie mit den beiden Schrauben (36).
Austauschen des Netzsteckers (nur Vereinigtes Königreich
und Irland)
Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker
angeschlossen werden muss:
XEntsorgen Sie den alten Stecker auf sachgerechte Weise.
XVerbinden Sie die braune Leitung mit dem
spannungsführenden Anschluss des Steckers.
XVerbinden Sie die blaue Leitung mit dem neutralen
Anschluss.
Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie
die Anleitungen, die dem Stecker beiliegen. Empfohlene
Sicherung: 5 A.
Umweltschutz
Sollten Sie das Gerät eines Tages durch ein
neues Gerät ersetzen wollen oder keine
Verwendung mehr dafür haben, denken Sie bitte
an den Schutz der Umwelt. Black & Decker nimmt
Ihre ausgedienten Black & Decker Geräte gern
zurück und sorgt für eine umweltgerechte
Entsorgung.
Durch die separate Sammlung von ausgedienten
Produkten und Verpackungsmaterialien können
Rohstoffe recycelt und wiederverwendet
werden. Die Wiederverwendung aufbereiteter
Materialien trägt zur Vermeidung der
Umweltverschmutzung bei und senkt den Rohstoffbedarf.
Die Abfallentsorgungssatzung Ihrer Gemeinde sieht
möglicherweise vor, dass Elektrogeräte getrennt vom
Hausmüll gesammelt, an der örtlichen
Abfallentsorgungseinrichtung abgegeben oder beim Kauf
eines neuen Produkts vom Fachhandel zur Entsorgung
angenommen werden müssen.
Black & Decker nimmt Ihre ausgedienten Black & Decker
Geräte gern zurück und sorgt für eine umweltfreundliche
Entsorgung bzw. Wiederverwertung. Um diese
Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät
bitte bei einer autorisierten Reparaturwerkstatt ab, die für
uns die Einsammlung übernimmt.
Die Adresse der zuständigen Niederlassung von Black &
Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die
nächstgelegene Vertragswerkstatt mit. Außerdem ist eine
Liste der Vertragswerkstätten und aller Kundendienststellen
von Black & Decker sowie der zuständigen Ansprechpartner
im Internet zu finden unter: www.2helpU.com.
Technische Daten
VN1800 VN2000 VN2010 VN2200
SpannungV AC230230230230
(Australien und Neuseeland) V AC 240
Leistungsaufnahme
Black & Decker erklärt, dass diese Produkte den folgenden
Normen entsprechen:
89/336/EWG, 73/23/EWG, EN 55014, EN 61000, EN 60335,
EN 61000-3-11
Schalldruckpegel, gemessen nach
EN 60704-1: 73 dB(A)
Kevin Hewitt
Director of Consumer Engineering
Spennymoor, County Durham
DL16 6JG,
Vereinigtes Königreich
01-08-2006
Garantie
Black & Decker vertraut auf die Qualität der eigenen Geräte
und bietet dem Käufer eine außergewöhnliche Garantie.
Diese Garantiezusage versteht sich unbeschadet der
gesetzlichen Gewährleistungsansprüche und schränkt diese
keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der
Europäischen Union und der Europäischen Freihandelszone
EFTA.
Tritt innerhalb von 24 Monaten ab Kaufdatum an einem
Gerät von Black & Decker ein auf Material- oder
Verarbeitungsfehler zurückzuführender Mangel auf,
garantiert Black & Decker den Austausch defekter Teile, die
Reparatur von Geräten mit üblichem Verschleiß bzw. den
Austausch eines mangelhaften Gerätes, ohne den Kunden
dabei mehr als unbedingt nötig in Anspruch zu nehmen,
allerdings vorbehaltlich folgender Ausnahmen:
Xwenn das Gerät gewerblich, beruflich oder im
Verleihgeschäft benutzt wurde;
Xwenn das Gerät missbräuchlich verwendet oder mit
mangelnder Sorgfalt behandelt wurde;
Xwenn das Gerät durch irgendwelche Fremdeinwirkung
beschädigt wurde;
Xwenn ein unbefugter Reparaturversuch durch anderes
Personal als das einer Vertragswerkstatt oder des Black &
Decker Kundendienstes unternommen wurde.
Zur Inanspruchnahme dieser Garantie ist dem Verkäufer
bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen.
Die Adresse der zuständigen Niederlassung von Black &
Decker steht in dieser Anleitung. Diese teilt Ihnen gern die
nächstgelegene Vertragswerkstatt mit. Außerdem ist eine
Liste der Vertragswerkstätten und aller Kundendienststellen
von Black & Decker sowie der zuständigen Ansprechpartner
im Internet zu finden unter:
www.2helpU.com
Bitte besuchen Sie untere Webseite
www.blackanddecker.de, um Ihr neues Black & Decker
Produkt zu registrieren und über neue Produkte und
Sonderangebote informiert zu werden. Weitere
Informationen über die Marke Black & Decker und unsere
Produkte finden Sie unter www.blackanddecker.de.
16
FRANÇAIS
Utilisation
Votre aspirateur Black & Decker ne peut être utilisé que sur
des surfaces sèches. Il est destiné à une utilisation
exclusivement domestique.
Consignes de sécurité
Attention ! De simples précautions sont à prendre pour
l’utilisation d’appareil branché à l’alimentation principale. Les
conseils suivants doivent toujours être appliqués, ceci afin de
réduire le risque d’incendie, les chocs électriques, les blessures
et les dommages matériels.
XLisez attentivement et entièrement le manuel avant
d’utiliser l’appareil.
XCe manuel décrit comment utiliser cet appareil. L’utilisation
d’un accessoire ou d’une fixation, ou bien l’utilisation de cet
appareil à d’autres fins que celles recommandées dans ce
manuel d’instruction peut présenter un risque de blessures.
XGardez ce manuel pour référence ultérieure.
Utilisation de votre appareil
XL’appareil doit toujours être arrêté (Off ) avant de le
brancher ou de le débrancher.
XPrenez toutes les précautions nécessaires pour utiliser
l’appareil.
XN’utilisez pas l’appareil à l’extérieur.
XNe tirez jamais sur le fil électrique pour débrancher la prise.
Maintenez le fil électrique éloigné de toute source de
chaleur, de zones graisseuses et de bords tranchants.
XSi le fil électrique est endommagé pendant l’utilisation,
débranchez immédiatement l’appareil. Ne touchez surtout
pas le fil électrique avant le débranchement.
XDébranchez l’appareil de la prise quand il n’est pas utilisé,
ainsi qu’avant l'installation ou le retrait de pièces et avant
le nettoyage.
Mesures de sécurité
XNe laissez pas les enfants ou toute autre personne ne
connaissant pas ces instructions, utiliser l’appareil.
XNe laissez pas les enfants ou les animaux s’approcher de la
zone de travail ou toucher l’appareil ou le fil électrique. Les
enfants doivent être surveillés avec attention s’ils se
trouvent près de l'appareil pendant l’utilisation.
Après l’utilisation
XÉteignez l’appareil et débranchez la prise avant de laisser
l’appareil sans surveillance et avant de changer, nettoyer
ou vérifier des pièces de l’appareil.
XQuand il n’est pas utilisé, l’appareil doit être rangé dans un
endroit sec. Une fois rangés, les appareils ne doivent pas
être accessibles aux enfants.
Vérification et réparations
XAvant l’utilisation, vérifiez si l'appareil est en bon état ou si
aucune pièce ne manque. Recherchez des pièces cassées,
des boutons endommagés et d'autres anomalies
susceptibles de nuire au bon fonctionnement de l’appareil.
XN’utilisez pas l’appareil si une pièce est endommagée ou
défectueuse.
XFaites réparer ou remplacer les pièces défectueuses ou
endommagées par un réparateur agréé.
XAvant l’utilisation, vérifiez l’état du fil électrique
(dommages, usures et vieillissement).
XN’utilisez pas l’appareil si le fil électrique ou la prise sont
endommagés ou défectueux.
XSi le fil électrique ou la prise sont endommagés ou
défectueux, il faut les faire réparer par un réparateur agréé
pour éviter les risques d'accident. Ne coupez pas le fil
électrique et n’essayez pas de le réparer.
XNe tentez jamais de retirer ou de remplacer des pièces
autres que celles citées dans ce manuel.
Sécurité électrique
Cet outil est doublement isolé; par conséquent,
aucun câble de masse n'est nécessaire. Vérifiez si
l’alimentation mentionnée sur la plaque
signalétique de l’appareil correspond bien à la
tension présente sur le lieu.
Consignes de sécurité supplémentaires pour les aspirateurs
XAvant l’utilisation, vérifiez toujours que le filtre est
correctement installé.
XNe soulevez pas l’appareil par la poignée du récipient à
poussière.
XN’utilisez pas cet appareil pour aspirer des liquides.
XN’utilisez pas cet appareil pour aspirer des matériaux qui
pourraient prendre feu.
XN’utilisez pas l’appareil près d’une source d’eau. Ne
plongez pas l’appareil dans l’eau.
XN’approchez pas vos yeux et votre visage du moteur.
XÉloignez les enfants et les animaux pendant l’utilisation de
l’appareil.
XTravaillez toujours de bas en haut pour aspirer dans les
escaliers et gardez l’appareil à au moins une marche en
dessous de celle où vous vous trouvez.
XN’utilisez pas l’appareil sans suceur ou autre accessoire à
l’extrémité du tube.
XN'approchez pas les cheveux, vêtements ou gants des
pièces mobiles de l'appareil. Ne touchez pas la brosse en
rotation. Ne l’approchez pas du fil électrique.
XN’utilisez pas d’accessoires endommagés.
XN’utilisez que des accessoires Black & Decker.
17
FRANÇAIS
Caractéristiques
Cet appareil comprend certains, ou tous, les éléments
suivants :
1.Tuyau
2.Poignée du récipient à poussière
3.Bouton de nettoyage du filtre
4.Interrupteur marche/arrêt
5.Poignée
6.Bouton d’enroulement du fil
7.Embout suceur
8.Roues
9.Récipient à poussière
10. Tube rallonge
11. Bague de commande de débit d’air
Cet appareil peut aussi être livré avec certains, ou tous, les
accessoires suivants (figure A) :
12. Suceur plat
13. Petite brosse
14. Brosse pour parquet (VN2010 / VN2200)
15. Brosse turbo (VN2200)
La brosse pour parquet n’est pas comprise sur tous les
modèles. Cet accessoire est disponible auprès de votre
centre de réparation / revendeur Black & Decker
(cat. n° WV100).
La brosse turbo n’est pas comprise sur tous les modèles.
Cet accessoire est disponible auprès de votre centre de
réparation / revendeur Black & Decker (cat. n° WV200).
Assemblage
Raccordement du tuyau (figure A)
XInsérez l’extrémité du tuyau (16) dans le raccord (17) de
l’appareil.
XAlignez les pattes à l'extrémité du tuyau avec les fentes
dans le raccord.
XGlissez le tuyau jusqu’à ce que les boutons de dégagement
(18) (2 positions) s’enclenchent.
XPour retirer le tuyau, appuyez sur les boutons de
dégagement (18) (2 positions) et tirez sur le tuyau.
Installation du tube rallonge (figure A)
XAppuyez sur le bouton de verrouillage (19) et glissez
l’embout (20) dans le tube (10) pour l’enclencher.
XPour retirer le tube (10), appuyez sur le bouton de
verrouillage et tirez l’embout du tuyau (20) hors du tube.
Installation de l’embout suceur (figure A)
L’embout suceur (7) sert à aspirer les tapis et les surfaces
dures (par exemple, les revêtements stratifiés et les dalles).
XAppuyez sur le bouton de verrouillage (21) et glissez le tube
(10) dans l’embout suceur (7) pour l’enclencher.
XPour retirer l’embout suceur (7), appuyez sur le bouton de
verrouillage (21) et tirez sur le tube (10).
VN2010/VN2200 – Installation de la brosse pour parquet
(figure A)
La brosse pour parquet (14) sert à aspirer sur les surfaces en
bois lisse.
XAppuyez sur le bouton de verrouillage (21) et glissez le tube
(10) dans la brosse (14) pour l’enclencher.
XPour retirer la brosse (14), appuyez sur le bouton de
verrouillage (21) et tirez sur le tube (10).
VN2200 – Installation de la brosse turbo (figure A)
La brosse turbo (15) sert à aspirer les moquettes.
Cette brosse est très utile pour aspirer les cheveux, les fils,
etc., ainsi que pour « rafraîchir » une moquette.
XAppuyez sur le bouton de verrouillage (21) et glissez le tube
(10) dans la brosse (15) pour l’enclencher.
XPour retirer la brosse (15), appuyez sur le bouton de
verrouillage (21) et tirez sur le tube (10).
Installation des accessoires (figure A)
Le suceur plat (12) sert à aspirer dans les endroits étroits et
difficiles d’accès. La petite brosse sert à aspirer les meubles,
les stores, les rideaux, les fenêtres et les escaliers. Les
accessoires peuvent être installés sur le tuyau (1) et le
tube (10).
XAppuyez sur le bouton de verrouillage (19 ou 21) et glissez
les accessoires sur l’embout du tuyau (21) ou le tube (10).
XPour retirer un accessoire, appuyez sur le bouton de
verrouillage (19 ou 21) et tirez sur l’accessoire.
Quand ils ne sont pas utilisés, les accessoires peuvent être
rangés sur le support (22). Le support des accessoires se
trouve sur l'embout du tuyau. Il se fixe à ce niveau là. Pour le
retirer, tirez le hors de l’embout. Les accessoires se rangent,
comme indiqué figure A.
Utilisation
Enroulement et déroulement du fil
Il est possible d’appuyer sur le bouton d’enroulement du fil
(6) avec le pied ou la main.
XAvant l’utilisation, tirez une longueur suffisante de fil
depuis l'arrière de l'appareil.
XAprès l’utilisation, appuyez sur le bouton d’enroulement du
fil (6) pour enrouler le fil. Guidez le fil pour qu'il s'enroule
correctement. Assurez-vous que la prise est correctement
rangée.
18
FRANÇAIS
Réglage de la longueur du tube (figure B)
Le tube rallonge (10) se compose de trois morceaux.
XPour rallonger la partie inférieure et la partie du milieu,
appuyez sur le bouton de réglage inférieur (23) et sortez
complètement le tube jusqu'à l'enclenchement.
XIl existe 11 points de réglage des deux parties supérieures.
Appuyez sur le bouton de réglage supérieur (24) et glissez
le tube à la longueur désirée. Assurez-vous que le tube est
bien enclenché.
Réglage de l’embout suceur (figure A)
XPour aspirer les tapis, mettez le bouton (25) vers le haut.
XPour aspirer les revêtements stratifiés et les dalles, etc.,
mettez le bouton (25) vers le bas.
Démarrage et arrêt
XIl est possible d’appuyer sur le bouton marche/arrêt (4) avec
le pied ou la main.
XPour mettre l’appareil en marche, appuyez sur l’interrupteur
marche/arrêt (4).
XPour arrêter l’appareil, appuyez de nouveau sur
l’interrupteur marche/arrêt (4).
Réglage du débit d’air (figure B)
XTournez la bague de commande de débit d’air (11) pour
régler le débit comme désiré. La position maximum et la
position minimum sont représentées.
Aspiration
XQuand l'aspirateur fonctionne, assurez-vous que le tuyau
n'est pas coincé ou vrillé.
XEn cas de surchauffe, un coupe-circuit arrête
automatiquement l'appareil.
XSi l’appareil s’arrête automatiquement, débranchez-le et
laissez-le refroidir pendant 2-3 heures.
Conseils pour une utilisation optimale
XRetirez le support des accessoires du tube pour aspirer plus
facilement dans les espaces étroits.
XAspirez toujours les escaliers de bas en haut. Laissez
l’aspirateur sur le sol et aspirez jusqu’à la moitié des
escaliers. Puis, portez l’appareil et placez-le sur une marche
inférieure à votre position de travail et aspirez la moitié
supérieure de l'escalier.
VN2200 – Utilisation de la brosse turbo (figure A)
XLe bouton de commande de variation de vitesse doit être à
la vitesse la plus rapide. Déplacez le bouton sur le dessus
de la brosse pour augmenter la force d’aspiration.
XDéplacez la brosse uniformément d’arrière en avant. Ne
brossez pas un même endroit pendant longtemps, ceci
pourrait endommager la surface.
Transport de l’appareil (figure C)
L’appareil peut être porté à l’aide de la poignée (5).
XPlacez la poignée, comme indiqué.
Rangement temporaire de l’embout suceur (figure D)
XPour avoir l'embout suceur toujours à disposition pendant
l’aspiration, l’installez sur le support, comme indiqué.
Rangement de l’appareil (figure E et F)
Attention ! L’appareil doit être arrêté et débranché pour le
ranger.
XAssurez-vous que le fil est complètement enroulé.
XPlacez l’appareil en position verticale.
XEnroulez le tuyau autour de l’appareil.
XInsérez le crochet de l’embout suceur (26) dans le logement
prévu à cet effet.
XPoussez le tube jusqu’à ce que le système de blocage (27)
s’enclenche dans le logement correspondant à cet effet sur
l’appareil, comme indiqué. Le système de blocage (27)
s’enclenche automatiquement.
XRangez l’appareil dans un endroit sec. Il peut être porté par
la poignée (2).
XPour prendre le tube de l’appareil, appuyez sur le levier du
système de blocage (27) sur l’arrière du tube et tirez le tube
de l’appareil pour le retirer des fentes de rangement.
Entretien
Votre outil Black & Decker a été conçu pour fonctionner
pendant longtemps avec un minimum d'entretien. Un
fonctionnement continu satisfaisant dépend d'un nettoyage
régulier et d'un entretien approprié de l'outil.
Nettoyage du filtre
Un système de nettoyage de filtre est installé sur l'appareil.
XAprès chaque utilisation, arrêtez l’appareil sans le
débrancher.
XAssurez-vous que le récipient à poussière est correctement
installé.
XAppuyez sur le bouton de nettoyage du filtre (3). Le cycle de
nettoyage se met en marche pendant 10 secondes, puis
s’arrête automatiquement. Le filtre est automatiquement
nettoyé au cours du cycle.
XL’appareil peut alors être débranché.
L'appareil est ainsi prêt à fonctionner au maximum de sa
capacité pour la prochaine utilisation.
Remarque : l’aspiration est impossible pendant le cycle de
nettoyage du filtre. Si l’aspirateur est mis en marche
pendant le cycle de nettoyage du filtre, le cycle s’arrête.
19
FRANÇAIS
Attention ! Avant d’effectuer des réparations ou un nettoyage
de l’appareil, débranchez-le.
XNettoyez régulièrement les orifices de ventilation de votre
appareil à l'aide d'une brosse souple ou d'un chiffon sec.
XNettoyez régulièrement le compartiment du moteur à l'aide
d'un chiffon humide. N'utilisez pas de produit abrasif ou à
base de solvant.
VN2200 – Nettoyage de la brosse turbo (figure G)
XRetirez les cheveux ou les fils accrochés sur la brosse (28).
Utilisez une paire de ciseaux, le cas échéant.
XRetirez le couvercle (29) pour enlever les corps étrangers
bloqués dans la turbine (30). Ré-installez le couvercle.
Évacuation de la poussière du récipient (figure H et I)
Le récipient (9) doit être vidé quand la poussière atteint le
repère maximum.
XRetirez le récipient à poussière (9) de l’appareil en appuyant
sur les deux boutons de dégagement (31). Soulevez-le pour
le sortir de l’appareil.
XAppuyez sur le dispositif de verrouillage (32) pour évacuer
la poussière.
XVidez le récipient.
XNettoyez le filtre, comme décrit ci-dessous.
XFermez la porte inférieure en l’enclenchant correctement.
XRé-installez le récipient (9) dans l’appareil. Les boutons de
dégagement (31) doivent être bien enclenchés.
XAppuyez sur le bouton de nettoyage du filtre (3). Le cycle de
nettoyage se met en marche pendant 10 secondes, puis
s’arrête automatiquement. L'appareil est ainsi prêt à
fonctionner au maximum de sa capacité pour la prochaine
utilisation.
Nettoyage
Attention ! Avant toute opération d'entretien et de nettoyage,
éteignez et débranchez l’appareil.
XDe temps en temps, passez un chiffon humide sur
l’appareil. N'utilisez pas de produit abrasif ou à base de
solvant. Ne plongez pas l’appareil dans l’eau.
Attention ! Ne nettoyez pas le filtre avec de l’air comprimé ou
une brosse.
XSelon son état, rincez l’extérieur avec de l’eau. Laissez-le
sécher pendant 24 heures avant de le ré-installer.
Attention ! Ne lavez pas l’intérieur du filtre.
XRemplacez le filtre.
XRé-installez le pré-filtre.
XFermez la porte inférieure.
XRé-installez le récipient dans l’appareil.
Nettoyage du filtre du moteur (figures H et L)
Le filtre du moteur (35) empêche les particules et les gros
objets d’entrer dans le compartiment du moteur, pendant le
retrait du récipient à poussière.
Le filtre (35) est réutilisable et doit être nettoyé
régulièrement.
XRetirez le récipient de l’appareil (figure H).
XSortez le filtre (35) (figure L).
XBrossez la poussière déposée sur le filtre.
XReplacez le filtre (35).
XRé-installez le récipient dans l’appareil.
Remplacement des filtres
Si le filtre du récipient à poussière (34) est endommagé ou
n'est plus efficace, il doit être remplacé. Vous trouverez des
filtres de rechange chez votre revendeur Black & Decker
(cat. n° VLF50).
Remplacement du filtre du récipient à poussière
XSuivez la procédure ci-dessus pour remplacer le filtre (34).
Remplacement du filtre de sortie (figure M et N)
L’appareil est muni d'un filtre permanent. Si celui-ci doit
malgré tout être remplacé, effectuez ce qui suit :
XRetirez les deux vis (36).
XRetirez le couvercle (37) avec un outil pour le soulever.
XRetirez le filtre usé (38) en le tirant.
XInsérez le nouveau filtre, comme indiqué.
XRevissez le couvercle.
Nettoyage des filtres du récipient à poussière (figures H - K)
Les filtres empêchent la poussière et les saletés d’entrer
dans le compartiment du moteur. Les filtres sont
réutilisables et doivent être nettoyés régulièrement.
XRetirez le récipient de l’appareil (figure H).
XAppuyez sur le dispositif de verrouillage (32) pour ouvrir la
porte inférieure (figure I).
XRetirez le pré-filtre (33) du récipient (9) (figure J) en le
tournant dans le sens inverse des aiguilles d’une montre.
XSortez le filtre (34) de son support (figure K).
20
Remplacement des prises principales (RU et Irlande
uniquement)
Si une nouvelle prise doit être installée :
XMettez au rebut la vieille prise.
XBranchez le fil brun dans la fiche de la nouvelle prise.
XBranchez le fil bleu à la borne neutre.
Attention ! Aucune connexion ne doit être faite à la borne de
terre. Suivez les instructions de montage fournies avec les
prises de bonne qualité. Fusibles recommandés : 5 A.
FRANÇAIS
Protection de l'environnement
Si vous pensez un jour que votre outil doit être
remplacé ou que vous n'en avez plus l'usage,
songez à la protection de l'environnement. Les
réparateurs agréés Black & Decker peuvent
récupérer les anciens appareils Black & Decker
et les mettre au rebut en confortmité avec la
protection de l'environnement.
La collecte séparée des produits et des
emballages usagés permet de recycler et de
réutiliser des matériaux. La réutilisation de
matériaux recyclés évite la pollution de
l'environnement et réduit la demande de
matières premières.
Des réglementations locales peuvent stipuler la collecte
séparée des produits électriques et des produits ménagers,
dans des déchetteries municipales ou par le revendeur
lorsque vous achetez un nouveau produit.
Black & Decker fournit un dispositif permettant de recycler
les produits Black & Decker lorsqu'ils ont atteint la fin de
leur cycle de vie. Pour pouvoir profiter de ce service, veuillez
retourner votre produit à un réparateur agréé qui se chargera
de le collecter pour nous.
Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouver une
liste de réparateurs agréés de Black & Decker et de plus
amples détails concernant notre service après-vente sur le
site Internet : www.2helpU.com.
Caractéristiques techniques
VN1800 VN2000 VN2010 VN2200
TensionV c.a.230230230230
(Australie et Nouvelle Zélande) V c.a. 240
Puissance
absorbée
Longueur du
câble
Dimension du
récipient
Poidskg 9,19,69,69,7
W 1800200020002200
m6778
l2,52,52,52,5
Déclaration de conformité CE
VN1800/VN2000/VN2010/VN2200
Black & Decker déclare que ces produits sont conformes à :
89/336/CEE, 73/23/CEE, EN 55014, EN 61000, EN 60335,
EN 61000-3-11
Niveau de pression sonore, mesuré selon la norme
EN 60704-1 : = 73 dB(A)
Kevin Hewitt
Directeur Ingénierie Client
Spennymoor, County Durham
DL16 6JG,
Royaume-Uni
01-08-2006
Garantie
Black & Decker vous assure la qualité de ses produits et
vous offre une garantie très étendue. Ce certificat de
garantie est un document supplémentaire et ne peut en
aucun cas se substituer à vos droits légaux. La garantie est
valable sur tout le territoire des États Membres de l'Union
Européenne et de la Zone de Libre Échange Européenne.
Si un produit Black & Decker s'avère défectueux en raison de
matériaux en mauvais état, d'une erreur humaine, ou d'un
manque de conformité dans les 24 mois suivant la date
d'achat, Black & Decker garantit le remplacement des
pièces défectueuses, la réparation des produits usés ou
cassés ou remplace ces produits à la convenance du client,
sauf dans les circonstances suivantes :
XLe produit a été utilisé dans un but commercial,
professionnel, ou a été loué.
XLe produit a été mal utilisé ou avec négligence.
XLe produit a subi des dommages à cause de corps
étrangers, de substances ou d'accidents.
XDes réparations ont été tentées par des techniciens ne
faisant pas partie du service technique de Black & Decker.
21
FRANÇAIS
Pour avoir recours à la garantie, il est nécessaire de fournir
une preuve d'achat au vendeur ou à un réparateur agréé.
Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouver une
liste de réparateurs agréés de Black & Decker et de plus
amples détails sur notre service après-vente sur le site
Internet à l'adresse suivante :
www.2helpU.com
Visitez notre site Web www.blackanddecker.co.uk pour
enregistrer votre nouveau produit Black & Decker et être
informé des nouveaux produits et des offres spéciales.
Pour plus d'informations concernant la marque
Black & Decker et notre gamme de produits, consultez
notre site www.blackanddecker.co.uk.
22
ITALIANO
Uso previsto
L’aspirapolvere Black & Decker è stato progettato per
l’aspirazione di polvere asciutta. Questo prodotto è stato
progettato solo per uso domestico.
Istruzioni di sicurezza
Attenzione! Quando si usano elettrodomestici alimentati
elettricamente, osservare sempre le normali precauzioni di
sicurezza per ridurre il rischio di incendio, scosse elettriche,
lesioni personali e danni materiali.
XLeggere attentamente il presente manuale prima di usare
l'elettrodomestico.
XL'uso previsto è descritto nel presente manuale. Se questo
elettrodomestico viene usato con accessori o per usi diversi
da quelli raccomandati nel presente manuale d'uso, si
potrebbero verificare lesioni personali.
XConservare il presente manuale per futura consultazione.
Utilizzo dell'elettrodomestico
XAccertarsi che l’elettrodomestico sia spento prima di
collegarlo o scollegarlo dall’alimentazione elettrica.
XPrestare sempre attenzione quando si usa
l’elettrodomestico.
XNon usare l’elettrodomestico all’aperto.
XNon tirare mai il filo di alimentazione per scollegare la
spina dalla presa. Tenere il filo di alimentazione lontano da
fonti di calore, olio e bordi taglienti.
XSe il filo di alimentazione subisce danni durante l’uso,
scollegare immediatamente l’elettrodomestico
dall’alimentazione elettrica. Non toccare il filo di
alimentazione prima di scollegarlo dall’alimentazione
quando non è in uso e prima di inserire o staccare gli
accessori e prima del lavaggio.
Sicurezza altrui
XVietare l’uso dell’elettrodomestico a bambini e ad adulti
che non abbiano letto il presente manuale.
XVietare a bambini o ad animali di avvicinarsi all’area di
lavoro o di toccare l’elettrodomestico o il filo di
alimentazione. Prestare la massima attenzione quando si
usa l’elettrodomestico vicino ai bambini.
Dopo l'impiego
XPrima di lasciare incustodito l’elettrodomestico e prima di
cambiarne, pulirne o ispezionarne i componenti, spegnerlo
ed estrarre la spina dalla presa .
XQuando non viene usato, riporre l’elettrodomestico in un
luogo asciutto. Gli elettrodomestici non devono essere
riposti alla portata dei bambini.
Ispezione e riparazioni
XPrima dell'impiego, controllare che l'elettrodomestico non
sia danneggiato e non presenti parti difettose. Controllare
che non vi siano parti rotte, che gli interruttori non siano
danneggiati e che non vi siano altre condizioni che
potrebbero avere ripercussioni sulle prestazioni.
XNon usare l'elettrodomestico se alcune parti sono
danneggiate o difettose.
XFar riparare o sostituire le parti danneggiate o difettose da
un tecnico autorizzato.
XPrima dell’uso, controllare che il filo di alimentazione non
presenti segni di danni, invecchiamento e usura.
XNon usare l’elettrodomestico se il filo di alimentazione o la
spina sono danneggiati o difettosi.
XSe il filo di alimentazione o la spina sono danneggiati o
difettosi, devono essere riparati da un tecnico autorizzato
per evitare che costituiscano un rischio. Non tagliare il filo
di alimentazione e non tentare di ripararlo personalmente.
XNon tentare di smontare o sostituire qualsiasi parte ad
eccezione di quelle specificate nel presente manuale.
Sicurezza elettrica
Il doppio isolamento di cui è provvisto
l'elettroutensile rende superfluo il filo di terra.
Controllare sempre che l'alimentazione
corrisponda alla tensione indicata sulla targhetta
delle caratteristiche.
Ulteriori precauzioni di sicurezza per gli aspirapolvere
XPrima dell’impiego, controllare sempre che il filtro sia
montato in modo corretto.
XNon trasportare l’elettrodomestico dal manico del
contenitore.
XNon usare l’elettrodomestico per aspirare liquidi.
XNon usare l’elettrodomestico per aspirare materiali che
potrebbero incendiarsi.
XNon usare l'elettrodomestico vicino all’acqua. Non
immergere l'elettrodomestico in acqua.
XTenere lo scarico del motore lontano da occhi e viso.
XTenersi a una distanza di sicurezza da bambini e animali
quando si usa questo elettrodomestico.
XProcedere sempre dal piano inferiore a quello superiore
quando si usa l'elettrodomestico per pulire le scale,
mantenendosi almeno un gradino al di sotto della posizione
da cui si lavora.
XNon usare l’elettrodomestico senza aver montato per prima
cosa sul tubo una bocchetta o un altro accessorio idoneo.
23
ITALIANO
XTenere capelli, vestiti e guanti lontani da pezzi in
movimento. Non infilare le dita nel rullo in movimento.
Tenere il rullo in movimento lontano dal filo di
alimentazione.
XNon usare accessori danneggiati.
XUsare solo accessori Black & Decker.
Caratteristiche
Si indicano di seguito le caratteristiche di cui questo
elettrodomestico è dotato:
1.Tubo flessibile
2.Manico contenitore
3.Interruttore di pulitura filtro
4.Interruttore di accensione
5.Manico
6.Pulsante di riavvolgimento filo
7.Bocchetta aspirante
8.Ruote
9.Contenitore
10. Tubo rigido di prolunga
11. Interruttore regolazione flusso aria
Questo elettrodomestico viene inoltre fornito con alcuni o
con tutti gli accessori elencati di seguito (fig. A):
12. Bocchetta a lancia
13. Spazzola a pennello
14. Spazzola per pavimenti (VN2010 / VN2200)
15. Spazzola turbo (VN2200)
La spazzola per pavimenti non fa parte della dotazione di
tutti i modelli. Questo accessorio può essere acquistato
presso il rivenditore / centro assistenza Black & Decker (n. di
catalogo WV100).
La spazzola turbo non fa parte della dotazione di tutti i
modelli. Questo accessorio può essere acquistato presso il
rivenditore / centro assistenza Black & Decker (n. di catalogo
WV200).
Assemblaggio
Collegamento del tubo flessibile (fig. A)
XInfilare la ghiera del tubo flessibile (16) nella presa (17)
dell’elettrodomestico.
XAllineare le linguette sulla ghiera del tubo flessibile alle
fessure nella presa.
XInfilare ulteriormente il tubo flessibile fino a quando i
pulsanti di rilascio (18) (2 posizioni) si agganciano in sede.
XPer scollegare il tubo flessibile, premere i pulsanti di
rilascio (18) (2 posizioni) ed estrarre il tubo flessibile.
Montaggio del tubo rigido di prolunga (fig. A)
XPremere il pulsante di bloccaggio (19) e infilare l’estremità
del tubo flessibile (20) nel tubo rigido (10) fino a quando si
aggancia in sede.
XPer staccare il tubo (10), premere il pulsante di bloccaggio
ed estrarre l’estremità del tubo flessibile (20) dal tubo.
Montaggio della bocchetta aspirante (fig. A)
La bocchetta aspirante (7) consente di aspirare moquette e
pavimentazioni (ad esempio piastrelle e pavimenti laminati).
XPremere il pulsante di bloccaggio (21) e infilare il tubo (10)
nella bocchetta (7) fino a quando si aggancia in sede.
XPer togliere la bocchetta (7), premere il pulsante di
bloccaggio (21) ed estrarre il tubo (10) dalla bocchetta (7).
VN2010/VN2200 – Montaggio della spazzola per
pavimentazioni in legno (fig. A)
La spazzola per pavimentazioni in legno (14) consente di
pulire pavimentazioni in legno e lucidate.
XPremere il pulsante di bloccaggio (21) e infilare il tubo (10)
nella bocchetta (14) fino a quando si aggancia in sede.
XPer togliere la spazzola (14), premere il pulsante di
bloccaggio (21) ed estrarre il tubo (10) dalla spazzola.
VN2200 – Montaggio della spazzola turbo (fig. A)
La spazzola turbo (15) consente di pulire le moquette.
Questa spazzola è particolarmente utile per aspirare capelli,
fili, ecc., oltre che a ravvivare le fibre calpestate dei tappeti.
XPremere il pulsante di bloccaggio (21) e infilare il tubo (10)
nella bocchetta (15) fino a quando si aggancia in sede.
XPer togliere la spazzola (15), premere il pulsante di
bloccaggio (21) ed estrarre il tubo (10) dalla spazzola.
Montaggio degli accessori (fig. A)
La bocchetta a lancia (12) consente di pulire interstizi e punti
difficili da raggiungere. La spazzola a pennello (13) consente
di pulire mobili, tapparelle, tende, finestre e scale. Gli
accessori possono essere montati sia sul tubo flessibile (1)
sia su quello rigido (10).
XPremere il pulsante di bloccaggio (19 o 21) e inserire
l’accessorio sull’estremità del tubo flessibile (20) oppure
sul tubo rigido (10).
XPer staccare l’accessorio, premere il pulsante di bloccaggio
(19 o 21) ed estrarre l’accessorio.
Quando non sono usati, gli accessori possono essere riposti
nell’apposito supporto (22). Il supporto degli accessori si
trova sull’estremità del tubo flessibile, dove è agganciato in
sede. Per staccarlo, tirarlo via dell’estremità del tubo
flessibile. Gli utensili sono conservati come illustrato
in fig. A.
24
ITALIANO
Utilizzo
Srotolamento e riavvolgimento del filo
Il pulsante di riavvolgimento del filo (6) può essere azionato
a mano o con il piede.
XPrima dell’impiego, tirare una quantità sufficiente di filo dal
retro dell’elettrodomestico.
XDopo l’impiego, premere il pulsante di riavvolgimento del
filo (6) per riavvolgere il filo nella rispettiva sede. Guidare il
filo con la mano per avere la certezza che non si srotoli di
nuovo. Verificare che la spina sia posizionata
correttamente.
Regolazione della lunghezza del tubo (fig. B)
Il tubo di prolunga (10) è composto da un massimo di tre
pezzi.
XPer allungare il pezzo centrale o quello inferiore, premere il
pulsante di regolazione inferiore (23) e sfilare
completamente il tubo fino a quando si aggancia in sede.
XI due pezzi superiori possono essere regolati in 11 posizioni.
Premere il pomello del pulsante di regolazione superiore
(24) e sfilare il tubo fino a quando è della corretta
lunghezza. Accertarsi che il tubo si agganci in sede.
Regolazione della bocchetta aspirante (fig. A)
XPer la pulitura di moquette, regolare il selettore della
pavimentazione (25) in posizione rialzata.
XPer la pulitura di piastrelle o pavimentazioni laminate, ecc.,
regolare il selettore della pavimentazione (25) in posizione
abbassata.
Accensione e spegnimento.
XL’interruttore di accensione (4) può essere azionato a mano
o con il piede.
XPer accendere l’elettrodomestico, premere l’interruttore di
accensione (4).
XPer spegnere l’elettrodomestico, premere di nuovo
l’interruttore di accensione (4).
Regolazione del flusso d’aria (fig. B)
XRuotare il comando del flusso dell’aria (11) per regolare il
flusso come richiesto. Si illustrano le posizioni massime e
minime.
Pulitura con aspirapolvere
XQuando si utilizza l’elettrodomestico, accertarsi che il tubo
flessibile non sia bloccato, attorcigliato o impigliato.
XIn caso di surriscaldamento, si attiva un interruttore
automatico che arresta automaticamente
l’elettrodomestico.
XSe l’elettrodomestico smette di funzionare, scollegarlo
dalla presa e lasciare che si raffreddi per 2-3 ore.
Consigli per un ottimo utilizzo
XQuando si pulisce in spazi ristretti, togliere
temporaneamente il supporto degli accessori dal tubo per
migliorare il raggio di azione.
XQuando si esegue la pulitura di scale, partire sempre dal
basso e procedere verso l’alto. Posizionare
l’elettrodomestico sul pavimento e pulire le scale fino a
metà. Dopo di ché trasportare l’elettrodomestico in un
punto stabile che si trovi almeno un gradino al di sotto della
posizione da dove si lavora e pulire la metà superiore delle
scale.
VN2200 – Utilizzo della spazzola turbo (fig. A)
XVerificare che il comando della velocità si trovi sulla
regolazione massima. Spostare la leva scorrevole sulla
parte superiore della spazzola come richiesto per
ottimizzare la forza aspirante.
XSpostare uniformemente avanti e indietro la spazzola. Non
tenere la spazzola nella medesima posizione per parecchio
tempo, dato che facendolo si potrebbe danneggiare la
superficie.
Trasporto dell’elettrodomestico (fig. C)
Durante l’impiego l’elettrodomestico può essere trasportato
mediante il manico (5).
XInclinare il manico nella posizione illustrata.
Riporre provvisoriamente la bocchetta aspirante (fig. D)
XUsare tale posizione per riporre provvisoriamente la
bocchetta aspirante.
Come riporre l’elettrodomestico (figg. E e F)
Attenzione! Prima di riporre l’elettrodomestico, spegnerlo e
scollegarlo dalla presa.
XAccertarsi che il filo si sia completamente riavvolto.
XAppoggiare l’elettrodomestico in posizione verticale.
XAvvolgere il filo attorno all’elettrodomestico.
XInfilare il gancio della bocchetta aspirante (26) nella gola
nell’elettrodomestico.
XCalzare il tubo fino a quando il dispositivo di bloccaggio (27)
si infila nella corrispondente gola nell’elettrodomestico
come illustrato. Il dispositivo di bloccaggio (27) si innesta
automaticamente.
XConservare l’elettrodomestico in un luogo asciutto.
L’elettrodomestico può essere trasportato mediante la
maniglia del contenitore (2).
XPer staccare il tubo dall’elettrodomestico e usarlo, premere
la leva sul dispositivo di bloccaggio (27) sul retro del tubo,
staccarlo dall'apparecchio ed estrarre il tubo e la bocchetta
dalle fessure di fissaggio.
25
ITALIANO
Manutenzione
Questo elettroutensile Black & Decker è stato progettato per
funzionare a lungo con un minimo di manutenzione. Per
ottenere prestazioni sempre soddisfacenti occorre avere
cura dell'elettrodomestico e sottoporlo a manutenzione
periodica.
Pulitura del filtro
Questo elettrodomestico è dotato di funzione di pulitura del
filtro.
XDopo ogni impiego, spegnere l’elettrodomestico senza
scollegarlo dalla presa.
XAccertarsi che il contenitore sia saldamente fissato in sede.
XPremere il comando di pulitura del filtro (3) attivando in
questo modo il ciclo di pulitura del filtro che dura 10
secondi e che si disattiva dopo questo periodo di tempo.
Durante i 10 secondi di attivazione, l’impianto di pulitura
automatico pulisce il filtro.
XA questo punto è possibile scollegare la spina dalla presa.
In questo modo si ha la certezza che in occasione del
successivo utilizzo, si avranno delle prestazioni ottimali.
Nota: Questo elettrodomestico è stato progettato in modo
tale da non permetterne l'utilizzo durante il ciclo di pulitura
del filtro. Se l’aspirapolvere viene acceso durante il ciclo di
pulitura del filtro, tale ciclo si interrompe.
Attenzione! Prima di eseguire la manutenzione
dell’elettrodomestico oppure di pulirlo, scollegarlo dalla presa.
XLe prese di ventilazione dell'elettrodomestico devono
essere pulite regolarmente con un pennello o un panno
morbido e asciutto.
XIl vano del motore deve essere pulito regolarmente con un
panno umido. Non usare materiali abrasivi o detergenti a
base di solventi.
VN2200 – Pulitura della spazzola turbo (fig. G)
XEliminare capelli o fili attorcigliatisi sulla spazzola (28).
Usare un paio di forbici se necessario.
XStaccare il coperchio (29) per eliminare eventuali oggetti
che blocchino la turbina dell’aria (30). Rimontare il
coperchio.
Svuotamento del contenitore (figg. H e I)
Il contenitore (9) deve essere svuotato quando la polvere
raccolta arriva all’indice di massimo indicato sul cestello.
XStaccare il contenitore (9) dall’elettrodomestico premendo
i due pulsanti di rilascio (31) ed estraendolo.
XPremere il gancio dello sportello inferiore (32) per svuotare
la polvere.
XSvuotare il contenitore come richiesto.
XPulire il filtro come descritto di seguito.
XChiudere lo sportello inferiore e accertarsi che si agganci in
sede.
XRimontare il contenitore (9) nell’elettrodomestico
accertandosi che i pulsanti di rilascio (31) si aggancino in
sede.
XPremere il comando di pulitura del filtro (3) attivando in
questo modo il ciclo di pulitura del filtro che dura 10
secondi e che si disattiva dopo questo periodo di tempo. In
questo modo si ha la certezza che in occasione del
successivo utilizzo, si avranno delle prestazioni ottimali.
Pulizia
Attenzione! Prima di eseguire la pulizia e la manutenzione,
spegnere l’elettrodomestico e scollegarlo dalla presa.
XStrofinare di tanto in tanto l’elettrodomestico con un panno
umido. Non usare materiali abrasivi o detergenti a base di
solventi. Non immergere l'elettrodomestico in acqua.
Pulitura dei filtri del contenitore (figg. H - K)
I filtri del contenitore impediscono a polvere e impurità di
penetrare nel vano motore. I filtri sono riutilizzabili e devono
essere puliti periodicamente.
XStaccare il contenitore dall’elettrodomestico (fig. H).
XPremere il gancio dello sportello inferiore (32) per aprire
quest’ultimo (fig. I).
XStaccare il prefiltro (33) dal contenitore (9) (fig. J)
ruotandolo in senso antiorario.
XStaccare il filtro (34) dal rispettivo supporto (fig. K).
Attenzione! Non spazzolare e non usare aria compressa per
pulire il filtro.
XA seconda dello stato, risciacquare la parte esterna del
filtro con acqua. Lasciare che il filtro si asciughi per 24 ore
prima di inserirlo di nuovo.
Attenzione! Non lavare l’interno del filtro.
XSostituire il filtro.
XRimontare il prefiltro.
XChiudere lo sportello inferiore.
XInserire di nuovo il contenitore nell’elettrodomestico.
Pulitura del filtro del motore (figg. H e L)
Il filtro del motore (35) impedisce l’ingresso di particelle e di
oggetti di una certa dimensione nel vano motore quando si
toglie il filtro.
Il filtro (35) è riutilizzabile e deve essere pulito regolarmente.
XStaccare il contenitore dall’elettrodomestico (fig. H).
XEstrarre il filtro (35) (fig. L).
XSpazzolare via l’eventuale polvere presente sul filtro.
XSostituire il filtro (35).
XInserire di nuovo il contenitore nell’elettrodomestico.
26
Loading...
+ 58 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
