1
www.blackanddecker.eu
English 4
Deutsch 9
Français 15
Italiano 20
Nederlands 25
Español 30
Português 35
Svenska 40
Norsk 45
Dansk 50
Suomi 55
Ελληνικά 60
Türkçe 66
2
1
2
1
2
A B1
B2 B3
C D
3
4
4
3
1
6
5
7
3
E F
2
8
8
9
10
G
4
ENGLISH
Intended use
Your Black & Decker Dustbuster® hand
held vacuum cleaner has been designed
for light dry vacuum cleaning purposes.
This product is intended for household
use only.
Safety instructions
Warning! When using battery-powered
appliances, basic safety precautions,
including the following, should always
be followed to reduce the risk of fire,
leaking batteries, personal injury and
material damage.
Read this manual carefully before
using the appliance.
The intended use is described in this
manual. The use of any accessory or
attachment or the performance of
any operation with this appliance
other than those recommended in
this instruction manual may present
a risk of personal injury.
Retain this manual for future
reference.
Using your appliance
Do not use the appliance to pick up
liquids or any materials that could
catch fire.
Do not use the appliance near water.
Do not immerse the appliance in water.
Never pull the charger lead to
disconnect the charger from the
socket. Keep the charger lead away
from heat, oil and sharp edges.
After use
Unplug the charger before cleaning it.
When not in use, the appliance
should be stored in a dry place.
Children should not have access to
stored appliances.
Inspection and repairs
Before use, check the appliance for
damaged or defective parts.
Check for breakage of parts, damage
to switches and any other conditions
that may affect its operation.
Do not use the appliance if any part
is damaged or defective.
Have any damaged or defective parts
repaired or replaced by an authorised
repair agent.
Regularly check the charger lead for
damage. Replace the charger if the
lead is damaged or defective.
Never attempt to remove or replace
any parts other than those specified
in this manual.
Battery and charger
Never attempt to open the battery.
Do not expose the battery to water.
Do not incinerate the battery.
Do not expose the charger to water.
Do not open the charger.
Electrical safety
Your charger has been designed for a
specific voltage. Always check that the
mains voltage corresponds to the voltage
on the rating plate. Never attempt to
replace the charger unit with a regular
mains plug.
This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience
and knowledge, unless they have
been given supervision or instruction
concerning use of the appliance by a
person responsible for their safety.
Children should be supervised to
ensure that they do not play with the
appliance.
Symbols on the charger
Your charger is double
insulated; therefore no earth
wire is required.
Fail safe isolating transformer.
The mains supply is electrically
separated from the transformer
output.
The charger automatically
shuts off if the ambient
temperature becomes too high.
As a consequence the charger
will be inoperable.
5
ENGLISH
The unit must be disconnected
from the mains supply and
taken to an authorised service
centre for repair.
The charger is intended for
indoor use only.
Read the manual carefully
before using the appliance.
Warning! Keep electrical appliances out
of reach from children or infirm persons.
Do not let them use the appliances
without supervision.

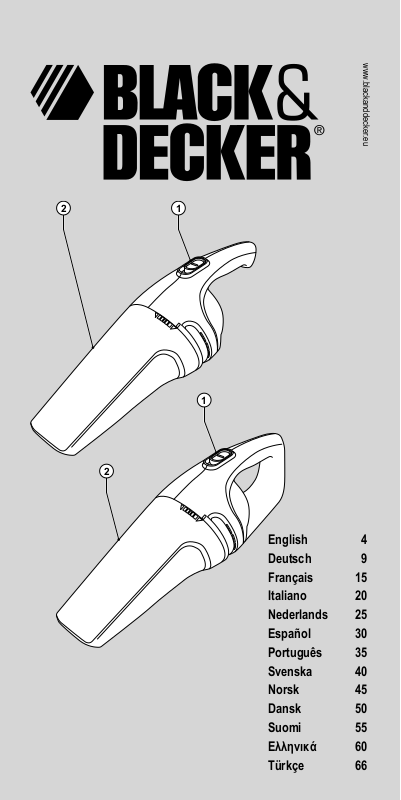

Features
1. On/off switch
2. Dust bowl
Fig. A
3. Crevice tool
4. Brush tool
Unpacking
Identifying your product
The model design can be determined from
the suffix codes used in the catalogue
number. The following catalogue
numbers are described in this manual:
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
The suffix code XX corresponds to the
following designs:
00/99: stick handle, no accessories supplied
03: loop handle, supplied with crevice
tool and brush tool
The suffix code Y is used to identify the
range of colour options. The suffix code
Y represented by the letter N is used for
models with an NiMH battery.
Installation
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY - Fitting the
charging base to the wall
(fig. B1 & B2)
The charging base can be placed on
a worktop or fitted to the wall to provide
a convenient storage and charging point
for the appliance.
Assembly
Fitting the accessories (fig. A & C)
Depending on the model, the appliance
is supplied with the following accessories:
a crevice tool (3) for confined spaces
a brush tool (4) for furniture and stairs
To fit an accessory, proceed as follows:
Take the accessories from the
appliance.
Insert the appropriate accessory into
the front of the appliance.
You may refit the other accessory by
clicking it into the accessory holder.
To refit both accessories:
Push the accessories down until they
click into place.
Use
The appliance can be charged while
placed on a worktop or hung on the
wall using the wall hook provided.
Before first use, the battery must be
charged for at least 16 hours.
Leave the appliance connected to the
charger whenever it is not in use.
Charging the battery (fig. B1 - B3)
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY (fig. B1 & B2)
Make sure that the appliance is
switched off. The battery will not be
charged with the on/off switch in the
on position.
Fit the appliance properly on the
charger aligning the arrow on the
charger with the split of the appliance.
Plug in the charger. Switch on at the
mains.
Leave the appliance to charge for at
least 16 hours.
NV19XXY (fig. B3)
Make sure that the appliance is
switched off. The battery will not be
charged with the on/off switch in the
on position.
Insert the charger plug (6) into the
charger connector (7) at the rear of
the appliance.
Plug in the charger (5). Switch on at
the mains.
6
ENGLISH
Leave the appliance to charge for at
least 16 hours.
Note: Whilst charging, the charger may
become warm. This is normal and does
not indicate a problem. The appliance can
be left connected to the charger
indefinitely.
Warning! Do not charge the battery at
ambient temperatures below 4 °C or
above 40 °C.
Switching on and off (fig. D)
To switch on, slide the on/off switch (1)
forward.
To switch off, slide the on/off switch
back.
Cleaning and maintenance
Warning! Regularly clean the filters.
Cleaning the dust bowl and filters
(fig. E & F)
The filters are re-usable and should be
cleaned regularly.
Remove the dust bowl (2) by turning
counterclockwise.
Empty the dust bowl.
Remove the filter assembly (8) by
twisting them counterclockwise.
Wash the filters in warm, soapy
water. The bowl can also be washed
if necessary. Do not immerse the
appliance in water.
Make sure the dust bowl and filters
are dry.
Refit the filter assembly (8) onto the
appliance twisting it clockwise until it
locks into place.
Refit the dust bowl onto the
appliance. Make sure the dust bowl
clicks into place.
Warning! Never use the appliance
without the filters. Optimum dust
collection will only be achieved with clean
filters and an empty dust bowl.
Replacing the filters
The filters should be replaced every 6 to
9 months and whenever worn or
damaged. Replacement filters are
available from your Black & Decker
dealer (cat. no. VF60).
Remove the old filters as described
above.
Fit the new filters as described
above.
Protecting the environment
Z
Separate collection. This product
must not be disposed of with
normal household waste.
Should you find one day that your
Black & Decker product needs
replacement, or if it is of no further use to
you, do not dispose of it with household
waste. Make this product available for
separate collection.
z
Separate collection of used
products and packaging allows
materials to be recycled and
used again. Re-use of recycled
materials helps prevent
environmental pollution and
reduces the demand for raw
materials.
Local regulations may provide for
separate collection of electrical products
from the household, at municipal waste
sites or by the retailer when you
purchase a new product.
Black & Decker provides a facility for the
collection and recycling of Black & Decker
products once they have reached the end
of their working life. To take advantage of
this service please return your product to
any authorised repair agent who will
collect them on our behalf.
You can check the location of your
nearest authorised repair agent by
contacting your local Black & Decker
office at the address indicated in this
manual. Alternatively, a list of authorised
Black & Decker repair agents and full
details of our after-sales service and
contacts are available on the Internet at:
www.2helpU.com
7
ENGLISH
Battery (fig. G)
NiCd/NiMH
If you want to dispose of the product
yourself, the battery must be removed as
described below and disposed of in
accordance with local regulations.
Warning! Disconnect the appliance from
the power supply before removing the
battery.
Discharge the battery by operating
the appliance until the motor stops.
Take the accessories from the
appliance.
Remove the screws (9).
Open the appliance.
Remove the battery and the attached
motor and switch module (10).
Use a screwdriver to detach the battery
from the motor and switch module.
Place the battery in suitable
packaging to ensure that the
terminals cannot be short-circuited.
Take the battery to your service
agent or a local recycling station.
Warning! Once removed, the battery
cannot be refitted.
Technical data
NV19XXY NV24XXY
Voltage V 2.4 2.4
Battery type NiCd/NiMH NiCd/NiMH
Weight kg 0.9 0.9
NV36XXY NV48XXY
Voltage V 3.6 4.8
Battery type NiCd/NiMH NiCd/NiMH
Weight kg 0.9 0.9
NV60XXY NV72XXY
Voltage V 6.0 7.2
Battery type NiCd/NiMH NiCd/NiMH
Weight kg 0.9 0.9
Charger
Input voltage VAC 230
Approx. charging time h 16
EC declaration of conformity
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
Black & Decker declares that these
products conform to:
2006/95/EC, EN 55014,
EN 60335, EN 61000
Level of sound pressure, measured
according to EN 60704-1: < 70 dB(A)
Kevin Hewitt
Director of Consumer Engineering
Spennymoor, County Durham DL16 6JG,
United Kingdom
1-6-2007
European Community patent application
nos. 000 540 745 & 000 540 752
European Community design application
nos. 000 541 230 & 000 540 752
DUSTBUSTER is a registered trade
mark of the Black & Decker Corporation.
Guarantee
Black & Decker is confident of the quality
of its products and offers an outstanding
guarantee. This guarantee statement is
in addition to and in no way prejudices
your statutory rights. The guarantee is
valid within the territories of the Member
States of the European Union and the
European Free Trade Area.
If a Black & Decker product becomes
defective due to faulty materials,
workmanship or lack of conformity, within
24 months from the date of purchase,
Black & Decker guarantees to replace
defective parts, repair products subjected
to fair wear and tear or replace such
products to ensure minimum
inconvenience to the customer unless:
The product has been used for trade,
professional or hire purposes;
The product has been subjected to
misuse or neglect;
The product has sustained damage
through foreign objects, substances
or accidents;
8
ENGLISH
Repairs have been attempted by
persons other than authorised repair
agents or Black & Decker service
staff.
To claim on the guarantee, you will need
to submit proof of purchase to the seller
or an authorised repair agent. You can
check the location of your nearest
authorised repair agent by contacting
your local Black & Decker office at the
address indicated in this manual.
Alternatively, a list of authorised
Black & Decker repair agents and full
details of our after-sales service and
contacts are available on the Internet at:
www.2helpU.com
Please visit our website
www.blackanddecker.co.uk to register
your new Black & Decker product and to
be kept up to date on new products and
special offers. Further information on the
Black & Decker brand and our range of
products is available at
www.blackanddecker.co.uk
9
DEUTSCH
Bestimmungsgemäße
Verwendung
Ihr Black & Decker Dustbuster® wurde für
leichte Trockenreinigungsarbeiten
konstruiert.
Dieses Gerät ist nicht für den
gewerblichen Einsatz vorgesehen.
Sicherheitshinweise
Achtung! Bei der Verwendung von
Akkugeräten sind zum Schutz gegen
Feuergefahr, gegen Austreten der
Akkuflüssigkeit sowie gegen Körper-
und Sachschaden grundlegende
Sicherheitsmaßnahmen einschließlich
der folgenden Vorschriften zu
beachten.
Lesen Sie diese Anleitung gründlich
durch, bevor Sie das Gerät verwenden.
Die bestimmungsgemäße Verwendung
ist in dieser Bedienungsanleitung
beschrieben. Das Verwenden anderer
als der in dieser Anleitung empfohlenen
Vorsatzgeräte und Zubehörteile oder
die Ausführung von Arbeiten mit
diesem Gerät, die nicht der
bestimmungsgemäßen Verwendung
entsprechen, kann zu Unfallgefahren
führen.
Bewahren Sie diese Anleitung auf.
Gebrauch des Gerätes
Saugen Sie keine Flüssigkeiten und
kein feuergefährliches Material mit
dem Gerät auf.
Verwenden Sie das Gerät nicht in der
Nähe von Wasser. Tauchen Sie das
Gerät nicht in Wasser ein.
Benutzen Sie nicht das Kabel des
Ladegerätes, um den Stecker aus
der Steckdose zu ziehen. Schützen
Sie das Kabel des Ladegeräts vor
Hitze, Öl und scharfen Kanten.
Nach der Verwendung
Ziehen Sie den Netzstecker des
Ladegeräts aus der Steckdose,
bevor Sie es reinigen.
Das unbenutzte Gerät ist an einem
trockenen Ort aufzubewahren.
Kinder sollten keinen Zugang zu
aufbewahrten Geräten haben.
Überprüfung und Reparaturen
Überprüfen Sie das Gerät vor dem
Gebrauch auf beschädigte oder
defekte Teile. Prüfen Sie, ob Teile
gebrochen, Schalter beschädigt oder
andere Zustände eingetreten sind,
die die Funktion des Gerätes
beeinträchtigen.
Benutzen Sie das Gerät nicht, wenn
irgendein Teil defekt ist.
Lassen Sie defekte Teile immer von
einer unserer
Kundendienstwerkstätten reparieren
oder austauschen.
Überprüfen Sie regelmäßig die
Zuleitung des Ladegeräts auf
Beschädigung. Erneuern Sie das
Ladegerät, wenn die Zuleitung
beschädigt ist.
Versuchen Sie nie, irgendwelche
Teile zu entfernen oder
auszutauschen, die nicht in dieser
Anleitung beschrieben werden.
Akku und Ladegerät
Versuchen Sie nie, den Akku zu öffnen.
Setzen Sie den Akku keiner Nässe aus.
Verbrennen Sie den Akku nicht.
Setzen Sie das Ladegerät niemals
Nässe aus.
Öffnen Sie das Ladegerät nicht.
Elektrische Sicherheit
Ihr Ladegerät wurde für eine bestimmte
Spannung konstruiert. Überprüfen Sie
immer, ob die Netzspannung mit der
Spannung auf der Datenplakette
übereinstimmt. Tauschen Sie das
Ladegerät auf keinen Fall gegen einen
Netzstecker aus.
Dieses Gerät darf nicht von Personen
(einschließlich Kindern) mit
eingeschränkten körperlichen,
sensorischen oder geistigen
Fähigkeiten verwendet werden.
Auch darf es nicht von Personen
verwendet werden, die keine
Erfahrung mit dem Gerät oder
Kenntnis darüber haben, es sei denn,
sie stehen beim Gebrauch unter der
Aufsicht und Anleitung einer für deren
Sicherheit verantwortlichen Person.
10
DEUTSCH
Kinder müssen beaufsichtigt werden,
um sicherzustellen, daß sie nicht mit
dem Gerät spielen.
Symbole auf dem Ladegerät
Ihr Ladegerät ist schutzisoliert,
daher ist keine Erdleitung
erforderlich.
Ausfallsicherer Trenntrans-
formator. Die Netzspannungsversorgung ist vom Transformatorausgang elektrisch
getrennt.
Das Ladegerät schaltet
automatisch ab, wenn die
Umgebungstemperatur zu hoch
wird. Danach ist das Ladegerät
außer Funktion. Das Gerät
muß vom Netz getrennt und
zur Reparatur zu einem
autorisierten Servicecenter
gebracht werden.
Das Ladegerät ist
ausschließlich für den
Gebrauch in geschlossenen
Räumen vorgesehen.
Lesen Sie diese Anleitung
gründlich durch, bevor Sie das
Gerät verwenden.
Achtung! Bewahren Sie elektrische
Geräte außerhalb der Reichweite von
Kindern oder schwachen Personen auf.
Lassen Sie sie die Geräte niemals ohne
Beaufsichtigung benutzen.
Merkmale
1. Ein-/Aus-Schalter
2. Schmutzfangbehälter
Abb. A
3. Fugendüse
4. Bürstendüse
Auspacken
Identifizierung Ihres Produkts
Die Modellkonstruktion läßt sich an den
in der Katalognummer verwendeten
Suffix-Codes feststellen. Die folgenden
Katalognummern werden in diesem
Handbuch beschrieben: NV19XXY/
NV24XXY/NV36XXY/NV48XXY/NV60XXY/
NV72XXY
Der Suffix-Code XX entspricht folgenden
Konstruktionen:
00/99: Stabhandgriff, kein mitgeliefertes
Zubehör
03: Schlaufenhandgriff, Fugendüse und
Bürstendüse im Lieferumfang
Der Suffix-Code Y wird zur Identifizierung
der Palette an Farboptionen verwendet.
Der durch den Buchstaben N vertretene
Suffix-Code Y wird für Modelle mit einem
NiMH-Akku verwendet.
Installation
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY - Anbringen
der Ladestation an der Wand
(Abb. B1 & B2)
Die Ladestation kann auf eine Arbeitsfläche
gestellt oder an der Wand angebracht
werden, wodurch man einen bequemen
Aufbewahrungs- und Ladeplatz für das
Gerät erhält.
Montage
Anbringen des Zubehörs
(Abb. A & C)
Im Lieferumfang des Gerätes sind folgende
Zubehörteile enthalten, je nach Modell:
eine Fugendüse (3) für schwer
zugängliche Stellen
eine Bürstendüse (4) für Möbel und
Treppen
Um ein Zubehörteil anzubringen, gehen
Sie folgendermaßen vor:
Entfernen Sie das Zubehör vom Gerät.
Stecken Sie das gewünschte
Zubehörteil vorne in das Gerät.
Sie können das andere Zubehörteil
wieder anbringen, indem Sie es in den
11
DEUTSCH
Zubehörhalter einrasten lassen.
Um beide Zubehörteile wieder
anzubringen:
Drücken Sie die Zubehörteile herunter,
bis sie in ihrer Lage einrasten.
Gebrauch
Das Gerät kann auf einer Arbeitsfläche
aufgeladen oder unter Verwendung
des mitgelieferten Wandhakens an
die Wand gehängt werden.
Vor dem ersten Gebrauch muß der
Akku mindestens 16 Stunden
aufgeladen werden.
Lassen Sie das Gerät mit dem
Ladegerät verbunden, wenn Sie es
nicht verwenden.
Aufladen des Akkus (Abb. B1 - B3)
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY (Abb. B1 & B2)
Stellen Sie sicher, daß das Gerät
ausgeschaltet ist. Der Akku wird nicht
aufgeladen, wenn der Ein-/
Ausschalter eingeschaltet ist.
Bringen Sie das Gerät richtig am
Ladegerät an. Richten Sie hierzu den
Pfeil am Ladegerät mit dem Spalt
des Geräts aus.
Stecken Sie das Ladegerät in die
Steckdose.
Lassen Sie das Gerät mindestens 16
Stunden aufladen.
NV19XXY (Abb. B3)
Stellen Sie sicher, daß das Gerät
ausgeschaltet ist. Der Akku wird nicht
aufgeladen, wenn der Ein-/
Ausschalter eingeschaltet ist.
Verbinden Sie den Stecker (6) des
Ladegerätes mit der
Ladegerätebuchse (7) hinten am
Gerät.
Stecken Sie das Ladegerät (5) in die
Steckdose.
Lassen Sie das Gerät mindestens 16
Stunden aufladen.
Hinweis: Während des Ladevorgangs
kann das Ladegerät warm werden.
Dies ist normal und kein Anzeichen für
einen Fehler. Das Gerät kann ständig am
Stromnetz angeschlossen bleiben.
Achtung! Laden Sie den Akku nicht bei
einer Umgebungstemperatur unter 4 °C
oder über 40 °C.
Ein- und Ausschalten (Abb. D)
Zum Einschalten schieben Sie den
Ein-/Ausschalter (1) nach vorn.
Zum Ausschalten schieben Sie den
Ein-/Ausschalter nach hinten.
Reinigung und Wartung
Achtung! Reinigen Sie regelmäßig die
Filter.
Reinigung des Schmutzfangbehälters und des Filters
(Abb. E & F)
Die Filter sind wiederverwendbar und
sollten regelmäßig gereinigt werden.
Entfernen Sie den Schmutzfang-
behälter (2) durch Drehen gegen den
Uhrzeigersinn.
Leeren Sie den
Schmutzfangbehälter.
Entfernen Sie die Filterbaugruppe (8)
durch Drehen gegen den
Uhrzeigersinn.
Waschen Sie die Filter in warmem
Seifenwasser. Gegebenenfalls kann
der Behälter ebenfalls gewaschen
werden. Tauchen Sie das Gerät nicht
in Wasser ein.
Stellen Sie sicher, daß Schmutz-
fangbehälter und Filter trocken sind.
Bringen Sie die Filterbaugruppe (8)
wieder am Gerät an, indem sie im
Uhrzeigersinn gedreht wird, bis sie in
ihrer Lage einrastet.
Bringen Sie den Schmutzfang-
behälter wieder am Gerät an. Stellen
Sie sicher, daß der Schmutzfangbe-
hälter richtig einrastet.
Achtung! Verwenden Sie das Gerät nie
ohne die Filter. Eine optimale
Schmutzaufnahme kann nur bei
sauberen Filtern und leerem
Schmutzfangbehälter erzielt werden.
12
DEUTSCH
Erneuern der Filter
Die Filter sollten alle 6 bis 9 Monate
sowie bei Verschleiß oder Beschädigung
erneuert werden. Ersatzfilter erhalten Sie
bei Ihrem Black & Decker Händler
(Kat.-Nr. VF60).
Entfernen Sie die alten Filter wie
oben beschrieben.
Bringen Sie die neuen Filter wie oben
beschrieben an.
Umweltschutz
Z
Getrennte Entsorgung. Dieses
Produkt darf nicht über den
normalen Hausmüll entsorgt
werden.
Sollte Ihr Black & Decker Produkt eines
Tages erneuert werden müssen, oder
falls Sie es nicht weiter verwenden wollen,
so darf es nicht über den Hausmüll
entsorgt werden. Stellen Sie dieses
Produkt zur getrennten Entsorgung bereit.
z
Durch die getrennte Entsorgung
gebrauchter Produkte und
Verpackungen können die
Materialien recycelt und
wiederverwertet werden.
Die Wiederverwertung
recycelter Materialien schont
die Umwelt und verringert die
Nachfrage nach Rohstoffen.
Die regionalen Bestimmungen schreiben
unter Umständen die getrennte
Entsorgung elektrischer Produkte aus
dem Haushalt an Sammelstellen oder
seitens des Händlers vor, bei dem Sie
das neue Produkt erworben haben.
Black & Decker nimmt Ihre ausgedienten
Black & Decker Geräte gern zurück und
sorgt für eine umweltfreundliche
Entsorgung und Wiederverwertung.
Um diesen Dienst zu nutzen, schicken
Sie bitte Ihr Produkt zu einer
Vertragswerkstatt. Hier wird es dann auf
unsere Kosten gesammelt.
Die Adresse der zuständigen
Black & Decker Vertretung steht in
diesem Handbuch, darüber läßt sich die
nächstgelegene Vertragswerkstatt
ermitteln. Außerdem ist eine Liste der
Vertragswerkstätten und aller
Kundendienststellen von Black & Decker
sowie der zuständigen Ansprechpartner
im Internet zu finden unter:
www.2helpU.com
Akku (Abb. G)
NiCd/NiMH
Falls Sie das Gerät selbst entsorgen
möchten, ist der Akku wie nachfolgend
beschrieben zu entfernen und gemäß
den örtlichen Vorschriften zu entsorgen.
Achtung! Trennen Sie das Gerät vom
Stromnetz, bevor Sie den Akku entfernen.
Entladen Sie den Akku, indem das
Gerät solange betrieben wird, bis der
Motor stehen bleibt.
Entfernen Sie das Zubehör vom Gerät.
Entfernen Sie die Schrauben (9).
Öffnen Sie das Gerät.
Entfernen Sie den Akku und das
daran angebrachte Motor- und
Schaltermodul (10).
Verwenden Sie einen
Schraubendreher, um den Akku vom
Motor- und Schaltermodul zu
entfernen.
Legen Sie den Akku in eine geeignete
Verpackung, um sicherzustellen,
daß die Akkuanschlüsse nicht
kurzgeschlossen werden können.
Zur Wiederverwertung oder
umweltverträglichen Entsorgung ist
der Akku bei Ihrem Händler oder
einer kommunalen Sammelstelle
abzugeben.
Achtung! Ist der Akku erst einmal
ausgebaut, kann er nicht wieder
eingebaut werden.
13
DEUTSCH
Technische Daten
NV19XXY NV24XXY
Spannung V 2,4 2,4
Akkutyp NiCd/NiMH NiCd/NiMH
Gewicht kg 0,9 0,9
NV36XXY NV48XXY
Spannung V 3,6 4,8
Akkutyp NiCd/NiMH NiCd/NiMH
Gewicht kg 0,9 0,9
NV60XXY NV72XXY
Spannung V 6,0V 7,2
Akkutyp NiCd/NiMH NiCd/NiMH
Gewicht kg 0,9 0,9
Ladegerät
Netzspannung VAC 230
Ladezeit (zirka) Std. 16
EG-Konformitätserklärung
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
Black & Decker erklärt, daß diese
Produkte folgende Konformität erfüllen:
2006/95/EG, EN 55014, EN 60335,
EN 61000
Höhe des Schalldrucks, gemessen nach
EN 60704-1: < 70 dB(A)
Kevin Hewit
Director of Consumer Engineering
Spennymoor, County Durham DL16 6JG,
Vereinigtes Königreich
1-6-2007
EG-Patentanmeldungsnummern
000 540 745 & 000 540 752
EG-Designanmeldungsnummern
000 541 230 & 000 540 752
DUSTBUSTER ist ein eingetragenes
Warenzeichen der Black & Decker
Corporation.
Garantie
Black & Decker vertraut auf die Qualität
der eigenen Geräte und bietet dem
Käufer eine außergewöhnliche Garantie.
Diese Garantiezusage versteht sich
unbeschadet der gesetzlichen
Gewährleistungsansprüche und schränkt
diese keinesfalls ein. Sie gilt in
sämtlichen Mitgliedsstaaten der
Europäischen Union und der
Europäischen Freihandelszone EFTA.
Tritt innerhalb von 24 Monaten ab
Kaufdatum an einem Gerät von
Black & Decker ein auf Material- oder
Verarbeitungsfehler zurückzuführender
Mangel auf, garantiert Black & Decker
den Austausch defekter Teile, die
Reparatur von Geräten mit üblichem
Verschleiß bzw. den Austausch eines
mangelhaften Geräts, ohne den Kunden
dabei mehr als unbedingt nötig in
Anspruch zu nehmen, allerdings
vorbehaltlich folgender Ausnahmen:
wenn das Gerät gewerblich, beruflich
oder im Verleihgeschäft benutzt wurde;
wenn das Gerät mißbräuchlich
verwendet oder mit mangelnder
Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche
Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter
Reparaturversuch durch anderes
Personal als das einer
Vertragswerkstatt oder des
Black & Decker-Kundendienstes
unternommen wurde.
Zur Inanspruchnahme dieser Garantie ist
dem Verkäufer bzw. der Vertragswerkstatt
ein Kaufnachweis vorzulegen.
Der Kaufnachweis muß Kaufdatum und
Gerätetyp bescheinigen. Die Adresse des
zuständigen Büros von Black & Decker
steht in dieser Anleitung, darüber läßt
sich die nächstgelegene Vertragswerkstatt
ermitteln. Außerdem ist eine Liste der
Vertragswerkstätten und aller
Kundendienststellen von Black & Decker
sowie der zuständigen Ansprechpartner
im Internet zu finden unter:
www.2helpU.com
14
DEUTSCH
Bitte besuchen Sie untere Webseite
www.blackanddecker.de, um Ihr neues
Black & Decker Produkt zu registrieren
und über neue Produkte und
Sonderangebote aktuell informiert zu
werden. Weitere Informationen über die
Marke Black & Decker und unsere
Produkte finden Sie unter
www.blackanddecker.de
15
FRANÇAIS
Utilisation prévue
Votre Dustbuster® de Black & Decker est
un aspirateur de petits déchets.
Ce produit a été conçu uniquement pour
une utilisation domestique.
Instructions de sécurité
Attention ! Lors de l'utilisation
d'appareils sans fil, observez toujours
les consignes de sécurité
élémentaires, y compris celles qui
suivent afin de réduire les risques
d'incendie, de fuite de batterie, de
blessures et de dommage matériel.
Lisez et observez attentivement les
instructions avant d'utiliser l'appareil.
Le domaine d'utilisation de l'appareil
est décrit dans le présent manuel.
Une utilisation de l’appareil autre que
celles prévues dans le présent
manuel ou l’utilisation d’accessoires
autres que ceux recommandés dans
le présent manuel pourrait entraîner
un risque de blessure.
Conservez ce manuel à titre
de référence.
Utilisation de l'appareil
N'utilisez pas l'appareil pour aspirer
des liquides ou des matières
inflammables.
N'utilisez pas l'appareil près de l'eau.
N'immergez pas l'appareil dans l'eau.
Ne tirez jamais sur le fil du chargeur
pour le débrancher. Préservez le
chargeur de la chaleur, des corps
gras et des arêtes tranchantes.
Après emploi
Débranchez le chargeur avant de
le nettoyer.
Rangez l'appareil dans un endroit
sec. Ne laissez pas les enfants
s'approcher des appareils, même
quand ils sont rangés.
Vérifications et réparations
Avant d'utiliser l'appareil, vérifiez qu'il
n'est pas endommagé et qu'il n'y a
pas de pièces défectueuses.
Assurez-vous que les pièces et les
boutons ne sont pas endommagés
et recherchez tout autre facteur qui
pourrait nuire à son fonctionnement.
N'utilisez pas l'appareil si une pièce
est endommagée ou défectueuse.
Faites réparer ou remplacer toute
pièce endommagée par un réparateur
agréé.
Vérifiez régulièrement le fil du chargeur
pour vous assurer qu'il n'est pas
endommagé. Remplacez le chargeur
si le fil est endommagé ou défectueux.
N'essayez jamais d'enlever ou de
changer des pièces autres que celles
spécifiées dans ce manuel.
Batterie et chargeur
Ne tentez jamais d’ouvrir la batterie.
N’exposez pas la batterie à l’humidité.
N'incinérez pas la batterie.
Ne mettez pas le chargeur en contact
avec de l'eau.
N'ouvrez pas le chargeur.
Sécurité électrique
Votre chargeur a été conçu pour une
tension spécifique. Vérifiez toujours que
la tension du secteur correspond
à la tension indiquée sur la plaque
d'identification. Ne tentez jamais de
remplacer le chargeur par une prise au
secteur normale.
Cet appareil n'est pas destiné à être
utilisé par des personnes
(notamment des enfants) présentant
des capacités physiques, sensorielles
ou mentales limitées voire dépourvues
de connaissance et d'expérience,
sauf si elles sont supervisées ou ont
reçu des instructions pour l'usage de
l'appareil par une personne
responsable de leur sécurité.
Les enfants ne doivent pas jouer
avec l’appareil.
Symboles apposés sur le chargeur
Votre chargeur est doublement
isolé ; par conséquent, aucun
câble de masse n’est nécessaire.
16
FRANÇAIS
Transformateur à sécurité
intrinsèque. L’alimentation
secteur est électriquement
séparée de la sortie du
transformateur.
Le chargeur s’arrête
automatiquement si la
température ambiante est trop
élevée. Par conséquent, le
chargeur devient inutilisable.
L’unité doit être débranchée du
secteur puis apportée à un
centre d’entretien agréé pour
réparation.
Le chargeur a été conçu pour
être utilisé uniquement
à l’intérieur.
Lisez et observez attentivement
les instructions avant d'utiliser
l'appareil.
Attention ! Maintenez les appareils
électriques hors de portée des enfants et
des personnes infirmes. Ne les laissez
pas utiliser les appareils sans votre
supervision.
Caractéristiques
1. Interrupteur marche/arrêt
2. Réservoir à poussières
Fig. A
3. Suceur plat
4. Brosse
Déballage
Identification de votre produit
Le type du modèle peut être déterminé
à partir des codes de suffixe utilisés dans
la référence catalogue. Les références
catalogue suivantes sont décrites dans
ce manuel : NV19XXY/NV24XXY/
NV36XXY/NV48XXY/NV60XXY/NV72XXY
Le code suffixe XX correspond aux types
suivants :
00/99: poignée bâton, aucun accessoire
fourni
03: poignée boucle, fourni avec brosse
et suceur plat
Le code suffixe Y identifie la gamme des
options de couleurs. Le code suffixe Y
représenté par la lettre N concerne les
modèles avec une batterie NiMH.
Installation
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY - Mise en
place de la base de chargement
sur le mur (fig. B1 & B2)
La base de chargement peut être fixée
sur un plan de travail ou au mur de
manière à permettre un rangement
pratique de l'appareil et à lui fournir un
point de chargement.
Montage
Mise en place des accessoires
(fig. A & C)
Selon le modèle, l'outil est équipé des
accessoires suivants :
un suceur plat (3) pour les espaces
difficiles d’accès
une brosse (4) pour les meubles et
les escaliers
Procédez comme suit pour la mise en
place d'un accessoire :
Retirez les accessoires de l'appareil.
Insérez l'accessoire approprié
à l'avant de l'appareil.
Vous pouvez remettre l'autre accessoire
en place en l'enclenchant dans le porteaccessoires.
Pour remettre les deux accessoires en
place :
Poussez les accessoires vers le bas
jusqu'à ce qu'ils s'enclenchent.
Utilisation
L’appareil peut être rechargé tout en
étant posé sur le plan de travail ou
suspendu au mur à l’aide du crochet
fourni.
Chargez la batterie pendant au moins
16 heures avant la première utilisation.
Laissez le chargeur connecté
à l'appareil lorsque ce dernier n'est
pas utilisé.
17
FRANÇAIS
Chargement de la batterie
(fig. B1 - B3)
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY (fig. B1 & B2)
Assurez-vous que l'appareil est
éteint. La batterie ne se chargera pas
si le bouton marche/arrêt est sur
la position marche.
Insérez l’appareil correctement sur le
chargeur en alignant la flèche sur le
chargeur avec la fente sur l’appareil.
Branchez le chargeur.
Laissez l'appareil se charger pendant
au moins 16 heures.
NV19XXY (fig. B3)
Assurez-vous que l'appareil est éteint.
La batterie ne se chargera pas si le
bouton marche/arrêt est sur la position
marche.
Insérez la prise de charge (6) dans le
connecteur (7) à l’arrière de l'appareil.
Branchez le chargeur (5).
Laissez l'appareil se charger pendant
au moins 16 heures.
Remarque : Le chargeur peut chauffer
pendant la charge. C’est normal et
n'indique pas une défaillance. L'appareil
peut rester branché indéfiniment au
chargeur.
Attention ! Ne chargez pas la batterie
à une température ambiante inférieure
à 4 °C ou supérieure à 40 °C.
Démarrage et arrêt (fig. D)
Pour mettre l'appareil en marche,
faites glisser le bouton marche/arrêt
(1) vers l'avant.
Pour éteindre l'appareil, faites glisser
le bouton marche/arrêt vers l'arrière.
Entretien et nettoyage
Attention ! Nettoyez régulièrement les
filtres.
Nettoyage du réservoir à
poussières et des filtres (fig. E & F)
Les filtres sont réutilisables et doivent
être nettoyés régulièrement.
Enlevez le réservoir à poussières (2)
en le faisant tourner dans le sens
anti-horaire.
Videz le réservoir à poussières.
Retirez le filtre (8) en le faisant
tourner dans le sens anti-horaire.
Lavez les filtres dans de l'eau tiède
et savonneuse. Vous pouvez aussi
laver le réservoir au besoin.
N'immergez pas l'appareil dans l'eau.
Assurez-vous que le réservoir
à poussières et les filtres sont secs.
Replacez le filtre (8) sur l'appareil,
en le faisant tourner dans le sens
horaire pour l’enclencher.
Replacez le réservoir à poussières
sur l'appareil. Assurez-vous que le
réservoir à poussières est bien
enclenché.
Attention ! N’utilisez jamais l’appareil
sans les filtres. Seuls des filtres propres
et un réservoir à poussières vide peuvent
procurer une aspiration optimale.
Remplacement des filtres
Les filtres doivent être remplacés tous
les 6 à 9 mois et chaque fois qu’ils sont
usés ou endommagés. Vous pouvez
vous procurer des filtres de remplacement
auprès des détaillants Black & Decker
(cat. no VF60).
Retirez les filtres usagés comme
indiqué ci-dessus.
Installez les filtres neufs comme
indiqué ci-dessus.
Protection de l'environnement
Z
Collecte séparée. Ce produit
ne doit pas être jeté avec les
déchets domestiques normaux.
Si vous décidez de remplacer ce produit
Black & Decker, ou si vous n'en avez
plus l'utilité, ne le jetez pas avec vos
déchets domestiques Rendez-le
disponible pour une collecte séparée.
z
La collecte séparée des
produits et emballages usés
permet le recyclage des articles
afin de les utiliser à nouveau.
18
FRANÇAIS
Le fait d'utiliser à nouveau des
produits recyclés permet d'éviter
la pollution environnementale
et de réduire la demande de
matières premières.
Les réglementations locales peuvent
permettre la collecte séparée des
produits électriques du foyer, dans des
déchetteries municipales ou auprès du
revendeur vous ayant vendu votre
nouveau produit.
Black & Decker fournit un dispositif
permettant de collecter et de recycler les
produits Black & Decker lorsqu'ils ont
atteint la fin de leur cycle de vie.
Pour pouvoir profiter de ce service,
veuillez retourner votre produit à un
réparateur agréé qui se chargera de le
collecter pour nous.
Pour connaître l'adresse du réparateur
agréé le plus proche de chez vous,
contactez le bureau Black & Decker
à l'adresse indiquée dans ce manuel.
Vous pourrez aussi trouvez un liste des
réparateurs agréés de Black & Decker et
de plus amples détails sur notre service
après-vente sur le site Internet à
l'adresse suivante : www.2helpU.com
Batterie (fig.G)
NiCd/NiMH
Si vous désirez vous débarrasser de votre
appareil vous-même, vous devez retirer
la batterie comme indiqué ci-dessous et
la jeter en respectant la réglementation
locale.
Attention ! Débranchez l’appareil
du secteur avant de retirer la batterie.
Déchargez la batterie en faisant
fonctionner l'appareil jusqu'à ce que
le moteur s'arrête.
Retirez les accessoires de l'appareil.
Enlevez les vis (9).
Ouvrez l’appareil.
Retirez la batterie et le moteur fixé ainsi
que le module de commutation (10).
Avec un tournevis, séparez
la batterie du moteur et du module
de commutation.
Placez la batterie dans un emballage
adapté pour éviter toute possibilité de
court-circuit entre les bornes.
Apportez-la à votre distributeur ou
à un centre de recyclage local.
Attention ! Une fois retirée, la batterie
ne peut plus être remise en place.
Caractéristiques techniques
NV19XXY NV24XXY
Tension V 2,4 2,4
Type de batterie NiCd/NiMH NiCd/NiMH
Poids kg 0,9 0,9
NV36XXY NV48XXY
Tension V 3,6 4,8
Type de batterie NiCd/NiMH NiCd/NiMH
Poids kg 0,9 0,9
NV60XXY NV72XXY
Tension V 6,0V 7,2
Type de batterie NiCd/NiMH NiCd/NiMH
Poids kg 0,9 0,9
Chargeur
Tension secteur VAC 230
Temps de chargement approx. h 16
Déclaration de conformité CE
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
Black & Decker déclare que ces produits
sont conformes à :
2006/95/CE, EN 55014,
EN 60335, EN 61000
Niveau de pression acoustique, mesuré
suivant la norme EN 60704-1 : < 70 B(A)
Kevin Hewit
Directeur Ingénierie Client
Spennymoor, County Durham DL16 6JG,
Royaume Uni
1-6-2007
19
FRANÇAIS
Demande de brevet UE
nº 000 540 745 & 000 540 752
Dessin pour demande de brevet UE
nº 000 541 230 & 000 540 752
DUSTBUSTER est une marque
commerciale déposée de Black & Decker
Corporation.
Garantie
Black & Decker est confiant dans la
qualité de ses produits et vous offre une
garantie très étendue. Ce certificat de
garantie est un document supplémentaire
et ne peut en aucun cas se substituer à
vos droits légaux. La garantie est valable
sur tout le territoire des Etats Membres
de l'Union Européenne et de la Zone
de Libre Echange Européenne.
Si un produit Black & Decker s'avère
défectueux en raison de matériaux en
mauvaises conditions, d'une erreur
humaine, ou d'un manque de conformité
dans les 24 mois suivant la date d'achat,
Black & Decker garantit le remplacement
des pièces défectueuses, la réparation
des produits usés ou cassés ou remplace
ces produits à la convenance du client,
sauf dans les circonstances suivantes :
Le produit a été utilisé dans un but
commercial, professionnel, ou a été
loué.
Le produit a été mal utilisé ou avec
négligence.
Le produit a subi des dommages
à cause d'objets étrangers, de
substances ou à cause d'accidents.
Des réparations ont été tentées par
des techniciens ne faisant pas partie
du service technique de
Black & Decker.
Pour avoir recours à la garantie, il est
nécessaire de fournir une preuve d'achat
au vendeur ou à un réparateur agréé.
Pour connaître l'adresse du réparateur
agréé le plus proche de chez vous,
contactez le bureau Black & Decker
à l'adresse indiquée dans ce manuel.
Vous pourrez aussi trouver une liste des
réparateurs agréés de Black & Decker et
de plus amples détails sur notre service
après-vente sur le site Internet à
l'adresse suivante : www.2helpU.com
Visitez notre site Web
www.blackanddecker.fr pour enregistrer
votre nouveau produit Black & Decker et
être informé des nouveaux produits et
des offres spéciales. Pour plus
d'informations concernant la marque
Black & Decker et notre gamme de
produits, consultez notre site
www.blackanddecker.fr
20
ITALIANO
Uso previsto
Il Dustbuster® della Black & Decker è un
aspirapolvere manuale a secco per
applicazioni leggere.
Questo prodotto é destinato
esclusivamente all'uso domestico.
Precauzioni di sicurezza
Attenzione! Quando si adoperano
prodotti a batterie, per ridurre il rischio
di incendi, fuoriuscita di liquido dalle
batterie, infortuni personali e danni
materiali, è necessario osservare
alcune precauzioni di sicurezza
fondamentali, comprese le seguenti.
Prima di adoperare l'elettrodomestico,
leggere attentamente le istruzioni del
presente manuale.
L'utilizzo previsto è quello descritto in
questo manuale. L'uso di accessori
o attrezzature diversi o l'uso di questo
elettrodomestico per scopi diversi da
quelli indicati nel presente manuale
d'uso comportano il rischio di infortuni.
Conservare questo manuale di
istruzioni per successive consultazioni.
Uso dell’elettrodomestico
Non usare l’elettrodomestico per
aspirare liquidi o materiali che
potrebbero incendiarsi.
Non utilizzare l’elettrodomestico in
prossimità dell’acqua. Non immergere
l’elettrodomestico in acqua.
Non tirare mai il filo del caricabatterie
per estrarlo dalla presa. Mantenere il
filo del caricabatterie lontano da fonti
di calore, olio e spigoli taglienti.
Dopo l’uso
Scollegare il caricabatterie dalla
presa elettrica prima di pulirlo.
Quando non è in funzione,
l'elettrodomestico deve essere
conservato in un luogo asciutto.
Inaccessibile ai bambini.
Ispezione e riparazioni
Prima dell'uso, verificare che non vi
siano componenti danneggiati
o difettosi.
Verificare anche che non vi siano
parti rotte, che gli interruttori non
siano danneggiati e che non vi sia
nulla che comprometta il
funzionamento.
Non usare l’elettrodomestico se vi
sono elementi danneggiati o difettosi.
Eventuali elementi difettosi o
danneggiati devono essere sostituiti
o riparati da un tecnico autorizzato.
Verificare regolarmente che il filo del
caricabatterie non sia danneggiato.
Sostituire il caricabatterie se il filo
è danneggiato o difettoso.
Non tentare mai di smontare o
sostituire componenti diversi da quelli
indicati nel presente manuale.
Batteria e caricabatterie
Non cercare mai di aprire la batteria.
Non esporre la batteria all'acqua.
Non bruciare la batteria.
Non esporre il caricabatterie all'acqua.
Non aprire il caricabatterie.
Sicurezza elettrica
Il caricabatterie è predisposto per essere
alimentato con una specifica tensione.
Controllare che la tensione di alimentazione
corrisponda a quella indicata sulla
targhetta con i dati caratteristici. Non
cercare di utilizzare una normale presa
di corrente al posto del caricabatterie.
Questo elettroutensile non è destinato
ad essere utilizzato da persone
(bambini inclusi) con ridotte capacità
fisiche, sensoriali o mentali, senza
esperienza o non in possesso delle
dovute conoscenze, senza
la supervisione o l‘addestramento
da parte di una persona responsabile
per la loro sicurezza.
Controllare i bambini per evitare che
giochino con l'elettroutensile.
Simboli sul caricabatterie
Il caricabatterie è provvisto di
doppio isolamento che rende
superflua la messa a terra.
21
ITALIANO
Trasformatore isolante a prova
di guasto. L'alimentazione di
rete è separata elettricamente
dall'uscita del trasformatore.
Il caricabatterie si spegne
automaticamente se
la temperatura ambiente sale
eccessivamente. Come
conseguenza, il caricabatterie
diventerà inutilizzabile. L'unità
dovrà essere scollegata dalla
rete elettrica e portata presso
un centro assistenza
autorizzato per la riparazione.
Il caricabatterie è destinato ad
essere usato esclusivamente in
ambienti interni.
Prima di adoperare
l'elettrodomestico, leggere
attentamente le istruzioni del
presente manuale.
Attenzione! Tenere l'elettrodomestico
fuori dalla portata dei bambini o delle
persone inabili. Non consentire loro
di usare l'elettrodomestico senza
la supervisione di un adulto.
Funzioni
1. Interruttore acceso/spento
2. Contenitore di raccolta della polvere
Fig. A
3. Bocchetta a lancia
4. Spazzola
Disimballaggio
Identificazione del prodotto
Il modello può essere identificato dai
codici di suffisso utilizzati nel numero
di catalogo. In questo manuale sono
descritti i seguenti numeri di catalogo:
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
Il codice di suffisso XX corrisponde ai
seguenti modelli:
00/99: impugnatura ad asta, nessun
accessorio fornito
03: impugnatura ad anello, fornita con
bocchetta a lancia e spazzola
Il codice di suffisso Y è utilizzato per
identificare la gamma di opzioni per il
colore. Il codice di suffisso Y
rappresentato dalla lettera N, è utilizzato
per i modelli con una batteria NiMH.
Installazione
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY - Fissaggio
alla parete della base di ricarica
(fig. B1 & B2)
La base di ricarica può essere collocata
su un piano di lavoro o fissata alla parete
per offrire un comodo supporto nel quale
riporre e caricare l'elettrodomestico.
Montaggio
Installazione degli accessori
(fig. A & C)
A seconda del modello, l'elettrodomestico
è fornito con in dotazione i seguenti
accessori:
una bocchetta a lancia (3) per spazi
limitati
una spazzola (4) per mobili e scale
Per montare un accessorio, procedere
come segue:
Prendere gli accessori
dall’elettrodomestico.
Inserire l’accessorio del caso nella
parte anteriore dell’elettrodomestico.
Si può reinserire l’altro accessorio
facendo clic nell’apposito supporto.
Per reinserire entrambi gli accessori:
Spingere gli accessori verso il basso
fino a che non si inseriscono a scatto
nell’apposita sede.
Uso
Per mettere in carica l’elettrodomestico,
posizionarlo su un piano di lavoro
o appenderlo a parete utilizzando
l’apposito gancio in dotazione.
Prima di usare l’elettrodomestico per
la prima volta, la batteria deve restare
in carica per almeno 16 ore.
Lasciare l’elettrodomestico collegato
al caricabatterie quando non viene
utilizzato.
22
ITALIANO
Carica della batteria (fig. B1 - B3)
NV24XXY/NV36XXY/NV48XXY/
NV60XXY/NV72XXY (fig. B1 & B2)
Assicurarsi che l’elettrodomestico sia
spento. La batteria non si caricherà se
l’interruttore on/off è in posizione on.
Inserire correttamente
l'elettrodomestico sul caricabatterie
allineando la freccia sul caricabatterie
con la fessura sull'elettrodomestico.
Inserire la spina del caricabatterie
nella presa.
Lasciare l’elettrodomestico in carica
per almeno 16 ore.
NV19XXY (fig. B3)
Assicurarsi che l’elettrodomestico sia
spento. La batteria non si caricherà se
l’interruttore on/off è in posizione on.
Inserire la spina del caricabatterie (6)
nel connettore (7) sul retro
dell'elettroutensile.
Inserire la spina del caricabatteria
nella presa (5).
Lasciare l’elettrodomestico in carica
per almeno 16 ore.
Nota: Durante la ricarica, il caricabatterie
può riscaldarsi. Ciò è normale e non indica
alcun problema. L’elettrodomestico può
restare attaccato al caricabatterie
indefinitamente.
Attenzione! Non caricare la batteria con
temperature ambiente inferiori ai 4 °C
o superiori ai 40 °C.
Avviamento e spegnimento (fig. D)
Per accendere l'elettrodomestico, far
slittare in avanti l'interruttore on/off (1).
Per spegnere l'elettrodomestico, far
slittare indietro l'interruttore on/off.
Pulizia e manutenzione
Attenzione! Pulire regolarmente i filtri.
Pulizia del contenitore di raccolta
della polvere e dei filtri (fig. E & F)
I filtri sono riutilizzabili e devono essere
puliti regolarmente.
Rimuovere il contenitore di raccolta
della polvere (2) ruotandolo in senso
antiorario.
Svuotare il contenitore della polvere.
Togliere il gruppo dei filtri (8)
ruotandolo in senso antiorario.
Lavare i filtri in acqua calda e sapone.
All’occorrenza è possibile lavare anche
il contenitore di raccolta. Non
immergere l’elettrodomestico in acqua.
Assicurarsi che il contenitore di
raccolta e i filtri siano asciutti.
Installare nuovamente il gruppo dei
filtri (8) sull'elettrodomesitco
ruotandolo in senso orario finché non
si blocca in posizione.
Reinserire il contenitore di raccolta
nell’elettrodomestico. Assicurarsi che
il contenitore di raccolta si inserisca
a scatto nell’apposita sede.
Attenzione! Non usare mai
l'elettrodomestico senza i filtri.
Un’aspirazione ottimale della polvere si
ottiene solo se i filtri sono puliti e il
contenitore di raccolta è vuoto.
Sostituzione dei filtri
I filtri devono essere sostituiti ogni
6 - 9 mesi e ogniqualvolta sono usurati
o danneggiati. I filtri di ricambio sono
disponibili presso il concessionario locale
Black & Decker (num. cat. VF60).
Smontare i filtri come descritto sopra.
Montare i nuovi filtri come descritto
sopra.
Protezione dell'ambiente
Z
Raccolta differenziata.
Questo prodotto non deve
essere smaltito con i normali
rifiuti domestici.
Nel caso in cui si decida di sostituire
l'apparecchio oppure di disfarsene in
quanto non più necessario, non dovrà
essere smaltito con i normali rifiuti
domestici. Smaltire il prodotto tramite
raccolta differenziata.
z
La raccolta differenziata di
prodotti e imballaggi usati,
consente il riciclaggio e il riutilizzo
dei materiali.
23
ITALIANO
Riutilizzare i materiali riciclati
aiuta a prevenire l'inquinamento
ambientale e riduce la richiesta
di materie prime.
In base alle normative locali, i servizi per
la raccolta differenziata di elettrodomestici
possono essere disponibili presso i punti
di raccolta municipali o presso il rivenditore,
al momento dell'acquisto di un nuovo
prodotto.
Black & Decker offre ai suoi clienti un
servizio per la raccolta differenziata e
la possibilità di riciclare i prodotti
Black & Decker che hanno esaurito la
loro durata in servizio. Per usufruire del
servizio, è sufficiente restituire il prodotto
a qualsiasi tecnico autorizzato, incaricato
della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più
vicino, rivolgersi alla sede Black & Decker
locale, presso il recapito indicato nel
presente manuale. Altrimenti un elenco
completo di tutti i tecnici autorizzati
Black & Decker e i dettagli completi sui
contatti e i servizi post-vendita sono
disponibili sul sito Internet:
www.2helpU.com
Batteria (fig. G)
NiCd/NiMH
Se si desidera disfarsi dell’elettrodomestico,
la batteria deve essere estratta come
descritto di seguito e smaltita
conformemente alle norme locali.
Attenzione! Scollegare l'elettrodomestico
dall’alimentazione prima di togliere
la batteria.
Scaricare la batteria tenendo in
funzione l'elettrodomestico finché il
motore non si ferma.
Prendere gli accessori
dall’elettrodomestico.
Rimuovere le viti (9).
Aprire l'elettrodomestico.
Rimuovere la batteria, il motore
collegato e il modulo interruttori (10).
Utilizzare un cacciavite per staccare
la batteria dal motore e dal modulo
interruttori.
La batteria deve essere imballata in
modo da garantire che i terminali non
possano essere cortocircuitati.
Portare la batteria presso il
concessionario o un impianto
di riciclaggio locale.
Attenzione! Una volta rimossa, la
batteria non può essere più rimontata.
Dati tecnici
NV19XXY NV24XXY
Tensione V 2,4 2,4
Tipo di batteria NiCd/NiMH NiCd/NiMH
Peso kg 0,9 0,9
NV36XXY NV48XXY
Tensione V 3,6 4,8
Tipo di batteria NiCd/NiMH NiCd/NiMH
Peso kg 0,9 0,9
NV60XXY NV72XXY
Tensione V 6,0V 7,2
Tipo di batteria NiCd/NiMH NiCd/NiMH
Peso kg 0,9 0,9
Caricabatteria
Tensione di rete VAC 230
Tempo approssimato di carica h 16
Dichiarazione europea di
conformità del macchinario
NV19XXY/NV24XXY/NV36XXY/
NV48XXY/NV60XXY/NV72XXY
Black & Decker dichiara che i presenti
prodotti sono conformi a:
2006/95/CE, EN 55014,
EN 60335, EN 61000
Livello di rumorosità, dati conformi alla
norma EN 60704-1: < 70 dB(A)
Kevin Hewit
Direttore tecnico prodotti di consumo
Spennymoor, County Durham DL16 6JG,
Regno Unito
1-6-2007
Loading...
