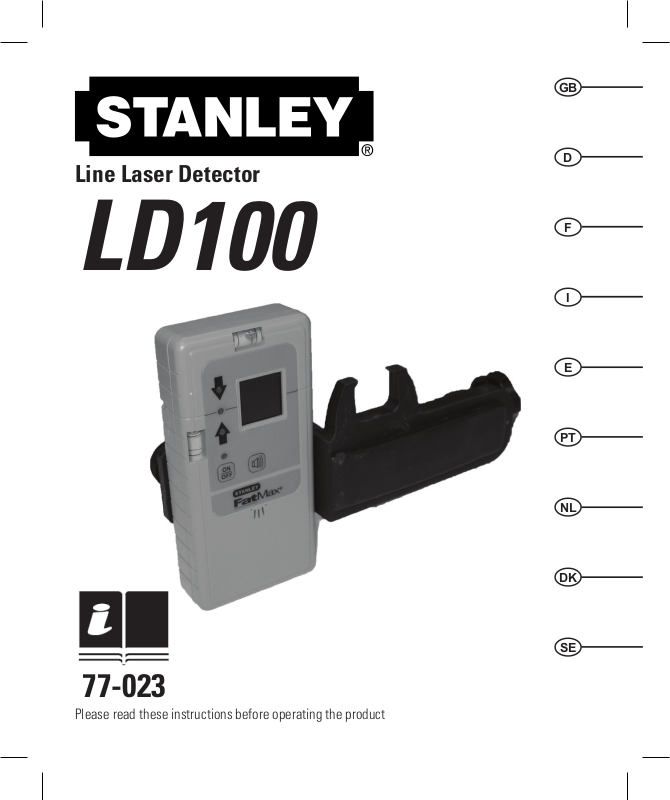

Stanley LD100 User Manual

GB

FIN

NO

PL

GR

CZ

RU

HU

SK

SI

BG

RO

EE

LV

TR

LT

HR

Line Laser Detector

LD100

D

F

I

E

PT

NL

DK

SE

77-023

Please read these instructions before operating the product

GB

GB

GB

GB ENGLISH

Contents

1. Safety

2. Product Description

3. Specifications

4. Operating Instructions

5. Maintenance and Care

6. Warranty

Safety

User Safety

Carefully read the Safety Instructions and User Manual before using this product. The person
responsible for the instrument must ensure that all users understand and adhere to these
instructions.

Retain this manual for future reference.

NOTE: This product does not contain a laser. When working with lasers, obey the safety
instructions that follow below.

DO NOT remove any warning label(s) on the housing. This instrument must only be used for
leveling and layout tasks as outlined in this manual.

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the
dangers of looking directly into the laser tool.

2

77-023

DO NOT use in combination with other optical instruments. Do not modify the instrument, or
make manipulations or use in other applications than those described in the manual.

DO NOT look into the beam with optical aids, such as magnifiers, binoculars or Telescopes.

DO NOT stare into the laser beam or direct it towards other persons. Make sure the

instrument is not set at eye level. Eye protection is normally afforded by natural aversion
responses such as the blink reflex.

DO NOT direct the laser beam at other persons.

ALWAYS turn the laser tool “OFF” when not in use. Leaving the laser tool “ON” increases

the risk of someone inadvertently staring into the laser beam.

DO NOT operate the laser tool in combustible areas such as in the presence of flammable
liquids, gases or dust.

DO NOT disassemble the laser tool. There are no user serviceable parts inside.
Disassembling the laser will void all warranties on the product. Do not modify the product in
any way. Modifying the laser tool may result in hazardous laser radiation exposure.

DO NOT use this instrument in areas where a risk of explosion is present.

NOTE: Since the laser beam is of the focused type, ensure you check the beam’s path over

a relatively long distance and take all necessary precautions to ensure the beam cannot
interfere with other persons.

77-023

3

Battery Safety

WARNING: Batteries can explode or leak and can cause injury or fire. To reduce this risk:

ALWAYS follow all instructions and warnings on the battery label and package.

DO NOT short any battery terminals

DO NOT charge alkaline batteries.

DO NOT mix old and new batteries. Replace all of them at the same time with new batteries

of the same brand and type.

DO NOT mix battery chemistries.

DO NOT dispose of batteries in fire.

ALWAYS keep batteries out of reach of children.

ALWAYS remove batteries if the device will not be used for several months.

NOTE: Ensure that the correct batteries as recommended are used.

NOTE: Ensure the batteries are inserted in the correct manner, with the correct polarity.

End of Life

DO NOT dispose of this product with household waste.

ALWAYS dispose of batteries per local code.

PLEASE RECYCLE in line with local provisions for the collection and disposal of electrical

and electronic waste under the WEEE Directive.

4

77-023

Declaration of Conformity

The Stanley Works declares that the CE Mark has been applied to this
product in accordance with the CE Marking Directive 93/68/EEC.

For further details please refer to www.stanleyworks.com.

Product Description

Package Contents

1. Laser Detector with Detector Clamp

2. Battery (1 x 9V)

3. User Manual

ROHS Compliant

77-023

5

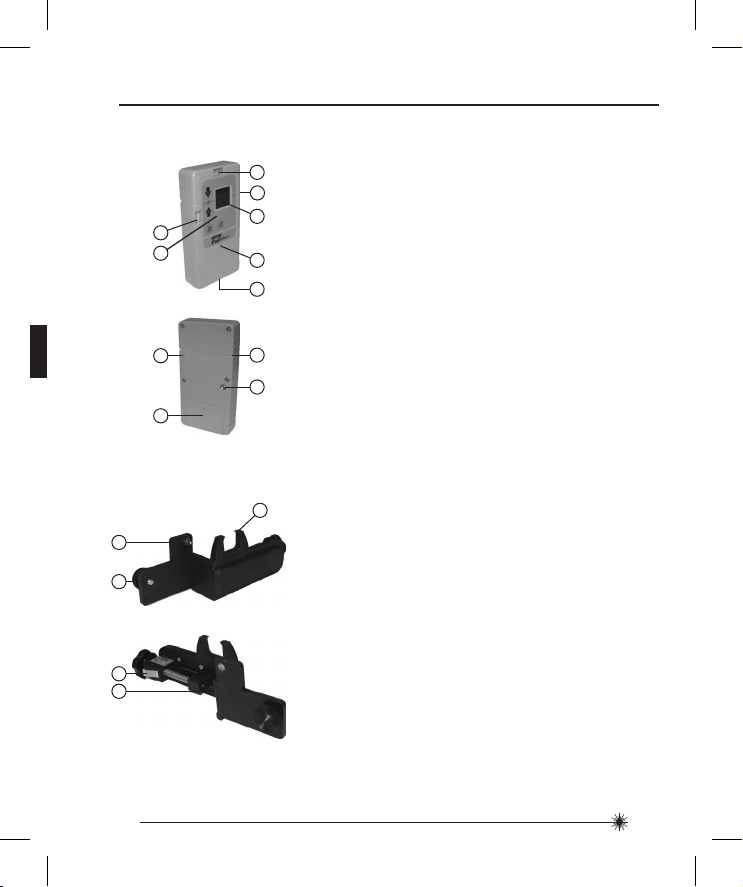

Product Overview

Laser Detector

1
2

10

11

Detector Clamp

1

2

4
5

3
4

5

1. Vertical Beam Bubble Level

2. Keyboard

3. Horizontal Beam Bubble Level

4. Datum Line (Front)

6

7

8

9

5. Laser Reception Window

6. Speaker

7. Location for Lanyard

8. Datum Line (Back)

9. Thread Mount for Detector Clamp

10. Alignment Hole for Detector Clamp

11. Battery Compartment Cover

3

1. Alignment Pin for Laser Detector

2. Screw Mount for Laser Detector

3. Measurement Indicator

4. Quick Release

5. Clamp

6

77-023

Specifications

Leveling Accuracy:

Laser Reception Window Width:

Operating Time:

Auto Power Off (with No Signal Detected):

Power Voltage:

Power Supply:

IP Rating:

Operating Temperature Range:

Storage Temperature Range:

Weight (without Batteries):

Size:

140 mm × 68 mm × 25 mm (5 1/2 in × 2 5/8 in × 1 in)

≤ 1 mm (≤ 1/32 in)

20 mm (3/4 in)

15 h

10 min

9 V

1 x 9V Battery (Alkaline)

IP54

-10° C to +40° C (+14° F to +104° F)

-20° C to +60° C (-4° F to +140° F)

155 g (5,5 oz)

77-023

7

Operating Instructions

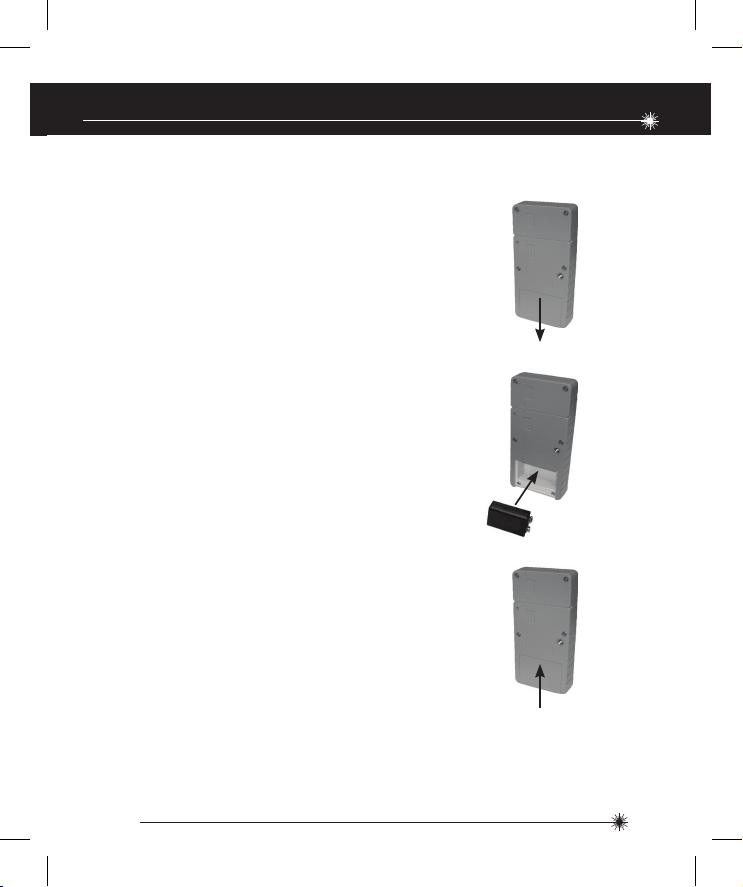

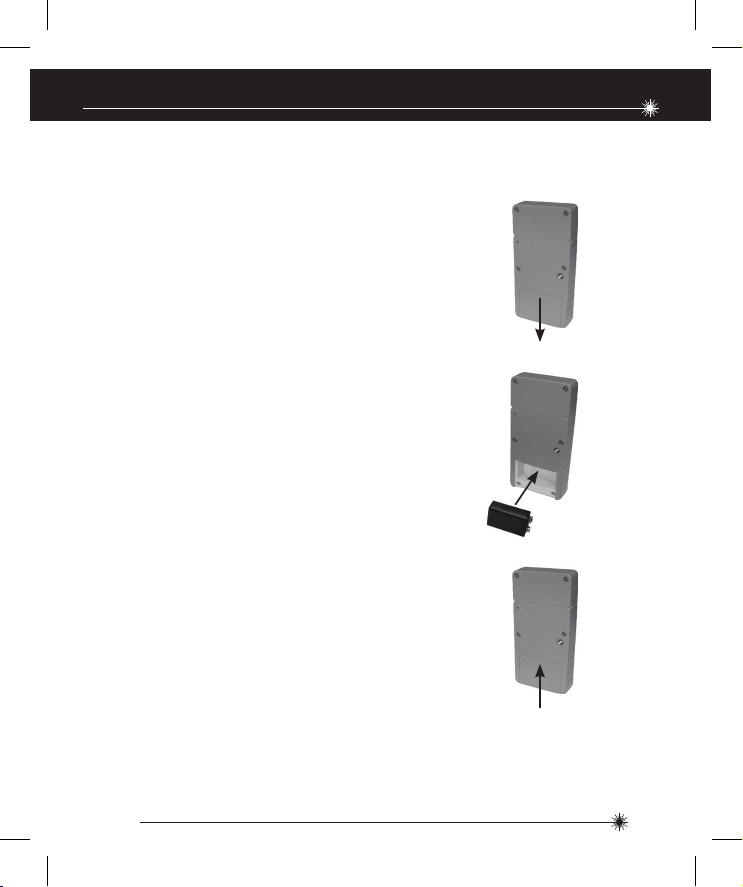

Battery Installation / Removal

1. Turn laser detector to back. Open battery
compartment cover by pressing and sliding
out.

2. Install / Remove batteries. Orient batteries
correctly when placing into laser detector.

3. Close and lock battery compartment cover
by sliding in until securely closed.

-

+

8

77-023

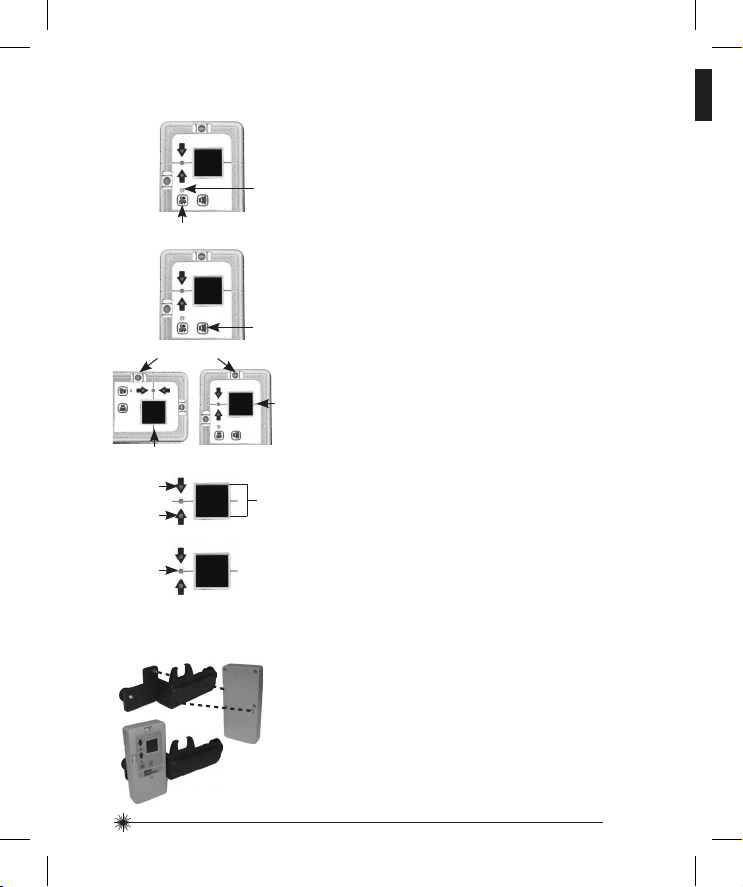

Vertical Beam

Move Detector

in Indicated

Direction

Function

Power ON / OFF

Bubble Level

Low Battery LED

Volume

Horizontal Beam

Laser

Detection

Window

1. Press power key to power ON / OFF. Replace
battery when low battery LED lights red.

2. Press volume key 1x for low volume, 2x to
mute, 3x for high volume.

3. Orient detector for the appropriate beam
type. Laser unit must be in pulse mode. Use
the bubble levels to keep detector level.

4. Directional LEDs light red to indicate
direction detector must move to be in-line
with laser beam.

77-023

In-Line

5. LED lights blue to indicate detector is in-line

Laser Detector with Detector Clamp

1. Fit pin into algnment hole. Tighten mounting

with laser beam.

screw. Clamp onto pole.

9

Maintenance and Care

Laser detector is not waterproof. DO NOT allow to get wet. Damage to internal circuits may
result.

DO NOT leave laser detector in direct sunlight or expose it to high temperatures. The
housing and some internal parts are made of plastic and may become deformed at high
temperatures.

DO NOT store the laser detector in a cold environment. Moisture may form on interior parts
when warming up. This moisture could fog up laser reception window and cause corrosion of
internal circuit boards.

When working in dusty locations, some dirt may collect on the laser reception window.
Remove any moisture or dirt with a soft, dry cloth.

DO NOT use aggressive cleaning agents or solvents.

Store the laser detector in its case or safe place when not in use. If storing for extended
time, remove batteries before storage to prevent possible damage to the instrument.

10

77-023

Warranty

One Year Warranty

Stanley Tools warrants its electronic measuring tools against deficiencies in materials and/or
workmanship for one year from date of purchase.

Deficient products will be repaired or replaced, at Stanley Tools’ option, if sent together with
proof of purchase to:

Stanley UK Sales Limited
Gowerton Road
Brackmills, Northampton NN4 7BW

This Warranty does not cover deficiencies caused by accidental damage, wear and tear, use
other than in accordance with the manufacturer’s instructions or repair or alteration of this
product not authorised by Stanley Tools.

Repair or replacement under this Warranty does not affect the expiry date of the Warranty.

To the extent permitted by law, Stanley Tools shall not be liable under this Warranty for
indirect or consequential loss resulting from deficiencies in this product.

This Warranty may not be varied without the authorisation of Stanley Tools.

This Warranty does not affect the statutory rights of consumer purchasers of this product.

This Warranty shall be governed by and construed in accordance with the laws of England
and Stanley Tools and the purchaser each irrevocably agrees to submit to the exclusive
jurisdiction of the courts of England over any claim or matter arising under or in connection
with this Warranty.

IMPORTANT NOTE: The customer is responsible for the correct use and care of the
instrument. Moreover, the customer is completely responsible for periodically checking the
accuracy of the laser unit being used with this detector.

Calibration and care are not covered by warranty.

Subject to change without notice

77-023

11

GB

D

GB

D

GB

D

GB ENGLISH

D

Inhaltsverzeichnis

1. Sicherheit

2. Produktbeschreibung

3. Technische Daten

4. Betriebsanleitung

5. Wartung und Pflege

6. Gewährleistung

Sicherheit

Benutzersicherheit

Lesen Sie vor der Verwendung dieses Produkts aufmerksam die Sicherheitshinweise und die
Bedienungsanleitung. Die für das Instrument verantwortliche Person muss gewährleisten,
dass sämtliche Benutzer die darin enthaltenen Anweisungen verstehen und befolgen.

Heben Sie diese Bedienungsanleitung auf.

HINWEIS: Dieses Produkt enthält keinen Laser. Beachten Sie bei der Arbeit mit
Lasergeräten die nachstehenden Sicherheitshinweise.

Entfernen Sie KEINE Warnetiketten vom Gehäuse. Dieses Instrument darf nur für die in
dieser Anleitung beschriebenen Nivellier- und Layoutaufgaben verwendet werden.

Sorgen Sie STETS dafür, dass alle Personen in der Nähe des Geräts über die Gefahren bei
direktem Blick in das Lasergerät informiert sind.

12

77-023

NICHT in Kombination mit anderen optischen Instrumenten verwenden. Verändern Sie das
Instrument nicht, manipulieren Sie es nicht und verwenden Sie es für keine Anwendungen,
die nicht in dieser Anleitung beschrieben sind.

Blicken Sie NIEMALS mit optischen Hilfsmitteln wie Lupen, Ferngläsern oder Teleskopen
in den Strahl.

NIEMALS in den Laserstrahl starren oder den Laserstrahl direkt auf andere Personen
richten. Achten Sie darauf, das Instrument nicht auf Augenhöhe aufzustellen. Für gewöhnlich
erfolgt der Augenschutz durch natürliche Schutzreaktionen wie Blinzeln.

Richten Sie den Laserstrahl NIEMALS direkt auf andere Personen.
Schalten Sie das Lasergerät IMMER aus, wenn es nicht verwendet wird. Bei dauerhaft

eingeschaltetem Lasergerät erhöht sich das Risiko, dass jemand unabsichtlich in den
Laserstrahl blickt.

Das Lasergerät darf NICHT in hochgradig brennbaren Umgebungen eingesetzt werden, z.
B. in der Nähe von entflammbaren Flüssigkeiten, Gasen oder Staub.

Zerlegen Sie das Lasergerät NIEMALS. Im Innern befinden sich keine Komponenten, die
vom Benutzer gewartet oder repariert werden könnten. Die Zerlegung des Lasers führt zum
Verfall aller Garantien des Produkts. Das Produkt darf auf keine Weise modifiziert werden.
Durch Modifizieren des Lasergeräts entsteht die Gefahr, sich gefährlicher Laserstrahlung
auszusetzen.

Verwenden Sie dieses Instrument NICHT in Bereichen, in denen Explosionsgefahr
gegeben ist.

HINWEIS: Da es sich um einen gebündelten Laserstrahl handelt, ist der Weg des Lasers
unbedingt über eine relativ lange Strecke zu überprüfen, und es sind sämtliche erforderlichen
Maßnahmen zu ergreifen, um zu gewährleisten, dass der Strahl nicht auf Personen treffen
kann.

77-023

13

Batteriesicherheit

WARNUNG: Batterien können explodieren oder auslaufen und Verletzungen oder Feuer

verursachen. Folgende Maßnahmen reduzieren dieses Risiko:
Befolgen Sie IMMER sämtliche Anweisungen und Warnhinweise auf der Batterie und ihrer

Verpackung.

Schließen Sie Batterieanschlüsse NIEMALS kurz.
Laden Sie Alkali-Batterien NICHT auf.
Vermischen Sie NICHT alte und neue Batterien. Ersetzen Sie alle gleichzeitig durch neue

Batterien der gleichen Marke und des gleichen Typs.

Vermischen Sie KEINE chemisch unterschiedlichen Batterietypen.
Entsorgen Sie Batterien NICHT durch Verbrennen.
Bewahren Sie Batterien IMMER außerhalb der Reichweite von Kindern auf.
Entfernen Sie IMMER die Batterien, wenn das Gerät über mehrere Monate nicht zum

Einsatz kommt.

HINWEIS: Achten Sie darauf, dass die richtigen, empfohlenen Batterien verwendet werden.
HINWEIS: Achten Sie darauf, dass Batterien richtig ausgerichtet eingelegt werden.

Entsorgung

Entsorgen Sie dieses Produkt NICHT im Hausmüll.

Entsorgen Sie Batterien IMMER gemäß den vor

Ort geltenden Bestimmungen.

BITTE UM WIEDERVERWERTUNG gemäß den örtlichen Bestimmungen für die Sammlung
und Entsorgung von Elektro- und Elektronikabfall unter der WEEE-Richtlinie.

14

77-023

Konformitätserklärung

Die Stanley Werke erklären, dass die CE-Kennzeichnung auf diesem
Produkt in Übereinstimmung mit der CE-Kennzeichnungsrichtlinie
93/68/EWG angebracht wurde.

Für weitere Einzelheiten besuchen Sie bitte
www.stanleyworks.com.

Produktbeschreibung

Verpackungsinhalt

1. Laserdetektor mit Detektorklemme

2. Batterie (1 x 9V)

3. Bedienungsanleitung

ROHS-kompatibel

77-023

15

Produktüberblick

Laserdetektor

1
2

10

11

Detektorklemme

1

2

4
5

3
4

5

1. Wasserwaage für vertikalen Strahl

2. Tastenfeld

3. Wasserwaage für horizontalen Strahl

4. Maßbezugslinie (vorne)

6

7

8

9

5. Laseraufnahmefenster

6. Lautsprecher

7. Anbringung für Trageband

8. Maßbezugslinie (hinten)

9. Anschlussgewinde für Detektorklemme

10. Ausrichtungsloch für Detektorklemme

11. Batteriefachabdeckung

3

1. Ausrichtungsstift für Laserdetektor

2. Schraubenbefestigung für Laserdetektor

3. Messanzeige

4. Schnelllöser

5. Klemme

16

77-023

Technische Daten

Nivelliergenauigkeit:

Laseraufnahmefensterbreite:

Betriebsdauer:

Automatische Abschaltung (bei keinem
erkannten Signal):

Versorgungsspannung:

Stromversorgung:

IP-Klasse:

Betriebstemperaturbereich:

Lagertemperaturbereich:

Gewicht (ohne Batterien):

Größe:

≤ 1 mm (≤ 1/32 Zoll)

20 mm (3/4 Zoll)

15 h

10 Min.

9 V

1 x 9V-Batterie (Alkali)

IP54

-10° C bis +40° C (+14° F bis +104° F)

-20° C bis +60° C (-4° F bis +140° F)

155 g (5,5 oz)

140 mm × 68 mm × 25 mm

(5 1/2 Zoll × 2 5/8 Zoll × 1 Zoll)

77-023

17

Betriebsanleitung

Einlegen / Entfernen der Batterien

1. Laserdetektor umdrehen.
Batteriefachabdeckung durch Drücken und
Herausschieben öffnen.

2. Batterien einlegen / entfernen. Batterien
beim Einlegen in den Laserdetektor
ordnungsgemäß ausrichten.

3. Batteriefachabdeckung durch Schieben bis
zum Einrasten schließen und verriegeln.

-

+

18

77-023

Vertikaler Strahl

Detektor in

angezeigte

Richtung

bewegen

Auf einer Linie

Funktion

1. Ein-/Ausschalter drücken, um Gerät ein- und
auszuschalten. Batterie ersetzen, wenn LED
für schwache Batterie rot leuchtet.

LED für schwache Batterie

Ein-/Ausschalter

2. Lautstärketaste einmal für geringe
Lautstärke, zweimal für Stummschaltung,
dreimal für hohe Lautstärke drücken.

Lautstärke

Wasserwaage

3. Detektor für den entsprechenden Strahltyp
ausrichten. Lasergerät muss im Impulsmodus

Horizontaler Strahl

sein. Wasserwaagen verwenden, um
Detektor eben auszurichten.

4. Richtungs-LEDs leuchten rot, um anzuzeigen,
dass der Richtungsdetektor verschoben

Lasererfassungsfenster

werden muss, um in einer Linie mit dem
Laserstrahl zu sein.

5. LED leuchtet blau, um anzuzeigen, dass sich
der Detektor mit dem Laserstrahl auf einer
Linie befindet.

Laserdetektor mit Detektorklemme

77-023

1. Stift in Ausrichtungsloch einpassen.
Befestigungsschraube anziehen. Klemme auf
Stab.

19

Wartung und Pflege

Das Lasergerät ist nicht wasserfest. Lassen Sie es NICHT nass werden. Andernfalls
können Schäden an den internen Schaltungen entstehen.

Setzen Sie das Lasergerät NICHT direkter Sonneneinstrahlung oder hohen Temperaturen
aus. Das Gehäuse und einige interne Teile bestehen aus Kunststoff und können sich bei
hohen Temperaturen verformen.

Lagern Sie das Lasergerät NICHT in einer kalten Umgebung. Beim Erwärmen kann sich an
internen Teilen Feuchtigkeit bilden. Die Feuchtigkeit kann Laserfenster beschlagen und zum
Korrodieren interner Platinen führen.

Bei der Arbeit in staubiger Umgebung können sich am Laserfenster Verschmutzungen bilden.
Beseitigen Sie Feuchtigkeit oder Verschmutzungen mit einem weichen, trockenen Tuch.

Verwenden Sie KEINE aggressiven Reinigungs- oder Lösungsmittel.

Bewahren Sie das Lasergerät bei Nichtgebrauch in der Tragetasche auf. Entfernen Sie vor
einer längeren Lagerung die Batterien, um mögliche Schäden am Instrument zu vermeiden.

20

77-023

Gewährleistung

Einjahresgarantie

Mit der vorliegenden Einjahresgarantie übernimmt Stanley Tools während eines Jahres ab dem
Kaufdatum die Garantie für Material- und/oder Verarbeitungsdefekte an den elektronischen
Messgeräten der Firma.

Defekte Produkte werden nach dem Ermessen von Stanley Tools repariert oder ersetzt unter der
Bedingung, dass sie zusammen mit dem Kaufbeleg an folgende Adresse gesandt werden:

Stanley Bostitch GmbH

Bützgenweg 2
45239 Essen
Germany
geschickt werden.

Defekte, die aufgrund Beschädigung durch Unfall, Verschleiß oder Verwendung entgegen den
Anweisungen des Herstellers oder aufgrund nicht von Stanley Tools genehmigten Reparaturen oder
Veränderungen des Geräts entstehen, bleiben von der vorliegenden Garantie ausgeschlossen.

Reparatur oder Ersatz im Rahmen dieser Garantie beeinträchtigen die Garantiedauer nicht.
Soweit gesetzlich zulässig übernimmt Stanley Tools im Rahmen dieser Garantie keine Haftung für

indirekte oder Folgeschäden, die durch Fehler an diesem Produkt entstehen.
Diese Garantie darf nicht ohne die Genehmigung von Stanley Tools geändert werden.
Die gesetzlichen Rechte der Käufer dieses Produktes bleiben von dieser Garantie unberührt.
Diese Garantie unterliegt englischem Recht, und sowohl Stanley Tools als auch der Käufer

vereinbaren und akzeptieren hiermit unwiderruflich die ausschließliche Zuständigkeit der
englischen Gerichte bei Ansprüchen oder Angelegenheiten, die sich aus oder in Verbindung mit
dieser Garantie ergeben.

WICHTIGER HINWEIS: Der Kunde ist verantwortlich für die ordnungsgemäße Verwendung und
Pflege des Geräts. Darüber hinaus ist der Kunde vollumfänglich für die regelmäßige Überprüfung
der Genauigkeit des Lasergeräts und somit für die Kalibrierung des Instruments verantwortlich.

Die Garantie erstreckt sich nicht auf Kalibrierung und Pflege.

Änderungen ohne Vorankündigung vorbehalten.

77-023

21

GB

D

F

GB

D

F

GB

D

F

GB ENGLISH

D

F

Table des matières

1. Sécurité

2. Description du produit

3. Spécifications techniques

4. Mode d'emploi

5. Maintenance et entretien

6. Garantie

Sécurité

Sécurité de l’utilisateur

Lire attentivement les consignes de sécurité et le manuel d’utilisation avant d’utiliser ce
produit. La personne responsable de l’instrument doit s’assurer que tous les utilisateurs
comprennent ces instructions et y adhèrent.

Conserver ce manuel pour future référence.

REMARQUE: Ce produit ne contient pas de laser. En cas d'utilisation de lasers,
scrupuleusement suivre les consignes de sécurité ci-dessous.

NE PAS retirer d’étiquette(s) d’avertissement figurant sur le logement. Cet instrument doit
uniquement être utilisé pour des tâches de mise à niveau et de topologie, conformément aux
instructions de ce manuel.

TOUJOURS s’assurer que toutes les personnes à proximité de l’appareil sont conscientes
des risques auxquels elles s’exposent si elles regardent directement dans la direction de

22

l’outil laser.

77-023

NE PAS utiliser conjointement avec d’autres instruments optiques. Ne pas modifier
l’instrument, faire de manipulations ou utiliser pour d’autres applications que celles décrites
dans le manuel.

NE PAS regarder en direction du faisceau avec des instruments optiques comme une loupe,
des jumelles ou un téléscope.

NE PAS fixer le faisceau laser et ne pas le diriger vers d’autres personnes. S’assurer que
l’instrument n’est pas installé à hauteur d’œil. Les réactions d’aversion naturelles comme le
réflexe de clignotement servent généralement de protection pour les yeux.

NE PAS orienter le faisceau laser vers d’autres personnes.

TOUJOURS éteindre l’outil laser lorsqu’il n’est pas utilisé (position OFF). Si l’outil laser est

laissé en marche (position ON), les risques d’exposition non intentionnelle au faisceau laser
sont accrus.

NE PAS utiliser l’outil laser dans des zones de stockage de combustibles, par exemple en
présence de liquides, de gaz ou de poussières inflammables.

NE PAS démonter l’outil laser. Cet outil ne contient aucune pièce réparable par l’utilisateur.
Le démontage du laser annulera toutes les garanties dont le produit bénéficie. Ne pas
modifier le produit de quelque façon que ce soit. Les modifications apportées à l’outil laser
pourraient entraîner une exposition à des rayonnements laser dangereux.

NE PAS utiliser cet instrument dans des secteurs où il existe un risque d’explosion.

REMARQUE: Le faisceau laser étant de type focalisé, il convient de contrôler la trajectoire

du faisceau sur une distance relativement longue et de prendre toutes les précautions
nécessaires pour s’assurer qu’il ne peut pas être dirigé vers d’autres personnes.

77-023

23

Sécurité des piles

AVERTISSEMENT : Les piles peuvent exploser ou fuir, ceci pouvant entraîner des blessures

ou un incendie. Pour réduire ces risques:
TOUJOURS suivre toutes les instructions et avertissements figurant sur l'étiquette et

l'emballage des piles.

NE PAS court-circuiter les bornes des piles.
NE PAS charger les piles alcalines.
Ne PAS mélanger piles neuves et usagées. Les remplacer toutes à la fois par des piles

neuves de même marque et de même type.

NE PAS mélanger des piles de composition chimique différente.
NE PAS jeter les piles au feu.
TOUJOURS conserver les piles hors de portée des enfants.
TOUJOURS retirer les piles s'il est prévu que l'appareil ne soit pas utilisé pendant plusieurs

mois.

REMARQUE: S'assurer que les piles recommandées sont utilisées.
REMARQUE: S'assurer que les piles sont correctement insérées conformément à la

polarité indiquée.

Fin de vie

NE PAS jeter ce produit avec les déchets domestiques.

TOUJOURS mettre les piles au rebut conformément

à la législation locale.

VEUILLEZ RECYCLER conformément aux dispositions locales concernant la collecte et
l'élimination des déchets électriques et électroniques dans le cadre de la directive WEEE.

24

77-023

Déclaration de conformité

The Stanley Works déclare que le marquage CE a été attribué à ce
produit conformément à la directive 93/68/CEE.

Pour plus d'informations, consulter www.stanleyworks.com.

Description du produit

Contenu du colis

1. Capteur laser avec fixation

2. Pile (1 x 9 V)

3. Guide d'utilisation

Conforme à la
RoHS

77-023

25

Aperçu du produit

Capteur laser

1
2

10

11

Fixation de capteur

1

2

4
5

3
4

5

1. Niveau à bulles du faisceau vertical

2. Clavier

3. Niveau à bulles du faisceau horizontal

4. Ligne de référence (avant)

6

7

8

9

5. Fenêtre de réception laser

6. Haut-parleur

7. Emplacement pour cordelette

8. Ligne de référence (arrière)

9. Monture filetée pour fixation de capteur

10. Orifice d'alignement pour fixation de capteur

11. Couvercle du compartiment à piles

3

1. Broche d'alignement pour capteur laser

2. Monture à vis pour capteur laser

3. Indicateur de mesure

4. Déclenchement rapide

5. Fixation

26

77-023

Spécifications techniques

Précision du nivellement:

Largeur de la fenêtre de réception laser:

Durée de fonctionnement:

Mise hors tension automatique
(aucun signal détecté):

Tension d'alimentation:

Alimentation:

Indice de protection:

Plage de température de fonctionnement:

Plage de température de rangement:

Poids (sans les piles):

Taille:

≤ 1 mm (≤ 1/32 po.)

20 mm (3/4 po.)

15 h

10 minutes

9 V

1 pile 9 V (alcaline)

IP54

De - 10° C à + 40° C (+ 14° F à + 104° F)

De - 20° C à + 60° C (- 4° F à + 140° F)

155 g (5,5 oz)

140 mm × 68 mm × 25 mm

(5 1/2 po. × 2 5/8 po. × 1 po.)

77-023

27

Mode d'emploi

Installation / retrait des piles

1. Retourner l'outil laser. Ouvrir le couvercle
du compartiment à piles en appuyant
dessus et en le faisant coulisser.

2. Installer/retirer les piles. Correctement
orienter les piles lorsqu'elles sont placées
dans le capteur laser.

3. Fermer le couvercle du compartiment à
piles en le faisant coulisser jusqu'à ce qu'il
soit bien en place et fermé.

-

+

28

77-023

Fonction

Mettre SOUS / HORS TENSION

Niveau à bulles

Voyant DEL de niveau

de pile faible

Volume

Faisceau

horizontal

1. Appuyer sur la touche d'alimentation pour
mettre sous / hors tension. Changer les
piles lorsque le voyant DEL de niveau de pile
faible s'illumine en rouge.

2. Appuyer sur la touche de volume une fois
pour mettre en volume faible, deux fois pour
mettre en silencieux et trois fois pour mettre
en volume élevé.

3. Orienter le capteur pour obtenir le type de
faisceau approprié. L'outil laser doit être
en mode impulsions. Utiliser les niveaux à
bulles pour maintenir le niveau du capteur.

Déplacer le

capteur dans

la direction

indiquée

77-023

Faisceau vertical

Fenêtre de

réception

laser

Aligné

Capteur laser avec fixation

4. Les DEL directionnelles s'illuminent en rouge
pour indiquer la direction dans laquelle le
capteur doit se déplacer pour être aligné sur
le faisceau laser.

5. La DEL s'illumine en bleu pour indiquer que
le capteur est aligné sur le faisceau laser.

1. Insérer la broche dans l'orifice d'alignement.
Serrer la vis de montage. Fixer à la perche.

29

Maintenance et entretien

L’outil laser n’est pas étanche. NE PAS laisser pénétrer d’humidité, au risque d’endommager
les circuits internes.

NE PAS laisser l’outil laser à la lumière directe du soleil et ne pas l’exposer à des
températures élevées. Le logement et certaines pièces internes sont en plastique et elles
peuvent par conséquent être déformées à des températures élevées.

NE PAS ranger l’outil laser dans un environnement froid, car de l’humidité peut se former sur
les parties intérieures lorsqu’il se réchauffe. Cette humidité pourrait voiler les fenêtres laser
et entraîner la corrosion des cartes de circuit imprimé internes.

Si l’outil est utilisé dans des endroits poussiéreux, de la saleté peut s’accumuler sur la
fenêtre laser. Retirer toute humidité ou saleté avec un chiffon doux et sec.

NE PAS utiliser d’agent nettoyant ou de dissolvant agressif.

Ranger l’outil dans son étui en cas de non utilisation. S’il est rangé pendant une période
prolongée, retirer les piles au préalable afin d’éviter d’endommager l’instrument.

30

77-023

Garantie

Stanley Tools garantit ses outils de mesure électroniques contre tout défaut matériel ou vice de fabrication pendant
un an à compter de la date d’achat par l’utilisateur final auprès d’un revendeur STANLEY. La facture établie à cette
occasion vaut preuve d’achat.

Le produit défectueux doit être retourné dans son emballage d’origine à l’adresse suivante, accompagnés d’une copie
du ticket de caisse :

Stanley Tools France

24, rue Auguste Jouchoux
BP 1579
25 009 Besançon

Après diagnostique du Service Après Vente STANLEY, seul compétent à intervenir sur le produit défectueux, celui-ci
sera réparé ou remplacé par un modèle identique ou par un modèle équivalent correspondant à l’état actuel de la
technique, selon la décision de STANLEY.

Si la réparation envisagée ne devait pas rentrer dans le cadre de la garantie, un devis sera établi par le Service Après
vente de STANLEY et envoyé au client pour acceptation préalable, chaque prestation réalisée hors garantie donnant
lieu à facturation.

Après diagnostique du Service Après Vente STANLEY, seul compétent à intervenir sur le produit défectueux, celui-ci
sera réparé ou remplacé par un modèle identique ou par un modèle équivalent correspondant à l’état actuel de la
technique, selon la décision de STANLEY.

Si la réparation envisagée ne devait pas rentrer dans le cadre de la garantie, un devis sera établi par le Service Après
vente de STANLEY et envoyé au client pour acceptation préalable, chaque prestation réalisée hors garantie donnant
lieu à facturation.

Cette garantie ne couvre pas les dommages, accidentels ou non, générés par la négligence ou une mauvaise utilisation
de ce produit, ou résultant d’un cas de force majeur.

L’usure normale de ce produit ou de ses composants, conséquence de l’utilisation normale de ce produit sur un
chantier, n’est pas couverte dans le cadre de la garantie STANLEY.

Toute intervention sur les produits, autre que celle effectuée dans le cadre normale de l’utilisation de ces produits ou
par le Service Après vente STANLEY, entraîne la nullité de la garantie.

De même, le non respect des informations contenues dans le mode d’emploi entraîne de fait la suppression de la
garantie. La garantie ne couvre pas les dommages provoqués par des causes d’origine externe au Produit, (vol, chute,
foudre, inondation, incendie, produit endommagé pendant le transport, …).

La mise en jeu de la présente garantie dans le cadre d’un échange ou d’une réparation ne génère pas d’extension de la
période de garantie, qui demeure en tout état de cause, la période d’un an initiée lors de l’achat du produit STANLEY par
l’utilisateur final.

Sauf disposition légale contraire, la présente garantie représente l’unique recours du client à l’encontre de STANLEY
pour la réparation des vices affectant ce produit. STANLEY exclue donc tout autre responsabilité au titre des dommages
matériels et immatériels, directs ou indirects, et notamment la réparation de tout préjudice financier découlant de
l’utilisation de ce produit.

77-023

31

Indépendamment de la garantie contractuelle STANLEY, l’Utilisateur bénéficie des dispositions des articles 1641 à 1649
du Code Civil relatifs à la garantie des vices cachés. Lorsque L’utilisateur est un consommateur il bénéficie également
des dispositions des articles L.211-4 à L.211-14 du Code de la Consommation relatifs aux défauts de conformité.

Article 1641 du Code Civil « Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la
rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage que l’acheteur ne l’aurait pas
acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus. »

Article 1648 alinéa 1 du Code Civil : « L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un
délai de deux ans à compter de la découverte du vice. »

Article L.211-4 du Code de la Consommation : « Le vendeur est tenu de livrer un bien conforme au contrat et répond
des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de
l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou
a été réalisée sous sa responsabilité ».La présente garantie ne limite en rien, ni ne supprime, les droits du client non
professionnel, issus des articles 1641 et suivants du Code Civil relatifs à la garantie légale des vices cachés.

La présente garantie doit être appliquée et interprétée conformément à la législation française. Stanley Tools et
l’acheteur acceptent de se soumettre sans appel à la seule juridiction des tribunaux français en cas de litige survenant
dans le cadre ou en connexion avec la présente garantie.

32

77-023

Indice

GB

D

F

GB

D

F

I

GB ENGLISH

GERMAN

FRENCH

ITALIAN

D

F

I

1. Sicurezza

2. Descrizione del prodotto

3. Specifiche

4. Istruzioni sul funzionamento

5. Manutenzione e cura

6. Garanzia

Sicurezza

Sicurezza dell’utente

Leggere attentamente le Istruzioni di sicurezza e il Manuale per l’utente prima di utilizare
questo prodotto. La persona responsabile dello strumento deve assicurarsi che tutti gli utenti
comprendano e seguano queste istruzioni.

Conservare questo manuale per future consultazioni.

NOTA: questo prodotto non contiene nessun laser. Quando si utilizza con dei laser, rispettare
le istruzioni sulla sicurezza riportate di seguito.

I

NON rimuovere nessuna etichetta sulla parte esterna. Questo strumento deve essere
utilizzando unicamente per lavori di livellamento e tracciatura come descritto in questo
manuale.

77-023

33

ASSICURARSI SEMPRE che qualsiasi persona nelle vicinanze dell’area di utilizzo sia a
conoscenza dei rischi derivanti dal guardare direttamente l’apparecchiatura laser.

NON utilizzare in combinazione con altri strumento ottici. Non modificare o manipolare lo
strumento, né utilizzare in applicazioni diverse da quelle descritte nel manuale.

NON guardare nel raggio con strumenti ottici, quali lenti d’ingrandimento, binocoli o
telescopi.

NON fissare il raggio laser e non rivolgerlo verso altre persone. Assicurarsi che lo strumento
non sia posizionato al livello degli occhi. Solitamente gli occhi si proteggono con una
reazione naturale, come il riflesso di battere le palpebre.

NON rivolgere il raggio laser verso altre persone.

SPEGNERE SEMPRE l’apparecchiatura laser quando non viene utilizzata. Se si lascia

l’apparecchiatura laser accesa, si aumenta il rischio di guardare inavvertitamente all’interno
del raggio laser.

NON utilizzare l’apparecchiatura laser in aree in cui è presente del combustibile, come ad
esempio in presenza di liquidi infiammabili, gas o polveri.

NON smontare l’apparecchiatura laser. All’interno non sono presenti componenti la cui
manutenzione può essere eseguita dall’utente. Lo smontaggio del laser farà decadere
la garanzia del prodotto. Non modificare in nessun modo il prodotto. La modifica
dell‘apparecchiatura laser potrebbe causare l’esposizione a radiazioni pericolose.

NON utilizzare questo strumento in aree in cui vi è rischio di esplosioni.

NOTA: poiché il raggio laser è di tipo focalizzato, assicurarsi di controllare il percorso del

raggio su una distanza relativamente lunga e prendere tutte le precauzioni necessarie per
assicurarsi che il raggio non possa interferire con altre persone.

34

77-023

Sicurezza delle batterie

ATTENZIONE: le batterie possono esplodere o avere fuoriuscite e possono provocare lesioni

o incendi. Per ridurre questo rischio:

ATTENERSI SEMPRE a tutte le istruzioni e agli avvisi presenti sull'etichetta della batteria
e sulla confezione.

NON provocare il corto circuito dei terminali della batteria

NON ricaricare le batterie alcaline.

NON usare contemporaneamente batterie nuove e vecchie. Sostituirle tutte

contemporaneamente con batterie nuove della stessa marca e dello stesso tipo.

NON usare batterie con sostanze chimiche differenti.

NON smaltire le batterie nel fuoco.

TENERE SEMPRE le batterie fuori dalla portata dei bambini.

RIMUOVERE SEMPRE le batterie se il dispositivo non sarà utilizzato per diversi mesi.

NOTA: assicurarsi che vengano utilizzate le batterie giuste come raccomandato.

NOTA: assicurarsi che le batterie siano inserite nel modo giusto, con la polarità corretta.

Fine vita utile

NON smaltire questo prodotto con i rifiuti domestici.

SMALTIRE SEMPRE le batterie nel rispetto delle

norme locali.

RICICLARE rispettando le norme locali per la raccolta e lo smaltimento di rifiuti elettrici
ed elettronici in conformità con la Direttiva sui rifiuti di apparecchi elettrici ed elettronici
(WEEE).

77-023

35

Dichiarazione di conformità

Stanley Works dichiara che a questo prodotto è stato applicato il
marchio CE in conformità alla Direttiva sul marchio CE 93/68/CEE.

Per ulteriori informazioni, consultare il sito www.stanleyworks.com.

Descrizione del prodotto

Contenuto della confezione

1. Rilevatore laser con morsetto per rilevatore

2. 1 batteria da 9 V

3. Manuale per l'utente

Conforme alla
Direttiva sulla
restrizione d'uso delle
sostanze pericolose
(RoHS)

36

77-023

Presentazione del prodotto

Rilevatore laser

1
2

10

11

Morsetto per rilevatore

1

2

4
5

3
4

5

1. Livella a bolla d'aria raggio verticale

2. Tastiera

3. Livella a bolla d'aria raggio orizzontale

4. Linea di riferimento (parte anteriore)

6

7

8

9

5. Finestra ricezione laser

6. Altoparlante

7. Posizione cordoncino

8. Linea di riferimento (parte posteriore)

9. Supporto con filettatura per il morsetto del
rilevatore

10. Foro di allineamento del morsetto per rilevatore

11. Coperchio alloggiamento batterie

3

1. Piolo di allineamento per Rilevatore laser

2. Supporto con vite per Rilevatore laser

3. Indicatore di misurazione

4. Rilascio rapido

5. Morsetto

77-023

37

Specifiche

Precisione livellamento:

Larghezza finestra ricezione laser:

Tempo di esercizio:

Autospegnimento (quando non si rileva
nessun segnale):

Tensione di alimentazione:

Alimentazione:

Classe di protezione IP:

Intervallo temperatura di esercizio:

Intervallo temperatura di conservazione:

Peso (senza batteria):

Dimensioni:

≤ 1 mm (≤ 1/32 in)

20 mm (3/4 in)

15 ore

10 min

9 V

1 batteria da 9 V (alcalina)

IP54

da -10° C a +40° C (da +14° F a +104° F)

da -20° C a +60° C (da -4° F a +140° F)

155 g (5,5 oz)

140 mm × 68 mm × 25 mm

(5 1/2 in × 2 5/8 in × 1 in)

38

77-023

Istruzioni sul funzionamento

Installazione/rimozione delle batterie

1. Girare il rilevatore laser verso la
parte posteriore. Aprire il coperchio
dell'alloggiamento batterie premendolo e
facendolo scivolare.

2. Installare/rimuovere la batteria. Inserire
la batteria nel verso corretto quando viene
posizionata nel rilevatore laser.

3. Chiudere e bloccare il coperchio
dell'alloggiamento batterie facendolo
scivolare finché non si chiude
completamente.

-

+

77-023

39

Funzione

Acceso/spento

Livella a bolla d'aria

LED indicatore di

batteria scarica

Volume

Raggio

orizzontale

1. Premere il tasto di accensione per
accendere/spegnere il laser. Sostituire la
batteria quando il LED indicatore di batteria
scarica si accende con una luce rossa.

2. Premere il tasto del volume una volta
per abbassare il volume, due volte per
disattivare l'audio, 3 volte per alzare il
volume.

3. Orientare il rilevatore per il tipo di raggio
giusto. L'unità laser deve essere in modalità
a impulsi. Usare le livelle a bolla d'aria per
mantenere il rilevatore a livello.

Raggio verticale

Spostare il

rilevatore

nelle direzione

indicata

40

4. I LED direzionali si illuminano con una

Finestra

rilevamento

laser

luce rossa per indicare che il rilevatore
direzionale deve essere spostato per essere
in linea con il raggio laser.

5. Il LED si illumina con una luce blu per

In linea

indicare che il rilevatore è in linea con il
raggio laser.

Rilevatore laser con morsetto per rilevatore

1. Inserire il piolo nel foro di allineamento.
Serrare le viti di montaggio. Fissare all'asta.

77-023

Manutenzione e cura

L’unità laser non è resistente all’acqua. NON far penetrare acqua all’interno dell’unità. Ciò
può causare danni ai circuiti interni.

NON esporre l’unità laser alla luce diretta del sole o ad alte temperature. La parte esterna e
alcune parti interne sono di plastica e possono deformarsi ad alte temperature.

NON riporre l’unità laser in ambienti freddi. Può formarsi dell’umidità nelle parti interne
quando iniziano a riscaldarsi. Questa umidità potrebbe appannare le finestre e causare la
corrosione dei circuiti.

Quando l’unità viene utilizzata in ambienti polverosi, si può accumulare dello sporco sulla
finestra del laser. Rimuovere qualsiasi tipo di umidità o sporco con un panno morbido e
asciutto.

NON usare agenti pulenti o solventi aggressivi.

Riporre l’unità laser nella valigetta quando non viene utilizzata. Se lo strumento viene
conservato per un lungo periodo, per evitare possibili danni, rimuovere le batterie prima di
riporlo.

77-023

41

Garanzia

Garanzia di un anno

Stanley Tools offre una garanzia di un anno dalla data di acquisto sui propri strumenti
elettronici di misurazione per quanto riguarda difetti nei materiali e/o nella lavorazione.

I prodotti difettosi saranno riparati o sostituiti a discrezione di Stanley Tools, se inviati
accompagnati dalla prova di acquisto a:

Stanley Tools srl
Via Don L.Meroni, 56
22060 FIGINO SERENZA (Co)
Italy

La garanzia non copre difetti causati da danni accidentali, logorio, uso differente da quello

indicato nelle istruzioni del produttore, o riparazioni o modifiche eseguite da personale non

autorizzato da Stanley Tools.

Riparazioni o sostituzioni effettuate in garanzia non hanno alcuna influenza sulla data di

scadenza della garanzia stessa.

Laddove consentito dalla legge, Stanley Tools declina ogni responsabilità per danni

accidentali o indiretti causati da difetti di questo prodotto.

È vietata qualsiasi modifica a questa garanzia senza l’autorizzazione di Stanley Tools.

La presente garanzia non pregiudica i diritti legali degli acquirenti del prodotto.

Questa garanzia è soggetta alla legislazione inglese; Stanley Tools e l’acquirente accettano

in maniera irrevocabile di rimettersi alla giurisdizione esclusiva dei tribunali inglesi, in caso

di rivendicazioni o questioni relative alla presente.

NOTA IMPORTANTE: l’utente è responsabile del corretto uso e della manutenzione dello

strumento. Inoltre, l’utente è completamente responsabile del controllo periodico e della

precisione dell’unità laser e dunque della calibrazione dello strumento.

La calibrazione e la cura dello strumento non sono comprese nella garanzia.

Soggetto a modifica senza preavviso

42

77-023

Contenido

GB

D

F

I

GB

D

F

I

E

GB ENGLISH

GERMAN

FRENCH

ITALIAN

SPANISH

D

F

I

E

1. Seguridad

2. Descripción del producto

3. Especificaciones

4. Instrucciones de funcionamiento

5. Mantenimiento y cuidados

6. Garantía

Seguridad

Seguridad del usuario

Lea atentamente las Instrucciones de seguridad y el Manual del usuario antes de utilizar este

producto. La persona responsable del instrumento deberá garantizar que todos los usuarios

entiendan y sigan estas instrucciones.

Guarde este manual para consultarlo en el futuro.

NOTA: Este producto no contiene un láser. Cuando trabaje con láseres, acate las

instrucciones de seguridad que se encuentran a continuación.

E

NO retire ninguna de las pegatinas de advertencia de la carcasa. Este instrumento

únicamente debe usarse para las tareas de nivelación y diseño, como se describe en este

manual.

Asegúrese SIEMPRE de que las personas que se encuentren dentro del radio de alcance de

la herramienta sean conscientes de los riesgos que supone mirar directamente al haz láser.

77-023

43

NO lo utilice en combinación con otros instrumentos ópticos. No modifique el instrumento, ni

lo manipule o lo emplee para otros usos distintos de los descritos en este manual.

NO mire el haz con instrumentos ópticos como amplificadores, binoculares o telescopios.

NO mire directamente el haz láser o lo dirija hacia otras personas. Asegúrese de no fijar

el instrumento a la altura de los ojos. La protección ocular suele alcanzarse mediante

respuestas naturales de aversión, como el reflejo del parpadeo.

NO dirija el haz del láser hacia otras personas.

Desconecte SIEMPRE la herramienta láser cuando no la esté utilizando. Si la deja

conectada, aumentará el riesgo de que alguien mire de forma involuntaria al haz láser.

NO utilice la herramienta láser en zonas de combustible, es decir, en presencia de líquidos,

gases o polvo inflamables.

NO desmonte la herramienta láser. No contiene piezas que puedan ser reparadas por el

usuario. Si lo hace, se anulará la garantía del producto. No modifique el producto de ninguna

manera. Esto podría dar como resultado una exposición peligrosa a la radiación.

NO use este instrumento en zonas donde haya riesgo de explosión.

NOTA: Dado que el haz del láser es de tipo focalizado, asegúrese de comprobar el recorrido

del haz en una distancia relativamente larga y tome todas las medidas necesarias para

garantizar que no interfiera con otras personas.

44

77-023

Seguridad de las pilas

ADVERTENCIA: las pilas pueden explotar o tener fugas y causar lesiones graves o un

incendio. Para reducir este riesgo:

Siga SIEMPRE todas las instrucciones y advertencias que figuran en la etiqueta y en el

embalaje de las pilas.

NO cortocircuite los terminales de las pilas

NO recargue las pilas alcalinas.

NO mezcle pilas nuevas y viejas. Sustitúyalas todas al mismo tiempo por unas nuevas de la

misma marca y tipo.

NO mezcle pilas de distintos tipos.

NO arroje las pilas al fuego.

Mantenga SIEMPRE las pilas lejos del alcance de los niños.

Retire SIEMPRE las pilas si no va a utilizar el dispositivo durante varios meses.

NOTA: Asegúrese de usar las pilas recomendadas.

NOTA: Asegúrese de insertar las pilas de la manera adecuada, con la polaridad correcta.

Vida útil

NO se deshaga de este producto junto con la basura

doméstica.

DESHÁGASE de las pilas de acuerdo con la

normativa local.

RECICLE siguiendo la normativa local para la recogida y eliminación de residuos eléctricos y

electrónicos emanada de la Directiva WEEE.

77-023

45

Declaración de conformidad

Stanley Works declara que la marca CE se ha aplicado a este

producto, con arreglo a la directiva sobre marcado CE 93/68/EEC.

Para obtener más información, consulte www.stanleyworks.com.

Descripción del producto

Contenido del embalaje

1. Detector láser con pinza

2. Pila (1 unidad de 9V)

3. Manual del usuario

Cumple con
ROHS

46

77-023

Resumen del producto

Detector láser

1
2

10

11

Pinza del detector

1

2

4
5

3
4

5

1. Nivel de burbuja para el haz vertical

2. Teclado

3. Nivel de burbuja para el haz horizontal

4. Plano de nivel (frontal)

6

7

8

9

5. Ventana de recepción del láser

6. Altavoz

7. Ubicación de cordón

8. Plano de nivel (trasero)

9. Rosca de instalación para pinza del detector

10. Orificio de alineación para pinza del detector

11. Tapa del compartimento para pilas

3

1. Clavija de alineación para detector láser

2. Montura roscada para el detector láser

3. Indicador de medición

4. Liberación rápida

5. Pinza

77-023

47

Especificaciones

Precisión de la nivelación:

Anchura de la ventana de recepción

del láser:

Tiempo de funcionamiento:

Apagado automático

(cuando no se detecta señal):

Tensión de alimentación:

Alimentación:

Grado IP:

Rango de temperatura de

funcionamiento:

Rango de temperatura de

almacenamiento:

Peso (sin pilas):

Dimensiones:

≤ 1 mm. (≤ 1/32 in)

20 mm. (3/4 in)

15 h

10 min

9 V

1 x Pila 9V (alcalina)

IP54

-10 °C a +40 °C (+14 °F a +104 °F)

-20 °C a + 60 °C (-4 °F a +140 °F)

155 g. (5,5 oz)

140 mm. × 68 mm. × 25 mm.

(5 1/2 in × 2 5/8 in × 1 in)

48

77-023

Instrucciones de funcionamiento

Instalación/ extracción de las pilas

1. Gire la unidad láser hacia la parte trasera.
Abra la tapa del compartimento para las
pilas presionando y deslizándola.

2. Instalación/ extracción de las pilas.
Oriente correctamente las pilas al
introducirlas en el detector láser.

3. Cierre y bloquee la tapa del compartimento
de las pilas deslizándola hasta que quede
correctamente cerrada.

-

+

77-023

49

Función

LED indicador de

batería baja

Corriente ENCENDIDA/APAGADA (ON/OFF)

1. Pulse la tecla de encendido para ENCEDER/
APAGAR la unidad. Sustituya la pila cuando
el indicador LED de carga baja se encienda
en color rojo.

2. Pulse la tecla de volumen 1 vez para bajar el
volumen, 2 para silenciarlo y 3 para subir el
volumen.

Mueva el
detector en
la dirección

indicada

50

Volumen

Nivel de burbuja

Haz vertical

Ventana de

detección

del láser

Alineado

Detector láser con pinza

Haz horizontal

3. Oriente el detector según el tipo de haz
correspondiente. La unidad láser deberá
encontrarse en modo de pulso. Utilice los
niveles de burbuja para mantener nivelado el
detector.

4. Los indicadores LED direccionales se
iluminan en color rojo para indicar que el
detector de dirección debe desplazarse para
alinearse con el haz láser.

5. El indicador LED se ilumina en color azul para
indicar que el detector se encuentra alineado
con el haz del láser.

1. Encaje la clavija en el orificio de alineación.
Apriete el tornillo de montaje. Fíjelo en la
abrazadera.

77-023

Mantenimiento y cuidados

La unidad láser no es estanca. NO permita que se moje. Podrían dañarse los circuitos
internos.

NO exponga la unidad a la luz solar directa ni a temperaturas altas. La carcasa y algunas
piezas internas están fabricadas en plástico y podrían deformarse si se exponen a
temperaturas altas.

NO almacene la unidad láser en un lugar frío. Si lo hace, podría producirse condensación
en las piezas internas al encenderlo. La humedad podría empañar las ventanas del láser y
corroer las placas de los circuitos internos.

Cuando trabaje en lugares polvorientos, es posible que se deposite polvo en la ventana de
salida del láser. Utilice un paño suave y seco para quitar el polvo o la humedad.

NO utilice productos de limpieza agresivos ni disolventes.

Guarde la unidad láser en su maletín cuando no la vaya a usar. Si la va a almacenar durante
un periodo de tiempo prolongado, extraiga las pilas para evitar posibles daños en el
instrumento.

77-023

51

Garantía

Un año de garantía

Stanley Tools garantiza sus herramientas electrónicas de medición contra defectos de
material o fabricación durante un año desde su fecha de compra.

Los productos que presenten defectos deberán ser enviados a Stanley a la dirección indicada
a continuación junto con un justificante de compra. Stanley procederá a su reparación o
sustitución según lo estime conveniente.

STANLEY IBERIA, S.L.
Via Auguats 13 – 15 despacho 506
08006 Barcelona
SPAIN

Esta garantía no cubre defectos causados por daños fortuitos, desgaste y uso natural

del producto, ni por daños que resulten de una utilización diferente a la indicada en las

instrucciones del fabricante, o que se deban a reparaciones o modificaciones efectuadas en

el producto y que no hayan sido autorizadas por Stanley Tools.

La reparación o cambio según esta garantía no afectará la fecha de caducidad de la misma.

Según la ley, Stanley Tools no será responsable según esta garantía de ninguna pérdida

indirecta o como consecuencia de los defectos del producto.

Esta garantía no puede ser modificada sin la autorización de Stanley Tools.

Esta garantía no afecta a los derechos legales del consumidor que adquiere el producto.

Esta garantía se rige según la ley inglesa y Stanley Tools y el comprador confirman

irrevocablemente estar de acuerdo en que dicha garantía sea tratada según la legislación y

juzgados de Inglaterra para cualquier disputa que pudiera surgir en relación a la misma.

NOTA IMPORTANTE: El cliente se hace responsable de la utilización y mantenimiento

correctos de la herramienta. Además, el cliente será íntegramente responsable de la

comprobación periódica de la unidad láser y, por consiguiente, de la calibración del

instrumento.

La calibración y el cuidado no están cubiertos por la garantía.

Sujeto a cambios sin previo aviso

52

77-023

Índice

GB

D

F

I

E

GB

D

F

I

E

PT

GB ENGLISH

GERMAN

FRENCH

ITALIAN

SPANISH

PORTUGUESE

D

F

I

E

PT

1. Segurança

2. Descrição do produto

3. Especificações

4. Instruções de funcionamento

5. Manutenção e cuidados

6. Garantia

Segurança

Segurança do utilizador

Leia atentamente as Instruções de segurança e o Manual do utilizador antes de utilizar este

produto. A pessoa responsável pelo instrumento deve assegurar que todos os utilizadores

compreendem e cumprem estas instruções.

Guarde este manual para futura referência.

PT

NOTA: Este produto não contém um laser. Ao trabalhar com lasers, obedeça às instruções

de segurança que se seguem.

NÃO remova nenhum rótulo de aviso da estrutura. Este instrumento deve ser utilizado

apenas para tarefas de nivelamento e traçados, conforme indicado neste manual.

DEVE SEMPRE assegurar-se de que as pessoas presentes nas proximidades estão cientes

do perigo de olhar directamente para a ferramenta de laser.

77-023

53

NÃO utilize em combinação com outros instrumentos ópticos. Não modifique o instrumento,

não faça manipulações nem utilize noutras aplicações para além das descritas no manual.

NÃO olhe para o raio com auxiliares ópticos, como lupas, binóculos ou telescópios.

NÃO olhe fixamente para o raio laser nem o direccione para outras pessoas. Certifique-se

de que o instrumento não está configurado para o nível dos olhos. A protecção dos olhos

é normalmente efectuada pelas respostas naturais à aversão, como o reflexo de piscar os

olhos.

NÃO direccione o raio laser para outras pessoas.

DEVE SEMPRE desligar o instrumento de laser quando não estiver em utilização. Deixar o

instrumento LIGADO aumenta o risco de alguém inadvertidamente olhar fixamente para o

raio laser.

NÃO opere o laser em áreas combustíveis, como perto de líquidos inflamáveis, gases ou pó.

NÃO desmonte o instrumento de laser. Não há peças no interior que possam ser reparadas

pelo utilizador. Desmontar o laser anulará qualquer garantia do produto. Não modifique o

produto de forma alguma. Modificar o instrumento de laser pode resultar numa exposição

perigosa a radiações.

NÃO utilize este instrumento em áreas em que o risco de explosão esteja presente.

NOTA: Uma vez que o raio laser é de foco, certifique-se de que verifica o trajecto do raio

numa distância relativamente longa e toma todas as precauções necessárias para se

certificar de que o raio não interfere com outras pessoas.

54

77-023

Segurança das pilhas

AVISO: As pilhas podem rebentar ou babar e podem provocar ferimentos ou incêndio. Para

reduzir este risco:

DEVE SEMPRE seguir todas as instruções e avisos no rótulo e na embalagem das pilhas.

NÃO provoque um curto-circuito nos terminais das pilhas

NÃOcarregue pilhas alcalinas.

NÃO misture pilhas velhas com novas. Troque as pilhas todas na mesma altura por pilhas

novas, da mesma marca e tipo.

NÃO misture tipos de pilhas.

NÃOcoloque as pilhas no fogo.

MANTENHAas pilhas fora do alcance das crianças.

RETIRE as pilhas se o dispositivo não for utilizado durante vários meses.

NOTA: Verifique se foram utilizadas as pilhas correctas, conforme recomendado.

NOTA: Verifique se as pilhas foram inseridas da forma correcta, com a polaridade correcta.

Fim de vida

NÃO elimine este produto com o lixo doméstico.

Elimine SEMPRE as pilhas de acordo com as

normas locais.

RECICLE de acordo com as disposições locais para a recolha e eliminação de resíduos

eléctricos e electrónicos, de acordo com a Directiva WEEE.

77-023

55

Declaração de conformidade

A Stanley Works declara que a marca CE foi aplicada neste produto

de acordo com a Directiva de Marcação CE 93/68/EEC.

Para informações adicionais, por favor consulte

www.stanleyworks.com.

Descrição do produto

Conteúdo da embalagem

1. Detector de laser com fixador do detector

2. Pilha (1 x 9V)

3. Manual do utilizador

Em conformidade com
ROHS

56

77-023

Descrição geral do produto

Detector de laser

1
2

10

11

Fixador do detector

1

2

4
5

3
4

5

1. Nível de bolha de ar do raio vertical

2. Teclado

3. Nível de bolha de ar do raio horizontal

4. Linha de referência (Frontal)

6

7

8

9

5. Janela de recepção de laser

6. Altifalante

7. Localização para correia de transporte

8. Linha de referência (Traseira)

9. Rosca para fixador do detector

10. Orifício de alinhamento para fixador do detector

11. Tampa do compartimento das pilhas

3

1. Pino de alinhamento para detector de laser

2. Parafuso de montagem para detector de laser

3. Indicador de medição

4. Abertura rápida

5. Fixador

77-023

57

Especificações

Precisão do nivelamento:

Largura da janela de recepção de laser:

Tempo de funcionamento:

Desligar automático

(com Nenhum sinal detectado):

Tensão:

Alimentação:

Classificação IP:

Alcance da temperatura de

funcionamento:

Alcance da temperatura de

armazenamento:

Peso (sem pilhas):

Tamanho:

≤ 1 mm (≤ 1/32 pol.)

20 mm (3/4 pol.)

15 h

10 min

9 V

1 x pilha 9V (alcalina)

IP54

-10° C a +40° C (+14° F a +104° F)

-20° C a +60° C (-4° F a +140° F)

155 g (5,5 oz)

140 mm × 68 mm × 25 mm

(5 1/2 pol. × 2 5/8 pol. × 1 pol.)

58

77-023

Instruções de funcionamento

Instalação / remoção das Pilhas

1. Vire a traseira do detector de laser para
cima. Abra a tampa do compartimento de
pilhas, premindo e deslizando para fora.

2. Instale / retire as pilhas. Coloque as pilhas
correctamente no detector de laser.

3. Feche e bloqueie a tampa do
compartimento de pilhas, deslizando-a até
ficar segura.

-

+

77-023

59

Botão ligar/desligar

Nível de bolha de ar

Raio vertical

Mover o

detector para

a direcção

indicada

Alinhado

Função

1. Prima a tecla de energia para LIGAR /
DESLIGAR. Substitua as pilhas quando a luz
vermelha do LED da bateria fraca se acender.

LED da bateria

fraca

2. Prima a tecla de volume 1x para volume
baixo, 2x para silenciar e 3x para volume
alto.

Volume

3. Oriente o detector para o tipo de raio
adequado. A unidade de laser deve

Raio horizontal

encontrar-se no modo de intermitência. Use
os níveis de bolha de ar para manter o nível
do detector.

Janela de

detecção

laser

4. Os LEDs direccionais passam a vermelho
para indicar que o detector de direcção tem
de mover-se para ficar alinhado com o raio
do laser.

5. O LED passa a azul para indicar que o
detector está alinhado com o raio do laser.

Detector de laser com fixador do detector

1. Coloque o pino no orifício de alinhamento.
Aperte o parafuso. Aperte no pólo.

60

77-023

Manutenção e cuidados

A unidade laser não é à prova de água. NÃO a molhe. Pode provocar danos nos circuitos
internos.

NÃO deixe a unidade laser sob a luz directa do Sol nem a exponha a temperaturas elevadas.
A estrutura e algumas peças internas são de plástico e podem ficar deformadas com
temperaturas elevadas.

NÃO armazene a unidade laser num ambiente frio. Pode formar-se humidade nas peças
internas ao aquecer. Esta humidade pode embaciar as janelas do laser e causar a corrosão
das placas de circuito internas.

Ao trabalhar em locais poeirentos, pode acumular-se alguma sujidade na janela do laser.
Retirar a humidade ou sujidade com um pano macio e seco.

NÃO utilizar agentes de limpeza ou solventes agressivos.

Guarde a unidade laser na mala de transporte quando não estiver a ser utilizada. Se ficar
armazenadao durante um longo período, retire as pilhas antes de a guardar para evitar
eventuais danos no instrumento.

77-023

61

Garantia

Um ano de garantia

A Stanley Tools garante as suas ferramentas electrónicas de medição contra defeitos de material e/ou de

fabrico por um ano, a partir da data da compra.

Os produtos com defeito serão reparados ou substituídos, conforme a decisão da Stanley Tools, desde que

sejam enviados juntamente com a prova de compra para:

STANLEY IBERIA, S.L.
Via Auguats 13 – 15 despacho 506
08006 Barcelona
SPAIN

Esta Garantia não cobre os defeitos causados por danos acidentais, desgaste, utilização que não esteja em

conformidade com as instruções do fabricante ou reparações ou alterações ao produto não autorizadas pela
Stanley tools.

A reparação ou substituição ao abrigo desta Garantia não afecta a data de validade da Garantia.

No âmbito permitido pela lei, a Stanley Tools não será responsável, ao abrigo desta Garantia, por prejuízos

indirectos ou consequenciais resultantes de defeitos deste produto.

Esta Garantia não pode ser alterada sem a autorização da Stanley Tools.

Esta Garantia não afecta os direitos estatutários dos compradores deste produto.

Esta garantia será regida e interpretada de acordo com as leis de Inglaterra e a Stanley Tools e o comprador

concordam irrevogavelmente submeter-se à jurisdição exclusiva dos tribunais de Inglaterra relativamente a
qualquer reivindicação ou assunto que surjam relacionados com esta Garantia.

NOTA IMPORTANTE: O cliente é responsável pela correcta utilização e manutenção do aparelho. Além

disso, o cliente é totalmente responsável pela verificação periódica da precisão da unidade laser e,
portanto, pela calibração do aparelho.

A calibração e a manutenção não estão abrangidas pela garantia.

Sujeito a alterações sem aviso prévio

62

77-023

Inhoud

GB

D

F

I

E

PT

GB

D

F

I

E

PT

NL

GB ENGLISH

GERMAN

FRENCH

ITALIAN

SPANISH

PORTUGUESE

DUTCH

D

F

I

E

PT

NL

1. Veiligheid

2. Productbeschrijving

3. Technische gegevens

4. Gebruiksaanwijzing

5. Onderhoud en zorg

6. Garantie

Veiligheid

Veiligheid van de gebruiker

Lees de Veiligheidsaanwijzingen en Gebruiksaanwijzing aandachtig door alvorens het
apparaat in gebruik te nemen. Degene die verantwoordelijk is voor het apparaat moet ervoor
zorgen dat alle gebruikers bekend zijn met de aanwijzingen en deze opvolgen.

NL

Bewaar deze instructies om later te kunnen raadplegen.

OPMERKING: Dit product bevat geen laser. Volg onderstaande veiligheidsinstructies bij
gebruik van lasers.

De waarschuwingslabels NIET verwijderen of beschadigen. Dit apparaat mag alleen
gebruikt worden voor nivelleringen en opmetingen zoals in deze gebruiksaanwijzing
beschreven zijn.

77-023

63

Zorg er ALTIJD voor dat omstanders in de omgeving waar gewerkt wordt zich bewust zijn
van het gevaar om direct in de laser te kijken.

NIET in combinatie met andere optische instrumenten gebruiken. Het apparaat niet wijzigen,
aanpassen of gebruiken voor doeleinden die niet in deze gebruiksaanwijzingen beschreven
zijn.

NIET in de straal kijken met optische instrumenten zoals vergrootglasen, verrekijkers of
telescopen.

NIET in de laserstraal kijken of de straal op anderen richten. Zorg ervoor dat het apparaat
niet op ooghoogte wordt opgesteld. De ogen worden gewoonlijk beschermd door natuurlijke
reacties zoals het knipperen van de ogen.

De laserstraal NIET op anderen richten.

Het laserapparaat ALTIJD op “OFF” (Uit) zetten als het niet gebruikt wordt. Het

laserapparaat op “ON” (Aan) laten staan verhoogt het risico dat iemand onbedoeld in de
laserstraal kijkt.

Het laserapparaat NIET gebruiken in omgevingen waar ontvlambare stoffen, gas of stof
aanwezig is.

Het laserapparaat NIET demonteren. Het apparaat heeft geen onderdelen die onderhoud
vereisen. Het demonteren van het apparaat doet de garantie van dit product vervallen.
Het product op geen enkele manier modificeren. Modificatie van het laserapparaat kan
blootstelling aan gevaarlijke straling tot gevolg hebben.

Het apparaat NIET gebruiken in omgevingen waar gevaar bestaat op explosies.

OPMERKING: Omdat de laserstraal een gericht type is, moet het traject van de laserstraal

over een relatieve grote afstand gecontroleerd worden om te verzekeren dat de straal geen
invloed heeft op andere personen in de omgeving.

64

77-023

Voorzorgsmaatregels batterijen

WAARSCHUWING: Batterijen kunnen exploderen of lekken en kunnen letsel of brand

veroorzaken. Om dit risico te verminderen:

ALTIJD de aanwijzingen en voorzorgsmaatregelen op labels en verpakking van batterijen in
acht nemen.

De polen van de batterijen NIET kortsluiten.

Alkalinebatterijen NIET opladen.

Oude en nieuwe batterijen NIET samen gebruiken. Alle batterijen gelijktijdig vervangen
met nieuwe batterijen van hetzelfde merk en type.

Gebruik GEEN batterijen met verschillende chemische samenstellingen.

Batterijen NIET in open vuur gooien.

Batterijen BUITEN BEREIK van kinderen houden.

De batterijen ALTIJD verwijderen als het apparaat langere tijd niet gebruikt wordt.

OPMERKING: Zorg ervoor dat alleen de aanbevolen batterijen worden gebruikt.

OPMERKING: Let bij het plaatsen van de batterijen op de juiste polariteit.

Einde van levensduur

Batterijen NIET met het normale huisvuil meegeven.

Oude batterijen ALTIJD inleveren bij de

aangewezen inzamelplaatsen.

RECYCLE A.U.B. volgens de plaatselijk voorschriften betreffende het inzamelen en
verwerken van elektrisch en elektronisch afval in navolging van de WEEE-richtlijn.

77-023

65

Verklaring van conformiteit

The Stanley Works verklaart dat het CE-merkteken op dit product
overeenkomstig de CE markeringsrichtlijn 93/68/EEC is toegepast.

Ga voor nadere bijzonderheden naar www.stanleyworks.com.

Productbeschrijving

Inhoud van de verpakking

1. Laser detector met dectectorklem

2. Batterijen (1 x 9V)

3. Gebruiksaanwijzing

Voldoet aan ROHS-richtlijn

66

77-023

Overzicht van product

Laser detector

1
2

10

11

Detectorklem

1

2

4
5

3
4

5

1. Waterpas verticale straal

2. Toetsenpaneel

3. Waterpas horizontale straal

4. Datumlijn (Voorzijde)

6

7

8

9

5. Venster voor laserontvangst

6. Speaker

7. Locatie voor draagriem

8. Datumlijn (achterzijde)

9. Schoeffitting for detectorklem

10. Uitlijningsopening voor detectorklem

11. Kapje van batterijhouder

3

1. Uitrichtingspen voor laser detector

2. Schroeffitting for laser detector

3. Metingindicator

4. Snelle ontgrendeling

5. Klem

77-023

67

Technische gegevens

Nivelleringsnauwkeurigheid:

Breedte laserontvangstvenster

Werktijd:

Automatische uitschakeling (bij Geen
signaal gedetecteerd):

Voedingsspanning:

Voeding:

IP-codering:

Bereik werktemperatuur:

Opslagtemperatuur:

Gewicht (zonder batterijen):

Afmeting:

≤ 1 mm (≤ 1/32 in)

20 mm (3/4 in)

15 h

10 min

9 V

1 x 9V batterij (alkaline)

IP54

-10° C tot +40° C (+14° F tot +104° F)

-20° C tot +60° C (-4° F tot +140° F)

155 g

140 mm × 68 mm × 25 mm

(5 1/2 in × 2 5/8 in × 1 in)

68

77-023

Gebruiksaanwijzing

Batterijen installeren / uitnemen

1. Draai laserdetector om. Verwijder het
kapje van de batterijhouder door het kapje
aan te drukken en open te schuiven.

2. Batterijen installeren / uitnemen Let
op de polariteit bij het plaatsen van de
batterijen.

3. Sluit het kapje van de batterijhouder
door het kapje terug te schuiven en te
vergrendelen.

-

+

77-023

69

Verticale straal

Beweeg detector

in aangegeven

richting

Functie

Voeding aan/uit (ON/OFF)

Waterpas

LED voor lage

batterijspanning

Volume

Horizontale

straal

Venster voor
laserdetectie

1. Druk op de aan/uit-toets (ON/OFF) om het
apparaat aan en uit te zetten. Vervang
de batterij als de LED-indicator voor lage
batterijspanning oplicht.

2. Druk 1 keer op de volumetoets, 2 keer om te
dempen, 3 keer voor hoog volume.

3. Orienteer de detector voor het passende
straaltype. Laserapparaat moet in de
pulsmodus staan. Gebruik de waterpassen
om de detector horizontaal te houden.

4. Directionele LED's lichten rood op als
de detector verplaatst moet worden om
uitgelijnd te zijn met de detector.

Uitgelijnd

5. LED's lichten blauw op als de detector
uitgelijnd is met de laserstraal.

Laser detector met dectectorklem

1. Plaats pen in uitlijningsopening. Draai de
montageschroef vast. Klem aan de paal.

70

77-023

Onderhoud en zorg

Het laserapparaat is niet waterdicht. Het apparaat NIET nat laten worden. Dit kan schade
aan interne circuits veroorzaken.

Plaats het laserapparaat NIET in direct zonlicht en stel hem niet bloot aan hoge
temperaturen. De behuizing en enkele interne onderdelen zijn van plastic gemaakt en kunnen
door hoge temperaturen vervormd worden.

Het laserapparaat NIET in een koude omgeving opbergen. Interne onderdelen kunnen
beslaan als het apparaat opwarmt. Vochtigheid kan het laservenster beslaan en interne
circuit boards corroderen.

Bij gebruik in stoffige omgevingen kan vuil zich op het laservenster verzamelen. Verwijder
vocht of vuil met een zachte, droge doek.

Gebruik GEEN sterke schoonmaak- of oplosmiddelen.

Bewaar het laserapparaat in de etui als het niet gebruikt wordt. Verwijder de batterijen
als het toestel voor langere tijd niet gebruikt wordt om schade door lekkende batterijen te
voorkomen.

77-023

71

Garantie

Garantie van één jaar

Stanley Tools garandeert elektrische meetapparatuur tegen defecten in materialen en
afwerking voor één jaar vanaf de datum van aankoop.

Defecte producten worden gerepareerd of vervangen naar goeddunken van Stanley Tools
indien ze samen met het aankoopbewijs worden verzonden naar:

Stanley Works Benelux
Egide Walsschaertsstraat 14-16
2800 Mechelen
Belgium

Deze Garantie is niet van toepassing op schade veroorzaakt door ongelukken, slijtage,
toepassingen die niet in overeenstemming zijn met de aanwijzingen van de fabrikant of een
reparaties of wijziging die niet door Stanley Tools geautoriseerd is.

Reparatie of vervanging onder deze Garantie heeft geen invloed op de verloopdatum van de
Garantie.

Voor zover door de wet is toegestaan is Stanley Tools onder deze Garantie niet aansprakelijk
voor indirecte schade of gevolgschade veroorzaakt door defecten aan dit product.

Deze Garantie mag niet zonder toestemming van Stanley Tools gewijzigd worden.

Deze Garantie heeft geen invloed op de statutaire rechten van de consumenten die dit
product kopen.

Op deze Garantie is Engels recht van toepassing en Stanley Tools en de koper komen overeen
dat eventuele geschillen of zaken voortvloeiend uit of in verband met deze Garantie onder de
exclusieve jurisdictie van het Engelse recht.

BELANGRIJKE OPMERKING: De klant is verantwoordelijk voor het juiste gebruik van en de
zorg voor het apparaat. De klant is tevens verantwoordelijk voor de periodieke inspectie van
de nauwkeurigheid van het laserapparaat en dus voor de ijking van het apparaat.

IJking en onderhoud zijn niet gedekt door de garantie.

Er kunnen wijzigingen worden doorgevoerd zonder voorafgaande kennisgeving.

72

77-023

GB

D

F

I

E

PT

NL

GB

D

F

I

E

PT

NL

DK

GB ENGLISH

GERMAN

FRENCH

ITALIAN

SPANISH

PORTUGUESE

DUTCH

DANISH

D

F

I

E

PT

NL

DK

Indhold

1. Sikkerhed

2. Produktbeskrivelse

3. Specifikationer

4. Brugsanvisning

5. Vedligeholdelse og pleje

6. Garanti

Sikkerhed

Brugersikkerhed

Læs omhyggeligt sikkerhedsvejledningen og brugermanualen igennem, inden produktet
anvendes. Den person, som er ansvarlig for instrumentet, skal sikre, at alle brugere forstår og
overholder disse instruktioner.

DK

Gem denne manual til fremtidig brug.

BEMÆRK: Dette produkt indeholder ingen laser. Overhold sikkerhedsvejledningen, som er
anført nedenfor, når der arbejdes med lasere.

DER MÅ IKKE fjernes nogen advarselsmærkater fra kabinettet. Dette instrument må kun
anvendes til nivellerings- og opmålingsopgaver, som det er beskrevet i denne manual.

VÆR ALTID sikker på, at omkringstående personer i nærheden af arbejdsstedet er gjort
opmærksomme på faren ved at se direkte ind i laserværktøjet.

77-023

73

MÅ IKKE anvendes sammen med andre optiske instrumenter. Instrumentet må ikke ændres,
manipuleres eller anvendes til andre formål end dem, der er beskrevet i manualen.

SE IKKE ind i strålen med optiske hjælpemidler, så som forstørrelsesglas, kikkerter eller
teleskoper.

KIG IKKE direkte ind i laserstrålen, og ret den ikke direkte mod andre personer. Sørg
for, at instrumentet ikke anbringes i øjenhøjde. Øjnene beskyttes normalt af de naturlige
afværgereaktioner så som blinkerefleksen.

RET IKKE laserstrålen direkte mod andre personer.

SÆT ALTID laserværktøjet på ”OFF” (SLUKKET), når det ikke er i brug. Hvis laserværktøjet

efterlades på ”ON” (TÆNDT), øger det faren for, at nogen ved et uheld kommer til at se ind i
laserstrålen.

UNDLAD at bruge laserværktøjet på letantændelige steder, f.eks. hvor der findes brændbare
væsker, gasser eller støv.

UNDLAD at skille laserværktøjet ad. Det indeholder ingen dele, som brugeren kan reparere.
Hvis laserværktøjet skilles ad, ophæves alle garantier på værktøjet. Produktet må ikke
ændres på nogen måde. Ændringer af laserværktøjet kan føre til strålingsfare.

ANVEND IKKE instrumentet på steder, hvor der er fare for en eksplosion.

BEMÆRK: Idet laserstrålen er af den fokuserede type, skal strålens bane kontrolleres over

en relativ lang afstand, og der skal træffes alle nødvendige forholdsregler for at sikre, at
strålen ikke kan ramme andre personer.

74

77-023

Batterisikkerhed

ADVARSEL: Batterier kan eksplodere eller lække og forårsage skader eller brand. Risikoen

herfor kan begrænses:

FØLG ALTID alle instruktioner og advarsler på batterimærket og -pakken.

UNDLAD at kortslutte batteripolerne.

UNDLAD at oplade alkaliske batterier.

UNDLAD at blande gamle og nye batterier. Udskift alle batterier med nye batterier af ens

mærke og type på én gang.

UNDLAD at blande batterier med forskellig type kemi.

UNDLAD at brænde batterierne.

OPBEVAR ALTID batterier utilgængeligt for børn.

FJERN ALTID batterierne, hvis værktøjet ikke skal bruges i flere måneder.

BEMÆRK: Sørg for at anvende de korrekte, anbefalede batterier.

BEMÆRK: Sørg for at indsætte batterierne korrekt og med korrekt polaritet.

Efter endt brugstid

UNDLAD AT kassere dette produkt sammen med

husholdningsaffald.

AFHÆND ALTID batterierne i overensstemmelse
med lokale love.

GENBRUG VENLIGST i overensstemmelse med de lokale bestemmelser for indsamling og
bortskaffelse af elektrisk og elektronisk affald iflg. WEEE-direktivet.

77-023

75

Overensstemmelseserklæring

Stanley Works erklærer, at CE-mærket på dette produkt er i
overensstemmelse med direktivet for CE-mærkning 93/68/EØF.

Se yderligere oplysninger på www.stanleyworks.com.

Produktbeskrivelse

Pakkens indhold

1. Laserdetektor med klemme

2. Batteri (1 x 9V)

3. Brugermanual

Overholder ROHS

76

77-023

Produktoversigt

Laserdetektor

1
2

10

11

Detektorklemme

1

2

4
5

3
4

5

1. Libelle til vertikal stråle

2. Tastatur

3. Libelle til horisontal stråle

4. Referencelinje (foran)

6

7

8

9

5. Lasermodtagelsesvindue

6. Højttaler

7. Fastgørelse af halsrem

8. Referencelinje (bagpå)

9. Monteringsgevind til detektorklemme

10. Justeringshul til detektorklemme

11. Dæksel til batterirum

3

1. Justeringspind til laserdetektor

2. Skruebeslag til laserdetektor

3. Måleindikator

4. Hurtigudløser

5. Klemme

77-023

77

Specifikationer

Nivelleringsnøjagtighed:

Bredde på lasermodtagelsesvindue:

Driftstid:

Automatisk slukning (uden detekteret
signal):

Strømspænding:

Strømforsyning:

IP-klasse:

Driftstemperaturområde:

Opbevaringstemperaturområde:

Vægt (uden batterier):

Størrelse:

≤ 1 mm

20 mm

15 t

10 min

9 V

1 x 9V batteri (alkalisk)

IP54

-10 °C til +40 °C

-20 °C til +60 °C

155 g

140 mm × 68 mm × 25 mm

78

77-023

Brugsanvisning

Indsættelse / udtagning af batterier

1. Vend laserdetektoren om. Åbn dækslet
til batterirummet ved at trykke på det og
skubbe det ud.

2. Isætning / udtagning af batterier. Vend
batterierne korrekt, når de sættes i
laserdetektoren.

3. Luk og lås dækslet til batterirummet ved at
skubbe det ind, indtil det er helt lukket.

-

+

77-023

79

Vertikal stråle

Flyt detektoren

i den angivne

retning

Funktion

Tændt/slukket (ON/OFF)

Libelle

LED for lav batteristrøm

Lydstyrke

Horisontal

stråle

Laserdetektionsvindue

1. Tryk på afbryderen for at TÆNDE og
SLUKKE. Udskift batteriet, når LED'en for lav
batteristrøm lyser rødt.

2. Tryk på lydstyrketasten 1 gang for lav
lydstyrke, 2 gange for stum, 3 gange for høj
lydstyrke.

3. Vend detektoren efter den relevante
stråletype. Laserenheden skal være i
impulsmodus. Brug libellerne til at holde
detektoren i vater.

4. Retnings-LED'erne lyser rødt for at vise, i
hvilken retning detektoren skal flyttes for at
flugte med laserstrålen.

Flugter

5. LED'en lyser blåt for at vise, at detektoren
flugter med laserstrålen.

Laserdetektor med klemme

1. Sæt stiften i justeringshullet. Spænd
monteringsskruen. Klem den på stangen.

80

77-023

Vedligeholdelse og pleje

Laserenheden er ikke vandtæt. MÅ IKKE blive våd. De indvendige kredsløb kan tage skade.

LAD IKKE laserenheden være ude i direkte sollys, og undlad at udsætte den for høje

temperaturer. Huset og visse indvendige dele er fremstillet af plastik og kan miste formen
ved høje temperaturer.

UNDLAD at opbevare laserenheden på et koldt sted. Der kan danne sig fugt på de
indvendige dele, når værktøjet varmes op. Denne fugt kan danne dug på laservinduerne og
forårsage tæring af de indvendige kredsløb.

Når der arbejdes på støvede steder, kan der samle sig støv på laservinduet. Fjern al støv eller
fugt med en blød, tør klud.

DER MÅ IKKE bruges skrappe rengøringsmidler eller opløsningsmidler.

Laserenheden skal opbevares i sin emballage, når den ikke er i brug. Hvis den opbevares i
længere tid, skal batterierne fjernes forud for opbevaringen for at forhindre, at instrumentet
eventuelt tager skade.

77-023

81

Garanti

Et års garanti

Stanley Tools garanterer, at de elektroniske måleværktøjer er fri for fejl i materialer og/eller
fremstilling i ét år fra købsdatoen.

Defekte produkter vil blive repareret eller erstattet, efter Stanley Tools’ valg, hvis enheden
sammen med kvittering sendes til:

Stanley Nordic
Ndr. Strandvej 119b
DK-3450 Hellebæk
Denmark

Denne garanti dækker ikke defekter, der skyldes hændelige skader, slitage, anvendelse, der
ikke stemmer overens med producentens instruktioner, eller reparationer eller ændringer af
produktet, som ikke er godkendt af Stanley Tools.

Reparation eller ombytning under denne garanti påvirker ikke garantiens udløbsdato.
I det omfang, loven tillader, kan Stanley Tools ikke holdes ansvarlig under denne garanti for

indirekte tab eller driftstab som følge af defekter ved dette produkt.
Denne garanti må ikke ændres uden godkendelse fra Stanley Tools.
Denne garanti påvirker ikke de lovmæssige rettigheder for forbrugerkøb vedrørende dette

produkt.
Denne garanti skal reguleres af og fortolkes i henhold til Englands love, og både Stanley

Tools og køberen accepterer på uigenkaldelig vis, at de engelske domstole er eneste
værneting i forbindelse med alle erstatningskrav og anliggender, der måtte opstå under eller i
forbindelse med denne garanti.

VIGTIG BEMÆRKNING: Kunden er ansvarlig for, at instrumentet anvendes og
vedligeholdes korrekt. Derudover er kunden helt ansvarlig for at kontrollere laserenhedens
nøjagtighed med regelmæssige mellemrum og dermed for kalibreringen af instrumentet.

Garantien dækker ikke kalibrering og vedligeholdelse.

Kan ændres uden varsel

82

77-023

GB

D

F

I

E

PT

NL

DK

GB

D

F

I

E

PT

NL

DK

SE

GB ENGLISH

GERMAN

FRENCH

ITALIAN

SPANISH

PORTUGUESE

DUTCH

DANISH

SWEDISH

D

F

I

E

PT

NL

DK

SE

Innehåll

1. Säkerhet

2. Produktbeskrivning

3. Specifikationer

4. Bruksanvisning

5. Underhåll och service

6. Garanti

Säkerhet

Användarsäkerhet

Läs noggrant igenom säkerhetsinstruktionerna och användarmanualen innan du använder
denna produkt. Den som är ansvarig för instrumentet måste se till att alla användare förstår
och följer dessa instruktioner.

SE

Spara denna manual för framtida bruk.

OBS! Denna produkt innehåller ingen laser. Vid arbete med laser måste du följa
nedanstående säkerhetsinstruktioner.

AVLÄGSNA INTE varningsetikett(er) på höljet. Detta instrument får endast användas för
nivellerings- och planritningsuppgifter enligt beskrivningen i denna manual.

Se ALLTID tillatt personer som eventuellt befinner sig i närheten informeras om riskerna
med att titta rakt in i laserverktyget.

77-023

83

FÅR INTE användas i kombination med andra optiska instrument. Modifiera inte
instrumentet, eller manipulera det, eller använd det i andra applikationer än de som anges
i manualen.

TITTA INTE i laserstrålen med optiska hjälpmedel, t.ex. förstoringsglas, kikare eller
teleskop.

TITTA INTE in i lasern och rikta den inte mot andra personer. Se till att instrumentet inte
är inställt i ögonhöjd. Ögonen skyddas normalt av naturliga avvärjningsreaktioner som
blinkreflexen.

RIKTA INTE laserstrålen mot andra människor.

STÄLL ALLTID laserverktyget i läge ”OFF” när det inte används. Om laserverktyget är kvar

på ”ON” ökar risken för att någon oavsiktligt stirrar rakt in i laserstrålen.

ANVÄND INTE laserverktyget när det finns risk för antändning, till exempel i närheten av
lättantändliga vätskor, gaser eller damm.

TA INTE isär laserverktyget. Det finns inga komponenter inuti som kan underhållas
av användaren. Om laserverktyget plockas isär upphör alla garantier för produkten att
gälla. Ändra inte produkten på något sätt. Ändring av laserverktyget kan medföra risk för
strålningsfara.

ANVÄND INTE detta instrument i områden där det råder explosionsfara.

OBS! Eftersom laserstrålen är av den fokuserade typen, måste du kontrollera strålens väg

över ett relativt långt avstånd och vidta alla nödvändiga försiktighetsåtgärder för att strålen
inte ska träffa andra personer.

84

77-023

Batterisäkerhet

VARNING:Batterier kan explodera eller läcka och kan orsaka skada eller brand. För att

minska denna risk:

FÖLJ ALLTID instruktioner och varningar på batterietiketten och förpackningen.

KORTSLUT INTE batteriklämmorna.

LADDA INTE alkaliska batterier.

BLANDA INTE gamla och nya batterier. Byt ut alla samtidigt mot nya batterier av samma

märke och sort.

BLANDA INTE batterikemikalier.

KASTA INTEbatterier i elden.

FÖRVARA ALLTID batterier utom räckhåll för barn.

AVLÄGSNA ALLTID batterierna om enheten inte ska användas på flera månader.

OBS! Se till att rätta batterier används enligt rekommendation.

OBS! Se till att batterierna sätts i på korrekt sätt, med korrekt polaritet.

End of Life

KASTA INTE denna produkt tillsammans med

hushållsavfallet.

KASSERA ALLTID batterier enligt lokala föreskrifter.

LÄMNA TILL ÅTERVINNING enligt lokala bestämmelser för insamling och kassering av

elektriskt och elektroniskt avfall enligt WEEE-direktivet..

77-023

85

Deklaration om överensstämmelse

Stanley Works deklarerar att denna produkt har fått CE-märkning
enligt CE-märkningsdirektivet 93/68/EEG.

Se www.stanleyworks.com för vidare information.

Produktbeskrivning

Förpackningens innehåll

1. Laserdetektor med detektorklämma

2. Batteri (1 x 9 V)

3. Användarmanual

Uppfyller kraven i
RoHS-direktivet

86

77-023

Produktöversikt

Laserdetektor

1
2

10

11

Detektorklämma

1

2

4
5

3
4

5

1. Vattenpass med vertikal stråle

2. Tangentbord

3. Vattenpass med horisontell stråle

4. Referenslinje (Fram)

6

7

8

9

5. Laserfönster

6. Högtalare

7. Placering av säkerhetssele

8. Referenslinje (Bak)

9. Gängfäste för detektorklämma

10. Inpassningshål för detektorklämma

11. Batterilucka

3

1. Riktningsstift för laserdetektor

2. Skruvfäste för laserdetektor

3. Måttindikator

4. Snabbfrigöring

5. Klämma

77-023

87

Specifikationer

Nivelleringsprecision:

Bredd på laserfönster:

Drifttid:

Automatisk avstängning av
(ingen signal upptäckt):

Strömförbrukning:

Nätanslutning:

IP-klassning:

Drifttemperatur:

Förvaringstemperatur:

Vikt (utan batterier):

Storlek:

≤ 1 mm (≤ 1/32 in)

20 mm (3/4 in)

15 h

10 min

9 V

1 x 9 V batteri (alkaliskt)

IP54

-10° C till +40° C (+14° F till +104° F)

-20° C till +60° C (-4° F till +140° F)

155 g (5,5 oz)

140 mm × 68 mm × 25 mm

(5 1/2 in × 2 5/8 in × 1 in)

88

77-023

Bruksanvisning

Sätta i och ta ut batterier

1. Öppna locket på laserenhetens baksida
genom att trycka in och dra ut det.

2. Sätta i / ta ur batterier. Placera batterierna
i rätt riktning i laserdetektorn.

3. Stäng och lås locket till batterifacket
genom att skjuta in det tills det stängs
ordentligt.

-

+

77-023

89

Vertikal stråle

Flytta detek-

torn i anvisad

riktning

Funktion

Ström PÅ/AV

Vattenpass

Lysdiod för låg

batterinivå

Volym

Horisontell

stråle

Laserdetekteringsfönster

1. Tryck på strömknappen för att sätta på/
stänga av. Byt batteri när lysdioden för lågt
batteri lyser rött.

2. Tryck på volymtangenten 1 gång för låg
volym, 2 ggr för ljudlös, 3 ggr för hög volym.

3. Rikta in detektorn för rätt stråltyp.
Laserenheten måste vara i pulsläge. Använd
vattenpassen för att hålla detektorn i våg.

4. Riktningslamporna lyser rött för att visa att
riktningsdetektorn måste ställas i linje med
laserstrålen.

In-Line

5. Lamporna lyser blått när detektorn är i linje
med laserstrålen.

Laserdetektor med detektorklämma

1. Passa in stiftet i riktningshålet Dra åt
fästskruven. Kläm fast på stången.

90

77-023

Underhåll och service

Laserenheten är inte vattentät. FÅR INTE utsättas för väta. Det kan resultera i skador på inre
kretsar.

LÄMNA INTE laserenheten ute i direkt solljus och utsätt den inte för höga temperaturer.
Höljet och en del inre delar är gjorda av plast och kan deformeras vid höga temperaturer.

FÖRVARA INTE laserenheten i en kall omgivning. Det kan bildas fukt på inre delar när den
värms upp. Fukten kan imma igen laserfönster och orsaka korrosion på inre kretskort.

Det kan att samlas en del smuts på laserfönstret när du arbetar på dammiga ställen.
Avlägsna eventuell fukt eller smuts med en mjuk, ren trasa.

ANVÄND INTE aggressiva rengöringsmedel eller lösningsmedel.

Förvara enheten i dess låda när den inte används. I händelse av förvaring under längre tid, ta
bort batterierna för att förhindra att instrumentet förstörs..

77-023

91

Garanti

Ett års garanti

Stanley Tools ställer garanti för sina elektroniska mätverktyg mot materialfel och tillverkningsfel i ett år från

köpdatum.

Felaktiga produkter kommer att repareras eller bytas ut enligt Stanleys eget gottfinnande om de skickas

tillsammans med inköpsbevis till:

Suomen Stanley Oy
PL 186
FIN-01511 Vantaa
Finland

Denna garanti täcker inte fel som orsakats av skador till följd av olycka eller förslitning, annan användning

än i överensstämmelse med tillverkarens instruktioner eller reparation eller ändring av produkten som inte
godkänts av Stanley Tools.

Reparation eller utbyte enligt garantin påverkar inte garantins utgångsdatum.

I den utsträckning som tillåts av lagen skall Stanley Tools inte hållas skyldig under denna garanti för

indirekta förluster eller följdförluster som resultat av felaktigheter i produkten.

Denna Garanti får inte ändras utan tillstånd från Stanley Tools.

Denna garanti påverkar inte de lagstadgade rättigheterna vid konsumentköp av denna produkt.

Denna Garanti skall styras av och konstrueras i enlighet med lagarna i England och Stanley Tools och

köparen samtycker var och en oåterkalleligen att lyda jurisdiktionen hos domstolarna i Englands ensamrätt
över varje krav eller fråga som uppkommer under eller i samband med denna Garanti.

VIKTIGT! Kunden ansvarar för att verktyget används och sköts på rätt sätt. Kunden bär dessutom det fulla

ansvaret för att kontrollera arbetet medan det pågår och därmed även för kalibreringen av verktyget.

Kalibrering och skötsel täcks inte av garantin.

Reservation för ändringar utan föregående meddelande

92

77-023

© 2010 The Stanley Works

Stanley Europe, Egide Walschaertsstraat 14-16,

2800 Mechelen, Belgium

Issue 1 03/10

WWW.STANLEYWORKS.COM
