ENGLISH

Intended use

Your Black & Decker grass trimmer has been designed for trimming lawn edges and to cut grass in confined spaces. This tool is intended for consumer use only.

Safety instructions

◆ Warning! When using mains-powered tools, basic safety

precautions, including the following, should always be followed to reduce the risk of fire, electric shock, personal injury and material damage.

◆ Read all of this manual carefully before operating the tool.

◆ Retain this manual for future reference.

◆ Remove the plug from the socket before carrying out any

adjustment, servicing or maintenance.

Keep work area clean

Cluttered areas and benches can cause accidents.

Consider work area environment

Do not expose the tool to rain. Do not use the tool in damp or wet conditions. Keep the work area well lit. Do not use the tool where there is a risk of causing fire or explosion, e.g. in the presence of flammable liquids and gases.

Keep children away

Do not allow children, visitors or animals to come near the work area or to touch the tool or mains cable.

Dress properly

Do not wear loose clothing or jewellery, as these can be caught in moving parts. Preferably wear rubber gloves and non-slip footwear when working outdoors. Wear protective hair covering to keep long hair out of the way.

Personal protection

Always use safety glasses. Use a face or dust mask whenever the operations may produce dust or flying particles. Hearing protection should be worn.

Guard against electric shock

Prevent body contact with earthed or grounded surfaces (e.g. pipes, radiators, cookers and refrigerators). Electric safety can be further improved by using a high-sensitivity (30 mA / 30 mS) residual current device (RCD).

Do not overreach

Keep proper footing and balance at all times.

Stay alert

Watch what you are doing. Use common sense. Do not operate the tool when you are tired.

Secure workpiece

Use clamps or a vice to hold the workpiece. It is safer and it frees both hands to operate the tool.

Connect dust extraction equipment

If devices are provided for the connection of dust extraction and collection facilities, ensure that these are connected and properly used.

Remove adjusting keys and wrenches

Always check that adjusting keys and wrenches are removed from the tool before operating the tool.

Extension cables

Before use, inspect the extension cable and replace if damaged. When using the tool outdoors, only use extension cables intended for outdoor use. Up to 30 m of Black & Decker extension cable can be used without loss of power.

Use appropriate tool

The intended use is described in this instruction manual. Do not force small tools or attachments to do the job of a heavy-duty tool. The tool will do the job better and safer at the rate for which it was intended. Do not force the tool. Do not use the tool for purposes not intended, for example, do not use a circular saw to cut tree limbs or logs. Warning! The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of personal injury.

Check for damaged parts

Before use, carefully check the tool and mains cable for damage. Check for misalignment and seizure of moving parts, breakage of parts, damage to guards and switches and any other conditions that may affect its operation. Ensure that the tool will operate properly and perform its intended function. Do not use the tool if any part is damaged or defective. Do not use the tool if the switch does not turn it on and off. Have any damaged or defective parts repaired or replaced by an authorised repair agent. Never attempt any repairs yourself.

Unplug the tool

Unplug the tool when it is not in use, before changing any parts of the tool, accessories or attachments and before servicing.

Avoid unintentional starting

Do not carry the tool with a finger on the on/off switch. Be sure that the tool is switched off when plugging in.

Do not abuse cord

Never carry the tool by its cord or pull it to disconnect from the socket. Keep the cord away from heat, oil and sharp edges.

Store idle tools

When not in use, tools should be stored in a dry, locked up or high place, out of reach of children.

Maintain tools with care

Keep cutting tools sharp and clean for better and safer performance. Follow the instructions for maintenance and changing accessories. Keep handles and switches dry, clean and free from oil and grease.

Repairs

This tool complies with relevant safety requirements. Repairs should only be carried out by qualified persons using original spare parts; otherwise this may result in considerable danger to the user.

Page 5

ENGLISH

Electrical safety

This tool is double insulated; therefore no earth wire is required. Always check that the power supply corresponds to the voltage on the rating plate.

Additional safety instructions for grass trimmers

The following warning symbols are found on the tool:

Wear safety glasses or goggles when operating this tool.

The cutting line will continue to run for a few seconds after switching the tool off. Never attempt to force the line to come to a standstill.

360˚

/20ft

Keep people and animals at least 6 m away from the cutting area.

Do not expose the tool to rain or high humidity.

◆ Wear stout shoes or boots to protect your feet.

◆ Wear long trousers to protect your legs.

◆ Before using the tool, check that your cutting path is free

from sticks, stones, wire and any other obstacles.

◆ Only use the tool in the upright position, with the cutting

line near the ground. Never switch the tool on in any other position.

◆ Move slowly when using the tool. Be aware that freshly

cut grass is damp and slippery.

◆ Do not work on steep slopes. Work across the face of

slopes, not up and down.

◆ Never cross gravel paths or roads while the tool is running.

◆ Never touch the cutting line while the tool is running.

◆ Do not put the tool down until the cutting line has come

to a complete standstill.

◆ Use only the appropriate type of cutting line. Never use

metal cutting line or fishing line.

◆ Be careful not to touch the line trimming blade.

◆ Take care to keep the mains cable away from the cutting

line. Always be aware of the position of the cable.

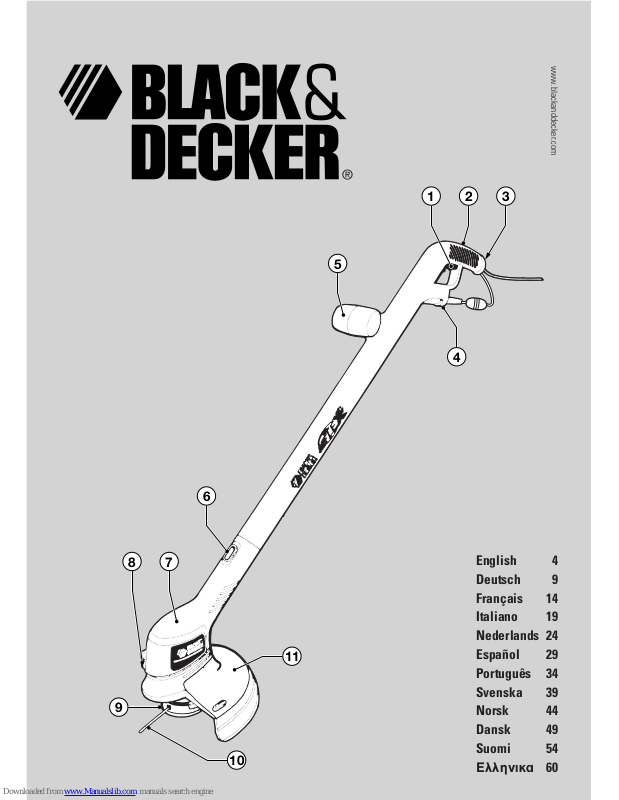

Overview

1. On/off switch

2. Handle

3. Cable restraint

4. Power inlet

5. Secondary handle

6. Adjustment button

7. Motor housing

8. Line trimming blade

9. Spool housing

10. Cutting line

11. Guard

Assembly

Warning! Before assembly, make sure that the tool is

switched off and unplugged.

Fitting the guard (fig. A)

◆ Remove the screw (12) from the guard (11).

◆ Place the guard onto the tool as shown.

◆ Firmly press the guard until it snaps into place.

◆ Secure the guard with the screw.

Warning! Never use the tool unless the guard is properly fitted.

Connecting the tool to the mains

◆ Connect the female plug of a suitable extension cable to

the power inlet (4).

◆ Loop the cable through the cable restraint (3).

◆ Insert the mains plug into a mains outlet.

For wired in cable units: Make sure the cable is looped through the cable restraint prior to connecting the plug to the mains outlet.

Warning! The extension cable must be suitable for outdoor use.

Use

Warning! Let the tool work at its own pace. Do not overload.

Setting the tool to trimming or edging mode (fig. B & C)

The tool can be used in trimming mode as shown in fig. B or in edging mode to trim overhanging grass along lawn edges and flower beds as shown in fig. C.

Trimming mode (fig. B)

For trimming, the trimmer head should be in the position shown in fig. B. If it is not:

◆ Depress the adjustment button (6).

◆ Rotate the head (7), while releasing the button.

◆ When the head is in position, the button will lock into

place.

Note: The head will only rotate in one direction.

Edging mode (fig. C)

For edging, the trimmer head should be in the position shown in fig. C. If it is not:

◆ Depress the adjustment button (7).

◆ Rotate the head (9), while releasing the button.

Page 6

ENGLISH

◆ When the head is in position, the button will lock into place.

Note: The head will only rotate in one direction.

Switching on and off

◆ To switch the tool on, press the on/off switch (1).

◆ To switch the tool off, release the on/off switch.

Hints for optimum use

Trimming

◆ Hold the tool as shown in fig. B.

◆ Gently swing the trimmer from side to side.

◆ When cutting long grass, work in stages from the top.

Take small cuts.

◆ Keep the tool away from hard objects and delicate plants.

◆ If the tool starts running slowly, reduce the load.

Edging

Optimum cutting results are achieved on edges deeper than 50 mm.

◆ Do not use the tool to create edges. To create edges,

use an edging spade.

◆ Guide the tool as shown in fig. C.

◆ To make a closer cut, slightly tilt the tool.

General

◆ In order to achieve optimum cutting results, only cut dry

grass.

Maintenance

Your tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

Warning! Before performing any maintenance, switch off and unplug the tool.

◆ Regularly clean the ventilation slots in your tool using a

soft brush or dry cloth.

◆ Regularly clean the motor housing using a damp cloth.

Do not use any abrasive or solvent-based cleaner.

◆ Regularly clean the cutting line and spool using a soft

brush or dry cloth.

◆ Regularly use a blunt scraper to remove grass and dirt

from the underneath of the guard.

Fitting a new spool of cutting line (fig. D & E)

Replacement spools of cutting line are available from your Black & Decker dealer (cat. no. A6441). Complete cassettes containing a spool of cutting line are also available (cat. no. A6442).

◆ Keep the tabs (13) depressed and remove the spool cover

(14) from the housing (15) (fig. D).

◆ Remove the empty spool (16) from the spool cover.

◆ Remove any dirt and grass from the spool cover and housing.

◆ Take the new spool and push it onto the boss in the spool

cover. Rotate the spool slightly until it is seated.

◆ Unclip the end of one of the cutting lines and guide the

line into one of the eyelets (17) (fig. E). The line should protrude approx. 9 cm from the spool cover.

◆ Unclip the end of the other cutting line and guide the line

into the other eyelet. The line should protrude approx. 9 cm from the spool cover.

◆ Align the tabs (13) on the spool cover with the cut outs

(18) in the housing.

◆ Push the cover onto the housing until it snaps securely

into place.

Warning! If the cutting lines protrude beyond the trimming blade (8), cut them off so that they just reach the blade.

Winding new line onto an empty spool (fig. F - H)

You may wind new cutting line onto an empty spool. Replacement packs of cutting line are available from your Black & Decker dealer (cat. no. A6440).

◆ Remove the empty spool from the tool as described above.

◆ Remove any remaining cutting line from the spool.

◆ First wind new line onto the uppermost part of the spool:

- Feed 2 cm of cutting line into one of the slots in the upper section of the spool as shown.

- Wind the cutting line onto the spool in the direction of the arrow. Make sure to wind the line on neatly and in layers. Do not criss-cross.

- When the wound cutting line reaches the recesses (19), cut the line.

- Temporarily park the line in the slots (20) on one side of the spool as shown.

◆ Repeat the above procedure for the second cutting line on

the lower section of the spool. Park the line in the unused slots (20).

◆ Proceed as described above to fit the spool on the tool.

Do not forget to release the cutting line from the parking slots (20).

Warning! Only use the appropriate type of Black & Decker cutting line. Ensure that cutting line is present in both sections of the spool.

Troubleshooting

If your tool seems not to operate properly, follow the instructions below. If this does not solve the problem, please contact your local Black & Decker repair agent.

Warning! Before proceeding, unplug the tool.

Page 7

ENGLISH

Tool runs slowly

◆ Check that the spool housing can rotate freely.

Carefully clean it if necessary.

◆ Check that the cutting line does not protrude more than

9 cm from the spool housing. If it does, cut it off so that it just reaches the line trimming blade.

Automatic line feed does not work

◆ Keep the tabs depressed and remove the spool cover from

the housing.

◆ Lift the spool approx. 6 mm and pull the cutting line until

it protrudes 9 cm from the housing. If insufficient cutting line is left on the spool, install a new spool of cutting line as instructed above.

◆ Push the spool back into place and rotate it slightly until it

is seated.

◆ Align the tabs on the spool cover with the cut outs in the

housing.

◆ Push the cover onto the housing until it snaps securely

into place.

◆ If the cutting line protrudes beyond the trimming blade,

cut it off so that it just reaches the blade.

If the automatic line feed still does not work, try the following suggestions:

◆ Carefully clean the spool housing.

◆ Remove the spool and check if the lever can move freely.

◆ Remove the spool and unwind the cutting line, then wind

it on neatly again as described above. Replace the spool as instructed.

Spool is jammed

◆ Keep the tabs depressed and remove the spool cover from

the housing.

◆ Carefully clean the spool housing.

◆ Align the tabs on the spool cover with the cut outs in the

housing.

◆ Push the cover onto the housing until it snaps securely

into place.

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be fitted:

◆ Safely dispose of the old plug.

◆ Connect the brown lead to the live terminal in the new plug.

◆ Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal. Follow the fitting instructions supplied with good quality plugs. Recommended fuse: 5 A.

Protecting the environment

Black & Decker provides a facility for recycling Black & Decker products once they have reached the end of their working life. This service is provided free of charge. To take advantage of this service please return your product to any authorised repair

agent who will collect them on our behalf. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Technical data

GL546

Voltage V

230

(Australia & New Zealand) V

240 Power input W 300 No-load speed min-19,500 Weight kg 2.2

EC declaration of conformity

GL546

Black & Decker declares that these products conform to:

98/37/EC, 89/336/EEC, 73/23/EEC, EN 60335, EN 55014,

EN 61000,

2000/14/EC, Lawn trimmer, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, United Kingdom

Level of sound pressure, measured according to 2000/14/EC:

LpA (sound pressure) 81 dB(A), LWA (acoustic power) 94 dB(A),

LWA (guaranteed) 96 dB(A)

Hand/arm weighted vibration value according to EN 786:

< 2.6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-10-2003

Guarantee

Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

Page 8

ENGLISH

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

◆ The product has been used for trade, professional or hire

purposes;

◆ The product has been subjected to misuse or neglect;

◆ The product has sustained damage through foreign

objects, substances or accidents;

◆ Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at:

www.2helpU.com

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk

Page 9

DEUTSCH

Bestimmungsgemäße Verwendung

Ihr Black & Decker Rasentrimmer wurde zum Trimmen von Rasenkanten sowie zum Schneiden von Gras an schwer zugänglichen Stellen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

◆ Warnung! Bei der Verwendung elektrischer Geräte sind

zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten.

◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das

Gerät verwenden.

◆ Bewahren Sie diese Anleitung auf.

◆ Ziehen Sie immer den Netzstecker, bevor Sie Einstellungs-

oder Wartungsarbeiten durchführen.

Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigen Sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß sie das Gerät und das Netzkabel nicht berühren.

Tragen Sie geeignete Arbeitskleidung!

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

Schutzmaßnahmen:

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie einen Gehörschutz.

Schutz vor elektrischem Schlag:

Vermeiden Sie eine Körperberührung mit geerdeten Objekten (z.B. Rohren, Heizkörpern, Herden und Kühlschränken). Die elektrische Sicherheit läßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA / 30 mS) weiter erhöhen.

Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.

Sichern Sie das Werkstück!

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen.

Schließen Sie Vorrichtungen zur Staubabsaugung an!

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden.

Lassen Sie keine Schlüssel stecken!

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

Verlängerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen. Ein bis zu 30 m langes Black & Decker Verlängerungskabel kann verwendet werden, ohne daß Leistungsverluste entstehen.

Benutzen Sie das richtige Gerät!

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Verwenden Sie das Gerät nicht für andere Zwecke als vorgesehen; verwenden Sie z.B. eine Handkreissäge nicht zum Sägen von Baumstämmen und Ästen. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche anderen Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn ein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren.

Ziehen Sie den Netzstecker!

Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

Page 10

DEUTSCH

Vermeiden Sie ein unbeabsichtigtes Einschalten!

Tragen Sie das Gerät nicht mit dem Finger am Ein-/AusSchalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie es an die Stromversorgung anschließen.

Behandeln Sie das Kabel sorgfältig!

Tragen Sie das Gerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Bewahren Sie Ihre Geräte sicher auf!

Unbenutzte Geräte sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Pflegen Sie Ihre Geräte mit Sorgfalt!

Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

Reparaturen:

Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Elektrische Sicherheit:

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

Zusätzliche Sicherheitshinweise für Rasentrimmer

Das Gerät ist mit folgenden Symbolen versehen:

Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille!

Nach dem Ausschalten des Gerätes läuft der Schneidfaden noch einige Sekunden lang nach. Versuchen Sie nie, den Schneidfaden anzuhalten.

360˚

/20

Halten Sie Umstehende und Tiere dem Arbeitsbereich mindestens 6 m fern.

Setzen Sie das Gerät keinem Regen oder hoher Feuchtigkeit aus.

◆ Tragen Sie zum Schutz Ihrer Füße feste Schuhe oder Stiefel.

◆ Tragen Sie zum Schutz Ihrer Beine lange Hosen.

◆ Bevor Sie das Gerät verwenden, vergewissern Sie sich,

daß der Arbeitsbereich frei von Steinen, Draht und anderen Hindernissen ist.

◆ Verwenden Sie das Gerät nur in aufrechter Position, mit

dem Schneidfaden nahe am Boden. Schalten Sie das Gerät nie ein, wenn es sich in einer anderen Position befindet.

◆ Bewegen Sie sich während der Arbeit mit dem Gerät nur

langsam. Beachten Sie, daß frisch geschnittenes Gras feucht und schlüpfrig ist.

◆ Arbeiten Sie nicht auf steilen Hängen. Schneiden Sie

entlang der Böschung, nie von oben nach unten.

◆ Überqueren Sie keine Kiespfade oder -wege, während das

Gerät läuft.

◆ Berühren Sie nie den Schneidfaden, während das Gerät läuft.

◆ Legen Sie das Gerät nicht ab, bevor der Schneidfaden zum

Stillstand gekommen ist.

◆ Verwenden Sie nur Schneidfäden vom richtigen Typ.

Verwenden Sie nie Schneidfäden aus Metall oder Angelschnur.

◆ Vermeiden Sie ein Berühren des Faden-Kappmessers.

◆ Halten Sie das Netzkabel dem Schneidfaden fern.

Achten Sie immer auf die Position des Kabels.

Übersicht

1. Ein-/Aus-Schalter

2. Griff

3. Kabel-Zugentlastung

4. Netzanschluß

5. Zweithandgriff

6. Einstellknopf

7. Motorgehäuse

8. Faden-Kappmesser

9. Spulengehäuse

10. Schneidfaden

11. Schutzvorrichtung

Montage

Achtung! Vergewissern Sie sich vor der Montage, daß das

Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde.

Anbringen der Schutzvorrichtung (Abb. A)

◆ Entfernen Sie die Schraube (12) aus der Schutzhaube (11).

◆ Bringen Sie die Schutzvorrichtung wie angegeben am

Gerät an.

◆ Drücken Sie die Schutzvorrichtung auf das Gerät, bis sie

einrastet.

◆ Befestigen Sie die Schutzvorrichtung mit der Schraube.

Achtung! Verwenden Sie das Gerät nur, wenn die Schutzvorrichtung ordnungsgemäß montiert ist.

Anschließen an die Stromversorgung

◆ Schließen Sie die Steckerbuchse eines geeigneten

Verlängerungskabels an den Netzanschluß (4) an.

◆ Führen Sie das Kabel durch die Zugentlastung (3).

◆ Stecken Sie den Netzstecker in eine Steckdose.

Page 11

DEUTSCH

Für verkabelte Modelle: Vergewissern Sie sich, daß das Kabel durch die Zugentlastung geführt wurde, bevor Sie den Stecker in die Steckdose stecken.

Achtung! Das Verlängerungskabel muß für den Einsatz im Freien geeignet sein.

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung des Gerätes.

Einstellen des Gerätes auf Trimmen oder Kantenschneiden (Abb. B & C)

Dieses Gerät kann sowohl zum Trimmen wie in Abb. B als auch zum Kantenschneiden (Beschneiden von überhängendem Gras entlang von Rasenkanten und Blumenbeeten) wie in Abb. C verwendet werden.

Trimmen (Abb. B)

Zum Trimmen sollte sich der Kopf des Geräts in der in Abb. B gezeigten Position befinden. Falls nicht:

◆ Drücken Sie auf den Einstellknopf (6).

◆ Drehen Sie den Kopf (7), während Sie den Knopf loslassen.

◆ Befindet sich der Kopf in seiner Position, so rastet der

Knopf ein.

Hinweis: Der Kopf läßt sich nur in einer Richtung drehen.

Kantenschneiden (Abb. C)

Zum Kantenschneiden sollte sich der Kopf des Geräts in der in Abb. C gezeigten Position befinden. Falls nicht:

◆ Drücken Sie auf den Einstellknopf (7).

◆ Drehen Sie den Kopf (9), während Sie den Knopf loslassen.

◆ Befindet sich der Kopf in seiner Position, so rastet der

Knopf ein.

Hinweis: Der Kopf läßt sich nur in einer Richtung drehen.

Ein- und Ausschalten

◆ Um das Gerät einzuschalten, drücken Sie auf den

Ein-/Ausschalter (1).

◆ Um das Gerät auszuschalten, lassen Sie den

Ein-/Ausschalter los.

Hinweise für optimale Arbeitsergebnisse

Trimmen

◆ Halten Sie das Gerät gemäß Abb. B.

◆ Schwenken Sie den Trimmer gleichmäßig von einer Seite

zur anderen.

◆ Bei langem Gras arbeiten Sie stufenweise in kleinen

Schritten von oben nach unten. Führen Sie kleine Schnitte aus.

◆ Halten Sie das Gerät von harten Gegenständen und

empfindlichen Pflanzen fern.

◆ Falls das Gerät beginnt, langsam zu laufen, verringern Sie

die Belastung.

Kantenschneiden

Optimale Schnittergebnisse erhalten Sie bei Kanten mit einer Tiefe von mindestens 50 mm.

◆ Verwenden Sie das Gerät nicht zum Bilden neuer Kanten.

Zum Bilden von Kanten verwenden Sie einen Kantenspaten.

◆ Führen Sie das Gerät gemäß Abb. C.

◆ Um einen kürzeren Schnitt zu erzielen, neigen Sie das

Gerät ein wenig.

Allgemeines

◆ Um optimale Schnittergebnisse zu erzielen, schneiden Sie

nur trockenes Gras.

Wartung

Ihr Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Achtung! Bevor Sie irgendwelche Wartungsarbeiten vornehmen, schalten Sie das Gerät aus, und ziehen Sie den Netzstecker.

◆ Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit

Hilfe einer weichen Bürste oder eines trockenen Tuches.

◆ Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe

eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

◆ Reinigen Sie regelmäßig den Schneidfaden und die

Fadenspule mit einer weichen Bürste oder einem trockenen Tuch.

◆ Verwenden Sie regelmäßig einen stumpfen Schaber,

um Gras und Schmutzreste von der Unterseite der Schutzvorrichtung zu entfernen.

Anbringen einer neuen Fadenspule (Abb. D & E)

Neue Spulen mit Schneidfaden sind bei Ihrem Black & Decker Händler erhältlich (Bestellnummer A6441). Es sind auch komplette Kassetten mit einer Spule mit Schneidfaden erhältlich (Bestellnummer A6442).

◆ Halten Sie die Laschen (13) gedrückt und entfernen Sie

den Deckel (14) vom Spulengehäuse (15) (Abb. D).

◆ Entfernen Sie die leere Spule (16) vom Spulendeckel.

◆ Entfernen Sie Schmutzreste und Gras vom Spulendeckel

und aus dem Gehäuse.

◆ Nehmen Sie die neue Spule, und drücken Sie sie auf den

Zapfen im Spulendeckel. Drehen Sie die Spule ein wenig, bis sie einrastet.

Page 12

DEUTSCH

◆ Lösen Sie das Ende eines der Schneidfaden und führen

Sie den Faden in eine der Ösen (17) (Abb. E). Der Schneidfaden sollte ca. 9 cm aus dem Spulendeckel hervorstehen.

◆ Lösen Sie das Ende des anderen Schneidfadens,

und führen Sie den Faden in die andere Öse. Der Schneidfaden sollte ca. 9 cm aus dem Spulendeckel hervorstehen.

◆ Richten Sie die Nasen (13) am Spulendeckel mit den

Aussparungen (18) im Gehäuse aus.

◆ Drücken Sie den Deckel auf das Gehäuse, bis er sicher

einrastet.

Achtung! Falls die Schneidfäden über das Faden-Kappmesser (8) hinaus hervorstehen, schneiden Sie die Fäden ab, so daß sie gerade bis zum Faden-Kappmesser reichen.

Aufwickeln neuen Fadens auf eine leere Spule (Abb. F – H)

Sie können einen neuen Schneidfaden auf eine leere Spule aufwickeln. Neuer, loser Schneidfaden ist bei Ihrem Black & Decker Händler erhältlich (Bestellnummer A6440).

◆ Entfernen Sie die leere Spule gemäß Beschreibung oben.

◆ Entfernen Sie etwaige Fadenreste von der Spule.

◆ Wickeln Sie zuerst neuen Faden auf den oberen Teil der

Spule auf:

- Führen Sie 2 cm Schneidfaden wie abgebildet in einen der Schlitze oben in der Spule.

- Wickeln Sie den Schneidfaden in Richtung des Pfeils auf die Spule auf. Achten Sie darauf, daß Sie den Faden sauber und in Schichten aufwickeln. Vermeiden Sie ein kreuzweises Aufwickeln.

- Wenn der aufgewickelte Faden die Aussparungen (19) erreicht, schneiden Sie ihn ab.

- Klemmen Sie den Schneidfaden wie angegeben vorübergehend in die Schlitze (20) an einer Seite der Spule.

◆ Wiederholen Sie den oben beschriebenen Vorgang für

den zweiten Schneidfaden, der auf den unteren Teil der Spule aufzuwickeln ist. Klemmen Sie den Faden in die noch freien Schlitze (20).

◆ Um die Spule am Gerät anzubringen, gehen Sie wie oben

beschrieben vor. Vergessen Sie nicht, den Faden aus den Schlitzen (20) zu lösen.

Achtung! Verwenden Sie ausschließlich Black & Decker Schneidfäden des richtigen Typs. Achten sie darauf, daß auf den beiden Teile der Spule Schneidfaden angebracht ist.

Störungsbehebung

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, befolgen Sie folgende Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sich bitte an den Black & Decker Kundendienst.

Achtung! Bevor Sie die folgenden Schritte vornehmen, ziehen Sie den Netzstecker.

Das Gerät läuft nur langsam.

◆ Überprüfen Sie, ob sich das Spulengehäuse frei drehen

kann. Reinigen Sie es gegebenenfalls sorgfältig.

◆ Vergewissern Sie sich, daß die Länge des aus dem

Spulengehäuse hervorstehenden Schneidfadens 9 cm nicht überschreitet. Ist dies der Fall, dann schneiden Sie den Faden ab, so daß er gerade das Faden-Kappmesser erreicht.

Die automatische Fadenzufuhr funktioniert nicht.

◆ Halten Sie die Laschen gedrückt und nehmen Sie den

Spulendeckel vom Gehäuse.

◆ Heben Sie die Spule zirka 6 mm an und ziehen Sie den

Schneidfaden hinaus, bis er 9 cm aus dem Spulengehäuse hervorsteht. Falls der Schneidfaden auf der Spule nicht mehr ausreicht, setzen Sie wie oben beschrieben eine neue Fadenspule ein.

◆ Drücken Sie die Spule wieder an ihre Stelle und drehen

Sie sie ein wenig hin und her, bis sie gut sitzt.

◆ Richten Sie die Nasen am Spulendeckel mit den

Aussparungen im Gehäuse aus.

◆ Drücken Sie den Deckel auf das Gehäuse, bis er sicher

einrastet.

◆ Falls der Schneidfaden über das Faden-Kappmesser

hinaus hervorsteht, schneiden Sie den Faden ab, so daß er gerade bis zum Faden-Kappmesser reicht.

Falls die automatische Fadenzufuhr noch immer nicht funktioniert, versuchen Sie folgendes:

◆ Reinigen Sie sorgfältig das Spulengehäuse.

◆ Entfernen Sie die Spule und überprüfen Sie, ob sich der

Hebel frei bewegen kann.

◆ Entfernen Sie die Spule, und wickeln Sie den Faden ab.

Wickeln Sie den Faden dann wie oben beschrieben wieder sauber auf. Bringen Sie die Spule wieder wie beschrieben an.

Die Spule klemmt

◆ Halten Sie die Laschen gedrückt und nehmen Sie den

Spulendeckel vom Gehäuse.

◆ Reinigen Sie sorgfältig das Spulengehäuse.

◆ Richten Sie die Nasen am Spulendeckel mit den

Aussparungen im Gehäuse aus.

◆ Drücken Sie den Deckel auf das Gehäuse, bis er sicher

einrastet.

Page 13

DEUTSCH

Umweltschutz

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse des zuständigen Büros von Black & Decker finden Sie in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Technische Daten

GL546

Spannung V

230 Leistungsaufnahme W 300 Leerlaufdrehzahl min-19.500 Gewicht kg 2,2

EG-Konformitätserklärung

GL546

Black & Decker erklärt, daß diese Produkte folgende

Konformität erfüllen:

98/37/EWG, 89/336/EWG, 73/23/EWG, EN 60335, EN 55014,

EN 61000,

2000/14/EWG, Rasentrimmer, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, United Kingdom

Höhe des Schalldrucks, gemessen nach 2000/14/EWG: LpA (Schalldruck) 81 dB(A), LWA (Schalleistung) 94 dB(A),

LWA (garantiert) 96 dB(A)

Gewichteter Hand-/Arm-Vibrationswert nach EN 786: < 2,6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Vereinigtes Königreich

1-10-2003

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

◆ wenn das Gerät gewerblich, beruflich oder im

Verleihgeschäft benutzt wurde;

◆ wenn das Gerät mißbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

◆ wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

◆ wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie untere Webseite www.blackanddecker.com, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.com

Page 14

FRANÇAIS

Utilisation prévue

Votre coupe bordures Black & Decker a été conçu pour tailler et arranger les coins de pelouse et pour couper l’herbe dans des espaces réduits. Cet outil a été conçu pour une utilisation exclusivement domestique.

Instructions de sécurité

◆ Attention! Lors de l’utilisation d’outils électriques,

observez les consignes fondamentales de sécurité, y compris celles qui suivent afin de réduire les risques d’incendie, de décharges électriques, de blessures et de dommages matériels.

◆ Lisez et observez attentivement les instructions avant

d’utiliser l’outil.

◆ Conservez ces instructions.

◆ Débranchez l’outil avant d’effectuer tout réglage,

entretien ou réparation.

Tenez votre aire de travail propre et bien rangée

Le désordre augmente les risques d’accident.

Tenez compte des conditions ambiantes

N’exposez pas l’outil à la pluie. N’exposez pas l’outil à l’humidité. Veillez à ce que l’aire de travail soit bien éclairée. N’utilisez pas l’outil s’il existe un risque d’incendie ou d’explosion, par exemple en présence de liquides ou de gaz inflammables.

Tenez les enfants éloignés

Ne laissez pas les enfants, les visiteurs ou les animaux s’approcher de l’aire de travail ou toucher l’outil ou le câble d’alimentation.

Portez des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l’extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante. Le cas échéant, attachez vos cheveux s’ils sont longs, ou couvrez vous la tête.

Protection

Portez toujours des lunettes de protection. Portez des lunettes de protection et un masque pour protéger le visage si le travail exécuté produit de la poussière ou des copeaux volants. Portez des protections auditives.

Protégez-vous des décharges électriques.

Veillez à ce que le corps n’entre pas en contact avec des surfaces reliées à la prise de masse ou de terre (par ex. tuyaux, radiateurs, cuisinières et réfrigérateurs). Utilisez un interrupteur de protection contre les courants de court-circuits à haute sensibilité (30 mA / 30 mS) pour améliorer la sécurité électrique.

Adoptez une position confortable

Toujours tenir les deux pieds à terre et garder l’équilibre.

Faites preuve de vigilance

Observez votre travail. Faites preuve de bon sens. Ne pas employer l’outil en cas de fatigue.

Fixez bien la pièce à travailler

Pour plus de sécurité, fixez la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l’outil.

Branchez le dispositif d’extraction de poussière.

Si vous disposez de systèmes pour brancher les dispositifs d’extraction et de ramassage de poussière, assurez-vous qu’ils sont bien branchés et qu’ils fonctionnent correctement.

Enlevez les clés et outils de réglage

Avant de mettre l’outil en marche, retirez les clés et outils de réglage.

Rallonges

Vérifiez la rallonge avant de l’utiliser et remplacez-la en cas de dommage. Si vous souhaitez utiliser cet outil à l’extérieur, n’utilisez que des rallonges prévues à cet effet. Des rallonges Black & Decker de 30 m de longueur peuvent être utilisées sans perte de puissance.

Utilisez l’outil adéquat

Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Ne pas utiliser d’outils ou d’accessoires de trop faible puissance pour exécuter des travaux lourds. L’utilisation d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Ne forcez pas l’outil. N’utilisez jamais l’outil pour effectuer des travaux autres que ceux pour lesquels il a été conçu, par exemple n’utilisez pas les scies circulaires pour scier des branches d’arbres ou des bûches.

Attention! Utilisez l’outil conformément à sa destination. Contrôlez les dommages éventuels de votre outil

Avant d’utiliser l’outil et le câble d’alimentation, vérifiez soigneusement qu’ils ne sont pas endommagés. Vérifiez l’alignement des pièces en mouvement, leur prise et toute rupture de pièces, tout dommage des protections et des interrupteurs et toute autre condition pouvant affecter le fonctionnement de l’outil. Veillez à ce que l’outil fonctionne correctement et qu’il exécute les tâches pour lesquelles il est prévu. N’utilisez pas l’outil si une pièce est défectueuse. Ne pas utiliser l’outil si l’interrupteur marche/arrêt ne fonctionne pas. Faites réparer ou échangez toute pièce endommagée par un service de réparation agréé. Ne tentez jamais de le réparer vous-même.

Retirez l’outil de la prise

Retirez l’outil de la prise lorsque l’outil n’est pas utilisé, avant de changer toute pièce de l’outil ou tout accessoire et avant de procéder à l’entretien.

Evitez tout démarrage involontaire

Ne portez pas l’outil avec un doigt sur l’interrupteur marche/ arrêt. Assurez-vous que l’outil est en position d’arrêt avant de le brancher.

Page 15

FRANÇAIS

Ne tirez pas sur le câble d’alimentation

Ne portez jamais l’outil par le câble et ne tirez pas sur celui-ci pour le débrancher de la prise. Préservez le câble de la chaleur, de l’huile et des arêtes tranchantes.

Rangez vos outils dans un endroit sûr

Lorsque vous n’utilisez pas vos outils, rangez-les dans un endroit sec, fermé ou élevé, hors de portée des enfants.

Entretenez vos outils avec soin

Maintenez vos outils affûtés et propres afin de travailler mieux et plus sûrement. Suivez les instructions d’entretien et de changement d’accessoires. Maintenez les poignées et les interrupteurs secs, propres et exempts d’huile et de graisse.

Réparations

Cet outil est conforme aux conditions de sécurité requises. Les réparations devront uniquement être effectuées par des personnes qualifiées utilisant des pièces de rechange d’origine ; en cas contraire, cela pourrait être très dangereux pour l’utilisateur.

Sécurité électrique

L’outil est doublement isolé; par conséquent, une prise de terre n’est pas nécessaire. Vérifiez si la tension secteur correspond à la tension indiquée sur la plaque d’identification.

Instructions de sécurité supplémentaires pour les coupe bordures

Les symboles de prévention suivants se trouvent sur l’outil :

Portez des lunettes de sécurité lorsque vous utilisez cet outil.

Le fil de coupe continuera de fonctionner pendant quelques secondes après l’arrêt de l’outil. Ne tentez jamais de forcer sur le fil pour qu’il s’arrête.

360˚

/20ft

Les personnes et les animaux doivent se tenir à une distance d’au moins 6 m de la zone de coupe.

N’exposez pas l’outil à la pluie ou à l’humidité.

◆ Portez des chaussures ou des bottes renforcées pour vous

protéger les pieds.

◆ Portez un pantalon long pour vous protéger les jambes.

◆ Avant d’utiliser l’outil, vérifiez qu’aucun bâton, fil de fer,

pierre ou tout autre obstacle n’obstrue la zone de coupe.

◆ Utilisez seulement l’outil en position droite, en tenant le

fil de coupe près du sol. N’allumez jamais l’outil dans une autre position.

◆ Déplacez-vous lentement lorsque vous utilisez l’outil.

Faites attention car l’herbe fraîchement coupée est humide et glissante.

◆ Ne travaillez pas sur un sol très pentu. Travaillez de façon

perpendiculaire aux pentes et non en montant ou en descendant.

◆ Ne traversez jamais de chemins ou de routes en gravier

lorsque l’outil fonctionne.

◆ Ne touchez jamais le fil de coupe lorsque l’outil fonctionne.

◆ Ne posez pas l’outil avant que le fil de coupe ne se soit

complètement arrêté.

◆ Utilisez uniquement le bon type de fil de coupe. N’utilisez

jamais de fil de coupe en métal ou de fil de pêche.

◆ Veillez à ne pas toucher la lame coupe-fil.

◆ Veillez à ne pas laisser le câble à proximité du fil de

coupe. Surveillez toujours la position du câble.

Généralités

1. Interrupteur marche/arrêt

2. Poignée

3. Dispositif serre-câbles

4. Entrée électrique

5. Poignée secondaire

6. Bouton de réglage

7. Boîtier moteur

8. Lame coupe-fil

9. Boîtier de la bobine

10. Fil de coupe

11. Carter

Assemblage

Attention ! Avant l’assemblage, assurez-vous que l’outil est

éteint et débranché.

Mise en place du carter protecteur (fig. A)

◆ Dévissez la vis (12) du carter (11).

◆ Placez le carter de protection sur l’outil selon le schéma.

◆ Appuyez fermement sur le carter jusqu’à ce qu’il se mette

en place avec un clic sec.

◆ Fixez le carter protecteur avec la vis.

Attention ! N’utilisez jamais l’outil si le carter protecteur n’est pas correctement installé.

Branchement de l’outil au secteur

◆ Branchez la prise femelle d’un fil de rallonge adapté à

l’entrée d’alimentation électrique (4).

◆ Enroulez le câble autour du bloque-câble (3).

◆ Branchez la prise mâle du câble au secteur.

Enroulement dans les outils à fil : Assurez-vous que le câble

est bien enroulé autour du bloque-câble avant de brancher la prise sur le secteur.

Page 16

FRANÇAIS

Attention ! Le câble de rallonge doit être adapté pour le

travail en extérieur.

Utilisation

Attention ! Laissez l’outil fonctionner à sa propre vitesse.

Ne le surchargez pas.

Réglage de l’outil en mode de taille ou de coupe (fig. B & C)

L’outil peut être utilisé en mode de taille comme indiqué à la fig. B ou en en mode de coupe pour tailler de l’herbe en surplomb dans les coins de pelouse et les parterres de fleurs comme indiqué à la fig. C.

Mode de taille (fig. B)

Pour tailler, la tête du coupe bordures devra être dans la position indiquée à la fig. B. Si ce n’est pas le cas :

◆ Appuyez sur le bouton de réglage (6).

◆ Faites pivoter la tête (7) tout en relâchant le bouton.

◆ Lorsque la tête est placée dans la position souhaitée, le

bouton se bloque.

Remarque : La tête ne tourne que dans un sens.

Mode de coupe (fig. C)

Pour couper, la tête du coupe bordures devra être dans la position indiquée à la fig. C. Si ce n’est pas le cas :

◆ Appuyez sur le bouton de réglage (7).

◆ Faites pivoter la tête (9) tout en relâchant le bouton.

◆ Lorsque la tête est placée dans la position souhaitée,

le bouton se bloque.

Remarque : La tête ne tourne que dans un sens.

Démarrage et arrêt

◆ Pour allumer l’outil, appuyez sur l’interrupteur

marche/arrêt (1).

◆ Pour éteindre l’outil, relâchez l’interrupteur marche/arrêt.

Conseils pour une utilisation optimale

Taille

◆ Tenez l’outil comme indiqué sur la fig. B.

◆ Faites basculer doucement l’interrupteur d’un côté à l’autre.

◆ Lorsque vous coupez des hautes herbes, travaillez par

étapes en commençant par le haut. Procédez par petites coupes.

◆ Veillez à ne pas approcher l’outil des objets durs et des

plantes délicates.

◆ Si l’outil commence à fonctionner lentement,

réduisez la charge.

Coupe

Pour des résultats de coupe optimaux, les bordures doivent être supérieures à 50 mm.

◆ N’utilisez pas l’outil pour créer des bordures. Pour cette

opération, utilisez des cisailles à gazon.

◆ Tenez l’outil comme indiqué sur la fig. C.

◆ Pour une coupe plus nette, inclinez légèrement l’outil.

Général

◆ Pour des résultats de coupe optimaux, ne coupez que de

l’herbe sèche.

Maintenance

Votre outil a été conçu pour fonctionner pendant longtemps avec un minimum d’entretien. Un fonctionnement continu satisfaisant dépend d’un nettoyage régulier et d’un entretien approprié de l’outil.

Attention ! Avant d’effectuer tout entretien, éteignez et débranchez l’outil.

◆ Nettoyez régulièrement les orifices de ventilation de votre

outil à l’aide d’une brosse douce ou d’un chiffon sec.

◆ Nettoyez régulièrement le carter du moteur à l’aide d’un

chiffon humide. N’utilisez pas de produit abrasif ou à base de solvant.

◆ Nettoyez régulièrement le fil de coupe et la bobine à

l’aide d’une brosse douce ou d’un chiffon sec.

◆ Utilisez régulièrement un grattoir pour enlever toutes les

saletés et l’herbe accumulées sous le carter protecteur.

Mise en place d’une nouvelle bobine de fil de coupe (fig. D & E)

Des bobines de fil de coupe de rechange sont disponibles chez votre revendeur Black & Decker (ref. A6441). Des cassettes complètes contenant une bobine de fil de coupe sont également disponibles (cat. no. A6442).

◆ Maintenez les languettes (13) enfoncées et retirez le

couvercle de la bobine (14) du boîtier (15) (fig. D).

◆ Retirez la bobine vide (16) du couvercle de la bobine.

◆ Enlevez toute trace de saleté ou d’herbe du couvercle de

la bobine et du boîtier.

◆ Prenez la bobine neuve et enfoncez-la sur le bossage du

couvercle de la bobine. Faites lentement tourner la bobine jusqu’à ce qu’elle soit bien en place.

◆ Saisissez l’une des extrémités des fils de coupe et faites

glisser le fil dans l’un des ﬁillets (17) (fig. E). Tirez environ 9 cm de fil hors du couvercle de la bobine.

◆ Détachez l’extrémité de l’autre fil de coupe et faites

passer la ligne dans l’autre ﬁillet. Tirez environ 9 cm de fil hors du couvercle de la bobine.

◆ Alignez les languettes (13) sur le couvercle de la bobine

avec les échancrures (18) dans la protection.

Page 17

FRANÇAIS

◆ Enfoncez le couvercle sur le support jusqu’à ce qu’il se

mette en place avec un clic sec.

Attention ! Si les fils de coupe dépassent de la lame de coupe (8), coupez-les afin qu’ils atteignent juste la lame.

Enroulage d’un nouveau fil sur une bobine vide (fig. F – M)

Vous pouvez enrouler un nouveau fil de coupe sur une bobine vide. Des bobines de fil de coupe de rechange sont disponibles chez votre revendeur Black & Decker (ref. A6440).

◆ Retirez la bobine vide de l’outil comme expliqué ci-dessus.

◆ Retirez tout fil de coupe restant de l’outil.

◆ Enroulez d’abord le nouveau fil sur la partie proéminente

de la bobine :

- Faites entrer 2 cm de fil de coupe dans l’un des trous de la section supérieure de la bobine comme indiqué. Enroulez le fil de coupe sur la bobine dans le sens de la flèche Veillez à enrouler le fil proprement et en couches successives. Ne l’entrecroisez pas.

- Lorsque le fil de coupe enroulé est encastré (19), coupez-le.

- Laissez temporairement le fil dans les encoches (20) sur un côté de la bobine comme indiqué.

◆ Répétez l’opération précédente pour le second fil de

coupe sur la partie inférieure de la bobine. Laissez le fil dans les encoches restées libres (20).

◆ Procédez comme expliqué ci-dessus pour installer la

bobine dans l’outil. N’oubliez pas de relâcher le fil de coupe des encoches où vous l’avez laissé (20).

Attention ! Utilisez uniquement le bon type de fil de coupe de Black & Decker. Vérifiez que le fil de coupe se trouve dans les deux parties de la bobine.

Dépannage

Si votre outil ne semble pas fonctionner correctement, suivez les instructions ci-dessous. Si elles ne vous sont d’aucune aide pour résoudre le problème, contactez votre service de réparation local Black & Decker.

Attention ! Avant de commencer, débranchez l’outil.

Si l’outil fonctionne lentement

◆ Vérifiez que le support de la bobine tourne correctement

et librement. Nettoyez-la soigneusement si cela est nécessaire.

◆ Vérifiez que le fil de coupe ne dépasse pas de plus de

9 cm le boîtier de la bobine. Si c’est le cas, coupez-le pour qu’il atteigne juste la lame coupe-fil.

L’alimentation du fil automatique ne fonctionne pas

◆ Maintenez les languettes enfoncées et retirez le

couvercle du boîtier.

◆ Levez la bobine d’env. 6 mm et tirez sur le fil de coupe

jusqu’à ce qu’il sorte de 9 cm de la protection. S’il reste peu de fil de coupe sur la bobine, installez une nouvelle bobine de fil de coupe comme expliqué ci-dessus.

◆ Poussez sur la bobine pour la remettre en place et faites-

la tourner légèrement jusqu’à ce qu’elle soit en place.

◆ Alignez les languettes sur le couvercle de la bobine avec

les échancrures dans la protection.

◆ Enfoncez le couvercle sur le support jusqu’à ce qu’il se

mette en place avec un clic sec.

◆ Si le fil de coupe dépasse la lame coupe fil, coupez-le afin

qu’il atteigne juste la lame.

Si l’alimentation de ligne automatique ne fonctionne toujours pas, essayez les suggestions suivantes :

◆ Nettoyez soigneusement le boîtier de la bobine.

◆ Retirez la bobine et vérifiez que la gâchette bouge librement.

◆ Retirez la bobine et déroulez le fil de coupe, puis

enroulez-le à nouveau proprement comme expliqué ci-dessus. Remettez la bobine en place comme expliqué.

La bobine est coincée

◆ Maintenez les languettes enfoncées et retirez le

couvercle du boîtier.

◆ Nettoyez soigneusement le boîtier de la bobine.

◆ Alignez les languettes sur le couvercle de la bobine avec

les échancrures dans la protection.

◆ Enfoncez le couvercle sur le support jusqu’à ce qu’il se

mette en place avec un clic sec.

Protection de l’environnement

Black & Decker fournit un dispositif permettant de recycler les produits Black & Decker lorsqu’ils ont atteint la fin de leur cycle de vie. Ce service est gratuit. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com

Page 18

FRANÇAIS

Caractéristiques techniques

GL546

Tension V

230 Puissance absorbée W 300 Vitesse à vide min

-1

9.500

Poids kg 2,2

Déclaration de conformité CE

GL546

Black & Decker déclare que ces produits sont conformes à :

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014,

EN 61000,

2000/14/CEE, Coupe-bordures, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Royaume Uni

Niveau de pression acoustique, mesuré suivant la norme

2000/14/CEE :

LpA (pression sonore) 81 dB(A), LWA (puissance acoustique)

94 dB(A), LWA (garanti) 96 dB(A)

Niveau de vibration main/bras selon la norme EN 786 : < 2,6 m/s

Kevin Hewitt

Directeur Ingénierie Client

Spennymoor, County Durham DL16 6JG,

Royaume Uni

1-10-2003

Garantie

Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

◆ Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué.

◆ Le produit a été mal utilisé ou avec négligence.

◆ Le produit a subi des dommages à cause d’objets

étrangers, de substances ou à cause d’accidents.

◆ Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.com pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d’informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site

www.blackanddecker.com

Page 19

ITALIANO

Uso previsto

Il vostro tosaerba Black & Decker è stato progettato per tosare i cigli dei prati oltre che per tagliare erba in spazi ridotti. L’utensile é stato progettato per un uso individuale.

Istruzioni di sicurezza

◆ Attenzione! Quando si adopernao utensili alimentati

elettricamente, per ridurre il rischio di incendio, di scosse elettriche e danni a persone e cose è necessario seguire sempre alcune precauzioni di sicurezza basilari, incluso le seguenti:

◆ Prima di adoperare l’utensile, leggere attentamente le

istruzioni di cui al presente manuale.

◆ Conservare queste istruzioni per successive consultazioni.

◆ Prima di eseguire interventi di manutenzione, di assistenza

o delle regolazioni, estrarre la spina dalla presa.

Tenere pulita l’area di lavoro

Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti.

Tener presenti le caratteristiche dell’ambiente di lavoro

Non lasciare l’utensile sotto la pioggia. Non usare l’utensile in ambienti carichi di umidità. Tenere ben illuminata l’area di lavoro. Non usare l’utensile quando vi sia rischio di provocare un incendio o un’esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.

Tenere i bambini lontani dall’area di lavoro

Non permettere a bambini, ad altre persone o ad animali di avvicinarsi alla zona di lavoro, toccare l’utensile o il cavo di alimentazione.

Usare il vestiario appropriato

Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

Protezione personale

Indossare occhiali di sicurezza. Indossare una mascherina contro la polvere ogni volta che l’uso dell’utensile provochi polvere o schegge. Indossare cuffie acustiche.

Fare attenzione alle scosse elettriche

Evitare il contatto con le superfici messe a terra (ad esempio tubi, radiatori, cuocitori e refrigeratori). La sicurezza elettrica può essere ulteriormente ampliata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA / 30 mS).

Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

Stare sempre attenti

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l’utensile quando si è stanchi.

Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare.

Ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.

Connettere l’apparecchiatura aspirapolvere

Se sono forniti i dispositivi per la connessione delle macchine per l’aspirazione e la raccolta della polvere, verificare che vengano collegati e utilizzati correttamente.

Non lasciare sull’utensile chiavi o strumenti di misura

Prima di mettere in funzione l’utensile abbiate cura di togliere chiavi e altri strumenti.

Prolunghe

Ispezionare la prolunga prima dell’uso e sostituirla se è danneggiata. Quando l’utensile viene impiegato all’esterno, usare unicamente le prolunghe per uso esterno. È possibile adoperare una prolunga Black & Decker fino a 30 m senza perdita di potenza.

Adoperare l’utensile adatto alla situazione

L’utilizzo previsto è quello indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l’utensile. L’attrezzo va utilizato esclusivamente per l’uso cui è destinato; ad esempio una sega circolare non deve essere adoperata per tagliare rami o tronchi. Attenzione! L’uso di accessori o attrezzature diversi o l’impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni.

Controllare che non vi siano parti danneggiate

Prima dell’uso, ispezionare accuratamente l’utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, componenti rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell’utensile. Accertare che l’utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usare l’utensile se presenta elementi danneggiati o difettosi. Non impiegare l’utensile se non è possibile accenderlo e spegnerlo mediante l’interruttore. Eventuali componenti difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni.

Estrarre la spina dalla presa di alimentazione

Estrarre la spina dalla presa di alimentazione quando l’utensile non è in uso, prima di cambiare pezzi, accessori o complementi e prima di eseguire lavori di manutenzione.

Evitare di avviare l’utensile quando non è necessario

Non portate l’utensile con il dito sull’interruttore. Prima di collegare l’utensile alla presa, verificare che sia spento.

Non forzare il cavo di collegamento elettrico

Non sostenere mai l’utensile mediante il cavo né tirare quest’ultimo per estrarne la spina dalla presa. Mantenere il cavo lontano da fonti di calore, olio e spigoli taglienti.

Page 20

ITALIANO

Conservazione dell’utensile dopo l’uso

Quando non vengono usati, gli utensili vanno conservati in un luogo asciutto e inaccessibile (sottochiave o in alto), fuori dalla portata dei bambini.

Mantenere l’utensile con cura

Mantenere gli utensili da taglio affilati e puliti in modo da ottenere una miglior e più sicura resa. Seguire le istruzioni di manutenzione e cambio di accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi.

Riparazioni

Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l’utensile rende superfluo il filo di terra. Controllare sempre che la tensione di alimentazione corrisponda a quella indicata sulla targhetta.

Istruzioni addizionali di sicurezza per il tosaerba

I seguenti simboli di avvertenza si trovano sull’utensile:

Indossate sempre occhiali di protezione quando fate funzionare questo utensile.

Il filo di taglio continuerá a girare per alcuni secondi dopo aver spento l’utensile. Non cercate mai di forzare il fermo del filo.

360˚

/20ft

Non fate avvicinare persone o animali a meno di 6 m. dall’area di taglio.

Non esponete l’utensile alla pioggia od a condizioni di alta umidità.

◆ Indossate scarpe robuste o scarponi per prottegervi i piedi.

◆ Indossate pantaloni a gamba lunga per prottegervi le gambe.

◆ Prima di usare l’utensile, verificate che il percorso da

tosare sia libero da asticelle, pietre, cavi e qualsiasi altro ostacolo.

◆ Usate l’utensile soltanto in posizione verticale, con il filo

di taglio vicino al suolo. Non avviate l’utensile in nessun altra posizione.

◆ Muovetevi lentamente mentre usate l’utensile.

Abbiate sempre presente che l’erba appena tagliata è umida e sdrucciolevole.

◆ Non lavorate su pendenze ripide. Quando lavorate su

pendenze fatelo da lato a lato, mai da su a giú.

◆ Non attraversate mai camminamenti di ghiaia o strade

quando l’utensile è avviato.

◆ Non toccate mai il filo di taglio mentre che l’utensile

è acceso.

◆ Non poggiate l’utensile a terra fino a che il filo di taglio

non si sia completamente fermato.

◆ Impiegate soltanto il filo di taglio adeguato.

Non impiegate fili di taglio metallici o fili di pesca.

◆ Fate attenzione a non toccare la lama del filo tosatore.

◆ Attenzione a tenere il cavo dell’alimentazione lontano dal

filo di taglio. Tenere sempre sotto controllo la posizione del cavo.

Informazioni generali

1. Interruttore acceso/spento

2. Maniglia

3. Fermacavo

4. Ingresso alimentazione

5. Impugnatura secondaria

6. Pulsante di regolazione

7. Alloggiamento del motore

8. Lama del filo tosatore

9. Alloggiamento bobina

10. Filo di taglio

11. Protezione

Montaggio

Attenzione! Prima di montarlo assicuratevi che l’utensile sia

spento e desinserito.

Installazione del riparo (fig. A)

◆ Estrarre la vite (12) dalla protezione (11).

◆ Mettere il riparo sull’utensile, come illustrato.

◆ Premere con decisione la protezione fino a farla scattare

in posizione.

◆ Bloccare la protezione con la vite.

Attenzione! Non usare mai l’utensile se la protezione non è installata correttamente.

Collegamento dell’utensile alla presa di corrente

◆ Connettere all’ingresso dell’alimentazione (4) la femmina

di un cavo di lunghezza adatta.

◆ Infilare il cavo nell’occhiello (3).

◆ Inserire la spina di alimentazione principale in una presa

di alimentazione di rete. Per le unità allacciate direttamente: controllare che il cavo sia stato introdotto nell’occhiello prima di inserire la spina nella presa di alimentazione.

Attenzione! Utilizzare una prolunga per uso esterno.

Page 21

ITALIANO

Uso

Attenzione! Lasciare che l’utensile lavori al suo ritmo,

senza sovraccaricarlo.

Impostazione dell’utensile sulla modalità di tosatura o rifinitura dei bordi (figg. B & C)

L’utensile può essere impiegato per tosare come raffigurato nella fig. B o per tagliarle l’erba che fuoriesce dai bordi dei prati e dalle fioriere, come raffigurato nella fig. C.

Modalità di tosatura (fig. B)

Per tosare, la testa tosatrice deve trovarsi sulla posizione indicata nella fig. B. In caso contrario:

◆ Premere il pulsante di regolazione (6).

◆ Far ruotare la testa (7) mentre si rilascia il pulsante.

◆ Quando la testa è in posizione, il pulsante si blocca.

Nota: la testa ruota in un’unica direzione.

Modalità di rifinitura bordi (fig. C)

Per la rifinitura dei bordi, la testa tosatrice deve trovarsi nella posizione raffigurata nella fig. C. In caso contrario:

◆ Premere il pulsante di regolazione (7).

◆ Far ruotare la testa (9) mentre si rilascia il pulsante.

◆ Quando la testa è in posizione, il pulsante si blocca.

Nota: la testa ruota in un’unica direzione.

Avviamento e spegnimento

◆ Per accendere l’utensile, premere l’interruttore on / off (1).

◆ Per spegnere l’utensile, rilasciare l’interruttore on / off.

Consigli per un’ottima utilizzazione

Tosatura

◆ Sostenere l’utensile come mostrato nella fig. B.

◆ Fare oscillare con delicatezza la tosatrice, da un lato all’altro.

◆ Quando si tosa erba alta, procedere per gradi, partendo

dalla cima. Fare piccoli tagli.

◆ Tenere l’utensile lontano da oggetti duri e piante delicate.

◆ Se la velocità dell’utensile diminuisce, ridurre il carico.

Rifinitura dei bordi

Per ottenere risultati ottimali, intervenire su bordi con profondità superiore a 50 mm.

◆ Non adoperare l’utensile per creare dei bordi; in questo

caso è opportuno adoperare un’apposita vanga.

◆ Guidare l’utensile come illustrato nella fig. C.

◆ Per eseguire un taglio più accurato, inclinare lievemente

l’utensile.

Informazioni generali

◆ Per ottenere un taglio ottimale, tosare soltanto erba

secca.

Manutenzione

Questo utensile é stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica.

Attenzione! Prima di eseguire qualsiasi intervento di manutenzione, spegnere l’utensile e disinserne la spina dalla presa.

◆ Le prese di ventilazione dell’utensile vanno pulite

regolarmente con un pennello morbido o un panno asciutto.

◆ Il vano del motore va pulito regolarmente con un panno

umido. Non usare materiali abrasivi o detergenti a base di solventi.

◆ Pulire regolarmente il filo di taglio e la bobina con una

spazzola morbida o un panno asciutto.

◆ Usare regolarmente un raschietto senza punta per togliere

l’erba e la sporcizia dalla superficie inferiore della protezione.

Inserimento di una nuova bobina di filo di taglio (fig. D & E)

I ricambi delle bobine per il filo di taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6481). Sono disponibili anche delle cassette complete con una bobina di filo di taglio (n. cat. A6442).

◆ Tenere premute le linguette (13) e sollevare il coperchio

della bobina (14) dall’alloggiamento (15) (fig. D).

◆ Estrarre la bobina vuota (16) dal relativo coperchio.

◆ Rimuovere ogni traccia di sporcizia ed erba dal coperchio

della bobina e dall’alloggiamento.

◆ Inserire la nuova bobina nella protuberanza del coperchio

della bobina. Ruotare leggermente la bobina, sino ad alloggiarla.

◆ Sganciare l’estremità di uno dei fili di taglio e guidare il

filo in uno degli occhielli (17) (fig. E). Il filo deve sporgere di circa 9 cm dal coperchio della bobina.

◆ Sganciare l’estremità dell’altro filo di taglio e guidare il

filo nell’altro occhiello. Il filo deve sporgere di circa 9 cm dal coperchio della bobina.

◆ Allineare le linguette (13) del coperchio della bobina con

le fessure (18) dell’alloggiamento.

◆ Spingere il coperchio nell’alloggiamento fino a bloccarlo

in posizione.

Attenzione! Se i fili di taglio fuoriescono al di là della lama di tosatura (8), tagliarli in modo che raggiungano solo la lama.

Page 22

ITALIANO

Avvolgere filo nuovo su una bobina vuota (fig. F – H)

È possibile avvolgere del filo di taglio nuovo su una bobina vuota. Le confezioni di ricambio del filo di taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6440).

◆ Rimuovere la bobina vuota dall’utensile, come descritto in

precedenza.

◆ Rimuovere dalla bobina eventuali residui di filo di taglio.

◆ Prima avvolgere il nuovo filo nella parte più alta della

bobina.

- Passare 2 cm di filo di taglio in uno dei fori della sezione superiore della bobina, come mostrato.

- Avvolgere il filo di taglio sulla bobina, nel verso della freccia. Assicurarsi che il filo si avvolga ordinatamente e a strati successivi, senza seguire percorsi trasversali.

- Il filo di taglio che si sta avvolgendo deve essere tagliato quando raggiunge le tacche (19).

- Bloccare temporaneamente il filo nelle fessure (20) su un lato della bobina, come mostrato.

◆ Ripetere la procedura precedente per il secondo filo di

taglio sulla sezione inferiore della bobina. Bloccare il filo nelle fessure inutilizzate (20).

◆ Per inserire la bobina nell’attrezzo, procedere come

descritto sopra. Non dimenticare di liberare il filo di taglio dalle aperture (20) in cui è stato temporaneamente fermato.

Attenzione! Usare esclusivamente il filo adeguato della Black & Decker. Verificare che il filo di taglio sia presente in entrambe le sezioni della bobina.

Risoluzione dei problemi

Se l’utensile non sembra funzionare correttamente, procedere come segue. Se il problema persiste, contattare il servizio di assistenza tecnica della Black & Decker.

Attenzione! Prima di procedere, estrarre la spina dalla presa di alimentazione.

L’utensile funziona lentamente

◆ Controllare che l’alloggiamento della bobina ruoti

liberamente. Se necessario pulirlo accuratamente.

◆ Controllare che il filo di taglio non fuoriesca per più di

9 cm dall’alloggiamento della bobina. In caso contrario, tagliare il filo in modo che raggiunga solo la lama di tosatura.

L’alimentazione automatica del filo non funziona

◆ Tenere premute le linguette e togliere il coperchio della

bobina dall’alloggiamento.

◆ Sollevare la bobina di circa 6 mm e tirare il filo di taglio

fino a che fuoriesce di circa 9 cm dall’alloggiamento. Se non c’è sufficiente filo nella bobina, montare una nuova bobina di filo di taglio, come descritto in precedenza.

◆ Spingere nuovamente in posizione la bobina e ruotarla

leggermente fino a che non si assesta.

◆ Allineare le linguette del coperchio della bobina con

le fessure dell’alloggiamento.

◆ Spingere il coperchio nell’alloggiamento fino a bloccarlo

in posizione.

◆ Se il filo di taglio fuoriesce oltre la lama di tosatura,

tagliarlo in modo che raggiunga solo la lama.

Se l’alimentazione automatica del filo continua a non funzionare, si consiglia quanto segue:

◆ Pulire accuratamente l’alloggiamento della bobina.

◆ Estrarre la bobina e controllare se la leva si muove

liberamente.

◆ Togliere la bobina e srotolare il filo di taglio, poi

avvolgere nuovamente il filo, come descritto in precedenza. Sostituire la bobina come indicato.

La bobina è inceppata

◆ Tenere premute le linguette e togliere il coperchio della

bobina dall’alloggiamento.

◆ Pulire accuratamente l’alloggiamento della bobina.

◆ Allineare le linguette del coperchio della bobina con le

fessure dell’alloggiamento.

◆ Spingere il coperchio nell’alloggiamento fino a bloccarlo

in posizione.

Protezione dell’ambiente

Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

Dati tecnici

GL546

Tensione V

230 Potenza assorbita W 300 Velocità a vuoto min

-1

9.500

Peso kg 2,2

Page 23

ITALIANO

Dichiarazione europea di conformità

del macchinario

GL546

Black & Decker dichiara che i presenti prodotti sono conformi

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014,

EN 61000,

2000/14/CEE, Tosaerba, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Regno Unito

Livello di rumorosità, dati conformi alla norma 2000/14/CEE:

LpA (pressione sonora) 81 dB(A), LWA (potenza acustica)

94 dB(A), LWA (garantita) 96 dB(A)

Livello vibrazioni mani/braccia, dati conformi alla norma

EN 786: < 2,6 m/s

Kevin Hewitt

Direttore tecnico prodotti di consumo

Spennymoor, County Durham DL16 6JG,

Regno Unito

1-10-2003

Garanzia

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

◆ Il prodotto non sia stato destinato ad usi commerciali,

professionali o al noleggio;

◆ Il prodotto non sia stato usato in modo improprio o scorretto;

◆ Il prodotto non abbia subito danni causati da oggetti o

sostanze estranee oppure incidenti;

◆ Il prodotto non abbia subito tentativi di riparazione non

effettuati da tecnici autorizzati né dall’assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all’indirizzo www.blackanddecker.it

Page 24

NEDERLANDS

Gebruik volgens bestemming

Uw Black & Decker strimmer is ontworpen voor het strimmen van graskanten alsmede voor het strimmen van gras in besloten ruimtes. Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

◆ Waarschuwing! Bij het gebruik van elektrische machines

dienen ter bescherming tegen brandgevaar, elektrische schokken, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften.

◆ Lees de gebruiksaanwijzing aandachtig door voordat u

met de machine gaat werken.

◆ Bewaar deze instructies zorgvuldig!

◆ Neem de stekker uit het stopcontact alvorens instellingen,

reparaties of onderhoudswerkzaamheden uit te voeren.

Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken.

Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes vrijkomen. Draag gehoorbescherming.

Bescherming tegen elektrische schokken

Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen en koelkasten). Elektrische veiligheid kan verder worden verbeterd met behulp van een hooggevoelige (30 mA / 30 mS) reststroomschakelaar (RCD).

Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

Sluit de uitrusting van de stofafvoer aan

Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt.

Verwijder sleutels en hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

Verlengsnoeren

Inspecteer voor gebruik het verlengsnoer. Vervang het snoer indien het beschadigd is. Maak bij gebruik buitenshuis uitsluitend gebruik van verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Een Black & Decker verlengsnoer met een lengte tot 30 m kan worden gebruikt zonder verlies van vermogen.

Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet. Gebruik de machine niet voor doeleinden waarvoor zij niet bestemd is; gebruik een cirkelzaag bijvoorbeeld niet voor het zagen van boomstronken. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u ervan dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. Probeer nooit om de machine zelf te repareren.

De stekker uit het stopcontact verwijderen

Verwijder de stekker uit het stopcontact als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert.

Voorkom onbedoeld inschakelen

Draag de machine niet met uw vingers aan de aan/uit-schakelaar. Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt.

Misbruik het snoer niet

Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

Berg de machine veilig op

Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitbare of hoge plaats, buiten bereik van kinderen.

Page 25

NEDERLANDS

Onderhoud de machine met zorg

Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

Reparaties

Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Elektrische veiligheid

Deze machine is dubbel geïsoleerd; een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Aanvullende veiligheidsinstructies voor strimmers

De machine is voorzien van de volgende pictogrammen:

Draag een veiligheidsbril als u deze machine bedient.

Het snijdraad draait nog een aantal seconden rond nadat de machine is uitgeschakeld. Probeer nooit om de draad zelf tot stilstand te brengen.

360˚

/20ft

Houd mensen en dieren tenminste 6 m uit de buurt van de snijdraad.

Stel de machine niet bloot aan regen.

◆ Draag stevige schoenen of laarzen om uw voeten te

beschermen.

◆ Draag een lange broek om uw benen te beschermen.

◆ Controleer voordat u de machine in gebruik neemt of er

geen stokjes, steentjes, draad en andere obstakels op het te bewerken oppervlak liggen.

◆ Gebruik de machine alleen in rechtopstaande positie,

met het snijdraad in de buurt van de grond. Schakel de machine nooit in een andere positie in.

◆ Beweeg langzaam wanneer u de machine gebruikt. Houd

er rekening mee dat pas gemaaid gras vochtig en glad is.

◆ Ga niet te werk op steile taluds. Bewerk taluds in stroken

van links naar rechts, niet van boven naar beneden.

◆ Steek nooit grindpaden of -wegen over terwijl de machine

is ingeschakeld.

◆ Raak nooit de snijdraad aan terwijl de machine is

ingeschakeld.

◆ Zet de machine niet neer voordat de snijdraad volledig tot

stilstand is gekomen.

◆ Gebruik uitsluitend het geschikte type snijdraad.

Gebruik nooit snijdraad van metaal of vislijn.

◆ Voorkom aanraking van het snijmes.

◆ Zorg dat het netsnoer uit de buurt van het snijdraad wordt

gehouden. Zorg dat u altijd op de hoogte bent van de plaats waar het snoer zich bevindt.

Overzicht

1. Aan/uit-schakelaar

2. Handgreep

3. Netsnoerklem

4. Netaansluiting

5. Extra handgreep

6. Instelknop

7. Motorhuis

8. Snijmes

9. Spoelbehuizing

10. Snijdraad

11. Beschermkap

Montage

Waarschuwing! Zorg vóór aanvang van de montage dat de

machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld.

Aanbrengen van de beschermkap (fig. A)

◆ Verwijder de schroef (12) uit de beschermkap (11).

◆ Plaats het scherm op de machine zoals afgebeeld.

◆ Duw de beschermkap stevig aan totdat hij op zijn plaats klikt.

◆ Bevestig de beschermkap met de schroef.

Waarschuwing! Gebruik de machine nooit zonder dat de beschermkap naar behoren is aangebracht.

Aansluiten van de machine op het elektriciteitsnet

◆ Sluit een geschikt verlengsnoer aan op de netaansluiting (4).

◆ Haal het snoer door de trekontlasting (3).

◆ Steek de stekker in een stopcontact.

Voor apparaten met aangebracht snoer: Zorg dat het snoer door de trekontlasting is gehaald voordat de stekker in het stopcontact wordt gestoken.

Waarschuwing! Het verlengsnoer dient geschikt te zijn voor gebruik buitenshuis.

Gebruik

Waarschuwing! Laat de machine op haar eigen tempo

werken. Niet overbelasten.

Page 26

NEDERLANDS

Instellen van de machine voor strimmen of graskantsnijden (fig. B & C)

De machine kan worden gebruik voor strimmen zoals afgebeeld in fig. B, of voor graskantsnijden om overhangend gras langs graskanten en bloembedden te strimmen zoals afgebeeld in fig. C.

Strimmen (fig. B)

Voor strimmen staat de strimkop in de stand zoals afgebeeld in fig. B. Indien dit niet het geval is:

◆ Druk de instelknop in (6).

◆ Verdraai de kop (7), terwijl u de instelknop loslaat.

◆ Zodra de kop in positie is, zal de knop vastklikken.

Opmerking: De kop kan slechts in één richting draaien.

Graskantsnijden (fig. C)

Voor graskantsnijden staat de strimkop in de stand zoals afgebeeld in fig. C. Indien dit niet het geval is:

◆ Druk de instelknop in (7).

◆ Verdraai de kop (9), terwijl u de instelknop loslaat.

◆ Zodra de kop in positie is, zal de knop vastklikken.

Opmerking: De kop kan slechts in één richting draaien.

Aan- en uitschakelen

◆ Om het apparaat in te schakelen, drukt u de aan/uit-

schakelaar (1) in.

◆ Om de machine uit te schakelen, laat u de aan/uit-

schakelaar los.

Tips voor optimaal gebruik

Strimmen

◆ Houd de machine vast zoals afgebeeld in fig. B.

◆ Zwaai de strimmer langzaam heen en weer.

◆ Ga bij het bewerken van lang gras laag voor laag te werk

vanaf de bovenkant. Neem kleine stroken.

◆ Houd de machine uit de buurt van harde voorwerpen en

fijne beplanting.

◆ Verminder de belasting als de machine langzamer begint

te draaien.

Graskantsnijden

De beste resultaten worden bereikt op kanten die dieper zijn dan 50 mm.

◆ Gebruik de machine niet voor het maken van kanten.

Gebruik een spade om kanten te maken.

◆ Geleid de machine zoals afgebeeld in fig. C.

◆ Houd de machine een beetje schuin om een nauwkeuriger

kant te snijden.

Algemeen

◆ Voor een optimaal resultaat kunt u het beste alleen droog

gras bewerken.

Onderhoud

Uw machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken.

Waarschuwing! Zorg vóór aanvang van onderhoudswerkzaamheden dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld.

◆ Reinig regelmatig de ventilatieopeningen van uw machine

met een zachte borstel of een droge doek.

◆ Reinig regelmatig de behuizing van de motor met een

vochtige doek. Gebruik geen schuur- of oplosmiddel.

◆ Reinig regelmatig het snijdraad en de spoel met een

zachte borstel of een droge doek.

◆ Gebruik regelmatig een botte krabber om gras en vuil uit

de beschermkap te verwijderen.

Aanbrengen van een nieuwe draadspoel (fig. D & E)

Vervangende draadspoelen zijn verkrijgbaar bij uw Black & Decker-dealer (catalogusnr. A6441). Complete cassettes met een draadspoel zijn eveneens verkrijgbaar (catalogusnr. A6442).

◆ Houd de lippen (13) ingedrukt en verwijder het

spoeldeksel (14) van de behuizing (15) (fig. D).

◆ Verwijder de lege spoel (16) uit het spoeldeksel.

◆ Verwijder vuil en gras uit het spoeldeksel en de behuizing.

◆ Neem de nieuwe spoel en druk hem op de as in het

spoeldeksel. Draai de spoel een beetje totdat hij vastzit.

◆ Haal het uiteinde van een van de snijdraden los en voer

het draad door een van de ogen (17) (fig. E). Het draad dient ca. 9 cm uit het spoeldeksel te steken.

◆ Haal het uiteinde van de andere snijdraad los en voer het

draad door het andere oog. Het draad dient ca. 9 cm uit het spoeldeksel te steken.

◆ Houd de lippen (13) op de draadspoel voor de

uitsnijdingen (18) in de behuizing.

◆ Druk het deksel op de behuizing totdat het netjes op zijn

plaats klikt.

Waarschuwing! Knip het snijdraad af als het verder dan het snijmes (8) uitsteekt zodat het draad het mes net raakt.

Winden van nieuwe draad op een lege spoel (fig. F – H)

U kunt nieuwe snijdraad op een lege spoel winden. Vervangende snijdraad is verkrijgbaar bij uw Black & Deckerdealer (catalogusnr. A6440).

Page 27

NEDERLANDS

◆ Verwijder de lege spoel uit de machine zoals hierboven

beschreven.

◆ Verwijder het oude snijdraad uit de spoel.

◆ Wind het nieuwe draad eerst op het bovenste gedeelte

van de spoel:

- Voer 2 cm snijdraad in een van de gaten in het bovenste gedeelte van de spoel zoals afgebeeld.

- Wind het snijdraad op de spoel in de richting van de pijl. Zorg dat de draad netjes in lagen op de spoel wordt gewonden. Niet kriskras opwinden.

- Knip het snijdraad door zodra het opgewonden draad tot de uitsparingen (19) komt.

- Stop het draad tijdelijk in de sleuven (20) aan één kant van de spoel zoals afgebeeld.

◆ Herhaal de bovenstaande procedure voor het tweede

snijdraad op het onderste gedeelte van de spoel. Stop het draad in de ongebruikte sleuven (20).

◆ Ga verder te werk zoals hierboven beschreven om de

spoel op de machine aan te brengen. Vergeet niet om het snijdraad uit de sleuven (20) te verwijderen.

Waarschuwing! Gebruik uitsluitend het geschikte type Black & Decker-snijdraad. Zorg dat er op beide gedeelten van de spoel snijdraad zit.

Storingen verhelpen

Indien uw machine niet naar behoren functioneert, volg dan onderstaande instructies. Als hierdoor het probleem niet wordt opgelost, kunt u contact opnemen met uw plaatselijke Black & Decker service-centrum.

Waarschuwing! Neem voor de werkzaamheden de netstekker uit het stopcontact.

Machine draait langzaam

◆ Controleer of de behuizing van de spoel vrij kan

ronddraaien. Maak indien nodig de behuizing schoon.

◆ Controleer of het snijdraad niet meer dan 9 cm uitsteekt

vanaf de behuizing van de spoel. Knip indien dit wel het geval is de draad af zodat hij net het snijmes raakt.

Automatische draadvoeding werkt niet

◆ Houd de lippen ingedrukt en verwijder het spoeldeksel

van de behuizing.

◆ Licht de spoel ca. 6 mm op en trek aan het snijdraad

totdat het 9 cm uitsteekt vanaf de behuizing. Plaats een nieuwe spoel met snijdraad (zie bovenstaande instructies) indien er onvoldoende snijdraad op de spoel is overgebleven.

◆ Druk de spoel op zijn plaats terug en draai hem een beetje

totdat hij vastzit.

◆ Houd de lippen op de draadspoel voor de uitsnijdingen in

de behuizing.

◆ Druk het deksel op de behuizing totdat het netjes op zijn

plaats klikt.

◆ Knip de snijdraad af als hij verder dan het snijmes

uitsteekt zodat de draad het mes net raakt.

Indien de automatische draadvoeding nog steeds niet werkt, probeer dan de volgende suggesties:

◆ Reinig zorgvuldig de behuizing van de spoel.

◆ Verwijder de spoel en controleer of de hefboom vrij kan

bewegen.

◆ Verwijder de spoel en wikkel de snijdraad af, wind het

daarna weer netjes op de spoel zoals hierboven beschreven. Plaats de spoel terug volgens instructies.

Spoel is vastgelopen

◆ Houd de lippen ingedrukt en verwijder het spoeldeksel

van de behuizing.

◆ Reinig zorgvuldig de behuizing van de spoel.

◆ Houd de lippen op de draadspoel voor de uitsnijdingen in

de behuizing.

◆ Druk het deksel op de behuizing totdat het netjes op zijn

plaats klikt.

Milieu

Black & Decker biedt de mogelijkheid tot recycleren van afgedankte Black & Decker producten. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Technische gegevens

GL546

Spanning V

230 Opgenomen vermogen W 300 Onbelast toerental min

-1

9.500

Gewicht kg 2,2

Page 28

NEDERLANDS

EG-conformiteitsverklaring

GL546

Black & Decker verklaart dat deze producten in

overeenstemming zijn met:

98/37/EEG, 89/336/EEG, 73/23/EEG, EN 60335, EN 55014,

EN 61000,

2000/14/EEG, Lawn trimmer, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Verenigd Koninkrijk

Niveau van de geluidsdruk, gemeten volgens 2000/14/EEG:

LpA (geluidsdruk) 81 dB(A), LWA (geluidsvermogen) 94 dB(A),

LWA (gegarandeerd) 96 dB(A)

Trilling op hand/arm volgens EN 786: < 2,6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Verenigd Koninkrijk

1-10-2003

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

◆ Het product is gebruikt voor handelsdoeleinden,

professionele toepassingen of verhuurdoeleinden;

◆ Het product onoordeelkundig is gebruikt;

◆ Het product is beschadigd door invloeden van buitenaf of

door een ongeval;

◆ Reparaties zijn uitgevoerd door anderen dan onze

servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op onze website www.blackanddecker.com om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op

www.blackanddecker.com

Page 29

ESPAÑOL

Finalidad

Su recortadora Black & Decker está diseñada para el acondicionamiento y recorte de los bordes del cesped y para el corte de la hierba en espacios reducidos. Esta herramienta está pensada únicamente para uso doméstico.

Instrucciones de seguridad

◆ ¡Atención! Cuando use herramientas eléctricas,

debe seguir siempre las precauciones de seguridad básicas, incluidas las siguientes, a fin de reducir el riesgo de incendios, posibilidad de electrocutarse, lesiones personales y daños materiales.

◆ Lea completamente este manual antes de utilizar

la herramienta.

◆ Mantenga a mano este manual para consultas posteriores.

◆ Desenchufe la herramienta de la red antes de realizar

cualquier ajuste, reparación o mantenimiento.

Mantenga limpia el área de trabajo

Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

Tenga en cuenta el entorno del área de trabajo

No exponga herramientas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables.

¡Mantenga alejados a los niños!

No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente.

Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos en el exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.

Protección personal

Lleve gafas de protección Utilice una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. Lleve protectores para los oídos.

Protéjase contra la posibilidad de electrocutarse

Evite que su cuerpo haga contacto con objetos conectados a tierra (p. ej. tuberías, radiadores, frigoríficos y electrodomésticos en general). Se puede incrementar la seguridad eléctrica utilizando disyuntores de alta sensibilidad (30 mA / 30 mS) para detectar corrientes de fuga.

No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

Esté siempre alerta

Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado.

Sujete bien la pieza de trabajo

Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

Conecte los accesorios para la extracción de polvo.

Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que se conectan y utilizan adecuadamente.

Retire las llaves u otros utensilios fuera del área de trabajo

Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados.

Cables alargadores

Revise el cable alargador antes de utilizarlo por si presenta desperfectos. Al utilizar las herramientas en exteriores, utilice exclusivamente aquellos cables prolongadores diseñados para estas condiciones. Puede utilizarse un cable alargador Black & Decker de hasta 30 m sin pérdida de potencia.

Utilice la herramienta adecuada

En este manual se explica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. No fuerce la herramienta. Utilice las herramientas para su uso previsto únicamente; por ejemplo, no use una sierra circular para cortar ramas o troncos de árbol. ¡Atencion! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas.

Compruebe que no haya piezas averiadas

Antes de usarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos. Compruebe la posible existencia de piezas móviles mal alineadas o atascadas, la rotura de piezas, el posible daño de protectores e interruptores y cualquier otro aspecto que pueda afectar al funcionamiento de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo.

Desenchufe la herramienta

Desenchufe la herramienta cuando no esté usando la herramienta, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones.

Evite un arranque involuntario

Procure no tocar el conmutador de encendido/apagado mientras transporta la herramienta.

Page 30

ESPAÑOL

Asegúrese de que la herramienta esté apagada cuando la enchufe.

Cuide el cable de alimentación

No arrastre la herramienta tirando del cable, ni tire del cable para desenchufarlo. Proteja el cable del calor, del aceite y de las aristas vivas.

Guarde las herramientas que no utiliza

Cuando no las utilice, las herramientas deben guardarse en un lugar seco y cerrado o elevado, fuera del alcance de los niños.

Mantenga las herramientas asiduamente

Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa.

Reparaciones

Esta herramienta cumple las normas de seguridad aplicables. Las reparaciones deben llevarse a cabo por personal cualificado, usando piezas de recambio originales; en caso contrario, podría ocasionarse un considerable riesgo para el usuario.

Seguridad eléctrica

La herramienta lleva un doble aislamiento; por lo tanto no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda con el valor indicado en la placa de datos de la herramienta.

Instrucciones de seguridad adicionales para recortabordes

Encontrará los siguientes símbolos de advertencia en la herramienta:

Lleve gafas protectoras cuando utilice esta herramienta.

La línea de corte continuará funcionando durante unos segundos después de desconectar la herramienta. Nunca intente forzar la parada de la línea de corte.

360˚

/20ft

Mantenga a las personas y animales a una distancia mínima de 6 m del área de corte.

No exponga la herramienta a lluvia o humedad elevada.

◆ Lleve zapatos resistentes o botas para proteger sus pies.

◆ Lleve pantalones largos para proteger sus piernas.

◆ Antes de usar la herramienta, compruebe que el trayecto

de corte está libre de palos, piedras, cables o cualquier otro obstáculo.

◆ Use la herramienta únicamente en posición recta, con la

línea de corte próximo al suelo. Nunca ponga en marcha la herramienta en ninguna otra posición.

◆ Muévase lentamente mientras use la herramienta.

Tenga en cuenta que el césped recién cortado está húmedo y resbaladizo.

◆ No trabaje en cuestas empinadas. Trabaje a lo ancho de

las cuestas, no hacia arriba y abajo.

◆ No cruce nunca caminos de grava o carreteras con la

herramienta funcionando.

◆ No toque nunca la línea de corte mientras la herramienta

esté funcionando.

◆ No suelte la herramienta hasta que la línea de corte se

haya parado totalmente.

◆ Use únicamente el tipo adecuado de línea de corte.

Nunca use líneas de corte o rematadores metálicos.

◆ Tenga cuidado de no tocar el hilo de corte.

◆ Tenga cuidado para que el cable no se acerque a la hoja

de corte. No pierda de vista el cable en ningún momento.

Vista general

1. Conmutador ON/OFF (encendido/apagado)

2. Mango

3. Gancho para el cable

4. Toma de corriente

5. Mango secundario

6. Botón de ajuste

7. Carcasa del motor

8. Cuchilla ribeteadora

9. Alojamiento de la bobina

10. Hilo de corte

11. Protector

Montaje

¡Atención! Antes de proceder al montaje, compruebe que

la herramienta está apagada y desenchufada.

Montaje de la protección (fig. A)

◆ Desmonte el tornillo (12) del protector (11).

◆ Coloque la protección en la herramienta tal y como se indica.

◆ Presione firmemente sobre la protección hasta que encaje

en su sitio.

◆ Sujete la protección con el tornillo.

¡Atención! No utilice nunca la herramienta sin el protector debidamente montado en su sitio.

Conexión de la herramienta a la red eléctrica

◆ Conecte el enchufe hembra de una cable alargador

adecuado a la toma de corriente (4).

◆ Haga un bucle con el cable en su alojamiento (3).

Page 31

ESPAÑOL

◆ Inserte el enchufe de red en una toma de red.

Para conexiones en unidades con cable: Asegúrese de que el cable está en bucle en su alojamiento antes de conectar la clavija a la corriente principal.

¡Atención! El cable alargador debe ser adecuado para uso en exteriores.

Uso

¡Atención! Deje que la herramienta funcione a su ritmo.

No lo sobrecargue.

Ajuste de la herramienta en modo de recortabordes o ribeteado (fig. B & C)

La herramienta puede usarse en modo de recortabordes como se indica en la fig. B o en modo de ribeteado para recortar el césped que sobresale de bordes y parterres como se indica en la fig. C.

Modo de recortabordes (fig. B)

Para recortar, el cabezal del recortabordes debe estar en la posición indicada en la fig. B. Si no lo está:

◆ Presione el botón de ajuste (6).

◆ Gire el cabezal (7) mientras suelta el botón.

◆ Cuando el cabezal esté en posición, el botón se bloqueará

en su posición.

Nota: El cabezal girará únicamente en una dirección.

Modo de ribeteado (fig. C)

Para ribetear, el cabezal del recortabordes debe estar en la posición indicada en la fig. C. Si no lo está:

◆ Presione el botón de ajuste (7).

◆ Gire el cabezal (9) mientras suelta el botón.

◆ Cuando el cabezal esté en posición, el botón se bloqueará

en su posición.

Nota: El cabezal girará únicamente en una dirección.

Encendido y apagado

◆ Para poner en marcha la herramienta, pulse el interruptor

on/off (encendido/apagado) (1).

◆ Para parar la herramienta, suelte el interruptor on/off

(encendido/apagado).

Consejos para un uso óptimo

Recorte de bordes

◆ Sujete la herramienta tal como se muestra en la fig. B.

◆ Balancee suavemente la motoguadaña de lado a lado.

◆ Cuando corte un césped alto, realice el trabajo por etapas

empezando por la parte superior. Haga cortes pequeños.

◆ Mantenga la herramienta alejada de objetos duros y

plantas delicadas.

◆ Si la herramienta empieza a funcionar lentamente,

reduzca la carga.

Ribeteado

Los mejores resultados de corte se consiguen en bordes de profundidad superior a 50 mm.

◆ No use la herramienta para crear bordes. Para crear

bordes, use una azada ribeteadora.

◆ Guíe la herramienta como se indica en la fig. C.

◆ Para un corte más apurado, incline ligeramente

la herramienta.

Generalidades

◆ Para lograr un corte óptimo, corte únicamente el césped

que esté seco.

Mantenimiento

Su herramienta está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.

¡Atención! Antes de realizar cualquier tipo de mantenimiento, apague y desenchufe la herramienta.

◆ Limpie periódicamente las ranuras de ventilación de la

herramienta con un cepillo suave o un paño seco.

◆ Limpie periódicamente la carcasa del motor con un paño

húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes.

◆ Limpie periódicamente el hilo de corte y la bobina con un

cepillo suave o un paño seco.

◆ Utilice periódicamente un raspador romo para eliminar la

hierba y la suciedad existente debajo de la protección.

Colocación de una nueva bobina de hilo de corte (fig. D & E)

Encontrará repuestos de bobinas de hilo de línea de corte en su concesionario Black & Decker (número de catálogo A6441). También se dispone de cajetines con carrretes de hilo de corte (número de catálogo A6442).

◆ Mantenga presionados los topes (13) y retire la tapa de la

bobina de hilo (14) de la caja (15) (fig. D).

◆ Retire la bobina de hilo vacía (16) de su alojamiento.

◆ Retire la suciedad o residuos de la tapa del carrete y

de su carcasa.

◆ Tome el carrete nuevo y empújelo en el asiento de la

carcasa del carrete. Gire ligeramente el carrete hasta que se acople.

◆ Suelte el extremo de una de las líneas de corte e

introdúzcalo por uno de los ojales (17) (fig. E). El hilo debería asomar unos 9 cm de la cubierta del carrete.

Page 32

ESPAÑOL

◆ Suelte el extremo de la otra línea de corte e introdúzcalo

en el otro orificio. El hilo debería asomar unos 9 cm de la cubierta del carrete.

◆ Alinee las pestañas (13) de la tapa de la bobina con los

orificios (18) del alojamiento.

◆ Empuje la tapa sobre el alojamiento hasta que encaje

firmemente en su sitio.

¡Atención! Si los hilos de corte sobresalen más allá de la cuchilla de corte (8), córtelos de forma que lleguen justo hasta la cuchilla de corte.

Enrollado de una nuevo línea de corte en una bobina de hilo vacía (fig. F - H)

Se puede enrollar hilo de corte nuevo en una bobina vacía. Encontrará paquetes con líneas de corte en su concesionario Black & Decker (número de catálogo A6440).

◆ Retire la bobina vacía de la herramienta como se ha

descrito anteriormente.

◆ Extraiga la línea de corte residual de la bobina de hilo.

◆ En primer lugar, arrolle el nuevo hilo en la parte superior

del carrete:

- Introduzca unos 2 cm de línea de corte en una de las rendijas del carrete, tal y como se indica.

- Enrolle la línea de corte en la bobina de hilo en la dirección de la flecha. Asegúrese de enrollar el hilo de corte cuidadosamente, formando capas. Evite que el hilo de corte se cruce consigo mismo en una capa al ser enrollado en la bobina.

- Cuando el hilo de corte devanado alcance las ranuras (19), córtelo.

- Aparque temporalmente el hilo en las ranuras (20) situadas a uno de los lados del carrete como se indica.

◆ Repita el procedimiento anterior para el segundo hilo de

corte situado en la sección inferior del carrete. Aparque el hilo en las ranuras (20) que están sin ocupar.

◆ Proceda como se ha descrito anteriormente para colocar

la bobina en la herramienta. No olvide soltar el hilo de corte de las ranuras de sujeción temporal (20).

¡Atención! Use únicamente el tipo adecuado de hilo de corte Black & Decker. Cerciórese de que hay hilo de corte en ambas secciones del carrete.

Localización de averías

Si su herramienta no funciona adecuadamente, siga estas instrucciones. Si esto no resuelve el problema, póngase en contacto con el servicio de reparaciones de Black & Decker de su zona.

¡Atención! Antes de cualquier operación, desenchufe la herramienta.

La herramienta funciona lentamente

◆ Compruebe que el alojamiento de la bobina puede girar

libremente. Límpielo con cuidado si fuera necesario.

◆ Compruebe que la línea de corte no sobresale más de

9 cm de la caja del carrete. Si así fuera, corte lo que sobre para que llegue justo hasta la cuchilla ribeteadora.

No funciona el avance automático del hilo de corte.

◆ Mantenga los topes pulsados y retire la tapa de la bobina

del alojamiento.

◆ Levante la bobina de hilo aprox. 6 mm y tire del hilo de

corte hasta que sobresalga 9 cm del alojamiento. Si no queda suficiente hilo de corte en la bobina, instale uno nuevo como se ha indicado anteriormente.

◆ Empuje la bobina de hilo en su sitio y gírela ligeramente

hasta que quede acoplada.

◆ Alinee las pestañas de la tapa de la bobina con los

orificios del alojamiento.

◆ Empuje la tapa sobre el alojamiento hasta que encaje

firmemente en su sitio.

◆ Si el hilo de corte sobresale más allá de la cuchilla

ribeteadora, córtelo para que llegue justo hasta la cuchilla.

Si la alimentación automática del hilo de corte sigue sin funcionar, intente las siguientes sugerencias:

◆ Limpie cuidadosamente el alojamiento de la bobina.

◆ Retire la bobina de hilo y compruebe que la palanca se

mueve libremente.

◆ Retire la bobina y desenrolle el hilo de corte, luego

enróllelo nuevamente con cuidado como se ha descrito antes. Sustituya la bobina como se indica.

Si la bobina de hilo está atascada

◆ Mantenga los topes pulsados y retire la tapa de la bobina

del alojamiento.

◆ Limpie cuidadosamente el alojamiento de la bobina.

◆ Alinee las pestañas de la tapa de la bobina con los

orificios del alojamiento.

◆ Empuje la tapa sobre el alojamiento hasta que encaje

firmemente en su sitio.

Protección del medio ambiente

Black & Decker proporciona facilidades para el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Este servicio se proporciona de forma gratuita. Para poderlo utilizar, le rogamos entregue el producto en cualquier servicio técnico autorizado quien se hará carga del mismo en nuestro nombre.

Page 33

ESPAÑOL

Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos:

www.2helpU.com

Características técnicas

GL546

Voltaje V

230 Potencia absorbida W 300 Velocidad sin carga min

-1

9.500

Peso kg 2,2

Declaración de conformidad CE

GL546

Black & Decker declara que estos productos cumplen las

normas siguientes:

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014,

EN 61000,

2000/14/CE, Recortabordes, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Reino Unido

Nivel de la presión acústica, medida según 2000/14/CEE:

LpA (presión de sonido) 81 dB(A), LWA (potencia acústica)

94 dB(A), LWA (garantizado) 96 dB(A)

Valor de la vibración ponderada en mano/brazo según

EN 786: < 2,6 m/s

Kevin Hewitt

Director de Ingeniería del Consumidor

Spennymoor, County Durham DL16 6JG,

Reino Unido

1-10-2003

Garantía

Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

◆ El producto haya sido utilizado con propósitos

comerciales, profesionales o de alquiler;

◆ El producto haya sido sometido a un uso inadecuado

o negligente;

◆ El producto haya sufrido daños causados por objetos

o sustancias extrañas o accidentes;

◆ Se hayan realizado reparaciones por parte de personas

que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker;

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com

Visite nuestro sitio web www.blackanddecker.com para registrar su nuevo producto Black & Decker y mantenerse al día sobre nuestros productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.com

Page 34

PORTUGUÊS

Utilização

O aparador da Black & Decker foi projectado para aparar orlas, bem como cortar relva em espaços limitados. Esta ferramenta destina-se apenas ao doméstico.

Instruções de segurança

◆ Aviso! Ao utilizar ferramentas eléctricas, é preciso seguir

sempre as precauções básicas para a segurança, incluindo as detalhadas a seguir, para diminuir os riscos de incêndio, choque eléctrico, ferimentos pessoais e danos materiais.

◆ Leia atentamente este manual antes de utilizar

a ferramenta.

◆ Guarde este manual para futura consulta.

◆ Remova a ficha da tomada antes de efectuar qualquer

ajuste, reparação ou manutenção.

Mantenha a área de trabalho arrumada

Áreas de trabalho desarrumadas podem implicar ferimentos.

Cuide do ambiente da área de trabalho

Não deve expôr ferramentas eléctricas à chuva, nem usá-las em locais húmidos ou molhados. Mantenha a área de trabalho bem iluminada. Não utilize a ferramenta onde haja risco de fogo ou explosão, p.ex. em presença de líquidos ou gases inflamáveis.

Mantenha as crianças afastadas

Não permita que crianças, visitantes ou animais cheguem perto da área de trabalho ou toquem na ferramenta ou no cabo eléctrico.

Vista-se adequadamente

Não use roupas folgadas nem bijutaria pois podem ficar presas nas partes móveis da máquina. Quando se trabalha no exterior, aconselha-se o uso de luvas de borracha e de calçado antiderrapante. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

Protecção pessoal

Utilize óculos de protecção. Utilize óculos e máscara de protecção sempre que as operações possam produzir poeiras ou partículas que voem.

Tenha cuidado com os choques eléctricos

Evite tocar em superfícies aterradas ou ligadas à terra, como por exemplo: canos, radiadores, fogões e frigoríficos. A segurança eléctrica pode ser melhorada mediante o uso de dispositivos de corrente residual (RCD) de alta sensibilidade (30 mA / 30 mS).

Não se incline demasiadamente

Mantenha-se numa posição de pé e bem equilibrada.

Mantenha-se atento

Dê atenção ao que vai fazendo. Seja cuidadoso. Não utilize ferramentas quando estiver cansado.

Fixe a peça a trabalhar

Utilize grampos ou um torno para segurar as peças de trabalho.

É mais seguro e permite manter as duas mãos livres para trabalhar.

Coloque o equipamento de extracção de poeiras

Caso sejam fornecidos os dispositivos para a extracção e colecta de poeiras, assegure-se de que os mesmos estão correctamente ligados e são bem utilizados.

Retire as chaves de aperto

Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar.

Extensões eléctricas

Antes de iniciar o uso, verifique o estado da extensão eléctrica e substitua-a se estiver danificada. Ao utilizar a ferramenta no exterior, utilize apenas extensões adequadas para este tipo de uso. Pode ser utilizado um cabo de extensão Black & Decker de 30 m.

Utilize a ferramenta correcta

Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. Não force a ferramenta. Não utilize a ferramenta para fins diferentes dos previstos. Por exemplo, não utilize as serras circulares para cortar ramos de árvore ou lenha. Aviso! O uso de qualquer acessório ou da própria ferramenta, além do que é recomendado neste manual de instruções pode constituir um risco para a segurança do utilizador.

Verifique se há peças danificadas.

Antes de a utilizar, verifique cuidadosamente se a ferramenta e o cabo eléctrico não estão danificados. Verifique o tamanho das peças móveis e se as mesmas estão alinhadas; verifique se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta funciona correctamente e de que está a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor de ligar/desligar não estiver a funcionar. Qualquer peça defeituosa deve ser reparada ou substituída por um técnico autorizado. Nunca tente efectuar qualquer reparação por sua conta.

Desligue a ferramenta

Desligue a ferramenta quando não estiver em uso, antes de trocar qualquer peça da ferramenta, acessórios ou dispotivos e antes de a enviar para os serviços técnicos.

Evite ligar sem intenção

Não transporte a ferramenta com um dedo sobre o interruptor de ligar/desligar. Assegure-se de que a ferramenta está desligada quando for ligá-la à tomada.

Não force o cabo eléctrico

Nunca transporte a ferramenta pelo cabo ou puxe o mesmo para retirá-lo da tomada.

Page 35

PORTUGUÊS

Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

Guarde as ferramentas que não estiverem a ser utilizadas.

Quando não estiver em uso, as ferramentas deverão ser armazenadas em local seco, fechado ou alto, fora do alcance das crianças.

Cuide das suas ferramentas com atenção

Mantenha as ferramentas cortantes afiadas e limpas para um melhor e mais seguro desempenho. Siga as instruções para a manutenção e a troca de acessórios. Mantenha os punhos e os interruptores secos, limpos e isentos de óleo e gordura.

Reparações

Esta ferramenta cumpre os requisitos de segurança pertinentes. As reparações devem ser realizadas somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores.

Segurança eléctrica

Esta ferramenta está duplamente vedada; assim não é necessário fio de terra. Certifique-se sempre de que o fornecimento de energia corresponde à voltagem indicada na placa de especificações.

Instruções adicionais de segurança para aparadores de relva

Os símbolos de advertência a seguir encontram-se na ferramenta:

Utilize óculos de segurança durante o funcionamento da ferramenta.

Desligada a ferramenta, o fio de nylon continuará a funcionar por alguns segundos. Nunca tente forçar a sua paralisação.

360˚

/20

Mantenha as pessoas a uma distância mínima de 6 m da área de corte.

Não exponha a ferramenta à chuva e humidade excessiva.

◆ Utilize botas ou sapatos resistentes para proteger os pés.

◆ Vista calças compridas para proteger as pernas.

◆ Antes de utilizar a ferramenta, verifique se o percurso de

corte está livre de gravetos, pedras, arame e quaisquer outros obstáculos.

◆ Utilize a ferramenta apenas na posição vertical, com o fio

de nylon próximo ao solo. Nunca a ligue em qualquer outra posição.

◆ Mova-se devagar ao utilizá-la. Lembre-se que relva

recém-cortada é húmida e escorregadia.

◆ Não trabalhe em declives. Trabalhe transversalmente,

nunca em direcção ascendente e descendente.

◆ Nunca atravesse caminhos ou estradas com pedregulhos

durante o funcionamento da ferramenta.

◆ Nunca toque o fio de nylon durante o funcionamento.

◆ Não coloque a ferramenta em posição horizontal a menos

que o fio de nylon esteja completamente parado.

◆ Utilize apenas o tipo adequado de fio de nylon. Nunca

utilize fio de metal ou linha de pesca.

◆ Cuidado para não tocar na lâmina limitadora do fio de nylon.

◆ Cuide para que o cabo de alimentação eléctrica fique longe

do fio de corte. Esteja sempre atento ao posicionamento do cabo.

Visão geral

1. Interruptor de ligar/desligar

2. Cabo

3. Retentor do cabo

4. Entrada de energia

5. Punho secundário

6. Botão de ajuste

7. Compartimento do motor

8. Lâmina limitadora do fio de nylon

9. Compartimento da bobina

10. Fio de nylon

11. Resguardo

Montagem

Advertência! Antes da montagem, certifique-se de que a

ferramenta está desligada da corrente eléctrica.

Instalação do resguardo (fig. A)

◆ Remova o parafuso (12) do resguardo (11).

◆ Coloque o resguardo na ferramenta, conforme o indicado.

◆ Carregue firmemente no resguardo até que ele se encaixe

no lugar.

◆ Fixe o resguardo com o parafuso.

Advertência! Nunca utilize a ferramenta se o resguardo não estiver bem instalado.

Ligação da ferramenta à energia eléctrica

◆ Ligue a ficha fêmea de um cabo de extensão adequado à

tomada de alimentação (4).

◆ Passe o cabo através do rententor do mesmo (3).

◆ Ligue a ficha à tomada da parede.

Para a ligação em unidades de cabo: Certifique-se de que o cabo está enrolado no respectivo retentor antes de ligar a ficha à tomada de rede.

Page 36

PORTUGUÊS

Advertência! A extensão eléctrica deve ser adequada para

uso em ambientes externos.

Utilização

Advertência! Deixe que a ferramenta funcione à vontade.

Não o sobrecarregue.

Ajuste da ferramenta no modo de apara ou acerto de orlas (fig. B & C)

É possível utilizar a ferramenta no modo de apara conforme a fig. B ou no modo de acerto de orlas para aparar excesso de relva ao longo de orlas e canteiros de flores, conforme demonstrado na fig. C.

Modo de apara (fig. B)

Para aparar, a cabeça do aparador deverá estar na posição demonstrada na fig. B. Caso contrário:

◆ Carregue no botão de ajuste (6).

◆ Rode a cabeça (7), enquanto solta o botão.

◆ Quando a cabeça estiver na posição desejada, o botão

bloqueia nessa posição.

Nota: A cabeça só roda numa direcção.

Modo de acerto de orlas (fig. C)

Para acertar orlas, a cabeça do aparador deverá estar na posição demonstrada na fig. C. Caso contrário:

◆ Carregue no botão de ajuste (7).

◆ Rode a cabeça (9), enquanto solta o botão.

◆ Quando a cabeça estiver na posição desejada, o botão

bloqueia nessa posição.

Nota: A cabeça só roda numa direcção.

Como ligar e desligar a ferramenta

◆ Para ligar a ferramenta, pressione o interruptor de ligar/

desligar (1).

◆ Para desligar a ferramenta, solte o interruptor.

Sugestões para uma melhor utilização

Apara

◆ Segure a ferramenta conforme mostrado na fig. B.

◆ Incline o aparador com cuidado de um lado para outro.

◆ Ao cortar relva longa, trabalhe em etapas, partindo do

topo. Efectue cortes pequenos.

◆ Mantenha-a afastada de objectos duros e plantas delicadas.

◆ Se a ferramenta começar a funcionar lentamente,

reduza a carga.

Acerto de orlas

É possível alcançar resultados de corte excelentes em orlas com mais de 50 mm de profundidade.

◆ Não utilize a ferramenta para criar orlas. Para tal, utilize

uma pá de acerto de orlas.

◆ Segure a ferramenta conforme mostrado na fig. C.

◆ Para efectuar um corte mais aproximado,

incline levemente a ferramenta.

Informações gerais

◆ Para obter óptimos resultados, corte apenas relva seca.

Manutenção

Esta ferramenta foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta.

Advertência! Antes de qualquer procedimento de manutenção, desligue a ferramenta no interruptor e retire a tomada da corrente.

◆ Limpe regularmente as fendas de ventilação da ferramenta

utilizando uma escova suave ou um pano seco.

◆ Limpe regularmente o compartimento do motor utilizando

um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente.

◆ Limpe regularmente o fio de nylon e a bobina com uma

escova macia ou um pano seco.

◆ Utilize regularmente uma espátula sem corte para

remover relva e sujeira da parte inferior do resguardo.

Instalação de uma nova bobina de fio de nylon (fig. D & E)

É possível obter bobinas de reposição de fio de nylon com o seu distribuidor Black & Decker (ref. no. A6441). Carretéis completos que contêm uma bobina de fio de nylon estão também disponíveis (nº cat. A6442).

◆ Mantenha as linguetas (13) carregadas e remova a tampa

da bobina (14) do compartimento (15) (fig. D).

◆ Remova a bobina vazia (16) do alojamento.

◆ Remova toda a sujidade e relva da tampa e do

compartimento da bobina.

◆ Pegue a nova bobina e coloque-a no saliente da tampa.

Gire a bobina levemente até que ela esteja encaixada.

◆ Solte a extremidade de um dos fios de nylon e guie-o para

o interior dos orifícios (17) (fig. E). O fio deverá projectar-se aproximadamente 9 cm da tampa da bobina.

◆ Solte a extremidade do outro fio e guie-o para o interior

do outro orifício. O fio deverá projectar-se aproximadamente 9 cm da tampa da bobina.

◆ Alinhe as linguetas (13) da tampa da bobina com as

lâminas (18) do compartimento.

◆ Carregue na tampa, colocando-a no compartimento até

que se encaixe firmemente no local.

Page 37

PORTUGUÊS

Advertência! Se os fios de nylon ultrapassarem a lâmina de

apara (8), corte-os de forma que eles apenas a alcancem.

Colocação de fio novo numa bobina vazia (fig. F - H)

É possível colocar fio de nylon novo numa bobina vazia. Além disso, poderá obter pacotes de reposição de fio de nylon com o seu distribuidor Black & Decker (ref. no. A6440).

◆ Remova a bobina vazia da ferramenta conforme descrição

acima.

◆ Retire completamente o fio de nylon da bobina.

◆ Enrole o novo fio na extremidade superior da bobina:

- Coloque 2 cm de fio numa das ranhuras, na parte superior da bobina, conforme mostrado.

- Enrole-o na bobina, na direcção da seta. Assegure-se de enrolar o fio cuidadosamente e em camadas. Não o cruze.

- Quando o fio enrolado atingir as ranhuras (19), corte-o.

- Deixe o fio temporariamente nas ranhuras (20), num dos lados da bobina conforme o mostrado.

◆ Repita o procedimento descrito acima para o segundo fio

de nylon, situado na parte inferior da bobina. Deixe o fio nas ranhuras não utilizadas (20).

◆ Proceda da forma descrita acima para instalar a bobina na

ferramenta. Não esqueça de soltar o fio de nylon das ranhuras (20).

Advertência! Utilize apenas o tipo adequado de fio de nylon da Black & Decker. Assegure-se de que haja fio de nylon nas duas secções da bobina.

Resolução de problemas

Se a sua ferramenta não estiver a funcionar adequadamente, siga as instruções abaixo. Se não solucionar o problema, contacte um centro de assistência técnica da Black & Decker.

Advertência! Antes de continuar, desligue a ferramenta da tomada.

O aparador está lento

◆ Verifique se o compartimento da bobina pode girar

livremente. Limpe-o com cuidado, se necessário.

◆ Verifique se o fio de nylon não se estende além de 9 cm

do compartimento da bobina. Neste caso, corte-o de forma que apenas alcance a lâmina limitadora.

Alimentação automática de fio não funciona

◆ Carregue nas linguetas, segure-as e remova a tampa do

compartimento.

◆ Erga a bobina aprox. 6 mm e puxe o fio até que 9 cm do

mesmo saiam do compartimento. Se não houver fio suficiente na bobina, instale uma nova conforme instruções acima.

◆ Coloque a bobina de volta ao local e gire-a levemente até

que esteja acomodada.

◆ Alinhe as linguetas da tampa da bobina com as lâminas

do compartimento.

◆ Carregue na tampa, colocando-a no compartimento até

que se encaixe firmemente no local.

◆ Se o fio ultrapassar a lâmina limitadora, corte-o de forma

que apenas a alcance.

Se a alimentação automática de fio ainda não funcionar, tente as sugestões a seguir:

◆ Limpe com cuidado o compartimento da bobina.

◆ Remova-a e verifique se a alavanca se move livremente.

◆ Remova a bobina, desenrole o fio de nylon e enrole-o

novamente de forma ordenada, conforme descrição acima. Recoloque-a conforme instruções.

A bobina está obstruída

◆ Carregue nas linguetas, segure-as e remova a tampa do

compartimento.

◆ Limpe com cuidado o compartimento da bobina.

◆ Alinhe as linguetas da tampa da bobina com as lâminas

do compartimento.

◆ Carregue na tampa, colocando-a no compartimento até

que se encaixe firmemente no local.

Protecção do meio ambiente

A Black & Decker oferece facilidades para a reciclagem de produtos Black & Decker uma vez que os mesmos tenham alcançado o final de suas vidas úteis. Este serviço é fornecido sem encargos. Para utilizá-lo, devolva o seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome.

Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com

Dados técnicos

GL546

Voltagem V

230 Potência W 300 Velocidade sem carga min

-1

9.500

Peso kg 2,2

Page 38

PORTUGUÊS

Declaração de conformidade CE

GL546

A Black & Decker declara que estes produtos estão em

conformidade com a:

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014,

EN 61000,

2000/14/CEE, Aparador de relva, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Reino Unido

Nível de potência sonora, medido de acordo com a norma

2000/14/CEE:

LpA (pressão acústica) 81 dB(A), LWA (potência acústica)

94 dB(A), LWA (com garantia) 96 dB(A)

Valor de vibração calculado na mão/braço de acordo com a

norma EN 786: < 2,6 m/s

Kevin Hewitt

Director de Engenharia do Consumo

Spennymoor, County Durham DL16 6JG,

Reino Unido

1-10-2003

Garantia

A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa.

Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que:

◆ O produto tenha sido utilizado para fins comerciais,

profissionais ou aluguer;

◆ O produto tenha sido submetido a uso incorrecto ou

descuido;

◆ O produto tenha sofrido danos causados por objectos

estranhos, substâncias ou acidentes;

◆ Tenha um histórico de reparacões efectuadas por

terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker.

Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com

Visite o nosso website www.blackanddecker.com para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.com

Page 39

SVENSKA

Användningsområde

Din Black & Decker grästrimmare är avsedd för trimning och kantklippning av gräsmattor och för gräsklippning på svåråtkomliga ställen. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsinstruktioner

◆ Varning! När man använder elverktyg är det viktigt att

man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, elektriska stötar, personskador och materialskador.

◆ Spara bruksanvisningen lättillgängligt.

◆ Ta ut kontakten ur vägguttaget före inställningar,

service eller underhåll.

Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

Utom räckhåll för barn

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden.

Klä dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår.

Skyddskläder

Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Använd hörselskydd.

Eliminera risken för elektriska stötar

Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp). Elsäkerheten kan förbättras ytterligare genom användning av en jordfelsbrytare med hög känslighet (30 mA/30 mS).

Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

Var uppmärksam

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet.

Anslut dammutsugningsutrustning

Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt. OBS! Anslut endast grovsugare.

Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas.

Förlängningssladdar

Kontrollera förlängningssladden innan den används. Byt ut den om det behövs. Om verktyget används utomhus ska bara förlängningssladdar som är avsedda för utomhusbruk användas. Förlängningssladd upp till 30 meter kan användas utan att effekten avtar.

Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget. Använd till exempel inte cirkelsågar för att såga grenar eller ved. Varning! Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

Kontrollera verktyget för skador

Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. Försök aldrig reparera verktyget själv.

Dra ur kontakten

Tag ur kontakten när verktyget inte är i bruk samt före byte av någon del av verktyget, tillbehör eller verktygsfästen eller innan serviceåtgärder utförs.

Undvik oavsiktlig start

Bär aldrig verktyget med ett finger på strömbrytaren. Kontrollera att verktyget är avstängt innan du sätter i kontakten.

Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden för att dra ut kontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter.

Förvara verktyg säkert

När verktyget inte används ska det förvaras på ett torrt ställe, som antingen är låst eller högt beläget så att barn inte kan komma åt det.

Sköt verktyget med omsorg

Håll verktyget rent och använd skarpa tillbehör för bättre prestanda och säkrare drift. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll handtagen och strömbrytare torra, rena och fria från olja och fett.

Page 40

SVENSKA

Reparationer

Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara.

Elektrisk säkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att spänningen på nätet överensstämmer med den spänning som finns angiven på märkplåten.

Ytterligare säkerhetsinstruktioner för grästrimmare

Följande varningssymboler finns på verktyget:

Använd skyddsglasögon under arbetet med maskinen.

Trimtråden stannar först några sekunder efter det att verktyget har stängts av. Försök aldrig tvinga trimtråden att stanna.

360˚

/20ft

Tillåt inte barn och djur att uppehålla sig närmare arbetsområdet än 6 meter.

Undvik att exponera verktyget för regn och hög luftfuktighet.

◆ Skydda fötterna genom att använda kraftiga skor eller

stövlar.

◆ Skydda benen genom att använda långbyxor.

◆ Innan du börjar arbeta ska du kontrollera att arbetsområdet

är fritt från pinnar, stenar, ståltrådar och andra föremål.

◆ Verktyget ska hållas lodrätt när det används, med

trimtråden nära marken. Starta aldrig verktyget i någon annan position.

◆ Rör dig långsamt när du använder verktyget. Tänk på att

nyklippt gräs är fuktigt och halt.

◆ Arbeta inte i branta sluttningar. Arbeta i sidled i

sluttningar – inte uppåt och nedåt.

◆ Gå aldrig över en grusgång med verktyget igång.

◆ Ta aldrig på trimtråden när verktyget är igång.

◆ Lägg inte ner verktyget förrän trimtåden har stannat helt.

◆ Använd endast rätt typ av trimtråd. Använd aldrig trimtråd

av metall eller fiskelina.

◆ Var noga med att inte vidröra skärbladet för trimtråden.

◆ Var noga med att hålla undan sladden från trimtråden.

Håll alltid reda på var sladden finns.

Översikt

1. Strömbrytare

2. Handtag

3. Sladdhållare

4. Elkontakt

5. Stödhandtag

6. Justeringsknapp

7. Motorhus

8. Skärblad för trimtråd

9. Spolhus

10. Trimtråd

11. Skydd

Montering

Varning! Se till att verktyget är avstängt samt att det inte är

anslutet innan monteringen börjar.

Montering av skyddet (fig. A)

◆ Ta bort skruven (12) från skyddet (11).

◆ Placera skyddet på verktyget enligt figuren.

◆ Tryck på skyddet ordentligt tills det snäpper fast på plats.

◆ Lås fast skyddet med skruven.

Varning! Använd inte verktyget om inte skyddet är korrekt monterat.

Nätanslutning av verktyget

◆ Anslut honkontakten på en lämplig förlängningssladd till

elkontakten (4).

◆ För sladden genom sladdhållaren (3).

◆ Sätt i kontakten i ett vägguttag.

Vid inkopplade sladdar: Se till att sladden har letts genom sladdhållaren innan kontakten sätts i vägguttaget.

Varning! Förlängningssladden måste vara avsedd för utomhusbruk.

Användning

Varning! Överbelasta inte maskinen, låt den arbeta i sin egen

takt.

Val av trimnings- eller kantklippningsläge (fig. B & C)

Verktyget kan antingen användas i trimningsläge, enligt figur B, eller i kantklippningsläge för klippning av gräs som sticker utanför kanten på gräsmattor och rabatter, enligt figur C.

Trimningsläge (fig. B)

Vid trimning ska trimningshuvudet stå i läget som visas i figur B. Gör annars så här:

◆ Tryck in justeringsknappen (6).

◆ Vrid huvudet (7) medan du släpper knappen.

◆ När huvudet är på plats spärras knappen i det nya läget.

Obs! Huvudet kan endast vridas i en riktning.

Page 41

SVENSKA

Kantklippningsläge (fig. C)

Vid kantklippning ska trimningshuvudet stå i läget som visas i figur C. Gör annars så här:

◆ Tryck in justeringsknappen (7).

◆ Vrid huvudet (9) medan du släpper knappen.

◆ När huvudet är på plats spärras knappen i det nya läget.

Obs! Huvudet kan endast vridas i en riktning.

Start och stopp

◆ Tryck på strömbrytaren (1) för att starta verktyget.

◆ Släpp strömbrytaren för att stänga av verktyget.

Råd för bästa resultat

Trimning

◆ Håll verktyget enligt figur B.

◆ Sväng grästrimmaren lugnt fram och tillbaka.

◆ Arbeta i flera omgångar uppifrån om gräset är långt.

Trimma bara lite gräs åt gången.

◆ Undvik hårda föremål och ömtåliga växter.

◆ Minska belastningen om verktyget börjar gå långsamt.

Kantklippning

De bästa resultaten får man om kanterna är djupare än 50 mm.

◆ Skär inte till nya kanter med verktyget. För att göra nya

kanter ska du använda en kantspade.

◆ Led verktyget enligt figur C.

◆ Luta verktyget en aning om du vill klippa något närmare.

Allmänt

◆ För att få bästa möjliga resultat ska du bara klippa gräs

som är torrt.

Skötsel

Ditt verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Vid underhåll och skötsel skall verktyget vara avstängt och sladden utdragen.

◆ Rengör regelbundet verktygets luftintag med en mjuk

borste eller torr trasa.

◆ Rengör kåpan regelbundet med en fuktig trasa. Använd

aldrig rengöringsmedel med lösnings- eller slipmedel.

◆ Rengör regelbundet trimtråden och spolen med en mjuk

borste eller torr trasa.

◆ Använd en trubbig skrapa för att regelbundet avlägsna

gräs från skyddets undersida.

Byte till en ny trimtrådsspole (fig. D & E)

Du köper nya spolar med trimtråd från din Black & Decker återförsäljare (kat.nr. A6441). Du kan också köpa hela kassetter, med en spole med trimtråd (kat.nr. A6442).

◆ Håll knapparna (13) intryckta och ta ut spolskyddet (14) ur

spolhuset (15) (fig. D).

◆ Ta ut den tomma spolen (16) ur spolhuset.

◆ Avlägsna eventuell smuts och gräs ur spolhuset och skyddet.

◆ Tryck på den nya spolen på navet i spolhuset. Vrid lite på

spolen så att den hamnar på plats ordentligt.

◆ Lösgör den ena änden av trimtråden och trä tråden genom

ett av trådhålen (17) (fig. E). Tråden ska sticka ut ca. 9 cm utanför spolskyddet.

◆ Lösgör änden på den andra trimtråden och trä den genom

det andra trådhålet. Tråden ska sticka ut ca. 9 cm utanför spolskyddet.

◆ Rikta knapparna (13) på spolskyddet gentemot

öppningarna (18) i huset.

◆ Tryck spolskyddet på spolhuset tills det snäpper på plats

ordentligt.

Varning! Om trimtrådarna sticker ut utanför skärbladet (8) ska de kapas så att de bara når fram till bladet.

Linda ny tråd på en tom spole (fig. F - H)

Du kan linda ny tråd på en tom spole. Du köper nya förpackningar med trimtråd från din Black & Decker återförsäljare (kat.nr. A6440).

◆ Avlägsna den tomma spolen från verktyget enligt

beskrivningen ovan.

◆ Ta bort eventuell trimtråd som finns kvar på spolen.

◆ Linda först på ny tråd på den översta delen av spolen.

Mata in 2 cm trimtråd genom ett av hålen i den övre delen

av spolen enligt figuren.

- Linda på trimtråden på spolen i pilens riktning. Linda tråden ordentligt i olika lager. Linda inte i kors.

- Klipp av tråden när den lindade tråden kommit upp till slitsarna (19).

- Fäst tråden tillfälligt i uttagen (20) på spolens ena sida enligt figuren.

◆ Gör likadant med den andra trimtråden, på spolens undre

del. Fäst tråden i de lediga uttagen (20).

◆ Sätt spolen på plats enligt anvisningarna ovan. Glöm inte

att sedan lösgöra trimtrådarna från uttagen (20).

Varning! Använd endast trimtråd som rekommenderas av Black & Decker. Se till att det finns trimtråd i båda sektionerna av spolen.

Page 42

SVENSKA

Felsökning

Följ anvisningarna nedan om något problem uppkommer. Kontakta din auktoriserade Black & Decker serviceverkstad om du inte kan lösa problemet.

Varning! Dra ur sladden innan du fortsätter.

Verktyget går långsamt.

◆ Kontrollera att spolhuset kan rotera fritt. Rengör det

försiktigt om det behövs.

◆ Kontrollera att trimtråden inte sticker ut ur spolhuset mer

än 9 cm. Om den sticker ut längre ska den kapas så att den just når fram till skärbladet.

Den automatiska trådmatningen fungerar inte

◆ Håll knapparna intryckta och avlägsna spolskyddet från

spolhuset.

◆ Lyft upp spolen omkring 6 mm och dra i trimtråden tills

den sticker ut 9 cm utanför spolhuset. Om det är för lite tråd kvar på spolen byter du till en ny spole med trimtråd. Följ anvisningarna ovan.

◆ Tryck tillbaka spolen på plats och vrid den något tills den

sitter på plats.

◆ Rikta knapparna på spolskyddet gentemot öppningarna

i huset.

◆ Tryck spolskyddet på spolhuset tills det snäpper på plats

ordentligt.

◆ Om trimtråden sticker utanför skärbladet ska den kapas

så att den just når fram till bladet.

Försök med följande åtgärder om den automatiska trådmatningen ändå inte fungerar:

◆ Rengör spolhuset noggrant.

◆ Avlägsna spolen och kontrollera att armen kan röra sig fritt.

◆ Tag ut spolen och linda av hela trimtråden. Linda sedan

på den jämnt igen, enligt anvisningarna ovan. Sätt tillbaka spolen enligt anvisningarna.

Spolen har fastnat

◆ Håll knapparna intryckta och avlägsna spolskyddet från

spolhuset.

◆ Rengör spolhuset noggrant.

◆ Rikta knapparna på spolskyddet gentemot öppningarna

i huset.

◆ Tryck spolskyddet på spolhuset tills det snäpper på plats

ordentligt.

Miljö

När din apparat är utsliten, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt apparaten.

Tekniska data

GL546

Spänning V

230 Ineffekt W 300 Obelastad hastighet min

-1

9.500

Vikt kg 2,2

EC-förklaring om överensstämmelse

GL546

Black & Decker förklarar att dessa produkter överensstämmer

med:

98/37/EEG, 89/336/EEG, 73/23/EEG, EN 60335, EN 55014,

EN 61000,

2000/14/EEG, Grästrimmare, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Storbrittannien

Bullernivå, uppmätt enligt 2000/14/EEG:

LpA (bullernivå) 81 dB(A), LWA (akustisk effekt) 94 dB(A),

LWA (garanterat) 96 dB(A)

Vägt vibrationsmedelvärde hand/arm enligt EN 786: < 2,6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Storbrittannien

1-10-2003

Reservdelar / reparationer

Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.

Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt

www.2helpU.com

Garanti

Black & Decker garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Page 43

SVENSKA

Om en Black & Decker produkt går sönder på grund av materialoch/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆ normalt slitage

◆ felaktig användning eller skötsel

◆ att produkten skadats av främmande föremål, ämnen eller

genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com

Besök vår webbplats www.blackanddecker.com för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på

www.blackanddecker.com

Page 44

NORSK

Bruksområder

Din Black & Decker gresstrimmer er beregnet på trimming av plenkanter og klipping av gress på vanskelig tilgjengelige steder. Verktøyet er tiltenkt kun som konsumentverktøy.

Sikkerhetsinstruksjoner

◆ Advarsel! Ved bruk av elektroverktøy, må du alltid følge

en del grunnleggende sikkerhetsregler, inkludert følgende, for å redusere faren for brann, elektrisk støt, personskade og materialskade.

◆ Ta deg tid til å lese nøye gjennom bruksanvisningen før du

begynner å bruke verktøyet.

◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted.

◆ Trekk støpslet ut av kontakten før du utfører justeringer,

service eller vedlikehold.

Hold arbeidsområdet rent og ryddig

En uryddig arbeidsplass innbyr til skader.

Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet under våte eller fuktige forhold. Pass på at arbeidsområdet er godt opplyst. Bruk ikke verktøyet hvor det er fare for forårsaking av brann eller en eksplosjon, f. eks. i nærheten av brannfarlige væsker eller gasser.

Hold barn unna

Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen.

Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

Personlig vern

Bruk vernebriller. Bruk en ansikts- eller støvmaske når operasjonene kan forårsake støv eller flyvende partikler. Bruk ørevern.

Vern mot elektrisk støt

Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Strømsikkerheten kan forbedres ytterligere ved bruk av jordfeilbryter med høy følsomhet (30 mA/30 mS).

Strekk deg ikke for langt

Pass på at du alltid har sikkert fotfeste og balanse.

Vær oppmerksom

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett.

Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

Kople til støvutsugsutstyr

Hvis det følger med utstyr for tilkopling av støvutsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig. Obs! Benytt kun grovsugere!

Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før verktøyet startes.

Skjøteledninger

Før bruk må du kontrollere skjøteledningen og bytte den ut hvis den er skadet. Når du bruker verktøyet utendørs, må du kun bruke skjøteledninger beregnet for utendørs bruk. Skjøteledning på opptil 30 m kan brukes uten effekttap.

Bruk riktig verktøy

Bruk ikke verktøyet til formål det ikke er ment for. Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Overbelast ikke verktøyet. For eksempel skal sirkelsager ikke brukes til å sage grener eller ved. Advarsel! Bruk av annet verktøy eller tilbehør kan medføre en mulig risiko for personskade.

Sjekk verktøyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Se etter feiljusteringer, om deler har satt seg fast eller har gått i stykker, skadede deksler og brytere eller andre forhold som kan påvirke bruken av verktøyet. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis noen av delene er skadet så få de reparert eller byttet ut av et autorisert Black & Decker serviceverksted. Prøv aldri å reparere selv.

Trekk ut støpselet

Trekk ut støpselet når verktøyet ikke er i bruk, før du bytter noen av delene på verktøyet, tilbehør eller tilslutning og før vedlikehold.

Unngå utilsiktet start

Bær aldri verktøyet med fingeren på strømbryteren. Pass på at verktøyet er slått av når du setter i støpselet.

Ikke mislighold ledningen

Ikke bær verktøyet etter ledningen eller trekk i ledningen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje, eller skarpe kanter.

Oppbevar verktøy på et trygt sted

Når verktøyet ikke er i bruk, bør det oppbevares på et tørt sted som er låst eller høyt oppe, utenfor barns rekkevidde.

Vær nøye med vedlikeholdet

Hold verktøyet rent og bruk skarpe tilbehør for bedre prestasjon og sikrere drift. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Hold håndtakene og brytere tørre, rene og fri for olje og fett.

Reparasjoner

Dette verktøyet overholder relevante sikkerhetskrav.

Page 45

NORSK

Reparasjoner må bare utføres av autoriserte Black & Decker serviceverksteder som benytter originale reservedeler, ellers kan det være farlig å bruke utstyret.

Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jordet ledning er derfor ikke nødvendig.Kontroller at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Ekstra sikkerhetsinstruksjoner for gresstrimmere

Du finner følgende varselssymboler på verktøyet:

Ha på deg vernebriller når du bruker dette verktøyet.

Trimmertråden fortsetter å rotere i et par sekunder etter at verktøyet er slått av. Prøv aldri å tvinge tråden til å stoppe.

360˚

/20ft

Ikke tillat at barn og dyr oppholder seg nærmere arbeidsområdet enn 6 meter.

Utsett ikke verktøyet for regn eller høy fuktighet.

◆ Bruk solide sko eller støvler, slik at du beskytter føttene.

◆ Beskytt bena ved å bruke langbukser.

◆ Før du bruker verktøyet, må du sjekke at arbeidsområdet

er fritt for kvister, steiner, ledninger og andre hindringer.

◆ Bruk bare verktøyet i loddrett stilling, med trimmertråden

mot bakken. Verktøyet må aldri slås på i andre posisjoner.

◆ Beveg deg sakte når du bruker verktøyet. Husk at nyklipt

gress er fuktig og glatt.

◆ Ikke arbeid i bratte skråninger. Klipp på tvers av skråninger,

ikke opp- eller nedover.

◆ Gå aldri over grusganger mens verktøyet er i gang.

◆ Rør aldri trimmertråden mens verktøyet er i gang.

◆ Legg ikke verktøyet fra deg før trimmertråden har stoppet

fullstendig.

◆ Pass på at du bruker riktig type trimmertråd. Du må aldri

bruke trimmertråder av metall eller fiskesnøre.

◆ Pass på at du ikke berører skjærekniven for trimmertråden.

◆ Pass på at ledningen holdes i god avstand fra trimmertråden.

Pass på at du alltid vet hvor ledningen er.

Oversikt

1. Strømbryter

2. Håndtak

3. Ledningholder

4. Strøminntak

5. Støttehåndtak

6. Justeringsknapp

7. Motorhus

8. Skjærekniv for trimmertråd

9. Spolehus

10. Trimmertråd

11. Vern

Montering

Advarsel! Før monteringen, må du passe på at verktøyet er

slått av og at kontakten er trukket ut.

Montere beskyttelsen (fig. A)

◆ Fjern skruen (12) fra beskyttelsen (11).

◆ Sett beskyttelsen på maskinen som vist.

◆ Trykk beskyttelsen ned til den klikker på plass.

◆ Fest beskyttelsen med skruen.

Advarsel! Ikke bruk verktøyet med mindre vernet er satt riktig på.

Kople verktøyet til strømtilførsel

◆ Koble hunnpluggen på en egnet skjøteledning til

strøminntaket (4).

◆ Før kabelen i en sløyfe gjennom kabelholderen (3).

◆ Sett støpslet inn i et strømuttak.

Til koblede kabelenheter: Pass på at kabelen føres i en sløyfe gjennom kabelholderen før du setter støpslet i kontakten.

Advarsel! Skjøteledningen må være egnet for utendørs bruk.

Bruk

Advarsel! La verktøyet jobbe med sin egen hastighet.

Ikke overbelast det.

Stille inn verktøyet for trimming eller kantklipping (fig. B & C)

Verktøyet kan brukes i trimmerposisjon, som vist i fig. B eller i kantklipperposisjon for klipping av gress som stikker ut fra plenkanter og blomsterbed, som vist i fig. C.

Trimmermodus (fig. B)

Ved trimming skal trimmerhodet være i posisjonen vist i fig. B. Hvis ikke:

◆ Trykk inn justeringsknappen (6).

◆ Roter hodet (7) mens du utløser knappen.

◆ Når hodet er i riktig posisjon, kan knappen låses på plass.

Merk: Hodet roterer kun i én retning.

Kantklippermodus (fig. C)

Ved kantklipping skal trimmerhodet være i posisjonen vist i fig. C. Hvis ikke:

◆ Trykk inn justeringsknappen (7).

Page 46

NORSK

◆ Roter hodet (9) mens du utløser knappen.

◆ Når hodet er i riktig posisjon, kan knappen låses på plass.

Merk: Hodet roterer kun i én retning.

Start og stopp

◆ Trykk på strømbryteren (1) for å slå verktøyet på.

◆ Slipp strømbryteren for å slå verktøyet av.

Råd for optimalt resultat

Trimming

◆ Hold verktøyet som vist i fig. B.

◆ Sving trimmeren forsiktig fra side til side.

◆ Arbeid i flere omganger fra toppen av gresset hvis dette

er langt. Klipp lite om gangen.

◆ Hold verktøyet i god avstand fra harde gjenstander og

skjøre planter.

◆ Hvis verktøyet begynner å gå sakte, reduserer du

belastningen.

Kantklipping

Optimale klipperesultater oppnås for kanter som er dypere enn 50 mm.

◆ Ikke bruk verktøyet til å lage nye kanter. Bruk en kantspade

når du skal lage nye kanter.

◆ Hold verktøyet som vist i fig. C.

◆ Vil du klippe tettere, vipper du litt på verktøyet.

Generelt

◆ Du oppnår optimale klipperesultater hvis du bare klipper

tørt gress.

Vedlikehold

Verktøyet ditt er utformet for å være i drift over en lang periode med et minimum av vedlikehold. Med riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen.

Advarsel! Før alt vedlikehold må verktøyet slås av og kontakten trekkes ut.

◆ Rengjør luftinntaket på verktøyet regelmessig med en myk

børste eller en tørr klut.

◆ Rengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

◆ Rengjør trimmertråden og spolen regelmessig ved hjelp

av en myk børste eller tørr klut.

◆ Bruk en butt skrape til å fjerne gress og smuss fra

undersiden av vernet med jevne mellomrom.

Sette på en ny spole med trimmertråd (fig. D & E)

Du får spoler med trimmertråd fra din Black & Deckerforhandler (kat. nr. A6441). Komplette kassetter med en spole trimmertråd er også tilgjengelig (kat. nr. A6442).

◆ Hold tappene (13) nede, og fjern spolebeskyttelsen (14)

fra spolehuset (15) (fig. D).

◆ Ta den tomme spolen (16) ut av spoledekslet.

◆ Fjern smuss og gress fra spoledekslet og -huset.

◆ Skyv den nye spolen inn på bøssingen i spoledekslet.

Drei forsiktig på spolen til den sitter på plass.

◆ Hekte av den ene enden av trimmertråden og træ den inn

i en av åpningene (17) (fig. E). Tråden skal stikke omtrent 9 cm ut av spoledekslet.

◆ Løsne enden av den andre trimmertråden og træ den inn

i den andre åpningen. Tråden skal stikke omtrent 9 cm ut av spoledekslet.

◆ Sett tappene (13) på spoledekslet på linje med sporene (18)

i huset.

◆ Trykk dekslet på huset til det klikker på plass.

Advarsel! Hvis trimmertrådene stikker ut forbi skjærekniven (8), må de kuttes, slik at de så vidt når frem til bladet.

Surre ny tråd på en tom spole (fig. F - H)

Du kan vikle ny trimmertråd på en tom spole. Du får pakker med trimmertråd fra din Black & Decker forhandler (kat. nr. A6440).

◆ Ta den tomme spolen ut av verktøyet som forklart over.

◆ Fjern eventuell resterende trimmertråd fra spolen.

◆ Vikle først opp den nye tråden på den øverste delen av

spolen:

- Mat 2 cm trimmertråd inn i ett av hullene i øvre del av spolen, som vist.

- Surr trimmertråden opp på spolen i pilens retning. Forsikre deg om at du vikler tråden jevnt og lagvis. Ikke gå på kryss og tvers.

- Når den oppsurrede tråden når frem til innsparingene (19), kutter du den.

- Fest tråden midlertidig i sporene (20) på siden av spolen, som vist.

◆ Gjenta fremgangsmåten ovenfor for den andre trimmertråden

på nedre del av spolen. Fest tråden i de ubrukte sporene (20).

◆ Sett spolen på plass i verktøyet som forklart over. Ikke

glem å løsne trimmertråden fra sporene (20) der du festet den midlertidig.

Advarsel! Pass på at du bruker riktig type trimmertråd fra Black & Decker. Forsikre deg om at det er skjæretråd i begge seksjoner av spolen.

Problemløsing

Hvis verktøyet ikke ser ut til å fungere som det skal, følger du instruksjonene nedenfor. Løser ikke dette problemet, kontakter du et autorisert Black & Decker serviceverksted.

Page 47

NORSK

Advarsel! Før du går videre, trekker du ut støpslet.

Verktøyet går sakte

◆ Sjekk at spolehuset kan rotere fritt. Rengjør det nøye,

om nødvendig.

◆ Sjekk at skjæretråden ikke stikker mer enn 9 cm ut av

spolehuset. Hvis den gjør det, kutter du den av, slik at den når akkurat frem til skjærekniven.

Automatisk trådmating fungerer ikke

◆ Hold tappene inne, og fjern spolelokket fra huset.

◆ Løft spolen opp ca. 6 mm og trekk i skjæretråden til den

stikker 9 cm ut av huset. Hvis det ikke er nok trimmertråd igjen på spolen, installerer du en ny spole med trimmertråd som forklart ovenfor.

◆ Trykk spolen på plass, og drei den litt, til den sitter der

den skal.

◆ Sett tappene på spoledekslet på linje med sporene i huset.

◆ Trykk dekslet på huset til det klikker på plass.

◆ Hvis trimmertråden stikker lengre ut enn til skjærekniven,

kutter du den av, slik at den akkurat når frem til kniven.

Hvis den automatiske trådmatingen fremdeles ikke fungerer, kan du forsøke følgende:

◆ Rengjør spolehuset nøye.

◆ Ta ut spolen, og sjekk om hendelen kan beveges fritt.

◆ Ta ut spolen, og vikle av trimmertråden. Vikle den så jevnt

på igjen som forklart ovenfor. Sett spolen på plass som angitt.

Spolen sitter fast

◆ Hold tappene inne, og fjern spolelokket fra huset.

◆ Rengjør spolehuset nøye.

◆ Sett tappene på spoledekslet på linje med sporene i huset.

◆ Trykk dekslet på huset til det klikker på plass.

Miljø

Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet.

Tekniske data

GL546

Spenning V

230 Inn-effekt W 300 Hastighet ubelastet min

-1

9.500

Vekt kg 2,2

Samsvarserklæring for EU

GL546

Black & Decker erklærer at disse produktene overholder:

98/37/EØF, 89/336/EØF, 73/23/EØF, EN 60335, EN 55014,

EN 61000,

2000/14/EØF, Plentrimmer, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Storbritannia

Lydnivået, målt i henhold til 2000/14/EØF:

LpA (lydtrykk) 81 dB(A), LWA (akustisk effekt) 94 dB(A),

LWA (garantert) 96 dB(A)

Hånd/arm-vektet vibrasjonsverdi i henhold til EN 786: < 2,6 m/s

Kevin Hewitt

Adm. dir. for forbrukerteknikk

Spennymoor, County Durham DL16 6JG,

Storbritannia

1-10-2003

Reservdeler / reparasjoner

Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter.

Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackdecker.no samt

www.2helpU.com

Garanti

Black & Decker garanterer at produktet ikke har material- og/ eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet.

Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden.

Garantien gjelder ikke for feil som kommer av:

◆ normal slittasje

◆ feilaktig bruk eller vedlikehold (mislighold)

◆ at produktet har blitt skadet av fremmede gjenstander,

emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk.

Page 48

NORSK

Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted.

For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com

Vennligst stikk innom våre nettsider på www.blackanddecker.com for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på

www.blackanddecker.com

Page 49

DANSK

Anvendelsesområde

Denne Black & Decker græstrimmer er designet til trimning af græskanterne og til slåning af græs på begrænsede arealer. Værktøjet er kun beregnet til privat brug.

Sikkerhedsinstruktioner

◆ Advarsel! Ved brug af elværktøj skal de grundlæggende

sikkerhedsforanstaltninger altid følges, således at risikoen for brand, elektrisk stød, person- og materialeskader mindskes.

◆ Læs denne brugsanvisning igennem, inden værktøjet

tages i brug.

◆ Opbevar brugsanvisningen let tilgængeligt.

◆ Tag altid stikket ud af kontakten, før der foretages

justering, service eller vedligeholdelse.

Hold arbejdsområdet i orden

Risikoen for uheld er mindre hvis man holder orden omkring arbejdsområdet.

Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som følge af brug af værktøjet. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

Hold børnene på afstand

Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved værktøjet eller netkablet.

Klæd dig rigtigt på

Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

Personlig beskyttelse

Brug beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktøjet kan medføre støv eller flyvende partikler. Der bør bruges høreværn.

Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Den elektriske sikkerhed kan forbedres yderligere ved brug af en højfølsom (30 mA / 30 mS) fejlstrømsafbryder (RCD).

Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

Tilslut støvudsugningsudstyret

Hvis der findes enheder til tilslutningsfunktionerne støvudsugning og støvopsamling, skal man sørge for, at disse tilsluttes og bruges korrekt. OBS! Tilslut kun grovstøvsuger.

Fjern nøglerne

Kontrollér at nøgler og justérværktøj er fjernet fra værktøjet, inden det startes.

Forlængerledningen

Før brugen skal forlængerledningen efterses og udskiftes, hvis det er skadet. Ved brug af værktøjet udendørs må man kun benytte forlængerledninger, der er beregnet til udendørs brug. Der kan bruges op til 30 m forlængerledning uden at styrken forringes.

Brug det rigtige værktøj

Brugen af værktøjet er beskrevet i denne brugsanvisning. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Værktøjet må ikke forceres. Brug ikke værktøjet til formål, som det ikke er beregnet til. Brug for eksempel ikke rundsave til at save trægrene eller brænde med. Advarsel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for personskader.

Kontrollér værktøjet for skader

Kontrollér omhyggeligt værktøjet og ledningen for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og sammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. Man må aldrig forsøge selv at reparere værktøjet.

Afbryd værktøjet

Afbryd værktøjet når det er ude af brug og før udskiftning af enhver værktøjsdel, tilbehør eller andet udstyr.

Undgå utilsigtet start af værktøjet

Bær ikke værktøjet med en finger på tænd/sluk knappen. Sørg for, at værktøjet er slukket, når ledningen tilsluttes strømmen.

Vær forsigtig med ledningen

Man må aldrig bære værktøjet i ledningen eller tage det ud af stikkontakten ved at rive i ledningen. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

Opbevar værktøjet sikkert, når det ikke bruges

Når værktøjet ikke er i brug, skal det opbevares på et tørt sted, aflåst eller anbragt højt udenfor børns rækkevidde.

Vedligehold værktøjet omhyggeligt

Skærende værktøjer skal holdes skarpe og rene, for på denne måde at opnå et bedre og mere sikkert brug.

Page 50

DANSK

Følg vedligeholdelsesvejledningen samt vejledningen til udskiftning af tilbehør. Hold håndtag og knapper tørre, rene og fri for olie og fedt.

Reparationer

Dette værktøj opfylder de relevante sikkerhedskrav. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Elektrisk sikkerhed

Værktøjet er dobbelt isoleret; derfor er jordledning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på typeskiltet.

Ekstra sikkerhedsvejledning til græstrimmere

Følgende advarselssymboler findes på værktøjet:

Det anbefales at bære sikkerhedsbriller, når man arbejder med dette værktøj.

Trimmertråden fortsætter med at løbe rundt i et par sekunder, efter at der er slukket for værktøjet. Man må aldrig tvinge tråden til standsning.

360˚

/20ft

Hold mennesker og dyr mindst 6 meter fra slåområdet.

Udsæt ikke værktøjet for regn eller høj fugtighed..

◆ Bær kraftige sko til bekyttelse af fødderne.

◆ Bær lange bukser til beskyttelse af benene.

◆ Før du benytter værktøjet, skal du kontrollere, at slåområdet

er fri for pinde, sten, tråd eller andre hindringer.

◆ Brug kun værktøjet, mens du står op med trimmertråden

nede ved jorden. Tænd aldrig for værktøjet, hvis du befinder dig i nogen anden stilling.

◆ Bevæg dig langsomt med værktøjet. Vær opmærksom på,

at frisk afskåret græs er fugtigt og fedtet.

◆ Arbejd ikke på meget stejle skråninger. Arbejd på tværs af

skråninger, ikke op og ned.

◆ Man må aldrig krydse grusstier eller veje, mens værktøjet

er i gang.

◆ Man må aldrig røre ved trimmertråden, mens værktøjet er

i gang.

◆ Stil ikke værktøjet fra dig, før trimmertråden er

fuldstændigt stoppet.

◆ Brug kun den rigtige type trimmertråd. Brug aldrig

trimmertråd af metal eller fiskesnøre.

◆ Pas på, du ikke berører skærebladet til trimmertråden.

◆ Vær omhyggelig med at holde strømkablet væk fra

trimmertråden. Vær altid opmærksom på, hvor kablet er.

Oversigt

1. Afbryder

2. Håndtag

3. Kabelfastspænding

4. Stik til elkabel

5. Støttehåndtag

6. Justeringsknap

7. Motorhus

8. Skæreblad til trimmertråden

9. Spolehus

10. Trimmertråd

11. Beskyttelsesskærm

Montering

Advarsel! Før montering skal man sikre sig, at værktøjet er

slukket og taget ud af stikkontakten.

Påsætning af beskyttelsesskærmen (fig. A)

◆ Fjern skruen (12) fra beskyttelsesskærmen (11).

◆ Placér beskyttelsesskærmen på værktøjet som vist.

◆ Tryk fast på beskyttelsesskærmen, indtil den klikker på plads.

◆ Fastgør beskyttelsesskærmen med skruen.

Advarsel! Brug aldrig værktøjet, hvis beskyttelsesskærmen ikke sidder ordentligt fast.

Tilslutning af værktøjet til elnettet

◆ Sæt hunstikket på en passende forlængerledning i

elstikket (4).

◆ Sno kablet gennem kabelfastspændingen (3).

◆ Indsæt stikket i stikkontakten.

For kabler i kabelenheder: Sørg for, at kablet er snoet

gennem kabelfastspændingen, før maskinen sluttes til

stikkontakten.

Advarsel! Forlængerledningen skal være velegnet til udendørs brug.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo.

Det må ikke overbelastes.

Indstilling af værktøjet til trimnings- eller kantklipningsindstilling (fig. B & C)

Værktøjet kan bruges i trimningsindstilling som vist på fig. B eller i kantklipningsindstilling for at trimme udhængende græs langs med græsplænekanten og blomsterbedene som vist på fig. C.

Page 51

DANSK

Trimningsindstilling (fig. B)

Til trimning skal trimmerens hoved være i den position, der er vist på fig. B. Hvis den ikke er det, skal du gøre følgende:

◆ Tryk på justeringsknappen (6).

◆ Drej hovedet (7), mens knappen slippes.

◆ Når hovedet er i position, låser knappen på plads.

Bemærk: Hovedet vil kun dreje i den ene retning.

Kantklipningsindstilling (fig. C)

Til kantklipning skal trimmerens hoved være i den position, der er vist på fig. C. Hvis den ikke er det, skal du gøre følgende:

◆ Tryk på justeringsknappen (7).

◆ Drej hovedet (9), mens knappen slippes.

◆ Når hovedet er i position, låser knappen på plads.

Bemærk: Hovedet vil kun dreje i den ene retning.

Start og stop

◆ Tænd for værktøjet ved at trykke på afbryderen (1).

◆ Sluk for værktøjet ved at slippe afbryderen.

Gode råd til optimalt brug

Trimning

◆ Hold værktøjet som vist på fig. B.

◆ Sving trimmeren blødt fra side til side.

◆ Hvis du arbejder i højt græs, skal du slå det i flere omgange

fra toppen. Tag små afskæringer ad gangen.

◆ Hold værktøjet væk fra hårde objekter og sarte planter.

◆ Hvis værktøjet begynder at køre langsomt,

skal belastningen reduceres.

Kantklipning

Du opnår de mest optimale klipningsresultater på kanter, der er dybere end 50 mm.

◆ Brug ikke værktøjet til at lave kanter med. Brug i stedet en

kantspade.

◆ Før værktøjet som vist på fig. C.

◆ Stil værktøjet skråt, hvis du vil lave en tættere klipning.

Generelt

◆ Hvis du vil opnå optimale klipperesultater, skal du kun

klippe, når græsset er tørt.

Vedligeholdelse

Værktøjet er beregnet til at være i drift gennem en længere periode med minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Advarsel! Før udførelse af vedligeholdelsesarbejde skal værktøjet slukkes og tages ud af stikkontakten.

◆ Man skal regelmæssigt rengøre værktøjets

ventilationshuller med en blød børste eller en tør klud.

◆ Rens med jævne mellemrum motorhuset med en fugtig

klud. Der må ikke bruges slibemidler eller

opløsningsmidler.

◆ Rens regelmæssigt trimmertråden og spolen med en blød

børste eller en tør klud.

◆ Brug jævnligt en stump skraber til at fjerne græs og snavs

fra undersiden af beskyttelsesskærmen.

Isætning af en ny trimmertråd-spole (fig. D & E)

Nye spoler med trimmertråd kan fås hos din Black & Deckerforhandler (cat. no. A6441). Desuden kan man få en hel kassette med en spole med trimmertråd (cat. no. A6442).

◆ Tryk tapperne (13) ind og hold dem, og fjern spoledækslet

(14) fra huset (15) (fig. D).

◆ Fjern den tomme spole (16) fra spoledækslet.

◆ Fjern al snavs og græs fra spoledækslet og -huset.

◆ Tag den nye spole, og skub den på navet i spoledækslet.

Drej spolen let, til den sidder fast.

◆ Klip enden af en af trimmertrådene, og stik den ind

gennem et af øjerne (17) (fig. E). Tråden skal stikke

ca. 9 cm ud fra spoledækslet.

◆ Klip enden af den anden trimmertråd, og før den ind

gennem det andet øje. Tråden skal stikke ca. 9 cm ud fra

spoledækslet.

◆ Tilpas tapperne (13) på spoledækslet til hullerne (18)

i huset.

◆ Skub dækslet på huset, indtil det klikker sikkert på plads.

Advarsel! Hvis trimmertrådene stikker ud på den anden side af skærebladet på trimmeren (8), skal de skæres af, så de netop når skærebladet.

Sådan snos en ny tråd på en tom spole (fig. F – H)

Du kan sno en ny trimmertråd på en tom spole. Nye pakker med trimmertråd kan fås hos din Black & Decker-forhandler (cat. no. A6440).

◆ Fjern den tomme spole fra værktøjet som beskrevet

ovenfor.

◆ Fjern al resterende trimmertråd fra spolen.

◆ Vind den nye tråd på den yderste del af spolen først:

- Stik 2 cm af trimmertråden ind i en af rillerne i den øverste del af spolen som vist.

- Sno trimmertråden på spolen i pilens retning. Sørg for at sno tråden pænt og i lag. Lav ikke vindinger på kryds og tværs.

- Når den vundne trimmertråd er nået til markeringerne (19), skæres tråden af.

- Sæt tråden midlertidigt ind i rillerne (20) på den ene side af spolen som vist.

Page 52

DANSK

◆ Gentag ovenstående procedure for den anden trimmertråd

på den nederste del af spolen. Parkér tråden i de ubenyttede riller (20).

◆ Fortsæt som beskrevet ovenfor med at sætte spolen på

værktøjet. Glem ikke at løsne trimmertråden fra de riller, hvor den er placeret (20).

Advarsel! Brug kun den rigtige type trimmertråd fra Black & Decker. Sørg for, at der er trimmertråd i begge dele af spolen.

Fejlfinding

Hvis værktøjet ikke virker korrekt, skal du gøre følgende. Hvis dette ikke løser problemet, kontakt et Black & Decker servicecenter.

Advarsel! Afbryd værktøjet, før du fortsætter.

Værktøjet kører langsomt

◆ Kontrollér, at spolehuset kan rotere frit. Rens det eventuelt.

◆ Kontrollér, at trimmertråden ikke stikker mere end 9 cm ud

fra spolehuset. Hvis det er tilfældet, skal den skæres af, så den netop når skærebladet til trimmertråden.

Den automatiske trådføder virker ikke

◆ Hold tapperne inde, og fjern spoledækslet fra huset.

◆ Løft spolen ca. 6 mm, og træk i trimmertråden, til den

stikker 9 cm ud fra huset. Hvis der ikke er tilstrækkelig meget tråd på spolen, skal du indsætte en ny spole trimmertråd som beskrevet ovenfor.

◆ Skub spolen på plads igen, og drej den let, indtil den

sidder fast.

◆ Tilpas tapperne på spoledækslet til hullerne i huset.

◆ Skub dækslet på huset, indtil det klikker sikkert på plads.

◆ Hvis trimmertråden stikker ud på den anden side af

skærebladet på trimmeren, skal den skæres af, så den netop når skærebladet.

Hvis den automatiske trådføder stadig ikke virker, kan du prøve følgende:

◆ Rens omhyggeligt spolehuset.

◆ Fjern spolen, og kontrollér, at armen kan bevæge sig frit.

◆ Fjern spolen, og sno trimmertråden af. Vind den derefter

pænt på spolen igen som beskrevet ovenfor. Sæt spolen på plads igen som beskrevet.

Spolen er blokeret

◆ Hold tapperne inde, og fjern spoledækslet fra huset.

◆ Rens omhyggeligt spolehuset.

◆ Tilpas tapperne på spoledækslet til hullerne i huset.

◆ Skub dækslet på huset, indtil det klikker sikkert på plads.

Miljø

Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det på den genbrugsstation, der findes i din kommune eller der hvor værktøjet er købt.

Tekniske data

GL546

Spænding V

230 Motoreffekt W 300 Ubelastet hastighed min

-1

9.500

Vægt kg 2,2

EU overensstemmelseserklæring

GL546

Black & Decker erklærer, at disse produkter er

i overensstemmelse med følgende:

98/37/EØF, 89/336/EØF, 73/23/EØF, EN 60335, EN 55014,

EN 61000, 2000/14/EØF, Græstrimmer, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Storbritannien

Lydniveauet i henhold til 2000/14/EØF:

LpA (lydtryk) 81 dB(A), LWA (akkustisk kraft) 94 dB(A),

LWA (garanteret) 96 dB(A)

Hånd/arm vægtet vibrationsværdi i henhold til EN 786:

< 2,6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Storbritannien

1-10-2003

Reservedele / reparationer

Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside

www.blackdecker.dk samt www.2helpU.com

Garanti

Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

Page 53

DANSK

Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden.

Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med:

◆ normal slitage

◆ uheldige følger efter unormal anvendelse af værktøjet

◆ overbelastning, hærværk eller overdrevent intensivt brug

af værktøjet

◆ ulykkeshændelse

Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted.

For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com

Gå venligst ind på vores website www.blackanddecker.com for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen

www.blackanddecker.com

Page 54

SUOMI

Käyttötarkoitus

Black & Decker -nurmikonviimeistelijä on suunniteltu nurmikon reunojen viimeistelyyn ja nurmikon leikkaukseen ahtaissa paikoissa. Kone on tarkoitettu kotikäyttöön.

Turvallisuusohjeet

◆ Varoitus! Sähkötyökaluja käytettäessä on aina

noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni.

◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

◆ Irrota pistoke virtalähteestä ennen kuin säädät, puhdistat

tai huollat konetta.

Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

Ajattele työskentelyalueen vaikutusta työhösi

Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon.

Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

Suojavaatetus

Käytä suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Käytä kuulosuojaimia.

Suojaudu sähköiskuilta

Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Sähköistä turvallisuutta voidaan parantaa käyttämällä erittäin herkkää (30 mA / 30 mS) vikavirtasuojaa.

Älä kurottele

Seiso aina tukevasti ja tasapainossa.

Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

Kiinnitä työstökappale kunnolla

Käytä ruuvipuristinta tai -kappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

Liitä pölynpoistolaite

Jos koneessa on liitäntä pölynpoisto- ja pölynkeräyslaitteistolle tulee sellainen kiinnittää ja käyttää oikein. HUOM! Liitä koneeseen ainoastaan teollisuuspölynimuri.

Poista avaimet

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

Jatkojohdot

Tarkista jatkojohto ennen käyttöä, ja vaihda vaurioitunut johto uuteen. Käytettäessä konetta ulkona tulee käyttää vain ulkokäyttöön soveltuvia jatkojohtoja. Jopa 30 m:n pituista jatkojohtoa voidaan käyttää tehon vähenemättä.

Käytä oikeaa konetta

Älä käytä konetta muihin töihin, kuin mihin se on tarkoitettu. Älä käytä pientä konetta työssä, joka vaatii tehokkaamma työkalun. Älä ylikuormita konetta. Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa pyörösahalla oksia tai polttopuita. Varoitus! Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden.

Tarkista, että kone on kunnossa

Tarkista ennen käyttöä, ettei kone tai sähköjohto ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen tai se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse.

Irrota kone virtalähteestä

Irrota kone virtalähteestä, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa.

Vältä tahatonta käynnistämistä

Älä koskaan kanna konetta sormet kiinni virrankatkaisijassa. Varmista, että kone on pois päältä, ennen kuin kytket sen virtalähteeseen.

Huolehdi johdon kunnosta

Älä koskaan kanna konetta johdosta äläkä irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

Säilytä konetta oikein

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

Hoida työkalua huolellisesti

Pidä työkalu puhtaana ja käytä teräviä teriä tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä virrankatkaisija ja kädensijat kuivina ja puhtaina öljystä ja rasvasta.

Korjaukset

Tämä kone täyttää voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia. Muussa tapauksessa käyttäjä saattaa joutua vaaratilanteeseen.

Page 55

SUOMI

Sähköinen turvallisuus

Tämä kone on kaksoiseristetty; siksi ei tarvita erillistä maadoitusta. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Lisäturvallisuusohjeet nurmikonviimeistelijälle

Koneessa on seuraavat varoitusmerkit:

Käytä suojalaseja konetta käyttäessäsi.

Leikkuulanka jatkaa pyörimistään lyhyen aikaa koneen sammutuksen jälkeen. Älä koskaan yritä pysäyttää lankaa, vaan anna sen pysähtyä itsestään.

360˚

/20ft

Työskentele vähintään 6 m:n etäisyydellä ihmisistä ja eläimistä.

Älä altista konetta sateelle tai kosteudelle.

◆ Suojele jalkojasi käyttämällä tukevia kenkiä tai saappaita.

◆ Käytä pitkiä housuja suojataksesi jalkoja.

◆ Tarkista ennen koneen käyttöä, ettei työskentelyalueella

ole oksia, kiviä, metallilankaa tai muita esteitä.

◆ Käytä konetta vain pystysuorassa asennossa leikkuulanka

lähellä maata. Älä koskaan käynnistä konetta missään muussa asennossa.

◆ Liiku hitaasti, kun käytät konetta. Muista, että juuri

leikattu ruoho on kosteaa ja liukasta.

◆ Älä työskentele jyrkissä rinteissä. Työskentele rinteen

leveydeltä, älä ylös ja alas rinnettä.

◆ Älä koskaan kuljeta konetta sora- tai hiekkateiden yli

langan pyöriessä.

◆ Älä koskaan kosketa leikkuulankaa koneen ollessa käynnissä.

◆ Älä laita konetta maahan, ennen kuin leikkuulanka on

täysin pysähtynyt.

◆ Käytä ainoastaan oikean tyyppistä leikkuulankaa. Älä

koskaan käytä metallista leikkuulankaa tai ongensiimaa.

◆ Älä koske langan leikkuuterään.

◆ Pidä sähköjohto pois leikkuulangan tieltä. Varmista,

että tiedät aina johdon sijainnin.

Yleiskatsaus

1. Virrankatkaisija

2. Kädensija

3. Johtopidätin

4. Virransyöttöliitäntä

5. Lisäkädensija

6. Säätönäppäin

7. Moottorikotelo

8. Langan leikkuuterä

9. Kelakotelo

10. Leikkuulanka

11. Suoja

Kokoaminen

Varoitus! Ennen kokoamista varmista, että kone on pois

päältä eikä sitä ole liitetty virtalähteeseen.

Suojan kiinnittäminen (kuva A)

◆ Irrota ruuvi (12) suojasta (11).

◆ Aseta suoja koneeseen kuvan osoittamalla tavalla.

◆ Paina suojaa lujasti, kunnes se napsahtaa paikalleen.

◆ Kiinnitä suoja ruuvilla.

Varoitus! Älä koskaan käytä konetta, jos suojaa ei ole kiinnitetty oikein paikalleen.

Koneen liittäminen verkkovirtaan

◆ Kiinnitä sopivan jatkojohdon naarasliitin

virransyöttöliitäntään (4).

◆ Kierrä johto johdon pidikkeen kautta (3).

◆ Laita pistoke virtalähteeseen.

Langoitetuille johtoyksiköille: Varmista, että johto on kierretty johdon pidikkeen kautta ennen kuin kiinnität johdon verkkovirtaan.

Varoitus! Jatkojohdon tulee olla ulkokäyttöön tarkoitettu.

Käyttö

Varoitus! Anna koneen käydä omaan tahtiinsa.

Älä ylikuormita sitä.

Koneen asettaminen viimeistely- tai reunaleikkuuasentoon (kuvat B & C)

Konetta voidaan käyttää joko viimeistelyyn kuten kuvassa B tai reunaleikkuuseen ruohon leikkaamiseksi nurmikon ja kukkapenkkien reunoilta kuten kuvassa C.

Viimeistely (kuva B)

Viimeistelyä varten leikkuupään tulee olla kuvan B mukaisessa asennossa. Jos näin ei ole, toimi seuraavasti:

◆ Paina säätönäppäintä (6).

◆ Kierrä päätä (7) samalla kun vapautat näppäimen.

◆ Kun leikkuupää on kohdallaan, painike lukkiutuu

paikalleen.

Huomautus: Pää kiertyy vain yhteen suuntaan.

Page 56

SUOMI

Reunaleikkuu (kuva C)

Reunaleikkuuta varten leikkuupään tulee olla kuvan C mukaisessa asennossa. Jos näin ei ole, toimi seuraavasti:

◆ Paina säätönäppäintä (7).

◆ Kierrä päätä (9) samalla kun vapautat näppäimen.

◆ Kun leikkuupää on kohdallaan, painike lukkiutuu paikalleen.

Huomautus: Pää kiertyy vain yhteen suuntaan.

Käynnistys ja pysäytys

◆ Käynnistä kone painamalla virrankatkaisijaa (1).

◆ Sammuta kone päästämällä irti virrankatkaisijasta.

Vinkkejä parhaimman tuloksen saamiseksi

Viimeistely

◆ Pidä konetta kuten kuvassa B.

◆ Käännä kevyesti leikkuria puolelta toiselle.

◆ Leikkaa pitkää ruohoa asteittain ylhäältä lähtien.

Leikkaa vain vähän kerrallaan.

◆ Vältä kovia esineitä tai hentoja kasveja.

◆ Jos kone alkaa käydä hitaasti, vähennä kuormitusta.

Reunaleikkuu

Parhaimman tuloksen saa reunoissa, jotka ovat yli 50 mm syviä.

◆ Älä tee reunoja koneella. Tee reunat käyttäen sopivaa

lapiota.

◆ Ohjaa konetta kuten kuvassa C.

◆ Jos haluat leikata lähempää, kallista konetta hieman.

Yleiset tiedot

◆ Paras leikkuutulos saadaan leikkaamalla kuivaa ruohoa.

Huolto

Kone on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyttää suorituskykynsä.

Varoitus! Ennen huoltoa ja puhdistusta tulee koneen olla pois päältä ja irti virtalähteestä.

◆ Puhdista työkalun ilma-aukot säännöllisesti pehmeällä

harjalla tai kuivalla rievulla.

◆ Puhdista työkalun kuori säännöllisesti kostealla

siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita.

◆ Puhdista leikkuulanka ja kela säännöllisesti pehmeällä

harjalla tai kuivalla rievulla.

◆ Poista ruoho ja lika säännöllisesti suojan alapuolelta

tylsällä kaapimella.

Uuden lankakelan kiinnittäminen (kuva D & E)

Uusia lankakeloja myyvät Black & Decker –tuotteiden jälleenmyyjät (tuotenro A6441). Saatavilla on myös lankakelakasettipakkauksia (tuotenro A6442).

◆ Pidä kelan suojuksen kielekkeitä (13) painettuna ja poista

kelan suojus (14) kotelosta (15) (kuva D).

◆ Poista tyhjä kela (16) kelan suojuksesta.

◆ Poista kaikki lika ja ruoho kelan suojuksesta ja kotelosta.

◆ Paina uusi kela suojuksen keskiöön. Kierrä kelaa hieman,

kunnes se kiinnittyy kunnolla paikalleen.

◆ Löysää leikkuulangan toista päätä kelalta ja vie se reikään

(17) (kuva E). Lankaa täytyy tulla ulos kelan suojuksesta noin 9 cm.

◆ Löysää toisen leikkuulangan toista päätä kelalta ja vie se

toiseen reikään. Lankaa täytyy tulla ulos kelan suojuksesta noin 9 cm.

◆ Kohdista kelan suojuksen kielekkeet (13) kotelon reikiin (18).

◆ Paina suojus koteloon, kunnes se napsahtaa kiinni

paikalleen.

Varoitus! Jos leikkuulankaa ylettyy leikkuuterän (8) yli, leikkaa lanka lyhyemmäksi niin, että se on terän kohdalla.

Uuden langan kiertäminen tyhjään kelaan (kuva F - H)

Tyhjään kelaan on mahdollista kiertää uusi leikkuulanka. Lankapakkauksia myyvät Black & Decker –tuotteiden jälleenmyyjät (tuotenro A6440).

◆ Poista tyhjä kela koneesta aiempien ohjeiden mukaisesti.

◆ Poista kaikki vanha leikkuulanka kelasta.

◆ Kierrä ensiksi uusi lanka kelan ylimmäiseen osaan:

- Syötä 2 cm leikkuulankaa yhteen kelan yläosan urista kuvan mukaisesti.

- Kierrä leikkuulanka kelalle nuolen suuntaan. Kierrä lankaa tasaisesti eri kerroksiin. Älä kierrä sitä ristiin.

- Kun leikkuulankaa on kierretty syvennykseen (19) asti, katkaise lanka.

- Aseta lanka väliaikaisesti uriin (20) kelan toisella puolella kuvan mukaisesti.

◆ Toista edellinen toimenpide toiselle leikkuulangalle

kiertämällä se kelan alaosaan. Aseta lanka väliaikaisesti vapaana oleviin uriin (20).

◆ Kiinnitä kela koneeseen aikaisempien ohjeiden

mukaisesti. Muista irrottaa leikkuulanka urista (20).

Varoitus! Käytä vain Black & Deckerin suosittelemaa leikkuulankaa. Varmista, että kelan molemmissa osissa on leikkuulankaa.

Page 57

SUOMI

Vianmääritys

Jos kone ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos kone ei tästä huolimatta toimi, ota yhteyttä valtuutettuun Black & Deckerin huoltopisteeseen.

Varoitus! Irrota kone virtalähteestä, ennen kuin jatkat.

Kone käy hitaasti

◆ Tarkista, että kelan kotelo pääsee pyörimään esteettä.

Puhdista se varovasti tarvittaessa.

◆ Tarkista, että leikkuulankaa ei tule ulos kelan kotelosta yli

9 cm. Jos tulee, katkaise lanka niin, että se tulee lähemmäksi leikkuuterää.

Automaattinen langansyöttö ei toimi

◆ Pidä kielekkeitä painettuna ja poista kelan suojus kotelosta.

◆ Nosta kelaa noin 6 mm ja vedä leikkuulankaa, kunnes sitä

tulee ulos kotelosta 9 cm. Jos kelalla ei ole tarpeeksi leikkuulankaa, asenna uusi leikkuulankakela aikaisempien ohjeiden mukaan.

◆ Paina kela takaisin ja pyöritä sitä hieman, kunnes se

asettuu paikalleen.

◆ Kohdista kelan suojuksen kielekkeet kotelon reikiin.

◆ Paina suojus koteloon, kunnes se napsahtaa kiinni paikalleen.

◆ Jos leikkuulankaa tulee ulos leikkuuterän yli, katkaise

lanka niin, että se juuri saavuttaa terän.

Jos automaattinen langansyöttö ei vieläkään toimi, kokeile seuraavia toimenpiteitä:

◆ Puhdista kelan kotelo huolellisesti.

◆ Poista kela ja tarkista, että sen vipu pääsee liikkumaan

esteettä.

◆ Poista kela, pura leikkuulanka kelalta ja kierrä se sitten

tasaisesti takaisin aikaisempien ohjeiden mukaisesti. Laita kela takaisin aikaisempien ohjeiden mukaisesti.

Kela on jumiutunut

◆ Pidä kielekkeitä painettuna ja poista kelan suojus kotelosta.

◆ Puhdista kelan kotelo huolellisesti.

◆ Kohdista kelan suojuksen kielekkeet kotelon reikiin.

◆ Paina suojus koteloon, kunnes se napsahtaa kiinni

paikalleen.

Ympäristö

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen.

Tekniset tiedot

GL546

Jännite V

230 Ottoteho W 300 Kuormittamaton nopeus min

-1

9.500

Paino kg 2,2

EU:n yhdenmukaisuusilmoitus

GL546

Black & Decker vakuuttaa näiden tuotteiden olevan seuraavien

standardien vaatimusten mukaisia:

98/37/EC, 89/336/EEC, 73/23/EEC, EN 60335, EN 55014,

EN 61000,

2000/14/EC, Nurmikonviimeistelijä, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, Iso-Britannia

Melutaso, mitattu 2000/14/EC:n mukaisesti:

LpA (äänenpaine) 81 dB(A), LWA (ääniteho) 94 dB(A),

LWA (taattu) 96 dB(A)

Käden painotettu tärinäarvo EN 786:n mukaisesti: < 2,6 m/s

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Iso-Britannia

1-10-2003

Korjaukset / varaosat

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta.

Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackdecker.fi

Takuu

Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan.

Page 58

SUOMI

Takuu ei kata vikoja, jotka johtuvat koneen

◆ normaalista kulumisesta

◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta

◆ vahingoittamisesta vieraalla esineellä tai aineella tai

onnettomuustapauksessa.

Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot.

Voit vierailla verkkosivullamme www.blackanddecker.com rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta

www.blackanddecker.com

Page 59

∂§§∏¡π∫∞

EÓ‰Â‰ÂÈÁÌ¤ÓË ¯Ú‹ÛË

∏ МЛ¯·У‹ КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘ ЩЛ˜ Black & Decker ¤¯ВИ Ы¯В‰И·ЫЩВ› БИ· ЩФ КИУ›ЪИЫМ· ¯ﬁЪЩФ˘ О·И ¿ОЪˆУ (МФЪУЩФ‡Ъ·), О·ıТ˜ О·И БИ· ЩЛУ ОФ‹ ¯ﬁЪЩФ˘ ЫВ ВЪИФЪИЫМ¤УФ˘˜ ¯ТЪФ˘˜. ∞˘ЩФ ЩФ ВЪБ·ПВ›Ф ЪФФЪ›˙ВЩ·И МﬁУФ БИ· ВЪ·ЫИЩВ¯УИО‹ ¯Ъ‹ЫЛ.

√‰ËÁ›Â˜ ·ÛÊ·ÏÂ›·˜

◆

¶ÚÔÛÔ¯‹! ∫·Щ¿ ЩЛ ¯Ъ‹ЫЛ ВЪБ·ПВ›ˆУ Ф˘ ЩЪФКФ‰ФЩФ‡УЩ·И МВ ЛПВОЩЪИОﬁ ЪВ‡М·, ı· Ъ¤ВИ ¿УЩ· У· П·М‚¿УФУЩ·И ФИ ‚·ЫИО¤˜ ЪФК˘П¿НВИ˜ ·ЫК·ПВ›·˜, БИ· ЩФУ ВЪИФЪИЫМﬁ ЩФ˘ ОИУ‰‡УФ˘ ˘ЪО·БИ¿˜, ЛПВОЩЪФПЛН›·˜, ЫˆМ·ЩИОТУ ‚П·‚ТУ О·И ˘ПИОТУ ˙ЛМИТУ.

◆

¶ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ВЪБ·ПВ›Ф ‰И·‚¿ЫЩВ ЪФЫВ¯ЩИО¿ ЩИ˜ ·Ъ·О¿Щˆ Ф‰ЛБ›В˜.

◆

º˘Ï¿ÍÙÂ ÙÈ˜ Ô‰ËÁ›Â˜ Î·Ï¿.

◆

∞ÔÛ˘Ó‰¤ÛÙÂ ÙÔ ÂÚÁ·ÏÂ›Ô ·ﬁ ÙËÓ Ú›˙· ÚÈÓ ÚÔ¯ˆÚ‹ÛÂÙÂ ÛÂ ÂÚÁ·Û›Â˜ Ú‡ıÌÈÛË˜, Û¤Ú‚È˜ ‹ Û˘ÓÙ‹ÚËÛË˜.

¢È·ÙËÚÂ›ÙÂ Î·ı·Úﬁ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜

∞О·Щ¿ЫЩ·ЩФИ ¯ТЪФИ О·И ¿БОФИ ВБО˘МФУФ‡У О›У‰˘УФ ЩЪ·˘М·ЩИЫМФ‡.

§¿‚ВЩВ ˘‘ ﬁ„Л ЩИ˜ ВИ‰Ъ¿ЫВИ˜ ЩФ˘ ВЪИ‚¿ППФУЩФ˜

ªЛУ ВОı¤ЩВЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ ˘БЪ·Ы›·. ºЪФУЩ›ЫЩВ Л ВЪИФ¯‹ ВЪБ·Ы›·˜ У· В›У·И О·П¿ КˆЩИЫМ¤УЛ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ·У ˘¿Ъ¯ВИ О›У‰˘УФ˜ У· ЪФОПЛıВ› ˘ЪО·БИ¿ ‹ ¤ОЪЛНЛ, .¯. ОФУЩ¿ ЫВ В‡КПВОЩ· ˘БЪ¿ О·И ·¤ЪИ·.

∫Ú·Ù¿ÙÂ Ù· ·È‰È¿ ÛÂ ·ﬁÛÙ·ÛË

ªЛУ ВИЩЪ¤ВЩВ ЫВ ·И‰И¿, ВИЫО¤ЩВ˜ ‹ ˙Т· У· ПЛЫИ¿˙Ф˘У ЫЩФ ¯ТЪФ ВЪБ·Ы›·˜ ‹ У· ·ББ›˙Ф˘У ЩФ ВЪБ·ПВ›Ф ‹ ЩФ О·ПТ‰ИФ ЩЪФКФ‰ФЫ›·˜.

ºÔÚ¿ÙÂ Ù· Î·Ù¿ÏÏËÏ· ÚÔ‡¯· ÂÚÁ·Û›·˜

ªЛ КФЪ¿ЩВ К·Ъ‰И¿ ЪФ‡¯· ‹ ОФЫМ‹М·Щ·. А¿Ъ¯ВИ Иı·УﬁЩЛЩ· У· И·ЫЩФ‡У ЫВ ОИУФ‡МВУ· М¤ЪЛ МЛ¯·УТУ. °И· ˘·›ıЪИВ˜ ВЪБ·Ы›В˜ Ы˘УИЫЩТУЩ·И П·ЫЩИ¯¤УИ· Б¿УЩИ· О·И ˘Ф‰‹М·Щ· Ф˘ ‰В БПИЫЩЪФ‡У. E¿У ¤¯ВЩВ М·ОЪИ¿ М·ППИ¿ КФЪ¿ЩВ ЪФЫЩ·ЩВ˘ЩИОﬁ ‰И¯Щ¿ОИ.

∞ЩФМИО‹ ЪФЫЩ·Ы›·

ºФЪ¤ЫЩВ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿. ºФЪ¤ЫЩВ М¿ЫО· ЪФЫТФ˘ ‹ ЪФЫЩ·Ы›·˜ ·ﬁ ЩЛ ЫОﬁУЛ, ЫЩИ˜ ВЪИЩТЫВИ˜ Ф˘ Л ВЪБ·Ы›· ВУ‰¤¯ВЩ·И У· ЪФО·П¤ЫВИ ЩЛУ ·Ъ·БˆБ‹ ЫОﬁУЛ˜ ‹

·ÈˆÚÔ‡ÌÂÓˆÓ ÛˆÌ·ÙÈ‰›ˆÓ. ºÔÚ¿ÙÂ ˆÙ·Û›‰Â˜.

§¿‚ВЩВ ЩИ˜ О·Щ¿ППЛПВ˜ ЪФК˘П¿НВИ˜ БИ· ЩФ ВУ‰В¯ﬁМВУФ ЛПВОЩЪФПЛН›·˜

∞ФК‡БВЩВ ЩЛ ЫˆМ·ЩИО‹ В·К‹ МВ БВИˆМ¤УВ˜ ‹ Ы˘У‰В‰ВМ¤УВ˜ МВ ЩФ ¤‰·КФ˜ ВИК¿УВИВ˜ (.¯. ЫˆП‹УВ˜, „˘БВ›·, ‚Ъ·ЫЩ‹ЪВ˜ О·И „˘БВ›·). ∏ ЛПВОЩЪИО‹ ·ЫК¿ПВИ· МФЪВ› У· ‚ВПЩИˆıВ› ·У ¯ЪЛЫИМФФИЛıВ› Ы˘ЫОВ˘‹ ·Ъ·М¤УФУЩФ˜ ЪВ‡М·ЩФ˜ (RCD) ˘„ЛП‹˜ В˘·ИЫıЛЫ›·˜ (30 mA / 30 mS).

ªË ÛÎ‡‚ÂÙÂ ¿Ú· ÔÏ‡

ºЪФУЩ›ЫЩВ ¿УЩФЩВ У· ¤¯ВЩВ ЩЛУ О·Щ¿ППЛПЛ ЫЩ¿ЫЛ О·И У· ‰И·ЩЛЪВ›ЩВ ЩЛУ ИЫФЪЪФ›· Ы·˜.

¡· В›ЫЩВ ¿УЩ· ЪФЫВОЩИОФ›

¶·Ъ·ОФПФ˘ıВ›ЩВ ЩЛУ ВЪБ·Ы›· Ы·˜. EУВЪБВ›ЩВ ПФБИО¿.

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФ˜.

™ЩЛЪ›НЩВ МВ ·ЫК·П‹ ЩЪﬁФ ЩФ ·УЩИОВ›МВУФ ЫЩФ ФФ›Ф ВЪБ¿˙ВЫЩВ

ГЪЛЫИМФФИВ›ЫЩВ ЫКИБОЩ‹ЪВ˜ ‹ М¤ББВУЛ БИ· ЩФ ЫОФﬁ ·˘Щﬁ. ∏ М¤ıФ‰Ф˜ ·˘Щ‹ В›У·И ·ЫК·П¤ЫЩВЪЛ О·И ВПВ˘ıВЪТУВИ О·И Щ· ‰˘ﬁ Ы·˜ ¯¤ЪИ· БИ· ЩФ ¯ВИЪИЫМﬁ ЩФ˘ ВЪБ·ПВ›Ф˘.

™˘Ó‰¤ÛÙÂ ÙË Û˘ÛÎÂ˘‹ ·Ê·›ÚÂÛË˜ ÛÎﬁÓË˜

E¿Ó ·Ú¤¯ÔÓÙ·È Û˘ÛÎÂ˘¤˜ ÁÈ· ÙË Û‡Ó‰ÂÛË Û˘ÛÎÂ˘ÒÓ

·Ê·›ÚÂÛË˜ Î·È Û˘ÏÏÔÁ‹˜ ÛÎﬁÓË˜, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ë Û‡Ó‰ÂÛË Î·È Ë ¯Ú‹ÛË ÙÔ˘˜ Á›ÓÂÙ·È ÌÂ ÙÔÓ ÂÓ‰Â‰ÂÈÁÌ¤ÓÔ ÙÚﬁÔ.

∞ФМ·ОЪ‡УВЩВ ·ﬁ ЩФ МЛ¯¿УЛМ· Щ· ОПВИ‰И¿ Ф˘ ¯ЪЛЫИМФФИВ›ЩВ БИ· ЩЛ Ъ‡ıМИЫ‹ ЩФ˘

¶ЪИУ ‚¿ПВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ВЪБ·ПВ›Ф, ‚В‚·ИˆıВ›ЩВ ¿УЩ· ﬁЩИ ¤¯ВЩВ ‚Б¿ПВИ ·ﬁ ·˘Щﬁ Щ· ОПВИ‰И¿ БИ· ЩЛ Ъ‡ıМИЫ‹ ЩФ˘.

∫·ÏÒ‰È· ÂÈÌ‹Î˘ÓÛË˜

¶ÚÈÓ ÙË ¯Ú‹ÛË, ÂÈıÂˆÚ‹ÛÙÂ ÙÔ Î·ÏÒ‰ÈÔ ÂÈÌ‹Î˘ÓÛË˜ Î·È

·УЩИО·Щ·ЫЩ‹ЫЩВ ЩФ, ·У ¤¯ВИ Кı·ЪВ›. E¿У ¯ЪЛЫИМФФИВ›ЩВ ЩЛ Ы˘ЫОВ˘‹ ЫВ ˘·›ıЪИФ ¯ТЪФ, ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ О·ПТ‰И· ВИМ‹О˘УЫЛ˜ О·Щ¿ППЛП· БИ· ¯Ъ‹ЫЛ ЫВ ˘·›ıЪИФ ¯ТЪФ. ªФЪВ› У· ¯ЪЛЫИМФФИЛıВ› О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Black & Decker ¤ˆ˜ О·И 30 m ¯ˆЪ›˜ У· ЪФОПЛıВ› ·ТПВИ· ИЫ¯‡Ф˜.

ГЪЛЫИМФФИВ›ЩВ ЩФ ЫˆЫЩﬁ ВЪБ·ПВ›Ф

∏ ВУ‰В‰ВИБМ¤УЛ ¯ЪЛЫИМФФ›ЛЫЛ ·У·К¤ЪВЩ·И ЫВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ¯Ъ‹ЫВˆ˜. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ВЪБ·ПВ›· ¯·МЛП‹˜ ИЫ¯‡Ф˜ ‹ ЪФЫı‹ОВ˜ БИ· ‚·ЪИ¤˜ ВЪБ·Ы›В˜. ∆Ф ВЪБ·ПВ›Ф Ы·˜ ı· ПВИЩФ˘ЪБ‹ЫВИ ВИЩ˘¯¤ЫЩВЪ· О·И ·ЫК·П¤ЫЩВЪ· В¿У ¯ЪЛЫИМФФИЛıВ› Ы‡МКˆУ· МВ ЩЛ˜ ЪФ‰И·БЪ·К¤˜ ЩФ˘. ªЛ ˙ФЪ›˙ВЩВ ЩФ ВЪБ·ПВ›Ф.ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВЪБ·Ы›В˜ БИ· ЩИ˜ ФФ›В˜ ‰ВУ В›У·И О·Щ¿ППЛП·. °И· ·Ъ¿‰ВИБМ·, МЛ ¯ЪЛЫИМФФИВ›ЩВ ‰ИЫОФЪ›ФУФ БИ· У· Оﬁ„ВЩВ ОП·‰И¿ ‹ ОФЪМФ‡˜ ‰¤УЩЪˆУ. ¶ÚÔÛÔ¯‹! ∆ﬁЫФ Л ¯Ъ‹ЫЛ ВН·ЪЩЛМ¿ЩˆУ ‹ ЪФЫıЛОТУ ﬁЫФ О·И Л Ъ·БМ·ЩФФ›ЛЫЛ ВЪБ·ЫИТУ Ф˘ ‰ВУ Ы˘УИЫЩТУЩ·И ЫЩИ˜ Ф‰ЛБ›В˜

·˘Щ¤˜ ВБО˘МФУВ› О›У‰˘УФ ЩЪ·˘М·ЩИЫМФ‡.

EÏ¤Á¯ÂÙÂ Â¿Ó ÙÔ ÂÚÁ·ÏÂ›Ô Û·˜ ¤¯ÂÈ ‚Ï¿‚Â˜

¶ЪИУ ·ﬁ ЩЛ ¯Ъ‹ЫЛ, ВП¤БНЩВ ЪФЫВОЩИО¿ ЩФ ВЪБ·ПВ›Ф О·И ЩФ О·ПТ‰ИФ ЩЪФКФ‰ФЫ›·˜ БИ· Щ˘¯ﬁУ ˙ЛМИ¤˜. EП¤БНЩВ БИ· Щ˘¯ﬁУ О·О‹ В˘ı˘БЪ¿ММИЫЛ О·И ВМПФО‹ ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, БИ· М¤ЪЛ Ф˘ ¤¯Ф˘У Ы¿ЫВИ, БИ· Щ˘¯ﬁУ ˙ЛМИ¤˜ ЫЩФ˘˜ ЪФК˘П·ОЩ‹ЪВ˜ О·И ЩФ˘˜ ‰И·ОﬁЩВ˜, О·И БВУИО¿ О¿ıВ В›‰Ф˘˜ Ы˘Уı‹ОВ˜ ФИ ФФ›В˜ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫФ˘У ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ВЪБ·ПВ›Ф˘. µВ‚·ИˆıВ›ЩВ ﬁЩИ ЩФ ВЪБ·ПВ›Ф ПВИЩФ˘ЪБВ› О·УФУИО¿ О·И ¯ЪЛЫИМФФИВ›Щ·И БИ· ЩФ ЫОФﬁ БИ· ЩФУ ФФ›Ф ЪФФЪ›˙ВЩ·И. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ·У О¿ФИФ ВН¿ЪЩЛМ¿ ЩФ˘ ·ЪФ˘ЫИ¿˙ВИ ВП¿ЩЩˆМ·. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф, В¿У Ф ‰И·ОﬁЩЛ˜ ‰ВУ МФЪВ› У· ЩФ ı¤ЫВИ ВУЩﬁ˜ ‹ ВОЩﬁ˜ ПВИЩФ˘ЪБ›·˜. ºЪФУЩ›ЫЩВ БИ· ЩЛУ ВИЫОВ˘‹ ‹

·УЩИО·Щ¿ЫЩ·ЫЛ Щ˘¯ﬁУ ВП·ЩЩˆМ·ЩИОТУ ВН·ЪЩЛМ¿ЩˆУ ·ﬁ ВНФ˘ЫИФ‰ФЩЛМ¤УФ О¤УЩЪФ ВИЫОВ˘ТУ. ¶ФЩ¤ МЛУ ВИ¯ВИЪ‹ЫВЩВ У· ВИЫОВ˘¿ЫВЩВ ФИ ›‰ИФИ ЩФ ВЪБ·ПВ›Ф.

Page 60

∂§§∏¡π∫∞

µÁ¿ÏÙÂ ÙÔ ÂÚÁ·ÏÂ›Ô ·ﬁ ÙËÓ Ú›˙·

µБ¿ПЩВ ЩФ ВЪБ·ПВ›Ф ·ﬁ ЩЛУ Ъ›˙· ﬁЩ·У ЩФ ВЪБ·ПВ›Ф ‰ВУ ¯ЪЛЫИМФФИВ›Щ·И, ЪФЩФ‡ ·ПП¿НВЩВ ФФИФ‰‹ФЩВ ·УЩ·ПП·ОЩИОﬁ, ·ЪВПОﬁМВУФ ‹ ВН¿ЪЩЛМ· ЩФ˘ ВЪБ·ПВ›Ф˘, О·И ЪИУ ·ﬁ ЩЛ Ы˘УЩ‹ЪЛЫ‹ ЩФ˘.

∞ÔÊ‡ÁÂÙÂ ÙËÓ Ù˘¯·›· ÂÎÎ›ÓËÛË ÙÔ˘ ÂÚÁ·ÏÂ›Ô˘

ªЛ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф ¤¯ФУЩ·˜ ЩФ ‰¿ОЩ˘Пﬁ Ы·˜ ¿Уˆ ЫЩФ ‰И·ОﬁЩЛ ВОО›УЛЫЛ˜. √Щ·У ‚¿˙ВЩВ ЩЛУ Ъ›˙·, ‚В‚·ИˆıВ›ЩВ ﬁЩИ Ф ‰И·ОﬁЩЛ˜ ЩФ˘ ВЪБ·ПВ›Ф˘ В›У·И ОПВИЫЩﬁ˜.

ªЛУ О·ОФМВЩ·¯ВИЪ›˙ВЫЩВ ЩФ О·ПТ‰ИФ

¶ÔÙ¤ ÌË ÌÂÙ·Ê¤ÚÂÙÂ ÙÔ ÂÚÁ·ÏÂ›Ô ÎÚ·ÙÒÓÙ·˜ ÙÔ ·ﬁ ÙÔ Î·ÏÒ‰ÈÔ Î·È ÌËÓ ÙÔ ÙÚ·‚¿ÙÂ ·ﬁ ÙÔ Î·ÏÒ‰ÈÔ ÁÈ· Ó· ÙÔ ‚Á¿ÏÂÙÂ

·ﬁ ÙËÓ Ú›˙·. ºÚÔÓÙ›ÛÙÂ ÙÔ Î·ÏÒ‰ÈÔ Ó· ·Ú·Ì¤ÓÂÈ Ì·ÎÚÈ¿

·ﬁ ÙË ıÂÚÌﬁÙËÙ·, Ù· Ï¿‰È· Î·È ·ﬁ ·È¯ÌËÚ¤˜ ·ÎÌ¤˜.

º˘Ï¿ÁÂÙÂ Ù· ÂÚÁ·ÏÂ›· Û·˜ ÛÂ ·ÛÊ·Ï¤˜ Ì¤ÚÔ˜

∏ПВОЩЪИО¿ ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И Ъ¤ВИ У· К˘П¿ЫЫФУЩ·И ЫВ ЫЩВБУФ‡˜, ОПВИЫЩФ‡˜ ¯ТЪФ˘˜ ‹ ЫВ МВБ¿ПФ ‡„Ф˜, М·ОЪИ¿ ·ﬁ ·И‰И¿.

™˘УЩЛЪ‹ЫЩВ ЪФЫВОЩИО¿ Щ· ВЪБ·ПВ›·

ºЪФУЩ›ЫЩВ Щ· ВЪБ·ПВ›· Ы·˜ У· В›У·И ОФКЩВЪ¿ О·И О·ı·Ъ¿, ТЫЩВ У· ЪФЫК¤ЪФ˘У ˘„ЛП‹ ·ﬁ‰ФЫЛ О·И ·ЫК¿ПВИ· О·Щ¿ ЩЛ ¯Ъ‹ЫЛ ЩФ˘˜. ∞ОФПФ˘ı‹ЫЩВ ЩИ˜ Ы¯ВЩИО¤˜ Ф‰ЛБ›В˜ ЫВ ﬁЩИ ·КФЪ¿ ЩЛ Ы˘УЩ‹ЪЛЫЛ О·И ЩЛУ ·ПП·Б‹ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ. ºЪФУЩ›ЫЩВ ФИ П·‚¤˜ О·И ФИ ‰И·ОﬁЩВ˜ У· В›У·И ЫЩВБУФ›, О·ı·ЪФ› О·И ¯ˆЪ›˜ П¿‰И· ‹ БЪ¿Ы·.

EÈÛÎÂ˘¤˜

∆Ф ВЪБ·ПВ›Ф ·˘Щﬁ Ы˘ММФЪКТУВЩ·И МВ ЩИ˜ Ы¯ВЩИО¤˜ ЪФ¸Фı¤ЫВИ˜ ·ЫК·ПВ›·˜. √И ВИЫОВ˘¤˜ ı· Ъ¤ВИ У· Б›УФУЩ·И МﬁУФ ·ﬁ ВИ‰ИОВ˘М¤УФ˘˜ ЩВ¯УИОФ‡˜ О·И МВ ЩЛ ¯Ъ‹ЫЛ

·ФОПВИЫЩИО¿ БУ‹ЫИˆУ ·УЩ·ПП·ОЩИОТУ, ‰И·КФЪВЩИО¿ ˘¿Ъ¯ВИ ЩФ ВУ‰В¯ﬁМВУФ ЫФ‚·ЪФ‡ ОИУ‰‡УФ˘ БИ· ЩФ ¯Ъ‹ЫЩЛ.

∏ПВОЩЪИО‹ ·ЫК¿ПВИ·

∆Ф ВЪБ·ПВ›Ф Ы·˜ К¤ЪВИ ‰ИП‹ МﬁУˆЫЛ. ∫·Щ¿ Ы˘У¤ВИ· ‰В ¯ЪВИ¿˙ВЩ·И О·ПТ‰ИФ БВ›ˆЫЛ˜. EП¤Б¯ВЩВ ¿УЩФЩВ ·У Л Щ¿ЫЛ ЩЪФКФ‰ФЫ›·˜

·УЩИЫЩФИ¯В› ЫВ ·˘Щ‹У Ф˘ ·У·БЪ¿КВЩ·И ЫЩЛУ ИУ·О›‰· ЫЩФИ¯В›ˆУ ЩФ˘ ВЪБ·ПВ›Ф˘.

¶ЪﬁЫıВЩВ˜ Ф‰ЛБ›В˜ ·ЫК·ПВ›·˜ БИ· МЛ¯·У¤˜ КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘

¶¿Уˆ ЫЩФ ВЪБ·ПВ›Ф ˘¿Ъ¯Ф˘У Щ· ·ОﬁПФ˘ı· ЪФВИ‰ФФИЛЩИО¿ Ы‡М‚ФП·:

∫·Ù¿ ÙË ¯Ú‹ÛË ·˘ÙÔ‡ ÙÔ˘ ÂÚÁ·ÏÂ›Ô˘, Ó· ÊÔÚ¿ÙÂ ÚÔÛÙ·ÙÂ˘ÙÈÎ¿ Á˘·ÏÈ¿.

∆Ф У‹М· ОФ‹˜ ı· Ы˘УВ¯›ЫВИ У· ОИУВ›Щ·И БИ· МВЪИО¿ ‰В˘ЩВЪﬁПВЩ· МВЩ¿ ·ﬁ ЩФ Ы‚‹ЫИМФ ЩФ˘ ВЪБ·ПВ›Ф˘. ¶ФЩ¤ МЛУ ВИ¯ВИЪ‹ЫВЩВ У· КЪВУ¿ЪВЩВ ‚В‚И·ЫМ¤У· ЩФ У‹М·.

360˚

6m /20ft

ºЪФУЩ›ЫЩВ Щ· ¿ПП· ¿ЩФМ· О·ıТ˜ О·И ˙Т· У· ‚Ъ›ЫОФУЩ·И ЫВ ·ﬁЫЩ·ЫЛ ЩФ˘П¿¯ИЫЩФУ 6 m ·ﬁ ЩЛУ ВЪИФ¯‹ ОФ‹˜.

ªЛУ ·К‹УВЩВ ЩФ ВЪБ·ПВ›Ф ЫЩЛ ‚ЪФ¯‹ ‹ ЫВ ¤УЩФУЛ ˘БЪ·Ы›·.

◆

ºÔÚ¤ÛÙÂ ¯ÔÓÙÚ¿ ˘Ô‰‹Ì·Ù· ‹ ÌﬁÙÂ˜, ÁÈ· Ó· ÚÔÛÙ·Ù¤„ÂÙÂ Ù· ﬁ‰È· Û·˜.

◆

ºÔÚ¤ÛÙÂ Ì·ÎÚÈ¿ ·ÓÙÂÏﬁÓÈ· ÁÈ· Ó· ÚÔÛÙ·Ù¤„ÂÙÂ Ù· ﬁ‰È· Û·˜.

◆

¶ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ВЪБ·ПВ›Ф, ‚В‚·ИˆıВ›ЩВ ﬁЩИ ЫЩЛ ‰И·‰ЪФМ‹ ОФ‹˜ Ы·˜ ‰ВУ ˘¿Ъ¯Ф˘У ОП·‰И¿, ¤ЩЪВ˜, Ы‡ЪМ·Щ· ‹ ФФИФ‰‹ФЩВ ¿ППФ ВМﬁ‰ИФ.

◆

ГЪЛЫИМФФИВ›ЫЩВ ЩФ ВЪБ·ПВ›Ф МﬁУФ ЫЩЛУ О·Щ·ОﬁЪ˘КЛ ı¤ЫЛ, МВ ЩФ У‹М· ОФ‹˜ ОФУЩ¿ ЫЩФ ¤‰·КФ˜. ¶ФЩ¤ МЛУ

·Ó¿‚ÂÙÂ ÙÔ ÂÚÁ·ÏÂ›Ô ·Ó ‚Ú›ÛÎÂÙ·È ÛÂ ÔÔÈ·‰‹ÔÙÂ ¿ÏÏË ı¤ÛË.

◆

¡· ОИУВ›ЫЩВ ·ЪБ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф. ¡· ¤¯ВЩВ ˘ﬁ„Л Ы·˜ ﬁЩИ ЩФ КЪВЫОФОФММ¤УФ ¯ﬁЪЩФ В›У·И ˘БЪﬁ О·И БПИЫЩВЪﬁ.

◆

ªЛУ ВЪБ¿˙ВЫЩВ ЫВ ¤‰·КФ˜ МВ ·ﬁЩФМВ˜ ОП›ЫВИ˜. ¡· ОИУВ›ЫЩВ О·Щ¿ ЩФ П¿ЩФ˜ ЩЛ˜ ВИОПИУФ‡˜ ВИК¿УВИ·˜ О·И ﬁ¯И ¿Уˆ О·И О¿Щˆ О·Щ¿ ЩЛ ‰ИВ‡ı˘УЫЛ ЩЛ˜ ОП›ЫЛ˜.

◆

¶ФЩ¤ МЛ ‰И·Ы¯›˙ВЩВ МФУФ¿ЩИ· МВ ¯·П›ОИ· ‹ ‰ЪﬁМФ˘˜ ﬁЩ·У ЩФ ВЪБ·ПВ›Ф В›У·И ЫВ ПВИЩФ˘ЪБ›·.

◆

¶ФЩ¤ МЛУ ·ББ›˙ВЩВ ЩФ У‹М· ОФ‹˜ ﬁЩ·У ЩФ ВЪБ·ПВ›Ф В›У·И ЫВ ПВИЩФ˘ЪБ›·.

◆

ªЛУ ·К‹УВЩВ ЩФ ВЪБ·ПВ›Ф ЫЩФ ¤‰·КФ˜ ·Ъ¿ МﬁУФ ВКﬁЫФУ ЩФ У‹М· ОФ‹˜ ¤¯ВИ ·ОИУЛЩФФИЛıВ› ВУЩВПТ˜.

◆

¡· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ ЩФУ О·Щ¿ППЛПФ Щ‡Ф У‹М·ЩФ˜ ОФ‹˜. ¶ФЩ¤ МЛ ¯ЪЛЫИМФФИВ›ЩВ МВЩ·ППИОﬁ У‹М· ОФ‹˜ ‹ ВЩФУИ¿.

◆

¶ÚÔÛ¤ÍÙÂ Ó· ÌËÓ ·ÁÁ›ÍÂÙÂ ÙË ÏÂ›‰· ·ÔÎÔ‹˜ Ó‹Ì·ÙÔ˜.

◆

ºЪФУЩ›ЫЩВ У· ‰И·ЩЛЪВ›ЩВ ЩФ О·ПТ‰ИФ ЩЪФКФ‰ФЫ›·˜ М·ОЪИ¿

·ﬁ ÙÔ Ó‹Ì· ÎÔ‹˜. ¶ÚÔÛ¤¯ÂÙÂ ¿ÓÙ· ÙË ı¤ÛË ÙÔ˘ Î·Ïˆ‰›Ô˘.

°ÂÓÈÎ‹ EÈÛÎﬁËÛË

1. ¢È·ÎﬁÙË˜ on/off

2. §·‚‹

3. ™‡ÛÙËÌ· Û˘ÁÎÚ¿ÙËÛË˜ Î·Ïˆ‰›Ô˘

4. АФ‰Ф¯‹ О·Пˆ‰›Ф˘ ЩЪФКФ‰ФЫ›·˜

5. µÔËıËÙÈÎ‹ Ï·‚‹

6. ∫Ô˘Ì› Ú‡ıÌÈÛË˜

7. ¶ÂÚ›‚ÏËÌ· ÌÔÙ¤Ú

8. §Â›‰· ·ÔÎÔ‹˜ Ó‹Ì·ÙÔ˜

9. ¶ÂÚ›‚ÏËÌ· ÔÌ›Ó·˜

10. ¡‹Ì· ÎÔ‹˜

11. ¶ÚÔÊ˘Ï·ÎÙ‹Ú·˜

Page 61

∂§§∏¡π∫∞

™˘У·ЪМФПФБЛЫЛ

¶ÚÔÂÈ‰ÔÔ›ËÛË! ¶ÚÈÓ ·ﬁ ÙË Û˘Ó·ÚÌÔÏﬁÁËÛË, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ

ÙÔ ÂÚÁ·ÏÂ›Ô Â›Ó·È Û‚ËÛÙﬁ Î·È ﬁÙÈ ÙÔ ÊÈ˜ ÙÔ˘ ‰ÂÓ Â›Ó·È ÛÙËÓ Ú›˙·.

∆ÔÔı¤ÙËÛË ÙÔ˘ ÚÔÊ˘Ï·ÎÙ‹Ú· (ÂÈÎ. ∞)

◆

∞Ê·ÈÚ¤ÛÙÂ ÙË ‚›‰· (12) ·ﬁ ÙÔÓ ÚÔÊ˘Ï·ÎÙ‹Ú· (11).

◆

∆ÔÔıÂÙ‹ÛÙÂ ÙÔÓ ÚÔÊ˘Ï·ÎÙ‹Ú· ÛÙÔ ÂÚÁ·ÏÂ›Ô, ﬁˆ˜ Ê·›ÓÂÙ·È ÛÙËÓ ÂÈÎﬁÓ·.

◆

¶È¤ÛÙÂ Î·Ï¿ ÙÔÓ ÚÔÊ˘Ï·ÎÙ‹Ú· Ì¤¯ÚÈ Ó· ÎÔ˘ÌÒÛÂÈ ÛÙË ı¤ÛË ÙÔ˘.

◆

™ЩВЪВТЫЩВ ЩФУ ЪФК˘П·ОЩ‹Ъ· МВ ЩЛ ‚›‰·.

¶ÚÔÂÈ‰ÔÔ›ËÛË! ¶ФЩ¤ МЛ ¯ЪЛЫИМФФИВ›ЩВ ЩЛ МЛ¯·У‹, В¿У Ф ЪФК˘П·ОЩ‹Ъ·˜ ‰ВУ В›У·И ЫˆЫЩ¿ ЩФФıВЩЛМ¤УФ˜ ЫЩЛ ı¤ЫЛ ЩФ˘.

™‡У‰ВЫЛ ЩФ˘ ВЪБ·ПВ›Ф˘ ЫЩЛУ ЛПВОЩЪИО‹ ·ЪФ¯‹

◆

™˘У‰¤ЫЩВ ЩФ ıЛП˘Оﬁ КИ˜ ВУﬁ˜ О·Щ¿ППЛПФ˘ О·Пˆ‰›Ф˘ В¤ОЩ·ЫЛ˜ ЫЩЛУ ˘Ф‰Ф¯‹ О·Пˆ‰›Ф˘ ЩЪФКФ‰ФЫ›·˜ (4).

◆

¶ÂÚ¿ÛÙÂ ÙÔ Î·ÏÒ‰ÈÔ Ì›· ‚ﬁÏÙ· Ì¤Û· ·ﬁ ÙÔ Û‡ÛÙËÌ· Û˘ÁÎÚ¿ÙËÛË˜ Î·Ïˆ‰›Ô˘ (3).

◆

™˘У‰¤ЫЩВ ЩФ КИ˜ ЫВ МИ· Ъ›˙·. °И· Ы˘У‰В‰ВМ¤УВ˜ МФУ¿‰В˜ О·Пˆ‰›Ф˘: µВ‚·ИˆıВ›ЩВ ﬁЩИ ЩФ О·ПТ‰ИФ ¤¯ВИ ВЪ¿ЫВИ МИ· ‚ﬁПЩ· М¤Ы· ·ﬁ ЩФ Ы‡ЫЩЛМ· Ы˘БОЪ¿ЩЛЫЛ˜ О·Пˆ‰›Ф˘ ЪИУ Ы˘У‰¤ЫЩВ ЩФ КИ˜ ЫЩЛУ ЛПВОЩЪИО‹ ·ЪФ¯‹.

¶ÚÔÂÈ‰ÔÔ›ËÛË! ∏ ЪФ¤ОЩ·ЫЛ Ъ¤ВИ У· В›У·И О·Щ¿ППЛПЛ БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

ÃÚ‹ÛË

¶ÚÔÂÈ‰ÔÔ›ËÛË! ∞К‹ЫЩВ ЩФ ВЪБ·ПВ›Ф У· ПВИЩФ˘ЪБ‹ЫВИ МВ ЩФ

‰ИОﬁ ЩФ˘ Ъ˘ıМﬁ. ªЛУ ЩФ ˘ВЪКФЪЩТУВЩВ.

ƒ‡ıМИЫЛ ЩФ˘ ВЪБ·ПВ›Ф˘ ЫВ ПВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘ ‹ ¿ОЪˆУ (МФЪУЩФ‡Ъ·) (ВИО. B & C)

∆Ф ВЪБ·ПВ›Ф МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› ЫВ ПВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘ ﬁˆ˜ ·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. B ‹ ЫВ ПВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¿ОЪˆУ, БИ· ЩФ Оﬁ„ИМФ ЩФ˘ ЪФВН¤¯ФУЩФ˜ ¯ﬁЪЩФ˘ О·Щ¿ М‹ОФ˜ ЩФ˘ ¯ПФФЩ¿ЛЩ·, ﬁˆ˜

·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. C.

§ВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘ (ВИО. µ)

°И· ЩЛ ПВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘, Л ОВК·П‹ КИУИЪ›ЫМ·ЩФ˜ Ъ¤ВИ У· ‚Ъ›ЫОВЩ·И ЫЩЛ ı¤ЫЛ Л ФФ›· ·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. B. ∞У ‰ВУ ‚Ъ›ЫОВЩ·И ЫВ ·˘Щ‹ ЩЛ ı¤ЫЛ, Ъ˘ıМ›ЫЩВ ЩЛУ ˆ˜ ·ОФПФ‡ıˆ˜:

◆

¶È¤ÛÙÂ ÙÔ ÎÔ˘Ì› Ú‡ıÌÈÛË˜ (6).

◆

¶ВЪИЫЩЪ¤„ЩВ ЩЛУ ОВК·П‹ (7), ВУТ ·ВПВ˘ıВЪТУВЩВ ЩФ ОФ˘М›.

◆

√Ù·Ó Ë ÎÂÊ·Ï‹ ‚Ú›ÛÎÂÙ·È ÛÙËÓ ÛˆÛÙ‹ ı¤ÛË, ÙÔ ÎÔ˘Ì› ı·

·ÛÊ·Ï›ÛÂÈ.

™ЛМВ›ˆЫЛ: ∏ ОВК·П‹ ВЪИЫЩЪ¤КВЩ·И МﬁУФ ЪФ˜ МИ· О·ЩВ‡ı˘УЫЛ.

§ВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¿ОЪˆУ (ВИО. C)

°И· ЩЛ ПВИЩФ˘ЪБ›· КИУИЪ›ЫМ·ЩФ˜ ¿ОЪˆУ, Л ОВК·П‹ КИУИЪ›ЫМ·ЩФ˜ Ъ¤ВИ У· ‚Ъ›ЫОВЩ·И ЫЩЛ ı¤ЫЛ Л ФФ›· ·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. C. ∞У ‰ВУ ‚Ъ›ЫОВЩ·И ЫЩЛ ı¤ЫЛ ·˘Щ‹, Ъ˘ıМ›ЫЩВ ЩЛУ ˆ˜ ·ОФПФ‡ıˆ˜:

◆

¶È¤ÛÙÂ ÙÔ ÎÔ˘Ì› Ú‡ıÌÈÛË˜ (7).

◆

¶ВЪИЫЩЪ¤„ЩВ ЩЛУ ОВК·П‹ (9), ВУТ ·ВПВ˘ıВЪТУВЩВ ЩФ ОФ˘М›.

◆

√Ù·Ó Ë ÎÂÊ·Ï‹ ‚Ú›ÛÎÂÙ·È ÛÙËÓ ÛˆÛÙ‹ ı¤ÛË, ÙÔ ÎÔ˘Ì› ı·

·ÛÊ·Ï›ÛÂÈ.

™ЛМВ›ˆЫЛ: ∏ ОВК·П‹ ВЪИЫЩЪ¤КВЩ·И МﬁУФ ЪФ˜ МИ· О·ЩВ‡ı˘УЫЛ.

£¤ЫЛ ВУЩﬁ˜ О·И ВОЩﬁ˜ ПВИЩФ˘ЪБ›·˜

◆

°И· У· ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ВЪБ·ПВ›Ф, ·Щ‹ЫЩВ ЩФ ‰И·ОﬁЩЛ on/off (1).

◆

°И· У· ı¤ЫВЩВ ЩФ ВЪБ·ПВ›Ф ВОЩﬁ˜ ПВИЩФ˘ЪБ›·˜, ·К‹ЫЩВ ЩФ ‰И·ОﬁЩЛ on/off.

™˘М‚Ф˘П¤˜ БИ· ¿ЪИЫЩЛ ¯Ъ‹ЫЛ

ºÈÓ›ÚÈÛÌ· ¯ﬁÚÙÔ˘

◆

∫Ъ·Щ‹ЫЩВ ЩФ ВЪБ·ПВ›Ф ﬁˆ˜ ·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. B.

◆

EЪБ·ЫЩВ›ЩВ ОИУТУЩ·˜ ЩЛ МЛ¯·У‹ КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘ ·ﬁ ЩЛ М›· ПВ˘Ъ¿ ЫЩЛУ ¿ППЛ.

◆

∫·Щ¿ ЩЛУ ОФ‹ ¯ﬁЪЩФ˘ МВБ¿ПФ˘ ‡„Ф˘˜, ВЪБ·ЫЩВ›ЩВ ЫВ ФПП¿ ‰И·‰Ф¯ИО¿ ВЪ¿ЫМ·Щ· НВОИУТУЩ·˜ ·ﬁ ЩЛУ ОФЪ˘К‹. ∫ﬁ‚ВЩВ П›БФ ¯ﬁЪЩФ О¿ıВ КФЪ¿.

◆

ºЪФУЩ›ЫЩВ Л МЛ¯·У‹ У· ·Ъ·М¤УВИ М·ОЪИ¿ ·ﬁ ЫОПЛЪ¿

·УЩИОВ›МВУ· О·И ·ﬁ В˘·›ЫıЛЩ· К˘Щ¿.

◆

∞У Л МЛ¯·У‹ ·Ъ¯›ЫВИ У· ˙ФЪ›˙ВЩ·И О·И У· ОИУВ›Щ·И МВ МИОЪ‹ Щ·¯‡ЩЛЩ·, ВП·ЩЩТЫЩВ ЩФ КФЪЩ›Ф.

ºИУ›ЪИЫМ· ¿ОЪˆУ (МФЪУЩФ‡Ъ·)

∆Ф О·П‡ЩВЪФ ·ФЩ¤ПВЫМ· ОФ‹˜ ВИЩ˘Б¯¿УВЩ·И ﬁЩ·У ЩФ ‚¿ıФ˜ ЩЛ˜ МФЪУЩФ‡Ъ·˜ В›У·И МВБ·П‡ЩВЪФ ·ﬁ 50 mm.

◆

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩЛ МЛ¯·У‹ БИ· ЩЛ ‰ЛМИФ˘ЪБ›· МФЪУЩФ‡Ъ·˜. °И· У· ‰ЛМИФ˘ЪБ‹ЫВЩВ МФЪУЩФ‡Ъ·, ¯ЪЛЫИМФФИ‹ЫЩВ ¤У· ВЪБ·ПВ›Ф ‰ЛМИФ˘ЪБ›·˜ МФЪУЩФ‡Ъ·˜.

◆

∫·ıФ‰ЛБ‹ЫЩВ ЩФ ВЪБ·ПВ›Ф ﬁˆ˜ ·ВИОФУ›˙ВЩ·И ЫЩЛУ ВИО. C.

◆

°И· У· ‰И·МФЪКТЫВЩВ П›БФ ИФ ‚·ıИ¿ ОФ‹, БВ›ЪВЩВ ВП·КЪ¿ ЩФ ВЪБ·ПВ›Ф.

°ВУИО¤˜ ПЛЪФКФЪ›В˜

◆

°И· У· ВЩ‡¯ВЩВ ЩФ О·П‡ЩВЪФ ‰˘У·Щﬁ ·ФЩ¤ПВЫМ· ОФ‹˜, Оﬁ‚ВЩВ ЩФ ¯ﬁЪЩФ МﬁУФ ﬁЩ·У В›У·И ЫЩВБУﬁ.

™˘ÓÙ‹ÚËÛË

∞˘Щﬁ ЩФ ВЪБ·ПВ›Ф ¤¯ВИ Ы¯В‰И·ЫЩВ› ¤ЩЫИ ТЫЩВ У· ПВИЩФ˘ЪБВ› БИ· МВБ¿ПФ ¯ЪФУИОﬁ ‰И¿ЫЩЛМ· МВ ЩЛУ ВП¿¯ИЫЩЛ ‰˘У·Щ‹ Ы˘УЩ‹ЪЛЫЛ. ∏ ·‰И¿ПВИЩЛ О·И О·УФУИО‹ ПВИЩФ˘ЪБ›· ЩФ˘ ВЪБ·ПВ›Ф˘ ВН·ЪЩ¿Щ·И

·ﬁ ЩЛ КЪФУЩ›‰· О·И ЩФУ Щ·ОЩИОﬁ О·ı·ЪИЫМﬁ.

Page 62

∂§§∏¡π∫∞

¶ÚÔÂÈ‰ÔÔ›ËÛË! ¶ÚÈÓ ·ﬁ ÔÔÈ·‰‹ÔÙÂ ÂÚÁ·Û›· Û˘ÓÙ‹ÚËÛË˜

ÛÙÔ ÂÚÁ·ÏÂ›Ô, ı· Ú¤ÂÈ Ó· ÙÔ Û‚‹ÛÂÙÂ Î·È Ó· ÙÔ ‚Á¿ÏÂÙÂ ·ﬁ ÙËÓ Ú›˙·.

◆

¡· О·ı·Ъ›˙ВЩВ Щ·ОЩИО¿ ЩИ˜ ВБОФ¤˜ ВН·ВЪИЫМФ‡ ЩФ˘ ВЪБ·ПВ›Ф˘ Ы·˜ ¯ЪЛЫИМФФИТУЩ·˜ М·П·О‹ ‚Ф‡ЪЩЫ· ‹ ЫЩВБУﬁ ·У›.

◆

¡· О·ı·Ъ›˙ВЩВ Щ·ОЩИО¿ ЩФ ВЪ›‚ПЛМ· ЩФ˘ МФЩ¤Ъ ¯ЪЛЫИМФФИТУЩ·˜ ¤У· ˘БЪﬁ ·У›. ªЛ ¯ЪЛЫИМФФИВ›ЩВ

·ФНВЫЩИО¿ О·ı·ЪИЫЩИО¿ ‹ ˘БЪ¿ О·ı·ЪИЫМФ‡ Ф˘ ВЪИ¤¯Ф˘У ‰И·П‡ЩВ˜.

◆

∫·ı·Ъ›˙ВЩВ Щ·ОЩИО¿ ЩФ У‹М· ОФ‹˜ О·И ЩЛУ МФМ›У·, ¯ЪЛЫИМФФИТУЩ·˜ М·П·О‹ ‚Ф‡ЪЩЫ· ‹ ЫЩВБУﬁ ·У›.

◆

ГЪЛЫИМФФИВ›ЫЩВ Щ·ОЩИО¿ МИ· Н‡ЫЩЪ·, ﬁ¯И ОФКЩВЪ‹, БИ· У·

·Ê·ÈÚ¤ÛÂÙÂ ÙÔ ¯ﬁÚÙÔ Î·È ÙÈ˜ ·Î·ı·ÚÛ›Â˜ ·ﬁ ÙÔ Î¿Ùˆ Ì¤ÚÔ˜ ÙÔ˘ ÚÔÊ˘Ï·ÎÙ‹Ú·.

∆ÔÔı¤ÙËÛË ÌÈ·˜ Ó¤·˜ ÔÌ›Ó·˜ Ó‹Ì·ÙÔ˜ ÎÔ‹˜ (ÂÈÎ. D & E)

√ ·ÓÙÈÚﬁÛˆﬁ˜ Û·˜ ÙË˜ Black & Decker ‰È·ı¤ÙÂÈ

·ÓÙ·ÏÏ·ÎÙÈÎ¤˜ ÔÌ›ÓÂ˜ Ó‹Ì·ÙÔ˜ ÎÔ‹˜ (Îˆ‰ÈÎﬁ˜ A6441). À¿Ú¯Ô˘Ó Â›ÛË˜ ‰È·ı¤ÛÈÌÂ˜ Ï‹ÚÂÈ˜ Î·Û¤ÙÂ˜ Ô˘ ÂÚÈ¤¯Ô˘Ó ÌÈ· ÔÌ›Ó· Ó‹Ì·ÙÔ˜ ÎÔ‹˜ (Îˆ‰ÈÎﬁ˜ A6442).

◆

∫Ú·Ù‹ÛÙÂ Ù· ·˘Ù¿ÎÈ· (13) ·ÙËÌ¤Ó· Î·È ·Ê·ÈÚ¤ÛÙÂ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ (14) ·ﬁ ÙÔ ÂÚ›‚ÏËÌ· (15) (ÂÈÎ. D).

◆

∞Ê·ÈÚ¤ÛÙÂ ÙËÓ ¿‰ÂÈ· ÔÌ›Ó· (16) ·ﬁ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜.

◆

∞К·ИЪ¤ЫЩВ ·ﬁ ЩФ О¿П˘ММ· О·И ЩФ ВЪ›‚ПЛМ· ЩЛ˜ ФМ›У·˜ Щ˘¯ﬁУ ˘ФПВ›ММ·Щ· ·О·ı·ЪЫИТУ О·И ¯ﬁЪЩФ˘.

◆

¶И¿ЫЩВ ЩЛ У¤· ФМ›У· О·И ЫЪТНЩВ ЩЛУ В¿Уˆ ЫЩЛУ ˘Ф‰Ф¯‹ ЫЩФ О¿П˘ММ· ЩЛ˜ ФМ›У·˜. ¶ВЪИЫЩЪ¤„ЩВ П›БФ ЩЛУ ФМ›У· М¤¯ЪИ У· ¿ВИ ЫЩЛ ЫˆЫЩ‹ ı¤ЫЛ.

◆

•ÂÎÔ˘ÌÒÛÙÂ ÙÔ ¿ÎÚÔ ÂÓﬁ˜ ·ﬁ Ù· Ó‹Ì·Ù· ÎÔ‹˜ Î·È Ô‰ËÁ‹ÛÙÂ ÙÔ Ó· ÂÚ¿ÛÂÈ Ì¤Û· ÛÂ ¤Ó· ·ﬁ Ù· Ì¿ÙÈ· (17) (ÂÈÎ. E). ∆Ô Ó‹Ì· Ú¤ÂÈ Ó· ÚÔÂÍ¤¯ÂÈ ÂÚ›Ô˘ 9 ÂÎ. ·ﬁ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜.

◆

•ÂÎÔ˘ÌÒÛÙÂ ÙÔ ¿ÎÚÔ ÙÔ˘ ¿ÏÏÔ˘ Ó‹Ì·ÙÔ˜ ÎÔ‹˜ Î·È Ô‰ËÁ‹ÛÙÂ ÙÔ Ó‹Ì· Ó· ÂÚ¿ÛÂÈ Ì¤Û· ÛÙÔ ¿ÏÏÔ Ì¿ÙÈ. ∆Ô Ó‹Ì· Ú¤ÂÈ Ó· ÚÔÂÍ¤¯ÂÈ ÂÚ›Ô˘ 9 ÂÎ. ·ﬁ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜.

◆

E˘ı˘ÁÚ·ÌÌ›ÛÙÂ Ù· ·˘Ù¿ÎÈ· (13) ÛÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ ÌÂ ÙÈ˜ Ô¤˜ Ô˘ ˘¿Ú¯Ô˘Ó (18) ÛÙÔ ÂÚ›‚ÏËÌ·.

◆

™ЪТНЩВ ЩФ О¿П˘ММ· ¿Уˆ ЫЩФ ВЪ›‚ПЛМ· М¤¯ЪИ У·

·ЫК·П›ЫВИ О·УФУИО¿ ЫЩЛ ı¤ЫЛ ЩФ˘.

¶ÚÔÂÈ‰ÔÔ›ËÛË! E¿Ó Ù· Ó‹Ì·Ù· ÎÔ‹˜ ÂÍ¤¯Ô˘Ó ·ﬁ ÙË ÏÂ›‰·

·ФОФ‹˜ У‹М·ЩФ˜ (8), Оﬁ„ЩВ Щ· ЪФОВИМ¤УФ˘ У· КЩ¿УФ˘У

·ÎÚÈ‚Ò˜ ÛÙË ÏÂ›‰·.

∆‡ÏÈÁÌ· Ó¤Ô˘ Ó‹Ì·ÙÔ˜ ÛÂ ¿‰ÂÈ· ÔÌ›Ó· (ÂÈÎ. F – H)

ªÔÚÂ›ÙÂ Ó· Ù˘Ï›ÍÂÙÂ Ó¤Ô Ó‹Ì· ÎÔ‹˜ ÛÂ ¿‰ÂÈ· ÌÔÌ›Ó·. √ ·ÓÙÈÚﬁÛˆﬁ˜ Û·˜ ÙË˜ Black & Decker ‰È·ı¤ÙÂÈ

·ÓÙ·ÏÏ·ÎÙÈÎ¿ ·Î¤Ù· Ó‹Ì·ÙÔ˜ ÎÔ‹˜ (Îˆ‰ÈÎﬁ˜ A6440).

◆

∞К·ИЪ¤ЫЩВ ЩЛУ ¿‰ВИ· МФМ›У· ·ﬁ ЩЛ МЛ¯·У‹, ﬁˆ˜ ВЪИБЪ¿КВЩ·И ·Ъ·¿Уˆ.

◆

∞Ê·ÈÚ¤ÛÙÂ Ù˘¯ﬁÓ Ó‹Ì· ÎÔ‹˜ ÙÔ ÔÔ›Ô ¤¯ÂÈ ·Ú·ÌÂ›ÓÂÈ ÛÙËÓ ÔÌ›Ó·.

◆

•ÂÎÈÓ‹ÛÙÂ Ù˘Ï›ÁÔÓÙ·˜ ÙÔ Ó¤Ô Ó‹Ì· ÛÙÔ Â¿Óˆ ÙÌ‹Ì· ÙË˜ ÔÌ›Ó·˜:

- ∆ÚÔÊÔ‰ÔÙ‹ÛÙÂ 2 ÂÎ. Ó‹Ì·ÙÔ˜ ÎÔ‹˜ ÛÂ Ì›· ·ﬁ ÙÈ˜ Û¯ÈÛÌ¤˜ ÛÙÔ Â¿Óˆ ÙÌ‹Ì· ÙË˜ ÔÌ›Ó·˜, ﬁˆ˜

·ВИОФУ›˙ВЩ·И.

- ∆˘П›НЩВ ЩФ У‹М· ОФ‹˜ ЫЩЛУ ФМ›У· ЪФ˜ ЩЛУ О·ЩВ‡ı˘УЫЛ ЩФ˘ ‚¤ПФ˘˜. ºЪФУЩ›ЫЩВ ЩФ Щ‡ПИБМ· ЩФ˘ У‹М·ЩФ˜ У· Б›УВИ ФМ·П¿ О·И ЫВ ФМФИﬁМФЪК· ЫЩЪТМ·Щ·. ªЛУ Щ˘П›БВЩВ ¯И·ЫЩ›.

- √Ù·Ó ÙÔ Ù˘ÏÈÁÌ¤ÓÔ Ó‹Ì· ÎÔ‹˜ ÊÙ¿ÛÂÈ ÛÙÈ˜ ÂÛÔ¯¤˜ (19), Îﬁ„ÙÂ ÙÔ Ó‹Ì·.

- ™ЩВЪВТЫЩВ ЪФЫˆЪИУ¿ ЩФ У‹М· ЫЩИ˜ Ы¯ИЫМ¤˜ (20) ЫЩФ П¿И ЩЛ˜ ФМ›У·˜, ﬁˆ˜ ·ВИОФУ›˙ВЩ·И.

◆

E·У·П¿‚ВЩВ ЩЛУ ·Ъ·¿Уˆ ‰И·‰ИО·Ы›· БИ· ЩФ ‰В‡ЩВЪФ У‹М· ОФ‹˜ ЫЩФ О¿Щˆ ЩМ‹М· ЩЛ˜ ФМ›У·˜. ™ЩВЪВТЫЩВ ЩФ У‹М· ЫЩИ˜ Ы¯ИЫМ¤˜ Ф˘ ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И (20).

◆

∆ФФıВЩ‹ЫЩВ ЩЛУ МФМ›У· ЫЩЛ МЛ¯·У‹, Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜ Ф˘ ·Ъ·Щ›ıВУЩ·И ·Ъ·¿Уˆ. ªЛУ ·Ъ·ПВ›„ВЩВ У· ВПВ˘ıВЪТЫВЩВ ЩФ У‹М· ОФ‹˜ ·ﬁ ЩИ˜ Ы¯ИЫМ¤˜ ЫЩВЪ¤ˆЫЛ˜ (20).

¶ÚÔÂÈ‰ÔÔ›ËÛË! ГЪЛЫИМФФИВ›ЩВ МﬁУФ У‹М· ОФ‹˜ О·Щ¿ППЛПФ˘ Щ‡Ф˘ ЩЛ˜ Black & Decker. µВ‚·ИˆıВ›ЩВ ﬁЩИ ˘¿Ъ¯ВИ У‹М· ОФ‹˜ О·И ЫЩ· ‰‡Ф ЩМ‹М·Щ· ЩЛ˜ ФМ›У·˜.

EÓÙÔÈÛÌÔ˜ Î·È ·ÔÎ·Ù·ÛÙ·ÛË ÚÔ‚ÏËÌ·ÙˆÓ

∞У ЩФ ВЪБ·ПВ›Ф ‰В›¯УВИ У· МЛ ПВИЩФ˘ЪБВ› О·УФУИО¿, ВУВЪБ‹ЫЩВ Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜ Ф˘ ·ОФПФ˘ıФ‡У. ∞У, ·Ъ ﬁП· ·˘Щ¿, ЩФ Ъﬁ‚ПЛМ¿ Ы·˜ ‰ВУ П˘ıВ›, ·Ъ·О·ПФ‡МВ ВИОФИУˆУ‹ЫЩВ МВ ЩФ ВНФ˘ЫИФ‰ФЩЛМ¤УФ Ы¤Ъ‚И˜ ЩЛ˜ Black & Decker ЩЛ˜ ВЪИФ¯‹˜ Ы·˜.

¶ÚÔÂÈ‰ÔÔ›ËÛË! ¶ÚÈÓ Û˘ÓÂ¯›ÛÂÙÂ, ‚Á¿ÏÙÂ ÙÔ ÂÚÁ·ÏÂ›Ô ·ﬁ ÙËÓ Ú›˙·.

∆Ф ВЪБ·ПВ›Ф ПВИЩФ˘ЪБВ› ЫВ ¯·МЛП‹ Щ·¯‡ЩЛЩ·

◆

EП¤БНЩВ ·У ЩФ ВЪ›‚ПЛМ· ЩЛ˜ ФМ›У·˜ ВЪИЫЩЪ¤КВЩ·И ВПВ‡ıВЪ·. ∫·ı·Ъ›ЫЩВ ЩФ ЪФЫВОЩИО¿, ·У ¯ЪВИ¿˙ВЩ·И.

◆

µВ‚·ИˆıВ›ЩВ ﬁЩИ ЩФ У‹М· ОФ‹˜ ‰ВУ ВН¤¯ВИ ВЪИЫЫﬁЩВЪФ

·ﬁ 10-12 ÂÎ. ·ﬁ ÙÔ ÂÚ›‚ÏËÌ· ÙË˜ ÔÌ›Ó·˜. ∞Ó ÙÔ

Ì‹ÎÔ˜ Ô˘ ÂÍ¤¯ÂÈ Â›Ó·È ÌÂÁ·Ï‡ÙÂÚÔ, Îﬁ„ÙÂ ÙÔ ÒÛÙÂ ÌﬁÏÈ˜ Ó· ÊÙ¿ÓÂÈ ÙË ÏÂ›‰· ·ÔÎÔ‹˜ Ó‹Ì·ÙÔ˜.

¢В ПВИЩФ˘ЪБВ› Л ·˘ЩﬁМ·ЩЛ ЩЪФКФ‰ФЫ›· У‹М·ЩФ˜

◆

∫Ú·Ù‹ÛÙÂ Ù· ·˘Ù¿ÎÈ· ·ÙËÌ¤Ó· Î·È ·Ê·ÈÚ¤ÛÙÂ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ ·ﬁ ÙÔ ÂÚ›‚ÏËÌ·.

Page 63

∂§§∏¡π∫∞

◆

∞У·ЫЛОТЫЩВ ЩЛУ ФМ›У· О·Щ¿ ВЪ›Ф˘ 6 mm. О·И ЩЪ·‚‹НЩВ ЩФ У‹М· ОФ‹˜ М¤¯ЪИ Ф˘ У· ЪФВН¤¯ВИ О·Щ¿ 9 cm ·ﬁ ЩФ ВЪ›‚ПЛМ·. ∞У ЩФ ЩМ‹М· Ф˘ ¤¯ВИ МВ›УВИ ¿Уˆ ЫЩЛУ ФМ›У· ‰ВУ В›У·И В·ЪО¤˜, ЩФФıВЩ‹ЫЩВ У¤· ФМ›У· У‹М·ЩФ˜ ОФ‹˜ Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜ Ф˘ ·Ъ·Щ›ıВУЩ·И ·Ъ·¿Уˆ.

◆

™ЪТНЩВ ЩЛУ ФМ›У· О·И ¿ПИ ЫЩЛ ı¤ЫЛ ЩЛ˜ О·И ВЪИЫЩЪ¤„ЩВ ЩЛУ ВП·КЪ¿ М¤¯ЪИ У· ВК·ЪМﬁЫВИ О·П¿.

◆

E˘ı˘ÁÚ·ÌÌ›ÛÙÂ Ù· ·˘Ù¿ÎÈ· ÛÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ ÌÂ ÙÈ˜ Ô¤˜ Ô˘ ˘¿Ú¯Ô˘Ó ÛÙÔ ÂÚ›‚ÏËÌ·.

◆

™ЪТНЩВ ЩФ О¿П˘ММ· ¿Уˆ ЫЩФ ВЪ›‚ПЛМ· М¤¯ЪИ У·

·ЫК·П›ЫВИ О·УФУИО¿ ЫЩЛ ı¤ЫЛ ЩФ˘.

◆

∞Ó ÙÔ Ó‹Ì· ÎÔ‹˜ ÂÍ¤¯ÂÈ ¤Ú· ·ﬁ ÙË ÏÂ›‰· ·ÔÎÔ‹˜ Ó‹Ì·ÙÔ˜, Îﬁ„ÙÂ ÙÔ ¤ÙÛÈ ÒÛÙÂ ÌﬁÏÈ˜ Ó· ÊÙ¿ÓÂÈ ÛÙË ÏÂ›‰·.

∞У Л ·˘ЩﬁМ·ЩЛ ЩЪФКФ‰ФЫ›· У‹М·ЩФ˜ ВН·ОФПФ˘ıВ› У· МЛУ ПВИЩФ˘ЪБВ›, ·ОФПФ˘ı‹ЫЩВ ЩИ˜ ·Ъ·О¿Щˆ ВУ¤ЪБВИВ˜:

◆

∫·ı·Ъ›ЫЩВ ЪФЫВОЩИО¿ ЩФ ВЪ›‚ПЛМ· ЩЛ˜ ФМ›У·˜.

◆

∞Ê·ÈÚ¤ÛÙÂ ÙËÓ ÔÌ›Ó· Î·È ÂÏ¤ÁÍÙÂ ·Ó Ô ÌÔ¯Ïﬁ˜ ÌÔÚÂ› Ó· ÎÈÓËıÂ› ÂÏÂ‡ıÂÚ·.

◆

∞К·ИЪ¤ЫЩВ ЩЛУ ФМ›У· О·И НВЩ˘П›НЩВ ЩФ У‹М· ОФ‹˜, О·И ЫЩЛ Ы˘У¤¯ВИ· Щ˘П›НЩВ ЩФ ЪФЫВОЩИО¿ О·И ¿ПИ, Ы‡МКˆУ· МВ ЩЛУ ·Ъ·¿Уˆ ВЪИБЪ·К‹. ∞УЩИО·Щ·ЫЩ‹ЫЩВ ЩЛУ ФМ›У· Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜.

∏ ÔÌ›Ó· ¤¯ÂÈ ÊÚ·Î¿ÚÂÈ

◆

∫Ú·Ù‹ÛÙÂ Ù· ·˘Ù¿ÎÈ· ·ÙËÌ¤Ó· Î·È ·Ê·ÈÚ¤ÛÙÂ ÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ ·ﬁ ÙÔ ÂÚ›‚ÏËÌ·.

◆

∫·ı·Ъ›ЫЩВ ЪФЫВОЩИО¿ ЩФ ВЪ›‚ПЛМ· ЩЛ˜ ФМ›У·˜.

◆

E˘ı˘ÁÚ·ÌÌ›ÛÙÂ Ù· ·˘Ù¿ÎÈ· ÛÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÔÌ›Ó·˜ ÌÂ ÙÈ˜ Ô¤˜ Ô˘ ˘¿Ú¯Ô˘Ó ÛÙÔ ÂÚ›‚ÏËÌ·.

◆

™ЪТНЩВ ЩФ О¿П˘ММ· ¿Уˆ ЫЩФ ВЪ›‚ПЛМ· М¤¯ЪИ У·

·ЫК·П›ЫВИ О·УФУИО¿ ЫЩЛ ı¤ЫЛ ЩФ˘.

¶ЪФЫЩ·Ы›· ЩФ˘ ВЪИ‚¿ППФУЩФ˜

∏ Black & Decker ‰›УВИ ЩЛ ‰˘У·ЩﬁЩЛЩ· ·У·О‡ОПˆЫЛ˜ ЩˆУ ЪФ˚ﬁУЩˆУ ЩЛ˜ Ф˘ ¤¯Ф˘У Ы˘МПЛЪТЫВИ ЩЛ ‰И¿ЪОВИ· ˙ˆ‹˜ ЩФ˘˜. ∏ ˘ЛЪВЫ›· ·˘Щ‹ В›У·И ‰ˆЪВ¿У. ∞У ı¤ПВЩВ У· ¯ЪЛЫИМФФИ‹ЫВЩВ ЩЛУ ВУ ПﬁБˆ ˘ЛЪВЫ›·, ВИЫЩЪ¤„ЩВ ЩФ ЪФ˚ﬁУ Ы·˜ ЫВ ФФИФ‰‹ФЩВ ВНФ˘ЫИФ‰ФЩЛМ¤УФ О¤УЩЪФ ВИЫОВ˘ТУ, ﬁФ˘ ı· ЩФ ·Ъ·П¿‚Ф˘У ВО М¤ЪФ˘˜ Ы·˜.

EУЛМВЪˆıВ›ЩВ БИ· ЩФ ПЛЫИ¤ЫЩВЪФ О¤УЩЪФ ВИЫОВ˘ТУ ЩЛ˜ ВЪИФ¯‹˜ Ы·˜, ВИОФИУˆУТУЩ·˜ МВ Щ· БЪ·КВ›· ЩЛ˜ Black & Decker ЫЩЛ ‰ИВ‡ı˘УЫЛ Ф˘ ·У·БЪ¿КВЩ·И ЫЩФ ВБ¯ВИЪ›‰ИФ. E›ЫЛ˜, БИ· У· ПЛЪФКФЪЛıВ›ЩВ БИ· Щ· ВНФ˘ЫИФ‰ФЩЛМ¤У· О¤УЩЪ· ВИЫОВ˘ТУ ЩЛ˜ Black & Decker, ЩИ˜ ПВЩФМ¤ЪВИВ˜ О·И ЩФ˘˜ ·ЪМﬁ‰ИФ˘˜ ЩˆУ ˘ЛЪВЫИТУ Ф˘ ·Ъ¤¯ФУЩ·И МВЩ¿ ЩЛУ ТПЛЫЛ, МФЪВ›ЩВ У· ·У·ЩЪ¤НЩВ ЫЩФ ¢И·‰›ОЩ˘Ф ЫЩЛ ‰ИВ‡ı˘УЫЛ: www.2helpU.com

∆В¯УИО¿ ¯·Ъ·ОЩЛЪИЫЩИО¿

GL546

∆¿ÛË V

230 πÛ¯‡˜ ÂÈÛﬁ‰Ô˘ W 300 ∆·¯‡ЩЛЩ· ¿КФЪЩФ˘ О›УЛЫЛ˜ min

-1

9.500

µ¿ÚÔ˜ kg 2,2

¢‹ÏˆÛË Û˘ÌÌﬁÚÊˆÛË˜ ÌÂ ÙËÓ E˘Úˆ·˚Î‹

∫ÔÈÓﬁÙËÙ·

GL546

∏ Black & Decker ‰ЛПТУВИ ﬁЩИ Щ· ЪФ˚ﬁУЩ· ·˘Щ¿

Ы˘ММФЪКТУФУЩ·И МВ:

98/37/E√∫, 89/336/E√∫, 73/23/E√∫, EN 60335, EN 55014,

EN 61000,

2000/14/E√∫, ™˘ЫОВ˘‹ КИУИЪ›ЫМ·ЩФ˜ ¯ﬁЪЩФ˘, L < 50 cm

Annex VIII, No. 0086

B.S.I., HP2 4SQ, United Kingdom

™Щ¿ıМЛ ›ВЫЛ˜ ‹¯Ф˘, МВЩЪЛМ¤УЛ Ы‡МКˆУ· МВ ЩФ ЪﬁЩ˘Ф

2000/14/E√∫:

LpA (›ÂÛË ‹¯Ô˘) 81 dB(A), LWA (·ÎÔ˘ÛÙÈÎ‹ ÈÛ¯‡˜) 94 dB(A),

LWA (ÂÁÁ˘ËÌ¤ÓË) 96 dB(A)

∆ИМ‹ ¯ВИЪФ‚Ъ·¯ИФУИО‹˜ ‰ﬁУЛЫЛ˜ Ы‡МКˆУ· МВ ЩФ ЪﬁЩ˘Ф

EN 786: < 2,6 m/s

Kevin Hewitt

¢ÈÂ˘ı˘ÓÙ‹˜ EÍ˘ËÚ¤ÙËÛË˜ ¶ÂÏ·ÙÒÓ

Spennymoor, County Durham DL16 6JG,

∞ÁÁÏ›·

1-10-2003

EÁÁ‡ËÛË

∏ Black & Decker В›У·И Ы›БФ˘ЪЛ БИ· ЩЛУ ФИﬁЩЛЩ· ЩˆУ ЪФ˚ﬁУЩˆУ ЩЛ˜ О·И ·Ъ¤¯ВИ ЫЛМ·УЩИО‹ ВББ‡ЛЫЛ. ∏ ·ЪФ‡Ы· БЪ·Щ‹ ВББ‡ЛЫЛ ·ФЩВПВ› ЪﬁЫıВЩФ ‰ИО·›ˆМ¿ Ы·˜ О·И ‰ВУ ˙ЛМИТУВИ Щ· Ы˘УЩ·БМ·ЩИО¿ Ы·˜ ‰ИО·ИТМ·Щ·. ∏ ВББ‡ЛЫЛ ИЫ¯‡ВИ ВУЩﬁ˜ ЩЛ˜ ВИОЪ¿ЩВИ·˜ ЩˆУ ∫Ъ·ЩТУ ªВПТУ ЩЛ˜ E˘Ъˆ·˚О‹˜ EУˆЫЛ˜ О·И ЩЛ˜ E˘Ъˆ·˚О‹˜ ∑ТУЛ˜ EПВ˘ı¤ЪˆУ ™˘У·ПП·БТУ.

™В ВЪ›ЩˆЫЛ Ф˘ О¿ФИФ ЪФ˚ﬁУ ЩЛ˜ Black & Decker ·ЪФ˘ЫИ¿ЫВИ ‚П¿‚Л ВН·ИЩ›·˜ ВП·ЩЩˆМ·ЩИОТУ ˘ПИОТУ, ФИﬁЩЛЩ·˜ ВЪБ·Ы›·˜ ‹ ¤ППВИ„Л˜ Ы˘МКˆУ›·˜ МВ ЩИ˜ ЪФ‰И·БЪ·К¤˜ ВУЩﬁ˜ 24 МЛУТУ ·ﬁ ЩЛУ ЛМВЪФМЛУ›· ·БФЪ¿˜, Л Black & Decker ВББ˘¿Щ·И ЩЛУ ·УЩИО·Щ¿ЫЩ·ЫЛ ЩˆУ ВП·ЩЩˆМ·ЩИОТУ ЩМЛМ¿ЩˆУ, ЩЛУ ВИЫОВ˘‹ ЪФ˚ﬁУЩˆУ Ф˘ ¤¯Ф˘У ˘ФЫЩВ› В‡ПФБЛ КıФЪ¿ ПﬁБˆ ¯Ъ‹ЫЛ˜ ‹ ЩЛУ ·УЩИО·Щ¿ЫЩ·ЫЛ ЩˆУ ЪФ˚ﬁУЩˆУ ЪФОВИМ¤УФ˘ У· ВН·ЫК·П›ЫВИ ЩЛУ ВП¿¯ИЫЩЛ ВУﬁ¯ПЛЫЛ ЫЩФ˘˜ ВП¿ЩВ˜ ЩЛ˜, ВОЩﬁ˜ ·У:

◆

∆Ф ЪФ˚ﬁУ ¤¯ВИ ¯ЪЛЫИМФФИЛıВ› ЫВ ВЪБ·ЫИ·Оﬁ, В·ББВПМ·ЩИОﬁ ВЪИ‚¿ППФУ ‹ ·У ¤¯ВИ ВУФИОИ·ЫЩВ›

◆

E¯ÂÈ Á›ÓÂÈ ÂÛÊ·ÏÌ¤ÓË ¯Ú‹ÛË ÙÔ˘ ÚÔ˚ﬁÓÙÔ˜ ‹ ·Ó ¤¯ÂÈ ·Ú·ÌÂÏËıÂ›

Page 64

∂§§∏¡π∫∞

◆

∆Ф ЪФ˚ﬁУ ¤¯ВИ ˘ФЫЩВ› ‚П¿‚Л ·ﬁ ¿ПП· ·УЩИОВ›МВУ·, ·ﬁ Ф˘Ы›В˜ ‹ ПﬁБˆ ·Щ˘¯‹М·ЩФ˜

◆

E¯ÂÈ Á›ÓÂÈ ÚÔÛ¿ıÂÈ· ÂÈÛÎÂ˘‹˜ ·ﬁ ÌË ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤Ó· Î¤ÓÙÚ· ÂÈÛÎÂ˘ÒÓ ‹ ·ﬁ ÚÔÛˆÈÎﬁ Ô˘ ‰ÂÓ ·Ó‹ÎÂÈ ÛÙÔ ÚÔÛˆÈÎﬁ ÙË˜ Black & Decker

°È· Ó· ÈÛ¯‡ÛÂÈ Ë ÂÁÁ‡ËÛË, Ú¤ÂÈ Ó· ˘Ô‚¿ÏÂÙÂ ·ﬁ‰ÂÈÍË

·БФЪ¿˜ ЫЩФУ ˆПЛЩ‹ ‹ ЩФ ВНФ˘ЫИФ‰ФЩЛМ¤УФ О¤УЩЪФ ВИЫОВ˘ТУ. EУЛМВЪˆıВ›ЩВ БИ· ЩФ ПЛЫИ¤ЫЩВЪФ О¤УЩЪФ ВИЫОВ˘ТУ ЩЛ˜ ВЪИФ¯‹˜ Ы·˜, ВИОФИУˆУТУЩ·˜ МВ Щ· БЪ·КВ›· ЩЛ˜ Black & Decker ЫЩЛ ‰ИВ‡ı˘УЫЛ Ф˘ ·У·БЪ¿КВЩ·И ЫЩФ ВБ¯ВИЪ›‰ИФ. E›ЫЛ˜, БИ· У· ПЛЪФКФЪЛıВ›ЩВ БИ· Щ· ВНФ˘ЫИФ‰ФЩЛМ¤У· О¤УЩЪ· ВИЫОВ˘ТУ ЩЛ˜ Black & Decker, ЩИ˜ ПВЩФМ¤ЪВИВ˜ О·И ЩФ˘˜ ·ЪМﬁ‰ИФ˘˜ ЩˆУ ˘ЛЪВЫИТУ Ф˘ ·Ъ¤¯ФУЩ·И МВЩ¿ ЩЛУ ТПЛЫЛ, МФЪВ›ЩВ У· ·У·ЩЪ¤НЩВ ЫЩФ ¢И·‰›ОЩ˘Ф ЫЩЛ ‰ИВ‡ı˘УЫЛ: www.2helpU.com

¶·Ъ·О·ПФ‡МВ У· ВИЫОВКЩВ›ЩВ ЩЛУ ИЫЩФЫВП›‰· М·˜ www.blackanddecker.com БИ· У· О·Щ·¯ˆЪ‹ЫВЩВ ЩФ У¤Ф Ы·˜ ЪФ˚ﬁУ Black & Decker О·И БИ· У· ВУЛМВЪТУВЫЩВ БИ· Щ· У¤· ЪФ˚ﬁУЩ· О·И ЩИ˜ ВИ‰ИО¤˜ ЪФЫКФЪ¤˜. ¶ВЪИЫЫﬁЩВЪВ˜ ПЛЪФКФЪ›В˜ Ы¯ВЩИО¿ МВ ЩЛ М¿ЪО· Black & Decker О·И ЩЛ ЫВИЪ¿ ЪФ˚ﬁУЩˆУ М·˜ ı· ‚ЪВ›ЩВ ЫЩЛ ‰ИВ‡ı˘УЫЛ

www.blackanddecker.com

Page 65

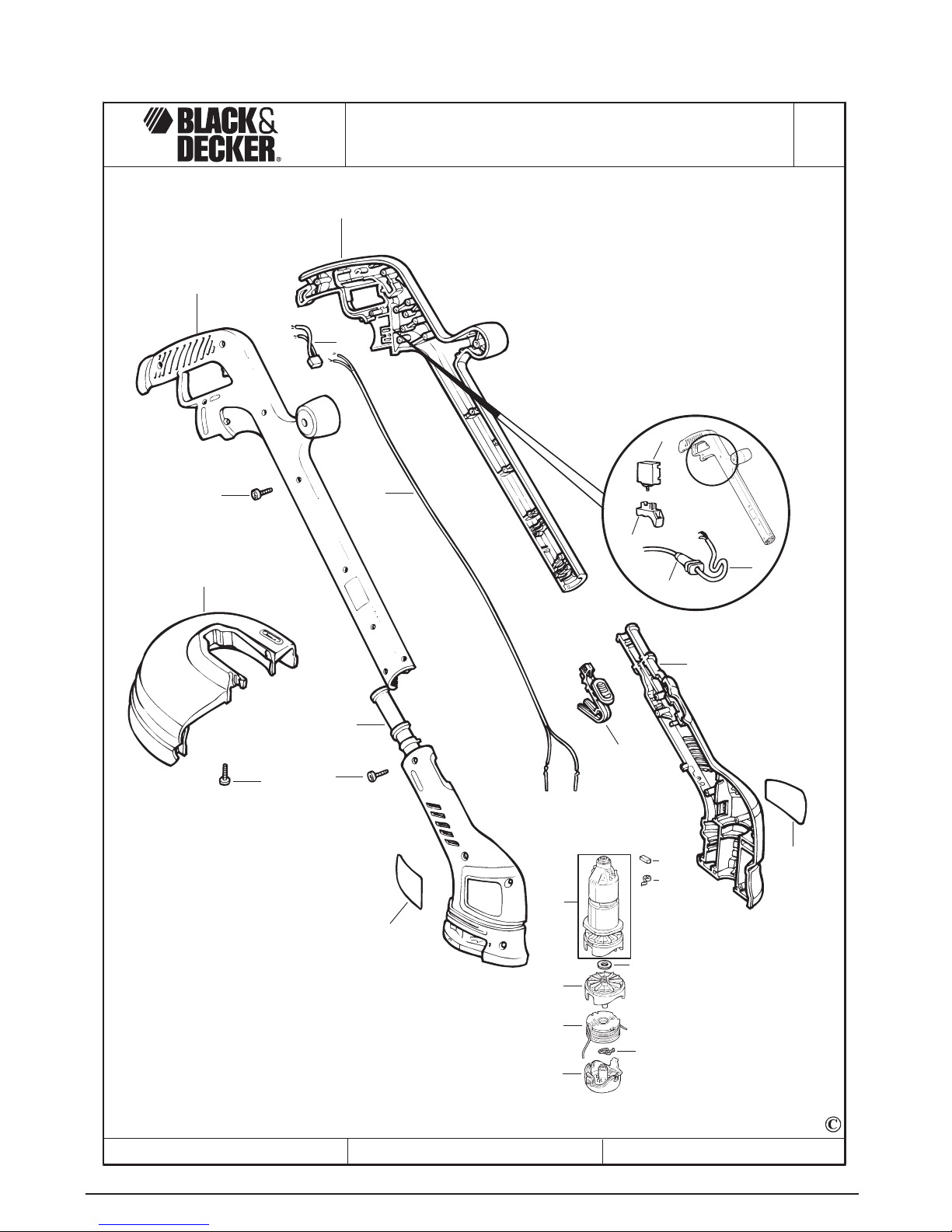

TYP

GL546

WWW.2helpU.com 04 - 09 - 03E13737

110 111

114

115

104

113

112

101

Page 66

...-..

Australia Black & Decker (Australia) Pty. Ltd. Tel. 03-8720 5100

20 Fletcher Road, Mooroolbark, Victoria, 3138 Fax 03-9727 5940

Belgique/België Black & Decker (Belgium) N.V. Tel. 015 - 47 92 11

Campus Noord, Schaliënhoevedreef 20E Fax 015 - 47 92 10 2800 Mechelen

Danmark Black & Decker Tel. 70 20 15 10

Hejrevang 26B, 3450 Allerød Fax 48 14 63 30 Internet: www.blackdecker.dk

Deutschland Black & Decker GmbH Tel. 06126/21 - 0

Black & Decker Str. 40, D - 65510 Idstein Fax 06126/21 29 80

EÏÏ¿‰· Black & Decker (EÏÏ·˜) ∞.E. ∆ËÏ. 210 8981616

™ÙÚ¿‚ˆÓÔ˜ 7 & §ÂˆÊ. µÔ˘ÏÈ·ÁÌ¤ÓË˜ 159 ∆ËÏ. 210 8982630 166 74 °Ï˘Ê¿‰· - ∞ı‹Ó· º·Í Service 210 8983285

España Black & Decker Ibérica, S.C.A. Tel. 934 797 400

Parque de Negocios “Mas Blau” Fax 934 797 419 Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona)

France Black & Decker (France) S.A.S. Tel. 04 72 20 39 20

B.P. 21, 69571 Dardilly Cédex Fax 04 72 20 39 00

Helvetia ROFO AG Tel. 026-6749391

Gewerbezone Seeblick Fax 026-6749394 3213 Kleinbösingen

Italia Black & Decker Italia SpA Tel. 039-23871

Viale Elvezia 2 Fax 039-2387592/2387594 20052 Monza (MI) Numero verde 800-213935

Nederland Black & Decker Benelux Tel. 0164 - 283000

Joulehof 12, 4622 RG Bergen op Zoom Fax 0164 - 283100

New Zealand Black & Decker Tel. 09 579 7600

81 Hugo Johnston Drive Fax 09 579 8200 Penrose, Auckland, New Zealand

Norge Black & Decker (Norge) A/S Tlf. 22 90 99 00

Postboks 248, Leirdal, 1011 Oslo Fax 22 90 99 01 Internet: www.blackdecker.no

Österreich Black & Decker Vertriebsges.m.b.H Tel. 01 66116-0

Erlaaerstraße 165, 1231 Wien Fax 01 66116-14

Portugal Black & Decker Tel. 214667500

Rua Egas Moniz 173 Fax 214667575 S. João do Estoril 2766-651 Estoril

Suomi Black & Decker Oy Puh: (09) 825 4540

Palotie 3, 01610 Vantaa Fax: (09) 8254 5444 Black & Decker Oy, Tel: (09) 825 4540

Brandvägen 3, 01610 Vanda Fax: (09) 8254 5444

Sverige Black & Decker AB Tel: 031-68 60 00

Box 603, 421 26 Västra Frölunda, Fax: 031-68 60 08 Besöksadr. Ekonomivägen 11

Türkiye İntratek Mühendislik ve Dş Tic. A.Ş. Tel. 0212 211 22 10

Ortaklar Cad. No:19/2 Faks 0212 266 33 03 80290 Mecidiyeköy / İstanbul

United Kingdom Black & Decker Tel. 01753 511234

210 Bath Road Fax 01753 551155 Slough, Berkshire SL1 3YD Helpline 01753 574277

Middle East & Africa Black & Decker (Overseas) A.G. Tel. +971 4 2826464

PB 5420, Dubai, United Arab Emirates Fax +971 4 2826466

12/03

Page 67

koneesi?

◆

E›Ó·È ÙÔ ÂÚÁ·ÏÂ›Ô ·˘Ùﬁ Ë

ÚÒÙË Û·˜ ·ÁÔÚ¿?

◆

Yes

◆

Oui

◆

Sí

◆

Sim

◆

Kyllä

◆

¡·È

◆

Nein

◆

Non

◆

Nee

◆

Não

◆

Nej

◆

Nei

◆

Nej

◆

√¯È

◆

Dealer address

◆

Händleradresse

◆

Cachet du revendeur

◆

Indirizzo del

rivenditore

◆

Adres van de dealer

◆

Dirección del detallista

◆

Morada do

revendedor

◆

Återförsäljarens adress

◆

Forhandlerens adresse

◆

Forhandler adresse

◆

Jälleenmyyjän osoite

◆

¢ÈÂ‡ı˘ÓÛË ·ÓÙÈÚÔÛÒÔ˘

..........................................................................

Cat. no.:

✍

◆

Is this tool a gift?

◆

Ist dieses Gerät ein

Geschenk?

◆

S’agit-il d’un cadeau?

◆

Si tratta

di un regalo?

◆

Kreeg u de machine als cadeau?

◆

¿Ha recibido usted esta herramienta como

regalo?

◆

Recebeu esta ferramenta como

presente?

◆

Är verktyget en gåva?

◆

Er verktøyet en gave?

◆

Er verktøjet en gave?

◆

Onko kone lahja?

◆

∆Ô ÂÚÁ·ÏÂ›Ô Â›Ó·È ‰ÒÚÔ?

◆

Yes

◆

Oui

◆

Sí

◆

Sim

◆

Kyllä

◆

¡·È

◆

Nein

◆

Non

◆

Nee

◆

Não

◆

Nej

◆

Nei

◆

Nej

◆

√¯È

◆

Is this tool your first purchase?

◆

Ist dieses

Gerät ein Erstkauf?

◆

Est-ce un 1er achat?

◆

Questo prodotto è il suo primo acquisto?

◆

deze machine uw eerste aankoop?

◆

¿Es esta

herramienta la primera de este tipo?

◆

Esta ferramenta é a sua primeira compra?

◆

Är detta ditt första B&D-verktyg?

◆

Er dette ditt

første B&D verktøy?

◆

Er dette dit første B&D

verktøj?

◆

Onko tämä ensimmäinen B&D-

Dealer address Date of purchase

Händleradresse Kaufdatum

Cachet du revendeur Date d’achat

Indirizzo del rivenditore Data d’acquisto

Adres van de dealer Aankoopdatum

Dirección del detallista Fecha de compra

Morada do revendedor Data de compra

Återförsäljarens adress Inköpsdatum

Forhandlerens adresse Innkjøpsdato

Forhandler adresse Indkøbsdato

Jälleenmyyjän osoite Ostopäivä

¢ÈÂ‡ı˘ÓÛË ·ÓÙÈÚÔÛÒÔ˘ ∏МВЪФМЛУ›· ·БФЪ¿˜

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

✁

◆

Name

◆

Name

◆

Nom

◆

Nome

◆

Naam

◆

Nombre

◆

Nome

◆

Namn

◆

Navn

◆

Navn

◆

Nimi

◆

√ÓÔÌ·:

..........................................................................

◆

Address

◆

Adresse

◆

Adresse

◆

Indirizzo

◆

Adres

◆

Dirección

◆

Morada

◆

Adress

◆

Adresse

◆

Adresse

◆

Osoite

◆

¢ÈÂ‡ı˘ÓÛË:

..........................................................................

◆

Town

◆

Ort

◆

Ville

◆

Cittá

◆

Plaats

◆

Ciudad

◆

Localidade

◆

Ort

◆

Paikkakunta

◆

¶ﬁÏË:

..........................................................................

◆

Postal code

◆

Postleitzahl

◆

Code postal

◆

Codice postale

◆

Postcode

◆

Código

◆

Código postal

◆

Postnr.

◆

Postnr.

◆

Postnr.

◆

Postinumero

◆

∫ˆ‰ÈÎﬁ˜

..........................................................................

◆

Data protection act: Tick the box if you prefer

not to receive further information.

◆

Bitte

ankreuzen, falls Sie keine weiteren

Informationen erhalten möchten.

◆

Si vous ne

souhaitez pas recevoir d’informations, cochez

cette case.

◆

Barrate la casella se non

desiderate ricevere informazioni.

◆

A.u.b. dit vakje aankruisen indien u geen

informatie wenst te ontvangen.

◆

Señale en la casilla sino quiere recibir

información.

◆

Por favor, assinale com uma cruz

se não desejar receber informação.

◆

Vänligen

kryssa för i rutan om Ni inte vill ha information.

◆

Vennligst kryss av dersom du ikke ønsker

informasjon.

◆

Venligst sæt kryds i ruden

såfremt De ikke måtte ønske at modtage

information.

◆

Merkitkää rasti ruutuun, mikäli ette halua

vastaanottaa informaatiota.

◆

¶·Ъ·О·ПВ›ЫЩВ У· ЫЛМВИТЫВЩВ В¿У

‰ВУ ı¤ПВЩВ У· ¿ЪВЩВ ПЛЪФКФЪ›В˜.

Page 68

○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

◆

GUARANTEE CARD

◆

GARANTIEKARTE

◆

CARTE DE GARANTIE

◆

TAGLIANDO DI GARANZIA

◆

GARANTIEKAART

◆

TARJETA DE GARANTÍA

◆

CARTÃO DE GARANTIA

◆

GARANTIBEVIS

◆

GARANTI KORT

◆

GARANTI KORT

◆

TAKUUKORTTI

◆

∫∞ƒ∆∞ E°°À∏™∏™

Português Por favor, recorte esta parte, coloque-a num envelope selado e

endereçado e envie-o logo após a compra do seu produto para o

endereço da Black & Decker do seu país.

Svenska Var vänlig klipp ur denna del och sänd den i ett frankerat kuvert till

Black & Deckers adress i Ditt land.

Norsk Vennligst klipp ut denne delen umiddelbart etter du har pakket ut

ditt produkt og legg det i en adressert konvolutt til Black & Decker

(Norge) A/S.

Dansk Venligst klip denne del ud og send frankeret til

Black & Decker i dit land.

Suomi Leikkaa irti tämä osa, laita se kuoreen ja postita kuori paikalliseen

Black & Decker osoitteeseen.

EППЛУИО· ¶·Ú·Î·ÏÒ Îﬁ„ÂÙÂ ·˘Ùﬁ ÙÔ ÎÔÌÌ¿ÙÈ Î·È Ù·¯˘‰ÚÔÌ‹Û·ÙÂ

ÙÔ ·Ì¤Ûˆ˜ ÌÂÙ¿ ÙËÓ ·ÁÔÚ¿ ÙÔ˘ ÚÔ˚ﬁÓÙÔ˜ Û·˜ ÛÙËÓ

‰ÈÂ‡ı˘ÓÛË ÙË˜ Black & Decker ÛÙËÓ EÏÏ¿‰·.

English Please complete this section immediately after the purchase of your

tool and send it to Black & Decker in your country. If you live in

Australia or New Zealand, please register by using the alternative

guarantee card supplied.

Deutsch Bitte schneiden Sie diesen Abschnitt ab, stecken ihn in einen

frankierten Umschlag und schicken ihn an die Black & Decker

Adresse Ihres Landes.

Français Découpez cette partie et envoyez-la sous enveloppe timbrée à

l’adresse de Black & Decker dans votre pays, ceci immédiatement

après votre achat.

Italiano Per favore ritagliate questa parte, inseritela in una busta con

francobollo e speditela subito dopo l’acquisto del prodotto

all’indirizzo della

Black & Decker nella vostra nazione.

Nederlands Knip dit gedeelte uit en zend het direct na aankoop in een

gefrankeerde, geadresseerde envelop naar het adres van Black &

Decker in uw land.

Español Después de haber comprado su herramienta envíe usted, por favor,

esta tarjeta a la central de

Black & Decker en su país.

✁

...-..

12/03
