ČESKY

Použití výrobku

Vaše strunová sekačka Black & Decker je určena pro
sekání okrajů trávníků a pro sekání trávy na špatně
přístupných místech. Tento výrobek je určen pouze pro
spotřebitelské použití.

Bezpečnostní pokyny

Varování! Při použití elektrického nářadí napájeného

kabelem by měly být vždy dodržovány základní bezpeč-
nostní pokyny, včetně následujících, abyste snížili riziko
vzniku požáru, riziko úrazu elektrickým proudem nebo
jiného poranění a materiálních škod.
Varování! Při použití stroje musí být dodržovány bezpeč­nostní předpisy. S ohledem na vaši vlastní bezpečnost
a na bezpečnost okolních osob se před obsluhou sekačky
seznamte s těmito pokyny. Tyto pokyny uschovejte na
bezpečném místě pro budoucí použití.
♦ Před použitím tohoto výrobku si řádně prostudujte

celý návod.

♦ Použití tohoto výrobku je popsáno v tomto návodu.

Použití jiného příslušenství nebo přídavného zaří-
zení a provádění jiných pracovních operací, než je
doporučeno tímto návodem, může způsobit poranění
obsluhy.

♦ Uschovejte tento návod pro případné další použití.

stanoven dohled, nebo pokud jim nebyly poskytnuty
instrukce týkající se použití výrobku osobou odpo­vědnou za jejich bezpečnost.

♦ Děti musí být pod dozorem, aby si s nářadím nehrály.

Jiná nebezpečí.

Další rizika mohou nastat při jiném způsobu použití
nářadí, než byl uveden v přiložených bezpečnostních
pokynech. Tato rizika mohou vzniknout v důsledku ne­správného použití, dlouhodobého použití atd.
Přestože jsou dodržovány příslušné bezpečnostní
předpisy a jsou používána bezpečnostní zařízení, určitá
zbytková rizika nemohou být vyloučena. Tato rizika jsou
následující:

♦ Zranění způsobená kontaktem s jakoukoli rotující

nebo pohybující se částí.

♦ Zranění způsobená při výměně dílů, pracovního

nástroje nebo příslušenství.

♦ Zranění způsobená dlouhodobým použitím

nářadí. Používáte-li jakékoli nářadí delší dobu,
zajistěte, aby byly prováděny pravidelné pře-

stávky.
♦ Poškození sluchu.
♦ Zdravotní rizika způsobená vdechováním prachu

vytvářeného při použití nářadí (příklad: - práce se

dřevem, zejména s dubovým, bukovým a MDF.)

Použití výrobku

Při použití tohoto výrobku buďte vždy opatrní.
♦ Vždy používejte ochranné brýle nebo jinou vhodnou

ochranu zraku.

♦ Nikdy nedovolte, aby s tímto výrobkem pracovaly

děti nebo osoby, které nejsou seznámeny s těmito
pokyny.

♦ Nedovolte dětem, ostatním osobám nebo zvířatům,

aby se dostaly do blízkosti pracovního prostoru nebo
se dotýkaly zařízení a přívodního napájecího kabelu.

♦ Přísný dohled je vyžadován, pokud je zařízení

používáno v blízkosti dětí.

♦ Toto zařízení není určeno pro použití nedospělými

nebo nezkušenými osobami bez dozoru.

♦ Tento výrobek nesmí být použit jako hračka.
♦ Zařízení používejte pouze za denního světla nebo

při dobrém umělém osvětlení.

♦ Používejte toto zařízení pouze v suchém prostředí.

Zabraňte tomu, aby se zařízení dostalo do vlhkého
prostředí.

♦ Výrobek nenamáčejte.
♦ Nepokoušejte se tento výrobek demontovat. Uvnitř

zařízení se nenachází žádné opravitelné části.

♦ Nepoužívejte toto zařízení v prostředích s výbušnou

atmosférou, ve kterých se vyskytují hořlavé kapaliny,
plyny nebo prachové sm

♦ Chcete-li snížit riziko poškození zástrčky a napáje-

cího kabelu, nikdy neuvolňujte zástrčku ze zásuvky
tahem za kabel.

ěsi.

Bezpečnost ostatních osob

♦ Tento výrobek není určen k použití osobami (včetně

dětí) se sníženými fyzickými, smyslovými nebo
duševními schopnostmi, nebo s nedostatkem
zkušeností a znalostí, pokud těmto osobám nebyl

Po použití

♦ Není-li výrobek používán, měl by být uložen na

suchém a dobře odvětrávaném místě, mimo dosah

dětí.

♦ K uloženému zařízení by neměly mít přístup děti.
♦ Je-li zařízení skladováno nebo přepravováno ve

vozidle, mělo by být umístěno v kufru nebo zajištěno

tak, aby bylo zabráněno jeho pohybu při náhlých

změnách rychlosti nebo směru jízdy.

Kontroly a opravy

♦ Před použitím zkontrolujte, zda se na výrobku

nevyskytují žádné poškozené nebo vadné části.

Zkontrolujte, zda nejsou jeho části rozbity a zda

nejsou poškozeny spínače nebo jiné díly, které by

mohly ovlivnit jeho provoz.
♦ Nepoužívejte toto zařízení, je-li jakákoli jeho část

poškozena.
♦ Poškozené a zničené díly nechejte opravit či vyměnit

v autorizovaném servisním středisku.
♦ Nikdy se nepokoušejte demontovat nebo vyměnit

jiné díly než ty, které jsou uvedeny v tomto návodu.

Použití prodlužovacího kabelu

Vždy používejte schválený typ prodlužovacího kabelu,
který je vhodný pro příkon tohoto nářadí (viz technické
údaje). Prodlužovací kabel musí být vhodný pro venkovní
použití a musí být také tak označen. Může být použit pro­dlužovací kabel HO5V V-F s délkou až 30 m a s průřezem
vodiče 1,5 mm², aniž by docházelo k výkonovým ztrátám
při provozu nářadí. Před použitím prodlužovací kabel řád­ně prohlédněte, zda není poškozen nebo opotřebován.
Je-li tento kabel poškozen, vyměňte jej. V případě použití
navinovacího kabelu odviňte vždy celou délku kabelu.

5

Doplňující bezpečnostní pokyny pro
strunové sekačky

Varování! Po vypnutí motoru se bude struna sekačky

ještě chvíli otáčet.
♦ Seznamte se s obsluhou a správným používáním

zařízení.

♦ Před použitím napájecí kabel řádně prohlédněte,

zda není poškozen nebo opotřebován. Pokud do­jde během práce k poškození napájecího kabelu,
okamžitě nářadí vypněte a odpojte od elektrické
zásuvky. NEDOTÝKEJTE SE NAPÁJECÍHO KA­BELU DŘÍVE, NEŽ BUDE ODPOJEN.

♦ Pokud je napájecí kabel poškozen nebo opotřebo-

ván, výrobek nepoužívejte.

♦ Nazujte si robustní boty nebo holínky, aby byla vaše

chodidla chráněna.

♦ Nohy si chraňte dlouhými kalhotami.
♦ Před použitím nářadí zkontrolujte, zda je prostor,

ve kterém budete sekat, zbaven větviček, kamenů,
drátů a jiných překážek.

♦ Používejte nářadí pouze ve svislé poloze se sekací

strunou těsně nad zemí. Nikdy nespouštějte nářadí
v jiné poloze.

♦ Při práci s tímto nářadím kráčejte pomalu. Uvědomte

si, že čerstvě nasekaná tráva je kluzká a vlhká.

♦ Nepracujte na příkrých svazích. Na svazích pracujte

po vrstevnicích, nikdy ne směrem nahoru a dolů.

♦ Je-li nářadí v chodu, nikdy nepřecházejte přes

štěrkové chodníky nebo cesty.

♦ Nikdy se nedotýkejte struny, pokud je nářadí v cho-

du.

♦ Nepokládejte zařízení na zem, dokud se struna zcela

nezastaví.

♦ Používejte pouze odpovídající typ struny. Nikdy

nepoužívejte kovovou strunu nebo rybářský vlasec.

♦ Dávejte pozor, abyste se nedotkli sekací struny.
♦ Dávejte pozor, aby se napájecí kabel nedostal do

blízkosti struny. Stále sledujte polohu napájecího
kabelu.

♦ Ruce a nohy držte trvale mimo dosah struny, a to

zejména při zapínání motoru.

♦ Před použitím nářadí a po každém nárazu nářadí

zkontrolujte, zda nedošlo k jeho poškození a zda
není nutné provedení opravy.

♦ Nikdy nepoužívejte nářadí s poškozenými ochran-

nými kryty nebo bez řádně nasazených ochranných
krytů.

♦ Dávejte pozor, abyste se nezranili o zařízení, které

upravuje délku struny. Po vysunutí nové struny ná­řadí před spuštěním vždy nastavte do jeho obvyklé
pracovní polohy.

♦ Zajistěte, aby byly větrací drážky na nářadí stále

čisté a zbavené nečistot.

♦ Pokud je přívodní napájecí kabel poškozen nebo

opotřebován, strunovou sekačku (vyžínač trávy)
nepoužívejte.

♦ Dbejte na to, aby se prodlužovací napájecí kabely

nedostaly do blízkosti struny.

Štítky na nářadí

Na zařízení lze nalézt následující varovné symboly:

Před zahájením obsluhy si řádně prostudujte
tento návod.

Při práci s tímto nářadím používejte ochranné
brýle.

Při práci se zařízením používejte ochranu
sluchu.

Před kontrolou poškozeného napájecího kabelu
vždy vytáhněte síťovou zástrčku ze zásuvky.
Nepoužívejte toto nářadí, je-li poškozen jeho
napájecí kabel.

Dávejte pozor na odlétávající úlomky. Napájecí
kabel držte z dosahu žací struny.

Zařízení nevystavujte dešti nebo prostředí
s vysokou vlhkostí.

Směrnice 2000/14/EC zaručeného akustického
výkonu.

Elektrická bezpečnost

Toto nářadí je opatřeno dvojitou izolací. Proto
není nutné použití uzemňovacího vodiče. Vždy
zkontrolujte, zda napájecí napětí odpovídá
napětí na výkonovém štítku.

♦ Je-li poškozen napájecí kabel, musí být vyměněn vý-

robcem nebo v autorizovaném servisu Black & Dec-

ker, aby bylo zabráněno možným rizikům.
♦ Elektrická bezpečnost může být dále zvýšena použi-

tím proudového chrániče (RCD) s vysokou citlivostí

30 mA.

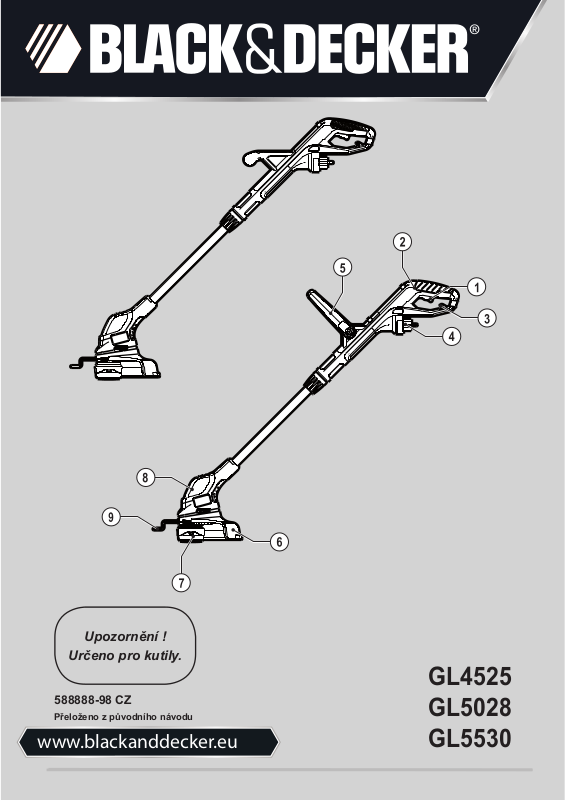

Popis

Toto nářadí se skládá z několika nebo všech následu­jících částí.

1. Hlavní spínač (Zapnuto / Vypnuto)

2. Rukojeť

3. Držák kabelu

4. Napájecí přívod

5. Doplňková rukojeť

6. Ochranný kryt

7. Pouzdro cívky

8. Žací hlava

9. Vodítko

Sestavení

Varování! Před montáží se ujistěte, zda je nářadí vypnuto

a zda je napájecí kabel odpojen od zásuvky.

Nasazení ochranného krytu (obr. A-B)

♦ Z ochranného krytu odstraňte šroub.
♦ Ochranný kryt (6) přiložte kolmo k žací hlavě (8),

nasuňte jej na místo až po zaskočení přídržných

západek (ujistěte se, zda vodicí kolejnice (10)

6

ochranného krytu (6) jsou správně srovnány s vo­dicími kolejnicemi (11) na žací hlavici (8). obr. A).

♦ Ochranný kryt (6) zajistěte šroubem (12).
Varování! Bez řádně uchyceného ochranného krytu se
zařízením nepracujte.

Montáž doplňkové rukojeti (obr. C) (pouze
pro modely GL4525 a GL5028)

♦ Doplňkovou rukojeť (5) nasuňte na hlavní rukojeť

(2) směrem zespoda vzhůru.

♦ Doplňkovou rukojeť zajistěte na svém místě doda-

ným šroubem (13).

Montáž doplňkové rukojeti (obr. D) (pouze
pro model GL5530)

♦ Stiskněte a držte obě tlačítka (14) na boční straně

rukojeti.

♦ Doplňkovou rukojeť (5) převlečte přes tlačítka (14)

na místo.

Varování! Ujistěte se, zda výstupky na tlačítku lícují
s výřezy v rukojeti a rukojeť je zajištěna.

Úprava polohy doplňkové rukojeti (obr. E)
(pouze pro model GL5530)

Doplňkovou rukojeť (5) je možné upravit k získání opti­málního vyvážení a pohodlí

♦ Stiskněte tlačítko (15) na levé straně rukojeti.
♦ Otočte doplňkovou rukojeť (5) do požadované

polohy.

♦ Uvolněte tlačítko (15).
Varování! Ujistěte se, zda výstupky na tlačítku lícují
s výřezy v rukojeti a rukojeť je zajištěna.

Úprava délky nářadí (obr. F)

Toto nářadí je vybaveno teleskopickým mechanismem,
které vám umožňuje podle potřeby si upravit jeho délku.
Je možné nastavit rozmanitou délku.
Délku upravíte následujícím postupem:

♦ Odpojte nářadí od napájecího přívodu.
♦ Otáčením ve směru pohybu hodinových ručiček

povolte stavitelný prstenec (16).

♦ Lehce zasuňte trubici (17) směrem dovnitř nebo ven

z rukojeti (2) na požadovanou délku.

♦ Otáčením proti směru pohybu hodinových ručiček

stavitelný prstenec (16) dotáhněte.

Uvolnění žací struny

Během přepravy je struna k cívce přichycena páskou.
♦ Odstraňte pásku, kterou je struna přichycena ke

krytu cívky (7).

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tem-

pem. Zamezte přetěžování nářadí.

Nastavení nářadí do režimu seřezávání nebo
do režimu zařezávání krajů (obr. H, I a J)

Nářadí je možné provozovat v režimu seřezávání, jak je
znázorněno na obr. E nebo v režimu zařezávání krajů,
k odstranění převisů trávy u okraje trávníků a u květino-
vých záhonů, jak je znázorněno na obr. F.

Režim seřezávání (obr. H)

V režimu seřezávání by měla být řezací hlava v poloze
znázorněné na obr. H. Pokud není, proveďte následující
postup:

♦ Odpojte nářadí od napájecího přívodu.
♦ Otáčením ve směru pohybu hodinových ručiček

povolte stavitelný prstenec (6).
♦ Přidržte rukojeť (2) a otočte žací hlavici (2) ve směru

chodu hodinových ručiček.
♦ Otáčením proti směru pohybu hodinových ručiček

dotáhněte stavitelný prstenec (6).
♦ Nasuňte okrajové vodítko (9) do krytu motoru.
Poznámka: Hlavou je možné otáčet pouze jedním
směrem.

Režim zařezávání krajů (obr. I & J)

Při sekání okrajů trávníků by měla být hlava sekačky
v poloze, která je uvedena na obr. I. Není-li tomu tak:

♦ Odpojte nářadí od napájecího přívodu.
♦ Otáčením ve směru pohybu hodinových ručiček

povolte stavitelný prstenec (6).
♦ Přidržte rukojeť (2) a otočte žací hlavici (2) proti

směru chodu hodinových ručiček.
♦ Otáčením proti směru pohybu hodinových ručiček

dotáhněte stavitelný prstenec (6).
♦ Vysuňte okrajové vodítko z krytu motoru. Ujistěte se,

zda je okrajové vodítko (9) plně vysunuto, uslyšíte

cvaknutí.
Poznámka: Hlavou je možné otáčet pouze jedním
směrem.

Zapnutí a vypnutí

♦ Chcete-li nářadí spustit, stiskněte spouštěcí páčku

(1).
♦ Nářadí vypnete uvolněním stisku spouštěcí páčky.
Varování! Nikdy se nepokoušejte zajistit spouštěcí páčku
v poloze zapnuto.

Rady pro optimální použití

Připojení nářadí k elektrické síti (obr. G)

♦ Stranu se zásuvkou vhodného prodlužovacího

kabelu připojte k napájecímu přívodu (4).

♦ Zavěste napájecí kabel na držák kabelu (3).
♦ Síťovou zástrčku zasuňte do síťové zásuvky ve zdi.

Pro vedení kabelu: Před připojením zástrčky k elektrické
síti se ujistěte, zda je kabel uchycen v držáku kabelu.

Varování! Prodlužovací kabel musí být vhodný pro
venkovní použití.

Všeobecné

♦ Chcete-li dosáhnout optimálních výsledků, sekejte

pouze suchou trávu.

Sekání travnatých ploch

♦

Nářadí uchopte tak, jak je znázorněno na obr. K.

♦ Lehce táhněte sekačkou ze strany na stranu.
♦ Pokud sečete vysokou trávu, pracujte po částech

od shora dolů. Trávu sekejte po krátkých kouscích.

7

♦ Nářadí držte z dosahu tvrdých předmětů a křehkého

porostu.

♦ Pokud bude sečení prováděno podél chodníků nebo

jiných drsných površích nebo mohutnějších porostů
plevele, opotřebení žací struny bude rychlejší a bude
třeba ji častěji vytahovat.

♦ Pokud nářadí zpomalí chod, snižte jeho zatížení.

♦ Srovnejte příchytky (24) na krytu cívky s výřezy na

pouzdru (28) (obr. N).

♦ Zatlačte kryt do pouzdra cívky tak, aby došlo k jeho

řádnému usazení.

Varování!

odřezávací nůž (10), uřízněte je tak, aby zasahovaly
pouze k ostří odřezávacího nože struny.

Pokud budou řezací struny vyčnívat přes

Sekání okrajů trávníků

Optimálních výsledků při sekání okrajů trávníků bude
dosaženo na okrajích, které jsou hlubší než 50 mm.
♦ Nepoužívejte toto nářadí pro vytváření hran. K vy-

tváření hran používejte rycí nářadí.
Nářadí uchopte tak, jak je znázorněno na obr. L.

♦
♦ Při sestřihávání těsně u země nářadí lehce skloňte.

Uchycení nové cívky s řezací strunou
(obr. M) (pouze pro modely GL4525
a GL5028)

Náhradní cívky se strunou získáte u autorizovaného
prodejce Black & Decker (kat. č. A6481).

♦ Odpojte napájecí kabel.
♦ Držte stisknuté příchytky (18) a sejměte z pouzdra

(7) kryt cívky (19).

♦ Vyjměte prázdnou cívku (20) z pouzdra.
♦ Z uzávěru cívky a pouzdra odstraňte zachycené

nečistoty a zbytky trávy.

♦ Vezměte novou cívku a nasuňte ji na výstupek na

krytu cívky. Lehce cívkou pootočte, až se usadí.

♦ Uvolněte konec jedné ze strun a protáhněte ji jed-

ním z ok (21). Struna by měla z uzávěru vyčnívat
přibližně 11 cm.

♦ Srovnejte příchytky (18) na krytu cívky s výřezy na

pouzdru (22).

♦ Zatlačte kryt do pouzdra cívky tak, aby došlo k jeho

řádnému usazení.

Varování! Pokud budou řezací struny vyčnívat přes
odřezávací nůž (23), uřízněte je tak, aby zasahovaly
pouze k ostří odřezávacího nože struny.

Uchycení nové cívky s řezací strunou
(obr. N a O) (pouze pro model GL5530)

Náhradní cívky s řezací strunou dostanete u vašeho
dodavatele Black & Decker (kat. č. A6441). Kompletní
kazety obsahující cívku s řezací strunou jsou taktéž
k dispozici (kat. č. A6442).

♦ Odpojte napájecí kabel.
♦ Držte stisknuté příchytky (24) a sejměte z pouzdra

(11) kryt cívky (25) (obr. N).

♦ Z uzávěru vyjměte prázdnou cívku (26).
♦ Z uzávěru cívky a pouzdra odstraňte zachycené

nečistoty a zbytky trávy.

♦ Vezměte novou cívku a nasuňte ji na výstupek na

krytu cívky. Lehce cívkou pootočte, až se usadí.

♦ Vysuňte jeden konec řezací struny a protáhněte

jej jedním z otvorů (27) (obr. O). Struna by měla
z uzávěru vyčnívat přibližně 11 cm.

♦ Odpojte druhý konec řezací struny a protáhněte jej

druhým očkem. Struna by měla z uzávěru vyčnívat
přibližně 11 cm.

Navinutí nové struny na prázdnou cívku (obr.
P - R) (pouze pro modely GL4525 a GL5028)

Na prázdnou cívku můžete navinout novou strunu.
Náhradní balíčky s řezací strunou dostanete u vašeho
dodavatele Black & Decker (kat. č. A6170 (31 m), A6171
(50 m)).
♦ Podle výše uvedeného postupu vyjměte z nářadí

prázdnou cívku.

♦ Odmotejte z cívky zbytek struny.
♦ Podle obrázku jedním z otvorů cívky (29) protáhněte

2 cm struny (obr.P).
♦ Zahněte konec struny a zajistěte ji ve štěrbině tvaru

L (30).
♦ Řezací strunu naviňte na cívku ve směru vyznačené

šipky. Dejte pozor, aby byla struna navinuta na cívku

úhledně a ve vrstvách. Nepřekřižujte ji (obr. R).
♦ Pokud navíjená struna dosáhne výkrojů (31), od-

střihněte ji. Strunu nechejte z cívky vyčnívat přibližně

12 cm a prstem ji přidržte na místě (obr. Q).
♦ Uložení cívky do nářadí proveďte podle výše uve-

deného postupu.
Varování! Používejte pouze vhodnou strunu Black & Dec­ker.

Navinutí nové struny na prázdnou cívku
(obr. S - U) (pouze pro model GL5530)

Na prázdnou cívku můžete navinout novou strunu.
Náhradní cívky s řezací strunou dostanete u vašeho
dodavatele Black & Decker (kat. č. A6440).
♦ Podle výše uvedeného postupu vyjměte z nářadí

prázdnou cívku.

♦ Odmotejte z cívky zbytek struny.
♦ Novou strunu nejprve naviňte na horní část cívky:
♦ Založte 2 cm řezací struny do jedné ze štěrbin

v horní části cívky podle obrázku.
♦ Řezací strunu naviňte na cívku ve směru vyznačené

šipky. Dejte pozor, aby byla struna navinuta na cívku

úhledně a ve vrstvách. Nepřekřižujte ji.
♦ Pokud navíjená struna dosáhne výkrojů (32), od-

střihněte ji.
♦ Dočasně zaparkujte strunu v zářezech (33) na jedné

straně cívky tak, jak je znázorněno na obrázku.
♦ Opakujte výše popsaný postup pro druhou řezací

strunu ve spodní části cívky. Strunu zaparkujte ve

volných zářezech (33).
♦ Uložení cívky do nářadí proveďte podle výše uvede-

ného postupu. Nezapomeňte uvolnit řezací strunu

z parkovacích zářezů (33).
Varování! Používejte pouze vhodnou strunu Black & Dec­ker.

8

Výměna síťové zástrčky (pouze pro Velkou
Británii a Irsko)

Budete-li instalovat novou zástrčku napájecího kabelu:
♦ Zajistěte ekologickou likvidaci staré zástrčky.
♦ Připojte hnědý vodič ke svorce pod napětím na nové

zástrčce.

♦ Modrý vodič připojte k nulové svorce.

Varování! Na zemnící svorku nebude připojen žádný
vodič. Dodržujte montážní pokyny dodávané s kvalitními
zástrčkami. Doporučená pojistka: 5 A.

Řešení problémů

Zdá-li se vám, že nářadí nepracuje správně, postupujte
podle níže uvedených pokynů. Pokud nebude záva­da odstraněna, spojte se s autorizovaným servisem
Black & Decker.

Varování! Před pokračováním odpojte nářadí od elek-
trické sítě.

♦ Vypněte zařízení / nářadí a odpojte napájecí kabel

od sítě.
♦ Nebo zařízení / nářadí vypněte a vyjměte z něj aku-

mulátor, je-li zařízení / nářadí napájeno snímatelným

akumulátorem.
♦ Nebo nelze-li akumulátor vyjmout, nechejte nářadí

v chodu, dokud nedojde k jeho úplnému vybití.
♦ Před čištěním nabíječky odpojte nabíječku od sítě.

Vaše nabíječka nevyžaduje žádnou údržbu mimo

pravidelné čištění.

♦ Větrací otvory výrobku/nářadí a nabíječky pravidelně

čistěte měkkým kartáč
♦ Pomocí vlhkého hadříku pravidelně čistěte kryt mo-

toru. Nepoužívejte žádné abrazivní čistící prostředky

nebo rozpouštědla.
♦ Pravidelně čistěte strunu a cívku měkkým kartáčem

nebo suchým hadříkem.
♦ Pravidelně odstraňujte ze spodní strany krytu trávu

a nečistoty.

em nebo suchým hadříkem.

Nářadí pracuje v nízkých otáčkách

♦ Zkontrolujte, zda se může volně otáčet pouzdro

cívky. Pokud je potřeba, opatrně jej očistěte.

♦ Zkontrolujte, zda struna nevyčnívá z pouzdra cívky

více než 11 cm. Pokud ano, uřízněte ji tak, aby
zasahovala jen k ostří odřezávacího nože struny.

Automatický posuv struny nepracuje

♦ Držte stisknuté výstupky na krytu cívky a sejměte

z pouzdra kryt cívky.

♦ Povytáhněte strunu tak, aby vyčnívala z pouzdra

cívky zhruba 11 cm. Pokud již není dostačující délka
struny k dispozici, vložte podle výše uvedených
pokynů do nářadí novou cívku se strunou.

♦ Vyrovnejte jazýčky na uzávěru cívky s výřezy v pouz-

dře.

♦ Zatlačte kryt do pouzdra cívky tak, aby došlo k jeho

řádnému usazení.

♦ Přečnívá-li struna přes odřezávací nůž, zkraťte ji

tak, aby se tohoto nože pouze dotýkala.

Pokud automatický posuv struny stále
nepracuje nebo pokud je cívka zablokovaná,
zkuste následující:

♦ Pečlivě očistěte pouzdro a uzávěr cívky.
♦ Vyjměte cívku a zkontrolujte, zda se může páčka

volně pohybovat.

♦ Vyjměte cívku a odviňte celou délku struny. Potom

proveďte podle výše uvedeného postupu její správné
navinutí na cívku. Proveďte uložení cívky do pouzdra
podle uvedeného postupu.

Ochrana životního prostředí

Třiďte odpad. Tento výrobek nesmí být likvido­ván v běžném komunálním odpadu.

Pokud nebudete výrobek Black & Decker dále používat
nebo přejete-li si jej nahradit novým, nelikvidujte jej spolu
s běžným komunálním odpadem. Zajistěte likvidaci tohoto
výrobku v tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné
využití použitých výrobků a obalových materi­álů. Opětovné použití recyklovaných materiálů
pomáhá chránit životní prostředí před znečiště-
ním a snižuje spotřebu surovin.

Při zakoupení nových výrobků vám prodejny, místní sběr­ny odpadů nebo recyklační stanice poskytnou informace
o správné likvidaci elektroodpadů z domácnosti.

Společnost Black & Decker poskytuje službu sběru
a recyklace výrobků Black & Decker po skončení jejich
provozní životnosti. Chcete-li získat výhody této služby,
odevzdejte prosím váš výrobek kterémukoli autorizova­nému zástupci servisu, který nářadí odebere a zajistí
jeho recyklaci.

Místo nejbližšího autorizovaného servisu Black & Decker
naleznete na příslušné adrese uvedené v tomto návo­du. Seznam autorizovaných servisů Black & Decker
a podrobnosti o poprodejním servisu naleznete také na
internetové adrese: www.2helpU.com

Údržba

Vaše nářadí Black & Decker bylo zkonstruováno tak,
aby pracovalo po dlouhou dobu s minimálními nároky na
údržbu. Řádná péče o výrobek/nářadí a jeho pravidelné
čištění vám zajistí jeho bezproblémový chod.

Varování! Před prováděním jakékoli údržby akumulá-
torového elektrického nářadí nebo nářadí opatřeného
napájecím kabelem:

9

Technické údaje

GL4525 GL5028 GL5530
Typ 1 Typ 1 Typ 1

Napájecí napětí V 230 230 230
Příkon W 450 500 550
Otáčky naprázdno min

-1

7300 7200 7300

Hmotnost kg 2,0 2,1 2,3

Vibrace přenášené na obsluhu měřené dle normy
EN 786: = 2,5 m/s

(akustický tlak) 81 dB(A), odchylka (K) = 1 dB(A)

L

pA

2

, odchylka (K) = 1,5 m/s2.

ES Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

NAŘÍZENÍ TÝKAJÍCÍ SE VNĚJŠÍHO HLUKU

09

GL4525/GL5028/GL5530

Společnost Black & Decker prohlašuje, že tyto

produkty popisované v technických údajích splňují

požadavky následujících norem: 2006/42/EC,

EN 60335-1, EN 60335-2-91

2000/14/EC, sekačka trávy L ≤ 50 cm, příloha VIII

KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arn-

hem, The Netherlands

Úředně stanovený orgán id. č.: 0344

Hladina akustického tlaku podle 2000/14/EC

(článek 12, příloha III, L ≤ 50 cm):

(měřený akustický výkon) 95 dB(A)

L

WA

odchylka (K) = 1 dB(A)

(zaručená hodnota akustického výkonu) 96 dB(A)

L

WA

Tyto výrobky splňují také požadavky směrnice
2004/108/EC. Chcete-li získat další informace,

kontaktujte prosím společnost Black & Decker na

následující adrese nebo na adresách, které jsou

uvedeny na konci tohoto návodu. Níže podepsaná

osoba je odpovědná za sestavení technických údajů

a provádí toto prohlášení v zastoupení společnosti

odchylka (K) = 1 dB(A)

Black & Decker.

Záruka

Společnost Black & Decker je přesvědčena o kvalitě
svých výrobků a nabízí mimořádnou záruku. Tato záruka
je nabízena ve prospěch zákazníka a nijak neovlivní
jeho zákonná záruční práva. Tato záruka platí ve všech
členských státech EU a evropské zóny volného obchodu
EFTA.

Objeví-li se na výrobku Black & Decker, v průběhu
24 měsíců od zakoupení, jakékoli materiálové či výrobní
vady, společnost Black & Decker garantuje ve snaze
o minimalizování vašich starostí bezplatnou výměnu
vadných dílů, opravu nebo výměnu celého výrobku za
níže uvedených podmínek:
♦ Výrobek nebyl používán pro obchodní nebo profe-

sionální účely a nedocházelo k jeho pronájmu;
♦ Výrobek nebyl vystaven nesprávnému použití a ne-

byla zanedbána jeho předepsaná údržba;

♦ Výrobek nebyl poškozen cizím zaviněním;
♦ Opravy nebyly prováděny jinými osobami, než autori-

zovanými opraváři nebo mechaniky autorizovaného

servisu Black & Decker.

Požadujete-li záruční opravu, budete muset prodejci
nebo zástupci autorizovaného servisu předložit doklad
o zakoupení výrobku. Místo nejbližšího autorizovaného
servisu Black & Decker naleznete na příslušné adrese
uvedené v tomto návodu. Seznam autorizovaných
servisů Black & Decker a podrobnosti o poprodejním
servisu naleznete také na internetové adrese:

www.2helpU.com

Navštivte prosím naše internetové stránky
www.blackanddecker.co.uk, kde můžete
zaregistrovat váš nový výrobek Black & Decker a kde
můžete získat informace o našich nových výrobcích
a speciálních nabídkách. Na adrese
www.blackanddecker.co.uk jsou k dispozici další
informace o značce Black & Decker a o celé řadě
našich dalších výrobk

ů.

Kevin Hewitt

Vicepresident

pro spotřebitelskou techniku

Black & Decker Europe,
210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

01-10-2009

10

BLACK & DECKER TRADING S.R.O.

Klášterského 2
143 00 Praha 4 – Modřany
Česká Republika
Tel.: [phone]
00420 2 417 76 655,6 Fax: [phone]
Servis: 00420 2 444 03 247
www.blackanddecker.cz
www.dewalt.cz
[email protected]

BAND SERVIS

K Pasekám 4440
760 01 Zlín
Tel.: [phone],1 Fax: [phone]
www.bandservis.cz
[email protected]

BLACK & DECKER SLOVAKIA S.R.O.

Stará Vajnorská cesta 8
831 04 Bratislava
Slovenská republika
Tel.: [phone],3 Fax: [phone]
www.blackanddecker.sk
www.dewalt.sk
[email protected]

BAND SERVIS

Paulínska 22
917 01 Trnava
Tel.: [phone] Fax: [phone]
www.bandservis.sk
[email protected]

BAND SERVIS

Južná trieda 17 (budova TWD)
040 01 Košice
Tel.: [phone]
[email protected]

zst00143682 - 17-12-2010

11

121314

CZ ZÁRUČNÍ LIST

PL KARTA GWARANCYJNA

H JÓTÁLLÁSI JEGY

SK ZÁRUČNÝ LIST

CZ

H

měsíců
hónap

24

PL

SK

miesiący
mesiacov

CZ

H

PL

SK

Výrobní kód Datum prodeje

Razítko prodejny
Podpis

Pecsét helye

Gyári szám A vásárlás napja

Aláírás
Stempel

Numer seryjny Data sprzedaży

Podpis
Pečiatka predajne

Číslo série Dátum predaja

Podpis

CZ

Adresy servisu
Band Servis
Klášterského 2
CZ-14300 Praha 4
Tel.: [phone]
Fax: [phone]

Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: [phone],1
Fax: [phone]
http://www.bandservis.cz

H

Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: [phone]
Fax: [phone]
www.rotelkft.hu

PL

Adres serwisu centralnego
ERPATECH
ul. Obozowa 61
01-418 Warszawa
Tel.: [phone]
Fax: [phone]

CZ

Dokumentace záruční opravy

H

A garanciális javitás dokumentálása

SK

Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: [phone]
Fax: [phone]

PL

Przebieg napraw gwarancyjnych

SK

Záznamy o záručných opravách

CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko

Podpis

H Sorszám Bejelentés időpontja Javítási időpont Javitási

Jótállás új határideje

munkalapszám

Hiba jelleg
oka

PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg

naprawy

SK Číslo

dodávky

Dátum nahlásenia Dátum opravy Číslo

objednávky

Popis
poruchy

Pecsét
Aláírás

Stempel
Podpis
Pečiatka

Podpis

08/10
