Black & Decker DV9610ECN, DV1210ECN User Manual [en, el, de, it, es +8]

DV7210ECN
DV9610ECN
DV1210ECN

A

B

E

C

E

2

D

F

G

H

I

K

J

3

ENGLISH

(Original instructions)

Intended use

Your Black & Decker Dustbuster® handheld vacuum cleaner
has been designed for light dry vacuum cleaning purposes.
This appliance is intended for household use only.

u

Safety instructions

u

Warning! Read all safety

@

warnings and all in­structions.

the warnings and instructions
listed below may result in electric
shock, re and/or serious injury.

Warning!

@

powered appliances, basic safety
precautions, including the follow­ing, should always be followed to
reduce the risk of re, leaking bat­teries, personal injury and material
damage.

u

Read all of this manual carefully be­fore using the appliance.

u

The intended use is described in this
manual. The use of any accessory
or attachment or the performance
of any operation with this appliance
other than those recommended in this
instruction manual may present a risk
of personal injury.

u

Retain this manual for future refer­ence.

Using your appliance

u

Do not use the appliance to pick up
liquids or any materials that could
catch re.

u

Do not use the appliance near water.

u

Do not immerse the appliance in
water.

4

Failure to follow

When using battery-

Inspection and repairs

u

u

u

u

u

Never pull the charger lead to discon­nect the charger from the socket. Keep
the charger lead away from heat, oil
and sharp edges.
This appliance can be used by chil­dren aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or
lack of experience and knowledge if
they have been given supervision or
instruction concerning use of the appli­ance in a safe way and understand the
hazards involved. Children shall not
play with the appliance. Cleaning and
user maintenance shall not be made
by children without supervision.

Before use, check the appliance for
damaged or defective parts. Check for
breakage of parts, damage to switches
and any other conditions that may af­fect its operation.
Do not use the appliance if any part is
damaged or defective.
Have any damaged or defective parts
repaired or replaced by an authorized
repair agent.
Regularly check the charger lead for
damage. Replace the charger if the
lead is damaged or defective.
Never attempt to remove or replace
any parts other than those specied in
this manual.

ENGLISH

(Original instructions)

Additional safety instructions

After use

u Unplug the charger before cleaning the charger or charg-

ing base.

u When not in use, the appliance should be stored in a dry

place.

u Children should not have access to stored appliances.

Residual risks.

Additional residual risks may arise when using the tool which
may not be included in the enclosed safety warnings. These
risks can arise from misuse, prolonged use etc.
Even with the application of the relevant safety regulations
and the implementation of safety devices, certain residual
risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts.
u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular
breaks.

u Impairment of hearing.
u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially
oak, beech and MDF.)

Batteries and chargers

Batteries

u Never attempt to open for any reason.
u Do not expose the battery to water.
u Do not expose the battery to heat.
u Do not store in locations where the temperature may

exceed 40°C.

u Charge only at ambient temperatures between 10°C and

40°C.

u Charge only using the charger provided with the appli-

ance/tool. Using the wrong charger could result in an
electric shock or overheating of the battery.

u When disposing of batteries, follow the instructions given

in the section "Protecting the environment".

u Do not damage/deform the battery pack either by puncture

or impact, as this may create a risk of injury and re.

u Do not charge damaged batteries.
u Under extreme conditions, battery leakage may occur.

When you notice liquid on the batteries carefully wipe the
liquid off using a cloth. Avoid skin contact.

u In case of skin or eye contact, follow the instructions

below.

Warning! The battery uid may cause personal injury or
damage to property. In case of skin contact, immediately rinse
with water. If redness, pain or irritation occurs seek medical
attention. In case of eye contact, rinse immediately with clean
water and seek medical attention.

Chargers

Your charger has been designed for a specic voltage. Always
check that the mains voltage corresponds to the voltage on
the rating plate.
Warning! Never attempt to replace the charger unit with a
regular mains plug.

u Use your Black & Decker charger only to charge the bat-

tery in the appliance/tool with which it was supplied. Other
batteries could burst, causing personal injury and damage.

u Never attempt to charge nonrechargeable batteries.
u If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised Black & Decker Service
Centre in order to avoid a hazard.

u Do not expose the charger to water.
u Do not open the charger.
u Do not probe the charger.
u The appliance/tool/battery must be placed in a well venti-

lated area when charging.

Electrical safety

Your charger has been designed for a specic voltage. Always
check that the mains voltage corresponds to the voltage on
the rating plate. Never attempt to replace the charger unit with
a regular mains plug.

Symbols on the charger

Read all of this manual carefully before using the

appliance.

This tool is double insulated; therefore no earth wire

#

is required. Always check that the power supply
corresponds to the voltage on the rating plate.

Short circuit proof safety isolating transformer. The

w

mains supply is electrically separated from the
transformer output.

The charger automatically shuts off if the ambient

x

temperature becomes too high. As a consequence
the charger will be inoperable. The charging base
must be disconnected from the mains supply and
taken to an authorised service centre for repair.

The charging base is intended for indoor use only.

$

5

ENGLISH

(Original instructions)

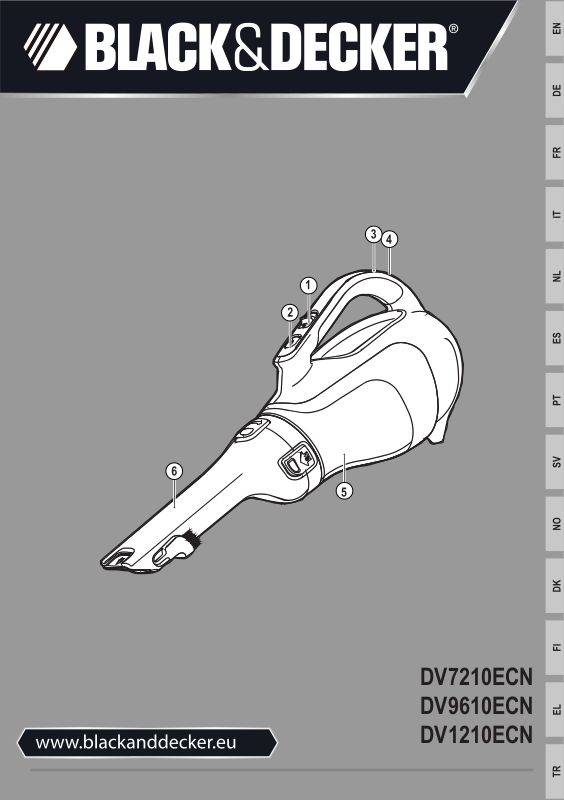

Features

This tool includes some or all of the following features.

1. On/off switch

2. Bowl release button

3. Charging indicator

4. Charging socket

5. Dust bowl

6. Dust collector

Assembly

Accessories (g. A, B & C)

These models may be supplied with some of the following
accessories:

u A brush tool (7) for furniture and stairs.
u An Integrated brush tool (8) for furniture and stairs.
u An Integrated crevice tool (9) for conned spaces.

Fitting the brush tool (Fig. A). (DV7210ECN Only)

u Insert the accessory into the front of the appliance. Make

sure that the accessory is pushed fully in.

The integrated brush tool (Fig. B). (DV9610ECN and
DV1210ECN Only)

u Flip down the brush tool (8) at the end of the dust collec-

tor.

The integrated crevice tool (Fig. C). (DV9610ECN and
DV1210ECN Only)

u Extend the crevice tool (9) by pulling the crevice tool (9)

until it locks into position.

u Retract the crevice tool (9) by pressing the area (10) and

pushing the crevice tool (9) back into the dust collector (6).

While charging, the charger may become warm. This is
normal and does not indicate a problem. The appliance can
be left connected to the charger indenitely. The charging
indicator (3) will be lit as long as the appliance is connected to
the plugged-in charger.
Warning! Do not charge the battery at ambient temperatures
below 10 °C or above 40 °C.

Switching on and off (g. E)

u To switch the appliance on, slide the on/off switch (1)

forward to position 1.

u To switch the appliance off, slide the on/off switch (1) back

to position 0.

Rotating the dust collector (g. F) (DV9610ECN &
DV1210ECN only

The nozzle can be rotated for better access in tight spots.

u Press the rotation release catch (12).
u Rotate the nozzle to the left or right until it clicks into

place.

Optimising the suction force

In order to keep the suction force optimised, the lters must be
cleared regularly during use.

Emptying and cleaning the product.

Emptying the dust bowl (g. G).

u Press the release latchs (13) and pull the dust collector (6)

straight off.

u Empty the contents of the bowl.
u To replace the dust collector, place it back onto the handle

until it “clicks” rmly into position.

Use

u Before rst use, the battery must be charged for at least

24 hours.

Charging the battery (Fig. D)

u Make sure that the appliance is switched off. The battery

will not be charged with the on/off switch in the on posi­tion.

u Plug the jack plug of the charger (11) into the charging

socket (4) of the appliance (Fig. D).

u Plug in the charger. Switch on at the mains. The charging

indicator (3) will be lit.

u Leave the appliance to charge for at least 16 hours.

6

Removing the dust bowl and lters (g. H, I, J & K).

Warning! The lters are re-usable and should be cleaned

regularly.

u Press the release latch (2) and pull the dust bowl (5)

straight off.

u While holding the dust bowl over a bin or sink, pull out the

lter (14) to empty the contents of the bowl.

u To replace the dust bowl, place it back onto the handle

until it “clicks” rmly into position.

Warning! Never use the appliance without the lters. Opti­mum dust collection will only be achieved with clean lters.

Pre-lter (g. J) (DV7210ECN)

The Filter and pre-lter can be separated to allow better
cleaning.

u Twist the pre-lter (15) in a clockwise direction and lift

from the lter (14).

ENGLISH

(Original instructions)

Quick clean lter (g. L) (DV9610ECN &
DV1210ECN

u Lift the lter cleaning handle (18).
u Whilst holding the quick clean lter housing (16) turn the

lter cleaning handle (17) to perform a quick clean of the
lter (17).

u Pull the lter (17) out of the quick clean lter housing (16)

for more thorough cleaning.

Cleaning the dust bowls and lters

u The dust bowls and lters can be washed in warm soapy

water.

u Make sure that the lters and the dust bowl are dry before

re-tting.

Replacing the lters

The lters should be replaced every 6 to 9 months and when­ever worn or damaged.
Replacement lters are available from your Black & Decker
dealer:
For models: DV7210N use lter part number VF110-XJ
For models: DV9610ECN and DV1210ECN use lter part
number VF110FC-XJ

Maintenance

Your Black & Decker corded/cordless appliance/tool has been
designed to operate over a long period of time with a minimum
of maintenance. Continuous satisfactory operation depends
upon proper tool care and regular cleaning.
Warning! Before performing any maintenance on corded/
cordless power tools:

u Switch off and unplug the appliance/tool.
u Or switch off and remove the battery from the appliance/

tool if the appliance/tool has a separate battery pack.

u Or run the battery down completely if it is integral and then

switch off.

u Unplug the charger before cleaning it. Your charger does

not require any maintenance apart from regular cleaning.

u Regularly clean the ventilation slots in your appliance/tool/

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

Separate collection of used products and packaging

z

allows materials to be recycled and used again.
Re-use of recycled materials helps prevent environ­mental pollution and reduces the demand for raw
materials.

Local regulations may provide for separate collection of elec­trical products from the household, at municipal waste sites or
by the retailer when you purchase a new product.

Black & Decker provides a facility for the collection and
recycling of Black & Decker products once they have reached
the end of their working life. To take advantage of this service
please return your product to any authorised repair agent who
will collect them on our behalf.

You can check the location of your nearest authorised repair
agent by contacting your local Black & Decker ofce at
the address indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full details of our
after-sales service and contacts are available on the Internet
at: www.2helpU.com

Battery

If you want to dispose of the product yourself, the

Z

battery must be removed as described below and
disposed of in accordance with local regulations.

u Preferably discharge the battery by operating the appli-

ance until the motor stops.

u Press the release button (2) and remove the dust bowl (5).
u Remove the seven screws holding the body of the appli-

ance together.

u Lift the housing cover away from the assembly.
u Detach all lead connections from the battery pack.
u Remove battery pack.
u Place the battery in a suitable packaging to ensure that

the terminals cannot be short-circuited.

u Take the battery to your service agent or to a local recy-

cling station.

Once removed, the battery cannot be retted.

Protecting the environment

Separate collection. This product must not be

Z

disposed of with normal household waste.

Should you nd one day that your Black & Decker product
needs replacement, or if it is of no further use to you, do not
dispose of it with household waste. Make this product avail­able for separate collection.

7

ENGLISH

(Original instructions)

Technical data

DV7210ECN

(H1)

Voltage V

Battery

Weight kg

Charger

Input voltage V

Output voltage V

Current mA

Approximate
charge time

Weight kg 0.17 0.22 0.07

Charger

Input voltage V

Output voltage V

Current mA

Approximate
charge time

Weight kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Type

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

200 200 85

h

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

ac

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Guarantee

Black & Decker is condent of the quality of its products and
offers an outstanding guarantee. This guarantee statement is
in addition to and in no way prejudices your statutory rights.
The guarantee is valid within the territories of the Member
States of the European Union and the European Free Trade
Area.

If a Black & Decker product becomes defective due to faulty
materials, workmanship or lack of conformity, within 24
months from the date of purchase, Black & Decker guarantees
to replace defective parts, repair products subjected to fair
wear and tear or replace such products to ensure minimum
inconvenience to the customer unless:

u The product has been used for trade, professional or hire

purposes;

u The product has been subjected to misuse or neglect;
u The product has sustained damage through foreign

objects, substances or accidents;

u Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

To claim on the guarantee, you will need to submit proof of
purchase to the seller or an authorised repair agent. You can
check the location of your nearest authorised repair agent
by contacting your local Black & Decker ofce at the address
indicated in this manual. Alternatively, a list of authorised
Black & Decker repair agents and full details of our after­sales service and contacts are available on the Internet at:
www.2helpU.com

Please visit our website www.blackanddecker.co.uk to register
your new Black & Decker product and to be kept up to date
on new products and special offers. Further information on the
Black & Decker brand and our range of products is available
at www.blackanddecker.co.uk

8

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Der Handstaubsauger Black & Decker Dustbuster® wurde
zum Saugen von leichtem, trockenem Schmutz entwickelt.
Dieses Gerät ist nicht für den gewerblichen Einsatz
vorgesehen.

Sicherheitshinweise

Achtung! Lesen Sie

@

sämtliche Sicherheit­swarnungen und Anwei­sungen.

Die Nichteinhaltung

Verwendung des Geräts

u

u

u

u

der nachstehend aufgeführten
Warnungen und Anweisungen
kann einen elektrischen Schlag,
Brand und/oder schwere Verlet­zungen verursachen.

Achtung!

@

Umgang mit akkubetriebenen

Beachten Sie beim

u

Geräten stets die grundlegenden
Sicherheitshinweise, einschließlich
der folgenden. Dadurch verhindern
Sie weitgehend das Entstehen
von Bränden, das Auslaufen von
Akkus sowie Sach- und Personen­schäden.

u

Lesen Sie diese Anleitung vollständig
und aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden.

u

Der vorgesehene Verwendungszweck
ist in dieser Anleitung beschrieben.
Bei Verwendung von Zubehör oder

Inspektion und Reparaturen

u

Anbauteilen, die nicht in dieser An­leitung empfohlen werden, sowie bei
der Verwendung des Geräts in Ab­weichung von den in dieser Anleitung
beschriebenen Verfahren besteht
Verletzungsgefahr.

u

Bewahren Sie diese Anleitung auf.

u

Benutzen Sie das Gerät nicht zum
Aufsaugen von Flüssigkeiten oder
entzündlichen Materialien.
Betreiben Sie das Gerät nicht in der
Nähe von Wasser.
Tauchen Sie das Gerät nicht in Wass­er.
Ziehen Sie das Ladegerät nicht am
Kabel aus der Netzsteckdose. Achten
Sie darauf, dass das Kabel des
Ladegeräts nicht in Kontakt mit starker
Hitze, Öl oder scharfen Gegenständen
kommt.
Dieses Gerät darf von Kindern ab
8 Jahren und Personen mit einge­schränkten körperlichen, sensorischen
oder geistigen Fähigkeiten sowie
mangelnder Erfahrung und Wissen in
Bezug auf dessen Gebrauch bedient
werden, wenn sie bei der Verwend­ung des Geräts beaufsichtigt oder
angeleitet werden und die möglichen
Gefahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung
und Wartungsarbeiten dürfen von
Kindern nur unter Aufsicht durchge­führt werden.

Prüfen Sie das Gerät vor der Verwend­ung auf beschädigte oder defekte
Teile. Prüfen Sie, ob Teile gebrochen
sind, Schalter beschädigt wurden oder
andere Bedingungen vorliegen, die die
Funktion beeinträchtigen können.
Betreiben Sie das Gerät nicht, wenn
ein Teil beschädigt oder defekt ist.

9

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u

Lassen Sie beschädigte oder defekte
Teile in einer Vertragswerkstatt repari-

Akkus und Ladegeräte

Akkus

eren oder austauschen.

u

Überprüfen Sie das Ladegerätka­bel in regelmäßigen Abständen auf
Beschädigungen. Tauschen Sie das
Ladegerät aus, wenn das Kabel be­schädigt oder defekt ist.

u

Ersetzen oder entfernen Sie keine
Teile, für die in dieser Anleitung keine
entsprechende Beschreibung en­thalten ist.

Zusätzliche Sicherheitshinweise

Nach dem Gebrauch

u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie das Ladegerät oder die Ladestation reinigen.

u Bewahren Sie das Gerät bei Nichtgebrauch an einem

trockenen Ort auf.

u Kinder sollten keinen Zugang zu aufbewahrten Geräten

haben.

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Re­strisiken, die möglicherweise nicht in den Sicherheitswarnun­gen genannt werden. Diese Risiken bestehen beispielsweise
bei Missbrauch oder längerem Gebrauch.
Auch bei der Einhaltung der entsprechenden Sicherheits­vorschriften und der Verwendung aller Sicherheitsgeräte
bestehen weiterhin bestimmte Restrisiken. Diese werden im
Folgenden aufgeführt:

u Das Berühren von sich drehenden/bewegenden Teilen

kann Verletzungen zur Folge haben.

u Der Austauschen von Teilen, Messern oder Zubehör kann

Verletzungen zur Folge haben.

u Der längere Gebrauch eines Geräts kann Verletzungen

zur Folge haben. Legen Sie bei längeren Gebrauch
regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs.
u Gesundheitsrisiken durch das Einatmen von Staub beim

Verwenden des Geräts (beispielsweise bei Holzarbeiten,
insbesondere Eiche, Buche und Pressspan).

10

Achtung! Batteriesäure kann Sach- oder Personenschäden
verursachen. Spülen Sie die Säure nach Hautkontakt sofort
mit Wasser ab. Suchen Sie einen Arzt auf, wenn sich auf der
Haut Rötungen, Reizungen oder andere Irritationen zeigen.
Spülen Sie das Auge nach Augenkontakt sofort mit sauberem
Wasser aus, und suchen Sie einen Arzt auf.

Ladegeräte

Das Ladegerät ist für eine bestimmte Spannung ausgelegt.
Stellen Sie sicher, dass die Netzspannung der auf dem Typen­schild des Geräts angegebenen Spannung entspricht.
Achtung! Ersetzen Sie das Ladegerät keinesfalls durch ein
normales Netzkabel.

u Auf keinen Fall öffnen.
u Achten Sie darauf, dass der Akku nicht mit Wasser in

Berührung kommt.

u Setzen Sie den Akku keinen hohen Temperaturen aus.
u Nicht bei Temperaturen über 40 °C lagern.
u Laden Sie den Akku ausschließlich bei Umgebungstem-

peraturen zwischen 10 °C und 40 °C.

u Verwenden Sie ausschließlich das mit dem Gerät

gelieferte Ladegerät. Das Verwenden des falschen
Ladegeräts kann zu einem Stromschlag oder dem Über­hitzen des Akkus führen.

u Bei der Entsorgung von Akkus oder Batterien die Hinweise

im Abschnitt "Umweltschutz" beachten.

u Der Akku darf nicht durch mechanische Krafteinwirkung

oder Belastungen beschädigt oder verformt werden.
Andernfalls besteht Verletzungs- und Brandgefahr.

u Laden Sie beschädigte Akkus nicht auf.
u Unter extremen Bedingungen können Akkus undicht wer-

den. Wenn Sie feststellen, dass aus dem Akku Flüssigkeit
austritt, wischen Sie diese vorsichtig mit einem Tuch ab.
Vermeiden Sie Hautkontakt.

u Beachten Sie nach Haut- oder Augenkontakt die folgen-

den Hinweise.

u Verwenden Sie das Black & Decker Ladegerät nur für

den Akku des Geräts, mit dem es geliefert wurde. Andere
Akkus könnten platzen und Sachschäden oder Verletzun­gen verursachen.

u Versuchen Sie keinesfalls, nicht auadbare Batterien zu

laden.

u Ist das Netzkabel beschädigt, muss es durch den

Hersteller oder eine Black & Decker Vertragswerkstatt
ausgetauscht werden, um eine mögliche Gefährdung zu
vermeiden.

u Achten Sie darauf, dass das Ladegerät nicht mit Wasser

in Berührung kommt.

u Versuchen Sie nicht, das Ladegerät zu öffnen.
u Nehmen Sie am Ladegerät keine Veränderungen vor.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Während das Gerät/der Akku geladen wird, muss auf

ausreichende Belüftung geachtet werden.

Elektrische Sicherheit

Das Ladegerät ist für eine bestimmte Spannung ausgelegt.
Stellen Sie sicher, dass die Netzspannung der auf dem
Typenschild des Geräts angegebenen Spannung entspricht.
Ersetzen Sie das Ladegerät keinesfalls durch ein normales
Netzkabel.

Symbole auf dem Ladegerät

Lesen Sie diese Anleitung vollständig und aufmerk-

sam durch, bevor Sie das Gerät zum ersten Mal
verwenden.

Dieses Gerät ist schutzisoliert, daher ist keine

#

Erdleitung erforderlich. Überprüfen Sie stets, ob die
Netzspannung der auf dem Typenschild des Geräts
angegebenen Spannung entspricht.

Kurzschlusssicherer Trenntrafo. Der Trafoausgang

w

ist elektrisch von der Netzstromversorgung getrennt.

Bei extrem hohen Umgebungstemperaturen schaltet

x

sich das Ladegerät automatisch ab. Das Ladegerät
lässt sich danach nicht mehr in Betrieb nehmen. Es
muss dann von der Netzstromversorgung getrennt
und in einer Vertragswerkstatt repariert werden.

Die Ladestation darf nur im Innenbereich verwendet

$

werden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden
Merkmale.

1. Ein-/Ausschalter

2. Entriegelungstaste für den Auffangbehälter

3. Ladeanzeige

4. Ladebuchse

5. Staubbehälter

6. Saugdüse

Montage

Zubehör (Abb. A, B und C)

Diese Modelle werden mit einigen oder allen der folgenden
Zubehörteile ausgeliefert:

u Polsterbürste (7) für Möbel und Treppen
u Integrierte Polsterbürste (8) für Möbel und Treppen
u Integrierte Fugendüse (9) für beengte Platzverhältnisse

Anbringen der Bürste (Abb. A) (nur DV7210ECN)

u Setzen Sie das Zubehörteil vorne in die Saugöffnung

des Geräts ein. Achten Sie darauf, dass das Zubehörteil
vollständig eingesetzt wird.

Integrierte Bürste (Abb. B). (nur DV9610ECN und
DV1210ECN)

u Klappen Sie die am Ende der Saugdüse angebrachte

Bürste (8) herunter.

Integrierte Fugendüse (Abb. C). (nur DV9610ECN und
DV1210ECN)

u Ziehen Sie die Fugendüse (9) heraus, bis die Fugen-

düse (9) einrastet.

u Drücken Sie den Bereich (10), wenn Sie die Fugen-

düse (9) nicht mehr benötigen, und schieben Sie die
Fugendüse (9) zurück in die Saugdüse (6).

Verwendung

u Vor der erstmaligen Verwendung des Geräts muss der

Akku mindestens 24 Stunden lang aufgeladen werden.

Laden des Akkus (Abb. D)

u Vergewissern Sie sich, dass das Gerät ausgeschaltet

ist. Wenn sich der Ein-/Ausschalter in der Stellung „Ein“
bendet, wird der Akku nicht geladen.

u Stecken Sie den Stecker des Ladegeräts (11) in die

Ladebuchse (4) des Geräts (Abb. D).

u Schließen Sie das Ladegerät an eine Netzsteckdose

an. Schalten Sie ggf. die Netzstromversorgung ein. Die
Ladeanzeige (3) leuchtet.

u Warten Sie mindestens 16 Stunden, damit der Akku

vollständig aufgeladen wird.
Das Ladegerät kann sich während des Auadens erwärmen.
Dies ist normal und deutet nicht auf ein Problem hin. Das La­degerät kann beliebig lange am Gerät angeschlossen bleiben.
Die Ladeanzeige (3) leuchtet, solange das Gerät mit dem an
die Steckdose angeschlossenen Ladegerät verbunden ist.
Achtung! Laden Sie den Akku nicht, wenn die Umgebung­stemperatur unter 10 °C oder über 40 °C liegt.

Ein- und Ausschalten (Abb. E)

u Schieben Sie den Ein-/Ausschalter (1) nach vorne in Stel-

lung 1, um das Gerät einzuschalten.

u Schieben Sie den Ein-/Ausschalter (1) zurück in die Stel-

lung 0, um das Gerät auszuschalten.

Drehen der Saugdüse (Abb. F) (nur DV9610ECN
und DV1210ECN)

Die Düse lässt sich drehen, um die Arbeit in schwer erreich­baren Bereichen zu erleichtern.

u Drücken Sie die Entriegelungstaste (12).

11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Drehen Sie die Düse nach links bzw. nach rechts, bis

diese einrastet.

Optimieren der Saugkraft

Damit das Gerät stets die bestmögliche Saugkraft erzeugt,
müssen die Filter während des Gebrauchs regelmäßig
gereinigt werden.

Leeren und Reinigen des Produkts.

Leeren des Staubbehälters (Abb. G)

u Drücken Sie die Entriegelungen (13), und ziehen Sie die

Saugdüse (6) gerade ab.

u Leeren Sie den Behälter.
u Schieben Sie anschließend die Saugdüse auf den Griff,

bis diese sicher einrastet.

Entfernen des Staubbehälters und der Filter (Abb.
H, I, J und K)

Achtung! Die Filter sind wieder verwendbar und sollten

regelmäßig gereinigt werden.

u Drücken Sie die Entriegelung (2), und ziehen Sie den

Staubbehälter (5) gerade ab.

u Ziehen Sie den Filter (14) heraus, während Sie den Staub-

behälter über einen Mülleimer oder ein Waschbecken
halten, um den Behälter zu leeren.

u Schieben Sie anschließend den Staubbehälter auf den

Griff, bis dieser sicher einrastet.

Achtung! Betreiben Sie das Gerät nie ohne Filter. Die beste
Reinigungswirkung erzielen Sie bei sauberen Filtern.

Vorlter (Abb. J) (DV7210ECN)

Der Filter und der Vorlter lassen sich trennen, um eine
bessere Reinigung zu ermöglichen.

u Drehen Sie den Vorlter (15)im Uhrzeigersinn, und heben

Sie ihn vom Filter (14) ab.

Schnellreinigungslter (Abb. L) (DV9610ECN und
DV1210ECN)

u Ziehen Sie den Filterreinigungsgriff (18).
u Halten Sie den Filter am Schnellreinigungslter-Ge-

häuse (16), und drehen Sie den Reinigungsgriff (17), um
eine Schnellreinigung des Filters (17) durchzuführen.

u Ziehen Sie den Filter (17) aus dem Schnellreinigungslter-

Gehäuse(16), um diesen gründlicher zu reinigen.

Reinigen der Staubbehälter und der Filter

u Die Staubbehälter und Filter können mit warmer Seifen-

lauge gereinigt werden.

u Die Filter und der Staubbehälter müssen vor dem Wieder-

einbau vollständig trocken sein.

Ersetzen der Filter

Die Filter sollten alle 6 bis 9 Monate ersetzt werden, bei sich­tbaren Verschleißspuren oder Beschädigungen auch früher.
Ersatzlter erhalten Sie im Black & Decker Fachhandel:
Verwenden Sie für die Modelle DV7210N den Filter mit der
Teilenummer VF110-XJ.
Verwenden Sie für die Modelle DV9610ECN und DV1210ECN
den Filter mit der Teilenummer VF110FC-XJ.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde
im Hinblick auf eine lange Lebensdauer und einen möglichst
geringen Wartungsaufwand entwickelt. Ein dauerhafter,
einwandfreier Betrieb setzt eine regelmäßige Pege und
Reinigung voraus.
Achtung! Vor dem Ausführen jeglicher Wartungsarbeiten an
Geräten mit und ohne Netzkabel:

u Schalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

u Wenn das Gerät über einen separaten Batteriepack oder

Akku verfügt, schalten Sie das Gerät ab, und entnehmen

Sie die Batterien aus dem Gerät.

u Wenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie es reinigen. Das Ladegerät benötigt keine Wartung, es

sollte aber regelmäßig gereinigt werden.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem

trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reini-

gungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keines-

Z

falls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen
oder nicht mehr benötigen, entsorgen Sie es nicht mit
dem Hausmüll. Führen Sie das Produkt einer getrennten
Sammlung zu.

Durch die getrennte Sammlung von ausgedienten

z

Produkten und Verpackungsmaterialien können
Rohstoffe recycelt und wiederverwendet werden.
Die Wiederverwendung aufbereiteter Materialien
trägt zur Vermeidung der Umweltverschmutzung bei
und senkt den Rohstoffbedarf.

12

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht
möglicherweise vor, dass Elektrogeräte getrennt vom Haus­müll gesammelt, an der örtlichen Abfallentsorgungseinrichtung
abgegeben oder beim Kauf eines neuen Produkts vom Fach­handel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker
Geräte gern zurück und sorgt für eine umweltfreundliche
Entsorgung bzw. Wiederverwertung. Um diese Dienstleis­tung in Anspruch zu nehmen, geben Sie das Gerät bitte bei
einer autorisierten Reparaturwerkstatt ab, die für uns die
Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von
Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen
gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste
der Vertragswerkstätten und aller Kundendienststellen von
Black & Decker sowie der zuständigen Ansprechpartner nden
Sie auch im Internet unter: www.2helpU.com

Akku

Wenn Sie das Gerät selbst entsorgen, müssen Sie

Z

den Akku wie unten beschrieben herausnehmen
und ihn gemäß der Abfallentsorgungssatzung Ihrer
Gemeinde entsorgen.

u Sorgen Sie dafür, dass der Akku vollständig entladen ist.

Schalten Sie dazu das Gerät ein, und warten Sie, bis der
Motor zum Stillstand kommt.

u Drücken Sie die Entriegelungstaste (2), und nehmen Sie

den Staubbehälter (5) ab.

u Lösen Sie die sieben Schrauben, die das Gerät zusam-

menhalten.

u Entfernen Sie die Abdeckung vom Gerät.
u Trennen Sie alle Leitungen vom Akku.
u Entfernen Sie den Akku.
u Verpacken Sie den Akku in einem geeigneten Behälter,

sodass die Kontakte nicht kurzgeschlossen werden kön­nen.

u Bringen Sie den Akku zu Ihrer Vertragswerkstatt oder zu

einer Rücknahmestelle in Ihrer Nähe.

Ein entnommener Akku kann nicht wieder eingesetzt werden.

Technische Daten

DV7210ECN

(H1)

Spannung V

Akku

Gewicht kg

Ladegerät

Eingangsspannung V

Ausgangsspannung V11V

Stromstärke mA

Ungefähre
Ladezeiten

Gewicht kg 0.17 0.22 0.07

Ladegerät

Eingangsspannung V

Ausgangsspannung V

Stromstärke mA

Ungefähre
Ladezeiten

Gewicht kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Typ

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

200 200 85

Std.

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

ac

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 bis 24

V

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

dc

13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte
und bietet dem Käufer eine außergewöhnliche Garantie. Diese
Garantiezusage versteht sich unbeschadet der gesetzlichen
Gewährleistungsansprüche und schränkt diese keinesfalls ein.
Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union
und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät
von Black & Decker ein auf Material- oder Verarbeitungsfehler
zurückzuführender Mangel auf, garantiert Black & Decker
den Austausch defekter Teile, die Reparatur von Geräten mit
üblichem Verschleiß bzw. den Austausch eines mangelhaften
Gerätes, ohne den Kunden dabei mehr als unbedingt nötig
in Anspruch zu nehmen, allerdings vorbehaltlich folgender
Ausnahmen:

u wenn das Gerät gewerblich, beruich oder im Verleihge-

schäft benutzt wurde;

u wenn das Gerät missbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

u wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

u wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des
Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer
bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die
Adresse der zuständigen Niederlassung von Black & Decker
steht in dieser Anleitung. Dort teilt man Ihnen gerne die näch­stgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerk­stätten und aller Kundendienststellen von Black & Decker
sowie der zuständigen Ansprechpartner nden Sie auch im
Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker.
de, um Ihr neues Black & Decker Produkt zu registrieren.
Dort erhalten Sie auch Informationen über neue Produkte
und Sonderangebote. Weitere Informationen über die Marke
Black & Decker und unsere Produkte nden Sie unter www.
blackanddecker.de.

14

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Votre aspirateur portable Dustbuster Black & Decker® est
conçu pour les petits travaux de nettoyage. Il est destiné à
une utilisation exclusivement domestique.

Consignes de sécurité

Attention ! Lisez avec

@

attention tous les avert-

u

u
u

issements et toutes les
instructions.

Le non-respect

u

de cette consigne peut entraîner
une électrocution, un incendie et/
ou de graves blessures.

Attention !

@

tions de sécurité sont à prendre

De simples précau-

pour l’utilisation d’appareil alimenté
par pile. Les conseils suivants
doivent toujours être appliqués,
ceci an de réduire le risque
d’incendie, les fuites de pile, les
blessures et les dommages matéri­els.

u

Lisez attentivement le manuel complet
avant d’utiliser l’appareil.

u

Ce manuel décrit la manière d’utiliser

Vérication et réparations

u

cet appareil. L’utilisation d’un ac­cessoire ou d’une xation, ou bien
l’utilisation de cet appareil à d’autres
ns que celles recommandées dans ce
manuel d’instruction peut présenter un
risque de blessures.

u

Gardez ce manuel pour référence
ultérieure.

u

u

Utilisation de votre appareil

u

N’utilisez pas cet appareil pour aspirer

u

des liquides ou des matériaux qui
pourraient prendre feu.

N’utilisez pas cet appareil près d’une

source d’eau.

Ne plongez pas l’appareil dans l’eau.

Ne tirez jamais sur le l du chargeur

pour le débrancher. Maintenez le l du

chargeur éloigné de toute source de

chaleur, de zones graisseuses et de

bords tranchants.

Cet appareil peut être utilisé par des

enfants âgés de 8 ans ou plus et des

personnes ayant des déciences

physiques, mentales ou sensorielles.

Cette consigne s’applique aux person-

nes ayant reçu les instructions appro-

priées d’utilisation able et ayant con-

naissance des dangers existants. An

d’éviter que les enfants jouent avec

cet appareil, ne les laissez pas sans

surveillance. Les enfants ne peuvent

en aucun cas assurer le nettoyage et

la maintenance sans surveillance.

Avant l’utilisation, vériez si l'appareil

est en bon état ou si aucune pièce

ne manque. Recherchez des pièces

cassées, des boutons endommagés

et d'autres anomalies susceptibles

de nuire au bon fonctionnement de

l’appareil.

N’utilisez pas l’appareil si une pièce

est endommagée ou défectueuse.

Faites réparer ou remplacer les pièces

défectueuses ou endommagées par

un réparateur agréé.

Vériez régulièrement l’état du l du

chargeur. Si le l est endommagé ou

défectueux, remplacez le chargeur.

15

(Traduction des instructions initiales)

FRANÇAIS

u

Ne tentez jamais de retirer ou de rem­placer des pièces autres que celles
citées dans ce manuel.

Consignes de sécurité supplémentaires

Après l’utilisation

u Débranchez le chargeur pour le nettoyer ou pour nettoyer

la base.

u Quand il n’est pas utilisé, l’appareil doit être rangé dans

un endroit sec.

u Les enfants ne doivent pas avoir accès aux appareils

rangés.

Risques résiduels.

L'utilisation d'une machine non mentionnée dans les
consignes de sécurité données peut entraîner des risques
résiduels supplémentaires. Ces risques peuvent survenir si la
machine est mal utilisée, si l'utilisation est prolongée, etc.
Malgré l'application des normes de sécurité correspondantes
et la présence de dispositifs de sécurité, les risques résiduels
suivants ne peuvent être évités. Ceci comprend :

u Les blessures dues au contact avec une pièce mobile/en

rotation.

u Les blessures causées en changeant des pièces, lames

ou accessoires.

u Les blessures dues à l'utilisation prolongée d'un outil.

Une utilisation prolongée de l'outil nécessite des pauses
régulières.

u Décience auditive.
u Risques pour la santé causés par l'inhalation de pous-

sières produites pendant l'utilisation de l'outil (exemple :
travail avec du bois, surtout le chêne, le hêtre et les pan­neaux en MDF).

Batteries et chargeurs

Batteries

u En aucun cas, n’essayez d’ouvrir l’outil.
u Ne mettez pas la batterie en contact avec l'eau.
u N'approchez pas la batterie d'une source de chaleur.
u Ne le rangez pas dans des endroits où la température

peut dépasser 40 °C.

u Ne chargez qu’à température ambiante comprise entre 10

°C et 40 °C.

u N’utilisez que le chargeur fournis avec l’appareil/outil.

Le non respect de cette consigne pourrait entraîner un
électrotraumatisme ou une surchauffe de la batterie.

u Pour la mise au rebut des batteries, suivez les instructions

données dans la section "Protection de l'environnement".

u Ne déformez/n’endommagez pas le bloc batterie en le

perçant ou en le cognant, ceci pourrait entraîner des bles-

sures et un incendie.

u Ne chargez pas les batteries endommagées.
u Dans des conditions extrêmes, une batterie peut couler. Si

vous détectez une fuite, utilisez un chiffon pour essuyer le

liquide avec précaution. Évitez tout contact avec la peau.

u En cas de contact avec la peau ou les yeux, suivez les

instructions ci-dessous.
Attention ! Le liquide de batterie peut provoquer des bles­sures ou des dommages. En cas de contact avec la peau,
rincez immédiatement à l'eau. Si des rougeurs, une douleur
ou une irritation se produisent, consultez un médecin. En cas
de contact avec les yeux, rincez à l’eau et consultez immédi­atement un médecin.

Chargeurs

Votre chargeur doit être utilisé avec une tension spécique.
Vériez toujours si la tension indiquée sur la plaque signalé­tique de l’appareil correspond à la tension de secteur.
Attention ! N'essayez jamais de remplacer le chargeur par
une prise secteur.

u N’utilisez votre chargeur Black & Decker que pour charger

la batterie fournie avec l’appareil/outil. D’autres batteries

pourraient exploser, provoquant des blessures et des

dommages.

u Ne tentez jamais de recharger des batteries non re-

chargeables.

u Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un centre de réparation

agréé Black & Decker pour éviter tout risque.

u Ne mettez pas le chargeur en contact avec l'eau.
u N'ouvrez pas le chargeur.
u Ne testez pas le chargeur.
u Pour le rechargement, placez l’appareil/outil/batterie dans

un endroit correctement aéré.

Sécurité électrique

Votre chargeur doit être utilisé avec une tension spéci­que. Vériez toujours si la tension indiquée sur la plaque
signalétique de l’appareil correspond à la tension de secteur.
N’essayez jamais de remplacer le chargeur par une prise
secteur.

Symboles sur le chargeur

Lisez attentivement le manuel complet avant

d’utiliser l’appareil.

16

(Traduction des instructions initiales)

FRANÇAIS

Cet appareil est doublement isolé. Par conséquent,

#

aucun câble de mise à la terre n'est nécessaire.
Vériez si l’alimentation mentionnée sur la plaque
signalétique de l'outil correspond bien à la tension
présente sur le lieu.

Transformateur avec dispositif de protection contre

w

les courts-circuits. L’alimentation secteur est élec­triquement indépendante de la sortie du transforma­teur.

Le chargeur est automatiquement mis hors service

x

si la température ambiante devient trop élevée. Il est
alors impossible de l’utiliser. Débranchez la base de
charge de l’alimentation secteur pour la faire réparer
dans un centre agréé.

La base de charge ne peut être utilisée qu’à

$

l’intérieur.

Caractéristiques

Cet appareil comprend certains, ou tous, les éléments suiv­ants :

1. Bouton marche/arrêt

2. Bouton de dégagement du bac à poussière

3. Témoin de charge

4. Prise de charge

5. Bac à poussière

6. Collecteur de poussière

Assemblage

Accessoires (gure A, B et C)

Ces modèles peuvent être livrés avec les accessoires suiv­ants (pas nécessairement tous) :

u Une brosse (7) pour les meubles et les escaliers.
u Une brosse intégrée (8) pour les meubles et les escaliers.
u Un suceur plat intégré (9) pour les espaces restreints.

Assemblage de la brosse (gure A) (DV7210ECN
uniquement)

u Insérez l’accessoire sur l’avant de l’appareil. Assurez-vous

que l’accessoire est bien xé.

Brosse intégrée (gure B) (DV9610ECN et DV1210ECN
uniquement)

u Abaissez la brosse (8) à l’extrémité du collecteur de pous-

sière.

Suceur plat intégré (gure C) (DV9610ECN et DV1210ECN
uniquement)

u Allongez le suceur plat (9) en le tirant jusqu’à

l’enclenchement.

u Rétractez le suceur plat (9) en appuyant sur la zone (10)

et en repoussant le suceur plat (9) dans le collecteur de

poussière (6).

Utilisation

u Avant la première utilisation, la batterie doit être chargée

pendant au moins 24 heures.

Charge de la batterie (gure D)

u Assurez-vous que l’appareil est débranché. La batterie ne

se recharge pas si le bouton marche/arrêt est en position

de marche.

u Branchez la prise du chargeur (11) dans la prise de

charge (4) de l’appareil (gure D).

u Branchez le chargeur. Branchez au secteur. Le témoin de

charge (3) clignote.

u Laissez l’appareil en charge pendant au moins 16 heures.

Pendant le chargement, le chargeur peut chauffer. Ceci est
un phénomène normal qui ne présente aucun problème.
L’appareil peut rester branché au chargeur en permanence.
Le témoin de charge (3) clignote aussi longtemps que
l’appareil est branché au chargeur.
Attention ! Ne chargez pas la batterie si la température
ambiante est inférieure à 10 °C ou supérieure à 40 °C.

Mise en marche et arrêt (gure E)

u Pour mettre l'appareil en marche, glissez le bouton

marche/arrêt (1) en position 1.

u Pour arrêter l'appareil, glissez le bouton marche/arrêt (1)

en position 0.

Rotation du collecteur de poussière (gure F)
(DV9610ECN et DV1210ECN uniquement)

L’embout peut être tourné pour atteindre les endroits les plus
étroits.

u Appuyez sur le cliquet (12).
u Tournez l’embout vers la gauche ou vers la droite jusqu’à

ce qu’il s’enclenche.

Force d'aspiration maximale

Pour garder la force d’aspiration maximale, les ltres doivent
être nettoyés régulièrement.

Vidage et nettoyage

Vidage du bac à poussière (gure G)

u Appuyez sur les pattes de dégagement (13) et retirez le

collecteur de poussière (6).

u Videz le bac à poussière.

17

(Traduction des instructions initiales)

FRANÇAIS

u Pour replacer le collecteur de poussière, glissez-le sur la

poignée jusqu’à ce qu’il s’enclenche.

Retrait du bac à poussière et des ltres (gures H,
I, J et K)

Attention ! Les ltres sont réutilisables et doivent être net-

toyés régulièrement.

u Appuyez sur la patte de dégagement (2) et retirez le bac à

poussière (5).

u Tout en maintenant le bac à poussière au-dessus d’un

récipient ou d’un évier, tirez sur le ltre (14) pour vider le
bac.

u Pour replacer le bac de poussière, glissez-le sur la

poignée jusqu’à ce qu’il s’enclenche.

Attention ! N’utilisez jamais l’appareil sans les ltres. Pour
récupérer le maximum de poussière, les ltres doivent être
propres.

Préltre (gure J) (DV7210ECN)

Le ltre et le pré-ltre peuvent être séparés pour un meilleur
nettoyage.

u Tournez le pré-ltre (15) dans le sens des aiguilles d’une

montre et sortez-le du ltre (14).

Nettoyage rapide du ltre (gure L) (DV9610ECN et
DV1210ECN)

u Soulevez le dispositif de maintien du ltre (18).
u Tout en maintenant le boîtier du ltre à nettoyage rapide

(16), tournez le dispositif de maintien du ltre (17) pour
effectuer un nettoyage rapide du ltre(17).

u Sortez le ltre (17) du boîtier du ltre à nettoyage rapide

(16) pour nettoyer à fond.

Attention ! À ne pas oublier avant l’entretien des appareils
électriques sans l/avec l :

u Arrêtez l’appareil/outil, puis débranchez-le.
u Ou, arrêtez l’appareil et retirez la batterie de l’appareil/outil

si celui-ci est muni d’un bloc-batterie séparé.

u Ou bien déchargez complètement la batterie si elle est

intégrée au système, puis arrêtez l’appareil (position Off).

u Débranchez le chargeur avant de le nettoyer. Aucun

entretien particulier n'est nécessaire pour le chargeur en

dehors du nettoyage régulier.

u Nettoyez régulièrement les orices de ventilation de votre

appareil/outil/chargeur à l'aide d'une brosse souple ou

d'un chiffon sec.

u Nettoyez régulièrement le compartiment du moteur à l'aide

d'un chiffon humide. N'utilisez pas de produit abrasif ou à

base de solvant.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec

Z

les déchets ménagers.

Si votre appareil/outil Black & Decker doit être remplacé ou
si vous ne l'utilisez plus, ne le jetez pas avec les ordures
ménagères. Songez à la protection de l'environnement et
recyclez-le.

La collecte séparée des produits et des embal-

z

lages usagés permet de recycler et de réutiliser des
matériaux. La réutilisation de matériaux recyclés
évite la pollution de l'environnement et réduit la
demande de matières premières.

Nettoyage des bacs à poussière et des ltres

u Les bacs à poussière et les ltres peuvent être nettoyés à

l'eau chaude et au savon.

u Avant de les réinstaller, assurez-vous que les ltres et le

bac à poussière sont secs.

Remplacement des ltres

Les ltres doivent être remplacés tous les 6 à 9 mois et
chaque fois qu’ils sont usés ou endommagés.
Vous trouverez des ltres de rechange chez votre revendeur
Black & Decker :
Modèles : DV7210N utilise les ltres, référence VF110-XJ
Modèles : DV9610ECN et DV1210ECN utilisent les ltres,
référence VF110FC-XJ

Entretien

Votre appareil/outil sans l/avec l Black & Decker a été
conçu pour fonctionner pendant longtemps avec un minimum
d'entretien. Un fonctionnement continu satisfaisant dépend
d'un nettoyage régulier et d'un entretien approprié de l'outil.

18

Des réglementations locales peuvent stipuler la collecte
séparée des produits électriques et des produits ménag­ers, dans des déchetteries municipales ou par le revendeur
lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les
produits Black & Decker lorsqu'ils ont atteint la n de leur
cycle de vie. Pour pouvoir proter de ce service, veuillez
retourner votre produit à un réparateur agréé qui se chargera
de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouver une liste
de réparateurs agréés de Black & Decker et de plus amples
détails sur notre service après-vente sur le site Internet à
l'adresse suivante : www.2helpU.com

(Traduction des instructions initiales)

FRANÇAIS

Batterie

Si vous jetez l’appareil, vous devez retirer la bat-

Z

terie, comme décrit ci-dessous, et la mettre au rebut
conformément aux réglementations locales.

u Il est préférable de décharger complètement la batterie

jusqu'à l'arrêt du moteur de l’appareil.

u Appuyez sur le bouton de dégagement (2) et retirez le bac

à poussière (5)..

u Retirez les sept vis qui xent l’ensemble des éléments de

l’appareil.

u Soulevez le couvercle du boîtier de l’ensemble.
u Détachez tous les raccords du bloc-batteries.
u Retirez le bloc-batteries.
u Placez la batterie dans un emballage approprié pour éviter

un court-circuit des bornes.

u Déposez la batterie chez votre réparateur ou dans un

centre de recyclage local.

Une fois retirée, la batterie ne peut être replacée.

Caractéristiques techniques

DV7210ECN

(H1)

Tension V

Batterie

Poids kg

Chargeur

Tension
d’entrée

Tension de
sortie

Courant mA

Durée
approximative
de charge

Poids kg 0.17 0.22 0.07

Chargeur

Tension
d’entrée

Tension de
sortie

Courant mA

Durée
approximative
de charge

c.c.

7.2 9.6 12

NiMH NiMH NiMH

Type

1.13 1.26 1.4

BA110020D
VA110020D

V

c.a.

230 230 120 - 240

11

V

V

h

V

V

h

c.a.

200 200 85

16 16 28

ac

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

c.a.

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

c.c.

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Poids kg 0.07

19

(Traduction des instructions initiales)

FRANÇAIS

Garantie

Black & Decker assure la qualité de ses produits et vous offre
une garantie très élargie. Ce certicat de garantie est un docu­ment supplémentaire et ne peut en aucun cas se substituer à
vos droits légaux. La garantie est valable sur tout le territoire
des États Membres de l'Union Européenne et de la Zone de
Libre Échange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de
matériaux en mauvaises conditions, d'une erreur humaine, ou
d'un manque de conformité dans les 24 mois suivant la date
d'achat, Black & Decker garantit le remplacement des pièces
défectueuses, la réparation des produits usés ou cassés ou
remplace ces produits à la convenance du client, sauf dans
les circonstances suivantes :

u Le produit a été utilisé dans un but commercial, profes-

sionnel, ou a été loué;

u Le produit a été mal utilisé ou utilisé avec négligence;
u Le produit a subi des dommages à cause d'objets

étrangers, de substances ou à cause d'accidents;

u Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir
une preuve d'achat au vendeur ou à un réparateur agréé.
Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouver une
liste de réparateurs agréés Black & Decker et de plus amples
détails sur notre service après-vente sur le site Internet à
l'adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer
votre nouveau produit Black & Decker et être informé
des nouveaux produits et des offres spéciales. Pour plus
d'informations concernant la marque Black & Decker et notre
gamme de produits, consultez notre site www.blackanddecker.
fr

20

(Traduzione del testo originale)

ITALIANO

Uso previsto

L’aspirapolvere portatile Black & Decker Dustbuster® è stato
progettato per la pulizia leggera e a secco. L'elettrodomestico
è stato progettato solo per uso domestico.

u

u

Istruzioni di sicurezza

Attenzione! Leggere

@

tutti gli avvisi di sicurez­za e tutte le istruzioni.

mancata osservanza dei pre­senti avvisi e istruzioni potrebbe
causare scosse elettriche, incendi
e/o infortuni gravi.

Avvertenza!

@

elettrodomestici alimentati a bat-

Quando si usano

teria, osservare sempre le normali
precauzioni di sicurezza per ridurre
il rischio di incendio, di perdita di
liquido dalle batterie, di lesioni
personali e di danni materiali.

u

Leggere attentamente il presente man­uale prima di usare l'elettrodomestico.

u

L'uso previsto è descritto nel presente
manuale. Se questo elettrodomestico
viene usato con accessori o per usi
diversi da quelli raccomandati nel
presente manuale d'uso, si potrebbero
vericare lesioni personali.

u

Conservare il presente manuale per
futura consultazione.

Utilizzo dell'elettrodomestico

u

Non usare l’elettrodomestico per aspir­are liquidi o materiali che potrebbero
incendiarsi.

u

Non usare l'elettrodomestico vicino
all’acqua.

u

La

Ispezione e riparazioni

u

u

u

u

Non immergere l'elettrodomestico in

acqua.

Non tirare mai il lo per scollegare

l’alimentatore dalla presa di corrente.

Tenere il lo dell’alimentatore lontano

da calore, olio e bordi taglienti.

Questo elettrodomestico può essere

usato da bambini dagli 8 anni in su e

da persone portatrici di handicap sici,

psichici o sensoriali o che non abbiano

la dovuta esperienza o conoscenza,

sempre che siano seguite o op-

portunamente istruite sull'uso sicuro

e comprendano i pericoli inerenti.

I bambini non devono giocare con

l'elettrodomestico. Gli interventi di

pulizia e di manutenzione da parte

dell'utente non devono essere eseguiti

da bambini senza supervisione.

Prima dell'impiego, controllare che

l'elettrodomestico non sia danneggiato

e non presenti parti difettose. Control-

lare che non vi siano parti rotte, che

gli interruttori non siano danneggiati e

che non vi siano altre condizioni che

potrebbero avere ripercussioni sulle

prestazioni.

Non usare l'elettrodomestico se alcune

parti sono danneggiate o difettose.

Far riparare o sostituire le parti dan-

neggiate o difettose da un tecnico

autorizzato.

Controllare a intervalli regolari che

il lo dell’alimentatore non sia dan-

neggiato. Sostituire l’alimentatore se il

lo è danneggiato o difettoso.

21

(Traduzione del testo originale)

ITALIANO

u

Non tentare di smontare o sostituire
qualsiasi parte ad eccezione di quelle
specicate nel presente manuale.

u Non danneggiare/deformare il battery pack forandolo o

u Non caricare le batterie danneggiate.
u In condizioni estreme, si potrebbe vericare la perdita di

Ulteriori precauzioni di sicurezza

Dopo l'impiego

u Scollegare l’alimentatore dalla presa di corrente prima di

pulire sia l’alimentatore sia la base di carica.

u Quando non è usato, l’elettrodomestico deve essere

conservato in un luogo asciutto.

u Gli elettrodomestici non devono essere riposti alla portata

dei bambini.

Rischi residui.

Quando si usa l'elettrodomestico, possono esservi altri rischi
residui che possono non essere stati contemplati negli avvisi
di sicurezza allegati. Tali rischi possono sorgere a seguito di
un uso prolungato o improprio, ecc.
Perno adottando gli appositi regolamenti di sicurezza e
utilizzando i dispositivi di sicurezza, certi rischi residui non
possono essere evitati. Essi comprendono:

u Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

u Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

u Lesioni causate dall’impiego prolungato di un elettrodo-

mestico. Quando si usa qualsiasi elettrodomestico per
lunghi periodi, accertarsi di fare regolarmente delle pause.

u Problemi di udito.
u Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettrodomestico (ad esempio
quando si lavora con il legno, in modo particolare quello di
quercia, faggio o l’MDF.)

Batterie e alimentatori

Batterie

u Non tentare di aprirle per qualsiasi ragione.
u Non lasciare che la batteria si bagni.
u Non esporre la batteria al calore.
u Non riporre in luoghi dove la temperatura potrebbe super-

are i 40°C.

u Caricare solo a temperature ambiente tra 10°C e 40°C.
u Caricare solo usando l’alimentatore fornito con

l’apparecchio/elettrodomestico. L’utilizzo dell’alimentatore
sbagliato potrebbe causare scosse elettriche o il sur­riscaldamento della batteria.

u Quando si smaltiscono le batterie, seguire le istruzioni

riportate al capitolo "Protezione dell'ambiente".

u In caso di contatto con l’epidermide o gli occhi, seguire le

Avvertenza! Il liquido della batteria può causare lesioni alle
persone o danni alle cose. In caso di contatto con la pelle,
risciacquare immediatamente con acqua. In caso di rossore,
dolore o irritazione, rivolgersi immediatamente a un medico.
In caso di contatto con gli occhi, risciacquarli immediatamente
con acqua pulita e consultare un medico.

Alimentatori

L’alimentatore è stato progettato per una tensione specica.
Controllare sempre che la tensione di rete corrisponda alla
tensione indicata sulla targhetta dei dati tecnici.
Avvertenza! Non tentare mai di sostituire l’alimentatore con
una normale spina elettrica.

u Usare l’alimentatore Black & Decker solo per caricare la

u Non tentare mai di caricare batterie non ricaricabili.
u In caso di danneggiamento del lo di alimentazione, è

u Non lasciare che l’alimentatore si bagni.
u Non aprire l’alimentatore.
u Non collegare l’alimentatore a sonde.
u L’apparecchio/elettrodomestico/batteria devono essere

Sicurezza elettrica

L’alimentatore è stato progettato per una tensione specica.
Controllare sempre che la tensione di rete corrisponda alla
tensione indicata sulla targhetta dei dati tecnici. Non tentare
mai di sostituire l’alimentatore con una normale spina elettrica.

Simboli sull’alimentatore

#

colpendolo per evitare il rischio di lesioni o di incendio.

liquido dalle batterie. Se si nota la presenza di liquido sulle

batterie, pulirle con attenzione con uno straccio. Evitare il

contatto con l'epidermide.

istruzioni riportate di seguito.

batteria nell’apparecchio/elettrodomestico con il quale è

stato fornito. Altre batterie potrebbero scoppiare causando

lesioni alle persone e danni.

necessario farlo riparare dal fabbricante o presso un

centro assistenza Black & Decker autorizzato in modo da

evitare eventuali pericoli.

lasciati in una zona ben ventilata durante la carica.

Leggere attentamente il presente manuale prima di

usare l'elettrodomestico.

Il doppio isolamento di cui è provvisto

l'elettrodomestico rende superuo il lo di terra.
Controllare sempre che l'alimentazione corrisponda
alla tensione indicata sulla targhetta dei dati tecnici.

22

(Traduzione del testo originale)

ITALIANO

Trasformatore di isolamento di sicurezza con pro-

w

tezione contro i corto circuiti. L'alimentazione di rete
è separata elettricamente dall’uscita del trasforma­tore.

L’alimentatore si spegne automaticamente se la

x

temperatura ambiente aumenta eccessivamente.
Di conseguenza l’alimentatore diventa inutilizzabile.
In questi casi la base di carica deve essere scol­legata dall’alimentazione di rete e portata presso un
centro di assistenza autorizzato per le necessarie
riparazioni.

La base di carica può solo essere usata all’interno.

$

Caratteristiche

Questo elettrodomestico presenta alcune o tutte le seguenti
caratteristiche.

1. Interruttore di accensione

2. Pulsante di rilascio contenitore raccoglipolvere

3. Indicatore di carica

4. Presa di ricarica

5. Contenitore raccoglipolvere

6. Bocchetta raccoglipolvere

Montaggio

Accessori (gg. A, B e C)

Questi modelli sono forniti con alcuni o con tutti gli accessori
elencati di seguito.

u Una spazzola(7) per mobili e scale.
u Una spazzola integrata(8) per mobili e scale.
u Una bocchetta a lancia (9) per spazi limitati.

Montaggio della spazzola (g. A) (Solo DV7210ECN)

u Inserire l’accessorio desiderato nella parte frontale

dell’elettrodomestico. Accertarsi che l’accessorio sia
completamente inserito.

Spazzola integrata (g. B). (Solo DV9610ECN e
DV1210ECN)

u Ribaltare la spazzola(8) sull’estremità della bocchetta

raccoglipolvere.

Bocchetta a lancia integrata (g. C). (Solo DV9610ECN e
DV1210ECN)

u Allungare la bocchetta a lancia (9) tirandola (9) no a

quando si aggancia in sede.

u Far rientrare la bocchetta a lancia (9) premendo la zona

(10) e spingendo la bocchetta stessa (9) di nuovo nella
bocchetta raccoglipolvere (6).

Utilizzo

u Prima dell’utilizzo, caricare la batteria per almeno 24 ore.

Carica della batteria (g. D)

u Accertarsi che l’elettrodomestico sia spento. La batteria

non si carica se l’interruttore di accensione è regolato su

acceso.

u Inlare lo spinotto dell’alimentatore (11) nella presa di

carica (4) dell’elettrodomestico (g. D).

u Collegare l’alimentatore alla presa di corrente. Accendere

l’alimentazione di rete. L’indicatore di carica (3) si ac-

cende.

u Lasciare che l’elettrodomestico si carichi per almeno 16

ore.
Durante la carica, l’alimentatore potrebbe riscaldarsi. Si tratta
di un fatto normale che non indica che vi è un problema.
L’elettrodomestico può essere lasciato collegato indenita­mente all’alimentatore. L’indicatore di carica (3) si accende
se l’elettrodomestico è collegato all’alimentatore a sua volta
collegato a una presa di corrente.
Attenzione! Non caricare la batteria a temperature ambiente
inferiori a 10 °C o superiori a 40 °C.

Accensione e spegnimento (g. E)

u Per spegnere l’elettrodomestico, far scorrere in avanti

l’interruttore di accensione (1) sulla posizione 1.

u Per spegnere l’elettrodomestico, riportare l’interruttore di

accensione (1) sulla posizione 0.

Rotazione della bocchetta raccoglipolvere (g. F)
(solo DV9610ECN e DV1210ECN)

La bocchetta può essere ruotata per meglio raggiungere spazi
ristretti.

u Premere il fermo di rilascio della rotazione (12).
u Ruotare la bocchetta verso sinistra o destra no a quando

scatta in sede.

Massima forza aspirante

Per poter mantenere la massima forza aspirante, pulire
regolarmente i ltri durante l’impiego.

Svuotamento e pulizia del prodotto.

Svuotamento del contenitore raccoglipolvere (g.
G)

u Premere il fermo di rilascio (13) ed estrarre completa-

mente la bocchetta raccoglipolvere (6).

u Svuotare il contenitore.
u Per rimontare la bocchetta raccoglipolvere, appoggiarla

di nuovo sull’impugnatura no a quando si aggancia

saldamente in sede.

23

(Traduzione del testo originale)

ITALIANO

Rimozione del contenitore raccoglipolvere e dei
ltri (gg. H, I, J e K)

Avvertenza! I ltri sono riutilizzabili e devono essere puliti

regolarmente.

u Premere il fermo di rilascio (2) ed estrarre completamente

il contenitore raccoglipolvere (5).

u Tenendo il contenitore raccoglipolvere sopra a un bidone

o a un lavandino, estrarre il ltro (14) per svuotare il
contenitore.

u Per rimontare il contenitore raccoglipolvere, appoggiarlo di

nuovo sul manico no a quando si aggancia saldamente
in sede.

Avvertenza! Non usare mai l’elettrodomestico senza i ltri. La
raccolta ottimale della polvere si ottiene solo con i ltri puliti.

Preltro (g. J) (DV7210ECN)

Il ltro e il preltro possono essere divisi per consentire una
migliore pulitura.

u Ruotare il preltro (15) in senso orario ed estrarlo dal ltro

(14).

Filtro rapido da pulire (g. L) (DV9610ECN e
DV1210ECN)

u Sollevare il manico di pulitura del ltro (18).
u Afferrando l’alloggiamento del ltro rapido da pulire (16)

ruotare il manico di pulitura del ltro (17) per eseguire la
pulitura rapida del ltro (17).

u Estrarre il ltro rapido da pulire(17) dal relativo alloggia-

mento (16)per eseguire una pulitura più intensa.

Pulitura dei contenitori raccoglipolvere e dei ltri

u I contenitori raccoglipolvere e i ltri possono essere lavati

in acqua calda insaponata.

u Accertarsi che i ltri e il contenitore raccoglipolvere siano

asciutti prima di rimontarli.

Avvertenza! Prima di eseguire interventi di manutenzione su
elettrodomestici con o senza lo procedere come descritto di
seguito.

u Spegnere e scollegare l’apparecchio/elettrodomestico

dalla presa di corrente.

u Oppure spegnere ed estrarre la batteria se l'apparecchio/

elettrodomestico è dotato di battery pack a parte.

u Oppure scaricare completamente la batteria se è di tipo

integrale e quindi spegnerlo.

u Scollegare l'alimentatore dalla presa di corrente prima di

pulirlo. L'alimentatore non richiede nessuna manutenzione

salvo una regolare pulitura.

u Pulire regolarmente le prese di ventilazione

dell'apparecchio/elettrodomestico/alimentatore con un

pennello o con un panno morbido e asciutto.

u Il vano del motore deve essere pulito regolarmente con un

panno umido. Non usare materiali abrasivi o detergenti a

base di solventi.

Protezione dell’ambiente

Raccolta differenziata. Questo prodotto non deve

Z

essere smaltito con i normali riuti domestici.

Nel caso in cui l’elettrodomestico Black & Decker debba
essere sostituito o non sia più necessario, non smaltirlo con
i normali riuti domestici. Metterlo da parte per la raccolta
differenziata.

La raccolta differenziata dei prodotti e degli imbal-

z

laggi utilizzati consente il riciclaggio dei materiali e il
loro continuo utilizzo. Il riutilizzo dei materiali riciclati
favorisce la protezione dell’ambiente prevenendo
l’inquinamento e riduce il fabbisogno di materie
prime.

Sostituzione dei ltri

I ltri devono essere sostituiti ogni 6 - 9 mesi e quando sono
usurati o danneggiati.
I ltri di ricambio sono reperibili presso il rivenditore Black &
Decker:
Per i modelli: DV7210N usare il ltro parte numero VF110-XJ
Per i modelli: DV9610ECN e DV1210ECN usare il ltro parte
numero VF110FC-XJ

Manutenzione

Questo apparecchio/elettrodomestico Black & Decker con
o senza lo è stato progettato per funzionare a lungo con
una manutenzione minima. Per ottenere prestazioni sempre
soddisfacenti occorre avere cura dell'elettrodomestico e sot­toporlo a pulizia periodica.

24

Seguire la regolamentazione locale per la raccolta differen­ziata dei prodotti elettrici che può prevedere punti di raccolta o
la consegna dell’elettrodomestico al rivenditore presso il quale
viene acquistato un nuovo prodotto.

Black & Decker offre ai propri clienti la possibilità di riciclare
i prodotti Black & Decker che hanno esaurito la loro vita di
servizio. Per usufruire di tale servizio, è sufciente restituire il
prodotto a qualsiasi tecnico autorizzato, incaricato della rac­colta per conto dell’azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla
sede Black & Decker locale, presso il recapito indicato nel
presente manuale. Altrimenti, un elenco completo di tutti i tec­nici autorizzati Black & Decker e i dettagli completi sui contatti
e i servizi post-vendita sono disponibili su Internet all’indirizzo:
www.2helpU.com

(Traduzione del testo originale)

ITALIANO

Batteria

Se si desidera smaltire il prodotto personalmente,

Z

estrarre la batteria come descritto di seguito e
smaltirla in base ai regolamenti in vigore.

u è preferibile lasciare che la batteria si scarichi del tutto

facendo funzionare l’elettrodomestico no a quando il
motore si ferma.

u Premere il pulsante di rilascio (2) ed estrarre il contenitore

raccoglipolvere (5).

u Svitare le sette viti che tengono unito il corpo

dell’elettrodomestico.

u Sollevare il coperchio dell’alloggiamento dal gruppo.
u Scollegare tutti i collegamenti dei li dal battery pack.
u Rimuovere il battery pack.
u Imballare la batteria in modo idoneo per evitare che i

terminali possano essere cortocircuitati.

u Portare la batteria da un rivenditore autorizzato o presso

un centro di riciclaggio di zona.

Una volta tolta, la batteria non può essere rimontata.

Dati tecnici

DV7210ECN

(H1)

Tensione V

Batteria

Peso kg

Alimentatore

Tensione in
ingresso

Tensione
erogata

Corrente mA

Tempo di
carica
indicativo

Peso kg 0.17 0.22 0.07

Alimentatore

Tensione in
ingresso

Tensione
erogata

Corrente mA

Tempo di
carica
indicativo

dc

7.2 9.6 12

NiMH NiMH NiMH

Tipo

1.13 1.26 1.4

BA110020D
VA110020D

V

ac

230 230 120 - 240

11

V

V

h

V

V

h

ac

200 200 85

16 16 28

ac

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Peso kg 0.07

25

(Traduzione del testo originale)

ITALIANO

Garanzia

Certa della qualità dei suoi prodotti, Black & Decker offre
una garanzia eccezionale. Il presente certicato di garanzia
è complementare ai diritti legali e non li pregiudica in alcun
modo. La garanzia è valida entro il territorio degli Stati membri
dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del
materiale, della costruzione o per mancata conformità entro
24 mesi dalla data di acquisto, Black & Decker garantisce la
sostituzione delle parti difettose, provvede alla riparazione
dei prodotti se ragionevolmente usurati oppure alla loro
sostituzione, in modo da ridurre al minimo il disagio del cliente
a meno che:

u il prodotto non sia stato destinato a usi commerciali,

professionali o al noleggio;

u il prodotto non sia stato usato in modo improprio o scor-

retto;

u il prodotto non abbia subito danni causati da oggetti o

sostanze estranee oppure incidenti;

u il prodotto non abbia subito tentativi di riparazione non

effettuati da tecnici autorizzati né dall’assistenza Black &
Decker.

Per attivare la garanzia è necessario esibire la prova di
acquisto al venditore o al tecnico autorizzato. Per individuare
il tecnico autorizzato più vicino, rivolgersi alla sede Black
& Decker locale, presso il recapito indicato nel presente
manuale. Altrimenti, un elenco completo di tutti i tecnici
autorizzati Black & Decker e i dettagli completi sui contatti e
i servizi post-vendita sono disponibili su Internet all’indirizzo:
www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black &
Decker e ricevere gli aggiornamenti sui nuovi prodotti e le
offerte speciali, sono invitati a visitare il sito Web (www.black­anddecker.it). Ulteriori informazioni sul marchio e la gamma
di prodotti Black & Decker sono disponibili all’indirizzo www.
blackanddecker.it.

26

(Vertaling van de originele instructies)

NEDERLANDS

Beoogd gebruik

Deze Black & Decker Dustbuster® is ontworpen als
handstofzuiger voor lichte, droge stofzuigwerkzaamheden.
Het apparaat is uitsluitend bestemd voor huishoudelijk
gebruik.

Veiligheidsinstructies

Waarschuwing! Lees

@

alle veiligheids­waarschuwingen en
alle instructies.

de volgende waarschuwingen en
voorschriften niet in acht worden
genomen, kan dit een elektrische
schok, brand of ernstig letsel tot
gevolg hebben.

Waarschuwing!

@

paraten voor gebruik op accu's
moeten bepaalde elementaire
voorzorgsmaatregelen, waaronder
de navolgende, altijd in acht
worden genomen om het gevaar
voor brand, lekkende accu's, per­soonlijk letsel en materiële schade
tot een minimum te beperken.

u

Lees deze handleiding zorgvuldig
door voordat u het apparaat in gebruik
neemt.

u

In deze handleiding wordt ingegaan
op het beoogde gebruik. Het gebruik
van andere accessoires of hulpstukken
dan wel de uitvoering van andere
handelingen dan in deze gebruiker­shandleiding worden aanbevolen, kan
tot persoonlijk letsel leiden.

u

Bewaar deze handleiding zorgvuldig
zodat u deze altijd nog eens kunt
raadplegen.

Wanneer

Bij ap-

Gebruik van het apparaat

u

Gebruik het apparaat nooit voor het

opzuigen van vloeistoffen of materi-

alen die vlam kunnen vatten.

u

Gebruik het apparaat niet in de buurt

van water.

u

Dompel het apparaat niet onder in

water.

u

Trek de oplader nooit aan het snoer uit

het stopcontact. Houd de oplader uit

de buurt van warmtebronnen, olie en

scherpe randen.

u

Dit apparaat mag worden gebruikt

door kinderen van 8 jaar en ouder en

personen die lichamelijk of geestelijk

minder valide zijn of die geen ervaring

met of kennis van dit apparaat heb-

ben, mits deze onder toezicht staan of

instructies krijgen voor veilig manier

gebruik van het apparaat en inzicht

hebben in de mogelijke gevaren.

Kinderen mogen niet met het apparaat

spelen. Laat kinderen nooit zonder

toezicht het apparaat schoonmaken of

onderhouden.

Inspectie en reparaties

u

Controleer het apparaat vóór gebruik

op beschadigingen en defecten.

Controleer het vooral op gebroken

onderdelen, schade aan de schake-

laars en andere omstandigheden die

de werking ervan kunnen beïnvloeden.

u

Gebruik het apparaat niet in geval van

een of meer beschadigde of defecte

onderdelen.

27

(Vertaling van de originele instructies)

NEDERLANDS

u

Laat beschadigde of defecte onderde­len door een van onze servicecentra
repareren of vervangen.

u

Controleer het snoer van de lader
regelmatig op beschadigingen.
Vervang de lader als het snoer be-

Accu’s en laders

Accu’s

u Probeer accu's niet te openen, om welke reden ook.
u Stel de accu niet bloot aan water.
u Stel de accu niet bloot aan hitte.
u Bewaar de accu niet op locaties met temperaturen die

u Laad de accu alleen op bij een omgevingstemperatuur

schadigd of defect is.

u

Probeer nooit andere onderdelen te

u Gebruik alleen de lader die bij het gereedschap/apparaat

verwijderen of vervangen dan in deze
handleiding zijn vermeld.

u Gooi lege accu's weg volgens de instructies in het

Aanvullende veiligheidsinstructies

Na gebruik

u Neem de lader uit het stopcontact voordat u de lader of

laadhouder schoonmaakt.

u Bewaar de machine na gebruik op een droge plaats.
u Zorg dat het bewaarde apparaat niet toegankelijk is voor

kinderen.

Overige risico's.

Er kunnen zich tijdens het gebruik van het gereedschap ook
andere risico's voordoen, die misschien niet in de bijgevoegde
veiligheidswaarschuwingen worden vermeld. Deze risico's
kunnen zich voordoen als gevolg van onoordeelkundig
gebruik, langdurig gebruik, enz.
Zelfs als de veiligheidsvoorschriften in acht worden genomen
en de veiligheidsvoorzieningen worden geïmplementeerd,
kunnen bepaalde risico's niet worden vermeden. Deze omvat­ten:

u Verwondingen die worden veroorzaakt door het aanraken

van draaiende of bewegende onderdelen.

u Verwondingen die worden veroorzaakt bij het vervangen

van onderdelen, bladen of accessoires.

u Verwondingen die worden veroorzaakt door langdurig

gebruik van het gereedschap. Als u langere periodes met
het gereedschap werkt, is het raadzaam om regelmatig
een pauze in te lassen.

u Gehoorbeschadiging.
u Gezondheidsrisico's als gevolg van het inademen van stof

dat door gebruik van het gereedschap wordt veroorzaakt
(bijvoorbeeld tijdens het werken met hout, vooral eiken,
beuken en MDF.)

u De accubehuizing mag niet worden beschadigd of

u Laad beschadigde accu's niet op.
u Onder extreme omstandigheden kunnen accu's lekkages

u Bij huid- of oogcontact volgt u de onderstaande instruc-

Waarschuwing! De accuvloeistof kan lichamelijk letsel of
schade aan eigendommen veroorzaken. Bij huidcontact
moet u de vloeistof direct afspoelen met water. Raadpleeg
uw huisarts als er rode vlekken ontstaan of bij een pijnlijke
of geïrriteerde huid. Bij oogcontact moet u de vloeistof direct
afspoelen met water en uw huisarts raadplegen.

Laders

De lader is ontworpen voor een specieke spanning. Contro­leer altijd of de netspanning overeenkomt met de waarde op
het typeplaatje.
Waarschuwing! Probeer de lader nooit te vervangen door
een normale netstekker.

u Gebruik de lader van Black & Decker alleen voor de

u Niet-laadbare accu's mogen nooit worden opgeladen.
u Als het netsnoer is beschadigd, moet dit worden vervan-

u Stel de lader niet bloot aan water.
u Open de lader niet.
u Prik nooit met een scherp voorwerp in de lader.
u Laad het apparaat/het gereedschap/de accu in een goed

hoger zijn dan 40°C.

tussen 10 en 40°C.

is geleverd. Het gebruik van de verkeerde lader kan

resulteren in een elektrische schok of oververhitting van

de accu.

gedeelte "Milieu".

vervormd door er gaten in te laten komen of ertegen aan

te stoten, aangezien dit kan leiden tot letsel of brand.

vertonen. Wanneer de accu nat of vochtig is, veegt u de

vloeistof voorzichtig af met een doek. Vermijd huidcontact.

ties.

accu in het gereedschap/apparaat waarbij de lader is

bijgeleverd. Andere accu's kunnen exploderen met letsel

en materiële schade als gevolg.

gen door de fabrikant of een Black & Decker-servicecen-

trum om gevaren te voorkomen.

geventileerde locatie op.

28

(Vertaling van de originele instructies)

NEDERLANDS

Elektrische veiligheid

De lader is ontworpen voor een specieke spanning. Contro­leer altijd of de netspanning overeenkomt met de waarde op
het typeplaatje. Probeer de lader nooit te vervangen door een
normale netstekker.

Symbolen op de lader

Lees deze handleiding zorgvuldig door voordat u het

apparaat in gebruik neemt.

Dit gereedschap is dubbel geïsoleerd. Een

#

aardaansluiting is daarom niet noodzakelijk. Con­troleer altijd of de netspanning overeenkomt met de
waarde op het typeplaatje.

Scheidingstransformator met kortsluitingsbeveiliging.

w

De netspanning is elektrisch van de transforma­toruitgang gescheiden.

De lader wordt automatisch uitgeschakeld als de

x

omgevingstemperatuur te ver oploopt. Hierdoor
zal de lader onbruikbaar worden. Neem de lader in
dat geval uit het stopcontact en laat deze door een
erkend servicecentrum repareren.

De laadhouder is uitsluitend bestemd voor gebruik

$

binnenshuis.

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Aan/uit-schakelaar

2. Ontgrendelingsknop stofcompartiment

3. Oplaadlampje

4. Aansluiting voor lader

5. Stofcompartiment

6. Zuigbuis

Montage

Hulpstukken (g. A, B & C)

Bij deze modellen worden mogelijk een of meer van de
volgende hulpstukken meegeleverd:

u Een borstelhulpstuk (7) voor meubilair en trappen.
u Een geïntegreerd borstelhulpstuk (8) voor meubilair en

trappen.

u Een geïntegreerde spleetzuiger (9) voor smalle kieren.

Het geïntegreerde borstelhulpstuk (g. B). (Alleen
DV9610ECN en DV1210ECN)

u Draai het borstelhulpstuk (8) aan het uiteinde van de

zuigbuis naar beneden.

De geïntegreerde spleetzuiger (g. C). (Alleen DV9610ECN
en DV1210ECN)

u Schuif de spleetzuiger (9) naar buiten door eraan te

trekken (9) totdat deze vastklikt.

u De spleetzuiger (9) kan worden ingeschoven door op (10)

te drukken en de spleetzuiger (9) in de zuigbuis (6) terug

te schuiven.

Gebruik van het gereedschap

u Laad de accu vóór het eerste gebruik gedurende ten

minste 24 uur op.

De accu laden (g. D)

u Zorg ervoor dat het apparaat uitgeschakeld is. De accu

wordt niet opgeladen als de aan/uit-schakelaar in de aan-

stand staat.

u Plaats de stekker van de lader (11) in de aansluiting voor

de lader (4) van het apparaat (g. D).

u Steek de stekker van de lader in het stopcontact. Schakel

zo nodig de netspanning in. De oplaadindicator (3) gaat

branden.

u Laat het apparaat ten minste 16 uur opladen.

Tijdens het opladen kan de lader warm worden. Dit is
normaal en wijst niet op een probleem. Het apparaat kan
voor onbepaalde tijd met de lader verbonden blijven. De
oplaadindicator (3) blijft branden zo lang het apparaat zich
op de laadhouder bevindt en de lader op het stopcontact is
aangesloten.
Waarschuwing! Laad de accu niet op bij omgevingstempera­turen onder 10°C of boven 40°C.

In- en uitschakelen (g. E)

u Schuif de aan/uit-schakelaar (1) in stand 1 om het ap-

paraat in te schakelen.

u Schakel het apparaat uit door de aan/uit-schakelaar (1)

terug te schuiven naar de stand 0.

De zuigbuis draaien (g. F) (alleen DV9610ECN &
DV1210ECN)

De zuigmond kan worden gedraaid zodat deze beter smalle
stukken kan bereiken.

u Druk op de draaiontgrendeling (12).
u Draai het mondstuk naar links of rechts totdat het vastklikt.

Het borstelhulpstuk aanbrengen (g. A). (Alleen
DV7210ECN)

u Plaats het hulpstuk in de voorzijde van het apparaat. Zorg

ervoor dat het hulpstuk goed is bevestigd.

Zuigkracht optimaal houden

Voor een optimale zuigkracht moeten de lters tijdens het
gebruik regelmatig worden gereinigd.

29

(Vertaling van de originele instructies)

NEDERLANDS

Het apparaat legen en reinigen.

Het stofcompartiment legen (g. G).

u Druk op de ontgrendeling (13) en trek de zuigbuis (6) eraf.
u Leeg de inhoud van het stofcompartiment.
u U kunt de zuigbuis terugplaatsen door deze vast te klikken

op het handvat.

Stofcompartiment en lters verwijderen (g. H, I, J
en K)

Waarschuwing! De lters zijn herbruikbaar en moeten regel-

matig worden gereinigd.

u Druk op de ontgrendeling (2) en trek het stofcompartiment

(5) eraf.

u Houd het stofcompartiment boven een vuilnisbak of goots-

teen en trek het lter (14) naar buiten om het stofcomparti­ment te legen.

u U kunt het stofcompartiment terugplaatsen door het vast

te klikken op het handvat.

Waarschuwing! Gebruik het apparaat nooit zonder de lters.
Het apparaat werkt alleen optimaal bij schone lters.

Voorlter (g. J) (DV7210ECN)

Het lter en het voorlter kunnen worden gescheiden voor
grondigere reiniging.

u Draai het voorlter (15) met de klok mee en haal het uit

het lter (14).

Snel reinigbaar lter (g. L) (DV9610ECN en
DV1210ECN)

u Til het handvat voor reiniging van het lter eruit (18).
u Houd de behuizing van het snel reinigbare lter (16) vast

en draai aan het handvat voor reiniging van het lter (17)
om het lter snel te reinigen (17).

u Trek het lter (17) uit de behuizing van het snel reinigbare

lter (16) voor een grondigere reiniging.

De stofcompartimenten en lters reinigen

u De stofcompartimenten en lters kunnen worden gewas-

sen met warm water met een beetje zeep.

u Zorg ervoor dat de lters en het stofcompartiment droog

zijn voordat u deze terugplaatst.

Onderhoud

Uw Black & Decker-gereedschap/-apparaat (met nets­noer/snoerloos) is ontworpen om gedurende langere tijd te
functioneren met een minimum aan onderhoud. U kunt het
gereedschap naar volle tevredenheid blijven gebruiken als u
voor correct onderhoud zorgt en het gereedschap regelmatig
schoonmaakt.
Waarschuwing! Doe altijd het volgende voordat u onder­houds- of reinigingswerkzaamheden aan het gereedschap
(met snoer/snoerloos) uitvoert.

u Schakel het gereedschap/apparaat uit en trek de stekker

uit het stopcontact.

u Als het gereedschap/apparaat een afzonderlijke accu

heeft, schakelt u het gereedschap/apparaat uit en haalt u

de accu eruit.

u Als de accu is ingebouwd, laat u deze volledig ontladen.

Schakel dan het apparaat uit.

u Neem de lader uit het stopcontact voordat u deze schoon-

maakt. Naast regelmatige reiniging vereist de lader geen

onderhoud.

u Reinig regelmatig de ventilatieopeningen van het gereed-

schap/apparaat/lader met een zachte borstel of droge

doek.

u Reinig de behuizing van de motor regelmatig met een

vochtige doek. Gebruik geen schuur- of oplosmiddel.

Milieu

Aparte inzameling. Dit product mag niet met normaal

Z

huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Decker­product aan vervanging toe is of dat u het apparaat niet meer
nodig hebt, gooi het product dan niet bij het restafval. Het
product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten

z

en verpakkingsmaterialen maakt het mogelijk
materialen te recycleren en opnieuw te gebruiken.
Hergebruik van gerecycleerde materialen zorgt voor
minder milieuvervuiling en dringt de vraag naar
grondstoffen terug.

Filters vervangen

De lters moeten om de 6 à 9 maanden of bij tussentijdse
slijtages of beschadiging worden vervangen.
Vervangende lters zijn verkrijgbaar via uw Black & Decker­leverancier:
Voor de modellen: DV7210N gebruikt u het lter met onderde­elnummer VF110-XJ
Voor de modellen: DV9610ECN en DV1210ECN gebruikt u
het lter met onderdeelnummer VF110FC-XJ

30

Plaatselijke verordeningen kunnen voorzien in gescheiden
inzameling van huishoudelijke elektrische producten via
gemeentelijke stortplaatsen of via de leverancier bij wie u een
nieuw product aanschaft.

Black & Decker biedt de mogelijkheid tot het recyclen van
afgedankte Black & Decker-producten. Om gebruik te maken
van deze service, dient u het product naar een van onze serv­icecentra te sturen, die de inzameling voor ons verzorgen.

(Vertaling van de originele instructies)

NEDERLANDS

U kunt het adres van het dichtstbijzijnde Black & Decker-serv­icecentrum opvragen via de adressen op de achterzijde van
deze handleiding. U kunt ook een lijst van onze servicecentra
en meer informatie m.b.t. onze klantenservice vinden op het
volgende internetadres: www.2helpU.com

Accu

Als u het product zelf wilt afvoeren, moet u de accu

Z

op de hierna beschreven wijze verwijderen en
conform de geldende voorschriften afvoeren.

u Laat het apparaat werken tot de motor stopt om de accu

te ontladen.

u Druk op de ontgrendelingsknop (2) en verwijder het

stofcompartiment (5).

u Verwijder de zeven schroeven waarmee de behuizing van

het apparaat vastzit.

u Til de klep van de behuizing uit het apparaat.
u Ontkoppel alle stroomverbindingen van de accu.
u Verwijder de accu.
u Plaats de accu in een geschikte verpakking om ervoor

te zorgen dat er geen kortsluiting tussen de polen kan
ontstaan.

u Breng de accu naar het servicecentrum of een inzamel-

locatie in uw woonplaats.

Plaats een verwijderde accu niet meer terug in het apparaat.

Technische gegevens

DV7210ECN

(H1)

Spanning V

Accu

Gewicht kg

Lader

Ingangsspanning V

Uitgangsspanning V

Laadstroom mA

Oplaadtijd bij
benadering

Gewicht kg 0.17 0.22 0.07

Lader

Ingangsspanning V

Uitgangsspanning V

Laadstroom mA

Oplaadtijd bij
benadering

dc

7.2 9.6 12

NiMH NiMH NiMH

Type

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

200 200 85

uur

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

ac

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Gewicht kg 0.07

31

(Vertaling van de originele instructies)

NEDERLANDS

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt
een uitstekende garantie. Deze garantiebepalingen vormen
een aanvulling op uw wettelijke rechten en beperken deze
niet. De garantie geldt in de lidstaten van de Europese Unie
en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de
datum van aankoop defect raken ten gevolge van materi­aal- of constructiefouten, dan garanderen wij de kosteloze
vervanging van defecte onderdelen, de reparatie van het
product of de vervanging van het product, tenzij:

u Het product is gebruikt voor handelsdoeleinden, profes-

sionele toepassingen of verhuurdoeleinden.

u Het product onoordeelkundig is gebruikt.
u Het product is beschadigd door invloeden van buitenaf of

door een ongeval.

u Reparaties zijn uitgevoerd door anderen dan onze serv-

icecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aank­oopbewijs te overhandigen aan de verkoper of een van onze
servicecentra. U kunt het adres van het dichtstbijzijnde Black
& Decker-servicecentrum opvragen via de adressen op de
achterzijde van deze handleiding. U kunt ook een lijst van
Black & Decker-servicecentra en meer informatie m.b.t. onze
klantenservice vinden op internet op: www.2helpU.com

Meld u aan op onze website www.blackanddecker.nl om te
worden geïnformeerd over nieuwe producten en speciale aan­biedingen. Verdere informatie over het merk Black & Decker
en onze producten vindt u op www.blackanddecker.nl.

32

(Traducción de las instrucciones originales)

ESPAÑOL

Uso especíco

La aspiradora de mano Dustbuster® de Black & Decker se ha
diseñado para proporcionar una limpieza suave mediante
aspiración en seco. Este aparato está pensado únicamente
para uso doméstico.

Instrucciones de
seguridad

¡Atención! Lea todas las

@

advertencias e instruc­ciones de seguridad.

En

Utilización del aparato

u

u
u
u

caso de no atenerse a las sigu­ientes advertencias e instrucciones

u

de seguridad, podría producirse
una descarga eléctrica, incendio o
lesión grave.

¡Atención!

@

tos alimentados por batería, es

Si utiliza apara-

necesario tomar siempre algu­nas precauciones de seguridad
básicas, incluidas las facilitadas a
continuación, para reducir el riesgo
de incendio, fugas del electrólito,
lesiones y daños materiales.

u

Lea todo el manual detenidamente
antes de utilizar el aparato.

u

En este manual se describe el uso
para el que se ha diseñado el aparato.

Inspecciones y reparaciones

u

La utilización de accesorios o la
realización de operaciones distintas
de las recomendadas en este manual
de instrucciones puede presentar un
riesgo de lesiones.

u

Conserve este manual para futuras
consultas.

u

u

No utilice el aparato para recoger

ningún líquido ni material inamable.

No utilice el aparato cerca del agua.

No sumerja el aparato en agua.

No tire del cable para desconectar el

cargador de la toma de corriente. Man-

tenga el cable del cargador alejado

de fuentes de calor, aceites y bordes

alados.

Ninguna persona (incluidos los niños

a partir de ocho años de edad) con

capacidades físicas, sensoriales o

mentales disminuidas, o que carezca

de experiencia y conocimientos, debe

utilizar este aparato, salvo que haya

recibido supervisión o formación con

respecto al uso del aparato de una

forma segura y que comprenda los

peligros que entraña. Los niños no de-

ben jugar con el aparato. Ningún niño

deberá realizar las tareas de limpieza

y mantenimiento, salvo que lo hagan

bajo supervisión.

Antes de utilizarlo, compruebe que el

aparato no contenga piezas dañadas

ni defectuosas. Compruebe que no

hay piezas rotas, que los interruptores

no están dañados y que no existen

otros defectos que puedan afectar al

funcionamiento del aparato.

No utilice el aparato si presenta alguna

pieza dañada o defectuosa.

Solicite al servicio técnico autorizado

la reparación o sustitución de las

piezas dañadas o defectuosas.

33

(Traducción de las instrucciones originales)

ESPAÑOL

u

Compruebe con regularidad que el ca­ble del cargador no ha sufrido daños.
Sustituya el cargador si el cable está
dañado o es defectuoso.

u

Nunca intente extraer ni sustituir pie­zas no especicadas en este manual.

Instrucciones de seguridad adicionales

Después de la utilización

u Antes de limpiar el cargador o su base, desconéctelo.
u Cuando no lo utilice, el aparato se debe guardar en un

lugar seco.

u Los niños no deben tener acceso a los aparatos guarda-

dos.

Riesgos residuales.

El uso de esta herramienta puede producir riesgos residuales
adicionales no incluidos en las advertencias de seguridad
adjuntas. Estos riesgos se pueden generar por un uso incor­recto, demasiado prolongado, etc.
El cumplimiento de las normas de seguridad correspondientes
y el uso de dispositivos de seguridad no evitan ciertos riesgos
residuales. Estos riesgos incluyen:

u Lesiones producidas por el contacto con piezas móviles o

giratorias.

u Lesiones producidas al cambiar cualquier pieza, cuchilla o

accesorio.

u Lesiones producidas al usar una herramienta por un

tiempo demasiado prolongado. Si utiliza una herramienta
durante períodos de tiempo demasiado prolongados,
asegúrese de realizar pausas con frecuencia.

u Discapacidad auditiva.
u Riesgos para la salud producidos al respirar el polvo

que se genera al usar la herramienta (por ejemplo: en
los trabajos con madera, especialmente de roble, haya y
tableros de densidad mediana).

Baterías y cargadores

Baterías

u No intente abrirlas bajo ningún concepto.
u No exponga la batería al agua.
u No exponga la batería al calor.
u No guarde la batería en lugares en los que la temperatura

pueda superar los 40 ºC.

u Realice la carga únicamente a una temperatura ambiente

de entre 10 °C y 40 °C.

34

¡Atención! El líquido de las baterías puede provocar lesiones
o daños materiales. En caso de que se produzca contacto con
la piel, lave la zona con agua inmediatamente. Si se produce
enrojecimiento, dolor o irritación, solicite atención médica. En
caso de contacto con los ojos, lave la zona inmediatamente
con agua limpia y solicite atención médica.

Cargadores

El cargador se ha diseñado para un voltaje especíco. Cada
vez que utilice el aparato, debe comprobar que el voltaje de
la red eléctrica coincide con el valor indicado en la placa de
datos.
¡Atención! No intente sustituir el cargador por un enchufe
convencional para la red eléctrica.

Seguridad eléctrica

El cargador se ha diseñado para un voltaje especíco. Cada
vez que utilice el aparato, debe comprobar que el voltaje de
la red eléctrica coincide con el valor indicado en la placa de
datos. No intente sustituir el cargador por un enchufe conven­cional para la red eléctrica.

u Utilice únicamente el cargador suministrado con el

aparato o la herramienta para realizar la carga. La

utilización de un cargador incorrecto podría provocar una

descarga eléctrica o el recalentamiento de la batería.

u Para desechar las pilas o las baterías, siga las instruc-

ciones facilitadas en la sección “Protección del medio

ambiente”.

u No dañe ni deforme la batería mediante perforaciones o

golpes, ya que puede suponer un riesgo de incendio y de

lesiones.

u No cargue baterías dañadas.
u Es posible que se produzcan fugas en las baterías en

condiciones extremas. Cuando observe que se producen

fugas en las baterías, limpie cuidadosamente el líquido

con un paño. Evite el contacto con la piel.

u En caso de que se produzca contacto con la piel o los

ojos, siga las instrucciones facilitadas a continuación.

u Para cargar la batería del aparato o herramienta, utilice

únicamente el cargador Black & Decker suministrado.

Si intenta cargar otras baterías, estas podrían explotar y

provocar lesiones y daños materiales.

u No intente cargar nunca baterías no recargables.
u Si se dañara el cable de alimentación, lo deberá sustituir

el fabricante o un centro de asistencia técnica autorizado

de Black & Decker para evitar cualquier situación de

riesgo.

u No exponga el cargador al agua.
u No abra el cargador.
u No aplique ningún dispositivo para medir la resistencia del

cargador.

u El aparato, la herramienta o la batería deben colocarse en

una zona correctamente ventilada durante la carga.

(Traducción de las instrucciones originales)

ESPAÑOL

Símbolos del cargador

Lea todo el manual detenidamente antes de utilizar

el aparato.

Esta herramienta lleva un doble aislamiento; por lo

#

tanto, no requiere una toma a tierra. Compruebe
siempre que la tensión de la red coincide con el
valor indicado en la placa de datos de la herrami­enta.

Transformador aislante de seguridad a prueba de

w

cortocircuitos. La alimentación de la toma de cor­riente está aislada eléctricamente de la salida del
transformador.

El cargador se apaga automáticamente si detecta

x

que la temperatura ambiente es excesivamente
alta. En este caso, el cargador no se podrá utilizar.
Deberá desconectar la base del cargador de la
toma de corriente y llevar el cargador a un centro de
servicio autorizado para que lo reparen.

La base del cargador está pensada únicamente

$

para utilizarla en espacios interiores.

Características

Esta herramienta incluye una o más de las siguientes
características.

1. Interruptor de encendido/apagado

2. Botón de liberación del recipiente

3. Indicador de carga

4. Toma de carga

5. Recipiente para el polvo

6. Colector de polvo

Montaje

Accesorios (gs. A, B y C)

Estos modelos pueden suministrarse con algunos de los
accesorios siguientes:

u Un cepillo (7) para muebles y escaleras.
u Un cepillo integrado (8) para muebles y escaleras.
u Un accesorio para hendiduras integrado (9), para acceder

a los rincones difíciles.

Colocación del cepillo (g. A). (Sólo DV7210ECN)

u Introduzca el accesorio en la parte frontal del aparato.

Compruebe que ha introducido completamente el acceso­rio.

El cepillo integrado (g. B). (Sólo DV9610ECN y
DV1210ECN)

u Bloquee el cepillo (8) apretando hacia abajo en el extremo

del colector de polvo.

Accesorio para hendiduras integrado (g. C). (Sólo
DV9610ECN y DV1210ECN)

u Para extender el accesorio para hendiduras (9) tire de él

(9) hasta que encaje.

u Para retraer el accesorio para hendiduras (9) pulse la

zona (10) y, empujando el accesorio (9), vuelva a intro-

ducirlo en el colector de polvo (6).

Uso

u Antes de utilizar al aparato por primera vez, se debe

cargar la batería durante 24 horas como mínimo.

Carga de la batería (Fig. D)

u Compruebe que el aparato está apagado. Si el interruptor

de encendido/apagado está en la posición de encendido,

la batería no se cargará.

u Enchufe el conector de la toma del cargador (11) en la

toma de carga (4) del aparato (g. D).

u Enchufe el cargador. Conéctelo a la red eléctrica. Se

encenderá el indicador de carga (3).

u El aparato se debe cargar durante un mínimo de 16

horas.
Durante la carga, es posible que el cargador se caliente.
Esto es normal y no indica ningún fallo en el funcionamiento.
Se puede dejar el aparato conectado al cargador indeni­damente. El indicador de carga (3) permanecerá encendido
mientras el aparato esté conectado al cargador enchufado.
¡Atención! No cargue la batería a una temperatura ambiente
inferior a 10 °C o superior a 40 °C.

Encendido y apagado (g. E)

u Para encender el aparato, deslice el interruptor de encen-

dido/apagado (1) hacia delante hasta la posición 1.

u Para apagar el aparato, vuelva a colocar el interruptor de

encendido/apagado (1) en la posición 0.

Giro del colector de polvo (g. F) (sólo DV9610ECN
y DV1210ECN)

La boquilla puede girarse para acceder mejor a rincones
estrechos.

u Presione el gancho de liberación de la rotación (12).
u Gire la boquilla a la izquierda o la derecha hasta que

quede encajada.

Optimización de la fuerza de succión

Para que el aparato conserve toda su fuerza de succión, es
necesario limpiar los ltros periódicamente durante su uso.

35

(Traducción de las instrucciones originales)

ESPAÑOL

Vaciado y limpieza del producto.

Vaciado del recipiente de polvo (g. G).

u Presione las pestañas de liberación (13) y extraiga el

colector de polvo (6) tirando de él en línea recta.

u Vacíe el contenido del recipiente.
u Para sustituir el colector de polvo, vuelva a colocarlo en el

soporte asegurándose de que quede bien encajado en su
sitio.

Extracción del recipiente y los ltros para el polvo
(gs. H, I, J y K).

¡Atención! Los ltros son reutilizables y se deben limpiar con

regularidad.

u Presione la pestaña de liberación (2) y extraiga el recipi-

ente para el polvo (5) tirando de él en línea recta.

u Para vaciar el contenido del recipiente para el polvo,

extraiga el ltro (14) sobre un cubo o fregadero.

u Para sustituir el recipiente para el polvo, vuelva a

colocarlo en el soporte asegurándose de que quede bien
encajado en su sitio.

¡Atención! No utilice nunca el aparato sin ltros. Sólo
conseguirá un óptimo rendimiento del aparato si los ltros
están limpios.

Filtro previo (g. J) (DV7210ECN)

El ltro y el ltro previo pueden separarse para facilitar su
limpieza.

u Gire el ltro previo (15) en el sentido de las agujas del

reloj y levántelo para separarlo del ltro (14).

Para los modelos: DV7210N utilice el componente de ltro
número VF110-XJ
Para los modelos: DV9610ECN y DV1210ECN utilice el
componente de ltro número VF110FC-XJ

Mantenimiento

Este aparato o herramienta con o sin cable de Black & Decker
se ha diseñado para que funcione durante un largo período
de tiempo con un mantenimiento mínimo. El funcionamiento
satisfactorio continuado depende de un cuidado apropiado y
una limpieza periódica de la herramienta.
¡Atención! Antes de realizar el mantenimiento de herramien­tas eléctricas con o sin cables:

u Apague y desenchufe el aparato o herramienta.
u O bien, apague y extraiga las pilas o la batería del aparato

o herramienta, en caso de que disponga de una batería

separada.

u O bien, deje que la batería se agote por completo si es

integral y, a continuación, apague el aparato.

u Desenchufe el cargador antes de limpiarlo. El cargador

no requiere ningún mantenimiento especial excepto la

limpieza periódica.

u Limpie periódicamente las ranuras de ventilación de la

herramienta, aparato o cargador con un cepillo suave o un

paño seco.

u Limpie periódicamente la carcasa del motor con un

paño húmedo. No utilice limpiadores de base abrasiva o

disolventes.

Protección del medio ambiente

Limpieza rápida del ltro (g. L) (DV9610ECN y
DV1210ECN

u Levante la empuñadura de limpieza del ltro (18).
u Para realizar una limpieza rápida del ltro (16), sujete la

carcasa de ltro de limpieza rápida (17) y gire la empuña­dura de limpieza (17).

u Para realizar una limpieza más a fondo, extraiga el ltro

(17) de la carcasa de ltro de limpieza rápida (16).

Limpieza de los recipientes y ltros para el polvo

u Los recipientes y ltros para el polvo pueden limpiarse

con agua caliente y jabonosa.

u Antes de volver a colocar los ltros y el recipiente para el

polvo, asegúrese de que estén secos.

Sustitución de los ltros

Es necesario cambiar los ltros cada 6 ó 9 meses y cuando
se gasten o se dañen.
Encontrará ltros de repuesto en el distribuidor Black &
Decker más cercano:

36

Recogida selectiva. No se debe desechar este

Z

producto con el resto de residuos domésticos.

Si llegase el momento en que fuese necesario sustituir su
producto Black & Decker o si este dejase de tener utilidad
para usted, no lo deseche junto con los residuos domésticos.
Sepárelo para su recogida selectiva.

La recogida selectiva de productos y embalajes

z

usados permite el reciclaje de materiales y su reu­tilización. La reutilización de materiales reciclados
contribuye a evitar la contaminación medioambiental
y reduce la demanda de materias primas.

Las normativas municipales deben ofrecer la recogida selec­tiva de productos eléctricos del hogar, en puntos municipales
previstos para tal n o a través del distribuidor cuando
adquiera un nuevo producto.

(Traducción de las instrucciones originales)

ESPAÑOL

Black & Decker proporciona facilidades para la recogida y
reciclado de los productos Black & Decker que han llegado
al nal de su vida útil. Para poder utilizar este servicio, le
rogamos que entregue el producto a cualquier agente de
servicio técnico autorizado para que se haga cargo de él en
nuestro nombre.

Puede consultar la dirección de su agente de servicio técnico
más cercano si se pone en contacto con la ocina local de
Black & Decker en la dirección que se indica en este manual.
Como alternativa, puede consultar la lista de servicios técni­cos autorizados de Black & Decker y obtener la información
completa de nuestros servicios de posventa y contactos en la
siguiente dirección de Internet: www.2helpU.com

Batería

Para desechar este producto personalmente, debe

Z

extraer la batería como se describe a continuación y
desecharla según la legislación aplicable.

u Se recomienda descargar la batería utilizando el aparato

hasta que se detenga el motor.

u Pulse el botón de liberación (2) y extraiga el recipiente

para el polvo (5).

u Extraiga los siete tornillos que mantienen unido el cuerpo

del aparato.

u Aparte la tapa de la carcasa del montaje.
u Separe todas las conexiones de plomo de la batería.
u Extraiga la batería.
u Ponga la batería en un embalaje adecuado para evitar

el riesgo de que se produzca un cortocircuito con los
terminales.

u Llévela a su agente de reparaciones o a un centro de

reciclaje local.

Una vez extraída, la batería no se puede volver a colocar.

Ficha técnica

DV7210ECN

(H1)

Voltaje V

Batería

Peso kg

Cargador

Voltaje de
entrada

Voltaje de
salida

Corriente mA

Tiempo de
carga
aproximado

Peso kg 0.17 0.22 0.07

Cargador

Voltaje de
entrada

Voltaje de
salida

Corriente mA

Tiempo de
carga
aproximado

dc

7.2 9.6 12

NiMH NiMH NiMH

Tipo

1.13 1.26 1.4

BA110020D
VA110020D

V

CA

230 230 120 - 240

11

V

V

h

V

V

h

CA

200 200 85

16 16 28

ac

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

CA

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Peso kg 0.07

37

(Traducción de las instrucciones originales)

ESPAÑOL

Garantía

Black & Decker confía plenamente en la calidad de sus pro­ductos y ofrece una garantía extraordinaria. Esta declaración
de garantía es un añadido, y en ningún caso un perjuicio para
sus derechos legales. La garantía es válida dentro de los
territorios de los Estados miembros de la Unión Europea y de
los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultara defectuoso debido a
materiales o mano de obra defectuosos o a la falta de confor­midad, Black & Decker garantiza, dentro de los 24 meses de
la fecha de compra, la sustitución de las piezas defectuosas,
la reparación de los productos sujetos a un desgaste y rotura
razonables o la sustitución de tales productos para garantizar
al cliente el mínimo de inconvenientes, a menos que:

u El producto se ha utilizado con propósitos comerciales,

profesionales o de alquiler.

u El producto se ha sometido a un uso inadecuado o negli-

gente.

u El producto ha sufrido daños causados por objetos o

sustancias extrañas o accidentes.

u Se hayan realizado reparaciones por parte de personas

que no sean del servicio técnico autorizado o personal de
servicios de Black & Decker.

Para reclamar en garantía, será necesario que presente la
prueba de compra al vendedor o al agente de servicio técnico
autorizado. Puede consultar la dirección de su agente de
servicio técnico más cercano si se pone en contacto con la
ocina local de Black & Decker en la dirección que se indica
en este manual. Como opción alternativa, puede consultar la
lista de los agentes de servicio técnico autorizados de Black &
Decker y obtener la información completa de nuestros servi­cios de posventa y los contactos disponibles en la siguiente
dirección de Internet: www.2helpU.com

Visite el sitio web www.blackanddecker.es para registrar su
nuevo producto Black & Decker y estar al día sobre productos
y ofertas especiales. Encontrará información adicional sobre
la marca Black & Decker y nuestra gama de productos en
www.blackanddecker.es.

38

(Tradução das instruções originais)

PORTUGUÊS

Utilização prevista

O aspirador portátil Black & Decker Dustbuster® foi concebido
para limpezas leves. Este aparelho destina-se apenas a
utilização doméstica.

Instruções de segurança

Atenção! Leia com at-

@

enção todos os avisos
de segurança e in­struções.

dos seguintes avisos e instruções
pode resultar em choque eléctrico,
incêndio e/ou graves lesões.

Atenção!

@

aparelhos alimentados a pilhas,
deve cumprir determinadas me­didas de segurança, incluindo as
que se seguem, de modo a reduzir
os riscos de incêndio, fugas nas
pilhas, ferimentos pessoais e
danos do material.

u

Leia cuidadosamente o manual com­pleto antes de utilizar este aparelho.

u

A utilização prevista para este
aparelho está descrita no manual. A
utilização de qualquer acessório ou a
realização de qualquer operação com
este aparelho que não se inclua no
presente manual de instruções poderá
representar um risco de ferimentos
pessoais.

u

Conserve este manual para referência
futura.

Utilização do aparelho

u

Não utilize este aparelho para aspirar
líquidos ou quaisquer materiais com­bustíveis.

O não cumprimento

Quando utilizar

u

Não utilize este aparelho perto de

água.

u

Não mergulhe o aparelho em água.

u

Nunca puxe pelo cabo do carregador

para desligar o carregador da tomada.

Mantenha o cabo do carregador afas-

tado do calor, combustíveis e extremi-

dades aadas.

u

Este aparelho pode ser utilizado

por crianças com idade de 8 anos e

superior e por pessoas que apresen-

tem capacidades físicas, sensoriais ou

mentais reduzidas ou que não pos-

suam os conhecimentos e a exper-

iência necessários se tiverem sido

vigiadas e instruídas acerca da utiliza-

ção do aparelho de uma forma segura

e entendam os perigos envolvidos.

As crianças não deverão mexer no

aparelho. A limpeza e manutenção não

deverão ser efectuadas por crianças

sem supervisão.

Inspecção e reparações

u

Antes da utilização, verique o

aparelho quanto a peças danicadas

ou avariadas. Verique se há peças

partidas, danos nos interruptores ou

outro tipo de condições que possam

afectar o seu funcionamento.

u

Não utilize o aparelho se alguma das

peças se encontrar danicada ou

avariada.

u

Mande reparar ou substituir quaisquer

peças danicadas ou avariadas por

um agente de reparação autorizado.

39

(Tradução das instruções originais)

PORTUGUÊS

u

Verique regularmente se existem

u Carregue apenas com o carregador fornecido com o

danos no cabo do carregador. Sub­stitua o carregador se o cabo estiver
danicado ou com defeitos.

u

Nunca tente retirar ou substituir quais­quer peças que não as especicadas
neste manual.

Instruções de segurança adicionais

Após a utilização

u Desligue o carregador ou a base de carga antes de os

limpar.

u Quando não estiver em utilização, o aparelho deve ser

guardado num local seco.

u As crianças não devem ter acesso a aparelhos armazena-

dos.

Riscos residuais.

Podem surgir riscos residuais adicionais durante a utilização
da ferramenta que poderão não constar nos avisos de
segurança incluídos. Estes riscos podem resultar de má
utilização, uso prolongado, etc.
Mesmo com a aplicação dos regulamentos de segurança rele­vantes e com a implementação de dispositivos de segurança,
alguns riscos residuais não podem ser evitados. Incluem:

u ferimentos causados pelo contacto com peças em

rotação/movimento.

u ferimentos causados durante a troca de peças, lâminas

ou acessórios.

u ferimentos causados pela utilização prolongada de uma

ferramenta. Quando utilizar uma ferramenta por períodos
prolongados, faça intervalos regulares.

u Diminuição da audição.
u Problemas de saúde causados pela inalação de poeiras

resultantes da utilização da ferramenta (exemplo: trabal­hos em madeira, especialmente carvalho, faia e MDF).

Baterias e carregadores

Baterias

u Nunca tente abrir a bateria por motivo algum.
u Não exponha a bateria à água.
u Não exponha a bateria ao calor.
u Não armazene em locais onde a temperatura possa

exceder os 40°C.

u Carregue apenas a temperaturas ambiente entre 10°C e

40°C.

u Quando eliminar as baterias, siga as instruções da secção

u Não danique a bateria por perfuração ou impacto, pois

u Não carregue baterias danicadas.
u Em condições extremas, pode ocorrer uma fuga nas

u Em caso de contacto com a pele ou com os olhos, siga as

Atenção! O uido da bateria pode causar ferimentos pes­soais ou danos materiais. Em caso de contacto com a pele,
enxagúe imediatamente com água. Em caso de vermelhidão,
dor ou irritação, contacte um médico. Em caso de contacto
com os olhos, enxagúe imediatamente com água limpa e
contacte um médico.

Carregadores

O seu carregador foi concebido para uma tensão especíca.
Verique sempre se a tensão de alimentação corresponde à
tensão indicada na placa de especicações.
Atenção! Nunca tente substituir a unidade do carregador por
uma tomada normal de alimentação.

u Utilize o seu carregador Black & Decker apenas para

u Nunca tente carregar baterias não recarregáveis.
u Se o cabo de alimentação estiver danicado, terá de ser

u Não exponha o carregador à água.
u Não abra o carregador.
u Não manipule o interior do carregador.
u O aparelho/ferramenta/bateria deve ser colocado numa

Segurança eléctrica

O seu carregador foi concebido para uma tensão especíca.
Verique sempre se a tensão de alimentação corresponde
à tensão indicada na placa de especicações. Nunca tente
substituir a unidade do carregador por uma tomada normal de
alimentação.

aparelho/ferramenta. A utilização do carregador errado

pode resultar em choque eléctrico ou sobreaquecimento

da bateria.

"Protecção do ambiente".

poderá originar risco de ferimentos e incêndio.

baterias. Se detectar a fuga de líquido das baterias, limpe

o líquido cuidadosamente com um pano. Evite o contacto

com a pele.

instruções seguintes.

carregar a bateria do aparelho/ferramenta com que foi

fornecido. Outras baterias podem rebentar, provocando

ferimentos e danos.

substituído pelo fabricante ou por um centro de assistên-

cia autorizado Black & Decker para evitar acidentes.

área com boa ventilação durante o carregamento.

40

(Tradução das instruções originais)

PORTUGUÊS

Símbolos no carregador

Leia cuidadosamente o manual completo antes de

utilizar este aparelho.

Esta ferramenta tem um isolamento duplo e, por

#

isso, não é necessário um o de terra. Verique
sempre se a fonte de alimentação corresponde à
tensão indicada na placa de especicações.

Transformador com isolamento de segurança contra

w

curto-circuito. A alimentação está electricamente
separada da saída do transformador.

O carregador desliga-se automaticamente se a tem-

x

peratura se tornar demasiado elevada. Consequen­temente o carregador ca inoperável. A base de
carregamento deve ser desligada da alimentação e
encaminhada para reparação num centro de serviço
autorizado.

A base de carga destina-se exclusivamente a uma

$

utilização no interior.

Características

Esta ferramenta inclui algumas ou todas as seguintes
características.

1. Interruptor para ligar/desligar

2. Botão de desbloqueio do depósito

3. Indicador de carga

4. Tomada de carregamento

5. Depósito de poeiras

6. Recipiente de poeira

Montagem

Acessórios (g. A, B e C)

Estes modelos podem ser fornecidos com alguns dos seguin­tes acessórios:

u Uma escova (7) para móveis e escadas.
u Uma escova integrada (8) para móveis e escadas.
u Um acessório de ponta chata integrado (9) para espaços

exíguos.

Montagem da ferramenta de escova (Fig. A). (Só
DV7210ECN)

u Introduza o acessório na parte frontal do aparelho.

Certique-se de que o acessório está completamente
introduzido.

A ferramenta de escova integrada (Fig. B). (Só
DV9610ECN e DV1210ECN)

u Recolher a ferramenta de escova (8) na extremidade do

recipiente de poeira.

O acessório de ponta chata integrado (Fig. C). (Só
DV9610ECN e DV1210ECN)

u Aumente o acessório de ponta chata (9) puxando-o (9)

até este xar na posição.

u Retraia o acessório de ponta chata (9) premindo a área

assinalada (10) e fazendo-o deslizar (9) para o interior do

recipiente de poeira (6).

Utilização

u Antes da primeira utilização, a bateria deve ser carregada

durante, pelo menos, 24 horas.

Carregar a bateria (Fig. D)

u Certique-se de que o aparelho está desligado. A bateria

não carrega com o interruptor para ligar/desligar na

posição ON.

u Introduza a cha do carregador (11) na tomada de carga

(4) do aparelho (g. D).

u Ligue o carregador. Ligue à corrente. O indicador de

carga (3) acender-se-á.

u Deixe o aparelho a carregar pelo menos 16 horas.

Ao carregar, o carregador pode aquecer. Isto é normal e não
indicia qualquer problema. O aparelho pode ser deixado
sempre ligado ao carregador. O indicador de carga (3) cará
aceso enquanto o aparelho estiver no carregador ligado à
tomada.
Atenção! Não carregue a bateria a temperaturas ambientes
abaixo de 10 °C ou acima de 40 °C.

Ligar e desligar (g. E)

u Para ligar o aparelho, faça deslizar para a frente o inter-

ruptor para ligar/desligar (1) para a posição 1.

u Para desligar o aparelho, faça deslizar para trás o inter-

ruptor para ligar/desligar (1) para a posição 0.

Rodar o recipiente de poeira (g. F) (só DV9610ECN
e DV1210ECN)

O bocal pode ser rodado para um melhor acesso em espaços
connados.

u Prima a lingueta de desbloqueio de rotação (12).
u Rode o bocal para a esquerda ou para a direita até ouvir

um som de encaixe.

Optimizar a potência de sucção

Para garantir uma potência de sucção optimizada, os ltros
devem ser limpos regularmente durante a utilização.

41

(Tradução das instruções originais)

PORTUGUÊS

Esvaziar e limpar o aparelho.

Esvaziar o depósito de poeiras (g. G).

u Pressione os botões de desbloqueio (13) e retire o recipi-

ente de poeira (6).

u Esvaziar o conteúdo do recipiente.
u Para voltar a montar o recipiente de poeira, coloque-o

novamente no manípulo até este car xo na posição
correcta.

Remover o depósito de poeiras e os ltros (g. H,
I, J e K).

Atenção! Os ltros são reutilizáveis e devem ser limpos

regularmente.

u Pressione o botão de desbloqueio (2) e retire o depósito

de poeira (5).

u Segurando o depósito de poeiras sobre um caixote do lixo

ou lavatório, retire o ltro (14) para limpar o conteúdo do
depósito.

u Para voltar a montar o depósito de poeiras, coloque-o

novamente no manípulo até este car xo na posição
correcta.

Atenção! Nunca utilize o aparelho sem ltros. Só será obtida
uma excelente recolha das poeiras com os ltros limpos.

Pré-ltro (g. J) (DV7210ECN)

O ltro e o pré-ltro podem ser separados para permitir uma
limpeza mais ecaz.

u Rode o pré-ltro (15) no sentido dos ponteiros do relógio e

retire-o do ltro (14).

Para os modelos: DV7210N utilize ltros com o número de
peça VF110-XJ
Para os modelos: DV9610ECN e DV1210ECN utilize ltros
com o número de peça VF110FC-XJ

Manutenção

O seu aparelho/ferramenta Black & Decker com/sem os foi
concebido para funcionar durante um longo período de tempo
com um mínimo de manutenção. Um funcionamento contínuo
e satisfatório depende de uma manutenção adequada e da
limpeza regular da ferramenta.
Atenção! Antes de proceder a qualquer acção de ma­nutenção em ferramentas eléctricas com/sem os:

u Desligue o aparelho/ferramenta e retire a respectiva cha

da tomada.

u Ou desligue e remova a bateria do aparelho/ferramenta

caso o aparelho/ferramenta tenha uma bateria individual.

u Ou deixe a bateria descarregar completamente se estiver

incorporada e, em seguida, desligue-a.

u Desligue o carregador antes de o limpar. O seu carrega-

dor não necessita de manutenção para além da limpeza

regular.

u Limpe regularmente as aberturas de ventilação do

aparelho/ferramenta/carregador com uma escova suave

ou um pano seco.

u Limpe regularmente o compartimento do motor com um

pano húmido. Não utilize produtos de limpeza abrasivos

ou à base de solventes.

Protecção do ambiente

Filtro de limpeza rápida (g. L) (DV9610ECN e
DV1210ECN

u Levante a pega de limpeza do ltro (18).
u Segurando o compartimento do ltro de limpeza rápida

(16) rode a pega de limpeza do ltro (17) para efectuar
uma limpeza rápida do ltro (17).

u Retire o ltro (17) do compartimento do ltro de limpeza

rápida (16) para uma limpeza mais profunda.

Limpar os compartimentos de poeiras e os ltros

u Os compartimentos de poeiras e os ltros podem ser

lavados em água tépida com sabão.

u Antes de reinstalar, certique-se de que os ltros e o

depósito de poeiras estão secos.

Substituição dos ltros

Os ltros deverão ser substituídos a cada 6 a 9 meses e
sempre que estiverem gastos ou danicados.
Os ltros para substituição estão disponíveis junto do seu
revendedor Black & Decker:

42

Recolha separada. Este produto não pode ser

Z

eliminado juntamente com os resíduos domésticos
normais.

Se, em algum momento, for necessário substituir este produto
Black & Decker ou se este deixar de ter utilidade, não elimine
o produto num caixote do lixo. Este produto pode ser sepa­rado para reciclagem.

A recolha separada de produtos e embalagens

z

usados permite que os materiais sejam reciclados
e reutilizados. A reutilização de materiais reciclados
ajuda a evitar a poluição ambiental e reduz a
procura de matérias-primas.

A legislação local poderá prever a recolha separada de
produtos domésticos eléctricos, seja em lixeiras municipais ou
através do revendedor quando adquire um produto novo.

(Tradução das instruções originais)

PORTUGUÊS

A Black & Decker dispõe de instalações para recolha e
reciclagem de produtos Black & Decker quando estes atingem
o m da vida útil. Para usufruir deste serviço, devolva o
produto em qualquer agente de reparação autorizado, que os
recolherá em seu nome.

Pode vericar a localização do agente de reparação autori­zado mais perto de si, contactando os escritórios locais da
Black & Decker através do endereço indicado neste manual.
Se preferir, está disponível na Internet uma lista de agentes
de reparação autorizados Black & Decker, com os contactos
e detalhes completos do serviço pós-venda, no endereço:
www.2helpU.com

Bateria

Se pretender eliminar o produto, deverá remover a

Z

bateria tal como descrito abaixo, eliminando-a de
acordo com os regulamentos locais.

u É preferível descarregar a bateria colocando o aparelho

em funcionamento até o motor parar.

u Pressione o botão de desbloqueio (2) e remova o depósito

de poeiras (5).

u Retire os sete parafusos que xam a estrutura do

aparelho.

u Retire a tampa protectora do aparelho.
u Retire todas as ligações do sistema da bateria.
u Retire a bateria.
u Coloque a bateria numa embalagem adequada,

certicando-se de que os terminais não entram em curto­circuito.

u Leve a bateria ao seu agente de manutenção ou a uma

estação de reciclagem local.

Depois de removida, a bateria não pode ser reinserida.

Dados técnicos

DV7210ECN

(H1)

Tensão V

Bateria

Peso kg

Carregador

Tensão de
entrada

Tensão de
saída

Corrente mA

Tempo de
carga
aproximado

Peso kg 0.17 0.22 0.07

Carregador

Tensão de
entrada

Tensão de
saída

Corrente mA

Tempo de
carga
aproximado

dc

7.2 9.6 12

NiMH NiMH NiMH

Tipo

1.13 1.26 1.4

BA110020D
VA110020D

V

ac

230 230 120 - 240

V

11

V

ac

200 200 85

h

16 16 28

V

ac

V

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Peso kg 0.07

43

(Tradução das instruções originais)

PORTUGUÊS

Garantia

A Black & Decker cona na qualidade dos seus produtos e
oferece uma garantia excelente. Esta declaração de garantia
é um complemento dos seus direitos estabelecidos por lei,
não os prejudicando de forma alguma. A garantia é válida
nos territórios dos Estados Membros da União Europeia e da
Associação Europeia de Comércio Livre.

Se um produto Black & Decker avariar devido a defeitos de
material, fabrico ou não conformidade, num período de 24
meses após a data da compra, a Black & Decker garante a
substituição das peças defeituosas, a reparação de produtos
sujeitos a um desgaste aceitável ou a substituição dos
mesmos para garantir o mínimo de inconvenientes ao cliente,
excepto se:

u o produto tiver sido utilizado para ns comerciais, pros-

sionais ou de aluguer;

u o produto tiver sido submetido a utilização indevida ou

negligência;

u o produto tiver sido danicado por objectos ou substân-

cias estranhos, bem como acidentes;

u tiverem sido tentadas reparações por pessoas que não

sejam agentes de reparação autorizados ou técnicos de
manutenção da Black & Decker.

Para accionar a garantia, terá de apresentar comprovativos
de compra ao vendedor ou a um agente de reparação autori­zado. Pode vericar a localização do agente de reparação
autorizado mais perto de si, contactando os escritórios locais
da Black & Decker através do endereço indicado neste
manual. Se preferir, está disponível na Internet uma lista de
agentes de reparação autorizados Black & Decker, com os
contactos e detalhes completos do serviço pós-venda, no
endereço: www.2helpU.com

Visite o nosso website www.blackanddecker.pt para registar
o novo produto Black & Decker e manter-se actualizado
relativamente a novos produtos e ofertas especiais. Pode
encontrar mais informações sobre a marca Black & Decker e
sobre a nossa gama de produtos em www.blackanddecker.pt

44

(Översättning av originalanvisningarna)

SVENSKA

Användningsområde

Din handdammsugare Dustbuster från Black & Decker ® har
konstruerats för torrdammsugning. Apparaten är endast
avsedd för hemmabruk.

Säkerhetsföreskrifter

Varning! Läs alla säker-

@

hetsföreskrifter och alla
anvisningar.

Fel som uppstår

u

u
u

u

till följd av att säkerhetsföreskrift­erna och anvisningarna nedan inte
följts kan orsaka elstötar, brand
och/eller allvarliga kroppsskador.

Varning!

@

av batteridrivna redskap ska

Vid användning

grundläggande säkerhetsföreskrift­er, inklusive följande föreskrifter,
alltid följas. Detta för att minska
risken för brand, läckande bat-

Kontroll och reparationer

u

terier, personskador och materiella
skador.

u

Läs hela den här bruksanvisningen
noggrant innan du använder appa­raten.

u

Användningsområdet beskrivs i den
här bruksanvisningen. Användning av

u

andra tillbehör eller tillsatser eller an­dra åtgärder som utförs med redskapet

u

än de som rekommenderas i den här
bruksanvisningen kan leda till person­skador.

u

Spara den här bruksanvisningen för

u

framtida bruk.

Använda redskapet

u

Använd inte redskapet för att suga upp

u

vätskor eller material som kan fatta
eld.

Använd inte redskapet i närheten av

vatten.

Doppa aldrig redskapet i vatten.

Dra aldrig i sladden till laddaren när du

drar ut den från vägguttaget. Håll slad-

den till laddaren borta från värme, olja

och vassa kanter.

Verktyget kan användas av barn från

åtta år och personer med nedsatt

fysisk eller psykisk förmåga eller

bristande erfarenhet eller kunskap, om

de får vägledning på ett säkert sätt och

förstår farorna med det. Barn ska inte

leka med apparaten. Rengöring och

användarunderhåll ska inte göras av

barn utan övervakning.

Kontrollera att apparaten är hel och

att den inte innehåller några skadade

delar innan du använder den. Kontrol-

lera att inga delar är trasiga, att ström-

brytaren fungerar och att inget annat

föreligger som kan påverka redskapets

funktion.

Använd inte redskapet om någon del

har skadats eller gått sönder.

Reparera eller byt ut skadade eller

trasiga delar på en auktoriserad verks-

tad.

Kontrollera regelbundet att sladden

till laddaren inte har skadats. Byt ut

laddaren om sladden är skadad eller

trasig.

Försök aldrig ta bort eller byta ut andra

delar än de som anges i den här bruk-

sanvisningen.

45

(Översättning av originalanvisningarna)

SVENSKA

Ytterligare säkerhetsinstruktioner

Efter användning

u Dra ur sladden till laddaren innan du rengör den.
u När det inte används bör redskapet förvaras torrt.
u Placera redskapet på ett ställe där barn inte kan komma åt

det.

Övriga risker.

Ytterligare risker som inte nns med i de bifogade säkerhets­föreskrifterna kan uppstå när verktyget används. Dessa risker
kan uppstå vid felaktig användning, långvarig användning,
o.s.v.
Även om alla relevanta säkerhetsföreskrifter följs och
säkerhetsanordningar används kan vissa ytterligare risker inte
undvikas. Dessa innefattar:

u Skador orsakade av att roterande/rörliga delar vidrörs.
u Skador som uppstår vid byte av delar, blad eller tillbehör.
u Skador som orsakas av långvarig användning av ett

verktyg. Se till att ta regelbundna raster när du använder
ett verktyg under en längre period.

u Skador på hörseln.
u Hälsorisker orsakade av inandning av damm när verktyget

används (exempel: arbete med trä, särskilt ek, bok och
MDF).

Batteri och laddare

Batterier

u Försök aldrig att öppna batterierna.
u Utsätt inte batteriet för vatten.
u Utsätt inte batteriet för värme.
u Förvara inte apparaten på platser där temperaturen kan bli

högre än 40 °C.

u Ladda endast vid lufttemperaturer mellan 10 °C och 40

°C.

u Ladda endast med hjälp av laddaren som medföljer

apparaten. Användning av fel laddare kan resultera i en
elektrisk stöt eller att batteriet överhettas.

u Följ instruktionerna i avsnittet ”Miljö” när du gör dig av

med batterier.

u Skydda batteriet från skador/deformeringar i form av slag

och stötar eftersom det kan leda till personskador eller
eldsvåda.

u Ladda inte skadade batterier.
u Under extrema förhållanden kan batterierna läcka. Om

det nns vätska på batterierna ska du torka bort vätskan
försiktigt med en trasa. Undvik hudkontakt.

u Följ instruktionerna nedan vid kontakt med hud eller ögon.

Varning! Batterivätskan kan orsaka person- eller materialska­dor. Vid hudkontakt, skölj genast med vatten. Vid rodnader,
smärta eller irritation ska läkare uppsökas. Vid kontakt med
ögon, skölj genast med rent vatten, och uppsök läkare.

46

Laddare

Laddaren är avsedd för en viss spänning. Kontrollera alltid att
nätspänningen överensstämmer med värdet på typskylten.
Varning! Försök aldrig byta ut kontakten till laddaren mot en
vanlig kontakt.

u Använd laddaren från Black & Decker endast för att ladda

batteriet i den apparat som laddaren levererades med.

Andra batterier kan spricka och orsaka personskador och

andra skador.

u Försök aldrig ladda batterier som inte är uppladdnings-

bara.

u Om nätsladden är skadad måste den bytas ut av

tillverkaren eller en auktoriserad Black & Decker-verkstad

för att undvika fara.

u Utsätt inte laddaren för vatten.
u Öppna inte laddaren.
u Gör ingen åverkan på laddaren.
u Redskapet/verktyget/batteriet ska placeras på en plats

med god ventilation vid laddning.

Elsäkerhet

Laddaren är avsedd för en viss spänning. Kontrollera alltid att
nätspänningen överensstämmer med värdet på typskylten.
Försök aldrig byta ut kontakten till laddaren mot en vanlig
kontakt.

Symboler på laddaren

Läs hela den här bruksanvisningen noggrant innan

du använder apparaten.

Eftersom redskapet är dubbelisolerat behövs ingen

#

jordledare. Kontrollera alltid att nätspänningen
överensstämmer med värdet på typskylten.

Kortslutningssäker säkerhetsisoleringstransforma-

w

tor. Elnätet är elektriskt avskilt från transformatorns
utgång.

Laddaren stängs av automatiskt om temperaturen

x

blir för hög. Den går då inte längre att använda.
Laddaren måste kopplas från eluttaget och tas till en
auktoriserad verkstad för reparation.

Laddaren är endast avsedd för användning inom-

$

hus.

Funktioner

Detta redskap har några eller samtliga av följande funktioner.

1. Strömbrytare

2. Låsknapp för behållare

3. Laddningsindikator

(Översättning av originalanvisningarna)

SVENSKA

4. Laddningsuttag

5. Dammbehållare

6. Munstycke

Montering

Tillbehör (g. A, B och C)

De här modellerna kan levereras med några av följande
tillbehör:

u Ett borstmunstycke (7) för möbler och trappor.
u Ett integrerat borstmunstycke (8) för möbler och trappor.
u Ett integrerat elementmunstycke (9) för trånga utrymmen.

Montering av borstmunstycket (g. A). (Endast
DV7210ECN)

u Montera tillbehöret längst fram på apparaten. Se till att

tillbehöret är helt inskjutet.

Det integrerade borstmunstycket (Fig. B). (Endast
DV9610ECN och DV1210ECN)

u Fäll ned borstmunstycket (8) längst bak på dammuppsam-

laren.

Det integrerade elementmunstycket (Fig. C). (Endast
DV9610ECN och DV1210ECN)

u Förläng elementmunstycket (9) genom att dra ut det (9)

tills det låses på plats.

u Tryck tillbaka elementmunstycket (9) genom att trycka

på området (10) och skjut in elementmunstycket (9) i
dammuppsamlaren (6) igen.

Användning

u Innan apparaten används första gången måste batteriet

laddas i minst 24 timmar.

Ladda batteriet (g. D)

u Kontrollera att apparaten är avstängd. Batteriet laddas inte

om strömbrytaren är i läge på.

u Sätt i kontakten till laddaren (11) i redskapets laddningsut-

tag (4) (Fig. D).

u Anslut laddaren. Slå på den vid eluttaget. Laddn-

ingsindikatorn (3) börjar lysa.

u Låt apparaten laddas i minst 16 timmar.

Medan apparaten laddas kan laddaren bli varm. Det är nor­malt och innebär inte att något är fel. Apparaten kan lämnas
ansluten till laddaren hur länge som helst. Laddningsindikatorn
(3) lyser när apparaten är ansluten till laddaren och laddaren
är ansluten till ett eluttag.
Varning! Ladda inte batteriet om lufttemperaturen är lägre än
10 °C eller högre än 40 °C.

Slå på och av (g. E)

u Slå på apparaten genom att dra strömbrytaren framåt (1)

till läge 1.

u Slå av apparaten genom att dra tillbaka strömbrytaren (1)

till läge 0.

Vrida dammuppsamlaren (g. F) (Endast
DV9610ECN och DV1210ECN)

Munstycket kan vridas för att bättre komma åt på trånga
ställen.

u Tryck på spärren (12) och frigör vridningen.
u Vrid munstycket till vänster eller höger tills det klickar på

plats.

Optimera sugkraften

Filtren bör rengöras regelbundet för att optimera sugkraften.

Tömma och rengöra produkten.

Tömma dammbehållaren (g. G).

u Tryck på låsspärren (13) och ta bort dammuppsamlaren

(6).

u Töm ut innehållet i behållaren.
u Sätt tillbaka dammuppsamlaren genom att trycka på den

på handtaget tills den ”klickar” på plats ordentligt.

Ta bort dammbehållaren och ltren (g. H, I, J och
K).

Varning! Filtren kan återanvändas och bör rengöras med

jämna mellanrum.

u Tryck på låsspärren (2) och ta bort dammbehållaren (5).
u Medan du håller dammbehållaren över en soptunna eller

ett handfat drar du ut ltret (14) och tömmer ut innehållet i

behållaren.

u Sätt tillbaka dammbehållaren genom att trycka på den på

handtaget tills den ”klickar” på plats ordentligt.
Varning! Använd aldrig apparaten utan ltren. Dammsugnin­gen fungerar bäst med rena lter.

Förlter (g. J) (DV7210ECN)

Filtret och förltret kan separeras för bättre rengöring.

u Vrid förltret (15) medurs och ta av det från ltret (14).

Snabbrengöringslter (Fig. L) (DV9610ECN och
DV1210ECN

u Lyft på lterrengöringshandtaget (18).
u Medan du håller lterhöljet (16) vrider du på lter-

rengöringshandtaget (17) för en snabbrengöring av ltret

(17).

u Dra ut ltret (17) ur lterhöljet (16) för en grundligare

rengöring.

47

(Översättning av originalanvisningarna)

SVENSKA

Rengöra dammbehållarna och ltren

u Dammbehållarna och ltren kan tvättas i varmt tvålvatten.
u Se till att ltren och dammbehållaren är torra innan åter-

monteringen.

Byta ltren

Filtren bör bytas ut var sjätte till nionde månad eller om de är
utslitna eller trasiga.
Filter nns att köpa hos din Black & Decker-återförsäljare:
För modell: DV7210N använder du lterreservdelsnummer
VF110-XJ
För modell: DV9610ECN och DV1210ECN använder du lter­reservdelsnummer VF110FC-XJ

Underhåll

Det här Black & Decker-verktyget (med eller utan sladd) är
konstruerat för att fungera under lång tid med minsta möjliga
underhåll. Med rätt underhåll och regelbunden rengöring
behåller verktyget sin prestanda.
Varning! Innan något underhåll utförs på elektriska redskap
med eller utan sladd:

u Stäng av redskapet/verktyget och dra ur nätkontakten.
u Du kan också ta ut batteriet ur redskapet om redskapet

har ett separat batteri.

u Om batteriet är inbyggt låter du det laddas ur helt innan

avstängningen.

u Dra ur sladden till laddaren innan du rengör den. Laddaren

behöver inget annat underhåll än regelbunden rengöring.

u Rengör regelbundet redskapets/verktygets/laddarens

luftintag med en mjuk borste eller torr trasa.

u Rengör kåpan regelbundet med en fuktig trasa. Använd

aldrig rengöringsmedel med lösnings- eller slipmedel.

Black & Decker samlar in och återvinner uttjänta Black &
Decker-produkter. Om du vill utnyttja denna tjänst återlämnar
du produkten till en auktoriserad verkstad, som samlar in den
för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta
det lokala Black & Decker-kontoret på den adress som är
angiven i bruksanvisningen. En lista över alla auktoriserade
Black & Decker-verkstäder samt servicevillkor nns på Inter­net: www.2helpU.com

Batteri

Om du vill skrota produkten själv måste batteriet tas

Z

bort enligt nedan och kastas enligt lokala bestäm­melser.

u Du bör tömma batteriet genom att låta dammsugaren vara

påslagen tills motorn stannar.

u Tryck på låsknappen (2) och ta loss dammbehållaren (5).
u Ta bort de sju skruvarna som håller ihop apparatens hölje.
u Lyft bort kåpan på höljet från enheten.
u Lossa alla anslutningar från batteriet.
u Ta ut batteriet.
u Packa in batteriet så att polerna inte kan kortslutas.
u Ta med batteriet till en verkstad eller en återvinningssta-

tion.
När batteriet har tagits ur går det inte att sätta tillbaka det.

Skydda miljön

Separat insamling. Produkten får inte kastas i

Z

hushållssoporna.

Tänk på miljön när du slänger denna Black & Decker-produkt.
Släng den inte tillsammans med hushållsavfallet. Lämna
produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsma-

z

terial gör att material kan återanvändas. Användning
av återvunnet material minskar föroreningar av
miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter
från hushållen, vid kommunala insamlingsplatser eller hos
återförsäljaren när du köper en ny produkt.

48

(Översättning av originalanvisningarna)

SVENSKA

Tekniska data

DV7210ECN

(H1)

Spänning V

Batteri

Vikt kg

Laddare

Inspänning V

Utspänning V

Strömstyrka mA

Ungefärlig
laddningstid

Vikt kg 0.17 0.22 0.07

Laddare

Inspänning V

Utspänning V

Strömstyrka mA

Ungefärlig
laddningstid

Vikt kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Typ

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

ac

200 200 85

tim

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Garanti

Black & Decker garanterar att produkten är fri från material­och/eller fabrikationsfel vid leverans till kund. Garantin gäller
utöver konsumentens rättigheter enligt lag och påverkar inte
dessa. Garantin gäller inom medlemsstaterna i Europeiska
Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av
material- och/eller fabrikationsfel eller brister i överensstäm­melse med specikationen, inom 24 månader från köpet, åtar
sig Black & Decker att reparera eller byta ut produkten med
minsta besvär för kunden, förutom om:

u Produkten har använts i kommersiellt eller yrkesmässigt

syfte eller i uthyrningssyfte.

u Produkten har utsatts för felaktig användning eller skötsel.
u Produkten har skadats av främmande föremål, ämnen

eller genom olyckshändelse.

u Reparation har utförts av någon annan än en auktoriserad

Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas
till återförsäljaren eller till en auktoriserad verkstad. För
information om närmaste auktoriserade verkstad, kontakta det
lokala Black & Decker-kontoret på den adress som är angiven
i bruksanvisningen. En lista över alla auktoriserade Black
& Decker-verkstäder samt servicevillkor nns på Internet:
www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera
din nya Black & Decker-produkt samt för att erhålla informa­tion om nya produkter och specialerbjudanden. Vidare infor­mation om märket Black & Decker och vårt produktsortiment
åternns på www.blackanddecker.se

49

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruksområde

Den håndholdte støvsugeren Dustbuster® fra Black & Decker
er konstruert for lett støvsuging på tørre overater. Apparatet
er bare beregnet for bruk i hjemmet.

Sikkerhetsinstruksjoner

u

Ikke senk apparatet ned i vann.

u

Ikke dra i ledningen når du skal fjerne

laderen fra stikkontakten. Hold lednin-

gen til laderen borte fra varmekilder,

olje og skarpe kanter.

Advarsel! Les alle

@

sikkerhetsadvarsler
og alle instruksjoner.

Hvis advarslene og anvisningene
nedenfor ikke overholdes, kan det
medføre elektrisk støt, brann og/
eller alvorlige personskader.

u

Dette apparatet kan brukes av barn

på 8 år eller mer og personer som

har reduserte fysiske, sansemessige

eller mentale evner, eller som mangler

erfaring og kunnskap, hvis de har

tilsyn eller har fått veiledning i bruk av

apparatet på en trygg måte og forstår

farene som foreligger. Barn skal ikke

Advarsel!

@

teridrevne apparater, må du ta
grunnleggende sikkerhetsforhold-

Når du bruker bat-

leke med apparatet. Rengjøring og

brukervedlikehold skal ikke utføres av

barn uten tilsyn.

sregler, blant annet dem som er
beskrevet nedenfor, for å redusere
risikoen for brann, batterilekkasje,
personskade og skade på materi­ell.

u

Les hele håndboken nøye før du
bruker apparatet.

u

Beregnet bruk er beskrevet i denne
håndboken. Hvis du bruker annet
tilbehør, kobler til annet utstyr eller
bruker dette produktet til andre opp­gaver enn det som er anbefalt i denne
håndboken, kan det føre til fare for
personskade.

u

Ta vare på denne håndboken for frem­tidig bruk.

Bruke apparatet

u

Ikke bruk apparatet til å suge opp

Kontroll og reparasjon

u

Kontroller at apparatet ikke er skadet

eller har defekte deler før du bruker

det. Kontroller om noen av delene

har sprekker, om bryterne er skadet,

eller om det er andre forhold som kan

påvirke bruken.

u

Ikke bruk produktet hvis en av delene

er skadet eller defekt.

u

Overlat reparasjon eller utskifting av

skadde eller defekte deler til et autoris-

ert serviceverksted.

u

Kontroller jevnlig om ledningen til

laderen er skadet. Skift ut laderen hvis

ledningen er skadet eller defekt.

u

Forsøk aldri å fjerne eller skifte ut

andre deler enn dem som er oppgitt i

denne håndboken.

væske eller materialer som kan ta fyr.

u

Ikke bruk apparatet i nærheten av
vann.

50

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Ytterligere sikkerhetsinstruksjoner

Etter bruk

u Ta ut støpselet til laderen før du rengjør laderen eller

ladesokkelen.

u Når apparatet ikke er i bruk, skal det oppbevares på et tørt

sted.

u Barn skal ikke ha tilgang til produkter som oppbevares.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som
kanskje ikke er inkludert i sikkerhetsadvarslene som følger
med. Disse risikoene kan bli forårsaket av feil bruk, langvarig
bruk osv.
Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og
sikkerhetstiltakene blir gjennomført, kan visse gjenværende
risikoer ikke unngås. Disse omfatter:

u Personskader som forårsakes av berøring av en roter-

ende/bevegelig del.

u Personskader som forårsakes av at en del, et blad eller

tilbehør endres.

u Personskader som forårsakes av langvarig bruk av et

verktøy. Når du bruker et verktøy i lange perioder, må du
sørge for å ta regelmessige pauser.

u Svekket hørsel.
u Helsefarer som forårsakes av innånding av støv som

dannes når du bruker verktøyet (eksempel: arbeid med
tre, spesielt eik, bøk og MDF).

Batterier og ladere

Batterier

u Forsøk ikke å åpne uansett hvilket formål du måtte ha.
u Ikke utsett batteriet for vann.
u Ikke utsett batteriet for varme.
u Skal ikke oppbevares på steder der temperaturen kan

overskride 40 °C.

u Skal lades bare ved omgivelsestemperaturer mellom

10 °C og 40 °C.

u Bruk bare ladere av typen som følger med maskinen/

apparatet. Hvis du bruker feil lader, kan dette føre til et
elektrisk støt eller at batteriet overopphetes.

u Følg instruksjonene i avsnittet "Miljø" når du skal kaste

batterier.

u Ikke skad eller deformer batteripakken ved punktering

eller støt, da dette kan føre til risiko for personskade og
brann.

u Ikke lad skadede batterier.
u Under ekstreme forhold kan det forekomme batterilekkas-

je. Hvis du oppdager væske på batteriene, må du tørke
den forsiktig av med en klut. Unngå kontakt med huden.

u Hvis væsken kommer i kontakt med huden eller øynene,

følger du instruksjonene nedenfor.

Advarsel! Batterivæsken kan føre til personskade eller skade
på eiendom. Ved hudkontakt skyller du umiddelbart med vann.
Hvis huden blir rød eller irritert eller smerter inntreffer, søk
øyeblikkelig medisinsk hjelp. Hvis væsken kommer i kontakt
med øynene, skyller du umiddelbart med vann og søker
øyeblikkelig medisinsk hjelp.

Ladere

Laderen er konstruert for en bestemt spenning. Kontroller all­tid at nettspenningen er i overensstemmelse med spenningen
på typeskiltet.
Advarsel! Prøv aldri å skifte ut laderen med et vanlig
nettstøpsel.

u Bruk bare Black & Decker-laderen til å lade batteriet i ap-

paratet/verktøyet som laderen kom sammen med. Andre

batterier kan sprekke og føre til personskade og materiell

skade.

u Prøv aldri å lade ikke-oppladbare batterier.
u Hvis strømledningen blir skadet, må den skiftes av

produsenten eller et autorisert Black & Decker-service-

senter så man unngår fare.

u Ikke utsett laderen for vann.
u Ikke åpne laderen.
u Ikke stikk gjenstander eller ngre ned i laderen.
u Apparatet/verktøyet/batteriet må plasseres på et sted med

god lufting når det lades.

Elektrisk sikkerhet

Laderen er konstruert for en bestemt spenning. Kontroller
alltid at nettspenningen er i overensstemmelse med spen­ningen på typeskiltet. Prøv aldri å skifte ut laderen med et
vanlig nettstøpsel.

Symboler på laderen

Les hele håndboken nøye før du bruker apparatet.

Dette apparatet er dobbeltisolert. Jording er derfor

#

ikke nødvendig. Kontroller alltid at strømforsynin­gen er i overensstemmelse med spenningen på
typeskiltet.

Kortslutningssikker sikkerhetsskilletransformator.

w

Nettstrømforsyningen er skilt elektrisk fra trans­formatorutgangen.

Laderen slår seg av automatisk hvis temperaturen i

x

omgivelsene blir for høy. Som følge av dette vil ikke
laderen virke. Ladeenheten må kobles fra strømnet­tet og repareres på et autorisert serviceverksted.

Ladeenheten er bare beregnet for bruk innendørs.

$

51

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Funksjoner

Dette verktøyet har enkelte av eller alle funksjonene nedenfor.

1. På/av-bryter

2. Utløserknapp for støvbeholder

3. Ladningsindikator

4. Ladekontakt

5. Støvbeholder

6. Støvoppsamler

Montering

Tilbehør (gur A, B og C)

Disse modellene kan leveres med noe eller alt av følgende
tilbehør:

u Børste (7) for møbler og trapper.
u Integrert børste (8) for møbler og trapper.
u Integrert smalt sugestykke (9) for vanskelig tilgjengelige

steder.

Sette på børsten (gur A) (bare DV7210ECN)

u Sett inn tilbehøret foran på apparatet. Pass på at tilbe-

høret er skjøvet helt inn.

Den integrerte børsten (gur B) (bare DV9610ECN og
DV1210ECN)

u Vipp ned børsten (8) på enden av støvoppsamleren.

Det integrerte smale sugestykket (gur C) (bare
DV9610ECN og DV1210ECN)

u Utvid det smale sugestykket (9) ved å trekke i dette (9) til

det klikker på plass.

u Du fører det smale sugestykket (9) tilbake ved å trykke

på området (10) og skyve det smale sugestykket (9) inn i
støvoppsamleren (6).

Bruk

u Før første gangs bruk skal batteriet lades i minst 24 timer.

Slå på og av (gur E)

u Når du skal slå apparatet på, skyver du på/av-bryteren (1)

fremover til posisjon 1.

u Når du skal slå apparatet av, skyver du på/av-bryteren (1)

bakover til posisjon 0.

Dreie støvoppsamleren (gur F) (bare DV9610ECN
og DV1210ECN )

Munnstykket kan dreies så du kommer lettere til på trange
steder.

u Trykk på dreiningsutløseren (12).
u Drei munnstykket til venstre eller høyre til det klikker på

plass.

Oppnå best mulig sugekraft

For å opprettholde best mulig sugekraft må du rengjøre
ltrene regelmessig under bruk.

Tømme og rengjøre produktet

Tømme støvbeholderen (gur G)

u Trykk på utløserne (13) og trekk støvoppsamleren (6) rett

av.

u Tøm ut innholdet i beholderen.
u Du setter støvoppsamleren på plass igjen ved å sette den

tilbake på håndtaket til den klikker på plass og sitter godt.

Ta av støvbeholderen og ltrene (gur H, I, J og K)

Advarsel! Filtrene kan brukes på nytt og bør rengjøres jevnlig.

u Trykk på utløseren (2) og trekk støvbeholderen (5) rett av.
u Mens du holder støvbeholderen over en søppelbøtte

eller lignende, trekker du ut lteret (14) for å tømme ut

innholdet i beholderen.

u Du setter støvbeholderen på plass igjen ved å sette den

tilbake på håndtaket til den klikker på plass og sitter godt.
Advarsel! Bruk aldri apparatet uten ltrene. Optimal støvsug­ing kan bare oppnås med rene ltre.

Lade batteriet (gur D)

u Forsikre deg om at apparatet er slått av. Batteriet vil ikke

bli ladet hvis på/av-bryteren er i på-stillingen.

u Sett jakkpluggen til laderen (11) inn i ladekontakten (4) til

apparatet (gur D)

u Sett laderen i stikkontakten. Pass på at det er strøm i stik-

kontakten. Ladningsindikatoren (3) lyser.

u La apparatet lade i minst 16 timer.

Under ladningen kan laderen bli varm. Dette er normalt og
betyr ikke at noe er feil. Apparatet kan være tilkoblet laderen
uten tidsbegrensning. Ladningsindikatoren (3) lyser så lenge
apparatet er koblet til laderen som er satt i stikkontakten.
Advarsel! Ikke lad batteriet hvis temperaturen i omgivelsene
er under 10 °C eller over 40 °C.

52

Forlter (gur J) (DV7210ECN)

Filteret og forlteret kan skilles så de kan rengjøres bedre.

u Vri forlteret (15) med klokken, og løft det av lteret (14).

Hurtigrengjøringslter (gur L) (DV9610ECN og
DV1210ECN)

u Løft lterrengjøringshåndtaket (18).
u Mens du holder huset (16) til hurtigrengjøringslteret,

dreier du på lterrengjøringshåndtaket (17) for å utføre

hurtigrengjøring av lteret (17).

u Trekk lteret (17) ut av hurtigrengjøringslterhuset (16) for

mer grundig rengjøring.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Rengjøring av støvbeholdere og ltre

u Støvbeholderne og ltrene kan vaskes i varmt såpevann.
u Sørg for at ltrene og støvbeholderen er tørre før du setter

dem på plass igjen.

Utskifting av ltrene

Filtrene bør skiftes ut hver 6.–9. måned og ellers hvis de er
slitte eller skadet.
Reserveltre får du hos en Black & Decker-forhandler:
For modell DV7210N bruker du lter med delenummer
VF110-XJ
For modell DV9610ECN og DV1210ECN bruker du lter med
delenummer VF110FC-XJ

Vedlikehold

Det nettdrevne/batteridrevne Black & Decker-apparatet/­verktøyet er konstruert for å være i drift over lengre tid med
et minimum av vedlikehold. Det er avhengig av riktig stell og
regelmessig rengjøring for å fungere som det skal til enhver
tid.
Advarsel! Før du utfører vedlikehold på nettdrevet/batterid­revet elektroverktøy:

u Slå av apparatet/verktøyet og trekk ut støpselet.
u Eller slå av apparatet/verktøyet og fjern batteriet fra dette

hvis apparatet/verktøyet har separat batteripakke.

u Eller la batteriet gå helt tomt hvis det er innebygd, og slå

deretter av.

u Fjern laderen fra stikkontakten før du rengjør den. Laderen

krever ikke annet vedlikehold enn regelmessig rengjøring.

u Rengjør ventilasjonsåpningene i apparatet/verktøyet/lad-

eren jevnlig med en myk børste eller tørr klut.

u Rengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

Miljø

Det kan være lokale bestemmelser for separat avfallshåndter­ing for elektriske produkter fra husstander på kommunale
avfallsplasser eller hos forhandleren, når du kjøper et nytt
produkt.

Black & Decker har en ordning for innsamling og resirkulering
av Black & Decker-produkter som ikke skal brukes lenger.
Du kan benytte denne tjenesten ved å levere produktet til et
hvilket som helst autorisert serviceverksted.

Du kan nne ut hvor nærmeste autoriserte serviceverksted
er, ved å kontakte din lokale Black & Decker-avdeling på
adressen som er oppgitt i denne håndboken. En oversikt over
autoriserte Black & Decker-serviceverksteder og alle opplys­ninger om ettersalgsservice og kontakter er også tilgjengelig
på Internett: www.2helpU.com

Batteri

Hvis du vil kaste produktet selv, må batteriene tas

Z

ut som beskrevet nedenfor og kastes i henhold til
lokale forskrifter.

u Du bør lade ut batteriet ved å la apparatet gå til motoren

stopper.

u Trykk på utløserknappen (2) og ta av støvbeholderen (5).
u Ta ut de syv skruene som holder apparatet sammen.
u Løft husdekselet bort fra enheten.
u Løsne alle ledningstilkoblinger på batteripakken.
u Ta ut batteripakken.
u Ha batteriet i passende emballasje for å sikre at ikke

terminalene kan kortsluttes.

u Ta batteriet til et autorisert serviceverksted eller til nærm-

este spesialavfallsstasjon.
Når batteriet først er tatt ut, kan det ikke settes inn igjen.

Separat avfallshåndtering. Dette produktet må ikke

Z

kastes sammen med husholdningsavfall.

Hvis du synes Black & Decker-produktet bør skiftes ut, eller
du ikke har bruk for det lenger, må du ikke kaste det sammen
med husholdningsavfall. Sørg for separat avfallshåndtering for
dette produktet.

Hvis brukte produkter og emballasje leveres atskilt,

z

kan materialer resirkuleres og brukes på nytt.
Gjenbruk av resirkulerte materialer bidrar til redusert
miljøforurensing og reduserer behovet for råmateri­aler.

53

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Tekniske data

DV7210ECN

(H1)

Spenning V

Batteri

Vekt kg

Lader

Inngangsspenning V

Utgangsspenning V

Strøm mA

Omtrentlig ladetid h

Vekt kg 0.17 0.22 0.07

Lader

Inngangsspenning V

Utgangsspenning V

Strøm mA

Omtrentlig ladetid h

Vekt kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Type

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

200 200 85

16 16 28

ac

DV9610ECN

(H1)

BA140020D
VA140020D

14

ac

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2–24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Garanti

Black & Decker er trygg på kvaliteten på sine produkter og tilb­yr en enestående garanti. Denne garantierklæringen kommer
i tillegg til dine lovbestemte rettigheter og er ikke i konikt med
disse. Garantien er gyldig i EU- og EFTA-medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på grunn av
material- og/eller fabrikasjonsfeil eller har mangler i forhold
til spesikasjonene innen 24 måneder fra kjøpet, påtar Black
& Decker seg å skifte ut defekte deler, reparere produkter
som har vært utsatt for alminnelig slitasje, eller bytte ut slike
produkter med minst mulig vanskelighet for kunden, med
mindre:

u Produktet har vært brukt i yrkes-/næringsvirksomhet eller

til utleie.

u Produktet har vært utsatt for feilaktig bruk eller dårlig

vedlikehold.

u Produktet har blitt skadet av fremmede gjenstander eller

stoffer eller ved et uhell.

u Andre enn autoriserte serviceverksteder eller Black &

Deckers serviceteknikere har forsøk å reparere produktet.

For å ta garantien i bruk må du vise kjøpskvittering til
forhandleren eller til et autorisert serviceverksted. Du kan
nne ut hvor nærmeste autoriserte serviceverksted er, ved å
kontakte din lokale Black & Decker-avdeling på adressen som
er oppgitt i denne håndboken. En oversikt over autoriserte
Black & Decker-serviceverksteder og alle opplysninger om
ettersalgsservice og kontakter er også tilgjengelig på Internett:
www.2helpU.com

Besøk vårt webområde www.blackanddecker.no for å
registrere ditt nye Black & Decker-produkt og for å holde deg
oppdatert om nye produkter og spesialtilbud. Du nner mer
informasjon om Black & Decker og produktutvalget vårt på
www.blackanddecker.no.

54

(Oversættelse af de oprindelige instruktioner)

DANSK

Tilsigtet brug

Din Black & Decker Dustbuster® håndholdte støvsuger er
udviklet til let tør støvsugning. Apparatet er kun beregnet til
brug i husholdninger.

u

Sikkerhedsvejledning

u

Advarsel! Læs alle

@

sikkerhedsadvarsler og
instruktioner.

stående advarsler og anvisninger
ikke følges, er der risiko for elek­trisk stød, brand og/eller alvorlige
personskader.

Advarsel!

@

revne apparater er det vigtigt, at
grundlæggende sikkerhedsforhold­sregler, herunder nedenstående,
altid følges for at mindske risikoen
for brand, batterilækage, person­skader og materielle skader.

u

Læs hele denne vejledning omhy­ggeligt, før du bruger apparatet.

u

Den tilsigtede brug er beskrevet i
denne vejledning. Brugen af ekstraud­styr eller tilbehør eller udførelse af
andet arbejde med dette apparat end
det, der anbefales i denne vejledning,
kan udgøre en risiko for personskade.

u

Opbevar denne vejledning til senere
brug.

Brug af apparatet

u

Brug ikke apparatet til at opsamle
væske eller stoffer, der kan være
antændelige.

u

Brug ikke apparatet i nærheden af
vand.

u

Apparatet må ikke nedsænkes i vand.

Hvis neden-

Ved brug af batterid-

Eftersyn og reparationer

u

u

u

u

u

Træk aldrig i laderens ledning for at af-

bryde laderen fra stikkontakten. Beskyt

laderens ledning imod varmepåvirknin-

ger, olie og skarpe kanter.

Dette apparat kan bruges af børn i en

alder fra 8 år og derover og personer

med nedsatte fysiske, sensoriske

eller mentale evner eller manglende

erfaring og viden, hvis det sker under

overvågning, eller de vejledes i brugen

af apparatet på en sikker måde, og

de forstår de farer, som er forbundet

dermed. Børn må ikke lege med appa-

ratet. Rengøring og brugervedligehold-

else må ikke foretages af børn uden

opsyn.

Kontroller apparatet for beskadigede

eller defekte dele før brug. Se efter

knækkede dele, skader på kontakter

og eventuelle andre forhold, der kan

påvirke apparatets funktion.

Brug ikke apparatet med beskadigede

eller defekte dele.

Sørg for at få beskadigede eller de-

fekte dele repareret eller udskiftet på

et autoriseret værksted.

Kontroller regelmæssigt laderens ledn-

ing for skader. Udskift laderen, hvis

ledningen er beskadiget eller defekt.

Forsøg aldrig at fjerne eller udskifte

dele ud over dem, der er beskrevet i

denne vejledning.

55

(Oversættelse af de oprindelige instruktioner)

DANSK

Yderligere sikkerhedsvejledninger

Efter brug

u Træk laderen ud af stikkontakten, før laderen eller lader-

ens basisenhed rengøres.

u Opbevar apparatet på et tørt sted, når det ikke er i brug.
u Opbevar apparater utilgængeligt for børn.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet,
som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse
risici kan opstå pga. forkert anvendelse, langvarig brug etc.
Selv ved overholdelse af relevante sikkerhedsforskrifter
og anvendelse af sikkerhedsudstyr kan visse restrisici ikke
undgås. Disse omfatter:

u Tilskadekomst forårsaget af berøring af roterende/bev-

ægelige dele.

u Tilskadekomst forårsaget af udskiftning af dele, blade eller

tilbehør.

u Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et værktøj i
længere tid.

u Høreskader.
u Sundhedsrisici forårsaget af indånding af støv, der gener-

eres ved brug af værktøjet (eksempel: Arbejde med træ,
især, eg, bøg og MDF).

Batterier og ladere

Batterier

u Forsøg aldrig at åbne uanset årsag.
u Batteriet må ikke udsættes for fugt.
u Batteriet må ikke udsættes for varme.
u Opbevar ikke batterier på steder, hvor temperaturen kan

overstige 40°C.

u Oplad kun ved omgivelsestemperaturer mellem 10°C og

40°C.

u Brug kun den oplader, der fulgte med apparatet/værktøjet,

til opladning. Brug af den forkerte oplader kan medføre
elektrisk stød eller overophedning af batteriet.

u Følg vejledningen i afsnittet "Miljøbeskyttelse" ved bort-

skaffelse af batterier.

u Undgå at beskadige/deformere batteripakken ved at punk-

tere den eller slå på den, da dette kan forårsage risiko for
tilskadekomst eller brand.

u Beskadigede batterier må ikke oplades.
u Under ekstreme forhold kan der forekomme batterilæk-

age. Hvis du bemærker væske på batterierne, skal du
omhyggeligt tørre den af med en klud. Undgå kontakt med
huden.

u I tilfælde af kontakt med hud eller øjne skal nedenstående

instruktioner følges.

Advarsel! Batterivæsken kan forårsage personskader eller
materielle skader. I tilfælde af kontakt med huden skylles
straks med vand. Søg læge, hvis der opstår rødme, smerte el­ler irritation. Skyl straks med rent vand, og søg læge i tilfælde
af kontakt med øjnene.

Ladere

Laderen er udviklet til en specik spænding. Kontroller altid, at
netspændingen svarer til spændingen på typeskiltet.
Advarsel! Forsøg aldrig at erstatte laderenheden med et
almindeligt netstik.

u Brug kun din Black & Decker-lader til at oplade batteriet i

det apparat/værktøj, som den blev leveret sammen med.

Andre batterier kan eksplodere og forårsage personskader

og materielle skader.

u Prøv aldrig på at oplade ikke-genopladelige batterier.
u Hvis netledningen beskadiges, skal den udskiftes af

producenten eller et autoriseret Black & Decker-værksted,

så farlige situationer undgås.

u Laderen må ikke udsættes for fugt.
u Laderen må ikke åbnes.
u Undersøg ikke laderen.
u Apparatet/værktøjet/batteriet skal anbringes et sted med

god udluftning, når det oplades.

Elektricitet og sikkerhed

Laderen er udviklet til en specik spænding. Kontroller altid, at
netspændingen svarer til spændingen på typeskiltet. Forsøg
aldrig at erstatte laderenheden med et almindeligt netstik.

Symboler på laderen

Læs hele denne vejledning omhyggeligt, før du

bruger apparatet.

Denne maskine er dobbelt isoleret. Derfor er jor-

#

dledning ikke nødvendig. Kontroller altid, at strøm­forsyningen svarer til spændingen på typeskiltet.

Kortslutningssikker skilletransformer. Netforsyningen

w

er elektrisk adskilt fra transformerudgangen.

Laderen slår automatisk fra, hvis omgivelsestem-

x

peraturen bliver for høj. Som følge deraf holder
laderen op med at fungere. Laderens basisenhed
skal afbrydes fra netforsyningen og indleveres til
reparation på et autoriseret værksted.

Laderens basisenhed er kun beregnet til indendørs

$

brug.

56

(Oversættelse af de oprindelige instruktioner)

DANSK

Komponenter

Dette værktøj leveres med nogle af eller alle følgende
komponenter.

1. Afbryderkontakt

2. Knap til frigørelse af beholderen

3. Ladeindikator

4. Ladestik

5. Støvbeholder

6. Mundstykke

Samling

Tilbehør (g. A, B og C)

Disse modeller kan leveres med enkelte dele fra det følgende
tilbehør:

u En børsteforsats (7) til møbler og trappetrin.
u En integreret børsteforsats (8) til møbler og trappetrin.
u En integreret sprækkeforsats (9) til arbejde under trange

pladsforhold.

Montering af børsteforsatsen (Fig. A) (kun DV7210ECN)

u Sæt det ønskede tilbehør i forenden af apparatet. Kontrol-

ler, at tilbehøret er sat helt ind.

Den integrerede børsteforsats (Fig. B) (kun DV9610ECN
og DV1210ECN)

u Vip børsteforsatsen (8) ned for enden af mundstykket.

Den integrerede børsteforsats (Fig. C). (kun DV9610ECN
og DV1210ECN)

u Forlæng sprækkeforsatsen (9) ved at trække i sprækkefor-

satsen (9), indtil den fastlåses.

u Tryk sprækkeforsatsen (9)ind igen ved at trykke på

området (10)og samtidigt skubbe sprækkeforsatsen (9)ind
i mundstykket (6).

Anvendelse

u Før første ibrugtagning skal batteriet oplades i mindst 24

timer.

Opladning af batteriet (Fig. D)

u Kontroller, at apparatet er slukket. Batteriet oplades ikke,

når afbryderkontakten er i tændt position.

u Sæt laderens (11) jackstik i ladestikkontakten (4) på ap-

paratet (Fig. D).

u Tilslut opladeren. Tænd på stikkontakten. Ladeindikatoren

(3) begynder at lyse.

u Lad apparatet lade i mindst 16 timer.

Under opladningen kan laderen blive varm. Dette er helt
normalt og ikke tegn på et problem. Apparatet kan være
tilsluttet til laderen i længere perioder. Ladeindikatoren (3)
lyser, så længe apparatet er tilsluttet til laderen, der er sat i
stikkontakten.

Advarsel! Batteriet må ikke oplades i omgivelsestemperaturer
under 10 °C eller over 40 °C.

Tænd og sluk (g. E)

u Tænd apparatet ved at skubbe afbryderkontakten (1)

fremad til position 1.

u Sluk apparatet ved at skubbe afbryderkontakten (1)

tilbage til position 0.

Drejning af mundstykket (g.F) (kun DV9610ECN
og DV1210ECN)

Dysen kan drejes, så den kan komme ind på trange steder.

u Tryk på dreje-udløserklinken (12).
u Drej dysen mod venstre eller højre, så den låses på plads.

Optimering af sugeeffekten

For at sikre optimal sugeeffekt skal ltrene rengøres
regelmæssigt under brug.

Tømning og rengøring af produktet.

Tømning af støvbeholderen (g. G).

u Tryk på udløserklinken (13), og træk mundstykket (6) lige

af.

u Tøm indholdet af beholderen ud.
u Mundstykket udskiftes ved at sætte det tilbage på hånd-

taget, indtil det klikker på plads.

Fjernelse af støvbeholderen og ltrene (g. H, I, J
og K).

Advarsel! Filtrene er genanvendelige og skal rengøres

regelmæssigt.

u Tryk på udløserklinken (2)og træk støvbeholderen (5)lige

af.

u Hold støvbeholderen over en affaldsspand eller vask og

træk lteret (14) ud for at tømme indholdet af beholderen

ud.

u Støvbeholderen udskiftes ved at sætte det tilbage på

håndtaget, indtil det klikker på plads.
Advarsel! Apparatet må aldrig bruges uden ltrene. Optimal
støvsugning kan kun opnås med rene ltre.

Forlter (g. J) (DV7210ECN)

Filteret og forlteret kan skilles ad for at lette rengøringen.

u Drej forlteret (15) med uret, og løft det af lteret (14).

Hurtigrenselter (g. L) (DV9610ECN og
DV1210ECN

u Løft lterrensehåndtaget (18).
u Hold hurtigrenselterets hus (16), og drej samtidigt lter-

rensehåndtaget (17) for at foretage en hurtig rengøring af

lteret (17).

57

(Oversættelse af de oprindelige instruktioner)

DANSK

u Træk lteret (17)ud af hurtigrenselterets hus (16)for at

foretage en grundigere rengøring.

Rengøring af støvbeholdere og ltre (g. F)

u Støvbeholderne og ltrene kan vaskes i varmt sæbevand.
u Kontroller, at ltrene og støvbeholderen er helt tørre, før

de monteres igen.

Udskiftning af ltrene

Filtrene skal udskiftes hver 6. til 9. måned, og i øvrigt hvis de
bliver slidte eller beskadiget.
Udskiftningsltre fås hos Black & Decker-forhandleren:
Til modellerne: DV7210N anvender lter nr. VF110-XJ
Til modellerne: DV9610ECN og DV1210ECN anvender lter
nr. VF110FC-XJ

Vedligeholdelse

Dit Black & Decker-apparat/værktøj med eller uden ledning er
beregnet til brug gennem lang tid med et minimum af vedlige­holdelse. Fortsat tilfredsstillende drift afhænger af korrekt
behandling af værktøjet samt regelmæssig rengøring.
Advarsel! Før udførelse af nogen form for vedligeholdelse på
elværktøj med/ uden ledning:

u Sluk, og tag apparatets/værktøjets stik ud af stikkontakten.
u Eller sluk og fjern batteriet fra apparatet/værktøjet, hvis

det har en separat batteripakke.

u Eller aad batteriet helt, hvis det er indbygget, og sluk

derefter.

u Træk laderen ud af stikkontakten, før den rengøres.

Laderen kræver ingen vedligeholdelse, men skal rengøres
jævnligt.

u Rengør jævnligt apparatets/værktøjets/laderens ventila-

tionshuller med en blød børste eller en tør klud.

u Rengør med jævne mellemrum motorhuset med en fugtig

klud. Der må ikke bruges skuremidler eller opløsningsmi­dler.

Lokal lovgivning kan kræve separat indsamling af elektriske
husholdningsapparater på kommunale affaldsdepoter eller af
den detailhandlende ved køb af et nyt produkt.

Black & Decker sørger for at indsamle og genanvende Black
& Decker-produkter, når disse ikke længere kan bruges. Hvis
du vil benytte dig af denne service, skal du returnere produktet
til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale Black & Decker-kontor på den adresse,
der er angivet i denne vejledning, for at få oplysninger om
nærmeste autoriserede værksted. En liste over alle autoris­erede Black & Decker-serviceværksteder samt servicevilkår
og kontaktpersoner er tilgængelig på internettet på adressen:
www.2helpU.com

Batteri

Hvis du selv vil bortskaffe produktet, skal batteriet

Z

fjernes som beskrevet nedenfor og bortskaffes i
overensstemmelse med gældende lovgivning.

u Der er hensigtsmæssigt at aade batteriet ved at betjene

apparatet, indtil motoren standser.

u Tryk på udløserknappen (2)og fjern støvbeholderen (5).
u Fjern de syv skruer, der holder apparatets kabinet sam-

men.

u Løft huset af apparatet.
u Afmonter alle ledningsforbindelser fra batteripakken.
u Afmonter batteripakke.
u Anbring batteriet i en egnet emballage, for at sikre at

terminalerne ikke kortsluttes.

u Aever batteriet på et serviceværksted eller på et lokalt

opsamlingssted.
Når batteriet er taget ud af apparatet, kan det ikke sættes i
igen.

Miljø

Separat bortskaffelse. Dette produkt må ikke

Z

bortskaffes sammen med almindeligt husholdning­saffald.

Når dit Black & Decker-produkt en dag er udtjent, eller du ikke
længere har brug for det, må du ikke smide det ud sammen
med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og

z

emballage bliver der mulighed for at genanvende
forskellige materialer. Genanvendelse af materialer
medvirker til at forebygge miljøforurening og mind­sker behovet for råstoffer.

58

(Oversættelse af de oprindelige instruktioner)

DANSK

Tekniske data

DV7210ECN

(H1)

Spænding V

Batteri

Vægt kg

Lader

Indgangsspænding V

Udgangsspænding V11V

Strømstyrke mA

Omtrentlig
opladningstid

Vægt kg 0.17 0.22 0.07

Lader

Indgangsspænding V

Udgangsspænding V

Strømstyrke mA

Omtrentlig
opladningstid

Vægt kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Type

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

200 200 85

t

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

ac

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Garanti

Black & Decker garanterer, at produktet er fri for skader og fejl
og tilbyder en fremragende garanti. Garantien er et tillæg til
forbrugerens lovsikrede rettigheder og påvirker ikke disse. Ga­rantien gælder inden for medlemsstaterne af den Europæiske
Union og i det Europæiske Frihandelsområde.

Hvis et Black & Decker-produkt går i stykker på grund af
materiel skade og/eller fabrikationsfejl eller på anden måde
ikke fungerer i overensstemmelse med specikationen inden
for 24 måneder fra købsdatoen, påtager Black & Decker sig at
reparere eller ombytte produktet med mindst mulig ulempe for
kunden. Garantien gælder ikke for fejl og mangler, der er sket
i forbindelse med:

u Produktet har været anvendt erhvervsmæssigt eller til

udlejning.

u Produktet har været anvendt forkert eller er ikke vedlige-

holdt.

u Produktet er beskadiget af fremmedlegemer, substanser

eller pga. uheld.

u Garantien gælder ikke, hvis reparationer er udført af andre

end et autoriseret Black & Decker-værksted.

For at udnytte garantien skal produktet og købskvitteringen
indleveres til forhandleren eller til et autoriseret værksted.
Kontakt det lokale Black & Decker-kontor på den adresse,
der er opgivet i denne vejledning, for at få oplysninger om
nærmeste autoriserede værksted. En liste over alle autoris­erede Black & Decker-serviceværksteder samt servicevilkår
og kontaktpersoner er tilgængelig på internettet på adressen:
www.2helpU.com

Gå venligst ind på vores website www.blackanddecker.dk for
at registrere dit nye produkt og for at blive holdt ajour om nye
produkter og specialtilbud. Der ndes yderligere oplysninger
om mærket Black & Decker og vores produktsortiment på
adressen www.blackanddecker.dk

59

(Alkuperäisten ohjeiden käännös)

SUOMI

Käyttötarkoitus

Black & Decker Dustbuster® -rikkaimuri on tarkoitettu kevyeen
kuivaimurointiin. Laite on tarkoitettu ainoastaan
kotitalouskäyttöön.

u

Turvallisuusohjeet

u

Varoitus! Lue kaikki tur-

@

vavaroitukset ja ohjeet.

Alla olevien varoitusten ja ohjeiden
noudattamisen laiminlyönti saattaa
johtaa sähköiskuun, tulipaloon ja/
tai vakavaan loukkaantumiseen.

Varoitus!

@

akkukäyttöisiä laitteita on aina nou­datettava perusvarotoimenpiteitä
palovaaran, vuotavien akkujen,
henkilövahinkojen ja aineellisten
vaurioiden välttämiseksi.

u

Lue nämä ohjeet huolellisesti ennen
laitteen käyttöä.

u

Käyttötarkoitus kuvataan tässä käyt­töohjeessa. Muiden kuin tässä käyttöo­hjeessa suositeltujen lisävarusteiden
tai -osien käyttö sekä laitteen käyttö
muuhun kuin käyttöohjeessa suositel­tuun tarkoitukseen voi aiheuttaa
henkilövahingon vaaran.

u

Säilytä tämä käyttöohje tulevaa
tarvetta varten.

Laitteen käyttö

u

Älä käytä laitetta nesteiden tai sytty­vien materiaalien keräämiseen.

u

Älä käytä laitetta veden lähellä.

u

Älä upota laitetta veteen.

Käytettäessä

Tarkastus ja korjaus

u

u

u

u

u

Älä koskaan irrota laturia pistorasiasta

vetämällä virtajohdosta. Pidä laturin

virtajohto etäällä lämmönlähteistä,

öljystä ja terävistä reunoista.

Tämä laite soveltuu yli 8-vuotiaiden

lasten ja sellaisten henkilöiden käyt-

töön, joilla on fyysisiä tai älyllisiä

rajoitteita tai aistirajoitteita, kuten myös

laitteen toimintaan perehtymättömien

henkilöiden käyttöön, jos heitä valvo-

taan tai jos he ovat saaneet laitteen

turvalliseen käyttöön liittyvää opas-

tusta ja ymmärtävät laitteen käyttöön

liittyvät vaarat. Älä anna lasten leikkiä

laitteella. Puhdistus- ja huoltotöitä ei

saa jättää lapsille ilman valvontaa.

Tarkista ennen laitteen käyttöä, ettei

laitteessa ole vahingoittuneita tai vial-

lisia osia. Tarkista osien ja kytkimien

kunto sekä muut seikat, jotka voivat

vaikuttaa laitteen toimintaan.

Älä käytä laitetta, jos jokin osa on

vahingoittunut tai viallinen.

Korjauta tai vaihdata vaurioituneet tai

vialliset osat valtuutetussa huoltoliik-

keessä.

Tarkista säännöllisesti, ettei laturin

virtajohto ole vahingoittunut. Vaihda

laturi, jos virtajohto on vahingoittunut

tai viallinen.

Älä koskaan yritä korjata tai vaihtaa

muita kuin tässä käyttöohjeessa erik-

seen määriteltyjä osia.

60

(Alkuperäisten ohjeiden käännös)

SUOMI

Lisäturvaohjeet

Käytön jälkeen

u Irrota laturi pistorasiasta ennen laturin puhdistamista.
u Kun laitetta ei käytetä, se on säilytettävä kuivassa pai-

kassa.

u Pidä laite lasten ulottumattomissa.

Muut riskit

Muut riskit ovat mahdollisia, jos käytät työkalua muulla kuin
turvavaroituksissa mainitulla tavalla. Nämä riskit voivat liittyä
muun muassa virheelliseen tai pitkäaikaiseen käyttöön.
Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia
turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun
muassa

u pyörivien tai liikkuvien osien koskettamisen aiheuttamat

vahingot

u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet

vahingot

u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun

käytät työkalua pitkään, varmista, että pidät säännöllisesti
taukoja.

u kuulovauriot
u työkalua käytettäessä (esimerkiksi puuta, erityisesti

tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen
pölyn sisäänhengityksen aiheuttamat terveysriskit.

Akut ja laturit

Akku

u Älä koskaan yritä avata akkua.
u Älä anna akun kastua.
u Älä altista akkua kuumuudelle.
u Älä säilytä akkua tiloissa, joissa lämpötila voi nousta yli 40

°C:n.

u Lataa akku paikassa, jonka lämpötila on vähintään 10 °C

ja enintään 40 °C.

u Käytä akun lataamiseen vain laitteen mukana toimitettua

laturia. Väärän tyyppinen laturi voi aiheuttaa sähköiskun
tai akun ylikuumenemisen.

u Noudata akkujen hävittämisessä kohdassa Ympäristön-

suojelu esitettyjä ohjeita.

u Suojaa akkua vahingoittumiselta niin, ettei sen kotelo rik-

koudu eikä siihen kohdistu iskuja, sillä muutoin voi syntyä
henkilövahinkojen ja tulipalon vaara.

u Älä lataa viallisia akkuja.
u Vaativissa oloissa voi ilmetä akkuvuotoja. Jos havaitset

akkujen pinnalla nestettä, pyyhi se huolellisesti pois. Vältä
ihokosketusta.

u Jos nestettä joutuu silmiin tai iholle, noudata alla olevia

ohjeita.

Varoitus! Akkuneste voi aiheuttaa aineellisia vahinkoja tai
henkilövahinkoja. Jos nestettä joutuu iholle, se on välittömästi
huuhdeltava pois vedellä. Jos ihoa kirvelee tai se punottaa
tai on muuten ärtynyt, kysy lisäohjeita lääkäriltä. Jos nestettä
joutuu silmiin, huuhdo välittömästi puhtaalla vedellä ja mene
lääkäriin.

Laturit

Laturi on tarkoitettu tietylle jännitteelle. Tarkista aina, että verk­kojännite vastaa arvokilvessä ilmoitettua jännitettä.
Varoitus! Älä yritä korvata laturiyksikköä tavallisella verk­kopistokkeella.

u Käytä Black & Deckerin laturia vain laitteen/työkalun

mukana toimitetun akun lataamiseen. Muut akut voivat

räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia

vahinkoja.

u Älä koskaan yritä ladata paristoja, joita ei ole tarkoitettu

ladattavaksi.

u Jos virtajohto vahingoittuu, sen vaihtaminen tulee turval-

lisuussyistä jättää valmistajan tai valtuutetun Black &

Decker -huollon tehtäväksi.

u Älä altista laturia vedelle.
u Älä avaa laturia.
u Älä työnnä mitään laturin sisään.
u Lataa laite/työkalu/akku paikassa, jossa on kunnollinen

ilmanvaihto.

Sähköturvallisuus

Laturi on tarkoitettu tietylle jännitteelle. Tarkista aina, että verk­kojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä
korvata laturiyksikköä tavallisella verkkopistokkeella.

Laturin symbolit

Lue tämä käyttöopas huolellisesti ennen laitteen

käyttöä.

Tämä työkalu on kaksoiseristetty, joten erillistä

#

maadoitusta ei tarvita. Tarkista aina, että virtalähde
vastaa arvokilvessä ilmoitettua jännitettä.

Oikosulkusuojattu toimintavarma eristävä muuntaja.

w

Muuntajalähtö on eristetty sähköisesti sähköverko­sta.

Laturi kytkeytyy automaattisesti pois päältä, jos

x

ympäröivä lämpötila nousee liian korkeaksi. Tällöin
laturia ei voi enää käyttää. Irrota laturi sähköverko­sta ja toimita se valtuutettuun huoltoliikkeeseen
korjattavaksi.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

$

61

(Alkuperäisten ohjeiden käännös)

SUOMI

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisu­uksista.

1. Virtakytkin

2. Astian vapautuspainike

3. Lataustilan ilmaisin

4. Latausliitäntä

5. Pölyastia

6. Pölynkerääjä

Kokoaminen

Lisävarusteet (kuvat A, B ja C)

Näiden mallien mukana voidaan toimittaa seuraavat lisävar­usteet:

u Harjasuulake (7), tarkoitettu huonekalujen ja portaiden

imurointiin.

u Integroitu harjasuulake (8), tarkoitettu huonekalujen ja

portaiden imurointiin.

u Integroitu rakosuulake (9), tarkoitettu ahtaiden tilojen

imurointiin.

Harjasuulakkeen kiinnittäminen (kuva A). (vain
DV7210ECN)

u Kiinnitä lisävaruste laitteen nokkaan. Varmista, että lisäva-

ruste on työnnetty kokonaan sisään.

Integroitu harjasuulake (kuva B). (vain DV9610ECN ja
DV1210ECN)

u Käännä pölynkerääjän päässä oleva harjasuulake (8)

alas.

Integroitu rakosuulake (kuva C). (vain DV9610ECN ja
DV1210ECN)

u Pidennä rakosuulake (9) vetämällä rakosuulaketta (9),

kunnes se lukittuu paikalleen.

u Palauta rakosuulake (9) paikalleen painamalla aluetta (10)

ja työntämällä rakosuulakkeen (9) takaisin pölynkerääjään
(6).

Käyttö

u Ennen ensimmäistä käyttökertaa akkua on ladattava

vähintään 24 tuntia.

Laturi saattaa lämmetä latautuessaan. Tämä on normaalia
eikä ole merkki ongelmasta. Laite voidaan jättää laturiin vaikka
kuinka pitkäksi aikaa. Lataustilan ilmaisin (3) palaa niin kauan
kuin laite on pistorasiaan liitetyssä laturissa.
Varoitus! Älä lataa akkua, jos ympäristön lämpötila on alle
+10 °C tai yli +40 °C.

Käynnistys ja pysäytys (kuva E)

u Käynnistä laite siirtämällä virtakytkin (1) eteenpäin asen-

toon 1.

u Pysäytä laite siirtämällä virtakytkin (1) takaisin asentoon 0.

Pölynkerääjän kiertäminen (kuva F) (vain
DV9610ECN ja DV1210ECN)

Suutinta kiertämällä päästään helpommin ahtaisiin paikkoihin.

u Paina kierron vapautussalpaa (12).
u Kierrä suutinta vasemmalle tai oikealle, kunnes se napsa-

htaa paikalleen.

Imutehon optimointi

Jotta imuteho pysyisi mahdollisimman hyvänä, suodattimet on
puhdistettava säännöllisesti käytön aikana.

Laitteen tyhjentäminen ja puhdistaminen.

Pölyastian tyhjentäminen (kuva G).

u Paina vapautussalpoja (13) ja vedä pölynkerääjä (6) irti.
u Tyhjennä astian sisältö.
u Kiinnitä pölynkerääjä takaisin kahvaan painamalla sitä,

kunnes se napsahtaa kunnolla paikalleen.

Pölyastian ja suodattimien irrottaminen (kuvat H, I,
J ja K).

Varoitus! Suodattimet ovat uudelleen käytettäviä, ja ne on

puhdistettava säännöllisesti.

u Paina vapautussalpaa (2) ja vedä pölyastia (5) irti.
u Pitele pölyastiaa roskakorin tai pesualtaan yläpuolella,

vedä suodatin (14) irti ja tyhjennä astian sisältö.

u Kiinnitä pölyastia takaisin kahvaan painamalla sitä,

kunnes se napsahtaa kunnolla paikalleen.
Varoitus! Älä koskaan käytä laitetta ilman suodattimia.
Parhaan puhdistustuloksen saa vain, kun suodattimet ovat
puhtaat.

Akun lataaminen (kuva D)

u Varmista, että laite on kytketty pois päältä. Akku ei

lataudu, jos laitteen virta on kytkettynä virtakytkimestä.

u Kytke laturin pistoke (11) laitteen latausliitäntään (4) (kuva

D).

u Kytke laturi pistorasiaan. Kytke virta. Lataustilan ilmaisin

(3) syttyy.

u Anna laitteen latautua vähintään 16 tuntia.

62

Esisuodatin (kuva J) (DV7210ECN)

Puhdistusta voidaan tehostaa irrottamalla suodatin ja esisuo­datin toisistaan.

u Kierrä esisuodatinta (15) myötäpäivään ja nosta se irti

suodattimesta (14).

(Alkuperäisten ohjeiden käännös)

SUOMI

Pikapuhdistussuodatin (kuva L) (DV9610ECN ja
DV1210ECN)

u Nosta suodattimen puhdistuskahva (18) ylös.
u Suorita suodattimen (17) pikapuhdistus pitämällä kiinni

pikapuhdistussuodattimen kotelosta (16) ja kääntämällä
suodattimen puhdistuskahvaa (17).

u Irrota suodatin (17) pikapuhdistussuodattimen kotelosta

(16), jos haluat puhdistaa sen perusteellisemmin.

Pölyastioiden ja suodattimien puhdistaminen

u Pölyastiat ja suodattimet voidaan pestä lämpimällä saip-

puavedellä.

u Varmista ennen uudelleenasennusta, että suodattimet ja

pölyastia ovat täysin kuivia.

Suodattimien vaihtaminen

Suodattimet on hyvä vaihtaa 6–9 kuukauden välein ja aina,
kun ne ovat kuluneet tai vahingoittuneet.
Vaihtosuodattimia saat Black & Decker -jälleenmyyjältä:
Mallissa DV7210N käytettävän suodattimen osanumero on
VF110-XJ.
Mallissa DV9610ECN ja DV1210ECN käytettävän suodatti­men osanumero on VF110FC-XJ.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton Black & Decker

-laite/-työkalu on suunniteltu toimimaan mahdollisimman
kauan mahdollisimman vähällä huollolla. Oikealla huollolla ja
säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.
Varoitus! Toimi ennen verkkojohdolla varustetun tai verkkojo­hdottoman sähkötyökalun huoltoa seuraavasti:

u Sammuta laite/työkalu ja irrota se verkkovirrasta.
u Jos laitteessa/työkalussa on erillinen akku, sammuta laite/

työkalu ja irrota sen akku.

u Jos akku on kiinteä, käytä akku täysin loppuun ja sam-

muta laite/työkalu sitten.

u Irrota laturi pistorasiasta ennen laturin puhdistamista.

Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään
muuta huoltoa.

u Puhdista laitteen/työkalun/laturin ilma-aukot säännöllisesti

pehmeällä harjalla tai kuivalla kangasliinalla.

u Puhdista moottorikotelo säännöllisesti kostealla liinalla.

Älä koskaan käytä puhdistamiseen liuotinaineita tai
syövyttäviä puhdistusaineita.

Käytettyjen tuotteiden ja pakkausmateriaalien

z

erilliskeruun avulla materiaalit voidaan kierrättää ja
käyttää uudelleen. Kierrätysmateriaalien käyttö aut­taa vähentämään ympäristön saastumista ja uusien
raaka-aineiden tarvetta.

Paikallisissa säädöksissä voidaan määrätä, että kodin
sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittel­yasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston
yhteydessä.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten
roskien mukana, Vie tuotteesi valtuutettuun huoltoliikkeeseen,
joka kerää vanhat laitteet puolestamme.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla
yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa
ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huol­toliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja
takuuehdoista on myös Internetissä osoitteessa www.2helpU.
com

Akku

Jos haluat hävittää laitteen itse, akku on poistet-

Z

tava alla kuvatulla tavalla ja hävitettävä paikallisten
säädösten mukaisesti.

u On suositeltavaa tyhjentää akku käyttämällä laitetta,

kunnes moottori pysähtyy.

u Paina vapautuspainiketta (2) ja irrota pölyastia (5).
u Avaa laitteen runkoa koossa pitävät seitsemän ruuvia.
u Nosta kotelon kansi irti laitteesta.
u Irrota kaikki johtimet akusta.
u Irrota akku.
u Pakkaa akut niin, että navat eivät aiheuta oikosulkua.
u Toimita akku paikalliseen huoltoliikkeeseen tai kierrä-

tyspisteeseen.
Kun akku on irrotettu, sitä ei voi asettaa enää paikalleen.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää nor-

Z

maalin kotitalousjätteen mukana.

Kun Black & Decker -laitteesi aikanaan täytyy vaihtaa tai ei
kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen
mukana. Toimita laite kierrätettäväksi.

63

(Alkuperäisten ohjeiden käännös)

SUOMI

Tekniset tiedot

DV7210ECN

(H1)

Jännite V

Akku

Paino kg

Laturi

Syöttöjännite V

Lähtöjännite V

Virta mA

Summittainen
latausaika

Paino kg 0.17 0.22 0.07

Laturi

Syöttöjännite V

Lähtöjännite V

Virta mA

Summittainen
latausaika

Paino kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Tyyppi

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

ac

200 200 85

h

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Takuu

Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai
valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on
lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu
on voimassa Euroopan unionin jäsenmaissa ja Euroopan
vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valm­istusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24
kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen
ilman kustannuksia ostajalle tai vaihtaa sen Black & Decker
Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat
seuraavista:

u Tuotetta on käytetty kaupallisesti, ammattimaisesti tai

vuokraukseen.

u Tuotetta on käytetty tai hoidettu virheellisesti.
u Tuotetta on vahingoitettu vieraalla esineellä tai aineella tai

se on ollut onnettomuudessa.

u Jos korjauksia on yrittänyt joku muu kuin Black & Deckerin

valtuuttama edustaja tai Black & Deckerin henkilökunta.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen
ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle.
Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla
yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa
ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huol­toliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja
takuuehdoista on myös Internetissä osoitteessa www.2helpU.
com

Voit rekisteröidä uuden Black & Decker -tuotteesi ja tarkastella
tietoja uusista tuotteista ja erikoistarjouksista verkkosivuil­lamme www.blackanddecker.. Saat lisätietoja Black &
Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta
www.blackanddecker..

64

(Μετάφραση των πρωτότυπων οδηγιών)

Ενδεδειγμένη χρήση

Το ηλεκτρικό σκουπάκι χειρός Black & Decker Dustbuster®
Plus έχει σχεδιαστεί για ελαφρύ ηλεκτρικό σκούπισμα
στεγνών επιφανειών. Αυτή η συσκευή προορίζεται μόνο για
οικιακή χρήση.

Οδηγίες ασφαλείας

Προειδοποίηση!

@

Διαβάστε όλες τις

Χρήση της συσκευής σας

u

u

u
u

προειδοποιήσεις
ασφαλείας και όλες τις
οδηγίες.

Η μη τήρηση των
παρακάτω προειδοποιήσεων και
οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και

u

σοβαρούς τραυματισμούς.

Προειδοποίηση!

@

τη χρήση συσκευών που

Κατά

τροφοδοτούνται με μπαταρία,
θα πρέπει να λαμβάνονται οι
βασικές προφυλάξεις ασφαλείας,
συμπεριλαμβανομένων των
παρακάτω, για τον περιορισμό
του κινδύνου πυρκαγιάς, διαρροής
υγρών μπαταρίας, τραυματισμού
προσώπων και υλικών ζημιών.

u

Πριν χρησιμοποιήσετε τη συσκευή
διαβάστε προσεκτικά ολόκληρο το
εγχειρίδιο.

u

Η προοριζόμενη χρήση περιγράφεται

Έλεγχος και επισκευή

u

σε αυτό το εγχειρίδιο. Τόσο η χρήση
εξαρτημάτων ή προσαρτημάτων όσο
και η πραγματοποίηση εργασιών με
τη συσκευή που δε συνιστώνται σε
αυτό το εγχειρίδιο οδηγιών εγκυμονεί
κίνδυνο τραυματισμού.

u

Φυλάξτε αυτό το εγχειρίδιο για
μελλοντική αναφορά.

Μη χρησιμοποιείτε τη συσκευή για να
περισυλλέξετε υγρά ή άλλα υλικά που
θα μπορούσαν να πιάσουν φωτιά.
Μη χρησιμοποιείτε τη συσκευή κοντά
σε νερό.
Μη βυθίζετε τη συσκευή μέσα σε νερό.
Ποτέ μην αποσυνδέετε το φορτιστή
από την πρίζα τραβώντας τον από το
καλώδιό του. Διατηρείτε το καλώδιο
φορτιστή σε απόσταση από πηγές
θερμότητας, λάδια και κοφτερές
αιχμές.
Αυτή η συσκευή μπορεί να
χρησιμοποιηθεί από παιδιά ηλικίας
8 ετών και άνω καθώς και από άτομα
με μειωμένες φυσικές, αντιληπτικές ή
διανοητικές ικανότητες ή άτομα χωρίς
εμπειρία και γνώσεις, μόνο εφόσον
επιτηρούνται ή τους έχουν δοθεί
οδηγίες σχετικά με την ασφαλή χρήση
της συσκευής και έχουν κατανοήσει
τους πιθανούς κινδύνους. Τα παιδιά
δεν πρέπει να παίζουν με τη συσκευή.
Ο καθαρισμός και η συντήρηση δεν
πρέπει να γίνεται από τα παιδιά χωρίς
επίβλεψη.

Πριν από τη χρήση, ελέγξτε τη
συσκευή για τυχόν κατεστραμμένα
ή ελαττωματικά εξαρτήματα. Ελέγξτε
αν υπάρχουν σπασμένα εξαρτήματα,
ζημιά σε διακόπτες και οτιδήποτε
άλλο που μπορεί να επηρεάσει τη
λειτουργία της.

65

(Μετάφραση των πρωτότυπων οδηγιών)

u

Μη χρησιμοποιείτε τη συσκευή
εάν οποιοδήποτε εξάρτημα είναι
κατεστραμμένο ή ελαττωματικό.

u

Φροντίστε να γίνει η επισκευή

u Προβλήματα ακοής.
u Κίνδυνοι στην υγεία που προκαλούνται από την εισπνοή

σκόνης όταν χρησιμοποιείτε τη συσκευή (παράδειγμα:­όταν επεξεργάζεστε ξύλο, ειδικά δρυ, οξιά και MDF.)

Μπαταρίες και φορτιστές

ή η αντικατάσταση των τυχόν
ελαττωματικών εξαρτημάτων από
εξουσιοδοτημένο κέντρο επισκευών.

u

Να ελέγχετε τακτικά την κατάσταση
του καλωδίου του φορτιστή. Σε
περίπτωση που το καλώδιο του
φορτιστή παρουσιάζει ζημιά ή
ελάττωμα, αντικαταστήστε το
φορτιστή.

u

Μην επιχειρήσετε ποτέ να αφαιρέσετε
ή να αντικαταστήσετε οποιοδήποτε
εξάρτημα, εκτός από αυτά που
καθορίζονται σε αυτό το εγχειρίδιο.

Πρόσθετες οδηγίες ασφαλείας

Μετά τη χρήση

u Πριν καθαρίσετε το φορτιστή ή τη βάση φόρτισης

αποσυνδέστε τον από την πρίζα.

u Όταν δε χρησιμοποιείται, η συσκευή πρέπει να

φυλάσσεται σε στεγνό χώρο.

u Τα παιδιά δεν πρέπει να έχουν πρόσβαση σε

αποθηκευμένες συσκευές.

Αναπόφευκτοι κίνδυνοι.

Μπορεί να προκληθούν επιπρόσθετοι αναπόφευκτοι κίνδυνοι
όταν χρησιμοποιείτε τη συσκευή, οι οποίοι μπορεί να μην
συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που
εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από
κακή χρήση, παρατεταμένη χρήση κτλ.
Ακόμα και με την τήρηση των σχετικών κανονισμών
ασφαλείας και τη χρήση μέσων προστασίας, ορισμένοι
κίνδυνοι δεν είναι δυνατό να εξαλειφθούν. Αυτοί
περιλαμβάνουν:

u Τραυματισμούς από το άγγιγμα των περιστρεφόμενων/

κινούμενων εξαρτημάτων.

u Τραυματισμούς από αλλαγή οποιωνδήποτε εξαρτημάτων,

λεπίδων ή αξεσουάρ.

u Τραυματισμούς από παρατεταμένη χρήση της συσκευής.

Όταν χρησιμοποιείτε οποιοδήποτε εργαλείο για
παρατεταμένες χρονικές περιόδους βεβαιωθείτε ότι κάνετε
τακτικά διαλείμματα.

66

Μπαταρίες

u Μην επιχειρήσετε ποτέ να ανοίξετε τις μπαταρίες για

οποιονδήποτε λόγο.

u Μην εκθέτετε την μπαταρία σε νερό.
u Μην εκθέτετε την μπαταρία σε θερμότητα.
u Μη φυλάσσετε τις μπαταρίες σε μέρη όπου η

θερμοκρασία μπορεί να υπερβεί τους 40°C.

u Η φόρτιση πρέπει να γίνεται μόνο σε θερμοκρασίες

περιβάλλοντος μεταξύ 10°C και 40°C.

u Η φόρτιση πρέπει να γίνεται μόνο με το φορτιστή που

παρέχεται μαζί με τη συσκευή/εργαλείο. Η χρήση
άλλου φορτιστή μπορεί να προκαλέσει ηλεκτροπληξία ή
υπερθέρμανση της μπαταρίας.

u Όταν απορρίπτετε τις μπαταρίες, ακολουθήστε τις

οδηγίες που δίνονται στην ενότητα "Προστασία του
περιβάλλοντος".

u Μην καταστρέφετε/παραμορφώνετε την μπαταρία είτε

τρυπώντας ή χτυπώντας την, διότι μπορεί να προκληθεί
κίνδυνος τραυματισμού ή πυρκαγιάς.

u Μη φορτίζετε τις κατεστραμμένες μπαταρίες.
u Κάτω από ακραίες συνθήκες, μπορεί να επέλθει διαρροή

υγρών μπαταρίας. Αν παρατηρήσετε υγρό πάνω στις
μπαταρίες, σκουπίστε το προσεκτικά με ένα πανί.
Αποφύγετε την επαφή με το δέρμα.

u Στην περίπτωση επαφής με το δέρμα ή τα μάτια,

ακολουθήστε τις παρακάτω οδηγίες.

Προειδοποίηση! Το υγρό της μπαταρίας μπορεί να
προκαλέσει τραυματισμό ή υλικές ζημιές. Στην περίπτωση
επαφής με το δέρμα, ξεπλύνετε αμέσως με άφθονο νερό. Αν
παρουσιαστεί κοκκίνισμα του δέρματος, πόνος ή ερεθισμός,
ζητήστε ιατρική βοήθεια. Στην περίπτωση επαφής με τα
μάτια, ξεπλύνετε αμέσως με άφθονο καθαρό νερό και ζητήστε
ιατρική βοήθεια.

Φορτιστές

Ο φορτιστής σας είναι σχεδιασμένος για μια συγκεκριμένη
ηλεκτρική τάση. Ελέγχετε πάντα αν η τάση τροφοδοσίας
αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα
χαρακτηριστικών.
Προειδοποίηση! Ποτέ μην επιχειρείτε να αντικαταστήσετε τη
μονάδα φορτιστή με έναν κανονικό ρευματολήπτη.

u Ο φορτιστής Black & Decker πρέπει να χρησιμοποιείται

αποκλειστικά και μόνο για τη φόρτιση της μπαταρίας της
συσκευής/του εργαλείου που συνοδεύει. Άλλες μπαταρίες
μπορεί να εκραγούν, προκαλώντας τραυματισμό και
ζημιές.

(Μετάφραση των πρωτότυπων οδηγιών)

u Μην επιχειρήσετε ποτέ να φορτίσετε μη

επαναφορτιζόμενες μπαταρίες.

u Αν το καλώδιο ρεύματος έχει υποστεί φθορά, πρέπει

να αντικατασταθεί από τον κατασκευαστή ή από ένα
εξουσιοδοτημένο κέντρο επισκευών της Black & Decker,
ώστε να μην αποτελέσει κίνδυνο.

u Μην εκθέτετε το φορτιστή σε νερό.
u Μην ανοίγετε το φορτιστή.
u Μην επεμβαίνετε στο φορτιστή.
u Κατά τη φόρτιση, η συσκευή/το εργαλείο/ή μπαταρία

πρέπει να βρίσκεται σε καλά αεριζόμενο χώρo.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Ο φορτιστής σας είναι σχεδιασμένος για μια συγκεκριμένη
ηλεκτρική τάση. Ελέγχετε πάντα αν η τάση τροφοδοσίας
αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα
χαρακτηριστικών. Ποτέ μην επιχειρείτε να αντικαταστήσετε τη
μονάδα φορτιστή με έναν κανονικό ρευματολήπτη.

Σύμβολα επάνω στο φορτιστή

Πριν χρησιμοποιήσετε τη συσκευή διαβάστε

προσεκτικά ολόκληρο το εγχειρίδιο.

Αυτή η συσκευή διαθέτει διπλή μόνωση, επομένως

#

δεν απαιτείται καλώδιο γείωσης. Ελέγχετε πάντοτε
αν η τάση τροφοδοσίας αντιστοιχεί με αυτήν που
αναγράφεται στην πινακίδα χαρακτηριστικών.

Μονωτικός μετασχηματιστής ασφαλείας που

w

δε βραχυκυκλώνει. Η τροφοδοσία δικτύου είναι
ηλεκτρικά διαχωρισμένη από την έξοδο του
μετασχηματιστή.

5. Κάδος συλλογής σκόνης

6. Συλλέκτης σκόνης

Συναρμολόγηση

Αξεσουάρ (εικ. A, B & C)

Με τα μοντέλα αυτά μπορεί να παρέχονται μερικά από τα
παρακάτω εξαρτήματα:

u Ένα εξάρτημα βούρτσας (7) για έπιπλα και σκάλες.
u Ένα ενσωματωμένο εξάρτημα βούρτσας (8) για έπιπλα

και σκάλες.

u Ένα ενσωματωμένο εξάρτημα για χαραμάδες (9) για

περιορισμένους χώρους.

Τοποθέτηση του εξαρτήματος βούρτσας (εικ. A).
(DV7210ECN μόνο)

u Εισάγετε το εξάρτημα στο μπροστινό μέρος της

συσκευής. Βεβαιωθείτε ότι έχετε εισαγάγει εντελώς μέσα
το εξάρτημα.

Το ενσωματωμένο εξάρτημα βούρτσας (εικ. B).
(DV9610ECN και DV1210ECN μόνο)

u Περιστρέψτε προς τα κάτω το εξάρτημα βούρτσας (8) στο

άκρο του συλλέκτη σκόνης.

Το ενσωματωμένο εξάρτημα για χαραμάδες (εικ. C).
(DV9610ECN και DV1210ECN μόνο)

u Εκτείνετε το εξάρτημα για χαραμάδες (9) τραβώντας το

εξάρτημα για χαραμάδες (9) μέχρι να ασφαλίσει στη θέση
του.

u Ανασύρετε το εξάρτημα για χαραμάδες (9) πιέζοντας

την περιοχή (10) και σπρώχνοντας το εξάρτημα για
χαραμάδες (9) πίσω μέσα στο συλλέκτη σκόνης (6).

Ο φορτιστής απενεργοποιείται αυτόματα όταν η

x

θερμοκρασία περιβάλλοντος ανέβει υπερβολικά
με συνέπεια ο φορτιστής να αχρηστεύεται. Η βάση
φόρτισης θα πρέπει να αποσυνδεθεί από την πρίζα
και να μεταφερθεί σε ένα εξουσιοδοτημένο κέντρο
για επισκευή.

Η βάση φόρτισης προορίζεται για χρήση σε

$

εσωτερικούς χώρους μόνο.

Χαρακτηριστικά

Η συσκευή αυτή διαθέτει μερικά ή όλα από τα παρακάτω
χαρακτηριστικά.

1. Διακόπτης on/off

2. Κουμπί αποδέσμευσης κάδου

3. Ενδεικτική λυχνία φόρτισης

4. Υποδοχή φόρτισης

Χρήση

u Πριν από την πρώτη χρήση, η μπαταρία θα πρέπει να

έχει φορτιστεί για 24 ώρες τουλάχιστον.

Φόρτιση της μπαταρίας (Εικ. D)

u Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη. Η

μπαταρία δε φορτίζεται όταν ο διακόπτης λειτουργίας
είναι στη θέση "on".

u Βάλτε το φις του φορτιστή (11) στην υποδοχή φόρτισης

(4) της συσκευής (εικ. D).

u Βάλτε το φορτιστή στην πρίζα. Ενεργοποιήστε από το

δίκτυο. Η ενδεικτική λυχνία φόρτισης (3) θα ανάψει.

u Αφήστε τη συσκευή να φορτίσει τουλάχιστον για 16 ώρες.

Κατά τη φόρτιση, ο φορτιστής μπορεί να θερμανθεί. Αυτό
είναι φυσιολογικό και δεν υποδεικνύει κάποιο πρόβλημα. Η
συσκευή μπορεί να μείνει συνδεδεμένη με το φορτιστή για
αόριστο χρονικό διάστημα. Η ενδεικτική λυχνία φόρτιση (3)
μένει αναμμένη εφόσον η συσκευή είναι συνδεδεμένη με το
φορτιστή στην πρίζα.

67

(Μετάφραση των πρωτότυπων οδηγιών)

Προειδοποίηση! Μη φορτίζετε την μπαταρία σε
θερμοκρασίες περιβάλλοντος κάτω από 10°C ή πάνω από
40°C.

Ενεργοποίηση και απενεργοποίηση (εικ. Ε)

u Για να θέσετε τη συσκευή σε λειτουργία, σύρετε το

διακόπτη on/off (1) προς τα εμπρός στη θέση 1.

u Για να απενεργοποιήσετε τη συσκευή, σύρετε το διακόπτη

on/off (1) προς τα πίσω στη θέση 0..

Περιστροφή του συλλέκτη σκόνης (εικ. F)
(DV9610ECN & DV1210ECN μόνο

Το ρύγχος μπορεί να περιστραφεί για καλύτερη πρόσβαση
σε περιορισμένους χώρους.

u Πιέστε την ασφάλεια απελευθέρωσης περιστροφής (12).
u Περιστρέψτε το ρύγχος στα αριστερά ή τα δεξιά μέχρι να

ασφαλίσει στη θέση του.

Βελτιστοποίηση της δύναμης απορρόφησης

Για να κρατήσετε τη βέλτιστη δύναμη απορρόφησης,
καθαρίζετε τα φίλτρα τακτικά κατά τη χρήση.

Άδειασμα και καθαρισμός της συσκευής.

Άδειασμα του κάδου συλλογής σκόνης (εικ. G).

u Πιέστε το κουμπί αποδέσμευσης (13) και τραβήξτε το

συλλέκτη σκόνης (6) για να τον αφαιρέσετε.

u Αδειάστε το περιεχόμενο του κάδου.
u Για να επανατοποθετήσετε το συλλέκτη σκόνης,

τοποθετήσετε τον πάνω στη λαβή μέχρι να ασφαλίσει
καλά στη θέση του.

Αφαίρεση του κάδου συλλογής σκόνης και των
φίλτρων (εικ. H, I, J & K).

Προειδοποίηση! Τα φίλτρα είναι επαναχρησιμοποιήσιμα και

θα πρέπει να καθαρίζονται τακτικά.

u Πιέστε το κουμπί αποδέσμευσης (2) και τραβήξτε τον

κάδο συλλογής σκόνης (5) για να τον αφαιρέσετε.

u Ενώ κρατάτε τον κάδο συλλογής σκόνης πάνω από ένα

κάδο ή ένα νεροχύτη, τραβήξτε έξω το φίλτρο (14) για να
αδειάσετε το περιεχόμενο του κάδου.

u Για να επανατοποθετήσετε τον κάδο συλλογής σκόνης,

τοποθετήσετε τον πάνω στη λαβή μέχρι να ασφαλίσει
καλά στη θέση του.

Προειδοποίηση! Μη χρησιμοποιείτε ποτέ τη συσκευή χωρίς
τα φίλτρα. Η βέλτιστη περισυλλογή της σκόνης επιτυγχάνεται
μόνο με καθαρά φίλτρα.

Προ-φίλτρο (εικ. J) (DV7210ECN)

Το φίλτρο και το προ-φίλτρο μπορούν να διαχωριστούν για
να καθαριστούν καλύτερα.

u Περιστρέψτε το προ-φίλτρο (15) δεξιόστροφα και

ανασηκώστε από το φίλτρο (14).

68

Φίλτρο γρήγορου καθαρισμού (εικ. L) (DV9610ECN
& DV1210ECN

u Ανασηκώστε τη λαβή καθαρισμού φίλτρου (18).
u Κρατώντας το περίβλημα του φίλτρου γρήγορου

καθαρισμού (16) περιστρέψτε τη λαβή καθαρισμού
φίλτρου (17) για να εκτελέσετε ένα γρήγορο καθαρισμό
του φίλτρου (17).

u Τραβήξτε το φίλτρο (17) έξω από το περίβλημα φίλτρου

γρήγορου καθαρισμού (16) για έναν πιο σχολαστικό
καθαρισμό.

Καθαρισμός των κάδων συλλογής σκόνης και των
φίλτρων

u Οι κάδοι συλλογής σκόνης και τα φίλτρα μπορούν να

πλυθούν με ζεστό σαπουνόνερο.

u Βεβαιωθείτε ότι τα φίλτρα και ο κάδος συλλογής σκόνης

είναι απόλυτα στεγνά πριν την επανατοποθέτηση.

Αντικατάσταση των φίλτρων

Τα φίλτρα θα πρέπει να αντικαθιστώνται κάθε 6 με 9 μήνες
και όταν έχουν φθαρεί ή καταστραφεί.
Ανταλλακτικά φίλτρα είναι διαθέσιμα από τον αντιπρόσωπο
της Black & Decker:
Για τα μοντέλα: DV7210N χρησιμοποιήστε το φίλτρο με
αριθμό ανταλλακτικού VF110-XJ
Για τα μοντέλα: DV9610ECN και DV1210ECN
χρησιμοποιήστε το φίλτρο με αριθμό ανταλλακτικού
VF110FC-XJ

Συντήρηση

Αυτή η συσκευή/εργαλείο με καλώδιο/χωρίς καλώδιο της
Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για
μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση.
Η αδιάλειπτη και ικανοποιητική λειτουργία εξαρτάται από τη
σωστή φροντίδα της συσκευής και τον τακτικό καθαρισμό
της.
Προειδοποίηση! Πριν πραγματοποιήσετε οποιαδήποτε
συντήρηση σε ηλεκτρικά εργαλεία με καλώδιο/χωρίς καλώδιο:

u Απενεργοποιήστε και αποσυνδέστε τη συσκευή/εργαλείο

από την πρίζα.

u Ή απενεργοποιήστε και αφαιρέστε την μπαταρία από

τη συσκευή/εργαλείο εάν η συσκευή/εργαλείο διαθέτει
ξεχωριστή μπαταρία.

u Ή χρησιμοποιήστε την μπαταρία μέχρι να αδειάσει

εντελώς και στη συνέχεια απενεργοποιήστε.

u Πριν καθαρίσετε το φορτιστή, αποσυνδέστε τον από την

πρίζα. Ο φορτιστής σας δεν απαιτεί κάποια συντήρηση
εκτός του τακτικού καθαρισμού.

u Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού της

συσκευής/εργαλείου/φορτιστή με μια μαλακή βούρτσα ή
με ένα στεγνό πανί.

(Μετάφραση των πρωτότυπων οδηγιών)

u Να καθαρίζετε τακτικά το περίβλημα του μοτέρ με

ένα υγρό πανί. Μην χρησιμοποιείτε λειαντικά υγρά
καθαρισμού ή υγρά καθαρισμού που περιέχουν
διαλυτικά.

Προστασία του περιβάλλοντος

Επιλεκτική περισυλλογή. Αυτό το προϊόν δεν

Z

πρέπει να απορρίπτεται μαζί με τα κοινά οικιακά
απορρίμματα.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black &
Decker χρειάζεται αντικατάσταση ή ότι δεν το χρειάζεστε
άλλο, μην το απορρίψετε μαζί με τα κοινά οικιακά
απορρίμματα αλλά διαθέστε αυτό το προϊόν για ξεχωριστή
περισυλλογή.

Η ξεχωριστή περισυλλογή των μεταχειρισμένων

z

προϊόντων και των υλικών συσκευασίας επιτρέπει
την ανακύκλωση και επαναχρησιμοποίηση
των υλικών. Με την επαναχρησιμοποίηση των
ανακυκλωμένων υλικών αποτρέπεται η μόλυνση
του περιβάλλοντος και μειώνεται η ζήτηση πρώτων
υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να
προβλέπουν την ξεχωριστή περισυλλογή των ηλεκτρικών
συσκευών που προέρχονται από νοικοκυριά σε δημοτικές
εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα
καινούργιο προϊόν.

u Να αποφορτίζετε κατά προτίμηση την μπαταρία

λειτουργώντας τη συσκευή μέχρι να σταματήσει το μοτέρ.

u Πατήστε το κουμπί αποδέσμευσης (2) και αφαιρέστε τον

κάδο συλλογής σκόνης (5).

u Αφαιρέστε τις επτά βίδες που συγκρατούν το σώμα της

συσκευής.

u Ανασηκώστε το κάλυμμα του περιβλήματος από το

συγκρότημα.

u Αποσυνδέστε όλες τις συνδέσεις από την μπαταρία.
u Αφαιρέστε την μπαταρία.
u Τοποθετήστε την μπαταρία σε κατάλληλη συσκευασία,

ώστε να είναι αδύνατο το βραχυκύκλωμα των πόλων.

u Παραδώστε την μπαταρία σε εξουσιοδοτημένο κέντρο

επισκευών ή σε ένα σταθμό ανακύκλωσης της περιοχής

σας.
Αφού αφαιρεθεί, η μπαταρία δεν μπορεί να
επανατοποθετηθεί.

H Black & Decker δίνει τη δυνατότητα ανακύκλωσης
των προϊόντων της που έχουν συμπληρώσει τη διάρκεια
ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία,
επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο
κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους μας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο
επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία
της Black & Decker στη διεύθυνση που αναγράφεται στο
εγχειρίδιο. Επίσης, μια λίστα με τα εξουσιοδοτημένα κέντρα
επισκευών της Black & Decker και πλήρεις λεπτομέρειες
για τις υπηρεσίες που παρέχονται μετά την πώληση καθώς
και στοιχεία επικοινωνίας υπάρχουν στο Διαδίκτυο, στη
διεύθυνση: www.2helpU.com

Μπαταρία

Εάν θέλετε να απαλλαγείτε μόνος σας από την

Z

μπαταρία, η μπαταρία θα πρέπει να αφαιρεθεί
όπως περιγράφεται παρακάτω και να απορριφθεί
σύμφωνα με τους κανονισμούς που ισχύουν στην
περιοχή σας.

69

(Μετάφραση των πρωτότυπων οδηγιών)

Τεχνικά χαρακτηριστικά

DV7210ECN

(H1)

Τάση V

Μπαταρία

Βάρος kg

Φορτιστής

Τάση εισόδου V

Τάση εξόδου V

Ρεύμα mA

Κατά
προσέγγιση
χρόνος
φόρτισης

Βάρος kg 0.17 0.22 0.07

Φορτιστής

Τάση εισόδου V

Τάση εξόδου V

Ρεύμα mA

Κατά
προσέγγιση
χρόνος
φόρτισης

Βάρος kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Τύπος

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

ac

200 200 85

h

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των
προϊόντων της και παρέχει μια εξαιρετική εγγύηση. Η
παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας
και δεν ζημιώνει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει
εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής
Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker
παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών,
ποιότητας εργασίας ή έλλειψης συμφωνίας με τις
προδιαγραφές εντός 24 μηνών από την ημερομηνία
αγοράς, η Black & Decker εγγυάται την αντικατάσταση των
ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν
υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση
των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη
ενόχληση στους πελάτες της, εκτός εάν:

u Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό,

επαγγελματικό περιβάλλον ή έχει ενοικιαστεί.

u Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έχει

παραμεληθεί.

u Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από

ουσίες ή λόγω ατυχήματος.

u Έχει γίνει προσπάθεια επισκευής από μη

εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό

που δεν ανήκει στο προσωπικό της Black & Decker.

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε
απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο
κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο
εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας,
επικοινωνώντας με τα γραφεία της Black & Decker στη
διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, μια
λίστα με τα εξουσιοδοτημένα κέντρα επισκευών της Black
& Decker και πλήρεις λεπτομέρειες για τις υπηρεσίες
που παρέχονται μετά την πώληση καθώς και στοιχεία
επικοινωνίας υπάρχουν στο Διαδίκτυο, στη διεύθυνση:
www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.black­anddecker.gr για να καταχωρήσετε το νέο σας προϊόν Black
& Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις
ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με
τη μάρκα Black & Decker και τη σειρά των προϊόντων μας θα
βρείτε στη διεύθυνση www.blackanddecker.gr

70

(Orijinal talimatların Çeviri)

Kullanım amacı

Black & Decker Dustbuster® el tipi elektrikli süpürgeniz, haf
kuru temizlik amacıyla tasarlanmıştır. Bu cihaz, sadece evsel
kullanım için tasarlanmıştır.

Güvenlik talimatları

Uyarı! Tüm güven-

@

lik uyarılarını ve tüm
talimatları okuyun.

Aşağıda listelenen uyarılara ve
talimatlara uyulmaması, elektrik
çarpması, yangın ve/veya ciddi
yaralanmalarla sonuçlanabilir.

u

Şarj aygıtını prizden çekmek için asla

şarj aygıtının kablosunu çekmeyin.

Şarj aygıtı kablosunu ısıdan, yağdan

ve keskin kenarlardan uzak tutun.

u

Bu cihaz, 8 yaş ve üzeri çocuklar

tarafından ve ziksel, duyusal veya

akli kapasitesi kısıtlı olan ya da yeterli

deneyim ve bilgiye sahip olmayan

kişiler tarafından ancak cihazın

güvenli bir şekilde kullanımına ilişkin

denetim ve yönlendirme uygulanmış

olması ve tehlikeleri anlamış olmaları

şartıyla kullanılabilir. Çocuklar cihazla

Uyarı!

@

cihazları kullanırken, yangın
tehlikesini, pillerin akmasını, kişisel

Pil gücüyle çalışan

oynamamalıdır. Temizleme ve kullanıcı

bakımı, denetim olmaksızın çocuklar

tarafından gerçekleştirilmemelidir.

yaralanmaları ve maddi zararı
azaltmak için aşağıdaki madde­lerin de yer aldığı temel emniyet
önlemlerine daima uyulmalıdır.

u

Cihazı kullanmadan önce bu kullanım
kılavuzunu baştan sona dikkatle
okuyun.

u

Cihazın kullanım amacı bu kılavuzda
açıklanmıştır. Cihazın bu kılavuzda
önerilenlerden başka aksesuar ve ek
parçalarla kullanılması ya da başka
amaçlarla çalıştırılması yaralanmalara
yol açabilir.

u

İleride bakmak üzere bu kılavuzu
saklayın.

İnceleme ve onarımlar

u

Kullanmadan önce cihazı kontrol

ederek arızalı ya da eksik parça

olup olmadığına bakın. Parçalarda

kırılma, düğmelerde hasar ve cihazın

çalışmasını etkileyebilecek başka

durumlar olup olmadığını kontrol edin.

u

Hasarlı veya arızalı parça varsa, cihazı

kullanmayın.

u

Hasarlı ya da kusurlu parçaların

onarım ve değiştirme işlemlerini yetkili

serviste yaptırın.

u

Şarj aygıtının kablosunda hasar olup

olmadığını düzenli olarak kontrol edin.

Kablo hasar görmüşse veya arızalıysa

Cihazın kullanılması

u

Cihazı, sıvıları veya yanıcı malzeme­leri toplamak için kullanmayın.

u

Cihazı suya yakın yerlerde

şarj aygıtını değiştirin.

u

Hiçbir parçayı yerinden çıkarmayın

ve bu kılavuzda belirtilenlerden başka

parçalarla değiştirmeyin.

kullanmayın.

u

Cihazı suya batırmayın.

71

(Orijinal talimatların Çeviri)

Ek emniyet talimatları

Kullanım sonrası

u Şarj aygıtını veya şarj ana ünitesini temizlemeden önce

şarj aygıtını prizden çekin.

u Cihaz, kullanılmadığı zaman kuru bir yerde saklanmalıdır.
u Cihazlar çocukların ulaşamayacağı yerlere kaldırılmalıdır.

Diğer riskler.

Alet kullanılırken, aletle birlikte gönderilen güvenlik
uyarılarında yer almayan farklı ek riskler ortaya çıkabilir. Bu
riskler yanlış kullanım, uzun süreli kullanım, vb. nedenlerden
kaynaklanabilir.
İlgili güvenlik düzenlemeleri ve güvenlik cihazları uygulamaları
yapılsa dahi, bazı kalıntı riskleri önlenemeyebilir. Bu riskler
arasında aşağıdakiler bulunur:

u Dönen/hareket eden parçalara dokunulmasından kaynak-

lanan yaralanmalar.

u Parça, bıçak veya aksesuar değiştirilirken ortaya çıkan

yaralanmalar.

u Bir aracın uzun süre kullanılmasından kaynaklanan yar-

alanmalar. Herhangi bir aracı uzun süre kullanıyorsanız,
düzenli olarak kullanıma ara vermeyi unutmayın.

u İşitme kaybı.
u Aletinizi kullanırken ortaya çıkan tozu solumanızdan

kaynaklanan sağlık tehlikeleri (örneğin, tahta, özellikle de
meşe, kayın ve MDF ürünleri ile çalışırken).

Piller ve şarj aygıtları

Piller

u Hangi nedenle olursa olsun cihazın içini açma girişiminde

bulunmayın.

u Pili su ile temas ettirmeyin.
u Pili ısıya maruz bırakmayın.
u Sıcaklığın 40oC'yi aşabileceği yerlerde muhafaza etmeyin.
u Sadece ortam sıcaklığının 10oC ile 40oC arasında olduğu

koşullarda şarj edin.

u Sadece cihazla/aletle birlikte teslim edilen şarj aygıtını kul-

lanarak şarj edin. Hatalı şarj aygıtının kullanılması, elektrik
çarpmasına veya pilin aşırı ısınmasına neden olabilir.

u Pilleri atarken, "Çevrenin korunması" kısmında verilen

talimatları uygulayın.

u Delerek veya darbeye maruz bırakarak pil takımına hasar

vermeyin/deforme etmeyin, aksi halde yaralanma ve
yangın riski ortaya çıkabilir.

u Hasarlı pilleri şarj etmeyin.
u Ekstrem koşullarda piller akabilir. Pillerin üzerinde sıvı

olduğunu görürseniz, bir bez kullanarak sıvıyı dikkatli bir
şekilde silin. Cildinize temas etmesinden kaçının.

u Cildinize veya gözlerinize temas etmesi durumunda

aşağıdaki talimatları uygulayın.

Uyarı! Pil sıvısı, yaralanmaya veya maddi hasara neden olabi­lir. Cildinize temas etmesi durumunda derhal su ile durulayın.
Kızarıklık, ağrı veya tahriş oluşması durumunda doktora
başvurun. Gözlerinize temas etmesi durumunda derhal temiz
su ile durulayın ve doktora başvurun.

Şarj Aygıtları

Şarj aygıtınız belirli bir voltaj için tasarlanmıştır. Şebeke
voltajının, nominal değerler levhasında belirtilen voltaja uyup
uymadığını her zaman kontrol edin.
Uyarı! Asla şarj aygıtının yerine sıradan bir elektrik kablosu
kullanmayın.

u Black & Decker şarj aygıtınızı sadece birlikte teslim

edilmiş olduğu cihazın/aletin şarj edilmesi için kullanın.

Başka piller patlayabilir, yaralanmaya ve hasara neden

olabilir.

u Asla şarj edilebilir olmayan pilleri şarj etmeye çalışmayın.
u Kablo zarar görürse, tehlikeli bir durum oluşmasını

önlemek için üretici veya yetkili bir Black & Decker Servis

Merkezi tarafından değiştirilmesi gerekir.

u Şarj aygıtını su ile temas ettirmeyin.
u Şarj aygıtını açmayın.
u Şarj aygıtını suya sokmayın.
u Cihaz/alet/pil, şarj için iyi havalandırılan bir yere

yerleştirilmelidir.

Elektrik güvenliği

Şarj aygıtınız belirli bir voltaj için tasarlanmıştır. Şebeke
voltajının, nominal değerler levhasında belirtilen voltaja uyup
uymadığını her zaman kontrol edin. Asla şarj aygıtının yerine
sıradan bir elektrik kablosu kullanmayın.

Şarj aygıtının üzerindeki simgeler

Cihazı kullanmadan önce bu kullanım kılavuzunu

baştan sona dikkatle okuyun.

Bu alet çift yalıtım ile donatılmıştır, bu nedenle

#

topraklama kablosuna gerek duyulmaz. Güç
kaynağının, nominal değerler levhasında belirtilen
voltaja uyup uymadığını her zaman kontrol edin.

Kısa devreyi önleyen güvenlik izolasyonlu transfor-

w

matör. Şebeke beslemesi, transformatör çıkışından
elektriksel olarak ayrılmıştır.

Ortam sıcaklığı çok yüksek olursa, şarj aygıtı

x

otomatik olarak kapanır. Buna bağlı olarak şarj aygıtı
kullanılamaz. Şarj ana ünitesi, şebeke beslemesin­den ayrılmalıdır ve onarılmak üzere bir yetkili servise
götürülmelidir.

72

(Orijinal talimatların Çeviri)

Şarj ana ünitesi, sadece kapalı ortamda kullanım için

$

tasarlanmıştır.

Özellikler

Bu alet, aşağıdaki özelliklerin bazılarını veya tamamını
içermektedir.

1. Açma/kapatma düğmesi

2. Hazne serbest bırakma düğmesi

3. Şarj göstergesi

4. Şarj soketi

5. Toz haznesi

6. Toz toplayıcı

Cihazın Montajı

Aksesuarlar (Şekil A, B ve C)

Bu modeller, aşağıdaki aksesuarlardan bazıları ile birlikte
teslim edilebilir:

u Mobilyalar ve merdivenler için fırça aleti(7).
u Mobilyalar ve merdivenler için entegre fırça aleti(8).
u Dar alanlar için entegre aralık aleti(9).

Fırça aletinin takılması (Şek. A). (Sadece DV7210ECN)

u Aksesuarı cihazın ön kısmına sokun. Aksesuarın itilerek

tamamen içeri sokulduğundan emin olun.

Entegre fırça aleti (Şek. B). (Sadece DV9610ECN ve
DV1210ECN)

u Fırça aletini (8), toz toplayıcının ucunda aşağıya doğru

çevirin.

Entegre aralık aleti (Şek. C). (Sadece DV9610ECN ve
DV1210ECN)

u Aralık aletini (9) alet (9)yerine sabitleninceye kadar

çekerek uzatın.

u İşaretli yere (10) bastırarak ve aralık aletini (9)toz

toplayıcının (6) içine doğru iterek aralık aletini (9) kapatın.

Kullanım

u İlk kullanımdan önce, pilin en az 24 saat şarj edilmesi

gerekmektedir.

Pilin şarj edilmesi (Şekil D)

u Cihazın kapalı olduğundan emin olun. Açma/kapatma

düğmesi açık konumdayken pil şarj olmaz.

u Şarj aygıtının jakını (11) cihazın şarj soketine (4) takın

(Şek. D).

u Şarj aygıtını prize takın. Şebeke elektriği beslemesini açın.

Şarj göstergesi (3) yanar.

u Cihazı en az 16 saat şarjda bırakın.

Şarj aygıtı, şarj sırasında ısınabilir. Bu durum normaldir ve
bir arıza belirtisi değildir. Cihaz sınırsız bir süre boyunca şarj
aygıtına bağlı olarak bırakılabilir. Cihaz, prize takılı durumdaki
şarj aygıtına bağlı kaldığı sürece şarj göstergesi (3) yanar.
Uyarı! Ortam sıcaklığının 10°C'nin altında veya 40°C'nin
üzerinde olduğu koşullarda pili şarj etmeyin.

Açma ve kapatma (Şekil E)

u Cihazı açmak için açma/kapatma düğmesini (1) 1 konu-

muna doğru kaydırın.

u Cihazı kapatmak için açma/kapatma düğmesini (1) yeni-

den 0 konumuna doğru kaydırın.

Toz toplayıcının döndürülmesi (Şek. F) (Sadece
DV9610ECN ve DV1210ECN)

Emme ucu, dar noktalarda daha iyi erişim için döndürülebilir.

u Döndürme serbest bırakma mandalını bastırın (12).
u Emme ucunu "klik” sesiyle yerine oturana kadar sola veya

sağa doğru çevirin.

Emme kuvvetinin optimize edilmesi

Emme kuvvetinin optimum düzeyde tutulması için kullanım
sırasında ltreler düzenli olarak temizlenmelidir.

Ürünün boşaltılması ve temizlenmesi.

Toz haznesinin boşaltılması (Şek. G).

u Serbest bırakma mandallarını (13) bastırın ve toz

toplayıcıyı (6) doğrudan çekerek çıkartın.

u Haznenin içindekileri boşaltın.
u Toz toplayıcıyı yerine takmak için "klik" sesiyle sıkıca

yerine oturuncaya kadar tutamağın içine sokun.

Toz haznesinin ve ltrelerin sökülmesi (Şek. H, I, J
ve K).

Uyarı! Filtreler yeniden kullanılabilir ve düzenli olarak temi-

zlenmelidir.

u Serbest bırakma mandalını (2) bastırın ve toz haznesini

(5) doğrudan çekerek çıkarın.

u Toz haznesini bir çöp kovasının veya lavabonun üzerinde

tutarken ltreyi çekerek (14) haznenin içeriğini boşaltın.

u Toz haznesini yerine takmak için "klik" sesiyle sıkıca

yerine oturuncaya kadar tutamağın içine sokun.
Uyarı! Cihazı asla ltreleri olmadan kullanmayın. Azami toz
toplama kapasitesi sadece temiz ltrelerle elde edilebilir.

Ön ltre (Şek. J) (DV7210ECN)

Filtre ile ön ltre, daha iyi temizliğe olanak sağlamak için
ayrılabilir.

u Ön ltreyi (15) saat yönünde çevirin ve ltrenin (14)

üzerinden kaldırın.

73

(Orijinal talimatların Çeviri)

Hızlı temizlenen ltre (Şek. L) (DV9610ECN ve
DV1210ECN)

u Filtre temizleme tutamağını kaldırın (18).
u Hızlı temizlenen ltre muhafazasını (16) tutarken, ltre

temizleme tutamağını (17) çevirerek ltreyi (17) hızlı bir
şekilde temizleyin.

u Daha ayrıntılı temizlik için ltreyi (17) çekerek hızlı temi-

zlenen ltreyi muhafazasından (16) çıkartın.

Toz haznelerinin ve ltrelerin temizlenmesi

u Toz hazneleri ve ltreler ılık sabunlu suda yıkanabilir.
u Filtrelerin ve toz haznesinin yeniden takılmadan önce kuru

olduğundan emin olun.

Filtrelerin değiştirilmesi

Filtreler her 6 veya 9 ayda bir ve her aşındığında veya hasar
gördüğünde değiştirilmelidir.
Yedek ltreler Black & Decker yetkili satıcınızdan temin
edilebilir:
Modeller: DV7210N için VF110-XJ parça numaralı ltreyi
kullanın
Modeller: DV9610ECN ve DV1210ECN için VF110FC-XJ
parça numaralı ltreyi kullanın

Bakım

Black & Decker kablolu/kablosuz cihazınız/aletiniz, uzun za­man boyunca asgari bakım gereksinimi ile kullanılacak şekilde
tasarlanmıştır. Sürekli tatmin edici çalışma, alete uygun
şekilde özen gösterilmesine ve düzenli temizliğe bağlıdır.
Uyarı! Kablolu/kablosuz aletler üzerinde herhangi bir bakım
gerçekleştirmeden önce:

u Cihazı/aleti kapatın ve şini çekin.
u Veya, cihazın/aletin ayrı pil takımı varsa, cihazı/aleti

kapatın ve pili sökün.

u Veya, pil entegre ise pili tamamen deşarj edin ve ardından

kapatın.

u Temizlemeden önce, şarj aygıtını prizden çekin. Şarj

aygıtınız, düzenli temizlik dışında herhangi bir bakım
gerektirmez.

u Yumuşak bir fırça veya kuru bez kullanarak cihazınızın/

aletinizin/şarj aygıtınızın havalandırma açıklıklarını düzenli
olarak temizleyin.

u Motor muhafazasını düzenli olarak nemli bezle temizleyin.

Herhangi bir aşındırıcı veya solvent bazlı temizlik
malzemesi kullanmayın.

Çevrenin korunması

Ayrı toplama. Bu ürün, normal evsel atıklarla birlikte

Z

atılmamalıdır.

Herhangi bir zamanda Black & Decker ürününüzün
değiştirilmesi gerektiğine karar verdiğinizde veya artık
ihtiyacınız kalmadığında, cihazı evsel atıklarla birlikte atmayın.
Bu ürünü ayrı olarak toplanmak üzere ayırın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak

z

toplanması, malzemelerin geri kazanılmasına
ve yeniden kullanılmasına olanak sağlar. Geri
kazanılmış malzemelerin yeniden kullanılması,
çevre kirliliğini önler ve ham maddelere duyulan
gereksinimi azaltır.

Yerel yönetmelikler, elektrikli ürünlerin belediye atık toplama
tesislerinde evsel atıklardan ayrılmasına veya yeni ürün satın
aldığınızda yetkili satıcı tarafından alınmasına olanak sağlıyor
olabilir.

Black & Decker, kullanım ömrünün sonuna ulaşan Black &
Decker ürünlerinin toplanması ve geri kazanılması için bir
olanak sağlamaktadır. Bu hizmetten yararlanmak için, lütfen
ürününüzü sizin adınıza toplayacak herhangi bir yetkili servise
iade edin.

Size en yakın yetkili servisin adresi için adresi bu kılavuzun
sonunda belirtilmiş olan yerel Black & Decker osinizle iletişim
kurun. Alternatif olarak, yetkili Black & Decker servislerinin bir
listesini ve tüm satış sonrası hizmetlerimizin ve ilgililerimizin
ayrıntılarını şu İnternet adresinde bulabilirsiniz: www.2helpU.
com

Pil

Ürünü kendiniz atmak istiyorsanız, pilin aşağıda

Z

açıklanan şekilde sökülmesi ve yerel düzenlemelere
uygun biçimde atılması gerekmektedir.

u Tercihen, cihazı motor duruncaya kadar çalıştırarak pili

deşarj edin.

u Serbest bırakma düğmesini (2) bastırın ve toz haznesini

(5) sökün.

u Cihazın gövdesini bir arada tutan yedi vidayı sökün.
u Muhafaza kapağını gövdeden kaldırın.
u Pil takımının tüm kablo bağlantılarını ayırın.
u Pil takımını sökün.
u Pili uygun bir ambalaja yerleştirin ve terminaller arasında

kısa devre oluşmayacağından emin olun.

u Pili yetkili servisinize veya yerel geri kazanım merkezine

götürün.
Pil çıkarıldığında yeniden monte edilemez.

74

(Orijinal talimatların Çeviri)

Teknik veriler

DV7210ECN

(H1)

Voltaj V

Pil

Ağırlık kg

Şarj Aygıtı

Giriş voltajı V

Çıkış voltajı V

Akım mA

Yaklaşık şarj
süresi

Ağırlık kg 0.17 0.22 0.07

Şarj Aygıtı

Giriş voltajı V

Çıkış voltajı V

Akım mA

Yaklaşık şarj
süresi

Ağırlık kg 0.07

dc

7.2 9.6 12

NiMH NiMH NiMH

Türü

1.13 1.26 1.4

BA110020D
VA110020D

ac

230 230 120 - 240

11

V

ac

200 200 85

s

16 16 28

ac

h

DV9610ECN

(H1)

BA140020D
VA140020D

14

V

ac

DV1210ECN

(H1)

CHA002014G
CHA002014B

7.2 - 24

V

dc

ETPCA­P180009V3
ETPCA­P180009B3

200 - 240

5 - 27

V

dc

85

28

Garanti

Black & Decker, ürünlerinin kalitesine güvenmektedir ve üstün
bir garanti sunmaktadır. Bu garanti bildirimi, yasal haklarınıza
ektir ve hiçbir şekilde bu haklarınızı kısıtlamaz. Garanti,
Avrupa Birliği Üye Ülkeleri ve Avrupa Serbest Ticaret Bölgesi
içerisinde geçerlidir.

Black & Decker, müşterinin cihazı mümkün olan en sorunsuz
şekilde kullanması için, bir Black & Decker ürününün kusurlu
işçilik, malzemeler veya uyumsuzluk nedeniyle kusurlu hale
gelmesi durumunda, satın alma tarihinden itibaren 24 ay
içinde, aşağıdaki durumlar hariç olmak üzere kusurlu parçaları
değiştirmeyi, olağan aşınmaya ve eskimeye uğramış ürünleri
onarmayı veya söz konusu ürünleri değiştirmeyi garanti eder:

u Ürünün ticari, profesyonel veya kiralama amaçlarıyla

kullanılması.

u Ürünün hatalı kullanıma veya ihmale maruz kalması;
u Ürünün yabancı maddeler, nesneler veya kazalar nedeni-

yle hasar görmüş olması.

u Yetkili servisler veya Black & Decker servis personeli

dışındaki kişilerin onarım girişiminde bulunması.

Garanti talebinde bulunmak için, yetkili satıcıya veya servise
ürünün satın alma belgesini ibraz etmeniz gerekecektir.
Size en yakın yetkili servisin adresi için adresi bu kılavuzun
sonunda belirtilmiş olan yerel Black & Decker osinizle
iletişim kurun. Alternatif olarak, yetkili Black & Decker onarım
servislerinin listesini ve tüm satış sonrası hizmetlerimizin ve
iletişim sorumlularımızın ayrıntılarını şu İnternet adresinde
bulabilirsiniz: www.2helpU.com

Yeni Black & Decker ürününüzü kaydetmek ve yeni ürünlere
ve hizmetlere ilişkin güncel haberleri takip etmek için lütfen
web sitemizi ziyaret edin www.blackanddecker.com.tr. Black
& Decker markasına ve ürünlerimize ilişkin ayrıntılı bilgi için
www.blackanddecker.com.tr adresini ziyaret edin.

75

TYP

H1

1

DV1210ECN

3

DV7210ECN

DV7210ECN

DV9610ECN

5

DV9610ECN

DV9610ECN

4

DV1210ECN

DV1210ECN

DV7210ECN

5

3

7

16 - 04 - 12

1

4

www.2helpU.com

8

DV7210ECN - DV9610ECN - DV1210ECN

6

22

DV7210

Partial support - Only parts shown available

Nur die aufgefuerten teile sind lieferbar

Reparation partielle - Seules les pieces indiquees sont disponibles

Supporto parziale - Sono disponibili soltanto le parti evidenziate

Solo estan disponibles las peizas listadas

So se encontram disponiveis as pecas listadas

Gedeeltelijke ondersteuning - alleen de getoonde onderdelen

zijn beschikbaar

DV7210ECN

6

DV1210ECN

DV9610ECN

E16631

77

78

ENGLISH

SVENSKA

Do not forget to register your product!

www.blackanddecker.co.uk/productregistration

Register your product online at www.blackanddecker.co.uk/pro-

ductregistration or send your name, surname and product code to

Black & Decker in your country

.

DEUTSCH

Vergessen Sie nicht, Ihr Produkt registrieren zu lassen!

www.blackanddecker.de/productregistration

Lassen Sie Ihr Produkt unter www.blackanddecker.de/productreg-

istration online registrieren oder schicken Sie Ihren Nachnamen,

Vornamen und den Produktcode an Black & Decker in Ihrem Land.

FRANÇAIS

N’oubliez pas d’enregistrer votre produit !

www.blackanddecker.fr/productregistration

Enregistrez votre produit en ligne sur www.blackanddecker.fr/

productregistration ou envoyez vos nom, prénom et code produit à

Black & Decker dans votre pays.

ITALIANO

Non dimenticate di registrare il prodotto!

www.blackanddecker.it/productregistration

Registrate il prodotto online su www.blackanddecker.it/productreg-

istration o inviate nome, cognome e codice del prodotto al centro

Black & Decker del vostro paese.

NEDERLANDS

Vergeet niet uw product te registreren!

U kunt uw product online registreren op www.blackanddecker.nl/pro­ductregistration of u kunt uw voornaam, achternaam en productcode

www.blackanddecker.nl/productregistration

opsturen naar Black & Decker in uw land.

ESPAÑOL

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration

Registrera produkten online på www.blackanddecker.se/productre-

eller skicka namn och produktkod till Black & Decker i landet

gistration

du bor i.

NORSK

Ikke glem å registrere produktet ditt!

www.blackanddecker.no/productregistration

Registrer produktet ditt online på www.blackanddecker.no/pro-

ductregistration, eller send ditt navn, etternavn og produktkode til

Black & Decker i ditt eget land.

DANSK

Glem ikke at registrere dit produkt!

www.blackanddecker.dk/productregistration

Registrer dit produkt på internettet på: www.blackanddecker.dk/

productregistration eller send dit navn, efternavn og produktkode til

Black & Decker i dit eget land.

SUOMI

Muistathan rekisteröidä tuotteesi!

www.blackanddecker./productregistration
Rekisteröi tuotteesi verkossa osoitteessa www.blackanddecker./
productregistration tai lähetä etunimesi, sukunimesi ja tuotekoodi

oman maasi Black & Decker -edustajalle.

Ε ΛΛ Η ΝΙ ΚΑ

Μην ξεχάσετε να καταχωρίσετε το προϊόν σας!

www.blackanddecker.gr/productregistration

Καταχωρίστε το προϊόν σας σε σύνδεση στη σελίδα www.

blackanddecker.gr/productregistration ή στείλτε το όνομα, επίθετο

σας και τον κωδικό πριονωτός στη Black & Decker στη χώρα σας.

¡No olvide registrar su producto!

www.blackanddecker.es/productregistration

Registre su producto on-line en www.blackanddecker.es/produc-

tregistration o envíe su nombre, apellidos y código de producto a

Black & Decker en su país.

PORTUGUÊS

Não se esqueça de registar o seu produto!

www.blackanddecker.pt/productregistration

Registe o seu produto online em www.blackanddecker.pt/productre-

gistration ou envie o seu nome, apelido e código do produto para a

Black & Decker no seu país.

Ürününüzü kaydetmeyi unutmayın!

www.blackanddecker.co.uk/productregistration

Ürününüzü online olarak www.blackanddecker.co.uk/

productregistration sitesine kaydedin veya adınızı, soyadınızı ve

ürününüzün kodunu ülkenizdeki Black & Decker’a gönderin.

België/Belgique Black & Decker (Belgium) N.V. Tel. [phone]
Nieuwlandlaan 7 Fax [phone]
I.Z. Aarschot B156 Tel. [phone]
3200 Aarschot Fax [phone]

Danmark Black & Decker Tel. [phone]
Sluseholmen 2-4, 2450 København SV Fax [phone]
Internet: www.blackanddecker.dk
Deutschland Black & Decker GmbH Tel. [phone]
Black & Decker Str. 40, D - 65510 Idstein Fax [phone]
Ελλάδα Black & Decker (Ελλάς) Α.E. Τηλ. 210 8981-616
Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Φαξ 210 8983-570
166 74 Гλυφάδα - Αθήνα www.blackanddecker.com
España Black & Decker Ibérica, S.C.A. Tel. [phone]
Parc de Negocis “Mas Blau” Fax [phone]
Edicio Muntadas, c/Bergadá, 1, Of. A6
08820 El Prat de Llobregat (Barcelona)
France Black & Decker (France) S.A.S. Tel. [phone]
5 allée des Hêtres Fax [phone]
B.P. 30084
69579 Limonest Cédex
Helvetia ROFO AG Tel. [phone]
Gewerbezone Seeblick Fax [phone]
3213 Kleinbösingen
Italia Black & Decker Italia Srl Tel. [phone]
Viale Elvezia 2 Fax [phone]
20052 Monza (MI) Numero verde 800-213935
Nederland Black & Decker Benelux Tel. [phone]
Joulehof 12, 4622 RG Bergen op Zoom Fax [phone]
Norge Black&Decker Tlf. 45 25 13 00
Postboks 4613, Nydalen Fax [phone]
0405 Oslo www.blackanddecker.no
Österreich Black & Decker Vertriebsges.m.b.H Tel. [phone]
Oberlaaerstraße 248, A-1230 Wien Fax [phone]
Portugal Black & Decker Tel. [phone]
Centro de Escritórios de Sintra Avenida Fax [phone]
Almirante Gago Coutinho, 132/134,
Edifício 142710-418 Sintra
2710-418 Lisboa
Suomi Black & Decker Oy Puh. 010 400 430
Tekniikantie 12, 02150 Espoo Faksi 0800 411 340
Almirante Gago Coutinho, 132/134,
Edifício 142710-418 Sintra
2710-418 Lisboa
Sverige Black & Decker AB Tel. [phone]
Box 94, 431 22 Mölndal Fax [phone]
Türkiye KALE Hırdavat ve Makina A.Ş. Tel. [phone]
Defterdar Mah. Savaklar Cad. No:15 Fax. [phone]
Edirnekapı / Eyüp / İstanbul 34050
United Kingdom Black & Decker Tel. [phone]
210 Bath Road Fax [phone]
Slough, Berkshire SL1 3YD

Middle East & Africa Black & Decker Tel. [phone]
P.O.Box - 17164 Fax [phone]

Jebel Ali (South Zone), Dubai,
UAE

90587210 REV-0 04/2012
