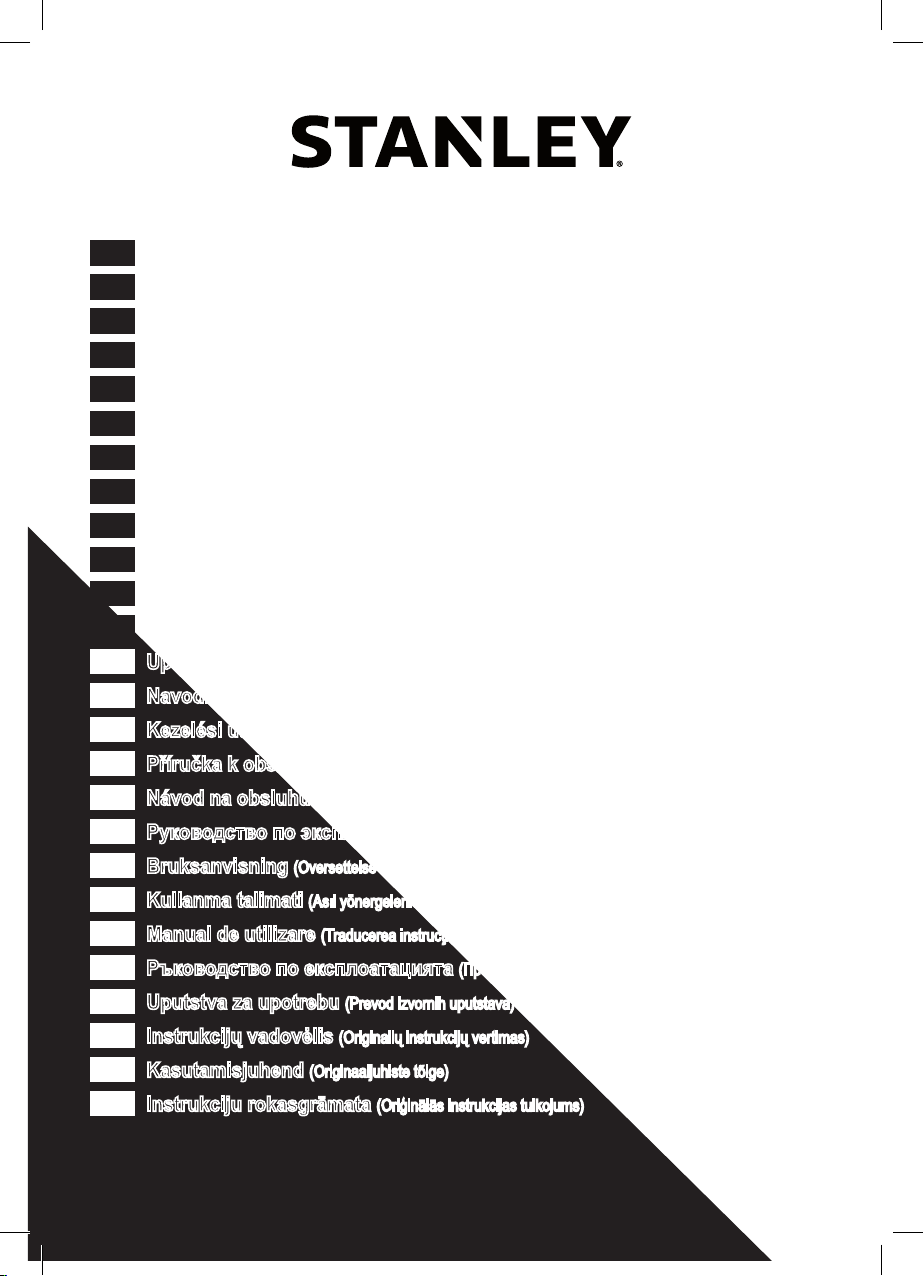

Stanley DST100/8/6SI User guide

Download

Page 1

Manuale istruzioni

Instruction manual for owner’s use

Manuel utilisateur

Betriebsanleitung

Manual de instrucciones

Manual de instruções

Gebruiksaanwijzing

Brugsanvisning

Instruktionsmanual

Käyttöohjeet

Eγχειρίδιο οδηγιών

Instrukcje obsługi

Upute za upotrebu

Navodila za uporabo

Kezelési útmutató

Příručka k obsluze

Návod na obsluhu

Pуководство по эксплуатации

Bruksanvisning

Kullanma talimati

Manual de utilizare

Ръководство по експлоатацията

Uputstva za upotrebu

Instrukcijų vadovėlis

Kasutamisjuhend

Instrukciju rokasgrāmata

(istruzioni originali)

(Traduction des instructions originales)

(Übersetzung der Originalanleitung)

(Tradução das instruções originais)

(Vertaling van de originele instructies)

(Oversættelse af den originale vejledning)

(Översättning av originalinstruktionerna)

(Alkuperäisten ohjeiden käännös)

(Μετάφραση των πρωτότυπων οδηγιών)

(Tłumaczenie oryginalnej instrukcji)

(Prijevod izvornih uputa)

(Prevod originalnih navodil)

(Az eredeti használati utasítás fordítása)

(Překlad původních pokynů)

(Preklad originálneho návodu na obsluhu)

(Oversettelse av de originale instruksene)

(Asıl yönergelerin çevirisi)

(Traducerea instrucţiunilor originale)

(Prevod izvornih uputstava)

(Originalių instrukcijų vertimas)

(Originaaljuhiste tõlge)

(Translation of the original instructions)

(Traducción de las instrucciones originales)

(Перевод оригинальных инструкций)

(Превод на първоначалните инструкции)

(Oriģinālās instrukcijas tulkojums)

Oilless Air Compressor

Page 2

STANLEY, The STANLEY Logo, The Notched Rectangle and the

Stanley Black & Decker, Inc or an afﬁliate thereof and are used under license.

Yellow and Black Diagonal Package Design are all trademarks of

Product manufactured and distributed by: FNA S.p.A. - Via Einaudi 6, Robassomero (TO) Italy.

Attenzione! - Warning! - Attention! - Achtung! - ¡Cuidado! - Atenção! - Waarschuwing! - Advarsel! -

Varning! - Varoitus! - Προσοχή! - Uwaga! - Pozor! - Pozor! - Figyelem! - Pozor! - Pozor! Внимание! Advarsel! - Uyarı! - Atenţie! - Внимание! - Pažnja! - Dėmesio! - Tähelepanu! - Uzmanību!

Tutti i dati identificativi, costruttore, modello, codice e numero di serie, sono riportati sull'etichetta CE applicata sull'ultima pagina del manuale.

All identification data: manufacturer, model, code and serial number are printed on EC label stuck onto the last page of this manual.

Toutes les données d’identification : fabricant, modèle, référence et numéro de série, sont indiquées sur l’étiquette CE appliquée sur la

dernière page du manuel.

Sämtliche Gerätedaten wie Hersteller, Modell, Artikel- und Seriennummer sind auf der CE-Plakette angeführt, die auf der letzten Seite des

Handbuchs abgebildet ist.

Todos los datos identificativos: fabricante, modelo, código y número de serie figuran en la etiqueta CE aplicada en la última página del manual.

Todos os dados de identificação: fabricante, modelo, código e número de série são impressos na etiqueta CE colada na última página deste

manual.

Alle identificatiegegevens: fabrikant, model, code en serienummer zijn gedrukt op het EG-etiket dat is aangebracht op de laatste pagina van

deze handleiding.

Alle identifikationsoplysninger: Producent, model, kode og serienummer findes på CE-mærkaten, der er anbragt på sidste side i denne manual.

Alla identifieringsdata, tillverkare, modell, kod och serienummer, återges i CE-märkningen, som sitter på sista sidan i manualen.

Kaikki tunnistustiedot, kuten valmistaja, malli, koodi ja sarjanumero löytyvät oppaan viimeisellä sivulla olevasta CE-merkinnästä.

Όλα τα στοιχεία ταυτότητας, κατασκευαστής, μοντέλο, κωδικός, και αριθμός σειράς, αναφέρονται στην ετικέτα CE που βρίσκεται στην

τελευταία σελίδα του εγχειρίδιου χρήσης.

Wszystkie dane identyfikacyjne: producent, model, kod i numer seryjny zostały wskazane na oznaczeniu CE przyklejonym na ostatniej stronie

niniejszej instrukcji.

Svi identifikacijski podaci: proizvođač, model, šifra i serijski broj su ispisani na CE etiketi koja se nalazi na posljednjoj stranici ovog priručnika.

Vsi identifikacijski podatki, proizvajalec, model, koda in serijska številka, so navedeni na CE oznaki, ki se nahaja na zadnji strani priročnika.

Az azonosításhoz szükséges adatok, úgymint gyártó, modell, kód és sorozatszám, megtalálhatók a kézikönyv utolsó oldalára ragasztott

EK-címkén.

Všechny identifikační údaje (výrobce, model, kód a sériové číslo) jsou vytištěny na štítku EK nalepeném na poslední straně této příručky.

Všetky identifikačné údaje (výrobca, model, kód a sériové číslo) sú vytlačené na štítku EK nalepenom na poslednej strane tejto príručky.

Все идентификационные данные, название производителя, модель, номер и серийный номер указаны на этикетке СЕ, наклеенной

на последней странице руководства.

Alle identifikasjonsdata: Produsent, modell, kode og serienummer er trykt på EU-merket som du finner på den siste siden i denne

bruksanvisningen.

Tüm kimlik verileri: üretici, model, kod ve seri numarası, bu kılavuzun son sayfasına yapıştırılmış olan AT etiketi üzerine basılmıştır.

Toate datele de identificare, producătorul, modelul, codul și numărul de serie sunt redate pe eticheta CE aplicată pe ultima pagină a manualului.

Всички идентификационни данни - производител, модел, код и сериен номер - са отпечатани върху CE маркировката на последната

страница на настоящото ръководство.

Svi identifikacijski podaci: proizvođač, model, šifra i serijski broj su ispisani na CE etiketi koja se nakazi na zadnjoj strani ovog priručnika.

Visi identifikaciniai duomenys: gamintojas, modelis, kodas ir serijos numeris, yra išspausdinti EB etiketėje, priklijuotoje paskutiniame šio

vadovo puslapyje.

Kõik identifitseerimisandmed, nagu tootja, mudel, kood ja seerianumber, on trükitud toote tagaküljel olevale EÜ märgistusele.

Visi identifikācijas dati: ražotājs, modelis, kods un sērijas numurs ir drukāti uz EK etiķetes, kas pielīmēta šīs rokasgrāmatas pēdējā lapā.

Page 3

Stanley Black & Decker, Inc or an afﬁliate thereof and are used under license.

(IT) Dichiarazione di conformità CE - (GB) Declaration of conformity EC - (FR) Déclaration de conformité CE -

(DE) EG Konformitätserklärung - (ES) Declaración de conformidad CE - (PT) Declaração de conformidade CE -

(NL) Verklaring van overeenstemming EEG - (DK) CE-Overensstemmelseserklæring (SE) Försäkran om CE-överensstämmelse - (FI) CE Vaatimustenmukaisuusvakuutus -

(GR) Δηλωση συμμορφωσης CE - (PL) Deklaracja zgodności WE -

(HR) Izjava o sukladnosti direktivama EZ - (SI) Izjava o skladnosti ES -

(HU) EK Megfelelési nyilatkozat - (CZ) ES Prohlášení o shodě - (SK) Prehlásenie ES o zhode -

(RU) Декларация о соответствии нормам ЕO - (NO) EF-overensstemmelseserklæring -

(TR) AT uygunluk beyanı - (RO) Declaraţie de conformitate CE -

(BG) Декларация за съответствие по стандарт на ЕO - (RS) Izjava o sukladnosti propisima EZ -

(LT) Deklaracija dėl EB reikalavimų vykdymų - (EE) Vastavusdeklaratsioon EK - (LV) Paziņojums par atbilstību EK prasībām

La seguente dichiarazione è allegata in copia originale al compressore - The following declaration is attached to the compressor in original copy -

La déclaration suivante est jointe en copie originale au compresseur - Die gegenständliche Erklärung wird im Original dem Kompressor beigepackt -

La siguiente declaración se adjunta en copia original al compresor - A seguinte declaração está anexada ao compressor na cópia original -

Een originele kopie van de onderhavige verklaring is bij de compressor gevoegd - Denne erklæring vedlægges kompressoren i førsteeksemplar -

Följande försäkran bifogas kompressorn i originalkopia - Seuraava vakuutus on liitetty kompressoriin alkuperäisenä kopiona -

Αυθεντικό αντίτυπο της παρακάτω δήλωσης προσαρτάται στον συμπιεστή - Oryginał niniejszej deklaracji jest dołączony do sprężarki -

Az alábbi nyilatkozat eredeti példánya a kompresszor mellékletét képezi - Následující prohlášení je přiloženo ke kompresoru v originální kopii -

Den følgende erklæringen er festet til kompressoren i original kopi - Aşağıdaki beyan, orijinal nüsha olarak kompresöre iliştirilmiştir -

Următoarea declaraţie este anexată în copie originală la compresor -

Uz kompresor je priložena kopija originala sledeće izjave - Toliau pateiktos deklaracijos originali kopija pritvirtinta prie kompresoriaus -

Selle avalduse originaaleksemplar on kinnitatud kompressorile - Sekojošās deklarācijas oriģinālā kopija ir pievienota kompresoram

Uz kompresor je priložena kopija originala sljedeće izjave - Ta izjava je v originalu priložena kompresorju -

Nasledujúce vyhlásenie je priložené ku kompresoru v originálnej kópii - Оригинал декларации прилагается к компрессору -

Оригинално копие на следната декларация е прикрепена към компресора -

Il costruttore - The manufacturer - Le fabricant - der Hersteller - El fabricante - O fabricante -

De fabrikant - Producent - Tillverkare - Valmistaja - Ο κατασκευαστής - Producent -

Proizvođač - Proizvajalec - A gyártó - Výrobce - Výrobca - Производителя - Produsent - Üretici -

Producătorul - Производител - Proizvođač - Gamintojas - Tootja - Ražotājs

STANLEY, The STANLEY Logo, The Notched Rectangle and the Yellow and Black Diagonal Package Design are all trademarks of

Product manufactured and distributed by: FNA S.p.A. - Via Einaudi 6, Robassomero (TO) Italy.

IT Dichiara sotto la sua esclusiva responsabilità, che il compressore d’aria qui di seguito descritto è conforme a tutte le disposizioni pertinenti delle

seguenti direttive comunitarie: 2006/42/CE, 2000/14/CE (D. lgs. N. 262/02), 2014/30/UE, 2011/65/UE Sono state applicate le seguenti norme armonizzate nell'ultima versione pubblicata sulla Gazzetta Ufciale Europea: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

GB Declares under its sole responsibility that the air compressor described below complies with all relevant regulations of the following EU

directives: 2006/42/EC, 2000/14/EC, 2014/30/EU, 2011/65/EU The following harmonised standards have been applied in the latest version published on the Ofcial Journal of the European Union: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

FR Déclare sous son entière responsabilité que le compresseur d’air décrit ci-après est conforme à toutes les dispositions pertinentes des

directives communautaires suivantes: 2006/42/CE, 2000/14/CE, 2014/30/UE, 2011/65/UE Les normes suivantes harmonisées dans la dernière version publiée au Journal Ofciel de l'Union Européenne ont été appliquées: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

DE Erklärt unter ihrer alleinigen Verantwortung, dass der in Folge beschriebene Luftkompressor allen einschlägigen Bestimmungen der folgenden

EU-Richtlinien entspricht: 2006/42/EG, 2000/14/EG, 2014/30/EU, 2011/65/EU Die folgenden Harmonisierten Normen wurden in der jüngsten im Amtsblatt der Europäischen Union veröffentlichten Version angewendet: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

ES Declara, bajo su exclusiva responsabilidad, que el compresor de aire descrito a continuación responde a todas las disposiciones pertinentes de

las siguientes directivas comunitarias: 2006/42/CE, 2000/14/CE, 2014/30/UE, 2011/65/UE Se han aplicado las siguientes normas armonizadas en la última versión publicada en el Diario Ocial de la Unión Europea: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

PT Declara sob a sua exclusiva responsabilidade que o compressor de ar descrito a seguir está em conformidade com todas as normas

relevantes das seguintes directivas da UE: 2006/42/CE, 2000/14/CE, 2014/30/UE, 2011/65/UE As seguintes normas harmonizadas foram aplicadas na última versão publicada no Jornal Ocial da União Europeia: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

NL Verklaart onder zijneigen verantwoordelijkheid dat de hieronder beschreven persluchtcompressor voldoet aan alle voorschriften van de

volgende EG-richtlijnen: 2006/42/EG, 2000/14/EG, 2014/30/EU, 2011/65/EU

De volgende geharmoniseerde standaards zijn toegepast in de laatste versie gepubliceerd in het Publicatieblad van de Europese Unie:

EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

DK Erklærer under eget ansvar, at luftkompressoren, der beskrives nedenfor, er i overensstemmelse med alle relevante forordninger fra de

følgende EU-direktiver: 2006/42/EC, 2000/14/EC, 2014/30/EU, 2011/65/EU De følgende harmoniserede standarder gør sig gældende for den seneste version, som er offentliggjort i De Europæiske Fællesskabers Tidende: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Page 4

SE Försäkrar under eget ansvar att den luftkompressor som beskrivs nedan överensstämmer med alla tillhörande föreskrifter i följande EG-direktiv:

2006/42/EG, 2000/14/EG, 2014/30/EU, 2011/65/EU Följande harmoniserade standarder har tillämpats i den senaste versionen, som publicerats i den Euopeiska unionens ofciella tidning: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

FI Vakuuttaa omalla vastuullaan, että seuraavassa esitelty ilmakompressori vastaa kaikkia seuraavien Euroopan direktiivien vaatimuksia:

2006/42/EY, 2000/14/EY, 2014/30/EU, 2011/65/EU Seuraavia harmonisoituja normeja, joiden viimeisin versio on julkaistu Euroopan unionin virallisessa lehdessä, on sovellettu: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

GR Δηλώνει με αποκλειστική δική της ευθύνη, ότι ο συμπιεστής αέρος που περιγράφεται παρακάτω συμμορφώνεται με όλες τις σχετικές διατάξεις

των εξής κοινοτικών οδηγιών: 2006/42/EK, 2000/14/EK, 2014/30/EE, 2011/65/EE Εφαρμόστηκαν οι εξής εναρμονισμένοι κανονισμοί στην τελευταία έκδοση της Επίσημης Εφημερίδας των Ευρωπαϊκών Κοινοτήτων: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

PL Oświadcza na swoją wyłączną odpowiedzialność, że opisana poniżej sprężarka spełnia wszystkie stosowne przepisy zawarte w następujących

dyrektywach Unii Europejskiej: 2006/42/EC, 2000/14/EC, 2014/30/UE, 2011/65/UE Następujące ujednolicone normy mają zastosowanie w najbardziej aktualnej wersji opublikowanej w Dzienniku Urzędowym Unii Europejskiej: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

HR Izjavljuje pod vlastitom odgovornošću da dolje opisani kompresor zraka udovoljava svim važećim propisima sljedećih Direktiva EU:

2006/42/EZ, 2000/14/EZ, 2014/30/EU, 2011/65/EU Slijedeće usklađene norme primjenjuju se u najnovijoj verziji objavljenoj u Službenom listu Europske unije: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

SI Izjavlja pod lastno odgovornostjo, da je v nadaljevanju opisan kompresor za zrak skladen z vsemi določili s področja naslednjih direktiv

skupnosti: 2006/42/EU, 2000/14/EU, 2014/30/EU, 2011/65/EU Uveljavljeni so naslednji harmonizirani standardi zadnje verzije, objavljene v Uradnem listu Evropske skupnosti: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

HU Kizárólagos felelőssége tudatában kijelenti, hogy a lent megnevezett kompresszor megfelel a következő EU irányelvek vonatkozó

rendelkezéseinek: 2006/42/EK, 2000/14/EK, 2014/30/EU, 2011/65/EU

Az alábbi harmonizált szabványokat az Európai Unió Hivatalos Lapjában közzétett legutóbbi változatuk szerint alkalmaztuk:

EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

CZ Prohlašuje s plnou odpovědností, že uvedený vzduchový kompresor splňuje všechna příslušná nařízení následujících směrnic EU:

2006/42/ES, 2000/14/ES, 2014/30/ЕU, 2011/65/EU Použity byly následující harmonizované normy publikované v Úředním věstníku Evropské unie v nejnovějších verzích: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

SK Vyhlasuje na vlastnú zodpovednosť, že uvedený vzduchový kompresor spĺňa všetky príslušné nariadenia nasledujúcich smerníc EÚ:

2006/42/ES, 2000/14/ES, 2014/30/EÚ, 2011/65/EÚ Boli použité nasledujúce harmonizované normy publikované v Úradnom vestníku Európskej únie v najnovších verziách: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

RU Заявляет под свою исключительную ответственность, что воздушный компрессор, описанный ниже, отвечает всем соответствующим

положениям следующих европейских директив: 2006/42/EC, 2000/14/EC, 2014/30/ЕU, 2011/65/EU Следующие гармонизированные стандарты были применены в последней редакции, опубликованной в правительственном вестнике ЕС: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

NO Erklærer under eget ansvar at luftkompressoren her beskrevet er i overensstemmelse med alle krav i de følgende EU-forskriftene:

2006/42/EC, 2000/14/EC, 2014/30/EU, 2011/65/EU De følgende harmoniserte standardene er brukt i den siste versjonen trykt i den Den europeiske unions tidende (EUT): EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

TR Tek sorumluluk kendisinde olmak üzere, aşağıda açıklanan hava kompresörünün, izleyen AB direktierinin ilgili tüm yönetmeliklerine uygun

olduğunu beyan eder: 2006/42/EC, 2000/14/EC, 2014/30/UE, 2011/65/UE Avrupa Birliği'nin Resmi Gazetesi'nde yayınlanan son sürümde, aşağıdaki uyumlulaştırılmış standartlar uygulanmıştır: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

RO Declară pe propria răspundere că compresorul de aer descris în continuare este conform cu toate dispoziţiile în materie ale următoarelor

directive comunitare: 2006/42/CE, 2000/14/CE, 2014/30/UE, 2011/65/UE Au fost aplicate următoarele standarde armonizate în ultima versiune publicată în Jurnalul Ocial al Uniunii Europene: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

BG Декларира на собствена отговорност, че описаният по-долу въздушен компресор отговаря на всички съответни разпоредби на

следните директиви на ЕС: 2006/42/EC, 2000/14/EC, 2014/30/EC, 2011/65/EC Следните хармонизирани стандарти са приложени в най-новото издание, публикувано в Официален вестник на Европейския съюз: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

RS Izjavljuje pod ličnom odgovornošću da je dole opisan kompresor vazduha u skladu sa svim važećim propisima sledećih Direktiva EU:

2006/42/EZ, 2000/14/EZ, 2014/30/EU, 2011/65/EU Sledeće usklađene norme primenjuju se u najnovijoj verziji objavljenoj u Službenom glasniku Evropske unije: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

LT Su visa atsakomybe pareiškia, kad žemiau aprašytas oro kompresorius atitinka visus taikomus reglamentus, apibrėžtus šiose ES direktyvose:

2006/42/EB, 2000/14/EB, 2014/30/ES, 2011/65/ES Toliau nurodyti darnieji standartai buvo pritaikyti naujausioje versijoje, publikuotoje Europos Sąjungos ocialiajame leidinyje: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

EE Avaldab enda täieliku vastutusega, et järgnevalt kirjeldatud õhukompressor vastab kõigile järgmiste EL-i direktiivide eeskirjadele:

2006/42/EÜ, 2000/14/EÜ, 2014/30/EL, 2011/65/EL Euroopa Liidu Teatajas avaldatud uusimas versioonis on kohaldatud järgmisi ühtlustatud standardeid: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

LV Pilnībā apstiprina, ka tālāk minētais gaisa kompresors atbilst visiem šādu ES direktīvu noteikumiem:

2006/42/EK, 2000/14/EK, 2014/30/ES, 2011/65/ES Jaunākajai versijai, kas publicēta Eiropas Savienības ociālajā laikrakstā, ir piemēroti šādi vienotie standarti: EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Page 5

LEGENDA SEGNALETICA DI SICUREZZA SUI PRODOTTI

KEY TO PRODUCT SAFETY SIGNS

LEGENDE DES PICTOGRAMMES DE SECURITE

FIGURANT SUR LES PRODUITS

ERKLÄRUNG DER SICHERHEITSKENNZEICHNUNG AN

DEN PRODUKTEN

INSCRIPCIÓN DE LA SEÑALIZACIÓN DE SEGURIDAD

COLOCADA EN LOS PRODUCTOS

LEGENDA DA SINALÉTICA DE SEGURANÇA NOS

PRODUTOS

VERKLARING WAARSCHUWINGSSYMBOLEN OP

PRODUCTEN

SIGNATURFORKLARING TIL PRODUKTERNES

SIKKERHEDSSKILTNING

FÖRKLARING TILL SÄKERHETSSYMBOLER PÅ

PRODUKTERNA

TUOTTEITA KOSKEVAT TURVAMERKIT

ΥΠOΜΝΗΜΑ ΣΗΜΑΤΩΝ ΑΣΦΑΛΕΙΑΣ ΣΤΑ ΠΡΟΪΟΝΤΑ

LEGENDA ZNAKÓW OSTRZEGAWCZYCH NA WYROBACH

ZNAKOVI ZA UPOZORENJE NA PROIZVODIMA

IT Leggere attentamente il manuale d’istruzioni prima dell’uso GB Before use, read the handbook carefully FR Lire attentivement le Manuel Opérateur avant toute utilisation DE Vor Inbetriebnahme Gebrauchsanleitung aufmerksam lesen ES Leer atentamente el manual de instrucciones antes de usar el equipo PT Ler com atenção o manual de instruções antes do uso NL Lees vóór gebruik aandachtig de handleiding door DK Læs omhyggeligt instruktionsmanualen før brug SE Läs bruksanvisningen noggrant före användning FI Lue käyttöopas huolellisesti ennen käyttöä GR Διαβάστε προσεκτικά το εγχειρίδιο οδηγιώνν πριν από τη χρήση PL Przed użyciem należy dokładnie zapoznać się z instrukcjami obsługi HR Prije upotrebe pažljivo pročitajte upute za upotrebo SI Pred uporabo, pazljivo preberite navodila za uporabo HU Használat előtt figyelmesen olvassa el a kézikönyvet CZ Před zahájením práce si pozorně přečtěte příručku pro použití. SK Pred používaním výrobku si pozorne prečítajte návod na jeho použitie RU Перед тем, как приступить к работе, внимательно прочитайте

инструкцию по эксплуатации

NO Les nøye bruksanvisningen før bruk TR Kullanımdan önce kullanım kılavuzunu dikkatlice okuyunuz RO Citiţi cu atenie manualul de instrucţiuni înainte de utilizare! BG Внимателно прочетете ръководството по експлоатация преди употреба RS Pre upotrebe pažljivo pročitajte priručnik s uputstvima LT Prieš imdamiesi darbo atidžiai perskaitykite naudojimo vadovėlį EE Enne kasutamist lugege kasutamisjuhend tähelepanelikult läbi LV Uzmanīgi izlasiet izmantošanas instrukciju pirms produkta lietošanas

IT Pericolo di scottature GB Warning, hot surfaces FR Risque de brûlures DE Warnung! Gefahr heißer Temperaturen! ES Peligro de quemaduras PT Perigo de queimaduras NL Gevaar voor brandwonden DK Risiko for skoldning SE Risk för brännskador FI Palovammavaara GR Κίνδυνος εγκαυμάτων

OPOZORILNI ZNAKI NA PROIZVODIH

A TERMÉKEKEN TALÁLHATÓ BIZTONSÁGI JELZÉSEK

LISTÁJA

BEZPEČNOSTNÍ ZNAČENÍ NA VÝROBCÍCH

LEGENDA: BEZPEČNOSTNÉ OZNAČENIA NA

VÝROBKOCH

УСЛОВНЫЕ ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПО

БЕЗОПАСНОСТИ РАБОТЫ С ИЗДЕЛИЯМИ

SIKKERHETSTEGNFORKLARING PÅ PRODUKTENE

ÜRÜNLER HAKKINDA GÜVENLİK TALİMATLARI LEJANDI

LEGENDA INDICATOARELOR DE SECURITATE APLICATE

PE PRODUSE

ЛЕГЕНДА НА ЗНАЦИТЕ ЗА БЕЗОПАСНОСТ ВЪРХУ ИЗДЕЛИЯТА

UPOZORAVAJUĆE NAZNAKE O BEZBEDNOSTI

PROIZVODA

SUTARTINIAI ĮSPĖJAMIEJI ŽENKLAI DĖL DARBO

SAUGUMO SU GAMINIAIS

OHUTUSNÕUDED

PRODUKTU DROŠĪBAS NORĀDĪJUMA ZĪMJU SARAKSTS

PL Uwaga, grozi poparzeniem HR Opasnost opekotina SI Nevarnost opeklin HU Figyelem, égető felületek CZ Nebezpečí spálení! SK Nebezpečenstvo popálenia ! RU Опасность ожога NO Fare for å brenne seg TR Yanma tehlikesi RO Pericol de arsuri BG Опасност от изгаряния RS Opasnost od opekotina LT Nudegimo pavojus EE Süttivuse oht LV Piesargieties no apdedzināšanā

IT Attenzione corrente elettrica GB Dangerous voltage FR Attention: présence de courant électrique DE Achtung, elektrische Spannung ES Atención, corriente eléctrica PT Atenção corrente eléctrica NL Attentie, elektrische stroom DK Advarsel elektrisk strøm SE Varning - elektricitet FI Huom. vaarallinen jännite GR Προσοχή ηλεκτρικό ρεύμα PL Uwaga, niebezpieczeństwo porażenia prądem elektrycznym HR Pažnja, električni napon SI Pozor, električna napetost HU Figyelem, elektromos áram CZ Pozor - elektrické napětí! SK Pozor - elektrický prúd ! RU Риск электрического напряжения NO Forsiktig elektrisk strøm TR Dikkat elektrik akımı RO Atenţie! Pericol electric BG Внимание: електричеки ток RS Pažnja električna struja LT Elektros įtampos rizika EE Ettevaatust - elektrivool LV Esiet uzmanīgi - elektrības plūsma

Page 6

DRAIN MOISTURE DAILY

IT Pericolo avviamento automatico GB Danger - automatic control (closed loop) FR Risque de démarrage automatique DE Gefahr durch automatischen Anlauf ES Peligro de arranque automático PT Perigo arranque automático NL Gevaar voor automatisch starten DK Fare automatisk start SE Risk för automatisk start FI Automaattisen käynnistymisen vaara GR Κίνδυνος αυτόματης εκκίνησης PL Uwaga, niebezpieczeństwo automatycznego uruchomienia się HR Opasnost kod automastkog uklapanja SI Nevarnost pri avtomatskem zagonu HU Automatikus beindulás veszélye CZ Nebezpečí - automatické spouštění! SK Nebezpečenstvo - automatické spustenie ! RU Опасность автоматического включения NO Fare for automatisk oppstart TR Dikkat otomatik çalışma tehlikesi RO Pericol pornire automată BG Опасност от автоматично пускане в ход RS Opasnost od automatskog pokretanja LT Automatinio įsijungimo pavojus EE Ohtlik - automaatiline käivitus LV Uzmanību - automātiska iedarbināšanās

IT Protezione obbligatoria dell’udito, della vista e delle vie respiratorie GB Hearing, eye and respiratory protection must be worn FR Port obligatoire de protections auditives, oculaires et des voies respiratoires DE Gehörschutz, Augenschutz und Atemschutz sind obligatorisch vorgeschrieben ES Protección obligatoria de los oídos, de la vista y de las vías respiratorias PT Protecção obrigatória do ouvido, da vista e das vias respiratórias NL Verplichte bescherming van oren, ogen en luchtwegen DK Obligatorisk beskyttelse af hørelse, syn og luftveje SE Hörselskydd, skyddsglasögon och andningsmask obligatoriskt FI Käytettävä kuulosuojaimia, suojalaseja ja hengityksensuojaimia GR Υποχρεωτικό προστατευτικό ακοής, όρασης και του αναπνευστικού συστήματος PL Obowiązkowo zabezpieczyć słuch, wzrok i drogi oddechowe HR Obavezna zaštita očiju, dišnih puteva i sluha SI Obvezna zaščita oči, dihal in sluha HU A légutak, a látás és a hallás védelme kötelező CZ Povinnost chránit sluch, oči a dýchací cesty. SK Povinná ochrana sluchu, zraku a dýchacích ciest ! RU Обязательная защита ушей, лица и дыхательных путей NO Obligatorisk å ta i bruk hørselsvern, vernebriller og pustemaske TR Mecburi işitme, görme ve solunum yolları koruması RO Echipament de protecţie obligatoriu pentru urechi, ochi şi căi respiratorii BG Задължителни средства за защита на слуха, зрението и дихателните пътища RS Obavezna zaštita sluha, vida i dišnih puteva LT Privaloma ausų, veido ir kvėpavimo takų apsauga EE Kuulmis-, nägemis- ning hingamisteede kaitse on kohustuslik LV Obligāta dzirdes, redzes un elpošanas ceļu aizsardzība

IT Spurgare il serbatoio ogni giorno GB Drain out the tank daily FR Purger le réservoir quotidiennement DE den Druckluftbehälter täglich entlüften ES Purgar el depósito todos los días PT Esvazie o reservatório a cada dia NL Ontlucht het reservoir dagelijks DK Tøm tanken hver dag SE Töm tanken varje dag FI Tyhjennä säiliö päivittäin GR Να εκτελείτε καθημερινή αποστράγγιση της δεξαμενής PL Opróżniaj zbiornik codziennie HR Spremnik praznite svakodnevno SI Rezervoar izpraznite vsak dan HU Naponta eressze le a tartályt CZ Odvzdušňujte nádobu každŷ den SK Každodenne čistiť nádrž RU Ежедневно осуществлять продувку бака NO Tappe av tanken hver dag TR Depoyu günlük RO Goliţi zilnic rezervorul BG Продухване на резервоара всеки ден RS Rezervoar praznite svakodnevno LT Kiekvieną dieną išleiskite kondensatą iš rezervuaro EE Laske paak iga päev tühjaks LV Katru dienu izlaidiet gaisu no tvertnes

Page 7

DATI TECNICI: Fare riferimento all'etichetta applicata

sull'ultima pagina del manuale

TECHNICAL DATA: Please, refer to the label stuck onto the

last page of this manual

CARACTERISTIQUES TECHNIQUES : Se référer à l'étiquette

appliquée sur la dernière page du manuel

TECHNISCHE DATEN: Sie sind dem Etikett zu entnehmen,

das an der letzten Seite des Handbuchs angebracht ist

DATOS TÉCNICOS: Consulte la etiqueta aplicada en la última

página del manual

DADOS TÉCNICOS: Por favor, consulte o rótulo aplicado na

última página deste manual

TECHNISCHE GEGEVENS: Raadpleeg het etiket dat is

aangebracht op de laatste pagina van deze handleiding

TEKNISKE DATA: Se mærkaten, der er sat på sidste side af

denne manual

TEKNISKA DATA: Se etiketten applicerad på sista sidan i

denna manual

TEKNISET TIEDOT: Tiedot löytyvät käyttöoppaan viimeiselle

sivulle kiinnitetystä etiketistä

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ: Ανατρέξτε στην ετικέτα που είναι

υπάρχει στην τελευταία σελίδα του εγχειριδίου

DANE TECHNICZNE: Odnosi się do etykietki znajdującej się

na ostatniej strony instrukcji obsługi

TEHNIČKI PODACI: Molimo vas pogledajte etiketu na

posljednjoj stranici ovog priručnika

TEHNIČNI PODATKI: Poglej oznako, navedeno na zadnji

strani priročnika

MŰSZAKI ADATOK: Lásd a kézikönyv utolsó oldalára

ragasztott címkét

TECHNICKÉ ÚDAJE: Informace naleznete na štítku

nalepeném na poslední straně manuálu

TECHNICKÉ ÚDAJE: Informácie nájdete na štítku nalepenom

na poslednej strane tejto príručky

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Смотрите этикетку,

прикрепленную на последней странице руководства

TEKNISKE DATA: Det vises til etiketten festet til siste side i

denne manualen

TEKNİK VERİLER: Lütfen bu kılavuzun son sayfasına

yapıştırılmış olan etikete bakınız

DATE TEHNICE: Vă rugăm să consultaţi eticheta lipită pe

ultima pagină a acestui manual

ТЕХНИЧЕСКИ ДАННИ: Вижте етикета, залепен на

последната страница на настоящото ръководство

TEHNIČKI PODACI: Pogledajte etiketu zalepljenu na

poslednjoj strani priručnika

TECHNINIAI DUOMENYS: Remtis etiketės, priklijuotos ant

paskutinio instrukcijų vadovo puslapio, duomenimis

TEHNILISED ANDMED: vt juhendi viimase lehekülje küljes

olevat silti

TEHNISKIE DATI: Skatiet uzlīmi, kas piestiprināta pie

rokasgrāmatas pēdējās lappuses

(IT) Facsimile targhetta identicazione prodotto - (GB) Facsimile product identication plate - (FR) Fac-similé plaquette signalétique du produit -

(DE) Faksimile Produkttypenschild - (ES) Fac-símil placa identicación del producto - (PT) Fac-símile da placa de identicação do produto -

(NL) Facsimile identicatieplaatje product - (DK) Illustration af mærkeplade - (SE) Facsimile produkt typskylt -

(FI) Tuotteen arvokilven näköiskopio - (GR) Πιστό αντίγραφο πινακίδας αναγνώρισης προϊόντος - (PL) Wzór tabliczki identykującej produkt -

(HR) Faksimil pločica s identikacijskim podacima proizvoda - (SI) Vzorec identikacijske ploščice za izdelek - (HU) A termék azonosító táblájának másolata - (CZ) Faksimile typového štítku - (SK) Faksimile typového štítku -

(RU) Образец идентификационной таблички на продукцию - (NO) Faksimile av skiltet som identiserer produktet -

(TR) Faks ürün tanıtım plakası - (RO) Fax plăcuţa de identicare a produsului -

(BG) Факсимиле от табелата с идентификационните данни на продукта - (RS) Faksimil tablica sa identikacionim podacima proizvoda -

(LT) Produkto identikacinės lentelės faksimilė - (EE) Toote andmeplaadi koopia - (LV) Izstrādājuma identikācijas plāksnītes kopija

4 5

10 119

Page 8

IT Legenda:

1 - Dati del costruttore

2 - Marchio CE e simbolo RAEE 3 - Modello / Codice / Numero di serie

4 - Aria aspirata misurata in (l/min) e (cfm) 5 - Aria resa dal compressore misurata in (l/min) e (cfm) 6 - Pressione massima di esercizio (bar e PSI), capacità del

serbatoio (l), giri al minuto (RPM), peso (kg)

7 - Livello di potenza acustica garantito in dB(A);

Livello di potenza acustica misurato in dB(A)

8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz),

corrente assorbita (A), potenza in (kW) e (HP)

9 - Fattore di servizio

10 - Dichiarazione di origine 11 - Anno di produzione/fabbricazione

GB Legend:

1 - Manufacturer’s data

2 - CE mark and WEEE symbol 3 - Type / Code / Serial Number

4 - Air displacement expressed in (l/min) and (cfm) 5 - Air delivered by the compressor expressed in (l/min) and (cfm) 6 - Maximum operating pressure (bar and PSI), tank capacity (l),

rotations per minute (RPM), weight (kg)

7 - Guaranteed sound power level in dB(A);

Measured sound power level in dB(A)

8 - Electric data: voltage (V), frequency (Hz), absorption (A), power

in (kW) and (HP)

9 - Duty cycle

10 - Declaration of origin 11 - Year of production/manufacturing

FR Légende :

1 - Données du constructeur 2 - Marquage CE et symbole DEEE

3 - Modèle / Code / Numéro de série

4 - Air aspiré mesuré en (l/min) et (cfm) 5 - Air refoulé par le compresseur mesuré en (l/min) et (cfm) 6 - Pression maximale de fonctionnement (bar et PSI), capacité du

réservoir (l), tours par minute (RPM), poids (kg)

7 - Niveau de puissance acoustique garanti en dB(A)

Niveau de puissance acoustique mesuré en dB(A)

8 - Données électriques : tension d’alimentation (V), fréquence

(Hz), courant absorbé (A), puissance en (kW) et (HP)

9 - Facteur de service

10 - Déclaration d’origine 11 - Année de production/fabrication

DE Zeichenerklärung:

1 - Daten des Herstellers

2 - CE-Zeichen und WEEE-Symbol 3 - Modell / Code / Seriennummer

4 - Saugluft gemessen in (Liter/Min) und (Kubikfuß/Min) 5 - Vom Kompressor bereitgestellte Luft gemessen in (Liter/Min)

und (Kubikfuß/Min)

6 - Maximaler Betriebsdruck (bar und PSI), Fassungsvermögen des

Tanks (Liter), Drehzahl (U/Min), Gewicht (kg)

7 - Garantierter Schallleistungspegel in dB(A)

Gemessener Schallleistungspegel in dB(A)

8 - Elektrische Daten: Versorgungsspannung (V), Frequenz (Hz),

Stromaufnahme (A), Leistung in (kW) und (PS)

9 - Servicefaktor

10 - Ursprungserklärung 11 - Produktions-/Herstellungsjahr

ES Leyenda:

1 - Datos del constructor

2 - Marca CE y símbolo RAEE 3 - Modelo / Código / Número de serie

4 - Aire aspirado medido en (l/min) y (cfm) 5 - Aire entregado por el compresor medido en (l/min) y (cfm) 6 - Presión máxima de funcionamiento (bar y PSI), capacidad del

depósito (l), revoluciones por minuto (RPM), peso (kg)

7 - Nivel de potencia acústica garantizado en dB(A)

Nivel de potencia acústica medido en dB(A)

8 - Datos eléctricos: tensión de alimentación (V), frecuencia (Hz),

corriente absorbida (A), potencia en (kW) y (HP)

9 - Factor de servicio

10 - Declaración de origen 11 - Año de producción/fabricación

PT Legenda:

1 - Dados do fabricante

2 - Marca CE e símbolo RAEE 3 - Modelo / Código / Número de série

4 - Ar aspirado medido em (l/min) e (cfm) 5 - Ar fornecido pelo compressor medido em (l/min) e (cfm) 6 - Pressão máxima de funcionamento (bar e PSI), capacidade do

reservatório (l), rotações por minuto (RPM), peso (kg)

7 - Nível de potência acústica garantido em dB(A)

Nível de potência sonora medido em dB(A)

8 - Dados elétricos: tensão de alimentação (V), frequência (Hz),

corrente absorvida (A), potência em (kW) e (HP)

9 - Fator de serviço

10 - Declaração de origem 11 - Ano de produção/fabricação

NL Legenda:

1 - Gegevens van de fabrikant

2 - CE-markering en AEEA-symbool 3 - Model / Code / Serienummer

4 - Gemeten aangezogen lucht in (l/min) en (cfm) 5 - Gemeten luchtopbrengst van de compressor in (l/min) en (cfm) 6 - Maximale bedrijfsdruk (bar en PSI), inhoud van het reservoir (l),

toeren per minuut (RPM), gewicht (kg)

7 - Gegarandeerd geluidsemissieniveau in dB(A)

Gemeten geluidsemissieniveau in dB(A)

8 - Elektrische gegevens: voedingsspanning (V), frequentie (Hz),

opgenomen stroom (A), vermogen in (kW) en (pk) 9 - Bedrijfsfactor 10 - Verklaring van oorsprong 11 - Jaar van productie/fabricage

DK Forklaring:

1 - Fabrikat

2 - CE-mærkning og WEEE-symbol 3 - Type / Kode / Serienummer

4 - Slagvolumen i (l/min) og (cfm) 5 - Afgivet luftmængde i (l/min) og (cfm) 6 - Maks. arbejdstryk (bar og PSI), tankstørrelse (l), omdrejninger

pr. minut (RPM), vægt (kg) 7 - Garanteret lydeffektniveau i dB(A)

Målt lydeffektniveau i dB(A) 8 - Elektriske data: spænding (V), frekvens (Hz), strømforbrug (A),

effekt i (kW) og (hk)

9 - Intermittens

10 - Oprindelseserklæring 11 - Fabrikationsår

SE Teckenförklaring:

1 - Tillverkarens data

2 - CE-märke och RAEE symbol 3 - Modell / Kod / Serienummer

4 - Luftflöde mätt i (l/min) och (cfm) 5 - Luft från kompressorn mätt i (l/min) och (cfm) 6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut

(RPM), vikt (kg) 7 - Garanterad ljudeffektnivå i dB(A)

Uppmätt ljudeffektnivå i dB(A) 8 - Elektriska data: matningsspänning (V), frekvens (Hz),

strömförbrukning (A), effekt i (kW) och (HP)

9 - Servicefaktor

10 - Ursprungsdeklaration 11 - Tillverkningsår

FI Selitykset:

1 - Valmistajan tiedot

2 - CE-merkintä ja WEEE-symboli 3 - Malli / Koodi / Sarjanumero

4 - Imuilma mitattuna yksiköllä (l/min) ja (cfm) 5 - Kompressorin tuottama ilma mitattuna yksiköllä (l/min) ja (cfm) 6 - Suurin käyttöpaine (bar ja PSI), säiliön tilavuus (l), kierrosluku

minuutissa (RPM), paino (kg) 7 - Taattu melutaso dB(A)

Mitattu äänitehotaso dB(A) 8 - Sähkötiedot: syöttöjännite (V), taajuus (Hz), virrankulutus (A),

teho yksiköillä (kW) ja (HP)

9 - Hyötysuhde

10 - Alkuperäilmoitus 11 - Tuotanto/valmistusvuosi

Page 9

GR Λεζάντα:

1 - Στοιχεία κατασκευαστή 2 - Σήμανση CE και σύμβολο ΑΗΗΕ 3 - Τύπος / Κωδικός / Αριθμός σειράς 4 - Μετατόπιση αέρα σε (l/min) και (cfm) 5 - Παροχή αέρα από τον συμπιεστή σε (l/min) και (cfm) 6 - Μέγιστη πίεση λειτουργίας (bar και PSI), χωρητικότητα

δεξαμενής (l), στροφές ανά λεπτό (RPM), βάρος (kg)

7 - Εγγυημένη στάθμη ηχητικής ισχύος σε dB(A)

Εγγυημένο επίπεδο ακουστικής ισχύος σε dB(A)

8 - Ηλεκτρικά δεδομένα: τάση (V), συχνότητα (Hz), απορρόφηση

(A), ισχύς σε (kW) και (HP) 9 - Κύκλος λειτουργίας 10 - Δήλωση καταγωγής 11 - Έτος παραγωγής/κατασκευής

PL Legenda:

1 - Dane producenta

2 - Znak CE i symbol RAEE 3 - Model / Kod / Numer seryjny

4 - Wciągane powietrze mierzone w (l/min) i (cfm) 5 -

Powietrze wydmuchane przez kompresor mierzony w (l/min) i (cfm) 6 - Maksymalne ciśnienie pracy (bar i PSI), pojemność zbiornika (l),

obroty na minutę (RPM), ciężar (kg) 7 - Poziom mocy akustycznej gwarantowanej w dB(A)

Mierzony poziom mocy akustycznej w dB(A) 8 - Dane elektryczne: napięcie zasilania (V), częstotliwość (Hz),

pobrany prąd (A), moc w (kW) i (HP) 9 - Współczynnik pracy 10 - Deklaracja pochodzenia 11 - Rok produkcji/wyrób

HR Legenda:

1 - Podaci o proizvođaču

2 - CE oznaka i simbol za EE otpad 3 - Model / Šifra / Serijski broj

4 - Količina usisanog zraka izmjerena u (l/min) i (cfm) (kubična

stopa u minuti) 5 -

Zrak iz kompresora izmjeren u (l/min) i (cfm) (kubična stopa u minuti) 6 - Maksimalni radni tlak (bar i PSI), zapremnina spremnika (l), broj

okretaja u minuti (RPM), težina (kg) 7 - Zajamčena razina jačine zvuka u dB(A)

Izmjerena razina zvučne snage u dB(A) 8 - Električni podaci: napon napajanja (V), frekvencija (Hz),

apsorbirana struja (A), snaga u (kW) i (HP)

9 - Servisni faktor

10 - Izjava o podrijetlu 11 - Godina proizvodnje/izrade

SI Legenda:

1 - Podatki o proizvajalcu 2 - Oznaka CE in simbol RAEE (za označevanje električne in

elektronske opreme)

3 - Model / Koda /Serijska številka

4 - Izmerjena količina vstopnega zraka v (l/min) in (cfm) 5 -

Izmerjena količina zraka, ki jo kompresor odda orodju v (l/min) in (cfm) 6 - Najvišji delovni tlak (PS v barih), prostornina posode za gorivo

(l), obrati na minuto (RPM), teža (kg) 7 - Zajamčena raven zvočne moči v dB(A)

Izmerjena raven zvočne moči v dB(A) 8 - Električni podatki: napajalna napetost (V), frekvenca (Hz),

poraba električnega toka (A), moč v (kW) in (HP) 9 - Dejavnik, ki vpliva na obratovanje 10 - Izjava o poreklu 11 - Leto izdelave / proizvodnje

HU Jelmagyarázat:

1 - A gyártó adatai

2 - CE jelölés és WEEE szimbólum 3 - Típus / kód / sorozatszám

4 - Levegőkiszorítás, (l/min) és (cfm)

A kompresszor által szállított levegő mennyisége, (l/min) és (cfm)

5 6 - Maximális üzemi nyomás (bar és PSI); a tartály térfogata (l);

percenkénti fordulatszám (RPM); súly (kg) 7 - Garantált hangteljesítményszint dB(A)

Mért hangteljesítményszint, db(A) 8 - Elektromos adatok: feszültség (V); frekvencia (Hz); áramfelvétel

(A); teljesítmény, (kW) és (LE) 9 - Működési ciklus 10 - Származási nyilatkozat 11 - Gyártás éve

CZ Legenda:

1 - data výrobce 2 - značka CE a symbol směrnice WEEE 3 - typové / kódové / výrobní číslo 4 - průtok vzduchu v (l/min) a (cfm = ft3/min) 5 - průtok kompresoru vzduchu v (l/min) a (cfm = ft3/min) 6 - maximální provozní tlak (bar a PSI = libry na čtvereční palec),

kapacita zásobníku (l), otáčky za minutu (ot/min), hmotnost (kg)

7 - zaručená hladina akustického výkonu v dB(A)

naměřená hladina akustického výkonu v dB(A)

8 - elektrické údaje: napětí (V), frekvence (Hz), absorpce (A), výkon

v (kW) a (HP) 9 - činitel využití 10 - prohlášení o původu 11 - rok produkce / výroby

SK Legenda:

1 - údaje výrobcu 2 - značka CE a symbol smernice WEEE 3 - typové / kódové / výrobné číslo 4 - prietok vzduchu v (l/min) a (cfm = ft3/min) 5 - prietok kompresora vzduchu v (l/min) a (cfm = ft3/min)

maximálny prevádzkový tlak (bar a PSI = libry na štvorcový palec),

6 -

kapacita zásobníka (l), otáčky za minútu (ot/min), hmotnosť (kg) 7 - zaručená hladina akustického výkonu v dB(A)

nameraná hladina akustického výkonu v dB(A) 8 - elektrické údaje: napätie (V), frekvencia (Hz), absorpcia (A),

výkon v (kW) a (HP) 9 - činiteľ využitia 10 - vyhlásenie o pôvode 11 - rok produkcie / výroby

RU Обозначения:

1 - Данные изготовителя 2 - Маркировка CE и символ RAEE 3 - Модель / Код / Серийный номер 4 - Всасываемый воздух, замеренный в (л/мин.) и (куб.фт./мин.) 5 - Воздух, подаваемый из компрессора, замеренный в (л/мин.)

и (куб.фт./мин.) 6 - Максимальное рабочее давление (бар и фунт.на кв.дюйм),

емкость бака (л), обороты в минуту (об.мин.), вес (кг) 7 - Гарантированный уровень звуковой мощности дБ(A)

Замеренный уровень звуковой мощности дБ(A) 8 - Электрические характеристики: напряжение питания (В),

частота (Гц), потребленный ток (A), мощность в (кВт) и (л.с.) 9 - Коэффициент эксплуатации 10 - Заявление о происхождении 11 - Год выпуска/производства

NO Tegnforklaring:

1 - Produsentens data

2 - CE-merke og RAEE-symbol 3 - Modell / Kode / Registreringsnummer

4 - Oppsugd luft målt i (l/min) og (cfm) 5 - Luft som returnerer fra kompressoren målt i (l/min) og (cfm) 6 - Maksimalt trykk ved drift (bar og PSI), tankens kapasitet (l),

omganger per minutt (RPM), vekt (kg) 7 - Garantert lydstyrkenivå målt i dB(A)

Målt lydstyrkenivå i dB(A) 8 - Elektriske data: Spenning i forsyningen (V), frekvens (Hz),

strømstyrke (A), effekt i (kW) og (HP)

9 - Driftsfaktor

10 - Opprinnelseserklæring 11 - Produksjonsår/fabrikasjonsår

TR Lejant:

1 - İmalatçı bilgileri 2 - CE işareti ve WEEE sembolü 3 - Tip / Kod / Seri Numarası 4 - (l/dak) ve (cfm) cinsinden ifade edilen hava yer değişimi 5 - (l/dak) ve (cfm) cinsinden ifade edilen, kompresör tarafından

dağıtılan hava 6 - Maksimum işletme basıncı (bar ve PSI), depo kapasitesi (l),

dakikada devir (RPM), ağırlık (kg) 7 - dB(A) cinsinden garanti edilen ses gücü seviyesi

dB(A) olarak ölçülen ses gücü seviyesi 8 - Elektrikle ilgili bilgiler: gerilim (V), frekans (Hz), soğurma (A) ve

(kW) ile (HP) cinsinden güç

9 - Görev çevrimi

10 - Menşe beyanı 11 - Üretim/imalat yılı

Page 10

RO Legendă:

1 - Datele producătorului 2 - Marcă CE şi simbol DEEE 3 - Model / Cod / Număr de serie 4 - Admisie de aer măsurată în (l/min) şi (cfm) 5 - Aer emis de compresor măsurat în (l/min) şi (cfm) 6 - Presiune maximă de lucru (bar şi PSI), capacitatea rezervorului

(l), rotaţii pe minut (RPM), greutate (kg)

7 - Nivel de putere acustică garantat în dB(A)

Nivel de putere acustică măsurat în dB(A)

8 - Date electrice: tensiune de alimentare (V), frecvenţă (Hz), curent

absorbit (A), putere în (kW) şi (HP)

9 - Factor de serviciu

10 - Declaraţia de origine 11 - An de producţie/fabricaţie

BG Легенда:

1 - Данни за производителя 2 - СЕ знак и символ за ЕС отпадък 3 - Модел/шифър/сериен номер 4 - Количество всмукан въздух, измерено в (l/min) иi (cfm)

(кубични фута за минута)

5 - Въздух от компресора, измерен в (l/min) и (cfm) (кубични

фута за минута)

6 - Максимално работно налягане (бар и ПСЛ), обем на

резервоара (л), брой обороти в минута(РПМ), тегло (кг)

7 - Гарантирано ниво на акустична мощност в db (A)

Измерено ниво на звукова мощност в dB(A)

8 - Електрически данни: захранващо напрежение (V), честота

(Hz), консумиран ток (A), мощност (кWт) (HP) 9 - Сервизен фактор 10 - Декларация за произход 11 - Година на производство

RS Legenda:

1 - Podaci o proizvođaču

2 - CE oznaka i simbol za EE otpad 3 - Model / Šifra / Serijski broj

4 - Količina usisanog vazduha izmerena u (l/min) i (cfm) (kubna

stopa u minuti) 5 -

Vazduh iz kompresora izmeren u (l/min) i (cfm) (kubna stopa u minuti) 6 - Maksimalni radni pritisak (bar i PSI), zapremnina spremnika (l),

broj obrtaja u minuti (RPM), težina (kg) 7 - Garantovani nivo jačine zvuka u dB(A)

Izmereni nivo zvučne snage u dB(A) 8 - Električni podaci: napon napajanja (V), frekvencija (Hz),

apsorbovana struja (A), snaga u (kW) i (HP)

9 - Servisni faktor

10 - Izjava o poreklu 11 - Godina proizvodnje

LT Paaiškinimai:

1 - Gamintojo duomenys 2 - Ženklas CE ir simbolis RAEE

3 - Modelis / Kodas / Serijos numeris

4 - Įsiurbiamas oras, matuojamas (l/min) ir (cfm) 5 - Kompresoriaus gaminamas oras, matuojamas (l/min) ir (cfm) 6 - Maksimalus darbo slėgis (bar ir PSI), rezervuaro talpa (l),

apsukos per minutę (RPM), masė (kg) 7 - Patvirtinta garso galia dB(A)

Išmatuotas garso lygis, išreikštas dB(A) 8 - Elektros duomenys: maitinimo įtampa (V), dažnis (Hz),

sunaudojama srovė (A), galia (kW) ir (AJ)

9 - Galios faktorius

10 - Kilmės deklaracija 11 - Gamybos/surinkimo metai

EE Legend:

1 - Tootja andmed 2 - CE-märk ja WEEE direktiivi sümbol 3 - Tüüp/kood/seerianumber 4 - Õhumaht ühikutes (l/min) ja (cfm (kuupjalga minutis)) 5 -

Kompressori töömaht ühikutes (l/min) ja (cfm (kuupjalga minutis)) 6 - Maksimaalne töörõhk (baari ja PSI (naela ruuttolli kohta)), paagi

maht (l), pööret minutis (p/min), mass (kg) 7 - Garanteeritud helirõhu tase (dB(A))

Mõõdetud müratase (dB(A)) 8 - Elektriandmed: pinge (V), sagedus (Hz), neeldumine (A),

võimsus ühikutes (kW) ja (hj) 9 - Käidutsükkel 10 - Päritoludeklaratsioon 11 - Tootmisaasta

LV Apzīmējumi:

1 - Ražotāja dati 2 - CE marķējums un EEIA simbols 3 - Modelis / kods / sērijas numurs 4 - Gaisa ieplūde (l/min) un (cfm) vienībās 5 - Gaisa padeve (l/min) un (cfm) vienībās 6 - Maksimālais darba spiediens (bar un PSI), tvertnes tilpums (l),

apgriezieni minūtē (RPM), svars (kg)

7 - Garantētais skaņas intensitātes līmenis, dB(A)

Izmērītais skaņas intensitātes līmenis dB(A) vienībās

8 - Elektriskie dati: barošanas spriegums (V), frekvence (Hz),

patērējamā strāva (A), jauda (kW) un (HP) 9 - Ekspluatācijas koeficients 10 - Izcelsmes deklarācija 11 - Ražošanas gads

Page 11

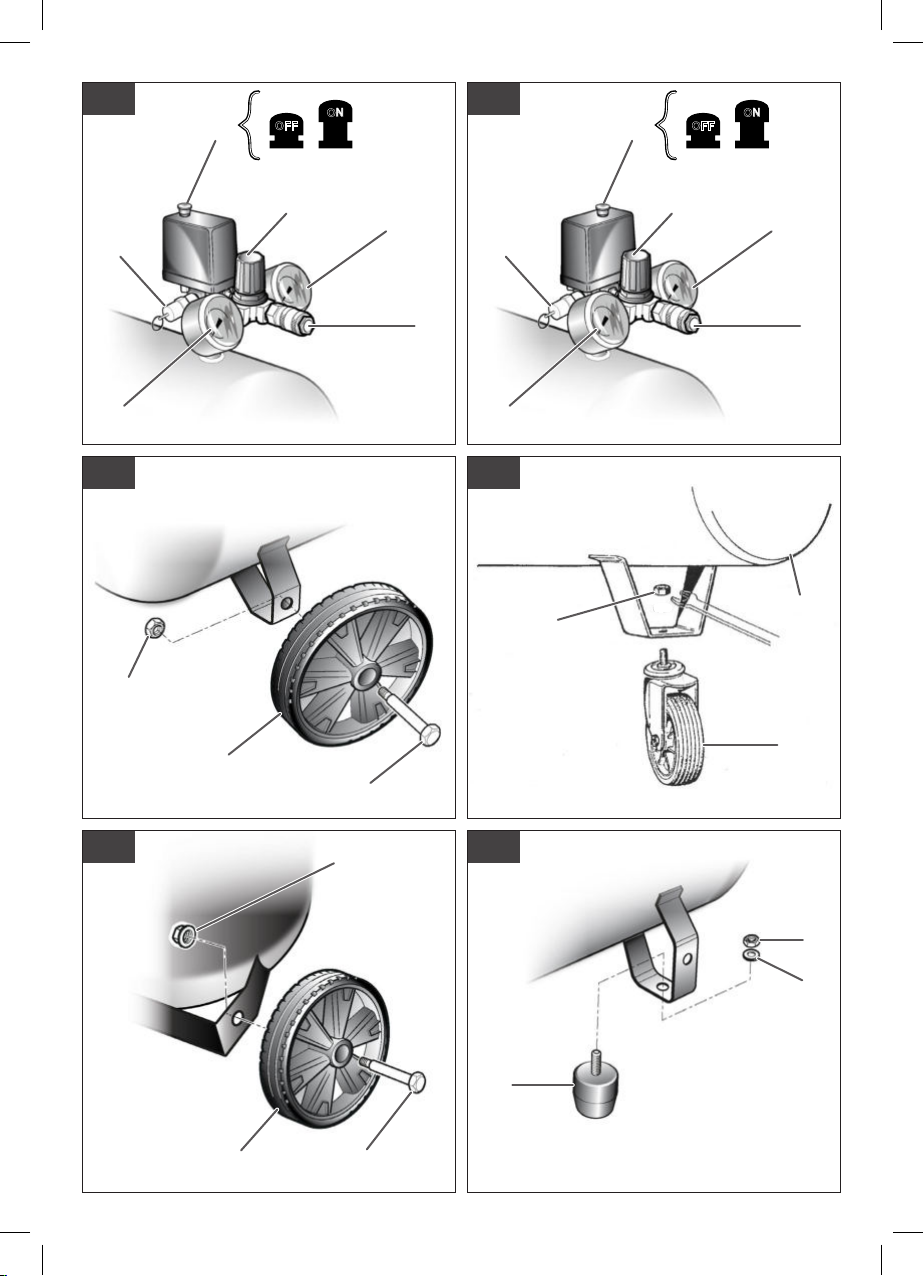

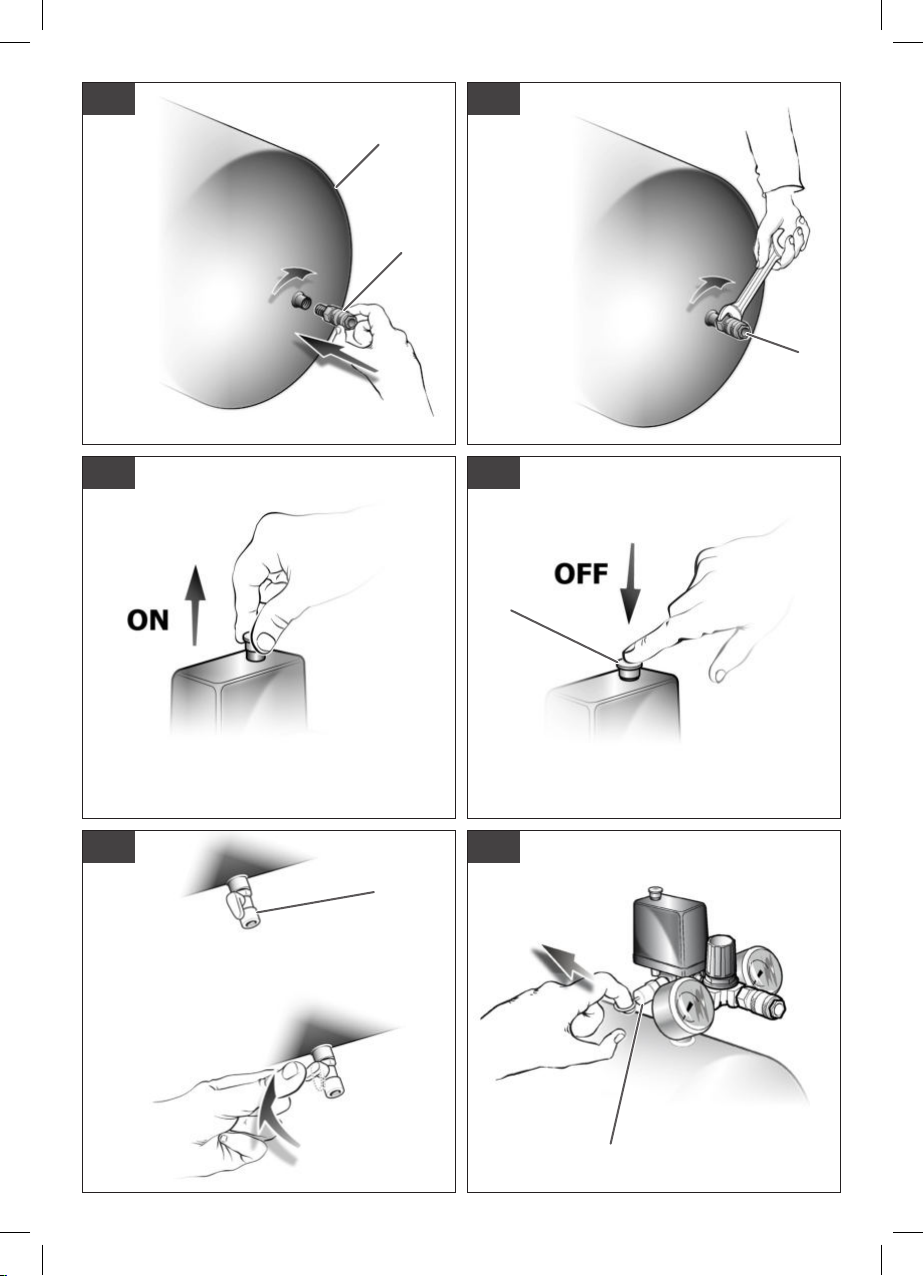

1a 1b

8 8

OFF

7 7

12 12

10 10

5 5

6 6

3 14

15 16

Page 12

4 16 14

Page 13

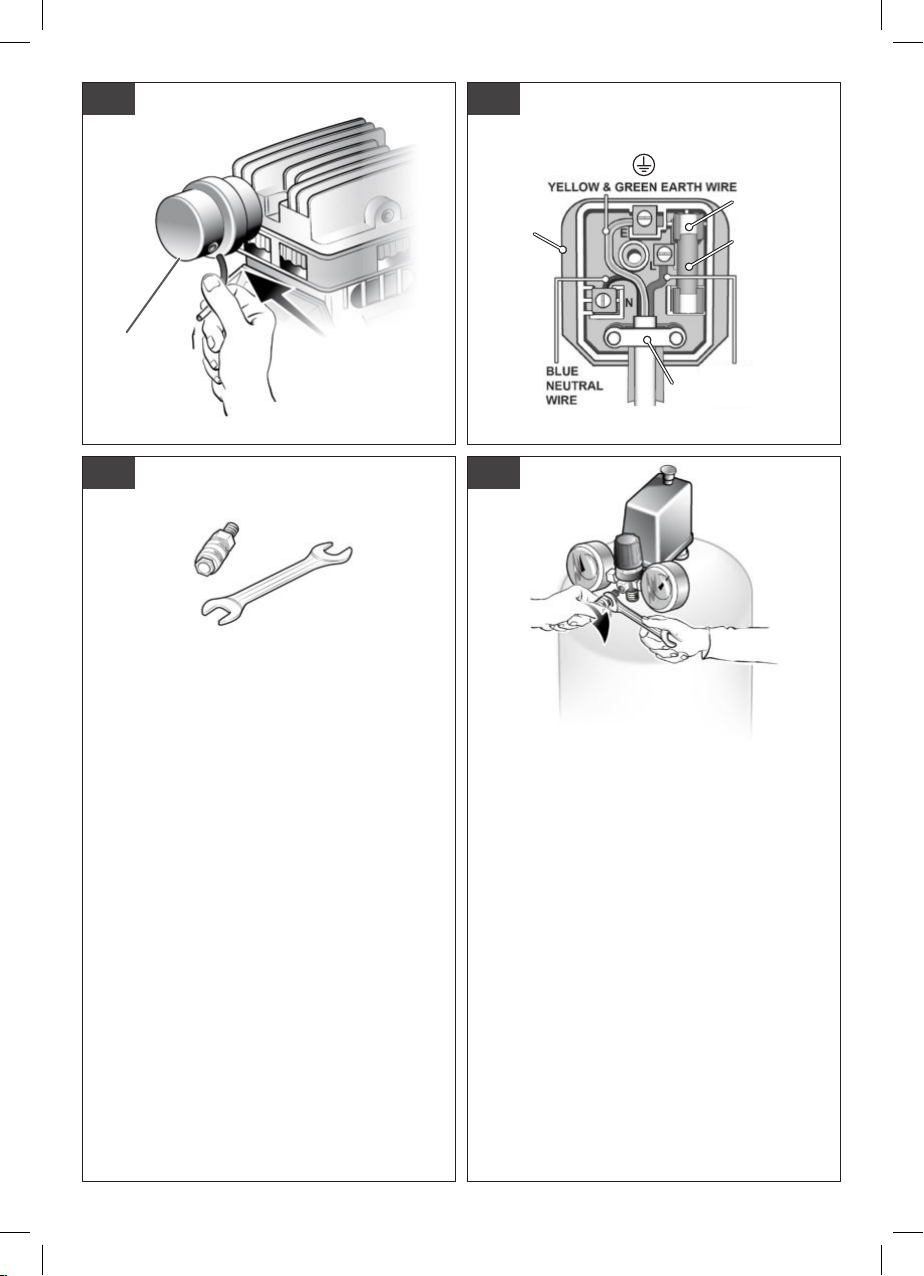

EARTH

(IT) Chiave non inclusa.

(GB) Wrench not included.

(FR) Clé non fournie.

(DE) Schraubenschlüssel nicht im Lieferumfang

enthalten.

(ES) Llave no suministrada.

(PT) Chave não fornecida.

(NL) Sleutel niet inbegrepen.

(DK) Ikke medfølgende nøgle.

(SE) Nyckel medföljer ej.

(FI) Avain ei sisälly pakkaukseen.

(GR) Το κλειδί δεν περιλαμβάνεται.

(PL) Klucz nie stanowi części zestawu.

(HR) Ključ nije uključen.

(SI) Ključ ni priložen.

(HU) A kulcsot a készlet nem tartalmazza.

(CZ) Klíč není součástí dodávky.

(SK) Kľúč nie je súčasťou dodávky.

(RU) Гаечный ключ в комплект не входит.

(NO) Skrunøkkel følger ikke med.

(TR) İngiliz anahtarı dahil değildir.

(RO) Cheia fixă nu este inclusă.

(BG) Гаечният ключ не е включен в комплекта.

(RS) Ključ nije uključen.

(LT) Veržliarakčio komplekte nėra.

(EE) Mutrivõtit pole kaasas.

(LV) Uzgriežņu atslēga nav iekļauta.

Cord

grip

BS1362 APPROVED FUSE

FUSE (13 amp)

BROWN

LIVE

WIRE

BS1363/A APPROVED 3 PIN PLUG

(IT) Attenzione – Non stringere troppo.

(GB) Caution – Do not over tighten.

(FR) Attention – Ne pas trop serrer. (DE) Achtung – Nicht zu fest anziehen. (ES) Atención – No apretar demasiado. (PT) Atenção – Não aperte demasiado.

(NL) Voorzichtig – Niet te strak aanhalen.

(DK) Giv agt – Undgå overdreven stramning.

(SE) Se upp – Dra inte åt för hårt.

(FI) Huomio – Ei saa kiristää liikaa.

(GR) Προσοχή – Αποφύγετε το υπερβολικό σφίξιμο.

(PL) Uwaga – nie dokręcać zbyt mocno. (HR) Oprez – nemojte previse zategnuti.

(SI) Previdno – N preveč zategniti.

(HU) Vigyázat – Ne húzza túl a csavart!

(CZ) Pozor – Neutahujte závit nadměrně.

(SK) Pozor – Neuťahujte závit nadmerne.

(RU) Соблюдать осторожность – Не перетягивать.

(NO) Forsiktig – Ikke stram for hardt til.

(TR) Dikkat – Aşırı sıkmayın.

(RO) Atenţie – Nu strângeţi excesiv.

(BG) Внимание – Не пренатягайте!

(RS) Oprez – nemojte prejako stegnuti.

(EE) Ettevaatust – mitte kinnitada liiga tugevasti.

(LT) Atsargiai – neperveržkite.

(LV) Uzmanību - nepievelciet par ciešu.

Page 14

Open

Closed

Page 15

Conservare questo manuale d’istruzioni per poterlo consultare in futuro.

1. PRECAUZIONI D’USO

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta, posizionata sul compressore, meno 20 dB.

COSE DA FARE

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di

polveri, acidi, vapori, gas esplosivi o inammabili.

● Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.

● Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore durante le

operazioni di verniciatura, indicano una distanza troppo ravvicinata.

● Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.

● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5 mm².

● Si sconsiglia l’uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

● Usare sempre e soltanto l’interruttore I/O per spegnere il compressore.

● Usare sempre e solo la maniglia per spostare il compressore.

● Il compressore in funzione deve essere sistemato su un appoggio stabile ed orizzontale.

COSE DA NON FARE

● Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto).

● Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso.

● Non usare l’apparecchio a piedi nudi o con mani e piedi bagnati.

● Non tirare il cavo di alimentazione per staccare la spina dalla presa o per spostare il compressore.

● Non lasciare esposto l’apparecchio agli agenti atmosferici.

● Non trasportare il compressore con il serbatoio in

pressione.

● Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlo completamente.

● Non permettere l’uso del compressore a persone inesperte. Tenere lontano dall’area di lavoro bambini e animali.

● L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza.

● I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

● Non posizionare oggetti inammabili o oggetti in Nylon® e stoffa vicino e/o sul compressore

● Non pulire la macchina con liquidi inammabili o solventi. Impiegare solamente un panno umido assicurandosi di

avere scollegato la spina dalla presa elettrica.

● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessun altro tipo di gas.

● L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o

ospedaliero se non dopo particolari trattamenti e non può

essere utilizzata per riempire bombole da immersione.

● Prestare attenzione al lavoro che si sta eseguendo. Usare buonsenso. Non salire mai sul compressore. Non permettere al compressore di funzionare incustodito.

COSE DA SAPERE

● Questo compressore è costruito per funzionare con un rapporto di intermittenza specicato sulla targhetta

dati tecnici, (ad esempio S3 50 % signica 5 minuti di lavoro e 5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse vericare, interverrebbe la protezione termica di

cui il motore è dotato interrompendo automaticamente la

corrente elettrica quando la temperatura è troppo elevata.

Al ritorno delle condizioni normali di temperatura il motore

si riavvia automaticamente.

● Il compressore è provvisto di un pressostato dotato di una valvolina di scarico aria a chiusura ritardata che

facilita l’avviamento del motore e pertanto è normale, a serbatoio vuoto, l’uscita di un sofo d’aria dalla medesima per qualche secondo.

● Tutti i compressori sono dotati di una valvola di sicurezza che interviene in caso di irregolare funzionamento del

pressostato garantendo la sicurezza della macchina.

La valvola di sicurezza serve per evitare la

sovrapressurizzazione dei serbatoi d’aria. Questa valvola

viene preimpostata in fabbrica e non entra in funzione

nché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare questo dispositivo di sicurezza.

Eventuali modiche della valvola possono causare

lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato.

● La tacca rossa del manometro si riferisce alla pressione massima di esercizio del serbatoio. Non si riferisce alla pressione regolata.

● Durante l’operazione di montaggio di un utensile è tassativa l’interruzione del usso d’aria in uscita.

● L’utilizzo dell’aria compressa nei diversi usi previsti (gonaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta

Page 16

la conoscenza ed il rispetto delle norme previste nei

singoli casi.

● Vericare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano

compatibili con la pressione impostata sul regolatore

di pressione e con la quantità di aria erogata dal compressore.

● Le prestazioni del compressore sono garantite per un funzionamento tra 0 e 1000 metri sul livello del mare.

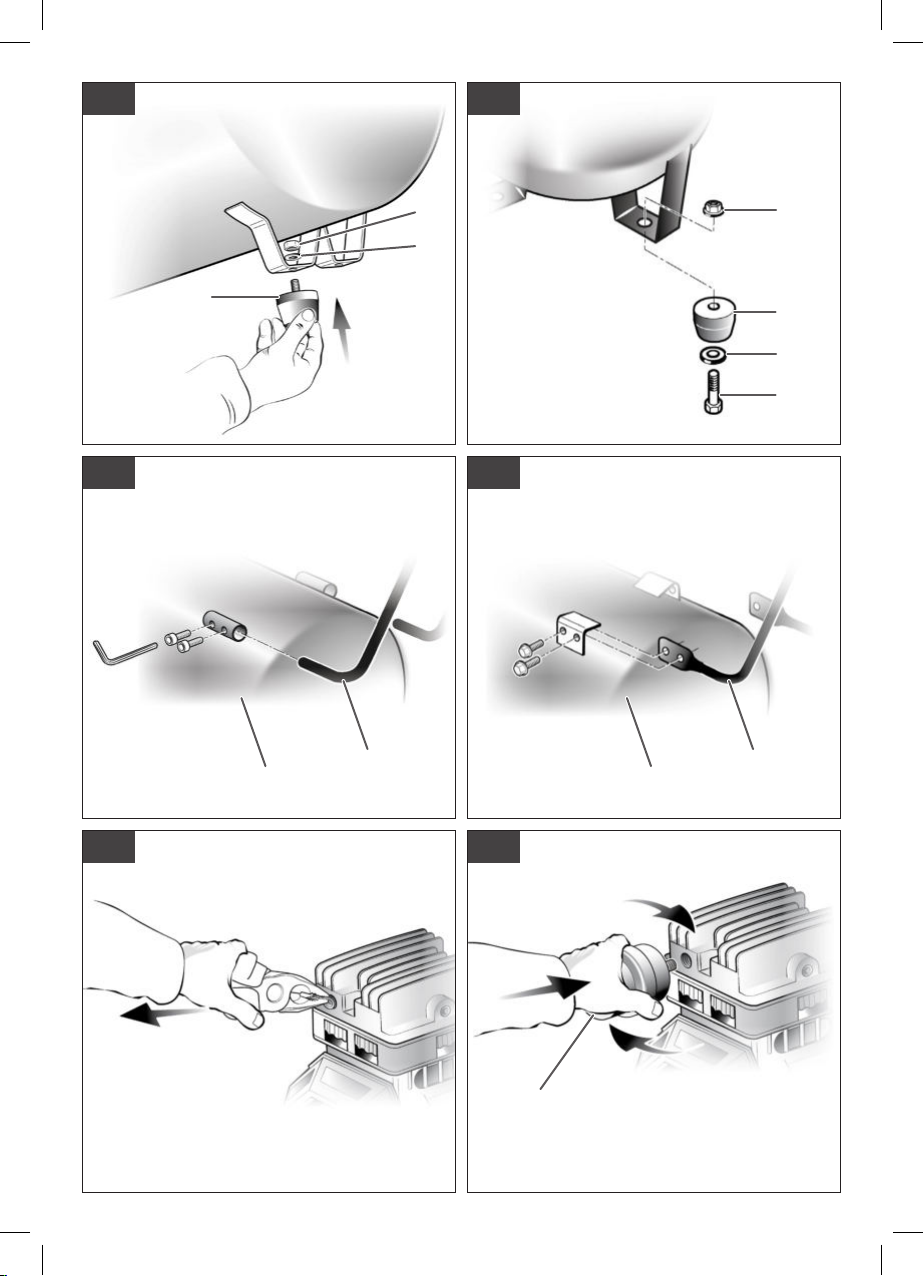

2. DESCRIZIONE

DELL'APPARECCHIO (Fig. 1 - 11)

1. Filtro dell’aria di aspirazione

2. Serbatoio aria

3. Ruota

4. Piedino di appoggio

5. Accoppiamento rapido (aria compressa regolata)

6. Manometro (pressione impostata tramite il regolatore)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura/maniglia di trasporto

10. Valvola di sicurezza

11. Rubinetto spurgo condensa serbatoio

12. Manometro (indica la pressione del serbatoio)

13. Raccordo rapido (aria compressa non regolata)

14. Vite

15. Dado

16. Rondella

3. CONTENUTO DELLA CONFEZIONE

● Compressore d'aria

● Filtro aria

● Tubicino di aspirazione

● Manuale istruzioni e altri documenti

4. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per

utensili azionati con aria compressa.

Tenere presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, che eventualmente ne dovessero risultare.

AVVERTENZE SUL COLLOCAMENTO

● Vericare che l'apparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla consegna del compressore.

● Il collocamento del compressore dovrebbe avvenire vicino all’utilizzatore.

● Sono da evitare lunghe condutture dell'aria e lunghi cavi

● Vericare che l'aria assorbita sia asciutta e senza polvere.

● Non collocare il compressore in una stanza umida o

● Il compressore deve essere usato soltanto in luoghi

● Il compressore è adatto per l'uso in luoghi asciutti. L'uso

6. MONTAGGIO E MESSA IN

Prima della messa in esercizio montare assolutamente l'apparecchio in modo completo!

6.1 Montaggio del kit ruote

Se fornito, il kit ruote deve essere montato come illustrato in gura 2.

6.2 Montaggio del/i piedino/i di appoggio

Se forniti, i piedini di appoggio (in gomma) devono essere montati come illustrato in gura 3.

6.3 Montaggio della maniglia di trasporto

Avvitare la maniglia di trasporto al compressore come

mostrato in gura 4.

6.4 Montaggio del ltro aria

Togliere il tappo di trasporto con un cacciavite o utensile

simile e avvitare saldamente all’apparecchio il ltro dell’aria (rif. 1) (Fig. 5a-5b). Se fornito, inserire il tubicino di aspirazione nel coperchio del ltro (Fig. 5c).

6.5 Montaggio dell’attacco rapido (se non

Avvitare l’attacco rapido per la pressione regolata, sul raccordo di uscita, come illustrato nelle gure 6a e 6b.

6.6 Montaggio dell’attacco rapido per la

Avvitare l’attacco rapido per la pressione non regolata del serbatoio (rif. 13), al serbatoio a pressione (rif. 2) come mostrato nelle gure 7a e 7b.

di collegamento (cavi di prolunga).

bagnata.

adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inammabili.

non è concesso nelle zone dove si lavora con spruzzi

d'acqua.

FUNZIONE

Attenzione!

(per i modelli che lo prevedono)

già assemblato)

pressione del serbatoio (per i modelli che lo prevedono)

Page 17

6.7 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione

con spina con messa a terra. Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. Prima

della messa in esercizio fare attenzione che la tensione

di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. Assicurarsi che l'interruttore ON/OFF non sia in posizione I (ON). I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5°C l'avvio del motore può essere più difcile.

7. PULIZIA E MANUTENZIONE

Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente.

Attendere no a quando il compressore si sia

completamente raffreddato! Pericolo di ustioni!

Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

7.1 Pulizia

6.8 Interruttore ON/OFF (Fig. 8-9)

Il compressore viene avviato tirando il pulsante (rif. 8) in

posizione I (ON). Per disinserire il compressore si deve premere il pulsante

(rif. 8) in posizione O (OFF).

● Tenere i dispositivi di protezione il più possibile liberi da

● Consigliamo di pulire l'apparecchio subito dopo averlo

● Non usare detergenti o solventi perché questi

6.9 Impostazione della pressione

● Con il regolatore della pressione (rif. 7) si può impostare la pressione sul manometro (rif. 6).

● La pressione impostata può essere prelevata sull'accoppiamento rapido (rif. 5).

6.10 Regolazione del pressostato

Il pressostato è stato regolato nello stabilimento.

● Raggiunto il valore di taratura superiore (impostato dal costruttore in fase di collaudo) il compressore si ferma.

Utilizzando aria, il compressore riparte automaticamente

quando viene raggiunto il valore di taratura inferiore.

● Il compressore continua a funzionare con questo ciclo in automatico no a quando non si interviene sull'interruttore I/O.

● Il tubo di prolunga e gli utensili pneumatici devono

7.2 Acqua di condensa (Fig. 10)

L’acqua di condensa deve essere scaricata ogni giorno aprendo la valvola di scarico (rif. 11) (sulla parte inferiore del serbatoio a pressione).

1. Vericare che il compressore sia spento (OFF).

2. Tenendolo per la maniglia, inclinare il compressore

3. Aprire la valvola di scarico.

4. Mantenere il compressore inclinato no a che tutta la

5. Chiudere la valvola di scarico.

Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

Attenzione!

polvere e sporco. Stronare l'apparecchio con un panno pulito o sofarlo con l'aria compressa a pressione bassa.

usato.

ultimi potrebbero danneggiare le parti in plastica

dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.

essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

verso la valvola di scarico in modo che questa si trovi nella posizione più bassa.

l’acqua di condensa sia fuoriuscita dal serbatoio.

Attenzione!

RIEPILOGO INTERVALLI DI MANUTENZIONE

FUNZIONE

Pulizia ltro aspirazione e/o sostituzione dell’elemento ltrante

Scarico condensa serbatoio Quotidianamente e a ne lavoro

DOPO LE PRIME

100 ORE

● ●

OGNI 100 ORE

Page 18

7.3 Valvola di sicurezza (rif. 10)

La valvola di sicurezza è impostata sulla massima

pressione consentita per il serbatoio dell’aria. Non è consentito modicare la regolazione della valvola di sicurezza. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirare brevemente l'anello no a quando si sente l'aria compressa che fuoriesce (Fig. 11). Poi rilasciare di nuovo l'anello.

7.4 Conservazione

Attenzione!

Staccare la spina dalla presa di corrente, satare

l'apparecchio e tutti gli utensili ad aria compressa ad esso collegato e scaricare la condensa. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8. SMALTIMENTO E RICICLAGGIO

Ai sensi della Direttiva 2012/19/UE

relativa allo smaltimento di riuti da

apparecchiature elettriche ed elettroniche (RAEE).

Il simbolo del cassonetto barrato riportato

sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al

trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o

riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative

previste dalla normativa vigente.

9. POSSIBILI ANOMALIE E RELATIVI INTERVENTI AMMESSI

Anomalia Causa Intervento

Il compressore si arresta e riparte

autonomamente dopo qualche minuto.

Il compressore dopo alcuni tentativi

di avviamento si arresta.

Il compressore non si arresta ed

interviene la valvola di sicurezza.

Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia.

Intervento della protezione termica, causa surriscaldamento del motore.

Intervento della protezione termica causa surriscaldamento del motore

(disinserzione della spina durante la marcia, scarsa tensione di alimentazione).

Funzionamento non regolare del compressore o malfunzionamento

del pressostato.

Lasciare raffreddare il compressore. Areare il locale.

Azionare l’interruttore di marcia/ arresto. Areare il locale. Attendere

alcuni minuti ed il compressore si

riavvierà autonomamente.

Staccare la spina e rivolgersi al

centro assistenza.

Garanzia e riparazione.

In caso di merce difettosa o di necessità di parti di ricambio bisognerà rivolgersi al punto vendita presso il quale è stato effettuato l’acquisto.

Page 19

Preserve this handbook for future reference.

1. PRECAUTIONS

An ACOUSTIC PRESSURE value of 4 m. corresponds to the ACOUSTIC POWER value stated on the label located on the compressor, minus 20 dB.

THINGS TO DO

● The compressor must be used in a suitable environment (well ventilated with an ambient temperature of between +5°C and +40°C) and never in places affected by dust, acids, vapors, explosive

or ammable gases.

● Always maintain a safety distance of at least 4 meters between the compressor and the work+ area.

● Any coloring of the belt guards of the compressor during painting operations indicates that the distance is too short.

● Insert the plug of the electric cable in a socket of suitable shape, voltage and frequency complying with current regulations.

● Use extension cables with a maximum length of 5 meters and of suitable cross-section.

● The use of extension cables of different length and also of adapters and multiple sockets should be avoided.

● Always use the switch I/O to switch off the compressor.

● Always use the handle to move the compressor.

● When operating, the compressor must be placed on a

stable, horizontal surface.

THINGS NOT TO DO

● Never direct the jet of air towards persons, animals or your body. (Always wear safety goggles to protect your eyes against ying objects that may be lifted by the jet of air).

● Never direct the jet of liquids sprayed by tools connected to the compressor towards the compressor.

● Never use the appliance with bare feet or wet hands or feet.

● Never pull the power cable to disconnect the plug from

the socket or to move the compressor.

● Never leave the appliance exposed to adverse weather conditions.

● Never transport the compressor with the receiver under pressure.

● Do not weld or machine the receiver. In the case of faults or rusting, replace the entire receiver.

● Never allow inexperienced persons to use the compressor. Keep children and animals at a distance from the work

area.

● This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge.

● Children should be supervised to ensure that they do not play with the appliance.

● Do not position ammable or Nylon®/fabric objects closed to and/or on the compressor.

The safety valve is set to avoid over-pressurization of

Any adjustments to this valve could cause serious injury.

● Never clean the compressor with ammable liquids or solvents. Check that you have unplugged the compressor and clean with a damp cloth only.

● The compressor must be used only for air compression. Do not use the compressor for any other type of gas.

● The compressed air produced by the compressor cannot not be used for pharmaceutical, food or medical purposes

except after particular treatments and cannot be used to

ll the air bottles of scuba divers.

● Pay attention to the work being carried out. Use common sense. Do not stand on the compressor. Do not allow the compressor to operate unattended.

THINGS YOU SHOULD KNOW

● To avoid overheating of the electric motor, this compressor is designed for intermittent operation as indicated on the technical dataplate (for example,

S3 50 % means 5 minutes ON, 5 minutes OFF). In the case of overheating, the thermal cutout of the motor trips,

automatically cutting off the power when the temperature

is too high. The motor restarts automatically when normal temperature conditions are restored.

● The compressor is equipped with a pressure switch equipped with a delayed air discharge valve which

facilitates starting the engine and therefore air will be

vented from it, when the tank is empty, for a few seconds.

● All the compressors are tted with a safety valve that is tripped in the case of malfunctioning of the pressure

switch in order to assure machine safety.

the air tanks. This valve is factory pre-set and will not function unless tank pressure reaches this pressure. Do not attempt to adjust or eliminate this safety device.

If this device requires service or maintenance, see an Authorized Service Center.

● The red notch on the pressure gauge refers to the maximum operating pressure of the tank. It does not refer to the adjusted pressure.

● When tting a tool, the ow of air in output must be switched off.

● When using compressed air, you must know and comply with the safety precautions to be adopted for each type of

application (ination, pneumatic tools, painting, washing with water-based detergents only, etc.).

● Please check that the air consumption and the maximum working pressure of the pneumatic tool and connection

pipes (with the compressor) to be used, are compatible

with the pressure set on the pressure regulator and with

the amount of air supplied by the compressor.

● The compressor's performance is guaranteed for operation between 0 and 1000 meters above the sea level.

Page 20

2. LAYOUT (Fig. 1 - 11)

1. Intake air lter

2. Pressure vessel

3. Wheel

4. Supporting rubber foot

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the preset pressure by means of the pressure regulator)

7. Pressure regulator

8. I/O switch (ON/OFF)

9. Transportation handle

10. Safety valve

11. Drain valve

12. Pressure gauge (for reading the tank pressure)

13. Quick-lock coupling (unregulated compressed air)

14. Screw

15. Nut

16. Washer

3. PACKAGING CONTENTS LIST

● Air compressor

● Air lter

● Suction tube

● Instruction manual and other documents

4. SCOPE OF USE

The compressor is designed for generating compressed

air for tools operated by compressed air. Please note that our equipment has not been designed for use

in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user/

operator and not the manufacturer will be liable for any

damage or injuries of any kind caused as a result of this.

5. POINTS TO NOTE WHEN SETTING

UP THE COMPRESSOR

● Examine the machine for signs of transit damage. Report any damage immediately to the company which delivered

the compressor.

● The compressor should be set up near the working consumer.

● Avoid long air lines and long supply lines (extensions).

● Make sure the intake air is dry and dust-free.

● Do not set up the compressor in damp or wet rooms.

● The compressor may only be used in suitable rooms (with

good ventilation and an ambient temperature from +5°C to +40°C). There must be no dust, acids, vapors, explosive gases or inammable gases in the room.

● The compressor is designed to be used in dry rooms. It is prohibited to use the compressor in areas where work

is conducted with sprayed water.

6. ASSEMBLY AND STARTING

Warning!

You must fully assemble the appliance before using it

for the rst time.

6.1 Fitting the wheel kit

If provided, the wheel kit must be installed as shown in gure 2.

6.2 Fitting the supporting feet

If provided, the rubber feet must be tted as shown in gure 3.

6.3 Fitting the transport handle (for models envisaging this)

Screw the transport handle to the compressor as shown

in gure 4.

6.4 Fitting the air lter

Remove the transportation stop with a screwdriver or

similar and screw the air lter (ref. 1) securely to the equipment (Fig. 5a-5b). If supplied, insert the suction tube inside the lter cover (Fig. 5c).

6.5 Assembling the quick coupler (if not already assembled)

Tighten the quick coupler for regulated pressure to the coupling on the outlet as shown in gures 6a and 6b.

6.6 Fitting the quick-lock coupling for tank pressure (for models envisaging this)

Screw the quick-lock coupling for unregulated tank pressure (ref. 13) to the pressure vessel (ref. 2) as shown in Figures 7a and 7b.

6.7 Voltage

The compressor is equipped with a mains cable with shock-proof plug. Insert the plug of the electric cable in a socket of suitable shape, voltage and frequency complying with current regulations. Before you use the machine, make sure that the mains voltage complies with the specications on the rating plate. Make sure that the ON/OFF switch is not in the I (ON) position. Long supply cables, extensions, cable reels etc. cause a drop in voltage and can impede motor start-up. In the case of low temperatures below +5°C, motor start-up is jeopardized as a result of stiffness.

6.7.1 Connection of the mains plug (electrical

information for the BS plug)

Important!

The wires in the mains lead tted to this product are coloured in accordance with the code shown in g. 12.

● The 3 pin plug must comply to BS1363/A.

● Fuse must comply to BS1362.

Page 21

If for any reason the 13 amp plug tted to this product requires replacement it must be wired in accordance with

the following instruction:

Do not connect the brown (live) or blue (neutral) to the earth pin marked ‘E’

Connect the Blue wire to the terminal marked Neutral (N). Connect the Brown wire to the terminal marked Live (L).

Connect the Yellow & Green wire to the terminal marked

Earth (E). Ensure that the outer insulation is gripped by the

cord grip and that the wires are not trapped when replacing

the plug cover. The mains lead on this product is tted with a 13 amp (BS1363/A) plug. A 13 amp (BS1362) fuse must be tted in the plug.

If in doubt consult a qualied electrician.

There are no user serviceable parts inside this product

except those referred to in the manual. Always refer servicing to qualied service personnel. Never remove any part of the casing unless qualied to do so; this unit contains dangerous voltages.

on the 3 pin plug.

When air is used, the compressor restarts automatically

● The compressor continues to operate according to this

7. CLEANING AND MAINTENANCE

Pull the power plug before doing any cleaning and maintenance work on the appliance.

Wait until the compressor has completely cooled down. Risk of burns!

Always depressurize the tank before carrying out any cleaning and maintenance work.

7.1 Cleaning

● Keep the safety devices free of dirt and dust as far as

Warning!

For your protection if this product is to be used outdoors it

should not be exposed to rain or used in damp locations. Do not place the product on damp surfaces, use a workbench if available. For added protection use a suitable residual current device (R.C.D.) at the socket outlet.

Note: If the mains cable requires replacing it must be

replaced with an identical one and tted by a qualied person.

● We recommend that you clean the appliance immediately

● Do not use cleaning agents or solvents; these may be

● You must disconnect the hose and any pneumatic tools

7.2 Condensation water (Fig. 10)

6.8 I/O switch (On/Off) (Fig. 8-9)

To switch on the compressor, pull out the knob (ref. 8) to position I (ON). To switch off the compressor, press the knob (ref. 8) in again to position O (OFF).

6.9 Adjusting the pressure

● You can adjust the pressure on the pressure gauge (ref.

6) using the pressure regulator (ref. 7).

● The set pressure can be taken from the quicklock coupling (ref. 5).

6.10 Setting the pressure switch

The pressure switch is set at the factory.

● When the upper calibration value (set by the manufacturer) has been reached, the compressor stops.

The condensation water must be drained off each day

by opening the drain valve (ref. 11) (on the bottom of the pressure vessel).

1. Verify that the compressor is turned Off.

2. Holding the handle, tilt the compressor toward the

3. Open gently the drain valve.

4. Keep the compressor tilted until all moisture has been

5. Close the drain valve.

Dispose of the condensation water in an environmentally compatible manner at the appropriate collection point.

when the lower calibration value is reached.

automatic cycle until the I/O switch is turned.

Warning!

possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure.

after you use it.

aggressive to the plastic parts in the appliance. Ensure that no water can get into the interior of the appliance.

from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

drain valve so that it’s set in a lower position.

removed.

Warning!

G B

MAINTENANCE RESUMPTIVE TABLE

FUNCTION

Cleaning of intake lter and/or substitution of ltering element

Draining tank condensate Daily and at the end of work

AFTER THE FIRST

100 HOURS

● ●

EVERY 100 HOURS

Page 22

7.3 Safety valve (ref. 10)

The safety valve has been set for the highest permitted

pressure of the pressure vessel. It is prohibited to adjust

the safety valve. Actuate the safety valve from time to time to ensure that it works when required. Pull the ring with sufcient force until you can hear the compressed air being released (Fig. 11). Then release the ring again.

7.4 Storage

Warning!

Disconnect the plug from the socket, vent the appliance and tools connected to it and empty the condensate. Switch off the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

Warning!

Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

8. DISPOSAL AND RECYCLING

Pursuant to Directive 2012/19/EU on

waste electrical and electronic equipment (WEEE).

The symbol carrying a crossed-out refuse container

depicted on any equipment or the relative packaging means that, at the end of its useful life, said product must be disposed of separately from other waste. The user must therefore take said equipment to the

centres specialising in differentiated refuse collection of

electric and electronic equipment or alternatively return

it to the reseller when purchasing a new similar piece of

equipment. Thanks to differentiated refuse collection, discarded equipment can be sent to be recycled, treated and disposed of in an environmentally-friendly manner; this helps

avoiding possible negative effects on the environment and on health and promotes the re-employment and/or

recycling of the equipment’s materials.

Any unauthorised disposal of the product by the user will

result in the application of the nes provided for by the regulations in force.

9. POSSIBLE FAULTS AND RELATED PERMITTED REMEDIES

Fault Cause Remedy

The compressor stops and restarts

automatically after a few minutes. After a few attempts to restart, the

compressor stops.

The compressor does not stop and

the safety valve is tripped.

Any other type of operation must be carried out by authorized Service Centers, requesting original parts. Tampering with the machine may impair its safety and in any case make the warranty null and void.

Tripping of the thermal cutout due to

overheating of the motor.

Tripping of the thermal cutout due to

overheating of the motor (removal

of the plug with the compressor

running, low power voltage).

Irregular compressor operation or

pressure switch malfunction.

Allow the compressor to cool down. Ventilate the work area.

Activate the I/O switch (On/Off). Ventilate the work area. Wait a few minutes. The compressor will restart independently.

Remove the plug and contact the

Service Center.

Warranty and repair.

In the event of defective goods or requirements for spare parts, kindly contact the sales point where you made your purchase.

Page 23

Conserver le présent manuel pour pouvoir le consulter ultérieurement

1. PRECAUTIONS D’UTILISATION

La valeur de PRESSION ACOUSTIQUE mesurée 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l’étiquette, positionnée sur le compresseur, moins de 20 dB.

A FAIRE

● Le compresseur doit être utilisé dans des locaux appropriés (bien ventilés, avec une température ambiante comprise entre +5°C et +40°C) et totalement

exempts de poussières, acides, vapeurs, gaz explosifs ou inammables.

● Toujours respecter une distance de sécurité d’au moins 3 mètres entre le compresseur et la zone de travail.

● Les éventuelles pigmentations pouvant apparaître sur la protection en plastique du compresseur pendant des opérations de peinture, indiquent une distance trop réduite.

● Introduire la che du câble électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.

● Utiliser des rallonges du câble électrique d’une longueur maximum de 5 mètres et ayant une section du câble non inférieure à 1,5 mm².

● L’utilisation de rallonges de longueur et section différentes, d’adaptateurs et de prises multiples, est fortement déconseillée.

● Utiliser exclusivement l’interrupteur I/O pour mettre le compresseur hors tension.

● Utiliser exclusivement la poignée pour déplacer le compresseur.

● Lorsqu’il est en marche, le compresseur doit être placé sur un support stable, en position horizontale.

A NE PAS FAIRE

● Ne jamais diriger le jet d’air vers des personnes, des animaux ou vers soi-même (porter des lunettes de protection contre les risques de projections de corps étrangers soulevés par le jet).

● Ne pas diriger vers le compresseur le jet des liquides pulvérisés par des outils branchés sur le compresseur

lui-même.

● Ne pas utiliser l’appareil, les pieds et/ou les mains mouillés.

● Ne pas tirer le câble d’alimentation pour débrancher la che

de la prise électrique ou pour déplacer le compresseur.

● Ne pas laisser l’appareil exposé aux agents atmosphériques.

● Ne pas transporter le compresseur lorsque son réservoir est sous pression.

● Ne pas soumettre le réservoir à des soudures ou à des usinages mécaniques. En cas de défauts ou de corrosion, il faut le remplacer en bloc.

● Interdire l’utilisation du compresseur aux personnes inexpérimentées. Veiller à ce que les enfants et les animaux stationnent loin de la zone de travail de l’appareil.

● Le présent appareil n’est pas apte à être utilisé par tous sujets (y compris les enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de compétences.

● Les enfants doivent être surveillés pour vérier qu’ils ne jouent pas avec l’appareil.

● Ne pas placer des objets inammables ou en Nylon® et tissu à proximité et/ou sur le compresseur.

● Ne pas nettoyer la machine à l’aide de liquides inammables ou de solvants. Utiliser uniquement un chiffon humide, en veillant d’abord à ce que la che soit débranchée de la prise électrique.

● L’utilisation du compresseur est strictement limitée à la compression de l’air. Ne pas utiliser l’appareil avec d’autres types de gaz.

● L’air comprimé produit par cet appareil n’est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier, à moins qu’il ne soit ultérieurement soumis à des traitements particuliers ; de même, il ne peut pas

être utilisé pour remplir les bouteilles utilisées dans la

plongée sous-marine.

● Faire attention au travail qu’on est en train de faire. Utiliser le bon sens. Ne jamais monter sur le compresseur. Ne pas laisser le compresseur fonctionner sans surveillance.

● Ce compresseur a été réalisé pour fonctionner avec

le rapport d’intermittence spécié sur la plaquette

des caractéristiques techniques (par exemple, S3 50 % signie 5 minutes de fonctionnement et 5 minutes d’arrêt), an d’éviter une surchauffe excessive du moteur électrique. Au cas où ce rapport ne serait pas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dès que la température devient trop élevée. Le moteur redémarrera automatiquement

dès le rétablissement des conditions normales de

fonctionnement.

● Le compresseur est équipé d'un pressostat muni d'un clapet d'évacuation d'air à fermeture retardée qui facilite le démarrage du moteur et il est donc normal, lorsque le réservoir est vide, d'y constater la sortie d'un soufe l'air pendant quelques secondes.

● Tous les compresseurs sont pourvus d’un clapet de sécurité qui intervient en cas de fonctionnement irrégulier du pressostat, en garantissant ainsi la sécurité de l’appareil.

La soupape de sécurité est réglée an d’éviter la

surpression des cuves. Cette soupape est réglée en usine et ne fonctionnera que si la pression de la cuve atteint cette valeur. Ne pas essayer de régler ou de neutraliser le dispositif de sécurité. Tout réglage effectué sur cette soupape pourrait causer de graves blessures. Si ce dispositif nécessite des travaux d’entretien, contacter un service après-vente agréé.

F R

CE QU’IL FAUT SAVOIR

Page 24

● Le repère rouge sur le manomètre se réfère à la pression de service maximale du réservoir. Elle ne concerne pas la pression réglée.

● Pendant l’opération de montage d’un outil, la sortie du

débit d’air doit être impérativement coupée.

● L’utilisation de l’air comprimé pour les différentes

utilisations prévues (gonage, outils pneumatiques, peinture, lavage avec des détergents à base aqueuse seulement, etc.), comporte la connaissance et le respect des normes prescrites au cas par cas.

● Vérier que la consommation d’air et la pression maximum d’exercice de l’outil pneumatique et des tuyaux de raccordement (avec le compresseur) à appliquer sont compatibles avec la pression congurée sur le régulateur de pression et avec la quantité d’air distribuée par le compresseur.

● Les performances du compresseur sont garanties pour un fonctionnement entre 0 et 1000 mètres au-dessus du niveau de la mer.

2. DESCRIPTION DE L’APPAREIL

(Fig. 1 - 11)

1. Filtre à air d’aspiration

2. Réservoir à air comprimé

3. Roue

4. Pied en caoutchouc

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (pression réglée lisible)

7. Manostat régulateur

8. Interrupteur Marche/Arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Robinet de vidange de l’eau de condensation du

réservoir

12. Manomètre (pression du réservoir lisible)

13. Accouplement rapide (air comprimé non réglé)

14. Boulon

15. Écrou

16. Nettoyeur

3. CONTENU DE L'EMBALLAGE

● Compresseur d’air

● Filtre à air

● Petit tube d'aspiration

● Manuel d'instructions et autres documents

5. INSTRUCTIONS D’IMPLANTATION

● Vériez que l’appareil n’a pas été endommagé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur.

● Il est recommandable d’installer le compresseur à proximité du consommateur.

● Evitez les tuyaux à air et les câbles d’alimentation (câbles de rallonge) longs.

● Veillez à ce que l’air aspiré soit sec et sans poussière.

● N’installez pas le compresseur dans un local humide

ou détrempé.

● Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inammable.

● Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau.

6. MONTAGE ET MISE EN SERVICE

Montez absolument l’appareil complètement avant de le mettre en service !

6.1 Montage du kit de roues

4. DOMAINE D’APPLICATION

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité sil’ appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

La machine doit exclusivement être employée

conformément à son affectation. Chaque utilisation

allant au-delà de cette affectation est considérée comme

non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Si fourni, le kit de roue doit être installé comme indiqué dans la gure 2.

6.2 Montage des pieds de support

Si fourni, le pied en caoutchouc doit être installé comme indiqué dans la gure 3.

6.3 Montage de la poignée de transport

Vissez la poignée de transport comme indiqué dans la gure 4 sur le compresseur.

6.4 Montage du ltre à air

Supprimez le bouchon de transport à l’aide d’un tournevis ou autre outil du même genre et vissez le ltre à air (1) à fond sur l’appareil (g. 5a-5b). Si fourni, insérer la tuyau d'aspiration dans le couvercle du ltre (Fig. 5c).

Attention !

(pour les modèles le prévoyant)

Page 25

6.5 Montage du raccord rapide (s'il n'est pas déjà assemblé)

Visser le raccord rapide de pression réglée, sur le raccord de sortie comme illustré dans les gures 6a et 6b.

6.6 Montage de l’accouplement rapide pour pression du récipient

7. NETTOYAGE ET ENTRETIEN

Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

(pour les modèles le prévoyant)

Vissez l’accouplement rapide pour la pression non régulée du récipient (référence 13) comme indiqué dans les gures 7a et 7b sur le récipient sous pression (référence 2).

6.7 Raccordement électrique

Le compresseur est équipé d’un câble réseau avec che à contact de protection. Introduire la che du câble électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur. Veillez, avant la mise en service, à ce que la tension du

secteur et la tension de service soient les mêmes en

vous reportant à la plaque signalétique de la machine. S'assurer que l'interrupteur ON/OFF ne soit en position I (ON). Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. qui entraînent des

chutes de tension et peuvent empêcher le démarrage du

moteur. Lorsque la température descend en dessous de 5° C, le moteur marche durement et peut ne pas démarrer.

6.8 Interrupteur marche/arrêt (Fig. 8-9)

Le compresseur est mis en circuit en tirant le bouton

(référence 8) en position I (Marche). Pour mettre le compresseur hors circuit, il faut appuyer sur le bouton (référence 8) en position O (Arrêt).

6.9 Réglage de pression

● Le régulateur de pression (référence 7) permet de régler la pression sur le manomètre (référence 6).

● La pression réglée peut être prise au niveau du raccord rapide (référence 5).

Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure !

Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

7.1 Nettoyage

● Maintenez les dispositifs de protection aussi propres

● Nous recommandons de nettoyer l’appareil directement

● N’utilisez aucun produit de nettoyage ni détergent; ils

● Détachez le tuyau et les outils de pulvérisation du

7.2 Eau condensée (Fig. 10)

L’eau de condensation doit être évacuée quotidiennement en ouvrant la soupape de drainage (référence 11) (située sur le fond de la cuve sous pression).

1. Contrôler que le compresseur soit arrêté.

2. En le tenant par la poignée, incliner le compresseur

6.10 Réglage de l’interrupteur manométrique

L’interrupteur manométrique est ajusté à l’usine.

Après avoir atteint la valeur supérieure de consigne (programmée

● par le fabricant en phase de test), le compresseur s’arrête.

En utilisant de l’air, le compresseur redémarre

automatiquement dès que la valeur de consigne inférieure est atteinte.

● Le compresseur continue de fonctionner en cycle automatique jusqu’à ce que l’on appuie de nouveau sur

3. Ouvrir la soupape de drainage.

4. Maintenir le compresseur incliné jusqu’à ce que toute

5. Fermer la soupape de drainage.

Eliminez l’eau condensée dans le respect de l’environnement en l’apportant dans un poste collecteur correspondant.

l’interrupteur I/O.

Attention !

(sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufez dessus avec de l’air comprimé à basse pression.

après chaque utilisation.

pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

vers la soupape de drainage de façon à ce qu’il se trouve dans la position la plus basse.

la condensation soit sortie du réservoir.

Attention !

F R

TABLEAU – INTERVALLES D’ENTRETIEN

FONCTION

Nettoyage ltre aspiration et/ou remplacement de l’élément ltrant

Evacuation Condensat réservoir Tous les jours et en n de travail.

APRES LES 100

PREMIERES HEURES

● ●

TOUTES LES 100

HEURES

Page 26

7.3 Soupape de sécurité (référence 10)

La soupape de sécurité est réglée sur la pression

maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurité. Pour que la vanne de

sécurité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Tirez sur la bague jusqu’à

ce que vous entendiez l’air comprimé s’échapper (Fig. 11). Ensuite, relâchez la bague.

7.4 Entreposage

Attention !

Tirez la che de la prise de courant, purgez l’appareil

et tous les outils à air comprimé raccordés et évacuez la condensation. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service.

Attention !

Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout!

8. MISE AU REBUT ET RECYCLAGE

Conformément à la directive 2012/19/UE relative à l’élimination des déchets d’équipements électriques et électroniques (DEEE).

Le symbole de la poubelle barrée gurant sur l’appareil ou sur sa confection, indique que le produit, à la n de sa vie utile, doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil usagé aux centres de collecte sélective des déchets électroniques et électro-techniques, ou au revendeur lors de l’achat d’un nouvel appareil de type équivalent, à raison d’un pour un. Une collecte sélective adéquate pour l’envoi successif de l’appareil usagé au recyclage, au traitement et à l’élimination dans le respect de l’environnement, contribue à éviter de possibles effets négatifs sur l’environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux qui composent l’appareil. L’élimination abusive du produit de la part de l’utilisateur comporte l’application des sanctions administratives prévues par les normes en vigueur.

9. POSSIBLES ANOMALIES ET INTERVENTIONS ADMISES

Anomalie Cause Intervention

Le compresseur s’arrête et redémarre automatiquement après quelques minutes.

Après quelques tentatives de démarrage, le compresseur s’arrête.

Le compresseur ne s’arrête pas et le clapet de sécurité intervient.

Intervention de la protection

thermique, à cause de la surchauffe du moteur.

Intervention de la protection

thermique, à cause de la surchauffe du moteur (débranchement de la che pendant le fonctionnement, faible tension d’alimentation).

Fonctionnement irrégulier du compresseur ou défaillance du

pressostat.

Laisser refroidir le compresseur. Aérer le local.

Actionner l’interrupteur d’arrêt. Aérer le local. Après quelques minutes,

le compresseur redémarrera

automatiquement.

Débrancher la che et s’adresser au Centre Après-vente.

Toute intervention doit être exécutée par les Centres Après-vente agréés, en utilisant des pièces détachées d’origine. Toute altération de la machine peut en compromettre la sécurité et annulera la garantie.

Garantie et réparation.

En cas de produits défectueux ou de besoin de pièces de rechange, adressez-vous au point de vente auprès duquel l’achat a été effectué.

Page 27

Diese Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahren

1. VORSICHTSMASSNAHMEN BEIM

● Der Kompressor darf niemals von Personen bedient

GEBRAUCH

Der in 4 m Entfernung gemessene SCHALLDRUCK entspricht der am Etikett am Kompressor angegebenen SCHALLLEISTUNG abzüglich 20 dB.

AUF JEDEN FALL

● Der Kompressor darf nur in geeigneter Umgebung (gute Belüftung und Umgebungstemperaturen von +5°C bis +40°C) und niemals in der Nähe von Staub,

Säuren, Dämpfen oder explosiven/entzündlichen

Gasen eingesetzt werden.

● Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens 4 Metern einzuhalten.

● Eventuelle Verfärbungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisen

auf einen zu geringen Abstand hin.

● Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht.

● Für das Elektrokabel Verlängerungskabel von maximal 5 m Länge und einem Kabelquerschnitt von mindestens 1,5 mm2 verwenden.

● Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnitts sowie von Adaptern und Vielfachsteckdosen wird abgeraten.

● Zum Abschalten des Kompressors ausschließlich den Ein-/Aus-Schalter verwenden.

● Den Kompressor ausschließlich am Transportgriff bewegen und verschieben.

● Für den Betrieb ist der Kompressor auf eine stabile und horizontale Unterlage zu setzen.

AUF KEINEN FALL

● Den Luftstrahl niemals auf Personen, Tiere oder den eigenen Körper richten (zum Schutz von durch den Strahl aufgewirbelten Fremdkörpern Schutzbrille tragen).

● Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden, niemals auf den Kompressor selbst richten.

● Das Gerät niemals mit bloßen Füßen oder mit nassen Händen und Füßen bedienen.

● Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort niemals

am Versorgungskabel ziehen.

● Das Gerät niemals im Freien lassen.

● Den Kompressor niemals transportieren, solange der

Behälter unter Druck steht.

● Am Behälter keine Schweiß- oder mechanischen Arbeiten ausführen. Bei Schäden oder Korrosion ist er komplett auszutauschen.

● Das Gerät darf nicht von Personen (Kinder inbegriffen) mit

● Kinder müssen beaufsichtigt und es muss sichergestellt

● Entzündliche Gegenstände oder Gegenstände aus

● Die Maschine niemals mit entzündbaren Flüssigkeiten

● Die Verwendung des Kompressors ist auf die Erzeugung

● Die von dieser Maschine erzeugte Druckluft darf

● Achten Sie auf die Arbeit, die Sie ausführen. Nutzen Sie

● Dieser Kompressor wurde für einen Intervallbetrieb

● Der Kompressor ist mit einem Druckwächter samt

● Alle Kompressoren verfügen über ein Sicherheitsventil,

Das Sicherheitsventil wurde eingebaut, um eine zu hohe

werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten.

beschränkten körperlichen, sensoriellen oder geistlichen Kapazitäten, oder ohne erworbene Erfahrung oder Kenntnissen, benutzt werden.

werden, dass sie nicht mit dem Gerät spielen.

Nylon® und Stoff niemals in die Nähe und/oder auf den Kompressor legen.

oder Lösungsmitteln reinigen. Zur Reinigung lediglich ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abgezogen sein.

von Druckluft beschränkt. Die Maschine für keine andere Gasart verwenden.

außer nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchaschen.

den gesunden Menschenverstand. Steigen Sie niemals auf den Kompressor. Lassen Sie den Kompressor nicht unbeaufsichtigt in Betrieb.

WAS SIE UNBEDINGT WISSEN SOLLTEN

wie auf dem Schild der technischen Daten angegeben konstruiert (S3 50 % bedeutet z. B. 5 Minuten Betrieb

und 5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung

schaltet sich die Wärmeschutzvorrichtung des Motors

ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Luftablassventil mit verzögerter Schließung ausgestattet, um das Anspringen des Motors zu erleichtern, deshalb ist es normal, wenn bei leerem Tank ein paar Sekunden

lang ein Pfeifgeräusch der daraus austretenden Luft zu

vernehmen ist.

das bei Funktionsstörungen des Druckwächters eingreift

und somit die Sicherheit der Maschine gewährleistet.

Druckbeaufschlagung der Lufttanks zu vermeiden. Dieses Ventil ist werkseitig eingestellt und tritt erst in Funktion, wenn der Tankdruck diesen Wert erreicht. Versuchen Sie

nicht diese Sicherheitsvorrichtung zu justieren oder zu

D E

Page 28

entfernen.

Jegliche Änderungen an der Einstellung könnten

ernsthafte Verletzungen verursachen. Sollte eine

Reparatur oder Wartung an diesem Gerät erforderlich

sein, wenden Sie sich bitte an eine autorisierte Werkstätte.

● Die rote Markierung am Manometer bezieht sich auf den maximalen Betriebsdruck des Tanks. Sie bezieht

sich nicht auf den eingestellten Druck.

● Während der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen.

● Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung,

Wäsche mit Reinigungsmitteln auf ausschließlich wässriger Basis usw.) erfordert die Kenntnis und Befolgung der in den einzelnen Fällen geltenden Normen.

● Es ist zu überprüfen, ob der Luftverbrauch und der maximale Betriebsdruck des zu verwendenden Druckluftwerkzeugs und der Verbindungsrohre (mit dem Kompressor) mit dem am Druckregler eingestellten

Druck und der vom Kompressor erzeugten Luftmenge

übereinstimmen.

● Die Kompressorleistung ist für den Betrieb zwischen 0 und 1000 Metern über dem Meeresspiegel gewährleistet.

2. GERÄTEBESCHREIBUNG (Abb.

1-11)

1. Ansaug-Luftlter

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriff

10. Sicherheitsventil

11. Entwässerungsventil

12. Manometer (Kesseldruck kann abgelesen werden)

13. Schnellkupplung (ungeregelte Druckluft)

14. Bolzen

15. Mutter

16. Beilagscheibe

5. HINWEISE ZUR AUFSTELLUNG

● Überprüfen Sie das Gerät auf Transportschäden. Etwaige

● Die Aufstellung des Kompressors sollte in der Nähe des

● Lange Luftleitungen und lange Zuleitungen

● Auf trockene und staubfreie Ansaugluft achten.

● Den Kompressor nicht in feuchtem oder nassem Raum

● Der Kompressor darf nur in geeigneten Räumen (gut

● Der Kompressor ist geeignet für den Einsatz in trockenen

6. MONTAGE UND INBETRIEBNAHME

3. PACKUNGSINHALT

● Luftkompressor

● Luftlter

● Saugrohr

● Bedienungsanleitung und andere Dokumente

4. ANWENDUNGBEREICH

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1 Montage des Radsatzes

Sofern vorgesehen, muss der Radsatz wie aus Abbildung 2 ersichtlich montiert werden.

6.2 Montage der Stützfüße

Sofern vorgesehen, müssen die Gummifüße wie aus Abbildung 3 ersichtlich montiert werden.

6.3 Montage des Transportgriffes (für die

Den Transportgriff wie aus Abbildung 4 gezeigt am

Kompressor verschrauben.

6.4 Montage des Luftlters

Entfernen Sie den Transportstopfen mit einem

Schraubenzieher oder ähnl. und schrauben Sie den Luftlter (Pos. 1) am Gerät fest (Abb. 5a-5b). Falls im Lieferumfang enthalten, den kleinen Saugschlauch in den Filterdeckel einführen (Abb. 5c).

Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

Verbrauchers erfolgen.

(Verlängerungskabel) sind zu vermeiden.

aufstellen.

belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden.

Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

Achtung!

Modelle, wo dies vorgesehen ist)

Page 29

6.5 Montage der Schnellkupplung

(Falls im Lieferumfang nicht enthalten ist er bereits integriert)

Die Schnellkupplung für den geregelten Druck wie in den

Abbildungen 6a und 6b gezeigt am Auslassanschluss

festschrauben.

6.6 Montage der Schnellkupplung für Kesseldruck (für die Modelle, wo dies

● Der Kompressor funktioniert mit diesem automatischen Zyklus so lange, bis er durch den Ein-/Aus-Schalter ausgeschaltet wird.

7. REINIGUNG UND WARTUNG

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

vorgesehen ist)

Die Schnellkupplung für ungeregelten Kesseldruck (Pos.

13) wie in Bild 7a bis 7b gezeigt am Druckbehälter (Pos.

2) verschrauben.

6.7 Netzanschluß

Der Kompressor ist mit einer Netzleitung mit

Schutzkontaktstecker ausgerüstet. Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht. Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Maschinenleistungsschild übereinstimmt. Sicherstellen, dass der Ein-/Aus-Schalter nicht auf I (ON) steht. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw.

verursachen Spannungabfall und können den Motoranlauf

verhindern. Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.8 Aus-/ Einschalter (Abb. 8-9)

Durch Herausziehen des Knopfes (Pos. 8) wird der Kompressor eingeschaltet (Position I) (Ein-). Zum Ausschalten des Kompressors muss der Knopf (Pos.

8) gedrückt werden (Position O) (Aus).

6.9 Druckeinstellung

● Mit dem Druckregler (Pos. 7) kann der Druck am Manometer (Pos. 6) eingestellt werden.

● Der eingestellte Druck kann an der Schnellkupplung (Pos.

5) entnommen werden.

6.10 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.

● Bei Erreichen des oberen Eichwerts (vom Hersteller in der Prüfphase eingestellt) hält der Kompressor.

Durch die Verwendung von Luft setzt sich der Kompressor

automatisch wieder in Betrieb, sobald der untere Eichwert erreicht wird.

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

7.1 Reinigung

Halten Sie Schutzvorrichtungen so staub- und schmutzfrei

●

wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

● Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

● Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

● Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

7.2 Kondenswasser (Abb. 10)

Das Kondenswasser muss jeden Tag aus dem Tank

abgelassen werden. Öffnen Sie dazu das Ablassventil (Pos. 11) (unten am Druckkessel).

1. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist.

Halten Sie den Kompressor am Handgriff und neigen Sie ihn in

2. Richtung Ablasshahn, so dass dieser sich ganz unten bendet.

3. Öffnen Sie den Ablasshahn.

4. Halten Sie den Kompressor so lange geneigt, bis das gesamte Kondenswasser aus dem Behälter ausgelaufen ist.

5. Schließen Sie den Ablasshahn.

Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

Achtung!

D E

TABELLE - WARTUNGSINTERVALLE

FUNKTION

Reinigung des Luftlters und/oder Austausch des Filters

Entleeren des Kondensatbehälters Täglich und bei Arbeitsende

NACH DEN ERSTEN

100 STUNDEN

● ●

ALLE 100 STUNDEN

Page 30

7.3 Sicherheitsventil (Pos. 10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck

des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst (Abb. 11). Anschließend lassen

Sie den Ring wieder los.

7.4 Lagerung

Achtung!

Den Netzstecker ziehen, das Gerät und alle daran angeschlossenen Druckluftwerkzeuge entlüften und das Kondenswasser ablassen. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

Gemäß der Richtlinie 2012/19/EU über

Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie).

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder auf der Verpackung bedeutet, dass das

Produkt nach dem Ablauf der Lebensdauer getrennt

entsorgt werden muss. Deswegen muss der Benutzer

das Gerät nach Ablauf der Lebensdauer an geeignete Sammelstellen zur getrennten Entsorgung von

elektrischem oder elektronischem Müll oder beim Kauf eines neuen, gleichwertigen Geräts an den Verkäufer im Austausch gegen das neue Gerät abgeben. Die entsprechende Mülltrennung zum Zweck des nachfolgenden Recyclings, der Behandlung oder der

umweltfreundlichen Entsorgung des Geräts vermeidet mögliche Umwelt- und Gesundheitsschäden und fördert

die Wiederverwendung der enthaltenen Wertstoffe. Eine unsachgemäße Entsorgung des Produkts durch den Benutzer ist entsprechend der geltenden Gesetze strafbar.

8. ENTSORGUNG UND

WIEDERVERWERTUNG

9. MÖGLICHE STÖRUNGEN

UND ENTSPRECHENDE

ABHILFEMASSNAHMEN

Störung Ursache Maßnahme

Der Kompressor hält an und setzt

nach einigen Minuten den Betrieb selbstständig wieder fort.

Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor

an.

Der Kompressor hält nicht an, und das Sicherheitsventil schreitet ein.

Alle übrigen Maßnahmen müssen von berechtigten Kundendienstzentren sowie unter Verwendung von Originalersatzteilen ausgeführt werden. Durch einen Eingriff in die Maschine kann die Sicherheit beeinträchtigt werden, und die entsprechende Garantie verliert in jedem Fall ihre Gültigkeit.

Eingriff der Wärmeschutzvorrichtung

aufgrund Überhitzung des Motors.

Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des

Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).

Unregelmäßiger Betrieb des

Kompressors oder Fehlfunktion des

Druckwächters.

Garantie & Reparaturabwicklung

Bei mangelhafter Ware oder bei Bedarf von Ersatzteilen wenden Sie sich bitte an das Vertriebsbüro, bei dem Sie das Produkt gekauft haben.

Kompressor abkühlen lassen. Raum lüften.

Den Ein-Aus-Schalter betätigen. Raum lüften. Einige Minuten abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzt.

Stecker abziehen und

Kundendienststelle kontaktieren.

Page 31

Conservar este manual de instrucciones para poder consultarlo en el futuro

1. PRECAUCIONES DE USO

El valor de PRESIÓN ACÚSTICA medido de 4 m. equivale al valor de POTENCIA ACÚSTICA indicado en la etiqueta, colocada en el comprensor, menos 20 dB.

HAY QUE HACER

● El compresor se debe utilizar en ambientes adecuados (bien ventilados, con una temperatura ambiente de +5°C a +40°C) y nunca en presencia de polvo, ácidos,

vapores, gases explosivos o inamables.

● Mantener siempre una distancia de seguridad de al menos 3 metros entre el compresor y la zona de trabajo.

● Las eventuales coloraciones que pueden aparecen en la protección de plástico del compresor durante las

operaciones de pintura indican una distancia insuciente.

● Conectar el enchufe del cable eléctrico en una toma apropiada por su forma, tensión y frecuencia, y conforme con las normas vigentes.

● Utilizar prolongadores del cable eléctrico de una longitud máxima de 5 metros y con una sección del cable no inferior a 1,5 mm².

● No se recomienda el uso de prolongadores de otras longitudes y secciones, ni tampoco el uso de adaptadores de tomas múltiples.

● Usar sólo y exclusivamente el interruptor I/O para apagar el compresor.

● Usar sólo y exclusivamente la manilla para desplazar el compresor.

● El compresor en funcionamiento se debe colocar sobre un apoyo estable y en horizontal.

NO HAY QUE HACER

● No dirigir nunca el chorro de aire hacia personas, animales o hacia el propio cuerpo (utilizar gafas de protección para proteger los ojos contra la entrada de cuerpos extraños alzados por el chorro).

● No dirigir nunca hacia el compresor el chorro de líquido pulverizado por los equipos conectados al mismo.

● No usar el equipo con los pies desnudos ni con las manos o los pies mojados.

● No tirar del cable de alimentación para desconectar el enchufe de la toma de corriente o para mover el compresor.

● No dejar el equipo expuesto a los agentes atmosféricos.

● No transportar el compresor con el depósito a presión.

● No realizar soldaduras ni trabajos mecánicos en el

depósito. En caso de defectos o de corrosión hay que sustituirlo completamente.

● No permitir que personas inexpertas usen el compresor. Mantener alejados de la zona de trabajo a los niños y animales.

● Este aparato no está destinado a ser usado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o faltas de experiencia y conocimiento.

● Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato.

● No colocar objetos inamables o de Nylon® y tela cerca y/o encima del compresor.

● No limpiar la máquina con líquidos inamables o solventes. Utilizar solamente un paño húmedo, asegurándose de

haber desconectado el enchufe de la toma de corriente

eléctrica.

● El uso del compresor está estrechamente ligado a la compresión del aire. No usar la máquina para ningún otro tipo de gas.

● El aire comprimido producido por esta máquina no se puede utilizar en el campo farmacéutico, alimentario ni hospitalario, sino sólo luego de tratamientos especiales,

y no se puede utilizar para llenar bombonas para la

inmersión submarina.

● Prestar atención al trabajo que se está realizando. Apelar al sentido común. Nunca subir al compresor. No permitir que el compresor funcione sin vigilancia.

E S

HAY QUE SABER

● Este compresor está fabricado para funcionar con

la relación de intermitencia especicada en la placa

de datos técnicos (por ejemplo, S3 50 % signica 5 minutos de trabajo y 5 minutos de parada) para evitar un excesivo recalentamiento del motor eléctrico. De lo contrario, intervendrá la protección térmica presente en el motor, interrumpiendo automáticamente la corriente eléctrica cuando la temperatura sea demasiado alta.

Cuando se restablecen las condiciones normales de

temperatura, el motor arranca otra vez automáticamente.

● El compresor está provisto de un presostato dotado de una válvula de descarga del aire con cierre retardado que facilita el arranque del motor y, por lo tanto, es normal que, con el depósito vacío, salga un chorro de aire de la misma durante unos segundos.

● Todos los compresores están equipados con una válvula de seguridad que interviene en caso de funcionamiento irregular del presóstato, garantizando la seguridad de la máquina.

La válvula de seguridad está ajustada para evitar una

sobrepresión en los depósitos de aire. Esta válvula está preajustada de fábrica y no funcionará a menos que el depósito de presión alcance esta presión. No intente manipular o eliminar el dispositivo de seguridad.

Cualquier manipulación de esta válvula podría causar

heridas graves. Si el dispositivo requiere reparación o mantenimiento, póngase en contacto con un Centro de Asistencia Autorizado.

● La raya roja del manómetro se reere a la presión máxima de funcionamiento del depósito. No se reere a la presión regulada.

● Durante la operación de montaje de una herramienta es obligatorio cortar el ujo de aire en salida.

Page 32

● El uso del aire comprimido en los distintos empleos previstos (inado, herramientas neumáticas, pintura, lavado con detergentes sólo de base acuosa etc.) implica

el conocimiento y el respeto de las normas previstas en

cada uno de los casos.

● Vericar que el consumo de aire y la presión máxima de funcionamiento de la herramienta neumática y de

los tubos de conexión (con el compresor) que debe emplearse sean compatibles con la presión congurada

E S

en el regulador de presión y con la cantidad de aire

distribuida por el compresor.

● Las prestaciones del compresor están garantizadas para funcionar entre 0 y 1000 metros sobre el nivel del mar.

2. DESCRIPCIÓN DEL APARATO

5. ADVERTENCIAS PARA LA

(Fig. 1-11)

1. Filtro de aire de aspiración

2. Recipiente de presión

3. Rueda

4. Pata de apoyo

5. Acoplamiento rápido (aire comprimido regulado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Grifo de purga de la condensación del depósito

12. Manómetro (para leer la presión de la caldera)

13. Acoplamiento rápido (aire comprimido no regulado)

14. Tornillo

15. Tuerca

16. Arandela

● Compruebe que el aparato no haya sufrido daños

● El compresor deberá colocarse cerca del lugar de

● Es preciso evitar el uso de conductos de aire largos o

● El aire aspirado por el compresor deberá ser seco y

● No instale el compresor en un recinto húmedo o mojado.

● El compresor solo podrá ser operado en recintos

● El compresor es apto para su uso en recintos secos.

3. CONTENIDO DE LA CAJA

● Compresor de aire

● Filtro de aire

● Tubo de aspiración

● Manual de instrucciones y otros documentos

4. CAMPO DE APLICACIÓN

El compresor sirve para generar aire comprimido para

herramientas que lo necesitan para su funcionamiento. Utilizar la máquina sólo en los casos que se indican

explícitamente como de uso adecuado. Cualquierotro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No

asumiremos ningún tipo de garantía cuando se utilice el

aparato en zonas industriales, comerciales o talleres, así como actividades similares.

6. MONTAJE Y PUESTA EN SERVICIO

¡Montar completamente el aparato antes de ponerlo en servicio!

6.1 Montaje del juego de rueda

Si se suministra, el juego de rueda debe instalarse como se muestra en la gura 2.

6.2 Montaje de los pies de apoyo

Si se suministran, los pies de apoyo deben instalarse como se muestra en la gura 3.

6.3 Montaje de la empuñadura para

Atornillar la empuñadura para el transporte al compresor como se muestra en la gura 4.

6.4 Montaje del ltro de aire

Retirar los tapones para el transporte con un destornillador

o similar y atornillar bien el ltro de aire (referencia 1) al aparato (g. 5a-5b).

INSTALACIÓN

durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor.

consumo.

prolongaciones del cable de conexión.

libre de polvo.

apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inamables o explosivos.

No se permite su uso en áreas de trabajo donde se

produzcan salpicaduras.

¡Atención!

transporte (para los modelos que lo incluyen)

Page 33

Si está incluido, introducir el tubo de aspiración en la tapa del ltro (Fig. 5c).

6.5 Montaje de la conexión rápida (si no

● El compresor sigue funcionando con este ciclo en

está ya montado)

Atornillar el acoplamiento rápido para la presión regulada

en el racor de salida, como se ilustra en las guras 6a y 6b.

6.6 Montaje del acoplamiento rápido (

para la presión de la caldera

para los

7. LIMPIEZA Y MANTENIMIENTO

Desenchufar el cable cuando se realicen trabajos de mantenimiento o de limpieza.

modelos que lo incluyen)

Atornillar el acoplamiento rápido para la presión de la

caldera no regulada (referencia 13) al recipiente de presión (referencia 2) según se muestra en las g. 7a y 7b.

6.7 Conexión a la red

El compresor está dotado de un cable de red con un

enchufe con puesta a tierra. Conectar el enchufe del cable eléctrico en una toma apropiada por su forma, tensión y frecuencia, y conforme con las normas vigentes. Antes de la puesta en marcha, cerciorarse de que la tensión de red

coincida con la tensión de servicio indicada en la placa de

potencia del motor. Comprobar que el interruptor ON/OFF no esté en posición I (ON). Cables de gran longitud como, p. ej,. las alargaderas, los tambores de arrollamiento, etc. causan descensos de tensión y pueden dicultar la marcha de la máquina. Las bajas temperaturas, inferiores a 5°C, pueden dicultar la marcha del motor.

¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras!

Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza.

7.1 Limpieza

● Evitar al máximo posible que la suciedad y el polvo se

● Se recomienda limpiar el aparato tras cada uso.

● No utilizar productos de limpieza o disolventes; ya que

● Antes de realizar la limpieza separar del compresor la

6.8 Interruptor ON/OFF (Fig. 8-9)

El compresor se conecta tirando del botón (referencia 8)

en la posición I (ON). Para desconectar el compresor simplemente presionar el

botón (referencia 8) en la posición O (OFF).

6.9 Ajuste de presión

● La presión se puede regular en el manómetro (referencia

6) con el regulador de presión (referencia 7).

● La presión regulada se puede obtener del acoplamiento rápido (referencia 5).

6.10 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica.

● Cuando se alcanza el valor de calibración superior (congurado por el fabricante en fase de ensayo), el compresor se detiene.

Utilizando aire, el compresor arranca otra vez

7.2 Agua de condensación (Fig. 10)

El agua de condensación debe drenarse todos los días

abriendo la válvula de drenaje (referencia 11) (en el fondo del recipiente de presión).

1. Vericar que el compresor está apagado.

2. Sujetándolo por el asa, inclinar el compresor hacia

3. Abrir la válvula de drenaje.

4. Mantener el compresor inclinado hasta que toda la

5. Cerrar la válvula de drenaje.

Eliminar el agua de condensación de forma ecológica en la entidad recolectora pertinente.

automáticamente cuando se alcanza el valor de

calibración inferior.

automático hasta que se accione el interruptor I/O.

¡Atención!

E S

¡Atención!

acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja.

podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato.

manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

la válvula de drenaje de tal manera que éste se encuentre en la posición más baja.

condensación salga del depósito.

¡Atención!

TABLA – FRECUENCIA DE MANTENIMIENTO

FUNCIÓN

Limpieza ltro aspiración y/o sustitución del elemento ltrante

Desagüe Condensación depósito Diariamente y al nal del trabajo.

TRAS LAS PRIMERAS

100 HORAS

● ●

CADA 100 HORAS

Page 34

7.3 Válvula de seguridad (referencia 10)

La válvula de seguridad está regulada a la presión mayor

admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad. Para que la válvula

de seguridad funcione correctamente cuando resulte

necesaria, activarla de vez en cuando. Apretar el anillo hasta que se pueda escuchar que sale la presión de aire (Fig. 11). A continuación, volver a soltar el anillo.

7.4 Almacenamiento

¡Atención!

Desenchufar el aparato y purgar de aire el aparato y todas las herramientas de aire comprimido conectadas y descargar la condensación. Colocar el compresor de manera que no se pueda conectar de forma inesperada.

¡Atención!

Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autorización. ¡No inclinarlo, guardarlo sólo de pie!

POSIBLES ANOMALÍAS Y LAS CORRESPONDIENTES INTERVENCIONES ADMITIDAS

8. ELIMINACIÓN Y RECICLAJE

Conforme a la Directiva 2012/19/UE, relativa a la eliminación de desechos procedentes de equipos eléctricos y electrónicos (RAEE).

El símbolo del cubo de basura tachado presente en los

aparatos o en sus envases indica que el producto tendrá que ser recogido de forma separada de los demás productos al nal de su vida útil. Por lo tanto, el usuario tendrá que entregar los aparatos al nal de su vida útil

a los centros adecuados de recogida selectiva de los

residuos electrónicos y electrotécnicos, o bien, llevarla al vendedor cuando se realice la adquisición de un nuevo aparato equivalente, a razón de uno por uno.

Una adecuada recogida selectiva de los residuos para

comenzar posteriormente con el reciclaje, el tratamiento

y la eliminación ambientalmente compatible del aparato

en desuso, contribuye a evitar efectos negativos en

el ambiente y en la salud y ayuda a la reutilización y/o

reciclado de los materiales que componen el aparato.

La eliminación ilegal del producto por parte del usuario supone la aplicación de las sanciones administrativas

previstas por la normativa vigente.

Anomalía Causa Intervención

El compresor se detiene y arranca otra vez autónomamente luego de

algunos minutos.

El compresor se detiene luego de

algunos intentos de arranque.

El compresor no se detiene e

interviene la válvula de seguridad.

Cualquier otra intervención debe ser realizada por los Centros de Asistencia autorizados, solicitando repuestos originales. Alterar la máquina puede comprometer la seguridad y, en todos los casos, invalida la garantía correspondiente.

Intervención de la protección térmica

debido al recalentamiento del motor.

Intervención de la protección térmica debido a un recalentamiento del

motor (desconexión del enchufe durante la marcha, escasa tensión de alimentación).

Funcionamiento incorrecto del compresor o mal funcionamiento del

presostato.

Permita que el compresor se enfríe. Ventilar el local.

Accionar el interruptor de marcha/

parada. Ventilar el local. Esperar

algunos minutos y el compresor

arrancará otra vez autónomamente.

Desconectar el enchufe y dirigirse al

centro de asistencia.

Garantía y reparación.

En caso de mercancía defectuosa o de necesidad de repuestos, habrá que dirigirse al punto de venta en el que se ha efectuado la compra.

Page 35

P T

Guardar este manual de instruções para o poder consultar no futuro

1. PRECAUÇÕES DE USO

O valor de PRESSÃO ACÚSTICA medindo 4 m. equivale ao valor de POTÊNCIA ACÚSTICA declarado na etiqueta, posicionada no compressor, menos 20 dB.

O QUE FAZER

● O compressor deve ser utilizado em ambientes adequados (bem arejados, com temperatura ambiente compreendida entre +5°C e +40°C) e nunca em presença de pós, ácidos, vapores, gases explosivos

ou inamáveis.

● Manter sempre uma distância de segurança de pelo menos 3 metros entre o compressor e a zona de trabalho.

● Eventuais colorações que possam aparecer na protecção em plástico do compressor durante as operações de pintura, indicam uma distância demasiado próxima.

● Inserir a cha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes.

● Utilizar extensões de cabo eléctrico de comprimento máximo de 5 metros e com secção do cabo não abaixo de 1,5 mm².

● Não é aconselhado o uso de extensões com comprimento e secção diferentes, nem de adaptadores e tomadas múltiplas.

● Usar exclusivamente o interruptor I/O para desligar o compressor.

● Usar exclusivamente a alça para deslocar o compressor.

● O compressor em funcionamento deve ser colocado

sobre um apoio estável e na horizontal.

O QUE NÃO FAZER

● Nunca orientar o jacto de ar na direcção de pessoas, animais ou do próprio corpo (Utilizar óculos de protecção

para proteger os olhos contra corpos estranhos movidos

pelo jacto).

● Nunca orientar o jacto de líquidos borrifados por ferramentas ligadas ao compressor na direcção deste

último.

● Não usar o aparelho com os pés descalços ou com as mãos e os pés molhados.

● Não puxar o cabo de alimentação para desligar a cha da tomada ou para deslocar o compressor.

● Não deixar o aparelho exposto às intempéries.

● Não transportar o compressor com o depósito sob

pressão.

● Não executar soldaduras ou trabalhos mecânicos no depósito. Em caso de defeitos ou corrosões, é necessário substituí-lo completamente.

● Não permitir que pessoas inexperientes usem o compressor. Manter longe da área de trabalho crianças e animais.

● Este aparelho não se destina a ser usado por pessoas (incluindo crianças) cujas capacidades físicas, sensitivas

ou mentais sejam reduzidas ou no caso de falta de

experiência e conhecimento.

● As crianças devem ser vigiadas para evitar que brinquem com o aparelho.

● Não posicionar objectos inamáveis ou objectos em Nylon® e tecido perto e/ou sobre o compressor.

● Não limpar a máquina com líquidos inamáveis ou solventes. Utilizar somente um pano húmido, certicandose de ter desligado a cha da tomada eléctrica.

● O uso do compressor está estritamente ligado à compressão de ar. Não usar a máquina para nenhum outro tipo de gás.

● O ar comprimido produzido por esta máquina não pode ser utilizado no campo farmacêutico, alimentar ou hospitalar

a não ser depois de tratamentos especiais e não pode

ser utilizado para encher garrafas de mergulho.

● Preste atenção ao trabalho que está a ser realizado. Use o bom senso. Nunca suba no compressor. Não permita que o compressor funcione sem supervisão.

O QUE SABER

● Este compressor foi construído para funcionar com uma relação de intermitência especicada na placa

de dados técnicos, (por exemplo, S3 50 % signica 5 minutos de trabalho e 5 minutos de pausa) para evitar um sobreaquecimento excessivo do motor eléctrico. Se isso acontecer, intervem a protecção térmica com a qual o motor está equipado, interrompendo automaticamente a corrente eléctrica quando a temperatura estiver demasiado elevada. Quando voltam as condições normais de temperatura, o motor reactiva-se automaticamente.

● O compressor possui um pressostato equipado com uma válvula de escape do ar com fecho atrasado que facilita o arranque do motor e, portanto, é normal, com o depósito vazio, a saída de um sopro ar pela mesma, por alguns segundos.

● Todos os compressores estão equipados com uma válvula de segurança que intervem em caso de funcionamento

irregular do pressostato garantindo a segurança da

máquina.

A válvula de segurança é congurada para evitar a

pressurização excessiva dos reservatórios de ar. Esta válvula é pré-congurada de fábrica e não funciona se a pressão do reservatório não alcançar esta pressão. Não tente ajustar ou eliminar este dispositivo de segurança.

Qualquer ajuste feito nesta válvula pode causar ferimentos

graves. Se este dispositivo requerer assistência ou manutenção, consulte um Centro de Atendimento Autorizado.

● O entalhe vermelho do manómetro refere-se à pressão máxima de funcionamento do reservatório. Não refere-se à pressão regulada.

Page 36

P T

● Durante a operação de montagem duma ferramenta, é obrigatória a interrupção do uxo de ar na saída.

● A utilização do ar comprimido nos diversos usos previstos (insuação, ferramentas pneumáticas, pintura, lavagem com detergentes somente com base aquosa, etc.) implica

o conhecimento e o respeito das normas previstas em

cada caso separadamente.

● Verique se o consumo de ar e a máxima pressão de funcionamento da ferramenta pneumática e dos tubos de

ligação (com o compressor) a utilizar, são compatíveis com a pressão congurada no regulador de pressão e com a quantidade de ar fornecida pelo compressor.

● O desempenho do compressor é garantido para um funcionamento entre 0 e 1000 metros acima do nível do mar.

2. DESCRIÇÃO DO APARELHO

(Fig. 1-11)

1. Filtro de ar da admissão

2. Recipiente sob pressão

3. Roda

4. Apoio

5. Acoplamento rápido (ar comprimido regulado)

6. Manómetro (pode consultar-se a pressão ajustada)

7. Regulador de pressão

8. Interruptor para ligar/desligar

9. Pega de transporte

10. Válvula de segurança

11. Torneira de evacuação da condensação do depósito

12. Manómetro (pode consultar-se a pressão do reservatório)

13. Acoplamento rápido (ar comprimido não regulado)

14. Parafuso

15. Porca

16. Anilla

5. INSTRUÇÕES DE MONTAGEM

● Verique se o aparelho apresenta danos de transporte.

● O compressor dever ser instalado perto do consumidor.

● Deve evitar tubos de ar e cabos de alimentação longos

● Cuidado com o ar aspirado seco e sem pó.

● Não monte o compressor em salas húmidas ou molhadas.

● O compressor só pode ser colocado em funcionamento em

● O compressor foi concebido para a utilização em salas

6. MONTAGEM E COLOCAÇÃO EM

3. CONTEÚDO DA EMBALAGEM

● Compressor de ar

● Filtro de ar

● Tubo de aspiração

● Manual de instruções e outros documentos

4. ÁREA DE APLICAÇÃO

O compressor destina-se à produção de ar comprimido

para ferramentas que funcionam a ar comprimido.

Chamamos a atenção para o facto de os nossos aparelhos

não terem sido concebidos para usocomercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizadono comércio, artesanato ou indústria ou emactividades equiparáveis.

A máquina só pode ser utilizada para os ns a que sedestina. Qualquer outro tipo de utilização éconsiderado inadequado. Os danos ou ferimentos dequalquer tipo

daí resultantes são da responsabilidade do utilizador/

operador e não do fabricante.

Antes de colocar em funcionamento montar o aparelho por completo!

6.1 Montagem do conjunto de rodas

As rodas, fornecidas juntas, têm de ser montadas de acordo como mostrado na gura 2.

6.2 Montagem dos pés de apoio

Os amortecedores de borracha, fornecidos junto, têm de ser montados de acordo com a gura 3.

6.3 Montagem da pega de transporte (nos

Aparafuse a pega de transporte no compressor, como mostrado na gura 4.

6.4 Montagem do ltro de ar

Remova os tampões de transporte com uma chave de fendas ou ferramenta parecida e aparafuse o ltro de ar (1) ao aparelho (Fig. 5a-5b). Se fornecido, insira o tubo de aspiração na tampa do ltro (Fig. 5c).

No caso de eventuais danos informe de imediato o

transitário, que transportou o compressor.

(cabo de extensão).

salas apropriadas (bem arejadas, temperatura ambiente +5°C até +40°C). Na sala não se podem encontrar poeiras, ácidos, vapores, explosivos ou gases inamáveis.

secas. A utilização não é permitida em áreas onde ocorra a projecção de água.

FUNCIONAMENTO

Atenção!

modelos em que é previsto)

Page 37

P T

6.5 Montagem do engate rápido (se ainda

● O compressor continua a funcionar com este ciclo em

não estiver montado)

Aparafuse o engate rápido para a pressão regulada, no conector de saída, conforme ilustrado nas guras 6a e 6b.

7. PARA LIMPEZA E MANUTENÇÃO

6.6 Montagem do acoplamento rápido

para a pressão da caldeira (nos modelos em que é previsto)

Aparafuse o acoplamento rápido para pressão da caldeira

(referência 13) não regulada no recipiente sob pressão (referência 2), tal como representado nas guras 7a e 7b.

6.7 Ligação à rede

O compressor encontra-se munido de um cabo eléctrico

com cha Schuko. Inserir a cha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes. Antes da colocação em funcionamento, certique-se de que a

tensão de rede corresponde à tensão de serviço constante

na chapa de potência da máquina. Certique-se de que o interruptor ON / OFF não esteja na posição I (ON). Os cabos de alimentação longos, as extensões, os tambores para cabos, etc. causam queda de tensão e podem impossibilitar o arranque do motor. Com temperaturas inferiores a +5°C, a falta de mobilidade compromete o arranque do motor.

6.8 Interruptor para ligar/desligar (Fig.

Retire a cha de corrente da respectiva tomada

sempre que sejam realizados trabalhos de limpeza e de manutenção.

Espere até que o compressor esteja completamente frio! Perigo de queimaduras!

Retire a pressão do reservatório antes de efectuar todos os trabalhos de limpeza e de manutenção.

7.1 Limpeza

● Mantenha os dispositivos de segurança o mais limpos

● Aconselhamos a limpeza do aparelho imediatamente

● Não utilize detergentes ou solventes, pois estes podem

● Antes da limpeza separe a mangueira e os respectivos

8-9)

O compressor é ligado quando puxar o botão (referência

8) na posição I (ligar).

Para desligar o compressor tem de pressionar o botão

(referência 8) na posição O (desligar).

6.9 Regulação da pressão

● Com o regulador de pressão (referência 7) pode ajustar a pressão no manómetro (referência 6).

● A pressão ajustada pode ser retirada no acoplamento rápido (referência 5).

6.10 Ajuste do interruptor de pressão

O interruptor de pressão é ajustado na fábrica.

● Alcançado o valor de anação superior (denido pelo construtor em fase de ensaio), o compressor pára.

Utilizando ar, o compressor reinicia automaticamente

quando é alcançado o valor de anação inferior.

7.2 Água condensada (Fig. 10)

A água de condensação deve ser drenada a cada dia, abrindo a válvula de drenagem (referência 11) (na parte inferior do recipiente sob pressão).

1. Verique se o compressor está desligado.

2. Segurando-o pela alça, inclinar o compressor em

3. Abrir a válvula de drenagem.

4. Mantener o compressor inclinado até que toda a

5. Fechar a válvula de drenagem.

Elimine a água condensada de forma ecológica num local de recolha próprio.

automático até o interruptor I/O não ser premido.

Atenção!

possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.

após cada utilização.

corroer as peças de plástico do aparelho. Certique-se de que não entra água para o interior do aparelho.

bicos do compressor. Não limpe o compressor com água, solventes ou outros produtos.

direção da válvula de drenagem de forma tal que esta se encontre na posição mais baixa.

condensa tenha saido do reservatorio.

Atenção!

TABELA – INTERVALOS DE MANUTENÇÃO

FUNÇÃO

Limpeza do ltro de aspiração e/ou substituição do elemento ltrador

Saída Condensa do reservatório Diariamente e no nal do trabalho.

APÓS AS

PRIMEIRAS 100

HORAS

● ●

A CADA 100 HORAS

Page 38

P T

7.3 Válvula de segurança (referência 10)

A válvula de segurança é ajustada pela pressão admissível

do recipiente sob pressão. Não é permitido ajustar a válvula de segurança. Para que a válvula de segurança funcione correctamente em caso de necessidade, deverá ser accionada de tempos a tempos. Puxe o anel com força até o ar comprimido sair de forma audível (Fig. 11). De seguida, solte o anel.

7.4 Armazenagem

Atenção!

Retire a cha da tomada de corrente, faça sair o ar do

aparelho e de todas as ferramentas de ar comprimido ligadas ao mesmo e drene a condensação. Desligue o compressor de modo a evitar uma entrada em funcionamento indesejada.

Atenção!

Só guardar o compressor num espaço seco e inacessível a estranhos. Não virar, guardar de pé!

8. ELIMINAÇÃO E RECICLAGEM

Nos termos da Diretiva 2012/19/UE relativa ao descarte de rejeitos de aparelhos elétricos e eletrónicos (RAEE).

O símbolo de proibido jogar em recipiente de lixo colocado

no equipamento ou em sua embalagem indica que o produto, no nal de sua vida útil, deve ser descartado separadamente dos outros resíduos. O usuário deverá portanto levar o equipamento no nal de sua vida útil para idôneos centros de coleta diferenciada de resíduos eletrônicos e eletrotécnicos, ou devolve-lo ao revendedor no momento da compra de um novo equipamento de tipo equivalente, na razão de um para um. A adequada coleta diferenciada do equipamento sem uso, para reciclagem, tratamento e correto descarte no ambiente, ajuda a evitar possíveis efeitos negativos no

meio ambiente e na saúde e favorece a reutilização e/ou

reciclagem dos materiais que compõem o equipamento.

O descarte impróprio do produto pelo usuário implica

na aplicação de sanções administrativas prevista na normativa vigente.

9. POSSÍVEIS ANOMALIAS E RESPECTIVAS INTERVENÇÕES ADMITIDAS

Anomalia Causa Intervenção

O compressor pára e reactiva-se autono -mamente depois de alguns

minutos.

O compressor pára depois de

algumas tentativas de arranque.

O compressor pára depois de

algumas tentativas de arranque.

Qualquer outra intervenção deve ser executada pelos Centros de Assistência autorizados, pedindo peças sobresselentes originais. A alteração da máquina pode comprometer a segurança e, em todo o caso, invalida a respectiva garantia.

Intervenção da protecção térmica

por causa de sobreaquecimento do motor.

Intervenção da protecção térmica

por causa de sobreaquecimento do motor (desconexão da cha durante o andamento, reduzida tensão de alimentação).

Funcionamento não regular do compressor ou mau funcionamento

do pressostato.

Deixe o compressor esfriar. Arejar o local.

Accionar o interruptor de andamento

e paragem. Arejar o local. Aguardar alguns minutos que o compressor reactiva-se autonomamente.

Desconectar a cha e dirigir-se ao centro de assistência.

Garantia e reparação.

Em caso de mercadoria defeituosa ou de necessidade de peças sobressalentes, é preciso contactar o ponto de venda em que foi feita a aquisição.

Page 39

Bewaar deze handleiding voor toekomstige raadpleging

1. WAARSCHUWINGEN

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het label dat is geplaatst op de compressor, waarvan dan 20 dB wordt afgetrokken.

● Het apparaat is niet bestemd om gebruikt te worden door

● Kinderen moeten onder toezicht staan om ervoor te

● Plaats geen ontvlambare voorwerpen of voorwerpen

WAAR U OP MOET LETTEN

● De compressor moet in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5°C tot +40°C) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.

● Houd altijd een veiligheidsafstand van minstens 4 meter tussen de compressor en het werkgebied aan.

● Eventuele verkleuringen die verschijnen op de riembeschermers van de compressor tijdens lakspuiten, wijzen op een te geringe afstand.

● Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften.

● Gebruik voor de stroomkabel verlengsnoeren met een lengte van hoogstens 5 meter en met een kabeldoorsnede van niet minder dan 1.5 mm².

● Men raadt het gebruik van verlengsnoeren met een andere lengte, alsmede adapters en meervoudige stekkerdozen af.

● Gebruik uitsluitend de AAN/UIT-schakelaar om de compressor uit te schakelen.

● Gebruik uitsluitend de handgreep om de compressor te verplaatsen.

● De werkende compressor moet op een stabiele, horizontale ondergrond.

WAT U NIET MAG DOEN

● Richt de luchtstroom nooit op mensen, dieren of op het eigen lichaam (Gebruik een beschermbril om de ogen

tegen vreemde voorwerpen die door de luchtstroom

worden verplaatst te beschermen).

● Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de

compressor zelf.

● Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten.

● Trek nooit aan de stroomkabel om de stekker uit het stopcontact te trekken of om de compressor te verplaatsen.

● Het apparaat mag niet blootgesteld aan weersinvloeden (regen, zon, mist, sneeuw).

● Vervoer de compressor niet met de ketel onder druk.

● Voer op de ketel geen lassen of mechanische bewerkingen

uit. In geval van defecten of corrosie moet de ketel vervangen worden.

● Zorg ervoor dat de compressor niet door onervaren personeel wordt gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied.

● Reinig de machine niet met ontvlambare vloeistoffen of

● Het gebruik van de compressor is strikt beperkt tot de

● De door het apparaat geproduceerde perslucht is zonder

● Besteed aandacht aan de werkzaamheden die worden

● Deze compressor is gebouwd om met intermitterend

● De compressor is voorzien van een pressostaat met een

● Alle compressoren zijn voorzien van een veiligheidsklep

Het veiligheidsventiel wordt ingesteld over overmatige

Elke aanpassing van dit ventiel kan ernstig letsel

● De rode streep op de manometer geeft de

personen (inclusief kinderen) wiens lichamelijk, sensoriele

of mentale vermogen verminderd is of die geen ervaring

of kennis hebben van het apparaat.

zorgen dat ze niet met het apparaat spelen.

van Nylon® of stof in de buurt en/of op de compressor.

oplosmiddelen. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is verwijderd.

compressie van lucht. Gebruik de compressor niet voor andere gassoorten.

speciale behandelingen niet bruikbaar voor toepassingen

op farmaceutisch, voedings- of gezondheidsgebied

en mag niet gebruikt worden voor het vullen van

zuurstofessen voor duikers.

uitgevoerd. Gebruik uw gezond verstand. Ga nooit op de compressor staan. Laat de compressor nooit onbewaakt werken.

WAT U MOET WETEN

bedrijf te werken, zoals aangegeven op het plaatje met technische gegevens (zo betekent bijvoorbeeld S3 50 %

5 minuten bedrijf en 5 minuten rust), om overmatige oververhitting van de elektromotor te voorkomen. Als dat mocht gebeuren, grijpt de thermische beveiliging van de

motor in door automatisch de spanning te onderbreken wanneer de temperatuur te hoog is vanwege een

overmatige stroomabsorptie.

luchtafblaasklep met vertraagde sluiting die het starten van de motor bevordert: het is dan ook normaal dat bij leeg reservoir gedurende enkele seconden nog lucht

door deze klep wordt afgeblazen.

die ingrijpt in geval van onregelmatige werking van de

pressostaat, zodat de veiligheid van de machine is gegarandeerd.

onderdrukzetting van de luchtreservoirs te voorkomen.

Dit ventiel wordt in de fabriek afgesteld en werkt eerst

als de reservoirdruk deze druk bereikt. Tracht niet deze veiligheidsinrichting te verstellen of te elimineren.

veroorzaken. Raadpleeg een bevoegd servicecentrum

als het nodig is de inrichting te controleren of

onderhoudswerkzaamheden erop uit te voeren.

maximumbedrijfsdruk van het reservoir aan, en niet de

Page 40

geregelde druk.

● Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor wordt

geleverd, moet de luchtstroom die uit deze buis komt absoluut afgesloten zijn.

● Het gebruik van perslucht voor de verschillende toepassingen die mogelijk zijn (opblazen, pneumatische gereedschappen, lakspuiten, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.)

veronderstelt kennis en inachtneming van de voorschriften

die voor de afzonderlijke gevallen gelden.

● Controleer of het luchtgebruik en de maximale bedrijfsdruk van het te gebruiken luchtdrukgereedschap

en verbindingsleidingen (met de compressor) geschikt

zijn voor de op de drukregelaar ingestelde druk en met

de hoeveelheid door de compressor geleverde lucht.

● De prestaties van de compressor worden gegarandeerd voor een werking tussen 0 en 1000 meter boven zeeniveau.

2. BESCHRIJVING VAN HET

APPARAAT (Fig. 1 - 11)

1. Aanzuigluchtlter

2. Drukvat

3. Wiel

4. Steunvoetje

5. Snelkoppeling (geregelde perslucht)

6. Manometer (ingestelde druk kan worden afgelezen)

7. Drukregelaar

8. AAN/UIT-schakelaar

9. Transportgreep

10. Veiligheidsklep

11. Aaatplug voor condenswater

12. Manometer (keteldruk kan worden afgelezen)

13. Snelkoppeling (ongeregelde perslucht)

14. Bout

15. Blokje

16. Leertje

3. INHOUD VAN DE VERPAKKING

● Luchtcompressor

● Luchtlter

● Zuigleiding

● Gebruiksaanwijzing en andere documenten

4. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor

pneumatisch gereedschap.

Wij wijzen erop dat onze gereedschappen overeenkomstig

hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen

garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten

wordt gebruikt.

De machine mag slechts voor werkzaamheden worden

gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende

schade of verwondingen van welke aard dan ook is de

gebruiker/bediener, niet de fabrikant, aansprakelijk.

5. AANWIJZINGEN OMTRENT DE INSTALLATIE

● Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming

waarmee de compressor werd geleverd.

● De compressor dient nabij de verbruikers te worden geïnstalleerd.

● Vermijd lange luchtkabels en toevoerleidingen (verlengingen).

● Let op droge en stofvrije aanzuiglucht.

● De compressor niet in een vochtige of natte ruimte

installeren.

● De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.

● De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met

spatwater wordt gewerkt.

● Vóór inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

6. MONTAGE EN INGEBRUIKNEMING

Let op!

Voor ingebruikneming het apparaat zeker volledig monteren!

6.1 Montage van de wielen

Indien bijgeleverd, moet de wielenkit gemonteerd worden zoals weergegeven in afbeelding 2.

6.2 Montage van de standvoet

Indien bijgeleverd, moeten de rubber poten gemonteerd worden zoals weergegeven in afbeelding 3.

6.3 Montage van de transportgreep (voor de modellen die hiervan voorzien zijn)

De transportgreep op de compressor vastschroeven zoals

getoond in g. 4.

6.4 Montage van de luchtlter

Verwijder de transportstop met een schroevendraaier

of iets dergelijks en schroef de luchtlter (ref. 1) op het apparaat vast (Fig. 5a-5b).

Page 41

Breng de aanzuigslang, indien voorzien, in het deksel van de lter (Fig. 5c).

● The compressor zal blijven werken volgens zijn

6.5 Montage van de snelkoppeling (als het nog niet geassembleerd is)

Schroef de snelkoppeling voor de geregelde druk

op de koppeling op de uitlaat, zoals weergegeven in afbeeldingen 6a en 6b.

7. SCHOONMAKEN EN

6.6 Montage van de snelkoppeling voor keteldruk (voor de modellen die hiervan voorzien zijn)

De snelkoppeling voor ongeregelde keteldruk (ref. 13) vastschroeven op de druktank (ref. 2) zoals getoond in g. 7a tot 7b.

6.7 Netaansluiting

De compressor is voorzien van een netkabel met

veiligheidsstekker. Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften.

Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het

apparaat. Verzeker u ervan dat de AAN/UIT-schakelaar niet in de stand I (AAN) staat. Lange toevoerleidingen alsmede verlengkabels, kabeltrommels enz. leiden tot

spanningsverlies en kunnen het starten van de motor

beletten. Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

7.1 Reiniging

● Hou de veiligheidsinrichtingen zo veel mogelijk vrij van

● Het is aan te bevelen het apparaat direct na elk gebruik

● Gebruik geen reinigings- of oplosmiddelen; die zouden

6.8 AAN/UIT-schakelaar (Fig. 8-9)

De compressor wordt aangezet door de knop (ref. 8) in positie I te trekken (AAN). De compressor wordt uitgezet door de knop (ref. 8) in positie O te drukken (UIT).

6.9 Drukafstelling

● Met de drukregelaar (ref. 7) kan de druk op de manometer (ref. 6) worden afgesteld.

● De afgestelde druk kan op de snelkoppeling (ref. 5) worden ontnomen.

6.10 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld.

● Zodra de bovenste afstelwaarde wordt bereikt (ingesteld door de constructeur tijdens de keuringsfase), stopt de compressor.

Bij gebruik van lucht start de compressor automatisch

● Slang en spuitgereedschap moeten vóór de

7.2 Condenswater (Fig. 10)

Het condenswater dient elke dag afgetapt te worden, open daarvoor de aftapklep (ref. 11) (op de bodem van het drukvat).

1. Controleer of de compressor uitstaat (Off).

2. Pak de compressor bij het handvat en zet hem dan

3. Open de afvoerkraan.

4. Houd de compressor in de schuine stand totdat al het

op wanneer de onderste afstelwaarde wordt bereikt.

automatische cyclus totdat de aan/uitschakelaar weer

omgezet wordt.

ONDERHOUDEN

Let op!

stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.

schoon te maken.

de kunststofcomponenten van het apparaat kunnen

aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt.

schoonmaakbeurt van de compressor worden gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

schuin, zodat de afvoerkraan zich in de laagste positie bevindt.

condenswater uit het reservoir is gelopen.

ONDERHOUDSINTERVALLEN

FUNCTIE

Reiniging van de zuiglter en/of vervanging van het ltrerende element

Het lossen van de condens vanuit de tank

NA DE EERSTE 100

UREN

● ●

Dagelijks en na het werk.

ELKE 100 UREN

Page 42

5. Sluit de afvoerkraan.

Let op!

Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

7.3 Veiligheidsklep (ref. 10)

De veiligheidsklep is afgesteld op de maximaal

toegestane druk van de druktank. Het is niet toelaatbaar de veiligheidsklep te verstellen. Om te verzekeren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Trek ink aan de ring tot perslucht hoorbaar wordt afgeblazen (Fig. 11).

Laat daarna de ring weer los.

7.4 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen en tap de condens af. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

8. AFVALBEHEER EN RECYCLAGE

Op grond van de Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Het symbool van een doorgekruist vuilnisvat op een apparaat of de verpakking daarvan geeft aan dat het product aan het einde van zijn leven gescheiden van het

overige afval moet worden verwerkt. De gebruiker moet

het apparaat aan het einde van de levensduur hiervan

dus aeveren aan geschikte afvalverwerkingscentra voor elektrische en elektronische apparaten, of teruggeven aan

de verkoper waar op dat moment een nieuw gelijkwaardig apparaat wordt gekocht: voor elk aangekocht apparaat

één gelijkwaardig afgedankt exemplaar. Het op de juiste wijze scheiden, verzamelen en verwerken van afgedankte apparaten, rekening houdend met het milieu, voorkomt negatieve gevolgen op het milieu en de gezondheid. Bovendien draagt het bij tot hergebruik van de materialen waaruit de apparaten bestaan.

Het op illegale wijze afdanken van het product door de gebruiker zal leiden tot administratieve sancties volgens

de van kracht zijnde wetgeving.

9. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Storing Oorzaak Remedie

De compressor stopt en start na

enkele minuten weer zelfstandig op.

De compressor stopt na enkele

startpogingen.

De compressor stopt niet en de

veiligheidsklep grijpt in.

Alle overige werkzaamheden moeten door de erkende Servicecentra worden uitgevoerd, waarbij originele onderdelen gebruikt moeten worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig.

Garantie en reparatie.

In geval van goederen met defecten of als reservedelen nodig zijn, dient u contact op te nemen met het verkooppunt waar u het toestel gekocht heeft.

Ingreep van de thermische

beveiliging i.v.m. oververhitting van de motor.

Ingreep van de thermische

beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning).

Abnormale werking van de compressor of slechte werking van

de pressostaat.

Compressor laten afkoelen. Lucht de werkruimte.

Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuten

en de compressor zal zelfstandig

weer opstarten.

Neem de stekker uit en breng het

apparaat naar het servicecentrum.

Page 43

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

1. FORSKRIFTER VEDRØRENDE BRUG

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

TILLADT BRUG

● Kompressoren skal benyttes i egnede omgivelser

(god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv,

syre, damp samt eksplosive eller brandfarlige luftarter.

● Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet.

● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering,

angiver at kompressoren er placeret for tæt på

arbejdsområdet.

● Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter.

● Benyt forlængerledninger med en længde på maks. 5 m og med et tværsnit på min. 1,5 mm2.

● Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser.

● Sluk kun kompressoren ved hjælp af knappen I/O.

● Anvend altid håndtaget til transport af kompressoren.

● Kompressoren skal placeres vandret på et stabilt underlag.

IKKE TILLADT BRUG

● Luftstrålen må aldrig rettes mod personer, dyr eller ens egen krop (Anvend altid beskyttelsesbriller, med henblik på at beskytte øjnene mod fremmedlegemer, som hvirvles rundt i luften af strålen).

● Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren.

● Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder.

● Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at ytte kompressoren.

● Lad aldrig apparatet være udsat for vejragens (regn, sol, tåge eller sne).

● Transporter aldrig kompressoren, mens tanken er under tryk.

● Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er komplet udskiftning af tanken påkrævet.

● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden

af arbejdsområdet.

● Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige viden

● Børn bør overvåges, for at sikre, at de ikke leger med

● Brandfarlige genstande eller genstande af Nylon®

● Rengør aldrig apparatet med brandfarlige væsker eller

● Kompressoren er udelukkende beregnet til

● Trykluften, som fremstilles i denne kompressor, kan

● Vær opmærksom på det arbejde, der udføres. Brug sund

● Kompressoren er fremstillet til at fungere ved det

● Kompressoren er udstyret med en pressostat med en ventil

● Alle kompressorerne er udstyret med en sikkerhedsventil,

Sikkerhedsventilen er indstillet til at undgå overtryk i

Evt. justering af ventilen kan medføre alvorlige

● Den røde streg på manometrene angiver tankens

● Under tilslutning af et pneumatisk værktøj til en

● Brug af trykluft til de forskellige forudsete anvendelsesformer

eller erfaring.

apparatet.

og stof må aldrig placeres i nærheden af og/eller på

kompressoren.

opløsningsmidler. Anvend udelukkende en fugtig klud og kontroller, at stikket er taget ud af stikkontakten.

luftkomprimering. Anvend aldrig apparatet til andre luftarter.

ikke benyttes i medicinal- og fødevareindustrien eller til hospitalsformål uden forudgående specialbehandling og

må heller ikke fyldes på iltasker til dykning.

fornuft. Træd aldrig op på kompressoren. Lad aldrig kompressoren være i funktion uden overvågning.

D K

NYTTIGE OPLYSNINGER

impulsforhold, der er speciceret på mærkatet med de tekniske specikationer (for eksempel betyder

S3 50 % drift i 5 minutter og 5 minutters ophold), med

henblik på at undgå en overdreven ophedning af

elmotoren. Skulle der opstå overophedning, udløses motorens termiske sikring, hvilket medfører en automatisk

strømafbrydelse hvis temperaturen er for høj på grund af

overdreven strømabsorbering.

med forsinket lukning, som letter motorens igangsætning, og det er derfor normalet, at man kan høre luften herfra i et par sekunder for tom beholder.

som udløses i tilfælde af funktionsforstyrrelser i trykrelæet, hvilket er en garanti for maskinsikkerheden.

trykluftbeholderen. Ventilen er fra fabrikken indstillet, og den træder ikke i funktion, med mindre beholdertrykket når op på denne værdi. Forsøg ikke at justere på denne sikkerhedsanordning eller sætte den ud af funktion.

personskader. Hvis denne anordning kræver service eller vedligeholdelse, skal det udføres af et autoriseret Service Center.

maksimale arbejdstryk. Det viser ikke det indstillede tryk for kompressoren.

trykluftsslange, der udleder luft fra kompressoren, er det påkrævet at afbryde selve luftstrømmen i slangen.

(oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning

Page 44

med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter.

● Kontroller at det pneumatiske værktøjs og tilslutningsledningerne (med kompressoren) luftforbrug

og max driftstryk stemmer overens med indstillingen på

trykregulatoren og med den luftmængde, der leveres af kompressoren.

● Kompressorens ydelse er garanteret til funktion imellem 0 og 1000 meter over havets overade.

2. OVERSIGT OVER MASKINEN

D K

(Fig. 1 - 11)

1. Indsugningsluftlter

2. Trykbeholder

3. Hjul

4. Støttefod

5. Lynkobling (reguleret trykluft)

6. Manometer (indstillet tryk kan aæses)

7. Trykregulator

8. Tænd/Sluk-knap

9. Transportgreb

10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer (kedeltryk kan aæses)

13. Lynkobling (ureguleret trykluft)

14. Bolt

15. Møtrik

16. Spændeskive

3. EMBALLAGENS INDHOLD

● Luftkompressor

● Luftlter

● Sugerør

● Brugsvejledning og andre dokumenter

4. ANVENDELSESOMRÅDE

Kompressoren er beregnet til tilvejebringelse af trykluft til

trykluftsdrevet værktøj. Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Saven må kun anvendes i overensstemmelse med dens

tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

5. HENVISNINGER VEDR. OPSTILLING

● Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportrmaet som leverede kompressoren.

● Opstillingen af kompressoren bør ske i nærheden af forbrugeren.

● Lang luftledning og lange tilledninger (forlængere) skal undgåes.

● Sørg for tør og støvfri indsugningsluft.

● Opstil ikke kompressoren i et fugtigt eller vådt rum.

● Kompressoren må kun anvendes i dertil egnede rum

(godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.

● Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

● Oliestanden i kompressorpumpen skal kontrolleres før ibrugtagning.

6. MONTAGE OG IDRIFTSÆTTELSE

Vigtigt!

Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montage af hjul

Hvis der medfølger hjulsæt, monteres det som vist på g.

6.2 Montage af standerfod

Hvis der medfølger støttefødder, monteres de som vist på g. 3.

6.3 Montering af transportgreb (for modeller hvor dette er relevant)

Skru transportgrebet på kompressoren som vist på g. 4.

6.4 Isætning af luftlter

Fjern transportproppen med en skruetrækker eller lign., og skru luftltret (henv. 1) fast til maskinen (g. 5a-5b). Sæt sugeledningen, om medfølgende, i lterets dæksel (Fig. 5c).

Page 45

6.5 Montering af lynkobling (hvis endnu

7. VEDLIGEHOLDELSE OG

ikke monteret)

Skru lynkoblingen for reguleret tryk fast på

udgangsbindeleddet, som vist i gur 6a og 6b.

Træk stikket ud af stikkontakten inden rengørings- og

6.6 Montering af lynkobling for kedeltryk

vedligeholdelsesarbejde påbegyndes.

(for modeller hvor dette er relevant)

Skru lynkobling for ureguleret kedeltryk (henv. 13) fast til trykbeholderen (henv. 2) som vist på g. 7a-7b.

6.7 Nettilslutning

Kompressoren er udstyret med netledning med

beskyttelseskontaktstik. Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Kontrollér, at afbryderen ON/OFF ikke står i positionen I (ON). Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.8 Tænd/Sluk-knap (Fig. 8-9)

For at tænde for kompressoren, træk på den knap (henv. 8) i position I (Tænd). For at slukke for kompressoren, tryk på den knap (henv. 8) i position O (Sluk).

6.9 Trykindstilling

● Med trykregulatoren (henv. 7) kan trykket på manometeret (henv. 6) indstilles.

● Det indstillede tryk kan fjernes på lynkoblingen (henv. 5).

●

6.10 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken.

● Når maks. kalibreringsværdien nås (indstillet af producenten i forbindelse med afprøvning), afbrydes kompressoren.

Ved brug af luft starter kompressoren automatisk, når

min. kalibreringsværdien nås.

● Kompressoren fortsætter denne arbejdscyklus automatisk indtil der trykkes på afbryderen I/O.

Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

7.1 Rengøring

● Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk.

● Vi anbefaler, at kompressoren rengøres hver gang efter brug.

● Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.

● Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

7.2 Kondensvand (Fig. 10)

Kondensvandet skal aftappes dagligt ved at

åbne aftapningsventilen (henv.11) (i bunden af trykluftbeholderen).

1. Kontroller, at kompressoren er slukket.

2. Ved brug af håndtaget, sænk kompressoren mod aøbshanen så den bendes i den laveste position.

3. Åbn for aøbshanen.

4. Kompressoren skal stadig sænkes indtil hele kondensvandet er løbet ud af beholderen.

5. Luk for aøbshanen.

Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

RENGØRING

Vigtigt!

D K

Vigtigt!

VEDLIGEHOLDELSESINTERVAL

FUNKTION

Rengøring indsugelter og/eller lterskift

Aftapning kondens i tanken Dagligt og efter endt arbejde.

EFTER DE FØRSTE

100 DRIFTSTIMER

● ●

HVER 100:E

DRIFTSTIME

Page 46

7.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte

tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Træk kraftigt i ringen, så du tydeligt hører trykluften sive ud (Fig. 11). Bagefter slipper du ringen igen.

7.4 Oplagring

Vigtigt!

Træk stikket ud af kontakten, udlign apparatets og alle de hertil forbundne, trykluftdrevne redskabers tryk og udtøm kondensen. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

D K

Vigtigt!

Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

9. MULIGE FEJL OG AFHJÆLPNING

8. BORTSKAFFELSE OG

GENANVENDELSE

I medfør af direktiv 2012/19/EU om bortskaffelse af affald af elektrisk og elektronisk udstyr (WEEE).

Symbolet med den overstregede affaldsspand vist på

apparatet eller på emballagen, betyder at produktet efter

levetiden ikke må bortskaffes sammen med almindeligt

affald. Brugeren skal derfor, når produktets levetid er afsluttet, enten bringe det til de særlige centre til opsamling af elektrisk og elektronisk affaldsudstyr, eller levere det til forhandleren i anledning af køb af et nyt tilsvarende udstyr, et gammelt apparat mod et nyt apparat. Hvis produktet, efter dets levetid, indsamles særskilt på passende vis, og derefter genvindes, behandles og bortskaffes miljøvenligt, vil det bidrage til at forekomme mulige negative indydelser på miljø og sundhed, og vil lette genbrug og/eller genvinding af de materialer, der er en del af apparatet.

Ulovlig bortskaffelse af produktet fra brugerens side

medfører de strafferetlige sanktioner, som den gældende lovgivning fastsætter.

Fejl Årsag Afhjælpning

Kompressoren afbrydes og starter

automatisk efter et par minutter.

Kompressoren afbrydes efter et par

startforsøg.

Kompressoren afbrydes ikke og

sikkerhedsventilen udløses.

Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.

Udløsning af den termiske sikring

pga. overophedning af motoren.

Udløsning af den termiske sikring

pga. overophedning af motoren (fjernelse af stikket i forbindelse med drift, lav forsyningsspænding).

Uregelmæssig kompressorfunktion

eller fejlfunktion på pressostaten.

Lad kompressor køle af. Udluft lokalet.

Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv.

Fjern stikket fra stikkontakten og

kontakt servicecenteret.

Garanti og reparation.

I tilfælde af defekter og behov for reservedele bedes du kontakte den forhandler, hvor du har købt aggregatet.

Page 47

Förvara denna bruksanvisning för framtida konsultation

1. SÄKERHETSFÖRESKRIFTER

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

VAD DU SKA GÖRA

● Kompressorn ska användas i lämpliga miljöer (med

god ventilation och en omgivningstemperatur på

mellan +5 °C och +40 °C) och aldrig där damm,

syror, ångor, explosiva eller lättantändliga gaser

förekommer.

● Upprätthåll alltid ett säkerhetsavstånd på minst 4 meter mellan kompressorn och arbetsområdet.

● Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort.

● Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter.

● Använd förlängningssladdar med en max. längd på 5 m och med ett tvärsnitt på minst 1,5 mm2.

● Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag.

● Använd endast knappen I/O för att stänga av kompressorn.

● Använd alltid och endast handtaget för att flytta

kompressorn.

● Vid drift ska kompressorn stå på ett stadigt och plant underlag.

VAD DU INTE SKA GÖRA

● Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen).

● Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn.

● Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter.

● Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att ytta kompressorn.

● Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö).

● Transportera inte kompressorn med trycksatt luftbehållare.

● Utför inga svetsningar eller mekaniska ingrepp på

luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt.

● Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avstånd från kompressorn.

● Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den.

● Barn bör övervakas för att säkerställa att de inte leker med apparaten.

● Placera inte lättantändliga föremål eller föremål av Nylon®

● Rengör inte maskinen med brandfarliga vätskor eller

● Kompressorn är konstruerad för att komprimera luft.

● Tryckluften som erhålls från denna maskin kan

● Var uppmärksam på arbetet som du håller på att

● Denna kompressor är tillverkad för att fungera med

● Kompressorn är försedd med en pressostat som har

● Alla kompressorer är försedda med en säkerhetsventil

Säkerhetsventilen är inställd för att undvika övertryck

Eventuella ändringar som görs på denna ventil kan orsaka

● Det röda strecket på manometern indikerar maximalt

● Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör

● Vid användning av tryckluft för olika användningsområden

● Kontrollera att luftförbruk och max driftstryck för

eller textil i närheten och/eller på kompressorn.

lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget.

Maskinen får inte användas för någon annan typ av gas.

inte användas inom den farmaceutiska sektorn,

livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas

för att fylla syrgastuber för dykning.

utföra. Använd vanligt sunt förnuft. Klättra aldrig upp på kompressorn. Låt aldrig kompressorn vara igång utan tillsyn.

S E

VAD DU BÖR VETA

den intermittensfaktor som anges på märkplåten

med tekniska data (S3 50 % innebär t.ex. 5 minuter drift och 5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på

grund av alltför hög spänningsupptagning löser motorns

överhettningsskydd ut och bryter automatiskt spänningen.

en luftuttömningsventil med fördröjd stängning, vilken

underlättar start av motorn och därför är det vid full tank

normalt att luft blåses ut på samma gång i någon sekund.

som ingriper vid oregelbunden funktion hos tryckvakten

för att garantera maskinens säkerhet.

i lufttankarna. Denna ventil har ställts in på fabriken

och fungerar inte om inte trycket i tanken uppnår

detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning.

allvarliga skador. Om denna anordning kräver service eller underhåll kontakta ett auktoriserat servicecentrum.

driftstryck för tanken. Det gäller inte det inställda trycket.

från kompressorn är det absolut nödvändigt att avbryta

luftödet från tryckluftsröret.

(luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren

respektera och ha goda kunskaper om gällande

säkerhetsföreskrifter för varje användningsområde.

verktyget och för anslutningsrören (med kompressorn)

stämmer med inställningen på tryckregulatorn och med

kompressorns prestationer.

Page 48

● Kompressorns prestanda garanteras för en funktion mellan 0 och 1000 meter vid havsnivån.

2. BESKRIVNING AV KOMPRESSORN

(Fig. 1 - 11)

1. Insugningsluftlter

2. Tryckkärl

3. Hjul

4. Stödben

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

8. Strömbrytare

9. Transporthandtag

10. Säkerhetsventil

11. Avtappningsplugg för kondensvatten

12. Manometer (tryckkärlets tryck kan läsas av)

13. Snabbkoppling (oreglerad tryckluft)

14. Bult

15. Mutter

16. Bricka

3. FÖRPACKNINGENS INNEHÅLL

● Luftkompressor

● Luftlter

● Insugsrör

● Instruktionshandbok och andra dokument

4. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till

tryckluftsdrivna verktyg.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för

yrkesmässig, hantverksmässig eller industriell användning.

Vi ger därför ingen garanti om produkten ska användas

inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Maskinen får endast användas till sitt avsedda

ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För

materialskador eller personskador som resulterar av

sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

5. ANVISNINGAR OM UPPSTÄLLNING

● Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag

som levererade kompressorn.

● Uppställningen av kompressorn bör vara i närheten av förbrukaren.

● Undvik lång luftledning oh långa till-ledningar (förlängningar).

● Se till att insugningsluften är torr och dammfri.

● Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.

● Kompressorn får endast användas i lämpliga utrymmen

(tillräcklig ventilation, omgivningstemperatur +5°C +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.

● Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden

där sprutvatten används.

● Innan kompressorn tas i drift måste oljenivån i kompressorpumpen kontrolleras.

6. MONTERING OCH DRIFTSTART

Obs!

Se till att maskinen har monterats komplett innan du tar den i drift!

6.1 Montera hjulen

Om denna medföljer, ska hjuluppsättningen installeras så som visas i g. 2.

6.2 Montera stödet

Om dessa medföljer, ska stödfötterna installeras så som visas i g. 3.

6.3 Montera transporthandtaget (för modeller där detta är möjligt)

Skruva fast transporthandtaget på kompressorn enligt

beskrivningen i bild 4.

6.4 Montera luftltret

Ta bort transportpluggen med en skruvmejsel eller liknande

och skruva sedan fast luftltret (ref. 1) på kompressorn (bild 5a-5b). Om den medlevererats, koppla in insugsslangen i lterlocket (Fig. 5c).

Page 49

6.5 Montering av snabbkopplingen (Om

7. RENGÖRING OCH UNDERHÅLL

den redan inte är monterad)

Skruva fast snabbkopplingen för det reglerade trycket till

utgångskopplingen, på det sätt som visas i gurerna 6a och 6b.

Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten.

6.6 Montera snabbkoppling för tryckkärlets tryck (för modeller där detta är möjligt)

Skruva fast snabbkopplingen för det oreglerade trycket

från tryckkärlet (ref. 13) på tryckkärlet (ref. 2) enligt beskrivningen i bild 7a och 7b.

6.7 Nätanslutning

Kompressorn är utrustad med en nätkabel med jordad

kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att

nätspänningen stämmer överens med uppgifterna som

anges på maskinens märkskylt. Försäkra dig om att strömbrytaren ON/OFF (PÅ/AV) inte är i position I (ON) [PÅ]. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C nns det risk för att motorn inte kan starta upp pga. trög gång.

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Töm kärlet på tryck inför rengöring och underhåll.

7.1 Rengöring

● Håll skyddsanordningarna i så damm- och smutsfritt skick

● Vi rekommenderar att du rengör maskinen efter varje

● Använd inga rengörings- eller lösningsmedel. Dessa

● Slangen och sprutverktygen måste kopplas loss från

6.8 Strömbrytare (Fig. 8-9)

För att sätta igång kompressorn, dra den spaken (ref. 8) till position I (På). För att stänga av kompressorn, dra den spaken (ref. 8) till position O (Av).

6.9 Ställa in trycket

● Trycket kan ställas in med tryckreduceringsventilen (ref.

7) och läsas av på manometern (ref. 6).

● Det inställda trycket kan släppas ut vid snabbkopplingen (ref. 5).

6.10 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

● När max. kalibreringsvärde nås (inställt av tillverkaren vid provkörningen) slår kompressorn.

Kompressorn återstartar automatiskt när min.

kalibreringsvärde nås.

● Kompressoren fortsättar att funktionera automatiskt med denna cykelIl tills man arbetar på knappen I/O.

7.2 Kondensvatten (Fig. 10)

Kondensvattnet måste tömmas ut varje dag, detta görs genom att man öppnar tömningsventilen (ref. 11) (på botten av tryckbehållaren).

1. Kontrollera att kompressorn är avstängd (Off).

2. Behålla handtaget, luta kompressoren mot

3. Öppna avtappnigskranen.

4. Behålla kompressoren lutande tills fuktigheten kan

5. Stäng avtappnigskranen.

Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

Obs!

som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

användningstillfälle.

kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

avtappnigskranen så att det står på ett vertikalt läge.

fullständigt avlägnas.

Obs!

S E

UNDERHÅLLSINTERVALL

FUNKTION

Rengöring insugslter och/eller lterskifte

Avtappning kondens i tanken Varje dag eller vid slutfört arbete.

EFTER DE FÖRSTA

100 DRIFTTIMMARNA

● ●

VAR 100:E

DRIFTTIMME

Page 50

7.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckbehållarens

högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Dra kraftigt i ringen tills du hör hur tryckluft släpps ut (Fig. 11). Släpp sedan ringen.

7.4 Förvaring

Obs!

Dra ut stickproppen från elnätet, töm apparaten och alla tryckluftsverktyg som är inkopplade på luft och tappa ur kondensen. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Obs!

Förvara kompressorn endast i torr omgivning

utom räckhåll för obehöriga personer. Förvara inte

kompressorn i lutat skick utan endast stående!

9. FELSÖKNING OCH ÅTGÄRDER

8. SKROTNING OCH ÅTERVINNING

Enligt direktiv 2012/19/EU gällande avfallshantering för elektriska och elektroniska apparater (RAEE).

Symbolen med en överkryssad soptunna på utrustningen eller dess förpackning betyder att produkten i slutet av

dess livscykel återvinns separat från allmänt avfall. Användaren måste, således, återvinna utrustningen vid

lämplig återvinningscentral avsedd för elektriska produkter

samt elektroniskt avfall, alternativt återlämna produkten till återförsäljaren där man köper den nya produkten (man

kan återlämna samma antalet av använda produkter som

man kommer att köpa).

En lämplig sortering av avfall med följande återvinningsprocess och miljövänlig avfallshantering av

oanvänd produkt, bidrar till att undvika möjliga negativa

effekter på miljö och hälsa och stödjer återvinningen samt återvinningen av de material som produkten är tillverkad

av.

Produktens orättmätiga återvinnig orsakad av användaren

innebär tillämpning av etablerade gällande lagar.

Fel Orsak Åtgärd

Kompressorn stannar och återstartar

automatiskt efter några minuter.

Kompressorn stannar efter några

startförsök.

Kompressorn stannar inte och

säkerhets - ventilen ingriper.

Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.

Utlösning av överhettningsskyddet

p.g.a. överhettning av motorn.

Ingrepp av överhettningsskyddet

p.g.a. överhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning).

Oregelbunden funktion hos kompressorn eller funktionsstörning

hos pressostaten.

Låt compressor svalna. Vädra lokalen.

Slå till tryckvaktens knapp. Vädra lokalen. Vänta några minuter och kompressorn återstartar automatiskt.

Dra ur kontakten och vänd dig till

serviceverkstaden.

Garanti och reparation.

För trasiga delar eller vid behov av reservdelar kontakta det försäljningsställe där du köpt delarna.

Page 51

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä etiketissä.

● Lapsia on valvottava ja varmistuttava siitä, etteivät he

● Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja

● Älä puhdista laitetta syttyvillä nesteillä tai liuottimilla.

● Kompressoria tulee käyttää ainoastaan ilman

SUORITETTAVAT TOIMENPITEET

● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä.

● Jätä aina vähintään 4 metrin turvaetäisyys kompressorin ja työalueen välille.

● Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteiden aikana, etäisyys on liian pieni.

● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen.

● Käytä sähköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja läpileikkaus vähintään 1,5 mm2.

● Älä käytä muun pituisia jatkojohtoja äläkä sovittimia tai haaroitustulppia.

● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella.

● Siirrä kompressoria ainoastaan kahvasta.

● Toiminnassa oleva kompressori tulee asettaa vakaalle

ja vaakasuoralle tasolle.

● Tämän laitteen tuottamaa paineilmaa ei tule käyttää

● Ole erittäin huolellinen tehtävässä työssä. Käytä tervettä

● Kompressori on valmistettu toimimaan teknisten

● Kompressori on varustettu painekytkimella, jossa on

● Kaikissa kompressoreissa on varoventtiili, joka laukeaa

VÄLTETTÄVÄT TOIMENPITEET

● Älä koskaan suuntaa ilmasuihkua ihmisiä, eläimiä tai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsi suihkun nostattamilta vierasesineiltä).

● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujen nestesuihkuja kohti kompressoria.

● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä.

● Älä vedä sähköjohdosta irrottaaksesi pistotulpan

pistorasiasta tai siirtääksesi kompressoria.

● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta, sumulta, lumisateelta yms.

● Älä kuljeta kompressoria, kun säiliössä on painetta.

● Älä korjaa säiliötä hitsaamalla tai mekaanisesti. Jos siinä

on vikoja tai ruostetta, se tulee vaihtaa kokonaan.

● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta.

● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä.

Turvaventtiili on asetettu välttämään, että ilmasäiliöihin

Tähän venttiilin tehtävät säätötoimenpiteet saattavat

● Painemittarin punainen merkki ilmoittaa säiliön

● Kun letkuun, jonka kautta kompressori puhaltaa

● Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm.

pääse leikkimään laitteella.

lähelle kompressoria ja/tai sen päälle.

Käytä ainoastaan kosteaa pyyhettä.Varmista ensin, että olet irrottanut pistotulpan pistorasiasta.

puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen.

lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojen täyttämiseen.

järkeä. Älä koskaan nouse kompressorin päälle. Älä salli kompressorin toimia valvomatta.

TÄRKEITÄ TIETOJA

tietojen kilvessä ilmoitetulla jaksottaissuhteella (esim. S3 50 % tarkoittaa 5 työminuuttia ja 5 pysäytysminuuttia), jotta sähkömoottori ei ylikuumene. Jos näin kuitenkin tapahtuu, moottoriin kuuluva lämpösuoja katkaisee jännitteen automaattisesti, kun lämpötila on liian suuren virranoton vuoksi liian korkea.

moottorin käynnistymistä helpottava viivesulkeutuva

ilmanpoistoventtiili. Säiliön ollessa tyhjä on siten normaalia, että ilmanpoistoventtiilistä tulee ilmaa muutaman sekunnin ajan.

jos painekytkimen toiminnassa on häiriö ja takaa näin

laitteen turvallisuuden.

syntyy ylipaine. Venttiili on esiasetettu tehtaalla eikä se toimi ennen kuin säiliön paine saavuttaa tämän paineen. Älä yritä säätää tai poistaa turvavälinettä.

aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttä valtuutettuun korjaamoon.

maksimikäyttöpaineen. Se ei viittaa säädettyyn paineeseen.

paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkusta liittämisen ajaksi ehdottomasti katkaistava!

ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä

käyttötarkoitusta koskevat määräykset tunnetaan ja niitä

Page 52

noudatetaan.

● Varmista, että käytettävän paineilmatyökalun ja liitosputkien (kompressorilla) ilmankulutus ja enimmäiskäyttöpaine

ovat yhteensopivat paineensäätimeen asetetun paineen

ja kompressorin tuottaman ilman määrän kanssa.

● Kompressorin suorituskyky on taattu toimimaan 0 - 1000 metrin korkeudella merenpinnasta.

2. LAITTEEN KUVAUS

1. Imuilmansuodatin

2. Painesäiliö

3. Pyörä

4. Tukijalka

5. Pikaliitin (säädelty paineilma)

6. Manometri (säädetyn paineen voi lukea tästä)

7. Paineensäädin

8. Päälle-/pois-katkaisin

9. Työntökahva

10. Turvaventtiili

11. Lauhdeveden laskuruuvi

12. Manometri (säiliön paineen voi lukea tästä)

13. Pikaliitin (säätämätön paineilma)

14. Pultti

15. Mutteri

16. Aluslevy

(Kuvissa 1 - 11)

3. PAKKAUKSEN SISÄLTÖ

● Ilman kompressori

● Ilmansuodatin

● Imuputki

● Käyttöohje ja muut asiakirjat

4. KÄYTTÖTARKOITUS

Kompressori on tarkoitettu kehittämään paineilmaa

paineilmakäyttöisiä työkaluja varten. Ole hyvä ja ota huomioon, että laitteitamme ei ole

suunniteltu ja valmistettu käytettäväksi pienteollisuustai

teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis-

tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa

toimissa.

Konetta saa käyttää ainoastaan sille määrättyyn

tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista

vahingoista tai loukkaantumisista on vastuussa laitteen

omistaja/käyttäjä eikä suinkaan sen valmistaja.

5. ASENNUSOHJEET

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle

huolitsijalle.

● Kompressori tulee asettaa kulutuslaitteen lähistölle.

● On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh toja

(jatkojohtoja).

● Huolehdi siitä, että imuilma on kuivaa ja pölytöntä.

● Älä asenna kompressoria kosteaan tai märkään ti laan.

● Kompressoria saa käyttää ainoastaan

tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja.

● Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita.

● Ennen käyttöönottoa tulee tarkastaa kompressoripumpun öljymäärä.

6. ASENNUS JA KÄYTTÖÖNOTTO

Huomio!

Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

6.1 Pyörien asennus

Jos toimitukseen kuuluu pyöräsarja, se tulee asentaa kuvan 2 mukaisesti.

6.2 Tukijalan asennus

Jos toimitukseen kuuluvat kumijalat, ne tulee asentaa kuvan 3 mukaisesti.

6.3 Kuljetuskahvan asentaminen (niissä malleissa, joissa se on olemassa)

Ruuvaa kuljetuskahva kiinni kompressoriin kuten kuvan 4

mukaisesti.

6.4 Ilmansuodattimen asennus

Irroita kuljetustulppa ruuviavaimella tms. ja ruuvaa ilmansuodatin (viit. 1) kiinni laitteeseen (kuvissa 5a-5b). Mikäli paineilmaletku on toimitettu, asenna se suodattimen kanteen (Kuva 5c).

Page 53

6.5 Pikaliittimen asennus (ellei sitä ole

7. PUHDISTUS JA HUOLTO

valmiiksi asennettu)

Kiinnitä pikaliitin säädettyä painetta varten ulostulon

liitokseen kuvan 6a ja 6b mukaisesti.

6.6 Kattilanpaineen pikaliittimen asentaminen (niissä malleissa, joissa se on olemassa)

Säätelemättömän kattilanpaineen pikaliitin (viit. 13) ruuvataan kiinni painesäiliöön (viit. 2) kuten kuvissa 7a-7b näytetään.

6.7 Verkkoliitäntä

Kompressorin verkkoliitäntäjohto on varustettu

suojakontaktipistokkeella. Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Varmista, että ON/OFF-katkaisin ei ole asennossa I (ON). Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne.

aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin

käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on

moottorin käynnistyminen vaikeaa raskaskulkuisuuden

vuoksi.

6.8 Pois-/päälle-katkaisin (kuvissa 8-9)

Kompressori käynnistyy vetämällä säätönupista (viit. 8) asemaan I (Päälle-). Kompressori sammuu painamalla säätönupista (viit. 8) asemaan O (Pois).

6.9 Paineen säätö

● Paineensäätimellä (viit. 7) voit säätää manometrin (viit.

6) osoittamaa painetta.

● Säädetyn paineen voit ottaa pikaliittimestä (viit. 5).

Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia.

Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara!

Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

7.1 Puhdistus

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin

● Suosittelemme laitteen puhdistamista aina heti käytön

● Älä käytä puhdistusaineita tai liuotteita; ne saattavat

● Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa

7.2 Lauhdevesi (kuva 10)

Lauhdevesi on tyhjennettävä joka päivä avaamalla

tyhjennysventtiilin (viit. 11) (painesäiliön pohjassa).

1. Tarkista, että kompressori on sammutettu.

2. Kahvasta kiinni pitämällä kallista kompressoria

3. Aukaise tyhjennyshana.

4. Pidä kompressoria kallistettuna niin kauan, että

5. Sulje tyhjennyshana.

6.10 Painekytkimen säätö

Painekytkin on säädetty tehtaalla.

● Kun ylempi kalibrointiarvo on saavutettu (valmistajan koekäyttövaiheessa asettama), kompressori pysähtyy.

Ilmaa käyttäessään kompressori käynnistyy uudelleen

automaattisesti saavuttaessaan alemman kalibrointiarvon.

● Kompressori jatkaa automaattisesti käyntiään tällä kierroksella aina siihen saakka kunnes käännetään I/O

-katkaisijasta.

Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

Huomio!

mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta.

jälkeen.

syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

kompressorista. Kompressoria ei saa puhdistaa vedellä, liuotteilla tms.

tyhjennyshanaa päin niin, että se jää ala-asentoon.

lauhdevesi saadaan poistettua.

Huomio!

HUOLTOVÄLIT

TOIMINTO

Imusuodattimen puhdistus ja/tai

suodatinelementin vaihto Säiliön lauhdeveden poisto Päivittäin ja työn lopuksi.

ENSIMMÄISTEN 100

TUNNIN JÄLKEEN

● ●

100 TUNNIN VÄLEIN

Page 54

7.3 Turvaventtiili (viit. 10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua

painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Vedä renkaasta niin voimakkaasti, että kuulet paineilman purkautuvan (kuva 11). Päästä sitten rengas jälleen irti.

8. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ

Sähkö- ja elektroniikkalaiteromun (SER) hävittämistä koskevan direktiivin 2012/19/EU mukaisesti.

7.4 Säilytys

Huomio!

Irrota pistoke verkkovirrasta, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista ja tyhjennä lauhdevesi. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.

Huomio!

Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain

pystyasennossa!

Laitteessa tai pakkauksessa oleva viivattu jätesäiliö

tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteiden mukana.

Käyttäjän on sen sijaan toimitettava tuote sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen tai luovutettava se myyjälle uuden samanlaisen laitteen

oston yhteydessä.

Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja edistävät laitteeseen kuuluvien materiaalien

uudelleenkäyttöä ja/tai kierrätystä.

Laittomasta käytöstäpoistosta rangaistaan voimassa

olevien lakien mukaan.

9. MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

VIKA SYY KORJAUS

Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman

minuutin kuluttua.

Kompressori pysähtyy muutaman

käyn -nistysyrityksen jälkeen.

Kompressori ei pysähdy ja

varoventtiili laukeaa.

Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.

Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen.

Lämpösuojan laukeaminen,

syynä moottorin ylikuumeneminen

(pistotulpan irrotus käynnin aikana, vähäinen jännite).

Kompressori ei toimi asianmukaisesti tai painekytkin on

rikki.

Anna kompressori jäähtyätai. Ilmastoi tila.

Paina käynnistys/pysäytyspainiketta. Ilmastoi tila. Odota muutama

minuutti ja kompressori käynnistyy

itsestään.

Irrota pistotulppa ja ota yhteys

huoltokeskukseen.

Takuu ja korjaus.

Jos tuote on viallinen tai vaatii varaosia, ota yhteyttä jälleenmyyjään, jolta tuote on hankittu.

Page 55

Φυλάξτε το παρόν εγχειρίδιο οδηγιών για μελλοντική χρήση

1. ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Η αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ μετρημένη σε 4 μ. ελεύθερου πεδίου ισοδυναμεί με την αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ που δηλώνεται στην ετικέτα, τοποθετημένη στον Αεροσυμπιεστής, σε λιγότερο από

20 dB.

ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΩ

● Ο αεροσυμπιεστής πρέπει να χρησιμοποιείται στους κατάλληλους χώρους (καλά αεριζόμενους, με θερμοκρασία περιβάλλοντος μεταξύ +5°C και +40°C) και ποτέ παρουσία εκρηκτικής ή εύφλεκτης σκόνης, οξέων, ατμών, αερίων.

● Να διατηρείτε πάντα μια απόσταση ασφαλείας τουλάχιστον 4 μέτρων από τον αεροσυμπιεστή και από το χώρο εργασίας.

● Τυχόν χρωματισμοί που ενδεχομένως μπορεί να παρουσιαστούν στο πλαστικό προστατευτικό του ιμάντα του αεροσυμπιεστή κατά τη διάρκεια της βαφής, δείχνουν ότι η απόσταση βαφής είναι πολύ μικρή.

● Εισαγάγετε το φις του ηλεκτρικού καλωδίου σε μια πρίζα με το κατάλληλο σχήμα, την κατάλληλη τάση και συχνότητα, που συμμορφώνεται με τους ισχύοντες κανονισμούς.

● Να χρησιμοποιείτε προεκτάσεις ηλεκτρικού καλωδίου μέγιστου μήκους 5 μέτρων και με διατομή του κάτω καλωδίου όχι μικρότερη των 1.5 mm

● Δεν συνιστάται η χρήση προεκτάσεων με διαφορετικό μήκος ούτε αντάπτορες και πολύμπριζα.

● Να χρησιμοποιείτε πάντα και μόνο το διακόπτη I/O για να σβήσετε τον αεροσυμπιεστή.

● Να χρησιμοποιείτε πάντα και μόνο τη χειρολαβή για τη μετακίνηση του συμπιεστή.

● Ο συμπιεστής όταν λειτουργεί πρέπει να τοποθετείται σε μια σταθερή βάση και σε οριζόντια θέση για.

ΤΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

● Μην κατευθύνετε ποτέ τον αέρα σε άτομα, ζώα ή στο σώμα σας (Χρησιμοποιήστε προστατευτικά γυαλιά για την προστασία των ματιών από ξένα σώματα που μπορεί να τιναχτούν λόγω της δύναμης του αέρα).

● Μην κατευθύνετε τη δέσμη των υγρών που εκτινάσσεται από τα συνδεδεμένα εργαλεία προς τον ίδιο το συμπιεστή.

● Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια ή χέρια ή με βρεγμένα πόδια.

● Μην τραβάτε το καλώδιο τροφοδοσίας για να αφαιρέσετε το φις από την πρίζα του ρεύματος ή για τη μετακίνηση του συμπιεστή.

● Μην αφήνετε τη συσκευή εκτεθημένη σε ατμοσφαιρικούς παράγοντες (βροχή, ήλιος, ομίχλη, χιόνι).

● Μη μεταφέρετε τον αεροσυμπιεστή με το ρεζερβουάρ υπό πίεση

● Μην κάνετε συγκολλήσεις ή μηχανικές επεξεργασίες στο ρεζερβουάρ. Στην περίπτωση ελαττωμάτων ή διαβρώσεων πρέπει να αντικατασταθεί εξ ολοκλήρου.

● Μην επιτρέπετε τη χρήση της συσκευής από ανειδίκευτα άτομα. Κρατήστε μακριά από το χώρο εργασίας τα παιδιά ή τυχόν ζώα.

● Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανόμενων των παιδιών) των οποίων οι φυσικές, αισθητήριες ή νοητικές ικανότητες είναι μειωμένες, ή παρουσιάζουν έλλειψη εμπειρίας ή γνώσης.

● Πρέπει να υπάρχει επίβλεψη των παιδιών για να σιγουρευτείτε ότι δεν παίζουν με τη συσκευή.

● Μην τοποθετείτε εύφλεκτα αντικείμενα ή πλαστικά και υφασμάτινα αντικείμενα κοντά ή/και επάνω στο συμπιεστή.

● Μην καθαρίζετε το μηχάνημα με εύφλεκτα υγρά ή διαλύτες. Να χρησιμοποιείτε μόνο ένα υγρό πανί, αφού πρώτα βγάλετε το φις από την πρίζα ηλεκτρικού ρεύματος.

● Η χρήση του αεροσυμπιεστή είναι απόλυτα συνδεδεμένη με τη συμπίεση αέρα. Μη χρησιμοποιείτε το μηχάνημα για κανενός είδους άλλο αέριο.

● Ο συμπιεσμένος αέρας που παράγεται από αυτό το μηχάνημα δεν μπορεί να χρησιμοποιηθεί στον φαρμακευτικό τομέα, στον τομέα τροφίμων ή στο νοσοκομειακό τομέα, εάν δεν προηγηθούν ειδικές επεξεργασίες και δεν μπορεί να χρησιμοποιηθεί για να γεμίσετε τις μπουκάλες κατάδυσης.

● Δίνετε προσοχή στην εργασία που εκτελείτε. Χρησιμοποιήστε την κοινή λογική. Μην ανεβαίνετε στον συμπιεστή. Μην αφήνετε τον συμπιεστή να λειτουργεί χωρίς φύλαξη.

ΤΙ ΠΡΕΠΕΙ ΝΑ ΞΕΡΕΤΕ

● Αυτός ο συμπιεστής έχει κατασκευαστεί για να λειτουργεί με τη σχέση διακεκομένης λειτουργίας που αναγράφεται στην ετικέτα τεχνικών στοιχείων (π.χ. S3

50 % σημαίνει 5 λεπτά λειτουργίας και 5 λεπτά διακοπής) ώστε να αποφεύγεται η υπερθέρμανση του ηλεκτρικού μοτέρ. Στην περίπτωση που παρουσιαστεί υπερθέρμανση, επεμβαίνει η θερμική ασφάλεια που διαθέτει το μοτέρ διακόπτοντας αυτόματα την παροχή ρεύματος, όταν η θερμοκρασία είναι πάρα πολύ υψηλή λόγω υπερβολικής απορρόφησης ρεύματος.

● Ο συμπιεστής είναι εφοδιασμένος με έναν πιεσοστάτη εξοπλισμένο με μια βαλβίδα εκτόνωσης αέρα που καθυστερεί και διευκολύνει την εκκίνηση του κινητήρα και ως εκ τούτου είναι φυσιολογική, με το ρεζερβουάρ κενό, μιας διαρροής αέρα από την ίδια για μερικά δευτερόλεπτα.

● Όλοι οι αεροσυμπιεστές διαθέτουν βαλβίδα ασφαλείας που επεμβαίνει σε περίπτωση ανώμαλης λειτουργίας του πιεσοστάτη εξασφαλίζοντας έτσι την ασφάλεια του μηχανήματος.

Η βαλβίδα ασφαλείας ρυθμίζεται για να αποφεύγεται η

υπερβολική συμπίεση των δεξαμενών αέρα. Αυτή η βαλβίδα είναι εργοστασιακά προρυθμισμένη και δεν λειτουργεί αν η πίεση δεξαμενής δεν φτάσει αυτή την τιμή. Μην επιχειρήσετε να ρυθμίσετε ή να απομακρύνετε αυτή τη διάταξη ασφαλείας.

Τυχόν ρυθμίσεις στη βαλβίδα μπορεί να προκαλέσουν

σοβαρό τραυματισμό. Εάν αυτή η διάταξη απαιτεί σέρβις ή συντήρηση, απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις.

● Η κόκκινη γραμμή στον μετρητή πίεσης αναφέρεται στη μέγιστη πίεση λειτουργίας της δεξαμενής. Δεν αναφέρεται στη ρυθμισμένη πίεση.

G R

Page 56

● Κατά τη σύνδεση ενός πνευματικού εργαλείου σε ένα σωλήνα μέσω του οποίου διοχετεύεται συμπιεσμένος αέρας από τον αεροσυμπιεστή, πρέπει οπωσδήποτε να διακόπτεται η ροή του αέρα από την έξοδο του σωλήνα αυτού.

● Η χρήση του πεπιεσμένου αέρα στις διάφορες προβλεπόμενες χρήσεις (φούσκωμα, πνευματικά εργαλεία, βαφή, καθαρισμός με διαλύτες μόνο με υδάτινη βάση, κλπ.) απαιτεί τη γνώση και την τήρηση των προβλεπόμενων κανονισμών για κάθε περίπτωση ξεχωριστά.

● Παρακαλούμε ελέγξτε ότι η κατανάλωση αέρα, η μέγιστη πίεση λειτουργίας και οι σωλήνες σύνδεσης (με το κομπρεσέρ) που χρησιμοποιούνται, είναι κατάλληλες για την πίεση που έχουμε ορίσει στο ρυθμιστή εξόδου και για την ποσότητα αέρα που παρέχει το κομπρεσέρ.

● Οι επιδόσεις του συμπιεστή είναι εγγυημένες για λειτουργία μεταξύ 0 και 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.

2. ΔΙΑΤΑΞΗ (Εικ. 1 - 11)

1. Φίλτρο αέρα εισαγωγής

2. Δοχείο πίεσης

3. Τροχός

4. Ποδαράκι στήριξης

5. Ταχυσύνδεσμος (ρυθμισμένος συμπιεσμένος αέρας)

6. Μετρητής πίεσης (για την ανίχνευση της προκαθορισμένης πίεσης της δεξαμενής)

7. Ρυθμιστής πίεσης

8. Διακόπτης ON/OFF (ενεργοποίηση/απενεργοποίηση)

9. Λαβή μεταφοράς

10. Βαλβίδα ασφαλείας

11. Βίδα αποστράγγισης για το νερό συμπύκνωσης

12. Μετρητής πίεσης (για την ανίχνευση της πίεσης

δεξαμενής)

13. Ταχυσύνδεσμος (μη ρυθμισμένος συμπιεσμένος αέρας)

14. Μπουλόνι

15. Παξιμάδι

16. Ροδέλα

3. ΠΕΡΙΕΧΟΜΕΝΟ ΤΗΣ ΣΥΣΚΕΥΑΣΙΑΣ

● Αεροσυμπιεστής

● Φίλτρο αέρα

● Σωληνάκι αναρρόφησης

● Εγχειρίδιο οδηγιών και άλλα έγγραφα

4. ΠΕΔΙΟ ΧΡΗΣΗΣ

Ο συμπιεστής έχει σχεδιαστεί για την παραγωγή συμπιεσμένου αέρα για εργαλεία που λειτουργούν με συμπιεσμένο αέρα.

Να έχετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση σε εμπορικές ή βιομηχανικές εφαρμογές. Η εγγύησή μας ακυρώνεται αν χρησιμοποιήσετε το μηχάνημα σε εμπορικές ή βιομηχανικές εργασίες ή για παρεμφερείς σκοπούς.

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για τον προκαθορισμένο σκοπό. Οποιαδήποτε άλλη χρήση κρίνεται ως κακή χρήση. Για τυχόν βλάβες ή τραυματισμούς οποιουδήποτε είδους που προκαλούνται λόγω κακής χρήσης θα ευθύνεται ο χρήστης/χειριστής και όχι ο κατασκευαστής.

5. ΣΗΜΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ

ΛΑΜΒΑΝΟΝΤΑΙ ΥΠΟΨΗ ΚΑΤΑ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

● Ελέγξτε το μηχάνημα για σημάδια από βλάβες κατά τη

μεταφορά. Αναφέρετε αμέσως τυχόν βλάβες στην εταιρεία που σας προμήθευσε το συμπιεστή.

● Ο συμπιεστής πρέπει να ρυθμίζεται κοντά στον καταναλωτή που θα τον χειριστεί.

● Να αποφεύγετε τις μακριούς αγωγούς αέρα και τους μακριούς αγωγούς παροχής (προεκτάσεις).

● Βεβαιωθείτε ότι ο αέρας εισαγωγής είναι ξηρός και απαλλαγμένος από σκόνη.

● Μη ρυθμίζετε το συμπιεστή σε νοτισμένους ή υγρούς χώρους.

● Ο συμπιεστής μπορεί να χρησιμοποιηθεί μόνο σε

κατάλληλους χώρους (με καλό αερισμό και θερμοκρασία περιβάλλοντος από +5°C έως +40°C). Δεν πρέπει να υπάρχει σκόνη, οξέα, ατμοί, εκρηκτικά αέρια ή εύφλεκτα αέρια στο χώρο.

● Ο συμπιεστής έχει σχεδιαστεί για να χρησιμοποιείται σε στεγνούς χώρους. Απαγορεύεται η χρήση του συμπιεστή σε χώρους όπου διεξάγεται εργασία με ψεκασμούς νερού.

6. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΕΚΚΙΝΗΣΗ

Προειδοποίηση!

Θα πρέπει να συναρμολογήσετε πλήρως τη συσκευή πριν τη χρησιμοποιήσετε για πρώτη φορά.

6.1 Στερέωση των τροχών

Αν προβλέπεται, το σετ τροχών πρέπει να τοποθετηθεί με τον τρόπο που φαίνεται στην εικόνα 2.

6.2 Στερέωση του πέλματος στήριξης

Αν προβλέπεται, το λαστιχένιο πόδι πρέπει να τοποθετηθεί με τον τρόπο που φαίνεται στην εικόνα 3.

6.3 Στερέωση της λαβής μεταφοράς (για τα μοντέλα στα οποία προβλέπεται)

Βιδώστε τη λαβή μεταφοράς στο συμπιεστή όπως φαίνεται στην εικόνα 4.

6.4 Τοποθέτηση του φίλτρου αέρα

Αφαιρέστε την τάπα μεταφοράς με κατσαβίδι ή κάτι παρόμοιο και βιδώστε το φίλτρο του αέρα (αναφ. 1) στη συσκευή (εικ. 5a-5b). Αν προμηθεύτηκε, τοποθετήστε το σωληνάκι αναρρόφησης στο καπάκι του φίλτρου (Εικ. 5c).

6.5 Συναρμολόγηση του συνδέσμου ταχείας δράσης (Αν δεν είναι συναρμολογημένο)

Σφίξτε τον ταχυσύνδεσμο ανάλογα με την πίεση του ρυθμιστή εξόδου, όπως φαίνεται στα σχήματα 6a και 6b.

Page 57

6.6 Στερέωση του ταχυσυνδέσμου για την πίεση δεξαμενής (για τα μοντέλα στα οποία προβλέπεται)

Βιδώστε τον ταχυσύνδεσμο για τη μη ρυθμιζόμενη πίεση δεξαμενής (αναφ. 13) στο δοχείο πίεσης (αναφ. 2) όπως φαίνεται στις Εικόνες 7a και 7b.

6.7 Τάση

Ο συμπιεστής διαθέτει ένα καλώδιο τροφοδοσίας με βύσμα ανθεκτικό στους κραδασμούς. Εισαγάγετε το φις του ηλεκτρικού καλωδίου σε μια πρίζα με το κατάλληλο σχήμα, την κατάλληλη τάση και συχνότητα, που συμμορφώνεται με τους ισχύοντες κανονισμούς. Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιωθείτε ότι η τάση δικτύου συμμορφώνεται με τις προδιαγραφές της πινακίδας χαρακτηριστικών. Βεβαιωθείτε ότι ο διακόπτης ON/OFF δεν βρίσκεται στη θέση I (ON). Τα μακριά καλώδια τροφοδοσίας, οι προεκτάσεις, τα καρούλια καλωδίου κτλ. προκαλούν πτώση τάσης και μπορεί να εμποδίσουν την εκκίνηση του κινητήρα. Σε περίπτωση χαμηλών θερμοκρασιών κάτω από +5°C, η εκκίνηση του κινητήρα τίθεται σε κίνδυνο λόγω ακαμψίας.

6.8 Διακόπτης On/Off (ενεργοποίηση/ απενεργοποίηση) (εικ. 8-9)

Για να ενεργοποιήσετε το συμπιεστή, τραβήξτε προς τα έξω το μπουτόν (αναφ. 8). Για να απενεργοποιήσετε το συμπιεστή, πιέστε το μπουτόν (αναφ. 8) προς τα μέσα ξανά.

Προειδοποίηση!

Αφού σβήσετε τον συμπιεστή, πρέπει να περιμένετε τουλάχιστον τρία δευτερόλεπτα πριν ενεργοποιήσετε ξανά το μηχάνημα.

6.9 Ρύθμιση της πίεσης

● Μπορείτε να ρυθμίσετε την πίεση στο μετρητή πίεσης (αναφ.

6) χρησιμοποιώντας το ρυθμιστή πίεσης (αναφ. 7).

● Την πίεση ρύθμισης μπορείτε να τη λάβετε από τον ταχυσύνδεσμο (αναφ. 5).

6.10 Ρύθμιση του διακόπτη πίεσης

Ο διακόπτης πίεσης ρυθμίζεται στο εργοστάσιο.

● Όταν φτάσει στη μέγιστη ρυθμισμένη τιμή (που ρυθμίζεται από τον κατασκευαστή όταν γίνονται οι δοκιμές στον αεροσυμπιεστή), ο συμπιεστής σταματά.

Χρησιμοποιώντας αέρα, ο αεροσυμπιεστής επανεκκινείται

αυτόματα όταν φτάσει στην χαμηλότερη ρυθμισμένη τιμή.

● Ο συμπιεστής συνεχίζει να λειτουργεί με αυτό τον κύκλο σε αυτόματη διαδικασία μέχρις ότου επεμβούμε στο διακόπτη I/O.

7. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Προειδοποίηση!

Βγάλτε το βύσμα τροφοδοσίας πριν κάνετε οποιαδήποτε εργασία καθαρισμού και συντήρησης στη συσκευή.

Προειδοποίηση!

Περιμένετε μέχρι να κρυώσει εντελώς ο συμπιεστής. Κίνδυνος εγκαύματος!

Προειδοποίηση!

Να αποσυμπιέζετε πάντοτε τη δεξαμενή πριν κάνετε οποιαδήποτε εργασία καθαρισμού και συντήρησης.

7.1 Καθαρισμός

● Να διατηρείτε τις διατάξεις ασφαλείας καθαρές από ρύπους και σκόνη όσο γίνεται περισσότερο. Να ξεπλένετε τον εξοπλισμό με ένα καθαρό πανί ή να το φυσάτε με συμπιεσμένο αέρα χαμηλής πίεσης.

● Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά τη χρήση της.

● Μη χρησιμοποιείτε προϊόντα καθαρισμού ή διαλύτες. Μπορεί να βλάψουν τα πλαστικά μέρη της συσκευής. Βεβαιωθείτε ότι δεν υπάρχει περίπτωση εισχώρησης νερού στο εσωτερικό της συσκευής.

● Πριν από τον καθαρισμό θα πρέπει να αποσυνδέσετε τον εύκαμπτο σωλήνα και όλα τα εργαλεία ψεκασμού από το συμπιεστή. Μην καθαρίζετε το συμπιεστή με νερό, διαλύτες ή άλλα παρεμφερή.

7.2 Νερό συμπύκνωσης (Εικ. 10)

Το νερό συμπύκνωσης πρέπει να αποστραγγίζεται κάθε μέρα ανοίγοντας τη βαλβίδα αποστράγγισης (αναφ. 11) (στο κάτω μέρος του δοχείου πίεσης).

1. Βεβαιωθείτε ότι ο συμπιεστής είναι σε θέση Off.

2. Κρατώντας τον από τη χειρολαβή, δώστε κλίση στο συμπυκνωτή προς τη μεριά της διεξόδου εκκένωσης κατά τέτοιο τρόπο έτσι ώστε αυτό να βρίσκεται στην πιο χαμηλή θέση.

3. Ανοίξτε τη διέξοδο εκκένωσης.

4. Κρατήστε το συμπυκνωτή σε κλίση μέχρις ότου όλη η συμπύκνωση βγει από τη δεξαμενή.

5. Κλείστε τη διέξοδο εκκένωσης.

Προειδοποίηση!

Να απορρίπτετε το νερό συμπύκνωσης με περιβαλλοντικά συμβατό τρόπο στο κατάλληλο σημείο συλλογής.

G R

ΔΙΑΛΕΙΜΜΑΤΑ ΣΥΝΤΗΡΗΣΗΣ

ΛΕΙΤΟΥΡΓΙΑ

Καθαριότητα φίλτρου απορρόφησης και / ή αντικατάσταση στοιχείου φιλτραρίσματος

Εκκένωση Συμπύκνωσης ρεζερβουάρ Καθημερινά και στο τέλος της εργασίας.

ΜΕΤΑ ΤΙΣ ΠΡΩΤΕΣ

100 ΩΡΕΣ

● ●

ΚΑΘΕ 100 ΩΡΕΣ

Page 58

7.3 Βαλβίδα ασφαλείας (αναφ. 10)

Η βαλβίδα ασφαλείας έχει ρυθμιστεί για την υψηλότερη επιτρεπτή πίεση του δοχείου πίεσης. Απαγορεύεται να ρυθμίζετε τη βαλβίδα ασφαλείας. Για να λειτουργεί σωστά η βαλβίδα ασφαλείας όταν τη χρειαστείτε, πρέπει να τη χρησιμοποιείτε από καιρού εις καιρό. Τραβήξτε το δακτύλιο τόσο δυνατά, ώστε να ακούσετε πως εξάγεται ο πεπιεσμένος αέρας (Εικ 11). Κατόπιν αφήστε πάλι ελεύθερο τον δακτύλιο.

7.4 Αποθήκευση

Προειδοποίηση!

Βγάλτε το φις από την πρίζα ρεύματος, εξαερώστε τη συσκευή και όλα τα εργαλεία πεπιεσμένου αέρα που συνδέονται με αυτήν και εκκενώστε το συμπύκνωμα. Απενεργοποιήστε το συμπιεστή και βεβαιωθείτε ότι έχει ασφαλίσει έτσι ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα.

Προειδοποίηση!

Να αποθηκεύετε το συμπιεστή μόνο σε στεγνές τοποθεσίες που δεν είναι προσβάσιμες από μη

εξουσιοδοτημένα πρόσωπα. Να τον αποθηκεύετε

πάντοτε σε κατακόρυφη θέση, ποτέ με κλίση!

8. ΑΠΟΡΡΙΨΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ

Σύμφωνα με την Οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ).

Το σύμβολο του κάδου με το σημάδι X πάνω στη συσκευή ή πάνω στη συσκευασία δείχνει ότι το προϊόν στο τέλος του κύκλου ζωής του πρέπει να συλλεχτεί χωριστά από τα άλλα απορρίμματα. Ο χρήστης θα πρέπει να μεταφέρει τη συσκευή που έχει φτάσει στο τέλος του κύκλου ζωής της στα κατάλληλα κέντρα επιλεκτικής αποκομιδής ηλεκτρικών και ηλεκτροτεχνικών απορριμμάτων ή να το παραδώσει στο σημείο πώλησης κατά τη στιγμή αγοράς μιας καινούριας συσκευής ίδιου τύπου, σε σχέση ένα προς ένα. Η κατάλληλη επιλεχτική αποκομιδή για την ακόλουθη ενεργοποίηση της guata συσκευής προς την ανακύκλωση, προς την ειδική μεταχείριση και προς τη διάθεση περιβαλλοντολογικά συμβατή συνεισφέρει στην αποφυγή αρνητικών συνεπειών στο περιβάλλον και στην υγεία και βοηθά στην επαναχρησιμοποίηση και /ή ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή. Η παράνομη απόσυρση του προϊόντος από μέρους του χρήστη έχει ως συνέπεια την επιβολή των προβλεπομένων διοικητικών κυρώσεων όπως προβλέπονται από τους κείμενους νόμους.

9. ΠΙΘΑΝΕΣ ΑΝΩΜΑΛΙΕΣ ΚΑΙ ΑΝΤΙΣΤΟΙΧΕΣ ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΕΠΕΜΒΑΣΕΙΣ

Ανωμαλία Αιτία Λύση

Ο συμπιεστής σταματάει να λειτουργεί και επανεκκινείται αυτόματα μετά από μερικά λεπτά.

Ο αεροσυμπιεστής μετά από μερικές προσπάθειες εκκίνησης σταματάει.

Ο αεροσυμπιεστής δεν σταματάει και ενεργοποιείται η βαλβίδα ασφαλείας.

Οποιαδήποτε άλλη επέμβαση πρέπει να εκτελείται από τα εξουσιοδοτημένα Κέντρα Τεχνικής Υποστήριξης ζητώντας γνήσια ανταλλακτικά. Οποιαδήποτε παρέμβασηστο μηχάνημα μπορεί να μειώσει την ασφάλειά του και σε κάθε περίπτωση αποτελεί λόγο ακύρωσης της σχετικής εγγύησης.

Επέμβαση της θερμικής ασφάλειας, λόγω υπερθέρμανσης του μοτέρ.

Επέμβαση της θερμικής ασφάλειας λόγω υπερθέρμανσης του μοτέρ (αποσύνδεση του φις κατά τη διάρκεια λειτουργίας, μειωμένη τάση τροφοδοσίας).

Ανώμαλη λειτουργία του συμπιεστή ή δυσλειτουργία του πιεσοστάτη.

Αφήστε τον αεροσυμπιεστής να κρυώσει. Αερίστε το χώρο.

Ενεργοποιήστε το διακόπτη λειτουργίας και παύσης λειτουργίας. Αερίστε το χώρο. Περιμενετε μερικά λεπτά και ο αεροσυμπιεστής θα επανεκκινηθεί αυτόνομα.

Βγάλτε το φις από την πρίζα και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης.

Εγγύηση και επισκευή

Σε περίπτωση ελαττωματικών προϊόντων ή όταν απαιτούνται ανταλλακτικά, επικοινωνήστε με το σημείο πώλησης στο οποίο πραγματοποιήσατε την αγορά.

Page 59

Przechowywać niniejszy podręcznik instrukcji obsługi tak, aby można było korzystać z niego w przyszłości

1. ZACHOWANIE OSTROŻNOŚCI

Wartość CIŚNIENIA AKUSTYCZNEGO zmierzona w odległości 4 m jest równa wartości MOCY

AKUSTYCZNEJ, podanej na etykietce zawieszonej na

sprężarce minus 20 dB.

● Urządzenie nie może być używane przez osoby (włączając

● Należy nadzorować dzieci, aby nie bawiły się urządzeniem.

● Nie zezwalać na obsługę sprężarki przez osoby

CO NALEŻY ROBIĆ

● Sprężarka może być stosowana tylko w odpowiednich miejscach (dobrze wietrzonych, z temperaturą otoczenia między +5°C e +40°C), natomiast nigdy nie wolno jej stosować w razie występowania pyłów,

kwasów, oparów, czy gazów wybuchowych lub

łatwopalnych.

● Zawsze należy zachowywać bezpieczną odległość między sprężarką a obszarem roboczym, wynoszącą co najmniej 3 metry.

● Ewentualne zabarwienia mogące pojawić się na plastikowych osłonach sprężarki w trakcie prac lakierniczych, świadczą o zbyt bliskiej odległości.

● Wtyczkę przewodu elektrycznego wprowadzić do kontaktu odpowiedniego pod względem formy, napięcia i częstotliwości, oryz zgodnej z obowiązującymi normami.

● Stosować przedłużacze kabla elektrycznego o maksymalnej długości 5 metrów, oraz o przekroju nie mniejszym niż 1.5 mm².

● Nie zaleca się używania przedłużaczy różnych pod względem długości i przekroju, a także adaptatorów lub gniazd wielokrotnych.

● Do wyłączania sprężarki używać zawsze i wyłącznie wyłącznika I/O.

● Przy przesuwaniu sprężarki korzystać zawsze i wyłącznie z odpowiedniego uchwytu.

● Działająca sprężarka musi być umieszczona na poziomym, stabilnym podłożu.

● Maszyny nie czyścić płynami łatwopalnymi lub

● Zastosowanie sprężarki związane jest ściśle ze

● Wytwarzane przez to urządzenie sprężone powietrze,

● Zachować ostrożność podczas wykonywanej pracy.

● Sprężarka ta została wykonana do działania z

CZEGO NIE NALEŻY ROBIĆ

● Nigdy nie kierować strumienia powietrza w stronę osób, zwierząt, lub w swoją stronę (używać okulary ochronne do zabezpieczenia oczu przed odpryskami obcych ciał uniesionych strumieniem powietrza).

● Nigdy nie kierować strumienia cieczy rozpylanej przez urządzenia podłączone do sprężarki, w kierunku samej sprężarki.

● Nie obsługiwać urządzenia boso, lub z mokrymi rękami czy stopami.

● Aby wyjąć wtyczkę z kontaktu albo przesunąć sprężarkę, nie ciągnąć za sznur zasilający.

● Nie pozostawiać urządzenia pod wpływem czynników atmosferycznych. Nie przenosić sprężarki ze zbiornikiem pod ciśnieniem.

● Nie wykonywać spawania lub napraw mechanicznych zbiornika. W razie uszkodzeń lub korozji, należy zbiornik całkowicie wymienić.

● Sprężarka jest wyposażona w presostat posiadający

● Wszystkie sprężarki posiadają zawór bezpieczeństwa,

Zawór bezpieczeństwa zapobiega wytworzeniu

Wszelkie regulacje zaworu mogą spowodować poważne

dzieci) o zredukowanych możliwościach zycznych, sensorycznych lub psychicznych a także pozbawione doświadczenia i wiedzy.

niedoświadczone. Obszar pracy sprężarki zabezpieczyć przed dostępem przez dzieci i zwierzęta. Nie kłaść przedmiotów łatwopalnych, lub z Nylonu® i materiałów tekstylnych, w pobliżu sprężarki, lub na sprężarce.

rozpuszczalnikami. Czyścić wyłącznie wilgotną ścierką, upewniając się uprzednio, że wtyczka została wyjęta z gniazdka elektrycznego.

sprężaniem powietrza. Nie stosować maszyny do innego typu gazu.

nie jest możliwe do zastosowania w dziedzinie farmaceutycznej, spożywczej lub szpitalnej, chyba że zostało poddane specjalnym obróbkom. Nie może być także stosowane do napełniania butli podwodnych.

Zachować zdrowy rozsądek. Nigdy nie wchodzić na sprężarkę. Nie pozostawiać włączonej sprężarki bez nadzoru.

CO NALEŻY WIEDZIEĆ

okresowością oznaczoną na tabliczce danych

technicznych (na przykład S3 50 % oznacza 5 minut pracy i 5 minut przerwy), aby zapobiec zbytniemu przegrzaniu silnika elektrycznego. Gdyby to nastąpiło, zainterweniowałoby zabezpieczinie termiczne, w które wyposażony jest silnik, automatycznie przerywając dopływ prądu elektrycznego, gdy temperatura byłaby zbyt wysoka. Po odzyskaniu stanu normalnej temperatury, silnik ponownie włącza się automatycznie.

zawór spustowy powietrza z opóźnionym zamykaniem, który ułatwia uruchomienie silnika i dlatego normalne jest, przy pustym zbiorniku, że przez kilka sekund wypływa z niego powietrze.

włączający się w razie niewłaściwego funkcjonowania presostatu, zapewniając bezpieczeństwo urządzenia.

nadmiernego ciśnienia w zbiornikach powietrza. Ten zawór jest kongurowany fabrycznie i nie będzie działać do momentu, aż w zbiorniku wytworzy się takie ciśnienie. Nie należy próbować usunąć ani wyregulować tego urządzenia zabezpieczającego.

Page 60

obrażenia. Jeśli to urządzenie wymaga konserwacji lub naprawy, należy skontaktować się z Autoryzowanym centrum serwisowym.

● Czerwona linia na manometrze dotyczy maksymalnego ciśnienia roboczego zbiornika. Nie dotyczy ciśnienia regulowanego.

● W trakcie czynności montażowych jakiegoś narzędzia, konieczne jest przerwanie przepływu powietrza na wyjściu.

● Użycie sprężonego powietrza przy różnych dopuszczalnych zastosowaniach (nadmuchiwanie, narzędzia pneumatyczne, lakierowanie, mycie z użyciem

detergentów na bazie wodnej, itd.), wymaga znajomości i obowiązku przestrzegania obowiązujących przepisów, dotyczących poszczególnych przypadków.

● Sprawdzić, czy zużycie powietrza i maksymalne ciśnienie eksploatacji używanego narzędzia pneumatycznego i rur połączeniowych (ze sprężarką) jest kompatybilne z ciśnieniem, ustawionym na regulatorze ciśnienia oraz z ilością powietrza wytwarzanego przez sprężarkę.

● Sprężarka zapewnia podane parametry robocze w przypadku eksploatacji na wysokości od 0 do 1000 metrów nad poziomem morza.

2. OPIS URZĄDZENIA (Rys. 1 - 11)

1. Filtr zasysanego powietrza

2. Zbiornik cisnieniowy

3. Kółko

4. Stopka

5. Szybkozłączka (regulowane powietrzeciśnieniowe)

6. Manometr (ustawione ciśnienie może byćodczytane)

7. Regulator ciśnienia

8. Włącznik / Wyłącznik

9. Uchwyt do transportu

10. Zawór bezpieczeństw

11. Kurek spustu skroplin ze zbiornika

12. Manometr (może być odczytane ciśnienie wzbiorniku)

13. Szybkozłączka (nieuregulowane sprężonepowietrze)

14. Sworzeń

15. Nakrętka

16. Podkładka

3. ZAWARTOŚĆ OPAKOWANIA

● Sprężarka powietrza

● Filtr powietrza

● Przewód ssania

● Instrukcja obsługi i pozostałe dokumenty

4. OBSZAR ZASTOSOWANIA

Kompresor służy do pozyskiwania sprężonegopowietrza dla narzędzi pneumatycznych.

Używać urządzenia wyłącznie zgodnie z jegoprzeznaczeniem. Każde użycie, odbiegające

odopisanego w niniejszej instrukcji jest niezgodne

zprzeznaczeniem urządzenia. Za powstałe w wynikuniewłaściwego użytkowania szkody lub zranieniaodpowiedzialność ponosi użytkownik/ właściciel, anie producent.

Proszę pamiętać o tym, że nasze urządzenie

nie jestprzeznaczone do zastosowania

zawodowego,rzemieślniczego lub przemysłowego. Umowagwarancyjna nie obowiązuje, gdy urządzenie byłostosowane w zakładach rzemieślniczych,przemysłowych lub do podobnych działalności.

5. WSKAZÓWKI DO USTAWIANIA

● Należy sprawdzić, czy urządzenie nie zostałouszkodzone podczas transportu. Ewentualneszkody zgłosić natychmiast firmie transportowej,która dostarczyła kompresor.

● Kompresor powinien być ustawiony w pobliżuużytkownika.

● Unikać długich przewodów powietrznych idługich

przewodów doprowadzających (przedłużaczy).

● Zwracać uwagę na suche i wolne od kurzupowietrze zasysane.

● Nie stawiać kompresora w wilgotnym lub mokrympomieszczeniu.

● Kompresor musi być używany w nadających siędo tego pomieszczeniach (dobrze wietrzonych, otemperaturze od +5°C do 40°C). Wpomieszczeniu nie mogą się znajdować pyły,kwasy, opary, eksplodujące lub łatwopalne gazy.

● Kompresor przeznaczony jest do zastosowania wsuchych pomieszczeniach. Niedozwolone jestużycie w branżach, gdzie stosuje się wodęrozpryskową.

6. MONTAŻ I URUCHOMIENIE

Uwaga!

Przed uruchomieniem konieczny jest całkowitymontaż urządzenia!

6.1 Montaż zestawu kół

Zestaw kół, jeżeli jest dołączony do urządzenia, należy zamontować w sposób przedstawiony na rysunku 2.

6.2 Montaż stopki

Gumowe nóżki, jeżeli są dołączone do urządzenia, należy zamontować w sposób przedstawiony na rysunku 3.

6.3 Montaż uchwytu do transportu przypadku modeli, które go przewidują)

Uchwyt do transportu przykręcić do kompresora,jak pokazano na rys. 4.

6.4 Montaż ltra zasysanego powietrza

Śrubokrętem lub podobnym narzędziem wyciągnąćzatyczkę do transportu i przykręcić do urządzenia ltrzasysanego powietrza (odn. 1) (rys. 5a-5b). Jeśli jest dostarczany w zestawie, włożyć przewód ssący

Page 61

do pokrywy ltra (rys. 5c).

6.5 Montaż szybkiego połączenia (Jeśli nie, jest już zamontowany)

Jeśli występuje szybkie połączenie do ciśnienia regulowanego, przykręcić je na złączce wyjścia, jak to przedstawiono na rysunkach 6a i 6b.

6.6 Montaż szybkozłączki dla ciśnienia wzbiorniku (

w przypadku modeli, które

go przewidują)

Szybkozłączkę dla nieregulowanego ciśnienia wzbiorniku (odnośnik 13) przykręcić do zbiornika ciśnieniowego (odnośnik 2), jak pokazano na rys. 7a i 7b.

6.7 Napięcie sieciowe

Kompresor jest wyposażony w kabel zasilający zwtyczką z zestykiem ochronnym. Wtyczkę przewodu elektrycznego wprowadzić do kontaktu odpowiedniego pod względem formy, napięcia i częstotliwości, oryz zgodnej z obowiązującymi normami. Przed użyciem zwrócić uwagę nato, czy napięcie znamionowe zgadza się z napięciemroboczym podanym na tabliczce znamionowejurządzenia. Upewnić się, że przełącznik ON/OFF nie jest w pozycji I (ON). Długie przewody doprowadzające jakprzedłużacze, kable bębnowe itd. powodują spadeknapięcia i mogą uszkodzić rozruch silnika. Przyniskich temperaturach poniżej +5°C rozruch silnikajest utrudniony.

6.8 Włącznik/wyłącznik (rys. 8-9)

Poprzez wyciągnięcie przycisku (odnośnik 8) kompresor zostaje włączony (pozycji I) (Wł). Aby wyłączyć kompresor trzeba wcisnąć przycisk (odnośnik 8) (pozycji O) (Wył).

6.9 Regulacja ciśnienia

● Dzięki regulatorowi ciśnienia (odnośnik 7) może byćustawione ciśnienie na manometrze (odnośnik 6).

● Ustawione ciśnienie może być przejęte przezszybkozłączkę (odnośnik 5).

6.10 Regulacja włącznika ciśnieniowego

Włącznik ciśnieniowy ustawiany jest fabrycznie.

● Po osiągnięciu wyższej wartości (nastawionej przez producenta w fazie odbioru technicznego), sprężarka zatrzymuje się.

Używając powietrza sprężarka ponownie włącza się

automatycznie, gdy dojdzie do niższego poziomu.

● Sprężarka automatycznie powtarza ten cykl, póki nie zmienimy pozycji wyłącznika I/O.

7. CZYSZCZENIE I KONSERWACJA

Uwaga!

Przed rozpoczęciem każdej pracy związanej zkonserwacją i czyszczeniem wyjąć wtyczkę

zgniazdka.

Uwaga!

Poczekać aż kompresor całkowicie ostygnie!Niebezpieczeństwo poparzenia!

Uwaga!

Przed przeprowadzaniem czyszczenia lubkonserwacji

usunąć ciśnienie ze zbiornika.

7.1 Czyszczenie

● Elementy zabezpieczające utrzymywać wczystości. Urządzenie wycierać czystąściereczką lub przedmuchiwać sprężonympowietrzem o niskim ciśnieniu.

● Zaleca się czyszczenie urządzenia bezpośredniopo każdorazowym użyciu.

● Nieużywać żadnych środków czyszczących anirozpuszczalników; mogą one uszkodzić częściurządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia niedostała się woda.

● Przed czyszczeniem kompresora odłączyć wąż iurządzenia natryskowe. Kompresora nie czyścićwodą, rozpuszczalnikiem i podobnymi środkami.

7.2 Skropliny (rys. 10)

Skroplona woda musi być zlewana codziennie poprzez otwarcie zaworu spustowego (odnośnik 11) (na dole naczynia ciśnieniowego).

1. Sprawdzić czy sprężarka jest wyłączona.

2. Trzymając za uchwyt przechylić sprężarkę w kierunku kurka spustowego, w taki sposób, aby znalazł się w najniższym położeniua.

3. Otworzyć kurek spustowy.

4. Przytrzymać sprężarkę przechyloną, dopóki całe skropliny nie zostaną usunięte ze zbiornika.

5. Zamknąć kurek spustowy.

Uwaga!

Odpowiednio utylizowaćskropliny przez dostarczenie

do odpowiedniegopunktu zbiorczego.

TABELA – PRZERWY W KONSERWACJI

FUNKCJA

Czyszczenie ltra zasysającego i/lub wymiana elementu ltrującego

Odprowadzanie skroplin ze zbiornika Codziennie i po zakończeniu pracy

PO PIERWSZYCH

100 GODZINACH

● ●

CO 100 GODZIN

Page 62

7.3 Zawór bezpieczeństwa (odn. 10)

Zawór bezpieczeństwa ustawiony jest na najwyższe dopuszczalne ciśnienie zbiornika ciśnieniowego. Niedopuszczalna jest samodzielna zmiana ustawień zaworu bezpieczeństwa. Aby być pewnym że zawór bezpieczeństwa właściwie funkcjonuje należy od czasu do czasu ręcznie wymusić jego zadziałanie. W tym celu należy z odpowiednią siłą pociągnąć za przyłączone do zaworu metalowe kółko aż do chwili gdy usłyszymy syk powietrza (rys. 11). Następnie puszczamy kółko aby zawór wrócić do położenia pierwotnego.

7.4 Przechowywanie

Uwaga!

Odłączyć wtyczkę od gniazda, odpowietrzyć urządzenie i wszystkie podłączone do niego narzędzia pod sprężonym powietrzem oraz odprowadzić

skropliny.

Odstawić kompresor w taki sposób, żeby nie mógł byc użytkowany przez osoby nieupoważnione.

Uwaga!

Kompresor przechowywać w suchym i niedostępnym dla nieupoważnionych osób miejscu. Nie przechylać

urzadzenia, urzadzenieprzechowywac w pozycji

stojącej!

USUWANIE ODPADÓW I RECYCLING

W myśl Dyrektywy 2012/19/UE

w sprawie usuwania zużytego sprzętu

elektrycznego i elektronicznego (WEEE).

Przekreślony symbol kubła na śmieci, umieszczony na urządzeniu lub jego opakowaniu wskazuje, że produkt nie może być wyrzucany razem z innymi odpadami po zakończeniu okresu eksploatacji. Dlatego też obowiązkiem użytkownika jest przekazanie urządzenia, którego okres eksploatacji został zakończony, do specjalnych ośrodków zajmujących się selektywną zbiórką odpadów elektronicznych

i elektrotechnicznych lub przekazanie go do sprzedawcy w przypadku dokonywania zakupu nowego podobnego

urządzenia, w stosunku jeden do jednego. Odpowiednio przeprowadzona selektywna zbiórka odpadów, umożliwiająca następnie przekazanie urządzenia do recyrkulacji, przeróbki i kompatybilnej likwidacji środkowiskowej, przyczynia się do uniknięcia możliwych skutków negatywych wywieranych dla środowiska i zdrowia oraz sprzyja ponownemu zastosowaniu i/lub recyrkulacji materiałów, z których składa się urządzenie. Nielegalna likwidacja urządzenia przeprowadzona przez użytkownika powoduje nałożenie sankcji administracyjnych przewidzianych przez obowiązujące przepisy.

9. MOŻLIWE USTERKI I ODNOŚNE DOPUSZCZALNE INTERWENCJE

Usterka Powód Interwencja

Sprężarka zatrzymuje się i samodzielnie włącza ponownie po kilku minutach.

Sprężarka zatrzymuje się po kilku próbach rozruchu.

Sprężarka nie zatrzymuje się i włącza się zawór bezpieczeństwa.

Jakakolwiek inna interwencja musi być wykonywana przez autoryzowany Serwis Techniczny, wymagając oryginalnych części zamiennych. Złe obchodzenie się z maszyną może narazić bezpieczeństwo i w każdym razie pozbawia ważności odnośną gwarancję.

Interwencja zabezpieczenia termicznego z powodu przegrzania

silnika.

Interwencja zabezpieczenia

termicznego, z powodu przegrzania silnika (wyjęcie wtyczki w trakcie pracy, zbyt małe napięcie zasilania).

Nieregularne działanie sprężarki lub nieprawidłowe działanie presostatu.

Pozwolić sprężarce ostygnąć. Przewietrzyć lokal.

Uruchomić wyłącznik zatrzymania pracy maszyny. Przewietrzyć lokal. Poczekać kilka minut i sprężarka włączy się samodzielnie. Podłączyć sprężarkę bezpośrednio do gniazda zasilającego bez przedłużacza.

Wyjąć wtyczkę i zwrócić się do Centrum Pomocy Technicznej.

Gwarancja i naprawa.

Gdy zakupiony towar okaże się wadliwy, bądź w wypadku potrzeby nabycia części wymiennych, należy zwrócić się do sprzedawcy, u którego dokonaliście Waszego zakupu.

Page 63

H R

Sačuvajte ove upute za upotrebu za buduću upotrebu

1. MJERE OPREZA PRILIKOM

UPOTREBE

Zvučni pritisak izmijeren je na razmaku od 4 m u slobodnom polju i naznačen je na naljepnici, koja se nalazi na kompresoru, jednak je jačini zvuka i manji

je od 20 dB.

DOZVOLJENI POSTUPCI

● Kompresor se mora upotrebljavati u odgovarajućim

prostorima (uz dobro provjetravanje na temperaturi

između +5 °C i +40 °C), ni u kojem slučaju na mjestima gdje je izložen prašini, kiselinama i pari te

eksplozivnim ili zapaljivim plinovima.

● Uvijek održavajte sigurnosni razmak od najmanje 4 metra između kompresora i područja rada.

● Pojava bilo kakvog obojenja sigurnosnog štitnika remena na kompresoru tijekom poslova bojenja ukazuje da je

razmak premalen.

● Utikač električnog kabela priključite na utičnicu odgovarajućeg oblika, napona i frekvencije koja je proizvedena u skladu s važećim propisima.

● Za električne produžne kablove koristite kablove najveće duljine 5 metara i presjeka kabela ne manjeg od 1,5 mm2.

● Treba izbjegavati upotrebu duljih produžnih kabela, adaptera i višestrukih utičnica.

● Za isključenje kompresora upotrebljavajte isključivo tipka I/O.

● Za pomicanje kompresora uvijek upotrebljavajte ručku.

● Prilikom rada, kompresor mora biti postavljen na stabilnu,

vodoravnu površinu kako.

ZABRANJENI POSTUPCI

● Nikada ne usmjeravajte mlaz zraka prema osobama, životinjama ili vlastitom tijelu. (Uvijek nosite zaštitne naočale kako bi zaštitili Vaše oči od predmeta u zraku koje može podići mlaz zraka).

● Nikada prema kompresoru ne usmjeravajte mlaz koji sadrži tekućine koje raspršujete pomoću alata priključenih na kompresor.

● Kompresor nikada ne upotrebljavajte bosih nogu ili s mokrim rukama ili nogama.

● Nikada ne potežite električni kabel kako bi utikač isključili iz utičnice ili pomaknuli kompresor.

● Kompresor nikada ne izlažite nepovoljnim vremenskim uvjetima (kiša, sunce, magla, snijeg).

● Kompresor nikada ne transportirajte dok je tlačna posuda pod tlakom.

● Nikada ne izvodite zavarivačke ili mehaničke radove na tlačni posudi. U slučaju kvara ili korozije, zamijenite ga u potpunosti.

● Kompresor ne smiju upotrebljavati nestručne osobe. Djecu i životinje držite podalje od područja rada.

● Ovaj uređaj nije namijenjen za uporabu osobama (uključujući i malu djecu) sa smanjenim zičkim, osjetilnim

ili mentalnim sposobnostima te osobama bez iskustva

i znanja.

● Pazite i nadzirite djecu kako se ne bi igrala s uređajem.

● Nikada u blizini i/ili na kompresor ne odlažite zapaljive

predmete, predmete od najlona ili tkanine.

● Nikada ne čistite kompresor zapaljivim tekućinama ili otapalima. Kompresor čistite samo vlažnom krpom i to nakon što ste se uvjerili da je isključen iz zidne mrežne utičnice.

● Kompresor je namijenjen isključivo za tlačenje zraka. Kompresor ne smije se upotrebljavati za nijednu drugu

vrstu plina.

● Zrak stlačen kompresorom ne smije se upotrebljavati u farmaceutske, prehrambene ili bolničke svrhe osim nakon posebnih obrada. Nije pogodan za punjenje boca sa zrakom za ronioce.

● Obratite pozornost na posao koji obavljate. Upotrijebite zdrav razum. Nikad se nemojte penjati na kompresor. Nemojte dozvoliti da kompresor radi bez nadzora.

STVARI KOJE OBAVEZNO TREBATE ZNATI

● Kako bi izbjegli prekomjerno pregrijavanje električnog motora, kompresor je konstruiran za rad uz prekide kao što je naznačeno na pločici s podacima (npr. S3 50 % znači 5 minuta UKLJUČENO i 5 minuta ISKLJUČENO). U slučaju pregrijavanja, automatski se uključuje toplinska zaštita motora, i isključuje napajanje ako je temperatura previsoka zbog pretjeranog porasta potrošnje električne energije.

● Kompresor je opremljen tlačnom sklopkom kod koje izlazni zračni ventil sa zakašnjenjem zatvaranja, olakšava pokretanje motora. Nekoliko sekundi dugo puštanje zraka iz ventila prazne tlačne posude zbog toga je normalno.

● Svi kompresori su opremljeni sigurnosnim ventilom koji se aktivira u slučaju kvara tlačne sklopke kako bi se zajamčila sigurnost djelovanja.

Sigurnosni ventil se ugrađuje kako bi se izbjeglo stvaranje

prekomjernog tlaka u spremnicima zraka. Ovaj ventil je tvornički podešen i neće se aktivirati sve dok tlak unutar spremnika ne dosegne navedenu vrijednost. Ne pokušavajte podešavati ili uklanjati ovaj sigurnosni uređaj.

Svako podešavanje ovog ventila može prouzročiti ozbiljne

ozljede. Ako je ovaj uređaj potrebno popraviti ili provesti redovno održavanje, obratite se Ovlaštenom servisnom centru.

● Crvena oznaka na manometru odnosi se na maksimalni radni tlak unutar spremnika. Ne odnosi se na podešeni tlak.

● Kada priključujete pneumatski alat na cijev za stlačeni zrak koji isporučuje kompresor, obavezna se mora prekinuti protok zraka kroz cijev.

● Upotreba stlačenog zraka za različite predviđene

Page 64

namjene (napuhavanje, pneumatski alati, lakiranje, pranje detergentima na osnovi vode, itd.) zahtijeva znanje i poštivanje pravila utvrđenih za svaku pojedinu namjenu.

● Molimo vas da se uvjerite da su potrošnja zraka i maksimalan radni tlak pneumatskoga alata i priključnih cijevi (s kompresorom) u skladu s tlakom postavljenim na regulatoru tlaka i količinom zraka iz kompresora.

● Radne karakteristike kompresora zajamčene su za rad između 0 i 1000 metara nadmorske visine.

2. OPIS UREĐAJA (Sl. 1 - 11)

1. Usisni ltar za zrak

2. Tlačna posuda

3. Kotač

4. Nožica za oslonac

5. Brza spojka (regulirani komprimirani zrak)

6. Manometar (možete očitati podešeni tlak)

7. Regulator pritiska

8. Sklopka za uključivanje/isključivanje

9. Ručka za transport

10. Sigurnosni ventil

11. Vijak za ispuštanje kondenzirane vode

12. Manometar (možete očitati tlak u posudi)

13. Brza spojka (neregulirani komprimirani zrak)

14. Vijak

15. Navrtka

16. Podloška

3. SADRŽAJ PAKIRANJA

● Kompresor za zrak

● Filtar za zrak

● Cjevčica za usis

● Upute za uporabu i drugi dokumenti

4. PODRUČJE PRIMJENE

Kompresor služi za stvaranje komprimiranog zraka za pneumatske alate.

Molimo da obratite pažnju na to da naši uređaji nisu

konstruirani za korištenje u komercijalne svrhe kao ni u

obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

Stroj se smije koristiti samo u skladu s namjenom. Svaka drukčija uporaba izvan ovih okvira nije namjenska. Za štete ili ozljeđivanja bilo koje vrste koje bi iz toga proizašle ne odgovara proizvođač nego korisnik.

5. UPUTE ZA POSTAVLJANJE

● Provjerite uredjaj s obzirom na transportne štete. Morebitne štete odmah javite transportnom poduzeću koje je dostavilo kompresor.

● Kompresor postavite u blizini trošila.

● Treba izbjeći dug dovod zraka i duge napojne vodove

(produljenja).

● Pazite da usisavani zrak bude suh i bez prašine.

● Ne postavljajte kompresor u vlažnoj ili mokroj prostoriji.

● Kompresor se smije upotrijebiti samo u prikladnim

prostorijama (dobro provjetravanje, okolna temperatura +5°C - +40 °C). U prostoriji ne smije da bude prašine, kiselina, isparivanja, eksplozivnih ili zapaljivih plinova.

● Kompresor je prikladan za primjenu u suhim prostorijama. U područjima gdje se radi s prskanjem vode, primjena nije dopuštena.

6. MONTAŽA I PUŠTANJE U POGON

Pozor!

Prije puštanja u pogon obavezno montirajte uredjaj u cijelosti!

6.1 Montiranje kompleta kotača

Ako je isporučen, komplet kotača je potrebno montirati na način prikazan na slici 2.

6.2 Montiranje nožice za oslonac

Ako je isporučena, gumenu nožicu je potrebno montirati na način prikazan na slici 3.

6.3 Montaža ručke za transport (vrijedi za modele kod kojih je isti predviđen)

Ručku za transport pričvrstite vijcima na kompresor kao što je prikazano na slici 4.

6.4 Montaža ltra za zrak

Pomoću odvijača ili sl. odstranite čepove za transport i pričvrstite ltar za zrak (odn. 1) na uređaj (sl. 5a-5b). Umetnite usisnu cijev u poklopac ltra (sl. 5c) ako je isporučena.

Page 65

H R

6.5 Montiranje brzo djelujućeg priključka (Ako već nije montirana)

Ako je predviđen, spojite brzi priključak za regulirani tlak na izlaz iz priključka, na način prikazan na slikama 6a i 6b.

6.6 Montaža brze spojke za tlak u kotlu (vrijedi za modele kod kojih je isti

predviđen)

Brzu spojku za neregulirani tlak u kotlu (odn. 13) pričvrstite vijcima na tlačni spremnik (odn. 2) kao što je prikazano na slikama 7a i -7b.

6.7 Mrežni priključak

Kompresor je opremljen mrežnim vodom i utikačem sa zaštitnim kontaktom. Utikač električnog kabela priključite na utičnicu odgovarajućeg oblika, napona i frekvencije koja je proizvedena u skladu s važećim propisima. Prije puštanja u pogon provjerite odgovara li mrežni napon pogonskom naponu navedenom na tipskoj pločici stroja. Provjerite da prekidač ON/OFF nije u položaju I (ON). Dugački kabeli kao i produžni kabeli, koluti s kabelima itd. uzrokuju pad napona i mogu spriječiti rad motora. Kod temperatura nižih od +5 °C zbog teške pokretljivosti ugroženo je pokretanje motora.

6.8 Prekidač za isključivanje / uključivanje (sl. 8-9)

Izvlačenjem gumba (odn. 8) kompresor se uključuje (uključivanje). Da biste isključili kompresor, mora se pritisnuti gumb (odn.

8) (isključivanje).

6.9 Podešavanje tlaka

● Pomoću regulatora tlaka (odn. 7) možete podesiti tlak na manometru (odn. 6).

● Podešeni tlak možete koristiti na brzoj spojki (odn. 5).

6.10 Podešavanje tlačne sklopke

Tlačna sklopka je podešena u tvornici.

● Nakon postizavanja nastavljene vrijednosti (tvornički podešeno tijekom ispitivanja) kompresor se zaustavlja.

Zbog potrošnje zraka kompresor se pokreće automatski,

kada je postignuta donja podešena vrijednost.

● Kompresor nastavlja funkcionirati u skladu sa ovim automatskim ciklusom, sve dok se ne dijeluje na tipku I/O.

7. ČIŠĆENJE I ODRŽAVANJE

Pozor!

Prije svih radova čišćenja i održavanja izvucite mrežni utikač.

Pozor!

Pričekajte da se kompresor potpuno ohladi! Opasnost

od opekotina!

Pozor!

Prije svih radova čišćenja i održavanja kotao treba rastlačiti.

7.1 Čišćenje

● Zaštitne naprave držite što čišćima od prašine i prljavštine. Istrljajte uredjaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom.

● Preporučujemo da uredjaj očistite nakon svake uporabe.

● Nemojte koristiti sredstva za čišćenje ni otapala; ona

mogu nagristi plastične dijelove uredjaja. Pazite da u unutrašnjost uredjaja ne dospije voda.

● Crijevo i alate za prskanje treba prije čišćenja odvojiti od kompresora. Kompresor se ne smije čistiti vodom, otapalima i sl.

7.2 Kondenzirana voda (Sl. 10)

Kondenziranu vodu je potrebno prazniti svakoga dana

tako da se otvori ventil za pražnjenje (odn. 11) (na dnu tlačne posude).

1. Provjerite je li kompresor isključen.

2. Držajući ga za ručicu, nagnite kompresor prema ispusni ventil na načim da slavina bude u najnižem položaju.

3. Otvorite ispusni ventil.

4. Zadržite kompresor nagnut sve dok sva kondenzacija ne izadje iz rezervoara.

5. Zatvorite ispusni ventil.

Pozor!

Zbrinite je na ekološki način na odgovarajućem

sabirnom mjestu.

INTERVALI ODRŽAVANJA

FUNKCIJA NAKON PRVIH 100 SATI SVAKIH 100 SATI

Čišćenje usisnog ltra i/ili zamjena ltra Pražnjenje kondenzata iz tlačne posude Svakodnevno i po završetku rada.

● ●

Page 66

7.3 Sigurnosni ventil (odn. 10)

Sigurnosni ventil podešen je na maksimalni dopušten

tlak u tlačnoj posudi. Nije dopušteno korigirati sigurnosni ventil. Da bi sigurnosni ventil u slučaju potrebe pravilno funkcionirao, povremeno ga treba aktivirati. Snažno povucite prsten tako da komprimirani zrak čujno izadje (Sl.

11). Zatim opet pustite prsten.

7.4 Skladištenje

Pozor!

Izvucite mrežni utikač, odzračite uređaj i sve priključene pneumatske alate te ispustite kondenzat. Isključite kompresor tako da ga neovlaštene osobe ne

mogu pustiti u pogon.

Pozor!

Kompresor čuvajte samo u suhom prostoru nepristupačnom za neovlaštene osobe. Ne prevrćite uredjaj, skladištite ga samo u stojećem položaju!

9. MOGUĆI PROBLEMI U RADU I ODGOVARAJUĆA DOZVOLJENE MJERE ZA

POMOĆ

8. ZBRINJAVANJE I RECIKLIRANJE

U skladu s Direktivom 2012/19/EU o

otpadnoj električnoj i elektroničkoj opremi (OEEO).

Simbol prekrižanog kontejnera, koji se nalazi na napravi ili na pakovanju, pokazuje da proizvod po isteku svojega

roka trajanja mora biti odstranjen odvojeno od ostalih

odpadaka. Korisnik, znači,mora da odnese napravu koja se više ne može uporabiti, u odgovarajuće deponije za.sakupljanje odpada elektro i elektronskih naprava, ili da

odnese napravu kod preprodavaca u momentu kupovine

nove istovjetne naprave. Pravilno odstranjivanje odpadaka, radi daljeg recikliranja, a koje je kompatibilno sa okolišom, doprinosi da se

izbegnu svi negativni efekti na okoliš i zdravlje gradjanina i omogucava ponovu uporabu ili recikliranje materijala od

kojih su sačinjeni aparati. Neregularno uklanjanje proizvoda od strane korisnika,

dovodi do primjene administrativnih sankcija koje su

predvidjene vazecom normom.

Smetnje Uzrok Pomoć

Kompresor se zaustavi i nakon

nekoliko minuta ponovo počinje raditi.

Nakon više pokušaja stavljanja u

pogon kompresor se zaustavi.

Kompresor se ne zaustavi i

sigurnosni ventil se aktivira.

Sve ostale vrste popravaka smiju obavljati ovlašteni servisni centri uz upotrebu originalnih

dijelova. Zahvati na kompresuru mogu narušiti njegovu sigurnost te u bilo kojem slučaju uzrokuju

poništavanje jamstva.

Aktiviranje termalne zaštite zbog

pregrijavanja motora.

Aktiviranje termalne zaštite zbog

pregrijavanja motora (izvlačenje utikača u toku pogona, niski napon napajanja).

Smetnja kod rada kompresora ili

kvar tlačne sklopke.

Ostavite kompresor da se ohladi. Prozračite prostor.

Aktivirajte prekidač uključenje / isključenje. Prozračite prostor. Nekoliko minuta pričekajte, da se kompresor ponovo stavi u pogon.

Utikač kabela izvucite iz utičnice i obavejstite servisno mjesto.

Jamstvo i popravak.

U slučaju oštećene robe ili u slučaju potrebe za rezervnim dijelovima, molimo Vas da kontaktirate prodajno mjesto gdje ste kupili proizvod.

Page 67

Ta navodila za uporabo skrbno shranite zaradi poznejše uporabe

1. VARNOSTNI UKREPI PRI UPORABI

ZVOČNI TLAK, izmerjen na razdalji 4 m, je ekvivalenten

vrednosti JAKOSTI ZVOKA, navedeni na etiketi, ki se nahaja na kompresorju, zmanjšan za 20 dB.

V VSAKEM SLUČAJU

● Kompresor se sme uporabljati samo v ustreznem

okolju (dobro prezračevanje in temperatura okolice od +5 °C do +40 °C) in nikoli v bližini prahu, kislin,

hlapov ali eksplozivnih ali gorljivih plinov.

● Med kompresorjem in delovnim območjem vedno zagotovite varnostno razdaljo najmanj 4 metre.

● Če se med lakiranjem na oblogi zaščitnega jermena kompresorja pojavlja barva, je to znak, da je omenjena razdalja premajhna.

● Vtikač električnega kabla vtaknite v vtičnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom.

● Za električni podaljševalni kabel uporabite kabel maksimalne dolžine 5 m in preseka najmanj 1,5 mm2.

● Uporaba daljših kablov ali adapterjev in več-polnih vtičev ni priporočljiva.

● Za izključitev kompresorja uporabljajte izključno stikalo I/O.

● Za prestavljanje kompresorja vedno uporabljajte samo ustrezen ročaj.

● Za obratovanje je potrebno kompresor postaviti na stabilno in vodoravno površino.

V NOBENEM SLUČAJU

● Zračnega snopa nikoli ne usmerjajte proti osebam, živalim ali proti lastnemu telesu (uporabljajte zaščitna očala za zaščito oči pred tujki, ki bi lahko izstopali iz zračnega snopa).

● Curek tekočine iz orodja priključenega na kompresor ne smete v nobenem slučaju usmerjati proti kompresorju.

● Kompresorja ne uporabljajte, ko ste bosi ali z mokrimi rokami ali nogami.

● Pri odstranjevanju vtiča iz mrežne vtičnice ali pri premikanju kompresorja, ne vlecite za napajalni kabel.

● Kompresor zaščitite pred škodljivimi vremenskimi vplivi (dež, sonce, megla, sneg).

● Kompresorja ne premikajte, ko je tlačna posoda pod tlakom.

● Na tlačni posodi ne izvajajte nobenih varilnih ali mehanskih del. Če pride do napake ali rjavenja, je potrebno kompletnega zamenjati.

● Kompresorja ne smejo uporabljati nepoučene osebe. Otroci in živali ne smejo biti blizu delovnega območja.

● Stroja ne smejo uporabljati osebe z znižanimi zičnimi, čutilnimi ali umskimi sposobnostmi (vključno otroci), ali osebe brez izkušnje ter znanja.

● Otroke treba je nadzorovati, naj ne igrajo s strojem.

● V bližino in/ali na kompresor ne odlagajte gorljivih objektov

ali predmetov iz najlona in tkanin.

● Kompresorja ne čistite z gorljivimi tekočinami ali topili. Uporabljajte samo vlažno krpo in se pred tem prepričajte, da je vtič priključnega kabla izvlečen iz mrežne vtičnice.

● Kompresor je izdelan le za stiskanje zraka in ne sme biti uporabljan za stiskanje drugih plinov.

● Stisnjeni zrak, ki ga proizvaja ta kompresor, ni uporaben za področja farmacije, prehrane ali za področja bolnišnic, razen po posebnih dodatnih pripravah, prav tako se ne sme uporabljati za polnjenje jeklenk z zrakom za potapljače.

● Med izvajanjem del bodite vedno pozorni na delovne postopke. Ravnajte razsodno. Nikoli se ne vzpenjajte na kompresor. Ne dovolite, da kompresor deluje brez nadzora.

KAJ NAJ BI OBVEZNO VEDELI

● Ta kompresor je predviden za prekinjajoče

obratovanje, pod pogoji navedenimi na napisni tablici (tako na primer označba S3 50 % pomeni 5 minut

delovanja in 5 minut mirovanja), s čimer se izognemo prekomernemu segrevanju elektromotorja. Če do tega kljub temu pride, se avtomatično aktivira toplotna zaščita za varovanje motorja, ki pri previsoki temperaturi, zaradi prevelike tokovne porabe, avtomatično prekine napajanje.

● Kompresor ima vgrajeno tlačno stikalo, opremljeno z ventilom za izpust zraka z zakasnitvijo zapiranja, ki olajša zagon motorja, zato je normalno, da ob praznem

rezervoarju slišite zvok uhajanja zraka iz ventila za

nekaj sekund.

● Vsi kompresorji so opremljeni z varnostnim ventilom, ki deluje v slučaju obratovalnih motenj tlačnega stikala ter s tem zagotavlja varno delovanje.

Varnostni ventil je nastavljen tako, da se prepreči

prekoračitev delovnega tlaka tlačne posode za stisnjen zrak. Ta ventil je tovarniško nastavljen in ne bo deloval, če tlak v rezervoarju ne doseže navedene vrednosti. Varnostnega ventila ne poskušajte sami ročno nastaviti ali odstraniti.

Kakršnokoli prenastavljanje tega ventila lahko povzroči

resne poškodbe. Če ventil potrebuje servisiranje ali vzdrževanje, si oglejte seznam pooblaščenih servisnih centrov.

● Rdeča oznaka na indikatorju pritiska kaže najvišji delovni pritisk kompresorja. Ne nanaša se na nastavljeni pritisk.

● Pred priključevanjem pnevmatskega orodja na cev stisnjenega zraka povezano s kompresorjem, je potrebno izstopajoči zračni tok iz cevi v vsakem slučaju prekiniti.

● Uporaba stisnjenega zraka pri posameznih predvidenih vrstah uporabe (napihovanje, pnevmatsko orodje, lakiranje, pranje s čistili samo na vodni osnovi, itd.), zahteva posebna znanja in v posameznih slučajih tudi upoštevanje ustreznih veljavnih predpisov.

Page 68

● Potrebno je preveriti, če se poraba zraka in maksimalni delovni tlak uporabljenega pnevmatskega orodja ter

priključnih cevi (s kompresorjem), ujemata s tlakom nastavljenim na regulatorju tlaka in s količino zraka, ki jo kompresor proizvaja.

● Zmogljivosti kompresorja so zagotovljene ob obratovanju na nadmorski višini med 0 in 1000 metrov.

2. OPIS NAPRAVE (Slikah 1 - 11)

1. Sesalni zračni lter

2. Tlačna posoda

3. Kolo

4. Podporna nožica

5. Hitra sklopka (regulirani komprimirani zrak)

6. Manometer (nastavljeni tlak je možno odčitati)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Vijak za izpust kondenzne vode

12. Manometer (možnost odčitanja tlaka v kotlu)

13. Hitra sklopka (neregulirani komprimirani zrak)

14. Sornik

15. Matica vijaka

16. Podložka

3. VSEBINA EMBALAŽE

● Zračni kompresor

● Filter zraka

● Sesalna cevka

● Navodilo za uporabo in drugi dokumenti

4. PODROČJE UPORABE

Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne, obrtniške ali industrijske uporabe. Ne prevzemamo nobenega jamstva, če se naprava uporablja za profesionalne, obrtniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

Stroj je dovoljeno uporabljati samo za namene, za katere je bil konstruirani. Vsaka druga uporaba ni dovoljena. Za kakršnokoli škodo ali poškodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik / upravljalec, ne pa proizvajalec.

5. NAPOTKI ZA POSTAVITEV KOMPRESORJA

● Preglejte kompresor zaradi eventuelnih poškodb med transportom. Eventuelne poškodbe takoj sporočite transportnemu podjetju, ki je izvršilo izdobavo kompresorja.

● Kompresor namestite v bližini porabnika.

● Ne uporabljajte dolgih zračnih cevi in dolgih dovajalnih

cevi (cevni podaljški).

● Pazite, da bo sesani zrak suh in brez vsebnosti prahu.

● Kompresorja ne nameščajte v vlažnem ali mokrem

prostoru.

● Kompresor se sme uporabljati samo v primernem prostoru (v dobro prezračenem prostoru, pri temperaturi okolice +5°C - +40 °C). V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivih plinov.

● Kompresor je primeren za uporabo v suhih prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo.

6. MONTAŽA IN PRVI ZAGON

Pozor!

Pred prvim zagonom je nujno potrebno, da napravo montirate v celoti!

6.1 Namestitev kompleta koles

Če je priložen, komplet koles montirajte kot je prikazano na sliki 2.

6.2 Montaža podporne nožice

Če so priložene, gumijaste noge montirajte kot je prikazano na sliki 3.

6.3 Montaža transportnega ročaja (za modele, ki to predvidevajo)

Transportni ročaj privijte na kompresor kot je prikazano na sliki 4.

6.4 Montaža zračnega ltra

Odstranite transportne čepe z izvijačem ali s podobnim orodjem in privijte zračni lter (nap. 1) na napravo (slikah 5a-5b). Če je priložena, vstavite sesalno cevčico v pokrov ltra (slika 5c).

Page 69

6.5 Namestitev sklopke s hitrim

delovanjem (Če ni že vgrajena)

Če je predvideno, tesno pričvrstite sklopko s hitrim delovanjem za popravljen tlak na sklopko na zadnjem izhodu, kot je prikazano na slikah 6a in 6b.

6.6 Montaža hitre sklopke za tlak kotla (za modele, ki to predvidevajo)

Hitro sklopko za neregulirani tlak kotla (nap. 13) privijte na tlačno posodo (nap. 2) kot je prikazano na slikah 7a do 7b.

6.7 Omrežni električni priključek

Kompresor je opremljen z omrežnim kablom z varnostnim električnim vtikačem. Vtikač električnega kabla vtaknite v vtičnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom. Pred prvim zagonom pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici podatkov stroja. Preverite, da stikalo ON/OFF ni v položaju I (ON). Dolgi dovodni kabli, kot tudi električni podaljški, kabelski bobni itd. povzročijo upad napetosti in lahko preprečijo zagon motorja. Pri nizkih temperaturah pod +5 °C je zagon motorja ogrožen zaradi težjega delovanja.

6.8 Stikalo za vklop / izklop (slikah 8-9)

Kompresor vključite tako, da izvlečete gumb (nap. 8) (vklop). Za izklop kompresorja morate pritisniti na gumb (nap. 8) (izklop).

6.9 Nastavitev tlaka

● Z regulatorjem tlaka (nap. 7) lahko na manometru (nap.

6) nastavite tlak.

● Nastavljeni tlak lahko razberete na hitri sklopki (nap. 5).

6.10 Nastavitev tlačnega stikala

Tlačno stikalo je tovarniško nastavljeno.

● Ko je dosežena zgornja umerjena vrednost delovnega tlaka (proizvajalec ga nastavi med postopkom preizkušanja), se kompresor zaustavi.

Zaradi porabe zraka prične kompresor ponovno

avtomatično delovati, takoj ko je dosežena spodnja nastavljena vrednost.

● Kompresor nadaljuje funkcionirati po avtomatskem ciklu, dokler se ne aktivira stikalo I/O.

7. ČIŠČENJE IN VZDRŽEVANJE

Pozor!

Pred vsemi čistilnimi in vzdrževalnimi deli potegnite električni omrežni vtikač iz električne omrežne vtičnice.

Pozor!

Počakajte, da se kompresor popolnoma ohladi! Nevarnost, da se opečete!

Pozor!

Pred vsakim čiščenjem in vzdrževanjem je potrebno

izpustiti tlak v kotlu.

7.1 Čiščenje

● Zaščitne naprave vzdržujte v karseda čistem stanju. Napravo obrišite z čisto krpo ali pa prah in umazanijo

z naprave izpihajte s komprimiranim zrakom pri nizkem

tlaku.

● Mi priporočamo, da napravo očistite po vsaki uporabi.

● Ne uporabljajte čistilnih sredstev ali razredčila; ta lahko

pričnejo nažirati dele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda.

● Pred čiščenjem je potrebno odklopiti cev in orodje za grizganje od kompresorja. Kompresorja ne smete čistiti z vodo, razredčili, ipd.

7.2 Kondenzacijska voda (slika 10)

Kondenzacijsko vodo je potrebno vsak dan iztočiti z odprtjem izpustnega ventila (oznaka 11 na dnu tlačne posode).

1. Preverite, ali je kompresor izklopljen (v položaju ''Off'').

2. Medtem, ko držite ročaj, nekoliko nagnite kompresor v smeri izpustnega ventila, ki se nahaja na dnu rezervoarja.

3. Odprite izpustni ventil.

4. Kompresor držite v nagnjenem položaju, dokler iz njega ne izteče ves kondenz.

5. Zaprite izpustni ventil.

Pozor!

Kondenzacijsko vodo predajte v ustrezno zbirališče

odpadkov.

INTERVALI VZDRŽEVANJA

FUNKCIJA

Čiščenje zračnega ltra in/ali zamenjava ltra

Praznjenje kondenzata iz tlačne posode Vsakodnevno in ob koncu dela.

PO PRVIH 100

URAH

● ●

VSAKIH 100 UR

Page 70

7.3 Varnostni ventil (nap. 10)

Varnostni ventil je nastavljen na najvišji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spreminjati nastavitve na varnostnem ventilu. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od časa do časa sprožiti. Potegnite obroček tako močno, da boste slišali izpust komprimiranega zraka (slika 11). Nato obroček spet spustite.

7.4 Skladiščenje

Pozor!

Izvlecite vtič iz električne vtičnice, odzračite napravo in vsa na napravo priključena orodja na stisnjen zrak in

izpraznite kondenzat. Kompresor postavite na takšno

mesto, da ga ne bodo mogle zagnati nepooblaščene

osebe.

Pozor!

Kompresor hranite na suhem in za nepooblaščene

osebe nedostopnem mestu. Ne nagibajte ga, hranite

ga v stoječem stanju!

8. ODSTRANJEVANJE IN RECIKLAŽA

V skladu z Direktivo 2012/19/EU

o odpadni električni in elektronski opremi

(OEEO).

Simbol prečrtanega smetnjaka na izdelku ali na embalaži opozarja, da izrabljene električne ali elektronske opreme ne smete obravnavati kot gospodinjske odpadke, ampak jo odnesite na ustrezno zbirališče za reciclažo električne in elektronske opreme ali jo oddajte v trgovino, kjer ste jo pupili, ob nakupu nove. Pravilno odstranjevanje in nadaljni proces reciklaže pripomoreta k preprečevanju posledic za okolje in zdravje ljudi, ki bi nastale ob neustreznem ravnanju, in zagotavljata ponovno uporabo ali predelavo sestavnih delov izdelokov.

Za nepravilno in nedovoljeno odlaganje elektronske in

električne opreme, veljavna zakonodaja določa denarno kazen zoper kršitelje.

9. MOŽNE MOTNJE IN USTREZNI UKREPI ZA NJIHOVO ODPRAVLJANJE

Kompresor se zaustavi in po nekaj

minutah samodejno nadaljuje z

obratovanjem. Po več poizkusih zagona, se

kompresor zaustavi.

Kompresor se ne zaustavi in aktivira

se varnostni ventil.

Vse preostale ukrepe morajo izvršiti pooblaščeni centri servisne službe, z uporabo originalnih

nadomestnih delov. Zaradi poseganja v kompresor, lahko negativno vplivate na varnost, prav tako

pa tudi ustrezna garancija v vsakem slučaju izgubi svojo veljavnost.

Motnja Vzrok Ukrep

Aktiviranje toplotne zaščite, zaradi pregrevanja motorja.

Aktiviranje toplotne zaščite, zaradi pregrevanja motorja (snetje vtiča med obratovanjem, premajhna napajalna napetost).

Motnja delovanja kompresorja

ali nepravilno delovanje tlačnega stikala.

Počakajte, da se kompresor ohladi. Prezračite prostor.

Aktivirajte stikalo vključeno/ izključeno. Prezračite prostor. Počakajte nekaj minut, da prične kompresor ponovno sam obratovati.

Izvlecite vtič in pokličite servisno službo.

Garancija in popravilo.

V primeru okvare delov ali potrebe po rezervnih delih se obrnite na prodajno točko, kjer ste opravili nakup.

Page 71

Őrízze meg a kézikönyvet a jövőben való tanulmányozáshoz

1. HASZNÁLATTAL KAPCSOLATOS

● Ez a készülék nem használható csökkentett zikai, érzéki

ÓVINTÉZKEDÉSEK

A HANGNYOMÁS 4 m távolságban, erőtér nélküli

térben mért értéke megegyezik a kompresszoron elhelyezett címkén feltüntetett HANGNYOMÁS értékével, kevesebb mint 20 dB.

AMIT TENNI KELL

● A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hőmérséklet + 5 °C és + 40 °C között), és soha por, sav, gőz, robbanó

vagy gyúlékony gáz jelenlétében.

● Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.

● A lakkozási műveletek közben megjelenő esetleges elszíneződések a kompresszor műanyag védőburkolatán azt jelzik, hogy a távolság túl kicsi.

● Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.

● Használjon maximum 5 méter hosszú elektromos vezeték-hosszabbítót, a kábel keresztmetszete legalább 1,5 mm2 legyen.

● Nem ajánlatos más hosszúságú és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.

● A kompresszor kikapcsolásához mindig csak a I/O kapcsolót használja.

● A kompresszor áthelyezésekor mindig és kizárólag fogantyút használja.

● A működésben lévő kompresszort stabil felszínre helyezze vízszintesen.

AMIT NEM SZABAD TENNI

● Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).

● Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a

kompresszor felé.

● Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.

● Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.

● Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).

● Ne szállítsa a kompresszort nyomás alatt lévő tartállyal.

● A tartályon ne végezzen hegesztést vagy gépi

megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.

● Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat a munkaterülettől.

● A gyerekeket felügyelet alatt kell tartani, így biztosítva,

● Ne helyezzen a kompresszorhoz közel és/vagy a

● Ne tisztítsa a gépet gyúlékony folyadékokkal vagy

● A kompresszor használata szigorúan a légsűrítéshez

● A gép által előállított sűrített levegő nem használható

● Ügyeljen a munkára, amit éppen végez.Hagyatkozzon a

● A kompresszor a gyártásának megfelelően a

● A kompresszor el van látva egy késleltetett zárású

● Minden kompresszor rendelkezik biztonsági szeleppel,

A biztonsági szelep úgy van beállítva, hogy ne

A szelep elállítása súlyos sérüléseket okozhat. Ha a

● A nyomásmérőn látható piros rovátka nem a beállított

● Egy pneumatikus szerszámnak a kompresszorból

avagy mentális képességekkel rendelkező személyek által (beleértve a gyerekeket is), valamint a tapasztalat és megfelelő hozzáértés hiányában.

hogy nem játszanak a készülékkel.

kompresszorra gyúlékony tárgyakat vagy nylonból és

szövetből készült tárgyakat.

oldószerekkel. Csak nedves rongyot használjon és előtte bizonyosodjon meg arról, hogy a dugót kihúzta a hálózati csatlakozóból.

kötődik. Ne használja a gépet semmiféle más gáztípussal.

gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.

józan észre.Soha ne másszon fel a kompresszorra.Ne engedje, hogy a kompresszor felügyelet nélkül működjön.

TUDNIVALÓK

műszaki adatokat tartalmazó technikai adat táblán meghatározott kihagyási aránnyal működik (például

S3 50 % azt jelenti, hogy a kompresszor 5 percig működik és 5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor rendelkezik, és ha a hőmérséklet túl magas,

automatikusan megszakítja az elektromos áramot a

túlságos áramfelvétel miatt.

légkieresztő szeleppel, amely megkönnyíti a motor elindítását, ezért teljesen normális üres tartállyal, ha egy kis levegő jön ki belőle néhány másodpercre.

mely a nyomáskapcsoló rendellenes üzemelése esetén működésbe lép, ezzel garantálja a gép biztonságát.

alakulhasson ki túlnyomás a levegőtartályokban. A szelep gyári beállítása, és addig nem lép működésbe, amíg a tartály nyomása el nem éri ezt az értéket. Ne módosítsa és ne távolítsa el a biztonsági készüléket!

berendezés javítást vagy karbantartást igényel, kérje hivatalos szervizközpont segítségét.

nyomást, hanem a tartály maximális üzemi nyomását jelzi.

kibocsátott sűrített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.

H U

Page 72

● A sűrített levegő felhasználása a különféle előírt alkalmazásokhoz (felfúvás, pneumatikus szerszámok, lakkozás, tisztítás csak vízalapú tisztítószerrel stb.) megkívánja az egyes esetekre érvényes előírások ismeretét és betartását.

● Ellenőrizze, hogy a használni kívánt pneumatikus szerszám és a kompresszorhoz vezető csatlakozócsövek levegőfogyasztása és maximális üzemi nyomása

megegyezik-e a nyomásszabályozón beállított nyomás

értékével és a kompresszor által kibocsátott levegő mennyiségével.

● A kompresszor teljesítménye tengerszint felett 0 és 1000 méter között biztosított.

2. A KÉSZÜLÉK LEÍRÁSA

(1-11. ábra)

1. Beszívó-légszűrő

2. Nyomótartály

3. Kerék

4. Tartó lábak

5. Gyorskuplung (szabályozott préslég)

6. Manométer (le lehet olvasni a beállított nyomást)

7. Nyomásszabályozó

8. Be-/ki- kapcsoló

9. Szállító fogantyú

10. Biztonsági szelep

11. Leengedő-csavar a kondenzvízhez

12. Manométer (le lehet olvasni a kazán nyomást)

13. Gyorskuplung (szabályozatlan préslég)

14. Csavar

15. Anyacsavar

16. Alátét

3. A CSOMAG TARTALMA

● Légkompresszor

● Légszűrő

● Szívócső

● Használati útmutató és egyéb dokumentumok

4. ALKALMAZÁSI TERÜLET

A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.

Kérjük vegye gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

5. UTASÍTÁS A KÉSZÜLÉK FELÁLLÍTÁSÁHOZ

● Vizsgálja felül a készüléket nem e sérült meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította.

● Telepítse a kompresszort lehetőleg a fogyasztó közelébe.

● Kerülje el a hosszú légvezetőt és hosszú bevezetést

(hosszabbítókat).

● Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.

● Ne telepítse a kompresszort egy nedves vagy vízes helyiségben.

● A kompresszort csak megfelelô termekben (jól szellôztetet, a környzetehômérséklet +5°C - +40°C) szabad üzemeltetni. A teremben nem szabad pornak, savnak, párának, robbanékony vagy lobbanékony gáznak lennie.

● A kompresszor száraz termekbeni használatra alkalmas. Tiltott a használata az olyan környezetben, ahol fröccsenôvízzel dolgoznak.

6. ÖSSZESZERELÉS ÉS ÜZEMBEVÉTEL

Figyelem!

Az üzembevétel előtt okvetlenül komplett össze kell

szerelni a készüléket!

6.1 A kerékkészlet felszerelése

A kerékkészletet (ha van) a 2. ábrának megfelelően kell felszerelni.

6.2 A támasztóláb felszerelése

A gumilábat (ha van) a 3. ábrának megfelelően kell felszerelni.

6.3 A szállítófogantyú felszerelése (csak

bizonyos típusoknál)

A szállítófogantyút a 4. ábra szerint kell a kompresszorhoz csavarozni.

6.4 A légszűrő összeszerelése

Távolítsa el egy csavarhúzóval vagy hasonlóval a szállítási

dugót és csavarja feszesen a készülékre a légszűrőt (lásd.

1) (5a-5b. ábra).

Ha mellékelve van, illessze be az elszívó csövet a szűrőfedélbe (5c ábra).

Page 73

6.5 A gyorscsatlakozó felszerelése (Ha

7. TISZTÍTÁS ÉS KARBANTARTÁS

még nincs felszerelve)

Rögzítse a szabályozott nyomás gyorscsatlakozóját a

kimenethez a 6a és 6b ábrán látható módon.

6.6 A kazánnyomás gyorskapcsolójának felszerelése (csak bizonyos típusoknál)

A szabályozatlan kazánnyomás gyorskapcsolóját (lásd.

13) a 7a. és 7b. ábra szerint kell a nyomástartó edényhez

(lásd. 2) csavarozni.

6.7 Hálózati csatlakoztatás

A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak. Ügyeljen arra, hogy a hállózati feszültség a gépteljesítményi tábla szerinti üzemfeszültségnek megfeleljen. Győződjön meg róla, hogy az ON/OFF kapcsoló nincs I állásban (ON). Hosszú vezetékek, valamint hosszabítók, kábeldobok stb. feszültségeséshez vezetnek és meg tudják akadályozni a motor indítását. Alacsony hőmérsékleteknél +5°C nehéz járóság miatt veszélyeztetve van a motor indítása.

Tisztítás és karbanartási munkálatok előtt kihúzni a

hálózati csatlakozót.

Várja meg amig a tömörítő teljesen le nem hült!

Megégetés veszélye!

A kazánt minden tisztítási és karbantartási munkálat

előtt nyomás nélkülire tenni.

7.1 Tisztítás

● Tartsa a védőberendezéseket annyira por és szennyeződés

● Ajánljuk, hogy a készüléket direkt minden használat

● Ne használjon tisztító vagy oldószereket, mivel ezek meg

● Tisztítás előtt le kell vállasztani a tömlőt és a

6.8 Ki-/bekapcsoló (8-9. ábra)

A gomb (lásd. 8) kihúzása által lesz bekpcsolva a kompresszor.

A kompresszor kikapcsolásához meg kell nyomni a

gombot (lásd. 8).

6.9 Nyomásbeállítás

● A nyomásszabályozóval (lásd. 7) lehet a manométeren (lásd. 6) beállítani a nyomást.

● A beállított nyomást a gyorskuplungon (lásd. 5) lehet levenni.

6.10 A nyomáskapcsoló beállítása

A nyomáskapcsoló gyárilag be van állítva.

● A kompresszor leáll ha eléri a (gyártó által) beállított felső nyomásértéket.

A levegő felhasználásával a kompresszor automatikusan

beindul mikor a nyomás leesik a beállított alsó értékre.

● Az említett automatikus folyamat szerint működik tovább a kompresszor amíg az I/O kapcsoló be van kapcsolva.

7.2 Kondenzvíz (10. ábra)

A kicsapódott vizet naponta le kell ereszteni a

leeresztőszelep (lásd. 11) kinyitásával (a nyomástartó edény alján található).

1. Ellenőrizze, hogy a kompresszor ki van-e kapcsolva.

2. A fogantyút tartva, döntsük a kompresszort a

3. Nyissuk ki a leeresztőcsapot.

4. Addig tartsuk a kompresszort megdöntve, amíg az

5. Zárjuk el a leeresztőcsapot.

A kondenzvízet egy megfelelő gyűjtőhelyen a természetnek megfelelően megsemmisíteni.

Figyelem!

mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le.

után megtisztítsa.

tudják támadni a készülék műanyag részeit. Ügyeljen arra, hogy ne juthason víz a készülék belsejébe.

permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

H U

csap irányába úgy, hogy a leeresztőcsap a lehető legalacsonyabban legyen.

összes kondenzvíz ki nem folyik a tartályból.

Figyelem!

KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE

MŰKÖDÉS

Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje

A kondenztartály kiürítése Naponta és a munka végén.

AZ ELSŐ 100

MUNKAÓRA UTÁN

● ●

100 ÓRÁNKÉNT

Page 74

7.3 Biztonsági szelep (lásd. 10)

A biztonsági szelep a nyomótartály legnagyobb

engedélyezett nyomására van beállítva. Nem engedélyezett a biztonsági szelep elállítása az eltávolítása. Annak érdekében, hogy a biztonsági szelep szükség esetén rendesen működjön, időröl időre üzemeltetni kellene. Huzzon olyan erősen a gyűrűn, amig a préslég hallhatóan le nem ereszt (11. ábra). Azután engedje ismét el a gyűrűt.

7.4 Tárolás

Figyelem!

Húzza ki a dugaszt a hálózati aljzatból, légtelenítse a

készüléket és minden sűrített levegős eszközt, ami

rá van csatlakoztatva, és eressze le a kondenzvizet. Állítsa a kompresszort úgy le, hogy jogosulatlanok ne tudják üzembe venni.

Figyelem!

A kompresszort csak száraz és jogosulatlanok

számára nem hozzáférhető környezetben tárolni.

Ne döntse meg, csak állva tárolni!

MEGSEMMISÍTÉS ÉS ÚJRAHSZNOSÍTÁS

Az elektromos és elektronikus berendezések hulladékainak (WEEE) ártalmatlanításáról szóló 2012/19/EU irányelv értelmében.

A készüléken vagy annak csomagolásán feltüntetett áthúzott konténer azt jelenti, hogy a terméket – elhasználódását követően – a többi hulladéktól elkülönítve kell tárolni. A felhasználó tehát, a készülék elhasználódását követően, vagy leadja azt az elektromos és elektronikus készülékek összegyűjtésére szakosodott hulladékgyűjtő helyeken, vagy átadja a viszonteladónak egy új, az elhasználódottal azonos típusú készülék vásárlásakor, egy az egy arányban. A megfelelő szelektív hulladékgyűjtés lehetővé teszi az elhasználódott készülék környezetre nem ártalmas újrafelhasználását, kezelését és újrafeldolgozását,

hozzájárul a környezetre és egészségre ártalmas hatások

elkerüléséhez és elősegíti a készüléket alkotó anyagok újrafelhasználását és/vagy újbóli feldolgozását. A termék törvénybeütköző feldolgozása az érvényben levő jogszabályok által előirányozott adminisztratív szankciók alkalmazását vonja maga után.

9. LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS

H U

MEGENGEDETT BEAVATKOZÁSOK

Rendellenesség Ok Beavatkozás

A kompresszor leáll, majd néhány percen belül magától elindul.

Néhány beindítási próbálkozás

után a kompresszor leáll.

A kompresszor nem áll le és

működésbe lép a biztonsági szelep.

Hővédelem üzembelépése a motor túlmelegedése miatt.

Hővédelem üzembelépése a motor túlmelegedése miatt (hálózati

csatlakozás kikapcsolása menet

közben, gyenge tápfeszültség).

A kompresszor nem szabályos

működése vagy a nyomáskapcsoló hibás működése.

Hagyni a kompresszor lehülni. Szellőztesse a helyiséget.

Szellőztesse a helyiséget. Várjon

néhány percet és a kompresszor

magától beindul.

Húzza ki a hálózati csatlakozót és

forduljon a szervizhez.

Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti

alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és mindenképpen érvényteleníti a vonatkozó garanciát.

Jótállás és javítás.

Pótalkatrész igénylése, ill. hibás termék esetén kérjük, hogy vegye fel a kapcsolatot azzal az értékesítési ponttal, ahol a vásárlás történt.

Page 75

Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít.

1. BEZPEČNOSTNÍ POKYNY

Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené na štítku, který je umístěn na

kompresoru, zmenšené o 20 dB.

DOVOLENÉ ÚKONY

● Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů.

● Dodržujte vždy bezpečnostní vzdálenost (minimálně 4 metry) mezi kompresorem a pracovištěm.

● Pokud se při stříkání barvy dostane barva na ochranný kryt řemenu, je vzdálenost pracoviště od kompresoru příliš malá.

● Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám.

● Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5

mm2.

● Použití delšího prodlužovacího kabelu, adaptérů či

vícenásobných zásuvek nedoporučujeme.

● Vždy používat spínač I/O pro vypnutí kompresoru.

● Pro přesun kompresoru používejte výhradně příslušný

pojezdový úchyt.

● Zapnutý kompresor musí být položen v horizontální pozici na stabilní podložce.

NEDOVOLENÉ ÚKONY

● Nemiřte nikdy proud vzduchu na osoby, zvířata nebo proti sobě (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší).

● Nemiřte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor.

● Při práci s kompresorem je třeba mít vždy řádnou obuv a suché nohy a ruce.

● Při vytahování ze zásuvky nebo při přesouvání kompresoru netahejte za elektrický připojovací kabel.

● Nevystavujte kompresor atmosférickým vlivům (déšť, slunce, mlha, sníh).

● Nepřemisťujte kompresor, pokud je v nádrži tlak.

● Neprovádějte žádné mechanické zásahy ani nesvařujte

nádrž kompresoru. Při zjištění vady nebo koroze na nádrži je třeba ji vyměnit za novou.

● Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata.

● Spotřebič není určen k používání osobami (včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušeností a poznatků o jeho použití.

● Na děti dohlídejte, aby jste se ujistili, že se se spotřebičem nebudou hrát.

● Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj.

● Nečistěte kompresor za pomoci hořlavých kapalin nebo ředidel. Používejte pouze vlhký hadr a zajistěte, aby připojovací kabel byl vypojen ze zásuvky elektrického proudu.

● Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu.

● Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví.

● Věnujte pozornost práci, kterou vykonáváte. Používejte zdravý rozum. Nikdy nelezte na kompresor. Nedovolte, aby kompresor fungoval bez dozoru.

CO JE TŘEBA VĚDĚT

● Tento kompresor je vyroben tak, aby fungoval

přerušovaně v poměru uvedeném na štítku s technickými údaji (např. S3 50 % znamená 5 minut

provozu a 5 minut přestávky) a zabránilo se tak přílišnému zahřátí elektrického motoru. Motor je vybavený tepelným ochranným spínačem, který automaticky přeruší přívod elektrického proudu, pokud by došlo k přílišnému zvýšení teploty při odběru proudu.

● Kompresor je vybaven snímačem tlaku opatřeným ventilkem pro vypouštění vzduchu s pozdrženým uzavíráním, který usnadňuje spuštění motoru. Pokud je tedy prázdná nádrž, běžně z něj po dobu několika sekund vychází vzduch.

● Všechny kompresory jsou vybaveny pojistným ventilem, který v případě špatného fungování presostatu zasáhne a zaručí tak bezpečný chod kompresoru.

Bezpečnostní ventil je nastaven tak, aby nedošlo

k přetlakování vzduchového zásobníku. Tento ventil je přednastaven výrobcem neotevře se, dokud tlak v zásobníku nedosáhne této hodnoty. Nepokoušejte se seřizovat nebo vyřazovat toto bezpečnostní zařízení.

Jakékoliv seřizování tohoto ventilu by mohlo způsobit

těžký úraz. Vyžaduje-li toto zařízení servis nebo údržbu, obraťte se na autorizované servisní středisko.

● Červená značka na tlakoměru odkazuje na maximální provozní tlak nádrže. Netýká se nastaveného tlaku.

● Při montáži pneumatického nářadí na hadici se stlačeným vzduchem, produkovaným kompresorem, je bezpodmínečně nutné zastavit výstup vzduchu z hadice.

● Při použití stlačeného vzduchu pro různé účely (nafukování, práce s pneumatickým nářadím, stříkání barvy, mytí čistícími prostředky s obsahem vody apod.) je třeba znát a respektovat předpisy pro jednotlivé případy použití.

Page 76

● Zkontrolujte, jestli je spotřeba vzduchu a maximální provozní tlak pneumatického nástroje a připojovacích hadic (ke kompresoru) kompatibilní s tlakem nastaveným na regulátoru tlaku a s množstvím vzduchu dodávaným z kompresoru.

● Výkon kompresoru je zaručen při provozu mezi 0 a 1000 metry nad mořem.

2. POPIS PŘÍSTROJE (Obr. 1 - 11)

1. Sací vzduchový ltr

2. Tlaková nádrž

3. Kolečko

4. Oporná noha

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Za-/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí šroub kondenzátu

12. Manometr (tlak tlakové nádoby může být odečten)

13. Rychlospojka (neregulovaný stlačený vzduch)

14. Šroub s maticí

15. Matice

16. Podložka

3. OBSAH BALENÍ

● Vzduchový kompresor

● Vzduchový ltr

● Sací potrubí

● Návod s pokyny a další dokumenty

4. OBLAST POUŽITÍ

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

5. POKYNY K UMÍSTĚNÍ

● Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.

● K umístění kompresoru by mělo dojít v blízkosti spotřebiče.

● Je třeba se vyvarovat dlouhých vzduchových vedení a

dlouhých přívodních vedení (prodloužení).

● Je třeba dbát na suchý a bezprašný nasávaný vzduch.

● Kompresor neumíst’ovat ve vlhké nebo mokré místnosti.

● Kompresor smí být používán pouze ve vhodných

prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.

● Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.

6. MONTÁŽ A UVEDENÍ DO PROVOZU

Pozor!

Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

6.1 Montáž sady kol

Je-li sada kol součástí dodávky, instaluje se podle obrázku

6.2 Montáž opěrných noh

Jsou-li pryžové nohy součástí dodávky, montují se podle obrázku 3.

6.3 Montáž přepravní rukojeti (pro modely, které to předvídají)

Přepravní rukojeť našroubovat na kompresor tak, jak je znázorněno na obr. 4.

6.4 Montáž vzduchového ltru

Pomocí šroubováku nebo pod. odstraňte přepravní zátku a našroubujte vzduchový ltr (odk. 1) na přístroj (obr. 5a5b). Je-li součástí dodávky i sací trubička, vložte ji do krytu ltru (obr. 5c).

Page 77

6.5 Montáž rychlospojky (Není-li již zkompletován)

Našroubujte rychlospojku pro regulovaný tlak na přípojku výstupu, jak ukazují obrázky 6a a 6b.

6.6 Montáž rychlospojky pro tlak tlakové nádoby (pro modely, které to

předvídají)

Rychlospojku pro neregulovaný tlak tlakové nádoby (odk.

13) našroubovat na tlakovou nádrž (odk. 2) tak, jak je

znázorněno na obr. 7a až 7b.

6.7 Připojení na síť

Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím podle výkonového štítku stroje. Ujistěte se, že spínač „ON/OFF“ (zapnutí/vypnutí) není v poloze „I“ (ON). Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

6.8 Za-/vypínač (obr. 8-9)

Vytažením knoíku (odk. 8) se kompresor zapne (ZAP). Na vypnutí kompresoru se musí stlačit knoík (odk. 8) (VYP).

6.9 Nastavení tlaku

● Regulátorem tlaku (odk. 7) může být nastaven tlak na manometru (odk. 6).

● Nastavený tlak lze zjistit na rychlospojce (odk. 5).

6.10 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu.

● Při dosažení horní nastavené hodnoty (zadané výrobcem ve fázi kolaudace stroje) se kompresor zastaví.

Jakmile kompresor dosáhne dolní nastavenou hodnotu,

tak se automaticky opět spustí.

● Kompresor bude automaticky pokračovat v uvedeném cyklu, dokuď nestiskněte tlačítko I/O.

7. ČIŠTĚNÍ A ÚDRŽBA

Pozor!

Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

Pozor!

Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení!

Pozor!

Před všemi čisticími a údržbovými pracemi učinit

tlakovou nádobu beztlakou.

7.1 Čištění

● Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem.

● Doporučujeme čištění přístroje po každém použití.

● Nepoužívejte žádné čisticí prostředky nebo rozpouštědla;

tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.

● Hadice a stříkací nástroje musí být před čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

7.2 Kondenzační voda (obr. 10)

Kondenzační voda se otevřením vypouštěcího ventilu (odkaz 11) (na dně tlakového zásobníku) musí vypouštět každý den.

1. Zkontrolujte, že je kompresor vypnutý - VYP (Off).

2. Přidržte páčku a kompresor nakloňte k vypouštěcímu ventilu tak, aby byl v nejnižším bodě zásobníku.

3. Otevřete vypouštěcí ventil.

4. Udržujte kompresor nakloněný, pokud nevyteče všechen kondenzát z nádrže.

5. Uzavřít vypouštěcí ventil.

Pozor!

Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

INTERVALY ÚDRŽBY

FUNKCE

Čištění nasávacího ltru a/nebo výměna ltračního prvku

Vypuštění kondenzované vody z nádrže Každý den a při ukončení práce.

PO PRVNÍCH 100

HODINÁCH

● ●

PO KAŽDÝCH 100

HODINÁCH

Page 78

7.3 Bezpečnostní ventil (odk. 10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat. Aby bezpečnostní ventil váhněte tak silně za kroužek, až je stlačený vzduch slyšitelně vypouštěn (Obr.

11). Poté kroužek zase pusťte.

7.4 Skladování

Pozor!

Vyjměte zástrčku z proudové zásuvky, odvzdušněte zařízení a všechny k němu připojené nástroje na stlačený vzduch a vypusťte kondenzát. Kompresor

odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

Pozor!

Kompresor skladovat pouze v suchém a pro

nepovolané osoby nepřípustném prostoru. Neklopit,

skladovat vstoje!

9. MOŽNÉ PORUCHY A POVOLENÉ ZÁSAHY

Porucha Příčina Zásah

Kompresor se zastaví a po několika minutách se sám spustí.

Kompresor se po několika pokusech

o spuštění zastaví.

Kompresor nelze zastavit a zasáhne

pojistný ventil.

Zásah tepelné ochrany z důvodu přehřátí motoru.

Zásah tepelné ochrany z důvodu přehřátí motoru (vypojení ze zásuvky během chodu, nedostatečné napájecí napětí).

Nepravidelný chod kompresoru nebo porucha presostatu.

8. LIKVIDACE A RECYKLACE

V souladu se směrnicí 2012/19/EU o zneškodňování odpadních elektrických a elektronických zařízení (OEEZ).

Symbol proškrtnuté nádoby na odpad na zařízení nebo na jeho obalu znamená, že výrobek se po ukončení životnosti nesmí likvidovat jako komunální odpad. Užívatel bude muset, po ukončení životnosti, odevzdat spotřebič na sběrném místě pro recyklaci elektrických a elektronických zařízení nebo ho odevzdat prodejci při koupě nového spotřebiče stejného druhu, v poměru jeden starý za jeden nový spotřebič. Odděleným sběrem a odevzdáním spotřebiče v místě recyklace, kde bude zlikvidován postupem, ktorý nepoškodí životní prostředí, se přispěje k omezení negativních dopadů na životní prostředí a zdraví obyvatelstva a pomůže se využití a/nebo recyklaci materiálů spotřebiče. Volné vyhození spotřebiče bude znamenat pokutu pre užívatele podle platných zákonů.

Nechte kompresor vychladnout. Vyvětrejte místnost.

Stiskněte spínač zapínání/vypínání. Vyvětrejte místnost. Vyčkejte několik minut a kompresor se sám spustí.

Odpojte ze zásuvky a obraťte se na servisní centrum.

Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.

Záruka a opravy.

Vyskytne-li se vadné zboží nebo nutnost dodat náhradní díly, obraťte se prosím na prodejce, u něhož jste zboží zakoupili.

Page 79

Uschovajte túto príručku s pokynmi na obsluhu prístroja tak, aby ste mohli do nej kedykoľvek nahliadnúť

1. POUŽÍTIE OPATRENÍ

Hodnota AKUSTICKÉHO TLAKU nameraná zo 4 metrov

vo voľnom poli sa rovná hodnote AKUSTICKÉHO

VÝKONU uvedenej na štítku, ktorý je umiestnený na kompresore, zmenšenej o 20 dB.

ČO TREBA ROBIŤ

● Kompresor sa musí používať vo vhodnom prostredí

(dobre prevetrávanom, s teplotou prostredia v

rozmedzí od +5°C až +40°C) a nikdy sa nesmie používať v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušnými alebo horľavými plynmi.

● Vždy dodržte bezpečnú vzdialenosť, aspoň 4 metre, medzi kompresorom a pracovnou zónou.

● Prípadné sfarbenia, ktoré sa môžu vyskytnúť na ochranných krytoch remeňa kompresoru počas lakovacích prác, poukazujú na príliš blízku vzdialenosť.

● Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.

● Používajte predlžovačky elektrického káblu s maximálnou dľžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm2.

● Nedoporučuje sa používať predlžovačky odlišných dľžok a prierezov, ako aj adaptéry a multizásuvky.

● Na vypnutie kompresora používajte vždy a výlučne prepínač I/O.

● Pri presúvaní kompresora používajte vždy a jedine rukoväť.

● Kompresor vo funkčnej prevádzke musí byť umiestnený na stabilnej podložke a v horizontálnej polohe.

● Spotrebič nie je určený, aby ho používali osoby (vrátane

● Dávajte pozor na deti, aby ste sa uistili, že sa so

● Neklaďte horľavé predmety alebo nylónové a látkové

● Nečistite strojné zariadenie s horľavými tekutými

● Používanie kompresora je úzko spojené so stlačeným

● Stlačený vzduch, vyprodukovaný týmto strojným

● Venujte pozornosť práci, ktorú vykonávate. Používajte

● Tento kompresor je vyrobený pre prevádzku so

ČO SA NESMIE ROBIŤ

● Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu).

● Nikdy nenasmerujte prúd tekutín z postrekovacích nástrojov, napojených na kompresor, smerom na samotný kompresor.

● Nikdy nemanipulujte s prístrojom holými nohami alebo s mokrými rukami a nohami.

● Neťahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora.

● Nenechávajte prístroj vystavený atmosferickým vplyvom (dažďu, slnku, hmle, snehu).

● Neprevážajte kompresor s nádržou pod tlakom.

● Nevykonávajte zváranie alebo mechanické práce na

nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymeniť nádrž.

● Nedovoľte používať kompresor neodborným a neskúseným osobám. Deťom a zvieratám zabráňte prístup do pracovnej zóny.

● Kompresor je vybavený tlakovým spínačom obsahujúcim

● Všetky kompresory sú vybavené poistným ventilom, ktorý

Bezpečnostný ventil slúži na zabránenie vzniku pretlaku

Akákoľvek úprava tohto ventilu môže viesť k vzniku

● Červená značka na manometri označuje maximálny

● Počas operácie napojenia pneumatického prístroja na

detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami ani ktoré nemajú dostatok skúseností a poznatkov o jeho používaní.

spotrebičom nebudú hrať.

predmety do blízkosti a/alebo na kompresor.

prostriedkami alebo riedidlami. Používajte jedine navlhčenú utierku a presvedčte sa, či ste vypojili vidlicu, zástrčku z elektrickej zásuvky.

vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu.

zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb.

zdravý rozum. Nikdy nestúpajte na kompresor. Nedovoľte, aby kompresor pracoval bez dohľadu.

ČO TREBA VEDIEŤ

vzťahom prerušenia, špecikovaným na štítku s technickými údajmi (napríklad: S3 50 % znamená 5 minút

pracovnej činnosti a 5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká z dôvodu nadmerného absorbovania prúdu.

S K

odvzdušňovací ventil so spomaleným zatváraním, ktorý uľahčuje štartovanie motora, a preto je pri prázdnej nádrži vypúšťanie prúdu vzduchu z ventilu po dobu niekoľkých sekúnd normálne.

zasiahne v prípade nesprávneho fungovania presostatu

a tým zaručí bezpečnosť strojného zariadenia.

vo vzduchových zásobníkoch. Ventil je z výroby prednastavený a nebude fungovať, kým tlak v zásobníku nedosiahne nastavenú hodnotu. Nepokúšajte sa upravovať alebo odstrániť tento bezpečnostný prvok.

vážneho zranenia. Ak je na zariadení potrebné vykonať servis alebo údržbu, obráťte sa na autorizované servisné centrum.

pracovný tlak nádrže. Nepredstavuje nastavený tlak.

rúrku stlačeného vzduchu dodávaného z kompresora,

Page 80

je absolútne dôležité prerušiť prúd vzduchu vo výstupe zo samotnej rúrky.

● Použitie stlačeného vzduchu na iné účely ako boli navrhnuté (napr. nafukovanie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prostriedkami len na báze vody, atď.) si vyžaduje znalosť a rešpektovanie noriem, platných v jednotlivých prípadoch.

● Skontrolujte, či sú spotreba vzduchu a maximálny prevádzkový tlak pneumatického nástroja a pripojovacích hadíc (ku kompresoru) kompatibilné s tlakom nastaveným na regulátore tlaku a s množstvom vzduchu dodávaným z kompresora.

● Výkon kompresora je zaručený pri prevádzke vo výške od 0 do 1000 metrov nad hladinou mora.

2. POPIS PRÍSTROJA (Obr. 1 - 11)

1. Nasávací vzduchový lter

2. Tlaková nádrž

3. Koleso

4. Oporná nožička

5. Rýchlospojka (regulovaný stlačený vzduch)

6. Manometer (nastavený tlak sa dá odčítať)

7. Regulátor tlaku

8. Vypínač zap/vyp

9. Transportná rukoväť

10. Bezpečnostný ventil

11. Vypúšťacia skrutka na kondenzovanú vodu

12. Manometer (tlak kotla sa dá odčítať)

13. Rýchlospojka (neregulovaný stlačený vzduch)

14. Skrutka s maticou

15. Matica

16. Podložka

3. OBSAH BALENIA

● Vzduchový kompresor

● Vzduchový lter

● Sacie potrubie

● Návod s pokynmi a ďalšie dokumenty

4. OBLASŤ POUŽITIA

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

5. POKYNY PRE UMIESTNENIE

PRÍSTROJA

● Skontrolujte prípadné poškodenie transportom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.

● Postavenie kompresora by sa malo uskutočniť v blízkosti spotrebiča.

● Dlhé vzduchové vedenie a dlhé prívodné vedenia (predlžovacie vedenia) sa neodporúčajú.

● Dbať na suchý a bezprašný nasávaný vzduch.

● Neumiestňujte kompresor vo vlhkej alebo mokrej

miestnosti.

● Kompresor smie byť používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia +5 °C

- +40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne alebo zápalné plyny.

● Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané.

6. MONTÁŽ A UVEDENIE DO PREVÁDZKY

Pozor!

Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1 Montáž kolies

Ak sú dodané, kolesá sa musia namontovať, ako je uvedené na obrázku 2.

6.2 Montáž oporných nôh

Ak sú dodané, gumené nohy sa musia namontovať, ako je uvedené na obrázku 3.

6.3 Montáž transportnej rukoväti (týka sa

modelov, ktoré túto možnosť majú)

Transportnú rukoväť naskrutkovať na kompresor ako je uvedené na obrázku 4.

6.4 Montáž vzduchového ltra

Odstráňte transportnú zátku pomocou skrutkovača alebo podobne a pevne priskrutkujte vzduchový lter (odk. 1) na prístroji (obr. 5a-5b).

Page 81

Ak je nasávacia hadička súčasťou dodávky, zasuňte ju do krytu ltra (obr. 5c).

6.5 Montáž rýchlospojky (Ak ešte nie je zmontovaný)

Naskrutkujte rýchlospojku pre regulovaný tlak na prípojku výstupu, ako ukazujú obrázky 6a a 6b.

6.6 Montáž rýchlospojky pre tlak kotla (týka sa modelov, ktoré túto možnosť

majú)

Naskrutkovať rýchlospojku pre neregulovaný tlak kotla (odk. 13) podľa obrázku 7a až 7b na tlakovú nádrž (odk.

2).

6.7 Sieťové pripojenie

Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou. Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami. Pred uvedením do prevádzky dbajte na to, či prítomné sieťové napätie zodpovedá prevádzkovému napätiu podľa typového štítku na prístroji. Uistite sa, že vypínač ON/ OFF nie je v polohe I (ON). Dlhé prípojné vedenia, ako aj predlžovacie káble, káblové bubny atď. spôsobujú pokles napätia a môžu spôsobiť problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je nábeh motora obmedzený ťažkým chodom.

6.8 Vypínač zap/vyp (obr. 8-9)

Vytiahnutím tlačidla (odk. 8) sa kompresor zapína (zap). Aby sa kompresor vypol, musí sa tlačidlo (odk. 8) zatlačiť (vyp).

6.9 Nastavenie tlaku

● Pomocou tlakového regulátora (odk. 7) sa môže nastaviť tlak na manometri (odk. 6).

● Nastavený tlak sa môže odoberať cez rýchlospojku (odk. 5).

6.10 Nastavenie tlakového vypínača

Tlakový vypínač je nastavený výrobcom.

● Po dosiahnutí hornej kalibrovacej hodnoty (nastavenej výrobcom pri kolaudačnej fáze), kompresor sa zastaví.

Zúžitkovaním vzduchu sa kompresor automaticky znova

uvedie do chodu, keď sa dosiahne dolná kalibrovacia hodnota.

● Kompresor bude automaticky pokračovať v uvedenom cykle, až kým nestlačíte vypínač I/O.

7. ČISTENIE A ÚDRŽBA

Pozor!

Pred všetkými čistiacimi ate kábel zo siete.

Pozor!

Počkajte, kým je kompresor úplne vychladnutý! Nebezpečenstvo popálenia!

Pozor!

Pred všetkými čistiacimi a údržbovými prácami zbaviť

kotol tlaku!

7.1 Čistenie

● Udržujte ochranné zariadenia vždy v m vzduchom pri nastavení na nízky tlak.

● Odporúčame, aby ste prístroj čistili priamo po každom použití.

● Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

● Hadica a striekacie nástroje sa musia pred čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

7.2 Kondenzovaná voda (obr. 10)

Skondezovaná voda sa musí vypúšťať každý deň otvorením odvodňovacieho ventilu (odk. 11) (na spodnej strane tlakovej nádoby).

1. Skontrolujte, či je kompresor vypnutý.

2. Držiac za rukoväť, nakloniť kompresor smerom k vypúšťaciemu kohútiku tak, aby sa tento dostal do čo najnižšej polohy.

3. Otvoriť odvodňovací ventil.

4. Udržiavať kompresor naklonený tak, aby z kompresora vytiekla všetka skondezovaná voda.

5. Zatvoriť odvodňovací ventil.

Pozor!

Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

S K

INTERVALY ÚDRŽBY

FUNKCIA PO PRVÝCH 100 HODINÁCH KAŽDÝCH 100 HODÍN

Čistenie nasávacieho ltra a/alebo výmena ltračného prvku

Vypustenie kondenzovanej vody z nádržky Každý deň a po skončení práce.

● ●

Page 82

7.3 Bezpečnostný ventil (odk. 10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak. Nie je prípustné meniť nastavenie bezpečnostného ventilu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Potiahnite za krúžok tak silno, aby ste zreteľne počuli unikanie tlakového vzduchu (Obr. 11). Nakoniec znovu krúžok pustite.

7.4 Skladovanie

Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zariadenia na stlačený vzduch,

ktoré sú k nemu pripojené, a vypustite kondenzát.

Kompresor odstavte tak, aby nemohol byť uvedený

do prevádzky nepovolanou osobou.

Pozor!

Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ

8. LIKVIDÁCIA A RECYKLÁCIA

V súlade so smernicou 2012/19/EÚ

o zneškodňovaní odpadových elektrických a

elektronických zariadení (OEEZ).

Symbol preškrtnutej odpadovej nádoby na zariadení alebo

na obale znamená, že výrobok, sa po ukončení svojej životnosti nesmie likvidovať spolu s bežným odpadom. Používateľ preto bude musieť, po ukončení životnosti, odovzdať spotrebič v zberni na recykláciu elektrických a elektronických zariadení alebo ho odovzdať predajcovi pri nákupe nového spotrebiča rovnakého druhu, v pomere jeden starý za jeden nový spotrebič. Diferencovaným zberom a odovzdaním spotrebiča v recyklačnom stredisku, kde bude zlikvidovaný postupmi, ktoré nepoškodzujú životné prostredie, sa prispieva k predchádzaniu negatívnych dopadov na životné prostredie a zdravie obyvateľstva a pomáha využitiu a/ alebo recyklácii materiálov spotrebiča. Vyhodenie spotrebiča voľne do prírody znamená pokutu pre používateľa v súlade s platnými zákonmi.

Anomália Príčina Zákrok

Kompresor sa zastaví a po pár

minútach sa rozbehne sám od seba.

Kompresor sa zastaví po niekoľkých pokusoch o rozbehnutie sa.

Kompresor sa nezastaví a zasiahne

poistný ventil.

Akékoľvek iné zásahy musí vykonávať personál z autorizovaných Servisných stredísk a musí požiadať o dodanie originálnych náhradných dielov. Poškodenie strojného zariadenia môže narušiť bezpečnosť a v každom prípade ruší platnosť príslušnej záruky.

V dôsledku zasiahnutia tepelných

ochrán dochádza k prehriatiu

motora. V dôsledku zasiahnutia tepelnej

ochrany dochádza k prehriatiu

motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja).

Nesprávne fungovanie kompresora

alebo porucha tlakového spínača.

Nechajte kompresor vychladnúť. Vyvetrajte miestnosť.

Uveďte do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnosť. Počkajte niekoľko minút a

kompresor sa autonomaticky znova

uvedie do chodu. Odpojte vidlicu, zástrčku a obráťte

sa na servisné stredisko.

Záruka a opravy.

V prípade chybného tovaru alebo pri požiadavke na náhradné diely kontaktujte prosím predajcu, u ktorého ste tovar zakúpili.

Page 83

Сохраняйте данное руководство в течение всего периода эксплуатации компрессора

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Значение АКУСТИЧЕСКОГО ДАВЛЕНИЯ, замеренного на 4 м, эквивалентно значению АКУСТИЧЕСКОЙ МОЩНОСТИ, обозначенной на этикетке, расположенной на компрессоре, минус 20 дБ.

ПРАВИЛА РАБОТЫ

● Компрессор должен работать в хорошо вентилируемых помещениях, при температуре от +5°C до +40°C. В воздухе помещения не должно содержаться пыли, паров кислот, взрывоопасных или легко восполаменяющихся жидкостей или газов.

● Безопасное расстояние от работающего компрессора – не менее 4 м до места основной работы.

● Если брызги распыляемой при помощи компрессора краски попадают на защитный кожух ременного привода, значит компрессор стоит слишком близко к месту работы.

● Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ.

● Если необходимо использовать удлинитель электропровода, его длина не должна превышать 5 м, сечение электрокабеля должно быть не менее 1.5 мм

● Не рекомендуется использовать удлинители большей длины, многоконтактные штепсели или переходные устройства.

● Всегда выключайте компрессор нажимая на кнопку вход/выход.

● Перемещая компрессор, тяните его только за предназначенную для этого скобу.

● Работающий компрессор должен стоять на устойчивой горизонтальной поверхности.

НЕ ДЕЛАЙТЕ ЭТОГО

● Направлять струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки).

● Направлять струю сжатого воздуха в сторону самого компрессора.

● Работать без защитной обуви, касаться работающего компрессора мокрыми руками и/или ногами.

● Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за него, пытаясь сдвинуть компрессор с места.

● Оставлять компрессор под воздействием неблагоприятных атмосферных явлений (дождь, прямые солнечные лучи, туман, снег).

● Перевозить компрессор с места на место, не сбросив предварительно давление из ресивера.

● Производить механический ремонт или сварку ресивера. При обнаружении дефектов или признаков коррозии металла необходимо его полностью заменить.

● Допускать к работе с компрессором неквалифицированный или неопытный персонал. Не разрешайте приближаться к компрессору детям и

животным.

● Прибор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или при отсутствии опыта и знаний.

● Необходимо следить, чтобы дети не играли с прибором.

● Размещать рядом с компрессором легко

воспламеняющиеся предметы или класть на корпус компрессора изделия из нейлона и других легко воспламеняющихся тканей.

● Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь исключительно смоченной в воде ветошью. Не забудьте предварительно отключить компрессор от электросети.

● Использовать компрессор для сжатия иного газа, кроме воздуха.

● Данный компрессор разработан только для технических нужд. В больницах, в фармацевтике и для приготовления пищи к компрессору необходимо подсоединять устройство предварительной подготовки воздуха. Нельзя применять компрессор для наполнения аквалангов.

● Уделять внимание выполняемой работе. Руководствоваться здравым смыслом. Никогда

не подниматься на компрессор. Не допускать функционирования компрессора без присмотра.

ЧТО НАДО ЗНАТЬ

● Во избежание чрезмерного перегрева электродвигателя

компрессор работает в двухстадийном режиме периодического включения, соотношение между продолжительностью работы и выключением указано на табличке с техническими данными

(например, S3 50 % означает 5 минут работы и 5 минут остановки). В случае перегрева срабатывает защитная термопара, установленная на электродвигателе.

● Компрессор укомплектован реле давления с клапаном, позволяющим стравить воздух при задержке закрытия и облегчить тем самым пуск двигателя. Таким образом, свист выходящего воздуха в течение нескольких секунд при порожней емкости - нормальное явление.

● Для повышения безопасности работы все компрессоры оборудованы предохранительным клапаном, срабатывающим при отказе реле давления.

Предохранительный клапан установлен для

предупреждения чрезмерного давления воздушных баков. Клапан отрегулирован на заводе и не функционирует пока не будет достигнуто данное давление. Не пытайтесь регулировать или снимать данное предохранительное устройство.

Любые регулировки данного клапана могут нанести

серьезный ущерб. Если данное устройство требует ремонта или техобслуживания, обратитесь в авторизованный сервисный центр.

● Красная метка на циферблате манометра означает максимальное рабочее давление резервуара, а не регулируемое давление.

R U

Page 84

● Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать воздушный кран.

● При использовании сжатого воздуха (надувание, распыление через пневмоинструмент, окраска, мойка растворами на водной основе и т.п.) соблюдайте все правила ТБ для каждого конкретного случая.

● Проверить, чтобы расход воздуха и максимальное эксплуатационное давление пневматического инструмента и соединительных труб (с компрессором)

были совместимы с давлением, установленным на регуляторе давления, и с количеством воздуха, подаваемого компрессором.

● Характеристики компрессора гарантированы для функционирования на высоте от 0 до 1000 над уровнем моря.

2. ОПИСАНИЕ УСТРОЙСТВА (рис. 1-11).

1. Всасывающий воздушный фильтр

2. Емкость высокого давления

3. Колесо

4. Опорная ножка

5. Быстродействующая муфта (отрегулированный

сжатый воздух)

6. Манометр (можно считать заданноедавление)

7. Регулятор давления

8. Переключатель включено-выключено

9. Рукоятка для транспортировки

10. Предохранительный клапан

11. Винт выпуска конденсата

12. Манометр (указывает давление в баллоне)

13. Быстродействующая муфта (нерегулируемыйсжатый

воздух)

14. Болт

15. Гайка

16. Шайба

3. СОДЕРЖИМОЕ УПАКОВКИ

● Воздушный компрессор

● Воздушный фильтр

● Всасывающая трубка

● Инструкция по эксплуатации и другие документы

4. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Компрессор предназначен для выработки сжатого воздуха для приводимого в действие сжатым воздухом инструмента.

Пожалуйста, примите во внимание, что конструкция наших устройств не предназначена для использования их в промышленности, ремесле или индустрии. Мы не даем гарантийных обязательств, если устройство будет использоваться в промышленной, ремесленной или индустриальной, а также подобной деятельности.

Устройство можно использовать только в соответствии с его предназначением. Любое другое, выходящее за эти рамки использование, считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающий с инструментом, а не изготовитель.

5. УКАЗАНИЯ К УСТАНОВКЕ

● Проверьте устройство на наличие повреждений во время транспортировки. О имеющихся повреждениях необходимо немедленно сообщить транспортному предприятию, которое доставилокомпрессор.

● Компрессор должен быть установлен вблизи потребителя.

● Нужно избегать длинных путей воздуховодов и большой

длины кабелей питания (удлинительный кабель).

● Обеспечьте всасывание сухого и не содержащего пыль воздуха.

● Не устанавливайте компрессор во влажных или сырых помещениях.

● Компрессор можно использовать только в подходящих помещениях (хорошаявентиляция, температура окружающей средыот +5°C до +40°C). В помещении не должнобыть пыли, кислот, паров, взрывоопасных иливоспламеняющихся газов.

● Компрессор предназначен для работы в сухих помещениях. Запрещено использовать его в областях, где производятся работы с разбрызгиванием воды.

● Перед вводом в эксплуатацию необходимо проверить уровень масла в насосе компрессора.

МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ

Внимание!

Перед вводом в эксплуатацию необходимо полностью собрать устройство!

6.1 Монтаж колес

При наличии, колесный комплект должен устанавливаться в соответствии с указаниями рисунка 2.

6.2 Монтаж опорных ножек

При наличии, резиновые опоры должны устанавливаться в соответствии с указаниями рисунка 3.

6.3 Монтаж рукоятки для транспортировки (для соответствующих моделей)

Привинтите рукоятку для транспортировки компрессору так, как это показано на рисунка 4.

6.4 Установка воздушного фильтра

Удалите транспортировочные заглушки при помощи отвертки или подобным инструментом и прочно привинтите воздушный фильтр (дет. 1) к устройству (рис. 5a-5b).

Page 85

Вставьте всасывающую трубку в крышку фильтра, если предусмотрена (рис. 5c).

6.5 Установка быстродействующей муфты (Если еще не собран)

При наличии, затянуть быстродействующую муфту для регулируемого давления к фитингу выходного отверстия, как показано на рисунках 6a и 6b.

6.6 Установка быстродействующей муфты для подключения к баллону сжатого воздуха (для соответствующих моделей)

Привинтите быстродействующую муфту для сжатого воздуха с нерегулируемым давлением (дет. 13) к баллону сжатого воздуха (дет. 2) так, какпоказано на рисунках 7a и 7b.

6.7 Подсоединение к электросети

Компрессор имеет питание от сети и оснащен штекером с защитным контактом. Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ. Проверьте перед вводом в эксплуатацию соответствие напряжения сети напряжению, указанному на табличке с паспортными данными устройства. Убедитесь, что переключатель ВКЛ./ВЫКЛ. не находится в положении ВКЛ. Длинные кабели питания, а также удлинители, кабельные барабаны и т.д. могут вызвать падение напряжения и тем самым затруднить пуск двигателя. При температурах ниже +5°C пуск двигателя затруднен из-за тяжелого хода.

6.8 Переключатель включтьвыключить (рис. 8-9)

Компрессор включается, когда кнопка (дет. 8) стоит в положении I (On). Для выключения компрессора необходимо поставить кнопку (дет. 8) в положение O (Off).

6.9 Регулировка давления

● При помощи регулятора давления (дет. 7) можно отрегулировать давление на манометре (дет. 6).

● Отрегулированное давление выдается на быстродействующую муфту (дет. 5).

6.10 Переключатель, срабатывающий от давления

Переключатель, срабатывающий от давления отрегулирован на заводе изготовителя.

● После достижения заданного верхнего уровня давления (устанавливается производителем при обкатке готового компрессора) компрессор останавливается.

По мере расходования воздуха давление в ресивере

падает и, когда оно достигает нижнего заданного уровня, компрессор автоматически включается.

● Компрессор продолжает выполнять этот цикл в автоматическом режиме до тех пор, пока не сработает выключатель ввод/вывод.

7. ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ

Внимание!

Вынимайте из розетки перед всеми работами по очистке и техническому обслуживанию штекер электропитания.

Внимание!

Ждите до тех пор пока компрессор остынет полностью! Опасность получить ожоги!

Внимание!

Перед всеми работами по очистке и техническому обслуживанию нужно сбросить давление в емкости.

7.1 Очистка

● Содержите защитные приспособления как можно более свободными от пыли и грязи. Протрите устройство чистой тряпкой или обдуйте сжатым воздухом под невысоким давлением.

● Мы рекомендуем очищать устройство сразу после использования.

● Не используйте средства для очистки и растворители, они могут разъесть пластмассовые детали устройства. Следите за тем, чтобы во внутрь устройства не попала вода.

● Удалите перед очисткой шланг и воду для разбрызгивания из компрессора. Запрещено очищать компрессор водой, растворителем или подобными средствами.

7.2 Конденсат (рис. 10)

Конденсационная вода должна сливаться каждый день путем открытия сливного клапана (дет. 11) (на днище сосуда под давлением).

1. Проверить, что компрессор переведен в положение Off.

2. Держа его за рукоятку, наклоните компрессор в направлении продувного крана таким образом, чтобы он находился в более низком положении.

3. Откройте сливной клапан.

R U

ВРЕМЕННЫЕ ПРОМЕЖУТКИ МЕЖДУ ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ

РАБОТА СПУСТЯ ПЕРВЫЕ 100 ЧАСОВ КАЖДЫЕ 100 ЧАСОВ

Чистка фильтра всасывания и/или замена фильтрующего элемента

Избавление от конденсата в резервуаре Ежедневно и по окончании работы.

● ●

Page 86

4. Держите компрессор в наклонённом положении до тех пор, когда весь конденсат выйдет из резервуара.

5. Закройте сливной клапан.

Внимание!

Сдайте конденсат,не засоряя природу, в соответствующийпункт сбора отходов.

7.3

Предохранительный клапан (дет. 10)

Предохранительный клапан отрегулирован на самое высокое допустимое давление емкости высокого давления. Запрещено изменять регулировку предохранительного клапана. Для того, чтобы предохранительный клапан при необходимости сработал, его нужно время от времени приводить в действие. Сильно потяните за кольцо, пока не станет слышно как будет выпущен сжатый воздух (рис. 11). Затем вновь отпустите кольцо.

7.4 Подшипниковая опора

Внимание!

Извлеките вилку из сетевой розетки, стравите воздух из устройства и всех подключенных к нему приборов, использующих сжатый воздух, и слейте конденсат. Защитите компрессор от несанкционированного включения.

Внимание!

Храните компрессор только в сухом и недоступном для посторонних месте. Не опрокидывать, хранить только в стоячем положении!

8. УТИЛИЗАЦИЯ И ВТОРИЧНАЯ ПЕРЕРАБОТКА

В соответствии с Директивой 2012/19/UE относительно утилизации отходов электрооборудования и электронных устройств (RAEE).

Символ перечеркнутого мусорного контейнера на оборудовании или на его упаковке указывает, что продукция по истечении срока службы должна утилизироваться отдельно от других отходов. Поэтому пользователь должен передать отслужившее свой срок оборудование в специальные центры по сбору электронных и электротехнических отходов либо сдать его своему продавцу в момент приобретения нового оборудования из расчета один к одному. Адекватный раздельный сбор при последующем запуске ликвидируемой аппаратуры в рециркуляцию, обработку и в соответствующую окружающей среде утилизацию позволяет избежать возможных негативных влияний на окружающую среду, на здоровье и способствует повторному применению и/или реутилизации материалов, входящих в состав оборудования. Незаконная утилизация продукции со стороны пользователя ведет к применению административных санкций, предусмотренных законом.

9. ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неполадки Причины Способы Устранения

Компрессор останавливается и затем, через несколько минут сам

включается.

Компрессор после нескольких попыток пуска останавливается.

Компрессор не выключается и срабатывает предохранительный клапан.

Во всех остальных случаях ремонт компрессора должен производиться на Станции Технического Обслуживания с использованием оригинальных запасных частей. Посторонние вмешательства приведут к отмене гарантийных обязательств производителя.

Гарантия и ремонт.

При обнаружении неисправностей или необходимости замены деталей обращайтесь к торговому представителю, у которого вы купили аппарат.

Срабатывание термической защиты вследствие перегрева двигателя.

Сработала теплозащита вследствие перегрева двигателя (выдернута из розетки вилка питающего кабеля при работающем компрессоре, пониженное напряжение сети).

Неправильная работа компрессора или неисправность реле давления.

Дать двигателю остыть. Проветрить помещение.

Перевести выключатель компрессора в положение пуск. Проветрить помещение. Выждать несколько минут, и компрессор запустится автоматически.

Обесточить компрессор и обратиться в Центр Технической Помощи.

Page 87

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

1. SIKKERHETSFORSKRIFTER

En verdi for LYDTRYKK målt på 4 m avstand svarer til verdien for LYDEFFEKT oppgitt på etiketten på kompressoren, minus 20 dB.

TING SOM DU MÅ GJØRE

● Kompressoren må brukes i egnede omgivelser (godt

ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærheten av støv, syrer, damp, eksplosive eller brannfarlige gasser.

● Sikkerhetsavstanden mellom kompressoren og arbeidsområdet må være minst 4 meter.

● Dersom det kommer farge på kompressorens remdekselets beskyttelse når du maler, betyr det at avstanden er for kort.

● Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter.

● Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5 mm2.

● Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter.

● Du må alltid bruke I/O-bryteren til å slukke kompressoren.

● Du må alltid bruke håndtaket når du skal flytte

kompressoren.

● Når kompressoren er i bruk må den stå på et stabilt underlag.

TING SOM DU IKKE MÅ GJØRE

● Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene

mot eventuelle fremmedlegemer som kan blåses opp

av luftstrålen).

● Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren.

● Du må ikke bruke maskinen når du er barfotet eller har våte hender eller føtter.

● Du må ikke dra i strømledningen når du trekker støpselet ut fra stikkontakten eller for å ytte kompressoren.

● Maskinen må ikke utsettes for vær og vind (regn, sol, tåke, snø).

● Du må ikke transportere kompressoren når tanken er under trykk.

● Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken.

● Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet.

● Dette apparatet må ikke brukes av personer (inkludert

barn) med reduserte fysiske, sansemessige eller mentale evner, eller som har manglende erfaring med eller kjennskap til bruken av apparatet.

● Pass på barna så de ikke leker med apparatet.

● Du må aldri plassere brannfarlige gjenstander eller

gjenstander av Nylon® eller tøy nær og/eller på kompressoren.

● Maskinen må ikke rengjøres med brennbare væsker eller løsemidler. Du må bare bruke en fuktig klut og passe på at du har koplet støpselet fra stikkontakten.

● Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.

● Trykkluften som denne maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- eller

sykehusbransjen etter at den har gjennomgått spesiell

behandling. Trykkluften kan ikke brukes til å fylle opp dykkerasker.

● Vær oppmerksom på arbeidet som utføres Bruk sunn fornuft Ikke klatre opp på kompressoren Ikke la

kompressoren være i drift uten tilsyn.

TING SOM DU MÅ VITE

● Denne kompressoren er laget for å fungere med det driftsforholdet som er spesisert på merkeskiltet

med tekniske data (eksempel: S3 50 % betyr 5 minutter arbeid og 5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med

en termisk beskyttelse som griper inn i tilfelle motoren

overopphetes. Denne temperaturovervåkningen bryter

automatisk strømtilførselen dersom temperaturen blir

for høy, for å unngå for mye strømopptak.

● Kompressoren har en trykkbryter som er utstyrt med en liten ventil med forsinket lukking som slipper luften ut,

som letter oppstart av motoren og det er derfor normalt

at, med tom tank, slippes det en luftpust ut fra denne i noen sekunder.

● Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig, for å garantere maskinens sikkerhet.

Sikkerhetsventilen skal hindre overtrykk på lufttankene.

Denne ventilen er innstilt når maskinen forlater fabrikken og den vil ikke fungere dersom trykket på tanken ikke

når dette nivået. Forsøk aldri å justere eller fjerne denne sikkerhetsanordningen.

Enhver forandring ved denne ventilen kan påføre alvorlig

skade. Dersom denne anordningen har behov for service eller vedlikehold, ta kontakt med et Autorisert Service Senter.

● Den røde streken på manometeret viser til tankens maksimale trykk ved bruk. Den viser ikke til justert trykk.

● Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut.

N O

Page 88

● Bruken av trykkluft til forskjellige bruksområder

(oppblåsing, trykkluftdrevet utstyr, maling, rengjøring med vannbaserte vaskemidler osv.) krever at du

har kjennskap til og overholder lovene angående de

forskjellige bruksområdene.

● Kontroller at luftforbruket og det maksimal e arbeidstrykket til det pneumatiske utstyret og koplingsslangene (med kompressoren) som brukes, er kompatibelt med trykket

stil t inn på trykkregulatoren og med mengden luft som

forsynes fra kompressoren.

● Kompressorens yteeve garanteres ved en bruk på mellom 0 og 1000 meter over havet.

2. LAYOUT (Fig. 1 - 11)

1. Luftinntakslter

2. Trykkbeholder

3. Hjul

4. Støttefot

5. Hurtigkobling (regulert komprimert luft)

6. Trykkmåler (for avlesing av det forhåndsinnstilte trykket i beholderen)

7. Trykkregulator

8. AV/PÅ-bryter

9. Transporthåndtak

10. Sikkerhetsventil

11. Dreneringsskrue for kondensvann

12. Trykkmåler (for avlesning av trykket i beholderen)

13. Hurtigkobling (uregulert komprimert luft)

14. Bolt

15. Mutter

16. Skive

3. KONFEKSJONEN INNEHOLDER:

● Luftkompressor

● Luftlter

● Sugeslange

● Brukerveiledning og andre dokument

N O

4. BRUKSFORMÅL

Kompressoren er laget for å levere komprimert luft til

verktøy som drives av komprimert luft.

Vennligst legg merke til at dette utstyret ikke er laget for

bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukes i kommersielle, forretningsmessige, industrielle eller lignende formål.

Maskinen skal kun brukes til de formålene de er bestemt

for. All annen bruk er å regne som misbruk. Det er brukeren

/ operatøren og ikke produsenten som er ansvarlig for alle eventuell person- eller materialskader av alle slag som vil

kunne følge av dette.

5. PUNKTER Å LEGGE MERKE TIL NÅR DU MONTERER

KOMPRESSOREN

● Undersøk maskinen etter tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet som

leverte kompressoren.

● Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet.

● Unngå lange luftslanger og lange forsyningslinjer (skjøteledninger).

● Pass på at luftinntaket er tørt og fritt for støv.

● Du må ikke installere kompressoren i fuktige eller våte rom.

● Kompressoren må kun brukes i egnede rom (med god

ventilasjon og lufttemperatur på mellom + 5 °C og + 40 °C). Det må ikke være noe støv, syrer, damp, eksplosive gasser eller brennbare gasser i rommet.

● Kompressoren er laget for å bli brukt i tørre rom. Det er forbudt å bruke kompressoren på steder hvor det utføres

arbeid med vannsprut.

● Oljenivået i kompressorpumpen må kontrolleres før du setter utstyret i gang.

6. MONTERING OG OPPSTART

Advarsel!

Du må montere utstyret helt før du bruker det for første gang.

6.1 Montering av hjulene

Hvis den medfølger, skal hjulsettet installeres slik det vises i gur 2.

6.2 Montering av støttefoten

Hvis de medfølger skal gummihjulene monteres slik det

er vist i gur 3.

6.3 Montering av transporthåndtaket (for de modellene som forutsetter det)

Skru transporthåndtaket til kompressoren som vist i gur

6.4 Feste luftlteret

Fjerne transportstoppen med en skrutrekker eller lignende

og skru luftlteret (ref. 1) sikkert på utstyret (Fig. 5a-5b).

Page 89

Dersom det følger med, før innsugningsrøret ned i lterets deksel (Fig. 5c).

6.5 Montering av hurtigkobleren (Dersom den ikke allerede er montert)

Stram til hurtigkoblingen for det regulerte trykket, på koblingen i uttaket, slik det er illustrert i gurene 6a og 6b.

6.6 Montering av hurtigkoblingen for beholdertrykk (for de modellene som forutsetter det)

Skru hurtigkoblingen for uregulert beholdertrykk (ref. 13) til trykkbeholderen (ref. 2) slik som vist i gurene 7a og 7b.

6.7 Spenning

Kompressoren er utstyrt med en hovedkabel med et

støtsikkert støpsel. Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter. Før du

bruker maskinen må du kontrollere at spenningen er i

overensstemmelse med spesikasjonene på merkeplaten.

Forsikre deg om at bryteren ON/OFF ikke er i posisjon

I (ON). Lange forsyningsledninger, skjøteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

6.8 Av/På-bryter (g. 8-9)

Kompressoren slås på ved å plassere den bryteren (ref.

8) i posisjon I (På).

For å slå av kompressoren må du plassere den bryteren

(ref. 8) i posisjon O (Av).

6.9 Justere trykket

● Du kan justere trykket på trykkmåleren (ref. 6) ved hjelp av trykkregulatoren (ref. 7).

● Det innstilte trykket kan hentes fra hurtigkoblingen (ref. 5).

6.10 Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken.

● Når den øverste reguleringsverdien er nådd (innstilt av produsenten i forbindelse med prøving) stanser kompressoren.

Ved å bruke luft, starter kompressoren igjen automatisk

når den nederste reguleringsverdien nåes.

● Kompressoren fortsetter å virke i henhold til denne automatiske syklusen til du vrir på I/O-bryteren.

7. RENGJØRING OG VEDLIKEHOLD

Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen.

Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning!

Tøm alltid ut trykket i beholderen før du utfører noen rengjørings eller vedlikeholdsoppgaver.

7.1 Rengjøring

● Hold alt sikkerhetsutstyr fritt for skitt og støv så fremt det

● Vi anbefaler at du gjør rent utstyret rett etter bruk.

● Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan

● Du må koble fra slangen og alt eventuelt sprayverktøy fra

7.2 Kondensvann (g. 10)

Kondensvannet må fjernes hver dag. Dette gjøres ved å åpne avløpsventilen (ref. 11) (som benner seg på bunnen av trykktanken).

1. Kontroller at kompressoren er slått av.

2. Bruk håndtaket til å holde kompressoren skrått slik at

3. Åpne avløpsventilen.

4. Hold kompressoren i skrå stilling helt til all kondensen

5. Steng avløpsventilen.

Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted.

Advarsel!

er mulig. Tørk av utstyret med en ren klut eller blås på det med komprimert luft under lavt trykk.

være aggressive mot plastdelene på utstyret. Pass på at det ikke kommer noe vann inn på innsiden av apparatet.

kompressoren før rengjøring. Ikke rengjør kompressoren med vann, løsemidler eller liknende.

avløpsventilen holdes lavest mulig.

er ute av beholderen.

Advarsel!

N O

VEDLIKEHOLDSINTERVALLER

FUNKSJON

Rengjøring av aspirasjonslter og/eller utskifting av lterelementet

Tømming av kondens i magasinet Daglig og etter arbeidet.

ETTER FØRSTE 100

TIMER

● ●

ETTER 100 TIMER

Page 90

7.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte

trykket for trykkbeholderen. Det er forbudt å justere sikkerhetsventilen. Sett i gang sikkerhetsventilen i blant for å forsikre deg om at den virker når det trengs. Trekk i

ringen med nok kraft til du hører at den komprimerte luften

frigjøres (Fig. 11). Deretter slipper du ringen igjen.

7.4 Lagring

Advarsel!

Dra støpselet ut av stikk-kontakten, slipp ut luft på apparatet og alle verktøyene som bruker trykkluft som er koblet til denne og kvitt deg med kondensvann. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person.

Advarsel!

Lagre kompressoren på et tørt sted som er utilgjengelig for uautoriserte personer. Kompressoren må alltid lagres stående, ikke liggende!

8. AVHENDING OG RESIRKULERING

I tråd med Direktivet 2012/19/ EF i henhold til kassering av elektriske og elektroniske produkter (WEEE).

Symbolet søppelbøtte med kryss over, som du nner på

apparatet eller på emballasjen indikerer at produktet ikke

må kasseres sammen med det vanlige husholdingsavfallet. Brukeren må derfor levere produktet som skal kasseres til kildesortering for elektronisk og elektroteknisk avfall, eller

levere apparatet tilbake til forhandleren i det du kjøper et

tilsvarende nytt apparat, i forholdet ett til ett.

Riktig kildesortering for videre resirkulering av apparatet for miljømessig avhending bidrar til å unngå negativ innvirkning på miljø og helse og favoriserer gjenbruk og/

eller resirkulering av materialet apparatet består av.

Uautorisert avhending av produktet medfører sanksjoner i

henhold til gjeldende normer.

9. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

Feil Årsak Inngrep

Kompressoren stanser og starter

igjen av seg selv etter noen minutter.

Kompressoren stanser etter noen

startforsøk.

Kompressoren stanser ikke og

sikkerhets - ventilen griper inn.

Ethvert annet inngrep må kun utføres av godkjente serviesentra, og man må be om originale

reservedeler. Å tukle på maskinen kan nedsette sikkerheten og ugyldiggjør i alle tilfeller garantien som dekker maskinen.

Varmebeskyttelsen har grepet inn

pga. overoppheting av motoren.

Varmebeskyttelsen har grepet inn

pga. overoppheting av motoren (støpselet har blitt koplet fra ved bruk, svak forsyningsspenning).

Uregelmessig funksjon av kompressoren eller funksjonsfeil ved

trykkbryteren.

Lad motoren køle af. Luft ut lokalet.

Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og

kompressoren starter igjen av seg

selv.

Trekk ut støpselet og ta kontakt med

servicesenteret.

Garanti og reparasjon.

Dersom produktet er defekt eller dersom en trenger reservedeler, må en henvende seg til forhandleren hvor varen er kjøpt.

Page 91

Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz

1. KULLANIM ÖNLEMLERİ

4 m.’lik açık alanda ölçülen AKUSTİK BASINÇ değeri kompresörün üzerindeki etikette belirtilmiş olan en az 20 dB.’lik AKUSTİK GÜCÜN değerine eşdeğerdir.

YAPILMASI GEREKENLER

● Kompresör uygun mekanlarda (havadar, +5°C

ve +40°C arası mekan ısısı) ve hiç bir zaman toz, asit, buhar, patlayıcı veya yanıcı gaz mevcudiyeti olmadığında kullanılmalıdır.

● Her zaman kompresör ve çalışma alanı arasında 4 metre emniyet aralığını muhafaza edin.

● Boyama işlemleri esnasında kompresör kayış koruyucuları üzerinde beliren renkler mesafenin çok yakın olduğunu işaret eder.

● Elektrik kablosu şini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun.

● En fazla 5 metre uzunluğunda ve kesiti 1.5 mm2 den az olmayan elektrik kablosu uzatma kablosu kullanın.

● Değişik uzunlukta uzatma kabloları, adaptörler ve çoklu prizler kullanılması tavsiye edilir.

● Kompresörü söndürmek için her zaman ve sadece şalterini kullanın.

● Kompresörün yerinden hareket ettirmek için her zaman ve sadece tutamacı kullanın.

● Çalışmakta olan kompresör sabit bir dayanak üzerinde ve yatay olarak yerleştirilmelidir.

YAPILMAMASI GEREKENLER

● Hiç bir zaman hava püskürtmeyi kişilere, hayvanlara ve kendi vücudunuza doğru yöneltmeyin (Püskürtmeden dolayı havalanan yabancı cisimlere karşı gözleriniz için koruyucu gözlük kullanın).

● Hiç bir zaman sıvı püskürtmeyi kompresöre bağlı el aletlerinden kompresörün kendisine doğru yöneltmeyin.

● Cihazı çıplak ayakla veya eller ve ayaklar ıslak olduğu zaman kullanmayın.

● Prizden şi çıkartmak veya kompresörün yerinden hareket ettirmek için besleme kablosunu çekmeyin.

● Cihazı atmosferik şartlar altında bırakmayın (yağmur, güneş, sis, kar).

● Kompresörü tank basınçta iken taşımayın.

● Tank üzerinde kaynak veya mekanik çalışmalar yapmayın.

Kusur veya korozyon durumlarında bunu tamamen değiştirmek gerekir.

● Tecrübeli olmayan kimselerin kompresörü kullanmasına izin vermeyin. Çocukları ve hayvanları çalışma alanı uzağında tutun.

● Bu cihazın, zayıf fiziksel ve algısal veya mental kapasitelere sahip (çocuklar dahil olmak üzere) veya cihazın kullanımına dair deneyim ve bilgiye sahip olmayan kişiler tarafından kullanımı amaçlanmamıştır.

● Cihazla oynamamalarının sağlanması için çocuklar gözetim altında tutulmalıdır.

● Kompresör yanında ve/veya üzerinde tutuşabilen veya naylon ve kumaş maddeler koymayın.

● Makinayı tutuşabilen sıvı veya çözücü ile temizlemeyin. Elektrik prizinden şi çıkardığınızdan emin olduktan sonra sadece ıslak bir bez kullanın.

● Kompresör kullanımı kesinlikle hava sıkışmasına bağlıdır. Makinayı başka hiç bir gaz tipi için kullanmayın.

● Bu makinadan üretilen sıkıştırılmış hava bazı özel işlemlere tabi olmadan ecza, yiyecek veya hastane sahalarında kullanılamaz ve dalgıç tüplerini doldurmak için kullanılamaz.

● Gerçekleştirilmekte olan çalışmaya dikkat edin. Sağduyuyu kullanın. Asla kompresörün üstüne tırmanmayın. Kompresörün gözetimsiz olarak çalışmasına izin vermeyin.

BİLİNMESİ GEREKENLER

● Bu kompresör, (örneğin S3 50 % 5 dakika çalışmayı ve 5 dakika molayı ifade eder) elektrikli motorun aşırı

ısınması önlemek için teknik veri plakasının üzerinde belirtilmiş süreksiz bir oran ile çalışmak için imal edilmiştir. Bu meydana geldiğinde motorda bulunan

termik koruyucu müdahale eder, aşırı akım emmeden dolayı hararet yükseldiğinde otomatik olarak gerilimi keser.

● Kompresör motorun başlatılmasını kolaylaştıran gecikmeli kapanma sistemine sahip bir valf ile donatılmış bir basınç anahtarına sahiptir ve bu nedenle hazne boş durumdayken bu valften birkaç saniyeliğine bir hava üemesi çıkışının gerçekleşmesi normaldir.

● Tüm kompresörler basınç ölçerin düzensiz çalışmasında müdahale edip makinanın emniyetini garantileyen bir emniyet valfı ile donanmıştır.

Güvenlik vanası, hava tanklarında aşırı basınç birikmesini

önlemek üzere ayarlanır. Bu vana fabrikada önceden ayarlanır ve tank basıncı bu basınca ulaşıncaya dek işlevsizdir. Bu güvenlik vanasını ayarlamaya veya iptal etmeye kalkışmayın.

Bu vanada yapılacak herhangi bir ayarlama, ciddi

yaralanmalara neden olabilir. Bu cihazın servis veya bakım gerektirmesi durumunda, bir Yetkili Servis Merkezine başvurun.

● Basınç göstergesinin üzerindeki kırmızı çentik, tankın azami çalışma basıncını ifade eder. Ayarlanan basıncı ifade etmez.

● Pnömatik bir el aletini kompresörden gelen sıkıştırılmış hava borusuna bağlantı işlemi sırasında, bu borudan çıkan hava akımını kesinlikle kesmek gerekir.

● Öngörülen değişik kullanımlarda sıkıştırılmış hava kullanımı (şişirme, pnömatik el aletleri, boyama, sadece su bazlı deterjanlarla yıkama v.b.) her bir durum için kuralları tanıma ve uyma gerektirir.

Page 92

● Lütfen kullanılacak basınç aleti ve bağlantı borularının (kompresör ile birlikte) hava tüketimi ve maksimum çalışma basıncının basınç regülatörü üzerinde ayarlanan basınç ve kompresör tarafından sağlanan hava miktarı ile uyumlu olduğunu kontrol edin.

● Kompresörün performansları deniz seviyesi üzerinde 0 ile 1000 metre arasında işleyiş için garanti edilir.

2. TEŞKİLİ (Şekil 1 - 11)

1. Hava giriş ltresi

2. Basınçlı kap

3. Tekerlek

4. Destek ayağı

5. Çabuk kilitlenir kaplin (düzenlenmiş sıkıştırılmış hava)

6. Basınç ölçer (önceden ayarlı tank basıncını okumak için)

7. Basınç regülatörü

8. AÇMA/KAPAMA (ON/OFF) şalteri

9. Taşıma kolu

10. Emniyet supabı

11. Kondansat boşaltma vidası

12. Basınç ölçer (tank basıncını okumak için)

13. Çabuk kilitlenir kaplin (düzenlenmemiş sıkıştırılmış hava)

14. Cıvata

15. Somun

16. Rondela

3. AMBALAJIN IÇERIĞI

● Hava kompresörü

● Hava ltresi

● Aspirasyon tüpü

● Kullanma talimatları kılavuzu ve diğer belgeler

4. KULLANIM KAPSAMI

Kompresör, sıkıştırılmış hava ile çalışan aletler için sıkıştırılmış hava üretmek üzere tasarlanmıştır.

Makinemizin ticari uygulamalar veya sanayi uygulamaları için tasarlanmadığı hususunu aklınızdan çıkarmayın.

Makinenin ticari veya sanayi veya muadili amaçlarla

kullanımı garantimiz kapsamında değildir. Makine, sadece öngörülmüş olan amacı için kullanılacaktır.

Başka herhangi bir kullanım suiistimal olarak kabul edilir. Bundan doğacak, niteliği ne olursa olsun her türlü hasar veya yaralanmadan kullanıcı/operatör ve imalatçı sorumlu olacaktır.

5. KOMPRESÖRÜ KURARKEN DIKKAT EDILECEK NOKTALAR

● Makineyi nakliye hasarı emareleri için inceleyin. Herhangi bir hasarı derhal kompresörü teslim eden rmaya bildirin.

● Kompresör, çalışan tüketicinin yanında kurulmalıdır.

● Uzun havai hatlardan ve uzun besleme hatlarından

(uzatmalar) kaçının.

● Emilen havanın kuru ve tozsuz olduğundan emin olun.

● Kompresörü nemli veya yaş odalara kurmayın.

● Kompresör sadece uygun odalarda kullanılabilir (iyi

havalandırılan ve ortam sıcaklığı +5°C ila +40°C olan). Oda hiçbir toz, asit, buhar, patlayıcı veya yanıcı gaz olmamalıdır.

● Kompresör kuru odalarda kullanım için tasarlanmıştır. Kompresörün, işin su püskürtülerek yapıldığı alanlarda kullanılması yasaktır.

6. MONTAJ VE ÇALIŞTIRMA

Uyarı!

İlk kullanımdan önce makinenin montajını tamamen yapmanız gerekir.

6.1 Tekerlek setinin monte edilmesi

Varsa, tekerlek seti şekil 2'de gösterildiği gibi monte edilmelidir.

6.2 Destekleyici ayağın monte edilmesi

Varsa, lastik ayaklar şekil 3'de gösterildiği üzere monte edilmelidir.

6.3 Taşıma kolunun takılması (bu özelliğin bulunduğu modeller için)

Taşıma kolunu Şekil 4’de gösterildiği gibi kompresöre takın.

6.4 Hava ltresinin montajı

Transport tapasını tornavida veya benzer bir alet ile sökün ve yerine hava ltresini (1) takın (Şekil 5a-5b). Eğer tedarik edilirse, ltre kapağındaki aspirasyon borusunu (Şek. 5c) takın.

Page 93

6.5 Hızlı kavramanın monte edilmesi (Eğer zaten monte edilmemiş ise)

Ayarlanmış basınca yönelik hızlı kuplörü şekil 6a ve 6b’de gösterildiği üzere çıkış üzerindeki kuplaj üzerine takarak sıkın.

6.6 Tank basıncı çabuk kilitlenir kaplininin takılması (bu özelliğin bulunduğu modeller için)

Düzenlenmemiş tank basıncı çabuk kilitlenir kaplinini (ref.

13) şekil 7a ve 7b’de gösterildiği gibi basınçlı kaba (ref. 2)

vidalayın.

6.7 Gerilim

Kompresör, darbeye dayanıklı şe sahip bir şebeke kablosu ile donatılmıştır. Elektrik kablosu şini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun. Makineyi kullanmadan önce, şebeke geriliminin, anma değerleri plakasında belirtilen özelliklere olduğundan emin olun. ON/OFF şalterin I (ON) konumunda olmadığından emin olun. Uzun besleme kabloları, uzatmalar, kablo makaraları, vb. gerilimde düşmeye neden olur ve motorun çalıştırılmasını engelleyebilir. +5°C’nin altındaki sıcaklıklarda, gerginlikten dolayı motorun çalıştırılması tehlikeye girebilir.

6.8 Açma/Kapama şalteri (Şekil 8-9)

Kompresörü açmak için düğmeyi (ref. 8) dışarıya doğru çekin (AÇMA). Kompresörü kapatmak için düğmeyi (ref. 8) içeriye doğru bastırın (KAPAMA).

6.9 Basıncı ayarlanması

● Basınç regülatörünü (ref. 7) kullanarak basınç ölçerde (ref. 6) basıncı ayarlayabilirsiniz.

● Ayarlı basınç, çabuk kilitlenir kaplinden (ref. 5) alınabilir.

6.10 Basınç şalterinin ayarlanması

Basınç şalteri fabrikada ayarlanır.

● En yüksek ayar değerine varıldığında (test evresinde imalatçı tarafından programlanmıştır) kompresör durur.

Kompresör havayı kullanarak en az ayar değerine

varıldığında otomatik olarak yeniden hareket eder.

● I/O düğmesi çevrilerek kapatılıncaya kadar bu otomatik döngüye göre kompresör çalışmaya devam eder.

7. TEMIZLIK VE BAKIM

Uyarı!

Makinede herhangi bir temizlik ve bakım çalışması

yapmadan önce güç kablosunu çekin.

Uyarı!

Kompresör tamamen soğuyuncaya kadar bekleyin.

Yanma tehlikesi!

Uyarı!

Herhangi bir temizlik ve bakım çalışmasından önce daima tankın basıncını giderin.

7.1 Temizlik

● Mümkün olduğunca emniyet cihazlarının kirlenmesini ve tozlanmasını önleyin. Makineyi temiz bir bezle silin veya makineye düşük basınçta sıkıştırılmış hava püskürtün.

● Kullandıktan hemen sonra makineyi temizlemenizi öneririz.

● Temizlik ajanları veya solventleri kullanmayın; bunlar makinenin plastik parçalarına hasar verebilir. Makinenin içine su girmemesini sağlayın.

● Temizlikten önce hortumu ve püskürtme aletlerini kompresörden ayırın. Kompresörü suyla, solventlerle veya vb. maddelerle temizlemeyin.

7.2 Kondansat (Şekil 10)

Yoğuşma suyu her gün drenaj vanası (ref. 11) (basınç tankının altında) açılarak boşaltılmalıdır.

1. Kompresörün Devre Dışı bırakıldığından emin olun.

2. Kolundan tutarak kompresörü drenaj vanasına doğru, vana tankın altında kalacak şekilde eğin.

3. Drenaj vanasını döndürerek vanayı açın.

4. Tüm nem uzaklaştırılıncaya kadar kompresörü eğik tutun.

5. Boşaltım musluğunu kapatınız.

Uyarı!

Kondansatı çevreyle uyumlu bir biçimde uygun toplama noktasında bertaraf edin.

BAKIM ARALIKLARI

ÇALIŞMA

Emme tarafındaki ltrenin temizliği ve

Kondansatör deposunun boşaltılması Her gün ve çalışma sonunda.

İLK 100 SAATTEN

SONRA

● ●

HER 100 SATTE

BİR

Page 94

7.3 Emniyet ventili (ref. 10)

Emniyet ventili, basınç tüpünün azami basıncına göre yarlanmıştır. Emniyet ventilinin ayarını değiştirmek çıkarmak yasaktır. Gerekli olduğu durumlarda devreye girmesini doğru fonksiyon edebilmesini sağlayabilmek için emniyet ventiline arada bir basılarak devreye alınacaktır. Basınçlı havanın dışarı çıktığı duyulabilinceye halkadan çekin (Şekil 11). Sonra halkayı tekrar bırakın.

7.4 Depolama

Uyarı!

Fişi elektrik prizinden ayırın, cihaz ve ona bağlı olan tüm basınçlı hava takımlarını tahliye edin ve yoğuşmayı boşaltın. Kompresörü kapatın ve kompresörün yetkisiz kişilerce tekrar çalıştırılamayacak biçimde emniyete alındığından emin olun.

Uyarı!

Kompresörü sadece, yetkisiz kişilerin giremeyeceği kuru bir yerde depolayın. Daima dik olarak, sallanmayacak biçimde depolayın!

8. BERTARAF VE GERI DÖNÜŞÜM

Atık elektrikli ve elektronik ekipmanlar

(AEEE) ile ilgili 2012/19/AB Yönergesi uyarınca.

Bu parçalar, özel işaretlenmiş kasalara atılmalıdır. Bu işaret ya cihaz üzerinde ya da cihaza ait kutunun üzerinde gösterilmiştir. Ürünün kendine has olan ömrünün sona ermesiyle birlikte diğer atıklardan ayrı olarak toplanılması gerekmektedir. Bundan dolayı tüketici cihazın ömrü tükendiğinde elektrik ve elektronik atıklara uygun olan özel yerlere atmaları yahut aynı özelliklere sahip yeni bir cihaz satın alındığında bire bir yenisiyle değiştirilmesi gerekmektedir. Çevresel uygunluğa katkıda bulunmak ve olası olumsuz etkileri azaltmak ve kaçınmak amacıyla çevre ve sağlık açısından, farklı ve uygun bir şekilde toplanmış tüm cihazlar ve malzemeler geri kazanım ve/veya yeniden kullanım için geri dönüşüm işlemine tabi tutulurlar. Yasalara aykırı bir şekilde ürünlerin atılması, tüketiciye, yürürlükte geçerli olan öngörülmüş cezaların uygulanmasını gerekli görür.

9. MÜMKÜN ANORMALLİKLER VE KABUL EDİLEN İLGİLİ MÜDAHALELER

Anormallik Sebep Müdahale

Kompresör duruyor ve bir kaç dakika

sonra otonom olarak hareket ediyor.

Kompresör bir kaç denemeden

sonra duruyor.

Kompresör durmuyor ve emniyet

valfı müdahalede bulunuyor.

Yapılacak her hangi başka bir müdahale, orijinal yedek parçaları talep edilerek yetkili Bakım

Servislerinde icra edilmelidir. Makinayı kurcalamak emniyeti tehlikeye sokar ve ilgili garantiyi geçersiz kılar.

Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi.

Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi (marş sırasında ş çıkması, yetersiz besleme gerilimi).

Kompresörün anormal işleyişi veya basınç anahtarının işleyiş bozukluğu.

Kompresör soğumasını bekleyin. Mekanı havalandırın.

Marş durdurma enterüptörünü çalıştırın. Mekanı havalandırın. Bir

kaç dakika bekleyin ve kompresör

otonom olarak yeniden çalışmaya başlayacaktır.

Fişi çıkartın ve Bakım Servisine başvurun.

Garanti ve onarım.

Kusurlu mallar veya yedek parça gereksinimlerinde, lütfen alışverişinizi yaptığınız satış noktasına başvurunuz.

Page 95

Păstraţi manualul de instrucţiuni pentru a-l putea citi şi pe viitor

1. MĂSURI DE PREVEDERE

Valoarea PRESIUNII ACUSTICE măsurată la 4m în câmp liber este egală cu diferenta dintre valoarea de PUTERE ACUSTICĂ indicată pe eticheta de pe

compresor, minus 20 dB.

CE TREBUIE SĂ FACEŢI

● Compresorul trebuie folosit în locuri potrivite (bine

aerisite, a căror temperatură să e cuprinsă între +5° C şi +40° C) şi lipsite de praf, acizi, aburi, gaze explozive sau inamabile.

● Păstraţi întotdeauna o distanţă de siguranţă, de cel puţin 4 metri, între compresor şi zona de lucru.

● Eventualele pete de vopsea care apar pe dispozitivele de protecţie/teaca curelei în timpul operaţiilor de vopsire dovedesc că distanţa de siguranţă nu este sucientă.

● Folosiţi prize corespunzătoare ca formă, tensiune şi frecvenţă, conform normelor în vigoare.

● Utilizaţi prelungitoare de maxim 5 metri lungime şi cu secţiunea mai mare de 1.5 mm2.

● Nu se recomandă folosirea prelungitoarelor de lungime diferită, a unui triplu ştecher sau a prizelor multiple.

● Pornirea şi oprirea trebuie să e realizate numai prin intermediul comutatorul I/O.

● Pentru deplasarea compresorului, folosiţi-vă numai de

mânerul corespunzător.

● În timpul funcţionării compresorul trebuie să e xat pe o bază stabilă orizontală pentru.

CE TREBUIE SĂ EVITAŢI

● Nu îndreptaţi niciodată jetul de aer către persoane, animale sau spre voi înşivă (folosiţi ochelari de protecţie împotriva particulelor de praf care ar putea  ridicate de jetul de aer).

● Nu îndreptaţi niciodată jetul de lichid care provine de la ustensilele racordate la compresor către acesta din urmă.

● Nu folosiţi niciodată compresorul dacă aveţi picioarele goale sau mâinile şi picioarele umede.

● Nu trageţi niciodată de cablul de alimentare pentru a scoate ştecherul din priză sau pentru a deplasa compresorul.

● Nu lăsaţi niciodată compresorul în aer liber: ploaia, soarele, ceaţa sau zăpada îl pot deteriora.

● Nu transportaţi compresorul înainte de a depresuriza rezervorul său.

● Nu sudaţi rezervorul; nu faceţi nici o intervenţie mecanică asupra lui. Dacă prezintă defecte sau rugină, este necesar să-l înlocuiţi.

● Folosirea compresorului de persoane necalicate este strict interzisă. Nu lăsaţi copiii sau animalele în apropierea locului de muncă.

● Aparatul nu este destinat a  utilizat de persoane (inclusiv copii) ale căror capacităţi zice, senzoriale sau mintale sunt reduse, sau care nu au experienţele sau cunoştinţele corespunzătoare.

● Copiii trebuie să e supravegheaţi pentru a vă asigura că aceştia nu se joacă cu aparatul.

● Nu plasaţi obiecte inamabile sau din Nylon® sau stofă lângă şi/sau pe compresor.

● Nu folosiţi lichide inamabile sau solvenţi pentru a curăţa compresorul. Utilizaţi în acest scop o cârpă umedă; vericaţi mai întâi ca ştecherul să e scos din priză.

● Folosirea acestui aparat este strict limitată la comprimarea aerului. Nu utilizaţi compresorul cu nici un alt fel de gaz.

● Aerul comprimat produs de acest aparat nu poate  utilizat în sectoarele farmaceutic, alimentar sau medical, decât dacă este supus în prealabil unor tratamente speciale; el nu poate  folosit nici la umplerea rezervoarelor de aer pentru scufundători.

● Acordaţi atenţie la ceea ce faceţi. Utilizaţi simţul practic. Nu urcaţi pe compresor. Nu permiteţi funcţionarea nesupravegheată a compresorului.

CE TREBUIE SĂ ŞTIŢI

● Pentru a evita încălzirea excesivă a motorului, acest

compresor are o funcţionare intermitentă; raportul de intermitenţă este indicat pe plăcuţa cu datele tehnice

(de exemplu S3 50 % înseamnă 5 minute de funcţionare şi 5 minute de pauză). Dacă intervine o problemă de acest fel şi dacă temperatura ridicată a fost cauzată de o absorbţie excesivă de curent, atunci protecţia termică a motorului va întrerupe automat alimentarea cu curent.

● Compresorul este echipat cu un presostat, prevăzut cu o supapă de evacuare a aerului cu închidere întârziată, care facilitează pornirea motorului şi, prin urmare, este normal, atunci când rezervorul este gol, să apară un suu de aer de la acesta timp de câteva secunde.

● Toate modelele sunt dotate cu o supapă de siguranţă care intervine în caz de funcţionare anormală a presostatului, garantând astfel siguranţa aparatului.

Supapa de siguranţă este setată pentru a evita

suprapresurizarea rezervoarelor de aer. Această supapă este presetată din fabrică şi nu va funcţiona dacă presiunea rezervorului nu atinge această presiune. Nu încercaţi să reglaţi sau să demontaţi acest dispozitiv de siguranţă.

Reglarea acestei supape poate provoca daune grave.

Dacă dispozitivul necesită reparaţii sau întreţinere, consultaţi un Centru de service autorizat.

● Indicatorul roşu de pe manometru indică presiunea maximă de funcţionare a rezervorului. Acesta nu se referă la presiunea reglată.

● Racordarea unor ustensile pneumatice la compresor înainte de oprirea uxului de aer comprimat este strict interzisă.

● Folosirea compresorului în scopurile pentru care a fost proiectat (umare, anumite operaţii care necesită racordarea ustensilelor pneumatice, vopsire, spălare cu detergenţi apoşi, etc.) impune cunoaşterea şi respectarea normelor prevăzute, specice ecărui caz.

R O

Page 96

● Asiguraţi-vă că consumul de aer şi presiunea maximă efectivă a utilajului pneumatic şi a conductelor de legătură (cu compresorul) sunt compatibile cu presiunea impusă regulatorului de presiune şi cu cantitatea de aer emisă de compresor.

● Performanţa compresorului este garantată pentru funcţionarea între 0 şi 1000 de metri deasupra nivelului mării.

2. DESCRIEREA APARATULUI

(Fig. 1-11)

1. Filtru de sucţiune

2. Recipient sub presiune

3. Roată

4. Picior de susţinere

5. Cuplaj rapid (presiune a aerului reglată)

6. Manometru (presiunea setată poate  citită)

7. Regulator de presiune

8. Comutator pornit/oprit

9. Maner de transport

10. Ventil de siguranţă

11. Şurub de scurgere a apei de condens

12. Manometru (presiunea din recipient poate  citită)

13. Cuplaj rapid (presiune a aerului comprimat nereglată)

14. Bulon

15. Piuliţă

16. Şaibă

3. CONŢINUTUL PACHETULUI

● Compresor de aer

● Filtru de aer

● Tub de aspiraţie

● Manual de instrucţiuni şi alte documente

4. DOMENIUL DE UTILIZARE

Compresorul serveşte la producerea aerului comprimat pentru echipamente acţionate cu aer sub presiune.

Vă rugăm să ţineţi cont de faptul că maşinile noastre nu

sunt construite pentru utilizare in domeniile meşteşugăreşti

şi industriale. Noi nu preluăm nici o garanţie atunci cand aparatul este folosit in intreprinderile meşteşugăreşti sau industriale ori in scopuri similare.

Maşina se va utiliza numai conform scopului pentru care este concepută. Orice altă utilizare nu este în conformitate cu scopul. Pentru pagubele sau vătămările rezultate în acest caz este responsabil utilizatorul/operatorul şi nu producătorul.

5. INDICAŢII DE AMPLASARE

● Vericaţi aparatul de eventualele deteriorări pe timpul transportului. Deteriorările respective se vor transmite imediat rmei transportoare care a livrat compresorul.

● Compresorul se va amplasa în apropierea consumatorului.

● Se va evita folosirea conductelor de aer şi a cablurilor

de alimentare (cabluri prelungitoare) lungi.

● Aerul aspirat trebuie să e uscat şi lipsit de praf.

● Compresorul nu se va amplasa în încăperi umede sau ude.

● Compresorul se va folosi numai în încăperi corespunzătoare

(bine aerisite, temperatura ambiantă +5 °C - +40 °C). În încăpere nu are voie să existe praf, acizi, vapori, gaze explozive sau inamabile.

● Compresorul se pretează la utilizare în încăperi uscate. În intervalele în care se lucrează cu apă de stropit este interzisă folosirea compresorului.

6. MONTAREA ŞI PUNEREA ÎN FUNCŢIUNE

Atenţie!

Înainte de punerea în funcţiune aparatul se va monta neapărat complet!

6.1 Montarea trusei de scule pentru roţi

Dacă este furnizată, trusa de scule pentru montarea roţilor trebuie instalată aşa cum este indicat în gura 2.

6.2 Montarea picioarelor de sprijin

Dacă sunt furnizate, picioarele de sprijin trebuie montate aşa cum este indicat în gura 3.

6.3 Montarea manerului de transport

(numai pentru modelele care prevăd

acest lucru)

Inşurubaţi manerul de transport pe compresor aşa cum este arătat în gura 4.

6.4 Montarea ltrului de aer

Îndepărtaţi blocajele folosite pe timpul transportului cu o şurubelniţă sau cu o sculă similară şi xaţi ltrul de aer (ref.

1) prin înşurubare pe aparat (Fig. 5a-5b).

Dacă există în dotare, introduceţi tubul de aspiraţie în capacul ltrului (Fig. 5c).

Page 97

6.5 Asamblarea cuplajului cu acţiune

7. CURĂŢIREA ŞI ÎNTREŢINEREA

rapidă (Dacă nu este deja asamblat)

Strângeţi cuplajul cu acţiune rapidă pentru presiune reglată la cuplajul de la oriciul de ieşire, aşa cum este indicat în gurile 6a şi 6b.

Înaintea tuturor lucrărilor de curăţire şi întreţinere se va scoate ştecherul din priză.

6.6 Montarea cuplajului rapid pentru presiunea din recipient (numai pentru

modelele care prevăd acest lucru)

Cuplajul rapid pentru presiunea din recipient nereglată (ref. 13) se inşurubează pe recipientul sub presiune (ref.

2) aşa cum este arătat în gurile 7a şi 7b.

Aşteptaoi până când compresorul s-a răcit complet!

Pericol de ardere!

Inaintea tuturor lucrărilor de curăţire şi intreţinere

cazanul se va scoate de sub presiune.

6.7 Racordul la reţea

Compresorul este echipat cu un cablu de reøea cu μtecher cu contact de protecøie. Folosiţi prize corespunzătoare ca formă, tensiune şi frecvenţă, conform normelor în vigoare. Înainte de punerea în folosiøå vericaøi dacå tensiunea

de reøea corespunde cu tensiunea de funcøionare

menøionatå pe plåcuøa cu datele aparatului. Asiguraţi-vă că întrerupătorul de pornire/oprire (ON/OFF) nu se aă în poziţia pornit I (ON). Cablurile de alimentare lungi precum μi prelungitoarele, tamburii de cablu μi altele provoacå scåderea tensiunii μi pot împiedica pornirea motorului. La temperaturi joase sub +5° C pornirea motorului este prejudiciatå de mersul greoi.

6.8 Întrerupător pornire/oprire (g. 8-9)

Compresorul se porneşte prin tragerea afară a butonului (ref. 8) (Pornit). Pentru oprirea compresorului, trebuie apăsat butonul (ref.

8) (Oprit).

6.9 Reglarea presiunii

● Cu ajutorul regulatorului de presiune (ref. 7) poate  reglată presiunea la manometru (ref. 6).

● Presiunea reglată poate  luată la cuplajul rapid (ref. 5).

7.1 Curăţirea

● Păstraţi dispozitivele de protecţie cât mai curat posibile.

● Recomandăm curăţirea aparatului imediat după utilizare.

● Nu folosiţi detergenţi sau solvenţi; aceştia pot ataca

● Înainte de curăţire, furtunul şi uneltele de stropit se vor

7.2 Apa de condens (g. 10)

Apa de condens trebuie evacuată în ecare zi deschizând supapa de golire (ref. 11) (de pe fundul vasului sub presiune).

1. Asiguraţi-vă că este oprit compresorul.

2. Ţinând de mâner, înclinaţi compresorul spre robinetul

3. Deschideţi robinetul de drenaj.

4. Ţineţi compresorul înclinat până când tot condensul

6.10 Reglarea comutatorului de presiune

Comutatorul de presiune este reglat din fabrică.

● Odată ce se ajunge la valoarea de etalonare superioară (înregistrată de fabricant în timpul fazei de testare) compresorul se opreşte.

Când se atinge valoarea de etalonare inferioară,

compresorul porneşte automat.

● Compresorul continuă să funcţioneze conform acestui ciclu automat până când se acţionează comutatorul I/O.

5. Închideţi robinetul de drenaj.

Predaţi apa de condens în mod ecologic la un centru de colectare corespunzător.

Atenţie!

Ştergeţi aparatul cu o cârpă curată sau suaţi praful de pe el cu aer sub presiune la o presiune mică.

părţile din material plastic. Fiţi atenţi să nu intre apă în interiorul aparatului.

demonta de pe compresor. Compresorul nu se va curăţa cu apă, solvenţi sau ceva asemănător.

de drenaj astfel încât acesta să se ae în cea mai joasă poziţie.

este eliminat din rezervor.

Atenţie!

R O

INTERVALE DE ÎNTREŢINERET

FUNCŢIE DUPĂ PRIMELE 100 DE ORE LA FIECARE 100 DE ORE

Curăţarea ltrului de aspirare şi/sau înlocuirea elementului ltrant

Descărcarea condensului din rezervor Zilnic şi după terminarea sarcinilor de la locul de muncă.

● ●

Page 98

7.3 Ventil de siguranţă (ref. 10)

Ventilul de siguranţă este reglat pe presiunea maximă admisă a recipientului de presiune. Nu este permisă modicarea ventilului de siguranţă. Pentru ca ventilul de siguranţă în caz de necesitate să funcţioneza corect, acesta trebuie acţionat din când în când. Trageţi puternic de inel până când aerul comprimat iese cu zgomot (Fig.

11). Apoi eliberaţi din nou ventilul.

7.4 Depozitarea

Atenţie!

Scoateţi ştecherul din priză, aerisiţi aparatul şi toate uneltele cu aer comprimat conectate la acesta şi descărcaţi condensul. Depozitaţi compresorul în aşa fel încât acesta să nu poată  pornit de persoane

neautorizate.

Atenţie!

Compresorul se va depozita numai în locuri uscate şi inaccesibile persoanelor neautorizate. Nu se va înclina, se va amplasa numai în picioare!

8. ÎNDEPĂRTAREA ŞI RECICLAREA

Conform Directivei 2012/19/UE cu

privire la eliminarea deşeurilor de echipamente electrice şi electronice (DEEE).

Simbolul conteinerului tăiat prezent pe aparat sau pe ambalajul acestuia indică faptul că produsul va trebui aruncat separat de celelalte deşeuri atunci cnd nu va mai putea  utilizat. Utilizatorul va trebui, aşadar, să încredinţeze aparatura nefolosibilă unui centru de reciclare de electronice din zonă sau să o livreze vânzătorului în momentul achiziţionării unei noi aparaturi de tip echivalent, în raport de unu la unu. O selectare adecvată a deşeurilor pentru un nou început al aparaturii refuzate la reciclare şi la tratamentul compatibil

din punct de vedere ecologic contribuie la evitarea

posibilelor efecte negative asupra mediului şi a sănătăţii şi favorizează repunerea în circuit sau reciclarea materialelor din care este compusă. Reciclarea abuzivă a produsului din partea utilizatorului implică aplicarea sancţiunilor prevăzute de legile în vigoare.

9. ANOMALII POSIBILE (INTERVENŢIILE DESCRISE SUNT ADMISE)

Anomalie Cauză Remediu

Compresorul se opreşte singur dar porneşte din nou, automat, după câteva minute.

După câteva tentative de pornire nereuşite, motorul se opreşte.

Compresorul nu se opreşte şi intervine supapa de siguranţă.

R O

Orice altă intervenţie în afara celor specicate mai sus trebuie să e executată de Centrele de Service autorizate şi necesită piese de schimb originale. Eventualele modicări pot compromite siguranţa şi atrag după sine anularea garanţiei.

Temperatura în interiorul motorului este prea mare, ceea ce necesită intervenţia protecţiei termice.

Ca mai sus, protecţia termică intervine şi împiedică pornirea

motorului din cauza temperaturii

ridicate (Vericaţi şi dacă tensiunea de alimentare este corectă sau dacă ştecherul nu iese din priză în timpul funcţionării).

Funcţionarea neregulată a compresorului sau funcţionarea defectuoasă a presostatului.

Se lasă motorul să se răcească. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă.

Apăsaţi pe întrerupătorul de pornire/ oprire. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă. Aşteptaţi câteva minute, după care motorul porneşte automat.

Scoateţi ştecherul din priză şi adresaţi-vă unui centru de service.

Garanţie şi reparaţii.

În cazul produselor defecte sau pentru solicitări de piese de schimb, vă rugăm contactaţi punctul de vânzări de unde aţi achiziţionat produsul.

Page 99

B G

Запазете това ръководство по експлоатацията, за да можете да го използвате и в бъдеще.

1. ПРЕДПАЗНИ МЕРКИ ПРИ ЕКСПЛОАТАЦИЯ

Стойността на АКУСТИЧНОТО НАЛЯГАНЕ, измерено на 4 m, е равна на АКУСТИЧНАТА МОЩНОСТ, посочена на етикета върху компресора, която е по-ниска от 20 dB.

КАК ТРЯБВА ДА СЕ ИЗПОЛЗВА

● Компресорът трябва се използва в подходящи за целта помещения (добре проветрени, температура на средата в границите между +5°C и +40°C) и абсолютно да се избягва работа с него при наличие на прах, киселини, пара, избухливи или леснозапалими газове.

● Осигурете разстояние на безопасност от поне 4 метра между компресора и останалата работна зона.

● Оцветяването при боядисване, което евентулно може да се появи върху предпазното покритие на ремъчната предавка на компресора, означава, че е на прекалено близко разтояние.

● Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби.

● Използвайте удължители за електрическия кабел с максимална дължина до 5 метра и с минимално кабелно сечение 1,5 мм

● Не се препоръчва употребата на различни по дължина удължители, както и на адаптори и на многоконтактни съединители.

● Изключвайте компресора винаги и единствено от прекъсвача I/O.

● Използвайте винаги и единствено дръжката на компресора при преместването му.

● По време на работа компресорът трябва да е разположен върху стабилна основа и в хоризонтално положение.

КАК НЕ ТРЯБВА ДА СЕ ИЗПОЛЗВА

● Не насочвайте въздушната струя срещу хора, животни или срещу собственото си тяло (Използвайте предпазни очила, за да предотвратите попадането в очите на чужди тела, повдигнати от въздушната струя).

● Не насочвайте течната струя, изхвърляна от свързаните към компресора инструменти, срещу самия компресор.

● Не работете с уреда на бос крак или с мокри ръце и крака.

● Не дърпайте захранващия кабел, за да отделите

щепсела от контакта или за да промените положението на компресора.

● Не оставяйте уреда на пряко изложение на атмосферните влияния.

● Не транспортирайте компресора с налягане в резервоара.

● Не извършвайте заварки или механични операции по резервоара. В случай на дефекти или увреждания по него, смяната му е наложителна.

● Не позволявайте ползването на компресора от неопитни лица. Предотвратете достъпа до работната площадка

на деца и животни.

● Този уред не е предназначен за използване от лица (включително и деца) с намалени физически, сетивни или умствени способности или липса на опит и познания.

● Децата трябва да се наблюдават, за да се гарантира, че те не играят с уреда.

● Не поставяйте до и/или върху компресора леснозапалими, найлонови или платнени предмети.

● Не почиствайте машината с леснозапалими течности или разтворители. За целта използвайте единствено леко навлажнена кърпа, но едва след като сте се уверили, че щепселът е изваден от електрическия контакт.

● Компресорът е предназначен за сгъстяване на въздух. Не използвайте други видове газ при работа с тази машина.

● Произведеният от тази машина сгъстен въздух не може да се използва във фармацевтичната, хранителновкусовата област и в болничните структури, освен, ако предварително не бъде обработен, освен това, не е предназначен за пълнене на водолазни бутилки.

● Бъдете внимателни при извършването на работата. Бъдете благоразумни. Не се качвайте никога на компресора. Не оставяйте работещия компресор без надзор.

КАКВО ТРЯБВА ДА СЕ ЗНАЕ

● Този компресор е строен за отношение на неравномерност на работния режим, указано върху табелата за технически данни, (напр. S3 50 % означава

5 минути работа и 5 минути покой), с цел да се избегне презагряване на електродвигателя. В такъв случай, се включва термозащитата, с която е снабден двигателят и при прекалено висока температура, вследствие на прекомерното поглъщане на електрическа енергия, напрежението се прекъсва автоматически.

● Компресорът е снабден с пресостат с въздухоизпускателен клапан с бавно затваряне, който улеснява включването на двигателя и следователно е нормално при празен резервоар изпускане на въздух от същия за няколко секунди.

● Всички компресори са снабдени с осигурителен клапан, който влиза в действие при аномалии в действието на пневматичното реле и гарантира безопасността на машината.

Предпазният клапан е настроен за предотвратяване на

свръхналягане във въздушните резервоари. Този клапан е фабрично настроен и няма да се задейства, освен ако налягането в резервоара не достигне това налягане. Не се опитвайте да регулирате или елиминирате това предпазно устройство.

Всички регулировки на този клапан могат да причинят

сериозно нараняване. Ако това устройство се нуждае от сервизно обслужване или поддръжка, свържете се с упълномощен сервизен център.

● Червеното деление върху уреда за измерване на налягане се отнася за максималното работно налягане на резервоара. То не се отнася до регулираното налягане.

● По време на свързването на пневматичен инструмент

Page 100

към нагнетателния тръбопровод на компресора, задължително трябва да се прекъсне въздушният поток на изхода на същия тръбопровод.

● Употребата на сгъстен въздух за различни нужди (надуване, пневматични инструменти, боядисване, миене с миещи препарати на водна основа и др.) изисква познаването и спазването на предвидените за всеки отделен случай норми.

● Проверете дали потреблението на въздух и максималното

налягане при работа на пневматичния инструмент и тръбите за свързване (с компресора), които ще се използват, са съвместими със зададеното налягане на регулатора на налягането и с количеството въздух, подаван от компресора.

● Експлоатацията на компресора е гарантирана при надморска височина между 0 и 1000 метра.

2. ОПИСАНИЕ НА УРЕДА

1. Всмукателен въздушен филтър

2. Резервоар със сгъстен въздух

3. Колело

4. Опорно краче

5. Бързодействащ съединител (регулиран сгъстен въздух)

6. Манометър (отчитане на настроеното налягане)

7. Регулатор на налягането

8. Бутон за вкл./изкл.

9. Дръжка за транспортиране

10. Предпазен вентил

11. Изпускателен винт за кондензна вода

12. Манометър (налягането в котела може да бъде отчетено)

13. Бързодействащ съединител (нерегулиран сгъстен въздух)

14. Болт

15. Гайка

16. Шайба

(фиг. 1 - 11)

3. СЪДЪРЖАНИЕ НА ОПАКОВКАТА

● Въздушен компресор

● Въздушен филтър

● Всмукателна тръбичка

● Инструкции за употреба и други документи

4. СФЕРА НА ПРИЛОЖЕНИЕ

Компресорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални

предприятия, както и при равностойни дейности.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

5. УКАЗАНИЯ ЗА МОНТАЖА

● Проврт урда за транспортни поврди. Eвнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора.

● Монтиранто на компрсора трябва да стан в близост до консуматора.

● Да с избягват дълги въздухопроводи и дълги подвждащи линии (удължния).

● Да с обърн внимани за сух и бзпрашн засмукван въздух.

● Компрсорът да н с монтира във влажно или мокро

помщни.

● Ј Компрсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C +40° С). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов.

● Ј Компрсорът подходящ за приложни в сухи помщния. В участъци, къдто с работи с водни пръски, използванто му ндопустимо.

6. МОНТАЖ И ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

Внимание!

Преди пускането в експлоатация задължително монтирайте уреда изцяло!

6.1 Монтиране на колелата

Колелата (когато са включени в комплектацията) се монтират съгласно фигура 2.

6.2 Монтаж на опорното краче

Гумените опори (когато са включени в комплектацията) се монтират съгласно фигура 3.

6.3 Монтаж на дръжката за

транспортиране (за моделите, които са предвидени с такъв)

Завинтете дръжката за транспортиране, както е показано на фигура 4 за компресора.

6.4 Монтаж на въздушния филтър

Отстранете транспортната запушалка с помоща на отверка или подобно пособие, завинтете въздушния филтрър (спр. 1) към уреда и го затегнете добре (фиг. 5a-5b). Ако е доставена, да се приложи всмукателната тръба в капака на филтъра (Илюстрация 5c).

100
