BLACKBURN ATOM 1
Page 2
Einführung
Herzlichen Glückwunsch zum Kauf Ihres neuen
Blackburn Atom Fahrradcomputers. Blackburn
ATOM SERIE FUNKTIONEN
Fahrradcomputer werden ausschließlich aus
hochwertigen Materialien, sowie unter höchsten
Fertigungsstandards hergestellt.
Dieses Handbuch ist ein integraler Bestandteil von Ihrem
Blackburn Fahrradcomputer. Bitte lesen Sie diese
Anleitung sorgfältig und verwenden Sie sie während der
ersten Programmierung und Bedienung des Gerätes.
Nachdem Sie sich mit den Features und Funktionen
vertraut gemacht haben, haben Sie diese Anleitung bitte
sorgfältig auf.
• Geschwindigkeit
• ø. Geschwindigkeit
• Max. Geschwindigkeit
• Reise Entfernung
• Kilometerzähler
• Fahrtzeit
• Tageszeit
• Rad Größe
BLACKBURN ATOM 2
Page 3

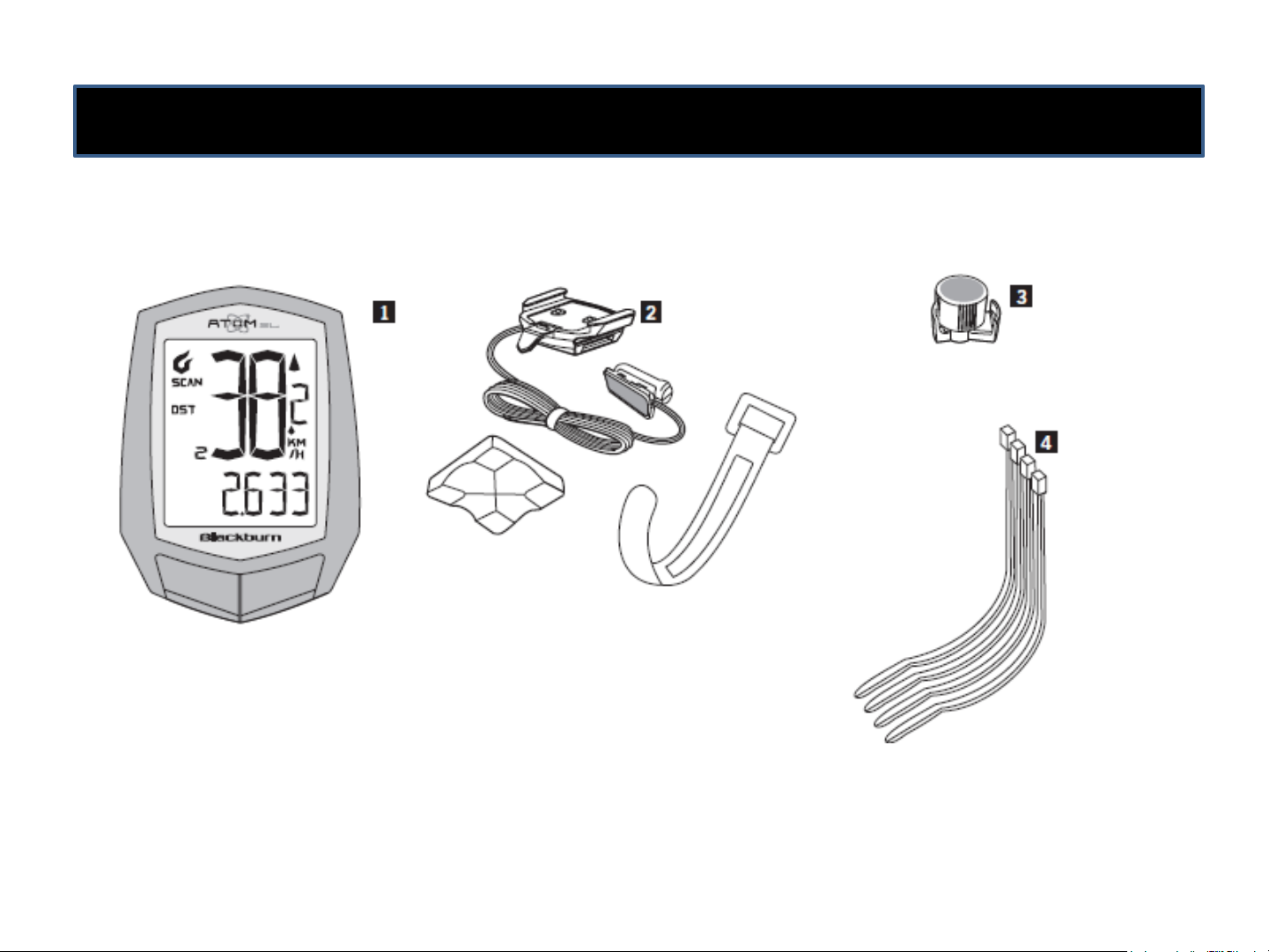

KOMPONENTEN
BLACKBURN ATOM 3
Page 4
KOMPONENTEN
Fahrradcomputer
Halter
Rad Magnet
Kabelbinder
BLACKBURN ATOM 4
Page 5
BATTERIE
Blackburn Fahrradcomputer werden mit einer CR2032 3V
Lithium Batterie betrieben. Unter normalen Umständen ist
die Batterie ca. ein Jahr haltbar.

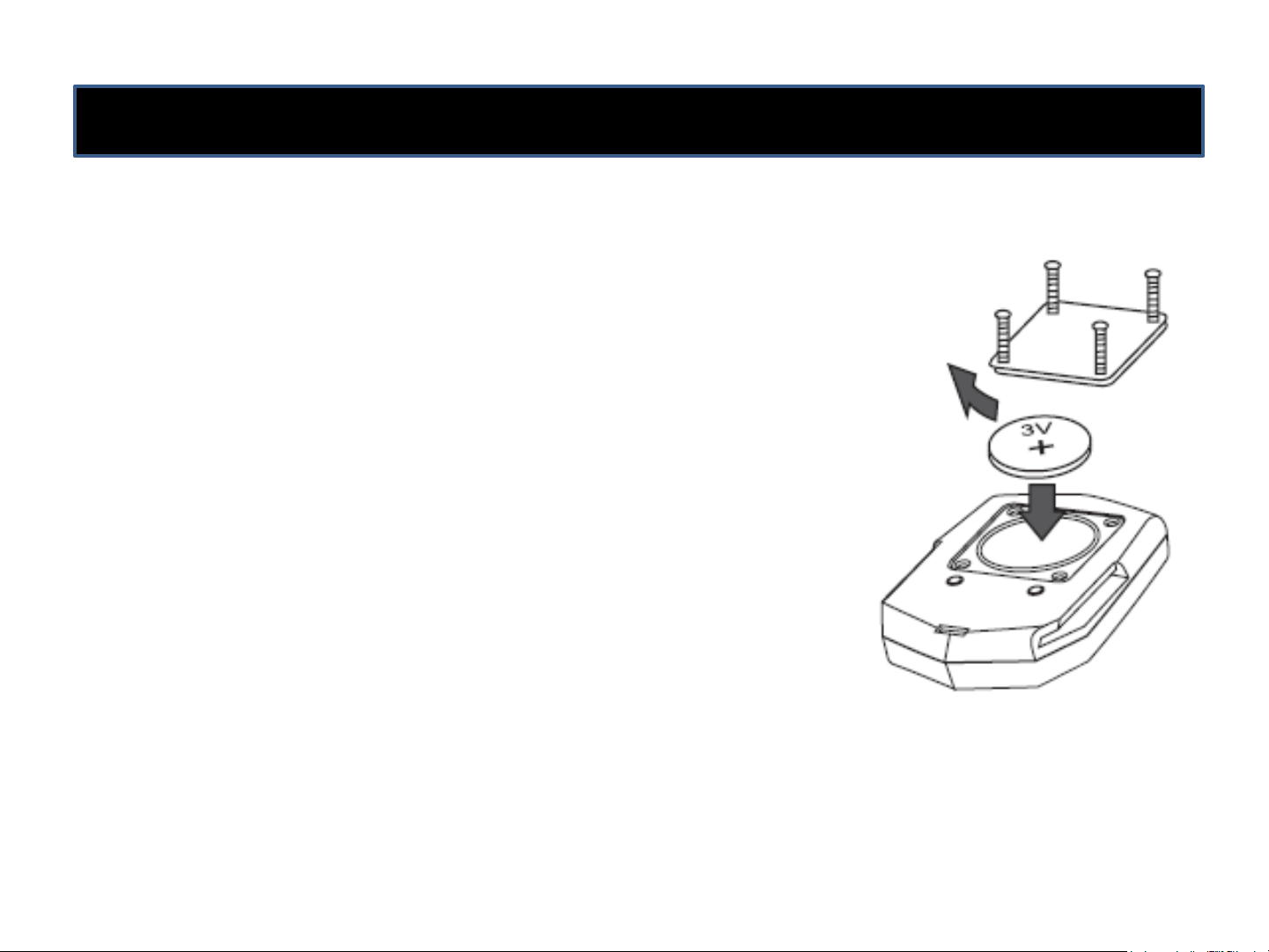

Installieren / Erneuern der Batterie
1. Verwenden Sie einen dünnen Schraubenzieher und
lösen Sie die 4 Schrauben an der Platte wie seitlich
beschrieben.
2. Entfernen Sie vorsichtig die alte Batterie. Platzieren
Sie die Batterie mit dem positiven Pol (+) nach oben.
3. Setzen Sie die Batterieabdeckung und Schrauben
wieder ein (ACHTUNG: Schrauben nicht
überdrehen).
BLACKBURN ATOM 5
Page 6
INSTALLATION
Der Blackburn Atom verwendet einen verkabelten Sensor
an der Vordergabel.

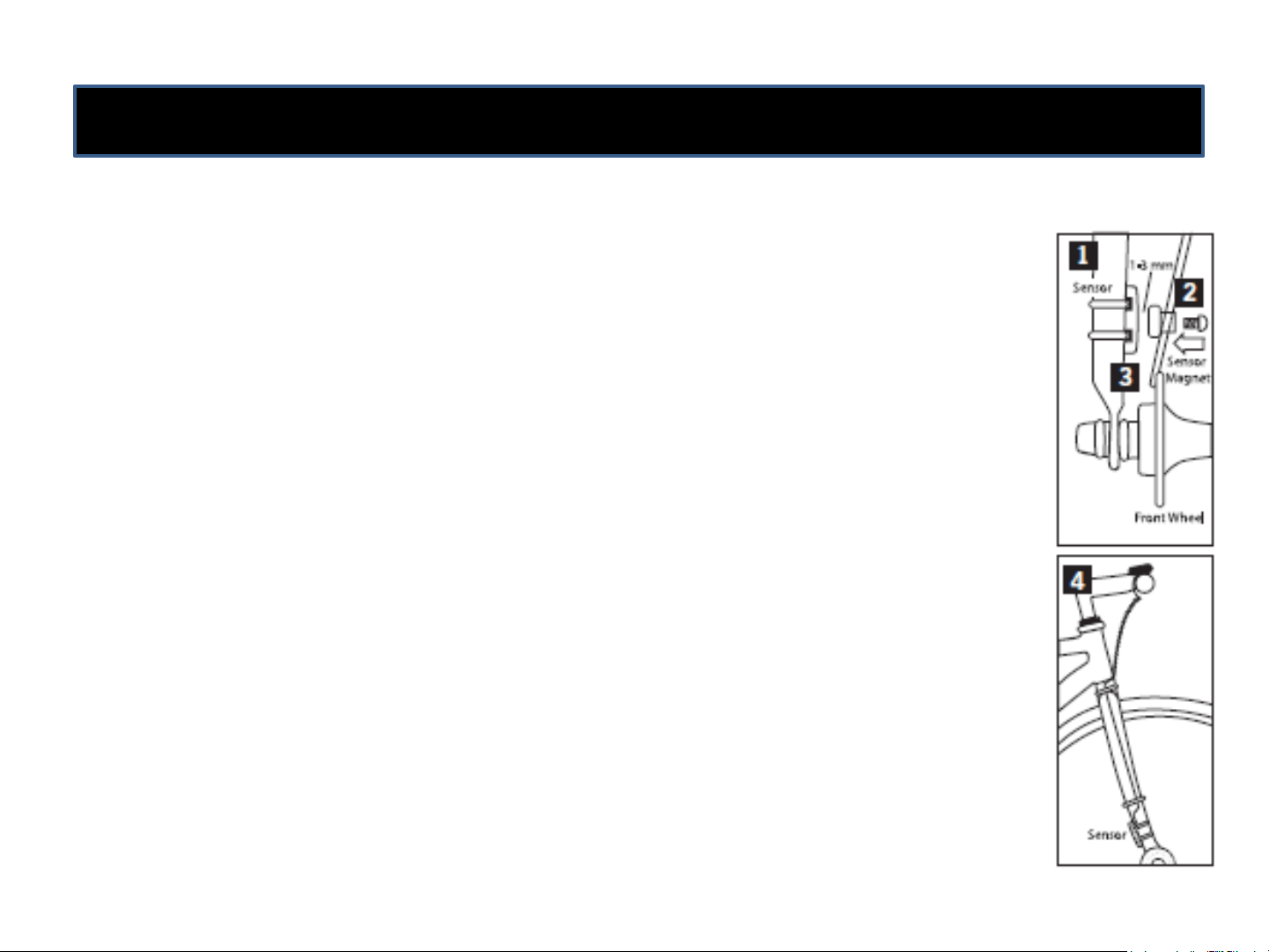

Installieren des Sensors und der Klammer
1. Befestigen Sie den Radsensor an der Gabel mit den
beigefügten Kabelbindern. Bitte die Kabelbinder
noch nicht richtig festziehen!
2. Bringen Sie den Magneten auf der gleichen Seite an
wie den Sensor.
3. Stellen Sie den Zwischenraum zwischen Sensor und
Magnet so ein, dass sich ein Spielraum von 1-3mm
ergibt.
4. Legen sie das Kabel an der Gabel entlang nach oben
und befestigen Sie dieses mit Klebeband. Wickeln
Sie das Kabel um das Kabel der Vorderradbremse
und achten Sie darauf genug Spiel beim lenken zu
haben. Befestigen Sie die Halterung am Lenker oder
Vorbau. Ziehen Sie nun die Kabelbinder und die
Schraube am Magneten fest.
BLACKBURN ATOM 6
Page 7

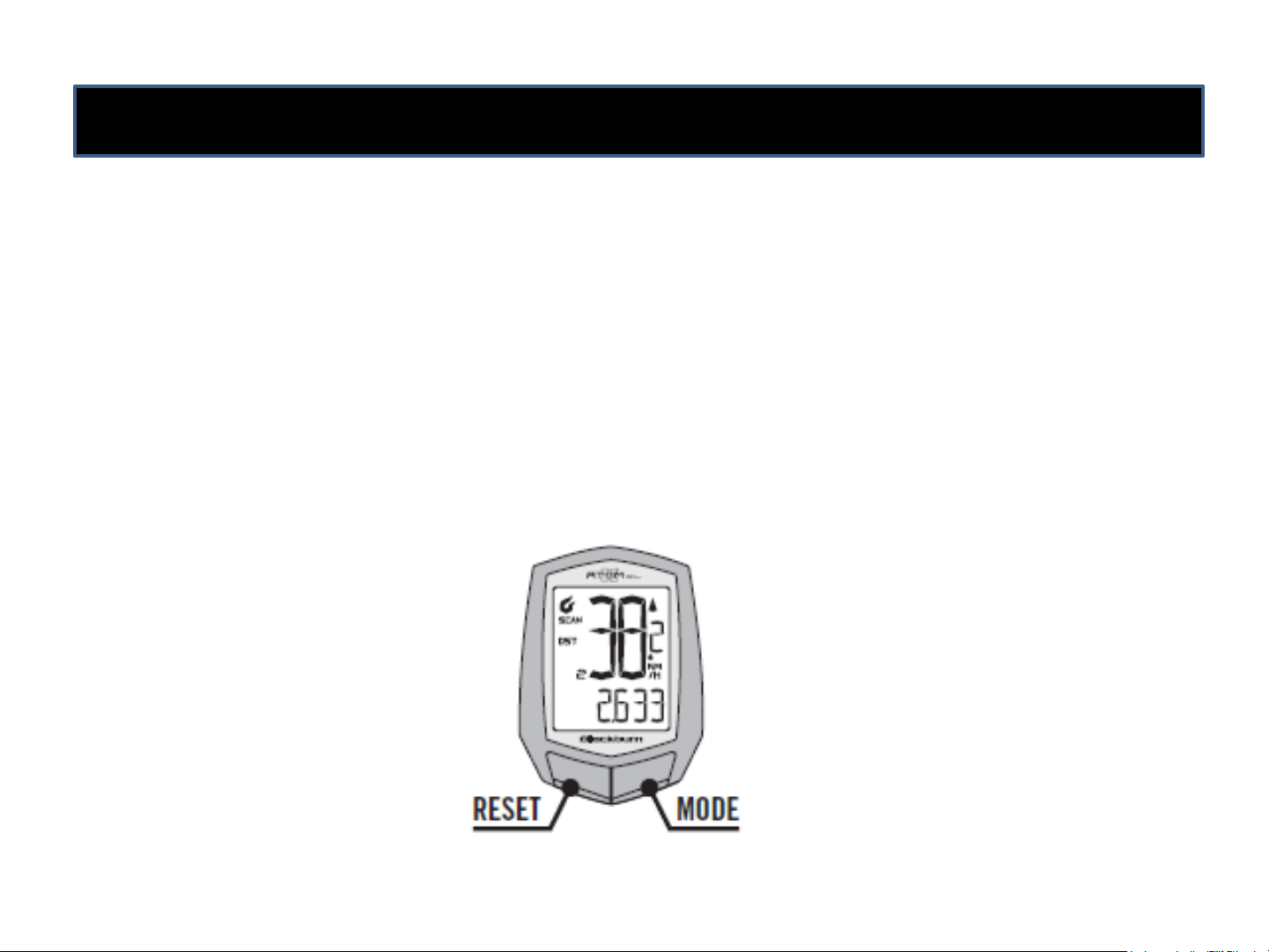

TASTEN
Der Blackburn Atom Fahrradcomputer besitzt unten am
Display 2 Funktionstasten.
BLACKBURN ATOM 7
Page 8
TASTEN
MODE Key
• Zur Steuerung durch die Modi
• Anpassung der Programmierung
Reset Key
• Zurücksetzen der individuellen Fahrdaten
• Zur Einstellung der Variable in den Programm
Sequenzen
BLACKBURN ATOM 8
Page 9
BETRIEBSARTEN
HAUPTBETRIEBSARTEN
Die Blackburn Atom Fahrradcomputer besitzen 7
Betriebsarten. Um in die gewünschte Betriebsart zu
gelangen, drücken Sie die MODE Taste.
Im SCAN Mode werden automatisch alle Daten im
Rotationsverfahren angezeigt.
BLACKBURN ATOM 9
Page 10

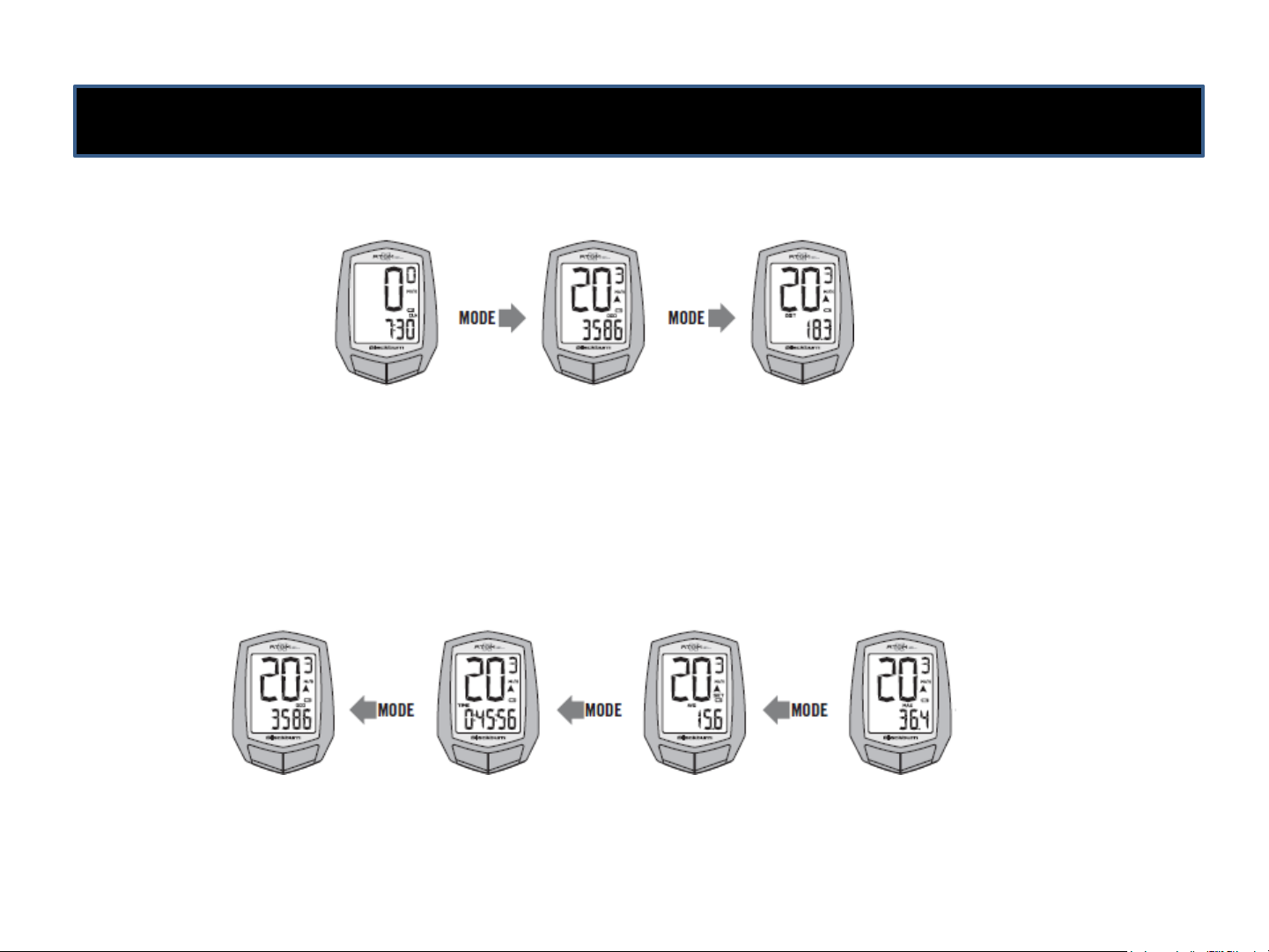

BETRIEBSARTEN
SCAN
Uhrzeit
Kilometerzähler Reiseentfernung
Fahrtzeit
Durchschnittsg
eschwindigkeit
BLACKBURN ATOM 10
Max.
Geschwindigkeit
Page 11
UHRZEIT EINSTELLEN

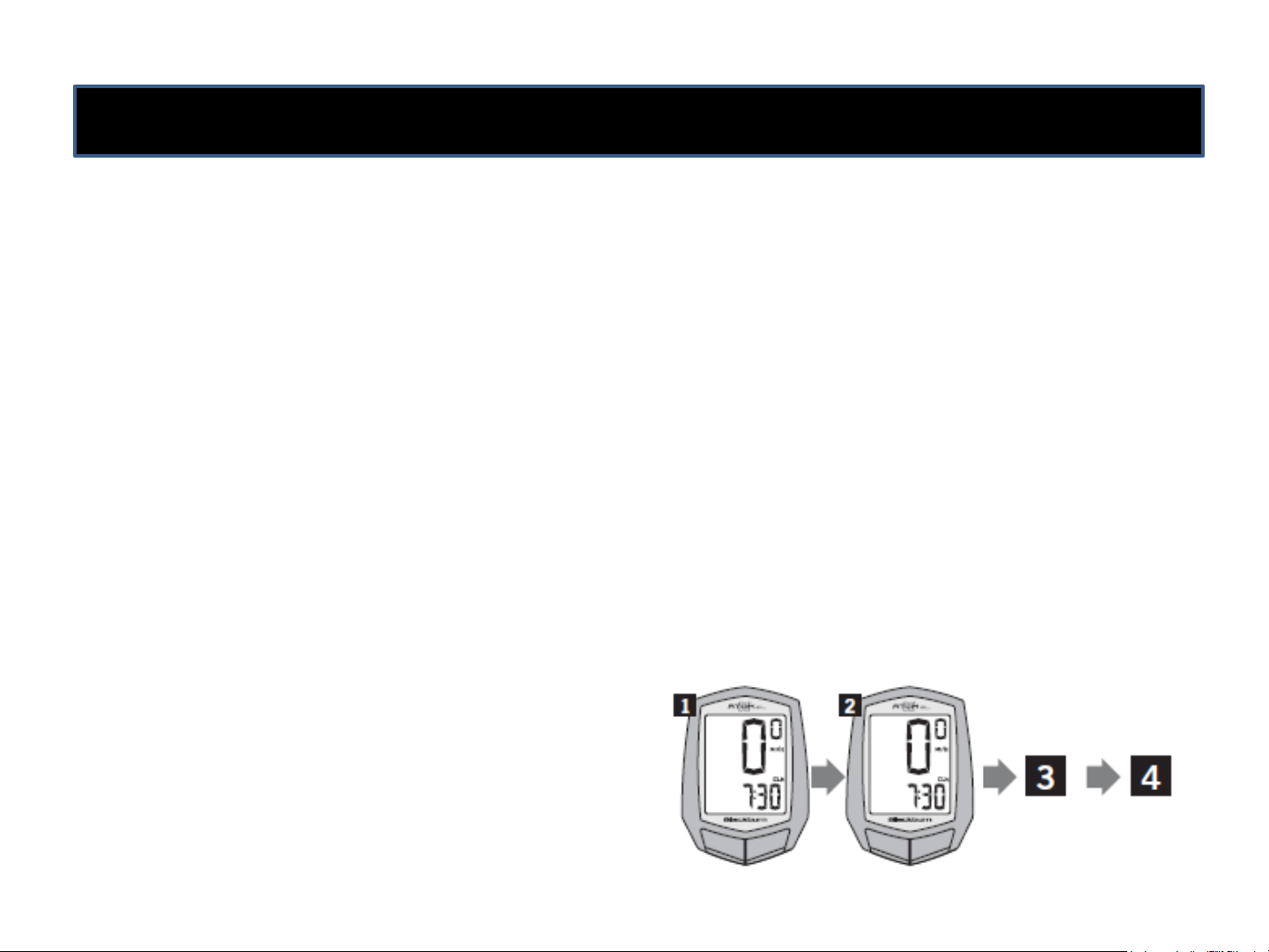

Uhrzeit einstellen
1. Im Modus Uhrzeit halten Sie den Resetknopf (rechter
Knopf) gedrückt.
2. Durch drücken des MODE Knopfes gelangen Sie in
das Auswahlmenü des Uhrzeitformates 12- oder 24
Stunden. Mit dem Resetknopf können Sie die
Auswahl ändern.
3. Nach dem Einstellen des Uhrzeitformates kommen
Sie durch den MODE Knopf zum Einstellen der
Stunden und Minuten.
4. Bestätigen Sie Änderungen mit dem MODE Knopf.
BLACKBURN ATOM 11
Page 12
REIFENUMFANG

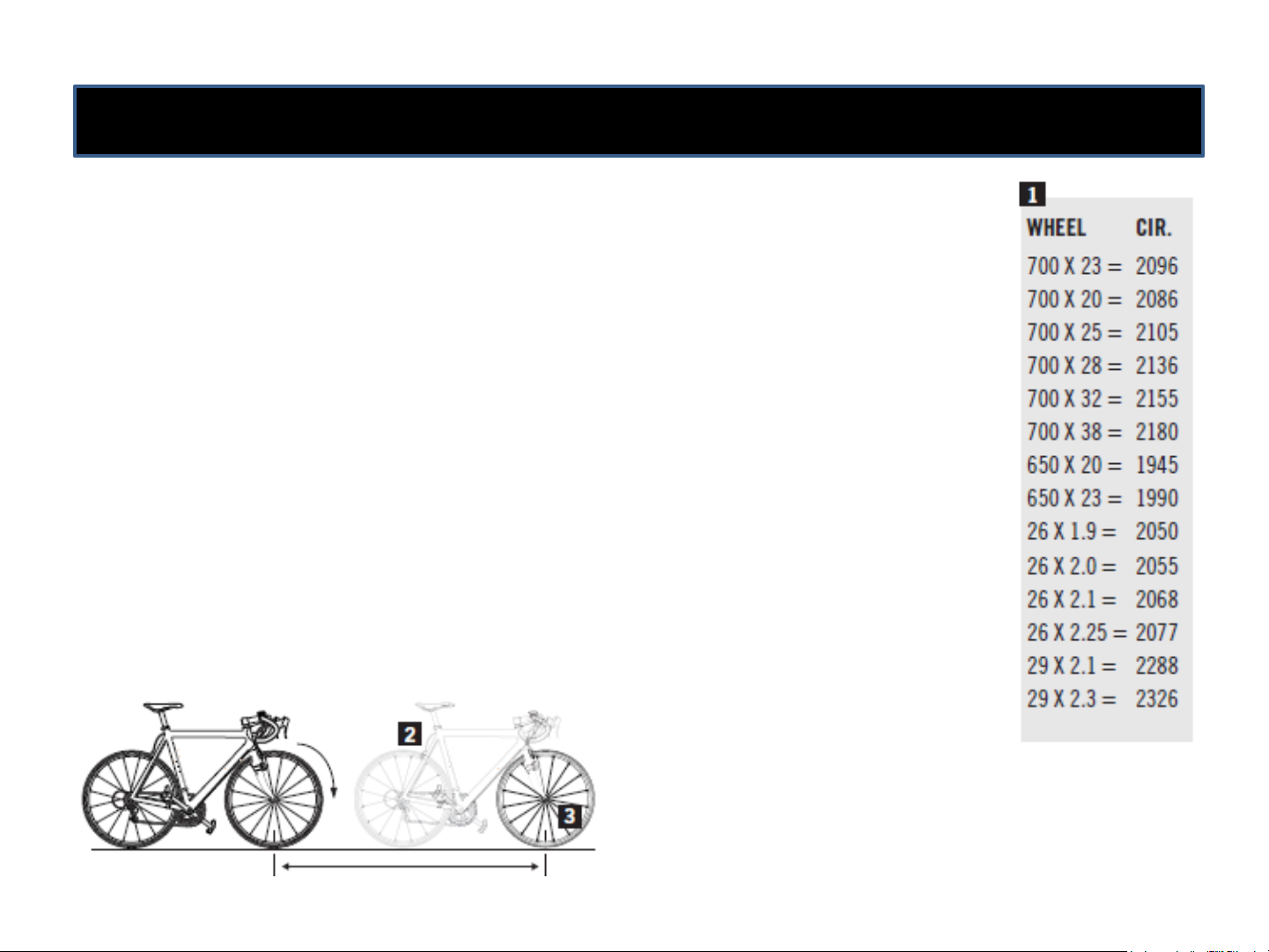

Reifenumfang messen
Um eine akkurate Messung der Geschwindigkeit und der Entfernung
zu gewährleisten, muss der Umfang des Rades (in Milimetern) ermittelt
werden. Die Tabelle (1) zeigt die meisten gängigen Radgrößen und
ihren Umfang. Sollte Ihre Radgröße nicht in dieser Tabelle vorkommen,
so gibt es eine einfache Methode den Radumfang selbst zu ermitteln:
Radumfang manuell Messen (2) die genaueste Methode
1. An dem Punkt, wo das Ventil den Boden berührt ziehen Sie eine
Linie.
2. Bewegen Sie nun Ihr Rad auf einer möglichst flachen Oberfläche
genau eine Umdrehung nach vorne. (Bis das Ventil wieder den
Boden berührt).
3. Messen Sie nun die Strecke zwischen den beiden Punkten in
Millimetern. Ziehen Sie von Ihrem Ergebnis noch 3-4 mm ab,
damit Ihr Körpergewicht bei der Messung berücksichtigt wird.
BLACKBURN ATOM 12
Page 13

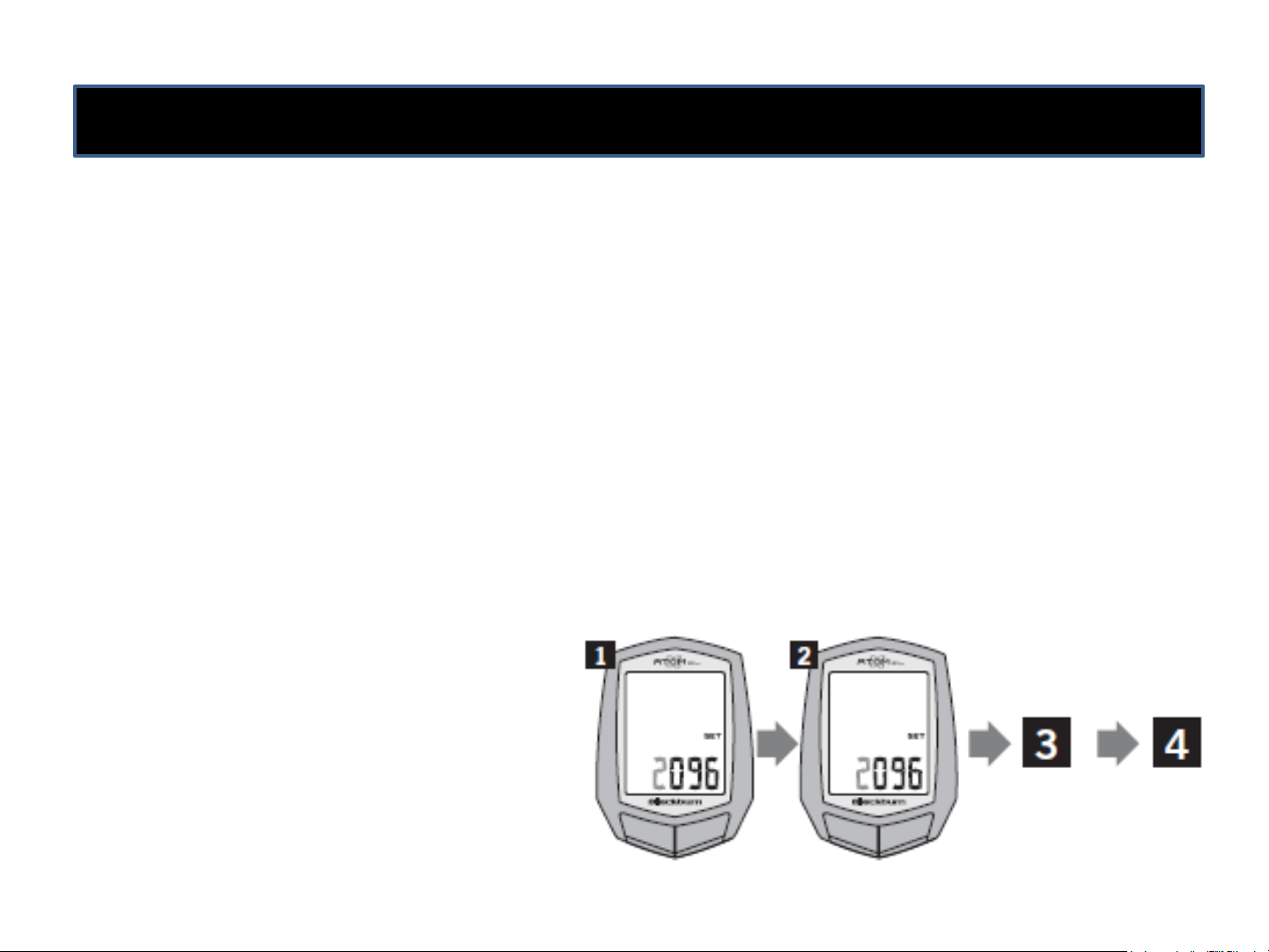

REIFENUMFANG PROGRAMMIEREN
Reifegröße einstellen
1. Halten Sie die MODE & RESET Taste gleichzeitig ca. 2-3 sek.
Gedrückt. (ACHTUNG: Alle Einstellungen werden gelöscht!!!)
2. Mit der Mode Taste können Sie die Stellen auswählen und mit der
MODE Taste die Zahl ändern.
3. Zum Bestätigen erneut die MODE Taste drücken.
4. Stellen Sie nun die Einheit ein, in der Ihre Geschwindigkeit
angezeigt werden soll:
1. KM=KM/H
2. M=M/H
5. Mit der MODE Taste schließen Sie den Vorgang ab.
BLACKBURN ATOM 13
Page 14

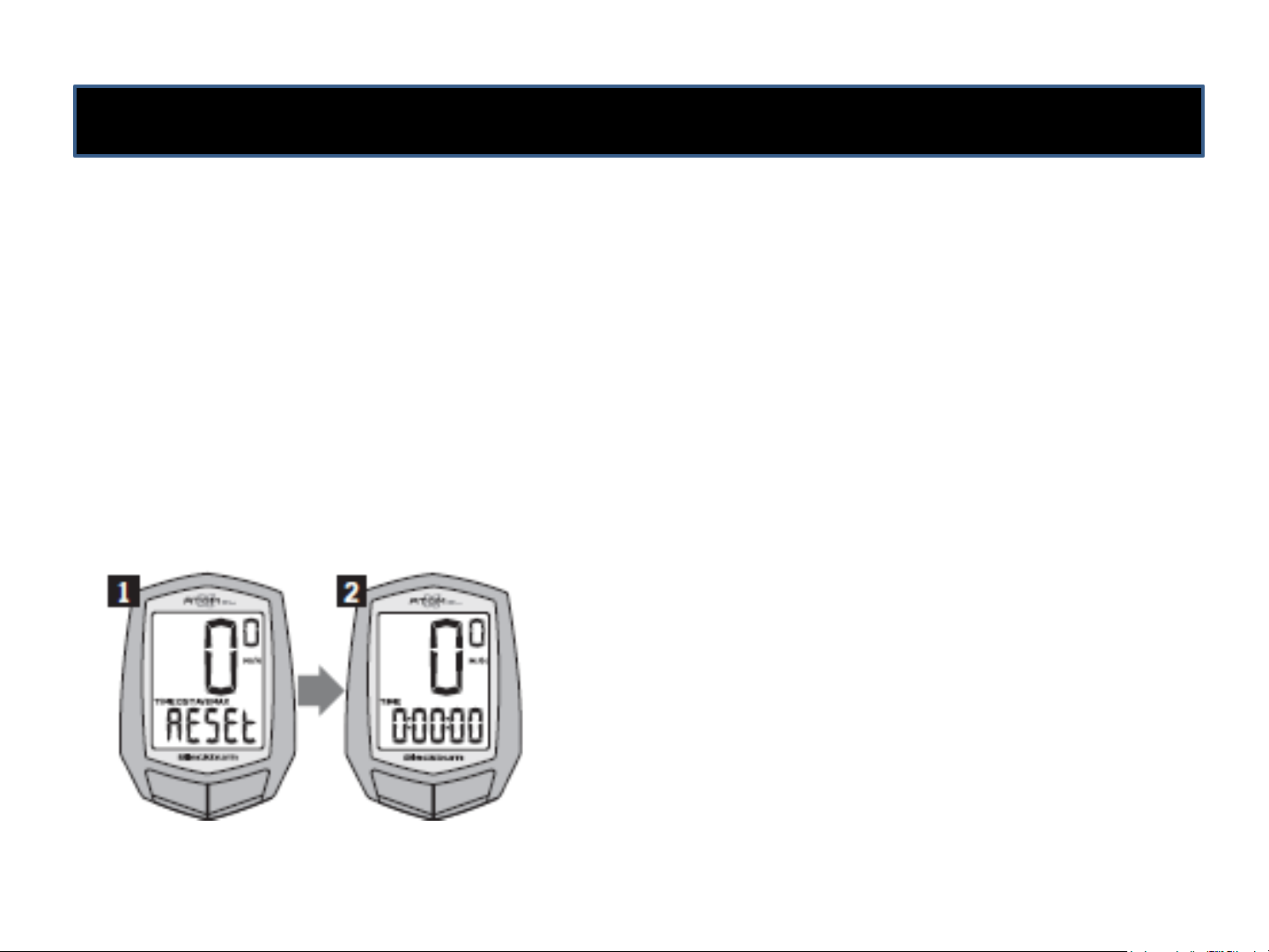

FAHRRADCOMPUTER RESET
RESET MODE
1. Um die aktuellen Fahrdaten zu löschen im Entfernungsmodus (DST), bitte für 2
SEKUNDEN den Reset Knopf gedrückt halten.
2. Fahrzeit, Wegstrecke, Durchschnitts- sowie Maximalgeschwindigkeit werden auf Null
gesetzt.
BLACKBURN ATOM 14
Page 15
SLEEP MODUS
SLEEP MODE
1. Um die Batterie zu schonen, wechselt das Gerät nach ca. 5
Minuten, sofern es kein Signal bekommt in einen SLEEP Mode.
2. Um das Gerät wieder zu „wecken“, drücken Sie einfach eine der
beiden Tasten.
BLACKBURN ATOM 15
Page 16
