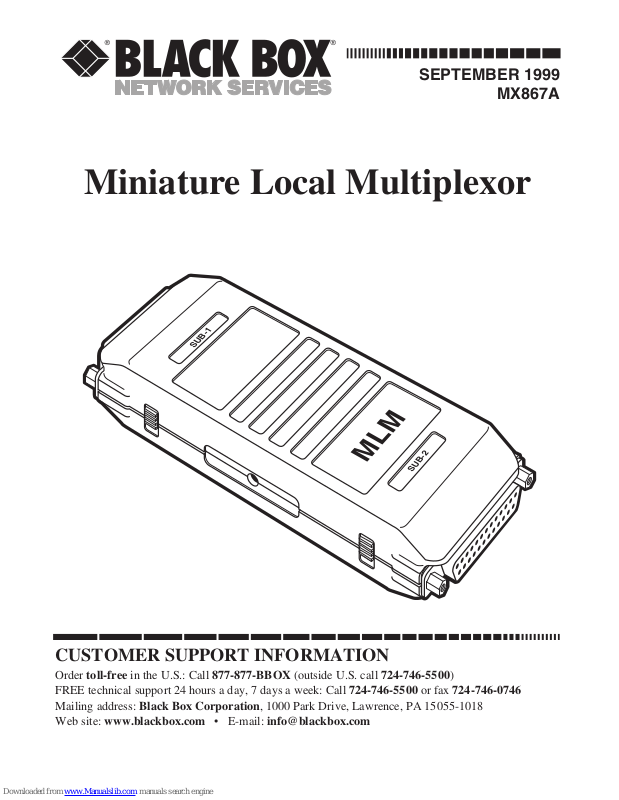

Black Box MX867A User Manual

SEPTEMBER 1999

MX867A

Miniature Local Multiplexor

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)
FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax [phone]
Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
Web site: www.blackbox.com • E-mail: [e-mail]

MLM

SUB-2

SUB-1

1

MINIATURE LOCAL MULTIPLEXOR

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-frequency energy,
and if not installed and used properly, that is, in strict accordance with the
manufacturer’s instructions, may cause interference to radio communication.
It has been tested and found to comply with the limits for a Class A computing
device in accordance with the specifications in Subpart B of Part 15 of FCC rules,
which are designed to provide reasonable protection against such interference
when the equipment is operated in a commercial environment. Operation of
this equipment in a residential area is likely to cause interference, in which case
the user at his own expense will be required to take whatever measures may be
necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible
for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from
digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de classe A prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.

2

MINIATURE LOCAL MULTIPLEXOR

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes
de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,
cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,
etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales
que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea
recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más
allá a lo descrito en las instrucciones de operación. Todo otro servicio
deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama,
sofá, alfombra o superficie similar puede bloquea la ventilación, no se
debe colocar en libreros o gabinetes que impidan el flujo de aire por los
orificios de ventilación.

3

MINIATURE LOCAL MULTIPLEXOR

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del
tipo descrito en el instructivo de operación, o como se indique en el
aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la
polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no
sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las
recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las
lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no
sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en

su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

4

MINIATURE LOCAL MULTIPLEXOR

TRADEMARKS USED IN THIS MANUAL

Any trademarks mentioned in this manual are acknowledged
to be the property of the trademark owners.

5

MINIATURE LOCAL MULTIPLEXOR

Contents

Chapter Page

1. Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6

MINIATURE LOCAL MULTIPLEXOR

1. Specifications

Multiplexor Type—Time-Division

User Channels—2

Speed—Subchannel: Synchronous, up to

19,200 bps; Asynchronous, up to 9,600 bps;
Composite: 38.4 kbps

Data Format—Synchronous: Full-duplex,

transparent to protocol; Asynchronous: Full­duplex, transparent to character length and code,
parity bits, stop bits, data rate, protocol, and break
signal

Flow Control—Software only

Maximum Distance—See Tables 1 and 2

Diagnostics—None

Interface—Subchannel: RS-232C/V.24 (DCE);

Composite: 4-wire differential

Connectors—Subchannel: (2) DB25 female;

Composite: 4-screw terminal block

7

MINIATURE LOCAL MULTIPLEXOR

Transmission Distance—

Table 1. Approximate Synchronous Transmission Distance.

Data Rate (bps) Wire Size

26 AWG 24 AWG 19 AWG
(0.15 mm) (0.2 mm) (1.0 mm)

1200 2.5 mi. (4 km) 4 mi. (6 km) 5 mi. (8.5 km)

2400 1.9 mi. (3 km) 2.8 mi. (4.5 km) 4 mi. (6.5 km)

3600 1.6 mi. (2.5 km) 2.8 mi. (4.5 km) 3.4 mi. (5.5 km)

4800 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

7200 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

9600 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

14400 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

19200 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

8

MINIATURE LOCAL MULTIPLEXOR

Table 2. Approximate Asynchronous Transmission Distance.

Data Rate (bps) Wire Size

26 AWG 24 AWG 19 AWG
(0.15 mm) (0.2 mm) (1.0 mm)

1200 1.9 mi. (3 km) 2.8 mi. (4.5 km) 4 mi. (6 km)

2400 1.6 mi. (2.5 km) 2.5 mi. (4 km) 3.1 mi. (5 km)

4800 1.6 mi. (2.5 km) 2.2 mi. (3.5 km) 2.8 mi. (4.5 km)

9600 0.9 mi. (1.5 km) 1.2 mi. (2 km) 2.5 mi. (4 km)

Overvoltage Protection—AC/DC overvoltage

protection circuits connected via isolation
transformers rated at 1500 volts RMS

Temperature—32 to 122°F (0 to 50°C)

Humidity—Up to 95% non-condensing

Power—6 VDC from the data and control signals

(pins 4 and 20)

Size—1.2"H x 2.2"W x 5.4"D (3.0 x 5.5 x 13.8 cm)

Weight—7 oz. (0.2 kg)

9

MINIATURE LOCAL MULTIPLEXOR

2. Description

The Miniature Local Multiplexor combines two
asynchronous or synchronous signals and sends the
composite signal over a 4-wire (two twisted pairs)
communication line (see Figure 1 for a typical
application). The multiplexor has an internal short-haul
modem that uses an internal clock. It will not operate in
applications that require slaving to an external clock. Setting
the baud rate at higher speeds for asynchronous
transmission allows more sampling per bit and
minimizes the timing distortion.

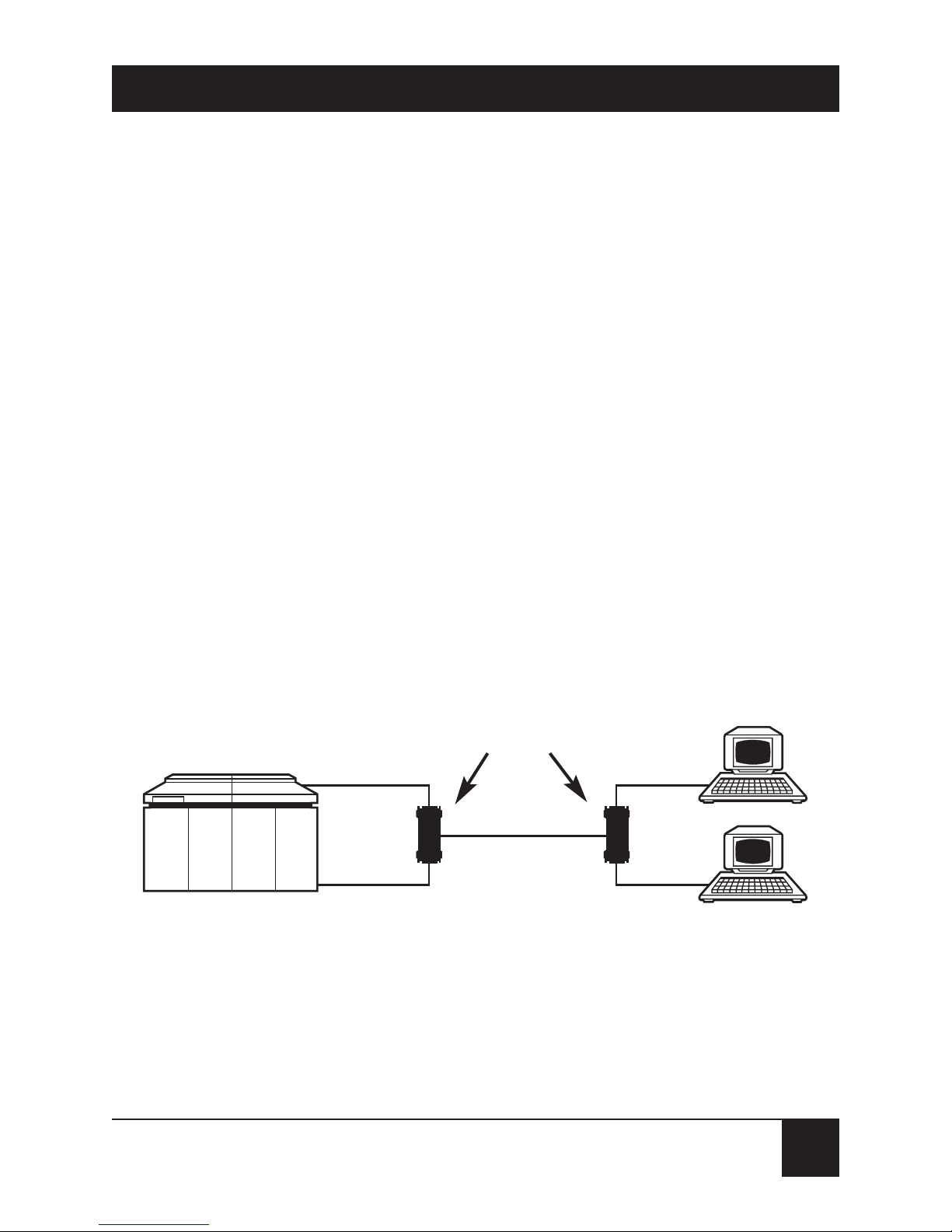

Figure 1. Typical Application.

Miniature Local

Multiplexors

Computer

Terminals

10

MINIATURE LOCAL MULTIPLEXOR

3. Installation

Proceed as follows to install the Miniature Local
Multiplexor and refer to Figure 2.

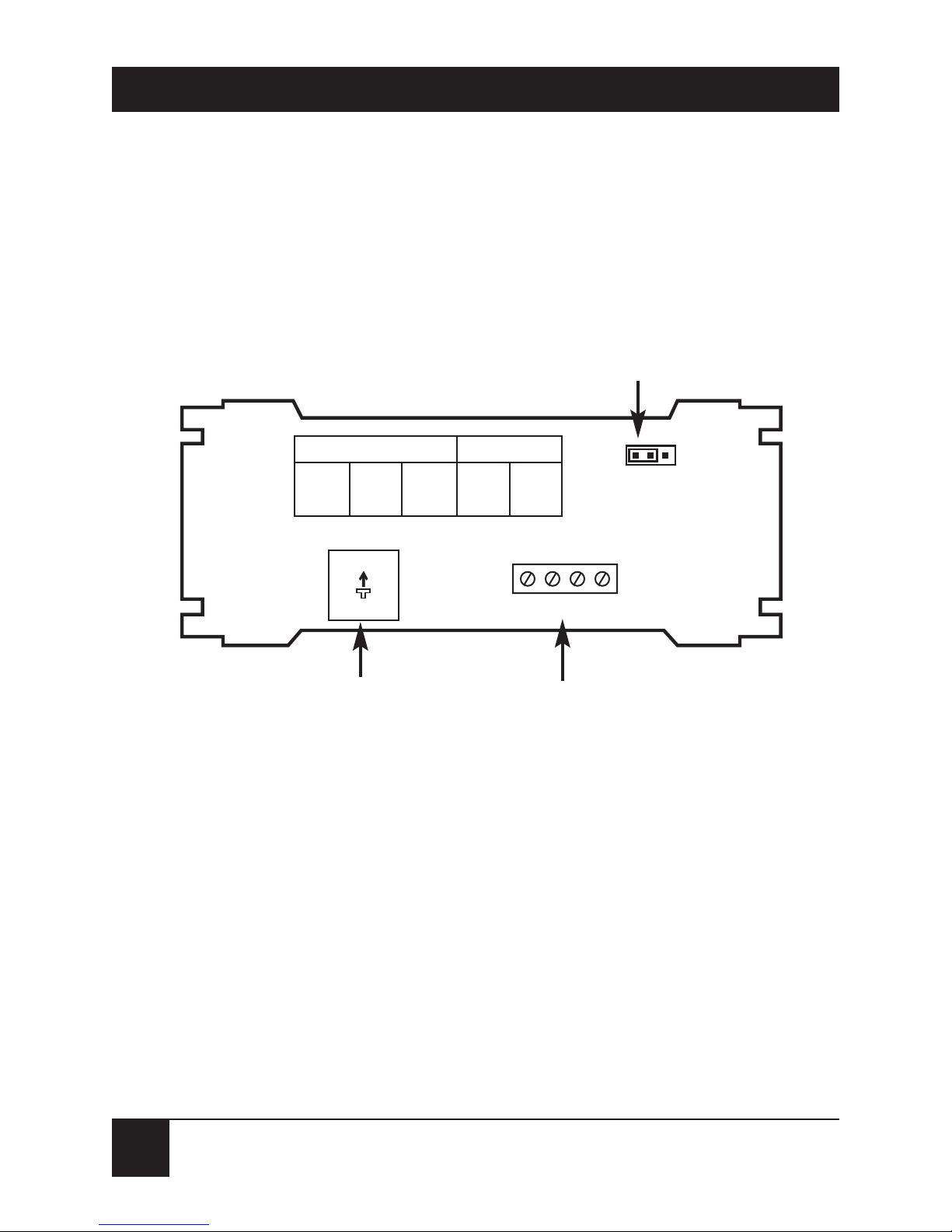

Figure 2. Rotary Switch, Jumper, and

4-Screw Terminal Block Locations.

1. Remove the cover of the Miniature Local
Multiplexor by pressing the four tabs located
on each side of the unit and lifting the top half
of the cover from the bottom half.

SYN

ASYN

0=19.2
1=14.4
2=9.6

3=7.2
4=4.8
5=3.6

6=2.4
7=1.8
8=1.2

0=9.6
2=4.8
4=2.4

6=1.2
8=0.6

SYN ASY

RCV XMT

0

3

5

1

2

4

6

7

8

9

Rotary Switch

Jumper

4-Screw Terminal Block

11

MINIATURE LOCAL MULTIPLEXOR

2. The unit is set at the factory for synchronous
transmission at 9600 bps. The ASYNC/SYNC
jumper selects transmission mode. The 9-position
rotary switch selects the baud rate. Set the pointer
of the switch to the number that corresponds to
the baud rate as shown on the inside of the
multiplexor.

NOTE

Asynchronous operation cannot be faster than 9600 bps.

3. Connect the 4-wire cable to the 4-screw terminal
block.

NOTE

The transmit pair at the local site must be connected to
the receive pair at the remote site.

4. Align the top half of the cover with the bottom
half and press the two halves together to close the
unit.

5. Connect the RS-232C connectors of the Miniature
Local Multiplexor to the RS-232C devices.

6. Repeat steps 1 through 5 for the Miniature Local
Multiplexor at the other site.

The Miniature Local Multiplexor is now ready for

operation.
