Black Box LMC212A-MM-R3, LMC212AE-MM-R3, LMC212A-SM-R3, LMC212AE-SM-R3, LMC212A-13MM-R3 User guide [en, es]

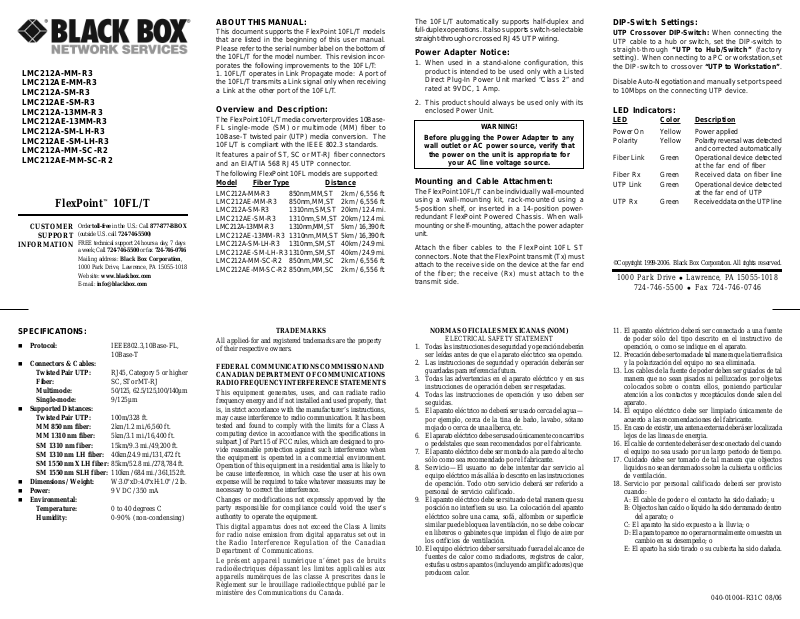

...Page 1
LMC212A-MM-R3
LMC212AE-MM-R3
LMC212A-SM-R3
LMC212AE-SM-R3
LMC212A-13MM-R3
LMC212AE-13MM-R3
LMC212A-SM-LH-R3
LMC212AE-SM-LH-R3
LMC212A-MM-SC-R2
LMC212AE-MM-SC-R2
FlexPoint™ 10FL/T
CUSTOMER
SUPPORT
INFORMATION
Order toll-free in the U.S.: Call 877-877-BBOX
(outside U.S. call 724-746-5500)
FREE technical support 24 hours a day, 7 days
a week; Call 724-746-5500 or fax 724-746-0746
Mailing address: Black Box Corporation,
1000 Park Drive, Lawrence, PA 15055-1018
Web site: www.blackbox.com
E-mail: [email protected]
ABOUT THIS MANUAL:
This document supports the FlexPoint 10FL/T models
that are listed in the beginning of this user manual.
Please refer to the serial number label on the bottom of
the 10FL/T for the model number. This revision incorporates the following improvements to the 10FL/T:
1. 10FL/T operates in Link Propagate mode: A port of
the 10FL/T transmits a Link signal only when receiving
a Link at the other port of the 10FL/T.
Overview and Description:
The FlexPoint 10FL/T media converter provides 10BaseFL single-mode (SM) or multimode (MM) fiber to
10Base-T twisted pair (UTP) media conversion. The
10FL/T is compliant with the IEEE 802.3 standards.
It features a pair of ST, SC or MT-RJ fiber connectors
and an EIA/TIA 568 RJ45 UTP connector.
The following FlexPoint 10FL models are supported:
Model Fiber Type Distance
LMC212A-MM-R3 850nm,MM,ST 2km / 6,556 ft.
LMC212AE-MM-R3 850nm,MM,ST 2km / 6,556 ft.
LMC212A-SM-R3 1310nm,SM,ST 20km / 12.4 mi.
LMC212AE-SM-R3 1310nm,SM,ST 20km / 12.4 mi.
LMC212A-13MM-R3 1310nm,MM,ST 5km / 16,390 ft.
LMC212AE-13MM-R3 1310nm,MM,ST 5km / 16,390 ft.
LMC212A-SM-LH-R3 1310nm,SM,ST 40km / 24.9 mi.
LMC212AE-SM-LH-R3 1310nm,SM,ST 40km / 24.9 mi.
LMC212A-MM-SC-R2 850nm,MM,SC 2km / 6,556 ft.
LMC212AE-MM-SC-R2 850nm,MM,SC 2km / 6,556 ft.
The 10FL/T automatically supports half-duplex and
full-duplex operations. It also supports switch-selectab
straight-through or crossed RJ45 UTP wiring.
Power Adapter Notice:
1. When used in a stand-alone configuration, this
product is intended to be used only with a Listed
Direct Plug-In Power Unit marked “Class 2” and
rated at 9VDC, 1 Amp.
2. This product should always be used only with its
enclosed Power Unit.
WARNING!
Before plugging the Power Adapter to any
wall outlet or AC power source, verify that
the power on the unit is appropriate for
your AC line voltage source.
Mounting and Cable Attachment:
The FlexPoint 10FL/T can be individually wall-mounted
using a wall-mounting kit, rack-mounted using a
5-position shelf, or inserted in a 14-position powerredundant FlexPoint Powered Chassis. When wallmounting or shelf-mounting, attach the power adapter
unit.
Attach the fiber cables to the FlexPoint 10FL ST
connectors. Note that the FlexPoint transmit (Tx) must
attach to the receive side on the device at the far end
of the fiber; the receive (Rx) must attach to the
transmit side.
le
DIP-Switch Settings:
UTP Crossover DIP-Switch: When connecting the
UTP cable to a hub or switch, set the DIP-switch to
straight-through “UTP to Hub/Switch” (factory
setting). When connecting to a PC or workstation,set
the DIP-switch to crossover “UTP to Workstation”.
Disable Auto-Negotiation and manually set port speed
to 10Mbps on the connecting UTP device.
LED Indicators:
LED Color Description
Power On Yellow Power applied
Polarity Yellow Polarity reversal was detected
Fiber Link Green Operational device detected
Fiber Rx Green Received data on fiber line
UTP Link Green Operational device detected
UTP Rx Green Received data on the UTP line
©Copyright 1999-2006. Black Box Corporation. All rights reserved.
and corrected automatically
at the far end of fiber
at the far end of UTP
1000 Park Drive z Lawrence, PA 15055-1018
724-746-5500 z Fax 724-746-0746
SPECIFICATIONS:
Protocol: IEEE802.3,10Base-FL,
10Base-T
Connectors & Cables:
Twisted Pair UTP: RJ45, Category 5 or higher
Fiber: SC, ST or MT -RJ
Multimode: 50/125, 62.5/125,100/140µm
Single-mode: 9/125µm
Supported Distances:
Twisted Pair UTP: 100m/328 ft.
MM 850 nm fiber: 2km/1.2 mi./6,560 ft.
MM 1310 nm fiber: 5km/3.1 mi./16,400 ft.
SM 1310 nm fiber: 15km/9.3 mi./49,200 ft.
SM 1310 nm LH fiber: 40km/24.9 mi./131,472 ft.
SM 1550 nm XLH fiber: 85km/52.8 mi./278,784 ft.
SM 1550 nm SLH fiber: 110km / 68.4 mi. / 361,152 ft.
Dimensions / Weight: W:3.0"xD:4.0"xH:1.0" / 2 lb.
Power: 9 VDC / 350 mA
Environmental:
Temperatur e: 0 to 40 degrees C
Humidity: 0-90% (non-condensing)
All applied-for and registered trademarks are the property
of their respective owners.
FEDERAL COMMUNICA TIONS COMMISSION AND
CANADIAN DEPARTMENT OF COMMUNICA TIONS
RADIO FREQUENCY INTERFERENCE ST A TEMENTS
This equipment generates, uses, and can radiate radio
frequency energy and if not installed and used properly, that
is, in strict accordance with the manufacturer’s instructions,
may cause interference to radio communication. It has been
tested and found to comply with the limits for a Class A
computing device in accordance with the specifications in
subpart J of Part 15 of FCC rules, which are designed to provide reasonable protection against such interference when
the equipment is operated in a commercial environment.
Operation of this equipment in a residential area is likely to
be cause interference, in which case the user at his own
expense will be required to take whatever measures may be
necessary to correct the interference.
Changes or modifications not expressly approved by the
party responsible for compliance could void the user’s
authority to operate the equipment.
This digital apparatus does not exceed the Class A limits
for radio noise emission from digital apparatus set out in
the Radio Interference Regulation of the Canadian
Department of Communications.
Le présent appareil numérique n’émet pas de bruits
radioélectriques dépassant les limites applicables aux
appareils numéirques de las classe A prescrites dans le
Règlement sur le brouillage radioélectrique publié par le
ministère des Communications du Canada.
TRADEMARKS
NORMAS OFICIALES MEXICANAS (NOM)
1. Todas las instrucciones de seguridad y operación deberán
2. Las instrucciones de seguridad y operación deberán ser
3. Todas las advertencias en el aparato eléctrico y en sus
4. Todas las instrucciones de operación y uso deben ser
5. El aparato eléctrico no deberá ser usado cerca del agua—
6. El aparato eléctrico debe ser usado únicamente con carritos
7. El aparato eléctrico debe ser montado a la pared o al techo
8. Servicio—El usuario no debe intentar dar servicio al
9. El aparato eléctrico debe ser situado de tal manera que su
10. El equipo eléctrico deber ser situado fuera del alcance de
ELECTRICAL SAFETY STATEMENT
ser leídas antes de que el aparato eléctrico sea operado.
guardadas para referencia futura.
instrucciones de operación deben ser respetadas.
seguidas.
por ejemplo, cerca de la tina de baño, lavabo, sótano
mojado o cerca de una alberca, etc.
o pedelstales que sean recomendados por el fabricante.
sólo como sea recomendado por el fabricante.
equipo eléctrico más allá a lo descrito en las instrucciones
de operación. Todo otro servicio deberá ser referido a
personal de servicio calificado.
posición no interfiera su uso. La colocación del aparato
eléctrico sobre una cama, sofá, alfombra or superficie
similar puede bloquea la ventilación, no se debe colocar
en libreros o gabinetes que impidan el flujo de aire por
los orificios de ventilación.
fuentes de calor como radiadores, registros de calor,
estufas u ostros aparatos (incluyendo amplificadores) que
producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente
de poder sólo del tipo descrito en el instructivo de
operación, o como se indique en el aparato.
12. Precación debe ser tomada de tal manera que la tierra fisica
y la polarización del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal
manera que no sean pisados ni pellizcados por objetos
colocados sobre o contra ellos, poniendo particular
atención a los contactos y receptáculos donde salen del
aparato.
14. El equipo eléctrico debe ser limpiado únicamente de
acuerdo a las recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada
lejos de las lineas de energia.
16. El cable de corriente deberá ser desconectado del cuando
el equipo no sea usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos
liquidos no sean derramados sobre la cubierta u orificios
de ventilación.
18. Servicio por personal calificado deberá ser provisto
cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro
del aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un
cambio en su desempeño; o
E: El aparto ha sido tirado o su cubierta ha sido dañada.
040-01004-R31C 08/06
