Black Box RS-232, RS-422, RS-485, IC973C User Manual

MAY 2002

IC973C

RS-232/422/485 2-Port

PCI Card, Opto-Isolated

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)
FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax [phone]
Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
Web site: www.blackbox.com • E-mail: [e-mail]

1

FCC AND IC RFI STATEMENTS

FEDERAL COMMUNICATIONS COMMISSION

and INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

Class B Digital Device. This equipment has been tested
and found to comply with the limits for a Class B
computing device pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. However, there is no guarantee that
interference will not occur in a particular installation.
This equipment generates, uses, and can radiate radio
frequency energy, and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. If this
equipment does cause harmful interference to radio or
telephone reception, which can be determined by
turning the equipment off and on, the user is
encouraged to try to correct the interference by one of
the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment
and receiver.

2

RS-232/422/485 2-PORT PCI CARD, OPTO-ISOLATED

• Connect the equipment into an outlet on a circuit
different from that to which the receiver is
connected.

• Consult an experienced radio/TV technician for
help.

CAUTION

Changes or modifications not expressly approved by the
party responsible for compliance could void the user’s
authority to operate the equipment.

To meet FCC requirements, shielded cables and power
cords are required to connect this device to a personal
computer or other Class B certified device.

This digital apparatus does not exceed the Class B limits for
radio noise emission from digital apparatus set out in the Radio
Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits
radioélectriques dépassant les limites applicables aux appareils
numériques de classe B prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.

3

EU DECLARATION OF CONFORMITY

EUROPEAN UNION DECLARATION OF CONFORMITY

This equipment complies with the requirements of the
European EMC Directive 89/336/EEC.

4

RS-232/422/485 2-PORT PCI CARD, OPTO-ISOLATED

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes
de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,
cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,
etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales
que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea
recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más
allá a lo descrito en las instrucciones de operación. Todo otro servicio
deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama,
sofá, alfombra o superficie similar puede bloquea la ventilación, no se
debe colocar en libreros o gabinetes que impidan el flujo de aire por los
orificios de ventilación.

5

NOM STATEMENT

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del
tipo descrito en el instructivo de operación, o como se indique en el
aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la
polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no
sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las
recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las
lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no
sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en

su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

6

RS-232/422/485 2-PORT PCI CARD, OPTO-ISOLATED

TRADEMARKS USED IN THIS MANUAL

IBM and PS/2 are registered trademarks of
International Business Machines Corporation.

Windows and Windows NT are either registered
trademarks or trademarks of Microsoft Corporation in
the United States and other countries.

Any other trademarks mentioned in this manual are
acknowledged to be the property of the trademark owners.

7

CONTENTS

Contents

Chapter Page

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.2 What the Package Includes . . . . . . . . . . . . 11

2.3 Factory-Default Settings. . . . . . . . . . . . . . . 12

2.4 Technical Description . . . . . . . . . . . . . . . . 12

2.5 Connector Pin Assignments . . . . . . . . . . . 13

3. Card Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

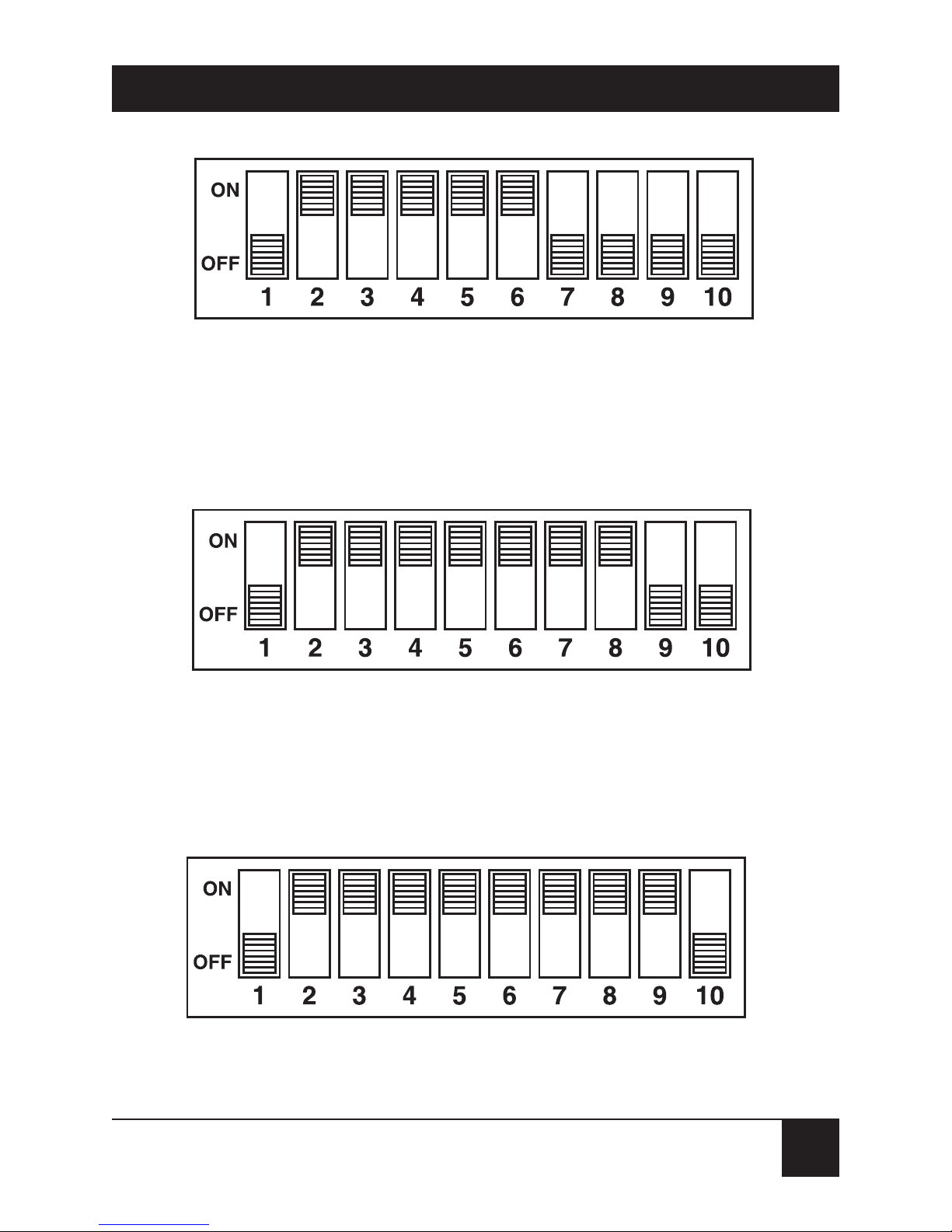

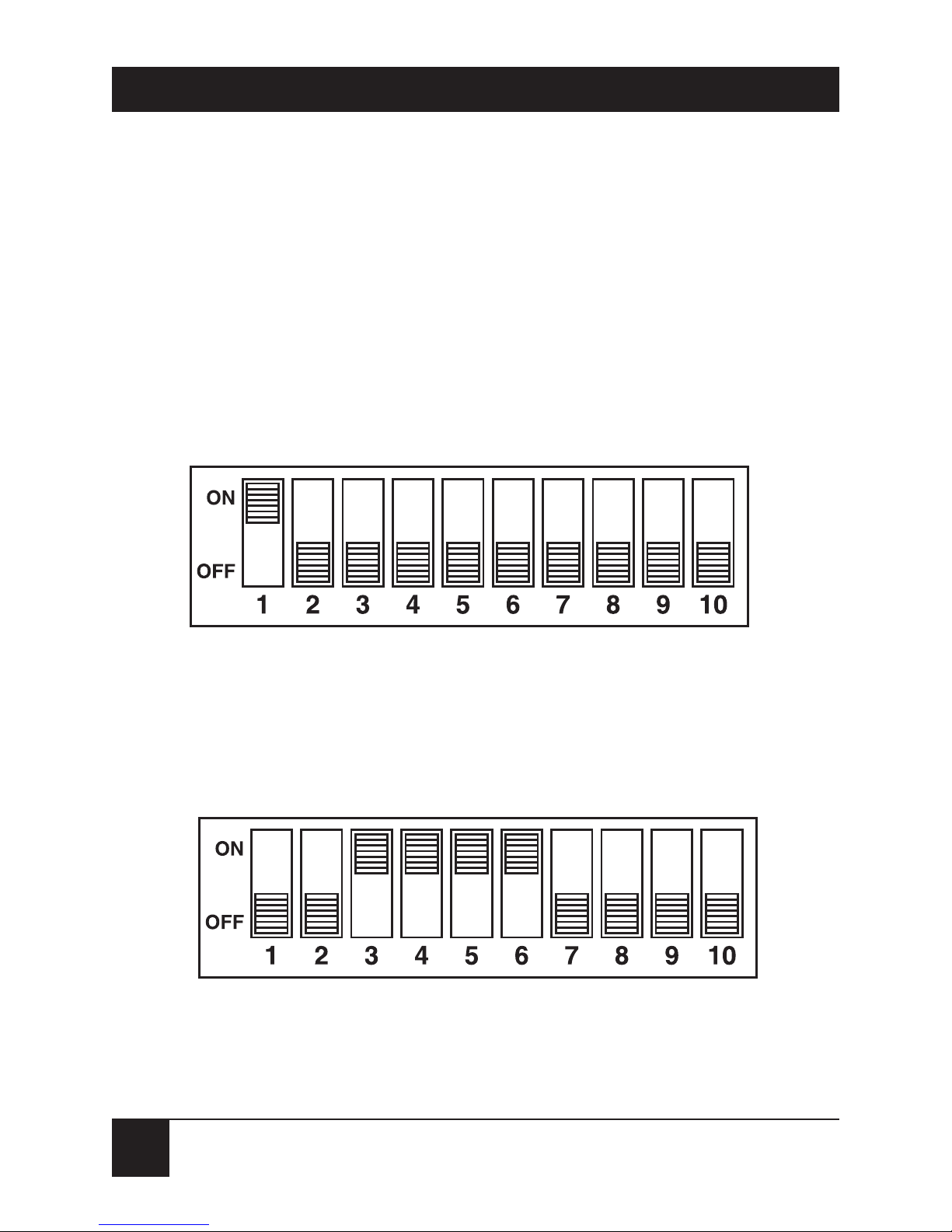

3.1 Electrical Interface Selection . . . . . . . . . . 14

3.2 Line Termination. . . . . . . . . . . . . . . . . . . . 16

3.3 RS-485 Enable Modes . . . . . . . . . . . . . . . . 17

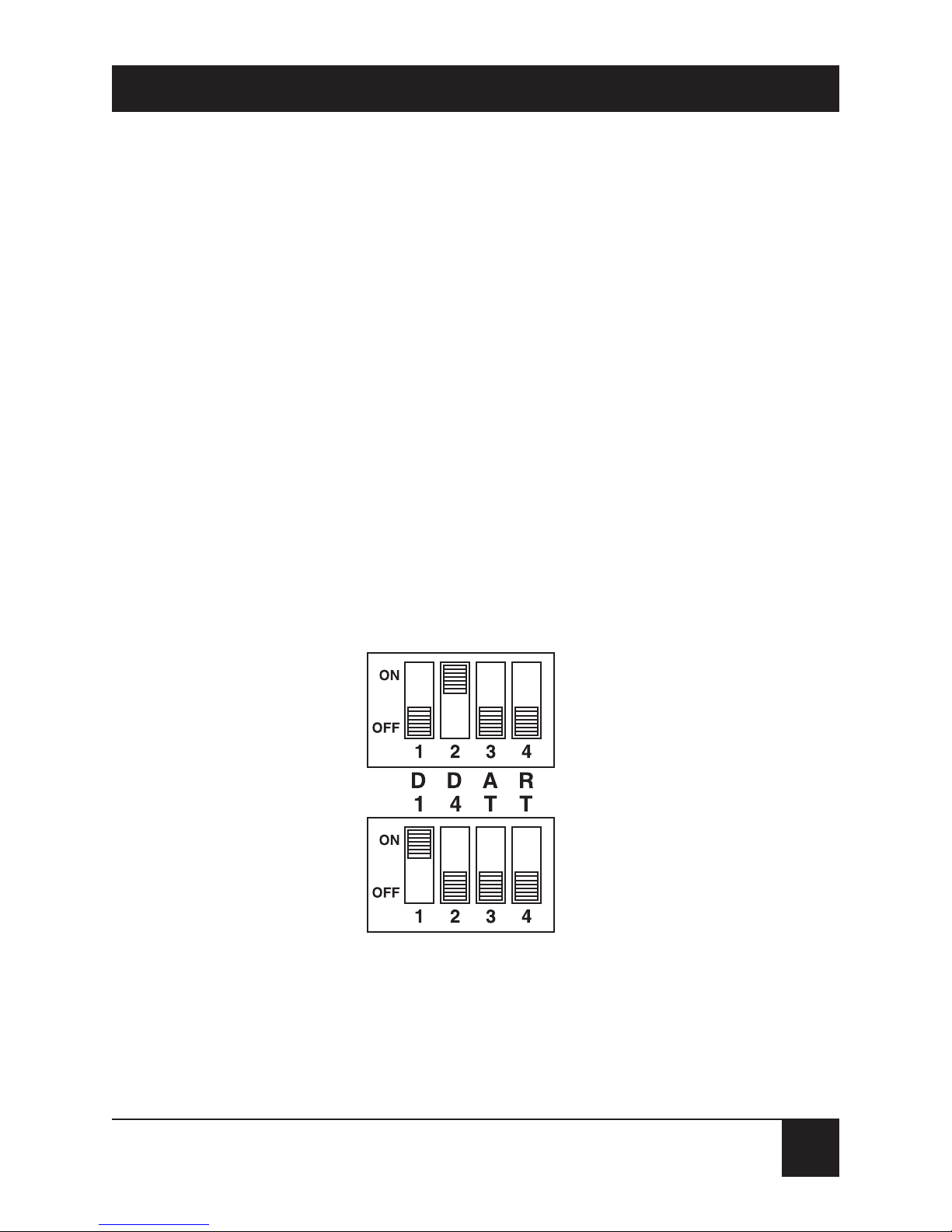

3.4 Clock Modes. . . . . . . . . . . . . . . . . . . . . . . . 19

3.5 Baud Rates and Divisors for D1 Mode . . . 20

4. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.1 Operating System Installation. . . . . . . . . . 21

4.1.1 For Windows Users . . . . . . . . . . . . . 21

4.1.2 Other Operating Systems. . . . . . . . 21

4.2 System Installation . . . . . . . . . . . . . . . . . . . 21

8

RS-232/422/485 2-PORT PCI CARD, OPTO-ISOLATED

Contents (continued)

Chapter Page

Appendix A. Troubleshooting. . . . . . . . . . . . . . . . . 23

A.1 Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

A.2 Calling Black Box. . . . . . . . . . . . . . . . . . . . 24

A.3 Shipping and Packaging . . . . . . . . . . . . . . 25

Appendix B. Electrical Interfaces . . . . . . . . . . . . . . 26

B.1 RS-232 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

B.2 RS-422 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

B.3 RS-485 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Appendix C. Ground Loop Phenomenon . . . . . . . 30

C.1 What is Ground Loop? . . . . . . . . . . . . . . . 30

C.2 Cabling Recommendations. . . . . . . . . . . . 30

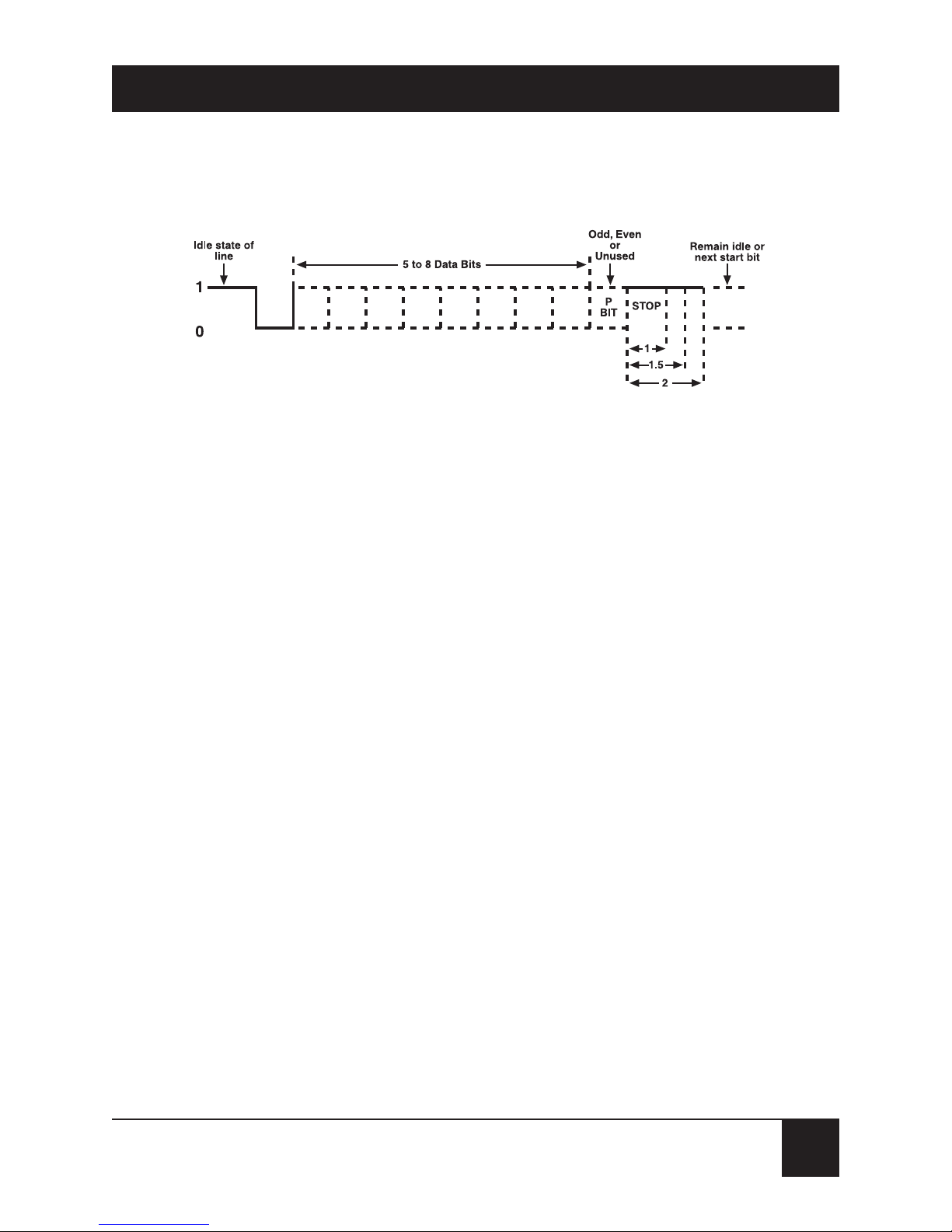

Appendix D. Asynchronous Communication . . . . 32

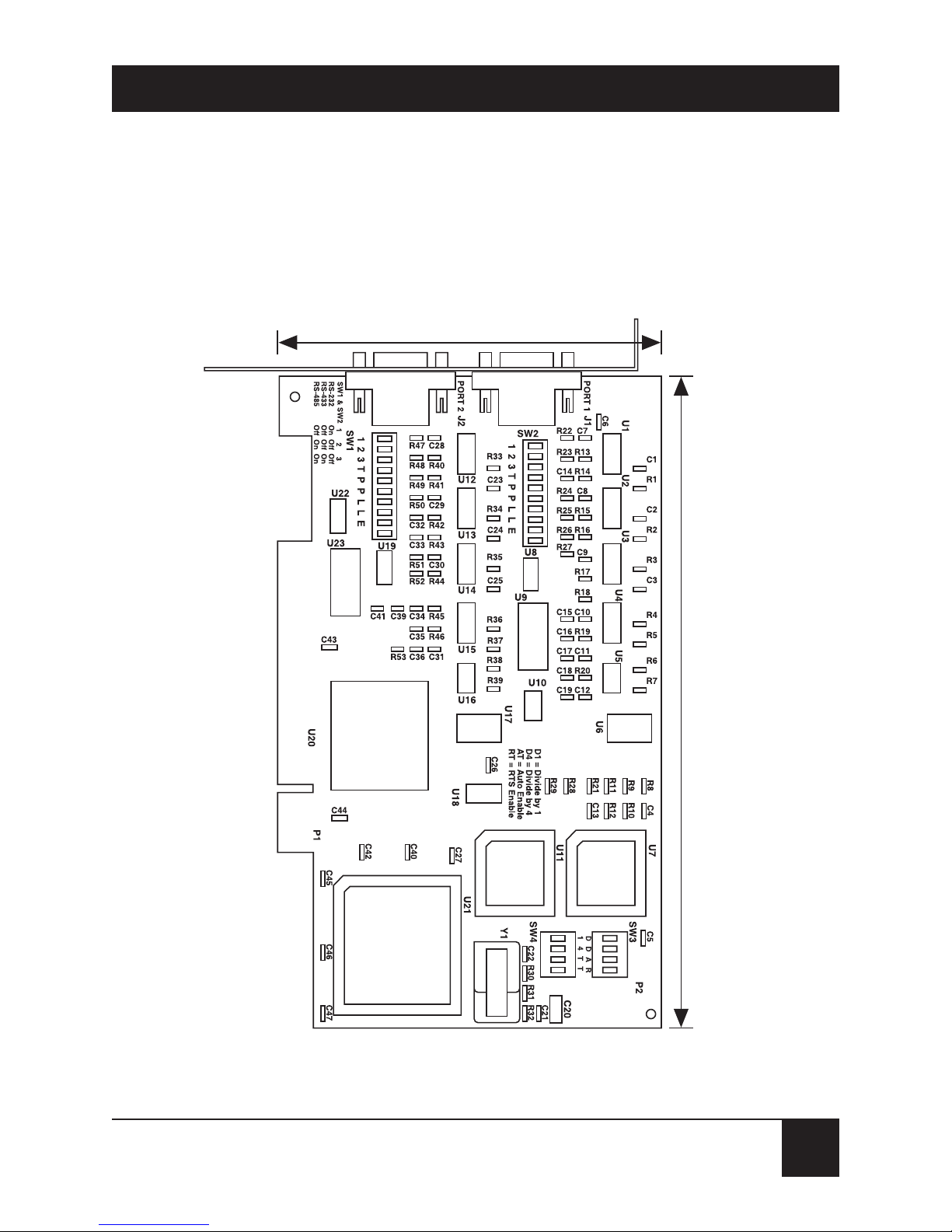

Appendix E. Board Layout. . . . . . . . . . . . . . . . . . . . 35

9

CHAPTER 1: Specifications

1. Specifications

UART: 16850

Connector: (2) DB9 male

Interface: RS-232/422/485, Opto-Isolated

Temperature Tolerance: Operating: 32 to 122°F (0 to

50°C); Storage: -4 to +158°F (-20 to +70°C)

Relative Humidity: 10 to 90%, noncondensing

MTBF: Greater than 150,000 hours (calculated)

Power: +5 VDC, 480 mA

Size: 3.9"H x 6.5"W (9.9 x 16.5 cm), excluding

goldfingers; 4.2"H x 6.5"W (10.7 x 16.5 cm), including
goldfingers

Weight: 4.6 oz. (130.4 g)

10

RS-232/422/485 2-PORT PCI CARD, OPTO-ISOLATED

2. Introduction

2.1 Overview

The RS-232/422/485 2-Port PCI Card, Opto-Isolated is a
two-channel isolated PCI Bus serial I/O adapter for the
PCs and compatibles. Using a 16850 UART with its
industry-leading 128-byte FIFOs, it provides two field­selectable RS-232/422/485 serial ports that support data
rates up to 460.8 kbps (RS-422/485).

Configure the PCI Card as RS-232 for standard serial
COM: port requirements. Choose the RS-422 mode for
long-distance device connections up to 5000 ft.
(1524 m), where noise immunity and high data integrity
are essential. Select RS-485 and capture data from
multiple peripherals in an RS-485 multidrop network.
Up to 31 RS-485 devices can be connected to each port
to automate your data collection. You can even mix the
ports in any of the interface combinations to provide
maximum flexibility to your application. Optional DB9
to terminal block adapters (part number IC981) are
available to simplify field-wiring connections.

11

CHAPTER 2: Introduction

In both RS-232 and RS-422 modes, the card works
seamlessly with the standard operating system serial
driver. In RS-485 mode, our special auto-enable feature
allows the RS-485 ports to be viewed by the operating
system as a COM: port. This means that the standard
COM: driver can be used for RS-485 communications.
Our on-board hardware automatically handles the RS­485 driver enable.

2.2 What the Package Includes

The PCI Card is shipped with the following items.

• (1) RS-232/422/485 2-Port PCI Card,
Opto-Isolated.

• (1) Serial Utilities Software CD-ROM containing
drivers for Windows

®

3.1x/95/98/2000 and

Windows NT

®

, Advanced COM drivers, utilities,
INF files, help files, and and this users’ manual in
PDF format.

If either item is missing or damaged, contact Black Box
at 724-746-5500.
