Black Box IC404A User manual
June 2010
4-Port Multimode Fiber Optic USB 2.0 Extender
Break the 16-foot (5-m) USB distance barrier.
This local transmitter/remote receiver pair extends
USB over a duplex multimode LC fiber link
up to 1600 feet (500 meters).
IC404A
Customer
Support
Information
Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)
FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746
Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
Web site: w ww.blackbox.com • E-mail: info@blackbox.com
724-746-5500 | blackbox.com
4-Port Multimode Fiber Optic USB 2.0 Extender
Federal Communications Commission and Industry Canada Radio Frequency Interference
Statements
This equipment generates, uses, and can radiate radio-frequency energy, and if not installed and used properly, that is, in strict
accordance with the manufacturer’s instructions, may cause inter ference to radio communication. It has been tested and found to
comply with the limits for a Class A computing device in accordance with the specifications in Subpart J of Part 15 of FCC rules,
which are designed to provide reasonable protection against such interference when the equipment is operated in a commercial
environment. Operation of this equipment in a residential area is likely to cause interference, in which case the user at his own
expense will be required to take whatever measures may be necessary to correct the interference.
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to
operate the equipment.
This digital apparatus does not exceed the Class A limits for radio noise emis sion from digital apparatus set out in the Radio
Interference Regulation of Industry Canada.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de
la classe A prescrites dans le Règlement sur le brouillage radioélectrique publié par Industrie Canada.
CE Statement
We declare under our sole responsibility that the 4-Port Multimode Fiber Optic USB Extender conforms with European Standard
EMC EN-55022:2006+A1:2007 Class B, EN 61000-3-2:2006, EN 61000-3-3:2003, and EN 55024:1998+A2:2003.
IC Statement
This Class B digital apparatus complies with Canadian ICES-003.
Page 2
724-746-5500 | blackbox.com
NOM Statement
Instrucciones de Seguridad
(Normas Oficiales Mexicanas Electrical Safety Statement)
1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de que el aparato eléctrico sea operado.
2. Las instrucciones de seguridad y operación deberán ser guardadas para referencia futura.
3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de operación deben ser respetadas.
4. Todas las instrucciones de operación y uso deben ser seguidas.
5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca de la tina de baño, lavabo, sótano mojado o cerca
de una alberca, etc..
6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que sean recomendados por el fabricante.
7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea recomendado por el fabricante.
8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá a lo descrito en las instrucciones de operación.
Todo otro servicio deberá ser referido a personal de servicio calificado.
9. El aparato eléctrico debe ser situado de tal manera que su posición no interfiera su uso. La colocación del aparato eléctrico
sobre una cama, sofá, alfombra o superficie similar puede bloquea la ventilación, no se debe colocar en libreros o gabinetes
que impidan el flujo de aire por los orificios de ventilación.
10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor como radiadores, registros de calor, estufas u otros
aparatos (incluyendo amplificadores) que producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del tipo descrito en el instructivo de operación, o como
se indique en el aparato.
12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal manera que no sean pisados ni pellizcados por objetos colocados
sobre o contra ellos, poniendo particular atención a los contactos y receptáculos donde salen del aparato.
14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas de energia.
16. El cable de corriente deberá ser desconectado del cuando el equipo no sea usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean derramados sobre la cubierta u orificios de ventilación.
18. Servicio por personal calificado deberá ser provisto cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro del aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un cambio en su desempeño; o
E: El aparato ha sido tirado o su cubierta ha sido dañada.
724-746-5500 | blackbox.com
Page 3
724-746-5500 | blackbox.com
4-Port Multimode Fiber Optic USB 2.0 Extender
Trademarks Used in this Manual
Black Box and the Double Diamond logo are registered trademarks of BB Technologies, Inc.
Any other trademarks mentioned in this manual are acknowledged to be the property of the trademark owners.
Page 4
We‘re here to help! If you have any questions about your application
or our products, contact Black Box Tech Support at 724-746-5500
or go to blackbox.com and click on “Talk to Black Box.”
You’ll be live with one of our technical experts in less than 20 seconds.
724-746-5500 | blackbox.com
Table of Contents
Table of Contents
1. Specifications ........................................................................................................................................................................... 6
2. Overview ........................................................................................................................................................................... 7
2.1 Introduction ......................................................................................................................................................................7
2.2 What’s Included ................................................................................................................................................................ 7
2.3 You Will Also Need ............................................................................................................................................................ 7
2.4 Hardware Description ........................................................................................................................................................ 7

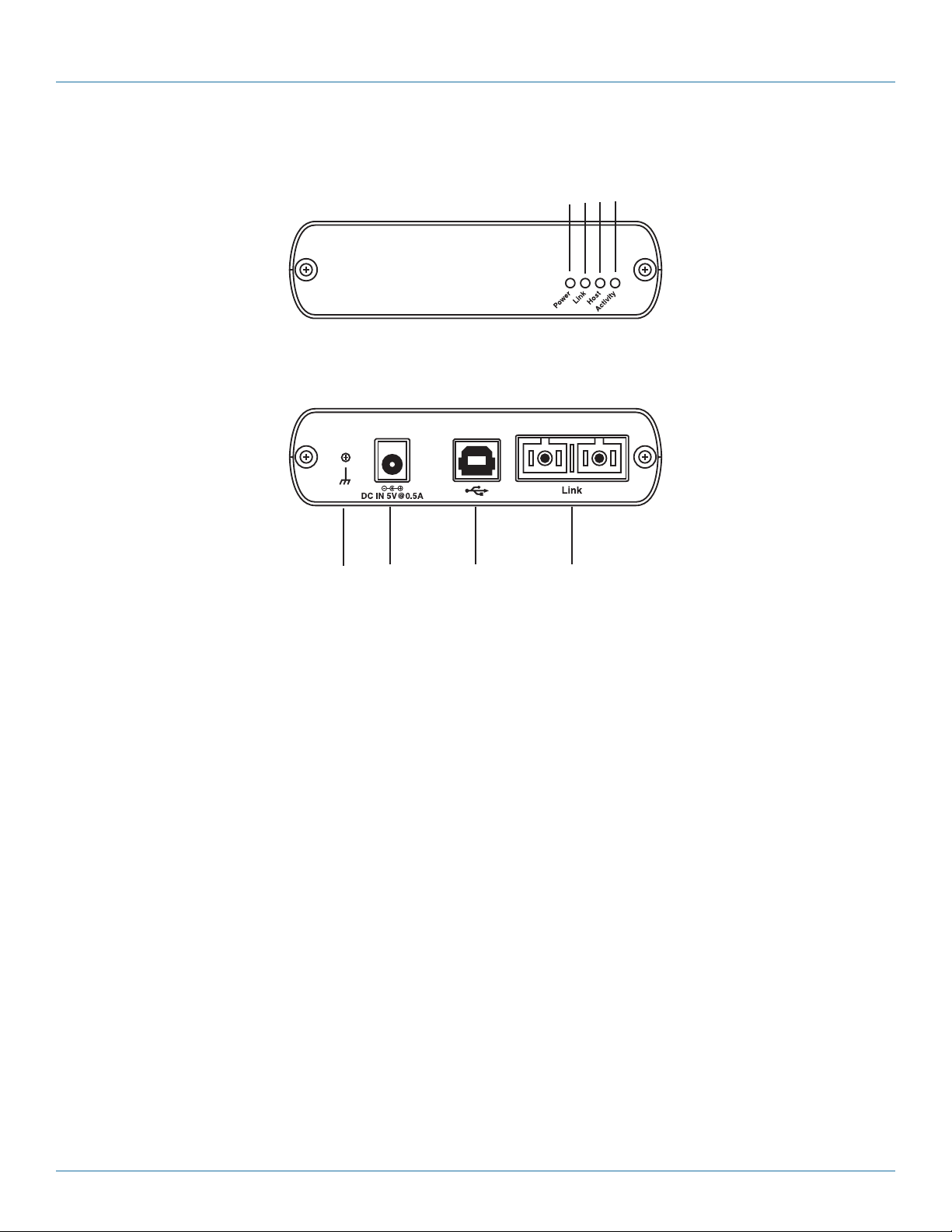

2.4.1 Local unit Front and Back Panels ......................................................................................................................... 8

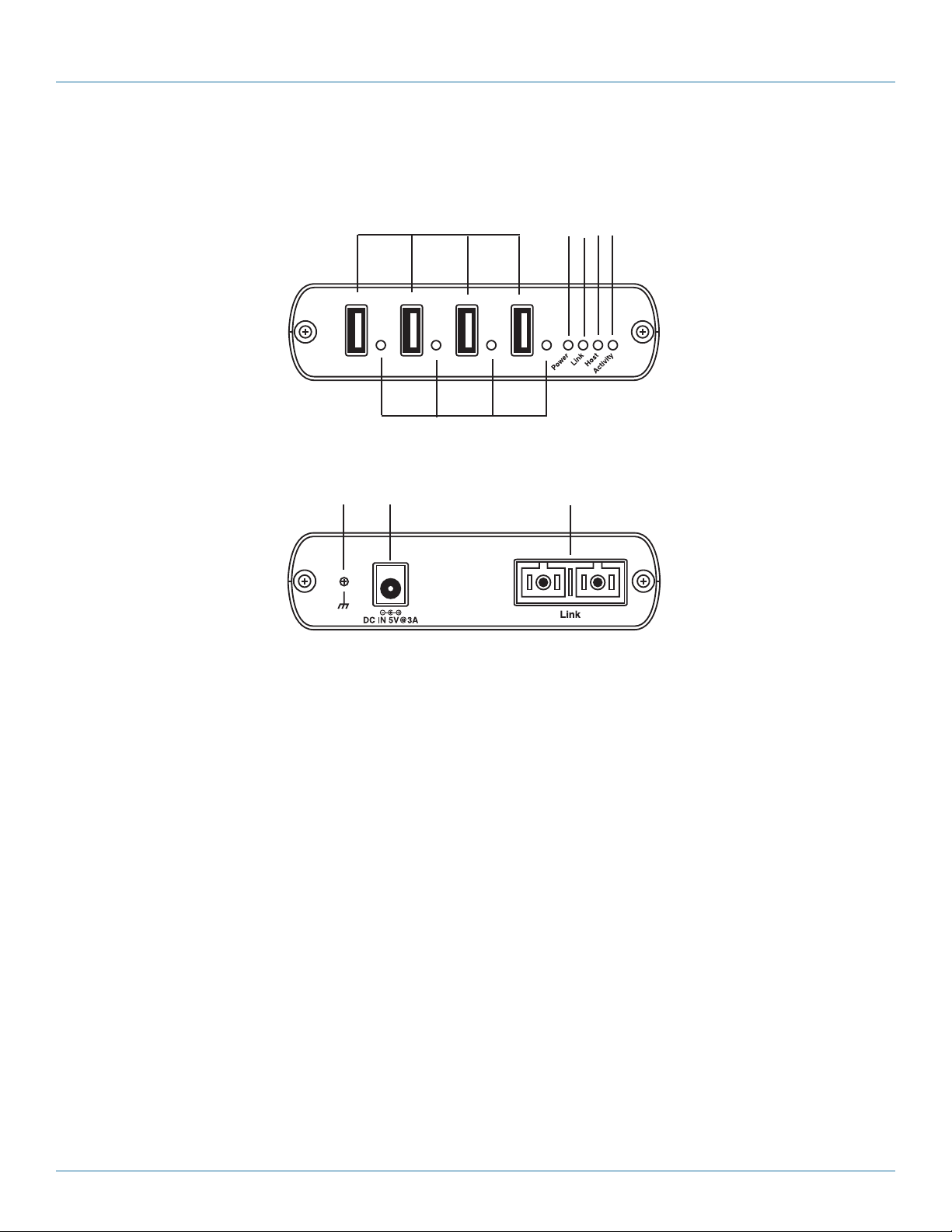

2.4.2 Remote unit Front and Back Panels ...................................................................................................................... 9

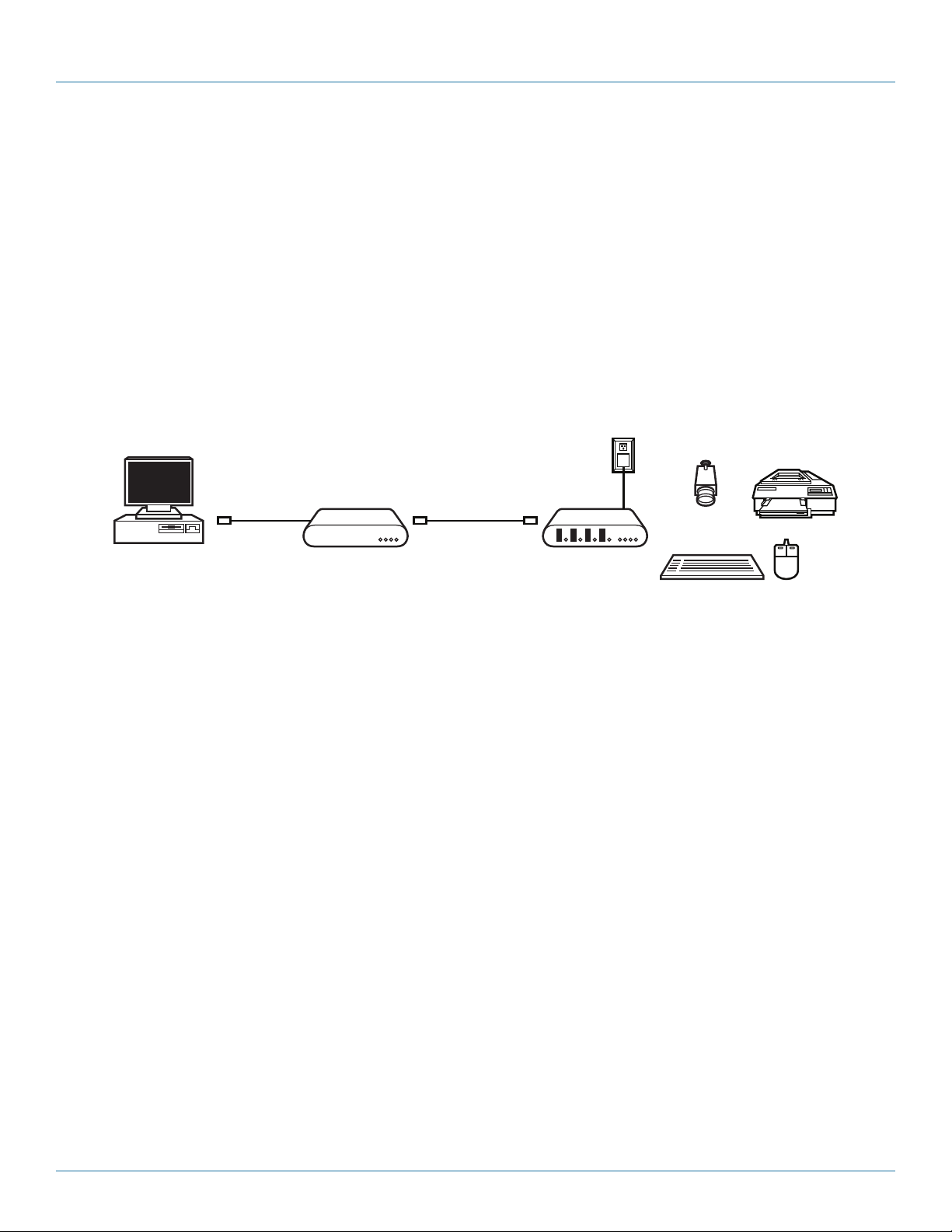

2.5 Typical Application .......................................................................................................................................................... 10
3. Installation ......................................................................................................................................................................... 11
3.1 Installing the Local unit .................................................................................................................................................... 11
3.2 Installing the Remote unit ................................................................................................................................................ 11
3.3 Connecting the Local unit to the Remote unit .................................................................................................................. 11
3.4 Checking the Installation ................................................................................................................................................. 11
3.5 Connecting a USB Device ................................................................................................................................................ 12
4. Troubleshooting ......................................................................................................................................................................... 13
4.1 Problems/Causes/Solutions .............................................................................................................................................. 13
4.2 Contacting Black Box ....................................................................................................................................................... 15
4.3 Shipping and Packaging ................................................................................................................................................... 15
5. Technical Glossary ......................................................................................................................................................................... 16
724-746-5500 | blackbox.com
Page 5
724-746-5500 | blackbox.com
4-Port Multimode Fiber Optic USB 2.0 Extender
1. Specifications
Compliance: Regulatory testing: FCC Class B, IC Class B, CE Class B;
ESD rating: EMC EN-6100-4-2 8 kV contact, 16 kV air
Distance: 1640 feet (500 m) over 50/125-µm multimode fiber cable;
902 feet (275 m) over 62.5/125-µm multimode fiber cable
Maximum USB Devices Supported: 14 USB devices or 3 USB hubs with 11 USB devices
USB Device Support: High-speed devices (480 Mbps, USB 2.0);
Full-speed devices (12 Mbps, USB 2.0 and 1.1);
Low-speed devices (1.5 Mbps, USB 2.0 and 1.1)
USB Host Support: EHCI (USB 2.0) and OHCI/UHCI (USB 1.1)
USB Hub Support: Any single chain can include up to 3 USB hubs plus one extender

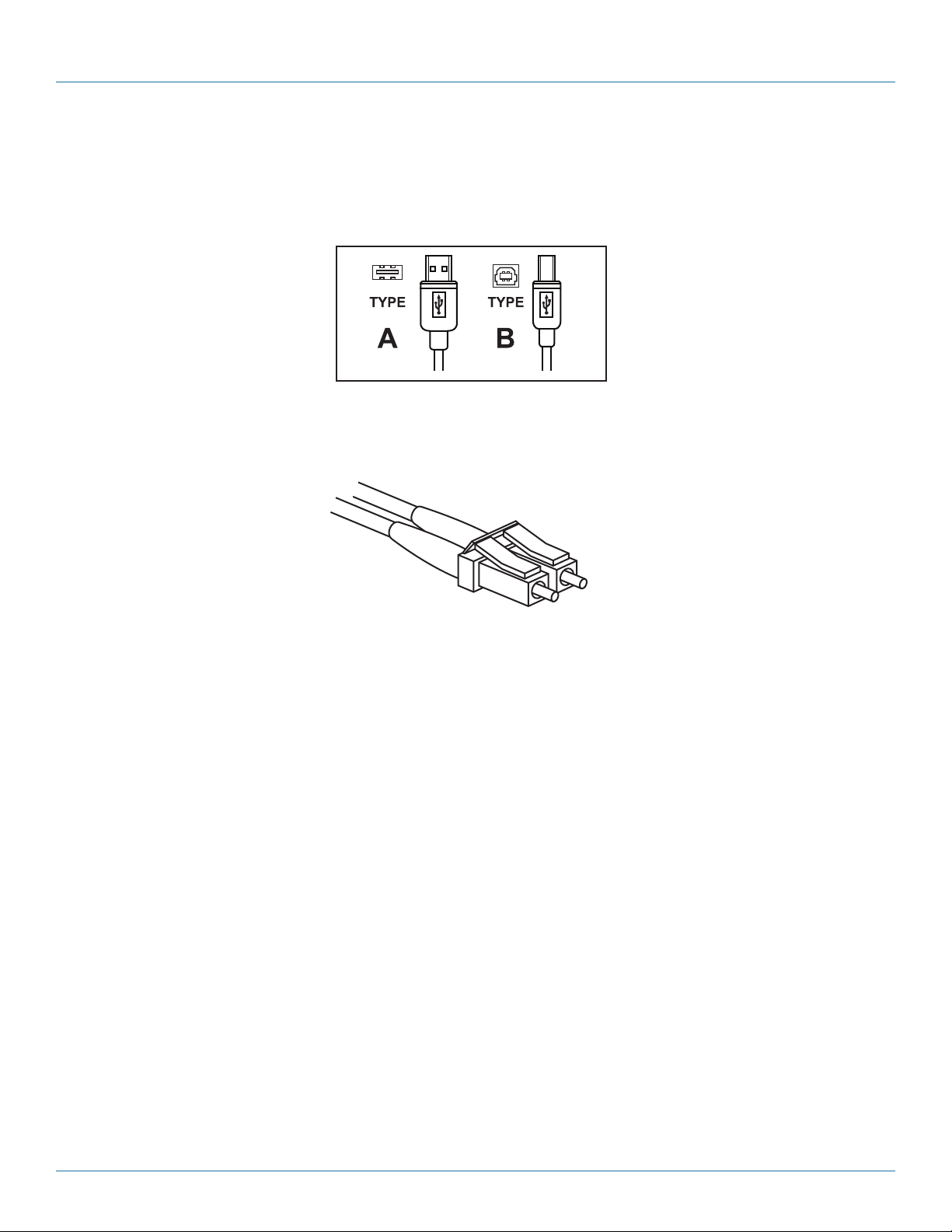

Connectors: Local unit: (1) USB Type B, (1) duplex LC;
Remote unit: (4) USB Type A, (1) duplex LC
Temperature Tolerance: Operating: 32 to 122° F (0 to 50° C);
Storage: -4 to 158° F (-20 to +70° C)
Humidity Tolerance: Operating: 20 to 80% relative humidity, non-condensing;
Storage: 10 to 90% relative humidity, non-condensing
Power: Input: 100/240 VAC, 50–60 Hz, 600 mA maximum;
Output: 5 VDC, 3 A;
AC adapter connector: 1.7-mm center positive jack
Power available to USB device at remote unit: 500 mA each port;
Power consumption: Local unit: 500 mA maximum,
Remote unit: Approximately 500 mA (no load), 2.5 A (full load)
Size: Each unit: 3.9"H x 3"W x 1"D (10 x 7.6 x 2.6 cm)
System Shipping Weight: 2 lb. (0.9 kg)
Page 6
