Artikel-Nr.: 0403471
Bez.: F-Stecker Sortiment 6,0mm, vergoldet, 10-teilig

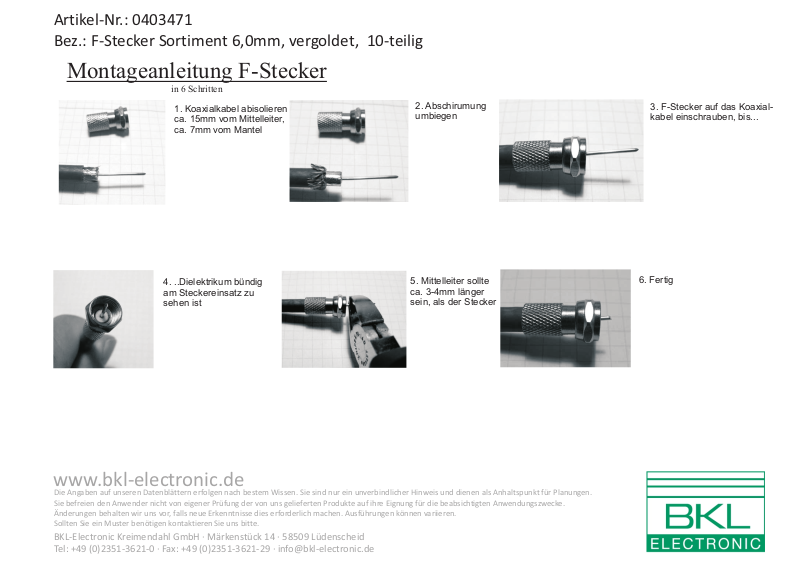

Montageanleitung F-Stecker

in 6 Schritten

1. Koaxialkabel abisolieren
ca. 15mm vom Mittelleiter,
ca. 7mm vom Mantel

4. ..Dielektrikum bündig
am Steckereinsatz zu
sehen ist

2. Abschirumung
umbiegen

5. Mittelleiter sollte
ca. 3-4mm länger
sein, als der Stecker

3. F-Stecker auf das Koaxial­kabel einschrauben, bis...

6. Fertig
