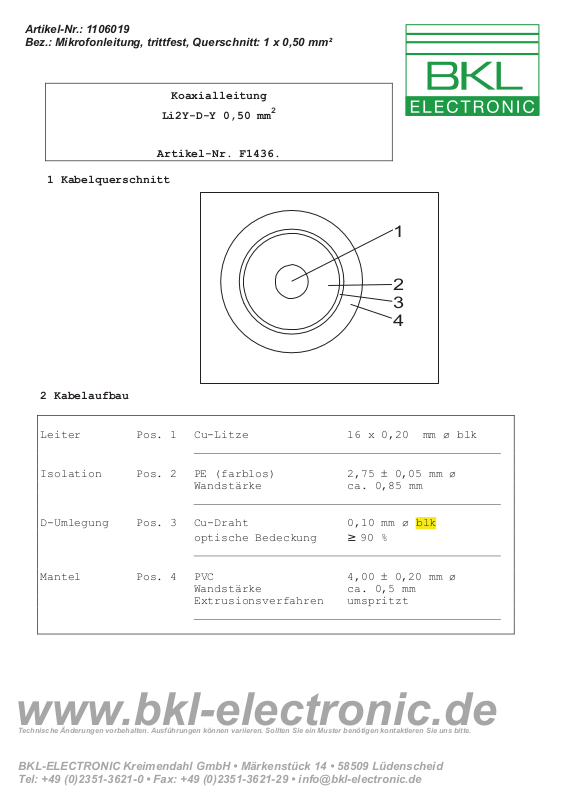

Artikel-Nr.: 1106019
Bez.: Mikrofonleitung, trittfest, Querschnitt: 1 x 0,50 mm²
Koaxialleitung
2
Li2Y-D-Y 0,50 mm
Artikel-Nr. F1436.
1 Kabelquerschnitt
1
2
3
4
2 Kabelaufbau
Leiter Pos. 1 Cu-Litze 16 x 0,20 mm ø blk
Isolation Pos. 2 PE (farblos) 2,75 ± 0,05 mm ø
Wandstärke ca. 0,85 mm
D-Umlegung Pos. 3 Cu-Draht 0,10 mm ø blk
optische Bedeckung ≥ 90 %
Mantel Pos. 4 PVC 4,00 ± 0,20 mm ø
Wandstärke ca. 0,5 mm
Extrusionsverfahren umspritzt
www.bkl-electronic.de
Technische Änderungen vorbehalten. Ausführungen können variieren. Sollten Sie ein Muster benötigen kontaktieren Sie uns bitte.
BKL-ELECTRONIC Kreimendahl GmbH • Märkenstück 14
Tel: +49 (0)2351-3621-0 • Fax: +49 (0)2351-3621-29 • [email protected]
• 58509 Lüdenscheid
Page 2
Artikel-Nr.: 1106019
Bez.: Mikrofonleitung, trittfest, Querschnitt: 1 x 0,50 mm²
Koaxialleitung
2
Li2Y-D-Y 0,50 mm
Artikel-Nr. F1436.
3 Elektrische Werte
Betriebsspannung ≤ 450 V
Prüfspannung ≥ 3000 V
Leiterwiderstand max. 39 ? /km (20°C)
Spezifischer Durchgangswiderstand ≥ 10
Rechnerische Näherungswerte *
Kapazität * ca. 121 pF/m
Wellenwiderstand/Impedanz ca. 46 ?
* Permittivitätszahl / Rel. Dielektrizitätszahl å
4 Mechanische Werte
Zulässiger Temperaturbereich - 25...+ 70°C
Leitungsgewicht ca. 26 kg/km
5 Kundenspezifische Merkmale
F1436.1 + .2 Mantelfarbe ähnlich RAL 9005 (tiefschwarz)
Aufdruck ---
16
? •cm (20°C)
= 2,3
r(PE)
