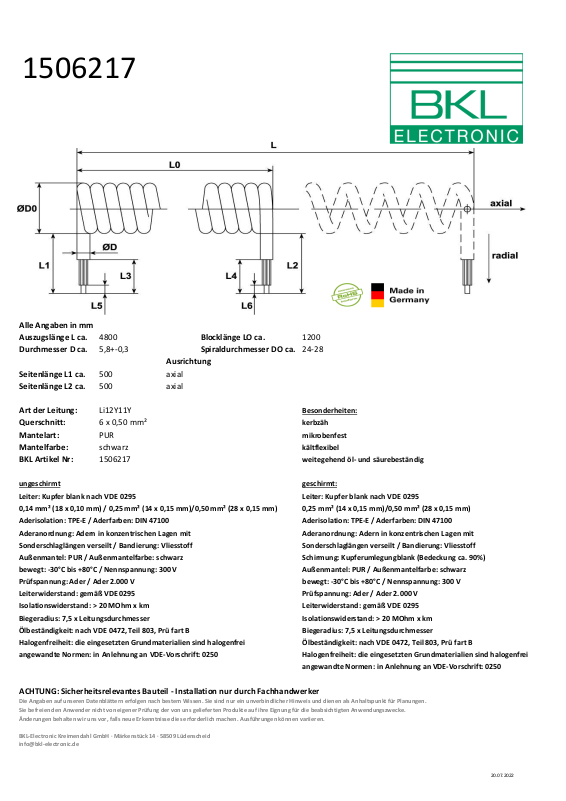

Alle Angaben in mm
Auszugslänge L ca. 4800 Blocklänge LO ca. 1200
Durchmesser D ca. 5,8+-0,3 Spiraldurchmesser DO ca. 24-28
Ausrichtung
Seitenlänge L1 ca. 500 axial
Seitenlänge L2 ca. 500 axial
Art der Leitung: Li12Y11Y Besonderheiten:
Querschnitt: 6 x 0,50 mm² kerbzäh
Mantelart: PUR mikrobenfest
Mantelfarbe: schwarz kältflexibel
BKL Artikel Nr: 1506217 weitegehend öl- und säurebeständig
ungeschirmt geschirmt:
Leiter: Kupfer blank nach VDE 0295 Leiter: Kupfer blank nach VDE 0295
0,14 mm² (18 x 0,10 mm) / 0,25 mm² (14 x 0,15 mm)/0,50 mm² (28 x 0,15 mm) 0,25 mm² (14 x 0,15 mm)/0,50 mm² (28 x 0,15 mm)
Aderisolation: TPE-E / Aderfarben: DIN 47100 Aderisolation: TPE-E / Aderfarben: DIN 47100
Aderanordnung: Adern in konzentrischen Lagen mit
Aderanordnung: Adern in konzentrischen Lagen mit
Sonderschlaglängen verseilt / Bandierung: Vliesstoff Sonderschlaglängen verseilt / Bandierung: Vliesstoff
Außenmantel: PUR / Außenmantelfarbe: schwarz Schirmung: Kupferumlegungblank (Bedeckung ca. 90%)
bewegt: -30°C bis +80°C / Nennspannung: 300 V Außenmantel: PUR / Außenmantelfarbe: schwarz
Prüfspannung: Ader / Ader 2.000 V bewegt: -30°C bis +80°C / Nennspannung: 300 V
Leiterwiderstand: gemäß VDE 0295 Prüfspannung: Ader / Ader 2.000 V
Isolationswiderstand: > 20 MOhm x km Leiterwiderstand: gemäß VDE 0295
Biegeradius: 7,5 x Leitungsdurchmesser Isolationswiderstand: > 20 MOhm x km
Ölbeständigkeit: nach VDE 0472, Teil 803, Prü fart B Biegeradius: 7,5 x Leitungsdurchmesser
Halogenfreiheit: die eingesetzten Grundmaterialien sind halogenfrei Ölbeständigkeit: nach VDE 0472, Teil 803, Prü fart B
angewandte Normen: in Anlehnung an VDE-Vorschrift: 0250 Halogenfreiheit: die eingesetzten Grundmaterialien sind halogenfrei
angewandte Normen: in Anlehnung an VDE-Vorschrift: 0250
ACHTUNG: Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
Die Angaben auf unseren Datenblättern erfolgen nach bestem Wissen. Sie sind nur ein unverbindlicher Hinweis und dienen als Anhaltspunkt für Planungen.
Sie befreien den Anwender nicht von eigener Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Anwendungszwecke.
Änderungen behalten wir uns vor, falls neue Erkenntnisse dies erforderlich machen. Ausführungen können variieren.
