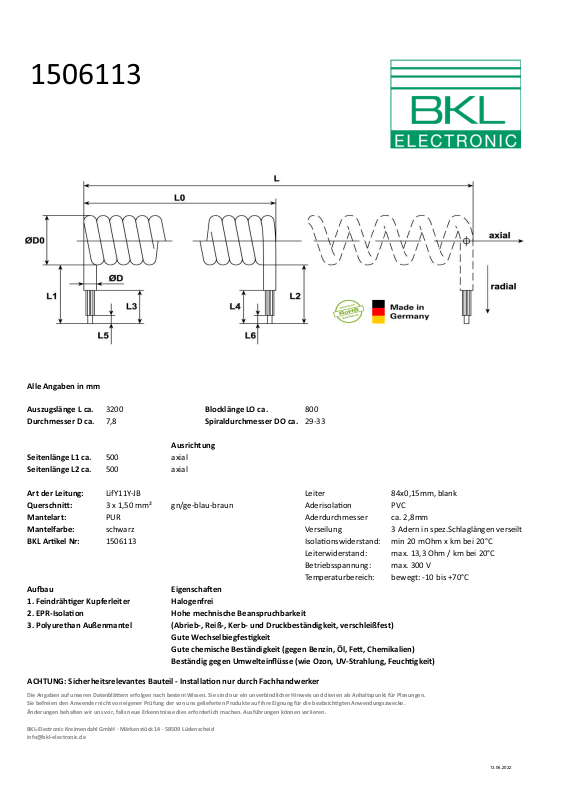

1506113
Alle Angaben in mm
Auszugslänge L ca. 3200 Blocklänge LO ca. 800
Durchmesser D ca. 7,8 Spiraldurchmesser DO ca. 29-33
Ausrichtung
Seitenlänge L1 ca. 500 axial
Seitenlänge L2 ca. 500 axial
Art der Leitung: LifY11Y-JB Leiter 84x0,15mm, blank
Querschni: 3 x 1,50 mm² gn/ge-blau-braun Aderisolaon PVC
Mantelart: PUR Aderdurchmesser ca. 2,8mm
Mantelfarbe: schwarz Verseilung 3 Adern in spez.Schlaglängen verseilt
BKL Arkel Nr: 1506113 Isolaonswiderstand: min 20 mOhm x km bei 20°C
Leiterwiderstand: max. 13,3 Ohm / km bei 20°C
Betriebsspannung: max. 300 V
Temperaturbereich: bewegt: -10 bis +70°C
Auau Eigenschaen
1. Feindrähger Kupferleiter Halogenfrei
2. EPR-Isolaon Hohe mechnische Beanspruchbarkeit
3. Polyurethan Außenmantel (Abrieb-, Reiß-, Kerb- und Druckbeständigkeit, verschleißfest)
Gute Wechselbiegfesgkeit
Gute chemische Beständigkeit (gegen Benzin, Öl, Fe, Chemikalien)
Beständig gegen Umwelteinflüsse (wie Ozon, UV-Strahlung, Feuchgkeit)
ACHTUNG: Sicherheitsrelevantes Bauteil - Installaon nur durch Fachhandwerker
Die Angaben auf unseren Datenbläern erfolgen nach bestem Wissen. Sie sind nur ein unverbindlicher Hinweis und dienen als Anhaltspunkt für Planungen.
Sie befreien den Anwender nicht von eigener Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichgten Anwendungszwecke.
Änderungen behalten wir uns vor, falls neue Erkenntnisse dies erforderlich machen. Ausführungen können variieren.
