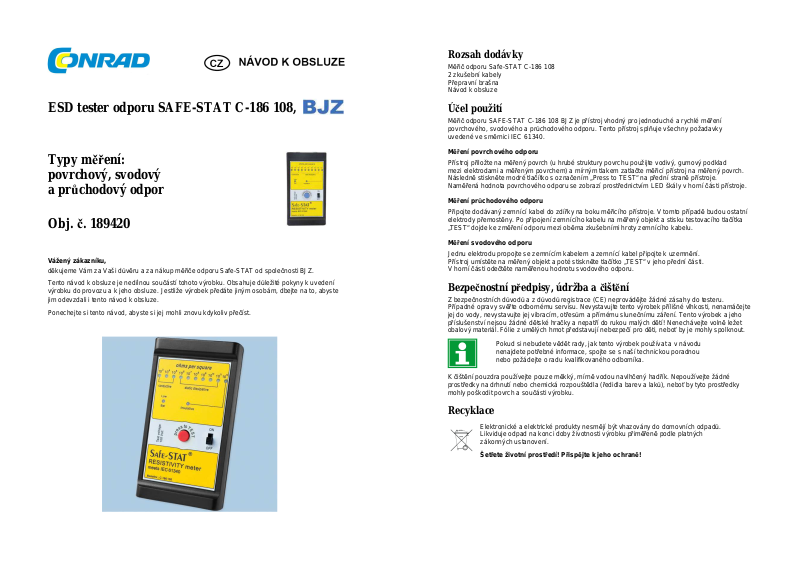

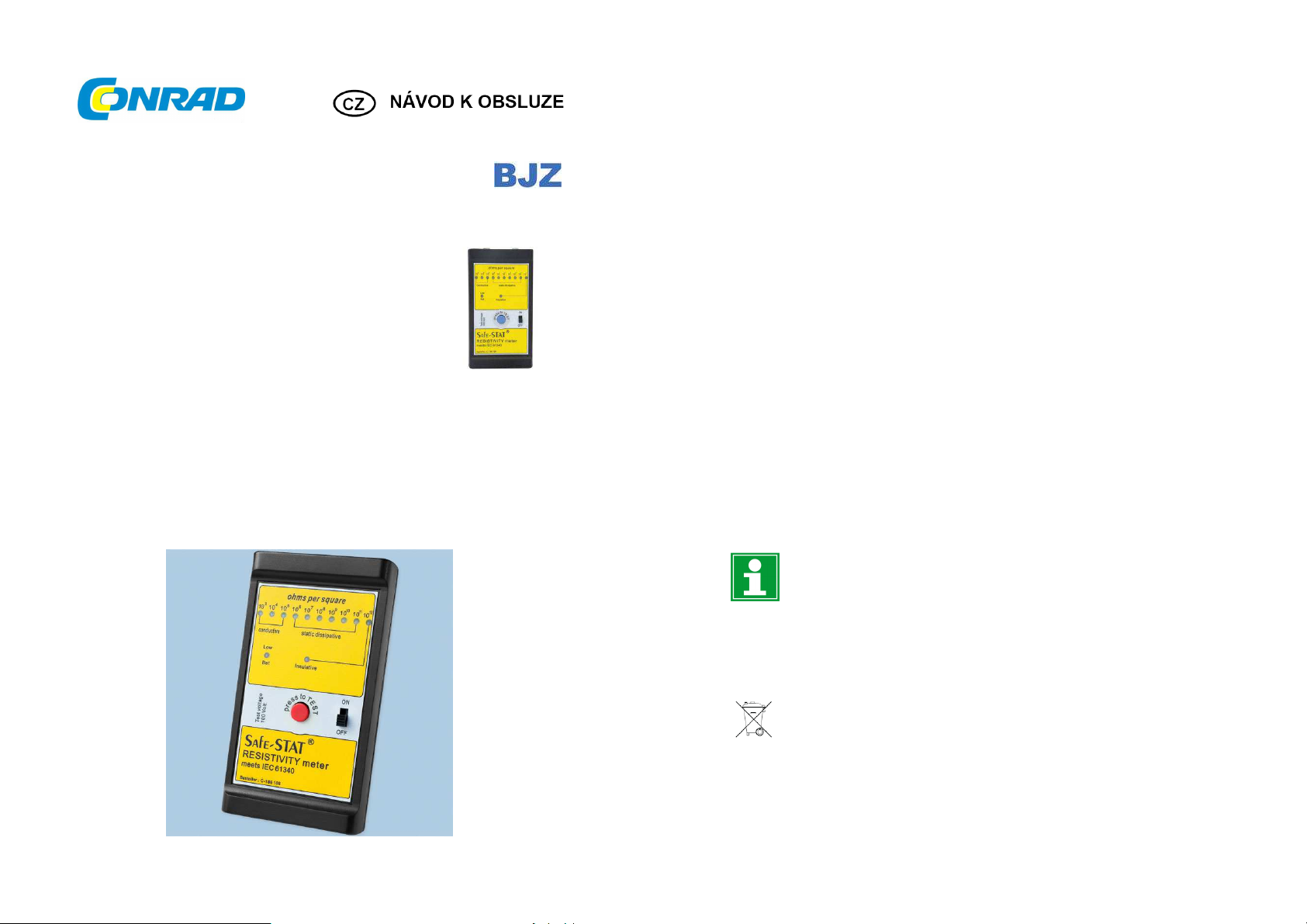

ESD tester odporu SAFE-STAT C-186 108,

Typy měření: povrchový, svodový a průchodový odpor

Obj. č. 189420

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup měřiče odporu Safe-STAT od společnosti BJZ. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení

výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

Rozsah dodávky

Měřič odporu Safe-STAT C-186 108 2 zkušební kabely Přepravní brašna Návod k obsluze

Účel použití

Měřič odporu SAFE-STAT C-186 108 BJZ je přístroj vhodný pro jednoduché a rychlé měření povrchového, svodového a průchodového odporu. Tento přístroj splňuje všechny požadavky uvedené ve směrnici IEC 61340.

Měření povrchového odporu

Přístroj přiložte na měřený povrch (u hrubé struktury povrchu použijte vodivý, gumový podklad mezi elektrodami a měřeným povrchem) a mírným tlakem zatlačte měřicí přístroj na měřený povrch. Následně stiskněte modré tlačítko s označením „Press to TEST“ na přední straně přístroje. Naměřená hodnota povrchového odporu se zobrazí prostřednictvím LED škály v horní části přístroje.

Měření průchodového odporu

Připojte dodávaný zemnící kabel do zdířky na boku měřicího přístroje. V tomto případě budou ostatní elektrody přemostěny. Po připojení zemnícího kabelu na měřený objekt a stisku testovacího tlačítka „TEST“ dojde ke změření odporu mezi oběma zkušebními hroty zemnícího kabelu.

Měření svodového odporu

Jednu elektrodu propojte se zemnícím kabelem a zemnící kabel připojte k uzemnění. Přístroj umístěte na měřený objekt a poté stiskněte tlačítko „TEST“ v jeho přední části. V horní části odečtěte naměřenou hodnotu svodového odporu.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do testeru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a součásti výrobku.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Page 2

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Technické údaje

Rozměry 130 x 70 x 30 mm Měřicí rozsah 103 – 1012 Ω Přesnost měření ± 1 dekáda Zobrazení naměřených hodnot LED stupnice Zkušební napětí 100 V Napájení Baterie 9 V DC
