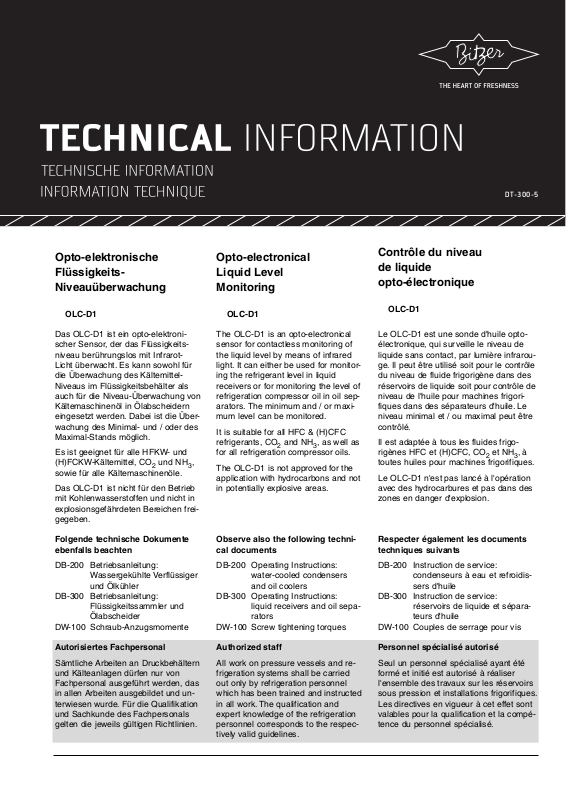

Bitzer OLC-D1 Technical Information

Opto-elektronische
Flüssigkeits ­Niveauüberwachung

OLC-D1

Das OLC-D1 ist ein opto-elektroni­scher Sensor, der das Flüssigkeits ­niveau be rüh rungslos mit Infrarot­Licht überwacht. Es kann sowohl für
die Überwachung des Kältemittel­Niveaus im Flüssigkeitsbehälter als
auch für die Niveau-Überwachung von
Kältemaschi nenöl in Ölabscheidern
eingesetzt werden. Dabei ist die Über­wachung des Minimal- und / oder des
Maxi mal-Stands möglich.

Es ist geeignet für alle HFKW- und
(H)FCKW-Kältemittel, CO

2

und NH3,

sowie für alle Kälte maschi nenöle.
Das OLC-D1 ist nicht für den Betrieb

mit Kohlenwasserstoffen und nicht in
explosionsgefährdeten Bereichen frei­gegeben.

Folgende technische Dokumente
ebenfalls beachten

DB-200 Betriebsanleitung:

Wasser ge kühlte Verflüssiger
und Ölkühler

DB-300 Betriebsanleitung:

Flüssigkeitssammler und
Ölabscheider

DW-100 Schraub-Anzugsmomente

Autorisiertes Fachpersonal

Sämtliche Arbeiten an Druckbehältern
und Kälte anlagen dürfen nur von
Fach personal ausgeführt werden, das
in allen Arbeiten ausgebildet und un ­ter wiesen wurde. Für die Qualifikation
und Sachkunde des Fachpersonals
gelten die jeweils gültigen Richtlinien.

Opto-electronical
Liquid Level
Monitoring

OLC-D1

The OLC-D1 is an opto-electronical
sensor for contactless monitoring of
the liquid level by means of infrared
light. It can either be used for monitor­ing the refrigerant level in liquid
receivers or for monitoring the level of
refrigeration compressor oil in oil sep­arators. The minimum and / or maxi­mum level can be monitored.

It is suitable for all HFC & (H)CFC
refrigerants, CO

2

and NH3, as well as

for all refrigeration compressor oils.
The OLC-D1 is not approved for the

application with hydrocarbons and not
in potentially explosive areas.

Observe also the following techni­cal documents

DB-200 Operating Instructions:

water-cooled condensers
and oil coolers

DB-300 Operating Instructions:

liquid receivers and oil sepa­rators

DW-100 Screw tightening torques

Authorized staff

All work on pressure vessels and re ­frigeration systems shall be carried
out only by refrigeration personnel
which has been trained and instructed
in all work. The qualification and
expert knowledge of the refrigeration
personnel corresponds to the respec­tively valid guidelines.

Contrôle du niveau
de liquide
opto-électronique

OLC-D1

Le OLC-D1 est une sonde d'huile opto­électronique, qui surveille le niveau de
liquide sans contact, par lumière infrarou­ge. Il peut être utilisé soit pour le contrôle
du niveau de fluide frigorigène dans des
réservoirs de liquide soit pour contrôle de
niveau de l'huile pour machines frigori­fiques dans des séparateurs d'huile. Le
niveau minimal et / ou maximal peut être
contrôlé.

Il est adaptée à tous les fluides frigo­rigènes HFC et (H)CFC, CO

2

et NH3,à

toutes huiles pour machines frigorifiques.
Le OLC-D1 n'est pas lancé à l'opération

avec des hydrocarbures et pas dans des
zones en danger d'explosion.

Respecter également les documents
techniques suivants

DB-200 Instruction de service:

condenseurs à eau et refroidis­sers d'huile

DB-300 Instruction de service:

réservoirs de liquide et sépara­teurs d'huile

DW-100 Couples de serrage pour vis

Personnel spécialisé autorisé

Seul un personnel spécialisé ayant été
formé et initié est autorisé à réaliser
l'ensemble des travaux sur les réservoirs
sous pression et installations frigorifiques.
Les directives en vigueur à cet effet sont
valables pour la qualification et la compé­tence du personnel spécialisé.

DT-300-5

DT-300-52

1 Safety

This Technical Information describes
the function, mounting and operation
of the opto-electrical liquid level moni­toring OLD-D1 in BITZER pressure
vessels.

Retain this Technical Information dur­ing the entire lifetime of the pressure
vessel.

Residual hazards

Certain residual hazards from the
pressure vessel are unavoidable.

All persons working on these units
must therefore read this Technical
Information carefully!

All of the following have validity:

• generally acknowledged safety
standards,

• EU directives,

• Standards (e. g. EN 378) and
national as well as local regulations
(e. g. for Germany rules for the pre­vention of accidents BGV D4 and
German Federal Water Act WHG).

Safety references

are instructions intended to prevent
hazards.

Safety references must be stringently
observed!

Attention!

Instructions on preventing possi­ble damage to equipment.

Caution!

Instructions on preventing a pos­sible minor hazard to persons.

Warning!

Instructions on preventing a pos­sible severe hazard to persons.

Danger!

Instructions on preventing an
immediate risk of severe hazard
to persons.

!

!

!

1 Sécurité

Cette information technique décrit la fonc­tion, le montage et le fonctionnement du
contrôle de niveau de liquide opto-élec­tronique OLC-D1 dans des réservoirs
sous pression.

Garder cette information technique pen­dant toute la durée de service du réser­voir sous pression.

Dangers résiduels

Le réservoir sous pression peut être la
source de dangers résiduels inévitables.

Par conséquent, chaque personne qui
travaille sur cet appareil doit lire attentive­ment cette information technique !

A prendre en considération:

• les règles de sécurité généralement
reconnues,

• les directives de l'UE,

• les normes (par ex. EN 378) et pres­criptions nationales ainsi que locales
(par ex. pour l'Allemagne les prescrip­tions à la prévoyance contre les
accidents BGV D4 et la loi relative au
régime des eaux WHG).

Les indications de sécurité

sont des instructions pour éviter les
mises en danger.

Respecter scrupuleusement les indica­tions de sécurité!

Attention !

Instruction pour éviter une possible
mise en danger d'appareils.

Prudence !

Instruction pour éviter une possible
mise en danger bénigne de per­sonnes.

Avertissement !

Instruction pour éviter une possible
mise en danger grave de per­sonnes.

Danger !

Instruction pour une imminente mise
en danger grave de personnes.

!

!

!

1 Sicherheit

Diese Technische Information be ­schreibt die Funktion, Einbau und
Betrieb der opto-elektronischen
Flüssigkeits-Überwachung OLC-D1
in BITZER-Druckbehältern.

Diese Technische Information wäh ­rend der gesamten Druckbehälter­Lebensdauer aufbewahren.

Restgefahren

Vom Druckbehälter können unver­meidbare Restgefahren ausgehen.

Jede Person, die an diesem Gerät
arbeitet, muss deshalb diese Tech ­nische Information sorgfältig lesen!

Es gelten zwingend:

• die allgemein anerkannten Sicher ­heitsregeln,

• die EU-Richtlinien,

• Normen (z. B. EN 378) und natio­nale sowie lokale Vorschriften (für
Deutschland z. B. Unfallverhütungs ­vorschrift BGV D4 und Wasser ­haus haltsgesetz WHG).

Sicherheitshinweise

sind Anweisungen um Gefährdungen
zu vermeiden.

Sicherheitshinweise genauestens ein­halten!

Achtung!

Anweisung um eine mögliche
Gefähr dung von Geräten zu ver­meiden.

Vorsicht!

Anweisung um eine mögliche
minderschwere Gefähr dung von
Perso nen zu vermeiden.

Warnung!

Anweisung um eine mögliche
schwere Gefährdung von
Personen zu vermeiden.

Gefahr!

Anweisung um eine unmittelbare
schwere Gefährdung von
Personen zu vermeiden.

!

!

!

DT-300-5 3

Allgemeine Sicherheitshinweise

Warnung!

Der Druckbehälter ist im Auslie fe ­rungs zustand mit Schutzgas ge ­füllt (Überdruck ca. 0,5 .. 1 bar)

.
Bei unsachgemäßer Handha ­bung sind Verletzungen von
Haut und Augen möglich.
Bei Arbeiten am Druckbehälter
Schutz brille tragen!
Anschlüsse nicht öffnen, bevor
Überdruck abgelassen ist.

Bei Arbeiten am Druckbehälter nach­dem die Anlage in Betrieb genommen
wurde:

Warnung!

Druckbehälter kann unter Druck
stehen!
Schwere Verletzungen möglich.
Druckbehälter auf drucklosen
Zu stand bringen!
Schutzbrille tragen!

Nach Montage der Prisma-Einheit des
OLC-D1:

Gefahr!

Schwere Verletzungen oder Tod
möglich.
Falsche Montage kann zum
Herausschießen der Prisma­Einheit führen.
Vor Inbetriebnahme des umge­bauten Druckbehälters eine
Druck festigkeitsprüfung durch­führen!

!

!

General safety references

Warning!

The pressure vessel is under
pressure with a holding charge
to a pressure of 0.5 to 1 bar

above atmospheric pressure.

Incorrect handling may cause
injury to skin and eyes.
Wear safety goggles while work­ing on pressure vessel.
Do not open connections before
pressure has been removed.

For any working at the pressure ves­sel after system has been commis­sioned:

Warning!

Pressure vessel can be under
pressure!
Severe injuries possible.
Release pressure from pressure
vessel!
Wear safety goggles!

After mounting of the prism unit of
OLC-D1:

Danger!

Danger of serious injury or
death!
Incorrect mounting may cause
the prism unit to shoot out.
Before commissioning of the
modified pressure vessel run a
strength pressure test!

!

!

Indications de sécurité générales

Avertissement !

A la livrai son, le réservoir sous pres­sion est rem pli d’un gaz de pro tec ­tion et est en sur pres sion (envi ron
0,5 .. 1 bar).
Des blessures à la peau et aux yeux
sont possibles en cas de manie­ment inapproprié.
Lors de travaux sur le réservoir,
porter des lunettes de protection !
Ne pas ouvrir les raccords avant
d'avoir évacué la surpression.

Pour des travaux au réservoir sous pres­sion après l'installation a été mise en ser­vice:

Avertissement !

Le réservoir sous pression peut-être
sous pression !
Graves blessures possibles.
Retirer la pression sur le réservoir
sous pression !
Porter des lunettes de protection !

Après le montage de l'unité prisme du
OLC-D1:

Danger !

Risque des blessures graves ou de
la mort!
Des erreurs de montage peuvent
entraîner une éjection de l'unité
prisme.
Vérifier un essai de pression de
résistance avant la mise en service
du réservoir sous pression modifié !

!

!

4

2 Design

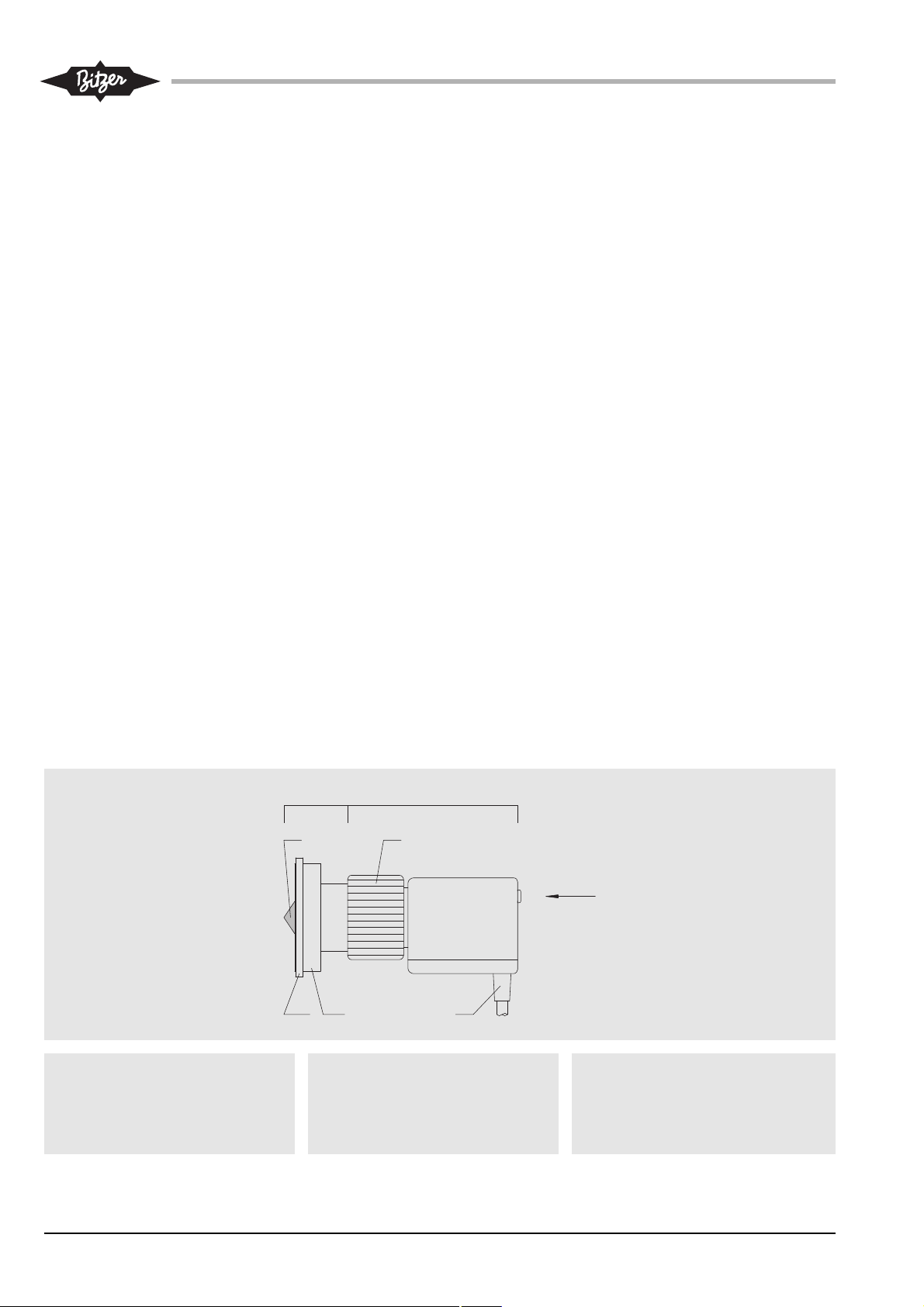

The monitoring device consists of
two parts: an opto-electronic unit and
a prism unit (see figure 1).

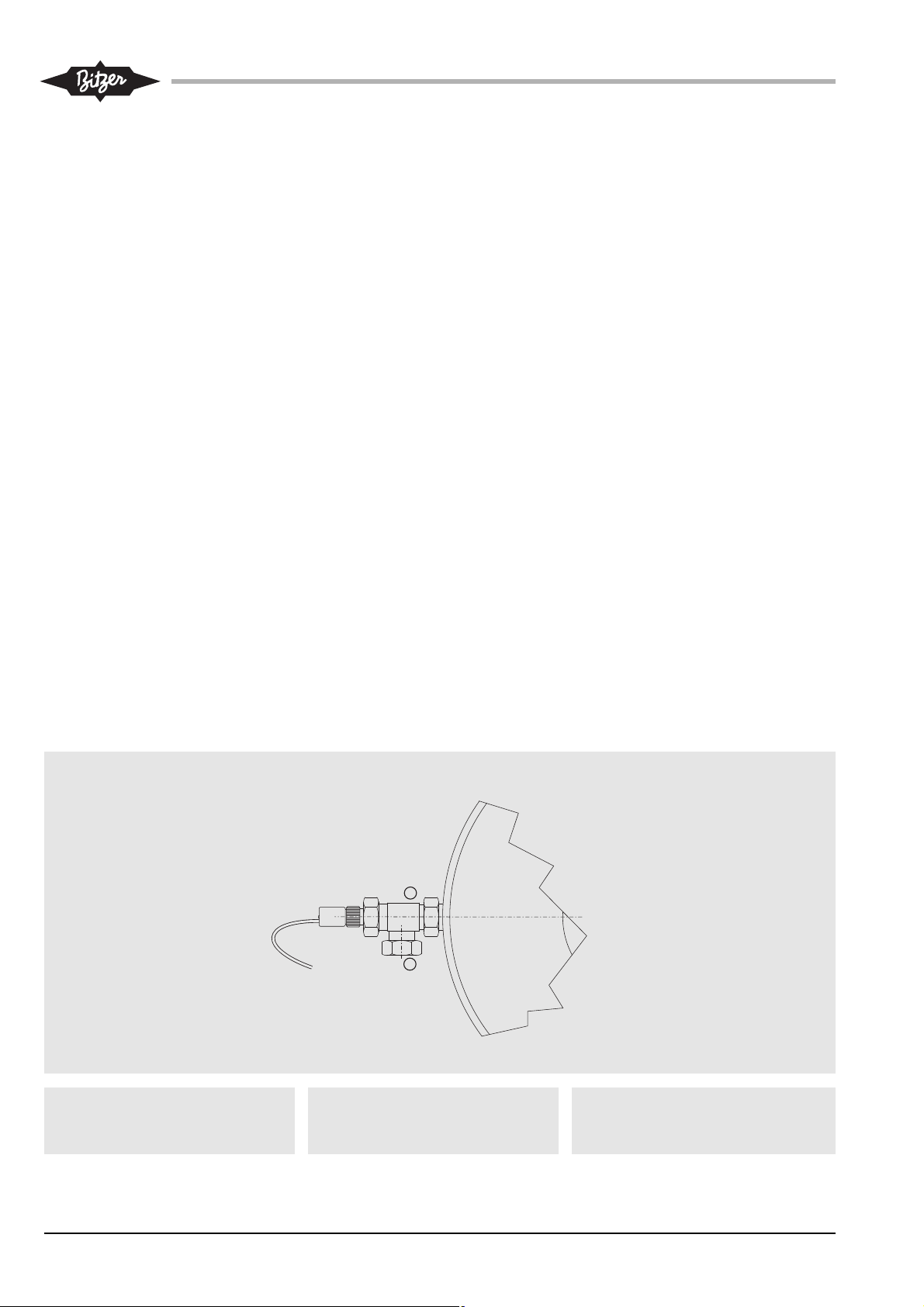

• The prism unit is mounted directly
into the receiver or oil separator
instead of the sight glass.

• The opto-electronic unit is not in
direct contact with the refrigerant
cir cuit. It is screwed into the prism
unit and integrated into the control
circuit of the plant. An external con­trol module is not required.

3 Functions

3.1 Monitoring of the minimum or

maximum level

The OLC-D1 can monitor both the
minimum and the maximum level,
depending on its incorporation into
the safety chain.

3.2 Ready-to-operate

As soon a voltage is impressed on the
OLC-D1, the level monitoring is
active.

2 Construction

Le dispositif de contrôle se compose de
deux pièces: une unité opto-électronique
et une unité prisme (voir figure 1).

• L'unité prisme est montée directement
dans le réservoir ou séparateur d’huile
en lieu du voyant.

• L'unité opto-électronique n'est pas en
contact avec le cir cuit de fluide frigo­rigène. Elle est vissée sur l'unité pris­me et intégrée dans la logique de com­mande de l'installation. Un module de
commande extérieur n'est pas néces­saire.

3 Fonctionnement

3.1 Contrôle du niveau minimal ou

maximal

Le OLC-D1 peut contrôler soit le niveau
minimal soit le niveau maximal, dépen­dant de l'intégration dans la chaîne de
sécurité.

3.2 Prêt à fonctionner

Dès l'OLC-D1 est sous tension, le contrô­le du niveau devient actif.

2 Aufbau

Das Überwachungsgerät besteht aus
zwei Tei len: einer opto-elektronischen
Einheit und einer Prisma-Einheit
(siehe Abbildung 1).

• Die Prisma-Einheit wird direkt in
den Sammler oder Ölabscheider an
Stelle des Schau glases montiert.

• Die opto-elektronische Einheit steht
nicht in direkter Verbin dung mit
dem Kältemittel-Kreislauf. Sie wird
in die Prisma-Einheit eingeschraubt
und in die Steuerungslogik der
Anlage integriert. Ein externes
Steuer gerät ist nicht erforderlich.

3 Funktionen

3.1 Überwachung des Minimal-

oder Maximalstands

Das OLC-D1 kann sowohl den Mini ­mal- wie auch den Maximalstand
überwachen, je nach Einbettung in die
Sicherheitskette.

3.2 Betriebsbereit

Sobald Spannung am OLC-D1 an liegt
ist die Niveau-Überwachung aktiv.

DT-300-5

2

L E D

4

1

5

3

Ø 4 2 Ø 3 8

1 Prisma-Einheit
2 Glas-Kegel
3 Opto-elektronische Einheit
4 Anschlusskabel
5 Schraubkappe

1 Prism unit
2 Glass cone
3 Opto-electronic unit
4 Connecting cable
5 Screwing cap

1 Unité prisme
2 Cône en verre
3 Unité opto-électronique
4 Câble de raccordement
5 Chapeau à visser

Abb. 1 Abmessungen und Aufbau Fig. 1 Dimensions and design Fig. 1 Dimensions et construction

5

3.3 Minimalstands­Überwachung

Das OLC-D1 löst aus, wenn das Glas ­prisma länger als 5 s aus der Flüssig ­keit herausragt. Der Strom zwischen
grau (gelb) / orange wird unterbrochen
und der Alarmkon takt grau (gelb) /
rosa (rot) ist geschlossen. Gleich zeitig
leuch tet die rote LED auf der Stirn ­seite der opto-elektronischen Einheit.

5 s nach Anstieg der Flüssig keit über
das Niveau des Glas prismas schaltet
das OLC-D1 wieder ein.

3.4 Maximalstands­Überwachung

In diesem Fall leuchtet die rote LED
wenn das Glasprisma nicht in die
Flüssigkeit ragt. Gleichzeitig ist der
Stromkreis zwischen grau (gelb) /
rosa (rot) ge schlos sen und der
Alarmkon takt grau (gelb) / orange ist
unterbrochen.

Steigt das Flüssig keitsniveau über
das Niveau des Glasprismas länger
als 5 s, löst das OLC-D1 aus. Die
LED erlischt und der Kon takt grau
(gelb) / orange wird ge schlossen wäh ­rend grau (gelb) / rosa (rot) unterbro­chen wird.

3.3 Monitoring of the minimum
level

The OLC-D1 switches off if the prism
sticks out of the liquid for more than
5 s. The circuit between grey (yellow) /
orange is opened, whereas the alarm
contact grey (yellow) / pink (red) is
closed. Simultaneously, the red LED
at the face side of the opto-electonic
unit lights up.

5 s after the liquid has exceeded the
level of the glass prism the OLC1-D1
switches on again.

3.4 Monitoring of the maximum
level

With this case the red LED lights up if
the glass prism is not in touch with
the liquid. Simulaneously, the circuit
grey (yellow) / pink (red) is closed and
the alarm contact grey (yellow) /
orange is opened.

If the liquid level exceeds the level of
the glass prism for more than 5 s, the
OLC-D1 switches off. The LED extin­guishes and the contact grey (yellow)/
orange is closed, whereas grey (yel­low) / pink (red) is opened.

3.3 Contrôle du niveau
minimal

L'OLC-D1 déclenche lorsque le prisme
de verre sort du liquide pendant plus de
5 secondes. Le circuit entre gris (jaune) /
orange est coupé et le contact d'alarme
gris (jaune) / rose (rouge) est fermé. La
LED rouge se trouvant sur le côté frontal
de l'unité opto-électronique s'allume en
même temps.

L'OLC-D1 réenclence 5 secondes après
la montée du liquide au-dessus du niveau
du prisme de verre.

3.4 Contrôle du niveau
maximal

Dans ce cas la LED rouge s'allume lors ­que le prisme de verre n'entre pas dans
le liquide. En même temps, le circuit entre
gris (jaune) / rose (rouge) est fermé et le
contact d'alarme gris (jaune) / orange est
coupé.

Si le niveau du liquide dépasse le niveau
du prisme de verre pendant plus de 5
secondes, l'OLC-D1 déclenche. La LED
s'éteint et le contact gris (jaune) / orange
se ferme pendant que gris (jaune) / rose
(rouge) s'ouvre.

DT-300-5

6 DT-300-5

3.5 Visuelle Öl stands-Überwachung
bei montiertem OLC-D1

Wenn das OLC-D1 an Stelle des
Schauglases montiert ist, kann der
Ölstand nur noch eingeschränkt visu­ell überwacht werden. In diesem Fall:

• Stromkreis des OLC-D1 unterbre-

chen.

• Opto-elektronische Einheit

abschrauben.

• Mit einer gebündelten Lichtquelle

(Taschenlampe) nahezu senkrecht
in die Prisma-Einheit leuchten:

- Wenn das Prisma dunkel bleibt,
ist es mit Öl bedeckt.

- Wenn das Prisma hell erscheint,
ist es nicht mit Öl bedeckt.

• Opto-elektronische Einheit montie­ren und Stromkreis wieder
schließen.

Zusätzliches Schauglas

Wenn das Ölniveau zusätzlich zur
opto-elektronischen Überwachung
über ein Schauglas geprüft werden
soll, muss an Stelle des Schauglases
zunächst ein Rota lock-T-Stück mon­tiert werden. Dieses T-Stück steht als
Ersatzteil 365 433 56 zur Verfügung.

Position von OLC-D1 und Schau glas
am T-Stück siehe Abbildung 2.

3.5 Visual oil level monitoring with
mounted OLC-D1

If the OLC-D1 is mounted in place of
the sight glass, the oil level can only
be partly visually monitored. In this
case:

• Open the circuit of OLC-D1.

• Unscrew opto-electronic unit.

• Point a source of coherent light

(flashlight) almost vertically into the
prism unit:

- If the prism looks dark, it is cov­ered with oil.

- If the prismlooks clear, it is not
covered with oil.

• Mount opto-electronic unit and
close the circuit.

Additional sight glass

If the oil level should be mounted via
a sight glass (in addition to the opto­electronical monitoring), a Rotalock
T-joint must be mounted in place of
the sight glass. This T-joint is available
as spare part 365 433 56.

Position of OLC-D1 and sight glass at
the T-joint see figure 2.

3.5 Contrôle visuel du niveau d'huile
avec OLC-D1 monté

Si le OLC-D1 est monté à la place du
voyant, un contrôle visuel du niveau d'hui­le n'est possible que de manière restrein­te. Dans ce cas:

• Couper le circuit du OLC-D1.

• Devisser l'unité opto-électronique.

• Utiliser une source lumineuse concen-

trée (torche électrique) et l'orienter ver­ticalement sur l'unité prisme:

- Lorsque le prisme a un aspect
sombre, il est complètement couvert
de l'huile.

- Lorsque le prisme a un aspect clair, il
n'est pas couvert de l'huile.

• Monter l'unité opto-électronique et fer­mer le circuit.

Voyant additionnel

Si le niveau d'huile doit être contrôlé par
l'intermédiaire d'un voyant (en plus du
contrôle opto-électronique), un raccord en
T Rotalock doit être monté d'abord à la
place du voyant. Ce raccord en T est
disponible comme pièce détachée
365 433 56.

Position du OLC-D1 et du voyant sur le
raccord en T voir figure 2.

2

1

 Schauglas
 Rotalock-T-Stück (365 433 56)

 Sight glass
 Rotalock T-joint (365 433 56)

 Voyant
 Raccord en T Rotalock (365 433 56)

Abb. 2 Montage von OLC-D1 und Schau -

glas an einer Schauglas-Position

Fig. 2 Mounting of OLC-D1 and sight

glass at one sight glass position

Fig. 2 Montage d'OLC-D1 et voyant à la place

d'une position du voyant

Ansicht von oben
Top view
Vue de dessus

7DT-300-5

4 Montage

Die Prisma-Einheit des OLC-D1 wird
an Stelle eines Schauglases montiert.

Prisma-Einheit vorzugsweise montie­ren, bevor der Druckbehälter (Flüssig ­keitssammler oder Ölabscheider) in
die Anlage eingebaut wird.

Warnung!

Flüssig keitssammler oder Ölab­scheider steht unter Druck!
Schwere Verletzungen möglich.
Flüssig keitssammler oder Ölab­scheider auf drucklosen Zu stand
bringen!
Schutzbrille tragen!

• Schauglas entfernen.

• Gewin de loch sorgfältig reinigen.

• Glaskegel der Prisma-Einheit innen
und außen auf Sauberkeit prüfen
und ggf. reinigen.

• Prisma-Einheit mit Dich tung in das
Gehäuse einschrauben. Anzugs ­moment 150 Nm.

Gefahr!

Schwere Verletzungen oder Tod!
Falsche Montage kann zum
Herausschießen der Prisma­Einheit führen.
Vor Inbetriebnahme des umge­bauten Druckbehälters eine
Druck festigkeitsprüfung durch­führen!

• Prüfdruck siehe dem Druckbehälter
mitgelieferte Bescheinigung über
die Schluss- und Druckprüfung
(vgl. EU-Druckgeräterichtlinie
97/23/EG Anhang I Abschnitt 7.4).

• Druckbehälter auf Kältemittel­Dichtheit prüfen.

• Opto-elektronische Einheit sorgfäl­tig in die Prisma-Einheit bis zum
Anschlag einschieben und
Schraub kappe von Hand fest
anziehen.

Achtung!

Ausfall des Schutzgeräts mög­lich!
Unmittelbar vor dem Einschrau ­ben der opto-elektronischen
Einheit sicherstellen, dass die
Prisma-Einheit trocken ist!
Kondenswasser sorgfältig entfer­nen!

!

!

!

4 Mounting

The prism unit of OLC-D1 is mounted
instead of a sight glass.

Mount the prism unit best before the
pressure vessel (liquid receiver or oil
separator) is installed.

Warning!

Liquid receiver or oil separator is
under pressure!
Serious injuries are possible.
Release pressure from liquid
receiver or oil separator!
Wear safety goggles!

• Remove sight glass.

• Clean the threaded hole carefully.

• Check if glass cone of prism unit is
clean on inside and outside and
clean if necessary.

• Fit the prism unit with gasket into
the housing. Tightening torque
150 Nm.

Danger!

Danger of serious injury or
death!
Incorrect mounting may cause
the prism unit to shoot out.
Before commissioning of the
modified pressure vessel run a
strength pressure test!

• Test pressure see certificate for the
final inspection and proof test en ­closed with the pressure vessel
(see also EU Pressure Equipment
Directive 97/23/EC Annex I section

7.4).

• Check pressure vessel for refriger­ant tightness.

• Slide the opto-electronic unit care­fully into the prism to the stop and
firmly tighten the screwing cap
manually.

Attention!

Possible failure of protection
device!
Immediately before screwing in
the opto-electronic unit, ensure
that the prism is dry!
Remove condensing water care­fully!

!

!

!

4 Montage

L'unité prisme du OLC-D1 est monté en
lieu du voyant.

Monter de préférence le'unité prisme,
avant que le réservoir sous pression
(réservoir de liquide ou séparateur d'huile)
soit incorporé dans l'installation frigorifique.

Avertissement !

Réservoir de liquide ou séparateur
d'huile est sous pression !
Des graves blessures sont possibles.
Retirer la pression sur le réservoir
de liquide ou le séparateur d'huile !
Porter des lunettes de protection !

• Enlever le voyant.

• Nettoyer le trou taraudé soigneuse­ment.

• Vérifier la propreté du cône en verre
de l'unité prisme à l'intérieur et à l'exté­rieur et le nettoyer, si nécessaire.

• Visser l'unité prisme avec joint dans le
corps. Couple de serrage 150 Nm.

Danger !

Risque des blessures graves ou de
la mort!
Des erreurs de montage peuvent
entraîner une éjection de l'unité
prisme.
Vérifier un essai de pression de
résistance avant la mise en service
du réservoir sous pression modifié !

• Pression de contrôle voir "certificate
for the final inspection and proof test"
livré avec le réservoir sous pression
(voir aussi directive équipements sous
pression 97/23/CE Annexe I para­graphe 7.4).

• Vérifier l'étanchéité de fluide frigorigè­ne du réservoir sous pression.

• Glisser l'unité opto-électronique soi­gneusement dans l'unité prisme jus­qu'à la butée et serrer fermement le
bouchon fileté, à la main.

Attention !

Défaillance du dispositif de protec­tion possible !
Immédiatement avant de serrer lavis
de l'unité opto-électronique, il faut
garantir que l'unité prisme soit
sèche !
Enlever soigneusement l'eau de
condensation !

!

!

!

8

Attention!

Moisture ingress may destroy
the protection device!
Ensure that the cable connection
always points downwards!

• The OLC-D1 locks out if the opto­electronic unit is not installed com­pletely. In this case the red LED at
the OLC-D1 flashes.

5 Technical data

!

!

Attention !

Destruction du dispositif de protec­tion possible par introduction
d'humidité !
S'assurer que le raccordement de
câble est toujours dirigé vers le
bas !

• Le OLC-D1 se verrouille, si l'unité
optoélectronique n'est pas montée
complètement. En ce cas la LED rouge
au OLC-D1 clignotée.

5 Données tech ni ques

!

!

Achtung!

Zerstörung des Schutzgeräts
durch eintretende Feuchtigkeit
möglich!
Sicherstellen, dass der Kabel ­anschluss immer nach unten
weist!

• Das OLC-D1 verriegelt, wenn die
opto-elektronische Einheit nicht
vollständig montiert ist. Die rote
LED am OLC-D1 blinkt in diesem
Fall.

5 Technische Daten

!

!

DT-300-5

OLC-D1

Anschluss-Spannung Supply volt age Tension d'alimentation 230 V AC ± 10% 

Netzfrequenz Supply frequency Fréquence du réseau 50 / 60 Hz

Vorsicherung für Gerät Fusing for device and Fusible pour appareil et
und Schaltkontakte switch contacts contacts de commutation

Maximal zulässiger Druck Maximum allowable pressure Pression maximale admissible

Anschlusskabel Connecting cables Câbles de raccordement

Kältemaschinenöle Refrigeration compressor oil Huiles pour machines frigorifiques alle / all / toutes

HFKW, (H)FCKW, 

3

Kältemittel Refrigerants Fluides frigorigènes HFC, (H)CFC, 

CO

2

, NH

3

Schutzart (montiert) Enclosure class (mounted) Classe de protection (monté) IP54

Zulässige Umgebungstemp. Allowable ambient temperature Température ambiante admissible -30 .. +60°C

Gewicht Weight Poids 320 g

 andere Spannungen auf Anfrage,

auch mit UL-Abnahme erhältlich

 Kabel farbkodiert
 nicht für den Betrieb mit Kohlen -

wassers toffen geeignet

 other voltages upon request, also

available with UL approval

 Cables color coded
 not suitable for the application with

hydrocarbons

 d'autres types de tension sur demande,

aussi avec contrôle UL

 Câbles avec code couleur
 adapté à l'opération avec des hydrocar-

bures

5 x AWG 20 (0.5 mm2)
L = 2 m 

Relais-Ausgänge: Relay output: Sorties de relais:
Schaltspannung Switching voltage Tension de commutation max. 250 V AC
Schaltstrom Switching current Intensité de commutation max. 2.5 A
Schaltleistung Switching capacity Puissance de commutation max. 300 VA

max. 4 A

Max. Mediumstemperatur Max. medium temperature Température de médium max. 100°C

33 bar (-20°C .. -10°C)
45 bar (-10°C .. 120°C)

9

6 Anwendungen

6.1 Regelung der Ölrückführung
im Sekundär-Ölabscheider OAF

Ölrückführleitung und Magnetventil
sind nicht im Lieferumfang enthalten.

6.2 Niveauüberwachung
im Flüssig keits sammler

6 Applications

6.1 Oil return control in
secondary oil separator OAF

Oil return pipe and solenoid valve are
not incuded in the extent of delivery.

6.2 Level monitoring
in liquid receiver

6 Applications

6.1 Régulation de retour d'huile dans
séparateur d'huile secondaire OAF

Conduite de retour d'huile et vanne
magnétique ne sont pas compris dans la
livraison.

6.2 Contrôle de niveau d'huile
dans le réservoir de liquide

DT-300-5

L 1 N

M a x .

b r a u n / b r o w n / m a r r o n

b l a u / b l u e / b l e u

g r a u ( g e l b ) / g r e y ( y e l l o w ) / g r i s ( j a u n e )

r o s a ( r o t ) / p i n k (

r e d ) / r o s e ( r o u g e )

o r a n g e

M i n .

b r a u n / b r o w n / m a r r o n

b l a u / b l u e / b l e u

o r a n g e

A l a r m

g r a u ( g e l b ) / g r e y ( y e l l o w ) / g r i s ( j a u n e )

r o s a ( r o t ) / p i n k ( r e d ) / r o s e ( r o u g e )

M i n .

b r a u n / b r o w n / m a r r o n

b l a u / b l u e / b l e u

g r a u ( g e l b ) / g r e y ( y e l l o w ) / g r i s ( j a u n e )

r o s a ( r o t ) / p i n k (

r e d ) / r o s e ( r o u g e )

o r a n g e

Ø = 6 x 1 m m
L = c a . 5 0 0 m m

1 2

 Ölrückführ-Leitung

Die zurückgeführte Ölmenge wird
durch Leitungs-Durchmesser und

-Länge begrenzt.

 Magnetventil

 Oil return pipe

The returned quanitity of oil is limited
by pipe diameter and length.

 Solenoid valve

 Conduite de retour d'huile

La quantité d'huile retournée est limitée
par diamètre et longueur de la conduite.

 Vanne magnétique

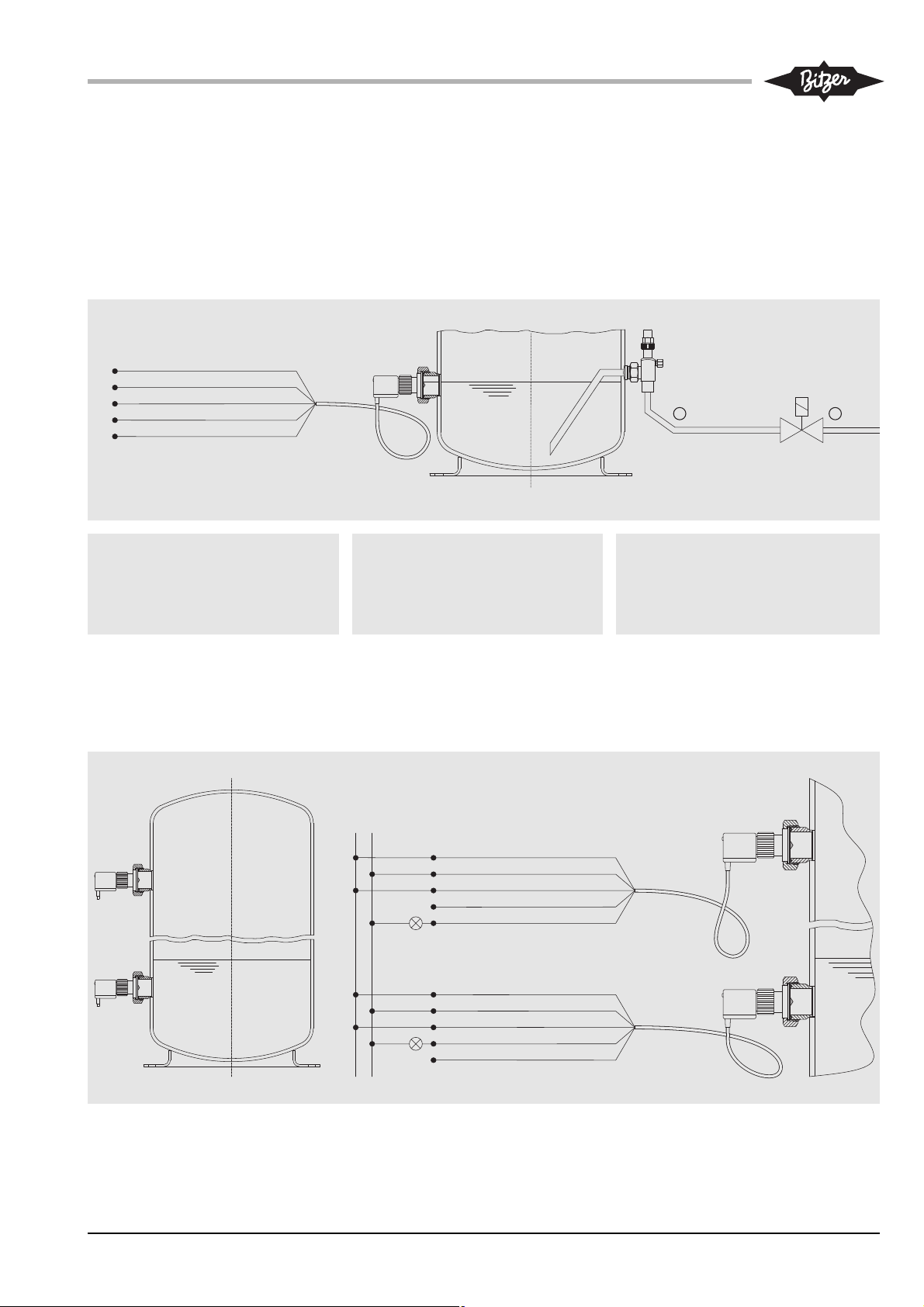

Abb. 3 Anwendung im Sekundär-Ölab-

scheider OAF

Fig. 3 Application in secondary oil sepa-

rator OAF

Fig. 3 Application dans séparateur d'huile

secondaire OAF

Abb. 4 Anwendungen in Flüssigkeits -

sammlern und sinngemäß auch in
Ölabscheidern
oben als Maximalstandswächter
unten als Minimalstandswächter

Fig. 4 Applications in liquid receivers and

analogously in oil separators
above as maximum level limiter
below as minimum level limiter

Fig. 4 Applications dans réservoirs de liquide

et de façon analogue dans séparateurs
d'huile
en dessus: limiteur de niveau maximal
en dessous: limiteur de niveau minimal

10

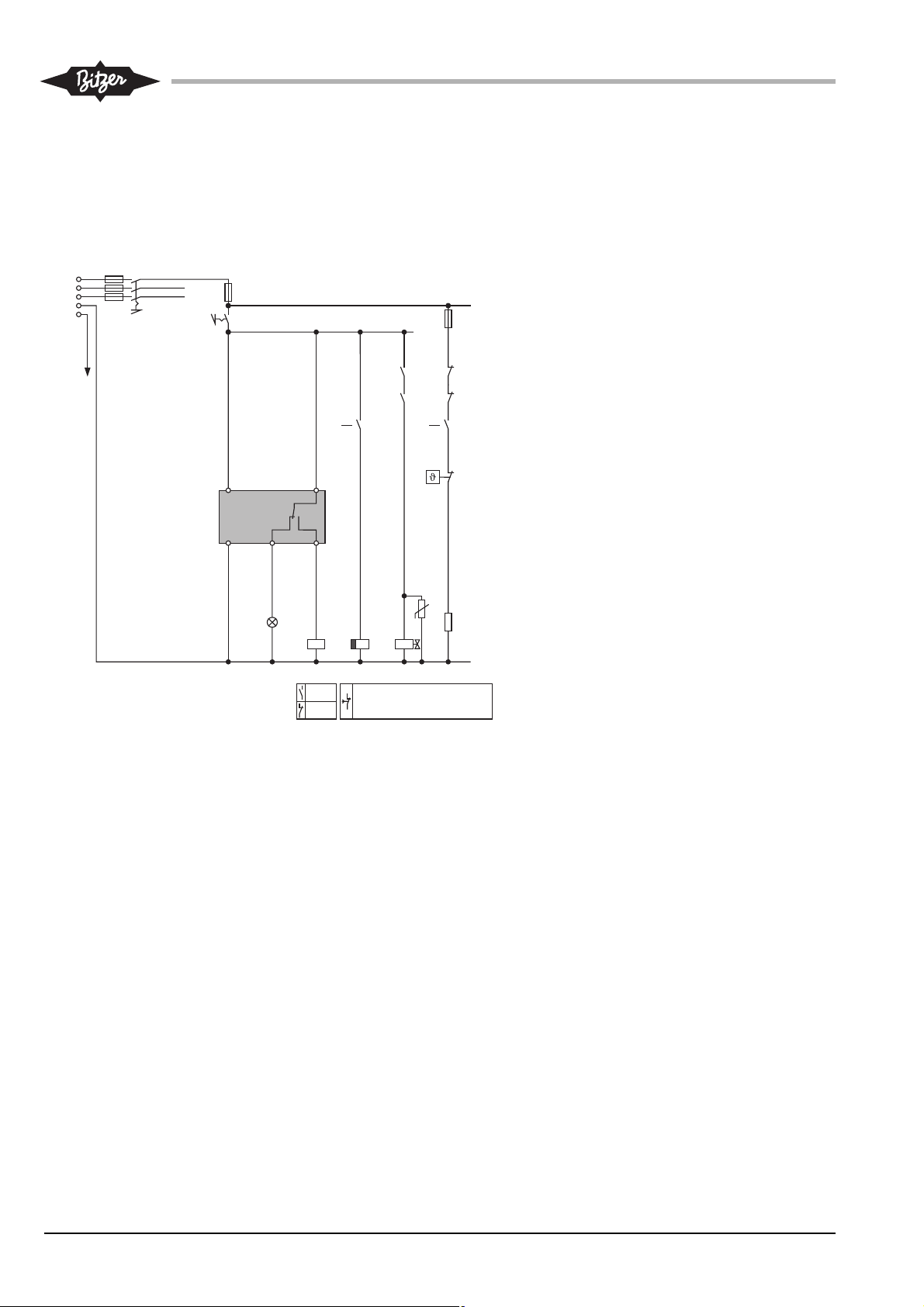

7 Electrical connection

Monitoring of the minimum oil level
in an oil separator

Legend

B1........Oil thermostat 

F3/F4 ..Control circuit fuses

H4........Signal lamp "oil level fault"

K1/K2/K3...Motor contactors

K4........Auxiliary contactor

K4T......Time relay "oil level monitoring"

90 s

K8T...... Time relay "oil return"

R1........Oil heater 

S1........On-off switch

S4........Fault reset "oil level"

Q1 ......Main switch

U..........EMC screening unit (if requi red,

e. g. from Murr Elektronik)

Y1........Solenoid valve "oil injection" 

Y9........Solenoid valve "oil return"

 components belong to the extent of

delivery of the oil separator

 component belongs to the extent of

delivery of a HS.53 .. HS.74, OS.53 or
OS.74 compressor

7 Raccordement électrique

Contrôle de niveau minimal d'huile
dans un séparateur d'huile

Légende

B1........Thermostat d'huile 

F3/F4 ..Fusibles protection de commande

H4........Lampe "défaut niveau d'huile"

K1/K2/K3...Contacteurs du moteur

K4........Contacteur auxiliaire

K4T......Relais temporisé "contrôle du niveau

d'huile" 90 s

K8T......Relais temporisé "retour d'huile"

R1........Chauffage d'huile 

S1........Interrupteur marche / arrêt

S4........Réarmement "niveau d'huile"

Q1 ......Interrupteur principal

U..........Elément d'antiparasitage de CEM (si

nécessaire par ex. de Murr Elektronik)

Y1........Vanne magnétique "injection

d'huile" 

Y9........Vanne magnétique "retour d'huile"

 composants livrés avec le séparateur

d'huile

 composant livré avec un compresseur

HS.53 .. HS.74, OS.53 ou OS.74

7 Elektrischer Anschluss

Überwachung des minimalen
Ölniveaus im Ölabscheider

Legende

B1........Ölthermostat 

F3/F4 ..Steuersicherungen

H4........Leuchte "Ölniveau-Störung"

K1/K2/K3...Motorschütze

K4........Hilfsschütz

K4T......Zeitrelais "Ölniveau-Überwachung"

90 s

K8T......Zeitrelais "Ölrückführung"

R1........Ölheizung 

S1........Steuerschalter (ein / aus)

S4........Störungs-Reset "Ölniveau"

Q1 ......Hauptschalter

U..........EMV-Entstörglied (bei Be darf,

z. B. Murr Elektronik)

Y1........

Magnetventil "Ölein spritzung"



Y9........Magnetventil "Ölrückführung"

 Bauteile gehören zum Lieferumfang des

Ölabscheiders

 Bauteil gehört zum Lieferumfang eines

HS.53 .. HS.74, OS.53 oder OS.74-Ver ­dichters

DT-300-5

34

6

7

2

N

N

L

12 14

OLC-D1

braun/brown/marron

blau/blue/bleu

rosa/pink/rose

(rot/red/rouge)

orange

grau/grey/gris

(gelb/yellow/jaune)

11

H4

5

K4
5

6/8

K4

K4T

90 s

in Verdichter-Sicherheitskette

S1

01

F3 4A

F1

Q1

1
0

L1
L2
L3
N
PE

1

K1

Y1

F4

L1.2

R1

K1

K2

B1

K4
5

L1.1

8

K2/K3*

in compressor safety chain
dans chaîne de sécurité du compresseur

U

K2/K3* Einbindung des Ölmagnetventils (Y1) bei

HS.53 .. HS.74, OS.53 oder OS.74-Ver ­dichtern siehe jeweiliges Projek tie rungs­Handbuch.

K4T Als abfall-verzögerten Öffnerkontakt in die

Sicherheitskette des Verdichters einbinden.

K2/K3* Incorporation of the oil solenoid valve (Y1)

of HS.53 .. HS.74, OS.53 or OS.74 com­pressors see respective Applications
Manual.

K4T Incorporate as off-delayed normally close

contact into the safety chain of compres­sor.

K2/K3* Ajout de la vanne magnétique d'hu ile (Y1)

pour des compresseurs HS.53 .. HS.74,
OS.53 ou OS.74 voir manuel de mise en
œuvre correspondant.

K4T Incorporer comme contact au repos de

coupure temporisé dans la chaîne de
sécurité du compresseur.

11

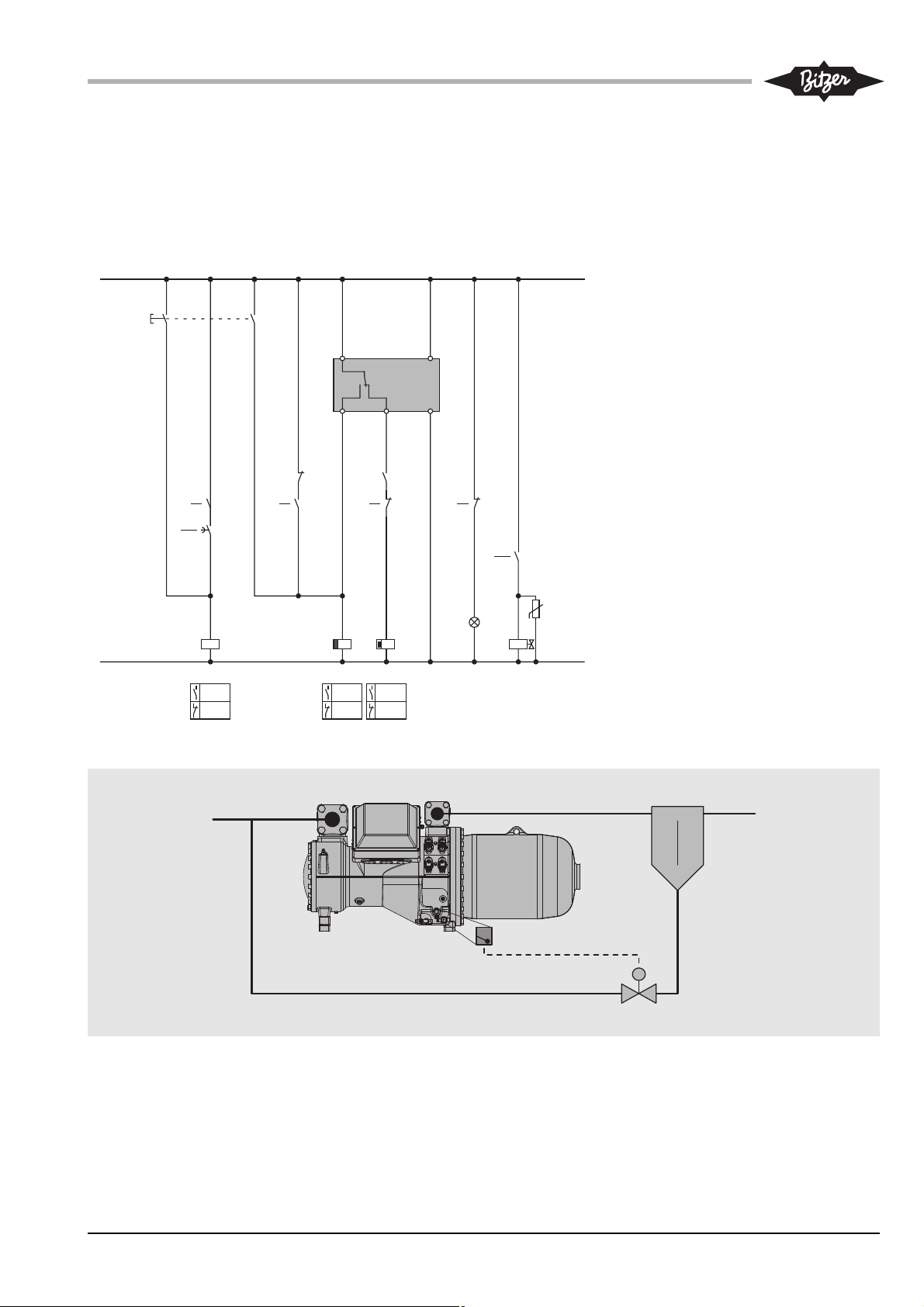

Ölrückführung aus Ölabscheider

in eine Kompaktschraube mit ein-

gebautem OLC-D1-S

Oil return from oil separator
into a compact screw with
mounted OLC-D1-S

Retour d'huile du séparateur d'huile
dans une vis compacte avec OLC-D1-S
monté

DT-300-5

OLC-D1 ist in den Verdicher eingebaut,

nicht in den Ölabscheider (siehe
Abb. 5).

X1 ..........als Kontakt in den Strompfad der

Ölheizung einbinden.

X2 ..........als Kontakt in Verdichter-Sicherheits -

kette einbinden.

OLC-D1 is mounted into the compressor,

not into the oil separator (see fig. 5).

X1 ..........incorporate as contact into current

path of oil heater.

X2 ..........incorporate as contact in safety chain

of compressor.

OLC-D1 est monté dans le compresseur

pas dans le séparateur d'huile
(voir fig. 5).

X1 ..........incorporer comme contact dans le

chemin du chauffage d'huile.

X2 ..........incorporer comme contact dans la

chaîne de sécurité du compresseur.

45 46

48

49

44

N

L

1214

OLC-D1-S

braun/brown/marron

rosa/pink/rose

(rot/red/rouge)

11

H4

47

Y9

L

N

43

4241

S4

K4T
47

K8T

40

K1

K4
42

K1

K4
42

K4
42

K4

50

K8T
46

10 s / 15 s 90 s

49(X1)/(X2)

42/44
46/48

K4
42

U

orange

blau/blue/bleu

grau/grey/gris

(gelb/yellow/jaune)

42

K4T

90 s

Abb. 5 Ölrückführung aus einem Ölab-

scheider in eine Kompaktschraube.
Der Ölniveauwächter ist als Mini ­mal standswächter in den Verdichter
eingebaut.
Der Einbau in einen Schrauben ­verdichter erfordert eine andere
Pris ma -Einheit. Um Verwechs lun ­gen zu vermeiden, wird ein solches
Gerät als OLC-D1-S bezeichnet.

Fig. 5 Oil return from oil separator

into a compact screw.
The oil level switch is mounted als
minumim level switch into the com­pressor.
The fitting into screw compressors
requires a different prism unit. In
order to avoid mistakes, this device
is called OLC-D1-S.

Fig. 5 Retour d'huile du séparateur d'huile

dans une vis compacte.
Le limiteur de niveau d'huile est monté
comme limiteur de niveau minimal
dans le compresseur.
Le montage dans des compresseurs à
vis demande une autre unité prisme.
Un tel dispositif est nomé OLC-D1-S
pour éviter une confusion.

BITZER Kühlmaschinenbau GmbH

Eschenbrünnlestraße 15 // 71065 Sindelfingen // Germany

Tel [phone] // Fax [phone]

[e-mail] // www.bitzer.de

Subject to change // Änderungen vorbehalten // Toutes modifications réservées // 80390202 // 08.2013
