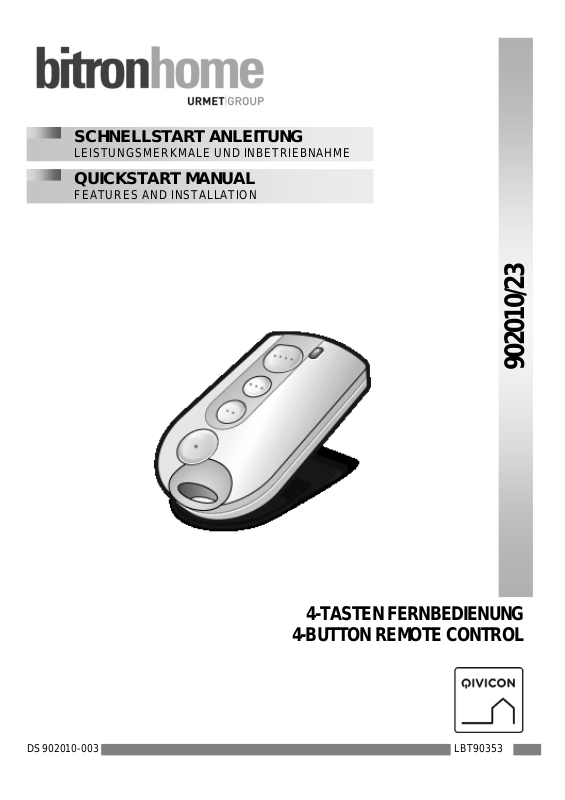

SCHNELLSTART ANLEITUNG
LEISTUNGSMERKMALE UND INBETRIEBNAHME
QUICKSTART MANUAL
FEATURES AND INSTALLATION
902010/23
DS902010-003 LBT90353
4-TASTEN FERNBEDIENUNG
4-BUTTON REMOTE CONTROL
Abb. 1 Abb. 2 Abb. 3
Vielen Dank, dass Sie sich für ein Qualitätsprodukt von Bitron Home, einer Handelsmarke der Urmet Gruppe,
entschieden haben. Bitron Home Produkte wurden speziell für die Verwendung mit der QIVICON Plattform
entwickelt und für diese freigegeben. Mit QIVICON steuern und kontrollieren Sie Ihr Smart Home auf ganz
einfache Art mit einer Applikation auf Ihrem PC, Tablet oder Smartphone und verschaffen sich immer und überall
Zugriff auf alle angeschlossenen Geräte.
EINLEGEN UND AUSTAUSCH DER BATTERIE
Im Auslieferungszustand ist die Knopfzelle (CR 2032) separat verpackt. Zum Einlegen bzw. zum
Austausch der Batterie öffnen Sie das Batteriefach mit einer Münze oder einem flachen Schraubenzieher
und legen die Batterie in der richtigen Polarität ein (Abb. 1). Schließen Sie dann wieder das Batteriefach
und drehen Sie den Schalter in den Ausgangszustand.
Nach dem Austausch der Batterien ist es nicht erforderlich, die Fernbedienung erneut zu registrieren.
INBETRIEBNAHME UND FUNKTION
Dieser Schritt setzt voraus, dass Sie über eine mit einem QIVICON ZigBee® Funkstick ausgestattete
QIVICON Home Base verfügen und diese bereits eingerichtet haben. Nähere Informationen hierzu finden
Sie im Internet unter http://www.qivicon.de/support.
1. Stellen Sie sicher, dass eine Batterie wie im vorherigen Abschnitt beschrieben eingelegt wurde.
2. Melden Sie sich bei Mein QIVICON (www.qivicon.de/login) an. Wählen Sie unter Gerät
hinzufügen zunächst den Hersteller Bitron Home und dann das Gerät „4-Tasten Fernbedienung“
aus (Abb .2).
3. Folgen Sie den Anweisungen des Verbindungsassistenten.
Zur Verwendung des Gerätes an einer anderen Home Base, z.B. im Falle eines Austauschs der Hom e
Base, wiederholen Sie die Schritte 2 und 3.
Jeder erfolgreich an die Home Base übertragene Tastendruck wird mit einem roten Leuchtsignal der LED
bestätigt (Abb. 3). Sollte die LED nach einem Tastendruck nicht leuchten, überprüfen Sie, ob Sie sich in
Funkreichweite der Home Base befinden, ob der Batteriestand ausreichend und die Fernbedienung korrekt
an der Home Base registriert ist.
2 DS902010-003
Fig. 1 Fig. 2 Fig. 3
Thank you for having chosen a quality product of Bitron Home, an Urmet Group brand. Bitron Home
products have been specifically designed for use with the QIVICON platform for which they are approved.
QIVICON enables you to manage and control you smart phone in a really easy way: applications for PC,
tablet and smartphone let you manage all connected devise, at any time and from anywhere.
INSERT OR REPLACE THE BATTERY
In the original packaging the battery is not inserted into the device yet. To mount or to replace the battery
open the compartment by turning the circle with a coin or with a flat screwdriver (Fig. 1). Insert the battery
respecting the polarity and close the compartment by turning the circle to its initial position.
After replacement of the battery, it is not necessary to register the remote control again.
SET-UP AND OPERATION
In order to set-up this device you need to have a QIVICON home base which is equipped with a QIVICON
ZigBee® radio stick. The home based needs to be set up and you need a valid user account. For further
information, please refer to http://www.qivicon.de/support.
1. Remove plastic cover which protects the battery during transport on the back of the device (Fig. 1).
2. Log on at Mein QIVICON (www.qivicon.de/login). Go to Gerät hinzufügen and select the
manufacturer Bitron Home. Then choose your device (Fig. 2).
3. Follow the connection wizard’s instructions.
If you wish to associate the device to a different home base, e.g. in case you need to replace the home
base, repeat steps 2 and 3.
The press of each button which has been correctly transmitted to the home base will be confirmed by brief
flash of the red LED light (Fig. 3). If you do not see a red light after having pressed a button, check if you
are within the radio coverage of the home base, if battery level is sufficient, and if the remote control has
been correctly registered to the home base.
3 DS902010-003
q
€
A
TECHNISCHE DATEN
Funkstandard: ZigBee HA 1.1 - 2,4 Ghz für QIVICON
Verschlüsselte Kommunikation, regelmäßiger
Verbindungstest, Batteriestandswarnung
Stromversorgung: Lithium Batterie 1x CR2032
Batterielebensdauer: ca. 3 Jahre mit 12 Aktivierungen pro Tag
Betriebstemperatur: -10°C bis +50°C
Luftfeuchtigkeit: bis zu 85% nicht kondensierend
Abmessungen (h x b x t): 65x38x15 mm
Schutzgrad des Gehäuses: IP41
TECHNICAL CHARACTERISTICS
Radio system: ZigBee HA 1.1 - 2.4 Ghz for QIVICON
Encrypted communication, regular connectivity test,
battery level warning
Power supply: Lithium battery 1x CR2032
Battery lifetime: ca. 3 years with 12 activations per day
Operating temperature: -10°C to +50°C
Humidity: up to 85% non-condensing
Dimensions (h x w x d): 65x38x15 mm
Envelope protection degree: IP41
BITRON HOME
http://www.bitronhome.eu
e-mail: info@bitronhome.eu
4 DS902010-003
www.bitronhome.eu info@bitronhome.eu
Änderungen und Irrtümer vorbehalten. Dieses Produkt ist konform
mit den CE Anforderungen und anderen relevanten Normen. Die
Konformitätserklärungen finden Sie auf unserer Internetseite
www.bitronhome.eu und Sie können diese über unseren Support
anfordern.
Subject to modifications and mistakes. The product is compliant
with the CE requirements and further relevant standards. You may
download the declaration of conformity at our Internet presence
www.bitronhome.eu or request it through our support.
