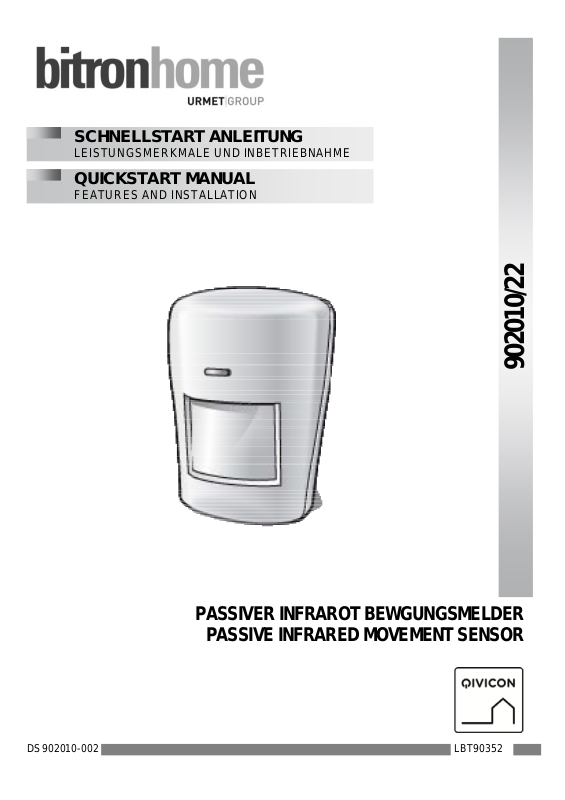

SCHNELLSTART ANLEITUNG
LEISTUNGSMERKMALE UND INBETRIEBNAHME
QUICKSTART MANUAL
FEATURES AND INSTALLATION
902010/22
DS902010-002 LBT90352
PASSIVER INFRAROT BEWGUNGSMELDER
PASSIVE INFRARED MOVEMENT SENSOR
Abb. / Fig. 1 Abb. / Fig. 2 Abb. / Fig. 3
Vielen Dank, dass Sie sich für ein Qualitätsprodukt von Bitron Home, einer Handelsmarke der Urmet Gruppe,
entschieden haben. Bitron Home Produkte wurden speziell für die Verwendung mit der QIVICON Plattform
entwickelt und für diese freigegeben. Mit QIVICON steuern und kontrollieren Sie Ihr Smart Home auf ganz
einfache Art mit einer Applikation auf Ihrem PC, Tablet oder Smartphone und verschaffen sich immer und überall
Zugriff auf alle angeschlossenen Geräte.
MONTAGE
Sie können den Bewegungsmelder sowohl an flachen Wänden als auch in Ecken befestigen. Die hierfür
benötigten Schrauben und Dübel befinden sich im Lieferumfang. Für die Eckenmontage verwenden Sie
bitte den entsprechenden Winkel im Lieferumfang (Abb. 4/B). Zum Öffnen des Gerätes lockern Sie die
Schraube an der Geräteunterseite und klappen Sie dann das Gehäuse auf. Auf der Rückseite ohne
Elektronikteile finden Sie vorgestanzte Bohrlöcher (Abb. 4).
Bitte achten Sie darauf, dass der Bewegungsmelder den zur überwachenden Bereich komplett erfasst und
prüfen Sie ggf. den erfassten Bereich vor der endgültigen Montage. Befestigen Sie den Bewegungsmelder
möglichst hoch, um eine optimale Raumerfassung zur gewährleisten. Der Sensorbereich beträgt 12 Meter
bei einem Winkel von 110°.
INBETRIEBNAHME UND WARTUNG
Dieser Schritt setzt voraus, dass Sie über eine mit einem QIVICON ZigBee® Funkstick ausgestattete
QIVICON Home Base verfügen und diese bereits eingerichtet haben. Nähere Informationen hierzu finden
Sie im Internet unter http://www.qivicon.de/support.
1. Ziehen Sie die Lasche, die Batterie während des Transports schützt, heraus (Abb. 1).
2. Melden Sie sich bei Mein QIVICON (www.qivicon.de/login) an. Wählen Sie unter Gerät
hinzufügen zunächst den Hersteller Bitron Home und dann das Gerät „Infrarot
Bewegungsmelder“ aus (Abb .2).
3. Folgen Sie den Anweisungen des Verbindungsassistenten.
Zur Verwendung des Gerätes an einer anderen Home Base, z.B. im Falle eines Austauschs der Hom e
Base, wiederholen Sie die Schritte 2 und 3.
Zum Austausch der Batterie (Abb. 5/C) öffnen den Bewegungsmelder wie im Abschnitt Montage
beschrieben, tauschen Sie die Batterie durch ein Modell gleichen Typs (Lithium CR2 3V) aus und
schließen Sie ihn wieder. Eine Neuregistrierung ist nicht erforderlich.
Sie können die Empfindlichkeit des Sensors durch Schließen des Jumpers (Abb. 5/D) erhöhen.
Dieser Kontakt ist im Auslieferungszustand geöffnet.
2 DS902010-002
Abb. / Fig. 4 Abb. / Fig. 5
Thank you for having chosen a quality product of Bitron Home, an Urmet Group brand. Bitron Home
products have been specifically designed for use with the QIVICON platform for which they are approved.
QIVICON enables you to manage and control you smart phone in a really easy way: applications for PC,
tablet and smartphone let you manage all connected devise, at any time and from anywhere.
MOUNTING
The movement sensor can be mounted on plain surfaces as well as in corners. The required screws and
dowels are included in the packaging of the product. For corner mounting please use the angle ( Fig. 4/B)
included. In order to open the device, loose the screw on the bottom of the device and open the case. The
drill marks (Fig. 4) can be found at the bottom part of the case without electronics.
Please make sure that the sensor captures the entire area to be monitored. We advise the test the
coverage before the final mounting of the device. Mount the sensor at a high level to ensure best
performance. The sensor has a range of 12 m with an angle of 110°.
SET-UP AND OPERATION
In order to set-up this device you need to have a QIVICON home base which is equipped with a QIVICON
ZigBee® radio stick. The home based needs to be set up and you need a valid user account. For further
information, please refer to http://www.qivicon.de/support.
1. Remove plastic cover which protects the battery during transport on the back of the device (Fig. 1).
2. Log on at Mein QIVICON (www.qivicon.de/login). Go to Gerät hinzufügen and select the
manufacturer Bitron Home. Then choose your device (Fig. 2).
3. Follow the connection wizard’s instructions.
If you wish to associate the device to a different home base, e.g. in case you need to replace the home
base, repeat steps 2 and 3.
To replace the battery (Fig. 5/C), please open the sensor as described in section mounting and replace the
battery by a model of identic type (Lithium CR2 3V). It is not necessary to register the sensor again.
You can adjust the sensitivity of the movement sensor by closing the jumper (Fig. 5/D). This contact is
open by default.
3 DS902010-002
€
A
TECHNISCHE DATEN
Adaptive Digital Signal Processing mit Weißlicht- und
Rauschfilterung, Insekten- und Staubgeschützt
Funkstandard: ZigBee HA 1.1 2,4 Ghz für QIVICON
Verschlüsselte Kommunikation, regelmäßiger
Verbindungstest, Batteriestandswarnung
Stromversorgung: Lithium Batterie CR2 3V 850 mAh
Batterielebensdauer: ca. 4½ Jahr bei 20 Aktivierungen/Tag
Betriebstemperatur: -10°C bis +50°C
Luftfeuchtigkeit: bis zu 85% nicht kondensierend
Abmessungen (h x b x t): 94x64x42 mm
TECHNICAL CHARACTERISTICS
Adaptive Digital Signal Processing with white light and noise
rejection, protected against dust and insects
Radio system: ZigBee HA 1.1 2.4 Ghz for QIVICON
Encrypted communication, regular connectivity test,
battery level warning
Power supply: Lithium battery CR2 3V 850 mAh
Battery lifetime: ca. 4½ years @ 20 activations per day
Operating temperature: -10°C to +50°C
Humidity: up to 85% non-condensing
Dimensions (h x w x d): 94x64x42 mm
BITRON HOME
http://www.bitronhome.eu
e-mail: info@bitronhome.eu
4 DS902010-002
www.bitronhome.eu info@bitronhome.eu
Änderungen und Irrtümer vorbehalten. Dieses Produkt ist konform
mit den CE Anforderungen und anderen relevanten Normen. Die
Konformitätserklärungen finden Sie auf unserer Internetseite
www.bitronhome.eu und Sie können diese über unseren Support
anfordern.
Subject to modifications and mistakes. The product is compliant
with the CE requirements and further relevant standards. You may
download the declaration of conformity at our Internet presence
www.bitronhome.eu or request it through our support.
