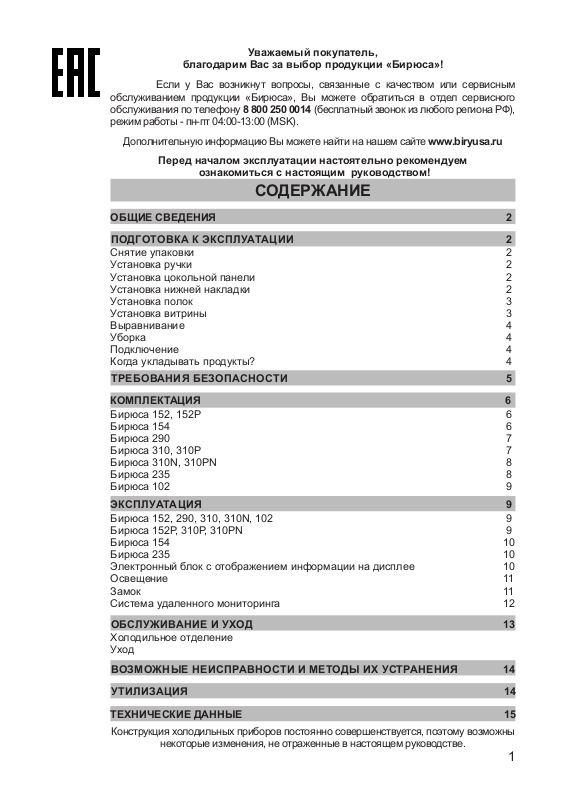

благодарим Вас за выбор продукции «Бирюса»!
Если у Вас возникнут вопросы, связанные с качеством или сервисным
обслуживанием продукции «Бирюса», Вы можете обратиться в отдел сервисного
обслуживания по телефону 8 800 250 0014 (бесплатный звонок из любого региона РФ),
режим работы - пн-пт 04:00-13:00 (MSK).
Дополнительную информацию Вы можете найти на нашем сайте www.biryusa.ru
Перед началом эксплуатации настоятельно рекомендуем
ознакомиться с настоящим руководством!
Уважаемый покупатель,
СОДЕРЖАНИЕ
ОБЩИЕ СВЕДЕНИЯ 2
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ 2
Снятие упаковки
Установка ручки
Установка цокольной панели
Установка нижней накладки
Установка полок
Установка витрины
Выравнивание
Уборка
Подключение
Когда укладывать продукты?
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 5
КОМПЛЕКТАЦИЯ 6
Бирюса 152, 152Р
Бирюса 154
Бирюса 290
Бирюса 310, 310Р
Бирюса 310N, 310PN
Бирюса 235
Бирюса 102
ЭКСПЛУАТАЦИЯ 9
Бирюса 152, 290, 310, 310N, 102
Бирюса 152Р, 310Р, 310PN
Бирюса 154
Бирюса 235
Электронный блок с отображением информации на дисплее
Освещение
Замок
Система удаленного мониторинга
ОБСЛУЖИВАНИЕ И УХОД 13
Холодильное отделение
Уход
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ 14
УТИЛИЗАЦИЯ 14
2
2
2
2
3
3
4
4
4
4
6
6
7
7
8
8
9
9
9
10
10
10
11
11
12
ТЕХНИЧЕСКИЕ ДАННЫЕ 15
Конструкция холодильных приборов постоянно совершенствуется, поэтому возможны
некоторые изменения, не отраженные в настоящем руководстве.
1МС
Page 2
Снятие
упаковки
«Бирюса 235»
«Бирюса 102»
«Бирюса 152»
«Бирюса 152P»
«Бирюса 154»
«Бирюса 290»
«Бирюса 310»
«Бирюса 310P»
ВНИМАНИЕ!
Установка
ручки
Установка
цокольной
панели
на витрины
«Бирюса 310»
«Бирюса 310P»
Установка
нижней
накладки
на витрину
«Бирюса 235»
ОБЩИЕ СВЕДЕНИЯ
Витрины холодильные (далее по тексту - витрины) предназначены для демонстрации и
продажи продуктов непосредственно из витрины на предприятиях торговли, общественного
питания, в продовольственных магазинах, киосках, крытых рынках:
- для непродолжительного хранения пищевых продуктов и напитков («Бирюса 152», «Бирюса
152Р», «Бирюса 290», «Бирюса 310», «Бирюса 310P»);
- для хранения предварительно замороженных и упакованных скоропортящихся пищевых
продуктов («Бирюса 154», «Бирюса 235»).
Витрины имеют отличия в исполнениях указанные в наименовании модели:
«A» - система удаленного мониторинга.
«P» - канапе,
«Z» - замок,
«ZZ» - электронный замок,
«N» - принудительная циркуляция воздуха внутри холодильного отделения,
«S» - электронный блок,
«D» - электронный блок с отображением информации на дисплее,
«L» - графическое оформление заказчика на корпусе,
«M» - цветовая линия «Металлик»,
«W» - цветовая линия «Графит матовый»,
«B» - цветовая линия «Чёрная»,
- цветовая линия «Белая» - без обозначения.
Витрины заправлены озонобезопасным хладагентом R600а.
Витрины соответствуют требованиям ТР ТС 010/2011, ТР ТС 020/2011.
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
• Разрежьте упаковочные ленты, аккуратно снимите упаковку.
• Освободите внутренние комплектующие холодильника от упаковочных материалов.
• Разрежьте упаковочные ленты, снимите упаковку аккуратно, не допуская ударов,
положите витрину на заднюю стенку.
• С помощью гаечного ключа на 13 отверните крепежные болты деревянного дна и снимите
дно. После этого в резьбовые отверстия вверните регулировочные опоры, входящие в
комплектацию витрины. Опора выполнена в виде шестигранника и, если вкручивание её
затруднено, воспользуйтесь для поворота ключом на 27.
• Поставьте витрину в вертикальное положение.
Проверте надежность крепления сосуда для талой воды
на компрессоре потянув его как показано на рисунке.
В случае отсутствия фиксации защелкните крепление
сосуда.
После приведения витрины в вертикальное положение,
витрину включить через 30 минут. Раннее включение
может привести к выходу из строя холодильного агрегата!
Прикрутите винтами ручку на дверь витрины. Ручка и
винты входят в комплектацию витрины.
Установите цокольную панель согласно
рисунку:
- прикрутите уголки к корпусу витрины при
помощи самонарезающих винтов,
- цокольную панель
зафиксируйте на уголках самонарезающими
винтами.
Цокольная панель, уголки и
самонарезающие винты входят в
комплектацию витрины.
Зафиксируйте на кронштейнах нижнюю
накладку двумя защелками согласно
рисунку. Нижняя накладка и защелки входят в комплектацию витрины.
Корпус витрины
Уголок - 2 шт.
Винт - 8 шт.
Панель цокольная
Корпус витрины
Защелка - 2 шт.
Нижняя накладка
Page 3
Установка
полок
в витрину
«Бирюса 235»
Установка
витрины
Минимальное
общее
пространство,
необходимое
для
эксплуатации
витрины
Перед установкой полок в витрину
«Бирюса 235» необходимо
на каждую стеклянную полку
установить согласно рисунку
демпферы (по нижней части
полки).
Демпферы входят в комплектацию
витрины.
Перед наклейкой демпферов на
полку, поверхность полки необходимо обезжирить.
• Поверхность для установки витрины должна быть прочной и ровной.
• Установите витрину в месте недоступном для прямых солнечных лучей, на расстоянии не
менее 50 см от осветительных и нагревательных приборов (газовых и электрических плит,
печей и радиаторов отопления).
•
Над витриной должно быть свободное пространство, не менее 10 см, для циркуляции
воздуха.
Полка
Демпфер - 4 шт.
max 3
ìì
600 мм
590 мм
min
90°
630 мм
30 мм
1160 мм
«Бирюса 235»
«Бирюса 102»
32
Page 4
ВНИМАНИЕ!
Выравнивание
витрины
ВНИМАНИЕ!
РЕКОМЕНДУЕМ
Уборка
ВНИМАНИЕ!
Витрина предназначена для эксплуатации в сухом вентилируемом помещении с
температурой окружающего воздуха от 16 до 32 °С при относительной влажности
не более 55%. При относительной влажности в помещении более 55% возможно
появление конденсата на стеклянной двери.
Выравнивание витрины по горизонтали осуществляется вкручиванием или выкручиванием
регулировочных опор.
Неустойчиво поставленная витрина при работе, возможно, будет шуметь!
Для самопроизвольного закрывания двери установите витрину с небольшим наклоном
назад (5–7 мм) от вертикальной оси.
При необходимости можно произвести перенавеску двери на противоположное открывание.
Перенавеска дверей не относится к гарантийным обязательствам и производится механиком
сервисного центра (за отдельную плату).
На моделях «Бирюса 310», «Бирюса 310Р», «Бирюса 235» перенавеска не предусмотрена.
Вымойте внутренние и внешние поверхности витрины, а также комплектующие мягкой
тканью, смоченной в теплом мыльном растворе, промойте чистой водой, насухо вытрите и
проветрите в течение часа при открытой двери.
• Новая витрина имеет специфический запах, который со временем полностью
исчезнет.
• Не используйте для мойки витрины абразивные пасты и моющие средства,
содержащие кислоты и растворители!
Подключение
витрины
ВНИМАНИЕ!
Когда
укладывать
продукты?
• Подключите витрину к сети переменного тока частотой 50 Гц и номинальным напряжением
220 В (витрина может нормально функционировать при напряжении в сети от 187 В до
242 В). Подключение к сети, не соответствующей указанным параметрам, может привести
к выходу витрины из строя. Если напряжение в сети не соответствует рекомендуемым
параметрам, необходимо установить стабилизатор напряжения, предназначенный для
работы с бытовыми электроприборами, рассчитанный на полную пусковую мощность не
менее 1600 ВА (приобретается в специализированном магазине).
Если витрина находилась на морозе, то, перед включением, необходимо выдержать
с открытой дверью при комнатной температуре не менее 8 часов! Включение
непрогретой витрины в сеть может привести к заклиниванию компрессора!
• Витрины выпускаются по типу защиты от поражения электрическим током класса «1»
(с заземляющим проводом), поэтому витрину подключайте только к электрической сети,
имеющей заземление. Если розетка не подходит к вилке сетевого шнура витрины, то Вам
необходимо обратиться к квалифицированному электрику для установки розетки (1 класс
защиты).
Через 4 часа после подключения витрины к сети можно размещать в ней продукты.
Page 5
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ!
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При эксплуатации витрины соблюдайте правила безопасности:
• Перед подключением витрины к электрической сети проверьте исправность розетки и
отсутствие повреждений шнура питания и вилки.
• При повреждении шнура питания, во избежание опасности поражения электрическим
током, его должен заменить представитель завода-изготовителя, или аналогичное
квалифицированное лицо.
• При наличии признаков замыкания токоведущих частей на корпус витрины (пощипывание
при касании к металлическим частям), отключите витрину от сети и вызовите механика для
устранения неисправности.
• Не прикасайтесь одновременно к витрине и устройствам, имеющим естественное
заземление (газовая плита, радиаторы отопления, водопроводные краны).
• Отключайте витрину от сети во время уборки его внутри и снаружи, мытья полов под
витриной, устранения неисправностей.
• Данные витрины не предназначены для использования людьми (включая детей),
у которых есть физические, нервные или психические отклонения или недостаток
опыта и знаний, за исключением случаев, когда за такими лицами осуществляется
надзор или проводится их инструктирование относительно использования данной
витрины лицом, отвечающим за их безопасность!
• Необходимо осуществлять надзор за детьми с целью недопущения их игр с
витриной!
• Не допускайте повреждения контура холодильной системы!
• При разгерметизации холодильной системы хорошо проветрите помещение и не
используйте открытое пламя!
• Не загораживайте вентиляционные отверстия витрины!
• Не используйте электрические приборы внутри отделений для хранения
продуктов, если только они не являются типом, рекомендуемым изготовителем!
• Витрины заправлены легковоспламеняющимся хладагентом R600а,
легковоспламеняющийся, поэтому при транспортировании и установке
холодильника-морозильника следите за тем, чтобы ни один из элементов контура,
по которому циркулирует хладагент, не был поврежден. При наличии подобных
повреждений, в помещении, в котором находится холодильник, не следует
пользоваться открытым пламенем или другими источниками воспламенения до тех
пор, пока это помещение не будет проветрено.
Чтобы витрина исправно работала и прослужила Вам долго, необходимо соблюдать ряд
ограничений:
• Транспортировать витрину в горизонтальном положении! Несоблюдение
требований может привести к повреждению компрессора!
• Эксплуатировать витрину с открытой дверью!
• Эксплуатировать витрину с поврежденной стеклянной дверью!
• Эксплуатировать витрину под воздействием атмосферных осадков, прямых
солнечных лучей!
• Эксплуатировать витрину в помещениях, отличающихся повышенной влажностью
(потолок, стены и предметы, находящиеся в помещении, покрыты влагой), а также
в помещениях с токопроводящими полами! Витрина – это, в первую очередь,
электрический прибор и использование его при высокой влажности может привести
к замыканию или удару электрическим током!
• Использовать для подключения витрины к электрической сети переходники,
двойники, тройники и удлинительные шнуры, так как они могут вызвать возгорание!
• Касаться компрессора во время работы, так как при работе он нагревается до
температуры 90 °С!
• Эксплуатировать витрину при отсутствии сосуда для талой воды на компрессоре,
так как попадание воды на реле компрессора может привести к короткому
замыканию!
• Устанавливать на витрину электронагревательные приборы, от которых может
произойти возгорание!
• Ставить на витрину ёмкости с жидкостями, чтобы избежать попадания жидкости
на электросистему витрины!
• Эксплуатировать витрину при неработающем вентиляторе!
• Засовывать в отверстие для циркуляции воздуха какие-либо предметы,
способные повредить вентилятор!
• Перекрывать отверстие для циркуляции воздуха пищевыми продуктами, а также
располагать пищевые продукты на расстоянии менее 20 мм от защитного кожуха!
• Самостоятельно вносить изменения в конструкцию витрины! Это может привести
к поломке или неправильной работе витрины. Нарушение электрической схемы
витрины может привести к замыканию и, как следствие, к возгоранию!
• Устанавливать витрину на деревянные ящики, столы, стулья, в ниши и т.п.
54
Page 6

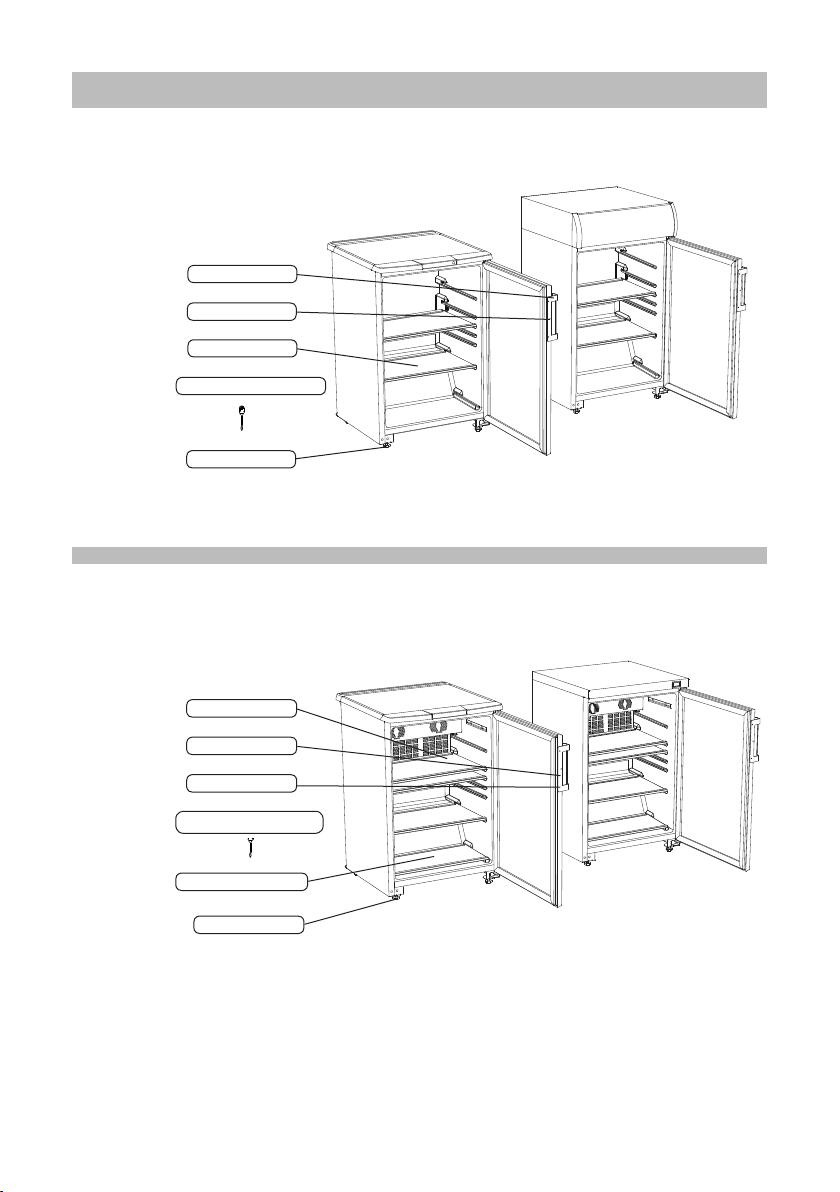

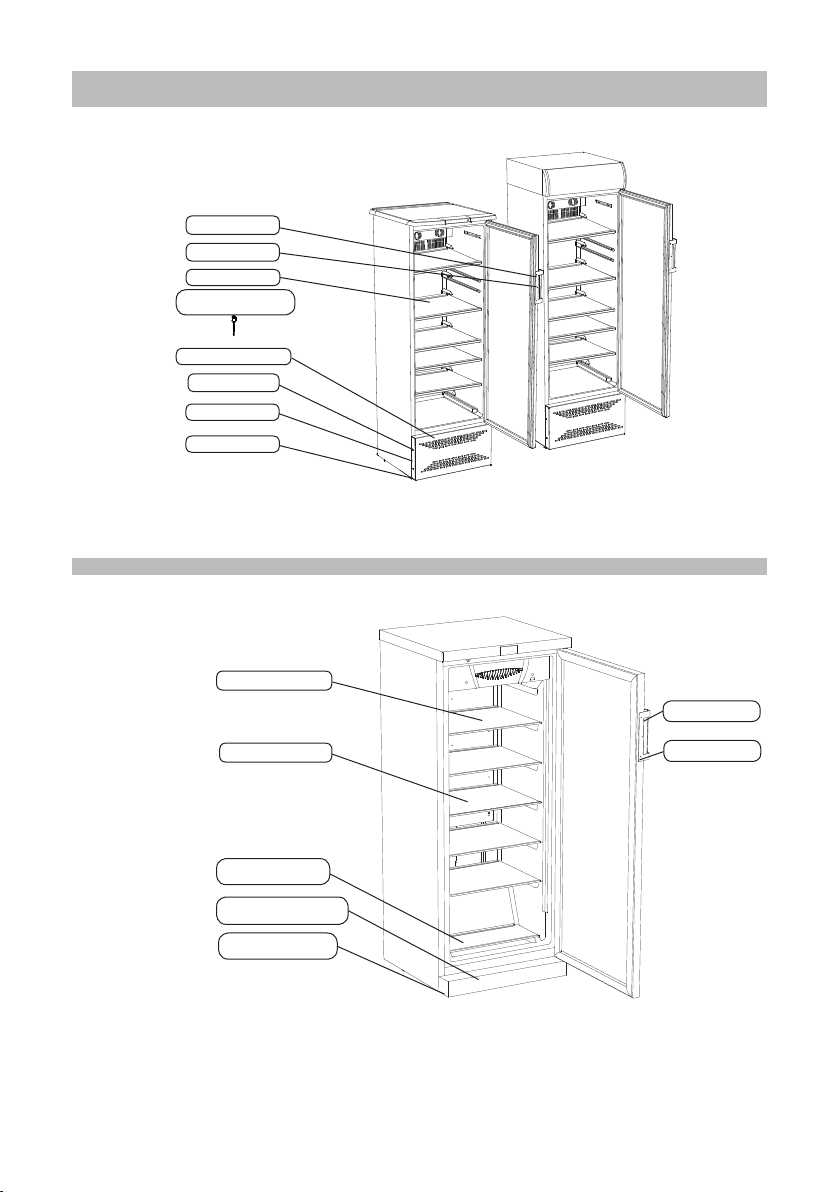

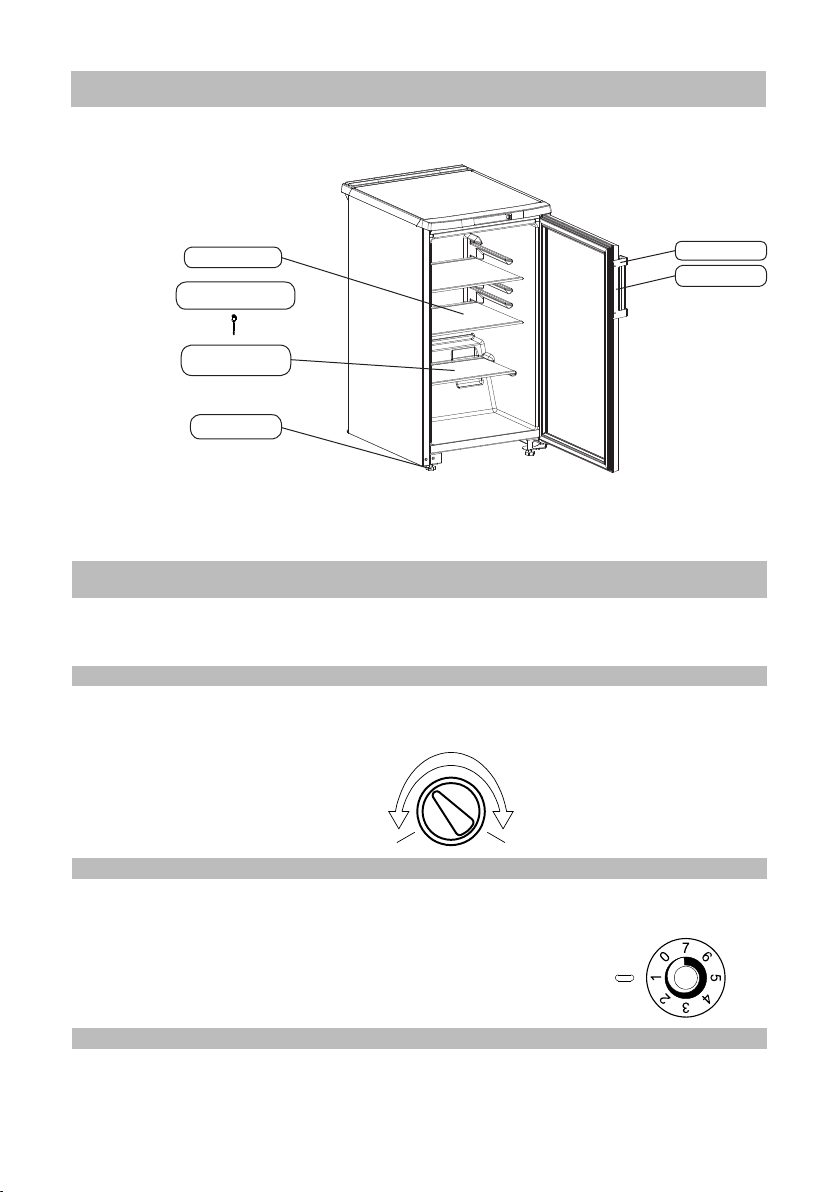

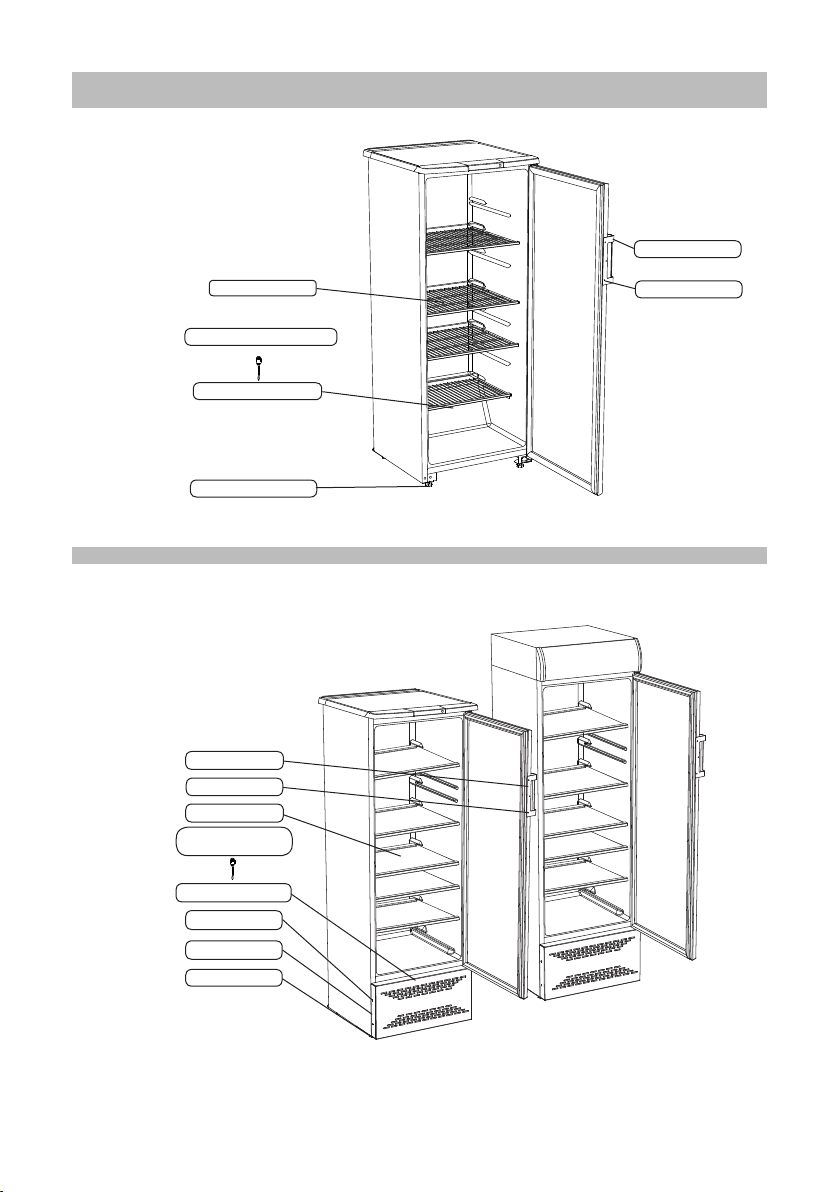

Комплектация
витрины
«Бирюса 152»
«Бирюса 152P»
Комплектация
витрины
«Бирюса 154»
КОМПЛЕКТАЦИЯ
«Бирюса 152P»
«Бирюса 152»
Ручка - 1 шт.
Винты - 3 шт.
Полка - 2 шт.
Вставка дренажная - 1 шт.
Опора - 4 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
С термометром\
электронным блоком
Полка - 3 шт.
Ручка - 1 шт.
Винты - 3 шт.
Вставка дренажная - 1 шт.
Полка нижняя - 1 шт.
Опора - 4 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
Page 7
Комплектация
витрины
«Бирюса 290»
Ручка - 1 шт.
Комплектация
витрины
«Бирюса 310»
«Бирюса 310Р»
Полка - 3 шт.
Вставка дренажная - 1 шт.
Полка малая - 1 шт.
Опора - 4 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
«Бирюса 310Р»
«Бирюса 310»
Ручка - 1 шт.
Винты - 3 шт.
Полка - 5 шт.
Вставка дренажная
- 1 шт.
Винты - 3 шт.
Панель цокольная
Винты - 4 шт.
Уголок - 2 шт.
Опора - 4 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
76
Page 8
Комплектация
витрины
«Бирюса 310N»
«Бирюса 310РN»
Комплектация
витрины
«Бирюса 235N»
«Бирюса 310РN»
«Бирюса 310N»
Ручка - 1 шт.
Винты - 3 шт.
Полка - 5 шт.
Вставка дренажная
- 1 шт.
Панель цокольная
Винты - 4 шт.
Уголок - 2 шт.
Опора - 4 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
Демпфер - 24 шт.
Ручка - 1 шт.
Полка - 5 шт.
Полка малая
- 1 шт.
Накладка нижняя
- 1 шт.
Защелка - 2 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
Винты - 3 шт.
Page 9
Комплектация
витрины
«Бирюса 102»
Включение
витрины
Выключение
витрины
Установка
температурного
режима
Полка - 2 шт.
Вставка дренажная
- 1 шт.
Полка нижняя
- 1 шт.
Опора - 2 шт.
*В комплектацию витрин входит комплект эксплуатационной документации: руководство по эксплуатации,
гарантийная карта, адреса сервисных центров.
Ручка - 1 шт.
Винты - 3 шт.
ЭКСПЛУАТАЦИЯ
Вставьте вилку сетевого шнура в розетку.
Для полного отключения витрины от сети необходимо вынуть вилку из розетки.
Бирюса 102, 152, 290, 310, 310N
Температурный режим устанавливается поворотом ручки терморегулятора и
поддерживается автоматически, при этом, в случае недостаточного охлаждения, ручку
следует повернуть по направлению часовой стрелки, при повороте против часовой стрелки
- температура повышается.
Минимальный
холод
Максимальный
холод
Установка
температурного
режима
ВНИМАНИЕ!
Бирюса 152Р, 310P
Температурный режим устанавливается поворотом ручки терморегулятора (расположенной
в верхней части задней стенки витрины) и поддерживается автоматически, при этом, в
случае недостаточного охлаждения, ручку следует повернуть по направлению часовой
стрелки, при переохлаждении - против часовой стрелки.
На ручку терморегулятора нанесена градуировка от 0 до 7:
• «0» - отключение работы витрины;
• «1» - режим наименьшего холода;
• «7» - режим наибольшего холода.
Бирюса 310, 310Р, 310N, 310PN со стеклянными полками
Не допускайте загрузку продуктов вплотную к задней стенке и испарителю витрины!
Минимально-допустимое значение расстояния между продуктами и задней стенкой
(испарителем) - 55 мм.
98
Page 10
ВНИМАНИЕ!
ВНИМАНИЕ!
Установка
температурного
режима
«D» - электронный блок с отображением информации на дисплее
Работа
электронного
блока
Бирюса 154, 310N
Витрину загружать только до установленной линии загрузки.
Бирюса 235
Загружая витрину продуктами, не допускайте перекрытия вентиляционных
отверстий. Загружайте согласно схеме.
Вентиляционные
отверстия
Продукты
Бирюса 235, 154

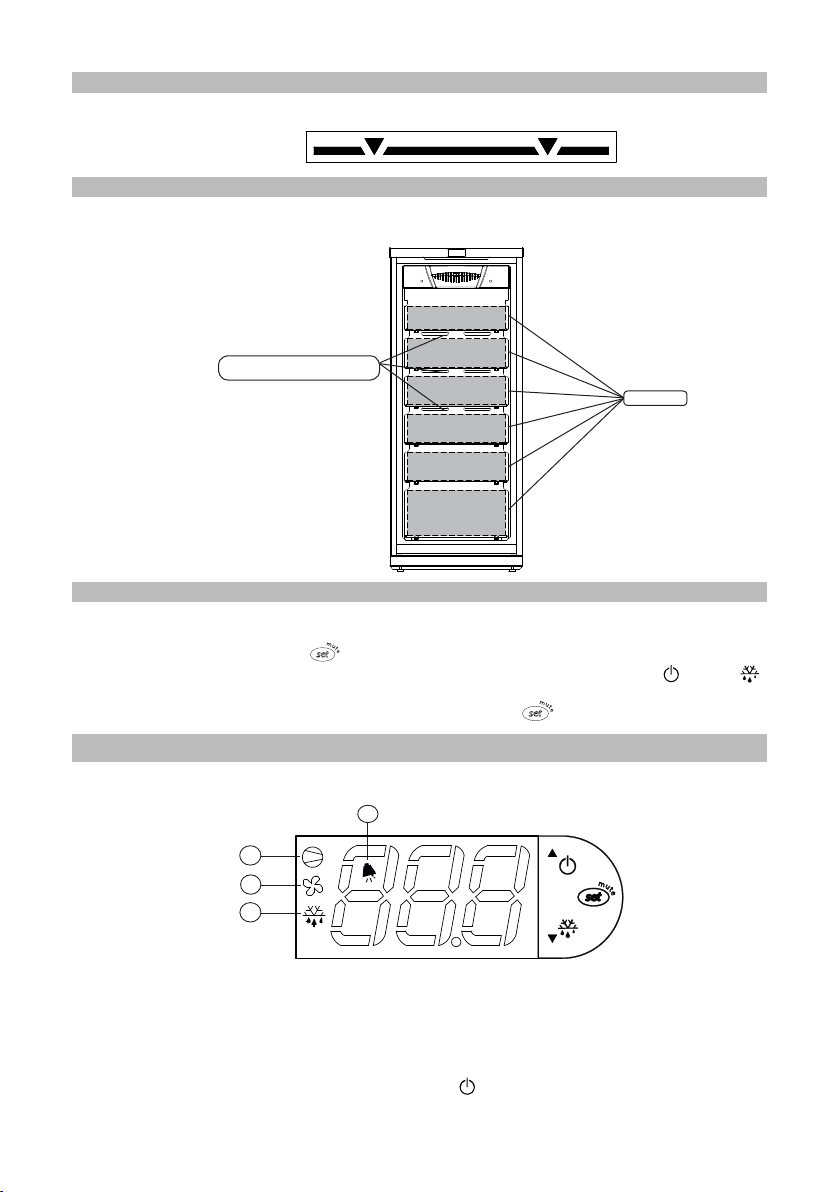

Блок управления позволяет поддерживать температуру в диапазоне от -6 °С до +6 °С
посредством регулировки уставки от -4 °С до +5 °С с интервалом 0,1 °С. При нажатии и
удержании кнопки « » в течение 1 секунды на индикаторе начинает мигать значение
температуры. При последующих кратковременных нажатиях кнопки « » или « »
устанавливается желаемый температурный режим. Сохранение выбранного режима
осуществляется кратковременным нажатие кнопки « ».
При работе витрины на дисплее электронного блока управления отображается
фактическая температура воздуха внутри витрины, а также индикация состояния витрины.
4
1
2
3
1 - индикатор работы компрессора;
2 - индикатор работы вентилятора;
3 - индикатор работы нагревателя;
4 - индикатор «Внимание».
При работе витрины с открытой дверью или загрузке в витрину теплых продуктов возможно
повышение отображаемой температуры до температуры окружающего воздуха.
Выключение/включение блока управления витриной осуществляется нажатием и
удержанием в течение 3 секунд кнопки « ». При выключенном блоке управления на
дисплее поочередно мигает «OFF» и показание температуры внутри витрины.
Page 11
Код ошибки
ВНИМАНИЕ!
Блок управления выявляет неисправности и отображает их кодом ошибки:
«HI» - предупредительная сигнализация высокой температуры внутри витрины.
Отображается на дисплее через 30 минут после повышения температуры внутри витрины
выше 8 °С. Отображение кода ошибки на дисплее чередуется с показаниями температуры
внутри витрины, при этом также срабатывает звуковое оповещение и загорается индикатор
. Сбрасывается автоматически при достижении рабочего температурного режима.
Звуковое оповещение сбрасывается кратковременным нажатием кнопки « ».
«dor» - сигнализация открытой двери. При открытой двери витрины на дисплее мигает
показание температуры внутри витрины, загорается индикатор и мигает индикатор
. При открытой двери более 60 минут, на дисплее отображение температуры
чередуется с индикацией «dor», при этом срабатывает звуковое оповещение. Код ошибки
сбрасывается автоматически после закрытия двери. Звуковое оповещение сбрасывается
кратковременным нажатием кнопки « ».
«Е0» - неисправность датчика температуры (короткое замыкание или обрыв цепи датчика).
Отображение постоянное. Если активны другие предупреждения, то отображение кода
ошибки мигает.
«-65» - Неисправность датчика отображения температуры. Код ошибки мигает.
Изменение стандартных настроек блока управления может вызвать неисправность
витрины и ведет к потере гарантийного обслуживания. Любые настройки должны
проводить специалисты сервисной службы.

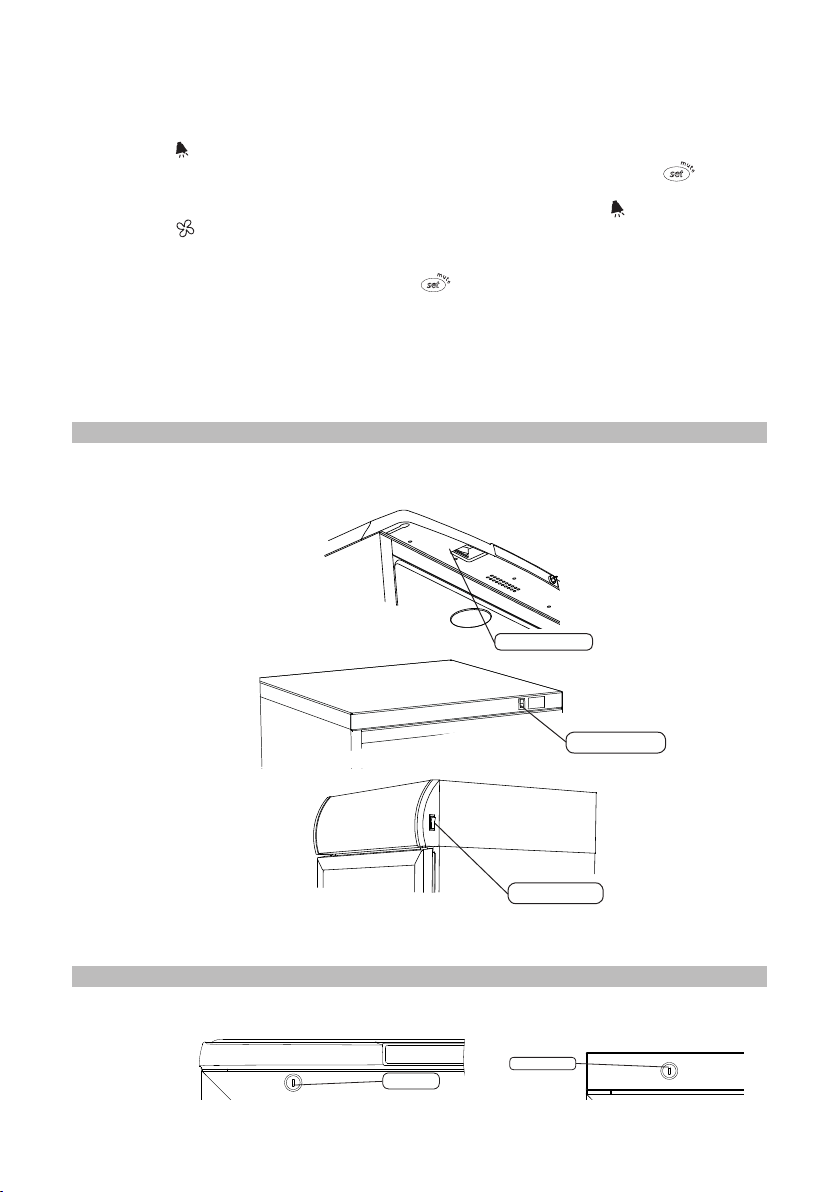

Освещение
Светодиодные
светильники
Бирюса 152
Бирюса 154
Бирюса 290
Бирюса 310
Витрины с
канапе
Замок
В зависимости от типа светильника и конструкции витрины, выключатель подсветки
располагается согласно рисункам.
Выключатель
Выключатель
Выключатель
• На витринах «Бирюса 154» и «Бирюса 235» с электронным блоком управления
выключение освещения не предусмотрено.
В комплектацию дополнительно входят:
- замок (установлен на витрине),
- ключи - 2 шт. (уложены в пакет с руководством по эксплуатации).
Замок
Замок
1110
Page 12
ВНИМАНИЕ!
«А» - система удаленного мониторинга
Витрины с системой удаленного мониторинга оснащены сетевым интерфейсом RS-485
для присоединения к сети управления и мониторинга по протоколу CAREL.
Перед подключением витрины к системе удаленного мониторинга, произведите
полное отключение витрины, для этого выньте вилку из розетки!
Подключение
ВНИМАНИЕ!
Настройка
сетевого
адреса

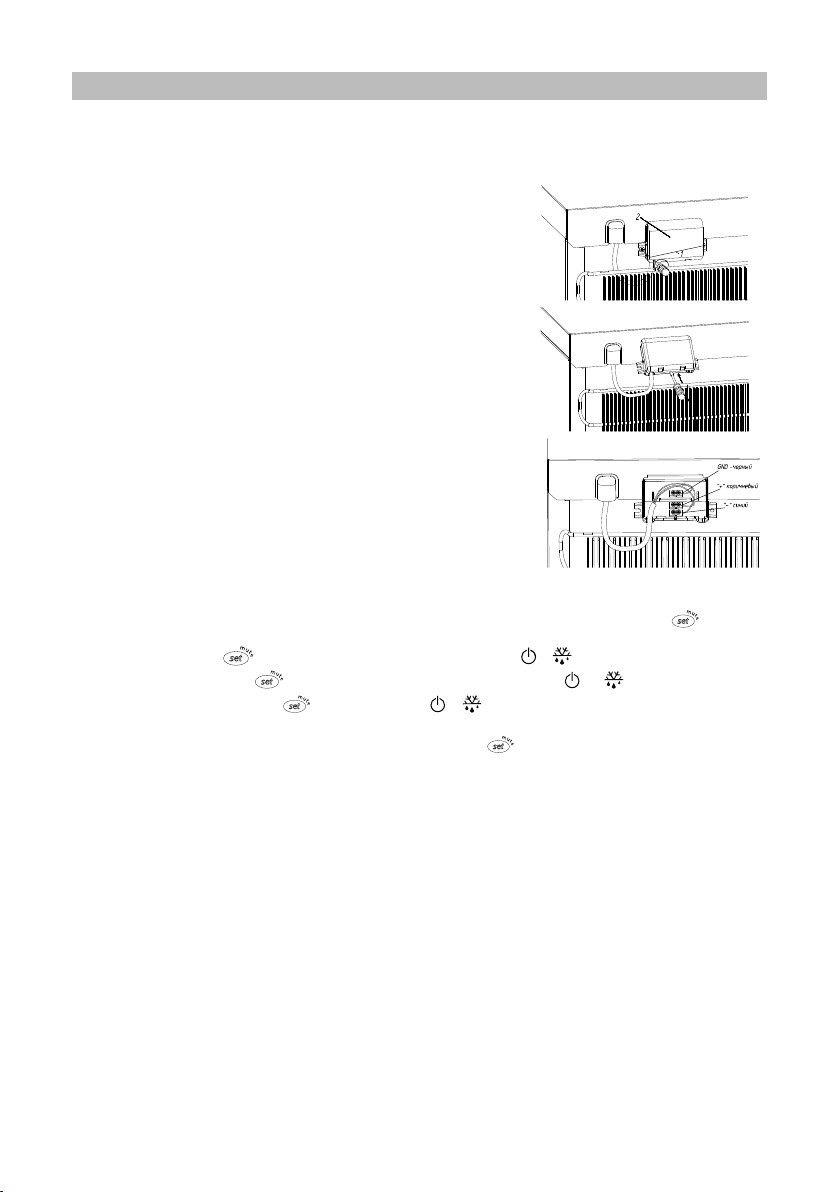

Для подключения к системе удаленного мониторинга
необходимо снять защитный кожух 2, открутив винты 1,
как показано на рисунке и потянуть кожух на себя.
Для открытия крышки защитного кожуха, воткните
отвертку в центральное отверстие и нажмите, как
показано на рисунке.
Подключите кабель системы удаленного мониторинга
к клеммам как показано на рисунке. В качестве
соединительного кабеля рекомендуется использовать
экранированный кабель типа витая пара сечением от
0,5 до 1,5 мм2. Общая линия не должна быть больше,
чем 1000 метров.
Обязательно соблюдайте полярность проводов «+»
и «-». Никогда не подключайте экран кабеля GND к
защитному заземлению.
Произведите сборку защитного кожуха в обратном
порядке.
Прокладывать сетевой кабель рекомендуется в
отдельных специальных трассах на удалении от
силовых кабелей.
Вставьте вилку сетевого шнура в розетку. Нажмите и удерживайте кнопку около 3-х
секунд, пока на дисплее не появится надпись PS. Кратковременным нажатием
кнопки входим в режим вода пароля. Кнопками и введите пароль 54 и нажмите
кнопку . В меню параметров используя кнопки и найдите пункт H0 и
нажмите кнопку . Далее кнопками и введите уникальный сетевой адрес от 1 до
207 (сетевой адрес витрин в одной сети не должен повторяться), для сохранения настроек
нажмите и удерживайте около 3-х секунд кнопку для записи всех внесенных изменений
и выхода из меню параметров.
Page 13
ручка терморегулятора
Холодильное
отделние
ВНИМАНИЕ!
Уход
ВНИМАНИЕ!
ОБСЛУЖИВАНИЕ И УХОД
Бирюса 102, 152, 152Р, 290, 310, 310Р
Испаритель холодильного отделения витрины размораживается автоматически. Влага,
конденсирующаяся на испарителе холодильного отделения в виде инея или замерзших
капель, оттаивает при отключении компрессора и стекает по водоотводящей системе в
ёмкость для талой воды, где испаряется за счёт тепла, выделяемого компрессором.
Бирюса 154, 235
Испаритель холодильного отделения витрины размораживается автоматически. Иней на
испарителе оттаивает при отключении компрессора и включении нагревателя и стекает
по водоотводящей системе в емкость для талой воды, где испаряется за счет тепла,
выделяемого компрессором.
• Для нормальной работы холодильной камеры
необходимо следить, чтобы дренажное отверстие не было
засорено. В случае засорения, его необходимо прочистить
с помощью дренажной вставки (дренажная вставка
вложена в комплект эксплуатационных документов, кроме
витрины «Бирюса 235»).
Дренажная вставка
• Для надежной и долголетней работы витрины требуется производить систематическую
уборку витрины как внутри, так и снаружи.
• Для этого отключите витрину от электрической сети.
• Вымойте внутренние и внешние поверхности витрины мыльным раствором, промойте
чистой водой, насухо протрите и проветрите в течение часа при открытой двери.
• Пыль, которая скапливается на конденсаторе, расположенном на задней стенка
витрины, препятствует нормальной работе витрины и приводит к увеличению расхода
электроэнергии, поэтому необходимо периодически (один раз в 6 месяцев) очищать
конденсатор от пыли, используя волосяную щетку или пылесос.
Для предотвращения конденсации влаги (появления капель) на корпусе витрины,
конструкцией предусмотрен обогрев шкафа с помощью встроенного теплового
контура, расположенного по периметру дверного проема. В связи с этим в процессе
работы компрессора корпус витрины, уплотнитель, корпус двери могут нагреваться.
Данное явление не является дефектом!
1312
Page 14
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность, её внешнее
проявление
Включенная в сеть
витрина не работает
Отсутствует освещение
внутри витрины или
на рекламной панели
(на витринах с канапе),
витрина работает
Цифровой термометр не
отображает температуру
Дребезжание и стук
у работающей витрины
Запах в витрине
Вероятная причина
Нет напряжения в сети Проверить напряжение в сети
Нет контакта вилки с
розеткой
Перегорел светильник
Неисправен выключатель
освещения
Отсутствует питание
термометра
Трубопроводы холодильного
агрегата касаются корпуса
витрины или стены
Витрина установлена
неустойчиво и на неровной
поверхности
Негерметичная упаковка
продуктов, выделяющих
запах
• При возникновении других неисправностей обратитесь в сервисный центр.
В процессе работы витрины могут быть слышны:
• щелчки срабатывания датчика-реле температуры;
• журчание хладагента, циркулирующего по трубкам холодильной системы;
• легкие потрескивания при температурных деформациях материалов;
• возможны небольшие шумы (гул), вызванные работающими вентиляторами.
Данные звуки не связаны с каким-либо дефектом и носят функциональный характер.
• При изготовлении теплоизоляции в качестве вспенивающего газа используется
циклопентан, который дает усадку. Незначительная неровность на боковых поверхностях
и задней стенке корпуса витрины, вызванная усадкой теплоизоляции, не влияет на
работоспособность и не является дефектом.
Метод выявления и устранения
неисправности
Обеспечить контакт
Обратиться в сервисную
мастерскую
Обратиться в сервисную
мастерскую
Устранить касание
трубопроводов
Установить витрину на
ровную поверхность, при
помощи регулировочных опор
отрегулировать устойчивое
положение витрины
Промыть витрину теплым
мыльным раствором,
протереть и проветрить
УТИЛИЗАЦИЯ
По истечении установленного срока службы предприятие-изготовитель не несет
ответственности за безопасную эксплуатацию витрины, поэтому рекомендуется не реже
одного раза в три года приглашать мастерской для профилактического осмотра или
ремонта электропроводки с целью обеспечения его электро- и пожаробезопасности.
Если эксплуатация Вашей витрины в дальнейшем невозможна, рекомендуем привести её
в негодность следующим образом:
• отсоединить вилку от сети и перерезать провод;
• корпус витрины подлежит захоронению на полигонах бытовых и промышленных отходов
по правилам и требованиям, установленным местной администрацией;
• компрессор, холодильный агрегат, пускозащитное реле, электропроводка могут
утилизироваться как лом черных и цветных металлов.
Витрина не содержит драгоценных металлов.
Содержание цветных металлов в витрине вы можете посмотреть на сайте по адресу
www.biryusa.ru.
ЗАПРЕЩАЕТСЯ!
Выжигание теплоизоляции корпуса витрины ввиду образования при горении токсичных
веществ.
Page 15
Бирюса 102
Бирюса 235
Бирюса 310PN
Бирюса 310N
Бирюса 310P
Бирюса 310
от 187 до 242
Бирюса 290
Бирюса 154
Бирюса 152P
ТЕХНИЧЕСКИЕ ДАННЫЕ
Бирюса 152
0,36 0,36 0,65 0,73 0,95 0,95 0,95 0,95 0,95 0,75
0,120 0,120 0,095 0,220 0,240 0,240 0,210 0,210 0,160 0,100
0,34 0,34 0,36 0,64 0,64 0,64 0,56 0,56 0,48 0,28
0,152 0,152 0,154 0,290 0,310 0,310 0,310 0,310 0,235 0,115
www.biryusa.ru
Изготовлено в России ОАО «КЗХ «Бирюса»
2
2
3
3
8-800-250-00-14, режим работы - пн-пт 04:00-13:00 (MSK)
Россия, 660123, г. Красноярск, пр. им. газеты Красноярский рабочий, 29
Обозначение модели
Характеристики
Отклонение номинального напряжения в сети, при котором витрина может нормально
функционировать, В
Номинальная потребляемая мощность, Вт 135 150 110 145 145 160 145 145 140 80
Номинальная потребляемая мощность в режиме оттаивания, Вт - - - - - - - - 220 -
Внутренний объём, м
Полезный объём, м
Демонстрационная охлаждаемая площадь полок, м
Размеры проёма витрины в плоскости линии загрузки, м
Температура в полезном объёме*, °С:
- не ниже 1 1 -6 1 1 1 1 1 -6 1
- не выше 10 10 6 10 10 10 10 10 6 10
Установленный срок службы, лет, не менее 7 7 7 7 7 7 7 7 7 7
Габаритные размеры, мм:
высота 850 990 860 1450 1690 1810 1690 1810 1450 865
ширина 580 580 580 580 580 580 580 580 600 480
глубина 620 620 620 620 620 620 620 620 590 605
Масса нетто, кг, не более 37 38 42 48 56 57 56 57 66 24
Потребление энергии за сутки при температуре окружающего воздуха 24 °С, кВт • ч/24ч*, не более 2,00 2,35 2,00 1,20 1,20 1,20 1,60 1,60 1,64 0,9
Количество компрессоров 1 1 1 1 1 1 1 1 1 1
* Определяется в лабораторных условиях в соответствии с ГОСТ 23833-95.
1514
Loading...
