Biro VTS-100 Specifications

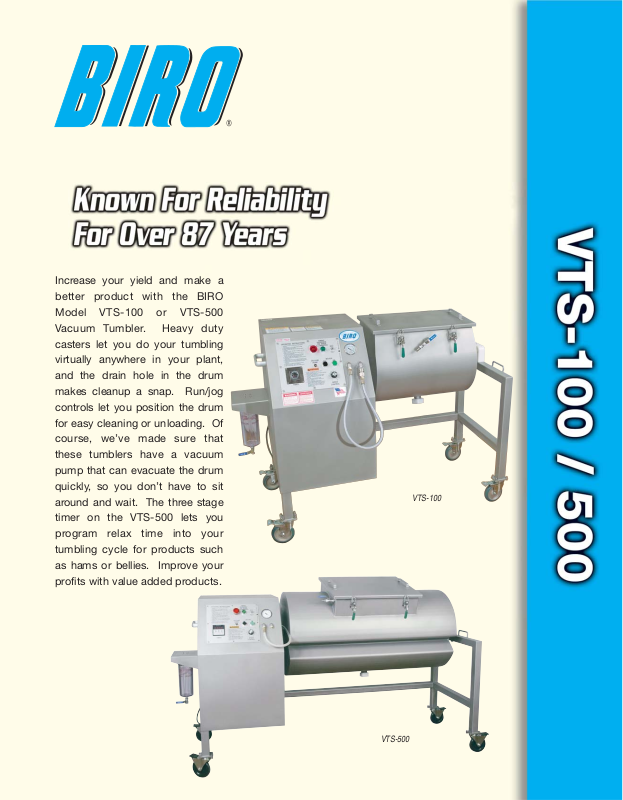

Increase your yield and make a better product with the BIRO Model VTS-100 or VTS-500 Vacuum Tumbler. Heavy duty casters let you do your tumbling virtually anywhere in your plant, and the drain hole in the drum makes cleanup a snap. Run/jog controls let you position the drum for easy cleaning or unloading. Of course, we’ve made sure that these tumblers have a vacuum pump that can evacuate the drum quickly, so you don’t have to sit around and wait. The three stage timer on the VTS-500 lets you program relax time into your tumbling cycle for products such as hams or bellies. Improve your profits with value added products.
VTS-100
VTS-500
Stands alone for quality
and value since 1921
MODELS
ELECTRICAL CONSTRUCTION MOTORS
DRUM CAPACITY DUMP HEIGHT DRIVE MOTOR VACUUM PUMP TIMER TUMBLE SPEED SAFETY STANDARD STANDARD FEATURES
OPTIONS (EC)
CERTIFICATION WEIGHT
DIMENSIONS CRATED
SPECIFICATIONS
VTS-100
VTS-100 VACUUM MARINATING TUMBLER
3/4 HP, 115 VOLTS, 60 CYCLE, 1 PHASE HAS 8’ CORD AND PLUG; 220 VOLTS, 50/60 CYCLE, 1 PHASE HAS 8’ CORD NO PLUG. STAINLESS STEEL DRUM AND FRAME.
CONTROLS ARE NEMA 4X RATED
MOTOR HP TYPE KW VOLTS AMPS HERTZ PHASE CODE DRIVE3⁄4 TEFC .56 115/230 12/6 60 1 STD PUMP3⁄4 OPDP .56 115/230 12/6 60 1 STD DRIVE3⁄4 TEFC .56 220 7 50 1 EC PUMP3⁄4 OPDP .56 220 7 50 1 EC
100 LBS. (45.4 KG), TUMBLE 100 LBS. (45.4 KG) APPROX. 30” (762 MM), DRUM OPENING AT 9 O’ CLOCK POSITION. 3/4 HP (.56 KW), VARIABLE SPEED (0-14 RPM), 60:1 TRANSMISSION, TEFC (TOTALLY ENCLOSED FAN COOLED). 3/4HP (.56 KW) 60 CYCLE, 1 PHASE. 0-50 MINUTE INTERVAL MODE TIMER (DIAL). 99 MINUTE PROGRAMABLE REPEAT CYCLE (RUN-STOP-RUN) 0-14 RPM. PHOTO ELECTRIC EYE FOR SAFETY SHUT DOWN. 5” LOCKING SWIVEL CASTERS, DRAIN CAP WRENCH, EXTERNAL MOISTURE TRAP WITH REMOVAL TOOL, INTERNAL
IN-LINE FILTER, 1 EXTRA FILTER ELEMENT, 8’ CORD AND PLUG 115V, 8’ CORD NO PLUG 220 V, 4 ADJUSTABLE, QUICK RELEASE TOGGLE CLAMPS ON LID, SILICONE LID GASKET, OPERATING AND SAFETY MANUAL.
220-50-1 OR 220-60-1, LEG EXTENSIONS, STAINLESS STEEL LOCKING SWIVEL CASTERS AND BALL BEARINGS. REVERSE SWITCH MOMENTARY, PROGRAMMABLE REPEAT CYCLE TIMER (RUN-STOP-RUN) WITH TIME INHIBITOR (MEMORY), STAINLESS STEEL CRIMPED FITTINGS ON HOSE, PROTECTIVE ENCLOSURE FOR CONTROL PANEL, 1 HP HEAVY DUTY VACUUM PUMP.
N/A. UNCRATED: 435 LBS. (198 KG).
CRATED: 640 LBS. (290 KG). L = 71” (1803 MM) X W = 43” (1069 MM) X H = 57” (1448 MM).
VTS-500
VTS-500 VACUUM MARINATING TUMBLER
STD=STANDARD OP=OPTIONAL EC=EXTRA COST TEFC= TOTALLY ENCLOSED FAN COOLED OPDP=OPEN DRIP PROOF
500 LBS. (227 KG).TUMBLE 440 LBS. (199 KG) APPROX. 24” (609 MM), DRUM OPENING AT 9 O’ CLOCK POSITION.
220-50-1 OR 220-60-1, LEG EXTENSIONS, STAINLESS STEEL LOCKING SWIVEL CASTERS AND BALL BEARINGS, REVERSE SWITCH MOMENTARY, TIME INHIBITOR (MEMORY), STAINLESS STEEL CRIMPED FITTINGS ON HOSE, PROTECTIVE ENCLOSURE FOR CONTROL PANEL, 1 HP HEAVY DUTY VACUUM PUMP.
U.L. UNCRATED: 645 LBS. (293 KG) APPROXIMATE.
CRATED: 857 LBS. (389 KG) APPROXIMATE. L = 96” (2438 MM), X W = 43” (1069 MM), X H = 57” (1448 MM)
457 mm x 610 mm
THE BIRO MANUFACTURING COMPANY 1114 WEST MAIN STREET MARBLEHEAD, OH 43440-2099 U.S.A.
ALL SPECIFICATIONS CONTAINED HEREIN ARE SUBJECT TO CHANGE WITHOUT NOTIFICATION.
Service is available from over 245 locations worldwide
Phone: (419) 798-4451
Fax: (419) 798-9106
http://www.birosaw.com
sales@birosaw.com
ITEM NO.: LIT VTS-100/500-328
FORM NO.: Md VTS-100/500-328-02-09-1-ENG-MARK
