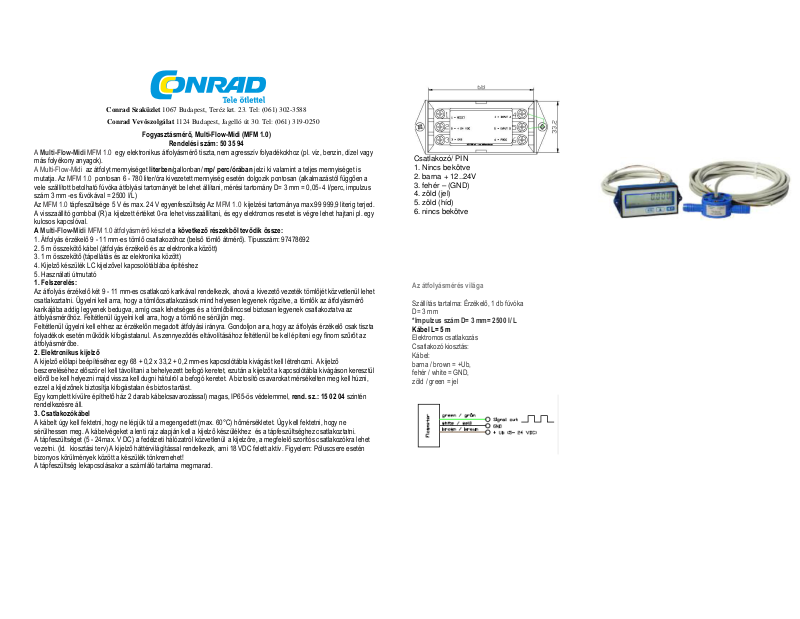

Fogyasztásmérő, Multi-Flow-Midi (MFM 1.0)
Rendelési szám: 50 35 94
A Multi-Flow-Midi MFM 1.0 egy elektronikus átfolyásmérő tiszta, nem agresszív folyadékokhoz (pl. víz, benzin, dízel vagy
más folyékony anyagok).
A Multi-Flow-Midi az átfolyt mennyiséget literben/gallonban/ mp/ perc/órában jelzi ki valamint a teljes mennyiséget is
mutatja. Az MFM 1.0 pontosan 6 - 780 liter/óra kivezetett mennyiség esetén dolgozik pontosan (alkalmazástól függően a
vele szállított betolható fúvóka átfolyási tartományét be lehet állítani, mérési tartomány D= 3 mm = 0,05- 4 l/perc, impulzus
szám 3 mm -es fúvókával = 2500 I/L)
Az MFM 1.0 tápfeszültsége 5 V és max. 24 V egyenfeszültség Az MFM 1.0 kijelzési tartománya max.99 999,9 literig terjed.
A visszaállító gombbal (R) a kijelzett értéket 0-ra lehet visszaállítani, és egy elektromos resetet is végre lehet hajtani pl. egy
kulcsos kapcslóval.
A Multi-Flow-Midi MFM 1.0 átfolyásmérő készlet a következő részekből tevődik össze:
1. Átfolyás érzékelő 9 - 11 mm-es tömlő csatlakozóhoz (belső tömlő átmérő). Típusszám: 97478692
2. 5 m összekötő kábel (átfolyás érzékelő és az elektronika között)
3. 1 m összekötő (tápellátás és az elektronika között)
4. Kijelző készülék LC kijelzővel kapcsolótáblába építéshez
5. Használati útmutató
1. Felszerelés:
Az átfolyás érzékelő két 9 - 11 mm-es csatlakozó karikával rendelkezik, ahová a kivezető vezeték tömlőjét közvetlenül lehet
csatlakoztatni. Ügyelni kell arra, hogy a tömlőcsatlakozások mind helyesen legyenek rögzítve, a tömlők az átfolyásmérő
karikájába addig legyenek bedugva, amíg csak lehetséges és a tömlőbilinccsel biztosan legyenek csatlakoztatva az
átfolyásmérőhöz. Feltétlenül ügyelni kell arra, hogy a tömlő ne sérüljön meg.
Feltétlenül ügyelni kell ehhez az érzékelőn megadott átfolyási irányra. Gondoljon arra, hogy az átfolyás érzékelő csak tiszta
folyadékok esetén működik kifogástalanul. A szennyeződés eltávolításához feltétlenül be kell építeni egy finom szűrőt az
átfolyásmérőbe.
2. Elektronikus kijelző
A kijelző előlapi beépítéséhez egy 68 + 0,2 x 33,2 + 0,2 mm-es kapcsolótábla kivágást kell létrehozni. A kijelző
beszereléséhez először el kell távolítani a behelyezett befogó keretet, ezután a kijelzőt a kapcsolótábla kivágáson keresztül
előről be kell helyezni majd vissza kell dugni hátulról a befogó keretet. A biztosító csavarokat mérsékelten meg kell húzni,
ezzel a kijelzőnek biztosítja kifogástalan és biztos tartást.
Egy komplett kívülre építhető ház 2 darab kábelcsavarozással) magas, IP65-ös védelemmel, rend. sz.: 15 02 04 szintén
rendelkezésre áll.
3. Csatlakozókábel
A kábelt úgy kell fektetni, hogy ne lépjük túl a megengedett (max. 60°C) hőmérsékletet. Úgy kell fektetni, hogy ne
sérülhessen meg. A kábelvégeket a lenti rajz alapján kell a kijelző készülékhez és a tápfeszültséghez csatlakoztatni.
A tápfeszültséget (5 - 24max. V DC) a fedélzeti hálózatról közvetlenül a kijelzőre, a megfelelő szorítós csatlakozókra lehet
vezetni. (ld. kiosztási terv) A kijelző háttérvilágítással rendelkezik, ami 18 VDC felett aktív. Figyelem: Póluscsere esetén
bizonyos körülmények között a készülék tönkremehet!
A tápfeszültség lekapcsolásakor a számláló tartalma megmarad.
Csatlakozó/ PIN
1. Nincs bekötve
2. barna + 12..24V
3. fehér – (GND)
4. zöld (jel)
5. zöld (híd)
6. nincs bekötve
Az átfolyásmérés világa
Szállítás tartalma: Érzékelő, 1 db fúvóka
D= 3 mm
*Impulzus szám D= 3 mm= 2500 I/ L
Kábel L= 5 m
Elektromos csatlakozás
Csatlakozó kiosztás:
Kábel:
barna / brown = +Ub,
fehér / white = GND,
zöld / green = jel
Műszaki adatok
Műszaki
adatok
Alkalmazás:
Benzin, dízel, víz, italok, és más
Benzin, dízel,
A mérés elve
A mérés elve
Turbina
Letapogató rendszer
Érzékelő elv
Hall érzékelő, hall effekt, érintkezés nélkül
Kimenő
jel Kimenet: négyzet jel
PNP (R 2k2 beépítve), 2 I/ U
Átfolyási irány
Átfolyási irány
A nyíl irányában
Átfolyás tartomány L/perc
Átfolyás LPM
0,1 -
10 L/perc (H
2
O 22°C
-
nál)
Szórófej
Fúvóka
D= 5,9 mm, beépített
*Impulzus szám/liter kb.
*Impulzus
kimenet/liter
1150 I/ L D= 5 mm
-
nél, H2O, 20 °C
Az anyag viszkozitása v
Viszkozitás v
0...20 mPa
Mérési pontosság =
1 mPas) Pontosság (v = 1
mPas) +/-
2% azonos működési körülmények esetén
Ismétlési pontosság
Ismétlési pontosság
+- 0,5 % (azonos
működési körülmények
Üzemi/megrepedési nyomás
Folyamatos
- /megrepedési
-
0,7-
6 bar / 16 bar (20°C
-
nál)
Üzemi hőmérséklet
Üzemi hőmérséklet
-
20°C ...+ 80 °C
Pozícionálás
Pozícionálás
tetszőleges
Csatlakoztatás
Csatlakoztatás
2 x 11 mm
-
es tömlő csatlakozás
Anyag / Rotor / O
-
gyűrű Anyag / Rotor / O
-
gyűrű POM, Rotor= PVDF, O
-
gyűrű: FKM
Tengely / Csapágyazás
Tengely / Csapágyazás
Tengely = A4 / 316L, csapágy = POM
Tápellátás
Tápellátás
5- 24
max.
VDC
Kimeneti áram
I
. Kimeneti áram I
. 25 mA
max.
Súly: Súly: 45 gramm
Méret (mm)
Méret (mm)
Ld. az ábrán
víz alapú anyagok. Alkalmazás:
víz, italok, és más víz alapú anyagok.
esetén)
nyomás
max
max
