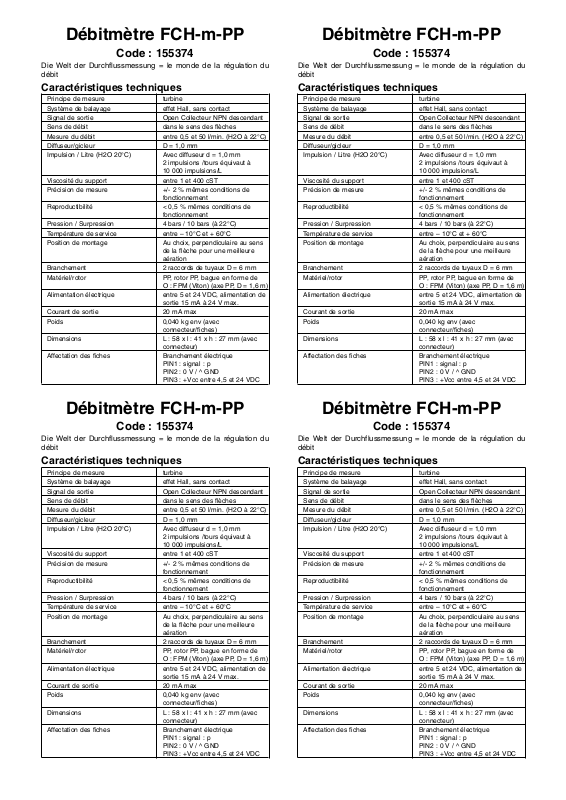

Débitmètre FCH-m-PP
Code : 155374
Die Welt der Durchflussmessung = le monde de la régulation du
débit
Caractéristiques techniques
Principe de mesure turbine
Système de balayage effet Hall, sans contact
Signal de sortie Open Collecteur NPN descendant
Sens de débit dans le sens des flèches
Mesure du débit entre 0,5 et 50 l/min. (H2O à 22°C)
Diffuseur/gicleur D = 1,0 mm
Impulsion / Litre (H2O 20°C) Avec diffuseur d = 1,0 mm
2 impulsions /tours équivaut à
10 000 impulsions/L
Viscosité du support entre 1 et 400 cST
Précision de mesure +/- 2 % mêmes conditions de
fonctionnement
Reproductibilité < 0,5 % mêmes conditions de
fonctionnement
Pression / Surpression 4 bars / 10 bars (à 22°C)
Température de service entre – 10°C et + 60°C
Position de montage Au choix, perpendiculaire au sens
de la flèche pour une meilleure
aération
Branchement 2 raccords de tuyaux D = 6 mm
Matériel/rotor PP, rotor PP, bague en forme de
O : FPM (Viton) (axe PP, D = 1,6 m)
Alimentation électrique entre 5 et 24 VDC, alimentation de
sortie 15 mA à 24 V max.
Courant de sortie 20 mA max
Poids 0,040 kg env (avec
connecteur/fiches)
Dimensions L : 58 x l : 41 x h : 27 mm (avec
connecteur)
Affectation des fiches Branchement électrique
PIN1 : signal : p
PIN2 : 0 V / ^ GND
PIN3 : +Vcc entre 4,5 et 24 VDC
