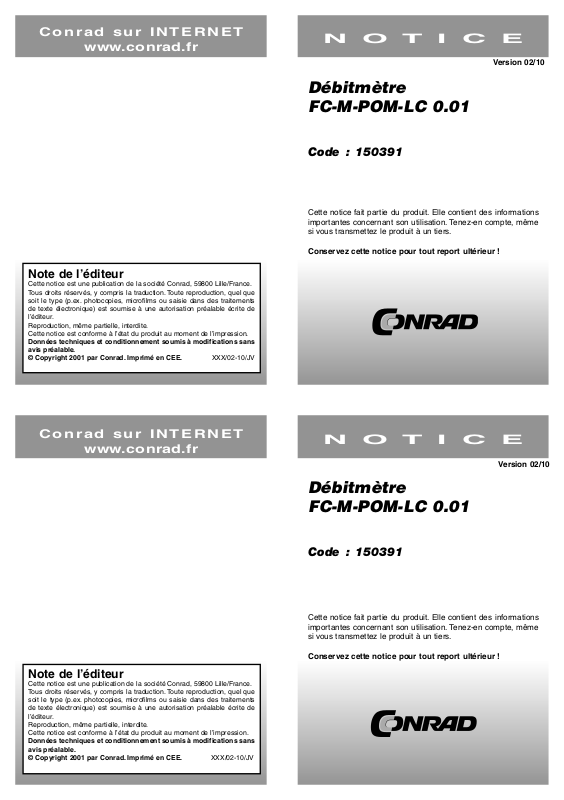

Co n r ad su r I N TER N ET
www.conrad.fr
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE.
XXX/02-10/JV
N O T I C E
Version 02/10
Débitmètre
FC-M-POM-LC 0.01
Code : 150391
Cette notice fait partie du produit. Elle contient des informations
importantes concer nant son utilisation. Tenez-en compte, même
si vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Co n r ad su r I N TER N ET
www.conrad.fr
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE.
XXX/02-10/JV
N O T I C E
Version 02/10
Débitmètre
FC-M-POM-LC 0.01
Code : 150391
Cette notice fait partie du produit. Elle contient des informations
importantes concer nant son utilisation. Tenez-en compte, même
si vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Débitmètre
Caractéristiques techniques
Principe de mesure Turbine
Capteur A effet Hall
Signal de sortie
Sens du débit En direction de la flèche
Gamme de mesure 0,05- 3,0 L/min (H2O à 22°C)
Buse D = 3 mm
Nombre d’impulsions
Viscosité de la matière 0,5 – 10 mPa
Précision de la mesure
Reproductibilité
Pression de service/d’éclatement 4 bars/ 10 bars (à 22°C)
Température de fonctionnement -10°C ... +80°C
Position d’installation Au choix
Connexion
Matériau/rotor/joint torique POM* /PVDF*
Axe/roulement Axe = PVDF
Connexion électrique Voir diagramme
Courant de sortie 25 mA max.
Poids 25 grammes (avec connecteurs)
Dimensions 51 x 41 x 53 mm (avec fiche)
* Le polyoxyméthylène (ou polyformaldéhyde) est un polymère
appelé également POM,
** Le PVDF est un fluoropolymère thermoplastique très résistant.
pour mesurer les plus petites
quantités d’eau, d’essence, de
diesel ou du mazout
Open-collector
2 500 impulsions env./litre/H2O
20°C
+/-2% (sous les mêmes conditions
de fonctionnement)
< 0,5% (sous les mêmes
conditions de fonctionnement)
2 x G 1/8’’ filetage extérieur/
2 x M5 IG
*/FPM (Viton)
Affection des fiches/des plots de connexion
Connecteur avec contacts sertis fournis
PIN (Broche) 1 : signal
PIN (Broche) 2 : masse (0 V masse)
PIN (Broche) 3 : +Vcc (4,5 à 24 VDC max.)
Pour application PNP, veuillez utiliser R = 1k5
Insertion de la buse pour Q
(coefficient) = 0,015-1,0 L/min.
D= 1,0 mm
Env. 11.500 lmp/L :
Sens du débit sans
Coefficients de débit et impulsions
Q1 = 0,03-1,8 L/min. Buse D=1,6 mm, K = 8.500 impulsions/litre
Q2= 0,05- 3,0 L/min. Buse D=3,0 mm, K = 2.500 impulsions/litre
impulsions par litre
flSens du débit avec buse
2
Débitmètre
Caractéristiques techniques
Principe de mesure Turbine
Capteur A effet Hall
Signal de sortie
Sens du débit En direction de la flèche
Gamme de mesure 0,05- 3,0 L/min (H2O à 22°C)
Buse D = 3 mm
Nombre d’impulsions
Viscosité de la matière 0,5 – 10 mPa
Précision de la mesure
Reproductibilité
Pression de service/d’éclatement 4 bars/ 10 bars (à 22°C)
Température de fonctionnement -10°C ... +80°C
Position d’installation Au choix
Connexion
Matériau/rotor/joint torique POM* /PVDF*
Axe/roulement Axe = PVDF
Connexion électrique Voir diagramme
Courant de sortie 25 mA max.
Poids 25 grammes (avec connecteurs)
Dimensions 51 x 41 x 53 mm (avec fiche)
* Le polyoxyméthylène (ou polyformaldéhyde) est un polymère
appelé également POM,
** Le PVDF est un fluoropolymère thermoplastique très résistant.
pour mesurer les plus petites
quantités d’eau, d’essence, de
diesel ou du mazout
Open-collector
2 500 impulsions env./litre/H2O
20°C
+/-2% (sous les mêmes conditions
de fonctionnement)
< 0,5% (sous les mêmes
conditions de fonctionnement)
2 x G 1/8’’ filetage extérieur/
2 x M5 IG
*/FPM (Viton)
3
Affection des fiches/des plots de connexion
Connecteur avec contacts sertis fournis
PIN (Broche) 1 : signal
PIN (Broche) 2 : masse (0 V masse)
PIN (Broche) 3 : +Vcc (4,5 à 24 VDC max.)
Pour application PNP, veuillez utiliser R = 1k5
Insertion de la buse pour Q
(coefficient) = 0,015-1,0 L/min.
D= 1,0 mm
Env. 11.500 lmp/L :
Sens du débit sans
Coefficients de débit et impulsions
Q1 = 0,03-1,8 L/min. Buse D=1,6 mm, K = 8.500 impulsions/litre
Q2= 0,05- 3,0 L/min. Buse D=3,0 mm, K = 2.500 impulsions/litre
impulsions par litre
flSens du débit avec buse
2 3
