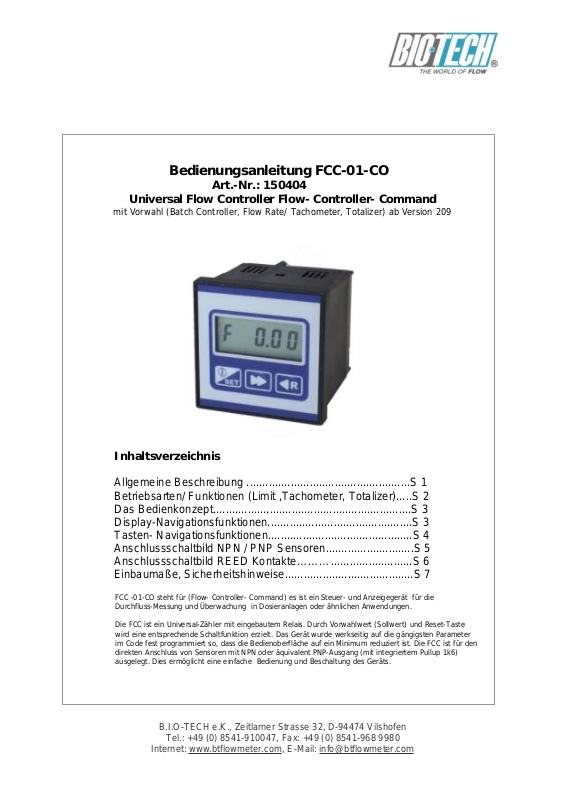

Bedienungsanleitung FCC-01-CO
Art.-Nr.: 150404
Universal Flow Controller Flow- Controller- Command
mit Vorwahl (Batch Controller, Flow Rate/ Tachometer, Totalizer) ab Version 209
Inhaltsverzeichnis
Allgemeine Beschreibung ....................................................S 1
Betriebsarten/ Funktionen (Limit ,Tachometer, Totalizer).....S 2
Das Bedienkonzept...............................................................S 3
Display-Navigationsfunktionen..............................................S 3
Tasten- Navigationsfunktionen..............................................S 4
Anschlussschaltbild NPN / PNP Sensoren............................S 5
Anschlussschaltbild REED Kontakte………..........................S 6
Einbaumaße, Sicherheitshinweise.........................................S 7
FCC -01-CO steht für (Flow- Controller- Command) es ist ein Steuer- und Anzeigegerät für die Durchfluss-Messung und Überwachung in Dosieranlagen oder ähnlichen Anwendungen.
Die FCC ist ein Universal-Zähler mit eingebautem Relais. Durch Vorwahlwert (Sollwert) und Reset-Taste wird eine entsprechende Schaltfunktion erzielt. Das Gerät wurde werkseitig auf die gängigsten Parameter im Code fest programmiert so, dass die Bedienoberfläche auf ein Minimum reduziert ist. Die FCC ist für den direkten Anschluss von Sensoren mit NPN oder äquivalent PNP-Ausgang (mit integriertem Pullup 1k6) ausgelegt. Dies ermöglicht eine einfache Bedienung und Beschaltung des Geräts.
B.I.O-TECH e.K., Zeitlarner Strasse 32, D-94474 Vilshofen
Tel.: +49 (0) 8541-910047, Fax: +49 (0) 8541-968 9980
Internet: www.btflowmeter.com, E-Mail: info@btflowmeter.com
2
Betriebsarten (Funktionen)
Flow rate Tachometer
misst die Flow Sensor Impulse pro Sekunde und rechnet diese in Volumeneinheit/min. um.
Totzeit des Messfilters : 5 sec.
Einstellung mit zwei Nachkommastellen
Batch-Zähler
zählt die Flow Sensor-Impulse und rechnet diese in die Menge um, angezeigt wird in Volumeneinheit mit zwei Nachkommastellen. Mit der Reset-Taste R kann der Wert zurückgesetzt sowie das Relais eingeschaltet werden. Erreicht das gemessene Volumen den Limit-Wert so wird das Relais ausgeschaltet. Ist der Limit-Wert auf Null eingestellt schaltet das Relais sofort aus. Limit kann durch SET-Taste-Drücken gesehen bzw. eingestellt werden*.
Einstellung mit einer Nachkommastelle
Einstellungen in diesem Betriebsmodus:*
1) Vorwahl/Limitwert L des Relais
Totalizer
zählt die Flow Sensor Impulse und rechnet diese in die Menge um, angezeigt fünfstellig in vollen Volumeneinheiten. Es handelt sich hier um die durchgeflossene Gesamtmenge. Dieser Wert kann nur über das Untermenü verändert werden.
Einstellungen in diesem Betriebsmodus:*
1) Flow Sensorkonstante n in Impulse/Volumeneinheit
2) Totalizer-Wert zurück auf Null oder auf einen bestimmten Wert setzten
3) Anzahl der Nachkommastellen im Batch-Zähler-Modus: eine oder zwei
Anzeige max.: 59999 Liter
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
3
*Das Bedienkonzept
Betriebsebene
FCC kann je nach Ausführung über mehrere Betriebsarten (Funktionen) verfügen:
1) F- Durchfluss in [Volumeneinheit/min]
2) t - Batch-Zähler mit Limitfunktion in [Volumeneinheit]
3) Gesamtmenge/ Totalizer in [Volumeneinheit]
Man kann zwischen den verschiedenen Betriebarten (Messarten) mit >> umschalten.
Einstellungsebene
Hier können die spezifischen Parameter wie z.B. Sensorkonstante, Limitwert für Relais eingesehen bzw. eingestellt werden. Einstellungen werden durch SET Drücken eingeleitet und durch blinkende Anzeige signalisiert. Jede Betriebsart verfügt über eigene Parameterliste. Man kann zwischen den Parametern mit >> umschalten.
Werteingabe SET gedrückt halten.
Die einzugebende Ziffer wird durch Blinken angezeigt. Mit >> die einzustellende Ziffer anwählen. Mit <R den Stellenwert inkrementieren.
Display-Navigationsfunktionen:
LCD-Anzeige
Voreingestellter Buchstabe kennzeichnet im
Betriebsmodus:
F- Tachometer: Durchfluss in Volumeneinheit/min
t –Batch-Zähler mit Limitfunktion, zwei Nachkommastellen
t –Batch-Zähler mit Limitfunktion, eine Nachkommastelle
Ohne Buchstaben – Totalizer
Einstellungsmodus: Blinken
gesamter Zeile signalisiert Einstellungsmodus. Blinken einzelner Ziffer signalisiert den einzustellenden Stellenwert eines Parameters bei
Werteingabe.
Eingabewerte: n -Eingabe des Flowmeter-Konstante Imp./ Volumeneinheit
z.B. 986 Impulse / Liter
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
4
L –Eingabe des Limits (Sollwert) für Relais
t-Komma-Position im Batch-Zähler-Modus,
eine oder zwei Nachkommastellen
Tasten-Navigationsfunktionen:
Umschalttaste
Im Betrieb schaltet sie zwischen den Betriebsarten des Gerätes:
F-Flow: Durchfluss in Volumeneinheit/min t –Batch-Zähler mit Limitfunktion: Ohne – Totalizer
Im Einstellungsmodus schaltet zwischen den Parametern der jeweiligen Betriebsart Bei Werteingabe schaltet zwischen den einzugebenden Ziffern eines Parameters
Einwahl-/Eingabe-Taste
Im Betrieb leitet die Einstellung der Parameter- signalisiert durch blinkende Anzeige- in der jeweiligen Betriebsart ein.
Im Einstellungsmodus gedrückt gehalten ermöglicht die Werteingabe des gewählten Parameters. Kurz gedrückt ermöglicht die Umstellung der Komma-Position im Batch-Zähler-Modus.
Rückkehr- / Werteingabe- / Reset- und Relais-Einschalt-Taste
Im Betrieb Im Totalizer-Modus [t] stellt den Wert im Display auf Null zurück und schaltet das Relais ein.
(Wenn die Impulskonstante Null ist, schaltet das Relais beim Anlegen der Versorgungsspannung, sofort um) Im Einstellungsmodus
kehrt das Gerät in Betrieb zurück Bei Werteingabe
Inkrementiert sie den Stellenwert eines Parameters.
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
5
Power/ Spannungsversorgung:
Im Betrieb mit Relais (Messfunktionen mit Vorwahl) min. +17VDC / Nom +24 VDC Im Betrieb ohne Relais (Messfunktionen ohne Vorwahl) min. +9VDC / max. +24 VDC
Relais-Schaltleistung:
max. 8A, 240 VAC / 24 VDC – bei ohmschen Lasten (Cos.=1)
Max. 3A, 240 VAC – bei induktiven Lasten (Cos.=0,4)
Input / Eingangscharakteristik:
1,5 kHz max., Auslösung durch Anstiegsflanke, Schwellwert +1V, max.+24 V, Mindestimpulsdauer >300us; Flow rate Totzeit 5 sec.
Betriebstemperatur: 0 °C bis +50 °C Lagertemperatur: –20 °C bis +70 °C
Schaltungsbeispiele
Mit B.I.O-TECH Flow-Sensoren mit kleinem Anschlussstecker (16 x 16)
Flow-Sensoren mit Ausgang-Typ NPN oder äquivalent PNP (pull-up R= 1k6 integriert)
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
6
Zählkontakt z.B. Reedkontakt zu Powerleitung
Zählkontakt z.B. Reedkontakt zu Masseleitung
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
7
Blendenmass
LCD 1236
SET
R
Anschlussbelegung/ Gehäuseabmessungen
Technische Änderungen vorbehalten, Stand 3.2015 We reserve the right to make technical changes without notice.
8
Sicherheitshinweise:
Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme des FCC (Flow- Controller-
Command) genau durch und befolgen Sie genau die Hinweise. Wir weisen ausdrücklich darauf
hin, dass das Gerät nur von fachlich qualifizierten Personen angeschlossen und in Betrieb genommen werden darf. Bitte beachten Sie unbedingt die technischen Daten auf Seite 5.
Unterbrechen Sie immer die Stromzufuhr, bevor Sie an elektrischen Betriebsmitteln arbeiten! Versichern Sie sich, dass die verwendete Betriebsspannung den angegebenen Werten
entspricht. In folgenden Fällen ist die Spannung sofort zu unterbrechen und ein unterwiesenes Fachpersonal
zu verständigen:
1. Fremdstoffe wie Wasser oder andere Flüssigkeiten, Schmutz, Staub sind in den FCC eingedrungen.
2. Trotz genauer Befolgung aller in der vorliegenden Bedienungsanleitung angegebenen Anweisungen funktioniert der FCC nicht einwandfrei. Versuchen Sie auf keinen Fall eigenhändig etwas zu modifizieren oder durch beliebiges Drücken der Bedientasten etwas zu ändern.
3. Wenn der FCC herunterfällt und das Gehäuse beschädigt ist oder sonstige mechanische Schäden erkennbar sind.
4. Die Anschlussklemmen an der Geräte-Rückseite nicht richtig halten oder lose sind.
5. Es kommt zu ungewöhnlichen Gerüchen oder Rauchentwicklungen oder verdächtiger Geräusche.
6. Die transparente Klemmenabdeckung an der Rückseite ist ein unverzichtbares Teil der FCC, es ist unzulässig das Gerät ohne diese Abdeckung zu betreiben. Die Klemmen 1,2 und 3 müssen gegen unbeabsichtigtes Berühren geschützt sein.
7. Wir weisen darauf hin, dass der Anschluss des Geräts und deren Bedienung nur von
unterwiesenem Fachpersonal vorgenommen werden darf. Entsprechende Sicherheits-
Vorschriften sind einzuhalten. Jeder Eingriff in das Gerät führt zu Garantieverlust.
