DE

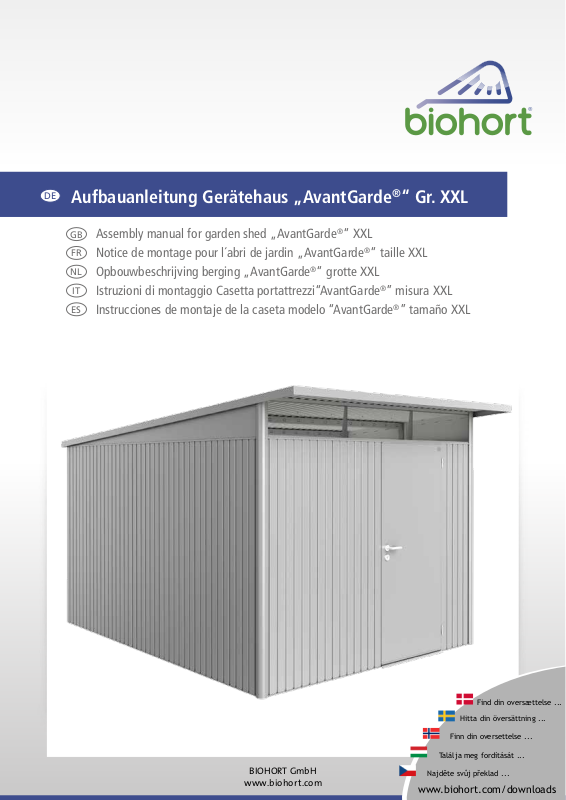

Aufbauanleitung Gerätehaus „AvantGarde®“ Gr. XXL
GB
Assembly manual for garden shed „AvantGarde®“ XXL
FR
Notice de montage pour l´abri de jardin „AvantGarde
NL
Opbouwbeschrijving berging „AvantGarde
IT
Istruzioni di montaggio Casetta portattrezzi“AvantGarde
ES
Instrucciones de montaje de la caseta modelo “AvantGarde
®
“ grotte XXL
®
“ taille XXL
®
” misura XXL
®
” tamaño XXL
BIOHORT GmbH
www.biohort.com
Find din oversættelse ...
Hitta din översättning ...
Finn din oversettelse ...
Találja meg fordítását ...
Najděte svůj překlad ...
www.biohort.com/downloads
1
Page 2
Wichtige Punkte für den Aufbau!
Vorliegende Aufbauanleitung zeigt den Zusammenbau von „AvantGarde®“ Größe „XXL“.
Für einige Montageschritte benötigen Sie 1 bis 2 Helfer.
Important details regarding assembly! This assembly manual shows the erection of the garden shed model “AvantGarde®” size “XXL”.
GB
For several assembly steps additional assistance of 1 or 2 people will be required.
FR
Points importants lors du montage! “ Cette notice de montage décrit l´assemblage de l´abri „AvantGarde®“ taille « XXL ».
Pour certaines étapes, demandez l´aide d´une ou deux personnes.
NL
Deze montage instructies hebben betrekking op de opbouw van de AvantGarde® , grootte XXL.
Voor enkele montage stappen heeft u 1 of 2 extra mensen nodig.
ES
Notas importantes para el montaje: Estas instrucciones muestran el montaje de la caseta “AvantGarde
®
“ en tamaño XXL.<
Es recomendable realizar el montaje entre dos o tres personas.
IT
Indicazioni importanti per il montaggio! Le seguenti istruzioni di montaggio fanno riferimento all‘assemblaggio di „AvantGarde®“ misura
„XXL“. Per alcune fasi di assemblaggio vi serviranno 1 - 2 aiutanti.
Um Kratzer zu vermeiden, verwenden Sie bitte geeignete Unterlagen!
GB
Please use a suitable underlay to avoid scratches!
FR
Pour éviter les rayures, utilisez les supports appropriés!
NL
Om krassen te voorkomen raden wij u aan er iets onder te leggen!
ES
Por favor, coloque en el suelo una base protectora adecuada para evitar posibles arañazos.
IT
Utilizzare una base adatta per evitare graffi!
Schraubverbindungen grundsätzlich erst am Ende der Montage festziehen!
GB
Nuts not to be tightened before the end of assembly!
FR
Ne serrer les écrous à fond qu´à la fin du montage!
NL
Schroeven pas aan het einde van de montage vastdraaien!
ES
En principio, no apriete fijamente las tuercas hasta que no haya terminado de
montar la caseta.
IT
I dadi devono essere serrati a fondo soltanto alla fine del montaggio!
Optionales Zubehör - Symbol:

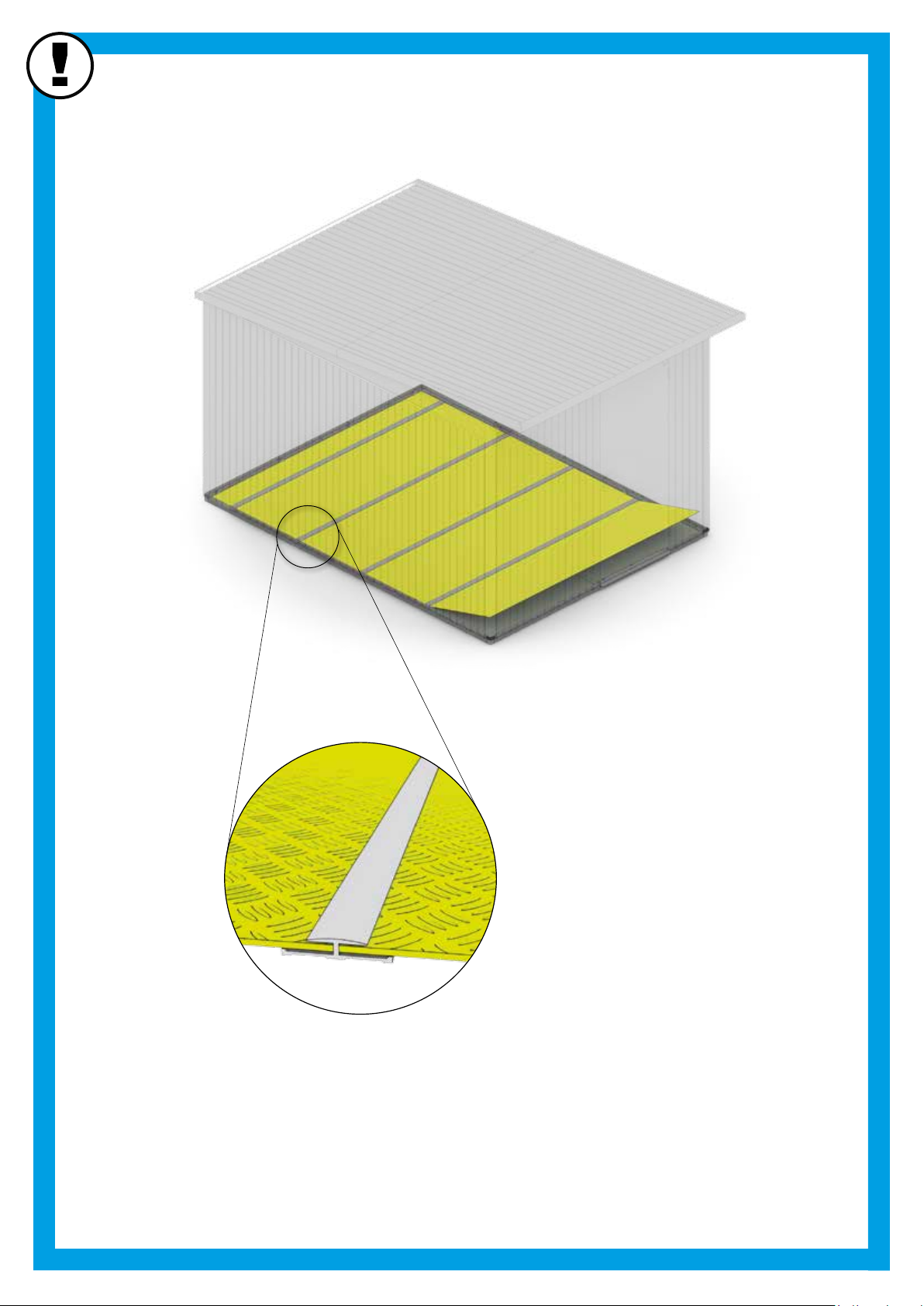

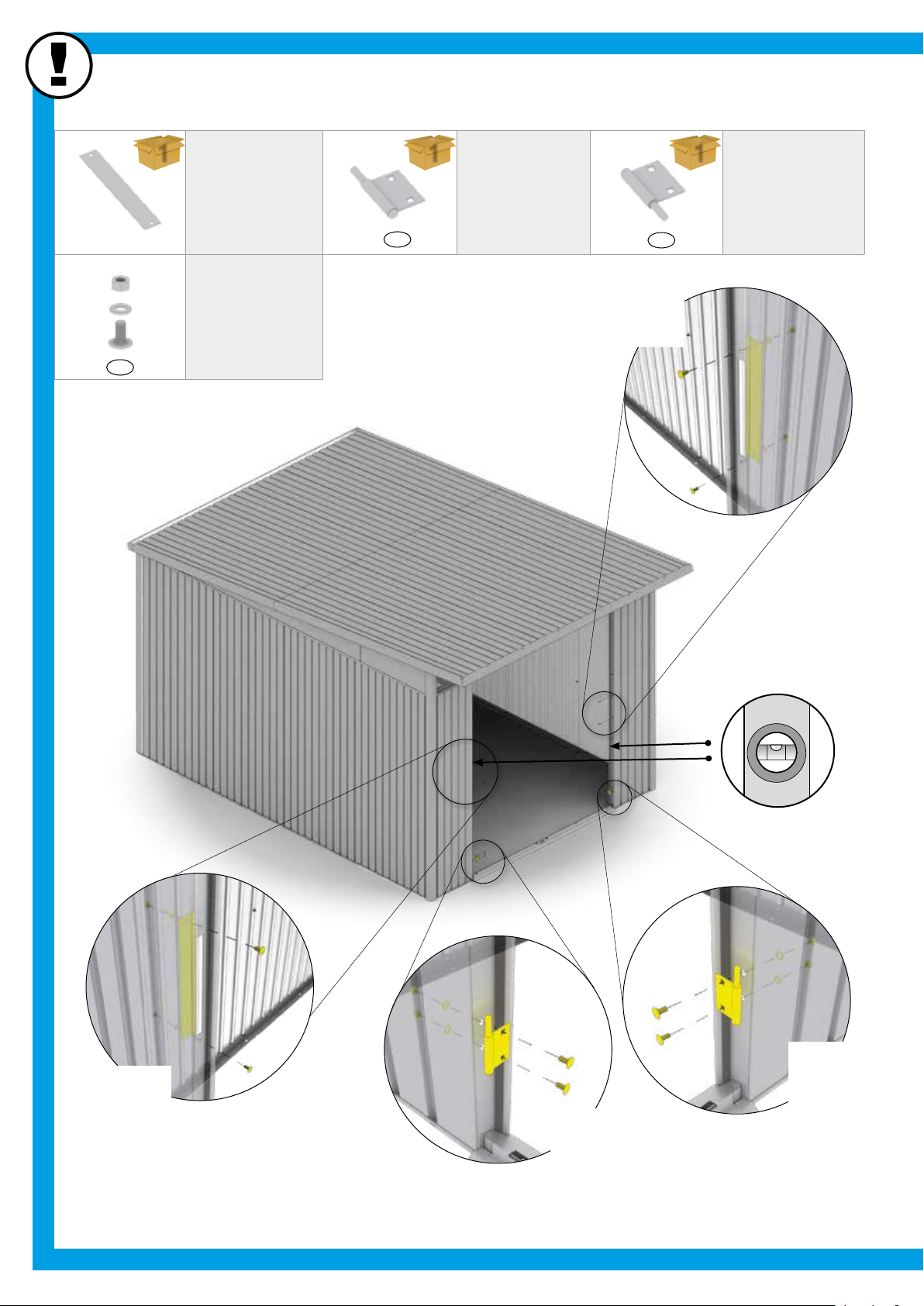

Arbeitsschritte die blau eingerahmt sind, zeigen den Einbau eines optionalen Zubehörteils.
Symbol of optional accessories: Blue framed assembly steps show the installation
GB
of optional accessories.
FR
Accessoires en option-Symbole: La trame entourée en bleu indique une étape avec
accessoires en option. A réaliser uniquement si vous avez commandé cet accessoire.
NL
Extra Toebehoor: Montagestappen met een blauwe rand betreffen de inbouw van
extra toebehoor.
ES
Accesorio opcional – símbolo: Los pasos de montaje que se encuentran enmarcados
en azul muestran el montaje de una pieza de un accesorio opcional.
IT
Simbolo per accessori opzionali: Le fasi del montaggio incorniciate in colore azzurro mostrano l’installazione di un accessorio opzionale.
optionales Zubehör - Accesso...
Wasserwaagen - Symbol:
Betreffendes Einbauteil mit der Wasserwaage ausrichten.
GB
Symbol of spirit level: Align the respective parts by using the spirit level.
FR
Symbole niveau à bulle: Lorsque ce symbole apparaît, vous devez ajuster l´élément à l´aide d´un niveau
à bulle.
Waterpas – symbool: Bij montagestappen waar dit symbool bijstaat is het noodzakelijk het betreffende
NL
onderdeel waterpas in te bouwen.
ES
Símbolo del nivelador: Indica que se debe ajustar y centrar la pieza con la ayuda de un nivelador.
IT
Simbolo di livella a bolla d‘aria: Allineare il componente in questione con l‘ausilio di una livella a bolla d’aria.
2
Page 3
Nicht bei Wind aufbauen!

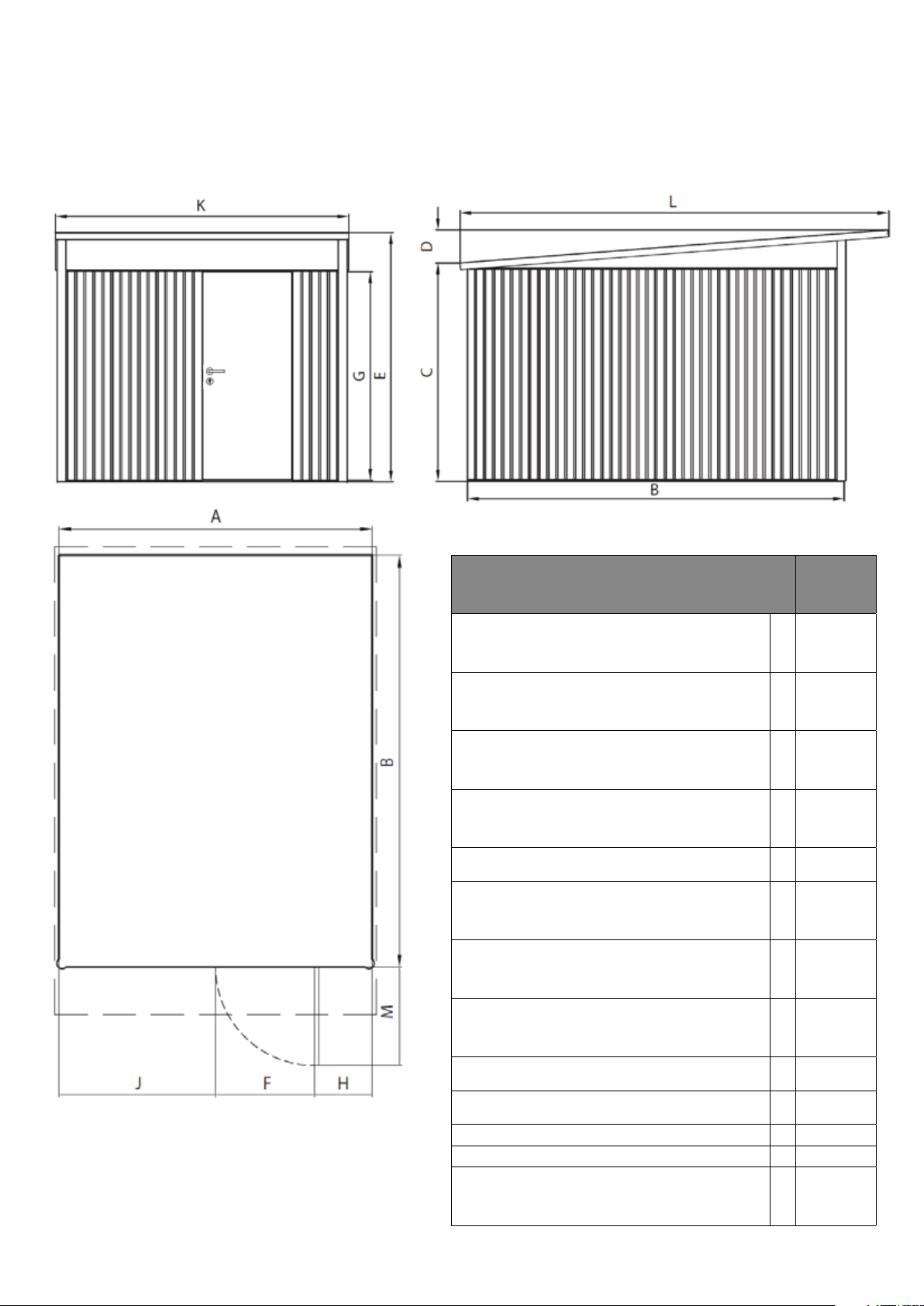

Maße für das Fundament
GB
Do not assemble the shed on a windy day!
FR
Ne pas assembler quand il y a du vent !
NL
Niet bij wind opbouwen!
Verwenden Sie bei der Montage Arbeitshandschuhe!
GB
Wear working gloves!
FR
Portez des gants de travail
NL
Handschoenen gebruiken!
GB
Foundation dimensions
FR
Dimensions pour la fondation
NL
Maat voor het fundament
257 cm
G
ES
No monte la caseta si hace mucho viento.
IT
Non montare la casetta in giornate di vento!
ES
Utilice unos guantes de trabajo.
IT
Utilizzare guanti da lavoro
ES
Medidas de los cimientos
IT
Dimensioni del basamento
G
Zusatztür Positionen -Side door positions - Positione de porte supplémentaire
337
G
G
G
G
XXL
G
G
G
XXL
G
G
Extra deur positie - Posición puerta adicional - Posizione della porta aggiuntiva
Einbaumöglichkeiten der Türen anstelle von Wandelementen!
GB
The door can be installed instead of a side wall element!
FR
La porte peut être installée sur le côté à la place d´une paroi
latérale !
NL
Inbouwmogelijkheden van de deuren i.p.v. de wandelementen
A
G
G
=
A
B
ES
Es posible colocar las puertas en lugar de los paneles laterales.
IT
Considerare la possibilità di montare una porta
standard al posto di una parete laterale!
G
G
G A
=
ZA
A
B
G
G
G
GG
3
Page 4
Pflege und Wartung
EN
Care and maintenance
FR
Entretien et maintenance
• Keine aggressiven Chemikalien
• Do not store aggressive substances unco-
wie z.B. Chlor oder Streusalz
offen lagern!
• Remove suntan lotion or any other
• Sonnenmilch und andere Cremen
mit Wasser und Seife entfernen
• Keine scheuernden Reinigungsmittel verwenden!
• Laub vom Dach regelmäßig
entfernen!
• Do not use abrasive cleaning agents!
• Keep the roof free of leaves!
• Check the gutter
• Touch-up scratches immediately with
• Dachrinnenauslauf kontrollieren
• Tiefe Kratzer sofort mit
• Lubricate the lock once a year!
beiliegendem Lack ausbessern!
• Ölen Sie das Schloss jährlich!
NL ITES
Onderhoud
• Geen chemicaliën om de berging opslaan
• Zonnebrandolie/melk en andere cremes
met water en glansmiddel verwijderen
• Gebruik geen schuurmiddelen!
• Regelmatig bladeren van dak verwijderen!
• Krassen direct met de meegeleverde lak
behandelen
• Slot jaarlijks oliën
• No almacene productos químicos agresi-
• Evite dejar huellas o restos de cremas
• No utilice ningún producto para fregar.
• Mantenga el tejado libre de hojas secas.
• Repare los arañazos lo antes posible con
• Aplique aceite en la cerradura y las bisa-
vered i.e. chlorine or road salt
creams with water and rinse aid!
the paint provided.
• Ne pas stocker de produits chimiques
(chlore, sel, etc…)
• Nettoyez uniquement avec de l´eau les
crèmes solaires et autres crèmes (pas de
nettoyant chimique).
• Ne pas utiliser de produits nettoyant
abrasifs!
• Débarrassez vous régulièrement des
feuilles mortes sur le toit !
• Corrigez immédiatement les rayures avec
la laque jointe!
• Graissez la serrure et les charnières
chaque année !
Cuidado y mantenimiento Manutenzione
vos dentro de la caseta como por ejemplo
cloro y sal antiescarcha.
solares sobre la chapa. Limpie la caseta
siempre con agua o un trapo húmedo.
En general, evite siempre cualquier producto químico para limpiar la caseta.
el barniz que se incluye
gras una vez al año
• Non lasciare prodotti chimici aggressivi
(come ad esempio cloro o sale per strade)
all’interno della casetta!
• Rimuovere crema solare e altre creme
con acqua e brillantante!
• Non utilizzare detergenti contenenti
sostanze aggressive!
• Mantenere il tetto libero da foglie!
• Ritoccare immediatamente eventuali graf-
fi con la vernice fornita nella confezione!
• Lubrificare la serratura e le cerniere a
cadenza annuale!
Vorschläge für das Fundament
Bitte achten Sie bei der Fundamentgestaltung darauf, dass Niederschlagswasser nicht seitlich unter den Bodenprofilen in das
Gerätehaus eindringen kann! (siehe Varianten 1, 2, 3). Aufsteigende Bodenfeuchtigkeit und Kondensation vermeiden Sie mittels
einer starken Kunststofffolie unter dem Fundament.
GB
Proposals for a secure foundation
When making the foundation arrangements please take necessary precaution to ensure that water cannot leak in under the floor profiles
(see option 1, 2, 3). Rising ground moisture and condensation can be avoided by using a strong plastic sheet underneath the paving slabs
or underneath the concrete foundation.
Conseils pour les fondations
FR
Lors de la réalisation de la fondation, veillez à ce que l´eau de pluie ne puisse pas pénétrer dans l´abri ou par les côtés sous les profils de
sol (voir variantes 1,2,3). Vous pouvez éviter l´humidité du sol et la condensation en mettant un film plastique épais sous les plaques de
béton.
Voorstellen voor fundament
NL
Let er bij het maken van de fundering op dat regenwater niet onder het bodemprofiel kan doorlopen (zie voorbeeld 1,2,3). Een vochtige
bodem en condensatie kunt u vermijden door het aanbrengen van een sterke kunststoffolie onder de tegels of het betonfundament.
ES
Medidas y recomendaciones para los cimientos:
Al colocar los cimientos, asegúrese de que el agua de lluvia no puede penetrar en la caseta por los laterales debajo del perfil del suelo
(véase variante 1,2 y 3). Evite la humedad y la condensación en el suelo colocando una lámina de plástico bajo las losas o los cimientos de
hormigón.
IT
Proposte per il basamento:
ll basamento deve essere progettato in modo da evitare infiltrazioni di acqua piovana all‘interno della casetta (vedere proposta 1-2-3).
Un telo di plastica spesso posto in corrispondenza dell‘area di pavimento evita infiltrazioni di umidità dal terreno e la formazione di condensa.
Weitere Details betreffend Fundament finden Sie auch unter www.biohort.com/Fundament
Further details about foundations you will find on www.biohort.com/foundation
Pour détails supplémentaires veuillez consulter www.biohort.com/foundations
Verdere details over het fundament vindt u ook op www.biohort.com/fundament
4
Page 5
Maßstabsgetreue Abbildung der zu verwendenden Schrauben:
GB
Scale drawing 1:1 of the screws in use
FR
Reproduction selon l´échelle 1:1.
NL
Afbeelding : schaal 1:1 (ware grootte)
M 1:1
4,8 x 9,5 M5 x 12 M4 x 10 M5 x 184,8 x 13 8 x 60M4 x 18 M5 x 10
ACHTUNG ATTENTION
ATTENTION | ATTENTIE |
LET OP | ATENCIÓN |
ATTENZIONE

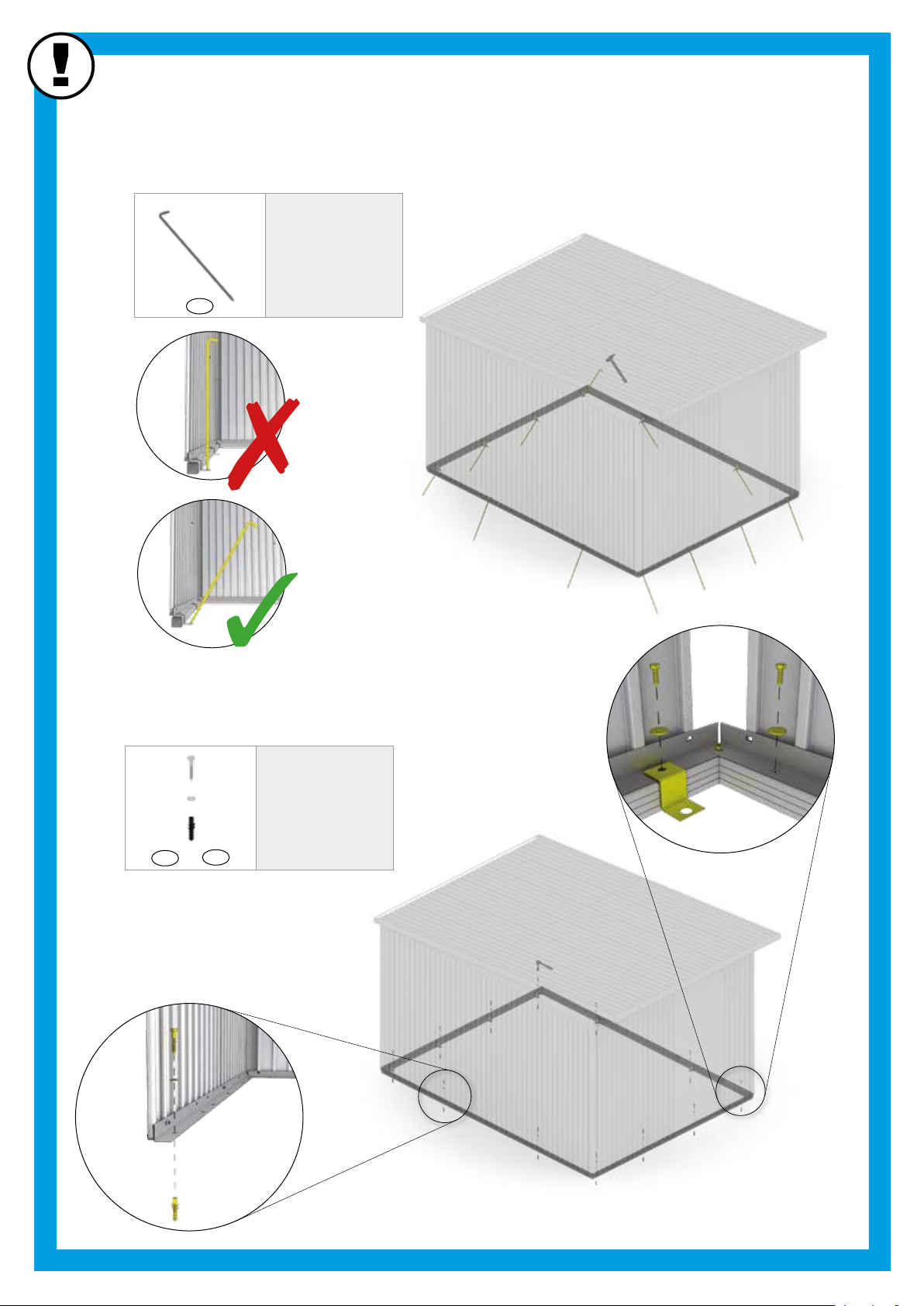

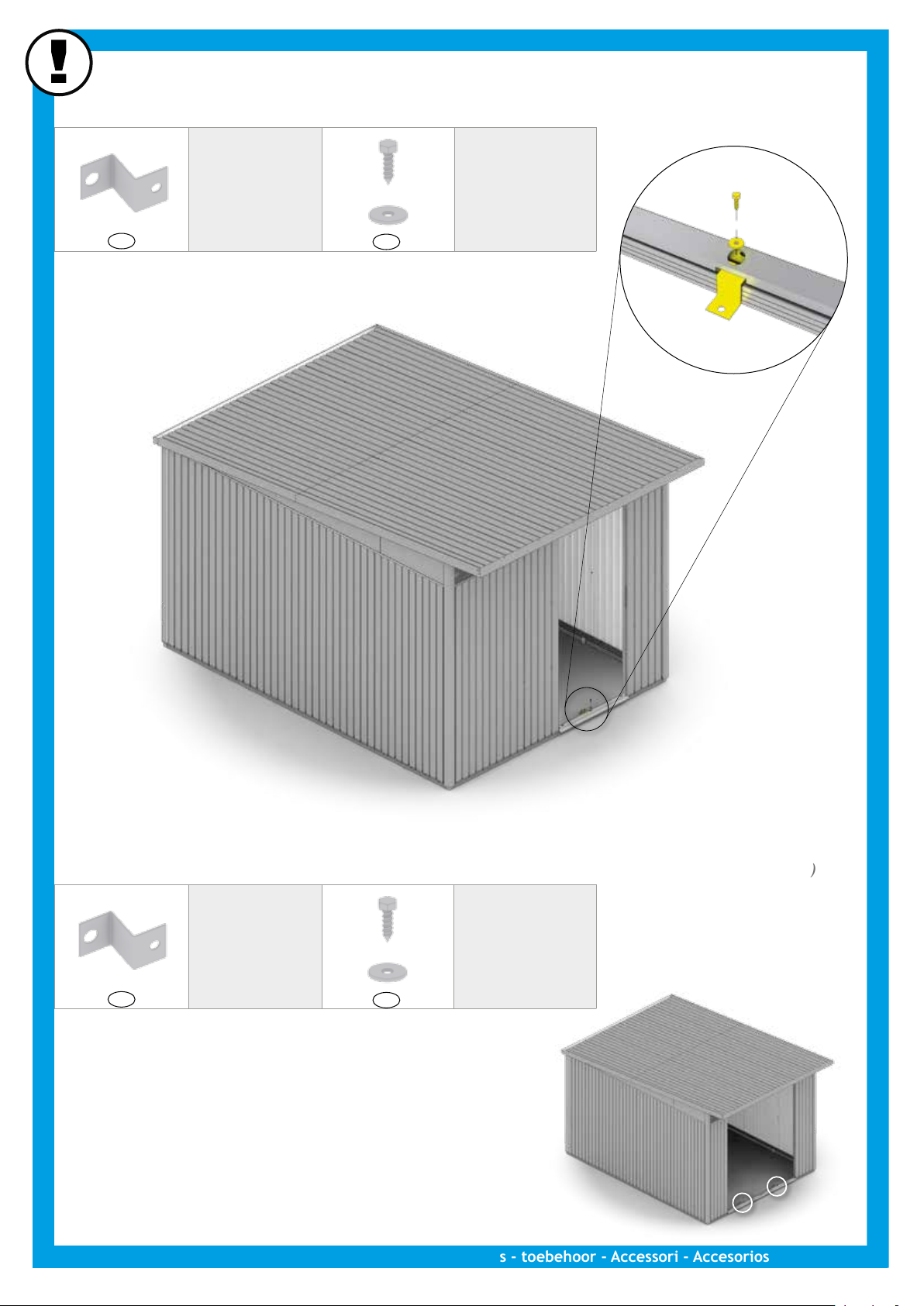

Die Verankerung ist wichtig, denken Sie an Sturmböen!
Do not forget to anchor the shed against gale force wind!
L´ancrage est important, pensez aux rafales de vent!
ES
Reproducción a escala 1:1 de los tornillos que se utilizan para el montaje.
IT
Immagine in scala delle viti da utilizzare!

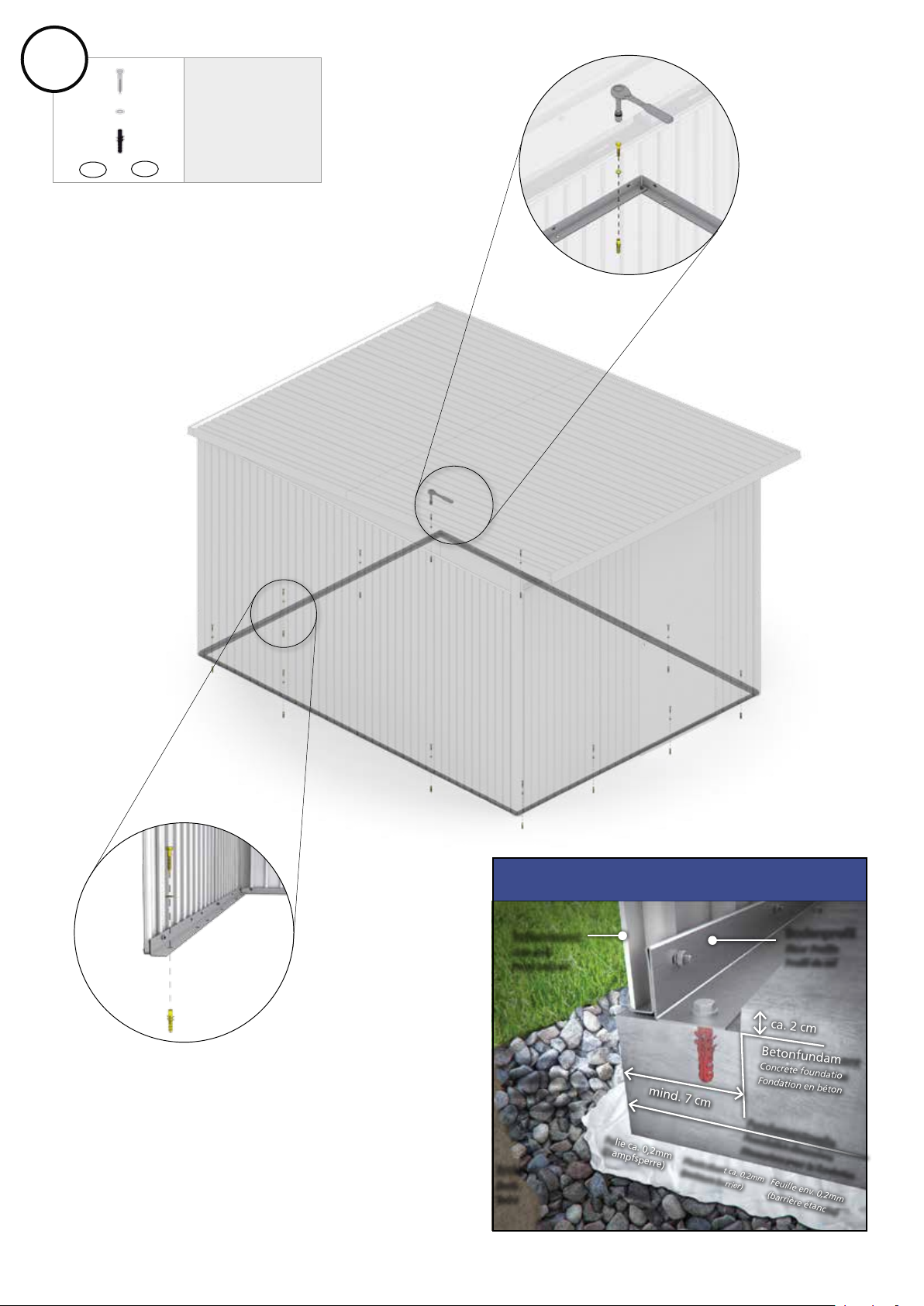

Variante, Proposal, Variant
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
2-3 cm XPS-Platten
1
Bodenprofil
Floor Profile
Profil de sol
Bodenplatte
Floor Panel
Plaque de fond
2-3 cm XPS-panels
2-3 cm de XPS-expansé
Verankering niet vergeten!
El anclaje es muy importante. Piense por ejemplo en rachas
fuertes de viento.
L‘ancoraggio della casetta è importante - pericolo in caso di
raffiche di vento!
Variante, Proposal, Variant
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
Splittbett
gravel bed
Lit de gravier
Erde
Earth
Terre
Folie ca. 0,2mm
(Dampfsperre)
Plastic sheet ca. 0,2mm
(moisture barrier)
2
Bodenprofil
Floor Profile
Profil de sol
ca. 50 x 50 cm
Betonplatte
Paving slab
Dalles de béton
Feuille env. 0,2mm
(barrière étanche)
Erde
Earth
Terre
Splittbett
gravel bed
Lit de gravier
Z-Winkel
Z-Angle
Ancrages
Variante, Proposal, Variant
Seitenwand
Side wall
Paroi latérale
ca. 2 cm
Betonfundament
Concrete foundation
Fondation en béton
Fundamentmaße
Foundation dimensions
Dimensions pour la fondation
Plastic sheet ca. 0,2mm
(moisture barrier)
Schotterbett
Gravel bed
Lit de macadam
Erde
Earth
Terre
mind. 7 cm
Folie ca. 0,2mm
(Dampfsperre)
Bodenanker
Ground Anchor
Ancrages
3
Bodenprofil
Floor Profile
Profil de sol
Feuille env. 0,2mm
(barrière étanche)
5
Page 6
Paket Nr. 1
1
Paket Nr. 1
Türpaket · doorpackage · carton de portes · deurpakket · pacco pareti laterali · kit de puerta
A
Vorderwand
*
G
B
Standardtür
*
V
C
D4
D3
Seitenwand
H
E
I
F
Nr. 4
J
Zusatzteile Doppeltür
Teil entfällt bei der Doppeltür
*
Part not required when double doors
GB
are fitted
Türbodenschwelle
La pièce est supprimée pour la double
Werkzeughalter
*
N
Paket Nr. 2
2
Seitenwandpaket · side panel package · carton de parois latérales · zijwandpakket· pacco pareti laterali · panel lateral
FR
portes.
NL
Deel vervalt bij de dubbele deur
pieza no es necesaria en caso de
ES
puerta doble
Pezzo non può essere utilizzato per la
IT
variante porta a due battenti
( double door package · carton de double portes · dubbeldeurpakket ·
pacco porta doppia · kit de puerta adicional )
Versteifung Kopfprofi
ZA
l
K
2. Türflügel
Gasdruckfeder
Abdeckblech
Gasfederkonsole
G
Paket Nr. 3
3
Profilpaket · profile package · carton de profils · profielpakket · pacco profili · kit de perfiles
D1
O
D2
P
D5
L M
R
U
Drehknopf
6
Page 7
AI
AN
AQ
AR
AS
Paket Nr. 4
4
Dach-Blechpaket · roof panel package · carton de tôles de toit · dakplaatpakket · pacco lamiera tetto · kit de tejado laminado
W
AA
AT
X
AB
AU
AC
Y
AD
AV
Z
AE
AL
AF
5
Paket Nr. 5
AH
Dach-Zusatzpaket · roof panel additional package · carton supplémenta de tôles de toit ·
Extra dakplaatpakket · pacco aggiuntivo lamiera tetto · kit adicional de tejado laminado
G
BA BB
AW
AK
AX
AF
AM
AO
AY
7
Page 8
Rückwand
(Rear wall - Paroi arrière - Achterwand - panel posterior - Parete posteriore)
1.
3
1x (2510mm) 1x (2510mm) 3x
3 2
P
M5 x 10
D2
8x
P
G
L
G
L
G
G
G
L
P
innen / inside
außen / outside
8
Page 9
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Doppeltür
(Double Door - Deuxième battant de porte - Tweede deurvleugel - Secondo battente - puerta doble)
A
L
1
2x 1x (2510mm) 2x
3
(2510mm) 1x (1784mm)
1x
4 3
AE
1
M
C
AE
A
AE
L
C
A
M
M
A
L
A
M
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
9
Page 10
Türwand
(Door wall - Paroi de la porte - Deurwand - panel de puerta - Parete con porta)
2.
1
2x 1x (2510mm) 2x
4 3
A M
3
(2510mm) 1x 1x (984mm)
1x
L
AE
AE
2
G
AE
1
C
innen / inside
A
C
A
außen / outside
G
A
M
M
L
A
ML
10
Page 11
14x
M5 x 10
D2
Doppeltür
(Double Door - Deuxième battant de porte Tweede deurvleugel - Secondo battente puerta doble)
C
12x
M5 x 10
D2
innen / inside
außen / outside
11
Page 12
Seitenwand
(Side wall - Paroi latérale - Zijwand - panel lateral - Parete laterale)
3.
2x
O
M5 x 10
D2
3
2x (2510mm) 2x (2510mm) 6x
L
8x
3 2
G
L
G
2x
O
innen / inside
außen / outside
12
Page 13
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Bodenrahmen
(Floor Frame - Cadre de sol - Telaio perimetrale - Bodemframe - marco de suelo)
ZB
2x (2440mm)
4x
2x (3240mm)
ZC
ZD
1x 1x 1x
6,3 x 22
ZF
M5 x 10
D2
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
13
Page 14
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Bodenrahmen
(Floor Frame - Cadre de sol - Telaio perimetrale - Bodemframe - marco de suelo)
7x 3x 10x
6,3 x 22
ZF
ZD
M5 x 10
D2
1.
6,3 x 22
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
14
2.
Page 15
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
6,3 x 22
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
15
Page 16

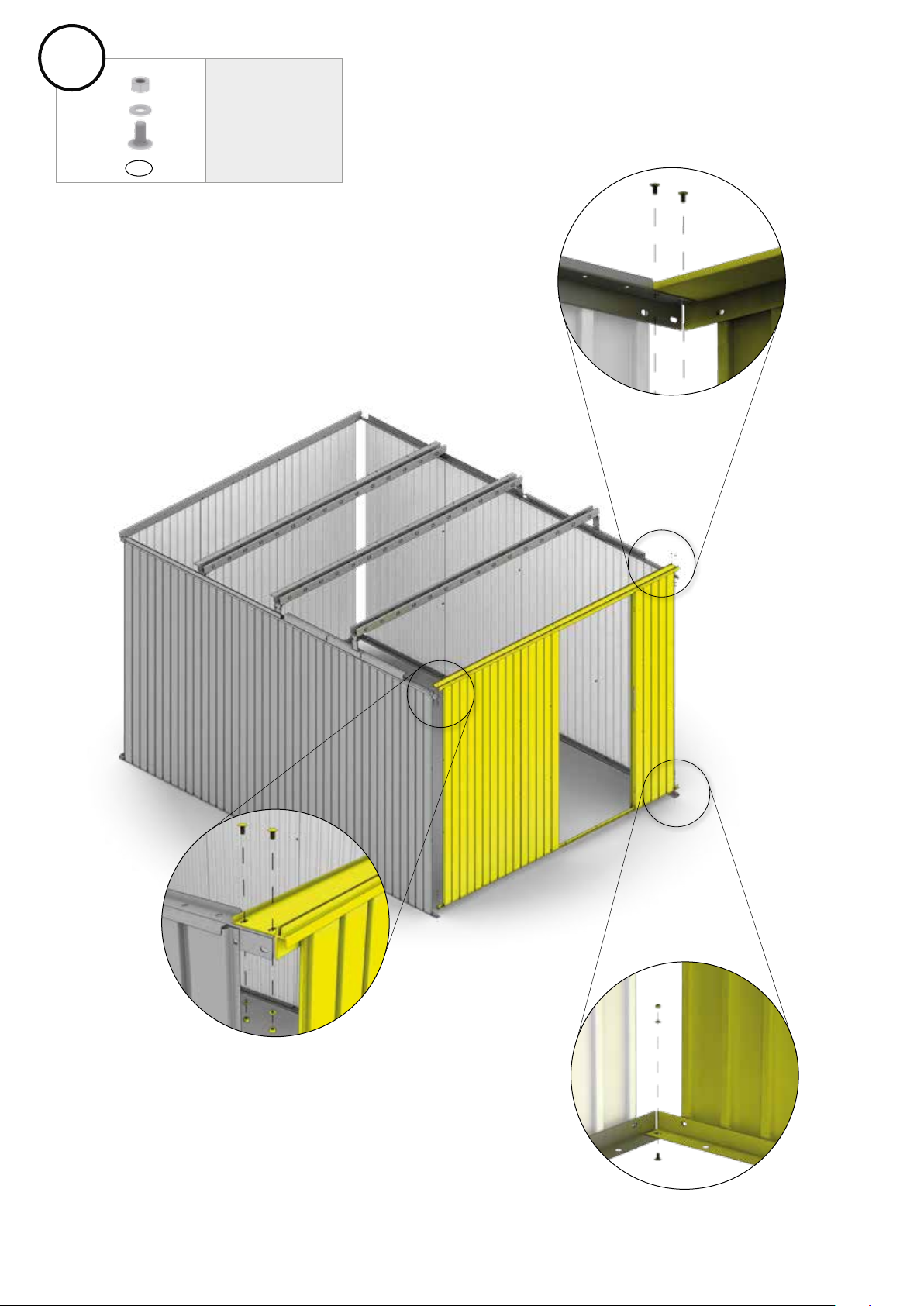

4.
4x
M5 x 10
D2
16
Page 17

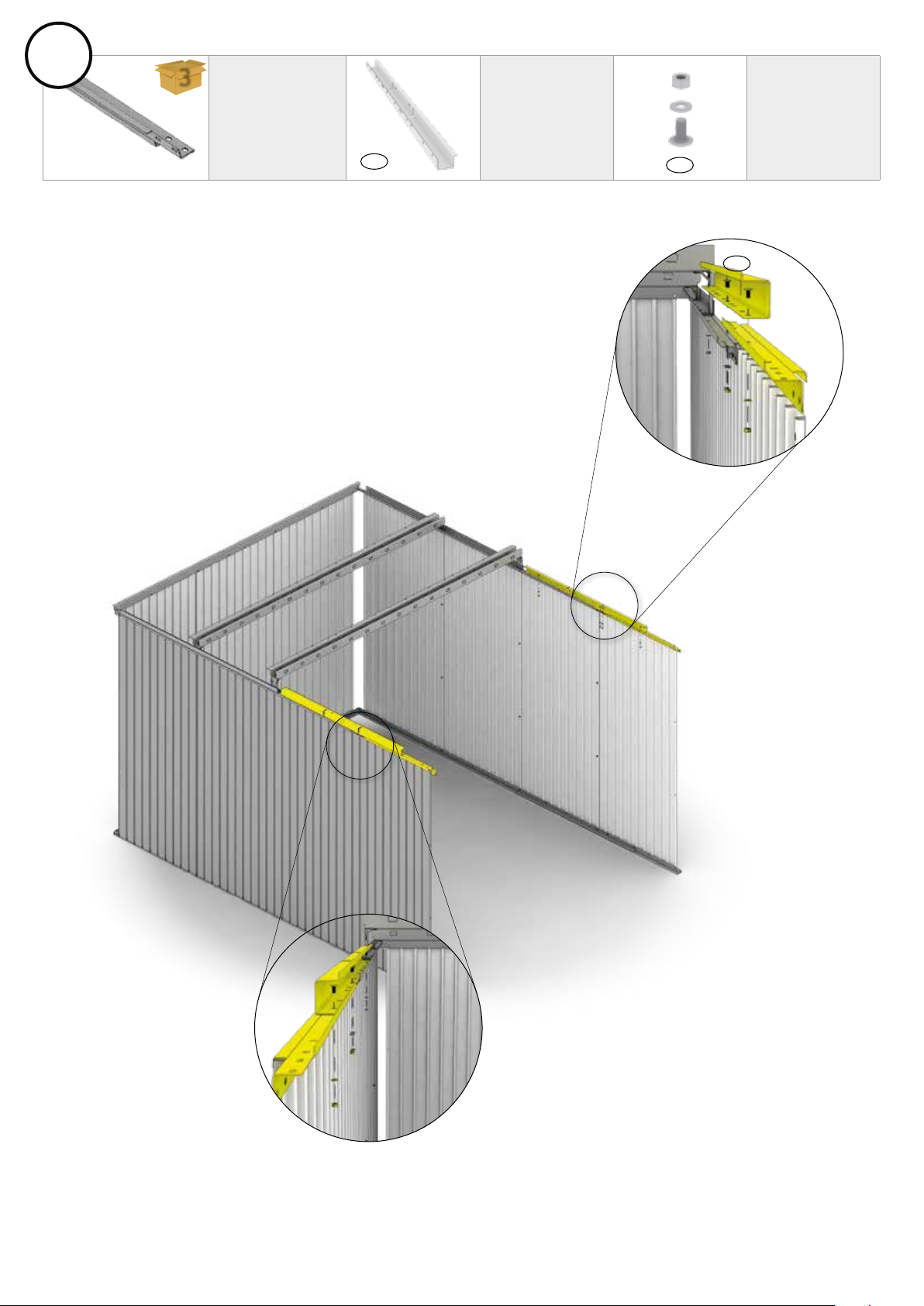

5.
3
1x (2530mm) 1x (2530mm) 4x
3
3
AR
AQ
U
3
4x 16x 2x (1615mm)
M5 x 10
AN
M5 x 18
D2
D2
!
4x
AU
1. 2. 3.
3
U
!
AR
AU
AQ
4.
!
AQ
AU
AR
!
!
!
M5x18
!
17
Page 18
6.
3
2x (800mm) 2x 12x
L G
3
(1220mm)
2x
AT
5
M5 x 10
D2
18

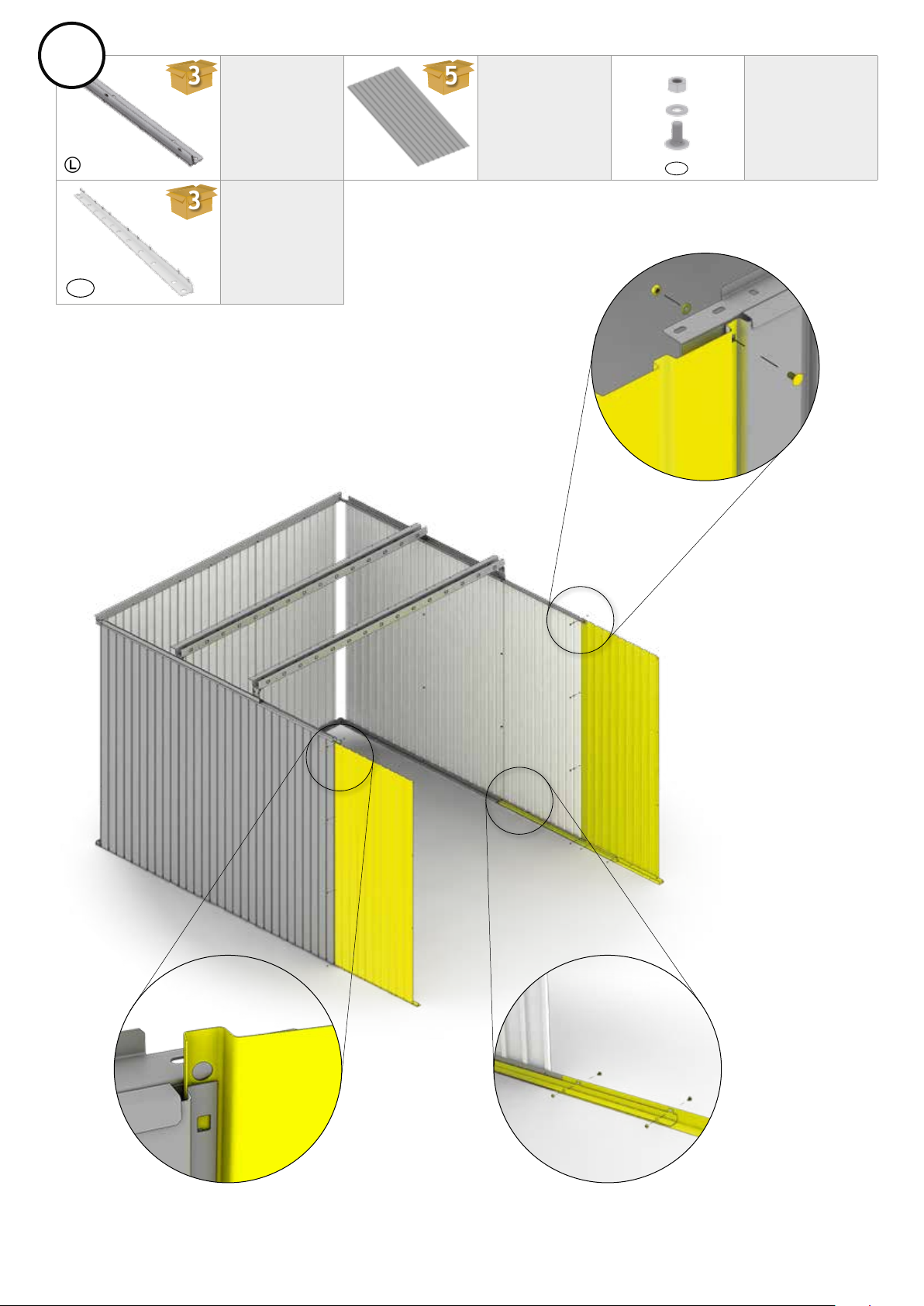

Page 19
7.
O
3
2x (800mm) 2x (1240mm) 8x
M5 x 10
AV
D2
AV
O
19
Page 20

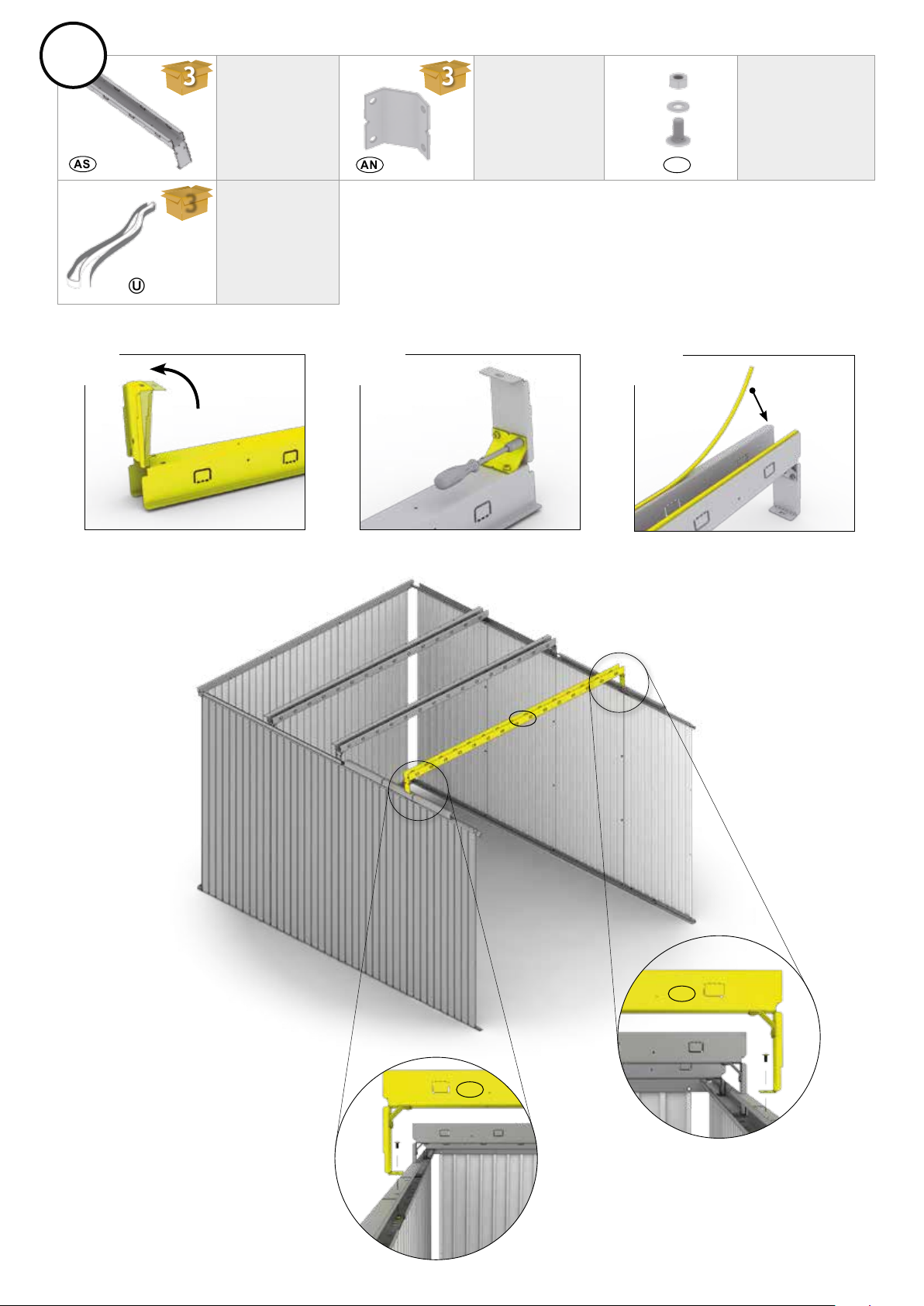

8.
3 3
1x (2530mm) 2x 10x
M5 x 10
AS
AN
3
2x
U
1. 2. 3.
D2
U
4.
AS
AS
20
AS
Page 21
9.
6x
M5 x 10
D2
21
Page 22

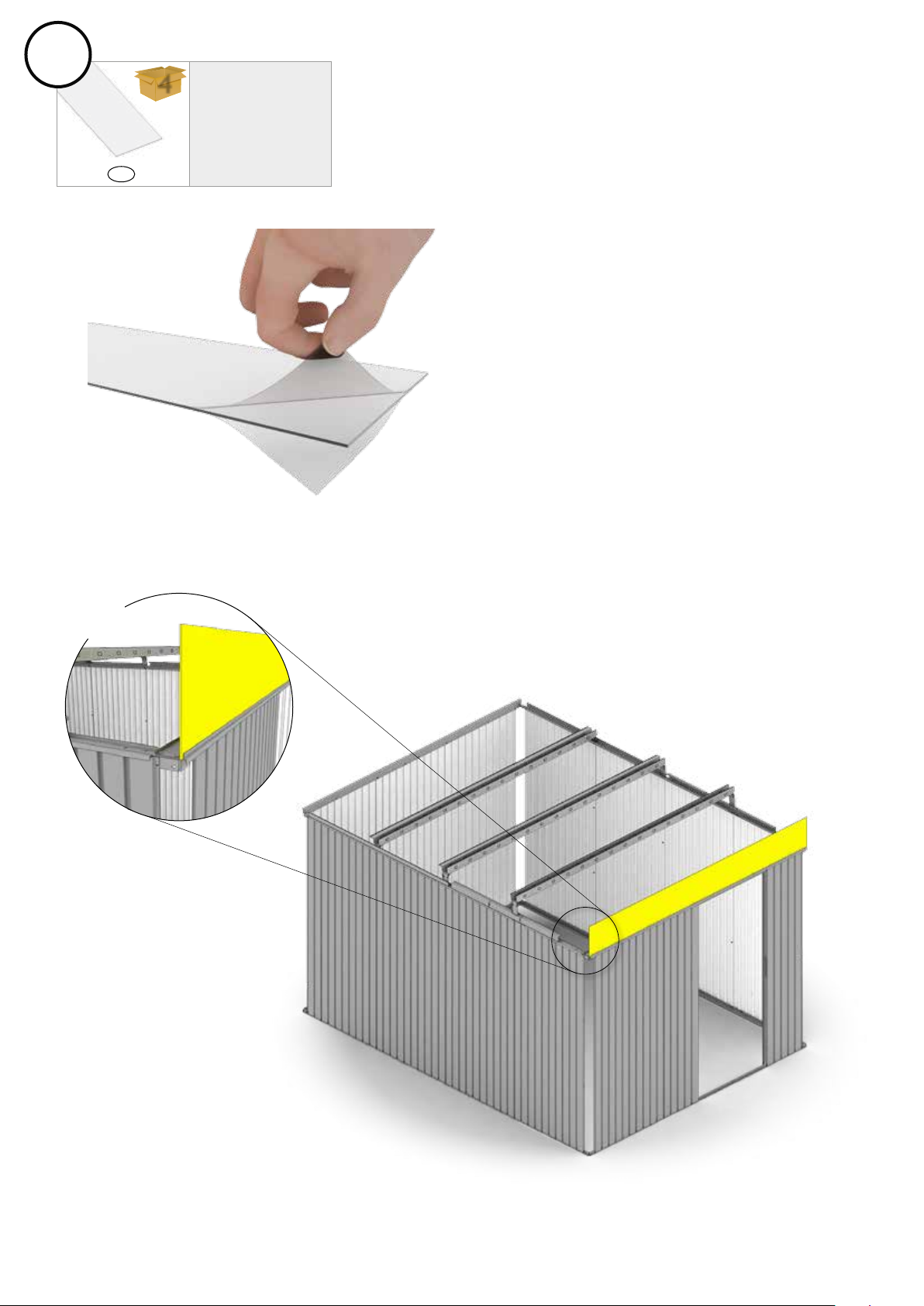

10.
1.
4
1x (2530mm x 291mm)
AH
2.
22

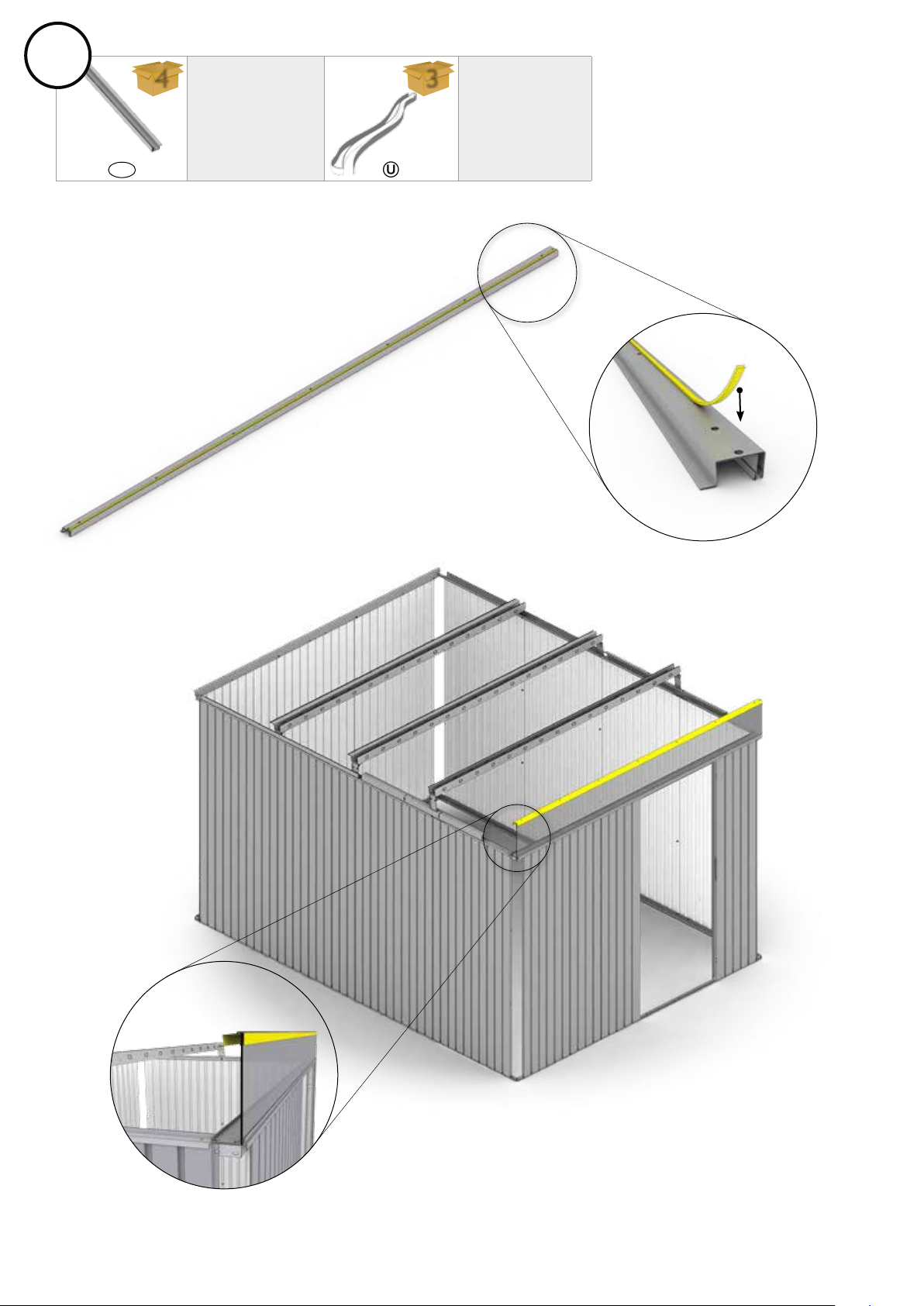

Page 23
11.
4
1x (2530mm) 1x
3
1.
2.
AB
U
U
S
23

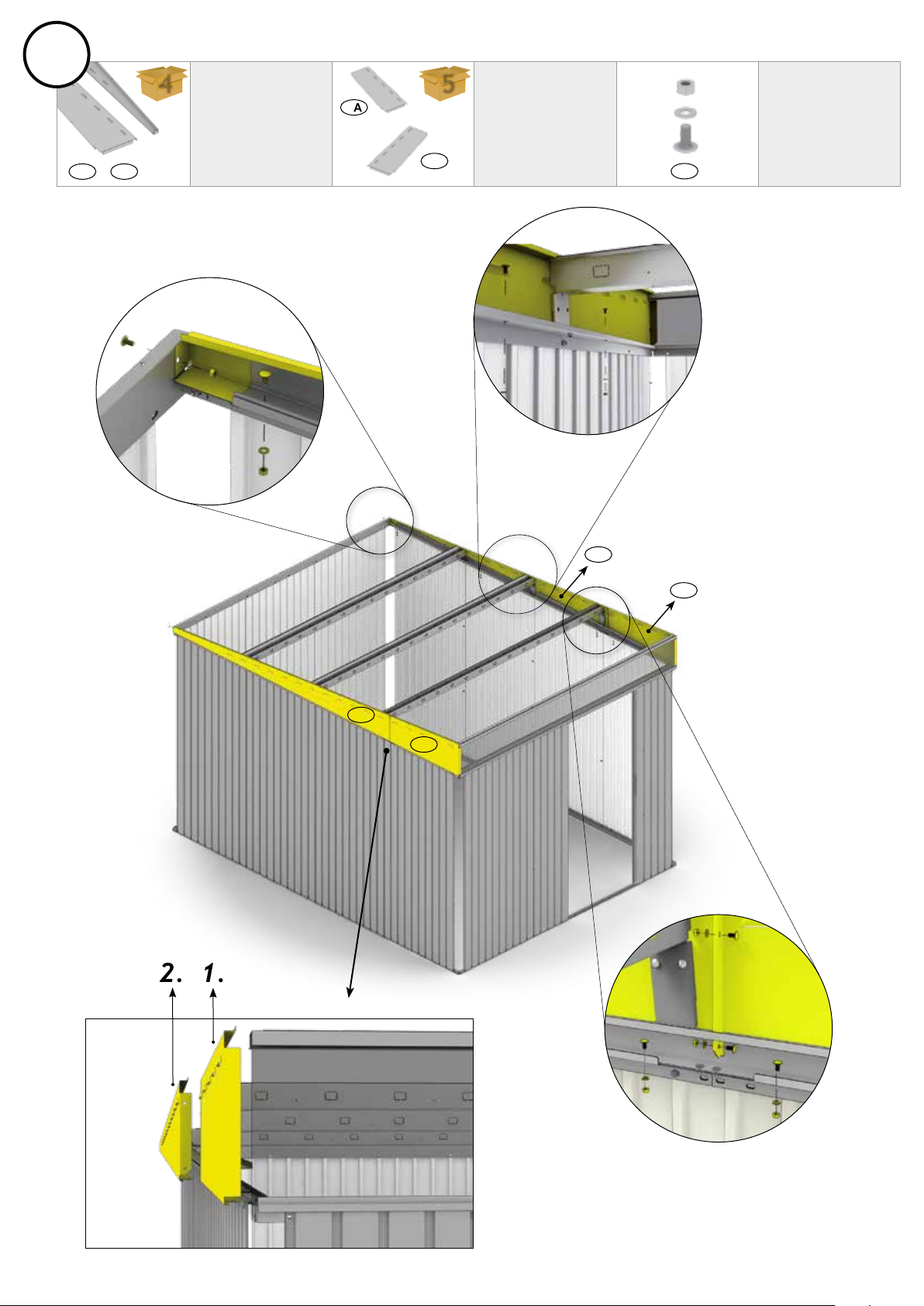

Page 24
12.
AL
4 5
BA
2x (2520mm) 2x (800mm) 16x
M5 x 10
AM
+
BB
D2
AM
BB
AL
BA
1.2.
24
Page 25
13.
AD
D1
4
2x 2x 32x
AC
2x
AD
4
M5 x 10
D2
AD
AC
AC
AC
AC
25
Page 26

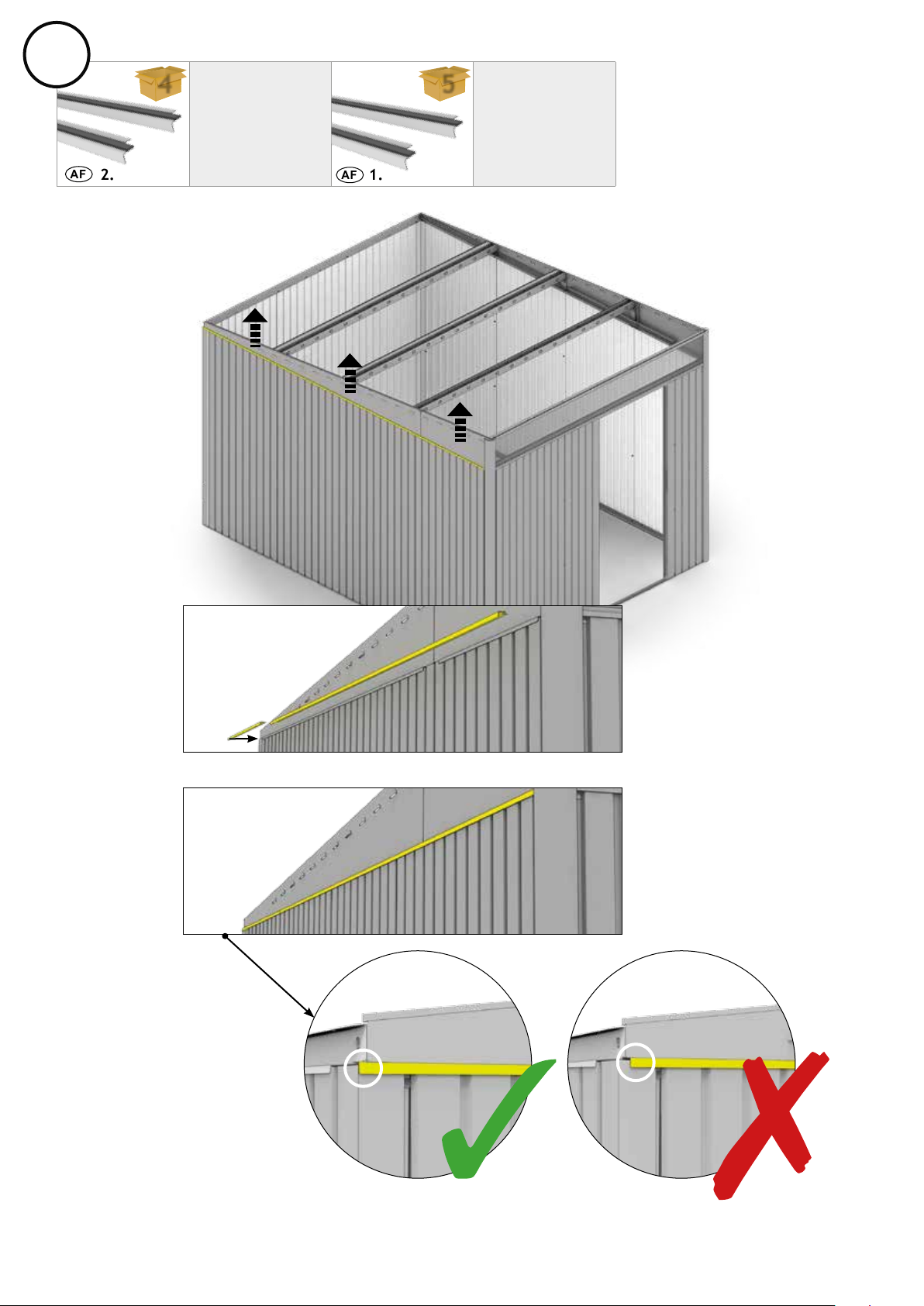

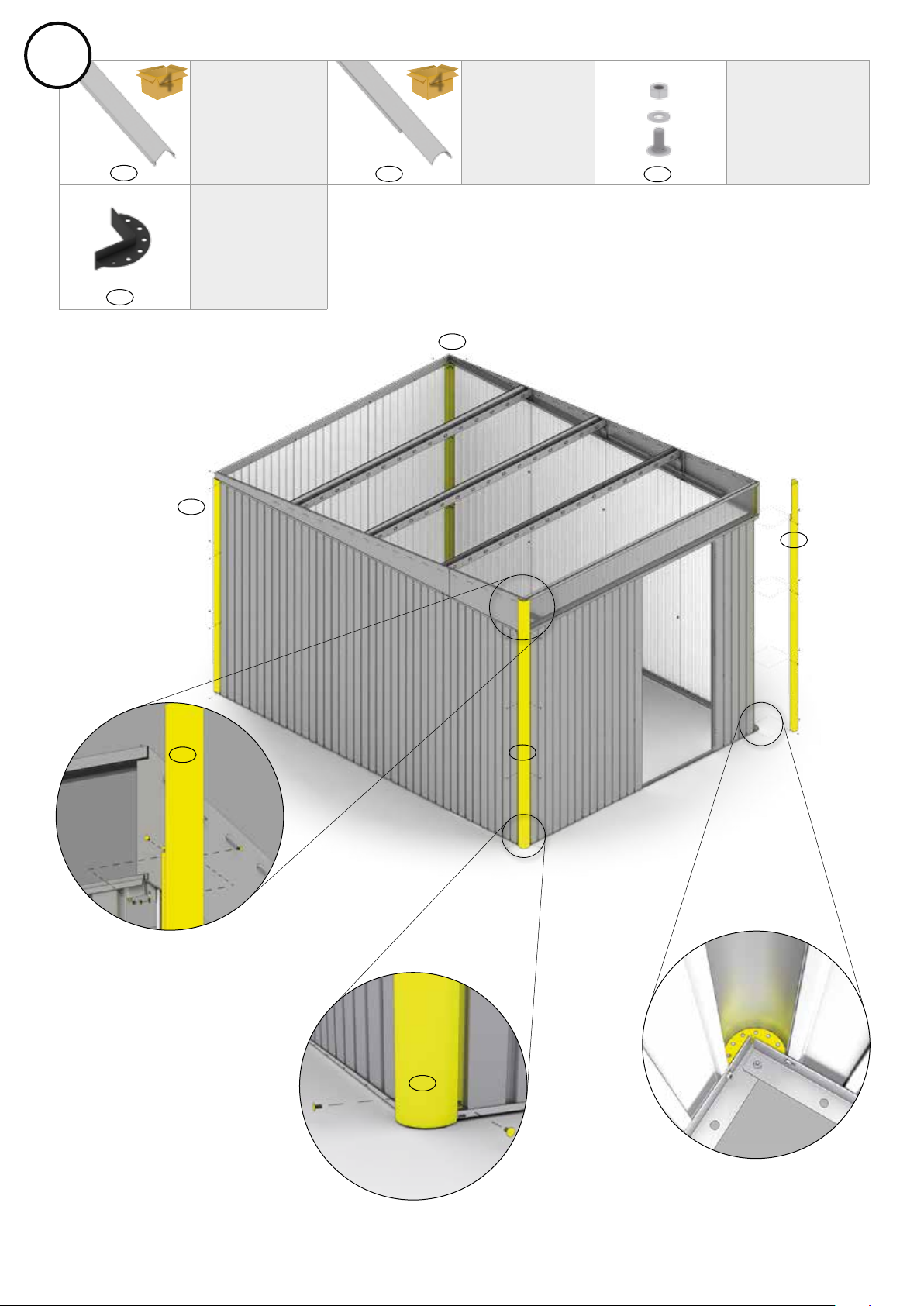

14.
4 5
2x (2480mm) 2x (800mm)
AF
2.
AF
1.
1.
2.
2.
1.
26
Page 27

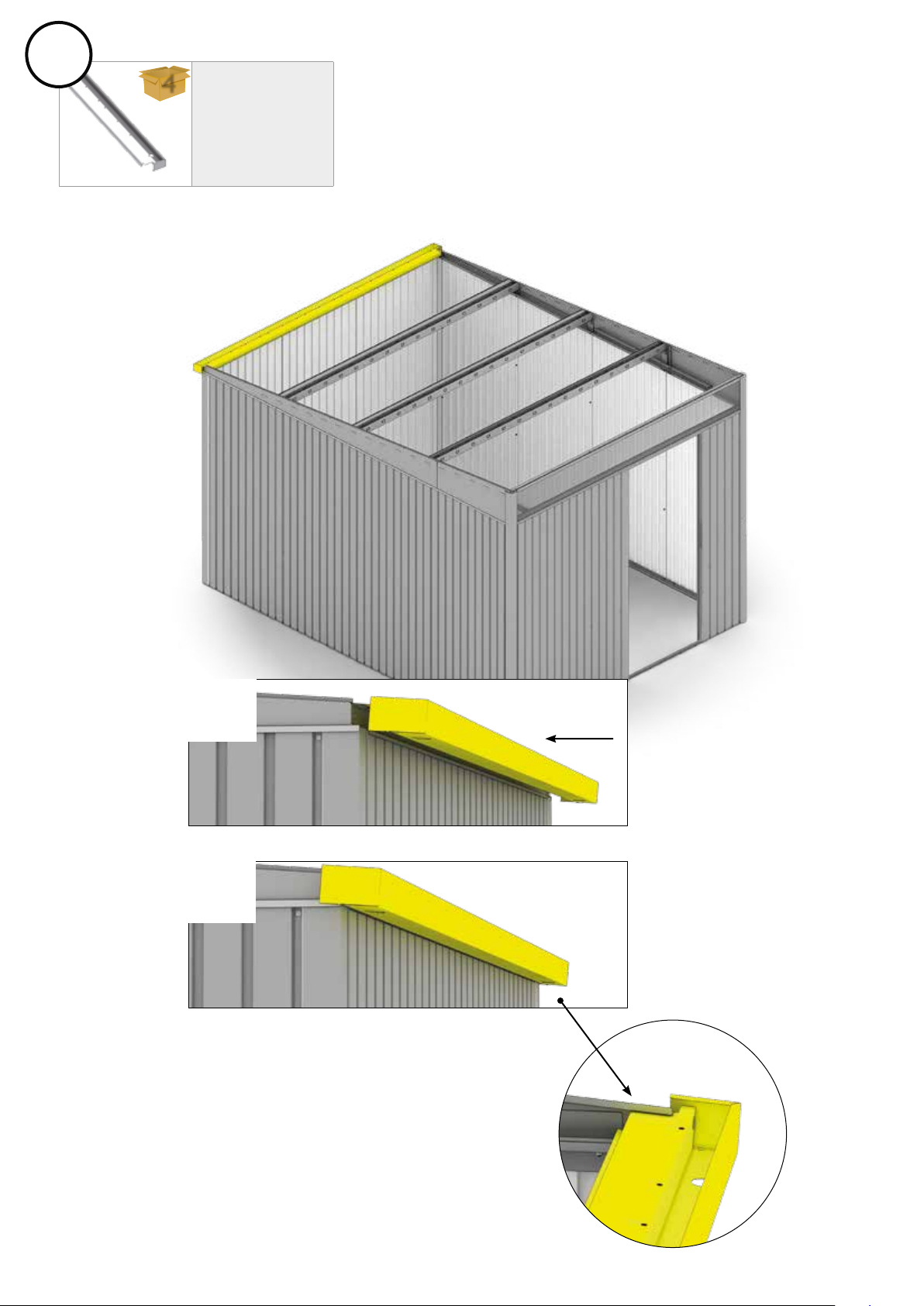

15.
4
1x (2600mm)
Z
1.
2.
27

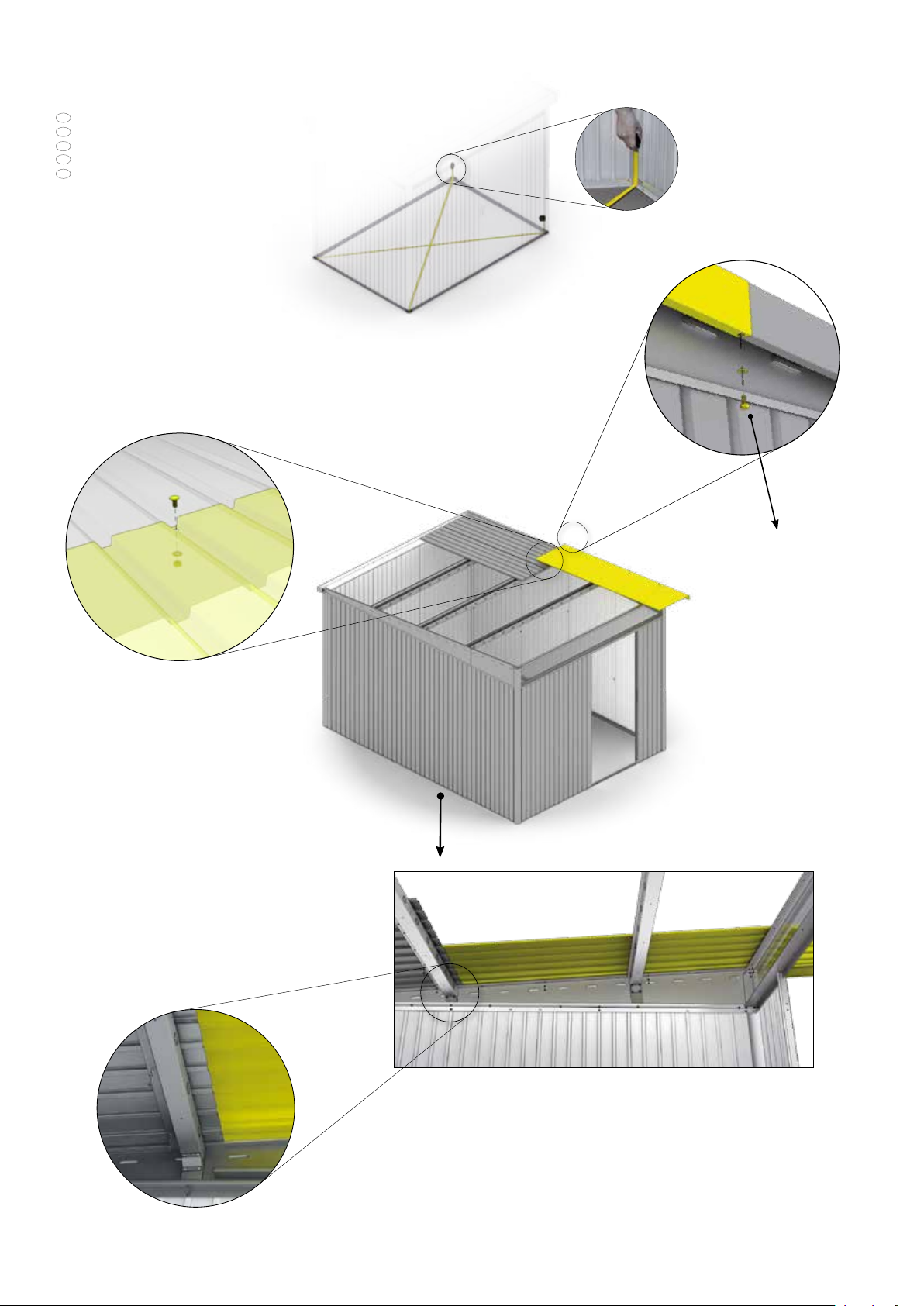

Page 28

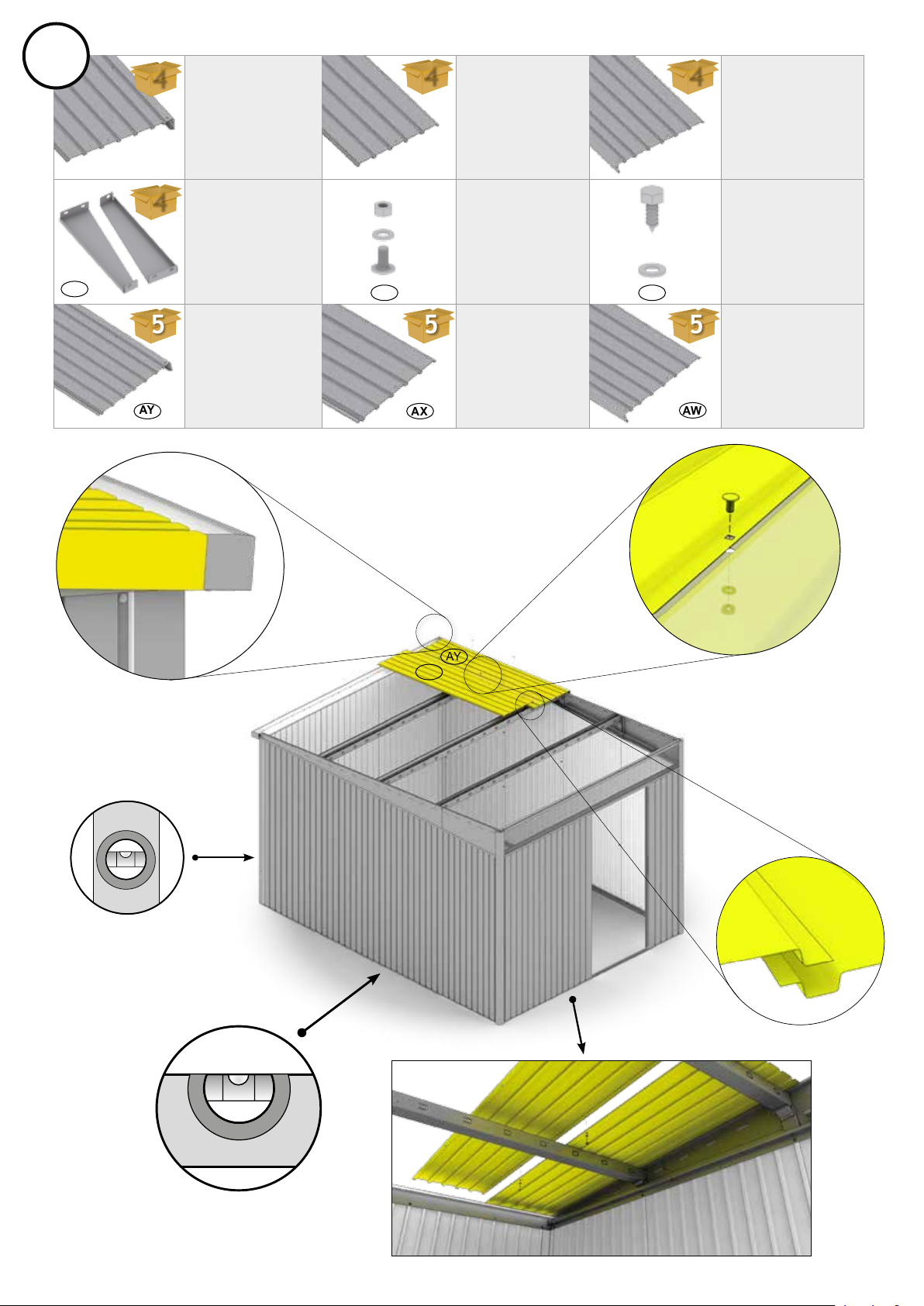

16.
4
1x (2150mm) 4x (2150mm) 1x (2150mm)
4 4
AO
Y
AY
X
W
4
2x 54x 2x
M5 x 10
D2
4,8 x 13
D2
5 55
(1760mm) 4x (1760mm) 1x (1760mm)
1x
AX
AW
1.
AY
AX
28
Page 29
Rechtwinkelig einrichten
GB
rectangular adjusted
FR
ajuster en forme rectangulaire
NL
rechthoekig instellen
ES
ajustar en forma rectangular
IT
Mettere in squadra
2.
f
e
e = f
Y
4,8x13
29
Page 30
3.
AW
AX
AX
AX
X
X
X
X
4,8x13
AO

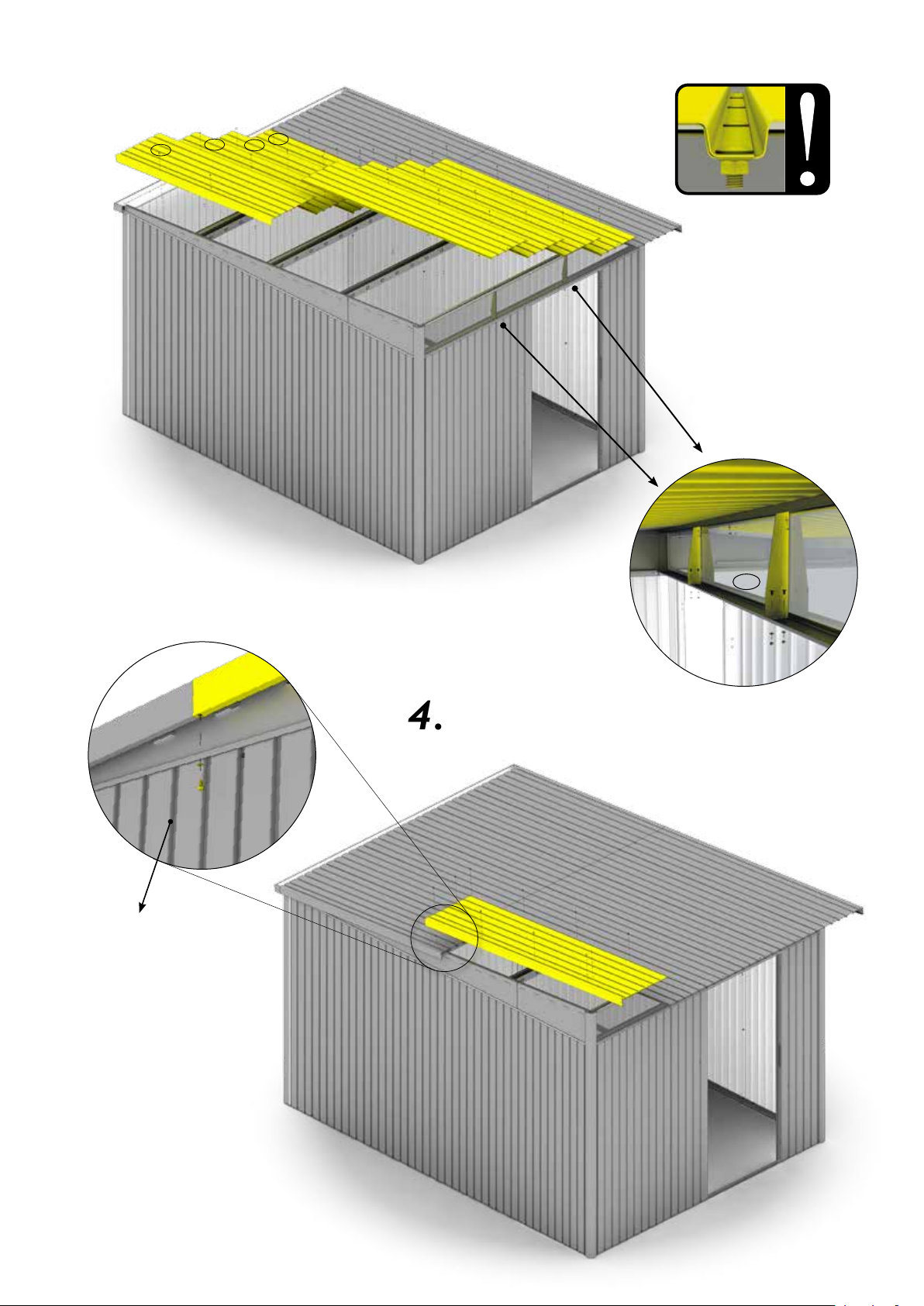

4.
W
30
Page 31

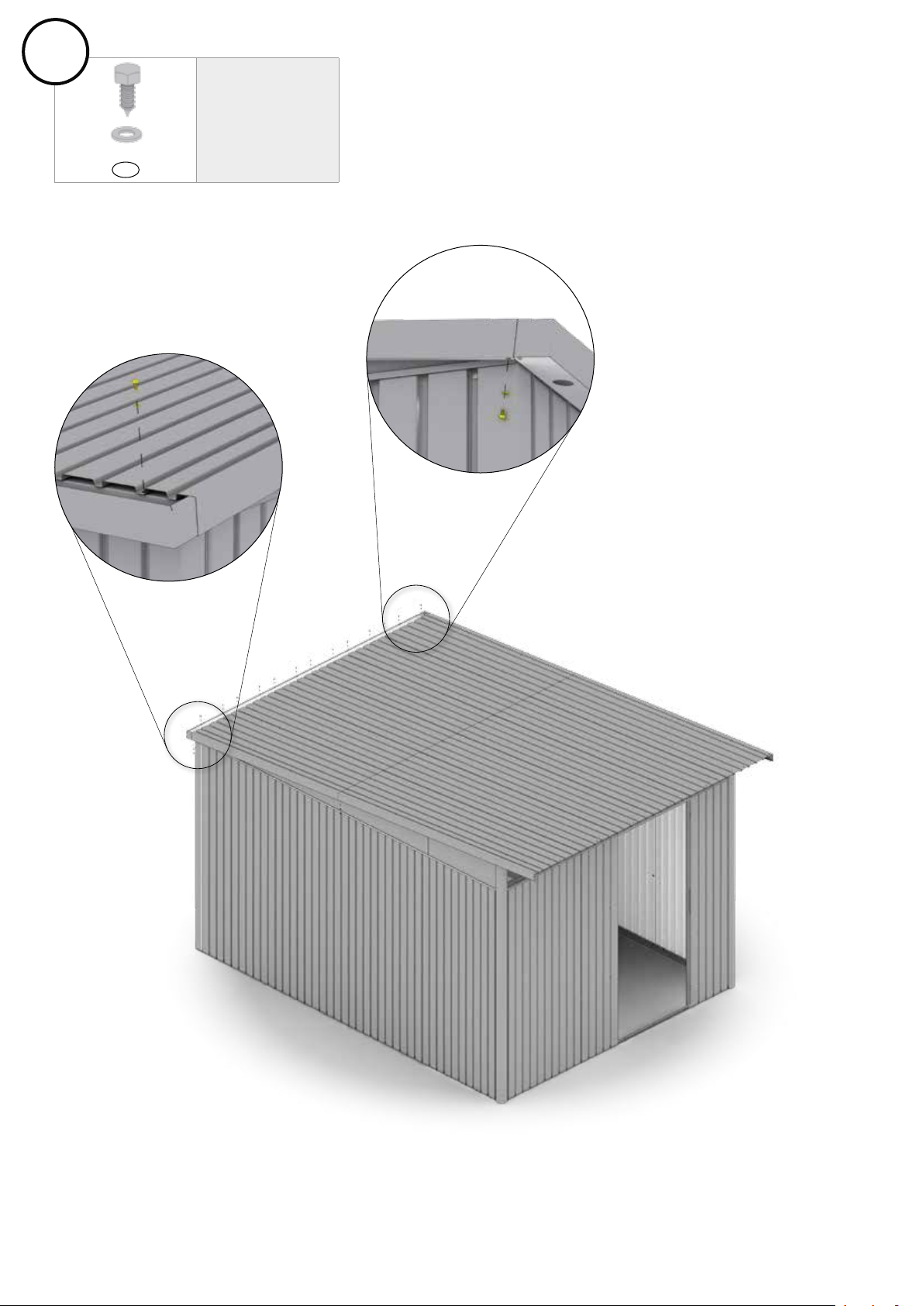

17.
15x
4,8 x 13
D2
31
Page 32

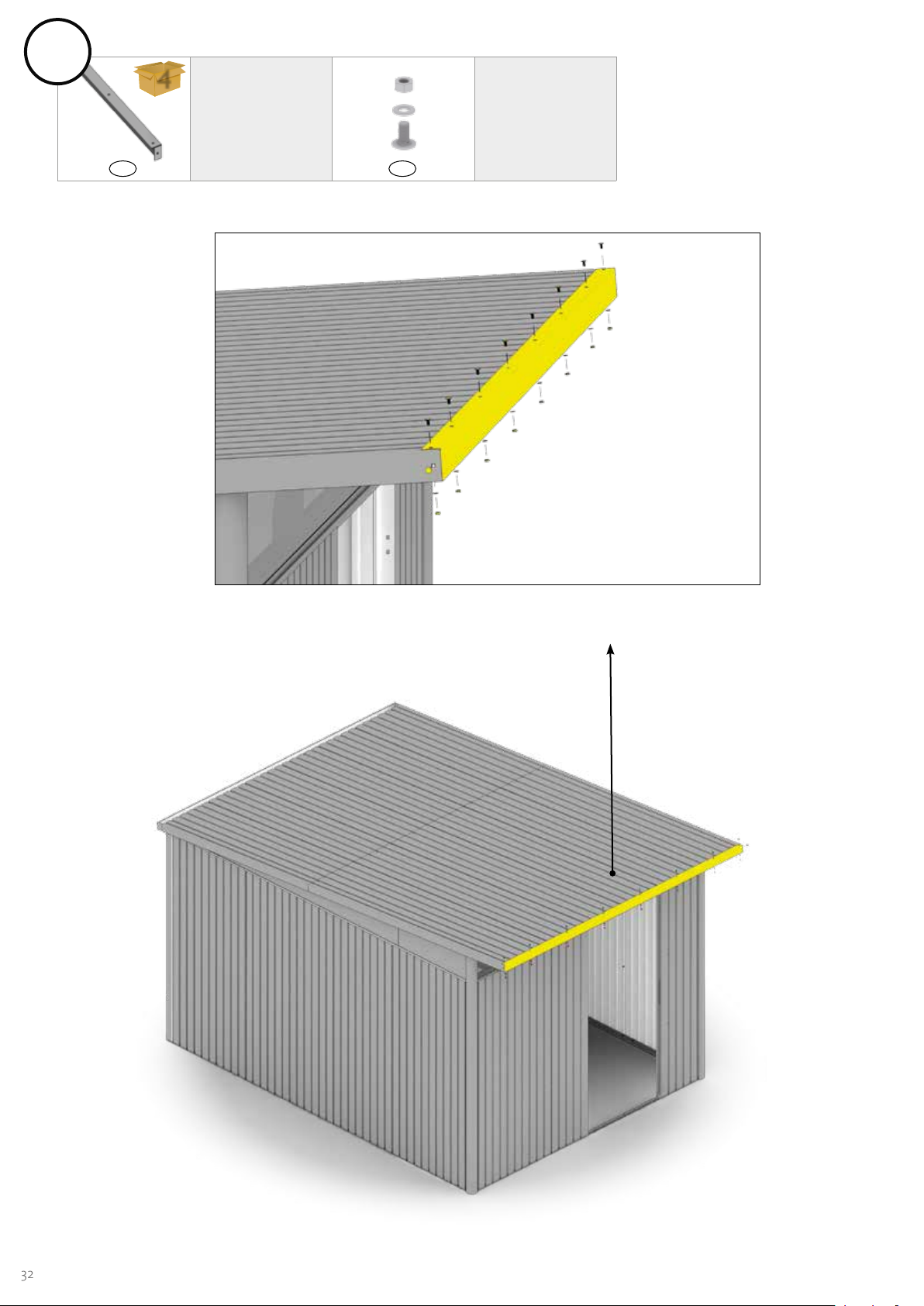

18.
AA
4
1x (2600mm) 10x
M5 x 10
D2
32

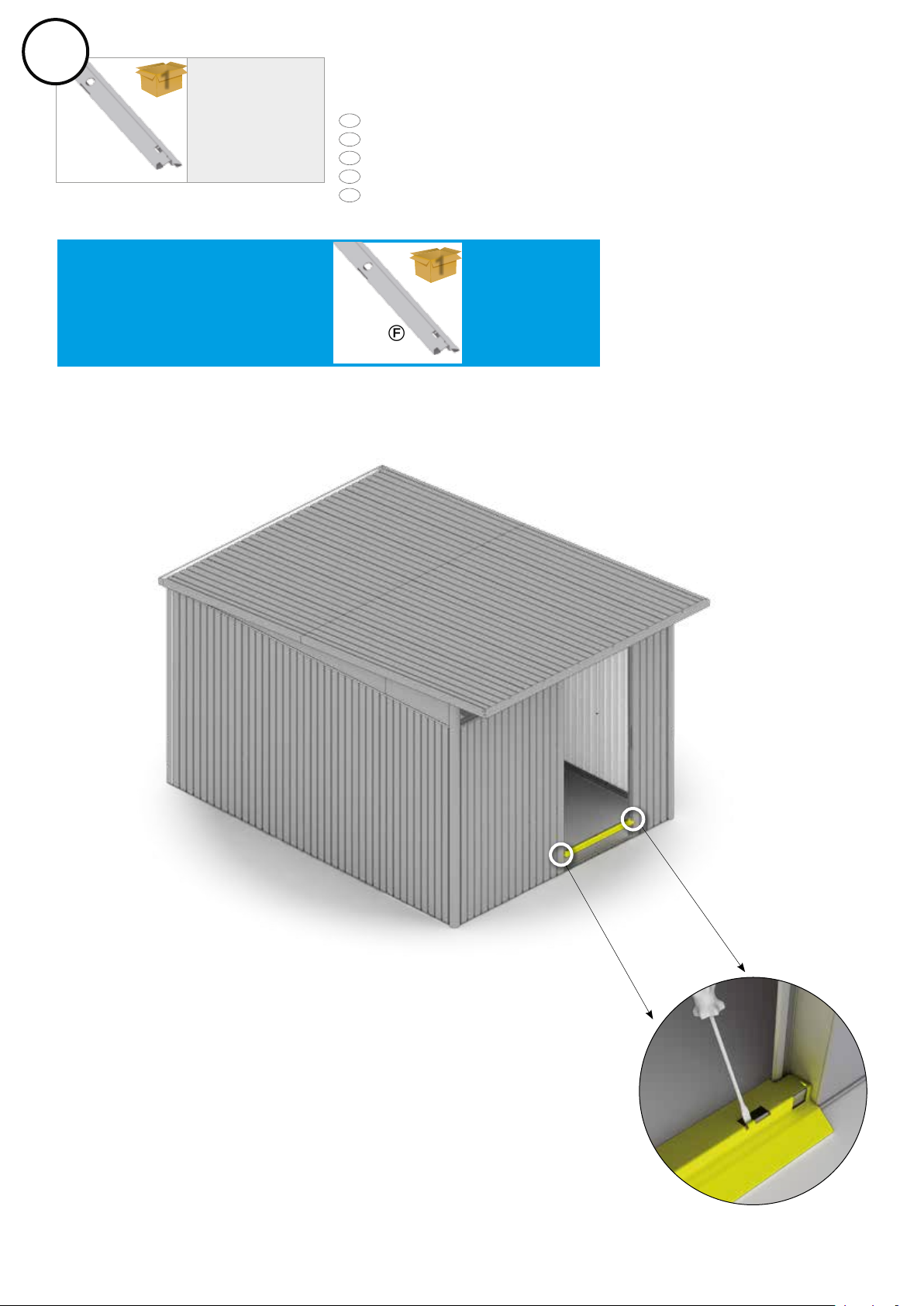

Page 33
19.
1
1x (798mm)
F
Doppeltür
(Double Door - Deuxième battant de porte Tweede deurvleugel - Secondo battente puerta doble)
Bei Verwendung der Bodenschwellen-Rampe überspringen
Sie diesen Schritt!
GB
If you use the floor ramp (optional accessory), please skip this step!
FR
Si vous utilisez le seuil de porte (accessoire) veuillez passer les étape!
NL
Bij toepassing van de oprijplaat (toebehoren) overslaan stap!
ES
Si utiliza rampa de acceso (accesorio opcional) omita este paso en el montaje
IT
Se usi la rampa di accesso (accessorio opzionale), puoi saltare questo passaggio
1
1x (1596mm)
F
PRESS
33
Page 34
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Bodenrahmen
(Floor Frame - Cadre de sol - Telaio perimetrale - Bodemframe - marco de suelo)
1x 1x
6,3 x 22
ZD
ZF
Doppeltür
(Double Door - Deuxième battant de porte - Tweede deurvleugel - Secondo battente - puerta doble)
2x 2x
6,3 x 22
ZD
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
34
ZF
Page 35
20.
3
1x
V
35
Page 36
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Doppeltür
(Double Door - Deuxième battant de porte - Tweede deurvleugel - Secondo battente - puerta doble)
I
M5 x 10
D4
1
2x 1x 1x
8x
1 1
A
D4
B
D4
1.
36
B
A
2.
4.
3.
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Page 37
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
ZA
B
D4
B
D4
1
A
M5 x 10
D4
1
1
1x 1x 4x
1
1x 1x
2.
A
B
A
1.
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
37
Page 38

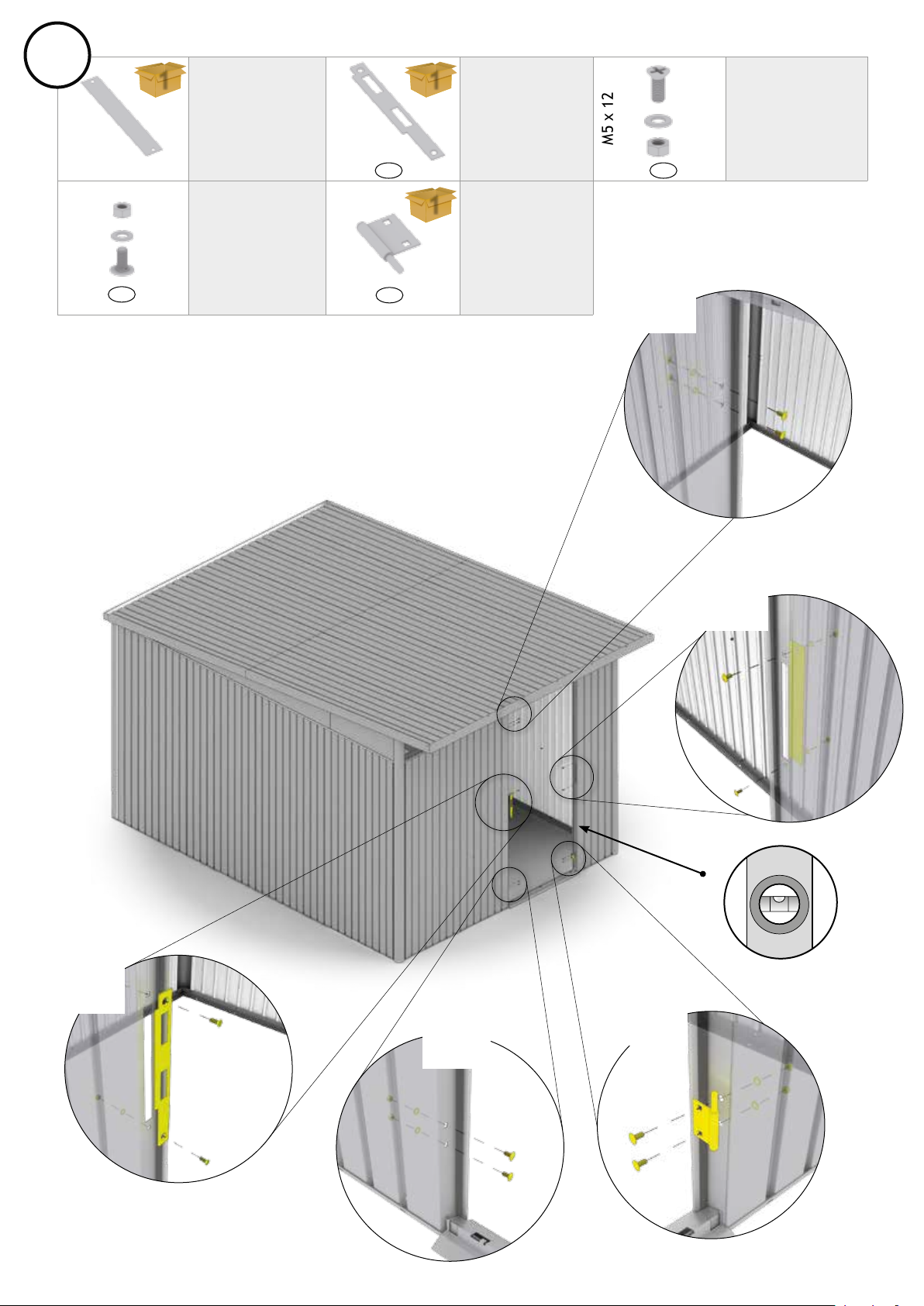

21.
1
1x 1x 2x
1
M5 x 12
I
M5 x 10
D4
N
1
8x 1x
B
1.
D4
D4
1.
2.
38
5.
M5 x 12
3.
4.
B
Page 39

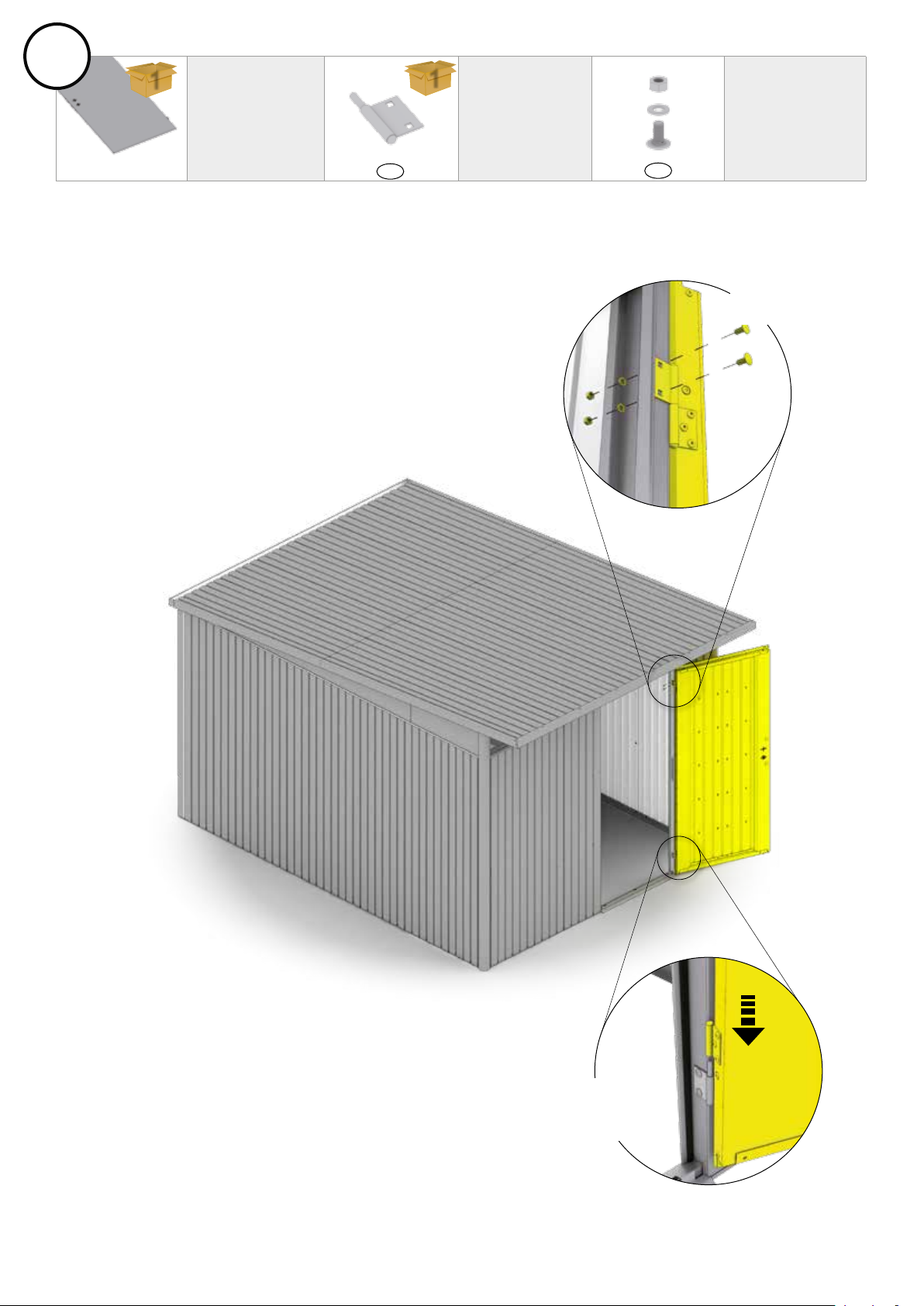

22.
1
1
B
D4
A
M5 x 10
D4
A
1x 1x 2x
2.
1.
39
Page 40

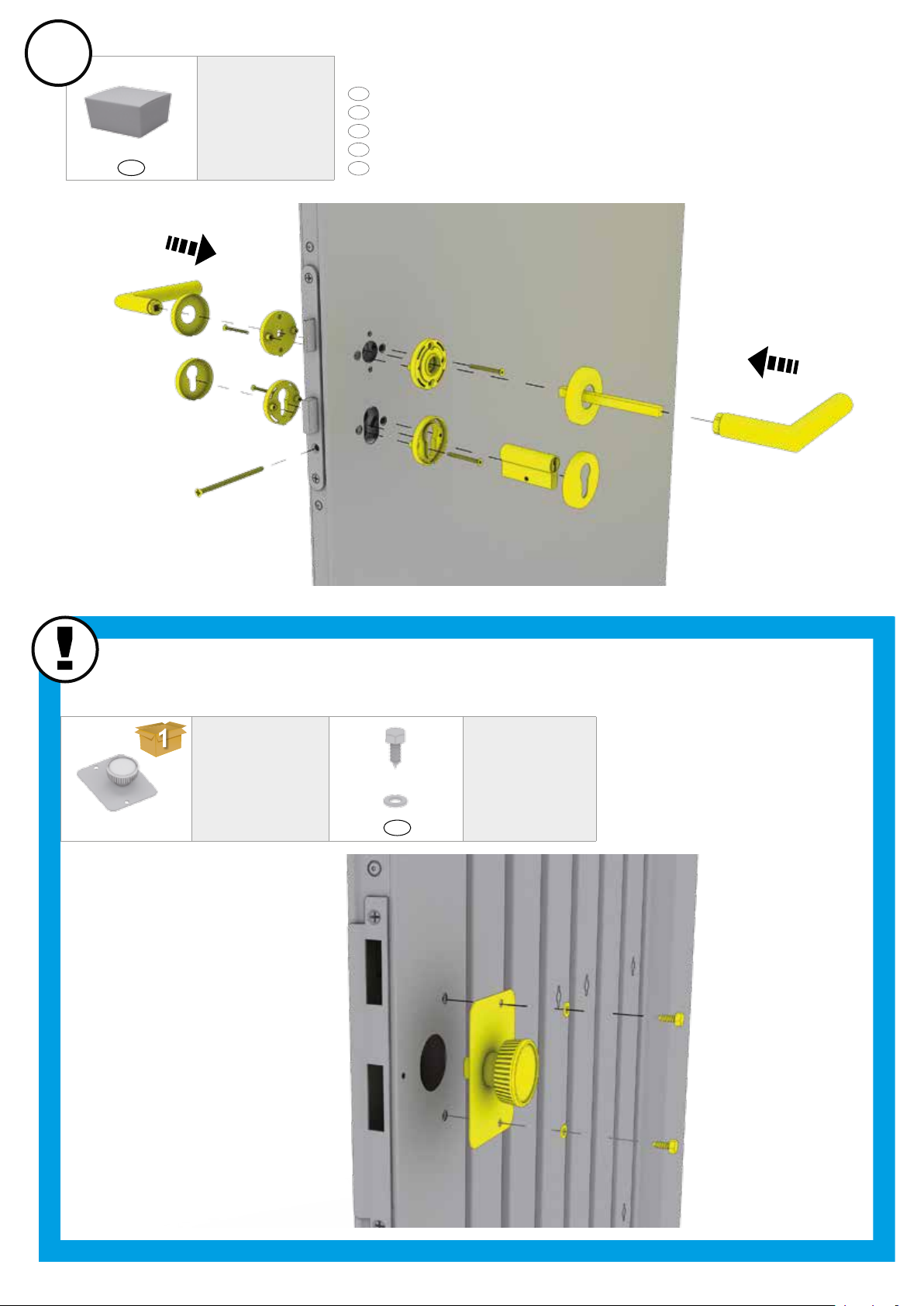

23.
D3
1x
Reserveschlüssel für Nachfertigung separat aufbewahren!
GB
Please keep a spare key separately in case you need to make copy
FR
Veuillez conserver vos clés de réserve séparément.
NL
Reservesleutel a.u.b. apart bewaren. Dit i.v.m. eventuele nabestellingen!
ES
Guarde una llave de repuesto separadamente por si tiene que encargar una copia.
IT
Conservare la chiave di riserva in luogo sicuro per un’ eventuale post-fabbricazione!
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Doppeltür
Double Door - Deuxième battant de porte - Tweede deurvleugel - Secondo battente - puerta doble
1
1x 2x
4,8 x 13
K
D4
40
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Page 41

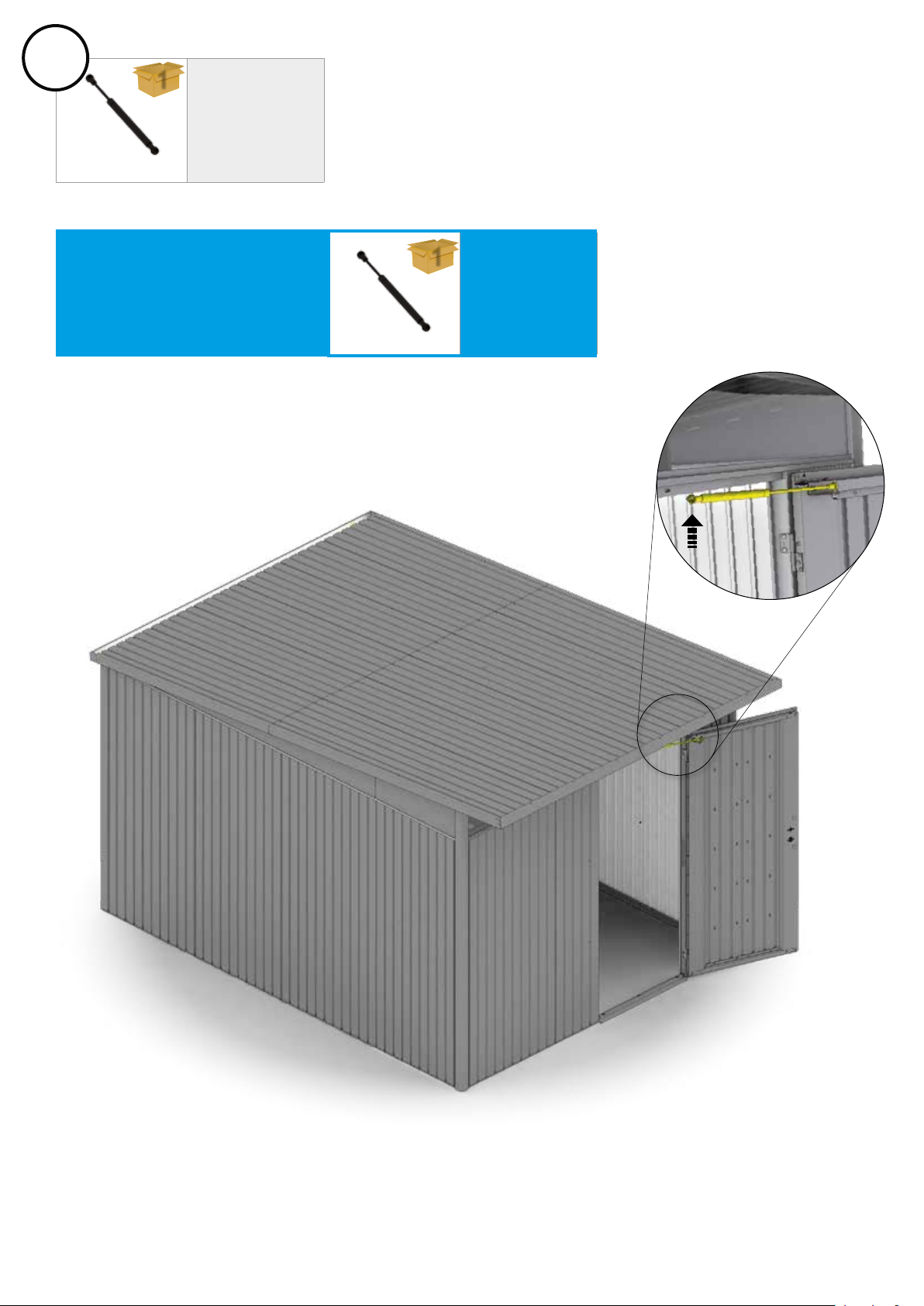

24.
1
1x 5x 1x
4,8 x 13
J
Doppeltür
(Double Door - Deuxième battant de porte Tweede deurvleugel - Secondo battente puerta doble)
Opt. 1
Opt. 2
D4
J
D4
D4
1
2x 10x
4,8 x 13
D4
2x
Opt. 2
Opt. 1
4,8 x 13
4,8 x 13
4,8 x 13
41
Page 42

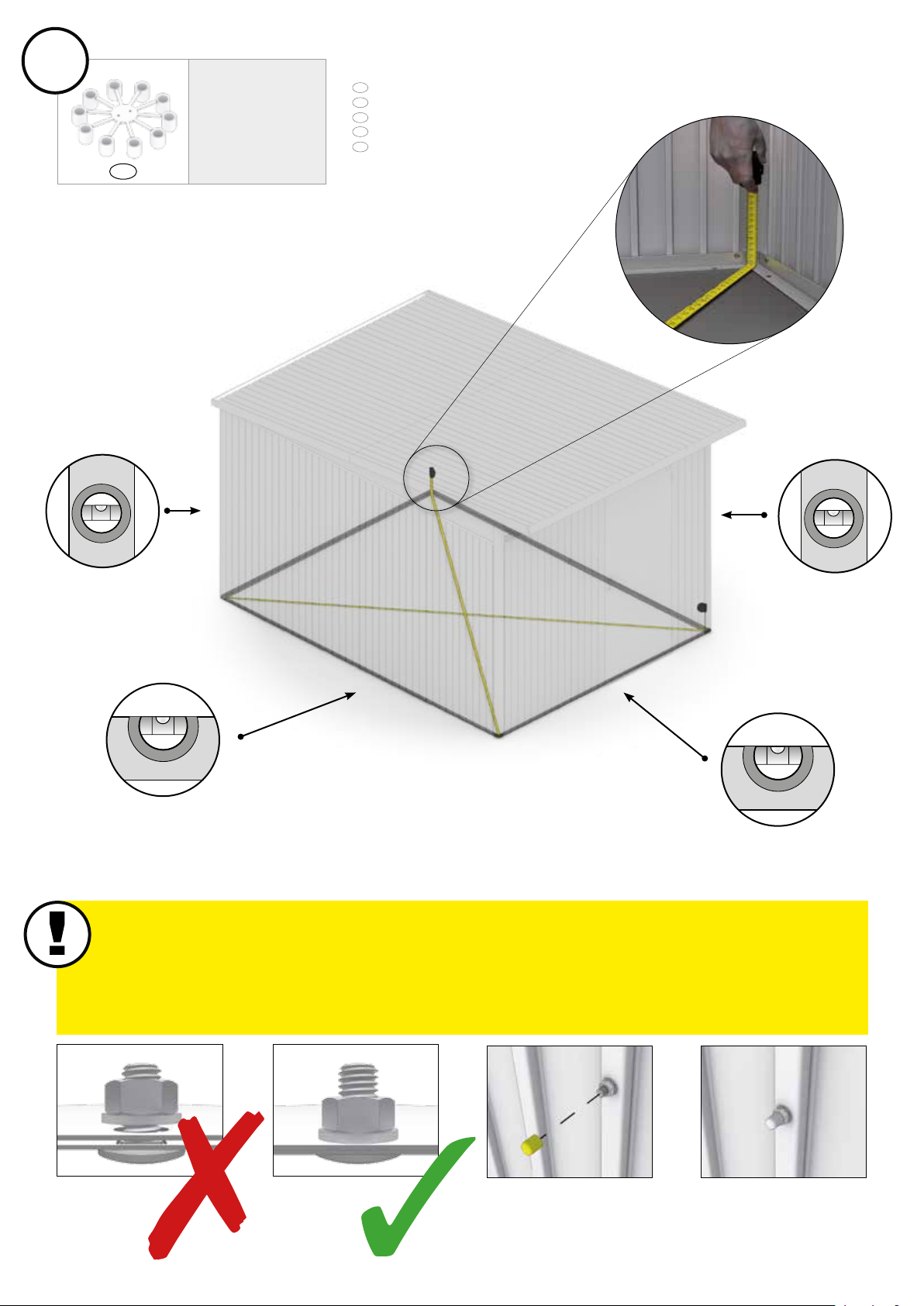

25.
D1
17x
Rechtwinkelig einrichten
GB
rectangular adjusted
FR
ajuster en forme rectangulaire
NL
rechthoekig instellen
ES
ajustar en forma rectangular
IT
Mettere in squadra
e
f
e = f
Ziehen Sie jetzt alle Schraubverbindungen fest an!
- Draai nu alle schroeven vast! - Ahora puede apretar y fijar todos los tornillos
y tuercas - Adesso serrare a fondo tutti i dadi!
Tighten now all nuts and connections securely! - Serrez maintenant les vis à fond!
42
Page 43

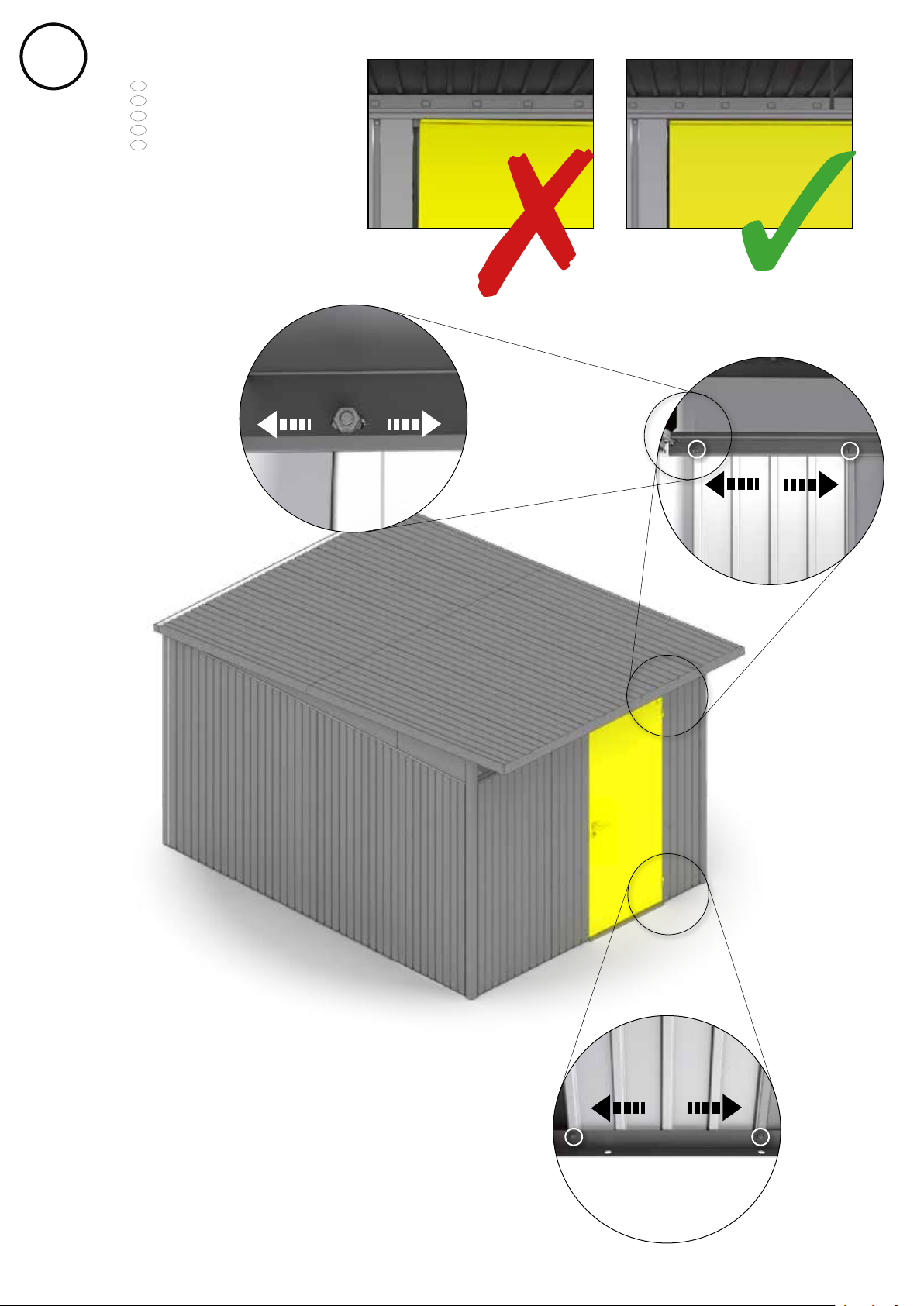

26.
Tür einrichten
GB
align the door
FR
ajuster la porte
NL
deur afstellen
ES
ajuste la puerta
IT
messa a squadra della porta
43

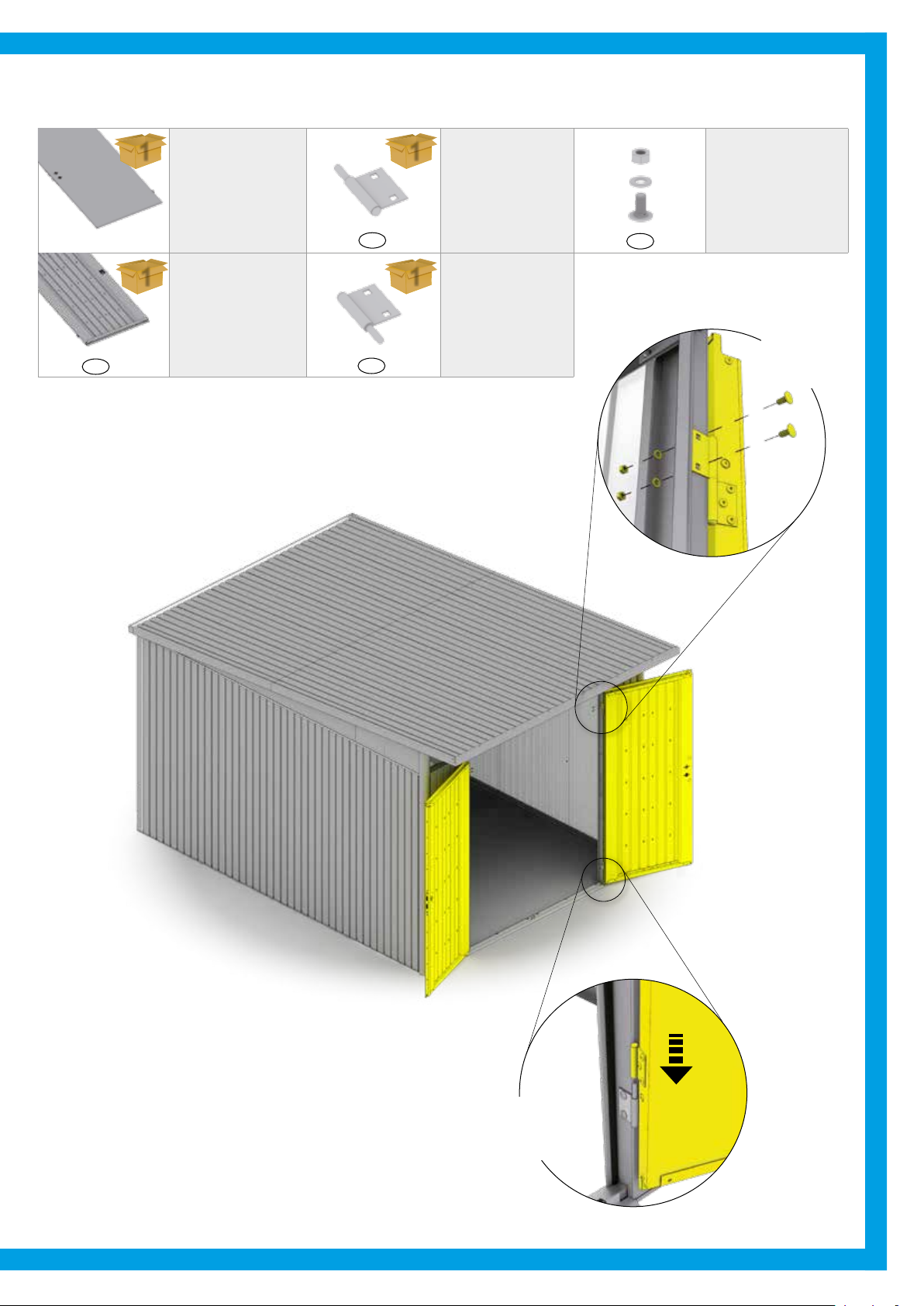

Page 44

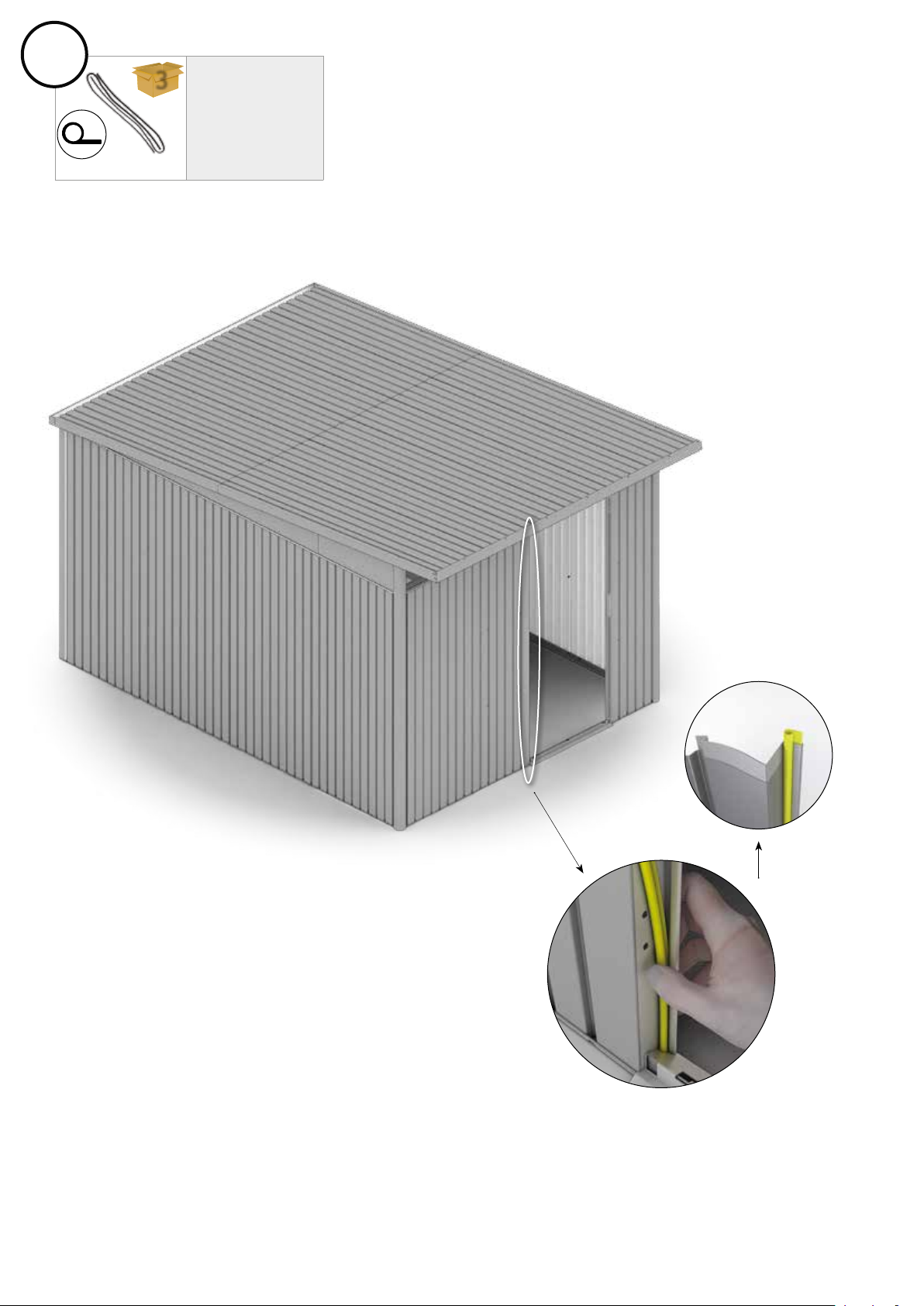

27.
1
1x
H
Doppeltür
(Double Door - Deuxième battant de porte Tweede deurvleugel - Secondo battente puerta doble)
1
2x
H
PRESS
PRESS
44
Page 45
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Bodenrahmen
(Floor Frame - Cadre de sol - Telaio perimetrale - Bodemframe - marco de suelo)
Variante 1, Proposal 1, Variant 1
12x
ZE
Variante 2,
8 x 60
D1
D5
&
Proposal 2, Variant 2
12x
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
45
Page 46
28.
16x
8 x 60
D1
D5
&
Variante 3, Proposal 3, Variant 3
46
Variante, Proposal, Variant
Seitenwand
Side wall
Paroi latérale
Schotterbett
Gravel bed
Lit de macadam
Erde
Earth
Terre
mind. 7 cm
Folie ca. 0,2mm
(Dampfsperre)
Fundamentmaße
Foundation dimensions
Plastic sheet ca. 0,2mm
(moisture barrier)
Dimensions pour la fondation
3
Bodenprofil
Floor Profile
Profil de sol
ca. 2 cm
Betonfundament
Concrete foundation
Fondation en béton
Feuille env. 0,2mm
(barrière étanche)
Page 47

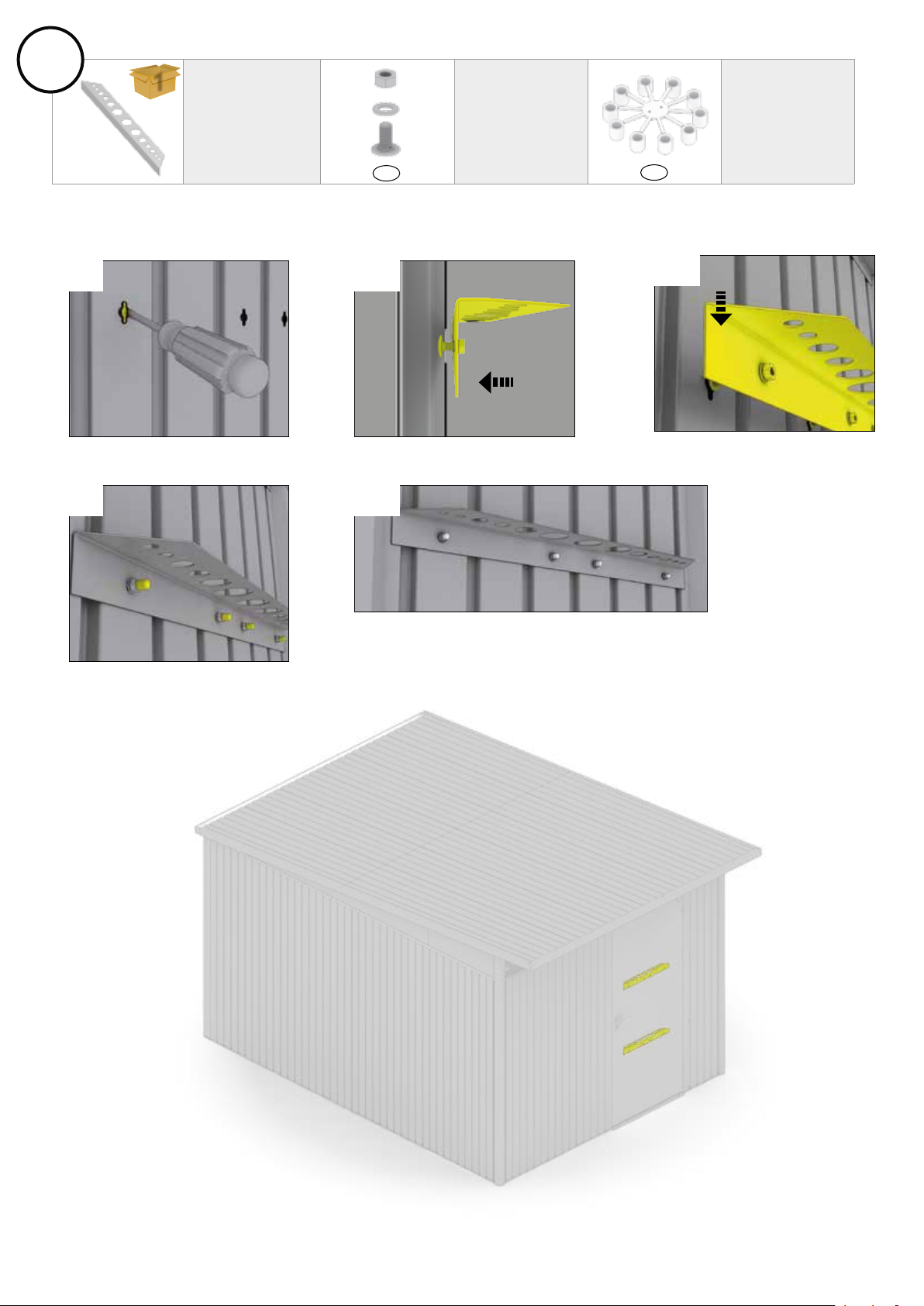

29.
1
2x 8x 1x
M5 x 10
E
1.
2.
4. 5.
D4
D1
2.
47

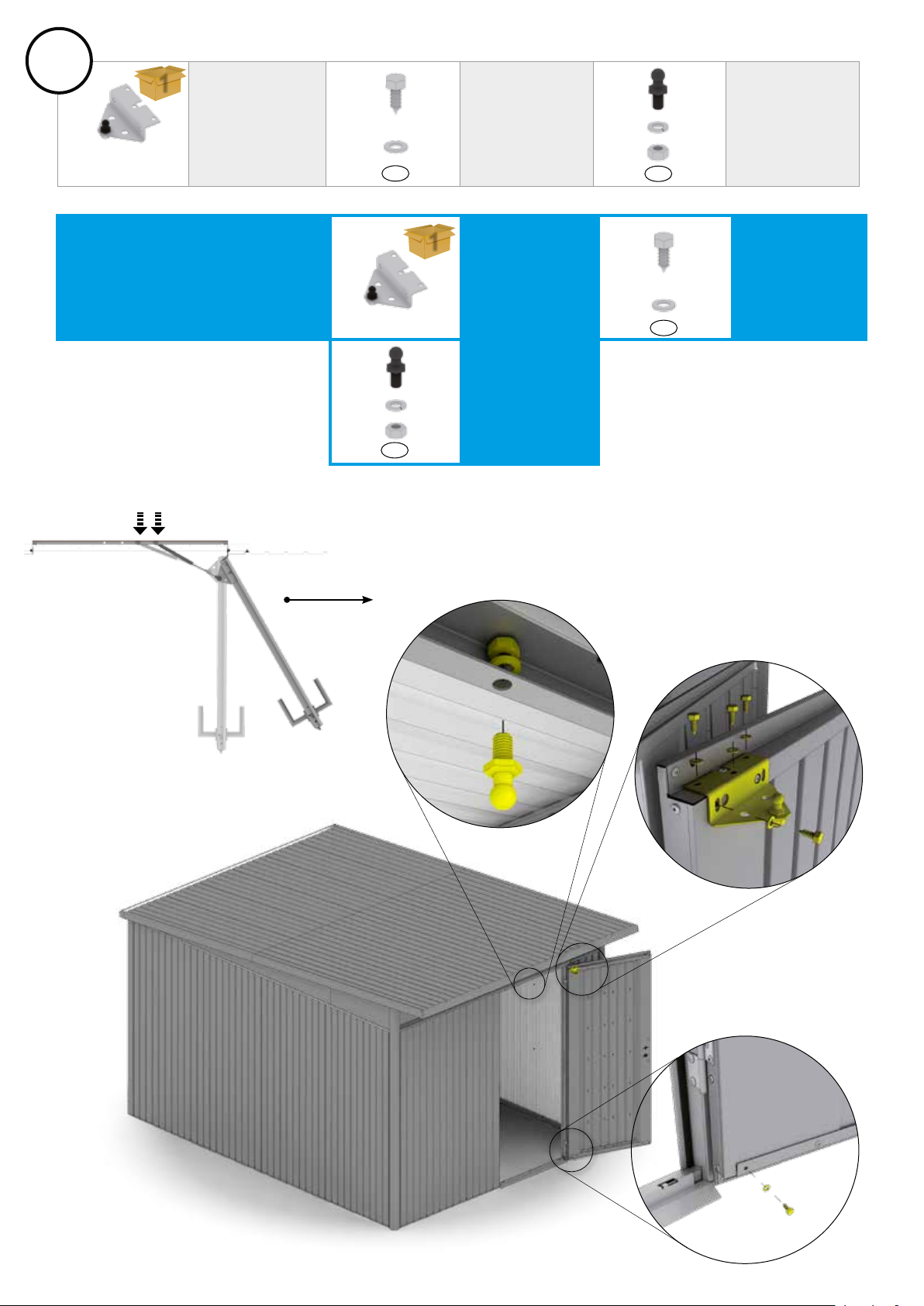

Page 48
Opt. 1
Opt. 2
Opt. 1
Opt. 2

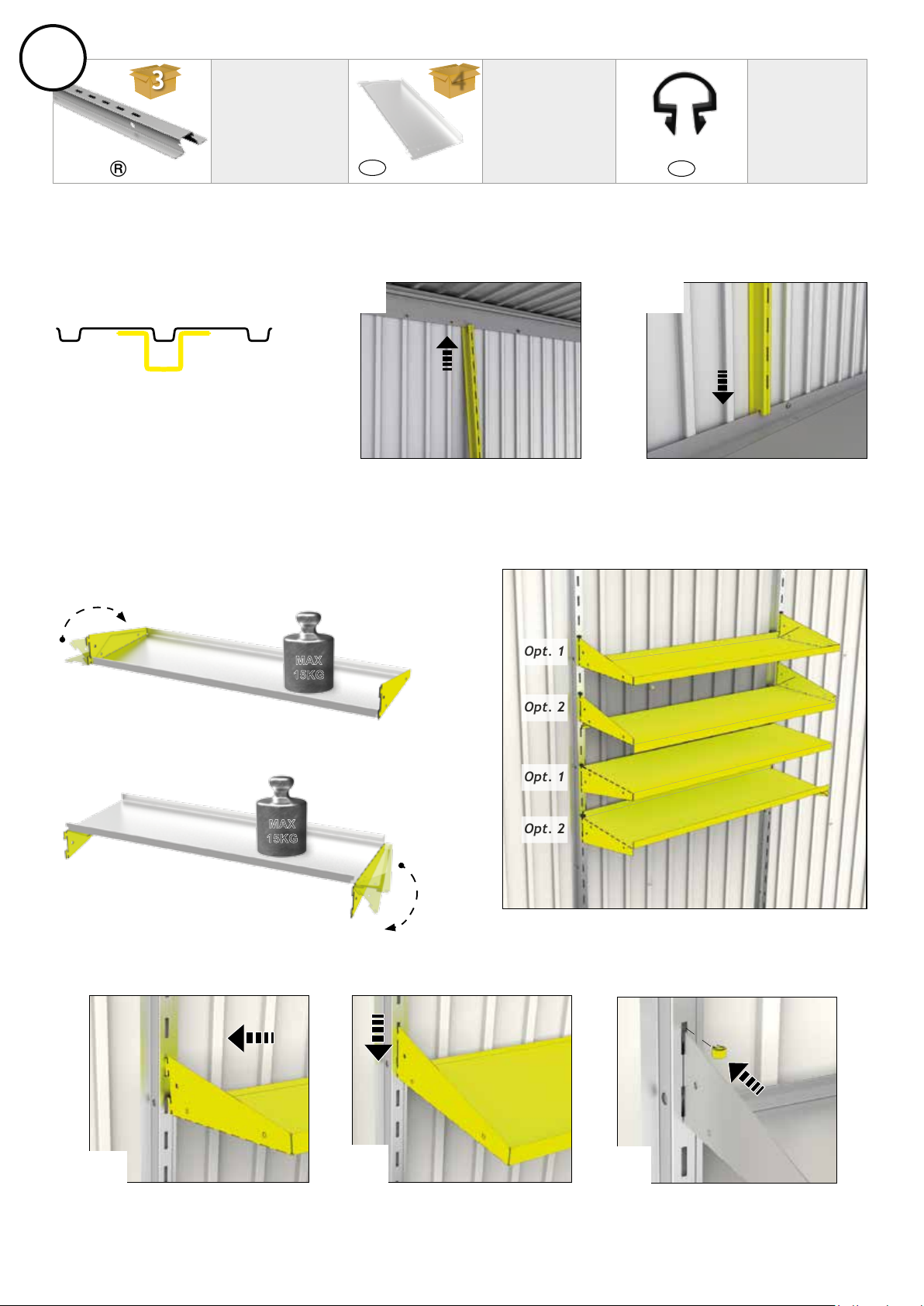

30.
3
4
2x 2x 4x
R
Option 1:
AK
1. 2.
D1
Option 2:
MAX
15KG
MAX
15KG
48
3.
4.
5.
Page 49
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios

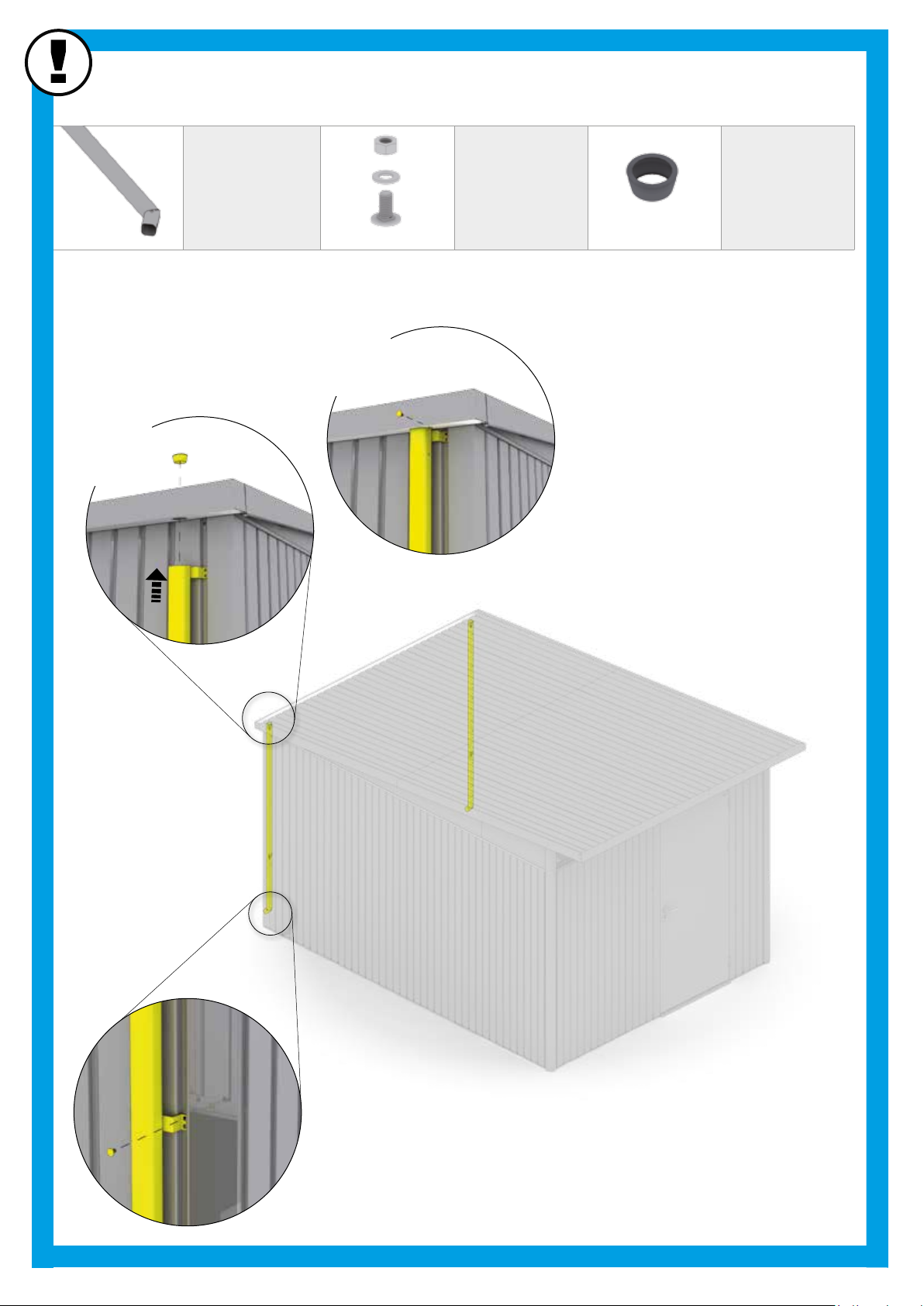

Regenfallrohr
(Rain water downpipe - Descente d´eaux pluviales - Regenpijpset - Set di tubi pluviali - Set de bajante)
2x 4x 2x
M4 x 10
2.
1.
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
49
Page 50
31.
2x
D1

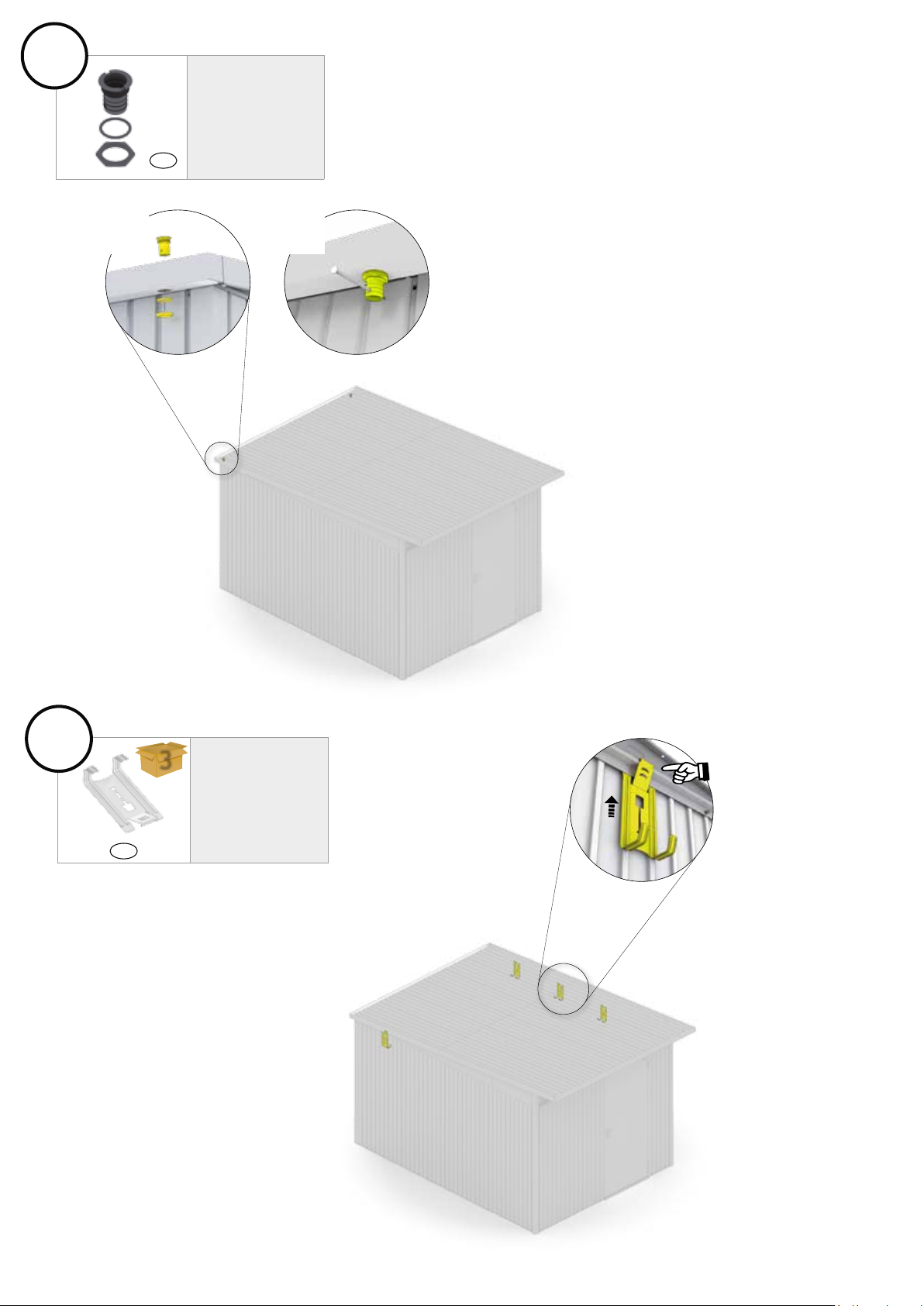

1. 2.
32.
AI
3
KLICK
4x
50
Page 51
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios

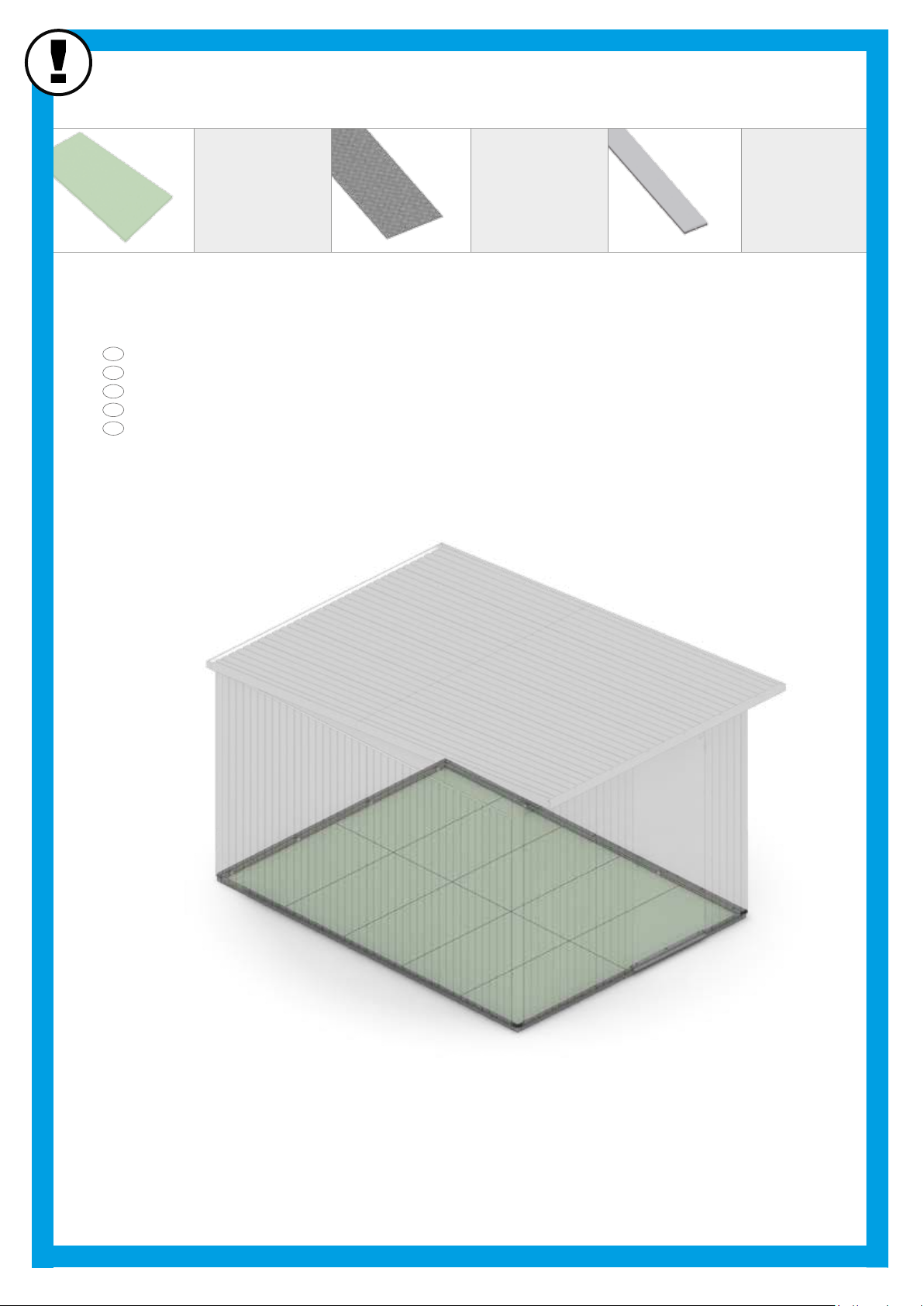

Bodenplatte
(Floor Panels - Cadre de sol - Plaque de fond - Bodemplaat - Placa de suelo - Pavimentazione)
11x (1250 x 600mm)
4x (2436 x 746mm)
1x (2436 x 235mm)
4x (2436mm)
Unterbau für Bodenplatten mit XPS-Platten (2cm od. 3cm) (nicht im Lieferumfang)
GB
Substructure of the floor panels with XPS-boards (2 cm | 3 cm) (not included in the scope of delivery)
FR
Les plaques XPS (2 cm | 3 cm)) pour les plaques de fond ne sont pas fournies.
NL
De XPS- platen die onder de bodemplaat komen, zijn bij de levering niet inbegrepen.
ES
Las placas XPS (2cm | 3 cm)) sobre las que se coloca la placa de suelo no forman parte del suministro.
IT
Placca XPS (2cm | 3 cm)) per basamento di una pavimentazione in alluminio non forniti in dotazione.
6,3 x 22
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
51
Page 52
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
52
optionales Zubehör - Accessories - Accessoires - toebehoor - Accessori - Accesorios
Page 53
18x (1250 x 600mm)

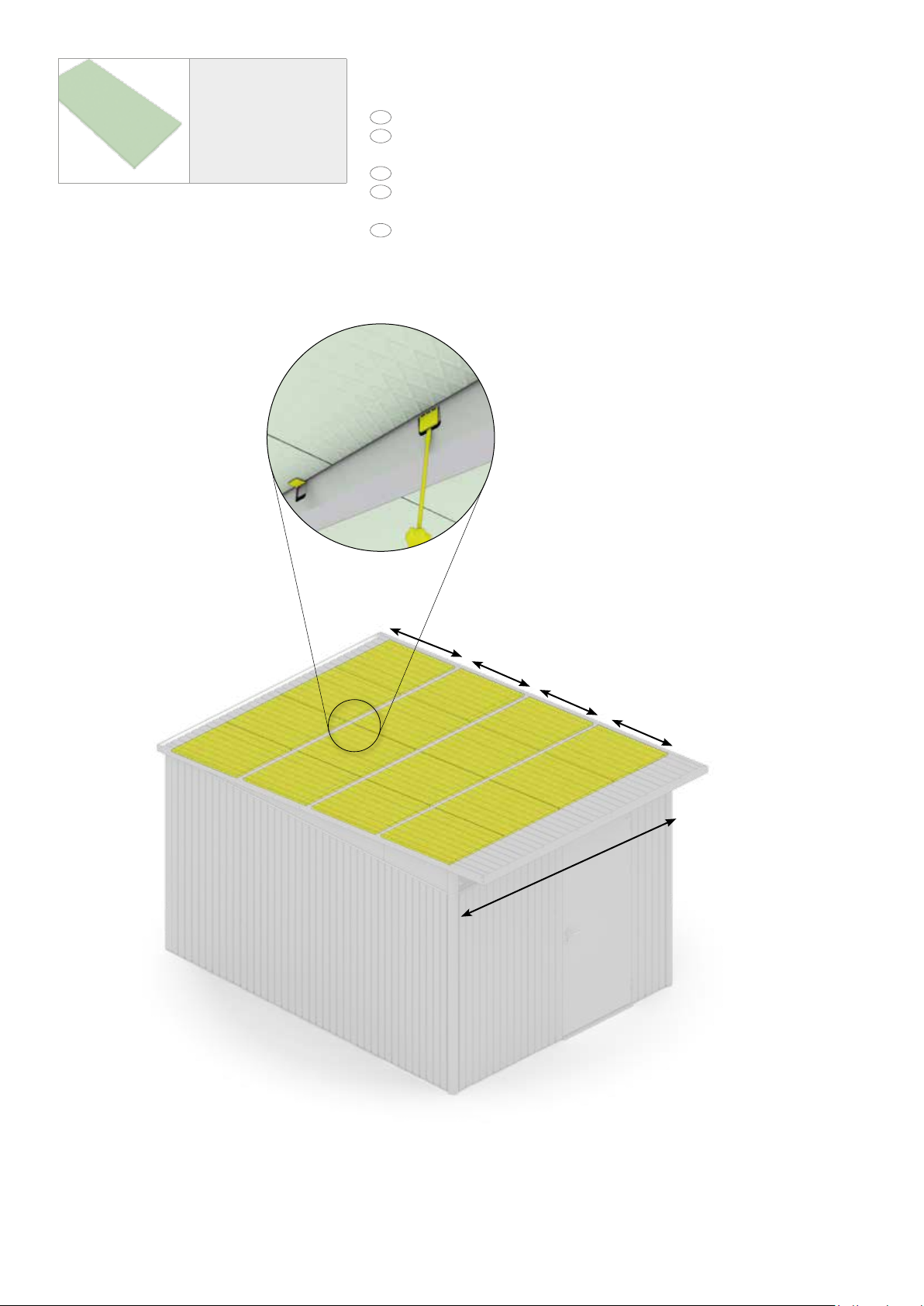

optionale Dachisolierung mit Isolierplatten (2cm)
(nicht im Lieferumfang)
GB
ROOF INSULATION - polystyrene panels (2cm), (not in scope of supply)
FR
PRÉPARATION POUR L´ISOLATION DU TOIT - plaques de styrodur (2cm),
(Pas inclus dans la livraison)
NL
VOORBEREID VOOR DAKISOLATIE - piepschuimplaten (2cm), (niet in leveringsomvang)
ES
PREPARACIÓN PARAEL AISLAMIENTO DE LA CUBIERTA - poliestireno (2cm),
(No incluido en el volumen de entrega)
PREDISPOSIZIONE PER LA COIBENTAZIONE DEL TETTO - di pannelli in polistirolo (2cm),
IT
(non forniti in dotazione)
X
Y
Y
B
Z
XXL: X = 760mm
Y =
Z =
B = 2530mm
740mm
805mm
53
Page 54
Einreichplan
Approval plan
for the erection of
für die Aufstellung eines
Biohort-Gerätehauses
Biohort garden shed
model “AvantGarde”
Modell „AvantGarde®“
Adresse Aufstellort / Address at site of erection / Adresse du terrain / Platsingsadres
Grundbuch-Einlagezahl Grundstücks-Nr. Katastralgemeinde
Land register-Site No. / Cadastre Property No. / Parcelle n° Council/Borough responsible
Katastralgemeinde Kadastraal nummer Section/Commune / Eigendomsnummer
Demande
d’autorisation pour la
mise en place d’un abri
de jardin Biohort Modèle
« AvantGarde »
Bauwerber
Building applicant
Demandeur / Opbouwer
Anschrift / Address / Adresse / Adres
Unterschrift des Bauwerbers / Signature of applicant / Signature du demandeur / Handtekening eigenaar
Vorname / Christian name / Prénom / Voornaam Familienname / Surname / Nom / Achternaam
Grundstückseigentümer
Property owner
Propriétaire du terrain Vorname
Landeigenaar
Anschrift
/ Christian name / Prénom / Voornaam Familienname / Surname / Nom / Achternaam
/ Address / Adresse / Adres
Plan van
goedkeuring
voor het bouwen van
het Biohort tuinhuis
model “Avantgarde”
Unterschrift des Grundstückseigentümers / Signature of property owner
Signature du propriétaire / Handtekening eigenaar
Bodenfläche des Biohort-Gerätehauses:
Floorspace of biohort garden shed:
Surface au sol de l’abri de jardin Biohort :
Oppervlakte van het Biohort tuinhuis:
o Größe XXL / Size XXL / Taille XXL / Grootte XXL = 8,5 m
Gesamte bebaute Fläche
Total built-up area / Surface totale bâtie / Totaal bebouwde oppervlakte
Gartenfläche
Garden area / Surface du jardin / Tuin oppervlakte
2
Altbau bewilligt
Erection authorised by
Permis de construire du bâtiment existant sur le terrain N°
Opdracht tot opbouw door
vom
Date / En date du / Datum
Verein
Association / Société / Vereniging
Lageplan 1 : 500
Siteplan 1 : 500
Plan de masse 1 : 500
Map 1 : 500
Maße siehe Rückseite. / For dimensions see reverse side. / Voir au verso pour les dimensions. / Voor maten zie ommezijde.
54
Page 55
Abmessungen Gerätehaus „AvantGarde®“ XXL in cm
dimensions garden shed “AvantGarde” XXL in cm
dimensions des abri de jardin « AvantGarde » XXL en cm
afmetingen berging “AvantGarde” XXL in cm
Maßbezeichungen
Description
Dimensions référencées sur les dessins
Benaming van de maten
Gerätehausbreite (ohne Dachvorsprung)
Tool Shed width (excl. Roof overhang)
Largeur de l’abri de jardin (sans débord de toit)
Breedte berging (zonder luifel)
Gerätehauslänge (ohne Dachvorsprung)
Tool Shed length (excl. Roof overhang)
Longueur de l’abri de jardin (sans débord de toit)
Lengte berging (zonder luifel) (zonder luifel)
Gerätehaushöhe bis Regenrinne
Tool Shed height top edge of gutter
Hauteur de l’abri de jardin jusqu’à la gouttière
Hoogte berging tot de goot
Höhe Regenrinne bis Dachoberkante
Height from top edge of gutter to roof ridge
Hauteur de la gouttière jusqu’à la partie sup. du toit
Hoogte dakgoot tot bovenkant van het dak
Gerätehausgesamthöhe
Hauteur totale de l’abri de jardin • Totale tuinhuishoogte
Durchgangslichte – Breite
Door opening – width
Ouverture de passage de la porte - largeur
Deuropening - breedte
Durchgangslichte – Breite (optional 2.Türügel)
Door opening – width (optional 2nd door wing)
Ouverture de passage de la porte - largeur (option 2 battants)
Deuropening - breedte (met optionele tweede deurvleugel)
Durchgangslichte – Höhe
Door opening – height
Ouverture de passage de la porte - hauteur
Deuropening - hoogte
Seitenbreite rechts
Largeur du côté droit • Zijbreedte rechts
Seitenbreite links
Largeur du côté gauche • Zijbreedte links
Dachbreite
Dachlänge
Türplatzbedarf beim Öffnen
Clearance required for opening doors
Encombrement d’ouverture de la porte
Benodigde ruimte bij het openen van de deur
• Roof width • Largeur du toit • Dakbreedte K 260
• Roof length • Longueur du toit • Daklengte L 380
• Tool Shed complete height
• Width of front facade - righthand side
• Width of front facade - lefthand side
Größe XXL
size XXL
taille XXL
grootte XXL
A 254
B 334
C 193
D 29
E 222
F 76
(156)
G 182
H 49/129
J 129/49
M 80
55
Page 56
BH-1292-6B-04.16.Bt
HighLine
Kontrollnummer:
Control-number / Contrôle-Qualité / Controlenummer:
Bei Reklamationen bitte anführen:
Kontrollnummer und Artikelnummer des reklamierten Teils.
GB: In case of complaint please indicate the control-number and
the number of the item, which is subject of complaint.
F: Pour toutes réclamations: prière de joindre le numéro de contrôle
et le numéro d´article de la pièce litigieuse.
NL: Bij reclamaties svp doorgeven: controlenummer en
artikelnummer van het desbetreffende onderdeel.
PEFC/06-39-28
5
®
Das ultimative Gerätehaus, das
auch hinsichtlich Sicherheit und
Funktionalität alle Anforderungen
erfüllt: erhältlich in 5 Größen und
in 3 Farben - silber-metallic, quarzgrau-metallic, dunkelgrau-metallic
AvantGarde
®
Passt bestens zu moderner
Architektur und macht lebens-lang Freude: erhältlich in
4 Größen und in 3 Farben - silbermetallic, quarzgrau-metallic, dunkelgrau-metallic
Europa
Alles in bester Ordnung und
lebenslange Wartungsfreiheit
mit dem Biohort-Klassiker: erhält-
lich in 9 Größen und in 4 Farben silber-metallic, quarzgrau-metallic,
dunkelgrau-metallic, dunkelgrün
Geräteschrank
Wo Raum knapp ist, zeigt er
seine Klasse – im Garten, auf der
Terrasse, in der Garage: erhält-
lich in 3 Größen und in 4 Farben
- silber-metallic, quarzgrau-metallic,
dunkelgrau-metallic, dunkelgrün
StoreMax
Mit seinem funktionellen Design
bietet der StoreMax
len Stauraum auf wenig Platz:
erhältlich in 3 Größen und in
3 Farben - silber-metallic, quarzgrau-metallic, dunkelgrau-metallic
®
®
maxima-
MiniGarage
Multifunktionales Stauraum-
wunder ohne Genehmigungspflicht: erhältlich in 2 Farben
- silber-metallic, dunkelgrau-metallic
HighBoard
Das formvollendete Multitalent
zum Aufbewahren: erhältlich in
2 Größen und in 4 Farben - weiß,
silber-metallic, quarzgrau-metallic,
dunkelgrau-metallic
WoodStock
®
Kaminholzlager und Geräteschrank in einem, auch zum
einfachen Wand-Anbau geeignet: erhältlich in 2 Größen
und in 2 Farben - silber-metallic,
dunkelgrau-metallic
LoungeBox
®
Die Design-Box für gehobene
Ansprüche - ein Schmuckstück
für Terrasse und Garten: erhältlich
in 2 Größen und in 4 Farben - weiß,
silber-metallic, quarzgrau-metallic,
dunkelgrau-metallic
FreizeitBox
56
Sie steckt locker all das weg,
wofür Sie keinen geeigneten Aufbewahrungsort haben: erhältlich
in 4 Größen und in 5 Farben - weiß,
silber-metallic, quarzgrau-metallic,
dunkelgrau-metallic, bronze-metallic
Nebengebäude
„CasaNova
Das erste isolierte
Design-Nebengebäude:
erhältlich in 9 Größen und in
2 Farben - silber-metallic, dunkelgrau-metallic
®
“
PROSPEKT
anfordern unter
www.biohort.com
EXTRA
Biohort GmbH
Pürnstein 43, 4120 Neufelden, Österreich
Tel.: +43-7282-7788-0, Fax-DW: 190
E-Mail: offi[email protected], www.biohort.com
Loading...
