Binks Airless 75 User Manual [en, it, de, fr]

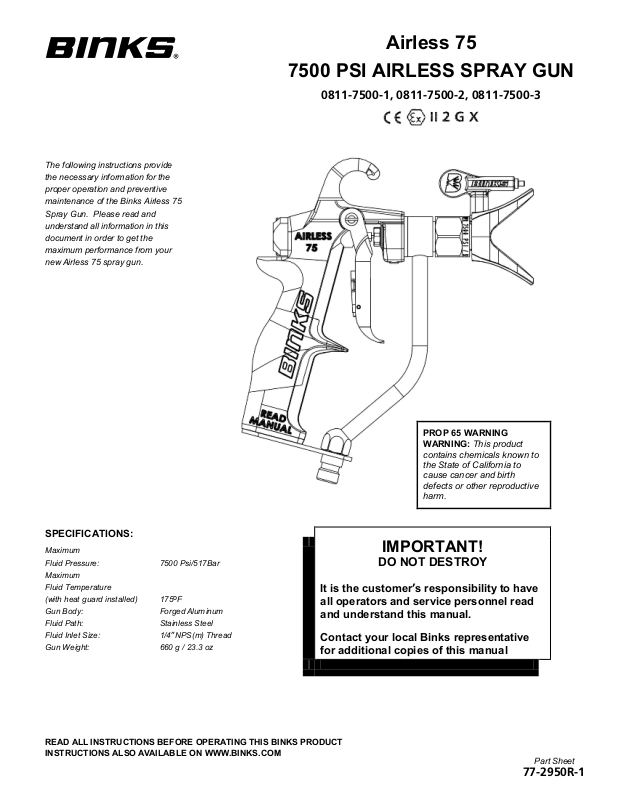

Airless 75

7500 PSI AIRLESS SPRAY GUN

0811-7500-1, 0811-7500-2

The following instructions provide
the necessary information for the
proper operation and preventive
maintenance of the Binks Airless 75
Spray Gun. Please read and
understand all information in this
document in order to get the
maximum performance from your
new Airless 75 spray gun.

PROP 65 WARNING
WARNING: This product

contains chemicals known to
the State of California to
cause cancer and birth
defects or other reproductive
harm.

SPECIFICATIONS:

Maximum

Fluid Pressure: 7500 Psi/517Bar

Maximum

Fluid Temperature
(with heat guard installed) 175ºF

Gun Body: Forged Aluminum

Fluid Path: Stainless Steel
Fluid Inlet Size: 1/4” NPS(m) Thread

Gun Weight: 660 / 23.3 oz g

IMPORTANT!

DO NOT DESTROY

It is the customer’s responsibility to have
all operators and service personnel read
and understand this manual.

Contact your local Binks representative
for additional copies of this manual

READ ALL INSTRUCTIONS BEFORE OPERATING THIS BINKS PRODUCT

INSTRUCTIONS ALSO AVAILABLE ON WWW.BINKS.COM

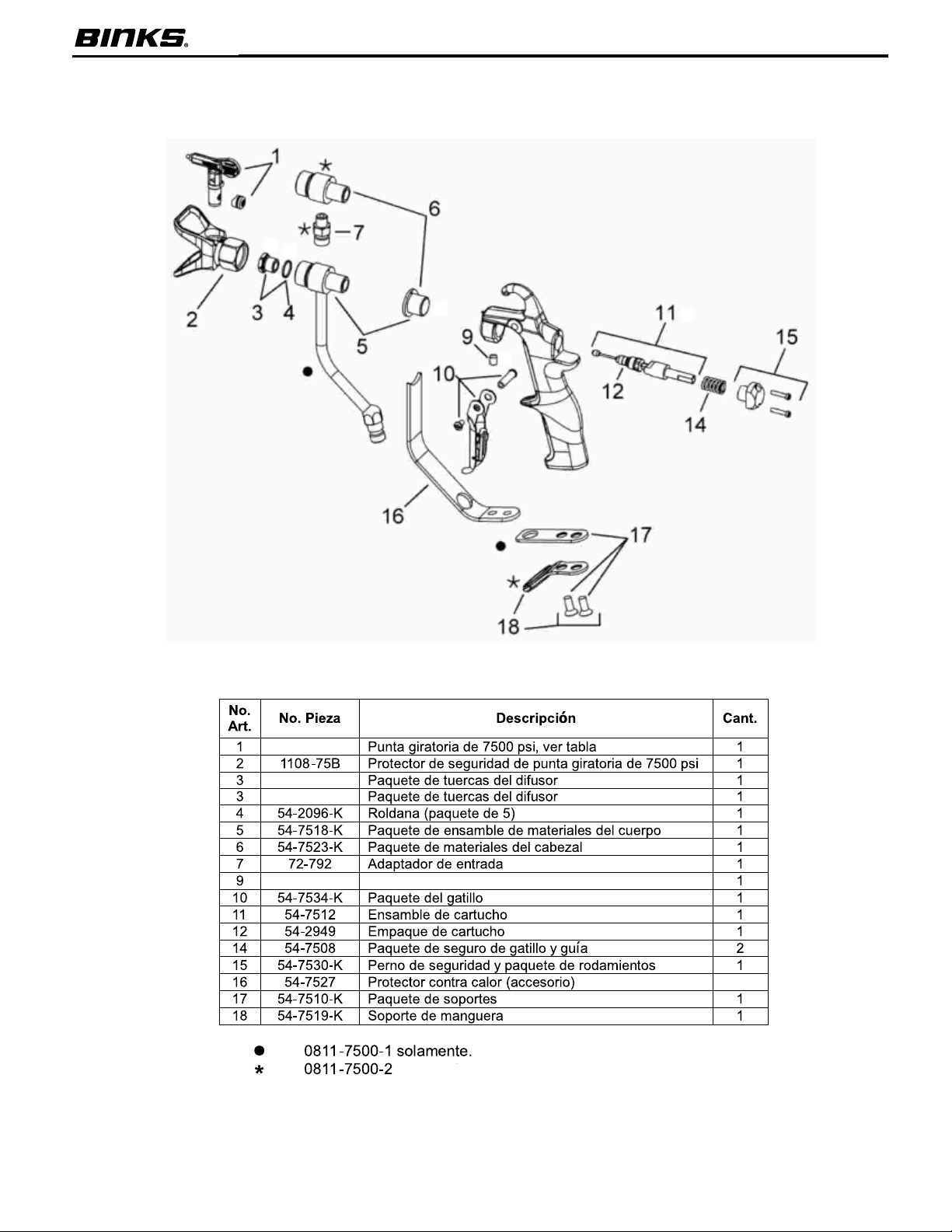

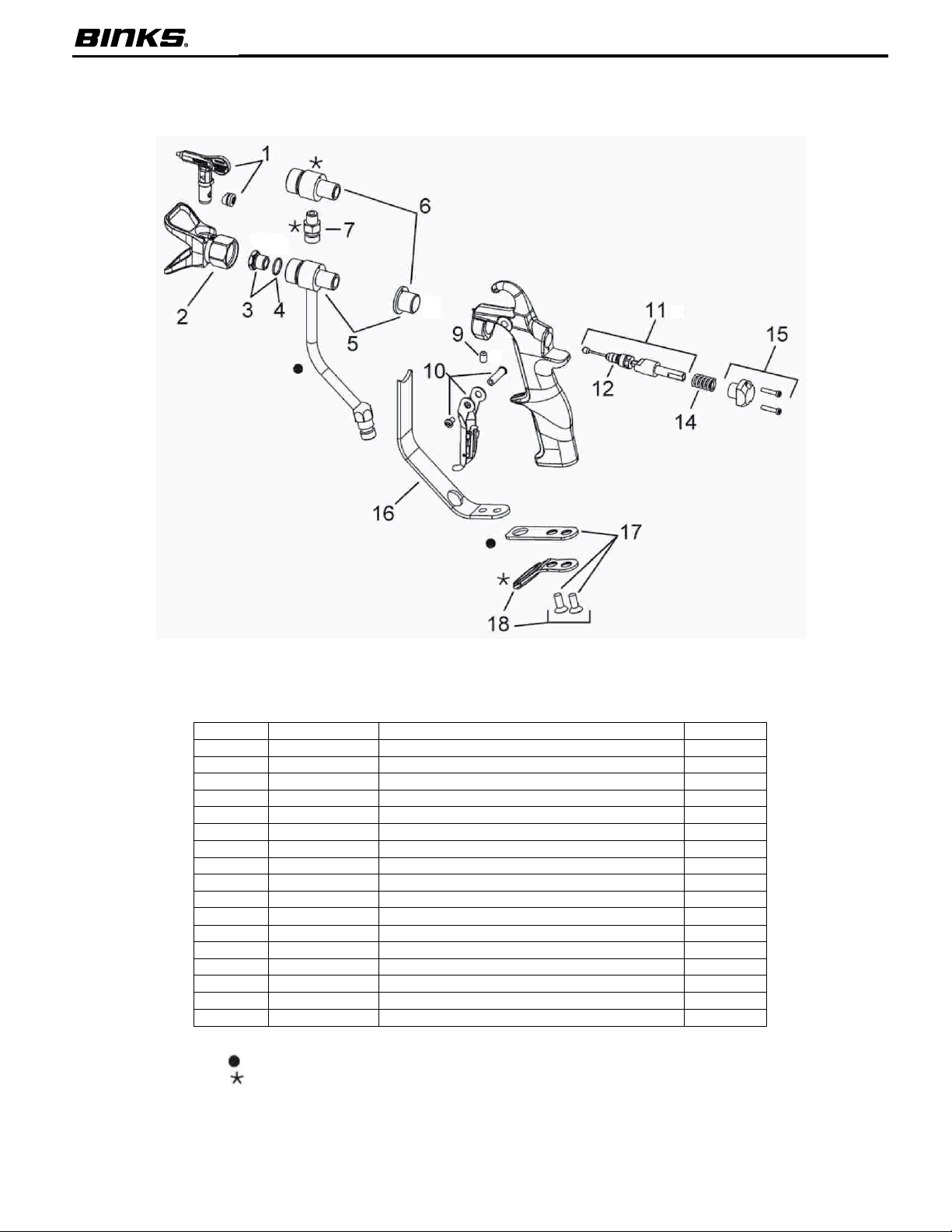

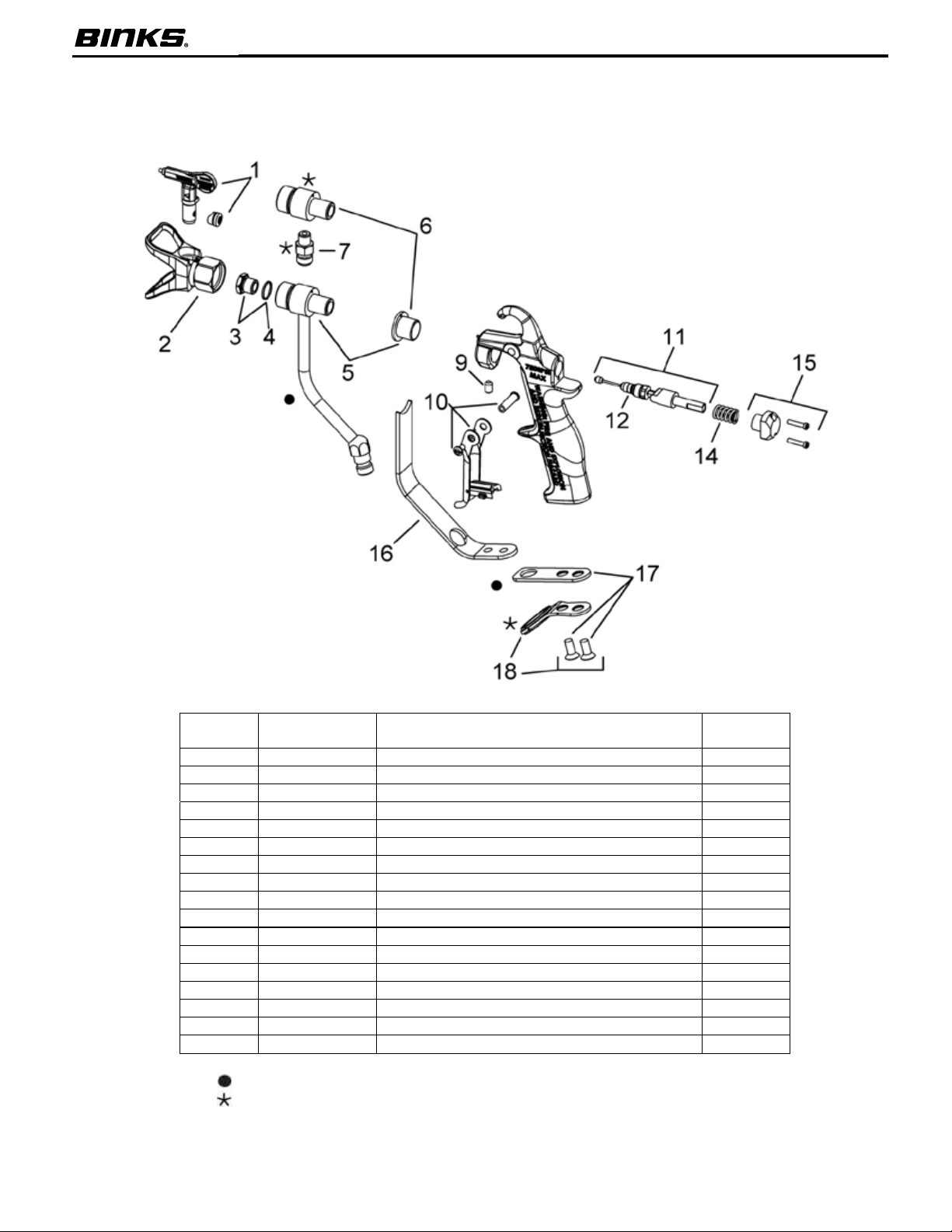

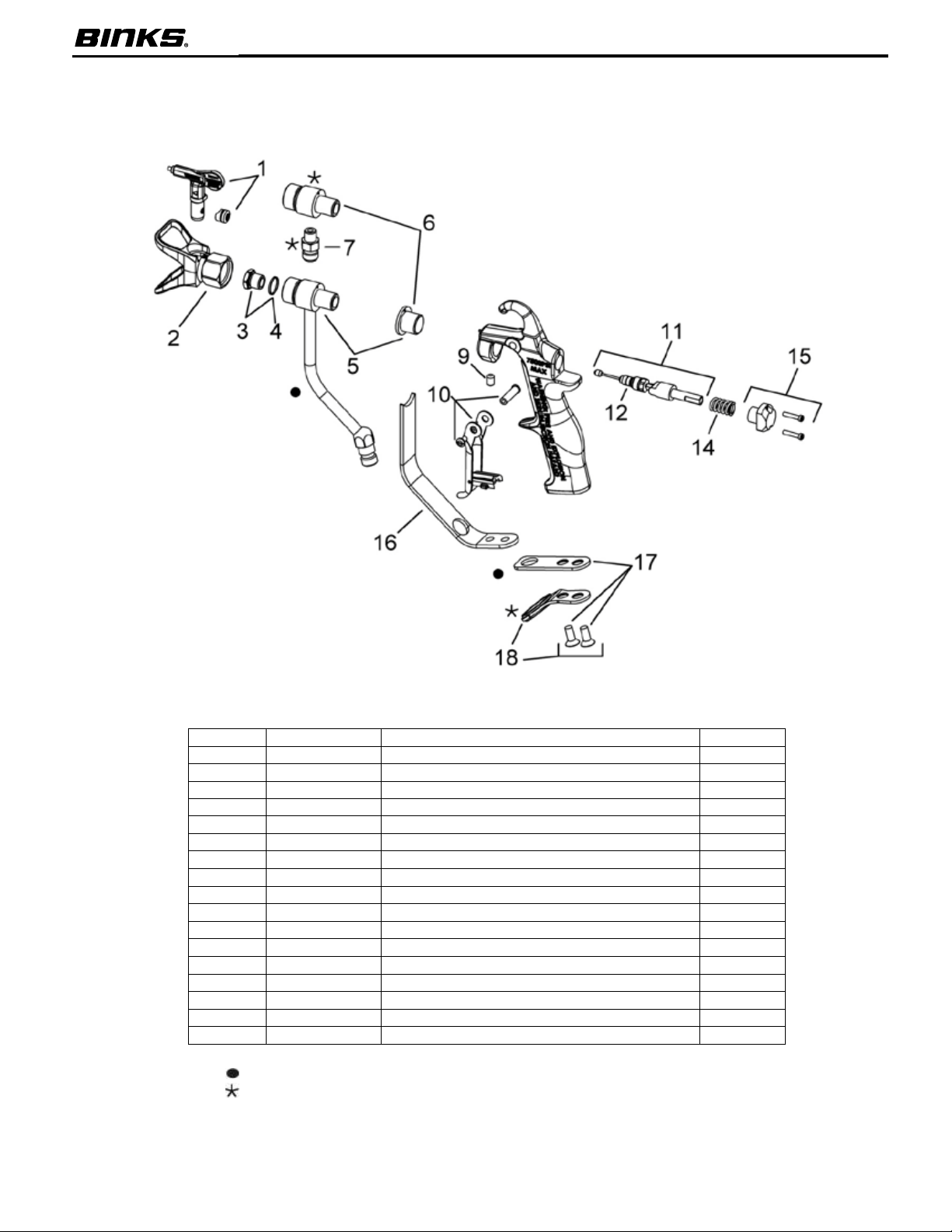

Part Sheet

77-2950

0811-7500-1, 0811-7500-2, 0811-7500-3

77-2950R-1

NOTES

2

2

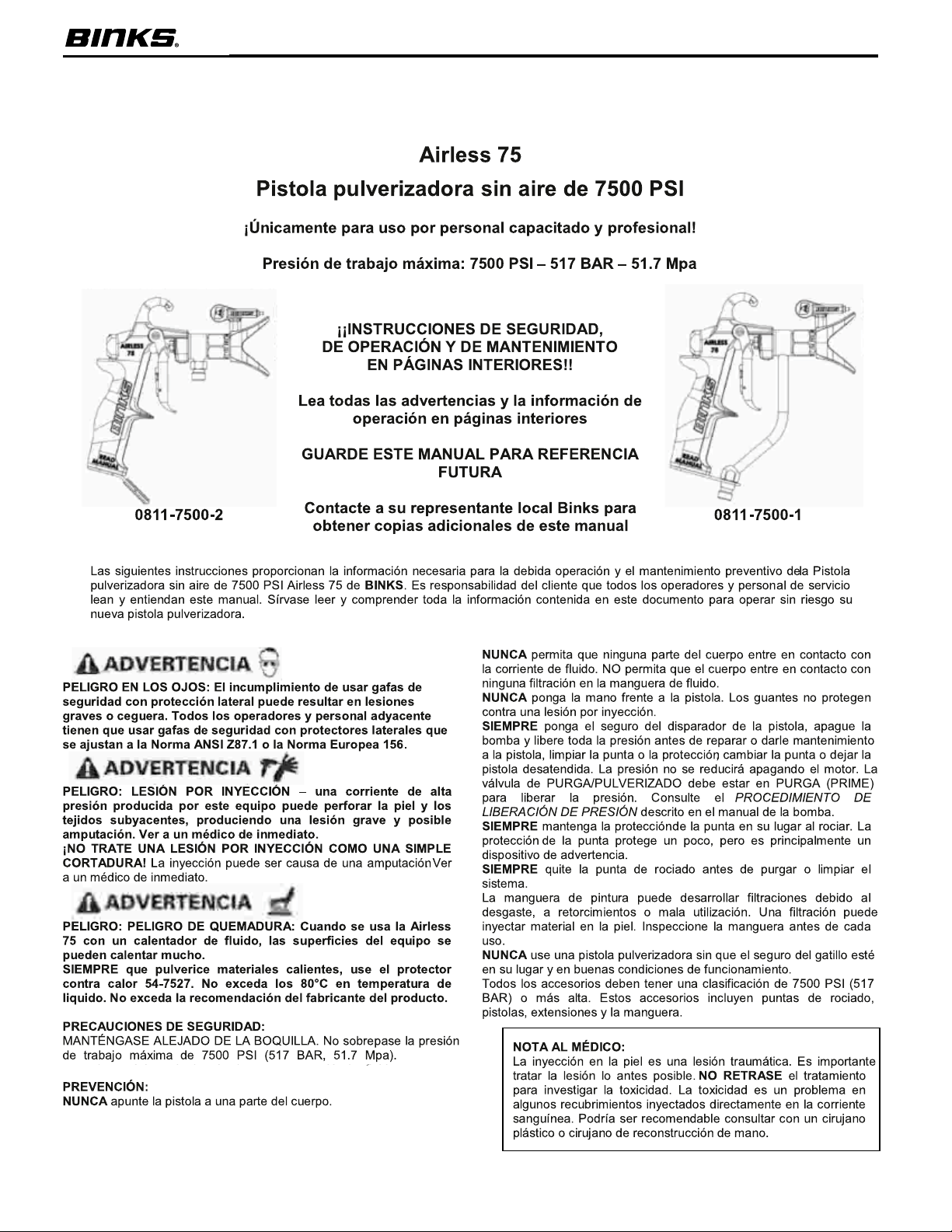

Airless 75

7500 PSI Airless Spray Gun

For trained, professional use only!

Maximum working pressure: 7500 PSI

– 517 BAR – 51.7 Mpa

Models 0811-7500-1, 0811-7500-2, 0811-7500-3

SAFETY, OPERATING AND

MAINTENANCE

INSTRUCTIONS INSIDE!!

Read all warnings and

operating information inside

SAVE THIS MANUAL FOR FUTURE

REFERENCE

Contact your local Binks

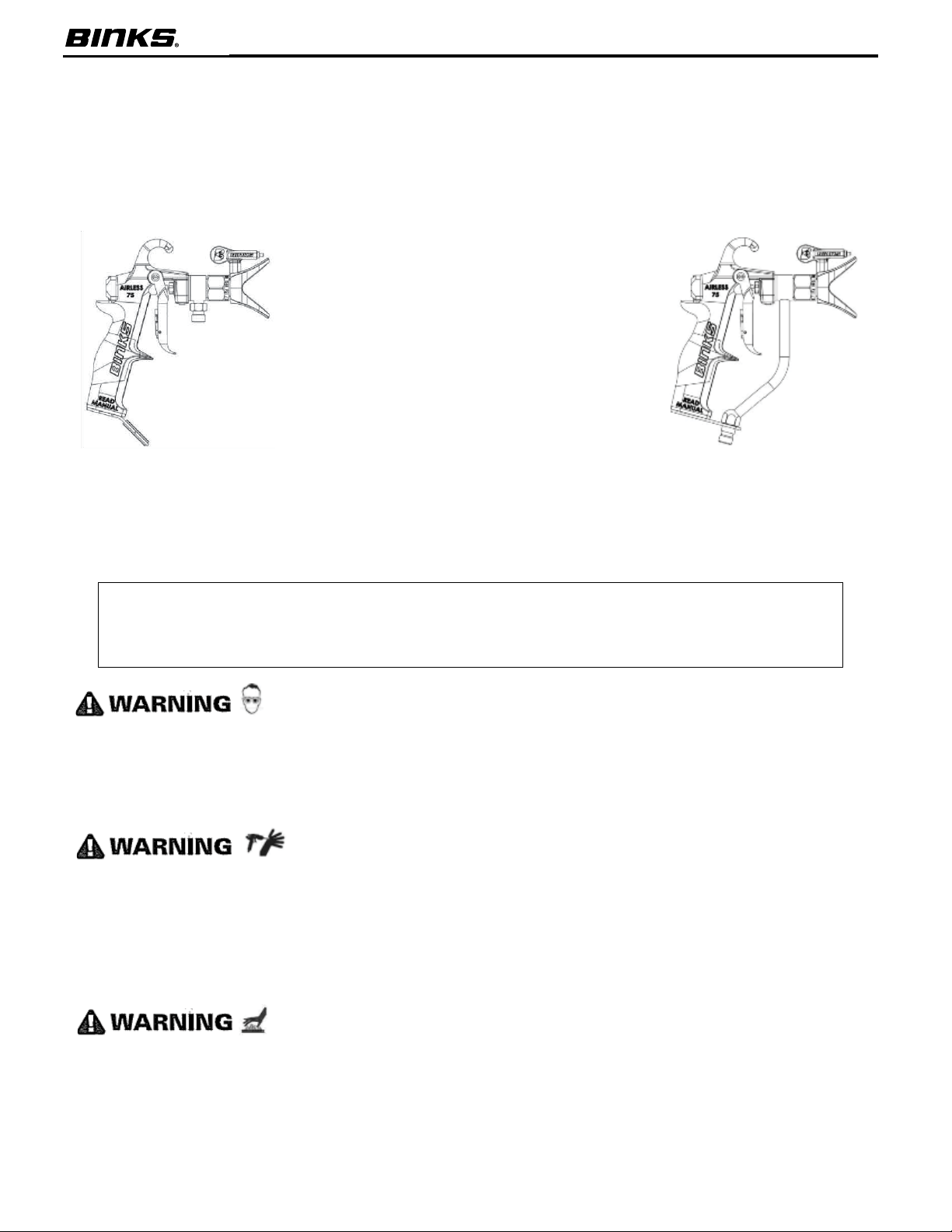

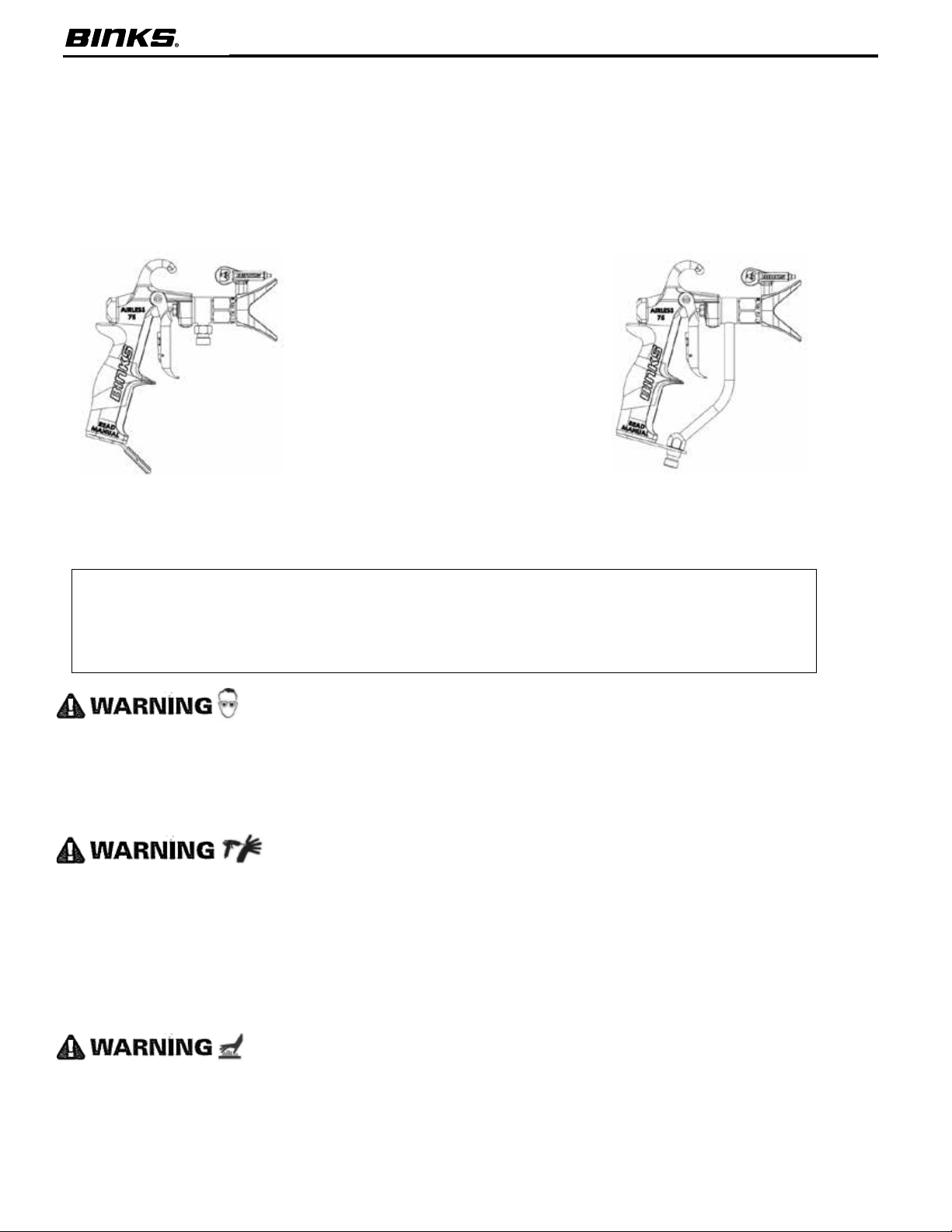

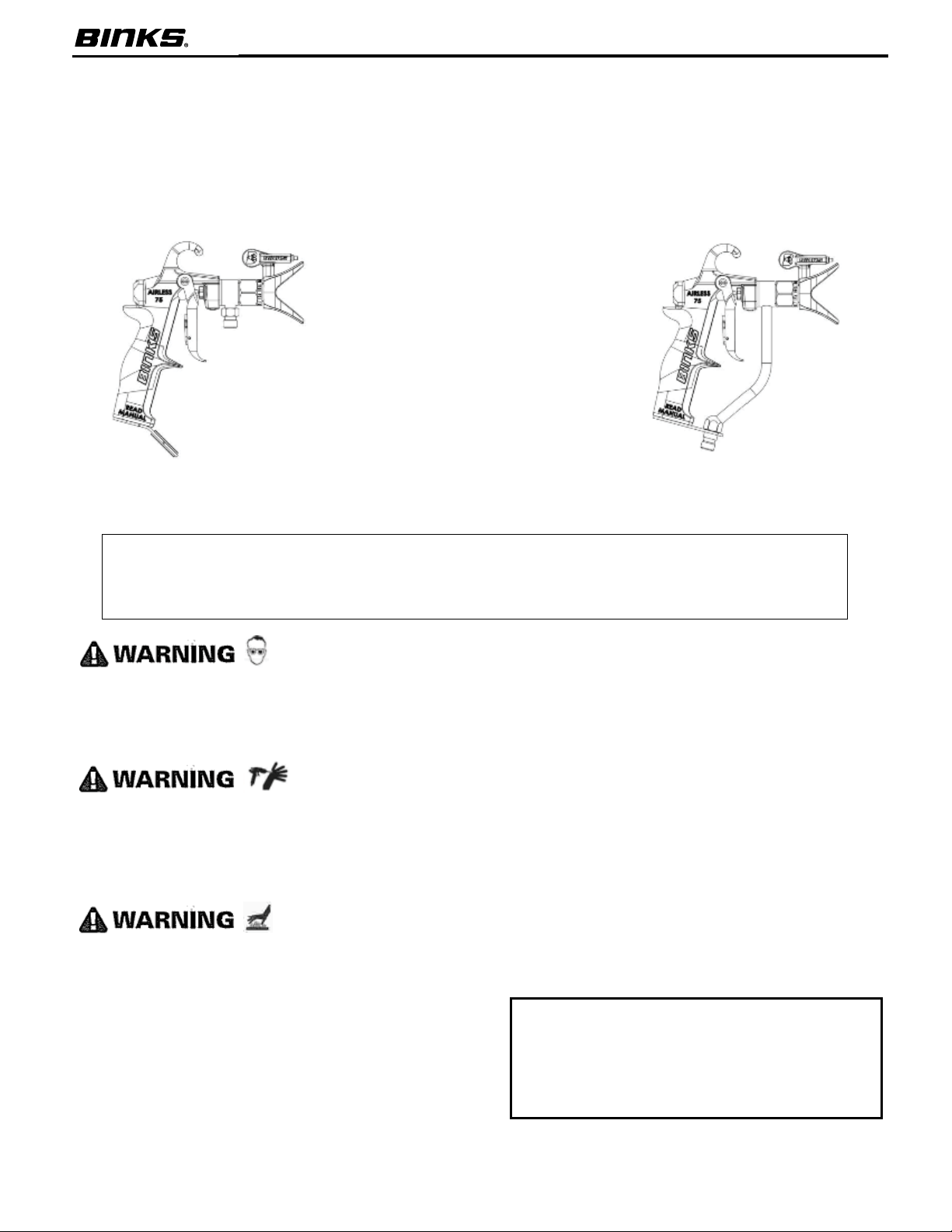

0811-7500-2 0811-7500-1
0811-7500-3

The following instructions provide the necessary information for other operation and preventative maintenance of the
BINKS Airless 75 7500 PSI Airless Spray Gun. It is the customer’s responsibility to have all operators and service
personnel read and understand this manual. Please read and understand all information in this document in order to
s

ely operate your new spray gun.

af

EYE HAZARD: Failure to wear safety glasses with side
shields could result in serious injury or blindness. All
operators and bystanders must always wear safety glasses
with side shields that conform to ANSI Standard Z87.1 or
European Norm 156.

HAZARD: INJECTION INJURY – a high pressure stream
produced by this equipment can pierce the skin and
underlying tissues, leading to a serious injury and possible
amputation. See a physician immediately.
DO NOT TREAT AN INJECTION INJURY AS A SIMPLE CUT!

Injection can lead to amputation. See a physici

HAZARD: BURN HAZARD: When using the Airless 75 with a
fluid heater, equipment surfaces can become very hot.
ALWAYS use heat guard 54-7527 when spraying heated
materials. Do not exceed 175°F fluid temperature. Do not
exceed manufacturer recommended fluid temperature.

SAFETY PRECAUTIONS:

KEEP CLEAR OF NOZZLE: Do not exceed maximum working
pressure of 7500 PSI (517 BAR, 51.7 Mpa).

PREVENTION:
NEVER Aim the gun at any part of the body.

representative for Additional copies of

an immediately.

this manual

NEVER Allow any part of the body to touch the fluid stream. DO

NOT allow body
NEVER Put hand in front of the gun. Gloves will not provide
protection against an injection injury.
ALWAYS lock the gun trigger, shut the pump off, and release all
pressure before servicing, cleaning the tip or guard, changing the
tip, or leaving unattended. Pressure will not be released by
turning off the motor. The PRIME/SPRAY valve m ust be turned
to PRIME to relieve the pressure. Refer to the PRESSURE
RELIEF PROCEDURE described in the pump manual.
ALWAYS Keep the tip guard in place while spraying. The tip
guard p
ALWAYS Remove the spray tip before flushing or cleaning the
system.
The paint hose can develop leaks from wear, kinking, and abuse.
A leak can inject material into the skin. Inspect the hose before
each use.
NEVER Use a spray gun without a trigger lock and trigger guard
in place and in good working order.
All accessories must be rated at 7500 PSI (517 BAR) or higher.
This includes spray tips, guns, extensions, and hose.

NOTE TO PHYSICIAN:

Injection into the skin is a traumatic injury. It is important to treat
the injury
research toxicity. Toxicity is a concern with some coatings
injected directly into the blood stream. Consultation with a
plastic surgeon or reconstructive hand surgeon may be
advisable

to touch a leak in the fluid hose.

rovides some protection, but is mainly a warning device.

as soon as possible. DO NOT DELAY treatment to

3

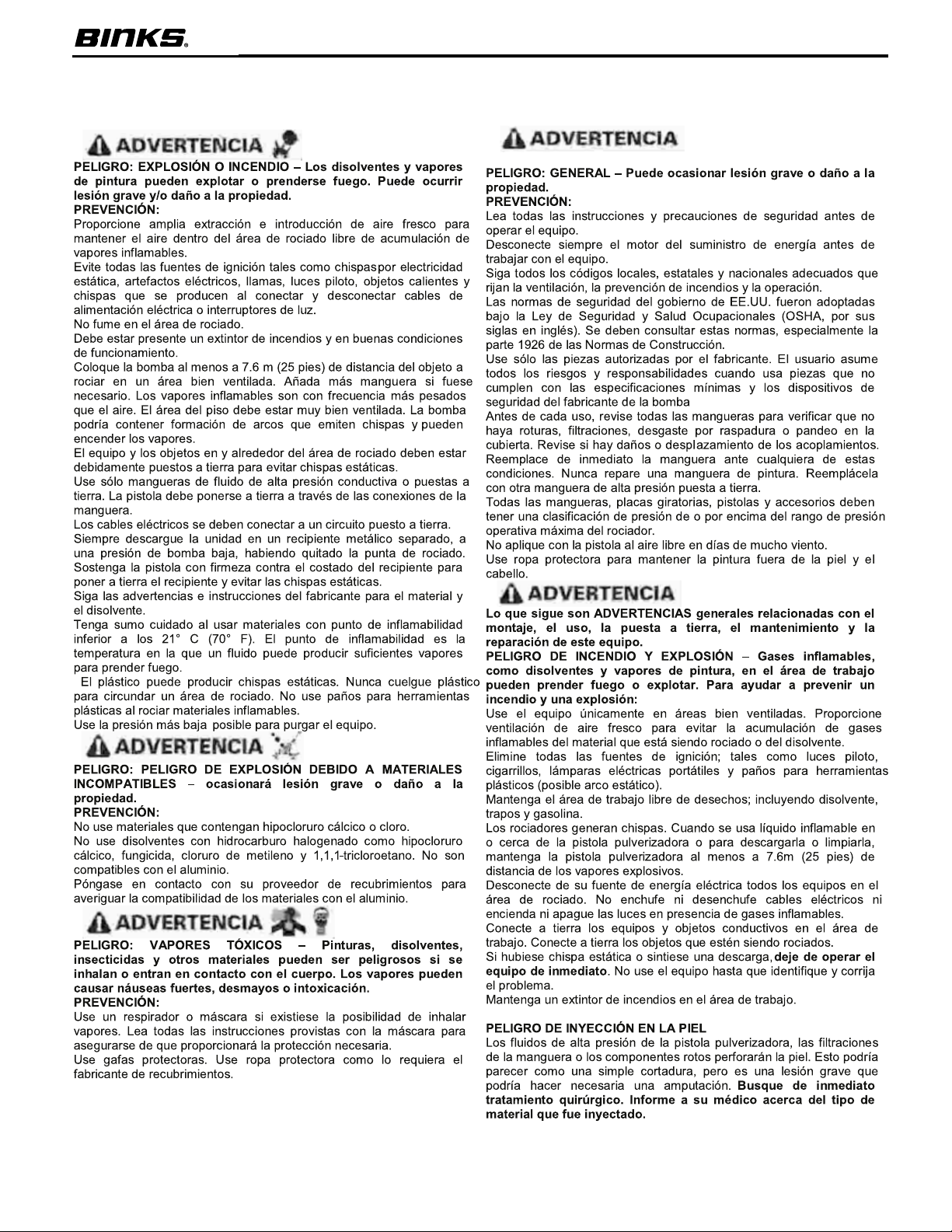

HAZARD EXPLOSION OR FIRE – Solvent and paint fumes
can explode or ignite. Severe injury and/or property damage
can occur.
PREVENTION:

Provide extensive exhaust and fresh air introduction to keep the
air within the spray area free from accumulation of flammable
vapors.
Avoid all ignition sources such as static electricity sparks,
electrical appliances, flames, pilot lights, hot objects, and sparks
from connecting and disconnecting power cords or working light
switches.
Do not smoke in spray area.
Fire extinguisher
Place pump at least 25 feed (7.6 m) away from the spray object
in a well ventilated area. Add more hose if necessary.
Flammable vapors are often heavier than air. Floor area must be
extremely well ventilated. The pump may contain arcing parts
that emit sparks and can ignite vapors.
The equipment and objects in and around the spray area must
be properly grounded to prevent static sparks.
Use only conductive or grounded high pressure fluid hose. Gun
must be grounded through hose connections.
Power cor
Always flush unit into a separate metal container, at low pump
pressure, with spray tip removed. Hold gun firmly against side of
container to ground container and prevent static sparks.
Follow the material and solvent manufacturer’s warnings and
instructions.
Use extreme caution when using materials with a flashpoint
below 70° F (21° C). Flashpoint is the temperature that a fluid
can produce enough vapor to ignite.
Plastic can cause static sparks. Never hang plastic to enclose a
spray area. Do not use plasti
flammable materials.
Use lowest possible pressure to flush equipment

must be present and in good working order.

ds must be connected to a grounded circuit.

c drop cloths when spraying

HAZARD: EXPLOSION HAZARD DUE TO INCOMPATIBLE
MATERIALS – will cause severe injury or property damage.
PREVENTION:

Do not use materials containing bleach or chlorine.
Do not use halogenated hydrocarbon solvents such as bleach,
mildewcide, methylene, chloride and 1,1,1 ’ trichloroethane.
They are not compatible with aluminum.
Contact your coating supplier about the compatibility of material
with aluminum.

HAZARD: HAZARDOUS VAPORS – Paints, solvents,
insecticides, and other materials can be harmful if inhaled or
come in contact with the body. Vapors can cause severe
nausea, fainting, or poisoning.
PREVENTION:

Use a respirator or mask if vapors can be inhaled. Read all
instructions supplied with the mask to be sure it will provide the
necessary protection.
Wear protective eyewear.
Wear protective clothing as required by coating manufacturer.

HAZARD: GENERAL – Can cause severe injury or property
damage.

PREVENTION:

Read all instructions and safety precaution
equipment.
Always disconnect the motor from the power supply before
working on the equipment.
Follow all appropriate local, state and national codes governing
ventilation, fire prevention, and operation.
The United States Government Safety Standards have been
adopted under the Occupational Safety and Health Act (OSHA).
These standards, particularly part 1926 of the Construction
Standards should be consulted.
Use only manufacturer authorized parts. User assumes all risks
and liabilities when using parts that do not meet th
specifications and safety devices of the pump manufacturer.
Before each use, check all hoses for cuts, leaks, abrasion, or
bulging of cover. Check for damage or movement of couplings.
Immediately replace the hose if any of these conditions exist.
Never repair a paint hose. Replace it with another grounded
high-pressure hose.
All hoses, swivels, guns, and accessories must be pressure rated
at or above the maximum operating pressure range of the airless
sprayer.

Do not spray outdoors on windy days.

Wear pr

otective clothing to keep paint off skin and hair.

s before operating

e minimum

The following are general WARNINGS related to the setup,
use, grounding, maintenance and repair of this equipment.

FIRE AND EXPLOSION HAZARD – Flammable fumes, such
as solvents and paint fumes, in work area can ignite or
explode. To help prevent fire and explosion:

Use equipment only in well ventilated area. Provide fresh air
ventilation to avoid the buildup of flammable fumes from the
material being sprayed or from the solvent.

Eliminate all ignition sources; such as pilot lights
portable electric lamps, and plastic drop cloths (potential static
arc).

Keep work area free of debris; including solvent, rags, and
gasoline.

Sprayers generate sparks. When flammable liquid is used in or
near sprayer or for flushing or cleaning, keep sprayer at least 25
feet (7.6m) away from explosive vapors.

Electrically disconnect all equipment in the spray area. Do not
plug or unplug power cords or turn lights on or off when
flammable fumes are present.

Ground equipment and conductive objects in work area. Grou
object being sprayed.

If there is static sparking or you feel a shock, stop operating
immediately. Do not use equipment until you identity and
correct the problem.

Keep a fire extinguisher in the work area.

SKIN INJECTION HAZARD

High pressure fluid from spray gun, hose leaks, or ruptured
components will pierce skin. This may look like just a cut, but is
a serious injury that can cause amputation. Seek immediate

surgical treatment. Inform the physician as to what type of
material was injected.

Do not point gun at anyone or any part of th

Do not put your hand or fingers over the spray tip.

Do not stop or deflect leaks with your hand, body, glove or rag.
Do not spray without tip guard installed.

Engage trigger lock when not spraying.

e body.

, cigarettes,

nd

4

Follow pressure relief procedure for your sprayer when you stop
spraying and before cleaning, checking or servicing your
equipment.

Tighten all fluid connections before operating equipment.

Check all hoses, tubes, and couplings daily. Replace all worn,
damaged, or loose parts immediately.

EQUIPMENT MISUSE HAZARD

This equipment is for professional use only.

Read and understand all instructional manuals, tags, and labels
before operating equipment.

Use equipment only for its intended purpose. If you are unsure
of its purpose, call your local BINKS distributor.

can cause death or serious injury.

Misuse

Do not exceed the maximum working pressure or temperature
rating of the lowest rated system component. See the technical
data in all equipment manuals.

Use fluids and solvents that are compatible with your equipment
wetted parts. See technical data in all equipment manuals.
Read fluid and solvent manufacturer’s warnings. For complete
information about your material, request a MSDS from your
distributor or retailer.

Check your equipment daily. Do not alter or modify your
equipment. Repair or replace worn or dama
immediately with genuine BINKS Replacement Parts only.

Do not alter or modify this equipment.

Use equipment only for its intended purpose. Call Binks for more
information.

Route hoses and cables away from traffic areas, sharp edges,
moving parts and hot surfaces.

Do not kink or over bend hoses or use hoses to pull equpment.

Use genuine BINKS hoses. If provided, do not
remove the spring guards from hoses, these are on the hoses to
prevent rupture from kinking at the connectors.

Keep children and animals away from work area.

Comply with all applicable

Do not operate equipment when fatigued or under the influence
of drugs or alcohol.

TOXIC FLUID HAZARD

Know the specific hazards of the fluid you are using. This
information is on the MSDS for the material that is being used.
Read all fluid manufacturer’s warnings.

Store hazardous fluids in approved containers only. Dispose of
all hazardous fluids in accordance with all state, local and
national guidelines.

Wear the appropriate protective clothing, gloves, eyewear and
respirator.

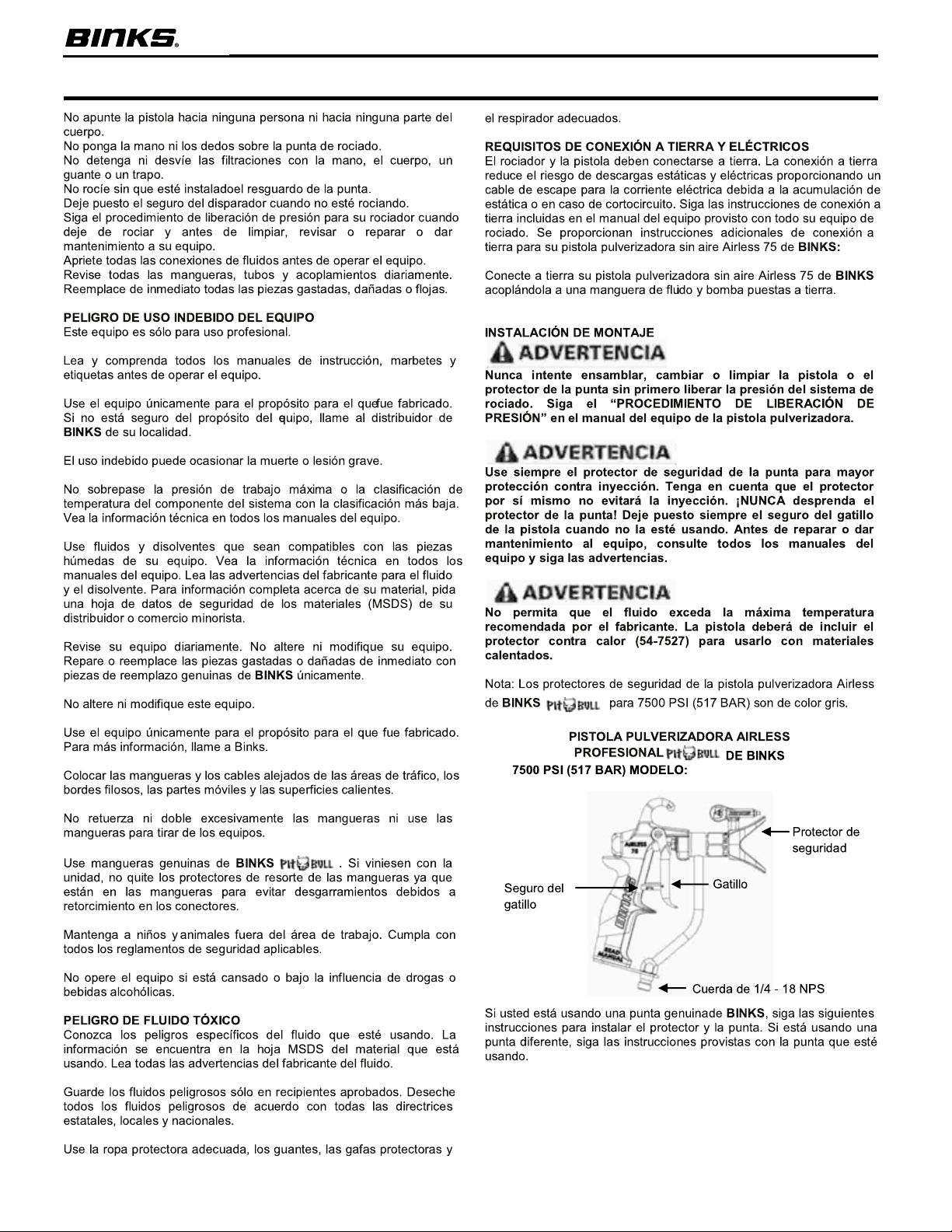

GROUNDING AND ELECTRIC REQUIREMENTS

The sprayer and gun
risk of static and electric shock by providing an escape wire for
the electrical current due to static build up or in the event of a
short circuit. Follow the grounding instructions included in the
equipment manual provided with all your spray equipment.
Additional grounding instructions for your BINKS Airless 75
Spray Gun are provided:

Ground your BINKS Airless 75 Spray Gun through connection to
a properly grounded fluid hose and pump.

safety regulations.

must be grounded. Grounding reduces the

ged parts

SET UP INSTALLATION

Never attempt to assemble, change, or clean the gun, tip, or
tip guard without first relieving pressure from the spray
system. Follow the “PRESSURE RELIEF PROCEDURE” in
the sprayer’s equipment manual.

Always use tip safety guard for added protection against
injection. Beware that the guard alone will not prevent
injection. NEVER cut off tip guard! Always engage gun
trigger lock when the gun is not in use. Before servicing
equipment, consult all equipment manu
warnings.

Do not allow fluid to exceed the fluid manufactures
recommended maximum temperature. Gun must include
heat guard (54-7527) to be used with heated materials.

Note: BINKS Airless Spray Gun Safety Tip Guards for
the 7500 PSI (517 BAR) gun are gray in color.

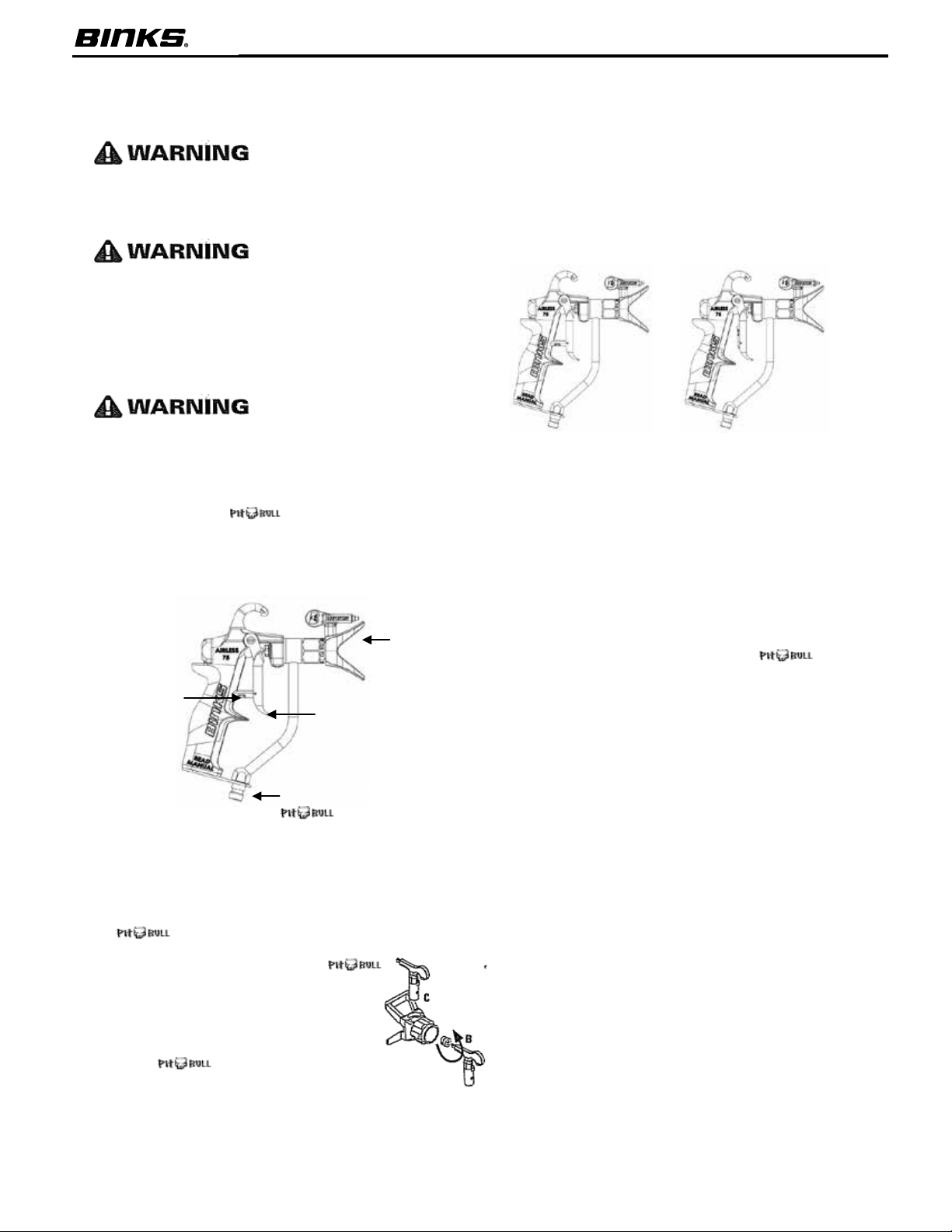

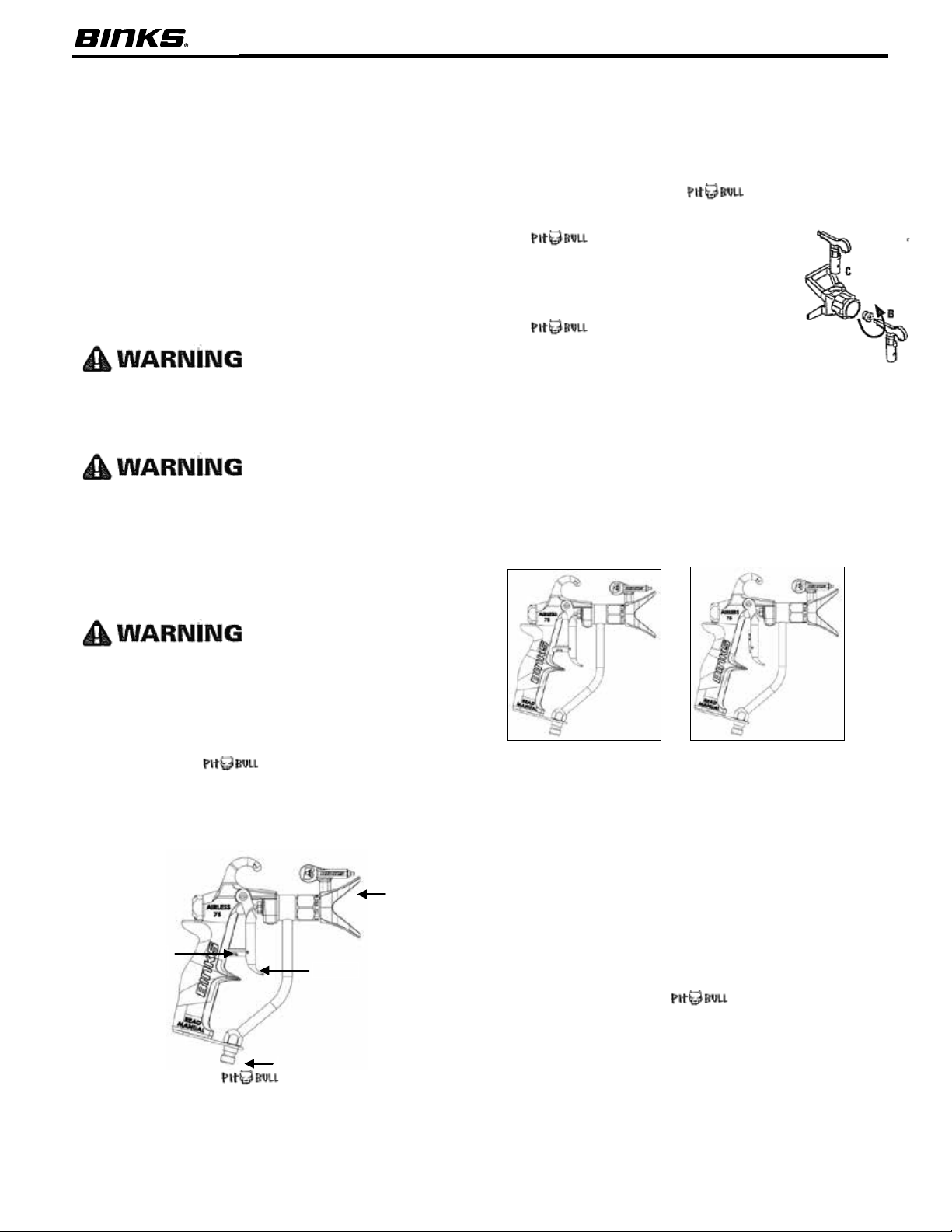

7500 PSI (517 BAR) MODEL 0811-7500-1 AND 0811-7500-2

Trigger Lock

If you are using a genuine BINKS tip, follow the
instructions below to install the guard and tip. If you are using a
different tip, follow t
tip that you are using.

PROFESSIONAL AIRLESS SPRAY GUN

he installation instructions provided with the

als and follow all

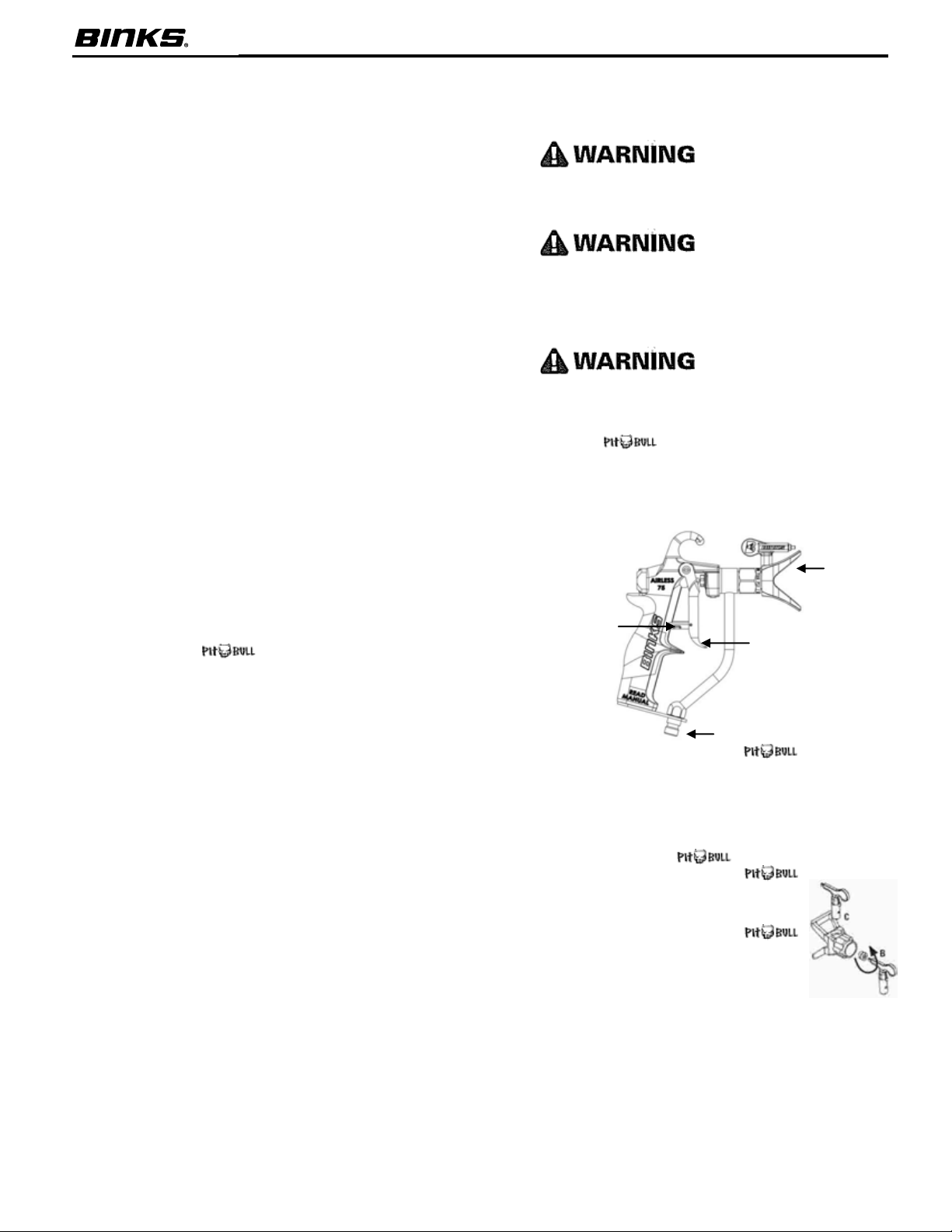

BINKS Airless 75

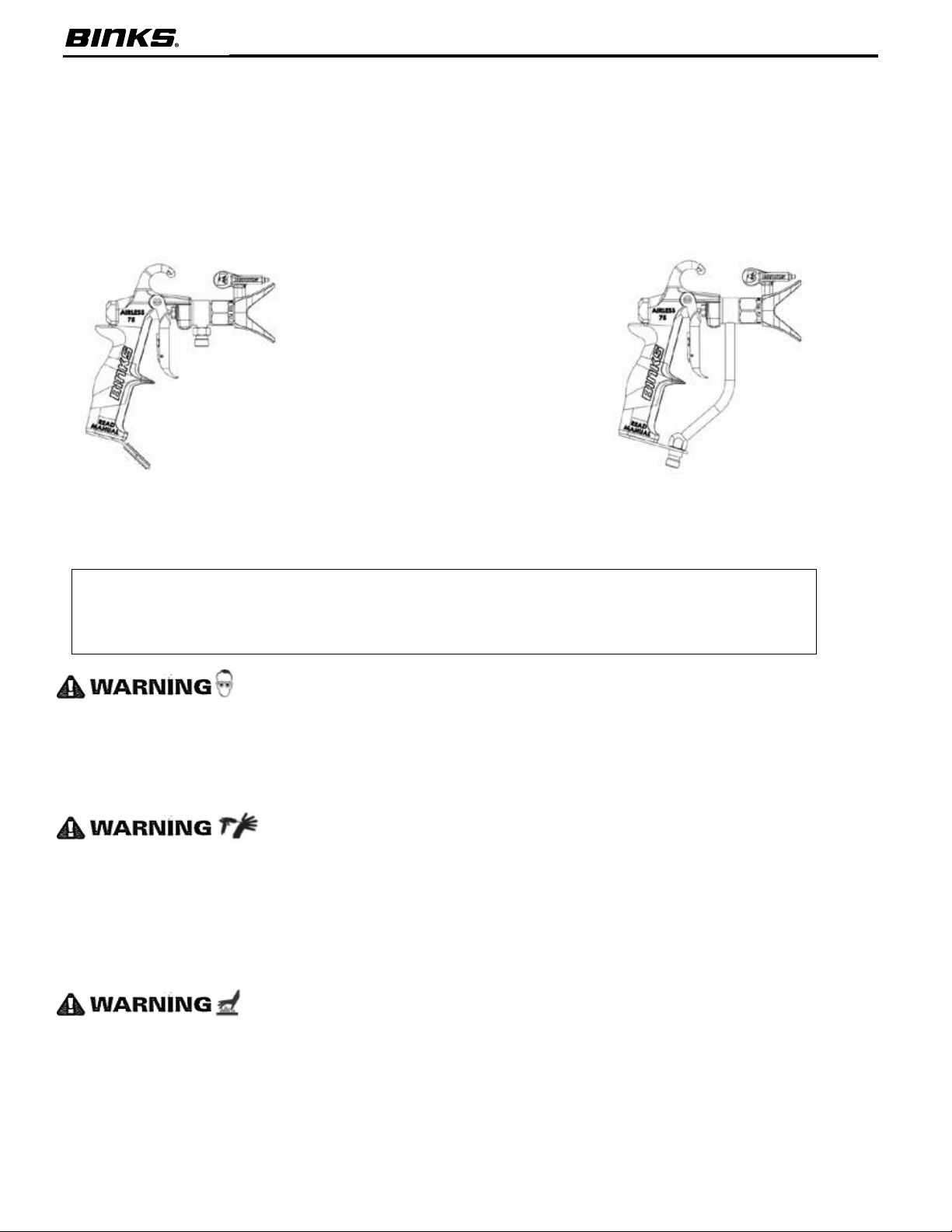

MODEL 0811-7500-1, 0811-7500-2, 0811-7500-3

Trigger

1/4 - 18 NPS thread

Safety
Guard

INSTALLATION OF THE TIP AND GUARD

1. Make sure that the tip and tip guard are rated for use at 7500
PSI. (Genuine BINKS parts will be gray in color.)

2. Use seal alignment tool on BINKS
tip handle to insert seal and pressure gasket
into back of guard, turn to align with tip shaft
opening.

3. Insert tip into opening on BINKS
guard.
NOTE: Narrow end of tip handle should be in
forward position for spraying.

4. Thread the guard onto gun head until it stops.
Tighten slight
TIGHTEN.

CONNECTION TO THE HOSE

Attach a properly grounded fluid hose to the fluid hose
connection fitting (1/4 ’ 18 NPS thread) on the bottom of the
handle of your spray gun. Use two (2) wrenches ’ one on the gun
and one on the hose. Tighten securely.

ly with wrench ’ DO NOT OVER

5

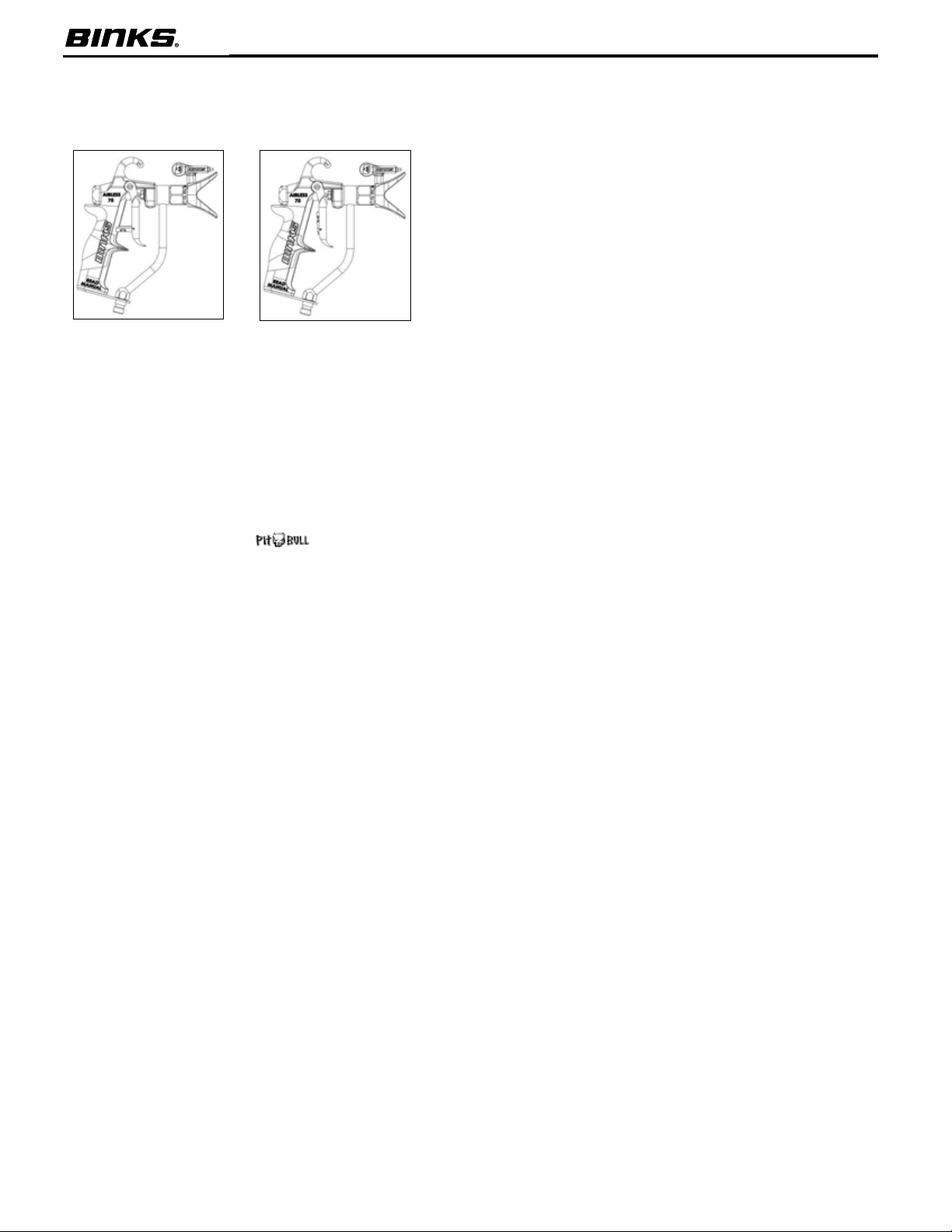

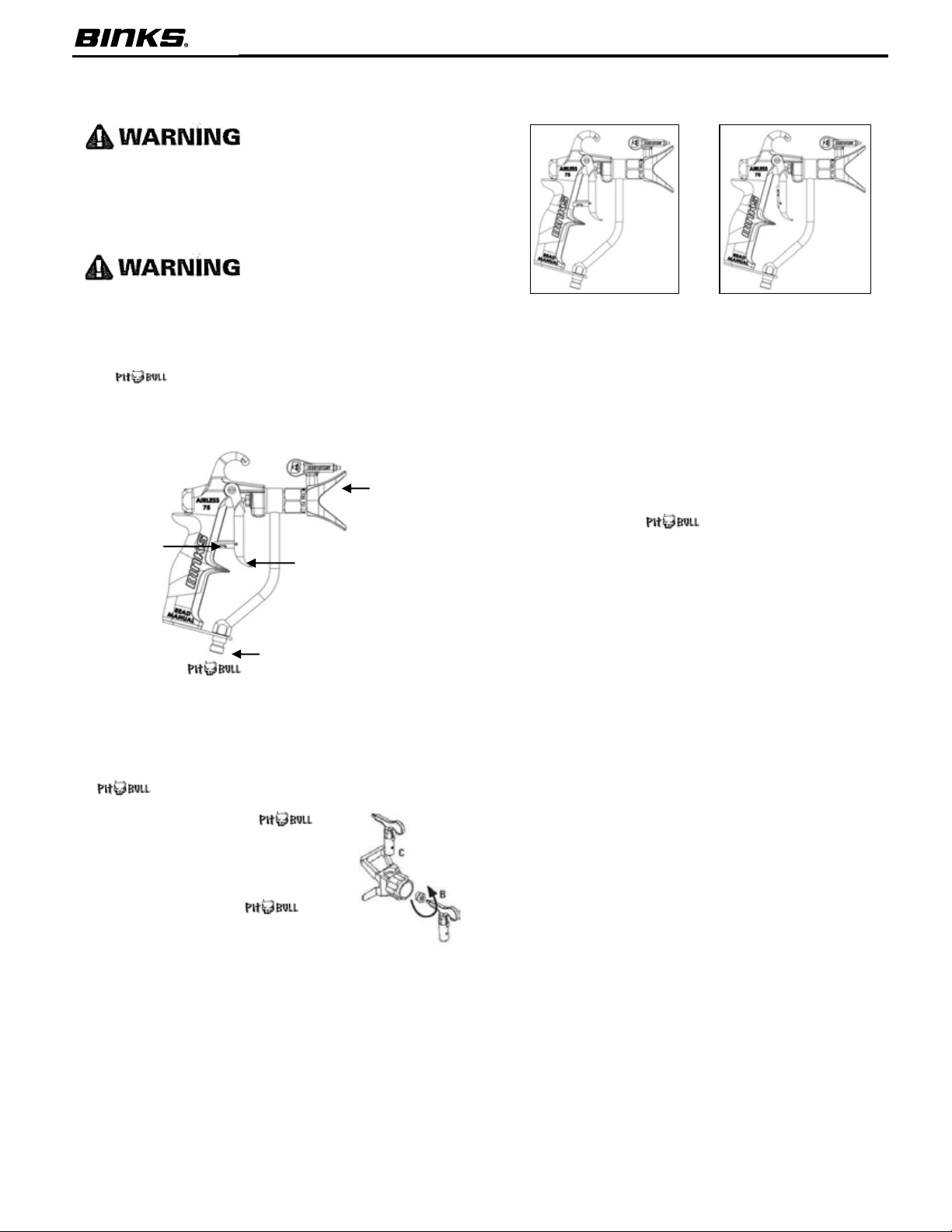

Trigger Lock Positions

14 inches.

Excessive fluid pressure will distort the spray pattern. Spray at
the lowest acceptable pressure.

Hour-glass and tails on spray patterns normally indicate too low a
fluid pressure for the nozzle tip orifice size or the material is too
viscous or thick. Increase the pressure or thin the material.

Distorted patterns may be the result of worn or plugged tips.
Clean (see tip clogs) or replace the spray tip.

Airless spray guns are either on or off. You cannot feather with

LOCKED

UNLOCKED

GUN OPERATION

1. Make sure your tip is in the spray position.

2. Start your sprayer following the instructions provided in the
equipment owner’s manual.

3. Pull trigger to achieve flow through gun.

4. Adjust the fluid pressure on the sprayer until proper
atomization is achieved. Always sp

ray at the lowest

pressure necessary to get the desired atomization.

TIP CLOGS

airless guns as you can with air atomized equipment.

Successive

strokes may require overlapping. Typical overlap is

30%.

TO REPLACE NEEDLE ASSEMBLY (11)

1. Shut off power supply to pump and release pressure from
gun. Remove gun from hose.

2. Remove screws and rear cap. (15)

3. Remove trigger and trigger stud (10)

4. Unscrew gland nut.

If you are using a Genuine BINKS spray tip, follow the

5. Pull needle assembly out from back of gun.
instructions below to clear a clogged tip. If you are using a
different tip, follow the instructions included in the equipment
manual provided with that tip.

1. Engage Trigger Lock. Rotate tip handle 180° to the reverse

position.

2. Unlock trigger. Point the gun into a bucket holding the gun

nose away from you. Trigger the gun briefly to expel the
clog.

3. Engage Trigger Lock. Rotate tip handle 180° to the spray

position.

4. Unlock trigger. Spray a test to be sure the clog is completely

expelled.

NOTE: If clog is not completely expelled after following the
above steps, repeat steps 1-4 until the clog is completely
cleared.

CLEANING AND MAINTENANCE

7. Reinsert needle assembly (of step 5) into position through

back of gun body assembly. Tighten gland nut.

8. Reassemble items.

TO REPLACE PACKING

1. Remove needle assembly following steps 1-5 under ’To

Replace Needle Assembly’.

2. Locate slot in p

acking gland (12), pry apart and push off.

3. Replace with new packing gland, and reassemble.

TO ADJUST PACKING GLAND

1. Shut off power supply to pump and release pressure from
gun. Remove gun from hose.

CLEAN DAILY

Maintaining a clean gun is important to ensure trouble-free
operation and extend the service life of your gun. Always flush the
gun thoroughly after each use and store in a warm, dry location.
DO NOT leave the gun or any of its parts in water or solvents.

Always flush gun

outside if possible and at least 25 ft (7.5 m)

away from sprayer.

Area must be free of flammable vapors.

Always flush at minimum pressure. Always remove tip and
guard.

Static electricity buildup may result in fire or explosion in the
presence of flammable vapors.

Always hold the gun firmly against a grounded, metal container
when flushing.

TROUBLESHOOTING

Spray gun distance from work surface should be at a point where

2. Use 7/16’ open-end wrench to turn gland nut clockwise to
eliminate any leakage at gland.

3. If sluggish trigger operation is noted, turn gland nut
counterclockwise in 1/16 turn increments until drag is
eliminated.

4. If leakage cannot be stopped without excessive drag on
trigger, replace packing.

Spraying of heated materials will require installation of the
heat gua

rd 54-7527. To install the heat guard (16):

1. Shut off power supply to pump and release pressure from
gun. Remove gun from hose.

2. Remove screws and bracket (17) from bottom of the gun.
Install the heat guard (16) and replace bracket and screws.

maximum fan pattern is evident. This distance is normally 8 to

6

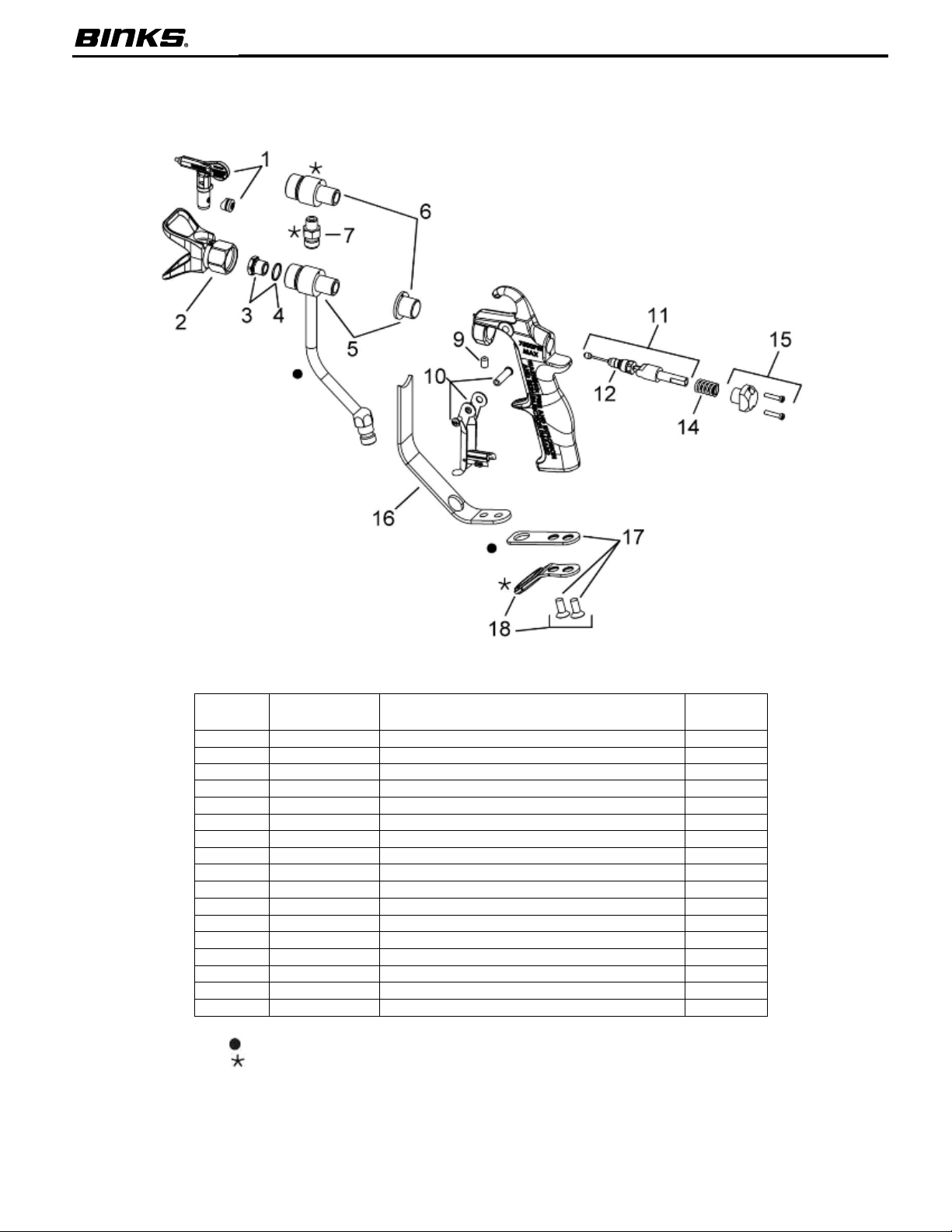

Item No. Part No. Description Quantity

1 Twist Tip 7500 psi, see chart 1
2 1108-75B 7500 psi Twist Tip Guard 1
3A 54-7511-K Diffuser Nut Kit 0811-7500-1, 0811-7500-2
3B 54-7537-K Diffuser Nut Kit 1
4 54-2096-K5 Washer (Kit of 5) 1
5 54-7518-K Fluid Tube Assembly kit 1
6 54-7523-K Gun Head Kit 1
7 72-792 Inlet Adapter 1
9 Set Screw (Kit of 3) 1

10 54-7534-K Trigger Kit 1
11 54-7512 Needle Assembly 1
12 54-2949 Packing Gland 1
14 54-7508 Spring 1
15 54-7530-K Rear Cap Kit 1
16 54-7527 Heat Guard (Accessory)
17 54-7510-K Bracket Kit 1
18 54-7519-K Hose Retainer 1

20-5865-K3

0811-7500-1 only.

1

0811-7500-3

0811-7500-2 , 0811-7500-3

7

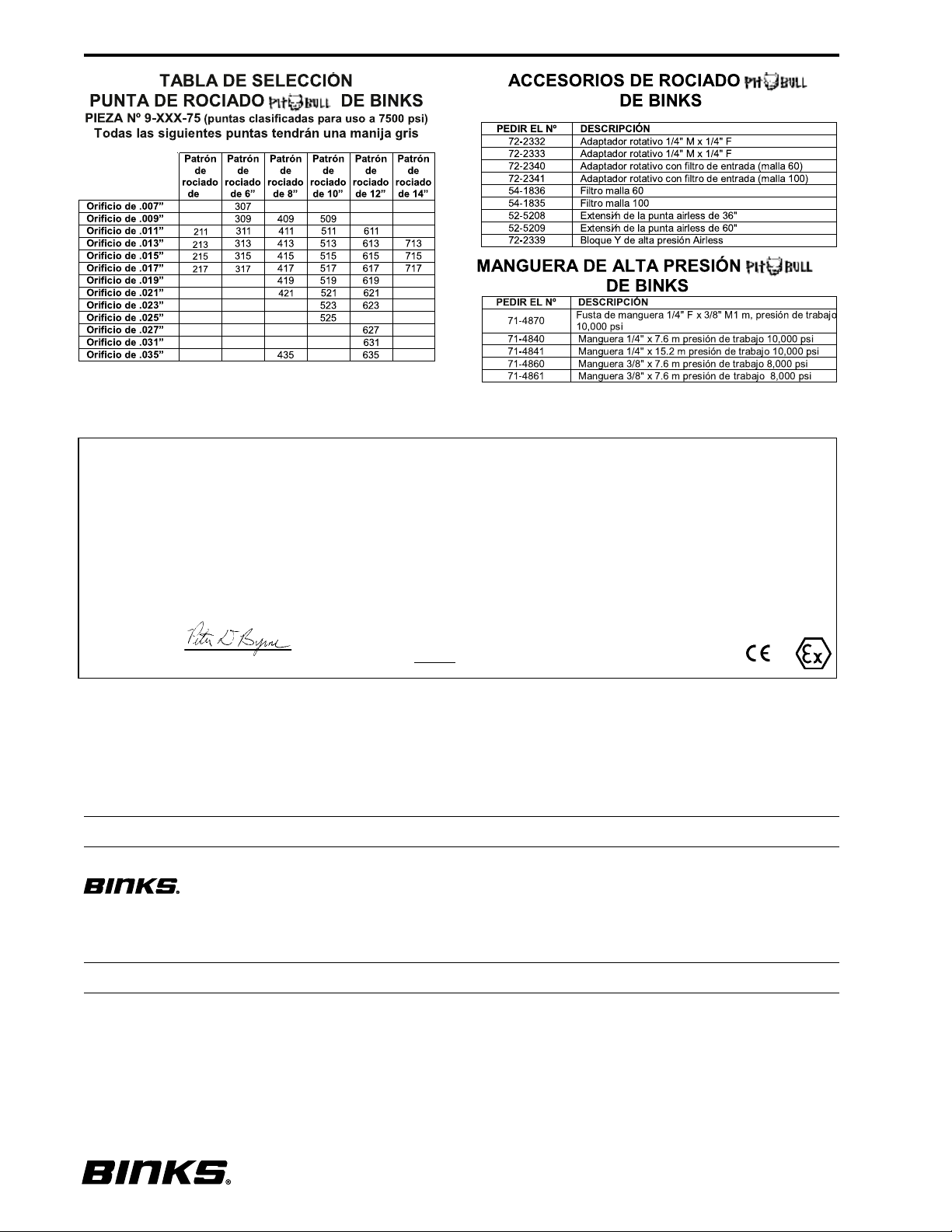

BINKS SPRAY TIP

SELECTION CHART

PART NUMBER 9-XXX-75 (Tips rated for use at 7500 psi)

All of the following tips will have a grey tip handle

4”

spray

pattern
.007" orifice
.009" orifice
.011" orifice
.013" orifice
.015" orifice
.017" orifice

211 311 411 511 611
213 313 413 513 613 713
215 315 415 515 615 715
217 317 417 517 617 717

.019" orifice
.021" orifice
.023" orifice
.025" orifice
.027" orifice
.031" orifice
.035" orifice

The Spray Gun models listed in the following declaration of conformity may be used in some potentially explosive atmospheres ONLY when
the special conditions for safe installation and operation have been followed as expressed in this user manual (Part Sheet). These models
are approved to ATEX regulations 94/9/EC, protection level: II 2 G X: Suitable for use in Zones 1 and 2.

6”

spray

pattern

8”

spray

pattern

307
309 409 509

419 519 619
421 521 621

435 635

10”

spray

pattern

523 623
525 625

12”

spray

pattern

627
631

14”

spray

pattern

BINKS ACCESSORIES

ORDER

NUMBER

72-2332 Swivel Adapter 1/4” M x 1/4” F
72-2333 Swivel Adapter 3/8” M x 1/4” F
72-2340 Swivel Adapter with inlet filter (60 Mesh)
72-2341 Swivel Adapter with inlet filter (100 Mesh)
54-1836 60 Mesh filter
54-1835 100 Mesh filter
52-5208 36” Airless Tip Extension
52-5209 60” Airless Tip Extension
72-2339 High Pressure “Y” Block (7,250 psi max)

DESCRIPTION

BINKS AIR HOSE

ORDER

NUMBER

71-4870

71-4840 Hose 1/4” x 25 ft 10,000 psi working pressure
71-4841 Hose 1/4” x 50 ft 10,000 psi working pressure
71-4860 Hose 3/8” x 25 ft 8,000 psi working pressure
71-4861 Hose 3/8” x 50 ft 8,000 psi working pressure

DESCRIPTION

Hose Whip 1/4” F x 3/8” M 3 ft,
10,000 psi working pressure

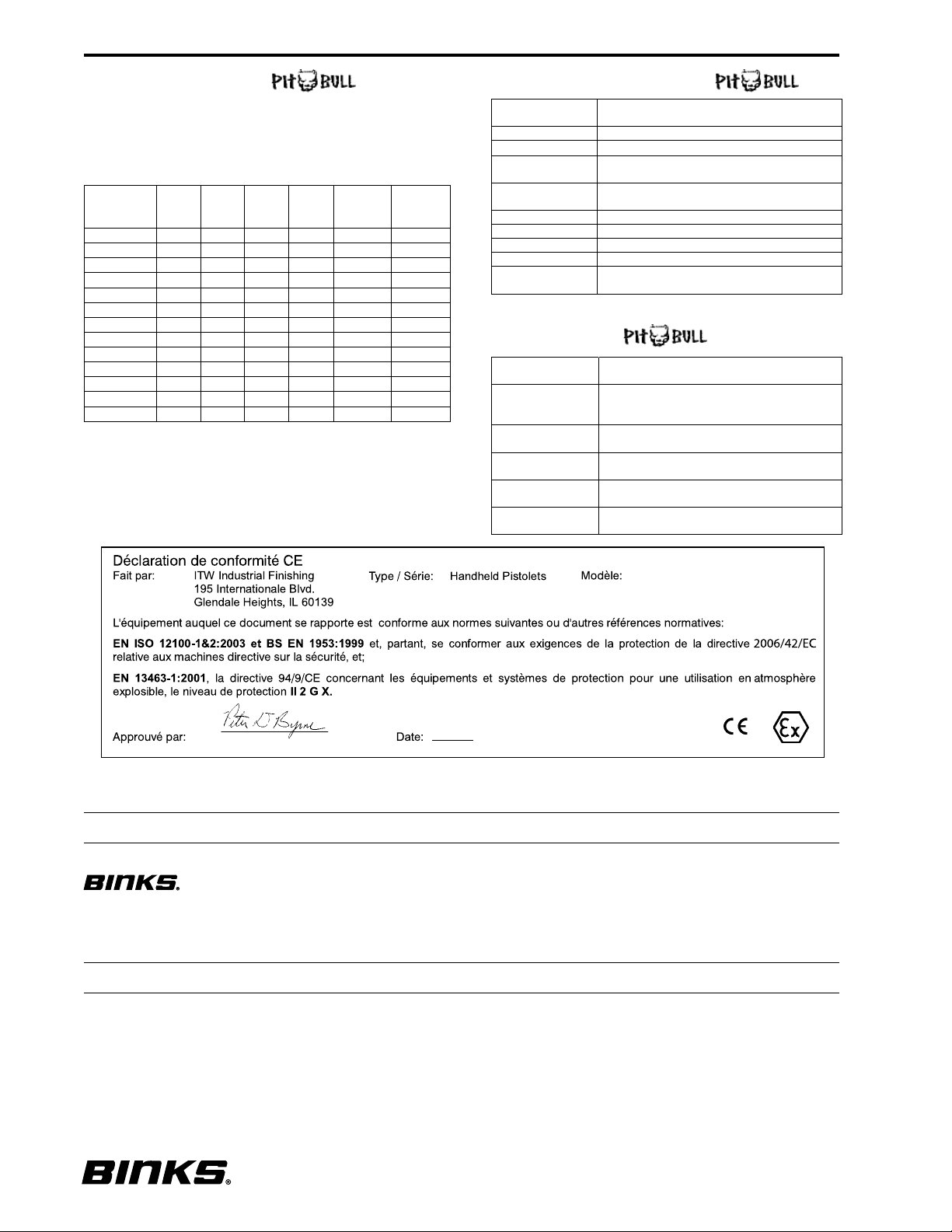

EC Declaration of Conformity

Manuf. By: Binks Type/Series: Handheld Spray Guns Model: 0811-7500-1, 0811-7500-2

195 Internationale Blvd. 0811-7500-3
Glendale Heights, IL 60139

The equipment to which this document relates is in conformance with the following standards or other normative references:

EN ISO 12100-1&2:2003 and BS EN 1953:1999 and thereby conform to the protection requirements of Council Directive
2006/42/EC relating to Machinery Safety Directive, and;

EN 13463-1:2001, Council Directive 94/9/EC relating to Equipment and Protective Systems for use in Potentially Explosive
Atmospheres, protection level II 2 G X.

Approved By: ______________ Date: 7/15/2012

Pete Byrne, Binks

WARRANTY

This product is covered by Binks’ 1 Year Limited Warranty.

Binks Worldwide Sales and Service Listing: www.binks.com

North American Office

Binks
195 Internationale Blvd.
Glendale Heights, IL 60139
630-237-5000
www.binks.com

Toll Free Customer Service
and Technical Support
800-992-4657

Toll Free Fax
888-246-5732

4/13 ©2013 Binks All rights reserved.

Binks European Sales and Service Listing: www.finishingbrands.eu

Binks

Binks has authorized distributors throughout the world. For technical assistance or the distributor nearest you, see listing below.

Finishing Brands (UK) Limited:

Ringwood Road, Bournemouth
Dorset BH11 9LH. UK
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

www.finishingbrands.eu

Surfaces et Finitions:

163-171 Av. des Auréats
26014 Valence cedex. FR
Téléphone: [phone]
Télécopie: [phone]
General e-mail: [email protected]

Finishing Brands Germany GmbH:

Justus-von-Liebig-Straße 31
63128 Dietzenbach. DE
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

4/13 ©2013 Binks All rights reserved. Printed in Mexico.

INSTRUCCIONES DISPONIBLES EN WWW.BINKS.COM

/ 23.3 oz

0811-7500-1, 0811-7500-2, 0811-7500-3

77-2950R-1

0811-7500-3

Modelos 0811-7500-1, 0811-7500-2, 0811-7500-3

S-2

20-5865-K3

Tornillo de ajuste (Paquete de 3)

A
B

54-7511-K
54-7537-K

0811-7500-1, 0811-7500-2
0811-7500-3

, 0811-7500-3

S-3

S-4

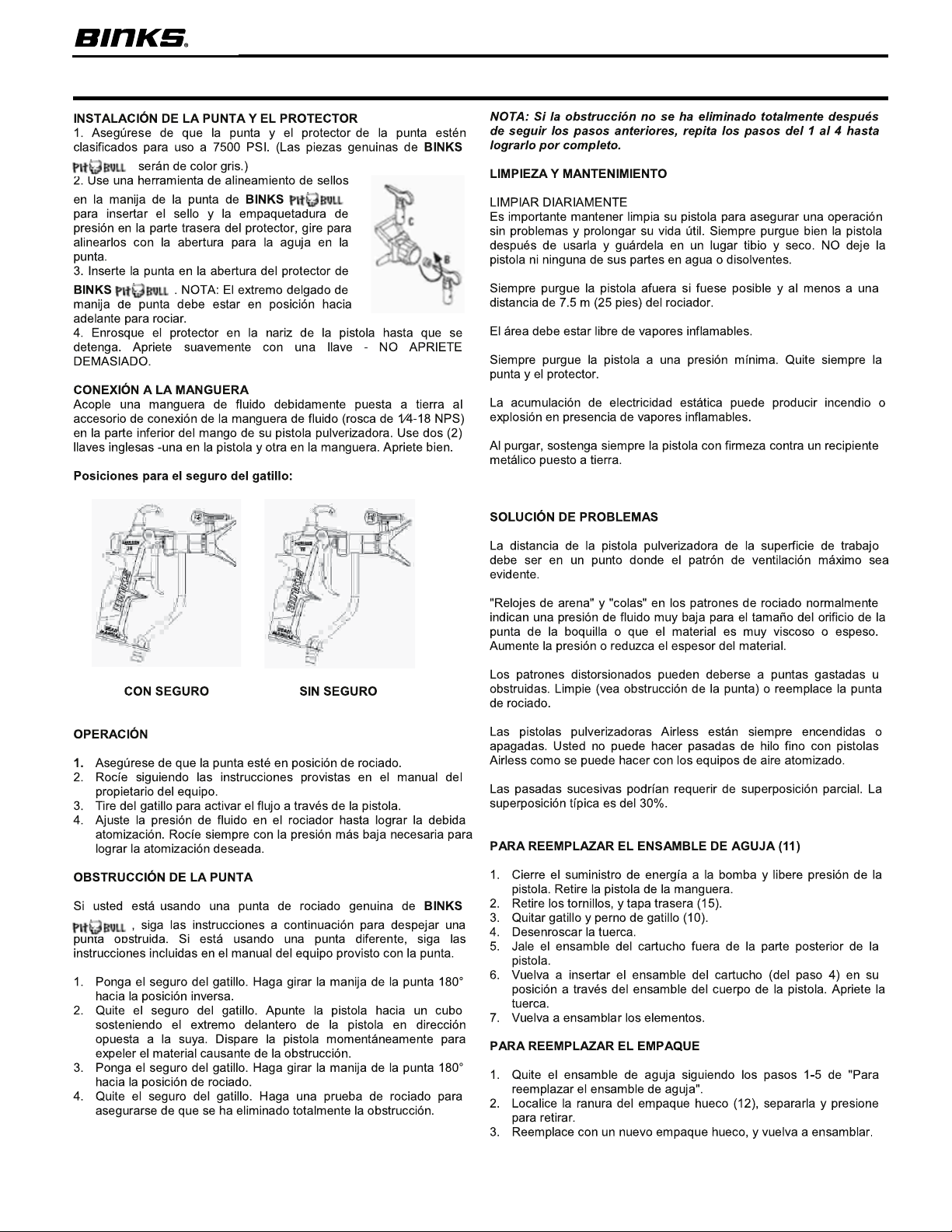

0811-7500-1, 0811-7500-2, 0811-7500-3

S-5

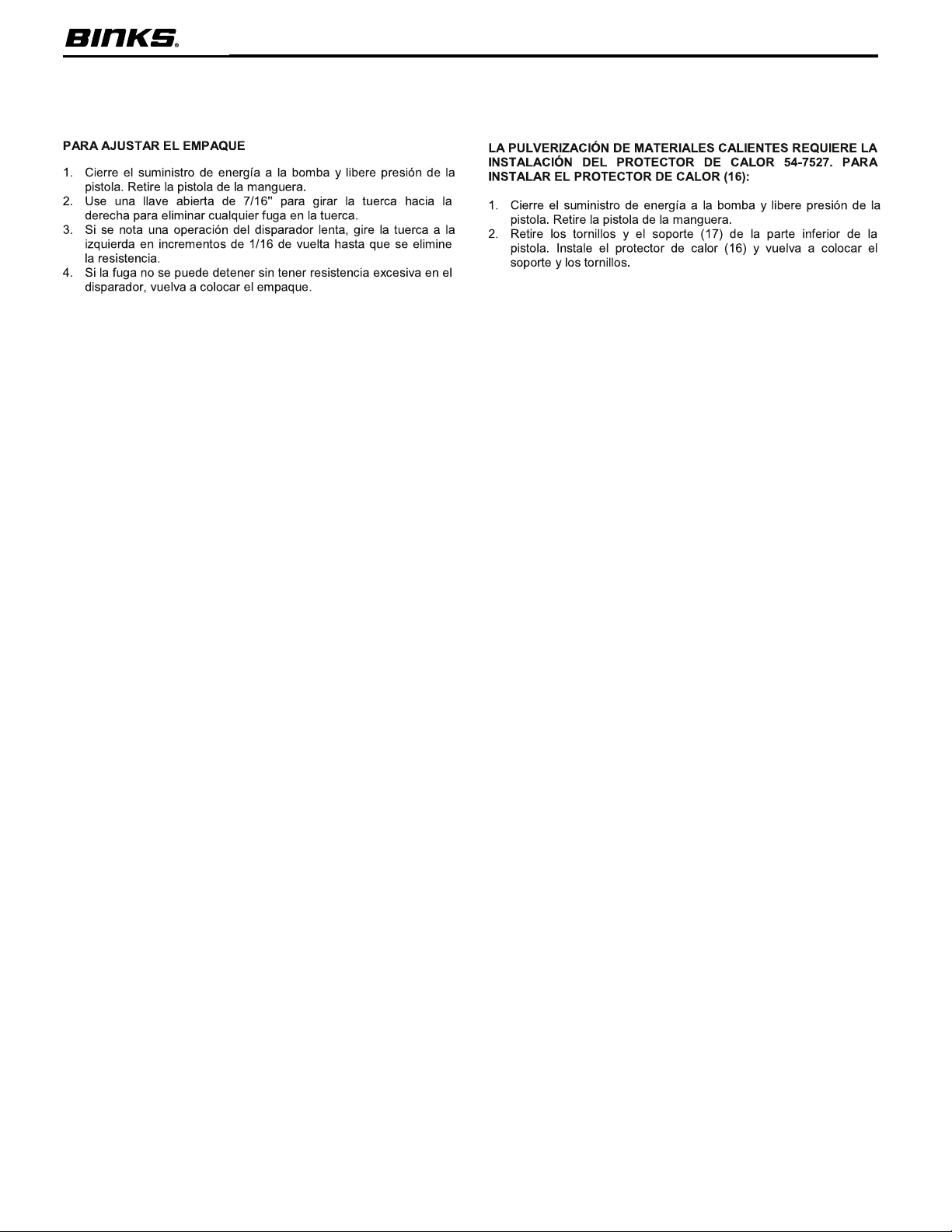

S-6

A
B

54-7511-K
54-7537-K

0811-7500-1, 0811-7500-2
0811-7500-3

20-5865-K3

Tornillo de ajuste (Paquete de 3)

, 0811-7500-3

S-7

4”

625

Los modelos de pistola pulverizadora enumerados en la siguiente declaración de conformidad podrá ser usado en algunas atmósferas potencialmente explosivas sólo
cuando las condiciones especiales para la instalación y funcionamiento se han seguido como se ex presa en este manual de usuario (Hoja de pieza). Estos modelos son
aprobados a la normativa ATEX 94/9/CE, nivel de protección: II 2 GX: Adecuado

para uso en las zonas 1 y 2.

Declaración de conformidad CE

Fabricado por: BINKS
195 International Blvd.

Tipo / serie:

Pistolas de mano

0811-7500-3

Glendale Heights, IL 60139

El equipo al que se refiere el presente documento está en conformidad con las siguientes normas u otras referencias normativas:

EN ISO 12100-1&2:2003 y BS EN 1953:1999 se ajustan a los requisitos de protección de la Directiva 2006/42/EC relativa a la
Maquinaria Directiva de Seguridad, y;

EN 13463-1:2001, Council Directive 94/9/EC etnem -laicnetop sarefsómta ne osu arap nóiccetorp ed sametsis y sopiuqe sol a avitaler
explosivas, el nivel de protección II 2 G X.

2-0057-1180 , ,1-0057-1180 :oledoM

Aprobado por: Fecha:

Pete Byrne, Binks

7/15/2012

GARANTÍA

Este producto está cubierto por la Garantía Limitada por 1 Año de Binks.

Centros de venta y servicios de Binks a escala mundial : www.binks.com

Oficina de América del Norte

Binks
195 Internationale Blvd.
Glendale Heights, IL 60139
630-237-5000
www.binks.com

Oficina de Servicio Técnico
teléfono gratuito
800-992-4657

Fax gratuito
888-246-5732

4/13 ©2013 Binks Todos los derechos reservados.

Ventas Europeas y listados de servicio Binks : www.finishingbrands.eu

Binks

Binks tiene distribuidores autorizados alrededor del mundo. Para asistencia técnica o para el distrubuidor más cercano, vea las siguientes listas :

Finishing Brands (UK) Limited:

Ringwood Road, Bournemouth
Dorset BH11 9LH. UK
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

Surfaces et Finitions:

163-171 Av. des Auréats
26014 Valence cedex. FR
Téléphone: [phone]
Télécopie: [phone]
General e-mail: [email protected]

Finishing Brands Germany GmbH:

Justus-von-Liebig-Straße 31
63128 Dietzenbach. DE
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

www.finishingbrands.eu

4/13 ©2013 Binks Todos los derechos reservados. Impreso en México.

Airless 75

PISTOLET AIRLESS 7500 PSI

0811-7500-1, 0811-7500-2

Les instructions suivantes
contiennent les informations
nécessaires au bon fonctionnement
et à l'entretien préventif du pistolet
Binks Airless 75. Il est nécessaire
de lire et comprendre toutes les
informations fournies dans ce
document pour obtenir des
performances maximales de votre
nouveau pistolet Airless 75.

AVERTISSEMENT DE LA
PROPOSITION 65
AVERTISSEMENT :

Ce

produit contient des
composants chimiques
reconnus dans l'État de
Californie comme causant des

cancers, des anomalies
congénitales ou d'autres effets
néfastes sur la reproduction.

SPÉCIFICATIONS :

Pression maximale
du produit : 517 bar/7 500 psi
Température maximale
du produit
(pare-chaleur en place) 175ºF
Corps du pistolet : Aluminium forgé
Conduit de produit : Acier inoxydable
Taille d'entrée de produit : 1/4” - Filetage NPS (m)
Poids du pistolet : 660 g

IMPORTANT !

NE PAS DÉTRUIRE

Le client est responsable de s'assurer que
tous les utilisateurs et le personnel d'entretien
ont lu et compris ce manuel.

Contacter le représentant Binks le plus proche
pour se procurer des exemplaires
supplémentaires de ce manuel.

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE PRODUIT BINKS.
LES INSTRUCTIONS SONT ÉGALEMENT DISPONIBLES SUR WWW.BINKS.COM

Fiche de pièces

77-2950

/ 23.3 oz

0811-7500-1, 0811-7500-2, 0811-7500-3

77-2950R-1

Airless 75

Pistolet Airless 7 500 psi

Usage réservé aux professionnels

qualifiés uniquement !

Pression de service maximale :

7 500 psi – 517 bar – 51,7 MPa

Modèles 0811-7500-1, 0811-7500-2, 0811-7500-3

SÉCURITÉ, UTILISATION ET

ENTRETIEN

INSTRUCTIONS À L'INTÉRIEUR !!

Lire tous les avertissements et

instructions d'utilisation à l'intérieur

CONSERVER CE MANUEL POUR

RÉFÉRENCE ULTÉRIEURE

0811-7500-2
0811-7500-3

Contacter le représentant Binks le

plus proche pour se procurer des

exemplaires supplémentaires de ce

Les instructions suivantes contiennent les informations nécessaires au bon fonctionnement et à l'entretien préventif
du pistolet Airless 75 BINKS de 7 500 psi. Le client est responsable de s'assurer que tous les utilisateurs et le
personnel d'entretien ont lu et compris ce manuel. Il est nécessaire de lire et comprendre toutes les informations
fournies dans ce document pour utiliser votre nouveau pistolet en toute sécurité.

RISQUE POUR LES YEUX : Tout manquement au port de
lunettes de sécurité avec écrans latéraux peut entraîner des
blessures graves aux yeux ou la cécité. Les utilisateurs et
toutes autres personnes à proximité doivent toujours porter
des lunettes de sécurité avec écrans latéraux conformes à la
norme ANSI Z87.1 ou à la norme européenne 156.

DANGER : BLESSURE PAR INJECTION – cet appareil
produit un jet haute pression capable de transpercer la peau
et les tissus sous -jacents, causant des blessures graves
pouvant entraîner l'amp
un médecin.
NE PAS TRAITER LES BLESSURES PAR INJECTION
COMME UNE SIMPLE COUPURE ! L'injection peut entraîner

une amputation. Consulter immédiatement un médecin.

DANGER : RISQUE DE BRÛLURE : Lors de l'utilisation du
pistolet Airless 75 avec un réchauffeur de produit, les
surfaces du matériel peuvent devenir très chaudes.
TOUJOURS utiliser le pare -chaleur réf. 54 -7527 pour
l'atomisation des matériaux chauffés. La température du
produit ne doit pas dépasser 79,5°C (175°F). Ne pas

asser la température recommandée par le fabricant du

dép

utation. Consulter immédiatement

manuel.

produit.

CONSIGNES DE SÉCURITÉ :

RESTER À L'ÉCART DE LA BUSE : Ne pas dépasser la
pression de service maximale de 517 bar (7 500 psi, 51,7 MPa).

PRÉVENTION :
NE JAMAIS diriger le pistolet vers une quelconque partie du

corps.
NE JAMAIS placer une quelconque partie du corps au contact
du jet sous pression. NE PAS mettre le corps au contact d'une
fuite du flexible de produit.

NE JAMAIS mettre la main devant le pistolet. Le port de gants
n'offre aucune protection con

TOUJOURS verrouiller la gâchette du pistolet, couper la pompe
et évacuer toute la pression avant tout entretien, nettoyage de la
buse ou du protège-buse, remplacement de la buse ou avant de
laisser le pistolet sans surveillance. L'arrêt du moteur n'évacue
pas la pression. La soupape d'AMORÇAGE/PULVÉRISATION
doit être tournée en position d'AMORÇAGE pour évacuer la
pression. Se reporter à la PROCÉDURE DE
DÉPRESSURISATION décrite dans le manuel de la pompe.
TOUJOURS maintenir le protège-buse en place pendant
l'atomisation. Le protège-buse offre une certaine protection, mais
constitue principalement un dispositif d'alerte.
TOUJOURS retirer la buse avant de rincer ou de nettoyer le
système.

tre les blessures par injection.

0811-7500-1

F-2

Le flexible de peinture peut présenter des fuites s'il est usé, plié
ou malmené. Une fuite peut provoquer l'injection de produit sous
la peau. Examiner le flexible avant chaque utilisation.
NE JAMAIS utiliser le pistolet si le verrou et la protection de la
gâchette ne sont pas en place et en bon état de marche.
Tous les accessoires doivent avoir une pression nominale de
517 bar (7 500 psi) minimum. Cela comprend les buses
d'atomisation, les pistolets, les extensions et le flexible.

NOTE À L'ATTENTION DU MÉDECIN
L'injection de produit sous la peau est une lésion
est important de la traiter le plus rapidement possible. NE PAS
RETARDER le traitement pour rechercher la toxicité. La toxicité
est un problème associé à certains revêtements injectés
directement dans le sang. Il peut être judicieux de consulter un
spécialiste de la chirurgie esthétique ou reconstructive de la
main.

RISQUE D'EXPLOSION OU D'INCENDIE – Les vapeurs de
solvants ou de peintures peuvent produire une déflagration
ou s'enflammer, et entraîner des dommages corporels et/ou
matériels.
PRÉVENTION :

Prévoir une aération et un apport d'air frais importants pour éviter
que des vapeurs inflammables ne s'accumulent à l'intérieur de la
zone d'atomisation.
Éviter les sources d'inflammation comme les étincelles
d'électricité, les appareils électriques, les flammes, les veilleuses,
les objets très chauds et les étincelles produites lors du

hement et du débranchement des câbles d'alimentation ou

branc
des interrupteurs.
Ne pas fumer dans la zone d'atomisation.
Un extincteur doit toujours être présent et en bon état de marche.
Placer la pompe à 7,6 m au moins de l'objet traité et dans un lieu
bien aéré. Utiliser une rallonge de flexible au besoin. Les
vapeurs inflammables sont souvent plus lourdes que l'air. La
zone au niveau du plancher doit être extrêmement bien aérée.
La pompe contient des pièces pouvant produire des arcs
électriques qui émettent des étincelle
vapeurs.
Le matériel et les objets à l'intérieur et autour de la zone
d'atomisation doivent être mis à la terre correctement pour éviter
les étincelles d'électricité statique.
Utiliser uniquement un flexible de produit sous haute pression
conducteur ou mis à la terre. Le pistolet doit être mis à la terre
par les raccords de flexible.
Les câbles électriques doivent être connectés à un circuit relié à
la terre.
Toujours rincer le pistolet dans un récipient en métal séparé, à
basse pression de la pompe, avec la b
pistolet fermement contre le côté du récipient pour mettre ce
dernier à la terre et empêcher la formation d'étincelles
d'électricité statique.
Suivre les mises en garde et instructions du fabricant des
produits et solvants.
Une extrême prudence est nécessaire lors de l'utilisation de
matériaux ayant un point d'éclair inférieur à 21°C. Le point
d'éclair est la température à laquelle un liquide peut produire une
quantité de vapeur suffisante pour permettre son inflammation.
Le plastique peut causer des
jamais laisser pendre de plastique près de la zone d'atomisation.

s et peuvent enflammer les

use déposée. Maintenir le

étincelles d'électricité statique. Ne

traumatique. Il

Ne pas utiliser de bâches en plastique lors de l'atomisation de
matériaux inflammables.
Utiliser la pression la plus basse possible pour rincer le pistolet.

DANGER : RISQUE D'EXPLOSION DÛ À DES MATÉRIAUX
INCOMPATIBLES – Cause des dommages corporels ou
matériels graves.
PRÉVENTION :

Ne pas utiliser de matériaux contenant un agent de blanchiment
ou du chlore.
Ne pas utiliser de solvants hydrocarbures halogénés tels que des
agents de blanchiment, d'agent antimoisissure, de méthylène, de
chlorure et de 1,1,1 – trichloroéthane. Ils ne sont pas
compatibles a
Se renseigner auprès du fournisseur de revêtement concernant
la compatibilité du matériau avec l'aluminium.

vec l'aluminium.

DANGER : VAPEURS DANGEREUSES – Les peintures,
solvants, insecticides et autres produits peuvent être nocifs
en cas d'inhalation ou de contact avec le corps. Les vapeurs
peuvent causer de graves nausées, la perte de
connaissance ou l'empoisonnement.
PRÉVENTION :

Utiliser un masque ou un appareil respiratoire s'il existe un risque
d'inhalation de vapeurs. Lire toutes les instructions fournies
le masque pour confirmer qu'il offre la protection nécessaire.
Porter une protection oculaire.
Porter des vêtements de protection comme exigé par le fabricant
du revêtement.

avec

DANGER : GÉNÉRALITÉS – Peut causer de graves
dommages corporels ou matériels.

PRÉVENTION :

Lire toutes les instructions et consignes de sécurité avant
d'utiliser le matériel.
Toujours débrancher le moteur de l'alimentation électrique avant
de travailler sur le matériel.
Suivre tous les codes nationaux, régionaux et locaux appropriés

nt la ventilation, la prévention des incendies et l'utilisation.

régissa
Les normes de sécurité du gouvernement américain ont été
adoptées dans le cadre de l'“Occupational Safety and Health Act”
(OSHA). Ces normes, en particulier la partie 1926 des normes
de construction, doivent être consultées.
Utiliser uniquement les pièces autorisées par le fabricant.
L'utilisateur assume tous les risques et toutes les responsabilités
en cas d'utilisation de pièces qui ne satisfont pas aux
spécifications minimales requises et aux dispositifs de s
du fabricant de la pompe.
Avant chaque utilisation, contrôler tous les flexibles pour déceler
d’éventuelles coupures, fuites, abrasion ou gonflement de la
gaine. Vérifier si les raccords sont endommagés ou mal serrés.
Remplacer immédiatement le flexible si l'un de ces problèmes
est rencontré. Ne jamais réparer un flexible de peinture. Le
remplacer par un flexible haute pression relié à a terre.
Tous les flexibles, raccords rotatifs, pistolets et accessoires
doivent avoir une pression nominale égale ou supérieure à la

e pression de service maximale du pistolet airless.

plage d
Ne pas effectuer l'atomisation à l'extérieur par grand vent.
Porter un vêtement de protection pour éviter de projeter de la

peinture sur la peau ou les cheveux.

écurité

F-3

Les AVERTISSEMENTS suivants sont d'ordre général et
concernent la préparation, l'utilisation, la mise à la terre,
l'entretien et la réparation de ce matériel.

RISQUE D'INCENDIE ET D'EXPLOSION – Les vapeurs
inflammables dégagées dans la zone de travail, par les
solvants et les peintures par exemple, peuvent s'enflammer
ou exploser. Pour éviter au mieux les risques d'incendie et
d'explosion :

Utiliser le matériel uniquement dans un endroit bien aéré. Prévoir
un apport d'air frais pour éviter l'accumulation de vape
inflammables dégagées par le produit atomisé ou le solvant.

Éliminer les sources d'inflammation, du type veilleuse, cigarettes,
lampes électriques portables et bâches en plastique (possibilité
d'arcs d'électricité statique).

La zone de travail doit rester exempte de débris, y compris
solvants, chiffons et essence.

Les atomiseurs produisent des étincelles. Lorsqu'un liquide
inflammable est utilisé dans ou près d'un atomiseur, ou encore
pour le rinçage ou le nettoyage, maintenir l'atomiseur à 7,6 m au
moins des vapeurs explosives.

Mettre hors tension tout le matériel présent dans la zone
d'atomisation. Ne pas brancher ou débrancher les câbles
d'alimentation ni allumer ou éteindre les éclairages lorsque des
vapeurs inflammables sont présentes.

Mettre à la terre le matériel et les objets conducteurs présents
dans la zone de travail. Mettre à la terre l'objet atomisé.

En cas d'étincelles d'électricité statique ou de décharge
électrique, s'arrêter immédiatement de travailler. Ne pas
utiliser le matériel tant que le problème n'est pas identifié et
corrigé.

Garder un extincteur dans la zone de travail.

RISQUE D'INJECTION SOUS LA PEAU

Le produit sous haute pression sortant du pistolet, de fuites de
flexible ou de composants cassés transpercera la peau. La
blessure causée peut ressembler à une simple coupure, mais
elle est grave et peut entraîner l'amputation. Consulter

immédiatement un chirurgien. L'informer du type de produit
qui a été injecté.

Ne pas diriger le pistolet vers des personnes ou une quelconque
partie du corps.

Ne pas mettre les doigts ou la main sur la buse.
Ne pas utilise

arrêter ou détourner les fuites de produit.
Ne pas atomiser sans avoir d'abord installé le protège-buse.
Engager le verrou de la gâchette lorsque le pistolet ne sert pas.

Suivre la procédure de décharge de pression après avoir arrêté
l'atomisation et avant le nettoyage, le contrôle ou l'entretien du
matériel.

Serrer tous les raccords de produit avant d'utiliser le matériel.
Contrôler tous les flexibles, tubes et raccords chaque jour.

Remplacer immédiatement les pièces usées, endomma
desserrées.

UTILISATION ABUSIVE DU MATÉRIEL

Ce matériel est réservé aux professionnels.
Lire et comprendre tous les manuels d'utilisation et toutes les

étiquettes avant d'utiliser le matériel.
Le matériel ne doit servir qu'à l'usage auquel il est destiné. En

cas de doute concernant son usage, se renseigner auprès du
distributeur BINKS le plus proche.

r la main, le corps, un gant ou un chiffon pour

urs

gées ou

L'utilisation incorrecte du matériel peut entraîner des blessures
graves ou mortelles.

Ne pas excéder la pression ou la température de service
maximale nominale du composant du système qui a la pression
ou la température nominale la plus basse.Voir les données
techniques dans les différents manuels d'utilisation.

Utiliser des produits et solvants compatibles avec les pièces du
matériel en contact avec le produit. Voir les données techniques
dans les différents manuels d'utilisation.Lire les mises en garde
du fabricant du produit et d
complets sur le matériel, demander une fiche de données de
sécurité (MSDS) au distributeur ou au revendeur.

Contrôler le matériel chaque jour. Ne pas modifier le matériel.
Réparer ou remplacer immédiatement les pièces usées ou
endommagées par des pièces BINKS d'origine uniquement.

Ne pas modifier ce matériel.
Le matériel ne doit servir qu'à l'usage auquel il est destiné.

Téléphoner à Binks pour tout renseignement complémentaire.
Acheminer les flexibles et câbles à l'écart des zones de

des arêtes vives, des pièces mobiles et des surfaces chaudes.
Ne pas tordre ou plier excessivement les flexibles et ne pas

utiliser les flexibles pour tirer le matériel.
Toujours utiliser des flexibles BINKS d'origine. S'ils

sont présents, ne pas déposer les ressorts antitorsion des
flexibles ; ils ont pour fonction d'empêcher la rupture par torsion
des flexibles au niveau des raccords.

Garder enfants et chiens à bonne distance de la zone de travail.
Respecter toutes les règles de sécurité applicables.
Ne pas utiliser le matériel en état de fati

l'alcool, de certains médicaments ou de la drogue.

DANGERS ASSOCIÉS AUX PRODUITS TOXIQUES

Se renseigner sur les dangers spécifiques associés au produit
utilisé. Ces renseignements sont fournis sur la fiche MSDS du
matériel utilisé. Lire toutes les mises en garde du fabricant du
produit.

Ne stocker les produits dangereux que dans des récipients
homologués. Mettre au rebut les produits dangereux
conformément aux directives nationales, régionales et locales.

Porter les vêtements de protection, les gants, la protection
oculaire et l'appareil respiratoire appropriés.

EXIGENCES ÉLECTRIQUES ET DE MISE À LA TERRE

L'atomiseur et le pistolet doivent être mis à la terre. La mise à la
terre réduit le risque de décharge statique et électrique en
fournissant un fil de fuite au courant électrique causé par
l'accumulation d'électricité statique ou un court-circuit. Suivre les
instructions de mise à la terre comprises dans le manuel fourni
avec le matériel d'atomisation. Des instructions de mise à la terre
supplémentaires sont fournies pour le pistolet Airless 75 BI

Mettre à la terre le pistolet Airless 75 BINKS en le connectant à
un flexible et une pompe correctement mis à a terre.

INSTALLATION ET PRÉPARATION

Ne jamais tenter d'assembler, de modifier ou de nettoyer le
pistolet, la buse ou le protège-buse sans avoir auparavant
évacué la pression du système d'atomisation. Suivre la
“PROCÉDURE DE DÉCHARGE DE PRESSION” indiquée
dans le manuel du matériel.

u solvant. Pour des renseignements

gue ou sous l'emprise de

passage,

NKS :

F-4

Toujours utiliser le protège -buse de sécurité pour renforcer

la protection contre l'injection. Ne pas oublier que le
protège-buse par lui-même n’empêche pas l'injection. NE
JAMAIS couper le protège-buse ! Toujours engager le verrou
de la gâchette lorsque l e pistolet ne sert pas. Avant
d'effectuer l'entretien du matériel, consulter tous les
manuels correspondants et respecter les mises en garde.

Ne pas permettre au produit de dépasser la température
maximale recommandée par le fabr

icant. Le pistolet doit être

équipé du pare-chaleur (54-7527) lorsqu'il est utilisé avec

des matériaux chauffés.

Remarque : Les protège-buses de sécurité pour pistolets Airless
BINKS sont gris pour le pistolet 517 bar (7 500 psi).

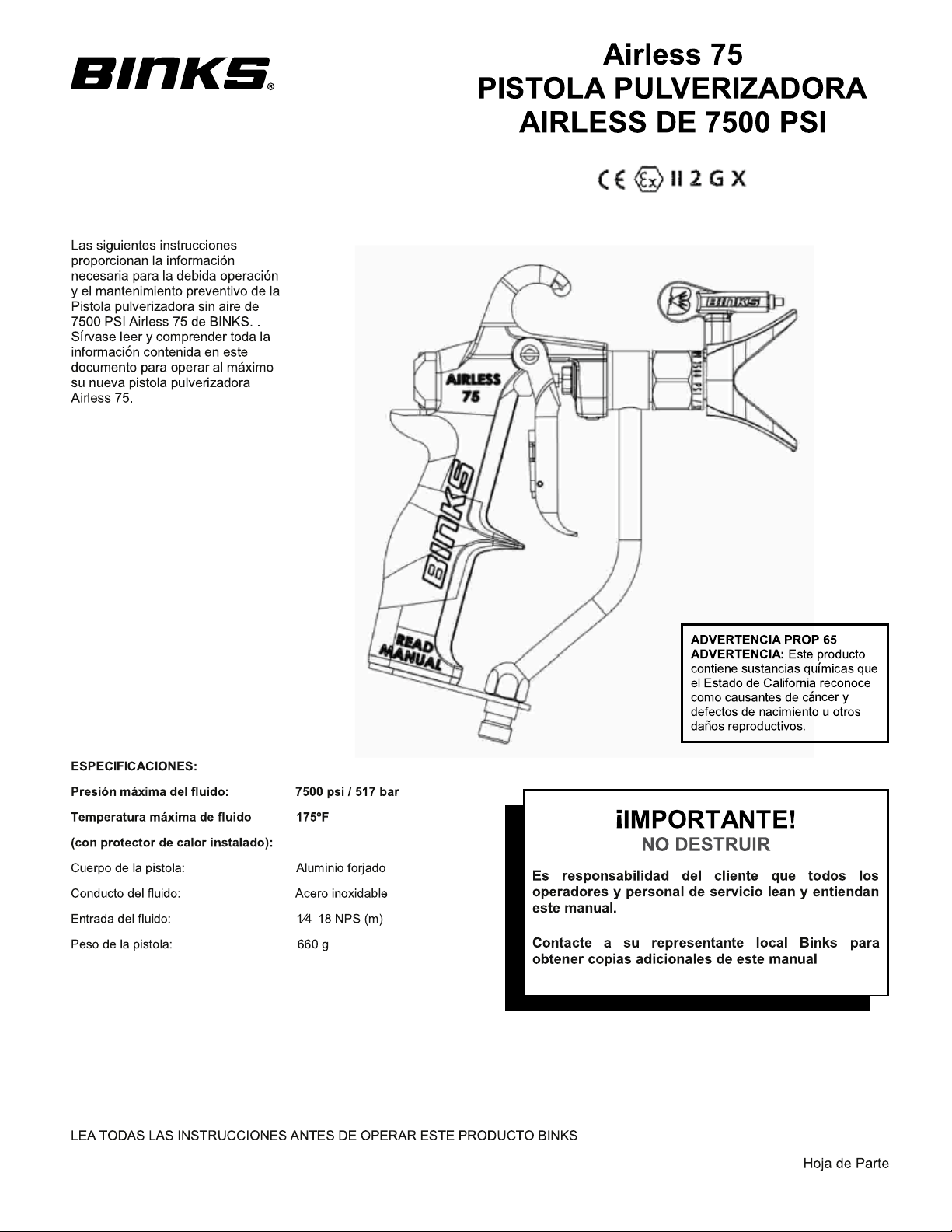

PISTOLET AIRLESS PROFESSIONNEL

BINKS Airless 75

517 BAR (7 500 PSI), MODÈLES 0811-7500-1 ET 0811-7500-2

0811-7500-1, 0811-7500-2, 0811-7500-3

Protection de
sécurité

Bloqueur de
gâchette

Si la buse BINKS d'origine est utilisée, suivre les

Gâchette

1/4” - Filetage NPS

instructions ci-dessous pour installer le protège-buse et la buse.
Si une buse différente est utilisée, suivre les instructions
d'installation fournies avec la buse en qu

estion.

INSTALLATION DE LA BUSE ET DU PROTÈGE -BUSE

1. Vérifier que la buse et le protège-buse sont prévus pour une
pression nominale de 517 bar (7 500 psi). (Les pièces BINKS

d'origine sont grises.)

2. Utiliser l'outil d'alignement de joint sur la

poignée de la buse BINKS pour
insérer le joint d'étanchéité et le joint de
pression à l'arrière du protège-buse, et le
tourner pour l'aligner sur l'ouverture de l'axe
de la buse.

3. Insérer la buse dans l'ouverture du protège-

buse BINKS .
REMARQUE : Le côté étroit de la poignée de
la buse doit être

en position avant pour

l'atomisation.

4. Visser le protège-buse sur la tête du pistolet jusqu'à la butée.

Serrer légèrement avec une clé – NE PAS SERRER
EXCESSIVEMENT.

RACCORDEMENT AU FLEXIBLE

Raccorder un flexible de produit correctement mis à la terre au
raccord (1/4" – Filetage NPS 18) au bas de la poignée du
pistolet. Utiliser deux (2) clés, une sur le pistolet et l'autre sur le
flexible. Serrer solidement.

Positions de verrouillage de la gâchette

VERROUILLÉE DÉVERROUILLÉE

UTILISATION DU PISTOLET

1. Vérifier que la buse est en position d'atomisation.

2. Mettre l'atomiseur en marche en suivant les instructions
fournies dans le manuel de l'utilisateur du matériel.

3. Actionner la gâchette pour faire circuler le produit dans le
pistolet.

4. Régler la pression du produit sur l'atomiseur afin d'obtenir
l'atomisation correcte. Toujours utiliser la pression la plus
basse nécessaire pour obtenir l'atomisation requise.

COLMATAGE DE LA BUSE

Si une buse BINKS d'origine est utilisée, suivre les
instructions ci-d

essous pour la déboucher si elle est colmatée. Si
une autre buse est utilisée, suivre les instructions du manuel
fourni avec la buse en question.

1. Engager le verrou de la gâchette. T ourner la poignée de la

buse de 180° à la position arrière.

2. Déverrouiller la gâchette. Diriger le pistolet dans un seau, en

tenant le flexible loin du corps. Actionner la gâchette
brièvement pour expulser l'obstruction.

3. Engager le verrou de la gâchette. T ourner la poignée de la

buse de 180° à la position d'atomisation.

4. Déverrouiller la gâchette. Faire un essai d'atomisation pour

vérifier que l'obstruction a été expulsée.

REMARQUE : Si la buse est encore col matée après la
procédure ci-dessus, répéter les étapes 1 à 4 jusqu'à ce que
l'obstruction ait complètement disparu.

NETTOYAGE ET ENTRETIEN
NETTOYAGE QUOTIDIEN

L'entretien correct du pistolet est important pour garantir un
fonctionnement fiable et prolonger la durée de vie du pistolet.
Toujours rincer soigneusement le pistolet après chaque utilisation
et le ranger dans un endroit chaud et sec. NE PAS la

isser le

pistolet ni aucun de ses composants dans l'eau ou les solvants.

Toujours rincer le pistolet à l'extérieur et à 7,5 m de distance au
moins de l'atomiseur.

La zone doit être exempte de vapeurs inflammables.

Toujours utiliser la pression minimale pour le rinçage. T oujours
déposer la buse et le protège-buse.

L'accumulation d'électricité statique peut provoquer un incendie
ou une explosion en présence de vapeurs inflammables.

Toujours maintenir le pistolet fermement en appui contre un
récipient en métal mis à la terre pendant le r

inçage.

GUIDE DE DÉPANNAGE

La distance entre le pistolet et la surface de travail doit se situer
au point d'apparition d'un jet en éventail maximal. Cette distance

F-5

est normalement de 20 à 35,5 cm.

Une pression de produit excessive déformera le jet. Utiliser la
plus basse pression acceptable pour l'atomisation.
Une atomisation en sablier ou des traînées indiquent

généralement une pression trop basse pour la taille de l'orifice de
la buse ou un produit trop visqueux ou épais. Augmenter la
pression ou diluer le produit.

Une atomisation déformée peut être causée par des buses
usées ou colmatées. Nettoyer (voir “Colmatage de la buse”) ou
remplacer la buse.

Les pistolets Airless sont soit en

marche soit arrêtés. L'effet de
dégradé avec les pistolets airless n'est pas possible à réaliser
comme avec le matériel d'atomisation pneumatique.

Les passes successives peuvent nécessiter un chevauchement.
Le chevauchement type est de 30 %.

REMPLACEMENT DE L'AIGUILLE (11)

1. Mettre la pompe hors tension et évacuer la pression du

pistolet. Débrancher le pistolet du flexible.

2. Retirer les vis et déposer le chapeau arrière. (15)

1. Retirer l'aiguille comme expliqué aux étapes 1 à 5 de la
section “Remplacement de l'aguille”.

2. Localiser la fente dans le presse-étoupe (12), faire levier et
l'extraire.

3. Le remplacer par un presse-étoupe neuf, puis remonter le
tout.

AJUSTEMENT DU PRESSE- ÉTOUPE

1. Mettre la pompe hors tension et évacuer la pression du
pistolet. Débrancher le pistole

t du flexible.

2. Utiliser une clé à fourche 7/16” pour tourner l'écrou du
presse-étoupe dans le sens des aiguilles d'une montre afin
d'éliminer toute fuite à son niveau.

3. Si la gâchette manque de puissance, tourner l'écrou du
presse-étoupe dans le sens inverse des aiguilles d'une
montre 1/16 de tour à la fois, jusqu'à ce qu'il n'y ait plus de
résistance.

4. S'il est impossible d'arrêter la fuite sans une résistance
excessive de la gâchette, remplacer le presse-étoupe.

3. Déposer la gâchette et son goujon. (10)

4. Dévisser l'écrou du presse-étoupe.

5. Extraire l'aiguille par l'arrière

du pistolet.

6. Réinsérer l'aiguille (de l'étape 5) en position par l'arrière du
corps du pistolet. Resserrer l'écrou du presse-étoupe.

7. Remonter les divers éléments.

REMPLACEMENT DU PRESSE - ÉTOUPE

L'atomisation de matériaux chauffés nécessite la mise en
place du

pare-chaleur réf. 54 -7527. Pour poser le pare -

chaleur (16) :

1. Mettre la pompe hors tension et évacuer la pression du
pistolet. Débrancher le pistolet du flexible.

2. Déposer les vis et le support (17) au bas du pistolet. Poser le
pare-chaleur (16) et reposer le support et les vis.

F-6

Élément

N°

N° de réf. Description Quantité

1 Buse réversible 7 500 psi, voir le tableau 1
2 1108-75B Protège-buse réversible 7 500 psi 1
3A 54-7511-K Kit écrou de diffuseur
3B 54-7537-K Kit écrou de diffuseur

0811-7500-1, 0811-7500-2

1

0811-7500-3

1
4 54-2096-K5 Rondelle (jeu de 5) 1
5 54-7518-K Kit d'assemblage de tube de produit 1
6 54-7523-K Kit tête de pistolet 1
7 72-792 Adaptateur d'entrée 1
9 20-5865-K3 Vis sans tête (jeu de 3) 1

10 54-7534-K Kit gâchette 1
11 54-7512 Aiguille 1
12 54-2949 Presse-étoupe 1
14 54-7508 Ressort 1
15 54-7530-K Kit chapeau arrière 1
16 54-7527 Pare-chaleur (accessoire)
17 54-7510-K Kit support 1
18 54-7519-K Fixation de flexible 1

0811-7500-1 uniquement.

0811-7500-2

, 0811-7500-3

F-7

ACCESSOIRES BINKS

BUSE BINKS

TABLEAU DE SÉLECTION

N° DE RÉFÉRENCE 9 -XXX-75 (Les buses son prévues

pour une pression nominale de 517 bar [7 500 psi])

Les buses suivantes sont toutes munies d'une

poignée grise

Jet

Jet

Jet

Taille de

l’orifice

de
4”

de
6”

de
8”

Jet

de

10”

Jet de

12”

.007” 307
.009”
.011”
.013”
.015”
.017”
.019”
.021”
.023”
.025”
.027”
.031”
.035”

Les modèles Pistolet énumérées dans la déclaration de conformité suivants mai être
utilisés dans des atmosphères potentiellement explosives que lorsque les conditions
spéciales pour l'installation et l'exploitation sécuritaires ont été suivies tel qu'il est
exprimé dans ce manuel (Partie Fiche). Ces modèles sont approuvés à la
réglementation ATEX 94/9/CE, le niveau de protection: II 2 G X: Convient pour une
utilisation dans les zones 1 et 2.

309 409 509
211 311 411 511 611
213 313 413 513 613 713
215 315 415 515 615 715
217 317 417 517 617 717

419 519 619

421 521 621

523 623

525

625

627
631
435 635

Jet de

14”

N° DE

COMMANDE

72-2332 Adaptateur de raccord pivotant ¼” M x ¼” F
72-2333 Adaptateur de raccord pivotant 3/8” M x ¼”
72-2340 Adaptateur de raccord pivotant avec filtre

72-2341 Adaptateur de raccord pivotant avec filtre

54-1836 Filtre 60 mesh
54-1835 Filtre 100 mesh
52-5208 Rallonge de buse airless 36”
52-5209 Rallonge de buse airless 60”
72-2339 Bloc haute pression en “Y” (500 bar [7 250

FLEXIBLE HAUTE PRESSION BINKS

N° DE

COMMANDE

71-4870

71-4840

71-4841

71-4860

71-4861

DESCRIPTION

d'entrée (60 mesh)

d'entrée (100 mesh)

psi] max.)

DESCRIPTION

Raccord de flexible ¼” F x 3/8” M de 90 cm,
pression de service de 689,5 bar
(10 000 psi)
Flexible ¼” x 7,5 m, pression de service
689,5 bar (10 000 psi)
Flexible ¼” x 15 m, pression de service
689,5 bar (10 000 psi)
Flexible 3/8” x 7,5 m, pression de service
551,5 bar (8 000 psi)
Flexible 3/8” x 15 m, pression de service
551,5 bar (8 000 psi)

0811-7500-1, 0811-7500-2,

0811-7500-3

F

Pete Byrne, Binks

7/15/2012

GARANTIE

Ce produit bénéficie d’une garantie limitée Binks de 1 an.

Distributeurs et réparateurs Binks dans le monde : www.binks.com

Bureau nord américain

Binks
195 Internationale Blvd.
Glendale Heights, IL 60139
630-237-5000
www.binks.com

Service à la clientèle et soutien
technique - Numéro vert
800-992-4657

Numéro de télécopie vert
888-246-5732

4/13 ©2013 Binks Tous droits réservés.

Binks ventes européennes et listes de services : www.finishingbrands.eu

Binks

Binks a autorisé les distributeurs à travers le monde. Pour toute assistance technique ou le distributeur le plus proche, voir la liste ci-dessous.

Finishing Brands (UK) Limited:

Ringwood Road, Bournemouth
Dorset BH11 9LH. UK
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

Surfaces et Finitions:

163-171 Av. des Auréats
26014 Valence cedex. FR
Téléphone: [phone]
Télécopie: [phone]
General e-mail: [email protected]

Finishing Brands Germany GmbH:

Justus-von-Liebig-Straße 31
63128 Dietzenbach. DE
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

www.finishingbrands.eu

4/13 ©2013 Binks Tous droits réservés. Imprimé au Mexique.

Airless 75

7500-PSI-AIRLESS-SPRITZPISTOLE

0811-7500-1, 0811-7500-2

Die nachfolgenden Anweisungen
beinhalten wichtige Informationen,
die für einen ordnungsgemäßen
Betrieb und eine präventive
Wartung der Airless-75-Spritzpistole
von Binks nötig sind. Bitte lesen Sie
diese Anweisungen genau durch
und stellen Sie sicher, dass Sie
deren Inhalt verstanden haben. Nur
so können Sie Ihre neue Airless-75­Spritzpistole optimal nutzen.

WARNUNG bezüglich
Proposition 65
WARNUNG: Dieses Pro

dukt
enthält Chemikalien, die nach
Kenntnis des Bundesstaates
Kalifornien Krebs und
Geburtsfehler oder sonstige
reproduktive Schäden
verursachen können.

SPEZIFIKATIONEN:

Maximaler
Flüssigkeitsdruck: 7500 psi/517 bar
Maximale
Flüssigkeitstemperatur
(mit installiertem Wärmeschutz) 175 ºF/79 °C
Spritzpistolenkörper: Geschmiedetes Aluminium
Flüssigkeitsführende Teile: Edelstahl
Flüssigkeitseinlassgröße: 1/4-Zoll-NPS-Außengewinde
Pistolengewicht: 660 g

WICHTIG!

VERMEIDEN SIE BESCHÄDIGUNGEN

Der Kunde ist dafür verantwortlich, dass sich
alle Anwender sowie das Wartungspersonal
mit diesen Anweisungen vertraut machen.

Falls Sie zusätzliche Kopien dieser
Anweisungen benötigen, setzen Sie sich bitte
mit ihrem Binks-Händler vor Ort in
Verbindung.

BITTE LESEN VOR DEM BETRIEB DIESES PRODUKTS VON BINKS ALLE ANWEISUNGEN SORGFÄLTIG DURCH
ANWEISUNGEN VERFÜGBAR UNTER WWW.BINKS.COM

Artikelblatt

77-2950

/ 23.3 oz

0811-7500-1, 0811-7500-2, 0811-7500-3

77-2950R-1

Airless 75

7500-PSI-Airless-Spritzpistole

Nur geschulte Fachkräfte dürfen mit

diesem Gerät arbeiten!

Maximaler Betriebsdruck: 7500 psi –

517 bar – 51,7 MPa

Modelle 0811-7500-1, 0811-7500-2, 0811-7500-3

SICHERHEITS-, BEDIENUNGS- UND

WARTUNGS-ANLEITUNGEN IM

DOKUMENT!!

Lesen Sie alle Warn- und

Bedienungshinweise im Dokument

BEWAHREN SIE DIESES HANDBUCH

SORGFÄLTIG AUF

Falls Sie zusätzliche Kopien dieser

Anweisungen benötigen, setzen Sie

sich bitte mit ihrem Binks-Händler vor

0811-7500-2
0811-7500-3

Die folgenden Anweisungen beinhalten wichtige Informationen, die für den Betrieb und eine präventive Wartung der
7500-psi-Airless-75-Spritzpistole von BINKS nötig sind. Der Kunde ist dafür verantwortlich, dass sich alle Anwender
sowie das Wartungspersonal mit diesen Anweisungen vertraut machen. Bitte lesen Sie diese Anweisungen genau
durch und stellen Sie sicher, dass Sie deren Inhalt verstanden haben. Nur so können Sie Ihre neue Spritzpistole

r bedienen.

siche

GEFAHREN FÜR DIE AUGEN: Wenn Sie keine Schutzbrille
mit Seitenschutz tragen, können Sie schwere Verletzungen
erleiden oder sogar erblinden. Aus diesem Grund müssen
alle Bediener und umstehenden Personen stets
Schutzbrillen mit Seitenschutz gemäß der ANSI-Norm Z87.1
bzw. der europäischen Norm 156 tragen.

GEFAHR: GEFAHR DER INJEKTION: Ein durch dieses Gerät
produzierter Hochdruckstrom kann in die Haut und das
darunterliegende Gewebe eindringen und zu schweren
Verletzungen bis hin zu Amputationen führen. Suchen Sie
umgehend einen Arzt auf.
BEHANDELN SIE EINE INJEKTIONSVERLETZUNG NICHT
WIE EINEN GEWÖHNLICHEN SCHNITT! Eine

Injektionsverletzung kann zur Amputation führen. Suchen Sie
umgehend einen Arzt auf.

GEFAHR: GEFAHR VON VERBRENNUNGEN: Beim
Gebrauch der Airless 75 mit einem Flüssigkeitserhitzer
können die Oberflächen des Geräts sehr heiß werden.
Verwenden Sie STETS den Wärmeschutz 54-7527, wenn Sie
mit erwärmtem Material spritzen. Überschreiten Sie die

0811-7500-1

[WARNUNG]

[WARNUNG]

[WARNUNG]

Ort in Verbindung

Flüssigkeitstemperatur von 175 °F nicht. Überschreiten Sie
die vom Hersteller empfohlene Flüssigkeitstemperatur nicht.

SICHERHEITSVORKEHRUNGEN:

HALTEN SIE SICH VON DER DÜSE FERN:
den maximalen Betriebsdruck von 7500 psi (517 bar, 51,7 MPa)
nicht.

VORSICHTSMASSNAHMEN:

Richten Sie die Pistole NIEMALS auf einen Körperteil.
Berühren Sie NIEMALS den Flüssigkeitsstrom mit einem
Körperteil. Berühren Sie Undichtigkeiten im Flüssigkeitsschlauch
NICHT mit dem Körper.
Halten Sie Ihre Hand NIEMALS vor die Pistole. Handschuhe
bieten keinen Schutz vor Verletzungen durch Injektionen.

Sperren Sie IMMER den Pistolenabzug, schalten Sie die
aus und lassen Sie den Druck vollständig ab, bevor Sie
Wartungsarbeiten durchführen, die Düse oder die
Schutzvorrichtung reinigen, die Düse auswechseln oder die
Pistole unbeaufsichtigt lassen. Der Druck wird durch Ausschalten
des Motors nicht abgelassen. Das Ventil
GRUNDIEREN/SPRÜHEN muss sich in der GRUNDIEREN­Position befinden, damit Druck abgelassen werden kann.
Weitere Informationen entnehmen Sie bitte dem Abschnitt

PRESSURE RELIEF PROCEDURE

im Pumpenhandbuch beschrieben wird.
Verändern Sie NIEMALS die Position der

Überschreiten Sie

(Ablassen des Drucks), der

Pumpe

G-2

Düsenschutzvorrichtung beim Spritzen. Die

GEFAHR: EXPLOSIONSGEFAHR AUFGRUND

Düsenschutzvorrichtung bietet einen gewissen Schutz, dient
jedoch vorwiegend als Warnvorrichtung.
Nehmen Sie die Spritzdüse IMMER ab, bevor Sie das Gerät
spülen oder reinigen.
Am Farbschlauch können Undichtigkeiten infolge von Verschleiß,
Knicken und falscher Handhabung auftreten. Undichtigkeiten
können Material in die Haut injizieren. Prüfen Sie den Schlauch
vor jedem Gebrauch.
Verwenden Sie eine Spritzpistole NIEMALS ohne eine
funktionstüchtige Auslöserverriegelung und einen
funktionstüchtigen Auslöserschutz.
Sämtliches Zubehör muss für einen Druck von mindestens
7500 psi (517 bar) zugelassen sein. Hierzu zählen Spritzdüsen,
Pistolen, Verlängerungen und Schläuche.

HINWEIS FÜR ARZT:

Eine Injektion in die Haut ist eine traumatische Verletzung. Aus
diesem Grund ist es wichtig, die Verletzung so schnell wie
möglich zu behandeln. ZÖGERN SIE DIE BEHANDLUNG
NICHT HINAUS, um die Toxizität zu untersuchen. Eine Toxizität
ist gegeben, wenn Beschichtungen direkt in die Blutbahn
injiziert werden. Die Hinzuziehung eines plastischen Chirurgen
oder eines rekonstruktiven Handchirurgen wird empfohlen.

[WARNUNG]

BRAND- ODER EXPLOSIONSGEFAHR: Lösungsmittel- und
Farbdämpfe können explodieren oder sich entzünden. Dies
kann schwere Verletzungen und/oder Sachschäden zur
Folge haben.
VORSICHTSMASSNAHMEN:

Achten Sie auf eine ausreichende Entlüftung und
Frischluftzufuhr, damit sich keine entflammbaren Dämpfe in der
Luft innerhalb des Spritzbereichs bilden.
Vermeiden Sie Zündquellen wie Funken durch statische
Elektrizität, Elektrogeräte, Flammen, Kontrolllampen, heiße
Objekte und Funken durch das Anschließen und Trennen von
Stromleitungen oder Arbeitslichtschaltern.
Rauchen Sie nicht im Spritzbereich.
Feuerlöscher müssen vorhanden und funktionstüchtig sein.
Positionieren Sie die Pumpe mit einem Mindestabstand von
7,6 m zum zu lackierenden Objekt in einem gut belüfteten
Bereich. Verlängern Sie ggf. den Schlauch. Entflammbare
Dämpfe sind oft schwerer als Luft. Der Fußbodenbereich muss
daher besonders gut belüftet werden. Die Pumpe kann mit
Lichtbogen verursachenden Komponenten ausgestattet sein, die
Funken sprühen und Dämpfe entzünden.
Geräte und Gegenstände innerhalb des Spritzbereichs und in
dessen Umgebung müssen zum Schutz vor statischen Funken
ordnungsgemäß geerdet werden.
Verwenden Sie ausschließlich leitende oder geerdete
Hochdruckflüssigkeitsschläuche. Die Pistole muss über
Schlauchanschlüsse geerdet sein.
Stromkabel sind an einen geerdeten Stromkreis anzuschließen.
Spülen Sie das Gerät immer in einem separaten Metallbehälter
bei niedrigem Pumpendruck ohne Spritzdüse. Halten Sie die
Pistole fest gegen die Seitenwand des Behälters, um den
Behälter zu erden und statische Funken zu vermeiden.
Befolgen Sie die Warnhinweise und Anweisungen des Material­und Lösungsmittelherstellers.
Gehen Sie besonders vorsichtig vor, wenn Sie Materialien mit

einem Flammpunkt unter 70 °F/21 °C verwenden. Bei dem
Flammpunkt handelt es sich um die niedrigste Temperatur, bei
der sich aus einer Flüssigkeit ein entzündliches Dampf-Luft­Gemisch bilden kann.
Kunststoff kann statische Funken verursachen. Hängen Sie
niemals Kunststoffplanen auf, um einen Spritzbereich
abzugrenzen. Verwenden Sie keine Kunststoffabdeckplanen,
wenn Sie entflammbare Materialien aufspritzen.
Verwenden Sie den geringstmöglichen Druck, um das Gerät zu
spülen.

[WARNUNG]

INKOMPATIBLER MATERIALEN – hat schwere Verletzungen
oder Sachschäden zur Folge.
VORSICHTSMASSNAHMEN:

Verwenden Sie keine Materialien, die Bleichmittel oder Chlor
enthalten.
Verwenden Sie keine halogenwasserstoffhaltige Lösungsmittel
wie Bleiche, Mehltaubekämpfungsmittel, Methylen, Chlorid und
1,1,1-Trichlorethan. Diese eignen sich nicht für Aluminium.
Informationen über die Kompatibilität von Materialien mit
Aluminium erhalten Sie bei dem Hersteller der
Beschichtungsmittel.

[WARNUNG]

GEFAHR: GEFÄHRLICHE DÄMPFE: Farben, Lösungsmittel,
Insektizide und sonstige Materialien können
gesundheitsschädigend sein, wenn diese eingeatmet
werden oder in Kontakt mit dem Körper kommen. Dämpfe
können schwere Übelkeit, Ohnmacht oder Vergiftung zur
Folge haben.
VORSICHTSMASSNAHMEN:

Verwenden Sie ein Atemschutzgerät oder eine
Atemschutzmaske, falls Dämpfe eingeatmet werden können.
Lesen Sie sämtliche der Maske beiliegenden Anweisungen, um
sicherzustellen, dass diese den erforderlichen Schutz bietet.
Tragen Sie eine Schutzbrille.
Tragen Sie die vom Hersteller der Beschichtungen
vorgeschriebene Schutzkleidung.

[WARNUNG]

GEFAHR: ALLGEMEIN – Kann zu schweren Verletzungen
oder Sachschäden führen.

VORSICHTSMASSNAHMEN:

Lesen Sie alle Anweisungen und Sicherheitsmaßnahmen, bevor
Sie das Gerät in Betrieb nehmen.
Trennen Sie stets den Motor von der Stromversorgung, wenn Sie
Arbeiten am Gerät ausführen.
Beachten Sie die entsprechenden lokalen, regionalen und
nationalen Vorschriften bezüglich Belüftung, Brandschutz und
Betrieb.
Die Sicherheitsnormen der US-amerikanischen Regierung
wurden mit dem Gesetz über Sicherheit am Arbeitsplatz (OSHA)
verabschiedet. Diese Normen und insbesondere Teil 1926 der
Konstruktionsnormen sind zu beachten.
Verwenden Sie ausschließlich vom Hersteller zugelassene
Komponenten. Der Benutzer haftet für alle Risiken, wenn
Komponenten verwendet werden, die nicht den
Grundanforderungen und Sicherheitsvorrichtungen des
Pumpenherstellers genügen.
Prüfen Sie vor jedem Einsatz sämtliche Schläuche auf Schnitte,
Undichtigkeiten, Abrieb oder Aufquellen der Ummantelung.
Prüfen Sie auf eventuelle Schäden oder Bewegung der

G-3

Verbindungsstücke. Ersetzen Sie den Schlauch umgehend,
sofern einer der vorstehenden Punkte zutrifft. Nehmen Sie unter
keinen Umständen Reparaturen am Farbschlauch vor. Ersetzen
Sie diesen durch einen anderen geerdeten Hochdruckschlauch.
Sämtliche Schläuche, Drehteile, Pistolen und Zubehörteile
müssen mindestens für den maximalen Betriebsdruckbereich der
Airless-Spritzpistole zugelassen sein.

Spritzen Sie an windigen Tagen nicht im Freien.
Tragen Sie Schutzkleidung, um Farben von Haut und Haaren

fernzuhalten.

[WARNUNG]

Im Folgenden sind allgemeine WARNHINWEISE im
Zusammenhang mit Aufstellung, Verwendung, Erdung,
Wartung und Reparatur dieses Geräts aufgeführt.

BRAND- UND EXPLOSIONSGEFAHR: Entflammbare Dämpfe
wie Lösungsmittel und Farbdämpfe im Arbeitsbereich
können sich entzünden und explodieren. Um einen Brand
und eine Explosion zu verhindern:

Verwenden Sie das Gerät nur in gut belüfteten Bereichen.
Sorgen Sie für eine gute Belüftung, damit sich keine leicht
entzündlichen Dämpfe aufgrund des aufgespritzten Materials
oder des Lösungsmittels bilden können.

Eliminieren Sie sämtliche Zündquellen wie Kontrolllampen,
Zigaretten, tragbare Elektrolampen und Kunststoffabdeckplanen
(potenzieller elektrostatischer Lichtbogen).

Halten Sie den Arbeitsbereich frei von Verunreinigungen;
einschließlich Lösungsmitteln, Lappen und Benzin.

Spritzpistolen erzeugen Funken. Wenn entzündliche
Flüssigkeiten in oder in der Nähe der Spritzpistole zum Spülen
oder Reinigen eingesetzt werden, halten Sie die Spritzpistole
mindestens 7,6 m von explosiven Dämpfen fern.

Nehmen Sie alle Geräte im Spritzbereich vom Netz. Stecken Sie
Stromkabel nicht in die Steckdose bzw. ziehen Sie diese nicht
heraus und schalten Sie keine Lichter ein oder aus, wenn
entzündliche Dämpfe vorhanden sind.

Erden Sie Geräte und leitende Gegenstände im Arbeitsbereich.
Erden Sie den zu bespritzenden Gegenstand.

Wenn es zu einem statischen Funkenschlag kommt oder Sie
einen Schlag bekommen, dann stellen Sie die Arbeit sofort
ein. Verwenden Sie das Gerät erst dann wieder, wenn Sie das
Problem ausfindig gemacht und behoben haben.

Achten Sie darauf, dass sich ein Feuerlöscher im Arbeitsbereich
befindet.

GEFAHR DER HAUTINJEKTION

Unter hohem Druck stehende Flüssigkeiten in der Spritzpistole,
Undichtigkeiten im Schlauch oder beschädigte Komponenten
können die Haut durchstoßen. Dies kann zwar wie ein Schnitt
aussehen, jedoch handelt es sich hierbei um eine schwere
Verletzung, die eine Amputation zur Folge haben kann. Suchen

Sie daher umgehend einen Arzt auf. Informieren Sie den Arzt
darüber, welche Art Material injiziert wurde.

Richten Sie die Pistole auf keinen Fall auf Personen oder auf
irgendwelche Körperteile.

Decken Sie die Spritzdüse nicht mit Ihren Händen oder Fingern
ab.

Versuchen Sie nicht, auslaufende Flüssigkeiten mit Ihrer Hand,
Ihrem Körper, einem Handschuh oder Lappen zu stoppen oder
umzuleiten.

Spritzen Sie nicht ohne Düsenschutzvorrichtung.
Sperren Sie den Abzug, wenn Sie nicht spritzen.

Führen Sie das Druckentlastungsverfahren für Ihren Zerstäuber

durch, wenn Sie mit den Spritzarbeiten aufhören und bevor Sie
Ihr Gerät reinigen, prüfen oder warten.

Ziehen Sie alle Flüssigkeitsverbindungen fest, bevor Sie das
Gerät einsetzen.

Überprüfen Sie täglich alle Schläuche, Leitungen und
Verbindungsstücke. Tauschen Sie alle abgenutzten,
beschädigten oder losen Teile sofort aus.

GEFAHR DES GERÄTEMISSBRAUCHS
Dieses Gerät ist nur für den professionellen Einsatz geeignet.
Machen Sie sich mit allen Anweisungen, Markierungen und

Warnhinweisen vertraut, bevor Sie das Gerät einsetzen.
Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Wenn Sie sich in Bezug auf den Verwendungszweck des
Gerätes nicht im Klaren sind, kontaktieren Sie Ihren BINKS­Händler vor Ort.

Missbrauch kann zum Tod oder zu schweren Verletzungen
führen.

Überschreiten Sie nicht den maximalen Arbeitsdruck oder die
maximale Temperatur der Gerätekomponente mit den
niedrigsten Werten. Technische Daten finden Sie in den
jeweiligen Gerätehandbüchern.

Verwenden Sie Flüssigkeiten und Lösungsmittel, die sich für die
Nassteile Ihres Gerätes eignen. Technische Daten finden Sie in
den jeweiligen Gerätehandbüchern. Lesen Sie die Warnhinweise
des Herstellers der Flüssigkeiten und der Lösungsmittel.
Vollständige Informationen zu Ihrem Material können Sie durch
ein Materialsicherheitsdatenblatt bei Ihrem Händler anfordern.

Prüfen Sie Ihr Gerät täglich. Verändern oder modifizieren Sie Ihr
Gerät keinesfalls. Reparieren oder ersetzen Sie verschlissene
oder beschädigte Teile umgehend und ausschließlich mit
Original-BINKS-Ersatzteilen.

Verändern oder modifizieren Sie das Gerät keinesfalls.
Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Weitere Informationen erhalten Sie bei Binks.
Achten Sie darauf, die Schläuche und Kabel von stark

frequentierten Bereichen, scharfen Kanten, beweglichen Teilen
und heißen Oberflächen fernzuhalten.

Knicken oder überdehnen Sie die Schläuche nicht und
verwenden Sie diese nicht, um das Gerät zu ziehen.

Verwenden Sie Original-BINKS­Lieferumfang enthalten, entfernen Sie nicht die
Knickschutzfedern, die an den Schläuchen angebracht sind.
Diese verhindern, dass die Schläuche an den Anschlüssen
knicken.

Halten Sie Kinder und Tiere vom Arbeitsbereich fern.
Befolgen Sie alle geltenden Sicherheitsbestimmungen.
Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter

dem Einfluss von Drogen, Medikamenten oder Alkohol stehen.
GEFAHR DURCH GIFTIGE FLÜSSIGKEITEN
Machen Sie sich mit den speziellen Gefahren der Flüssigkeiten,

mit denen Sie arbeiten, vertraut. Nähere Informationen hierzu
finden Sie in den entsprechenden Materialsicherheits­datenblättern. Machen Sie sich mit den Warnhinweisen des
Herstellers in Bezug auf die Flüssigkeiten vertraut.

Lagern Sie gefährliche Flüssigkeiten nur in dafür vorgesehenen
Behältern. Entsorgen Sie gefährliche Flüssigkeiten
ausschließlich gemäß den staatlichen bzw. regionalen
Richtlinien.

Tragen Sie geeignete Schutzkleidung, Handschuhe, Schutzbrille
und Atemschutz.

-Schläuche. Sofern im

G-4

ERDUNG UND ELEKTRISCHE ANFORDERUNGEN

GESPERRT

ENTRIEGELT

Abzugssperre
Abzug

1/4-18-NPS-Gewinde

Der Zerstäuber und die Pistole müssen geerdet sein. Durch das
Erden wird das Risiko eines elektrostatischen und elektrischen
Schlags verringert, indem der aufgrund statischer Aufladung oder
im Falle eines Kurzschlusses erzeugte Strom über ein
Ausweichkabel abgeleitet wird. Befolgen Sie die
Erdungsanweisungen, die im Gerätehandbuch der Spritzgeräte
enthalten sind. Zusätzliche Erdungsanweisungen für Ihre Airless­75-Spritzpistole von BINKS sind im Lieferumfang enthalten:

Erden Sie Ihre Airless-75-Spritzpistole von BINKS durch
Anschluss an einen ordnungsgemäß geerdeten
Flüssigkeitsschlauch und eine ordnungsgemäß geerdete Pumpe.

EINRICHTUNG

[WARNUNG]

Versuchen Sie unter keinen Umständen, die Pistole, die
Düse oder die Düsenschutzvorrichtung zu montieren,
auszuwechseln oder zu reinigen, ohne vorher den Druck aus
dem Spritzsystem abzulassen. Lassen Sie den Druck, wie im
Zerstäuberhandbuch beschrieben, ab.

[WARNUNG]
Verwenden Sie stets die Düsenschutzvorrichtung für einen
ausreichenden Schutz vor Injektionsverletzungen. Achten
Sie darauf, dass die Schutzvorrichtung an sich
Injektionsverletzungen nicht verhindern kann. Schneiden
Sie NIEMALS die Düsenschutzvorrichtung ab! Sperren Sie
den Abzug stets, wenn die Pistole nicht in Gebrauch ist.
Bevor Geräte gewartet werden sollen, informieren Sie sich in
den relevanten Gerätehandbüchern und befolgen Sie die
Warnhinweise.

INSTALLATION DER DÜSE UND DER
SCHUTZVORRICHTUNG

1. Vergewissern Sie sich, dass die Düse und die
Düsenschutzvorrichtung zum Gebrauch bei 7500 psi
zugelassen sind. (Original­grau.)

2. Verwenden Sie das Dichtungs-justierwerkzeug an dem

Dichtung und die Druckdichtung am hinteren
Teil der Schutzvorrichtung einzufügen.
Drehen Sie dieses, um die Dichtungen an der
Düsenöffnung auszurichten.

3. Fügen Sie die Düse in die Öffnung der

HINWEIS: Das schmale Ende des Düsengriffs sollte zum
Spritzen nach vorne zeigen.

4. Drehen Sie die Schutzvorrichtung auf den Pistolenkopf, bis
sie einrastet. Ziehen Sie diese leicht mit einem
Schraubenschlüssel fest – ZIEHEN SIE DIESE NICHT ZU
FEST AN.

ANSCHLUSS AN DEN SCHLAUCH

Befestigen Sie einen ordnungsgemäß geerdeten
Flüssigkeitsschlauch am Flüssigkeitsschlauchverbindungsstück
(1/4-18-NPS-Gewinde) unten am Griff Ihrer Spritzpistole.
Verwenden Sie zwei (2) Schraubenschlüssel – einen an der
Pistole und einen am Schlauch. Ziehen Sie die Verbindungen
fest an.

Abzugssperrenpositionen

-Düsengriff von BINKS, um die

-Schutzvorrichtung von BINKS ein.

-Teile von BINKS sind

Achten Sie darauf, dass die Flüssigkeit nicht die vom
Hersteller empfohlene Höchsttemperatur überschreitet. Die
Pistole muss über einen Wärmeschutz (54-7527) verfügen,
der bei der Verwendung von erhitzten Materialien zum
Einsatz kommt.

Hinweis: Die Düsenschutzvorrichtungen von BINKS für die
7500-psi-(517 bar)­dargestellt.

PROFESSIONELLE AIRLESS-SPRÜHPISTOLE

7500-PSI-(517 BAR)-MODELLE 0811-7500-1 UND 0811-7500-2

Wenn Sie eine Original­befolgen Sie die untenstehenden Anweisungen für die
Installation der Schutzvorrichtung und der Düse. Wenn Sie eine
andere Düse verwenden, befolgen Sie die
Installationsanweisungen der von Ihnen verwendeten Düse.

[WARNUNG]

-Airless-Spritzpistole sind grau

BINKS Airless 75

0811-7500-1, 0811-7500-2, 0811-7500-3

-Düse von BINKS verwenden,

Schutzvorrichtung

BETRIEB DER PISTOLE

1. Vergewissern Sie sich, dass sich Ihre Düse in der
Spritzposition befindet.

2. Schalten Sie Ihren Zerstäuber wie im Handbuch beschrieben
ein.

3. Betätigen Sie den Abzug, um Flüssigkeit in die Pistole zu
ziehen.

4. Stellen Sie den Flüssigkeitsdruck am Zerstäuber ein, bis Sie
die richtige Zerstäubung erreicht haben. Spritzen Sie stets
mit dem niedrigsten Druck, der für die gewünschte
Zerstäubung erforderlich ist.

VERSTOPFUNGEN DER DÜSE

Wenn Sie eine Original­verwenden, befolgen Sie die untenstehenden Anweisungen zum
Reinigen einer verstopften Düse. Wenn Sie eine andere Düse
verwenden, befolgen Sie die im Gerätehandbuch der Düse
enthaltenen Anweisungen.

1. Aktivieren Sie die Abzugssperre. Drehen Sie den Düsengriff
um 180° in die umgekehrte Position.

2. Entriegeln Sie den Abzug. Richten Sie die Pistole auf einen
Eimer, wobei Sie die Pistole von Ihrem Körper wegrichten.
Betätigen Sie den Abzug vorsichtig, um die Verstopfung zu

-Spritzdüse von BINKS

G-5

entfernen.

3. Aktivieren Sie die Abzugssperre. Drehen Sie den Düsengriff
um 180° in die Spritzposition.

4. Entriegeln Sie den Abzug. Machen Sie einen Spritztest, um
sicherzustellen, dass die Verstopfung vollständig entfernt
wurde.

HINWEIS: Wenn die Verstopfung nach der Durchführung der
oben genannten Schritte nicht vollständig entfernt wurde,
wiederholen Sie die Schritte 1-4, bis die Verstopfung
vollständig behoben ist.

REINIGUNG UND WARTUNG

TÄGLICHE REINIGUNG

Halten Sie die Pistole immer sauber, um einen fehlerfreien Betrieb
zu gewährleisten und die Lebensdauer Ihrer Pistole zu verlängern.
Spülen Sie die Pistole nach jedem Gebrauch gründlich und
bewahren Sie sie an einem warmen, trockenen Ort auf. Lassen Sie
die Pistole oder Teile davon NIE längere Zeit in Wasser oder
Lösungsmitteln.

Spülen Sie die Pistole wenn möglich im Freien bei einem
Mindestabstand von 7,5 m zum Zerstäuber.

Im Bereich dürfen keine entflammbaren Dämpfe vorhanden sein.

Spülen Sie stets bei minimalem Druck. Entfernen Sie stets die
Düse und die Schutzvorrichtung.

Eine statische Aufladung birgt ein gewisses Brand- oder
Explosionsrisiko bei Vorhandensein von entflammbaren
Dämpfen.

Halten Sie die Pistole fest gegen einen geerdeten Metallbehälter,
wenn Sie diese spülen.

FEHLERSUCHE

Die Entfernung der Spritzpistole zur Arbeitsoberfläche sollte so
gewählt werden, dass immer das beste Spritzbild erreicht wird.
Diese Entfernung liegt üblicherweise bei 20-35 cm.

Übermäßiger Flüssigkeitsdruck verändert das Spritzmuster.
Spritzen Sie daher bei einem möglichst geringen Druck.
Sanduhren- und Schwanzmuster sind üblicherweise ein

Anzeichen dafür, dass der Flüssigkeitsdruck zu gering für die
Öffnungsgröße der Düsenspitze oder das Material zu viskos oder
dickflüssig ist. Erhöhen Sie aus diesem Grund den Druck oder
verdünnen Sie das Material.

Ungleichmäßige Muster können auf verschlissene oder
verstopfte Düsen zurückzuführen sein. Reinigen (siehe
Verstopfungen der Düse) oder ersetzen Sie die Spritzdüse.

Airless-Spritzpistolen sind entweder ein- oder ausgeschaltet. Sie
können mit Airless-Pistolen nicht wie mit Druckluftpistolen
spritzen.

2. Entfernen Sie die Schrauben und die hintere Abdeckung.
(15)

3. Entfernen Sie den Abzug und den Abzugsbolzen (10).

4. Lösen Sie die Überwurfmutter.

5. Ziehen Sie die Nadeleinheit aus der Rückseite der Pistole
heraus.

7. Setzen Sie die Nadeleinheit (von Schritt 5) durch die
Rückseite der Pistole wieder in die korrekte Position. Ziehen
Sie die Überwurfmutter an.

8. Bringen Sie die Komponenten wieder an.

AUSTAUSCH DER DICHTUNG

1. Entfernen Sie die Nadeleinheit, indem Sie die Schritte 1-5 in
Abschnitt „Austausch der Nadeleinheit“ ausführen.

2. Suchen Sie den Schlitz in der Stopfbuchse (12), brechen Sie
diesen auseinander und ziehen Sie diese ab.

3. Bringen Sie eine neue Stopfbuchse an und setzen Sie das
Gerät wieder zusammen.

JUSTIEREN DER STOPFBUCHSE

1. Schalten Sie die Stromversorgung zur Pumpe ab und lassen
Sie den Druck aus der Pistole ab. Trennen Sie die Pistole
vom Schlauch.

2. Verwenden Sie einen 7/16-Zoll-Gabelschlüssel, um die
Überwurfmutter zur Eliminierung von Undichtigkeiten in der
Stopfbuchse im Uhrzeigersinn zu drehen.

3. Ist der Abzug sehr schwergängig, drehen Sie die
Überwurfmutter solange in 1/16-Drehungen gegen den
Uhrzeigersinn, bis der Widerstand eliminiert wurde.

4. Wenn die Undichtigkeit nicht ohne übermäßige
Druckausübung auf den Abzug behoben werden kann,
ersetzen Sie die Dichtung.

Zum Spritzen von erhitzten Materialien ist die Installation
des Wärmeschutzes 54-7527 erforderlich. Zum Installieren
des Wärmeschutzes (16) gehen Sie wie folgt vor:

1. Schalten Sie die Stromversorgung zur Pumpe ab und lassen
Sie den Druck aus der Pistole ab. Trennen Sie die Pistole
vom Schlauch.

Aufeinanderfolgende Anstriche erfordern ggf. eine Überlagerung.
Die übliche Überlagerung liegt bei 30 %.

AUSTAUSCH DER NADELEINHEIT (11)

1. Schalten Sie die Stromversorgung zur Pumpe ab und lassen
Sie den Druck aus der Pistole ab. Trennen Sie die Pistole
vom Schlauch.

G-6

2. Entfernen Sie die Schrauben und die Klammer (17) auf der
Unterseite der Pistole. Installieren Sie den Wärmeschutz (16)
und setzen Sie die Klammer und die Schrauben wieder ein.

Artikel-

Nr.

1 Drehdüse 7500 psi, siehe Grafik 1
2 1108-75B 7500-psi-Drehdüsenschutzvorrichtung 1
3A 54-7511-K Diffusermutterset 1
3B 54-7537-K Diffusermutterset 1
4 54-2096-K5 Scheibe (5er-Set) 1
5 54-7518-K Flüssigkeitsschlaucheinheitsset 1
6 54-7523-K Pistolenkopfset 1
7 72-792 Einlassadapter 1

9 20-5865-K3 Stellschraube (3er-Set) 1
10 54-7534-K Abzugsset 1
11 54-7512 Nadeleinheit 1
12 54-2949 Stopfbuchse 1
14 54-7508 Feder 1
15 54-7530-K Hintere Kappe 1
16 54-7527 Wärmeschutz (Zubehör)
17 54-7510-K Klammerset 1
18 54-7519-K Schlauchbefestigung 1

Teile-Nr. Beschreibung Menge

0811-7500-1, 0811-7500-2
0811-7500-3

nur 0811-7500-1.
0811-7500-2

, 0811-7500-3

G-7

BINKS- -SPRITZDÜSE

AUSWAHLÜBERSICHT

TEILENUMMER 9-XXX-75 (Düsen, die für den Gebrauch bei 7500 psi

zugelassen sind) Alle der folgenden Düsen haben einen grauen Griff

Öffnungsgröße

Spritz -

muster
.007"
.009"

4-Zoll-

.011"
.013"
.015"
.017"

211 311 411 511 611

213 313 413 513 613 713

215 315 415 515 615 715

217 317 417 517 617 717

.019"
.021"
.023"
.025"
.027"
.031"
.035"

Die in der nachfolgenden Konformitätserklärung aufgelistete Spritzpistole darf NUR DANN in potenziell explosiven Atmosphären verwendet werden, wenn die
in dieser Bedienungsanleitung aufgeführten Sonderbedingungen zur sicheren Installation und zum sicheren Betrieb (Teileblatt) eingehalten werden. Diese
Modelle sind nach den ATEX-Vorschriften 94/9/EC zugelassen, mit den folgenden Sicherheitsstufen: II 2 G X: Zur Verwendung in den Zonen 1 und 2 geeignet.

6-Zoll­Spritz -

muster

8-Zoll­Spritz -

muster

307

309 409 509

419 519 619

421 521 621

435 635

10-Zoll-

Spritz ­muster

523 623

525 625

12-Zoll-

Spritz ­muster

627

631

14-Zoll-

Spritz -

muster

BINKS- -ZUBEHÖR

BESTELL-
NUMMER

72-2332

72-2333

72-2340
72-2341
54-1836
54-1835
52-5208
52-5209
72-2339

BINKS-

BESTELL-
NUMMER

71-4870

71-4840
71-4841
71-4860
71-4861

BESCHREIBUNG

Drehadapter 1/4 Zoll Außengewinde x 1/4 Zoll
Innengewinde

Drehadapter 3/8 Zoll Außengewinde x 1/4 Zoll
Innengewinde

Drehadapter mit Einlassfilter (Maschenweite 60)

Drehadapter mit Einlassfilter (Maschenweite 100)

60er Maschenfilter

100er Maschenfilter

36-Zoll-Airless-Düsenverlängerung

60-Zoll-Airless-Düsenverlängerung

Hochdruck-Y-Block (max. 7250 psi)

-HOCHDRUCK

BESCHREIBUNG

Spritzschlauch 1/4 Zoll Innengewinde x 3/8 Zoll
Außengewinde, 3 Fuß, 10.000 psi Betriebsdruck

Schlauch 1/4 Zoll x 25 Fuß, 10.000 psi Betriebsdruck

Schlauch 1/4 Zoll x 50 Fuß, 10.000 psi Betriebsdruck

Schlauch 3/8 Zoll x 25 Fuß, 8.000 psi Betriebsdruck

Schlauch 3/8 Zoll x 50 Fuß, 8.000 psi Betriebsdruck

SCHLAUCH

EC Konformitätserklärung

Herg. von: Binks Typ/Serie: Handheld-Spritzpistolen Modell: 0811-7500-1, 0811-7500-2,

195 Internationale Blvd. 0811-7500-3
Glendale Heights, IL 60139

Das in diesem Dokument beschriebene Gerät entspricht den folgenden Standards oder anderen Normen:

EN ISO 12100-1&2:2003 und BS EN 1953:1999 und entspricht daher den Schutzanforderungen der Richtlinie 2006/42/EC zur
Maschinensicherheitsrichtlinie und;

EN 13463-1:2001, Richtlinie 94/9/CE zu Geräte und Schutzsysteme zur bestimmungsmäßigen Verwendung in
explosionsgefährdeten Bereichen, Sicherheitsstufe II 2 G X.

Genehmigt durch: ____________ Datum: 15. Juli 2012

Pete Byrne, Binks

GEWÄHRLEISTUNG

Auf dieses Produkt gewährt Binks eine 1-jährige Herstellergarantie.

Weltweites Verkaufs- und Leistungsportfolio von Binks: www.binks.com

Büro Nordamerika

Binks
195 Internationale Blvd.
Glendale Heights, IL 60139
630-237-5000
www.binks.com

Gebührenfreier Kundendienst
und technischer Support
800-992-4657

Gebührenfreie Fax-Hotline
888-246-5732

4/13 ©2013 Binks Alle Rechte vorbehalten.

Europäischen Verkauf und Service von Binks: www.finishingbrands.eu

Binks

Binks hat Distributoren auf der ganzen Welt zugelassen. Für technische Unterstützung oder den nächstgelegenen Distributor, siehe Liste unten.

Finishing Brands (UK) Limited:

Ringwood Road, Bournemouth
Dorset BH11 9LH. UK
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

www.finishingbrands.eu

Surfaces et Finitions:

163-171 Av. des Auréats
26014 Valence cedex. FR
Téléphone: [phone]
Télécopie: [phone]
General e-mail: [email protected]

4/13 ©2013 Binks Alle Rechte vorbehalten. Gedruckt in Mexiko.

Finishing Brands Germany GmbH:

Justus-von-Liebig-Straße 31
63128 Dietzenbach. DE
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

Airless 75

PISTOLA A SPRUZZO AIRLESS

7500 PSI

0811-7500-1, 0811-7500-2

Le seguenti istruzioni forniscono le
informazioni necessarie per il
funzionamento corretto e la
manutenzione preventiva della
pistola a spruzzo Airless 75 Binks.
Leggere e comprendere tutte le
informazioni contenute in questo
documento per ottenere le migliori
prestazioni dalla nuova pistola a
spruzzo Airless 75.

AVVERTENZA PROP 65
AVVERTENZA: Questo

prodotto contiene sostanze
chimiche note nello Stato
della California come causa di
cancro e malformazioni
congenite o altri problemi
riproduttivi.

DATI TECNICI:

Pressione massima
dei liquidi: 7500 Psi/517 Bar
Temperatura massima
dei liquidi
(con protezione termica installata) 175ºF
Corpo pistola: Alluminio fucinato
Percorso fluido: Acciaio inox
Dimensioni ingresso liquidi: Filettatura 1/4" NPS(m)
Peso della pistola: 660 g

IMPORTANTE!

NON DISTRUGGERE

È responsabilità del cliente assicurarsi che
tutti gli operatori e il personale di servizio
abbiano letto e compreso il presente manuale.

Contattare il proprio rivenditore locale Binks
per ricevere copie aggiuntive di

questo

manuale.

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO PRODOTTO BINKS
ISTRUZIONI DISPONIBILI ANCHE SUL SITO WWW.BINKS.COM

Scheda

componenti

77-2950

/ 23.3 oz

0811-7500-1, 0811-7500-2, 0811-7500-3

77-2950R-1

Airless 75

Pistola a spruzzo Airless 7500 PSI

Esclusivamente per uso professionale

da parte di personale addestrato!

Pressione massima di esercizio: 7500

PSI – 517 BAR – 51.7 Mpa

Modelli 0811-7500-1, 0811-7500-2, 0811-7500-3

ISTRUZIONI PER LA SICUREZZA,

L'USO E LA MANUTENZIONE

ALL'INTERNO!!

Leggere tutte le avvertenze e

le istruzioni per l'uso contenute

all'interno

CONSERVARE QUESTO MANUALE

PER CONSULTAZIONI FUTURE

Contattare il proprio rivenditore locale

Binks per ricevere copie aggiuntive di

0811-7500-2
0811-7500-3

Le seguenti istruzioni forniscono le informazioni necessarie per il funzionamento corretto e la manutenzione
preventiva della pistola a spruzzo Airless 75 7500 PSI BINKS. È responsabilità del cliente assicurarsi che tutti gli
operatori e il personale di servizio abbiano letto e compreso il presente manuale. Leggere e comprendere tutte le
informazioni contenute in questo documento per garantire un funzionamento sicuro della nuova pistola a spru

RISCHIO DI LESIONI AGLI OCCHI: Il mancato utilizzo di
occhiali di sicurezza con ripari laterali potrebbe causare
gravi lesioni oculari o la cecità. Tutti gli operatori e gli
astanti devono sempre indossare occhiali di sicurezza con
ripari laterali conformi allo standard ANSI Z87.1 o alla norma
europea 156.

PERICOLO: RISCHIO DI LESIONI DA INIEZIONE – i getti ad
alta pressione prodotti dalla presente apparecchiatura
possono perforare la pelle e i tessuti sottostanti, causando
gravi lesioni e la possibile amputazione. Contattare
immediatamente un medico.
NON TRATTARE LE LESIONI DA INIEZIONE COME
SEMPLICI TAGLI! L'iniezione può causare l'amputazione.

Contattare immediatamente un medico.

PERICOLO: RISCHIO DI USTIONI: In caso di utilizzo della
pistola a spruzzo Airless 75 con un riscaldatore per liquidi,
le superfici dell'apparecchiatura possono diventare
estremamente calde. Utilizzare SEMPRE la protezione
termica 54-7527 durante la nebulizzazione di materiali
riscaldati. Non superare la temperatura del liquido di 175°F.
Non superare la temperatura del liquido consigliata dal

questo manuale.

0811-7500-1

produttore.

PRECAUZIONI DI SICUREZZA:

TENERSI A DEB
la pressione massima di esercizio di 7500 PSI (517 BAR, 51.7
Mpa).

PREVENZIONE:
NON puntare MAI la pistola a spruzzo verso qualunque parte del

corpo.
NON lasciare MAI che qualsiasi parte del corpo entri a contatto
con il getto di liquido. NON toccare con il corpo eventuali perdite
presenti nel tubo flessibile per liquidi.
NON posizionare MAI le mani davanti alla pistola. I guanti non
forniscono una protezione contro le lesioni da inie
Bloccare SEMPRE il grilletto della pistola, arrestare la pompa e
scaricare la pressione prima di procedere alla manutenzione, alla
pulizia dell'ugello o della protezione, alla sostituzione dell'ugello o
prima di lasciare incustodita l'apparecchiatura. La pressione non
viene scaricata mediante il semplice spegnimento del motore.
La valvola PRIME/SPRAY deve essere ruotata in posizione
PRIME per scaricare la pressione. Fare riferimento alla

PROCEDURA

manuale della pompa.
Tenere SEMPRE montata la protezione dell'ugello durante le
operazioni di nebulizzazione. La protezione dell'ugello offre un
certo livello di protezione, ma costituisce principalmente un
dispositivo di segnalazione.
Rimuovere SEMPRE l'ugello di spruzzo prima di procedere al

ITA DISTANZA DALL'UGELLO: Non superare

DI SCARICO DELLA PRESSIONE descritta nel

zzo.

zione.

I-2

3

lavaggio o alla pulizia del sistema.
Il tubo della vernice può essere soggetto a perdite causate da
usura, attorcigliamento ed uso improprio. Eventuali perdite
possono iniettare il materiale attraverso la pelle. Ispezionare il
tubo prima di ciascun impiego.
NON utilizzare M AI una pistola a spruzzo senza il blocco e la
protezione del grilletto montati e in buone condizioni di
funzionamento.
Tutti gli accessori devono essere regolati ad una pressione di
7500 PSI (517 BAR) o superiore, inclusi gli ugelli di spruzzo, le
pistole, le estensioni e il tubo flessibile.

NOTA PER IL MEDICO:

L'iniezione nella pelle è una lesione traumatica. È importante
trattare la lesione il prima possibile. NON RITARDARE il
trattamento per valutare la tossicità. La tossicità riguarda
alcune vernici iniettate direttamente nel flusso sanguigno. È
consigliabile consultare un chirurgo plastico o ricostruttivo.

RISCHIO DI ESPLOSIONE O INCENDIO – I vapori dei solventi
e delle vernici possono provocare esplosioni o incendi,
causando gravi lesioni e/o danni al materiale circostante.
PREVENZIONE:

Garantire un'abbondante introduzione di aria fresca e uno
scarico adeguato per evitare accumuli di vapori infiammabili
all'interno dell'area di nebulizzazione.
Evitare qualsiasi fonte di ignizione come scintille elettrostatiche,
apparecchi elettrici, fiamme, fiamme pilota, oggetti caldi e
scintille derivanti dal collegamento e scollegamento di cavi di
alimentazione o dall'uso di interruttori della luce.
Non fumare nell'area di nebulizzazione.
Deve essere presente un estintore in buone condizioni di
funzionamento,
Posizionare la pompa ad una distanza di almeno 7,6 m
dall'oggetto da trattare in un'area adeguatamente ventilata.
Aggiungere altri tubi flessibili, se necessario. I vapori
infiammabili sono spesso più pesanti dell'aria. L'area a livello del
pavimento deve essere abbondantemente ventilata. La pompa
può contenere elementi che producono archi elettrostatici in
grado di emettere scintille e incendiare vapori.
L'apparecchiatura e gli oggetti situati all'interno e nei dintorni
dell'area di nebulizzazione devono essere adeguatamente messi
a terra per evitare la formazione di scintille elettrostatiche.
Utilizzare esclusivamente un tubo flessibile per liquidi ad alta
pressione conduttivo o messo a terra. La pistola deve essere
messa a terra tramite i collegamenti del tubo flessibile.
I cavi di alimentazione devono essere collegati ad un circuito
messo a terra.
Lavare sempre l'unità in un recipiente di metallo a parte, con una
pressione della pompa ridotta e l'ugello di spruzzo rimosso.
Tenere saldamente la pistola contro il lato del recipiente per
garantirne la messa a terra ed evitare la formazione di scintille
elettrostatiche.
Seguire le avvertenze e le istruzioni del produttore del materiale
e del solvente.
Prestare la massima attenzione durante l'impiego di materiali con
un punto di infiammabilità inferiore a 70° F (21° C). Il punto di
infiammabilità è la temperatura a cui un liquido è in grado di
produrre una quantità sufficiente di vapori infiammabili.
La plastica può causare la formazione di scintille elettrostatiche.
Non appendere mai oggetti in plastica all'interno dell'area di
nebulizzazione. Non utilizzare teli protettivi in plastica durante la

spruzzatura di materiali infiammabili.
Utilizzare la pressione più ridotta possibile per lavare
l'apparecchiatura.

PERICOLO: RISCHIO DI ESPLOSIONE DOVUTO A
MATERIALI INCOMPATIBILI – potrebbe causare gravi lesioni
o danni al materiale circostante.
PREVENZIONE:

Non utilizzare materiali contenenti candeggina o cloro.
Non utilizzare solventi di idrocarburi alogenati quali candeggina,
mufficida, metilene, cloruro e 1,1,1 – tricloroetano. Questi
componenti non sono compatibili con l'alluminio.
Contattare il fornitore del prodotto verniciante per informazioni
sulla compatibilità del materiale con l'alluminio.

PERICOLO: VAPORI PERICOLOSI – Vernici, solventi,
insetticidi e altri materiali possono essere nocivi in caso di
inalazione o di contatto con parti del corpo. I vapori
possono causare grave nausea, svenimenti o
avvelenamento.
PREVENZIONE:

In presenza di possibile inalazione di vapori, utilizzare un
respiratore o una maschera. Leggere tutte le istruzioni in
dotazione con la maschera per avere la certezza che fornisca la
protezione necessaria.
Indossare occhiali protettivi.
Indossare gli indumenti protettivi indicati dal produttore del
materiale verniciante.

PERICOLO: GENERALE – Può causare gravi lesioni o danni
al materiale circostante.

PREVENZIONE:

Leggere tutte le istruzioni e le precauzioni per la sicurezza prima
di mettere in funzione l'apparecchiatura.
Scollegare sempre il motore dall'alimentazione elettrica prima di
utilizzare l'apparecchiatura.
Attenersi a tutte le norme locali, statali e nazionali vigenti in
materia di ventilazione, prevenzione di incendi e funzionamento.
Gli standard sulla sicurezza del governo degli Stati Uniti sono
stati recepiti nell'Occupational Safety and Health Act (OSHA).
Consultare tali standard, in particolare la parte 1926 dei
Construction Standards.
Utilizzare esclusivamente componenti autorizzati dal produttore.
L'utente si assume tutti i rischi e le responsabilità derivanti
dall'utilizzo di componenti non conformi alle specifiche minime e
ai dispositivi di sicurezza del produttore della pompa.
Prima di ciascun impiego, verificare l'eventuale presenza di tagli,
perdite e abrasioni su tutti i tubi flessibili o di rigonfiamenti sul
coperchio. Verificare l'eventuale presenza di danni o
spostamenti degli accoppiamenti. In presenza di una qualsiasi di
queste condizioni, sostituire immediatamente il tubo flessibile.
Non riparare mai un tubo della vernice. Sostituirlo con un altro
tubo ad alta pressione messo a terra.
Tutti i tubi, gli snodi, le pistole e gli accessori devono essere
regolati ad una pressione pari o superiore alla pressione
massima di esercizio del nebulizzatore Airless.

Non spruzzare all'aria aperta in presenza di vento.
Indossare indumenti protettivi per proteggere la pelle e i capelli

dalla vernice.

I-3

Di seguito sono riportate AVVERTENZE generali relative alla
configurazione, all'uso, alla messa a terra, alla
manutenzione e alla riparazione della presente
apparecchiatura.

RISCHIO DI INCENDIO ED ESPLOSIONE – I vapori
infiammabili, come quelli dei solventi e della vernice,
presenti nell'area di lavoro possono infiammarsi o causare
esplosioni. Per prevenire il rischio di incendi ed esplosioni:

Utilizzare l'apparecchiatura esclusivamente in un'area
adeguatamente ventilata. Provvedere alla ventilazione con aria
fresca per evitare depositi di fumi infiammabili creati dal
materiale nebulizzato o dal solvente.

Eliminare tutte le fonti di ignizione, come fiamme pilota, sigarette,
lampade elettriche portatili e teli protettivi in plastica (potenziale
formazione di archi elettrostatici).

Mantenere l'area di lavoro libera da tutti i tipi di frammenti, inclusi
i panni per il solvente e la benzina.

I nebulizzatori generano scintille. Durante l'uso di liquidi
infiammabili all'interno o in prossimità del nebulizzatore o a fini di
lavaggio o pulizia, mantenere il nebulizzatore ad una distanza di
almeno 7,6 m dai vapori esplosivi.

Scollegare tutti i collegamenti elettrici nell'area di nebulizzazione.
Non collegare o scollegare cavi di alimentazione né accendere o
spegnere luci in presenza di vapori infiammabili.

Collegare a terra l'apparecchiatura e gli oggetti conduttivi
presenti nell'area di lavoro. Collegare a terra l'oggetto da
trattare.

Qualora si avvertano scosse elettriche o si osservino scintille
elettrostatiche, interrompere immediatamente l'utilizzo. Non
utilizzare l'apparecchiatura prima di avere individuato e corretto il
problema.

Tenere a portata di mano un estintore nell'area di lavoro.

PERICOLO DI INIEZIONI ATTRAVERSO LA PELLE

Il liquido ad alta pressione derivante da pistole a spruzzo, perdite
nei tubi o rotture nei componenti può perforare la pelle.
All'apparenza potrebbe essere ritenuto un semplice taglio, ma si
tratta di una grave lesione in grado di causare una possibile
amputazione. Provvedere immediatamente al trattamento

chirurgico. Informare il medico riguardo alla natura del
materiale iniettato.

Non puntare la pistola verso persone o parti del corpo.
Non mettere le dita o le mani sopra l'ugello di spruzzo.
Non cercare di fermare o deviare perdite di fluido usando la

mano, il corpo, un panno o un guanto.
Non procedere alla nebulizzazione senza la protezione

dell'ugello installata.
Innestare il blocco del grilletto al termine delle operazioni di

nebulizzazione.
Attenersi alla procedura di scarico della pressione della pistola a

spruzzo al termine delle operazioni di nebulizzazione e prima di
procedere alla pulizia, al controllo o alla manutenzione
dell'apparecchiatura.

Serrare tutti i raccordi del fluido prima di utilizzare l’attrezzatura.
Controllare quotidianamente tutti i tubi conduttori, le tubazioni e

gli accoppiamenti. Sostituire immediatamente tutti i pezzi
usurati, danneggiati o allentati.

RISCHIO DA USI IMPROPRI DELL’ATTREZZATURA
Questa attrezzatura è indicata solo per l’uso professionale.
Leggere e comprendere tutti i manuali di istruzione, le etichette e

le targhette prima di utilizzare l’attrezzatura.
Impiegare l’attrezzatura solo per l’uso previsto. In caso di dubbi

sull’uso previsto, contattare il proprio rivenditore BINKS.
Un uso improprio può causare gravi lesioni o la morte.
Non superare la pressione massima di esercizio o il valore di

temperatura del componente di sistema con il valore più basso.
Consultare i dati tecnici di tutti i manuali dell'apparecchiatura.

Utilizzare liquidi e solventi compatibili con le parti
dell'apparecchiatura a contatto con liquidi. Consultare i dati
tecnici di tutti i manuali dell'apparecchiatura. Leggere le
avvertenze fornite dal produttore del liquido e del solvente. Per
informazioni complete sul materiale utilizzato, richiedere la
scheda di sicurezza presso il distributore o il rivenditore.

Controllare giornalmente l'apparecchiatura. Non alterare o
modificare l'apparecchiatura. Riparare o sostituire
immediatamente i componenti usurati o danneggiati
esclusivamente con pezzi di ricambio BINKS originali.

Non alterare o modificare questa attrezzatura.
Impiegare l’attrezzatura solo per l’uso previsto. Contattare Binks

per ulteriori informazioni.
Tenere i tubi e i cavi lontano da zone di passaggio, bordi

taglienti, parti mobili e superfici calde.
Non attorcigliare o piegare eccessivamente i tubi e non utilizzare

i tubi per tirare l'apparecchiatura.
Utilizzare tubi BINKS

rimuovere le protezioni a molla dai tubi poiché queste sono
posizionate sui tubi al fine di prevenire la rottura per
annodamento ai raccordi.

Tenere i bambini e gli animali a debita distanza dall'area di
lavoro.

Attenersi a tutte le norme di sicurezza applicabili.
Non utilizzare l'apparecchiatura in caso di affaticamento o sotto

l'influenza di alcool o sostanze stupefacenti.
PERICOLO DI FLUIDI TOSSICI
È importante conoscere sempre nello specifico i rischi del fluido

che si utilizza. Tali informazioni sono contenute nella scheda di
sicurezza relativa al materiale utilizzato. Leggere tutte le
avvertenze del produttore del fluido.

Conservare i fluidi pericolosi unicamente in contenitori conformi.
Smaltire tutti i fluidi pericolosi nel rispetto di tutte le direttive locali
e nazionali.

Indossare gli indumenti di protezione adeguati, guanti, occhiali e
respiratore.

MESSA A TERRA E REQUISITI ELETTRICI

Il nebulizzatore e la pistola devono essere collegati a terra. Il
collegamento a terra riduce il rischio di scosse elettriche ed
elettrostatiche provvedendo ad una via di evacuazione della
corrente elettrica in seguito ad un accumulo di elettricità statica o
ad un eventuale cortocircuito. Seguire le istruzioni per la messa
a terra incluse nel manuale dell'apparecchiatura in dotazione con
tutti i sistemi di nebulizzazione. Di seguito sono riportate
istruzioni aggiuntive per la messa a terra della pistola a spruzzo
Airless 75 BINKS:

Collegare a terra la pistola a spruzzo Airless 75 BINKS
attraverso il collegamento ad una pompa e ad un tubo per liquidi
adeguatamente messi a terra.

originali. Se presenti, non

I-4

5

INSTALLAZIONE E REGOLAZIONE

BLOCCATO

SBLOCCATO

Blocco grilletto
Grilletto

Filettatura 1/4 - 18 NPS

Non tentare mai di assemblare, sostituire o pulire la pistola,
l'ugello o la protezione dell'ugello senza aver prima
scaricato la pressione dal sistema a spruzzo. Attenersi alla
“PROCEDURA DI SCARICO DELLA PRESSIONE” descritta
nel manuale dell'apparecchiatura del nebulizzatore.

Utilizzare sempre la protezione di sicurezza dell'ugello come
protezione aggiuntiva contro eventuali iniezioni. Tenere ben
presente che la singola protezione non è in grado di evitare
eventuali iniezioni. NON tagliare MAI la protezione
dell'ugello! Innestare sempre il blocco del grilletto della
pistola quando la pistola non è in funzione. Prima di
procedere alla manutenzione dell'apparecchiatura,
consultare tutti i relativi manuali e seguire tutte le
avvertenze.

ECCESSIVAMENTE.

COLLEGAMENTO AL TUBO FLESSIBILE

Collegare un tubo flessibile per liquidi adeguatamente messo a
terra all'apposito raccordo di collegamento (filettatura 1/4 – 18
NPS) all'estremità inferiore dell'impugnatura della pistola a
spruzzo. Utilizzare due (2) chiavi – una sulla pistola e una sul
tubo flessibile. Serrare fermamente.

Posizioni del blocco del grilletto

Non oltrepassare la temperatura massima consigliata dal
produttore del liquido. La pistola deve includere la
protezione termica (54-7527) da utilizzarsi con materiali
riscaldati.

Nota: Le protezioni di sicurezza degli ugelli per la pistola a
spruzzo Airless BINKS

colore grigio.

7500 PSI (517 BAR) MODELLO 0811-7500-1 E 0811-7500-2

Se si utilizza un ugello BINKS
istruzioni sotto riportate per installare la protezione e l'ugello. Per
tipi diversi di ugello, seguire le istruzioni per l'installazione fornite
con l'ugello utilizzato.

PISTOLA A SPRUZZO AIRLESS PROFESSIONALE

7500 PSI (517 BAR) sono di

BINKS Airless 75

0811-7500-1, 0811-7500-2, 0811-7500-3

Protezione di
sicurezza

originale, seguire le

INSTALLAZIONE DEL'UGELLO E DELLA PROTEZIONE

1. Accertarsi che l'ugello e la protezione dell'ugello siano
regolati per l'uso a 7500 PSI. (I componenti BINKS

2. Utilizzare l'utensile di allineamento della guarnizione
sull'impugnatura dell'ugello BINKS
per inserire la guarnizione e la rondella a
pressione nella parte posteriore della
protezione, quindi ruotare per garantirne
l'allineamento con l'apertura nello stelo
dell'ugello.

3. Inserire l'ugello nell'apertura sulla protezione
BINKS

NOTA: L'estremità stretta dell'impugnatura dell'ugello deve
trovarsi in posizione anteriore per la nebulizzazione.

4. Infilare la protezione sulla testa della pistola sino all'arresto.
Serrare leggermente con una chiave – NON STRINGERE

originali sono di colore grigio.)

.

UTILIZZO DELLA PISTOLA

1. Accertarsi che l'ugello si trovi in posizione di nebulizzazione.

2. Avviare il nebulizzatore seguendo le istruzioni fornite nel
manuale del produttore dell'apparecchiatura.

3. Azionare il grilletto per far scorrere il liquido nella pistola.

4. Regolare la pressione del liquido sul nebulizzatore fino ad
ottenere la corretta nebulizzazione. Spruzzare sempre alla
pressione minima necessaria per ottenere la nebulizzazione
desiderata.

OSTRUZIONI DELL'UGELLO

Se si utilizza un ugello di spruzzo BINKS
seguire le istruzioni sotto riportate per eliminare eventuali
ostruzioni nell'ugello. Per tipi di ugello diversi, seguire le
istruzioni incluse nel manuale dell'apparecchiatura in dotazione
con l'ugello utilizzato.

1. Innestare il blocco del grilletto. Ruotare di 180°
l'impugnatura dell'ugello sino a portarla nella posizione
opposta.

2. Sbloccare il grilletto. Puntare la pistola verso l'interno di un
secchio tenendo lontano dal corpo la punta della pistola.
Azionare brevemente la pistola per espellere l'ostruzione.

3. Innestare il blocco del grilletto. Ruotare di 180° l'impugnatura
dell'ugello sino a portarla nella posizione di nebulizzazione.

4. Sbloccare il grilletto. Effettuare una prova di nebulizzazione
per accertarsi di avere completamente eliminato l'ostruzione.

NOTA: Se dopo aver seguito la procedura sopra illustrata
l'ostruzione non è stata completamente espulsa, ripetere i
punti 1-4 fino ad eliminare completamente l'ostruzione.

PULIZIA E MANUTENZIONE

PULIZIA GIORNALIERA

Per garantire un funzionamento senza problemi della pistola e
prolungarne la vita utile, è importante tenerla sempre pulita.
Lavare sempre accuratamente la pistola al termine di ciascun uso
e conservarla in un ambiente caldo e asciutto. NON lasciare
immersa la pistola o uno qualsiasi dei suoi componenti in acqua o
solventi.

Se possibile, lavare sempre la pistola all'esterno e ad una
distanza di almeno 7,5 m dal nebulizzatore.

L'area deve essere priva di vapori infiammabili.

originale,

I-5

Eseguire sempre il lavaggio alla pressione minima. Rimuovere
sempre l'ugello e la protezione.

Un eventuale accumulo di elettricità statica può causare incendi
o esplosioni in presenza di vapori infiammabili.

Durante il lavaggio, tenere sempre la pistola saldamente contro
un recipiente in metallo collegato a terra.

RISOLUZIONE DEI PROBLEMI

La distanza della pistola a spruzzo dalla superficie da trattare
deve corrispondere ad un punto in cui sia evidente il profilo del
getto massimo. Tale distanza è generalmente compresa tra 8 e
14 pollici.

Una pressione eccessiva del liquido altera il profilo dello spruzzo.
Spruzzare alla pressione minima consentita.
La presenza di sbavature e di profili a forma di clessidra indica

generalmente una pressione del liquido troppo bassa per le
dimensioni dell'orifizio dell'ugello utilizzato oppure un'eccessiva
viscosità o densità del materiale. Aumentare la pressione o
diluire il materiale.

L'alterazione dei profili può essere causata dall'usura o
dall'ostruzione degli ugelli. Pulire (vedere ostruzioni dell'ugello) o
sostituire l'ugello di spruzzo.

Le pistole a spruzzo Airless possono essere accese o spente.
Non è possibile azionare parzialmente le pistole Airless come
avviene con apparecchiature nebulizzate ad aria.

Le passate successive possono richiedere una sovrapposizione.
La sovrapposizione tipica è del 30%.

SOSTITUZIONE DEL GRUPPO AGO (11)

1. Arrestare l'alimentazione elettrica alla pompa e scaricare la

2. Rimuovere le viti e il cappello posteriore. (15)

3. Rimuovere il grilletto e il perno del grilletto (10)

4. Svitare il dado premistoppa.

5. Estrarre il gruppo ago dalla parte posteriore della pistola.

pressione dalla pistola. Rimuovere la pistola dal tubo
flessibile.

premistoppa.

7. Riassemblare i componenti.

SOSTITUZIONE DEL PREMISTOPPA

1. Rimuovere il gruppo ago seguendo i punti 1-5 della sezione
“Sostituzione del gruppo ago”.

2. Individuare la scanalatura nel premistoppa (12), e spingere
per staccare.

3. Sostituire con un nuovo premistoppa e riassemblare.

REGOLAZIONE DEL PREMISTOPPA

1. Arrestare l'alimentazione elettrica alla pompa e scaricare la
pressione dalla pistola. Rimuovere la pistola dal tubo
flessibile.

2. Mediante una chiave fissa doppia da 7/16”, ruotare il
premistoppa in senso orario per eliminare qualsiasi perdita in
corrispondenza del premistoppa.

3. Se si nota che il grilletto fatica a funzionare, ruotare il
premistoppa in senso antiorario con incrementi di 1/16 di giro
fino ad eliminare la resistenza.

4. Se non è possibile arrestare la perdita senza una resistenza
eccessiva sul grilletto, sostituire il premistoppa.

La nebulizzazione di materiali riscaldati richiede
l'installazione della protezione termica 54-7527. Per
installare la protezione termica (16):

1. Arrestare l'alimentazione elettrica alla pompa e scaricare la
pressione dalla pistola. Rimuovere la pistola dal tubo
flessibile.

2. Rimuovere le viti e la staffa (17) dalla parte inferiore della
pistola. Installare la protezione termica (16) e rimontare la
staffa e le viti.

6. Reinserire il gruppo ago (del punto 5) in posizione attraverso
la parte posteriore del gruppo corpo pistola. Serrare il dado

I-6

N. Part.

1 Ugello a elica 7500 psi, vedere tabella
2 1108-75B
3A 54-7511-K Kit dado diffusore 1
3B 54-7537-K
4 54-2096-K5 Rondella (kit di 5)
5 54-7518-K
6 54-7523-K
7 72-792 Adattatore d'ingresso

9 20-5865-K3 Vite di regolazione (kit di 3)
10 54-7534-K
11 54-7512 Gruppo ago
12 54-2949 Premistoppa
14 54-7508 Molla
15 54-7530-K
16 54-7527 Protezione termica (accessorio)
17 54-7510-K
18 54-7519-K

esclusivamente 0811-7500-1.
0811-7500-2

N. comp.

Protezione dell'ugello a elica 7500 psi

Kit dado diffusore

Kit gruppo tubo per liquidi
Kit testa pistola

Kit grilletto

Kit cappello posteriore

Kit staffa
Fermo tubo

, 0811-7500-3

Descrizione

0811-7500-1, 0811-7500-2
0811-7500-3

Quantità

1
1

1
1
1
1
1
1
1
1
1
1
1

1
1

I-7

UGELLO DI SPRUZZO BINKS

TABELLA DI SELEZIONE

NUMERO COMPONENTE 9-XXX-75 (ugelli regolati per l’uso a 7500 psi)

Tutti gli ugelli indicati di seguito sono dotati di un’impugnatura di colore grigio

Dim.

orifizio

Profilo

spruzzo

.007"
.009"
.011"
.013"
.015"
.017"

211 311 411 511 611
213 313 413 513 613 713
215 315 415 515 615 715
217 317 417 517 617 717

.019"
.021"
.023"
.025"
.027"
.031"
.035"

I modelli di pistola a spruzzo elencati nella seguente dichiarazione di conformità possono essere utilizzati in atmosfere potenzialmente esplosive
SOLO se sono state rispettate le condizioni speciali per l’installazione e l’utilizzo sicuro come illustrato in questo manuale utente (Scheda
componenti). Questi modelli sono conformi alle normative ATEX 94/9/CE, relative al livello di protezione: II 2 G X: per l’uso nelle zone 1 e 2.

4”

Profilo

spruzzo

6”

Profilo

spruzzo

8”

307
309 409 509

419 519 619
421 521 621

435 635

Profilo

spruzzo

10”

523 623
525 625

Profilo

spruzzo

12”

627
631

Profilo

spruzzo

14”

ACCESSORI BINKS

NUMERO

ORDINE

72-2332
72-2333
72-2340
72-2341
54-1836
54-1835
52-5208
52-5209
72-2339

DESCRIZIONE

Adattatore girevole 1/4” M x 1/4” F

Adattatore girevole 3/8” M x 1/4” F

Adattatore girevole con filtro d’ingresso (maglia 60)

Adattatore girevole con filtro d’ingresso (maglia 100)

Filtro maglia 60

Filtro maglia 100

Estensione ugello Airless 36”

Estensione ugello Airless 60”

Blocco “Y” alta pressione (max. 7250 psi)

TUBO ALTA PRESSIONE BINKS

NUMERO

ORDINE

71-4870

71-4840
71-4841
71-4860
71-4861

DESCRIZIONE

Tubo flessibile 1/4” F x 3/8” M, 3 piedi, pressione
d’esercizio 10.000 psi

Tubo 1/4” x 25 piedi, pressione d’esercizio 10.000 psi

Tubo 1/4” x 50 piedi, pressione d’esercizio 10.000 psi

Tubo 3/8” x 25 piedi, pressione d’esercizio 8.000 psi

Tubo 3/8” x 50 piedi, pressione d’esercizio 8.000 psi

Dichiarazione di conformità CE

Fabbricato da: Binks Tipo/Serie: Pistole a spruzzo manuali Modello: 0811-7500-1, 0811-7500-2,

195 Internationale Blvd. 0811-7500-3
Glendale Heights, IL 60139

L’attrezzatura cui il presente documento fa riferimento è conforme alle seguenti norme o altri documenti normativi:

EN ISO 12100-1&2:2003 and BS EN 1953:1999 e pertanto è conforme ai requisiti di protezione sanciti dalla Direttiva del
consiglio 2006/42/CE relativa alla Direttiva sulla sicurezza dei macchinari e a;

EN 13463-1:2001, Direttiva del consiglio 94/9/CE relativa a livello di protezione II 2 G X per Attrezzature e sistemi di protezione
nei luoghi con atmosfere potenzialmente esplosive.

Autorizzata da: ______________ Data: 15 luglio 2012

Pete Byrne, Binks

GARANZIA

Questo prodotto è coperto da Garanzia Limitata Binks della durata di 1 anno.

Servizio vendite e assistenza Binks internazionale: www.binks.com

Sede Nord America

Binks
195 Internationale Blvd.
Glendale Heights, IL 60139
630-237-5000
www.binks.com

Numero verde servizio clienti
e assistenza tecnica
800-992-4657

Numero verde fax
888-246-5732

4/13 ©2013 Binks Tutti i diritti riservati.

Vendite europee e Listing Service di Binks: www.finishingbrands.eu

Binks

Binks ha distributori autorizzati in tutto il mondo. Per assistenza tecnica o il distributore più vicino, vedi elenco qui sotto.

Finishing Brands (UK) Limited:

Ringwood Road, Bournemouth
Dorset BH11 9LH. UK
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]

www.finishingbrands.eu

Surfaces et Finitions:

163-171 Av. des Auréats
26014 Valence cedex. FR
Téléphone: [phone]
Télécopie: [phone]
General e-mail: [email protected]

4/13 ©2013 Binks Tutti i diritti riservati. Stampato in Messico.

Finishing Brands Germany GmbH:

Justus-von-Liebig-Straße 31
63128 Dietzenbach. DE
Tel: [phone]
Fax: [phone]
General e-mail: [email protected]
