Trådlös telefon
Modell: Big button 510
1
Page 2
2
Användarguide
BINATONE “Big Button 510”
■ Digital sladdlös Telefon
■ Extra stora knappar och display
Läs instruktionerna noga innan du använder denna utrustning!
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor kan Du kontakta oss
(se adresserna på baksidan).
Viktigt — Nödsamtal
■ Big button system 510 är inte avsedd för att ringa nödsamtal vid
strömavbrott.
■ Alternativa sätt bör ordnas för att kunna ringa larmcentralen .
(Detta betyder att du bör ha en telefon som inte behöver
elförsörjning så att du kan ringa samtal under ett strömavbrott.)
Page 3
Uppackning av ditt Big button system 510
I lådan finns:
■ Den sladdlösa handenheten.
■ Basenheten.
■ Tre laddningsbara batterier och ett batterilock till handenheten.
■ En telefonsladd med tillhörande telefonpropp till basenheten.
■ En nätadapter till basenheten.
Förvara förpackningsmaterialet på en säker plats ifall du behöver
transportera enheten vid senare tillfälle. Behåll inköpkvittot som är ditt
garantibevis.
Innan du kan använda handenheten för att ringa samtal behöver du
sätta i och ladda batterierna.
3
Page 4
4
Översikt
1
6
2
3
4
7
8
9
10
5
1. UPP- och NER-knappar
TRYCK under ett samtal för att justera volymen i öronsnäckan.
Tryck för att skrolla längs listan med lagrade nummer eller
nummerpresentatörens lista.
2. RING W /OK-knappen
Tryck för att påbörja eller svara på ett samtal. Tryck medan du
programmerar för att bekräfta ditt val.
3. PROG-knappen
Tryck för att börja programmering.
Tryck under samtal för att göra en anteckning om ett nummer i
anteckningsboken.
11
Page 5
4. (Last Number Redial)/CDS/ PAUS-knappen
Tryck EN GÅNG för att göra en återuppringning till ett av de fem
senaste nummer du har ringt. Tryck TVÅ GÅNGER för att se en lista
över nummerpresentation .
Tryck för att göra pauser när du använder telefonen till en PBX.
5. /INT (Intern)-knappen
Tryck för att göra ett internsamtal (om du har mer än en handenhet).
6. LÄGG PÅ
Tryck för att lägga på i slutet av ett samtal. Tryck och håll kvar i 1
sekund för att låsa knappsatsen. Tryck och håll kvar i 3 sekunder för
att aktivera och stänga av handenheten.
När du ringer och programmerar, tryck KORT för att radera siffror från
displayen; eller tryck och HÅLL INNE för att rensa displayen.
7. R (Recall)-knappen
Du kan behöva detta under ett samtal om din Big Button system 510
är ansluten till en PBX.
8. TELEFONBOK
Tryck för att lagra nummer i telefonboken och för att ringa samtal till
lagrade nummer.
9. UPPTAGEN-lampa
Detta tänds när du är kopplad till telefonlinjen.
10. SÖK HANDENHET-knappen
Tryck för att få alla handenheter att ringa, (praktiskt om du har glömt
var du har lagt en handenhet).
11. SCROLL (
När ett långt nummer (mer än 16 siffror) visas på displayen, tryck på
dessa för att skrolla längs numren.
■ Om displayen är blank
Kontrollera att batterierna är laddade, tryck sedan på knappen
för att slå på handenheten.
/ C (Cancel)-knappen
-knappen
# )-knapparna
5
Page 6
6
Symboler på displayen
Handenhetens
nummer
(1 om du har ett enkelt
system, 1, 2 or 3 om du
har ett system med två
eller tre handenheter).
Symbolernas betydelse
Signalnivå
Detta visar signalstyrkan mellan handenheten och basenheten. Detta blinkar
när handenheten försöker att etablera en radiolänk till basenheten. Om denna
symbol blinkar under ett samtal, ytta dig närmare basenheten.
Nytt samtal
Detta dyker upp när du har missat inkommande samtal (även om du inte
använder nummerpresentatör).
Internsamtal
Detta blinkar medan din handenhet ringer för ett internsamtal och lyser
kontinuerligt när samtalet kopplas.
Telefonbok
Detta visas när du lagrar nummer i telefonboken, och när du ringer till nummer i
telefonboken.
Indirekt nätverk
Detta visas när telefonen ringer upp ett icke-lokalt nummer genom en alternativ
nätverksleverantör.
Återuppringning
Detta visas när du använder en återuppringning av senast slagna samtal.
Nummerpresentation
Detta visas när du öppnar, eller ringer ifrån, nummerpresentationslistan. Detta
visas när knappsatsen är låst, eller när du försöker ringa till ett spärrat nummer.
Knapplåsning
Denna visas när tangentterna är låsta eller när samtalspärre har slagits på.
Nivå för batteriladdning
När denna visar ”nästan tom” ( ), lägg handenheten på basenheten eller på
laddaren snarast för att ladda batterierna. När batterierna håller på att laddas
blinkar denna symbol.
Längden på varje samtal visas på displayen
från 20 sekunder efter att du kopplat upp ett
samtal, till 5 sekunder efter att du har avslutat
ett samtal.
Tiden visas om du har ställt
in handenhetens klocka.
Basenhetens nummer
(1, ifall du inte har
registrerat din handenhet
till mer än en basenhet).
Page 7
Innehållsförteckning
Läs detta först 9
Välja en plats för basenheten och
laddaren 9
Radiosignaler mellan
handenheten och basenheten 9
Anslutning till elnätet 9
Batterisäkerhet 9
Innan du börjar 10
Elsäkerhet 10
Störningar 10
Varning ”Utanför räckvidden” 10
Installation och montering 11
Byte av system 13
Slå på och stänga av 14
Slå på och stänga av handenheten 14
Knapplås 14
Telefonboken (ringa från
telefonboken) 17
Lagra ett nummer 17
Ringa från minnet 17
Kombinerade nummer 18
Ändra ett lagrat nummer 18
Radera ett lagrat nummer 18
Använda anteckningsboken 19
Lagra senast slagna nummer (LNR)
i minnet 19
Nummerpresentatör 20
Titta på nummer i
nummerpresentatören 20
Ringa nummer i
nummerpresentatören 21
Radera nummer i
nummerpresentatören 21
Lagra nummer från
nummerpresentatören i
telefonboken 21
Ringa och besvara samtal 15
Ringa samtal 15
Besvara samtal 15
Avsluta samtal 15
Högtalarens volym 15
Återuppringning av senast slagna
nummer (LNR) 16
Använda ett system med flera
handenheter 22
Ringa internsamtal 22
Besvara internsamtal 23
Avsluta internsamtal 23
Vidarekoppla samtal 23
Växla mellan två samtal 24
7
Page 8
8
Arrangera ett treparts
konferenssamtal 24
Signal för nytt samtal 25
Söka alla handenheter från
basenheten 25
Registrera en ny handenhet vid
din basenhet 26
Avregistrera en handenhet 27
Välja basenhet 27
Registrera en basenhet av annan
modell 28
Anpassa din handenhet 29
Allmänt 29
Autosvar 29
Ringstyrka och melodi 30
Knappljud 30
Direkt uppringning 31
Rensa alla minnen 32
Återställa handenheten 32
Anpassa din basenhet 33
Allmänt 33
Larmnummer 33
Ringstyrka och melodi 34
Samtalsspärr 34
Datum och tid 36
Rensa alla nummerpresentatörens
minnen 37
Återställa basenheten 37
Indirekt nät 38
Ställa in åtkomstkod för nät 38
Ställa in ”lokala” prefix 39
Slå på och stänga av indirekt nät 39
Felsökning 40
Rengöring och vård 45
Garanti och service 46
Konformitetsförklaring 47
Tekniska specifikationer 48
Index 49
Page 9
Läs detta först
Välj en plats till basenheten och laddaren
Basenheten ska placeras på en vågrät yta, på en plats där:
■ Nätadaptern når ett lättillgänglig vägguttag.
■ Basenhetens telefonsladd når ett telefonuttag.
■ Den inte är i närheten av en annan trådlös telefon, det kan orsaka
störningar.
■ Den inte är i närheten av ett diskbänk, badkar eller dusch, eller någon
annanstans där den riskerar att bli utsatt för väta.
■ Den inte är i närheten av annan elektrisk utrustning— kylskåp,
diskmaskin, mikrovågsugnar, lysrör, TV-apparater m fl.
Radiosignaler mellan handenhet och basenhet
För att använda er handenhet och basenhet tillsammans, måste du kunna
upprätta en radiosignal mellan dem. Var medveten om att:
■ Stora metallföremål— som kylskåp, en spegel eller ett arkivskåp—
mellan handenheten och basenheten kan blockera radiosignalen.
■ Andra solida strukturer, som väggar kan reducera signalens styrka.
Anslutning till elnätet
VIKTIGT
Basenheten till Big Button 510 får endast användas tillsammans med
medföljande nätadapter. Användandet av en annan nätadapter strider
mot EN60950, och förverkar de godkännande apparaten har fått.
Batterisäkerhet
Använd endast uppladdningsbara batterier i handenheten. Använd
ALDRIG icke-uppladdningsbara batterier — de kan gå sönder och orsaka
skada.
9
Page 10
10
Innan du börjar
Elsäkerhet
■ Basenheten eller handenheten FÅR INTE utsättas för väta. Elektrisk
utrustning kan orsaka allvarlig skada om den används när du är våt
eller står i vatten.
■ Om basenheten hamnar i vatten, försök INTE plocka upp den innan du
har kopplat ur nätadaptern från vägguttaget och telefonsladden ur
telefonjacket. Dra sedan upp basenheten i de urkopplade sladdarna.
■ Använd ALDRIG Big Button 510 utomhus under ett åskväder —
koppla ur basenheten från telefonjacket och vägguttaget när det är
storm i ert område. Skador som orsakas av blixtnedslag täcks inte av
garantin.
Störningar
■ Om ljudkvaliteten försämras när du rör dig under ett samtal
orsakas detta förmodligen av störningar mellan handenheten och
basenheten, kanske beror det på att du befinner dig för nära en annan
telefon eller annan elektrisk utrustning.
■ Flytta dig till en annan plats för att undvika störningar. Om du inte
röra dig kan ditt samtal avbrytas.
Radiostörningar i omgivningen kan ibland orsaka ett kort avbrott
i radiosignalen mellan handenheten och basenheten under ett
!
samtal. Handenhetens display kommer att blinka till medan den
automatiskt återupprättar radiosignalen.
Varning ”Utanför räckvidd”
Om du hör en varningston under samtal, och/eller ljudet i högtalaren blir
svagt eller förvrängt så kanske du rör dig utanför basenhetens räckvidd.
Flytta dig närmare basenheten inom 20 sekunder, tills tonen upphör.
Annars kan ditt samtal komma att brytas.
Page 11

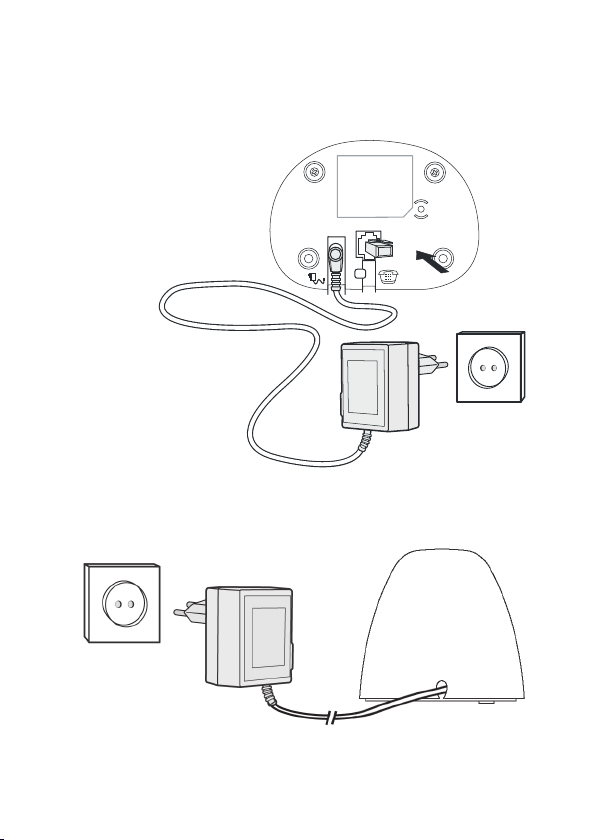

Installation
1. Välj en lämplig plats för
basenheten, se sid 9.
2. Anslut nätadapterns
propp och den
medföljande telesladden till undersidan
på basenheten.
3. Anslut nätadaptern till
ett vägguttag.
4. Om du har en eller flera extra handenheter med laddstation,
anslut laddstationen till ett vägguttag med nätadaptern.
11
Page 12
12

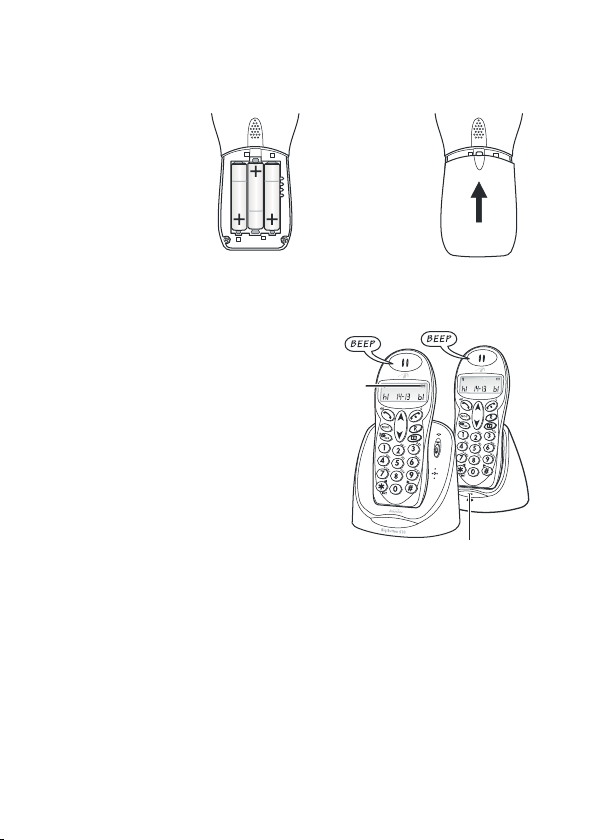

5. Installera de uppladdningsbara batterierna handenheten
A. Sätt i de tre bat-
B. Sätt på batteri-
terierna som på bilden och se till att
plus- och minuspolerna stämmer
med markeringarna i telefonens
batterihållare.
6. Ladda batterierna i 15 timmar
Batteriindikatorn ska öka med en
gradering varje halvtimme när du
laddar ett tomt batteri. Om du anser
att symbolen inte visar den korrekta
laddningsnivån kan du ta ur och sätta
i batterierna igen.
Innan du använder handenheten för
första gången är det viktigt att ladda
batterierna fulla.
Handenheten ”piper” när den är kor
-
rekt placerad i laddningshållaren.
Lämna handenheten på laddaren i
15 timmar.
7. Anslut basenheten till telefonjacket
Sätt i telefonsladden i telefonen och
telefonproppen i uttaget som på
bilden.
hållarens lock,
skjut det på plats
och tryck till för
att se till att den
sitter säkert.
Batteriindikatorn blinkar
Laddningslampan
tänds
Page 13
Byte av system (FSK och DTMF)
W
$
VIKTIGT!
För att telefonens nummerpresentatör och ringfunktion ska fungera
korrekt, ställ in rätt system.
Vid användning i Sverige och Finland behöver telefonen ställas in för DTMF.
Vid användning i Norge behöver telefonen ställas in för
PROG
1
Tryck på knappen PROG och sedan 2 7.
72
2
Tryck på knapparna eller för att ställa in:
1 för FSK.
2 för DTMF.
3
Tryck på knappen RING/OK.
FSK.
13
Page 14
14
Slå på och stänga av
Att slå på och stänga av handenheten
Stänga av handenheten och spara batterier:
Tryck LÄGG PÅ/C -knappen och håll inne i 3 sekunder
För att slå på handenheten igen:
Tryck kort på LÄGG PÅ/C -knappen.
tills displayen slocknar.
Knapplås
Att låsa knapparna:
Tryck på LÄGG PÅ/C -knappen och håll inne 1 sekund tills
Att låsa upp knapparna:
Tryck på LÄGG PÅ/C knappen och håll inne 1 sekund tills
Du kan även helt enkelt sätt tillbaka handenheten på
OBS!
■ När handenheten är avstängd kan man inte ringa samtal från den,
inte ens nödsamtal.
■ När handenheten är avstängd kommer den inte ringa för
inkommande samtal, men basenheten kommer fortfarande att ringa.
För att svara på ett samtal när handenheten är avstängd ska du slå på
den igen. Kom ihåg att det kan ta några sekunder för handenheten att
upprätta en radiosignal med basenheten.
■ När du inte behöver använda handenheten (till exempel under natten
eller när du går ut), ställ tillbaka den på basenheten eller laddaren för
att hålla batterierna laddade.
nyckelsymbolen och några bindesstreck dyker upp på
displayen.
nyckelsymbolen försvinner från displayen.
basenheten eller laddaren.
Page 15
Ringa och svara på samtal
För att ringa samtal
1
Knappa in telefonnumret.
Om du gör ett misstag, tryck LÄGG PÅ/C -knappen.
för att avlägsna siffrorna en och en från displayen .
2
Tryck på RING/OK -knappen (Du kan knappa in numret
För att besvara samtal
efter att du tryckt på RING/OK -knappen för att få
kopplingston om du vill, men du kommer inte att kunna
korrigera misstag om du gör på det sättet.)
När det kommer ett inkommande samtal: CALL (samtal) eller
■ Tryck på valfri knapp för att svara på samtalet.
telefonnumret (Om du har nummerpresentation) blinkar på
displayen; och basenheten och handenheten ringer.
Att avsluta ett samtal
Tryck LÄGG PÅ/C-knappen så att
UPPTAGEN-ljuset på basenheten slocknar.
Eller stä
ll helt enkelt tillbaka handenheten på basenheten
eller laddaren.
Högtalarvolym
Att justera volymen i högtalaren under ett samtal:
Tryck eller -knappen.
Det finns tre volymnivåer som visas med en graderingsskala
på höger sida av displayen. Efter att du har avslutat ditt
samtal så behåller högtalarvolymen den inställda nivån.
15
Page 16
16
Ringa och svara på samtal
Återuppringning av senast slagna nummer (LNR)
Att göra en återuppringning till senaste slagna nummer
1
Tryck Redial/CDS-knappen.
2
Tryck RING/OK-knappen.
Att göra en återuppringning till av de fem senaste slagna
1
Tryck på Redial/CDS-knappen.
2
Om det behövs tryck på eller -knappen tills numret
3
Tryck på RING/OK-knappen.
Att ta bort ett nummer från minnet med senaste slagna
1
Tryck på Redial/CDS-knappen, sedan eller -knappen
2
Tryck på och håll inne LÄGG PÅ/C -knappen tills du hör en
OBS!
■ Endast nummer som har slagits manuellt kommer att lagras i
LNR-minnet; inte nummer du har slagit från minnet eller från
nummerpresentatörens lista.
■ Nummer som du har slagit mer än en gång kommer att lagras endast
en gång.
■ Varje gång du knappar in ett nummer, rensas det äldsta numret i LNRminnet; så du behöver inte ta bort nummer manuellt om du inte vill.
(upp till 24 siffror):
numren:
du vill ha visas.
nummer (LNR):
tills numret du vill ta bort visas.
signal; ELLER tryck på och håll inne LÄGG PÅ/C -knappen i
5 sekunder för att ta bort alla fem LNR-minnen.
Page 17
Ringa från telefonboken
Du kan lagra upp till 20 telefonnummer i telefonboken. Varje nummer kan
innehålla upp till 24 siffror. De 20 minnesplatserna numreras 01 till 20.
Att lagra ett nummer
1
Knappa in telefonnumret.
2
Tryck på och håll ned TELEFONBOK-knappen i minst en
Telefonnumret dyker upp på displayen med den första
För att lagra på en annan plats, använd
3
Tryck på RING/OK-knappen för att bekräfta.
Att ringa från telefonboken
1
Tryck kort på TELEFONBOK-knappen.
Två bindesstreck blinkar på vänster sida av displayen.
2
Tryck antingen eller -knappen för att hitta numret
3
Tryck på RING/OK-knappen.
Om du knappar in fel siffra, tryck på LÄGG PÅ/C-knappen
för att ta bort en siffra i taget från displayen.
sekund.
lediga minnesplatsen till vänster om det.
eller -knappen
för att välja till den plats som önskas.
du söker; eller knappa in ett tvåsiffrigt nummer för
minnesplatsen (01 to 20) genom att använda de
numrerade knapparna.
17
Page 18
18
Kombinerade nummer
W
$
Du kan lagra en del av ett nummer (till exempel riktnumret för
långdistanssamtal) i telefonboken och använda vilken kombination som
helst av ringa genom telefonboken eller manuell inmatning för att ringa
ett samtal.
Att ändra ett lagrat nummer
PROG
1
Tryck på PROG-knappen.
2
Tryck på TELEFONBOK-knappen.
3
Tryck på eller -knappen tills numret du vill ändra
4
Tryck på LÄGG PÅ/C-knappen för att ta bort numren ett i
5
Tryck på RING/OK-knappen
visas.
sänder; knappa sedan in de nya siffrorna.
Att ta bort ett lagrat nummer
1
Tryck på TELEFONBOK-knappen.
2
Tryck på eller -knappen tills numret du vill ta bort
3
Tryck på och håll inne LÄGG PÅ/C-knappen tills du hör en
visas.
signal och numret försvinner från displayen; ELLER tryck
på och håll inne LÄGG PÅ/C-knappen i fem sekunder 5 för
att ta bort alla 20 minnen
Page 19
Ringa från telefonboken
W
$
Använda anteckningsboken
Du kan lagra ett nummer i telefonboken medan du är
1
Tryck på PROG-knappen.
2
Tryck på TELEFONBOK-knappen.
3
Tryck på eller -knappen för att hitta en ledig
4
Knappa in telefonnumret du vill lagra.
5
Tryck på RING/OK-knappen för att bekräfta.
OBS: Om du vill avsluta anteckningsboken utan att lagra ett
Att lagra ett LNR-nummer i telefonboken
Du kan överföra ett nummer från minnet för senast slagna
1
Tryck på Redial/CDS-knappen.
2
Tryck på eller -knappen om nödvändigt tills numret
3
Tryck på och håll inne TELEFONBOK-knappen i en sekund
Displayen visar en ledig minnesplats. Du kan trycka på
upptagen i ett samtal.
PROG
minnesplats; ELLER knappa in ett platsnummer i minnet
genom att använda de numrerade knapparna.
nummer, Tryck på
nummer (LNR) till en mer permanent minnesplats.
du söker visas.
eller -knappen för att välja en annan ledig plats om du
önskar (endast lediga platser visas).
LÄGG PÅ/C-knappen i en sekund.
4
Tryck på RING/OK-knappen för att lagra numret.
19
Page 20
20
Nummerpresentatör
Om du abonerar på denna tjänst hos din telefonleverantör så kan du se
telefonnumret för dem som ringer upp på displayen innan du svarar. Om
en person som ringer har dolt nummer, eller om de ringer från ett nätverk
som inte skickar numret så kommer inget nummer att visas på displayen
när telefonen ringer.
Big Button 510 kommer att lagra numret på de senaste 10 personerna
som har ringt (vare sig om du svarade på samtalet eller inte) så att du kan
ringa tillbaka senare. När alla 10 nummerpresentatörens minnen är fyllda
så kommer nästa inkommande nummer att skriva över det äldsta numret.
Om numret undanhölls eller inte fanns tillgängligt så kommer ingen
uppgift att lagras.
Om du har en Nytt samtal så visas symbolen
Kontrollera inkommet samtal
1
Tryck på Redial/CDS -knappen TVÅ GÅNGER.
Det senaste samtalets nummer visas på displayen.
2
Tryck på STJÄRNA (*)-knappen för att växla mellan
Om numret hade mer än 13 siffror så kommer du att se de
3
Tryck på eller -knappen för att skrolla igenom
När du har kontrollerat alla uppgifter försvinner
numren och för att få uppgift om tid/datum för samtalet.
första 13 siffrorna av numret när du trycker på
en gång. Tryck på den igen för att se tid/datum.
uppgifterna.
CID
-symbolen från displayen.
på displayen.
-knappen
*
Page 21
Nummerpresentatör
Att ringa upp ett inkommet samtal
För att ringa tillbaka till någon som har ringt dig:
1
Tryck på Redial/CDS -knappen TVÅ GÅNGER för att se
2
Bläddra med piltangenterna för att välja vilket nummer i
3
Tryck på RING/OK-knappen för att ringa upp numret.
senaste samtalets nummer.
listan du vill ringa.
Att ta bort nummerpresentatörens minnen
Att ta bort nummerpresentatörens minnen:
1
Tryck på Redial/CDS -knappen TVÅ GÅNGER för att visa
2
Tryck på och håll inne LÄGG PÅ/C -knappen tills du hör en
numret.
signal; ELLER tryck på och håll inne LÄGG PÅ/C -knappen i
5 sekunder för att rensa alla 10 minnen.
Lagra ett av nummerpresentatörens nummer i
telefonboken
Flytta en uppgift i nummerpresentatören till en mer
permanent plats:
1
Tryck på Redial/CDS -knappen TVÅ GÅNGER.
Det senaste samtalets nummer visas på displayen.
2
Tryck på och håll inne TELEFONBOK-knappen i en sekund.
Displayen visar den första lediga minnesplatsen. Du kan
3
Tryck på RING/OK-knappen för att lagra ett nummer.
trycka på eller -knappen för att välja en annan plats om
du önskar (endast lediga platser visas).
21
Page 22
22
Använda ett system med flera handenheter
Du kan registrera ytterligare handenheter till ditt Big Button 510-system.
Sammanlagt upp till 6 handenheter per basenhet. Med två eller flera
registrerade handenheter kan du:
■ Ringa internsamtal från en handenhet till en annan.
■ Vidarekoppla ett samtal utifrån från en handenhet till en annan.
■ Växla mellan ett externt samtal utifrån och ett internsamtal.
■ Arrangera ett treparts konferenssamtal.
Varje handenhets nummer (h1 till h6) visas på dess display.
Endast en handenhet kan kopplas till den externa linjen på en
och samma gång. Om du försöker att ringa ett samtal medan en
!
handenhet redan är uppkopplad på linjen så kommer du att höra
en upptagetton.
Några av instruktionerna i den här sektionen anger att du ska
trycka på knappen ”i en sekund”. Det betyder att du ska trycka på
!
knappen och hålla den nere en stund tills displayen ändras, tills du
hör en signal eller kopplas till ett annat samtal.
Att göra ett internsamtal
1
Tryck på */INT -knappen en sekund.
INT dyker upp i handenhetens display, med numren på alla
2
Knappa in ett handenhetsnummer; ELLER tryck 9 för att
De andra handenheterna ringer, och INT-symbolen blinkar
registrerade handenheter.
ringa alla andra registrerade handenheter.
eller
på displayen. När de andra handenhetsanvändarna svarar så
9
blir du kopplad.
Page 23
Använda ett system med flera handenheter
Att besvara ett internsamtal
Ringsignalen för internsamtal är annorlunda jämfört med externa samtal.
När någon ringer ett internsamtal till visas INT på din handenhets display
med numret på den handenhet som ringer till dig.
■ Tryck på valfri knapp för att svara på samtalet.
Avsluta ett internsamtal
Tryck på LÄGG PÅ/C -knappen.
Eller placera helt enkelt handenheten på basenheten eller
laddaren.
Vidarekoppla ett samtal
När du har ringt externt, eller har svarat på ett samtal
1
Tryck på */INT -knappen i en sekund och knappa sedan
Det externa samtalet ut får vänta och den andra
Om den andra användaren inte svarar kan du gå tillbaka till
2
Tryck på LÄGG PÅ/C-knappen för att avsluta och
Du kan trycka på
utifrån, och ska vidarekoppla det till en annan handenhet:
in numret på handenheten.
handenheten ringer. När den andra handenhetsanvändaren
svarar kan du tala med honom/henne.
det externa samtalet genom att
/INT-knappen igen.
*
vidarekoppla ett samtal .
det externa samtalet innan de andra handenheterna svarar
på ditt internsamtal. Om användaren inte har svarat efter 30
sekunder så går det externa samtalet tillbaka till dig och din
handenhet kommer att ringa.
LÄGG PÅ/C-knappen för att vidarekoppla
trycka på och hålla inne
23
Page 24
24
Använda ett system med flera handenheter
Växla mellan två samtal
När du på en och samma gång för ett externt och ett
Tryck på */INT-knappen i en sekund för att tala växelvis
Du kan
Om du trycker på
internsamtal kan du växla från det ena till det andra på
följande vis:
medan det andra samtalet väntar.
vidarekoppla det externa samtalet till den andra
handenheten genom att trycka på by LÄGG PÅ/C-knappen
medan du är kopplad till internsamtalet.
LÄGG PÅ/C-knappen medan du är
kopplad till det externa samtalet kommer du att koppla
bort det.
Arrangera ett treparts konferenssamtal
När du på en och samma gång har både ett extern- och
Tryck på # (FYRKANT)-knappen i en sekund.
För att utesluta den andra handenhetsanvändaren från
Tryck på # (FYRKANT)-knappen i en sekund.
Du förblir kopplad till det externa samtalet. Om den andra
ELLER, för att utträda ur konferenssamtalen och lämna den
Tryck på LÄGG PÅ/C-knappen.
internsamtal pågående kan du arrangera ett treparts
telefon på följande vis:
konferenssamtalet:
användaren inte har lagt på kan du koppla tillbaka honom/
henne till konferensen genom att trycka på
knappen igen.
andra användaren kopplad till det externa samtalet:
# (FYRKANT)-
Page 25
Använda ett system med flera handenheter
Signal för inkommande samtal
När du talar i ett internsamtal och ett externt samtal ringer
Att svara på ett externt samtal och avsluta ett internsamtal:
Tryck kort på R-knappen.
ELLER, för att svara på det externa samtalet och låta
Tryck på */INT -knappen i en sekund.
så kommer du att höra tonen för inkommet samtal som
informerar om att någon ringer dig.
internsamtalet vänta (så att du senare kan använda
samtalsväxling, konferenssamtal eller vidarekoppling):
Söka handenheterna från basenheten
För att få alla handenheter att ringa (det här är användbart
Tryck på SÖK HANDENHET-knappen på basenheten.
Handenheterna ringer i upp till 30 sekunder. För att stänga
Tryck på SÖK HANDENHET-knappen igen
ELLER tryck på valfri knapp på en handenhet
om du har glömt var du har lagt en handenhet):
av ringsignalen innan dess:
25
Page 26
26
Använda ett system med flera handenheter
W
$
Registrera en ny handenhet till din basenhet
Handenheten som levereras till din basenhet behöver inte registreras,
utan endast nytillkomna handenheter som du har köpt separat.
Varje handenhet kan registreras till
1 till 4.
1
Tryck på och håll inne SÖK HANDENHET-knappen på
Du har nu 30 sekunder på dig att registrera handenheten.
2
Tryck på PROG-knappen på handenheten och knappa
1 6
Om detta är den första basenhet du registrerar vid är dess
3
Knappa in 0000 (basenhetens PIN-kod).
0 0 0 0
4
Tryck på RING/OK-knappen.
Displayen visar de handenhetsnummer som fortfarande
5
(valfritt) Knappa in en handenhets nummer.
Om du inte knappar in ett nummer vid detta tillfälle så
Handenheten piper för att bekräfta registrering.
basenheten tills du hör registreringssignalen (utdragna
”pip”).
PROG
sedan in 16 följt av basenhetens nummer .
1.
nummer
finns lediga på basenheten.
kommer handenheten att registreras med första lägsta
lediga nummer.
upp till fyra basenheter, numrerade
Page 27
Använda ett system med flera handenheter
W
$
W
$
Avregistrera en handenhet
Du kan behöva göra detta för att ersätta en icke-fungerande
1
Tryck på PROG -knappen och sedan 2 6.
Displayen visar numren på alla handenheter som finns
2 6
2
Knappa in numret på handenheten som ska avregistreras
Displayen blinkar och handenheten avregistreras
handenhet.
PROG
registrerade vid basenheten.
Välja en basenhet
Om din handenhet är registrerad vid mer än en basenhet
1
Tryck på PROG-knappen och sedan 1 7.
så kommer den automatiskt att välja den som den kan
etablera den bästa radiosignalen med (vanligtvis den
närmaste). Eller så kan du välja en basenhet manuellt. Du
behöver inte denna funktion om du bara har en basenhet.
PROG
1 7
2
Använd eller - knapparna för att välja en basenhet.
Basenheter är numrerade från 1 till 4. Om du väljer 0 så
3 Tryck på RING/OK-knappen för att bekräfta.
kommer din handenhet att automatiskt välja den basenhet
som ger den starkaste länken.
27
Page 28
28
Använda ett system med flera handenheter
Registrera till basenhet av annat märke
Din Big Button 510 kan registreras till samtliga GAP-kompatibla
basenheter; eller så kan du registrera andra GAP-kompatibla handenheter
till din Big Button 510 basenhet.
Men vi kan inte garantera att alla funktioner eller displaymeddelanden
kommer att finnas tillgängliga vid användande av en annan tillverkares
utrustning.
1
Följ instruktionerna i basenhetens användarguide för att
försätta basenheten i registreringsläge.
2
Följ instruktionerna i handenhetens Användarguide för att
registrera handenheten.
Om du behöver knappa in en PIN-kod till basenheten så
titta i basenhetens användarguide.
Page 29
Anpassa din handenhet
W
$
Allmänt
Du kan anpassa inställningarna i din Big Button 510 handenhet genom
att använda menyn som visas på handenhetens display.
OBS:
■ Om du inte trycker på någon knapp under cirka 25 sekunder så
kommer handenhetens att automatiskt backa ur menyn och
displayen kommer att återgå till vänteläge.
■ När du bekräftar en inställning som du har gjort så kommer du att
höra en bekräftelseton. Om du gör ett misstag så kommer du att höra
en varningston.
■ I slutet av varje steg av åtgärder kan du återställa handenheten i
vänteläge genom att antingen:
– Placera handenheten på basenheten .
– Trycka på och hålla inne
Autosvar
När det ringer så kan du trycka på valfri knapp för att svara. Eller så kan
du ställa in autosvar — så om en handenhet finns på plats på basenheten
behöver du bara lyfta på den för att svara på samtalet utan att behöva
trycka på någon knapp.
PROG
1
Tryck på PROG-knappen och sedan 1 5.
LÄGG PÅ/C-knappen.
1 5
2
Använd eller -knappen för inställning av:
0 för autosvar: av
1 för autosvar: på
3
Tryck på RING/OK-knappen för att bekräfta.
29
Page 30
30
Anpassa din handenhet
W
$
W
$
W
$
Ringstyrka och melodi
Handenheten har åtta volymnivåer för ringstyrka, inklusive 0 för
avstängt läge och åtta melodier. När volymen är inställd på 0 så kommer
handenheten inte att ringa vid ett inkommande samtal, men displayen
kommer att visa samtalet eller telefonnumret.
Ändra volymen:
PROG
1
Tryck på PROG-knappen och sedan 1 1 1.
1
1 1
2
Använd eller -knappen för att ändra volymen.
3
Tryck på RING/OK-knappen för att bekräfta .
Ändra melodi:
PROG
1
Tryck på PROG -knappen och sedan 1 1 2.
2
1 1
2
Använd eller -knappen för att ändra melodin.
3
Tryck på RING/OK-knappen för att bekräfta.
Knappljud
När du trycker på en knapp på handenheten så kommer du att höra ett
”pip”. Du kan stänga av knappljuden om du önskar.
PROG
1
Tryck på PROG-knappen och sedan 1 1 3.
3
1 1
2
Använd eller -knapparna för inställning av:
0 för knappljud av
1 för knappljud på
3
Tryck på RING/OK-knappen för att bekräfta.
Page 31
Anpassa din handenhet
W
$
W
$
Direkt uppringning
När direkt uppringning är inkopplat kan du trycka på valfri knapp,
förutom PROG-knappen, för att handenheten automatiskt ska ringa ett
nummer som du har programmerat in. Denna funktion kallas ibland för
barnvaktens telefon.
När direkt uppringning är påkopplat är det inte möjligt att ringa
nödsamtal ifall du inte har inprogrammerat ett larmnummer som
!
112 som ett nummer för direkt uppringning. Kom ihåg att numret
du har programmerat kommer att ringas upp automatiskt när du
trycker på valfri knapp.
Innan du kan koppla på direkt uppringning måste du
1
Tryck på PROG-knappen och sedan 1 3.
programmera in telefonnumret.
PROG
1 3
2
Knappa in numret.
Du kan trycka på
3
Tryck på RING/OK-knappen för att bekräfta.
Koppla på och av Direktsamtal:
1
Tryck på PROG-knappen och sedan 1 2.
siffrorna en efter en; eller trycka på och hålla inne LÄGG PÅ/C-
knappen för att ta bort numret för direkt uppringning helt.
PROG
LÄGG PÅ/C -knappen för att rensa bort
1 2
2
Använd eller -knapparna för att ställa in:
0 för direkt uppringning av
1 för direkt uppringning på
3
Tryck RING/OK-knappen för att bekräfta.
Medan direkt uppringning är påkopplat visar displayen
och dirigerar numret för direkt uppringning. Du kan svara
på samtal som vanligt.
31
Page 32
32
Anpassa din handenhet
W
$
W
$
Rensa alla minnen
Detta är ett sätt att rensa alla lagrade minnen på en och samma gång från
de olika minnesplatserna och minnena för återuppringning av senast
slagna nummer. Om du har ställt in ett nummer för direkt uppringning så
kommer även det att rensas.
PROG
1
Tryck på PROG-knappen och sedan 1 9.
1 9
2
Tryck på RING/OK-knappen för att bekräfta.
OBS: Minnen för samtalsidentifikation rensas genom
återställande av basenhet.
Att återställa en handenhet
När du återställer handenheten till fabriksinställningen nedan:
■ Ringsignalvolym 7
■ Melodi 4
■ Knappljud på
■ Indirekt nät av
■ Autosvar av
■ Automatiskt val av basenhet (bästa anknytning)
PROG
1
Tryck på PROG-knappen och sedan 1 0.
1 0
2
Tryck på RING/OK-knappen för att bekräfta.
Page 33
Anpassa din basenhet
W
$
Allmänt
Du kan anpassa inställningarna på din Big Button 510 basenhet genom
att använda en meny som visas på handenhetens display.
OBS:
■ Om du inte trycker på en knapp under loppet av 25 sekunder så
kommer handenheten automatiskt att backa ur menyn och displayen
att försättas i vänteläge.
■ När du bekräftar en inställning som du har gjort så kommer du att
höra en bekräftelseton. Om du knappar fel så kommer du att höra en
varningston.
■ I slutet av varje steg av åtgärder kan du återställa handenheten i
vänteläge genom att antingen:
– placera handenheten på basenheten.
– trycka på och hålla inne LÄGG PÅ/C-knappen.
Larmnummer
Dessa två nummer kan ringas även när samtalsspärr är
1
Tryck på PROG-knappen och sedan 2 2 3 1
aktiverad.
PROG
2 2 3 1
2
Knappa in det första larmnumret.
3
Tryck på RING/OK-knappen för att bekräfta.
4
Tryck 2 3 2.
2 3 2
5
Knappa in det andra larmnumret.
6
Tryck på RING/OK-knappen för att bekräfta.
33
Page 34
34
Anpassa din handenhet
W
$
W
$
Volym för ringstyrka och melodi
Basenheten har 8 volymnivåer för ringsignalen inklusive 0 för av och åtta
melodier. Med volymen på 0, kommer basenheten inte att ringa vid ett
inkommande samtal.
Ändra volymen:
PROG
1
Tryck på PROG-knappen och sedan 2 1 1.
2 1 1
2
Använd eller -knappen för att ändra volym.
3
Tryck på RING/OK-knappen för att bekräfta.
För att ändra melodin:
1
Tryck på PROG-knappen och sedan 2 1 2.
PROG
2 1 2
2
Använd eller -knappen för att ändra melodin.
3
Tryck på RING/OK-knappen för att bekräfta.
Samtalsspärr
Du ställa in samtalsspärr för individuella handenheter som är registrerade
till din basenhet. Det finns två slags samtalsspärrar:
■ Du kan spärra samtal på upp till två specifika nummer som kan
vara samtalsprefix med upp till åtta siffror var. Med detta alternativ
behöver du programmera in numren först och sedan slå på och
stänga av samtalsspärren.
■ Du kan spärra vissa sorters samtal— inga externa samtal, eller inga
utlandssamtal.
När endera slaget av samtalsspärr är påslaget så kan du inte ringa ett
samtal och du kan se en nyckelsymbol i displayen.
Page 35
Anpassa din basenhet
W
$
W
$
Spärra samtal till specifika nummer
PROG
1
Tryck på PROG-knappen och sedan 2 2 2.
2 2 2
2
Knappa in handenhetens nummer (1 till 6).
3
Tryck på 1 1.
1 1
4
Knappa in det första spärrade numret.
5
Tryck RING/OK-knappen för att bekräfta.
6
Tryck på 2 2.
2 2
7
Knappa in handenhetens nummer (1 till 6).
8
Tryck på 1 2.
1 2
9
Knappa in det andra spärrade numret.
10
Tryck på RING/OK-knappen för att bekräfta
Slå PÅ och stänga AV spärrning av angivna nummer:
1
Tryck på PROG-knappen och sedan 2 2 2.
PROG
2 2 2
2
Knappa in handenhetens nummer (1 till 6).
3
Tryck på 0 och använd sedan eller -knappen för att
0
ställa in:
0 för samtalsspärr AV
1 för samtalsspärr PÅ
4
Tryck på RING/OK-knappen för att bekräfta.
35
Page 36
36
Att stänga av och på spärrning av angivna samtal
W
$
W
$
PROG
1
Tryck på PROG-knappen och sedan 2 2 1.
2 2 1
2
Knappa in handenhetens nummer (1 till 6).
3
Använd eller knappen för att ställa in:
0 inga externa samtal (endast internsamtal)
1 inga utlandssamtal
2 alla samtal tillåtna (samtalsspärr AV).
4
Tryck på RING/OK-knappen för att bekräfta.
Datum och tid
Du behöver ställa in datum och tid om de ska visas korrekt på
handenheternas displayer och lagras i samtalsminnena.
PROG
1
Tryck på PROG-knappen och sedan 2 3.
2 3
2
Knappa in datumet som ett sexsiffrigt nummer
…till exempel, 131002 för 13 Oktober 2002,
020303 for 2 Mars 2003.
3
Tryck på RING/OK-knappen för att bekräfta.
4
Knappa in tiden som ett fyrsiffrigt nummer
…till exempel, 0830 för 8:30 på förmiddagen, 14:06 för
2:06 på eftermiddagen.
Anpassa din basenhet
5
Tryck på RING/OK-knappen för att bekräfta.
6
Tryck sedan LÄGG PÅ / C knappen för att backa ur menyn.
Page 37
Anpassa din basenhet
W
$
W
$
Rensa alla samtalsminnen
Detta är ett sätt att rensa alla lagrade nummer från
1
Tryck på PROG -knappen och sedan 2 9.
samtalsminnena.
PROG
2 9
2
Tryck på RING/OK-knappen för att bekräfta.
Återställa basenheten
När du återställer basenheten återställer du alla inställningar till
fabriksinställningen enligt följande:
■ ringstyrka 7
■ melodi 4
■ knappljud på
■ samtalsspärr ingen
■ nummerpresentatörens minne tomt
■ koder för indirekt nät inga
PROG
1
Tryck på PROG-knappen och sedan 2 0.
2 0
2
Tryck på RING/OK-knappen för att bekräfta .
37
Page 38
38
Indirekt nät
W
$
Du kan använda den här egenskapen om du ringer några av dina samtal
genom ett annat nät än det som levererar ditt abonnemang. Genom att
använda indirekt åtkomst till ett alternativt nät så kan du spara pengar på
långdistanssamtal och utlandssamtal. När du abonnerar hos en leverantör
av alternativt nät kommer de att skicka en åtkomstkod för nät.
För att dirigera samtal till det alternativa nätet behöver du knappa in
åtkomstkoden varje gång du ringer ett samtal. Din Big Button 510 kan
göra detta automatisk när du antingen manuellt eller från minnet ringer
ett långdistanssamtal eller ett internationellt nummer (som börjar med 0).
För lokala samtal (nummer som inte börjar med 0), så kommer Big Button
510 inte att slå åtkomstkoden för nätet; så dessa samtal kommer att
dirigeras över ditt lokala nätverk. Du kan också ställa in
som börjar med 0 för vilka åtkomstkoden för nät inte kommer att slås.
Åtkomstkod för nätet och de ”lokala” prefixen är inställda på
och gäller för alla registrerade handenheter. Men du behöver stänga av
funktionen indirekt nät på de individuella handenheterna.
Ställa in åtkomstkod för nät
PROG
1
Tryck på PROG-knappen och sedan 2 4 0.
2 4
0
2
Knappa in åtkomstkod för nät (upp till sex siffror).
3
Tryck på RING/OK-knappen för att bekräfta.
”lokala” prefix
basenheten
Page 39
Indirekt nät
W
$
W
$
Ställa ytterligare ”lokala” prefix
PROG
1
Tryck på PROG-knappen och sedan 2 4 1.
2 4 1
2
Knappa in den det första prefixet (upp till 6 siffror).
3
Tryck på RING/OK-knappen för att bekräfta.
4
Tryck 4 2.
4 2
5
Knappa in det andra prefixet (upp till 6 siffror).
6
Tryck på RING/OK-knappen för att bekräfta.
Att slå på och stänga av indirekt nät
Detta behöver du göra på varje handenhet.
PROG
1
Tryck på PROG-knappen och sedan 1 4.
1 4
2
Använd eller -knapparna för inställning av:
0 för indirekt nät av
1 för indirekt nät på
3
Tryck på RING/OK-knappen för att bekräfta.
När du ringer ett samtal kommer handenheten att slå åtkomstkoden
för nät när du knappar ett nummer som börjar med 0, undantaget när
det är till ett av de ”lokala” prefixen som du har ställt in. När ett samtal
dirigeras genom indirekt nät visas LC på displayen.
OBS — För att det indirekta nätet ska fungera måste du knappa in
telefonnumret (eller välja det från telefonboken, LNR -minnet eller
!
Nummerpresentatörens minnet) innan du trycker på RING/OKknappen till den externa linjen.
39
Page 40
40
Felsökning
! Service av Big Button 510 bör utföras av utbildade tekniker.
Försök ALDRIG göra reparationer eller modifikationer på egen hand
— du kan förvärra problemet och förverka garantin.
Kontrollera först ALLTID att:
■ Du har följt stegen som räknats upp på sidorna 5 och 6 för installation
och montering av din Big Button 510.
■ Alla stickproppar sitter fast i sina uttag.
■ Att uttaget fungerar.
■ Att handenhetens batterier är korrekta och säkert isatta och inte
urladdade.
Vardagsbruk
“Jag kan inte ringa eller ta emot samtal”
■ Om handenhetens display inte lyser kan den vara avstängd. Tryck på
LÄGG PÅ/C-knappen för att slå på den igen.
■ Kontrollera att basenhetens nätadapter är isatt. Basenheten behöver
ström för att telefonen ska fungera normalt. — inte bara för laddning
av batterier.
■ Se till att du använder den telefonsladd som levererades med Big
Button 510. Andra telefonsladdar kanske inte fungerar.
■ Flytta handenheten närmare basenheten.
■ Kontrollera symbolen för batterinivån på displayen. Om den är låg,
placera handenheten på basenheten eller laddaren för att ladda
batterierna.
■ Dra ur eliminatorn ur vägguttaget, vänta i några sekunder och sått i
den igen. Detta kan lösa problemet.
Page 41
Felsökning
“Jag kan inte ringa ett samtal”
■ Handenhetens knapplåsning kan vara aktiverad. Lås upp den innan
du ringer ett samtal.
■ Samtalsspärr till särskilda nummer kan vara inställt och aktiverat.
■ Spärrning av angivna samtal (internationella, eller alla externa
samtal) kan vara aktiverat.
“Ingenting händer när jag trycker på knapparna.”
■ Kontrollera att batterierna sitter i handenheten. Om symbolen för
batterinivå visar på ”låg”, ladda då batterierna.
“När jag knappar in ett nummer dyker det upp på displayen, men jag
kan inte ringa ett externt samtal”
■ Pröva att placera handenheten närmare basenheten.
■ Pröva att ändra basenhetens läge — placera den om möjligt i ett
högre läge, eller längre ifrån elektrisk utrustning.
■ Samtalsspärr till särskilda nummer kan vara inställt och aktiverat.
Spärrning av angivna samtal (internationella, eller alla externa samtal)
kan vara aktiverat.
“Telefonen ringer inte”
■ Kontrollera att basenhetens nätadapter är isatt. Basenheten behöver
ström för att telefonen ska fungera normalt — inte bara för att ladda
batterierna.
■ Se till att du använder telefonsladden som levererades med Big
Button 510. Andra telefonsladdar fungerar eventuellt inte.
■ Koppla ur en eller fler telefoner och se om det hjälper.
“Mitt samtal bröts när jag befann mig utanför räckvidd. Nu kan jag
inte använda min handenhet.”
■ Flytta handenheten närmare basenheten innan du försöker ringa igen.
41
Page 42
42
Felsökning
“Det är störningar och ljud på linjen.”
■ Flytta handenheten närmare basenheten eller till en annan plats.
■ Pröva att flytta basenheten så att den inte befinner sig för nära
elektrisk utrustning som till exempel en TV eller en dator.
■ Du får bäst resultat om du placerar basenheten så högt som möjligt.
Till exempel är första våningen i ett tvåvåningshus en idealisk plats för
basenheten.
“Jag hör ”pip” från handenheten när jag ringer ett samtal”
■ Du kan vara på väg utanför räckvidd för basenheten. Flytta närmare
eller så kan ditt samtal komma att brytas.
■ Kontrollera symbolen för batterinivån på displayen. Om den är låg så
ladda upp batterierna.
“Funktionen för nummerpresentation fungerar inte.”
■ Du måste abonnera på nummerpresentatörsfunktionen hos din
operatör.
■ Den som ringer kan ha dolt nummer eller så ringer de från ett nät som
inte överför nummerpresentation (det kan t.ex. vara ett internationellt
samtal.)
“Jag hör en upptagetton när jag försöker ringa.”
■ Om du använder systemet Button 510 Twin, eller har extra
handenheter registrerade till din basenhet, kontrollera att en annan
handenhet inte används till ett samtal.
“Volymen i öronsnäckan är låg när jag ringer”
■ Se till att du håller öronsnäckan rätt över örat. Justera volymen genom
att använda eller - knappen .
Page 43
Felsökning
Att använda ett system med flera handenheter
“Jag kan inte vidarekoppla ett samtal.”
■ Se till att den andra handenhet är inom basenhetens räckvidd.
■ Se till att du knappa in det rätta numret till den andra handenheten
(1 till 6, eller 9 för alla registrerade handenheter).
Batterier
“Handenhetens batterisats laddar ur efter en timme eller två”
■ Innan du använde handenheten skulle du ha låtit den sitta på basenheten eller laddaren i upp till 15 timmar för att ladda batterierna fullt.
■ Du kan behöva byta ut batterierna.
■ Rengör laddkontakterna med en torr trasa.
■ Kontrollera anslutningen mellan basenheten och vägguttaget.
“Jag försöker ladda batterierna, men jag får fortfarande en varning
om att de är för dåligt laddade”
■ Du behöver byta ut batterierna.
■ Kassera uttjänta batterier på ett säkert sätt — bränn dem aldrig, och
placera dem inte på en plats där de kan gå sönder. .
■ Använd ALDRIG icke-uppladdningsbara batterier i din Big Button
510 — de kan gå sönder och orsaka skada.
Indirekt nät
”Funktionen indirekt nät fungerar inte”
■ Du måste abonnera hos en leverantör av alternativt nät innan du kan
använda dig av den här funktionen.
■ Om du har mer än en registrerad handenhet så måste du sätta på
funktionen för var och en av dem individuellt, såväl som att ställa in
åtkomstkoden för nät på basenheten.
■ När du ringer ett samtal måste du knappa in numret (eller välja numret i telefonboken, LNR-minnet eller minnet för samtalspresentatören)
innan du trycker på RING/OK-knappen för en extern linje.
43
Page 44
44
PBX-användning
W
$
“Återuppringningen verkar inte fungera”
■ Du kan behöva trycka på och hålla inne R-knappen i några sekunder
istället för att trycka på den snabbt. Pröva detta och se om det fungerar.
“Återuppringning av senast slagna nummer (LNR) och/eller ringa ut
telefonboken fungerar inte på en PBX.”
■ När du först ringer ett samtal, tryck på Redial/CDS/P-knappen för en
paus mellan kopplingen till den externa linjens åtkomstkod (t.ex. 9)
och telefonnumret. Du borde senare kunna återuppringa numret. När
du lagrar nummer i minnet kan du inkludera åtkomstkoden till den
externa linjen (t.ex.9) med varje nummer. Om din PBX kräver att du
väntar på en andra kopplingston innan du knappa in telefonnumret,
tryck på Redial/CDS/P -knappen för en paus mellan åtkomstkoden
och numret.
Du kan även ställa in din Big Button 510 på följande vis så att den
automatiskt inlägger en paus på 2 sekunder efter att du ringer
åtkomstkoden till den yttre linjen:
1
Tryck på PROG-knappen och sedan 2 5 0.
PROG
2 5 0
2
Knappa in åtkomstkoden till linjen (upp till fyra siffror).
3
Tryck på RING/OK-knappen för att bekräfta.
Felsökning
Page 45
Om felet kvarstår...
■ Koppla ur alla andra apparater som är anslutna till samma linje som
Big Button 510 och försök att ringa ett samtal.
■ Koppla ur basenheten från telefonlinjen och koppla i en annan
telefon i huvudtelefonjacket. Försök att ringa ett samtal. Om det
fungerar så fungerar linjen.
■ Om samtalet inte fungerar och du använder en tvåvägs mellanpropp,
ta bort den och koppla i en telefon direkt i jacket. Om samtalet
fungerar nu kan mellanproppen vara trasig.
■ Om du inte kan ringa ett samtal kan felet bero på telenätet. Kontakta
operatören.
Rengöring och vård
■ Rengör inte någon del av din Big Button 510 med bensin, thinner eller
andra lösningsmedel. Detta kan orsaka permanenta skador som inte
täcks av garantin. Vid behov rengör med en fuktad trasa.
■ Håll din Big Button 510 borta från varma fuktiga miljöer och starkt
solljus. Låt den inte heller utsättas för väta.
■ Varje tänkbar åtgärd har vidtagits för att försäkra sig om hög
tillförlitlighet och standard för din Big Button 510. Om något går fel,
var god och försök inte reparera det själv.
■ Rådgör med din återförsäljare.
45
Page 46
46
Garanti
Garantin för Binatone Big Button 510 räcker i 24 månader från datumet
på ditt inköpskvitto. Garantin täcker inte skador som uppstått på grund
av felanvändning, vårdslöshet eller av överspänning — till exempel fel på
telefonlinjen eller blixtnedslag.
Spara ditt inköpskvitto — Det är ditt garantibevis. Du bör även spara
den ursprungliga förpackningen.
I den händelse av att du skulle behöva återbörda din Big Button 510 till
vår reparationsverkstad medan garantin gäller.
Medan garantin gäller för enheten
1
Koppla ur basenheten från telefonlinjen och vägguttaget
2
Packa alla delar tillhöriga din Big Button 510, och använd
originalförpackningen. Kom ihåg att inkludera nätadaptern.
3
Återbörda enheten till butiken där du köpte den och se till att ta med
dig inköpskvittot.
Page 47
47
EC Declaration of Conformity
Clas Ohlson AB declares that the following product:
Type of product: Digital cordless telephone
Model: Big Button 510
Complies with the essential protection requirements of R&TTE
Directive 1999/5/EC on the approximation of the laws of the Member
States relating to Radio Spectrum Matters, the Council Directive
89/336/EEC on the approximation of the laws of the Member States
relating to Electromagnetic compability (EMC) and the European
Community Directive 73/23/EEC and 93/68/EEC relating to Electrical
Safety. Assessment of compliance of the product with the requirements
relating to the essential requirements according to Article 3 R&TTE was
based on Annex III of Directive 1999/5/EC and following standard:
Radio Spectrum: EN 301406
EMC: EN 301489
Electical Safety: EN 60950
Insjön, Sweden February 2008
Klas Balkow
President
Clas Ohlson AB 793 85 Insjön SWEDEN
Page 48
48
Tekniska specifikationer
Standard DECT (Digital Enhanced Cordless Telecommunications)
Frekvensområde 1.88 till 1.9 GHz (bandbredd = 20 MHz)
Kanalbandbredd 1.728 MHz
Fungerande räckvidd på upp till 300 meter utomhus; upp till 50 meter
Drifttid vänteläge: c:a 100 timmar
taltid: cirka 9 timmar
laddningstid för batterier: 15 timmar
Temperaturområde Drift 0 ºC to 40 ºC
Lagring -20 ºC till 60 ºC
Strömförsörjning Handenhet — tre AAA-storlek 550 mAH
Nickel Metalhydrid (NiMh) återuppladdningsbara
Basenhet /laddare— ingång 230 V AC, 50 Hz;
Anslutningsspecifikation: Anslutningen till elnätet är en SELV-anslutning
med avseende på EN41003. Anslutningen till telefonlinjen är en TNVanslutning med avseende på EN41003.
PBX-kompatibilitet
Återanropsintervall för avbrott: 100 ms (kort tryck), 250 ms (långt tryck).
Pauslängd (med knappen LNR/CDS): 3 sekunder.
Signaltyp: DTMF (dual tone multifrekvens), även kallad tonval.
inomhus.
batterier.
utgång AC 9 V, 300 mA
Page 49
Index
Anpassning
basenhet, 33
handenhet, 29
Anslutning och användarvillkor, 9
Användning av flera handenheter, 22
Autosvar besvara samtal, 29
Avregistrering av handenheter, 27
Avsluta ett samtal, 15
Barnvaktens telefon (Direkt uppringning), 31
Besvara internsamtal, 23
Batterier
ladda handenhetens batterier, 12
installera batterierna, 12
Datum och tidsinställning, 36
Direkt uppringning, 31
Felsökning, 40
Garanti, 46
Indirekt nät, 38
”Lokala” prefix, 39
åtkomstkod för nät, 38
slå på och stänga av, 39
Installation, 11
Internsamtal, 23
Knappljud, 31
Knapplåsning, 15
Kombinerade nummer, 18
Konferenssamtal, 24
Larmnummer 33
49
Page 50
50
Nummerpresentatör, 20
kontrollera inkommet samtal, 20
lagra LNR i telefonbok, 21
radera minnen, 21
återuppringning, 21
Nödsamtal, 2
Paus, 5
PBX-användning, 44
Placering av basenhet, 9
Placering av laddhållare, 9
Problem, 40
Radiosignal, 9
Registrera handenheter, 26
Rengöring och vård, 45
Ringa ett samtal, 15
Ringa från telefonbok, 17
kombinerade nummer, 18
radera nummer, 18
anteckningsbok, 19
lagra och ringa nummer, 17
Ringstyrka och melodi
basenheten, 34
handenheten, 30
Samtalsspärr, 34
angivna nummer, 35
typer av samtal, 36
Serviceinformation, 46
Signal för inkommande samtal, 25
Slå på och stänga av, 14
Ström, 9
Page 51
Ställa in tid och datum, 36
Störningar, 10
Sök handenhet-knapp, 5
Treparts konferenssamtal, 24
Varning ”utanför räckvidd”, 10
Vidarekoppla samtal, 23
Volym öronsnäcka, 15
Välja en basenhet, 27
Återställa basenheten, 37
Återställa handenheten, 32
Återuppringning av senast slagna nummer,
LNR (last number redial), 16
lagra LNR-nummer i telefonbok, 19
Elektriska apparater ska inte slängas med hushållsavfall.
Denna utrustning bör tas till din lokala återvinningsstation
för säker hantering.
51
Page 52
SVERIGE
NORGE
SUOMI
GREAT BRITAIN
w ww.clasohlson.co.uk
customer service.
Loading...
