Fax +32 030 9904733

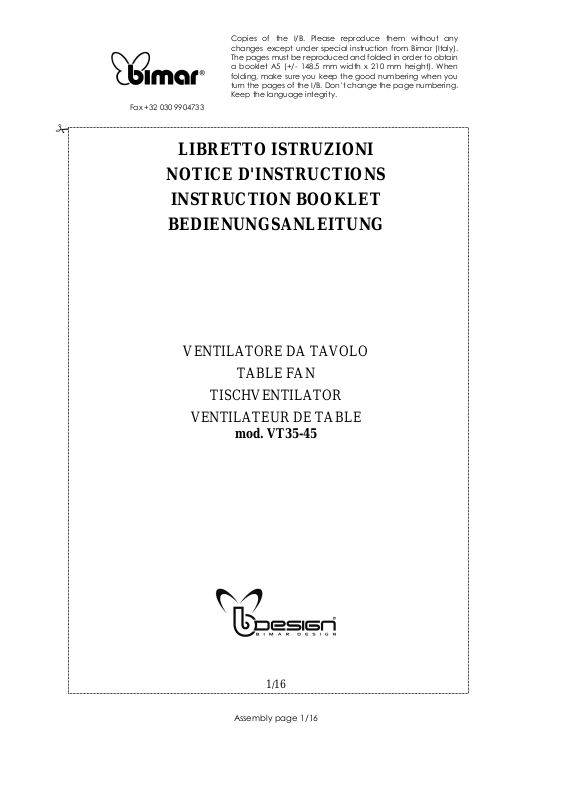

Copies of the I/B. Please reproduce them without any changes except under special instruction from Bimar (Italy). The pages must be reproduced and folded in order to obtain a booklet A5 (+/- 148.5 mm width x 210 mm height). When folding, make sure you keep the good numbering when you turn the pages of the I/B. Don’t change the page numbering. Keep the language integrity.

LIBRETTO ISTRUZIONI

NOTICE D'INSTRUCTIONS

INSTRUCTION BOOKLET

BEDIENUNGSANLEITUNG

VENTILATORE DA TAVOLO

TABLE FAN

TISCHVENTILATOR

VENTILATEUR DE TABLE

mod. VT35-45

1/16

Assembly page 1/16



Fig.1

Fax +32 030 9904733

1) Griglia anteriore

2) Ghiera fissaggio ventola

3) Ventola

4) Anello in plastica

5) Ghiera fissaggio griglia

6) Griglia posteriore

7) Pulsante oscillazione

8) Selettore

9) Cordone

10) Base

11) Vite fissaggio base

1. Front grille

2. Fan attachment ring nut

3. Fan

4. Grille attachment ring nut

5. Rear grille

6. Screw for the plastic ring

7. Oscillation button

8. Selector

9. Cord

10. Base

11. Screw of the base

1. Vorderes Schutzgitter

2. Arretierring des

Flügelrads

3. Flügelrad

4. Kunststoffring-Schraube

5. Arretierring des

Standrohrs

6. Hinteres Schutzgitter

7. Taste für

Schwenkbewegung

8. Wahlschalter

9. Netzstecker

10. Fuß

11. Schraube

1) Grille antérieure

2) Bague de fixation du rotor

3) Rotor du ventilateur

4) Vis à anneau en plastique

5) Bague de fixation de la

tige

6) Grille postérieure

7) Bouton d’oscillation

8) Sélecteur

9) Cordon d'alimentation

électrique

10) Base

11) Vis

2/16

Assembly page 2/16



Fax +32 030 9904733

Questo simbolo indica che è necessario leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario.

CONSERVARE IL LIBRETTO PER ULTERIORI CONSULTAZIONI.

AVVERTENZE GENERALI

• Questo apparecchio è destinato solo all’impiego domestico, per la ventilazione di ambienti: non

utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l’apparecchio con temperatura ambiente superiore a 40°C.

• L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche,

sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

• L’apparecchio deve essere mantenuto fuori dalla portata di bambini.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di

sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio

rivolgersi a personale professionalmente qualificato.

• Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo

controllare da personale professionalmente qualificato.

• Non spostare l’apparecchio durante il funzionamento.

• Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire

l’apparecchio.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non tirare il cavo per spostare l’apparecchio.

• Non spostare l’apparecchio quando è in funzione.

• Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di

corrente.

• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio

assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

INSTALLAZIONE

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non

utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati

corrispondano a quelli della rete elettrica (230V~ 50Hz). In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente

•

3/16

Assembly page 3/16



Fax +32 030 9904733

qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non

sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la

spina in caso di emergenza.

• Non posizionare l’apparecchio su mensole e/o in prossimità di lavandini o contenitori di liquidi

(distanza minima 2 metri) per evitare il rischio che vi possa cadere.

• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la

griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).

• Posizionare l’apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).

• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe

ribaltarsi) e liscia.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o

con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto.

• In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale

professionalmente qualificato.

ASSEMBLAGGIO Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato,

cioè completo di base e di griglia di protezione. Nel caso di dubbio far controllare o eseguire l’operazione da personale professionalmente qualificato. Per l’assemblaggio si prenda come riferimento la fig.1.

1) Innestare la base al lembo inferiore della colonna facendo attenzione alla corretta posizione

dell’una rispetto all’altra. Fissare le parti tramite la vite in dotazione (11), bloccandola in modo normale.

2) Fissare la griglia posteriore (6) al carter motore, posizionarla in modo che perni e fori siano

corrispondenti, e bloccarla con l’apposita ghiera (5).

3) Inserire la ventola (3) sull’albero motore e bloccare con l’apposita ghiera (2) avvitandola in senso

antiorario e in modo serrato.

4) Accoppiare la griglia anteriore (1) a quella posteriore (6) bloccandole con anello in plastica (4),

assicurando il fissaggio con l’apposita vite c/dado, (la vite deve risultare nella parte inferiore). Al termine dell’operato, verificare che le griglia di protezione siano saldamente accoppiate e fissate al motore.

USO

Inserire la spina nella presa di corrente. Ventilazione: selezionare la velocità desiderata mediante i tasti appositi (8): 1 – Velocità minima 2 – Velocità media 3 – Velocità massima Per spegnere il ventilatore ruotare il selettore nella posizione “0” e successivamente togliere la spina dalla presa di corrente. Oscillazione orizzontale (destra-sinistra): si ottiene premendo l’apposito pulsante (7) situato sul corpo motore. Per eliminare il movimento e mantenere fermo il ventilatore, sollevare il pulsante.

4/16

Assembly page 4/16



Fax +32 030 9904733

Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo nella direzione desiderata; udirete dei “click” che identificano le diverse posizioni che possono essere assunte dal ventilatore.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di

corrente.

• Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo

schermo di protezione.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi

o corrosivi.

• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere

non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.

• Controllare periodicamente che il cordone elettrico non sia danneggiato, per la sua sostituzione

necessita un utensile speciale: rivolgersi ad un centro assistenza autorizzato anche per eventuali riparazioni.

• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità;

consigliamo di utilizzare l’imballo originale.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il

cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l’elica).

• Non disperdere nell’ambiente prodotti non biodegradabili, ma smaltirli nel rispetto delle norme

vigenti. Alla fine della sua vita utile il prodotto non deve essere smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniranno questo servizio all’acquisto di un nuovo apparecchio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Si tenga presente che: corpo, base, elica e ghiere sono in plastica. -le griglie di protezioni sono in metallo.- I conduttori elettrici sono in rame rivestito in gomma. - Il motorino elettrico è composto da ferro e rame.

5/16

Assembly page 5/16
