Billion BIPAC-7100S/7100 ADSL Modem/Router
Per istruzioni più dettagliate sulla configurazione e l’uso
del Modem/Router ADSL, vedere il manuale on-line.
Contenuto della confezione
Modem/Router Billion ADSL BIPAC-7100S/7100
Un CD-ROM contenente i driver e il manuale on-line
Una guida rapida
Un cavo ADSL/telefonico RJ-11
Un cavo diritto LAN CAT-5
Un adattatore (12VDC, 1A)
Warning
Attention
Non usare il BIPAC-7100S / 7100 in presenza di forte umidità o
ad alte temperature.
Non usare la stessa fonte di energia di altri strumenti per il
BIPAC-7100S / 7100.
Non aprire né riparare l’astuccio da soli. Se il BIPAC-7100S /
7100 è troppo caldo staccare immediatamente la corrente e farlo
riparare da un centro assistenza qualificato.
Mettere il BIPAC-7100S / 7100 su una superficie stabile.
Usare solo l’adattatore accluso alla confezione. L’uso di un
adattatore con un voltaggio diverso può danneggiare il router.
1
Page 4
Guida rapida
I LED del pannello anteriore
7100S
7 4 1
5 2
LED Significato
1 PWR
2 SYS
4 LNK
5 COL
7 ADSL
Si accende una luce verde quando è collegato l’adattatore.
Quando lampeggia, indica che il dispositivo funziona
correttamente.
Si accende una luce verde quando è collegato il link LAN.
Lampeggia con una luce verde quando c’è una collisione
Quando si illumina, indica che la port a ADS L (Linea) è c olleg ata al
DSLAM e funziona correttamente.
2
Page 5
Billion BIPAC-7100S/7100 ADSL Modem/Router
7100
6
2
3
5
LED Significato
2 PWR
3 SYS
LAN1
5
LAN2
LAN3
LAN4
6 ADSL
Si accende una luce verde quando è collegato l’adattatore.
Quando lampeggia, indica che il dispositivo funziona
correttamente.
Si accende una luce verde quando è collegato il link LAN1.
Si accende una luce verde quando è collegato il link LAN2.
Si accende una luce verde quando è collegato il link LAN3.
Si accende una luce verde quando è collegato il link LAN4.
Quando si illumina, indica che la port a ADS L (Linea) è c olleg ata al
DSLAM e funziona correttamente.
3
Page 6
Guida rapida
Porte posteriori
7100S
5 3 1
4 2
1
2
3
4
5
Porta Significato
Interruttore di
alimentazion
e
PWR
LAN
(connettore
RJ-45)
RESET
LINEA
(connettore
RJ-11)
Interruttore ON/OFF
Collegare l’alimentatore in dotazione a questo jack.
Collegare il cavo incrociato, in dotazione, a questa porta quando
ci si collega ad una NIC (Network Interface card, scheda di
interfaccia di rete) nel PC.
Collegare un cavo Ethernet UTP a questa porta quando ci si
collega ad una LAN come una rete in ufficio o a casa.
Premere per ripristinare le impostazioni predefinite in fabbrica
Collegare il cavo RJ-11, in dotazione, a questa porta quando ci si
collega all’ADSL
BIPAC-7100 ha 4 porte LAN con la stessa funzione di quella di 7100S
4
Page 7
Billion BIPAC-7100S/7100 ADSL Modem/Router
Collegare il Modem/Router ADSL
Attraverso la porta Ethernet
1. Collegare il dispositivo ad una LAN (Local Area Network, rete di area locale). Collegarlo
anche alla rete telefonica/ADSL.
2. Accendere il dispositivo.
3. Assicurarsi che siano accesi i LED Power e LAN.
4. Seguire la sezione “Configuring the Network Properties on a PC, configurazione delle
proprietà di rete su un PC” a pagina 8 per modificare le impostazioni di rete.
7100S
7100
5
Page 8
Guida rapida
Configurazione del PC per Windows XP
1. Andare a Avvio / Pannello di controllo
(nella visualizzazione classica). I n pa nnel l o
di controllo fare doppio click su Connessioni
di rete
2. Cliccare due volte su Connessione alla rete
locale.
3. Nella finestra Stato di connessione alla
rete locale, cliccare su Proprietà.
4. Selezionare Protocollo Internet (TCP/IP) e
cliccare su Proprietà.
5. Selezionare Ottieni automaticamente un
indirizzo IP e Ottieni indirizzo server DNS
automaticamente.
6. Cliccare su OK per terminare la
configurazione.
6
Page 9
Billion BIPAC-7100S/7100 ADSL Modem/Router
Configurazione del PC per Windows 2000
1. Andare su Avvio / Impostazioni / Pannello di
controllo. Nel pannello di controllo cliccare
due volte su rete e connessioni remote.
2. Cliccare due volte su Connessione alla rete
locale.
3. Nella finestra Stato di connessione alla rete
locale cliccare su Proprietà.
4. Selezionare Protocollo Internet (TCP/IP) e
cliccare su Proprietà.
5. Selezionare Ottieni automaticamente un
indirizzo IP e Ottieni indirizzo server DNS
automaticamente.
6. Cliccare su OK per terminare la
configurazione.
7
Page 10
Guida rapida
Configurazione del PC per Windows 98/Me
1. Andare su Avvio / Impostazioni / Pannello
di controllo. Nel pannello di controllo
cliccare due volte su Rete e scegliere il tab
Configurazione.
2. Selezionare TCP/IP ->
NE2000 Compatibile, o il nome della
Network Interface Card (NIC) (scheda di
interfaccia di rete) del proprio PC.
3. Selezionare Ottieni automaticamente un
indirizzo IP.
4. Poi selezionare il tab Configurazione DNS.
5. Selezionare Disattiva DNS e cliccare su OK
per terminare la configurazione.
8
Page 11
Billion BIPAC-7100S/7100 ADSL Modem/Router
Configurazione del PC per Windows NT4.0
1. Andare su Avvio / Impostazioni / Pannello
di controllo. Nel pannello di controllo
cliccare due volte sul tab Protocolli.
2. Selezionare Protocollo TCP/IP e cliccare su
Proprietà.
3. Selezionare Ottieni un indirizzo IP da un
server DHCP e cliccare su OK.
9
Page 12
Guida rapida
Configurazione del Modem/Router ADSL
Per configurare questo dispositivo è necessario avere
installati IE 5.0 / Netscape 4.5 o superiori
Verifica della connessione di rete locale al dispositivo
Per vedere se questo router
ADSL è visibile sulla rete locale,
andare su Avvio / Esegui. Nella
finestra di dialogo Esegui,
digitare “ping 192.168.1.254”
poi premere OK.
Si visualizzerà una finestra
prompt dei comandi. Se il ping è
corretto, il che significa che la
rete locale può raggiungere il
dispositivo, la finestra prompt dei
comandi si chiuderà
automaticamente.
La connessione non è avvenuta
se si vede “Richiesta scaduta”
nella finestra prompt dei
comandi. Può essere necessario
controllare le impostazioni.
10
Page 13
Connessione al Router
1. Aprire il browser web e digitare
http://192.168.1.254 nella barra degli
indirizzi. Questo è l’indirizzo IP predefinito
per questo router. Premere Enter, invio.

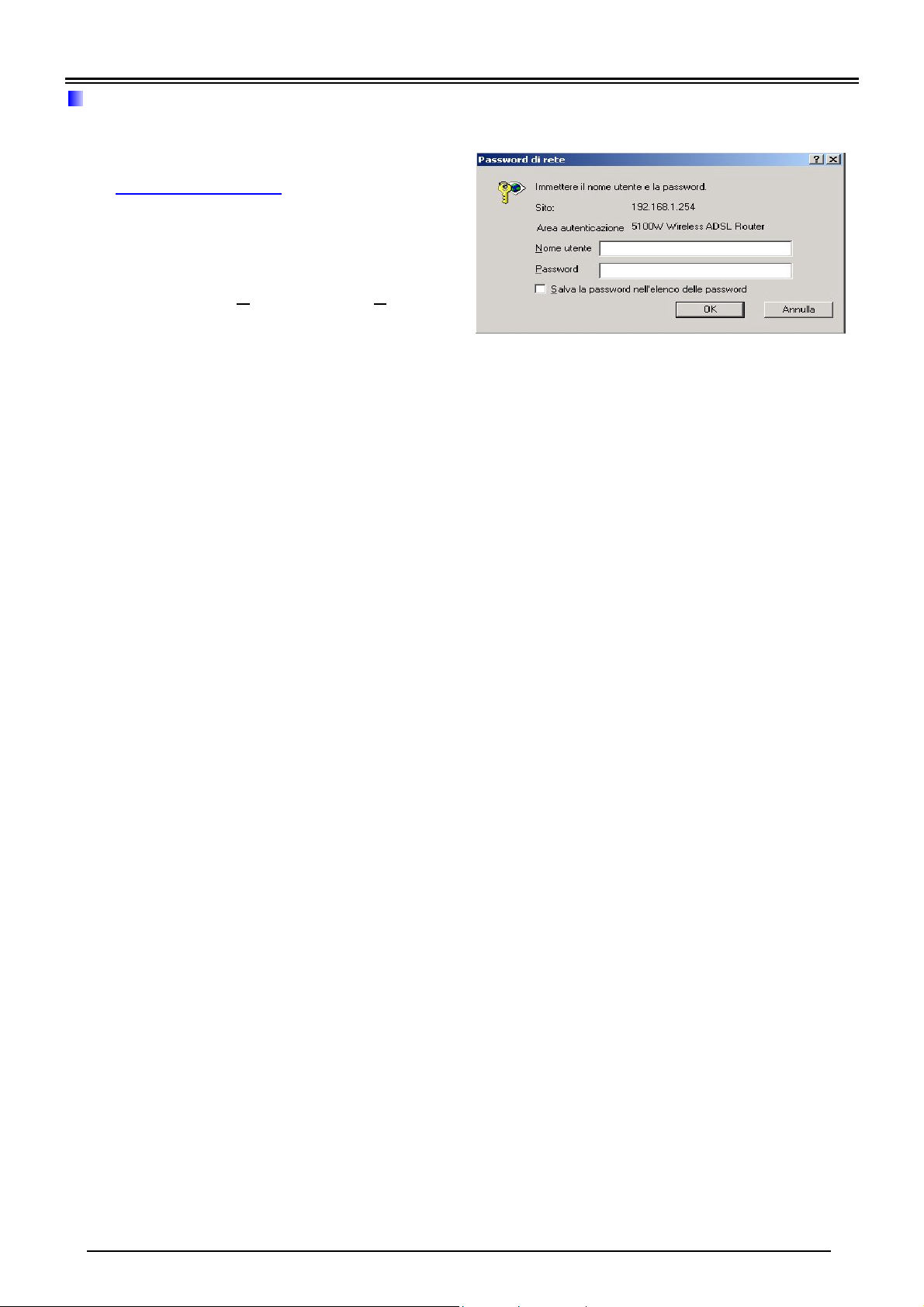

2. Appare una finestra per inseri re user nam e
e password. L’User Name e la Password
predefiniti sono “admin” e” admin”.
Premere OK per registrare il router.
Billion BIPAC-7100S/7100 ADSL Modem/Router
Assistenza e informazioni di contatto
La maggior parte dei problemi può essere risolta facendo riferimento alla sezione Ricerca e
risoluzione dei problemi nel manuale per l’utente. Se non è possibile risolvere il problema con
il capitolo Ricerca e risoluzione dei problemi, contattare il rivenditore presso cui è stato
acquistato il prodotto.
Come contattare Billion
NEL RESTO DEL MONDO
http://www.billion.com
Mac OS è un marchio registrato della Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me e Windows XP sono marchi registrati della Microsoft
Corporation.
