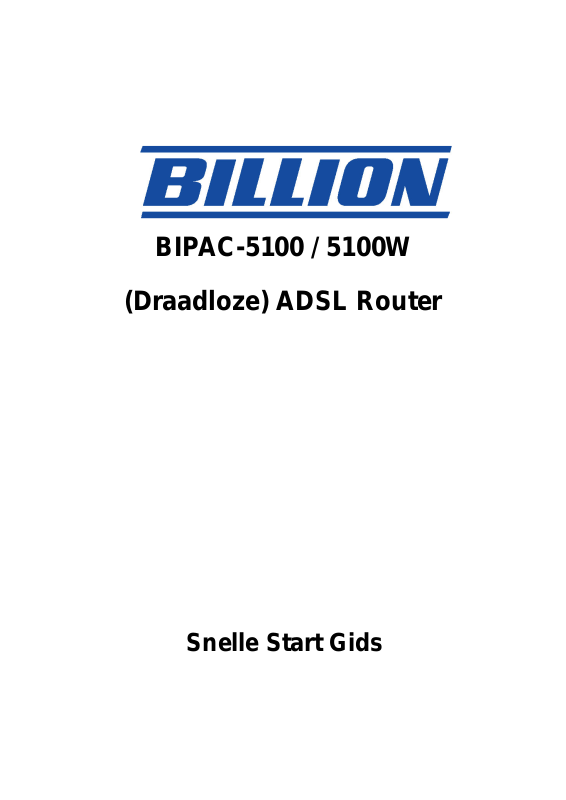

BIPAC-5100 / 5100W
(Draadloze) ADSL Router
Snelle Start Gids
Billion BIPAC-5100 / 5100W ADSL Router
Voor meer gedetailleerde instructies aangaande het
configureren en gebruik van de (Draadloze) ADSL
Firewall Router, zie de online-gebruikershandleiding.
Inhoud van het Pakket
BIPAC-5100 / 5100W ADSL Router
CD-ROM incusief de online-Gebruikershandleiding
RJ-11 ADSL/Telefoonkabel
Ethernet (CAT-5 LAN) Kabel
AC-DC Voedings Adapter (12VDC, 1A)
Deze Snelle Start Gids
Let Op!
Attentie!
Gebruik de BIPAC-5100 / 5100W niet in omgevingen met hoge
vochtigheidsgraden of hoge temperaturen.
Gebruik voor de BIPAC-5100 / 5100W niet dezelfde
voedingsbron als andere apparatuur.
Repareer of open de behuizing niet zelf. Als de BIPAC-5100 /
5100W te heet wordt, schakel direct de spanning uit en biedt het
aan voor reparatie bij een gekwalificeerd service centrum.
Plaats de BIPAC-5100 / 5100W op een stabiel oppervlak.
Gebruik uitsluitend de bijgesloten voedingsadapter. Het gebruik
van een andere adapter kan resulteren in beschadiging van Uw
router.
1
Quick Start Guide
LEDs aan de voorzijde
1
2
6
3
LED Betekenis
1 PPP :
Licht stabiel op wanner er een
PPPoA / PPPoE connectie is.
2 ADSL:
LAN Port
3
1-4:
WLAN :
4
(5100W
only)
5 SYS :
Licht op wanneer verbonden met een
ADSL DSLAM (“linesync”).
Licht op wanneer verbonden met een ethernet apparaat.
Groen voor 100Mbps; Oranje voor 10Mbps.
Knippert wanneer data wordt ontvangen/verzonden
.
Licht groen op wanneer de draadloze verbinding tot stand is
gekomen.
Knippert wanneer data verzonden/ontvangen wordt.
Licht op wanneer het systeem gereed is.
6 PWR :
Licht op wanneer de voeding aan en aangesloten is.
2
Billion BIPAC-5100 / 5100W ADSL Router
De Achterzijde
6
5
4
1
Poort Betekenis
1
2
3 RESET
Power Switch
PWR
2 3
＊
Alleen de BIPAC-5100W heeft een draadloze interface en antenne. De
BIPAC-5100 router does heeft GEEN draadloze interface of antenne.
Aan/uit schakelaar
Verbind de meegeleverde voedings-adapter met deze poort.
Nadat het apparaat aangezet wordt, druk op deze knop om het te
herstellen/resetten tot standaard-instellingen.
0-3 seconden: reset het apparaat.
Meer dan 6 seconden: herstelt het apparaat tot standaard-
instellingen (dit wordt gebruikt wanneer U niet meer kunt inloggen
in het apparaat danwel het wachtwoord vergeten bent.)
LAN
4
5
6
1X — 4X
(RJ-45
connector)
CONSOLE
LINE
Verbind een UTP Ethernet kabel (Cat-5 of Cat-5e) met een van de
vier LAN poorten wanneer U een PC of een kantoor- of thuisnetwerk van 10 of 100 Mbps wilt verbinden met dit apparaat.
Verbind een PS2/RS-232 kabel met deze poort wanneer U wilt
verbinden met de RS-232 port (9-pin seriële poort) van een PC.
Verbind de meegeleverde RJ-11 (“telefoon”) kabel met deze poort
wanneer U wilt verbinden met een ADSL-/telefoon-netwerk.
3
Quick Start Guide
Het verbinden van Uw ADSL Router
1. Verbind de router met een LAN (Local Area Network) en het ADSL/telefoon (LINE) netwerk.
2. Schakel het apparaat aan.
3. Verzekert U zich ervan dat de PWR en SYS LEDs stabiel oplichten en dat de relevante LAN
LED oplicht.
(Voor 5100W: de WLAN LED zal stabiel oplichten).
4
Billion BIPAC-5100 / 5100W ADSL Router
De PC in Windows XP configureren
1. Ga naar Start / Controle Paneel (in
Klassiek Zicht). In het Controle Paneel,
dubbelklik op Netwerk Connecties
2. Dubbelklik LAN Verbinding.
3. In het Status van LAN Verbinding venster,
klik Eigenschappen.
4. Selecteer Internet Protocol (TCP/IP) en klik
Eigenschappen.
5. Selecteer Automatisch een IP-adres laten
toewijzen en Automatisch een DNSserveradres laten toewijzen.
6. Klik OK om de configuratie te beëindigen.
5
Quick Start Guide
De PC in Windows 2000 configureren
1. Ga naar Start Menu / Instellingen /
Controle Paneel. In het Controle Paneel, ,
dubbelklik Netwerk- en Inbelverbindingen.
2. Dubbelklik LAN Verbinding.
3. In het Status van LAN Verbinding venster
klik Eigenschappen.
4. Selecteer Internet Protocol (TCP/IP) en klik
Eigenschappen.
5. Selecteer Automatisch een IP-adres laten
toewijzen en Automatisch een DNSserveradres laten toewijzen.
6. Klik OK om de configuratie te beëindigen.
6
Billion BIPAC-5100 / 5100W ADSL Router
De PC in Windows 95/98/Me configureren
1. Ga naar Start Menu / Instellingen /
Controle Paneel. In het Controle Paneel,
dubbelklik op Netwerk en kies het
Configuratie tab.
2. Selecteer TCP/IP ->
NE2000 Compatible, of de naam van de
netwerk-interface in Uw PC.
3. Selecteer Automatisch een IP-adres
verkrijgen.
4. Selecteer dan het DNS Configuratie tab.
5. Selecteer DNS uitschakelen en klik OK om
de configuratie te beëindigen.
7
Quick Start Guide
De PC in Windows NT4.0 configureren
1. Ga naar Start / Settings / Control Panel. In
het Control Panel, dubbelklik op Network en
kies het Protocols tab.
2. Selecteer TCP/IP Protocol en klik
Properties.
3. Selecteer Obtain an IP address from a
DHCP server en klik OK.
8
Billion BIPAC-5100 / 5100W ADSL Router
Uw ADSL VPN Firewall Router Configureren
1. Start de browser en typ
2. Dit nummer is het standaard IP adres voor
3. Een gebruikersnaam en wachtwoord
4. De browser toont een status rapport
http://192.168.1.254 in diens adresbalk
deze router. Druk op Enter.
venster verschijnt. De standaardwaardes
voor zowel Gerbuikersnaam als
Wachtwoord zijn admin en admin. Vul
dit in en klik op OK voor het vervolg.
webpagina.
Om dit apparaat te configureren dient U minstens IE 5.0
/ Netscape 4.5 geïnstalleerd te hebben
5. Klik Quick Start in het linkerpaneel en selecteer een van de volgende verbindingsprotocollen met Uw ISP: PPPoA, PPPoE, 1483 Routed IP VC-Mux, 1483 Routed IP LLC,
Classical IP (1577), 1483 Bridged IP VC-Mux, 1483 Bridged IP LLC, Pure Bridged VCMux of Pure Bridged LLC. Uw ISP kunt U van de benodigde informatie voorzien en U
helpen de benodigde parameters te configureren.
De parameters zijn verschillend,
afhankelijk van de Encap s ulatie of
toegangsmethode. De meest gebruikelijke
zijn PPPoE en PPPoA.
6. Klik Apply om de instellingen te activeren. Maar als U deze instellingen later no g nodig
heeft, klik dan “Save Config to FLASH” in het linkerpaneel om de configuratie te
bewaren.
9
Quick Start Guide
Uw LAN Verbinding met het Apparaat verifiëren
Om te zien of Uw router op het
lokale netwerk zichtbaar is, ga naar
Start menu / Uitvoeren. In het
dialoogvenster, typ “ping
192.168.1.254” en klik OK.
Een Opdrachtprompt venster zal
verschijnen. Indien Uw ping
opdracht succesvol is, wat betekent
dat Uw apparaat bereikbaar is op
Uw lokale netwerk, zal het venster
automatisch sluiten.
Indien U “Time-out bij opdracht.” in
dit venster ziet verschijnen, is Uw
apparaat niet bereikbaar en dient U
de instellingen te controleren.
Product Ondersteuning en Contact Informatie
De meeste problemen kunnen worden opgelost aan de hand van de Troubleshooting sectie in
de gebruikershandleiding. Zoniet, neem dan a.u.b. contact op met de dealer waar U dit
apparaat heeft gekocht.
Billion Contacteren
WERELDWIJD
http://www.billion.com
Mac OS is een geregistreerd handelsmerk van Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me en Windows XP zijn geregistreerde handelsmerken van
Microsoft Corporation.
