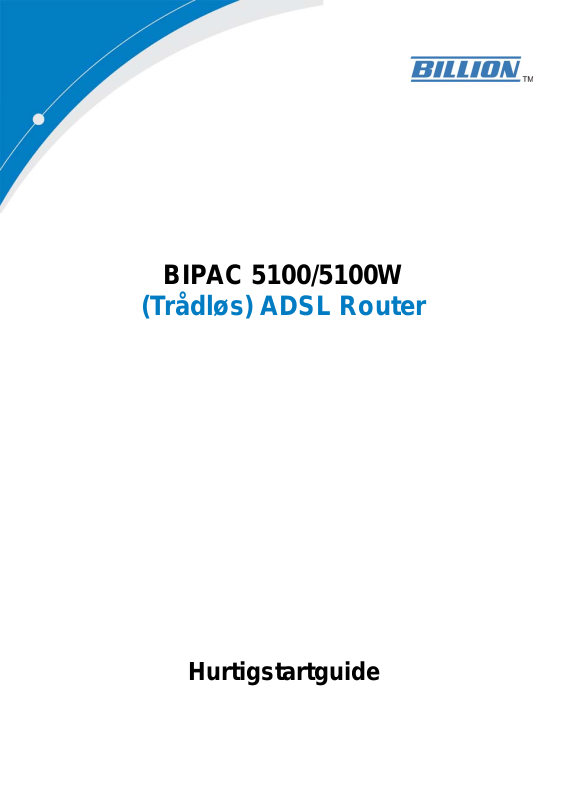

BIPAC 5100/5100W
(T rådløs) ADSL Router
Hurtigstartguide
Billion BIPAC 5100(W) ADSL Modem/Router
t
g
A
M
(Merk:) For mer detaljerte instruksjoner angående
konfigurering og bruk av ADSL Brannmur Router,
vennligst gå til online-bruksanvisningen.
Pakkeinnhold
BIPAC-5100 / 5100W ADSL Router
CD-ROM med online bruksanvisning
RJ – 11 ADSL / telefonkabel
Ethernet (CAT-5 LAN) -kabel
Vekselstrøm – likestrøm strømadapter (12VDC, 1A)
Denne Quick Start Guiden
dvarsel
erk
Ikke bruk BIPAC –5100 / 5100W i områder med høy fuktighe
eller med høye temperaturer.
Ikke bruk den samme strømkilden til BIPAC – 5100 / 5100W som
til annet utstyr.
Ikke åpne eller reparer boksen på egen hånd. Hvis BIPAC-5100 /
5100W er for varm, skru av strømmen umiddelbart og få den
reparert av et kvalifisert servicesenter.
Unn
Plasser BIPAC - 5100 / 5100W på en stabil overflate.
Bruk bare strømadapteren som ligger i pakken. Hvis du bruker
en adapter laget for en annen spenning, kan dette skade
routeren.
å å bruke dette produktet og tilbehøret utendørs.
1
Quick Start Guide
L ysene på frontdekselet
1
2
3
6
Lys
Betydning
1 PPP :
Lyser stabilt når der er en PPPoA / PPPoE – forbindelse.
2 ADSL:
3
4
5 SYS :
6 PWR :
LAN Port
1-4:
WLAN :
(bare
5100W )
Lyser når der er en vellykket tilkobling til ADSL DSLAM
(”linesync”).
Lyser når apparatet er koblet til et Ethernet – apparat.
Grønt for 100 Mbps; oransje for 10 Mbps.
Lampen blinker når data blir sendt eller mottatt.
Lyser grønt når den trådløse forbindelsen er etablert.
Lyser opp når data blir sendt eller mottatt.
Lyser når systemet er klart.
Lyser når strømmen er slått på.
2
Billion BIPAC 5100(W) ADSL Modem/Router
Åpningene på baksiden
6
(Merk:)
Åpning Betydning
1
Power Switch
5
4
2 3
＊Bare BIPAC – 5100W har trådløs tilkobling og antenne. BIPAC –
5100 har ingen antenne eller trådløs tilkobling.
AV / PÅ knapp for strøm.
1
2
3 RESET
4
5
6
PWR
LAN
1X — 4X
(RJ-45
connector)
CONSOLE
LINE
Koble til den vedlagte strømadapteren til denne kontakten.
Etter at apparatet er satt på, trykk denne knappen for å
gjeninnstille apparatet eller å gå til
forhåndsprogrammerte innstillinger for feilsøk.
0-3 sekunder: Gjeninnstill apparatet.
Over 6 sekunder: Gå til forhåndsprogrammerte innstillinger
for feilsøk (dette blir gjort når du ikke kan logge deg inn på
routeren; hvis du for eksempel har glemt passordet).
Koble til en UTP Ethernet kabel (Cat – 5 eller Cat – 5e) til
en av de fire LAN – åpningene når du kobler til en PC eller et
kontor/ hjemmenettverk på 10Mbps eller 100 Mbps.
Konsolporten brukes kun for teknisk support.
Koble til den vedlagte RJ – 11 (”telefon”) – kabel til denne
åpningen når du kobler til ADSL/ telefonnettet.
3
Quick Start Guide
Tilkobling av din ADSL Router
1. Koble routeren til en LAN (Local Area Network) og til ADSL / telefonnettet. (LINE)
2. Apparatets strømtilførsel.
3. Forsikre deg om at PWR- og SYS-lysene lyser stabilt og at det riktige LAN-lyset lyser.
(Bare for 5100W: WLAN – lyset vil lyse stabilt).
4
Billion BIPAC 5100(W) ADSL Modem/Router
Konfigurering av PC i Windows XP
1. Gå til Start / Kontrollpanel (i vanlig
vindu). Når du er i Kontrollpanel
dobbeltklikker du på
Nettverkstilkoblinger.
2. Dobbeltklikk på Lokal tilkobling.
3. I vinduet for Status for Lokal tilkobling,
klikker du på Egenskaper.
4. Velg Internett-protokoll (TCP / IP) og
klikk på Egenskaper.
5. Velg knappene for Motta IP-adresse
automatisk og Motta DNS-
serveradresse automatisk.
6. Klikk OK for å avslutte konfigureringen.
5
Quick Start Guide
Konfigurering av PC i Windows 2000
1. Gå til Start / Innstilinger /
Kontrollpanel. Når du er i Kontrollpanel,
dobbeltklikker du på Nettverk og
eksterne tilkoblinger.
2. Dobbeltklikk på Lokale
nettverkstilkoblinger.
3. I Status for Lokal tilkobling klikker du
på Egenskaper.
4. Velg Internet Protocol (TCP/IP) og klikk
på Egenskaper.
5. Velg knappene for Motta IP-adresse
automatisk og Motta DNS-
serveradresse automatisk.
6. Klikk OK for å avslutte konfigureringen.
6
Billion BIPAC 5100(W) ADSL Modem/Router
Konfigurering av PC i Windows 98 / Me
1. Gå til Start / Innstillinger /
Kontrollpanel. I Kontrollpanel
dobbeltklikker du på Nettverk og klikker
på Konfigurasjon-tasten.
2. Velg TCP/IP ->
NE2000 Kompatibel, eller navnet til
ditt Nettverkstilkoblingskort (NIC) i din
PC.
3. Velg knappen for Motta IP-adresse
automatisk.
4. Velg så tasten for Konfigurasjon av
DNS.
5. Velg knappen for Deaktiver DNS og
klikk OK for å avslutte konfigurasjonen .
7
Quick Start Guide
Konfigurering av PC i Windows NT4.0
1. Gå til Start / Innstillinger /
Kontrollpanel. I Kontrollpanel
dobbeltklikker du på Nettverk og velger
Protokoll-tasten.
2. Velg TCP / IP Protokoll og klikk
Egenskaper.
3. Velg knappen for Motta IP-adresse fra
en DHCP-server og klikk OK.
8
Billion BIPAC 5100(W) ADSL Modem/Router
Konfigurering av din ADSL Brannmur Router
1.Åpne nettbrowseren og tast inn
http://192.168.1.254 i browserens
adresseboks. Dette nummeret er IPadressen for feilsøk på denne routeren.
2.Et vindu for brukernavn og passord vil
komme til syne. Brukernavnet og
passordet er admin og admin. Trykk OK
for å fortsette.
3.Du vil få en nettside for statusrapport.
(Merk: ) For å konfigurere dette apparatet, trenger du IE 5.0 / Netscape
4.5 eller oppe installert.
4.Klikk Quick Start i den venstre ruten og velg en av protokollene for tilkobling med
nettsiden fra det følgende: PPPoA, PPPoE, 1483 Routed IP VC-Mux, 1483 Routed IP
LLC, Classical IP (1577), 1483 Bridged IP VC-Mux, 1483 Bridged IP LLC, Pure
Bridged VC-Mux eller Pure Bridged LLC. Vennligst få tak i denne informasjonen fra din
forhandler og konfigurer de beslektede parametrene.
Parametrene er forskjellige hos forskjellige
innkapslinger eller tilkoblingsmetoder. De
mest vanlige er PPPoE og PPPo
5.Klikk Apply for å aktivere alle konfigurasjoner. Men hvis du trenger denne
konfigurasjonen, vennligst klikk ”Save Config to FLASH” i den venstre ruten for å
lagre konfigurasjonen.
9
Quick Start Guide
Bekreftelse av din lokale nettverkstilkobling med
apparatet
For å kontrollere om denne
ADSL Routeren er koblet til det
lokale nettverket, går du til
Start/ Kjør. I dialogboksen for
Kjør taster du inn ”ping
192.168.1.254”, så klikker du
på OK.
Et hurtigkommandovindu vil
komme til syne. Hvis din ping er
vellykket, som betyr at ditt
lokale nettverk kan nå
apparatet, vil
hurtigkommandovinduet lukkes
automatisk.
Når du ser ”Forespørsel
avbrutt” i
hurtigkommandovinduet, betyr
det at forbindelsen har sviktet.
Det kan hende du trenger å
sjekke innstillingen din.
Product Support and Contact Information
De fleste problemene kan løses ved å slå opp i kapittelet om feilsøking i bruksanvisningen.
Hvis du ikke kan løse problemet med kapittelet om feilsøking, vennligst kontakt
forhandleren hvor du kjøpte dette produktet.
WORLDWIDE
http://www.billion.com
Mac OS er et registrert varemerke for Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me og Windows XP er registrerte varemerker tilhørende
Microsoft Corporation.
