IUPS-401 400VA
Benutzerhandbuch / User’s Manual | IUPS-401
Deutsch English
Benutzerhandbuch IUPS-401-Serie
Deutsch
IUPS-401-Serie

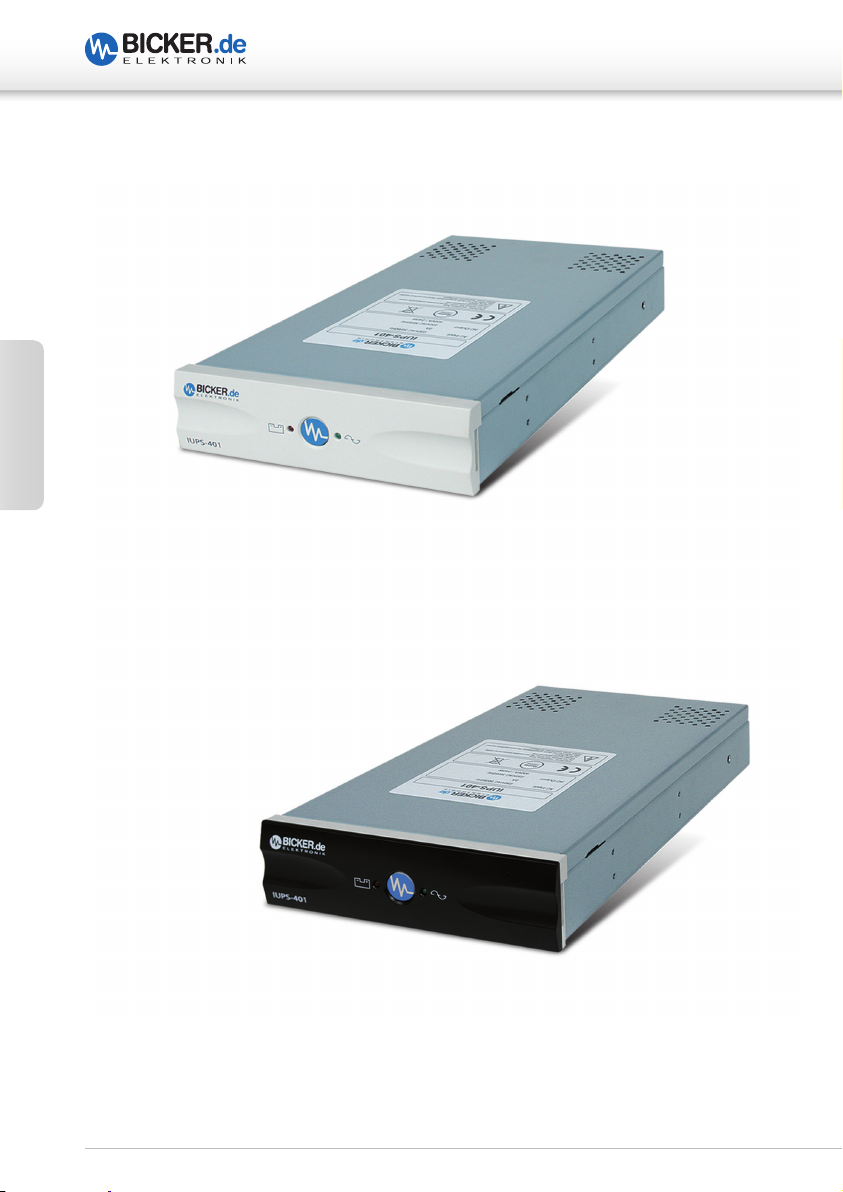

IUPS-401
mit Standard-Frontblende
IUPS-401
mit gewechselter,
schwarzer Frontblende
Integrierte
2
USV
Benutzerhandbuch IUPS-401-Serie
1 Allgemein ..................................................................................... 4
1.1 Lieferumfang und Lagerung ...................................................... 4
1.2 Systembeschreibung IUPS .......................................................... 4
1.3 Automatische EIN/AUS-Funktion ............................................ 4
1.4 Überlastschutz ..................................................................................... 5
1.5 Übertemperaturschutz .................................................................. 5
1.6 Austausch der Frontplatte ........................................................... 5
2 Sicherheit ..................................................................................... 6
3 Einbauanweisung ....................................................................... 7
3.1 IUPS-401/-B5/-BB/-BC ..................................................................... 7
3.2 IUPS-401-B1/-B4/-BA/-B9 ........................................................... 10
4 Bediendisplay ............................................................................ 11
Deutsch
5 Schnittstelle und Software ..................................................... 12
5.1 IUPS-401/-B5/-BB/-BC .................................................................. 12
5.2 IUPS-401-B1/-B4/-BA/-B9 ........................................................... 12
6 Fehlerbehebung ....................................................................... 13
7 Technische Daten .................................................................... 14
3
Benutzerhandbuch IUPS-401-Serie
1. Allgemein
1.1 Lieferumfang und Lagerung
Überprüfen Sie sofort nach Erhalt Ihrer IUPS ob Liefer schäden vorliegen. Eine beschädigte
Verpackung kann ein Anzeichen hierfür sein. Im Lieferumfang enthalten sind:
1 USV-Gerät IUPS |1 Netzkabel
Bei IUPS-401/-B5/-BB/-BC:
1 internes USB-Kabel
1 externes USB-Kabel 2.0, A-/B-Stecker / 500 mm
1 Verbindungskabel (USB-Platine zu USV)
1 CD mit Software „UPSilon 2000“
Deutsch
Bei IUPS-401-B1/-B4/-BA/-B9:
1 CD mit Software „RUPS2000 OEM“
Soll die IUPS für einen längeren Zeitraum gelagert werden, so empfiehlt es sich, die
Batterien vorher mindestens 16 Stunden aufzuladen. Diese Aufladung muss bei Lagerung
alle 6 Monate wiederholt werden. Die Lagerung sollte kühl und trocken erfolgen.
|
1 schwarze Frontplatte
1 Slotblech mit USB-Platine
1 Slotblech mit 5-poligem Steuerkabel
|
1 Benutzerhandbuch
1.2 Systembeschreibung IUPS
Die IUPS (Internal Uninterruptible Power Supply) ist eine integrierte USV (400VA/240W),
gedacht zum Einbau in den 51/4“-Laufwerksschacht eines Computers. Bei Netzbetrieb
werden durch die internen Filter störende und gefährliche Über spannungen, Transienten
und Spannungsstöße wirkungsvoll gefiltert. Eine Zerstörung von wichtigen Daten und
Hardwareschäden wird verhindert und verlängert so die Lebensdauer des Systems. Bei Netzunter-, Netzüber spannung oder Netzausfall übernimmt sie die Versorgung des angeschlossenen Systems. Im Back-up-Betrieb liefert der PWM-Inverter die notwendige Spannung
1.3 Automatische EIN /AUS-Funktion
Beim Anschluss der IUPS an die Netzversorgung prüft der interne Lastsensor automatisch, ob am Ausgang eine Last (Computer) angeschlossen ist. Ohne Last und ohne
Netzeingangsspannung schaltet die IUPS innerhalb von ca. 20 Sek. automatisch ab. Bei
Rückkehr der korrekten Netzspannung schaltet die IUPS automatisch wieder ein. Die
nachgeschaltete Last wird mit der Netzspannung versorgt. Durch Drücken der Taste (>2
Sek.) kann die Last am Ausgang ein- und ausgeschaltet werden.
4
.
Benutzerhandbuch IUPS-401-Serie
1.4 Überlastschutz
Der Laststrom wird von der IUPS überwacht. Bei Überlast während des Batterie betriebs
schaltet die IUPS ab. Bei Überlastung im Netzbetrieb ist ein Dauerton zu hören, der bei
Beseitigung der Überlast erlischt.
1.5 Übertemperaturschutz
Die interne Temperaturüberwachung signalisiert eine auftretende Übertemperatur durch
die rote LED und eine akustische Warnung.
1.6 Austausch der Frontplatte
Die Standard-Frontplatte kann jederzeit getauscht werden. Dazu muss eine Münze
vorsichtig in der seitlichen Vertiefung gedreht werden. Eine schwarze Frontplatte ist im
Lieferumfang enthalten.
Deutsch
5
Benutzerhandbuch IUPS-401-Serie
2. Sicherheit
Bitte beachten Sie die Einbauanweisung und nachfolgende Sicherheitshinweise.
1. Der Einbau und Anschluss der IUPS darf nur durch eine qualifizierte Elektrofachkraft
erfolgen. Die einschlägigen Regeln der Elektrotechnik sind zu beachten. Die USV Geräte dürfen nur mit der beiliegenden Netzanschlussleitung betrieben werden.
2. Die IUPS ist nur für den Einbau und Betrieb in einem Gehäuse zugelassen.
Zu Beginn des Einbaus ist der Netzstecker zu ziehen und Spannungsfreiheit im
System festzustellen.
3. Bei der Montage ist auf sichere Befestigung der IUPS zu achten. Zur Montage
müssen ausschließlich die beigefügten Schrauben verwendet werden.
Deutsch
Keinesfalls dürfen längere Schrauben verwendet werden.
4. Der Austausch der Batterien darf nur durch eine qualifizierte Elektrofachkraft
erfolgen.
5. Es ist darauf zu achten, dass die Summe der Ableitströme der IUPS und
des angeschlossenen Verbrauchers 3,5 mA nicht überschreiten
Vorsicht, Gefahr durch elektrischen Schlag!
Auch nach Trennung von der Netz eingangsspannung werden Teile innerhalb der USV von der Batterie gespeist und
führen gefährliche Spannungen.
Bei Arbeiten am Gerät sind die internen Batterie stecker
abzuziehen.
6
Benutzerhandbuch IUPS-401-Serie
3. Einbauanweisung
3.1 Modelle IUPS-401/-B5/-BB/-BC
Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temperatur erlangen Sie eine Optimierung der Batterielebensdauer.
Vor Beginn der Arbeit: Netzstecker ziehen!
1
DSUB9-Verbindungskabel an der
Rückseite der IUPS-401 anstecken
und dort verschrauben.
2
Deutsch
IUPS-401 in Laufwerksschacht
einschieben und mit beiliegenden Schrauben befestigen.
3
Das Slotblech mit der USB-Schnittstelle an den PC montieren.
7
Externe USB-Anbindung
1
Das Verbindungskabel der IUPS401 auf die 5-polige Stiftleiste
und das Netzkabel der IUPS-401
Deutsch
am Slotblech aufstecken.
2
Benutzerhandbuch IUPS-401-Serie
Das USB-Kabel vom Slotblech
zum externen USB-Port stecken.
Die Netzverkabelung vom
Slot-blech zum Netzteil und
Netzstecker verkabeln.
8
Benutzerhandbuch IUPS-401-Serie
Interne USB-Anbindung
1
Das Verbindungskabel der
IUPS-401 auf die 5-polige Stiftleiste aufstecken k und das
interne USB-Kabel von der
4-poligen Stiftleiste j auf das
Mainboard stecken.
2
USB-Verkabelung
Bitte überprüfen Sie die PINBelegung des internen USBKabels mit der PIN-Belegung
auf Ihrem Mainboard.
ACHTUNG: Die PIN-Belegungen
müssen übereinstimmen!
Eine Verpolung kann sowohl
die USB-Schnittstelle als auch
das Mainboard beschädigen!
j
k
Deutsch
+5 V
D –
D +
GND
Die Netzverkabelung von
Slotblech zum Netzteil und
Netzstecker verkabeln.
Beispiel aus einem
Mainboard-Handbuch
N.C.
9
Benutzerhandbuch IUPS-401-Serie
3.2 Modelle IUPS-401-B1/-B4/-BA/-B9
Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temperatur erlangen Sie eine Optimierung der Batterielebensdauer.
Vor Beginn der Arbeit: Netzstecker ziehen!
Deutsch
1. Netzstecker abziehen 2. Slotblech mit 5-pol. Steuerkabeleinbauen
3. 5-pol. Steuerkabel an der IUPS einstecken 4. Netzkabel der IUPS und das IUPS-Spezialkabel
5. Netzkabel der IUPS mit dem Netzteil des Rechners
verbinden
10
einstecken
6. Netzstecker mit dem IUPS-Netzkabel verbinden
Benutzerhandbuch IUPS-401-Serie
TEST
TEST
TEST
TEST
TEST
TEST
TEST

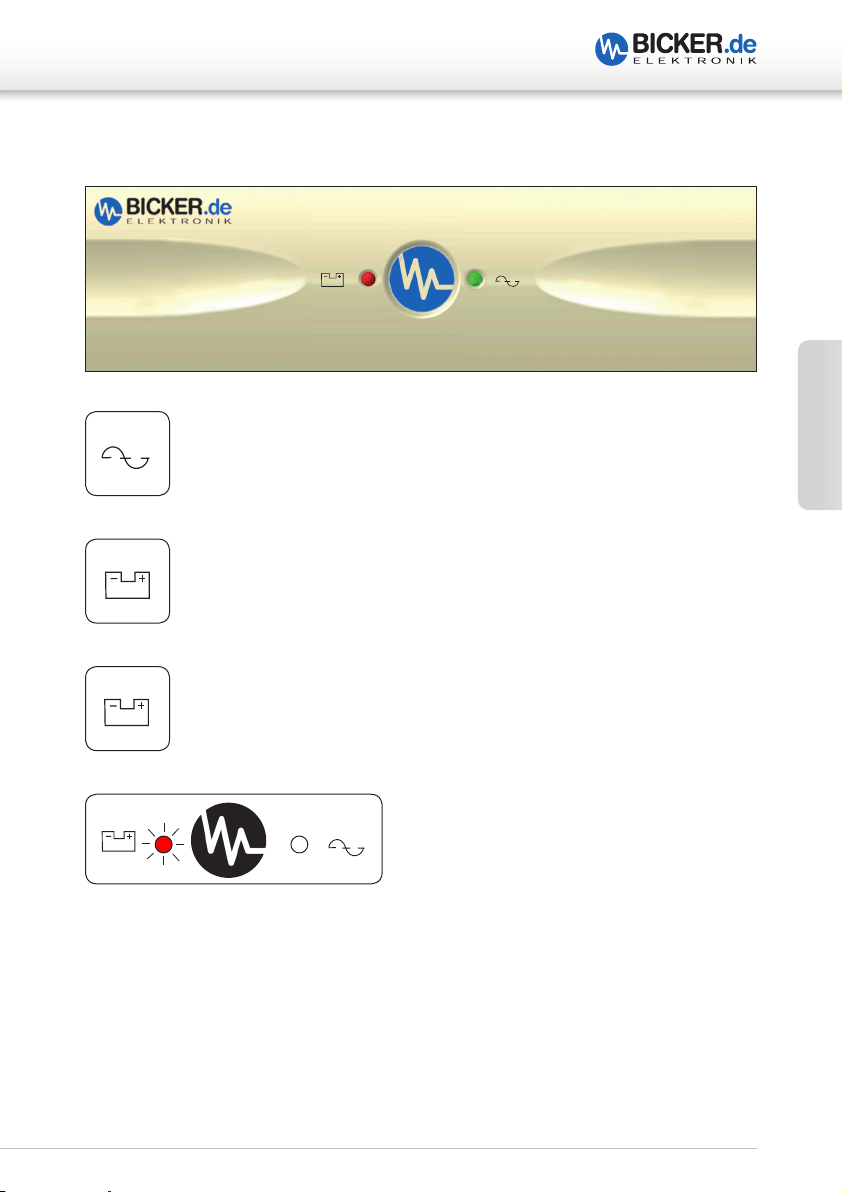

4. Bediendisplay
„Netzbetrieb“-LED:
Die grüne LED leuchtet, wenn die Netzspannung anliegt.
Die grüne LED blinkt bei Batterieladung.
„Back-up-Betrieb“-LED:
Die rote LED blinkt, sobald die Netzspannung abgefallen ist und die
IUPS die Stromversorgung übernommen hat. Der akustische Alarm
ertönt alle 3 Sekunden.
Deutsch
„Batterie leer“-LED:
Die rote LED blinkt (schnell), wenn die Batterie schwach ist.
„Störungs“-LED:
Tritt auf bei Überlast, Übertemperatur und
internem Fehler
Überlast:
Die rote LED leuchtet bei Überlast. Der akustische Alarm ertönt permanent und die USV
schaltet die Last ab. Sobald die Überlast beseitigt ist, wird die Ausgangsspannung wieder
zugeschaltet. Der Dauerton erlischt nach ca. 30 Sekunden.
Übertemperatur / Interner Fehler:
Die rote LED blinkt und der Warnton ist kontinuierlich alle 2 Sekunden zu hören.
11
Benutzerhandbuch IUPS-401-Serie
5. Schnittstelle und Software
5.1 Modelle IUPS-401/-B5/-BB/-BC
Die Schnittstelle an der Rückseite der IUPS kann über das im Lieferumfang enthaltene
Spezialkabel (mit Platine) mit der USB-Schnittstelle des Computers verbunden werden.
Durch die Installation der Software (UPSilon 2000),
1. kann bei Netzausfall eine Warnmeldung am Monitor angezeigt werden
2. können offene Dateien automatisch gesichert werden
3. kann nach dem Shut down des Rechners die USV abgeschalten werden.
4. kann bei Netzwiederkehr während des Betriebssystem-Shutdowns der PC
neu gestartet werden. Dazu die BIOS-Einstellungen des Mainboards beachten!
Deutsch
5.2 Modelle IUPS-401-B1/-B4/-BA/-B9
Die Schnittstelle an der Rückseite der IUPS kann über das rote, 9-polige Schnittstellenkabel
(im Lieferumfang des Softwarepakets) mit der seriellen Schnittstelle des Computers
verbunden werden. Durch die Installation der Software (RUPS2000 OEM),
1. kann bei Netzausfall eine Warnmeldung am Monitor angezeigt werden
2. können offene Dateien automatisch gesichert werden
3. kann nach dem Shut down des Rechners die USV abgeschalten werden.
Als Meldesignale stehen zur Verfügung:
„Netzausfall“: Transistorstrecke (Optokoppler) zwischen Pin 2 und Pin 4
(Common) wird leitend
„Batterie leer“: Transistorstrecke (Optokoppler) zwischen Pin 5 und Pin 4
(Common) wird leitend
„Abschaltung IUPS“: Eingang für RS-232 high level (5-12V) für > 1,5 msec. schaltet
die IUPS bis zur Wiederkehr der Netzspannung ab. Anschluss
an Pin 6 und Pin 7 (Common)
Anmerkung: Maximale Belastung der Optokoppler: +35V DC / 150 mA (nicht-induktiv)
Die Pins 4 und 7 können mit Masse (Ground) verbunden werden, müssen jedoch
gegenüber den Pins 2, 5 und 6 mit negativerem Potential beschalten sein.
Die Handbücher „UPSilon 2000“ bzw. „RUPS2000/RUPS2000-B1“ mit aktueller
Software-Beschreibung finden Sie auf www.bicker.de im Bereich Downloads.
12
Benutzerhandbuch IUPS-401-Serie
6. Fehlerbehebung
Fehler:
zeigt die IUPS keine Funktion oder Alarm
Obwohl der Computer angeschlossen und eingeschaltet ist,
Möglicher Grund:
Behebungsvorschlag:
2. Überprüfen der gesamten Installation gemäß Anleitung
Fehler:
Möglicher Grund:
2. USV ist ausgeschaltet
3. Sicherung defekt
4. USV keine Funktion
Behebungsvorschlag:
2. USV am Taster (Frontplatte) einschalten
3. Servicepersonal anrufen
Fehler:
Möglicher Grund:
Behebungsvorschlag:
Fehler:
Möglicher Grund:
2. Batterie defekt
Fehler bei der Installation
1. Netzstecker ziehen
Keine der LED‘s leuchtet
1. Netzspannung fehlt
1. Netzspannung überprüfen
Dauerton, LED rot
Überlast am Ausgang der USV
Last reduzieren
PC stürzt nach Netzausfall ab
1. Batteriekapazität zu gering
Deutsch
Behebungsvorschlag:
2. Batterie durch Servicepersonal tauschen lassen
1. IUPS mindestens 8 Stunden laden
13
Benutzerhandbuch IUPS-401-Serie
7. Technische Daten
Tec hn isc he D at e n
Leistung 400 VA / 240 W
Eingangsspannung 230 V AC ±15 %
Eingangsfrequenz 50 / 60 Hz ±5 %
Ausgangsspannung 230 V AC ±15 %
Ausgangsfrequenz 50 / 60 Hz ±1 %
Ladezeit Ca. 8 Std. (90 % Ladung)
USV-Klassifizierung / Kurvenform VFD / Rechteck
Schutzfunktionen Überlastschutz: USV-Betrieb: 100…120 %, Alarm
120…190 %, Abschaltung
Netzbetrieb: Sicherung
Übertemperaturschutz: Abschaltung
Deutsch
Umschaltzeit <6 ms
Überbrückungszeit 100 W / 166 VA Last ca. 5 Minuten
180 W / 300 VA Last ca. 2…3 Minuten
Schnittstelle Siehe Modellübersicht Seite 15
Sicherheit / EMV EN62040-1-1 / CE / EN62040-2
Temperatur Betrieb: 0…+40 °C / Lagerung: 0…+40 °C
Luftfeuchtigkeit Betrieb: 10…85 % RH, nicht kondensierend
Lagerung: 10…90 % RH, nicht kondensierend
Abmessungen 146 x 253 x 42 mm ±0,5 mm
Gewicht 2,75 kg
Produktspezifische Daten
Umschaltschwelle Netz- / USV-Betrieb 190 VAC ±5 %
Umschaltschwelle in den USV-Betrieb 248 V AC ±5 %
bei Überspannung am Eingang
Batterietyp 2 x 6 V / 3 Ah, Blei-Gel, wartungsfrei
Geräuschentwicklung <35 dbA
Lastsensor Abschaltung bei <20 Watt
Taste Alarmton ausschalten: ca. 1 Sek. drücken
USV ausschalten: ca. 4 Sek. drücken
USV einschalten: (Kaltstart, ohne Netz), ca. 2 Sek.
USV-Management-Software Siehe Modellübersicht Seite 15
Bei Einlagerung soll die USV spätestens nach 6 Monaten nachgeladen werden.
14
Benutzerhandbuch IUPS-401-Serie
Modellübersicht
Artikel- Schnittstelle Lastsensor USV-Management-Software
Nummer Abschaltung
IUPS-401 USB ≤ 33 W
IUPS-401-B5 USB ≤ 20 W
IUPS-401-BB USB ≤ 8 W
IUPS-401-BC USB ≤ 0 W
UPSilon 2000 und internes USBVerbindungskabel im Lieferumfang
enthalten (WIN 98, NT, 2000, 2003, XP,
ME, Vista, 7, Novell NetWare®, LINUX,
FreeBSD, weitere auf Anfrage). Externes
USB-Kabel 2.0, A-/B-Stecker/500 mm im
Lieferumfang enthalten.
Reboot-Funktion
Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-Phase von Windows®
die Netzspannung wieder zurück, so schaltet die USV (nach Ablauf der Shutdown-Zeit) den PC
aus und nach ca. 30 Sekunden wieder ein (BIOS-Einstellungen des Mainboards beachten)
Artikel- Schnittstelle Lastsensor USV-Management-Software
Nummer Abschaltung
IUPS-401-B1 SERIELL (D-SUB) ≤ 33 W
IUPS-401-B4 SERIELL (D-SUB) ≤ 20 W
RUPS 2000 OEM, USV-ManagementSoftware im Lieferumfang enthalten.
IUPS-401-BA SERIELL (D-SUB) ≤ 8 W
Deutsch
IUPS-401-B9 SERIELL (D-SUB) ≤ 0 W
Reboot-Funktion
Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-Phase von Windows®
die Netzspannung wieder zurück, so schaltet die USV nach Ablauf der Shutdown-Zeit den PC
aus und nach ca. 5 Sek. in Verbindung mit RUPS 2000 und einem ACPI-PC wieder ein (BIOSEinstellung des Mainboards beachten)
Statusanzeige und Alarm
Statusanzeige Alarm Alarmton LED
abschaltbar
USV-Normalbetrieb – grün
Batterieladung (Netzbetrieb) – grün blinkend
USV-Batteriebetrieb 2 Beep alle 3 Sek. ja rot blinkend
USV-Batteriebetrieb (Batt. schwach) 4 Beep pro Sek. nein rot blinkend (schnell)
Überlast (Netzbetrieb) Dauerton nein rot
USV-interner Fehler 8 Beep pro 2 Sek., 2 Sek. Ruhe nein rot blinkend (schnell)
Übertemperatur 8 Beep pro 2 Sek., 2 Sek. Ruhe ja rot blinkend (schnell)
Batterie defekt – rot blinkend (schnell)
15
User’s Manual IUPS-401-Series
English
IUPS-401
with standard front panel
IUPS-401
with changed,
black front panel
IUPS-401 series
Integrated
16
UPS
User’s Manual IUPS-401-Series
1 General............................................................................................. 18
1.1 Contents of Delivery and Storage........................................ 18
1.2 Functional Description IUPS-401 .......................................... 18
1.3 Automatic ON / OFF Function ............................................... 18
1.4 Overload Protection ..................................................................... 19
1.5 Overtemperature Protection ................................................. 19
1.6 Replacement of front panel ..................................................... 19
2 Safety .......................................................................................... 20
3 Installation Instruction ............................................................ 21
3.1 IUPS-401/-B5/-BB/-BC .................................................................. 21
3.2 IUPS-401-B1/-B4/-BA/-B9 ........................................................... 24
4 Display ....................................................................................... 25
English
5 Interface and Software ............................................................ 26
5.1 IUPS-401/-B5/-BB/-BC .................................................................. 26
5.2 IUPS-401-B1/-B4/-BA/-B9 ........................................................... 26
6 Troubleshooting ....................................................................... 27
7 Product Specifications ............................................................. 28
17
User’s Manual IUPS-401-Series
1. General
1.1 Contents of Delivery and Storage
Please check immediately upon reception whether the delivery is damaged in any way,
for which packing damage may be an indication. The contents of delivery are:
1 UPS unit IUPS
IUPS-401/-B5/-BB/-BC:
1 internal USB cable
1 external USB cable 2.0, A-/B-plug / 500 mm
1 Connection cable (USB PCB to UPS)
1 CD with Software „UPSilon 2000“
English
IUPS-401-B1/-B4/-BA/-B9:
1 CD with Software „RUPS2000 OEM“
For storing the IUPS for some time it is recommendable to charge the batteries of the
IUPS before for at least 16 hours. During storage the batteries must be charged every 6
months. The storage location should be cool and dry.
1.2 Functional Description IUPS
The Internal Uninterruptible Power Supply IUPS is an integrated UPS unit (400 VA/ 240 W)
and designed for mounting into a 5 1/4“ drive slot of a computer. Interfering and dangerous
overvoltage, transients and voltage surges are effectively filtered during mains mode by
means of internal filters. Destruction of important data and hardware damage is thus prevented, which extends the service life of the system. In case of under- or overvoltage of
mains power or mains power failure the IUPS takes on the supply of the connected system.
In back-up-mode the PWM inverter provides the required voltage.
|
1 Mains cable
1 Slot bracket with USB PCB
|
1 black front panel
1 Slot bracket with 5 pole control cable
|
1 User‘s Manual
1.3 Automatic ON / OFF Function
As soon as the IUPS is connected to mains supply the internal load sensor automatically
checks whether a load (computer) is connected at the output. When no load and no
mains input voltage are detected, the IUPS switches off automatically within app. 20
seconds. As soon as the correct mains voltage returns the IUPS automatically switches on
again. The downstream load is supplied with mains voltage. By pressing the button (>2
sec) the load at the output can be switched on or off.
18
User’s Manual IUPS-401-Series
1.4 Overload Protection
Load current is monitored by the IUPS. In case of an overload during battery mode the
IUPS switches off. In case of an overload during mains mode a permanent sound is generated, which will stop when the overload is eliminated.
1.5 Overtemperature Protection
When an overtemperature is detected by the internal temperature control, this is indicated by the red LED and an acoustic alarm sound.
1.6 Replacement of front panel
The standard front panel can easily be exchanged. To do so, turn a coin carefully in the
recess at the side. A black front panel is part of the delivery.
English
19
User’s Manual IUPS-401-Series
2. Safety
Please observe the installation instruction and the following safety warnings.
1. Installation and connection of the IUPS must only be carried out by a qualified
electrical technician. The relevant rules of electrical engineering must be observed.
For powering the UPS units only the included power cord must be used.
2. The IUPS is only approved for installation and operation in a chassis. Before the
installation disconnect mains and make sure that the system is voltage-free.
3. During the installation make sure the IUPS is safely mounted. Only use the
included screws for mounting the unit. Make absolutely sure that no screws that
English
are longer than the included ones are used.
4. The batteries must only be exchanged by a qualified electrical technician.
5. Make sure that the combined leakage current of the IUPS and the connected
consumer load does not exceed 3.5 mA.
Warning, danger of electric shock!
Even when mains is disconnected components within the
UPS are supplied by the battery and contain dangerous
voltages. For any work at the unit disconnect the internal
battery connectors.
20
User’s Manual IUPS-401-Series
3. Installation Instruction
3.1 IUPS-401/-B5/-BB/-BC
To optimize the service life of the battery install the IUPS into the computer at a
location with preferably low temperature.
Disconnect mains before starting the installation!
1
Connect DSUB9 connection
cable at the back of the IUPS
and fasten screws.
2
English
Push IUPS into the drive slot
and fasten it with the included
screws.
3
Mount the slot bracket with the
USB interface to the PC.
21
External USB connection
1
Connect the connection cable
of the IUPS-401 to the 5-pole
pin-and-socket connector and
the mains cable of the IUPS-401
English
to the slot bracket.
2
User’s Manual IUPS-401-Series
Connect the USB cable from the
slot bracket to the external USB
port.
Connect mains wiring from the
slot bracket to the power supply
unit and to the mains plug.
22
User’s Manual IUPS-401-Series
Internal USB connection
1
Connect the connection cable
of the IUPS-401 to the 5-pole
pin and socket connector k
and the internal USB cable from
the 4-pole pin-and-socket
connector j to the mainboard.
2
USB connection
Please compare the pin
assignment of the internal
USB cable to the pin assignment of your PC mainboard.
WARNING: The pin assignments
must comply!
A polarity reversal may
damage the USB interface as
well as the mainboard!
j
k
English
+5 V
D –
D +
GND
N.C.
Connect mains wiring from the
slot bracket to the PSU and
to the mains plug.
Example from a
mainboard manual
23
User’s Manual IUPS-401-Series
3.2 IUPS-401-B1/-B4/-BA/-B9
To optimize the service life of the battery install the IUPS into the computer at a
location with preferably low temperature.
Disconnect mains before starting the installation!
English
1. Disconnect mains 2. Install slot bracket with 5-pole control cable
3. Connect 5-pole control cable at the IUPS 4. Connect mains cable of the IUPS and the special
5. Connect the IUPS mains cable with the power
supply of the computer
24
IUPS cable
6. Connect mains plug with the IUPS mains cable
User’s Manual IUPS-401-Series
TEST
TEST
TEST
TEST
TEST
TEST
TEST
4. Display
“Mains mode“ LED:
The green LED is on when mains voltage is supplied.
The green LED flashes during battery charge.
“Back-up mode“ LED:
Combined with an acoustic alarm sound every 3 seconds the red LED
flashes as soon as the IUPS has taken over power supply in case of mains
power failure.
English
“Battery low“ LED:
The red LED flashes (quickly) when the battery is low.
“Failure“ LED:
This failure indication is engaged in case of
overload, overtemperature or an internal
failure.
Overload:
In case of an overload the red LED turns permanently red combined with a permanent
alarm sound, and the UPS switches the load off. As soon as the overload is gone, the
output voltage is switched on again. The permanent sound stops after approximately.
30 seconds.
Overtemperature / Internal failure:
The red LED flashes combined with a warning sound continuously every 2 seconds.
25
User’s Manual IUPS-401-Series
5. Interface and Software
5.1 IUPS-401/-B5/-BB/-BC
The interface at the back of the IUPS can be connected to the USB interface of the computer via a special cable (with PCB) which is included in delivery. When the software
(UPSilon 2000) is installed,
1. a warning message can be displayed at the monitor in case of mains power failure.
2. open files can be saved automatically.
3. the UPS can be switched off after the computer was shut down.
4. a restart of the PC is possible when mains power returns during the shutdown
of the operating system. Please observe BIOS settings of the mainboard!
English
5.2 IUPS-401-B1/-B4/-BA/-B9
The interface at the back of the IUPS-401-B1 can be connected to the serial interface of
the computer via a red 9 pole interface cable (included into the delivery of the software
package). When the software (RUPS2000 OEM) is installed,
1. a warning message can be displayed at the monitor in case of mains power failure
2. open files can be stored automatically
3. the UPS can be switched off after the computer was shut down.
The following status signals are available:
“Mains power failure“: Transistor line (optocoupler) between Pin 2 and Pin 4
(Common) becomes conductive
“Battery low“: Transistor line (optocoupler) between Pin 5 and Pin 4
(Common) becomes conductive
“IUPS switch-off“: Input for RS-232 high level (5-12V) for >1.5 msec switches the
IUPS off until mains voltage returns. Connection at Pin 6 and
Pin 7 (Common)
Note: Maximal load of optocouplers: +35 V DC / 150 mA (not inductive) Pins 4 and 7 can
be connected to Ground, however, they must be wired with a more negative potential
as compared to Pins 2, 5 and 6.
The User‘s Manuals „UPSilon 2000“ and „RUPS2000/RUPS2000-B1“ including current
software description are available on www.bicker.de in the sector „Downloads“.
26
User’s Manual IUPS-401-Series
6. Troubleshooting
Failure:
the IUPS shows neither function nor alarm
Although the computer is connected and switched on,
Possible cause:
Possible countermeasure:
2. Check the whole installation according
to the instruction
Failure:
Possible cause:
2. UPS is switched off
3. Fuse is defect
4. No UPS function
Possible countermeasure:
2. Switch on UPS at the (front panel) button
3. Call service staff
Failure:
Possible cause:
Possible countermeasure:
Wrong installation
1. Disconnect mains
1. No mains voltage
Overload at the UPS output
None of the LEDs is on
1. Check mains voltage
Permanent sound, LED red
Reduce load
English
Failure:
Possible cause:
2. Battery defect
Possible countermeasure:
2. Have battery replaced by service staff
1. Battery capacity too low
PC system crash after mains power failure
1. Charge IUPS for at least 8 hours
27
User’s Manual IUPS-401-Series
7. Product Specifications
Tec hn ica l da ta
Output power 400 VA / 240 W
Input voltage 230 V AC ±15 %
Input frequency 50 / 60 Hz ±5 %
Output voltage 230 V AC ±15 %
Output frequency 50 / 60 Hz ±1 %
Charging time App. 8 h (90 % load)
UPS Classification / Wave form VFD / Rectangular
Protection Overload protection: UPS mode: 100…120 %, Alarm
120…190 %, Switch off
Mains mode: Fuse
Overtemperature protection: Switch off
English
Transfer time <6 ms
Back up time 100 W / 166 VA load app. 5 min
180 W / 300 VA load app. 2…3 min
Interface See overview on page 29
Safety / EMC EN62040-1-1 / CE / EN62040-2
Temperature Operating: 0…+40 °C / Storage: 0…+40 °C
Humidity Operating: 10…85 %, non-condensing
Storage: 10…90 %, non-condensing
Dimensions 146 x 253 x 42 mm ±0.5 mm
Weight (net) 2.75 kg
Product-specific data
Transfer limit in mains / UPS mode 190 V AC ±5 %
Transfer limit into UPS mode 248 V AC ±5 %
in case of overvoltage at the input
Type of battery 2 x 6 V / 3 Ah maintenance-free lead-gel batteries (VRLA)
Noise development <35 dbA
Load sensor Switch off at <20 Watt
Button To switch off alarm sound press for app 1 sec.
To switch off UPS press for app 4 sec.
To switch on UPS (cold start, without mains supply)
press for app 2 sec.
UPS Management Software See overview on page 29
During storage the UPS has to be charged every 6 months
28
User’s Manual IUPS-401-Series
Model overview
Article Interface Load sensor UPS management software
No. switch off
IUPS-401 USB ≤ 33 W
IUPS-401-B5 USB ≤ 20 W
IUPS-401-BB USB ≤ 8 W
IUPS-401-BC USB ≤ 0 W
UPSilon 2000 and internal USB cable
included in delivery (WIN 98, NT, 2000,
2003, XP, ME, Vista, 7, Novell NetWare®,
LINUX, FreeBSD, others on request).
External USB cable 2.0, A-/B-plug / 500
mm included in delivery.
Reboot function
If mains voltage returns after a power failure while Windows® is already shutting down, the UPS
switches the PC off (after the shut-down period) and switches it on again after approximately
30 seconds (observe BIOS settings of mainboard).
Article Interface Load sensor UPS management software
No. switch off
IUPS-401-B1 SERIAL (D-SUB) ≤ 33 W
IUPS-401-B4 SERIAL (D-SUB) ≤ 20 W
RUPS 2000 OEM, UPS management
software included in delivery.
IUPS-401-BA SERIAL (D-SUB) ≤ 8 W
IUPS-401-B9 SERIAL (D-SUB) ≤ 0 W
Reboot function
If mains voltage returns after a power failure while Windows® is already shutting down, the UPS
switches the PC off (after the shut-down period) and switches it on again after approximately 5
seconds in conjunction with RUPS 2000 and an ACPI-PC (observe BIOS settings of mainboard).
Status display and Alarm
Status display Alarm Alarm sound LED
detachable
Normal UPS mode – green
Battery charge (mains mode) – green flashing
UPS battery mode 2 beep sounds every 3 seconds yes red flashing
UPS battery mode (Battery low) 4 beep sounds a second no red flashing (quickly)
Overload (Normal mode) Continuous sound no red
Internal UPS failure 8 beep sounds per 2 sec., no red flashing (quickly)
2 sec. stillness
Overtemperature 8 beep sounds per 2 sec., yes red flashing (quickly)
2 sec. stillness
Battery defect – red flashing (quickly)
English
29
Irrtümer und technische Änderungen vorbehalten.
Windows® ist ein eingetragenes Warenzeichen der Firma Microsoft Corp.
Subject to errors and technical modifications.
Windows® is a registered trademark of Microsoft Corporation.
Stand/Issued: 21.11.2014
Bicker Elektronik GmbH
Ludwig-Auer-Straße 23
86609 Donauwörth · Germany
Tel. +49 (0) 906 70595-0
Fax +49 (0) 906 70595-55
E-Mail info@bicker.de
www.bicker.de
Loading...
