Biasi BASICA E CATALOGO RICAMBI [it]

Download

Page 1

*1756203444*

26/02

2016

17562.0344.4 REV1

Catalogo ricambi serie

BASICA E

Edizione Febbraio 2016

BSG Caldaie a Gas S.p.A.

Sede legale:

37135 V erona (Italy) -- Via Leopoldo Biasi, 1

amministrativa, commerciale, stabilimento e assistenza tecnica:

33170 Pordenone (Italy) -- Via Pravolton, 1/B

Page 2

Catalogo ricambi

1 GENERALITÀ

Questo catalogo comprende tutte leparti di ricambio per la manutenzione e assistenza delle caldaie Biasi e ne s ostituisce tutte le precedenti edizioni.

2MODELLIECARATTERISTICHE

I modelli si differenziano tra loro per una caratteristica fondamentale:

2.1 Potenza termica utile massima al riscaldamento

In relazione alla potenza termica utile massima al riscaldamento, sono possibili due diversi modelli, distinti dalla parte numerica sulla sigla del modello:

Modello 24 (24kW), 28 (28kW)

2.2 Modo di scarico dei fumi

Sonopossibilidue modi diversi di estrarre i fumi dalla camera di combustione della caldaia:

A --- Caldaie con scarico forzato in camera stagna.

Sonodotate diun ventilatoreche espelle ifumi in modo forzatoattraverso una conduttura adeguata; la camera di combustione é isolata dall’ambiente da una chiusura ermetica. Per la combustione non utilizzano l’aria dell’ambiente. Queste caldaie sono contraddistinte dalla lettera “C“

B --- Caldaie con tiraggio naturale (atmosferico).

Sonocaldaieche devono essere collegate ad una adeguataconduttura di scarico (canna fumaria) e per la combustione utilizzano l’aria dell’ambiente. Queste caldaie sono contraddistinte dalla lettera “D“.

4.1 Codice tavola

Il codice tavola é una sequenza di lettere e numeri talida identificare in modo univoco ogni tavola rappresentata. Il codice della tavola é sempre reperibile in alto a destra della tavola in esame (vedi 4.3).

Nella parte inferiore della tavola vi é una tabella di validità in cui vengono citati i modelli della caldaie validi per quella tavola.

M290L.24CM M97.24DM/FX

M290L.28CM M97.28DM/FX

Inalcunetavoleèpossibile trovarela dicitura”Valida fino al”el’indica- zionedel periodo(mese e anno) di ultimo utilizzo in produzionedi taluni particolari. In una tavola successiva si dovrà trovare una tavola con la dicitura ”Valida dal” e l’indicazione del periodo (mese e anno) di inizio impiego in produzione di quei particolari.

4.2 Codice posizione

La posizione é un numero che viene u tilizzato per identificare un particolare oggetto nella tavola.

Numerazione Kit

515 125

(o assieme)

Vicino alla posizione si possono trovare delle diciture che servono per meglio identificare la parte di ricambio:

Numerazione parte semplice

A --- T i p o d i g a s

515

G20

125

G20

G20 = Metano (Gas naturale)

3 MATRICOLA E IDENTIFICAZIONE DEL TIPO DI

CALDAIA

OgnicaldaiaprodottaBiasi é contraddistintada un numero di matricola. É importante che tale numero venga citato dall’operatore del centro di assistenza in qualsiasi rapporto diretto con la casa costruttrice (moduli di garanzia e relazioni di intervento; richiesta di informazioni tecniche ecc.)

Procedendo da sinistra verso destra esso identifica: A) La potenza termica utile massima al riscaldamento (vedi 2.1). B) Il tipo di caldaia nelle sue funzioni caratteristiche. C) Il tipo di gas per cui é predisposta la caldaia. La lettera ”N” indica

il metano; la lettera ”G” indica il G.P.L. D) Cinque cifre indicanti il numero progressivo di produzione. E) Q uattro cifre indicantiil mese (le prime due) e l’anno di costruzione

della caldaia.

Queste cifre sono utilizzate in questo catalogo per poter distinguere gli aggiornamenti del prodotto.

B --- Tipo di caldaia D ---Numero progressivo di produzione

M290L.24CM N210560915

A --- Po t e n z a m a x

riscaldamento

C ---Tipo di gas con

cui é stata collaudata e consegnatalacaldaia.

E --- M e s e e a n n o d i

produzione.

515

G30--- G31

G30--- G31125

G 3 0 --- G 31 = Bu ta n o --- P r o p a n o ( G P L )

B --- Limitazione della validità

515(24)

515(28)

125

(24)

Solo per i modelli M290L.24CM e M97.24DM/FX

Solo per i modelli M290L.28CM e

(28)

M97.28DM/FX

4.3 Composizione del codice di ricambio

Ogni parte di ricambio é composta da un codice di distinzione della tavola e da una posizione. Vengono identificate con una posizione solo le parti effettivamente vendute. Il codice di ricambio viene costruito sommandoalcodiceditavola(inaltoadestranellatavola)ilnumero della posizione (singola o kit).

Posizione parte

singola

BI1011

In alcune tavole una parte di ricambio può essere indicatada un codice completo (codice tavola + posizione) questo per indicare che quella parteèacquistabilemadeveessereordinataconilcodiceriportato controllando le eventuali note

121

Posizione Kit Codice ricambio

515

BI1011 121

BI1011 515

4 CODICE RICAMBIO

Tutte le parti di ricambio che possono essere acquistatehanno un codice di ricambio che le identifica in modo univoco. Il codice di ricambio é composto dal codice di tavola e dalla posizione.

=BI1011 515 =BI1011 515

(24)

=BI1011 516

(28)

Page 3

4.4 Utilizzo del codice ricambio

Il codice di ricambio deve essere utilizzato in tutti i documenti che servono per relazioni di intervento, ordine ricambi, sostituzione in garanzia, ecc.

Corrispondenza:

Informazioni

tecniche:

Servizio r icambi:

BSG Caldaie a Gas S.p.A.

Assistenza caldaie

via Pravolton 1/B

33170 Pordenone (PN)

0434 / 238 480

0434 / 238 383

Fax:

0434 / 238 387

www.biasi.it

Page 4

Indice generale

Tavole Edizione N˚ Fogli

BI1441 Parte 1 Gruppo acqua 0216 1 BI1501 Parte 1 Gruppo acqua 0216 1 BI1572 Parte 2 Gruppo acqua 0216 1 BI1672 Parte 2 Gruppo acqua 0216 1 BI1183 Parte 3 Gruppo gas 0216 1 BI1303 Parte 3 Gruppo gas 0216 1 BI1373 Parte 3 Gruppo gas 0216 1 BI2075 Parte 5 Pannello comandi e parti elettriche 0216 1 BI2235 Parte 5 Pannello comandi e parti elettriche 0216 1 BI2245 Parte 5 Pannello comandi e parti elettriche 0216 1 BI1546 Parte 6 Pannelli esterni, camera di combustione 0216 1 BI1566 Parte 6 Pannelli esterni, camera di combustione 0216 1 BI1596 Parte 6 Pannelli esterni, camera di combustione 0216 1 BI1911 Parte 1 Set, accessori 0216 1

Page 5

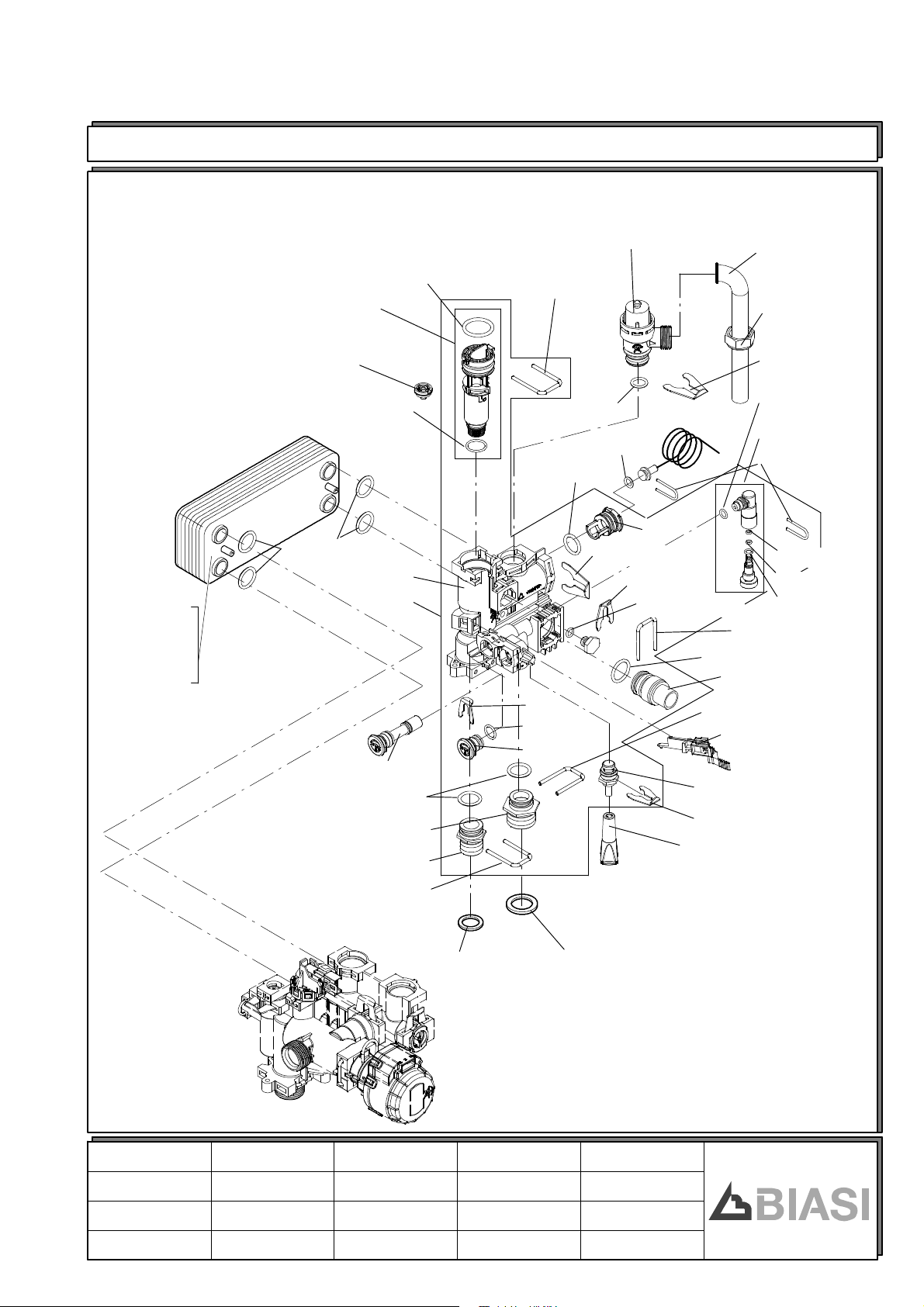

Parte 1 -- Gruppo acqua BI1441

= BI1181 122

(24)

= BI1001 101

(28)

= BI1011 107

501

(10 l/min)

106

= KI1043 144

105

109 502

= BI1351 115

= KI1042 110

= BI1475 119

= BI1351 102

101

137

= BI1262 116

107

= KI1042 102

= BI1124 102

= BI1004 101

= BI1262 116

= BI1182 108

= BI1181 501

= BI1181 107

= KI1043 145

= BI1181 120

= KI1002 119

= BI1351 104

= BI1262 112

102

M290L.24CM M97.24DM/FX

113

= BI1262 112

= BI1351 114

= BI1351 106

= BI1351 104

= BI1001 106

111 112

110

= BI1001 108

= BI1351 104

104

108

107

= BI1181 111

0216

M290L.28CM M97.28DM/FX

Page 6

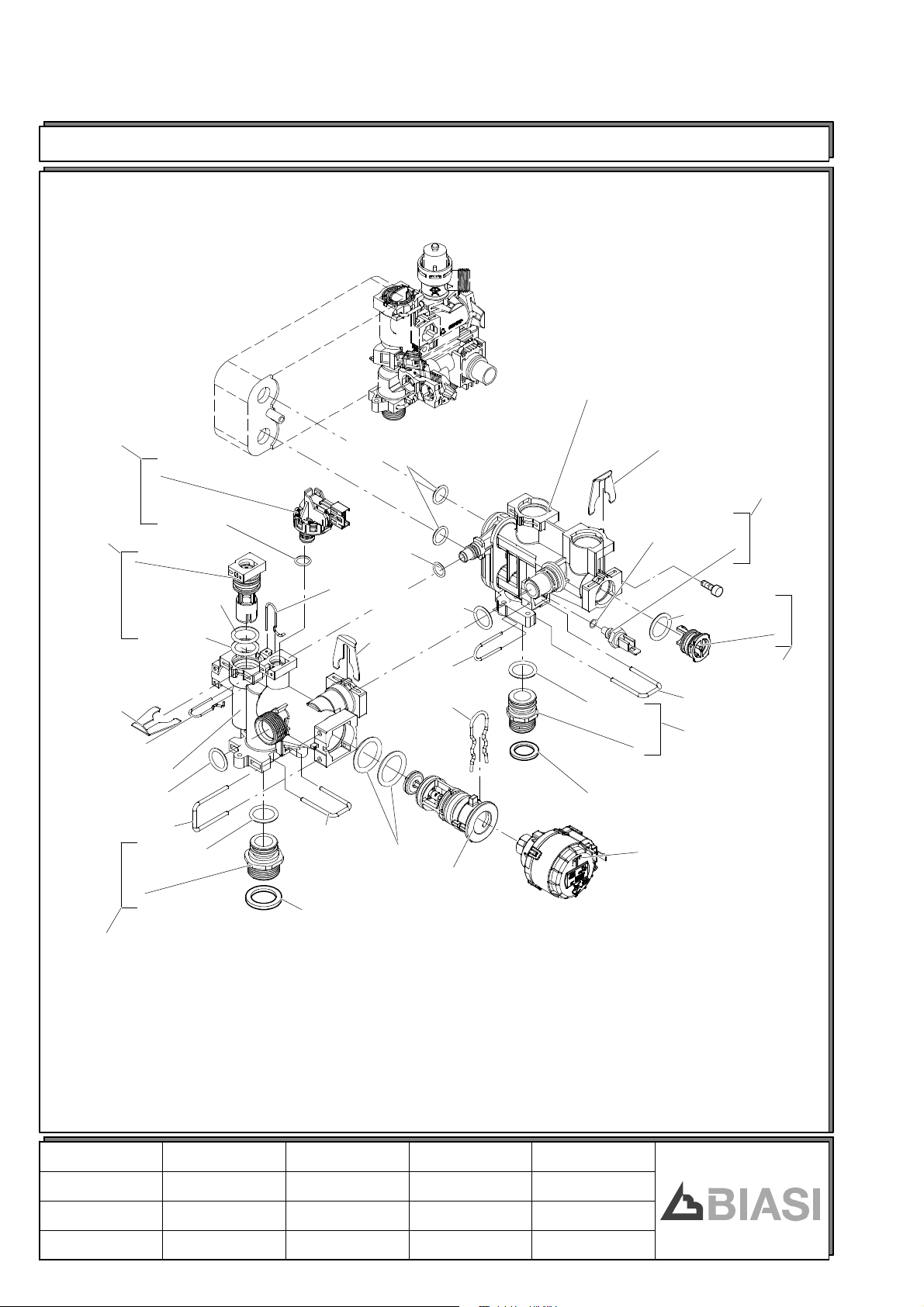

Parte 1 -- Gruppo acqua BI1501

= BI1421 100

= BI1351 118

= BI1351 117

= BI1262 116

= BI1351 112

= BI1262 114 = BI1351 115

= BI1351 113

= BI1262 112

= BI1441 105

100

= BI1262 112

= KI1043 144

= BI1351 113

= BI1351 112

= BI1351 102

= BI1262 116

= BI1351 104

= BI1011 107

= BI1491 101

= KI1042 101

= BI1351 111

= BI1262 116

= KI1042 501

= KI1042 102

= BI1351 102

= BI1351 103

= BI1351 104

= BI1262 112

= BI1351 106

= BI1001 106

= BI1431 100

= BI1351 114

M290L.24CM M97.24DM/FX

M290L.28CM M97.28DM/FX

= BI1001 108

0216

Page 7

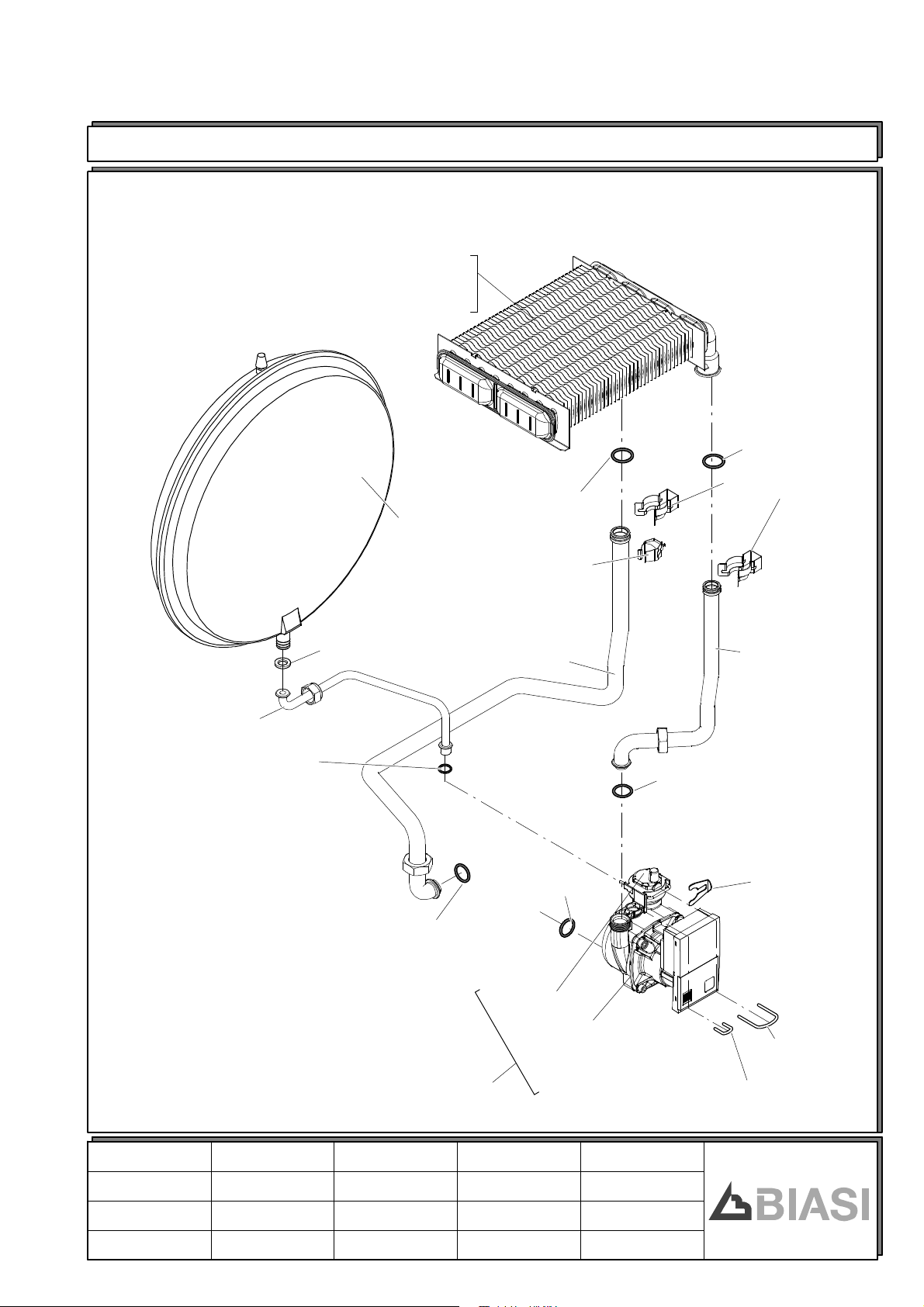

Parte 2 -- Gruppo acqua BI1572

(24)

100

(28)

101

= BI1262 112

= BI1262 100

= BI1442 117

= BI1262 112

= BI1172 101

= BI1562 107

= BI1262 113

= BI1202 105

= BI1262 114

= BI1672 100

= BI1562 106

= BI1212 112

= BI1212 107

= BI1172 113

= BI1562 105

= BI1262 114

= BI1262 116

= BI1262120

= KI1042 101

M97.24DM/FX

M97.28DM/FX

0216

Page 8

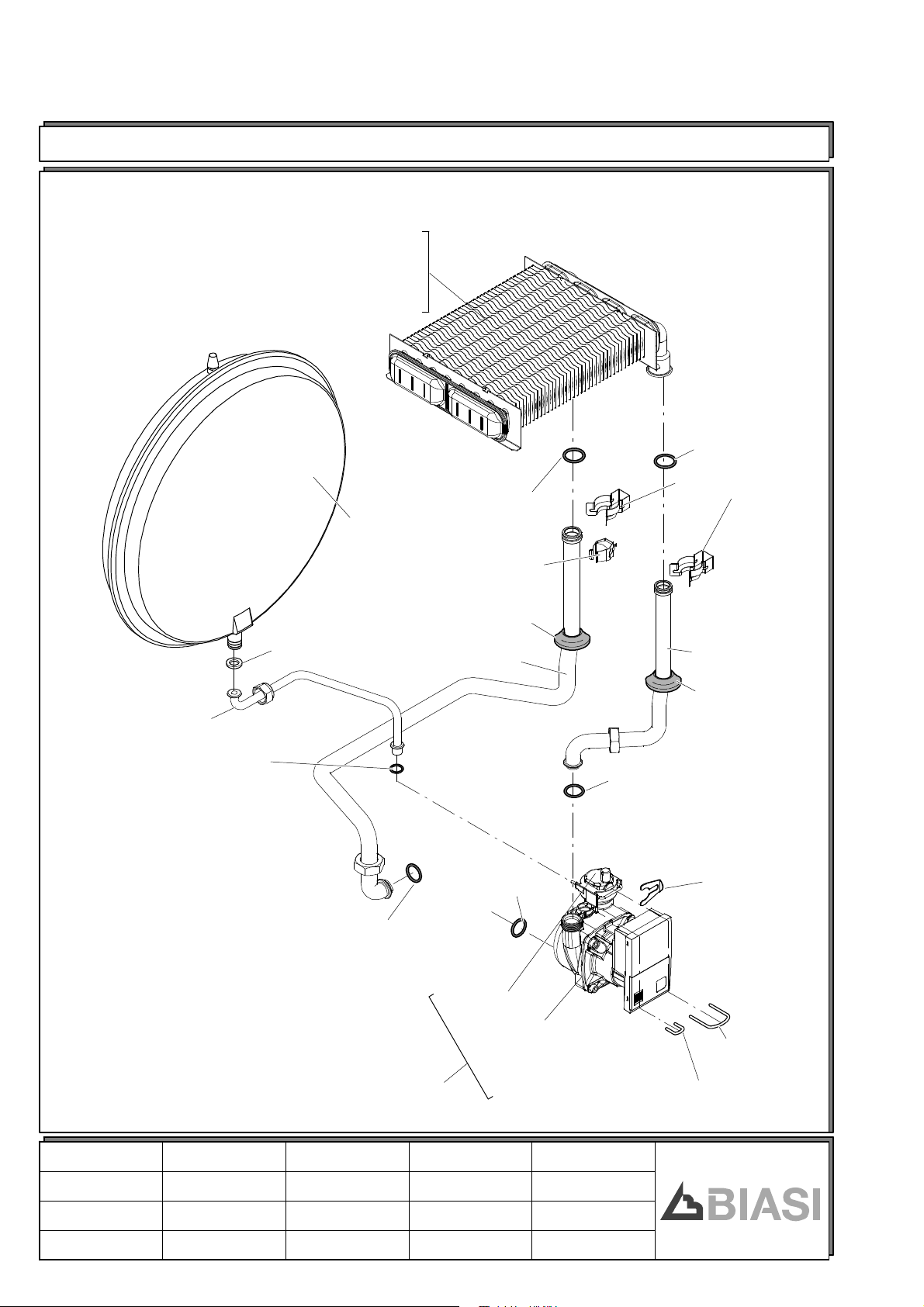

Parte 2 -- Gruppo acqua BI1672

= BI1562 103

(24)

= BI1562 104

(28)

= BI1262 112

= BI1262 100

= BI1442 117

= BI1262 112

= BI1172 101

= BI1562 107

= BI1262 113

= BI1202 105

= BI1262 114

= BI1002 113

= BI1562 106

= BI1212 112

= BI1212 107

= BI1172 113

= BI1562 105

= BI1002 113

= BI1262 114

= BI1262 116

= BI1262120

M290L.24CM

M290L.28CM

100

= KI1042 101

0216

Page 9

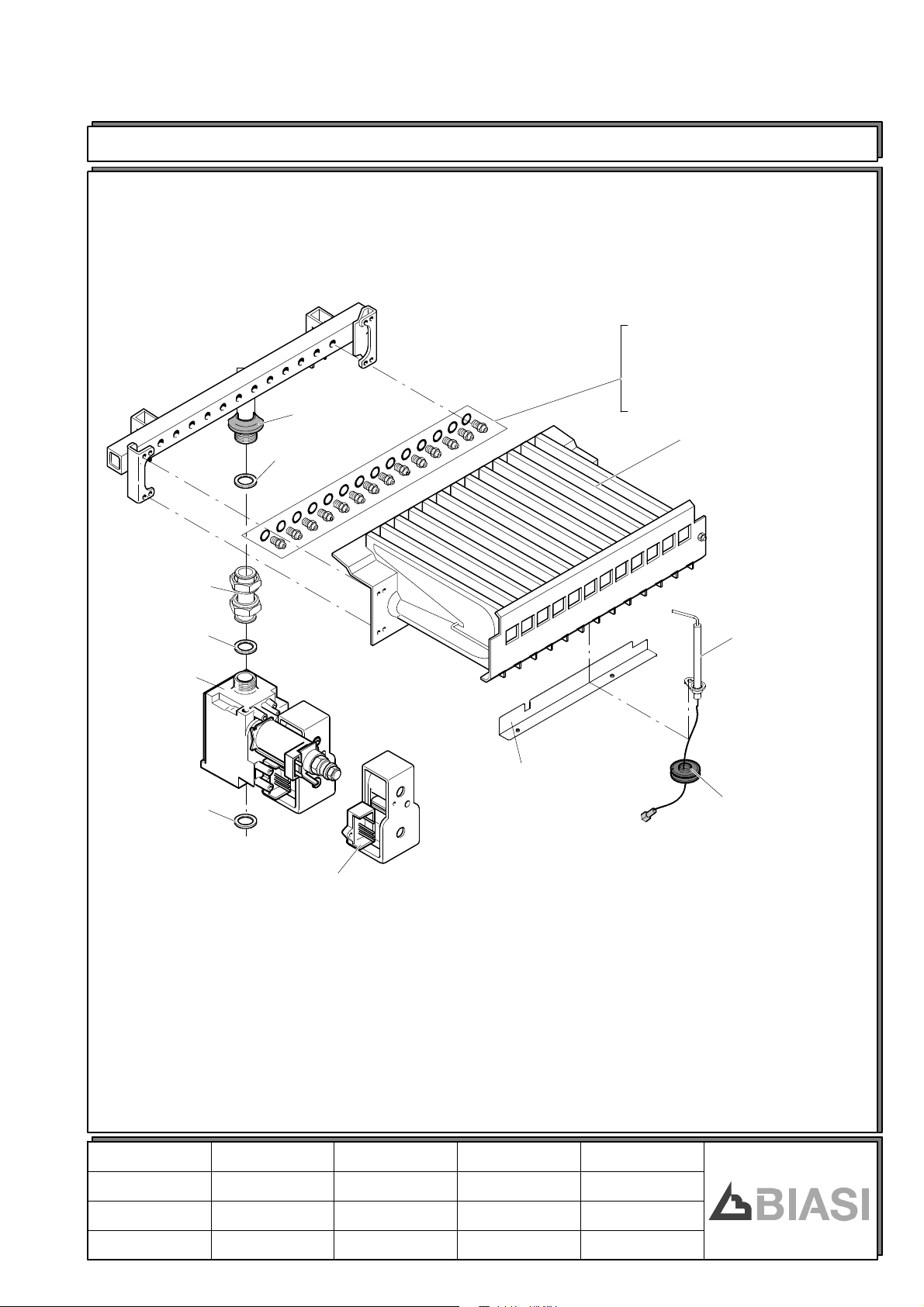

Parte 3 -- Gruppo gas BI1183

= KI1044 502

(G20)

= KI1004 576

= BI1002 113

= BI1001 108

101

(G30--G31)

= KI1004 147

= BI1001 108

= BI1093 104

= BI1001 108

= BI1373 101

109

= BI1002 115

= BI1093 107

M290L.28CMM290L.28CM

0612

Page 10

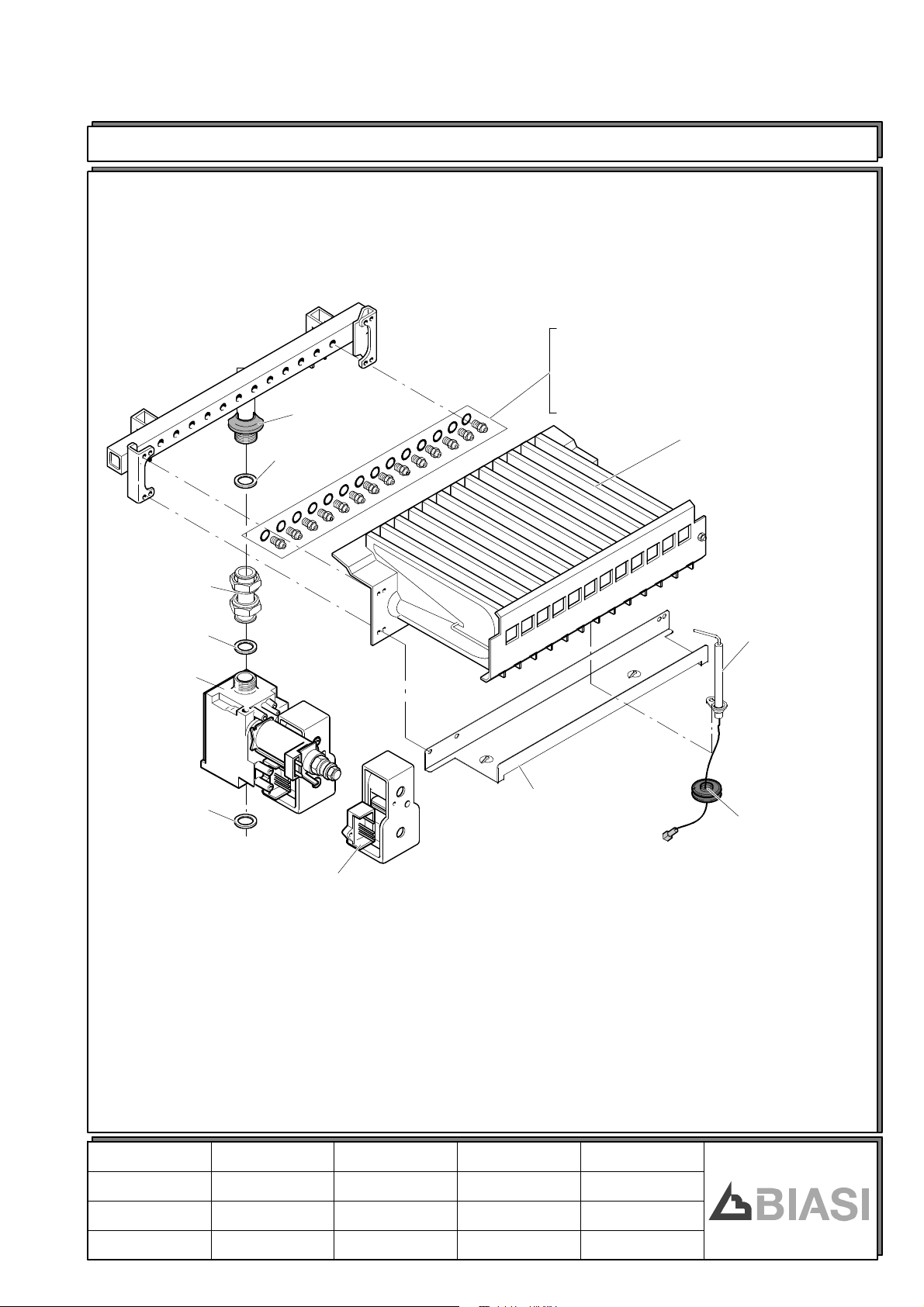

Parte 3 -- Gruppo gas BI1303

= BI1103 502

(G30--G31)

= BI1183 509

(G20)

(28)

(G20)

500

(24)

= BI1001 108

= BI1183 101

(24)

100

= BI1213 108

(28)

= BI1001 108

= BI1093 104

= BI1001 108

101

= BI1093 107

M97.24DM/FX

M97.28DM/FX

0216

Page 11

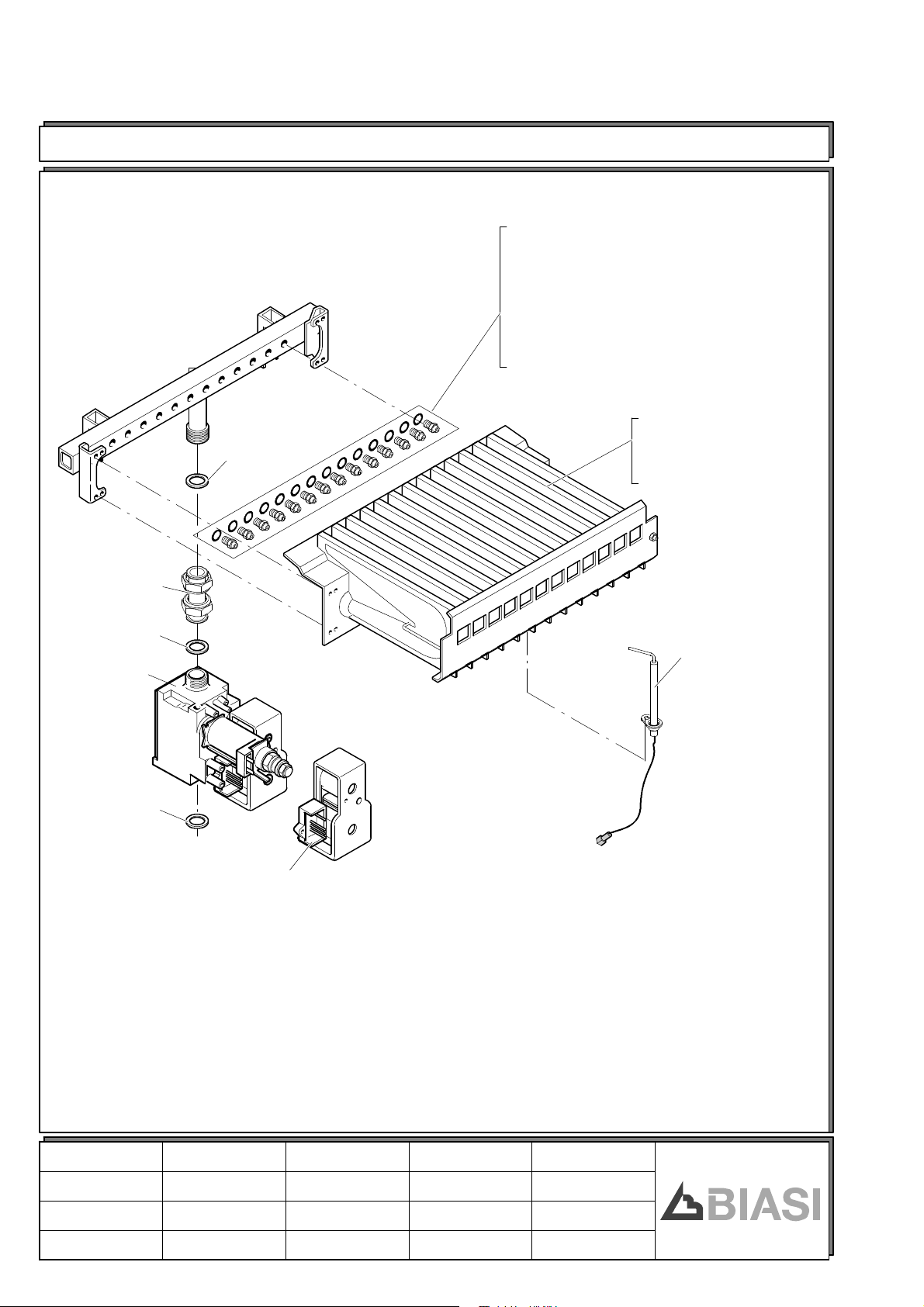

Parte 3 -- Gruppo gas BI1373

= BI1153 500

(G30--G31)

= KI1044 502

(G20)

= BI1002 113

= BI1001 108

= BI1183 101

= BI1443 100

= BI1001 108

= BI1093 104

= BI1001 108

= BI1323 101

= BI1233 103

= BI1002 115

= BI1093 107

M290L.24CMM290L.24CM

0612

Page 12

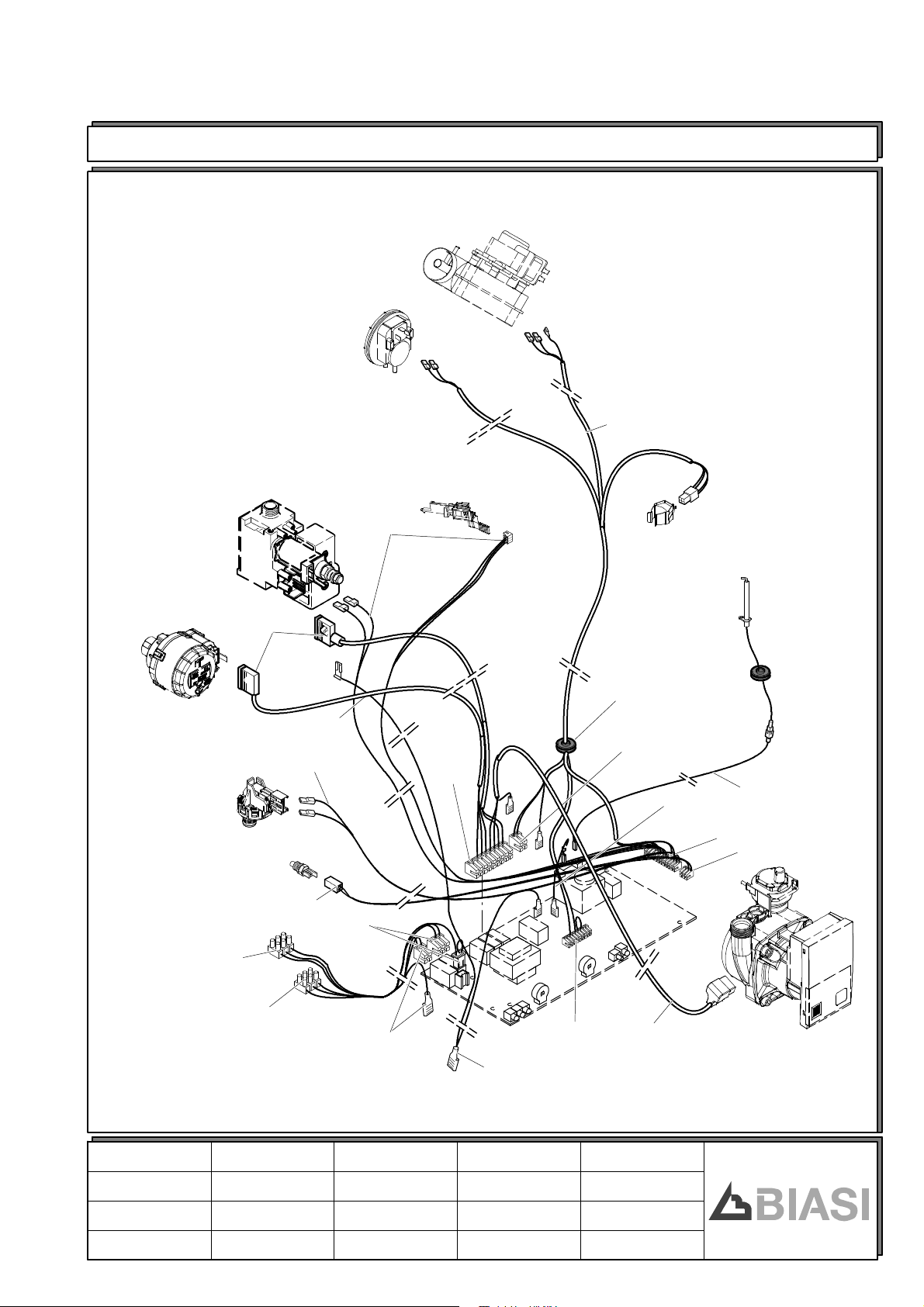

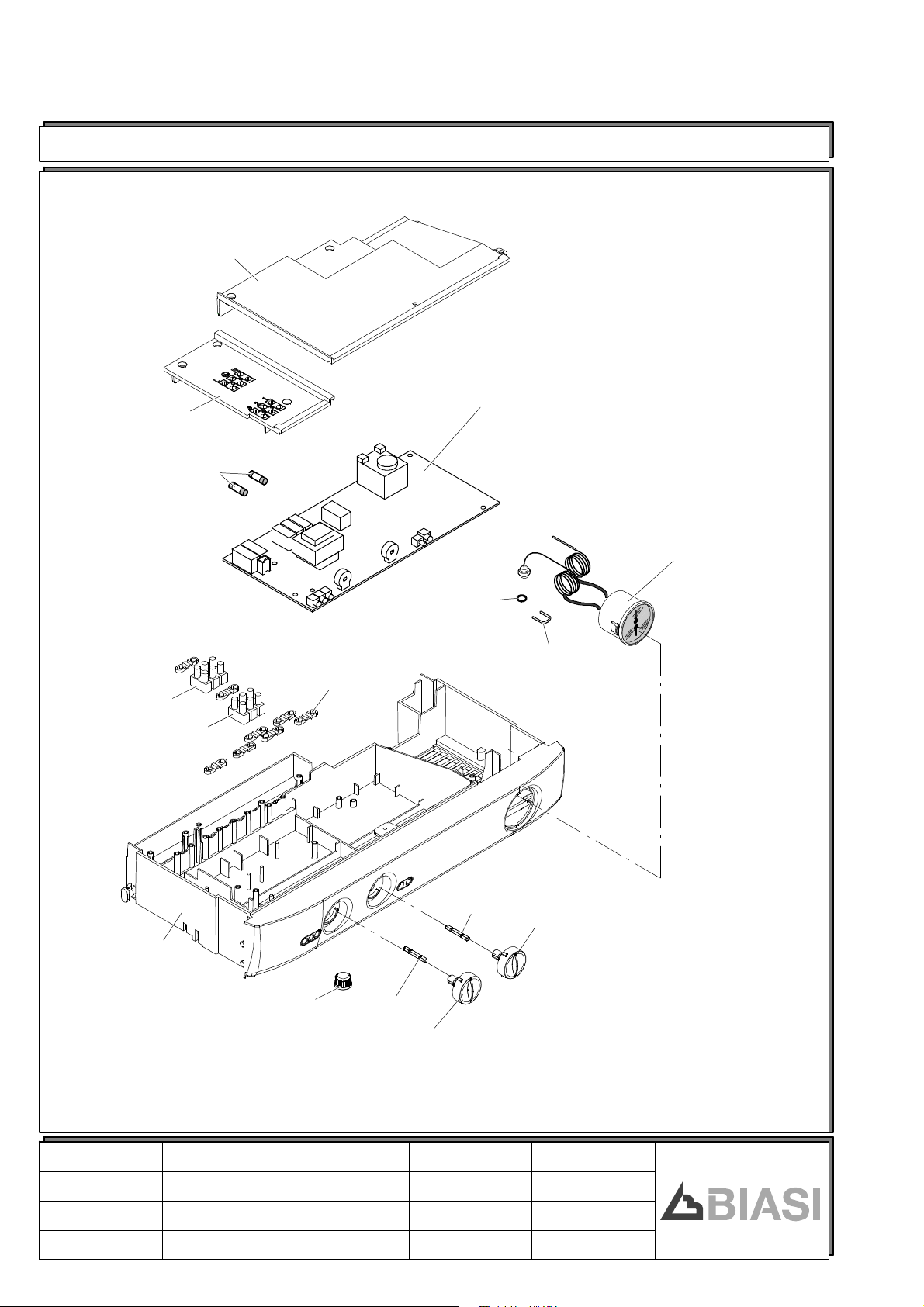

Parte 5 -- Pannello comandi e parti elettr. BI2075

= BI1475 112

105

= BI1475 111

= BI1295 108

= BI1475 108

= BI1475 109

= BI1885 104

= KI1066 208

= BI1475 110

= BI1475 119

= BI1181 107

= BI1475 105

= BI1535 101

= BI1475 105

= BI1535 101

M290L.24CM M97.24DM/FX

M290L.28CM M97.28DM/FX

0216

Page 13

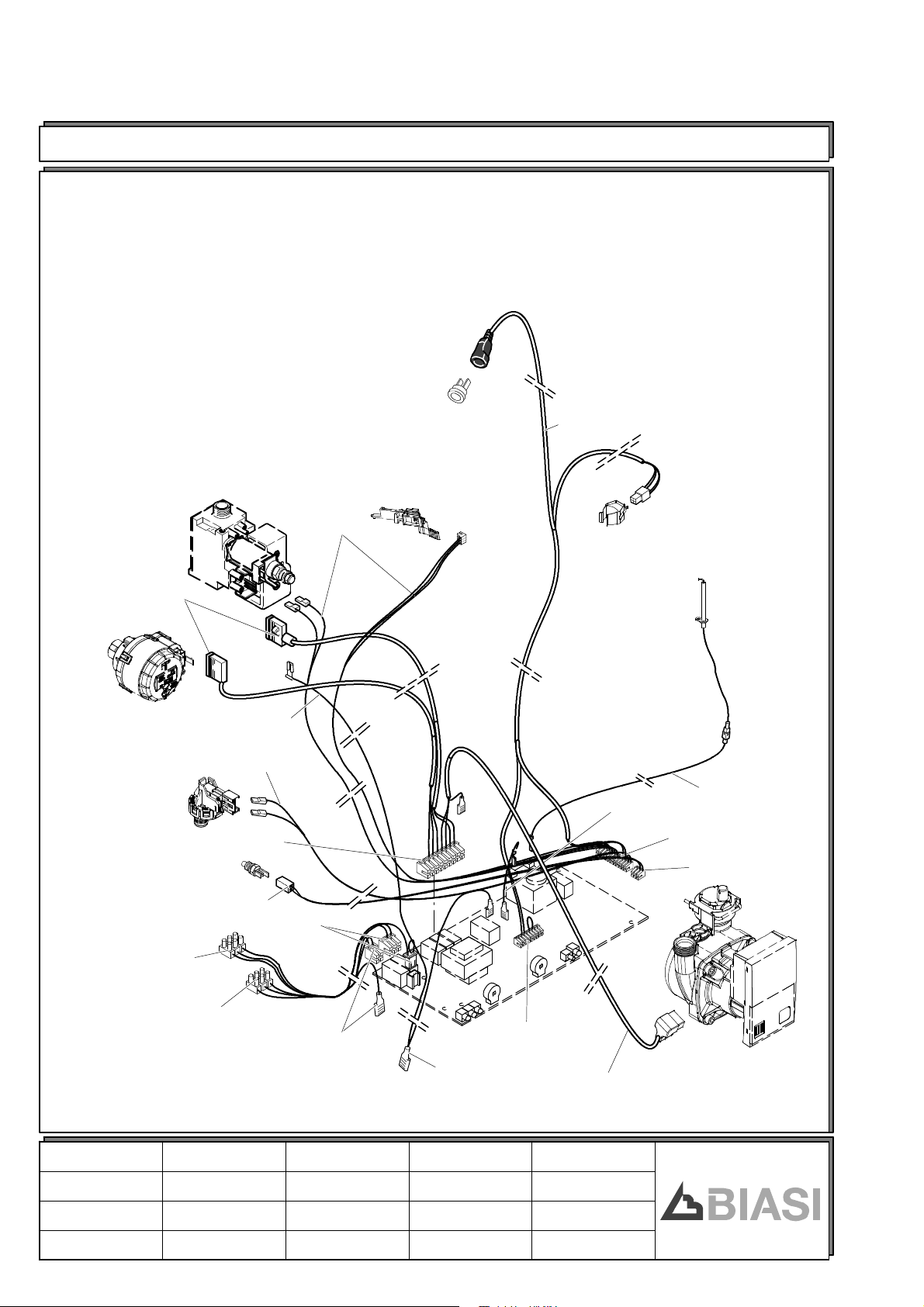

Parte 5 -- Pannello comandi e parti elettr. BI2235

116

= BI2085 103

= BI2085 105

= BI2085 106

133

= BI1765 121

116

= BI2085 106

= BI2085 105

133

116

= BI1765 121

= BI1002 115

116

= BI1765 102

= BI2085 101

116

= BI2085 103

133

M290L.24CM

M290L.28CM

0216

Page 14

Parte 5 -- Pannello comandi e parti elettr. BI2245

103

= BI2235 133

= BI2085 103

= BI2085 105

= BI2085 106

= BI1765 121

103

= BI2235 133

= BI2085 106

= BI2085 105

M97.24DM/FX

= BI1765 102

= BI2085 101

103

= BI2085 103

103

= BI1765 121

= BI2235 133

0216

M97.28DM/FX

Page 15

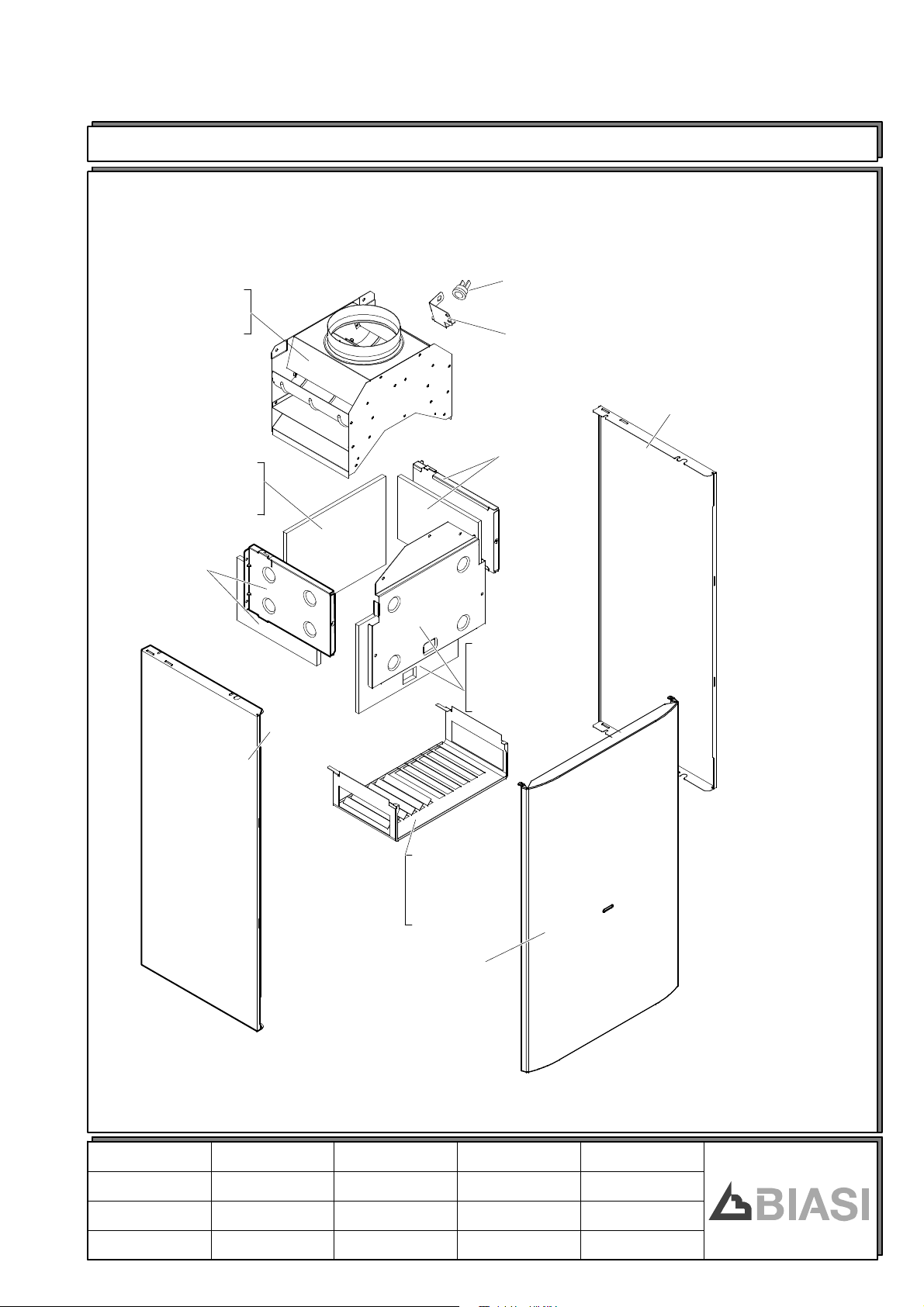

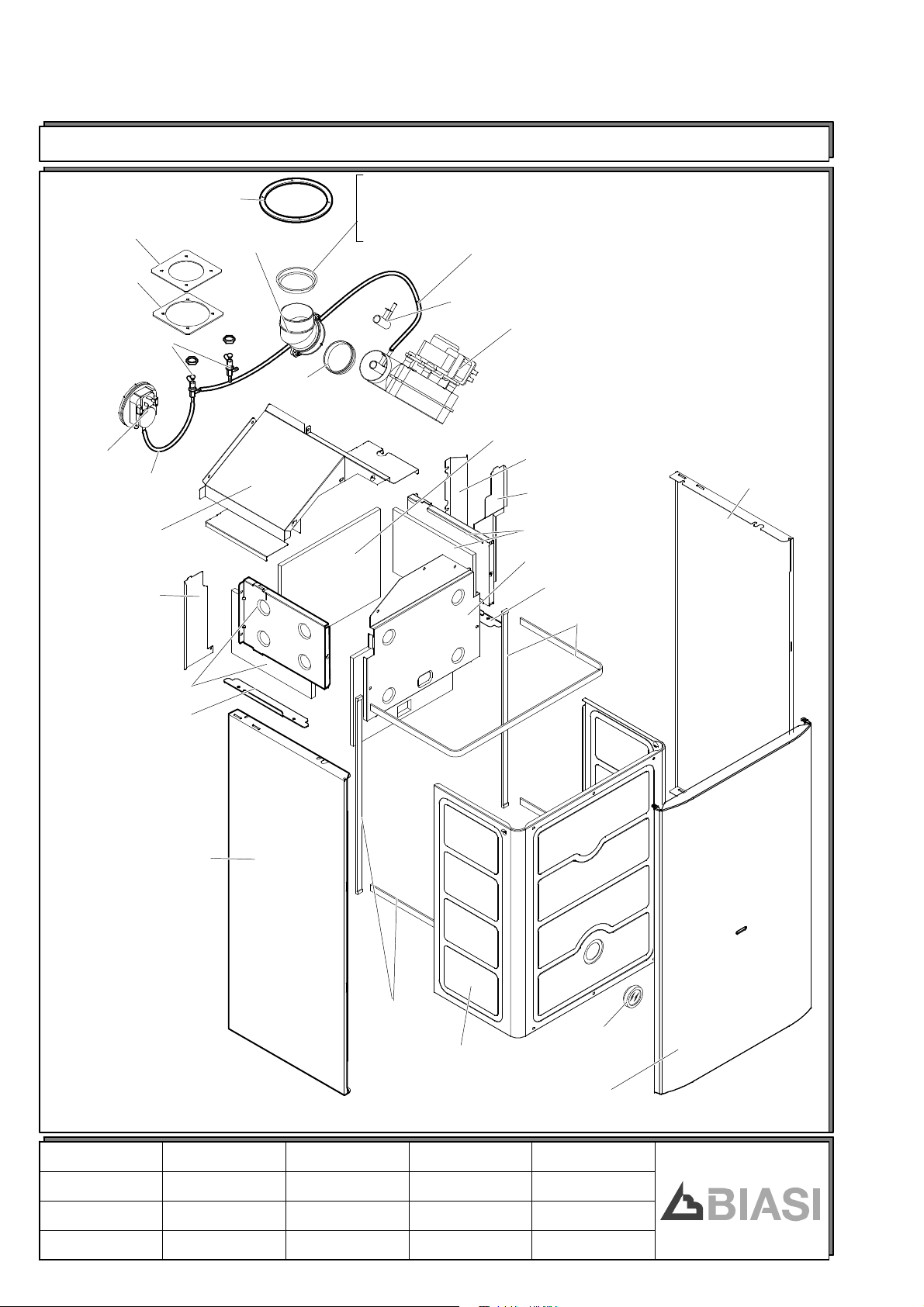

Parte 6 -- Pannelli esterni, camera di combustione BI1546

100

(24)

101

(28)

102

= BI1326 100

103 104

(24) (28)

= BI1346 102

= BI1326 100

= BI1326 105

= BI1366 109

(28)

= BI1326 101

(24)

= BI1086 102

(24)

= BI1013 109

(28)

= BI1356 100

M97.24DM/FX

M97.28DM/FX

0216

Page 16

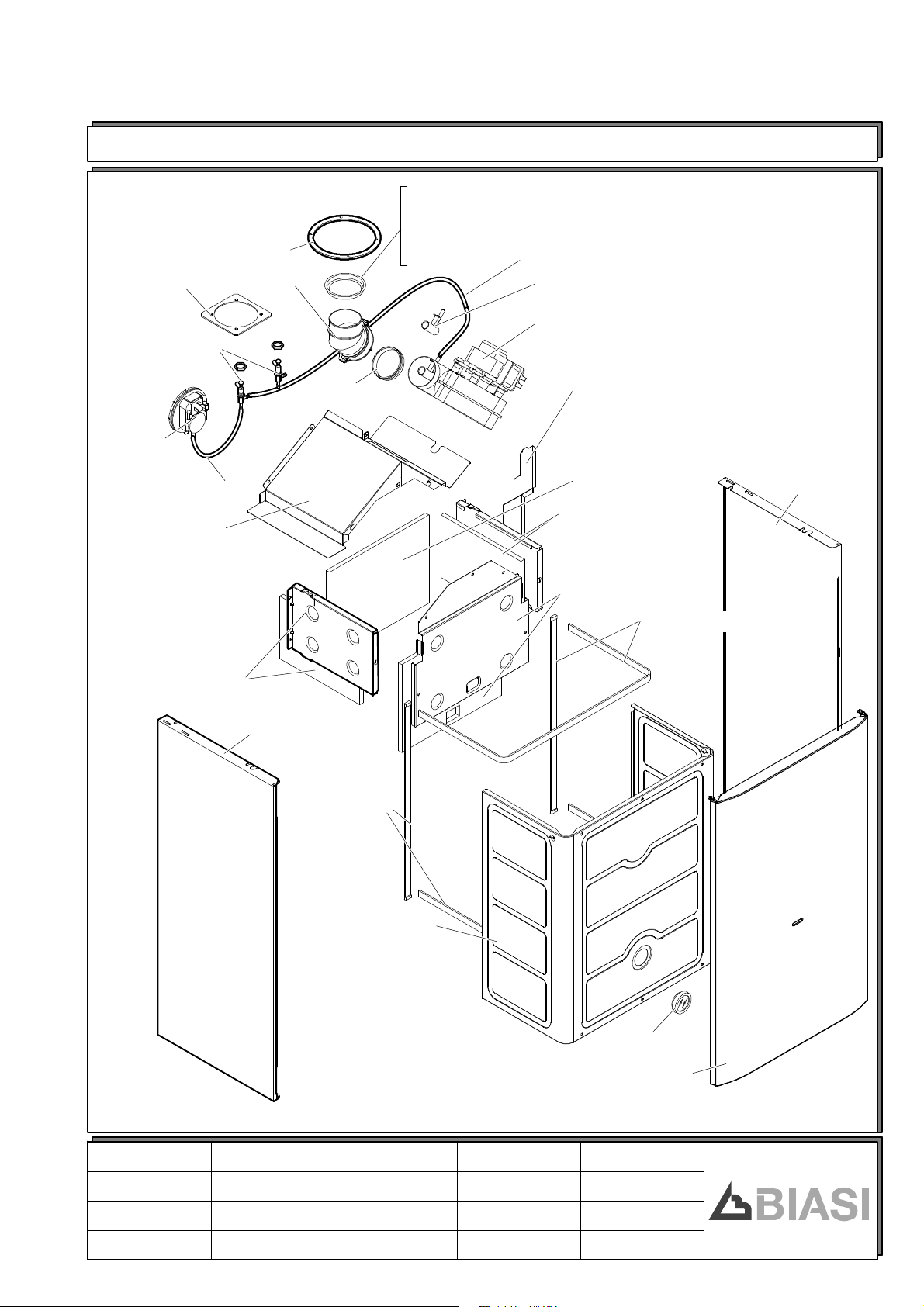

Parte 6 -- Pannelli esterni, camera di combustione BI1566

= BI1406 115

= BI1016 101

= BI1536 100

= BI1506 101

= BI1016 107

= BI1426 103

= BI1426 104

= BI1016 104

= BI1336 108

= BI1336 106

(ø47)

= BI1506 100

(ø38)

= BI1256 101

100

101

= BI1366 101

= BI1426 105

= BI1426 106

= BI1326 105

102

= BI1326 100

= BI1426 102

= BI1376 101

= BI1336 500

= BI1326 100

= BI1376 101

= BI1326 105

= BI1336 500

= BI1206 118

= BI1336 100

= BI1356 100

0216

M290L.24CMM290L.24CM

Page 17

Parte 6 -- Pannelli esterni, camera di combustione BI1596

= BI1336 106

(ø47)

= BI1016 104

= BI1016 101

= BI1536 100

= BI1336 108

= BI1506 100

(ø38)

= BI1256 101

100

101

102

= BI1016 107

= BI1366 105

= BI1326 100

= BI1366 101

= BI1326 105

= BI1336 500

= BI1566 102

= BI1326 108

= BI1326 100

= BI1366 109

= BI1326 105

= BI1336 500

M290L.28CMM290L.28CM

= BI1336 100

= BI1206 118

= BI1356 100

0216

Page 18

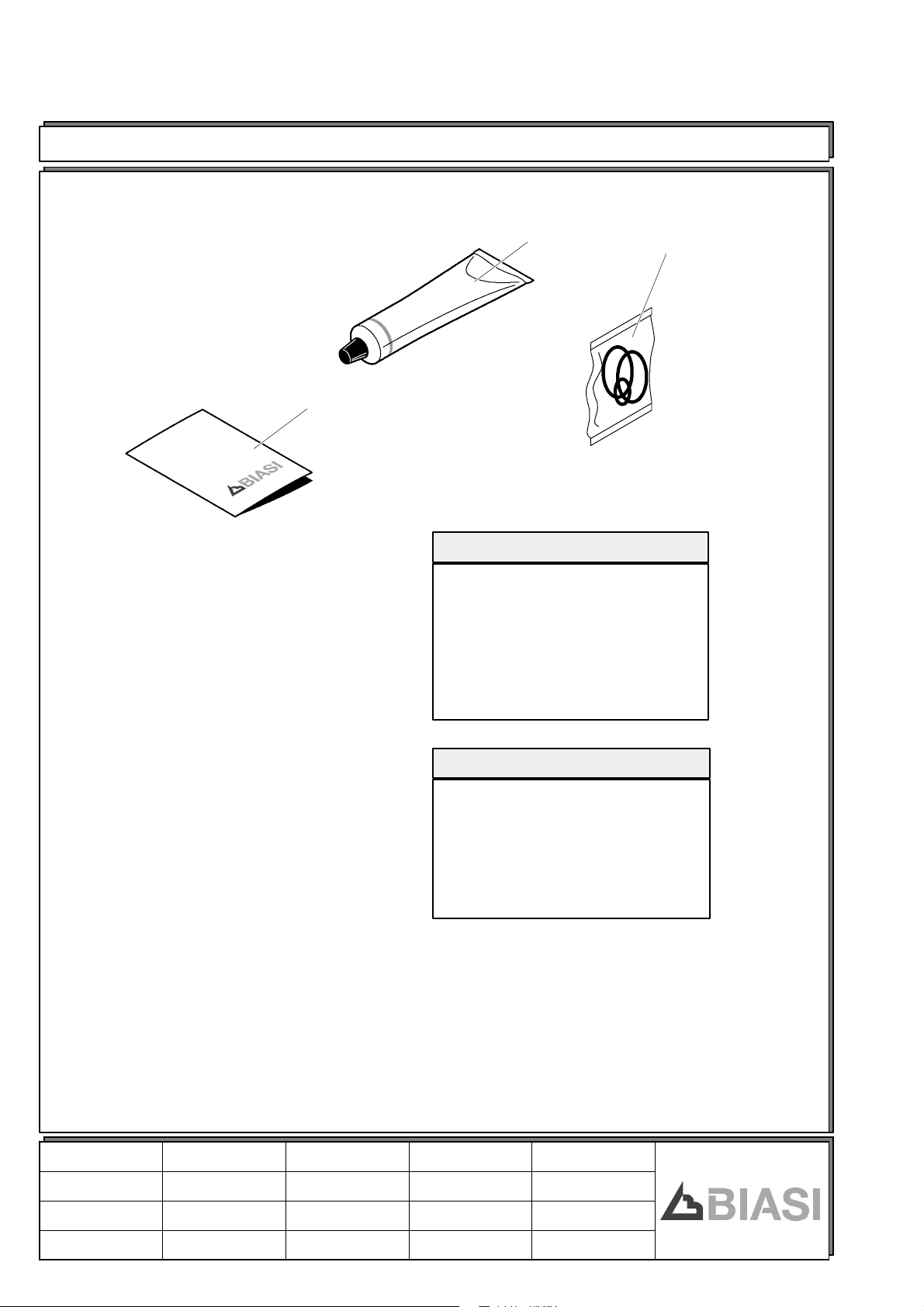

Parte 1 -- Set, accessori BI1911

= BI1901 102

= KI1901 101

800 Set guarnizioni Or

Tavola Pos. N. T. Dimensione

BI1001 115 10 12,42 x 1,78 KI1043 144 10 18,64 x 3,53 BI1001 503 10 KI1043 114 10 17,04x3,53 KI1001 105 10 17,13x2,62 BI1475 119 10 7x2 BI1212 112 10 17,04x4,00

= BI1903 504

Kit guarnizioni

condotto fumi

M290L.24CM M97.24DM/FX

M290L.28CM M97.28DM/FX

BI1901 802 Set guarnizioni

Tavola Pos. N. T. Dimensione

BI1001 107 10 P 1/4” BI1001 109 10 P 3/8” BI1202 105 10 P 3/8” BI1001 106 10 P 1/2” BI1001 108 10 P 3/4” BI1001 105 10 P 1”

0216
