Beyerdynamic SHM 800 User Manual

SHM 800 Serie

Produktinformation

Product Information

Informations de produit

Schwanenhalsmikrofon
Gooseneck microphone
Microphone sur col de cygne

Schwanenhals - Achtung

Zur Vermeidung von Überdehnungen
und frühzeitigem Verschleiß darf der
Schwanenhals nur bis max. 90 Grad
gebogen werden.

Gooseneck - Caution

In order to avoid overstretching and
premature wear and tear never bend
the gooseneck more than 90°.

Col de Cygne - Attention

Flexion de 90 degrés max. afin d’éviter
tout sur-allongement et toute usure
prématurée.

PRODUKTINFORMATION SHM 800 Serie

PRODUCT INFORMATION SHM 800 Series

INFORMATIONS DE PRODUIT SHM 800 Série

deutsch

englishfrançais

3

Anwendungen . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Anschluss und Inbetriebnahme . . . . . . . . . . Seite 4

Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Typen-Schlüssel . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Versionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Lieferzubehör. . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Optionales Zubehör. . . . . . . . . . . . . . . . . . . . Seite 5

Technische Daten. . . . . . . . . . . . . . . . . . . . . . Seite 6

Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Frequenzgang, Richtdiagramm,

Schaltbilder . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Applications . . . . . . . . . . . . . . . . . . . . . . . . . . Page 8

Connection and Setting up. . . . . . . . . . . . . . Page 8

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . Page 8

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 8

Types. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 8

Versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Supplied Accessories . . . . . . . . . . . . . . . . . . . Page 9

Optional Accessories . . . . . . . . . . . . . . . . . . . Page 9

Technical Specifications. . . . . . . . . . . . . . . . . Page 10

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10

Frequency response curve,

Polar pattern, Wiring Diagrams . . . . . . . . . . Page 11

Applications . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Branchements et mise en marche . . . . . . . . Page 12

Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Service après-vente . . . . . . . . . . . . . . . . . . . . Page 12

Codes référence . . . . . . . . . . . . . . . . . . . . . . . Page 12

Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Accessoires fournis. . . . . . . . . . . . . . . . . . . . . Page 13

Accessoires en option . . . . . . . . . . . . . . . . . . Page 13

Spécifications techniques . . . . . . . . . . . . . . . Page 14

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14

Courbe de fréquence, Directivité,

Diagrammes de câblage . . . . . . . . . . . . . . . . Page 15

INHALT / CONTENTS / SOMMAIRE

4

PRODUKTINFORMATION SHM 800 Serie

Sie haben sich für das Schwanenhalsmikrofon aus der Reihe SHM

800 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen. Nehmen
Sie sich bitte einige Minuten Zeit und lesen Sie diese Produktinformation
vor Inbetriebnahme auf merk sam durch.

Anwendungen

Das SHM 800 mit Hypernieren/Keulen charak teristik ist extrem

rückkopp lungsarm und Nebenge räusche werden wir kungsvoll unter ­drückt. Das Schwanenhals mikro fon eignet sich sehr gut als Redner ­mikrofon in Konferen zen.

Anschluss und Inbetriebnahme

• Das SHM 800 ist mit einem 3-pol. XLR-Stecker bzw. einer
3-pol. XLR-Kupplung oder einem Nexusstecker (Klinke) aus ge stattet.
Sie können es an jeden Mikrofoneingang mit Phantom spei sung
anschließen. Zum Anschluss verwenden Sie nur symmetrische Kabel.

• Richten Sie das Mikrofon so aus, dass es direkt auf die Schall quelle
(Redner) zeigt.

• Der Aufnahmewinkel bleibt auch für sehr hohe Frequenzen kon­stant. Innerhalb eines Winkels von ± 40 Grad ergeben sich da her
keine Klangverfärbungen bei seitlicher Bewe gung des Spre chers.
Außerhalb dieses Aufnahme winkels nimmt die Empfindlich keit des
Mikrofons sehr stark ab.

Pflege

Bei Bedarf reinigen Sie das Schwanenhalsmikrofon mit ei nem

weichen feuchten Tuch. Wenn notwendig, können Sie ein mildes
Reinigungsmittel (z.B. Geschirrspülmittel) verwenden, auf keinen Fall lö­semittelhaltige Reiniger. Achten Sie darauf, dass in den Mikrofon wand ­ler kein Wasser läuft.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes Fach per -

sonal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst
alle Garantieansprüche verlieren.

Typen-Schlüssel

Die letzte Zahl der Bezeichnung zeigt die Länge des Schwa nen halses
an:
SHM 803

= 35 cm

SHM 805

= 50 cm

Schwanenhalsmikrofone mit einem Leuchtring haben als zweite Zahl
eine „1“:
SHM 81

4 = mit Leuchtring, 40 cm lang

SHM 81

5 = mit Leuchtring, 50 cm lang

5

deutsch

Die Buchstaben nach der Bezeichnung stehen für:
A = Standardtyp, XLR-Stecker
AD = Designausführung mit konischem Schwanenhals
ADN = Designausführung mit konischem Schwanenhals

und Nextelbeschichtung
AN = Standard, mit Nextelbeschichtung
AS = Standard, mit Schalter
AW = Standard, in weiß
E = ohne Speisewandler
F = mit XLR-Buchse
FS = mit XLR-Buchse und Schalter
G = mit 5/8" Innengewinde
YN = mit Nexusstecker und Nextelbeschichtung
YLN = mit Nexusstecker, langem Schaft, Nextelbeschichtung

Versionen

Bez. Beschreibung . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr.

SHM 803 A mit 3-pol. XLR-Stecker, schwarz. . . . . . . . . . 464.740

SHM 803 AS mit 3-pol. XLR-Stecker, schwarz,

mit Ein/Aus-Schalter . . . . . . . . . . . . . . . . . . . 464.767

SHM 803 F mit 3-pol. XLR-Buchse . . . . . . . . . . . . . . . . . . 464.775

SHM 805 A mit 3-pol. XLR-Stecker, schwarz. . . . . . . . . . 464.783

SHM 805 AS mit 3-pol. XLR-Stecker, schwarz,

mit Ein/Aus-Schalter . . . . . . . . . . . . . . . . . . . 464.791

SHM 805 F mit 3-pol. XLR-Buchse . . . . . . . . . . . . . . . . . . 470.295

Lieferzubehör

WS 88 Windschutz, anthrazit . . . . . . . . . . . . . . . . . 454.303

Optionales Zubehör

Bez. Beschreibung . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr.

ZSH 23 FT Tischfuß mit 3-pol. XLR-Buchse

und Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.902

ZSH 25 FT Tischfuß mit 5-pol. XLR-Buchse

und Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.910

ZSH 23 FG 5/8"-Gewindeadapter (mit

Reduzierstück 3/8") mit

3-pol. XLR-Buchse und Kabel . . . . . . . . . . . . 464.929

ZSH 25 FG 5/8"-Gewindeadapter (mit

Reduzierstück 3/8") mit

5-pol. XLR-Buchse und Kabel . . . . . . . . . . . . 464.937

ZSH 20 Elastische Halterung für Tischeinbau

von SHM 803 F ohne Schalter . . . . . . . . . . . 454.559

ZSH 50 (CM) Tischfuß mit Gummiauflage,

mit XLR-Einbaustecker,
für Schwanenhalsmikrofone

mit XLR-Buchse . . . . . . . . . . . . . . . . . . . . . . . 431.451

ZSH 51 (CM) Stativ-Adapter

mit XLR-Einbaustecker,
für Schwanenhalsmikrofone

mit XLR-Buchse . . . . . . . . . . . . . . . . . . . . . . . 431.478

6

Technische Daten

Wandlerprinzip . . . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret)

Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . Druckgradient /

Interferenzrohr

Übertragungsbereich. . . . . . . . . . . . . . . 40 - 18.000 Hz

Richtcharakteristik. . . . . . . . . . . . . . . . . Hyperniere/Keule

Feldleerlaufübertragungs-

faktor bei 1 kHz . . . . . . . . . . . . . . . . . . . 15 mV/Pa

Nennimpedanz . . . . . . . . . . . . . . . . . . . 200 Ω

Nennabschlussimpedanz . . . . . . . . . . . . 1 kΩ

Max. Grenzschalldruckpegel

bei 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . 124 dB

Geräuschspannungsabstand

bezogen auf 1 Pa. . . . . . . . . . . . . . . . . . 60 dB

A-bewertetes Eigenrauschen . . . . . . . . 26 dB

Spannungsversorgung. . . . . . . . . . . . . . 9 - 52 V, Phantom

Speisestrom . . . . . . . . . . . . . . . . . . . . . . 3 mA

Anschluss . . . . . . . . . . . . . . . . . . . . . . . . 3-pol. XLR (male) bei

A-Version

3-pol. XLR (female) bei

F-Version (Überwurfmutter für

Befestigung mit integrierter

6-Kant Inbusschraube,

Größe 1,3)

4-pol. Nexusstecker

bei Y-Version
Abmessungen

Kopfdurchmesser. . . . . . . . . . . . . . . . . . 8,2 / 12 mm

Länge . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 mm

Schwanenhalsdurchmesser . . . . . . . . . . 8 mm

Schaftdurchmesser unten . . . . . . . . . . . 20 mm

Überwurf / Verriegelung. . . . . . . . . . . . 25 mm

Gesamtlänge . . . . . . . . . . . . . . . . . . . . . je nach Ausführung

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . je nach Ausführung

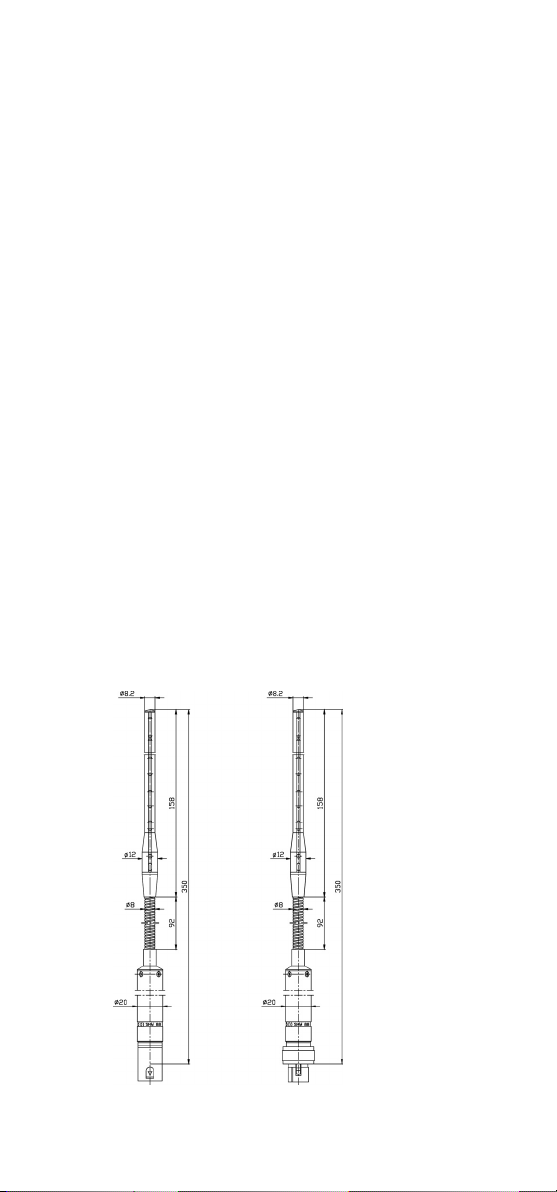

Abmessungen

F-VersionA-Version

Alle Angaben in mm.

deutsch

7

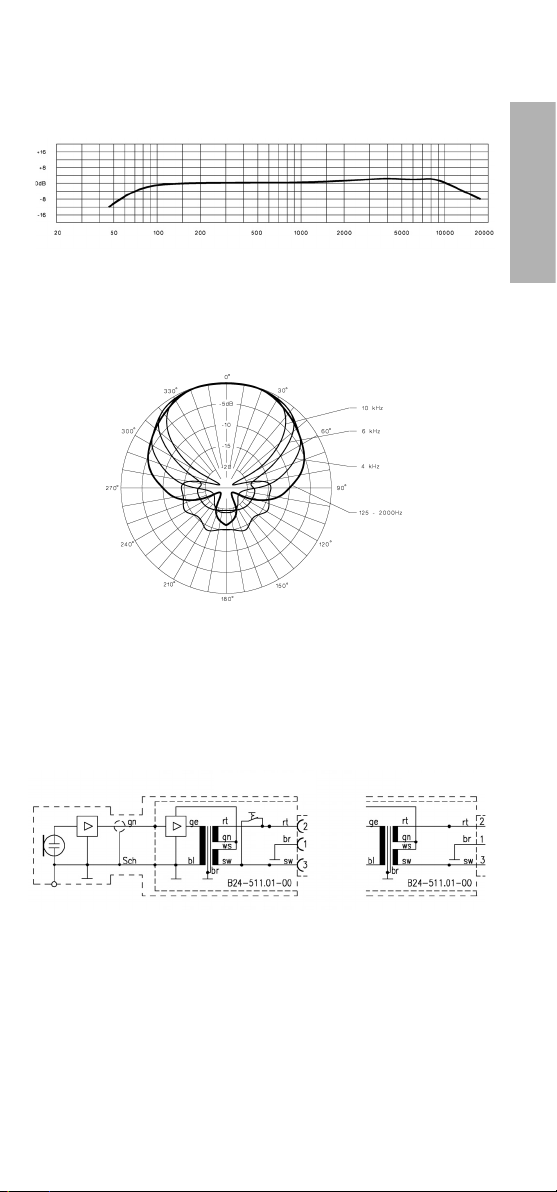

Frequenzkurve

Schaltbilder

Richtdiagramm

± 2,5 dB 0 dB 15 mV/Pa

=

^

Version F Version A

8

PRODUCT INFORMATION SHM 800 Series

Thank you for selecting the condenser microphone of the SHM 800

series. Please take some time to read carefully through this product
information before setting up the equip ment.

Applications

The SHM 800 is a pencil-style shotgun microphone with a hyper-

cardioid polar response giving very high gain-before-feedback properties
and isolation from ambient and reflected noise sources. Applications for
this gooseneck microphone include conference facilities and boardrooms
where the microphone can be lectern mounted or positioned on a table.

Connection and Setting up

• The SHM 800 is fitted with a 3-pin male XLR connector, 3-pin female

XLR coupling or a jack plug (Nexus). The micro phone can be used
with any balanced microphone input supplying phantom power.
Cables suitable for balanced audio inputs must be used (twin­conductor plus screen).

• The microphone must be positioned so that it points directly to the

sound source which, in most applications will be a speaker and the
microphone should be positioned about 30 cm from the mouth for
optimum performance.

• The pickup angle is constant; even at high frequencies and within

an angle of ± 40° the sound will remain at an even level. Outside this
angle the SHM 800 has been designed so that the sensitivity of the
microphone decreases considerably.

Maintenance

For cleaning the gooseneck microphone use a soft damp cloth. If

necessary you can use a mild cleansing agent (such as washing-up liquid).
Do not use any solvent agents and make sure that no water enters the
transducer element.

Service

In the unlikely event of equipment failure, the microphone should

be returned to your beyerdynamic dealer. Dismantling the microphone
yourself will render the guarantee null and void.

Types

The last number of the description indicates the length of the
gooseneck:
SHM 803

= 35 cm

SHM 805

= 50 cm

Gooseneck microphones with an illuminated ring have a “1” as second
number:
SHM 81

4 = with illuminated ring, 40 cm long

SHM 81

5 = with illuminated ring, 50 cm long

english

9

The letters following the description indicate:
A = Standard type, XLR plug
AD = Design version with conical gooseneck
ADN = Design version with conical gooseneck and

Nextel

®

finish

AN = Standard type, with Nextel

®

finish
AS = Standard, with switch
AW = Standard, colour: white
E = without pre-amp
F = with XLR socket
FS = with XLR socket and switch
G = with 5/8" internal thread
YN = with Nexus plug and Nextel

®

finish

YLN = with Nexus plug, long shaft, Nextel

®

finish

Versions

Model Description . . . . . . . . . . . . . . . . . . . . . . . . . Order#

SHM 803 A with 3-pin XLR plug, black . . . . . . . . . . . . . . 464.740

SHM 803 AS with 3-pin XLR plug, black,

with On/Off-switch . . . . . . . . . . . . . . . . . . . . 464.767

SHM 803 F with 3-pin XLR socket. . . . . . . . . . . . . . . . . . 464.775

SHM 805 A with 3-pin XLR socket, black . . . . . . . . . . . . 464.783

SHM 805 AS with 3-pin XLR plug, black,

with On/Off-switch . . . . . . . . . . . . . . . . . . . . 464.791

SHM 805 F with 3-pin XLR socket. . . . . . . . . . . . . . . . . . 470.295

Supplied Accessories

WS 88 Windscreen, charcoal-grey . . . . . . . . . . . . . . 454.303

Optional Accessories

ZSH 23 FT Base plate with 3-pin XLR-socket

and cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.902

ZSH 25 FT Base plate with 5-pin XLR-socket

and cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.910

ZSH 23 FG 5/8" adapter (with 3/8" reducer)

with 3-pin XLR-socket and cable . . . . . . . . . 464.929

ZSH 25 FG 5/8" adapter (with 3/8" reducer)

with 5-pin XLR-socket and cable . . . . . . . . . 464.937

ZSH 20 Elastic suspension for desktop installation

of SHM 803F without switch . . . . . . . . . . . . 454.559

ZSH 50 (CM) Base plate with rubber layer,

with XLR-plug, for gooseneck

mics with XLR socket . . . . . . . . . . . . . . . . . . 431.451

ZSH 51 (CM) Stand adapter with XLR-plug,

for gooseneck mics with

XLR socket . . . . . . . . . . . . . . . . . . . . . . . . . . . 431.478

10

Technical Specifications

Transducer type . . . . . . . . . . . . . . . . . . . Condenser (back electret)

Operating principle . . . . . . . . . . . . . . . . Pressure gradient /

interference tube

Frequency response . . . . . . . . . . . . . . . . 40 - 18,000 Hz

Polar pattern . . . . . . . . . . . . . . . . . . . . . Hypercardioid/lobe

Open circuit voltage at 1 kHz. . . . . . . . 15 mV/Pa

Nominal impedance . . . . . . . . . . . . . . . 200 Ω

Nominal load impedance . . . . . . . . . . . 1 kΩ

Max. SPL at 1 kHz . . . . . . . . . . . . . . . . . 124 dB

Signal-to-noise ratio

rel. to 1 Pa . . . . . . . . . . . . . . . . . . . . . . . 60 dB

A-weighted self-noise . . . . . . . . . . . . . . 26 dB

Power supply . . . . . . . . . . . . . . . . . . . . . 9 - 52 V, Phantom

Supply current . . . . . . . . . . . . . . . . . . . . 3 mA

Connection. . . . . . . . . . . . . . . . . . . . . . . 3-pin male XLR - A-version

3-pin female XLR - F-version

(Compression nut for mounting

with integrated hexagonal

socket head screw, size 1.3)

4-pin Nexus plug - Y-version
Dimensions (without gooseneck):

Diameter . . . . . . . . . . . . . . . . . . . . . . . . 8.2 / 12 mm

Length . . . . . . . . . . . . . . . . . . . . . . . . . . 158 mm

Gooseneck diameter . . . . . . . . . . . . . . . 8 mm

Shaft diameter bottom . . . . . . . . . . . . . 20 mm

Locking system. . . . . . . . . . . . . . . . . . . . 25 mm

Total length . . . . . . . . . . . . . . . . . . . . . . depending on the version

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . depending on the version

Dimensions

F-VersionA-Version

All dimensions are measured in mm.

english

11

Frequency response curve

Wiring diagrams

Polar pattern

± 2,5 dB 0 dB 15 mV/Pa

=

^

Version F Version A

12

INFORMATIONS DE PRODUIT SHM 800 Série

Nous vous félicitons pour l’achat du microphone conden sateur

SHM 800 de beyerdynamic et vous remercions de votre confiance.
Veuillez lire attentivement ces informations produit avant de la mise en
marche du microphone.

Applications

Grâce à sa directivité hypercardioïde/lobe, le microphone

SHM 800 est très peu sensible au Larsen, et surtout des bruits parasites
sont effectivement supprimés. Ce microphone se prête alors à l’utilisa­tion comme micro d’orateur lors des conférences.

Branchements et mise en marche

• Le SHM 800 est muni d’une fiche XLR à 3 broches, d’un adaptateur

XLR à 3 broches ou d’une fiche jack. Vous pouvez le brancher sur
une entrée de micro fournissant une tension fantôme. Veuillez uti­lisez exclusivement des câbles symétriques.

• Positionnez le micro de façon à ce qu’il vise directement à la source

sonore (orateur).

• L’angle de réception est constant même dans la gamme des fré-

quences assez hautes. Pour cette raison, un angle de ±40 degrés ne
produit pas une détérioration du son, même si l’orateur tourne au
côté. A l’extérieur de cette angle de réception, la sensibilité du
micro se diminue fortement.

Entretien

Si nécessaire, vous pouvez nettoyer le microphone avec un doux

tissu humide. N‘utilisez que des produits de nettoyage doux (par ex.,
produit pour vaisselle), mais en aucun cas des produits détergeants.
Veillez à ce que l‘eau ne s‘infiltre pas dans le transducteur du micro.

Service après-vente

En cas de nécessité veuillez vous adresser à un technicien beyer-

dynamic autorisé. N‘ouvrez jamais le microphone, vous risquerez sinon
de perdre vos droits de garantie.

Codes référence

Le dernier chiffre de la référence indique la longueur du col de cygne:
SHM 803 = 35 cm
SHM 805

= 50 cm

Un “1” est le deuxième chiffre des microphones sur cols de cygne
dotés d’un anneau lumineux:
SHM 81

4 = avec anneau lumineux, longueur 40 cm

SHM 81

5 = avec anneau lumineux, longueur 50 cm

français

13

Les lettres suivant la référence signifient:
A = type standard, connecteur XLR
AD = version design avec col de cygne conique
ADN = version design avec col de cygne conique

et revêtement Nextel
AN = standard, revêtement Nextel
AS = standard, avec interrupteur
AW = standard, en blanc
E = sans préamplificateur
F = avec prise femelle XLR
FS = avec prise femelle XLR et interrupteur
G = avec filetage intérieur 5/8"
YN = avec connecteur Nexus et revêtement Nextel
YLN = avec connecteur Nexus, tige longue, revêtement Nextel

Modèles

Mod. Description . . . . . . . . . . . . . . . . . . . . . . . . . Art. N°

SHM 803 A avec connecteur XLR, 3 broches,

noir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.740

SHM 803 AS avec connecteur XLR, 3 broches, noir,

avec interrupteur Marche/Arrêt. . . . . . . . . . 464.767

SHM 803 F avec prise femelle XLR, 3 broches . . . . . . . . 464.775

SHM 805 A avec connecteur XLR, 3 broches,

noir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.783

SHM 805 AS avec connecteur XLR, 3 broches, noir,

avec interrupteur Marche/Arrêt. . . . . . . . . . 464.791

SHM 805 F avec prise femelle XLR, 3 broches . . . . . . . . 470.295

Accessoires fournis

WS 88 Bonnette anti-vent, anthracite . . . . . . . . . . 454.303

Accessoires en option

ZSH 23 FT Socle de table avec prise

femelle XLR 3 broches et câble . . . . . . . . . . 464.902

ZSH 25 FT Socle de table avec prise

femelle XLR 5 broches et câble . . . . . . . . . . 464.910

ZSH 23 FG Adaptateur de filetage 5/8"

(avec raccord de réduction 3/8")

avec prise femelle XLR 3 broches

et câble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.929

ZSH 25 FG Adaptateur de filetage 5/8"

(avec raccord de réduction 3/8")

avec prise femelle XLR 5 broches

et câble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464.937

ZSH 20 Suspension élastique pour installation

de table de SHM 803 F

sans commutateur . . . . . . . . . . . . . . . . . . . . 454.559

ZSH 50 (CM) Pied de table avec matelas en

caoutchouc et embase XLR, pour

cols de cygne avec

un adapatateur XLR . . . . . . . . . . . . . . . . . . . 431.451

ZSH 51 (CM) Adaptateur pour pied de sol,

avec embase XLR, pour cols de

cygne avec un adapatateur XLR . . . . . . . . . 431.478

14

Spécifications techniques

Transducteur . . . . . . . . . . . . . . . . . . . . . Condensateur

(«back-électret»)

Principe de fonctionnement . . . . . . . . . Gradient de pression /

tube d’interférence

Bande passante . . . . . . . . . . . . . . . . . . . 40 - 18.000 Hz

Directivité. . . . . . . . . . . . . . . . . . . . . . . . Hypercardioïde/lobe

Efficacité en champs libre,

1 kHz. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 mV/Pa

Impédance nom. . . . . . . . . . . . . . . . . . . 200 Ω

Impédance de charge . . . . . . . . . . . . . . 1 kΩ

Pression sonore max., 1 kHz . . . . . . . . . 124 dB

Rapport signal/bruit, 1 Pa . . . . . . . . . . . 60 dB

Bruit propre, pondéré A . . . . . . . . . . . . 26 dB

Alimentation . . . . . . . . . . . . . . . . . . . . . 9 - 52 V, fantôme

Courant d’alimentation. . . . . . . . . . . . . 3 mA

Raccord. . . . . . . . . . . . . . . . . . . . . . . . . . XLR 3 broches (mâle) - mod. A

XLR 3 broches (femelle) - mod. F

(Ecrou de fixation avec petite vis

à six pans; grandeur: 1,3)

Fiche Nexus 4 broches - mod. Y
Dimensions
(sans col de cygne)

Diamètre tête. . . . . . . . . . . . . . . . . . . . . 8,2 / 12 mm

Longueur . . . . . . . . . . . . . . . . . . . . . . . . 158 mm

Diamètre col de cygne . . . . . . . . . . . . . 8 mm

Diamètre tige au-dessous . . . . . . . . . . . 20 mm

Système de verrouillage . . . . . . . . . . . . 25 mm

Longueur totale. . . . . . . . . . . . . . . . . . . depend de la version

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . depend de la version

Dimensions

F-VersionA-Version

Toutes les mesures en mm.

français

15

Courbe de fréquence

Diagrammes de câblage

Directivité

± 2,5 dB 0 dB 15 mV/Pa

=

^

Version F Version A

DEF5/PI SHM 800 (07.08)/561.444/Hoh. • Änderungen, Irrtümer und Druckfehler vorbehalten • Subject to change without notice • Sous réserve de modifications • Printed in Germany

beyerdynamic GmbH & Co. KG
Theresienstr. 8
74072 Heilbronn, Germany
Tel. [phone] / 617-0
Fax [phone] / 617-224
[e-mail]
www.beyerdynamic.de

beyerdynamic Inc. USA
56 Central Ave.
Farmingdale, NY 11735
Tel. [phone]
Fax [phone]
[e-mail]
www.beyerdynamic.com

beyerdynamic U.K. Ltd.
17 Albert Drive
Burgess Hill RH15 9TN
Tel. [phone] / 258258
Fax [phone] / 258444
[e-mail]
www.beyerdynamic.co.uk
